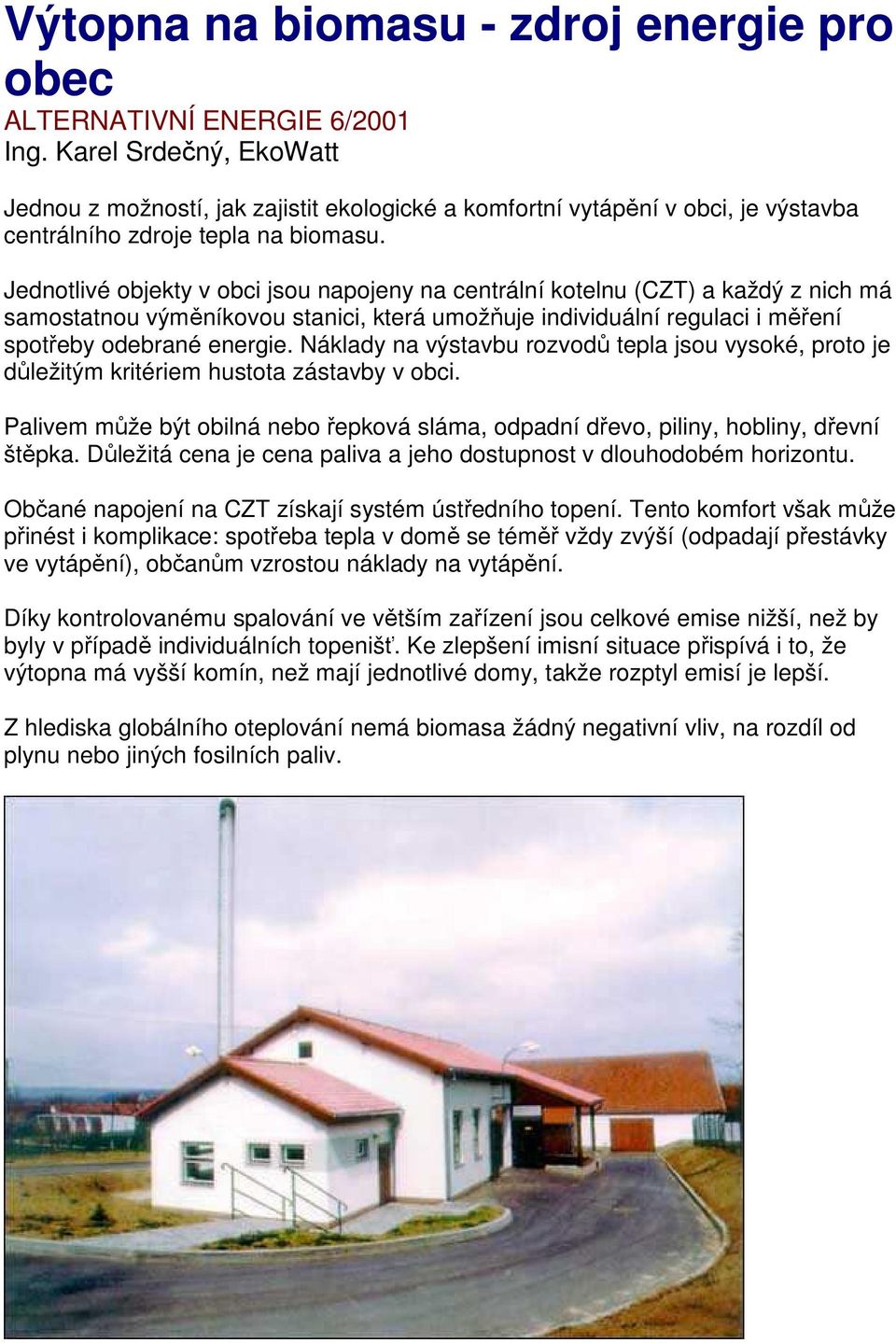

1 Výtopna na biomasu - zdroj energie pro obec ALTERNATIVNÍ ENERGIE 6/2001 Ing. Karel Srdečný, EkoWatt Jednou z možností, jak zajistit ekologické a komfortní vytápění v obci, je výstavba centrálního zdroje tepla na biomasu. Jednotlivé objekty v obci jsou napojeny na centrální kotelnu (CZT) a každý z nich má samostatnou výměníkovou stanici, která umožňuje individuální regulaci i měření spotřeby odebrané energie. Náklady na výstavbu rozvodů tepla jsou vysoké, proto je důležitým kritériem hustota zástavby v obci. Palivem může být obilná nebo řepková sláma, odpadní dřevo, piliny, hobliny, dřevní štěpka. Důležitá cena je cena paliva a jeho dostupnost v dlouhodobém horizontu. Občané napojení na CZT získají systém ústředního topení. Tento komfort však může přinést i komplikace: spotřeba tepla v domě se téměř vždy zvýší (odpadají přestávky ve vytápění), občanům vzrostou náklady na vytápění. Díky kontrolovanému spalování ve větším zařízení jsou celkové emise nižší, než by byly v případě individuálních topenišť. Ke zlepšení imisní situace přispívá i to, že výtopna má vyšší komín, než mají jednotlivé domy, takže rozptyl emisí je lepší. Z hlediska globálního oteplování nemá biomasa žádný negativní vliv, na rozdíl od plynu nebo jiných fosilních paliv.

Jednotlivé objekty v obci jsou napojeny na centrální kotelnu (CZT) a každý z nich má samostatnou výměníkovou stanici, která umožňuje individuální regulaci i měření spotřeby odebrané energie.

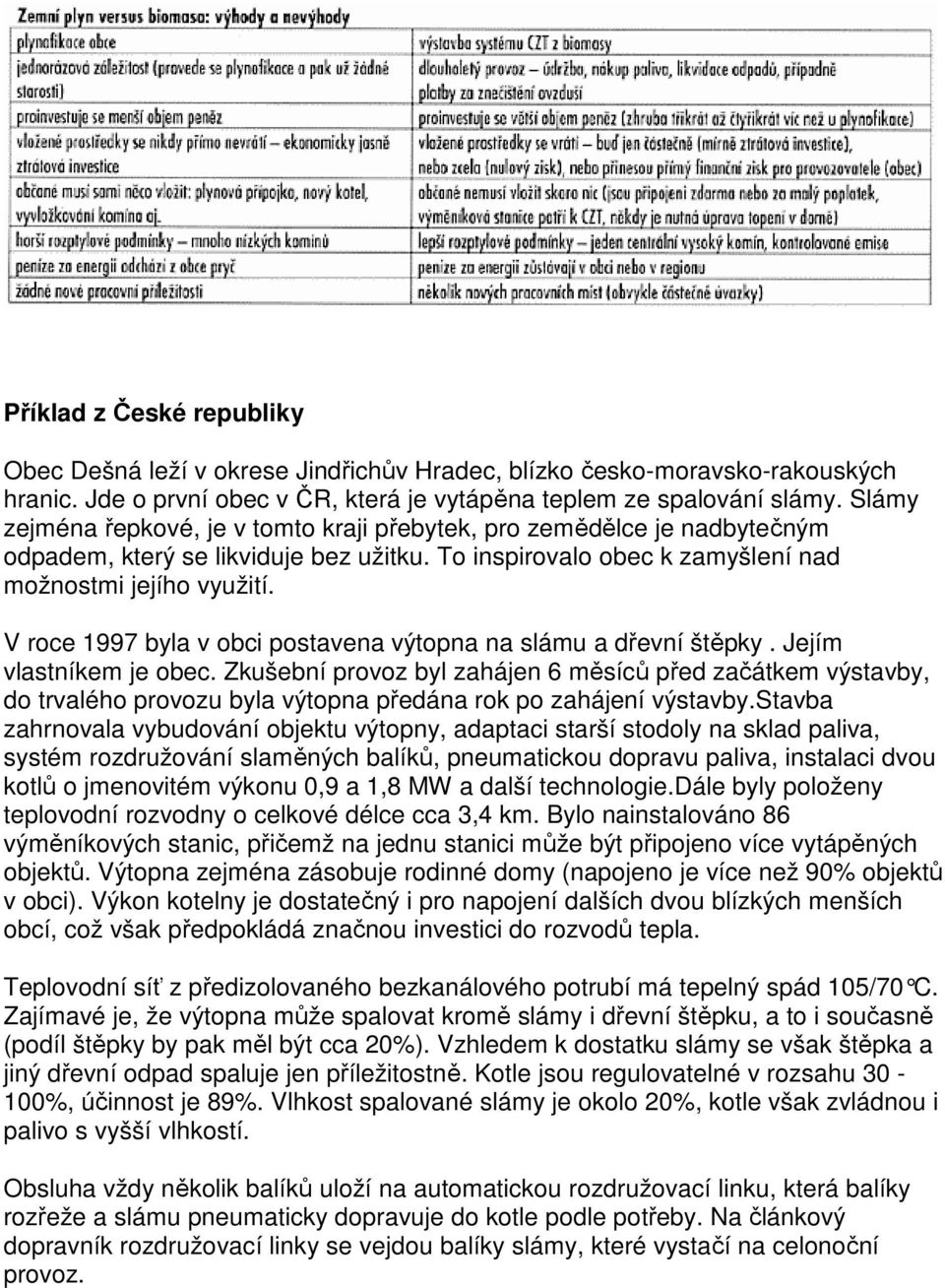

2 Příklad z České republiky Obec Dešná leží v okrese Jindřichův Hradec, blízko česko-moravsko-rakouských hranic. Jde o první obec v ČR, která je vytápěna teplem ze spalování slámy. Slámy zejména řepkové, je v tomto kraji přebytek, pro zemědělce je nadbytečným odpadem, který se likviduje bez užitku. To inspirovalo obec k zamyšlení nad možnostmi jejího využití. V roce 1997 byla v obci postavena výtopna na slámu a dřevní štěpky. Jejím vlastníkem je obec. Zkušební provoz byl zahájen 6 měsíců před začátkem výstavby, do trvalého provozu byla výtopna předána rok po zahájení výstavby.stavba zahrnovala vybudování objektu výtopny, adaptaci starší stodoly na sklad paliva, systém rozdružování slaměných balíků, pneumatickou dopravu paliva, instalaci dvou kotlů o jmenovitém výkonu 0,9 a 1,8 MW a další technologie.dále byly položeny teplovodní rozvodny o celkové délce cca 3,4 km. Bylo nainstalováno 86 výměníkových stanic, přičemž na jednu stanici může být připojeno více vytápěných objektů. Výtopna zejména zásobuje rodinné domy (napojeno je více než 90% objektů v obci). Výkon kotelny je dostatečný i pro napojení dalších dvou blízkých menších obcí, což však předpokládá značnou investici do rozvodů tepla. Teplovodní síť z předizolovaného bezkanálového potrubí má tepelný spád 105/70 C. Zajímavé je, že výtopna může spalovat kromě slámy i dřevní štěpku, a to i současně (podíl štěpky by pak měl být cca 20%). Vzhledem k dostatku slámy se však štěpka a jiný dřevní odpad spaluje jen příležitostně. Kotle jsou regulovatelné v rozsahu %, účinnost je 89%. Vlhkost spalované slámy je okolo 20%, kotle však zvládnou i palivo s vyšší vlhkostí. Obsluha vždy několik balíků uloží na automatickou rozdružovací linku, která balíky rozřeže a slámu pneumaticky dopravuje do kotle podle potřeby. Na článkový dopravník rozdružovací linky se vejdou balíky slámy, které vystačí na celonoční provoz.

V roce 1997 byla v obci postavena výtopna na slámu a dřevní štěpky. Jejím vlastníkem je obec.

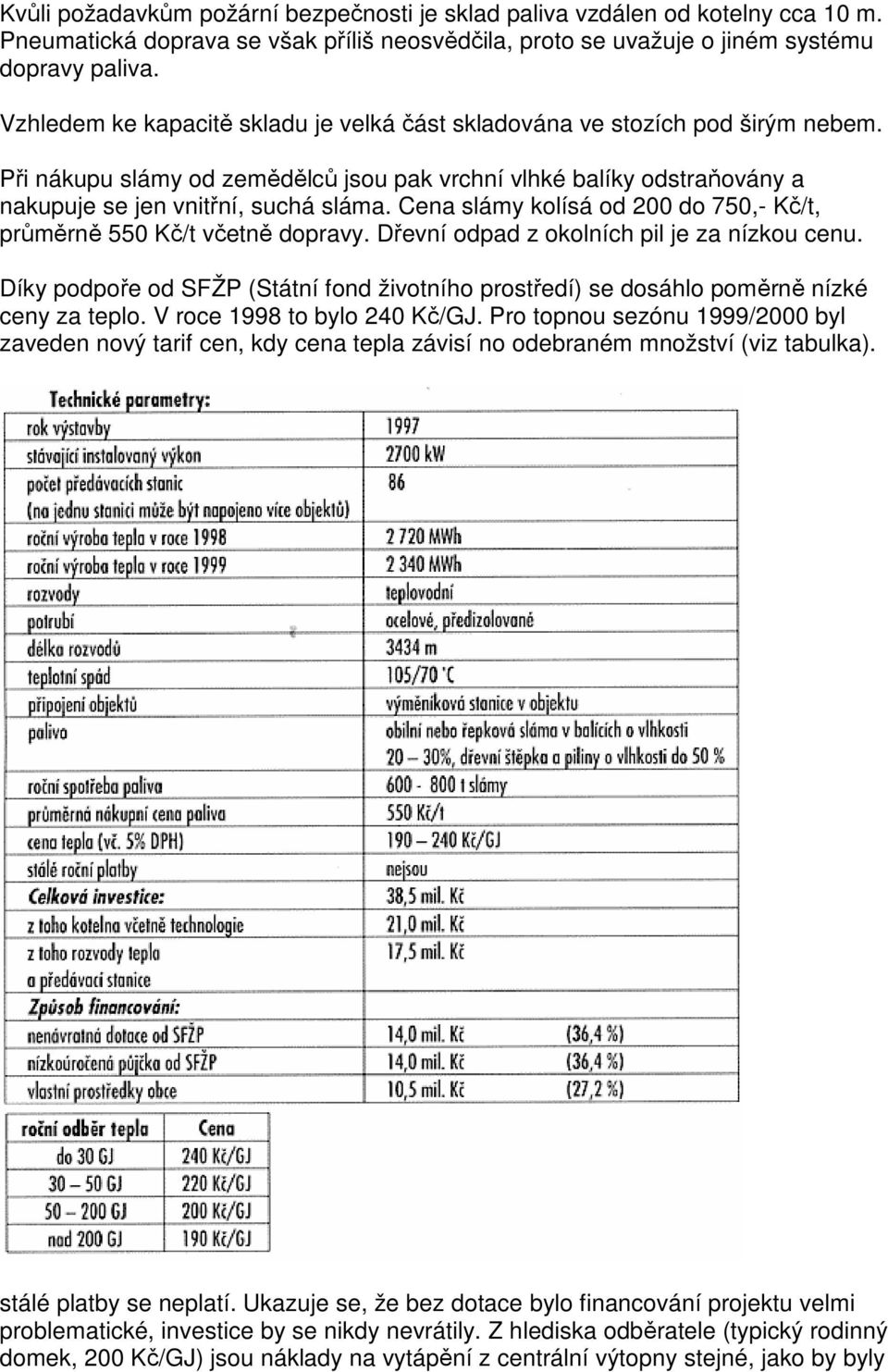

3 Kvůli požadavkům požární bezpečnosti je sklad paliva vzdálen od kotelny cca 10 m. Pneumatická doprava se však příliš neosvědčila, proto se uvažuje o jiném systému dopravy paliva. Vzhledem ke kapacitě skladu je velká část skladována ve stozích pod širým nebem. Při nákupu slámy od zemědělců jsou pak vrchní vlhké balíky odstraňovány a nakupuje se jen vnitřní, suchá sláma. Cena slámy kolísá od 200 do 750,- Kč/t, průměrně 550 Kč/t včetně dopravy. Dřevní odpad z okolních pil je za nízkou cenu. Díky podpoře od SFŽP (Státní fond životního prostředí) se dosáhlo poměrně nízké ceny za teplo. V roce 1998 to bylo 240 Kč/GJ. Pro topnou sezónu 1999/2000 byl zaveden nový tarif cen, kdy cena tepla závisí no odebraném množství (viz tabulka). stálé platby se neplatí. Ukazuje se, že bez dotace bylo financování projektu velmi problematické, investice by se nikdy nevrátily. Z hlediska odběratele (typický rodinný domek, 200 Kč/GJ) jsou náklady na vytápění z centrální výtopny stejné, jako by byly

Cena slámy kolísá od 200 do 750,- Kč/t, průměrně 550 Kč/t včetně dopravy. Dřevní odpad z okolních pil je za nízkou cenu.

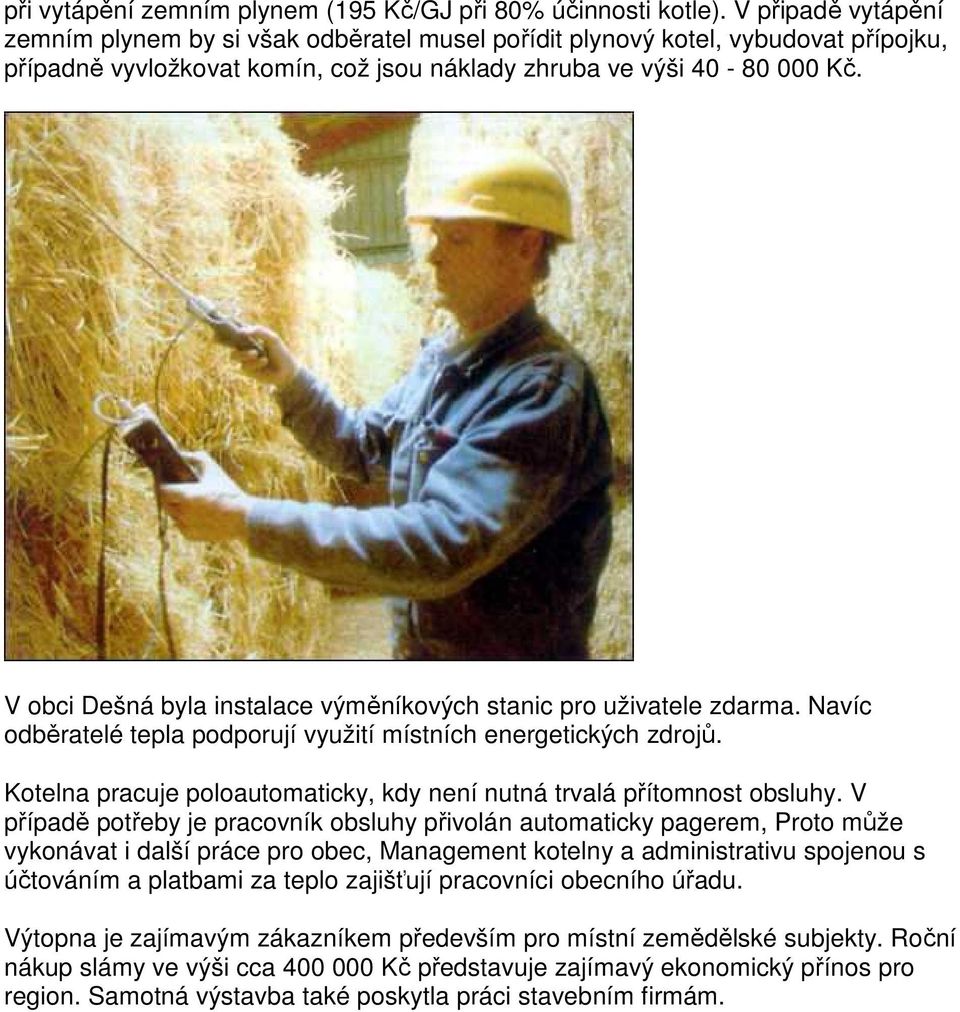

4 při vytápění zemním plynem (195 Kč/GJ při 80% účinnosti kotle). V připadě vytápění zemním plynem by si však odběratel musel pořídit plynový kotel, vybudovat přípojku, případně vyvložkovat komín, což jsou náklady zhruba ve výši Kč. V obci Dešná byla instalace výměníkových stanic pro uživatele zdarma. Navíc odběratelé tepla podporují využití místních energetických zdrojů. Kotelna pracuje poloautomaticky, kdy není nutná trvalá přítomnost obsluhy. V případě potřeby je pracovník obsluhy přivolán automaticky pagerem, Proto může vykonávat i další práce pro obec, Management kotelny a administrativu spojenou s účtováním a platbami za teplo zajišťují pracovníci obecního úřadu. Výtopna je zajímavým zákazníkem především pro místní zemědělské subjekty. Roční nákup slámy ve výši cca Kč představuje zajímavý ekonomický přínos pro region. Samotná výstavba také poskytla práci stavebním firmám.

V obci Dešná byla instalace výměníkových stanic pro uživatele zdarma. Navíc odběratelé tepla podporují využití místních energetických zdrojů.

5 Příklad z Rakouska Schenkenfelden je malá obec no rakouské straně Šumavy, jen několik kilometrů od hranic mezi městy Freistadt a Bad Leonfelden. Na okraji obce byla na podzim 1999 zprovozněna výtopna na štěpky. Vlastníkem je družstvo s 35 členy, obec není členem ani jinak majetkově zainteresováno. Stavba trvala pouhý rok, zahrnovala vybudování objektu výtopny se skladem paliva, kotel a další technologie, vybudování rozvodného systému o celkové délce 1,5 km, osazení výměníkových stanic do 45 připojených objektů. Vytápěnými objekty jsou individuální rodinné domy a několik bytových domů, dále obecní budovy: škola, školka, kostel, radnice aj. Obec v začátku projektu slíbila připojení obecních budov s příkonem 300 kw; celkový příkon připojených objektů je v této chvíli 950 kw. Současný instalovaný výkon jediného kotle je 1100 kw, plánuje se instalace druhého kotle 500 kw pro letní provoz a pro krytí budoucí poptávky. Teplovodní síť má spád 95/70 C, zajímavé je, že oběhová čerpadla mají příkon 2x 3 kw, což výrazně snižuje náklady na provoz. Systém je elektronicky kontrolován proti úniku média, poruchu v teplovodní síti lze určit s přesností na 1m. K výtopně je možno připojit další zákazníky. Připojené domy mají každý samostatnou jednotku s výměníkem, regulací a měřením spotřeby tepla. Jednotka je majetkem družstva - provozovatele výtopny.

Stavba trvala pouhý rok, zahrnovala vybudování objektu výtopny se skladem paliva, kotel a další technologie, vybudování rozvodného systému o celkové délce 1,5 km, osazení výměníkových stanic do 45

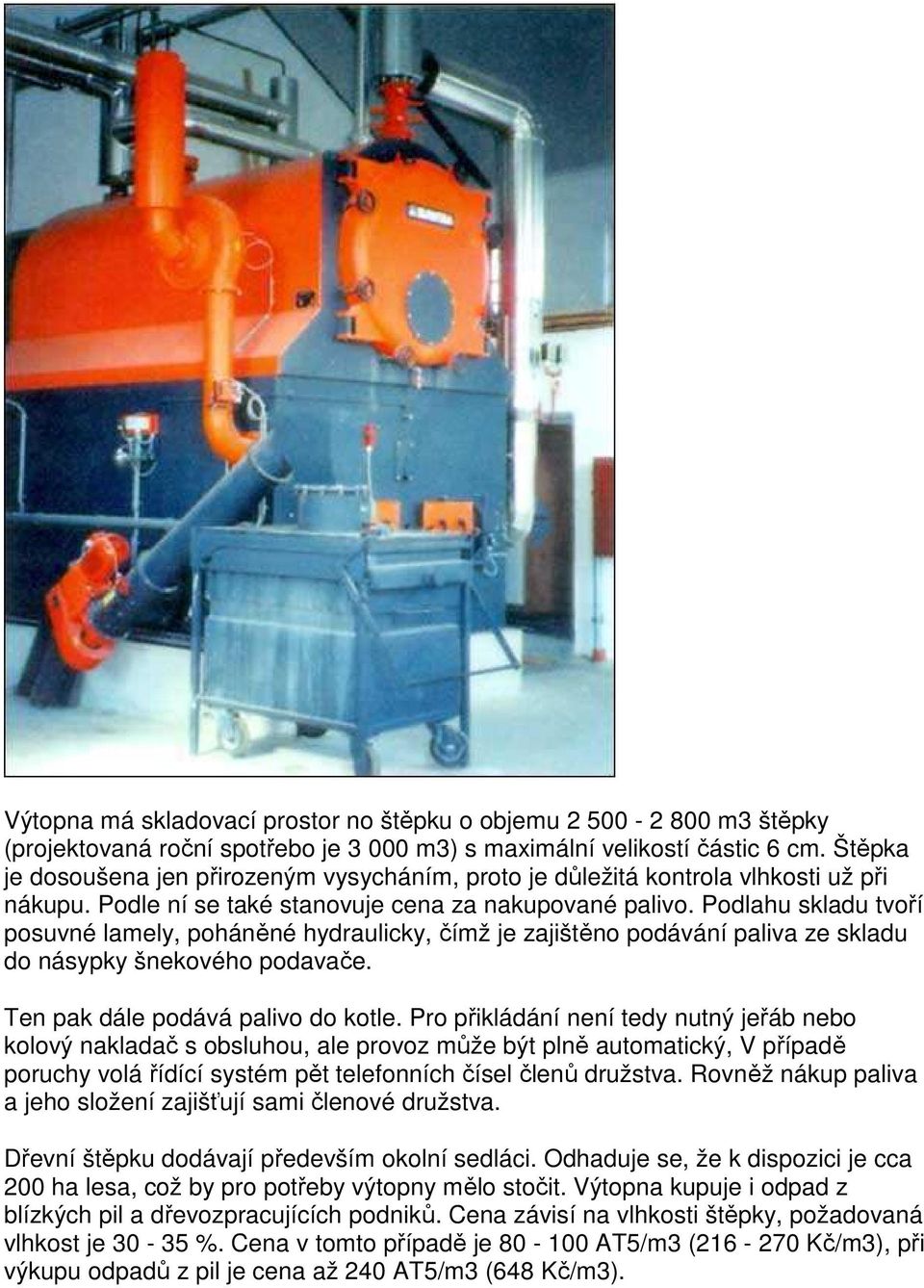

6 Výtopna má skladovací prostor no štěpku o objemu m3 štěpky (projektovaná roční spotřebo je m3) s maximální velikostí částic 6 cm. Štěpka je dosoušena jen přirozeným vysycháním, proto je důležitá kontrola vlhkosti už při nákupu. Podle ní se také stanovuje cena za nakupované palivo. Podlahu skladu tvoří posuvné lamely, poháněné hydraulicky, čímž je zajištěno podávání paliva ze skladu do násypky šnekového podavače. Ten pak dále podává palivo do kotle. Pro přikládání není tedy nutný jeřáb nebo kolový nakladač s obsluhou, ale provoz může být plně automatický, V případě poruchy volá řídící systém pět telefonních čísel členů družstva. Rovněž nákup paliva a jeho složení zajišťují sami členové družstva. Dřevní štěpku dodávají především okolní sedláci. Odhaduje se, že k dispozici je cca 200 ha lesa, což by pro potřeby výtopny mělo stočit. Výtopna kupuje i odpad z blízkých pil a dřevozpracujících podniků. Cena závisí na vlhkosti štěpky, požadovaná vlhkost je %. Cena v tomto případě je AT5/m3 ( Kč/m3), při výkupu odpadů z pil je cena až 240 AT5/m3 (648 Kč/m3).

Podlahu skladu tvoří posuvné lamely, poháněné hydraulicky, čímž je zajištěno podávání paliva ze skladu do násypky šnekového podavače. Ten pak dále podává palivo do kotle.

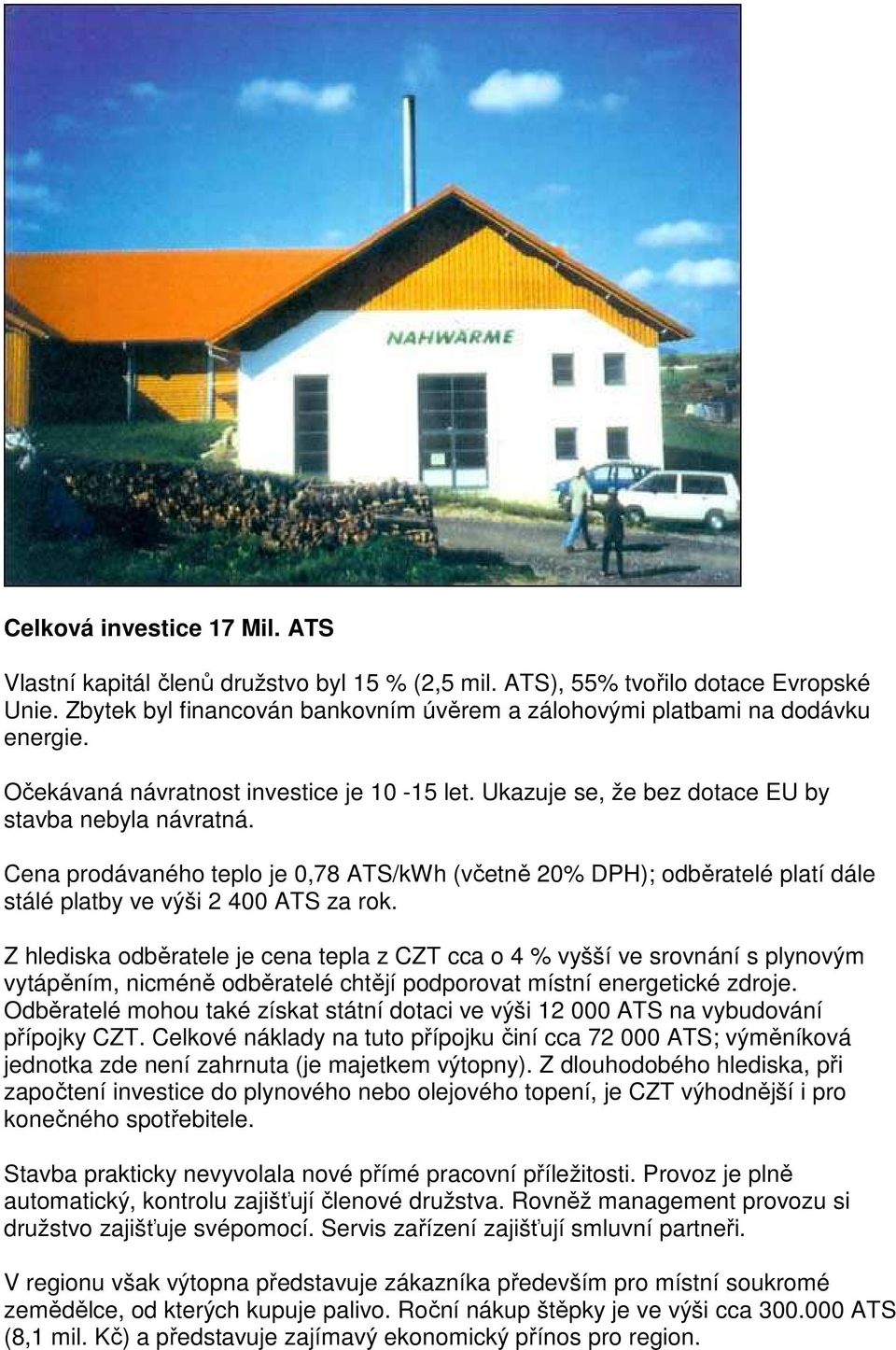

7 Celková investice 17 Mil. ATS Vlastní kapitál členů družstvo byl 15 % (2,5 mil. ATS), 55% tvořilo dotace Evropské Unie. Zbytek byl financován bankovním úvěrem a zálohovými platbami na dodávku energie. Očekávaná návratnost investice je let. Ukazuje se, že bez dotace EU by stavba nebyla návratná. Cena prodávaného teplo je 0,78 ATS/kWh (včetně 20% DPH); odběratelé platí dále stálé platby ve výši ATS za rok. Z hlediska odběratele je cena tepla z CZT cca o 4 % vyšší ve srovnání s plynovým vytápěním, nicméně odběratelé chtějí podporovat místní energetické zdroje. Odběratelé mohou také získat státní dotaci ve výši ATS na vybudování přípojky CZT. Celkové náklady na tuto přípojku činí cca ATS; výměníková jednotka zde není zahrnuta (je majetkem výtopny). Z dlouhodobého hlediska, při započtení investice do plynového nebo olejového topení, je CZT výhodnější i pro konečného spotřebitele. Stavba prakticky nevyvolala nové přímé pracovní příležitosti. Provoz je plně automatický, kontrolu zajišťují členové družstva. Rovněž management provozu si družstvo zajišťuje svépomocí. Servis zařízení zajišťují smluvní partneři. V regionu však výtopna představuje zákazníka především pro místní soukromé zemědělce, od kterých kupuje palivo. Roční nákup štěpky je ve výši cca ATS (8,1 mil. Kč) a představuje zajímavý ekonomický přínos pro region.

Cena prodávaného teplo je 0,78 ATS/kWh (včetně 20% DPH); odběratelé platí dále stálé platby ve výši 2 400 ATS za rok.

8 Samotná výstavba také poskytla práci stavebním firmám.
