1 AcasysStudio Prohlížeč videozáznamů z jednotky PPM2000 Uživatelská příručka Verze 1.09 acasysstudio_ms_cz_109

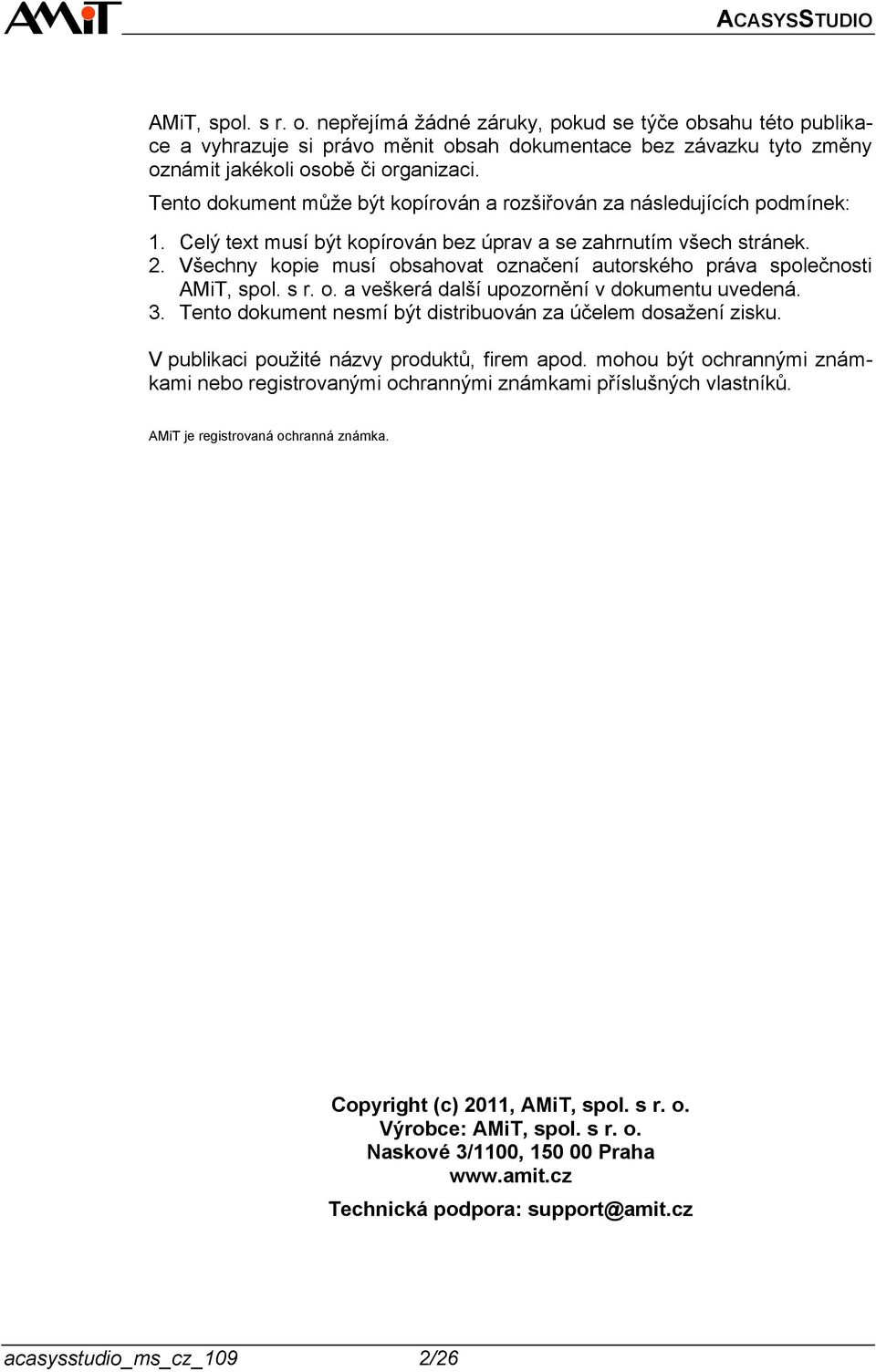

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2011, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz acasysstudio_ms_cz_109 2/26

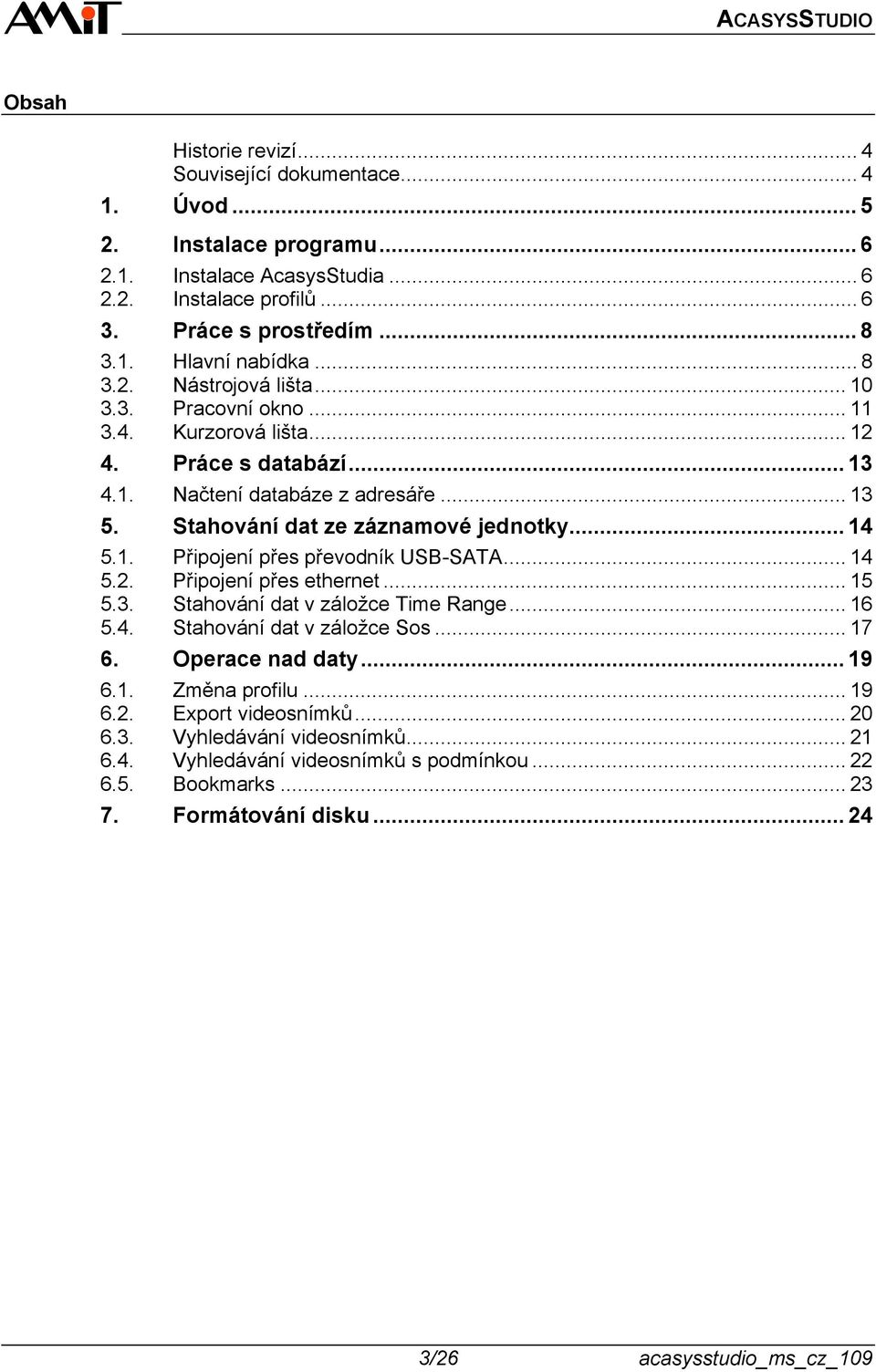

3 Obsah Historie revizí... 4 Související dokumentace Úvod Instalace programu Instalace AcasysStudia Instalace profilů Práce s prostředím Hlavní nabídka Nástrojová lišta Pracovní okno Kurzorová lišta Práce s databází Načtení databáze z adresáře Stahování dat ze záznamové jednotky Připojení přes převodník USB-SATA Připojení přes ethernet Stahování dat v záložce Time Range Stahování dat v záložce Sos Operace nad daty Změna profilu Export videosnímků Vyhledávání videosnímků Vyhledávání videosnímků s podmínkou Bookmarks Formátování disku /26 acasysstudio_ms_cz_109

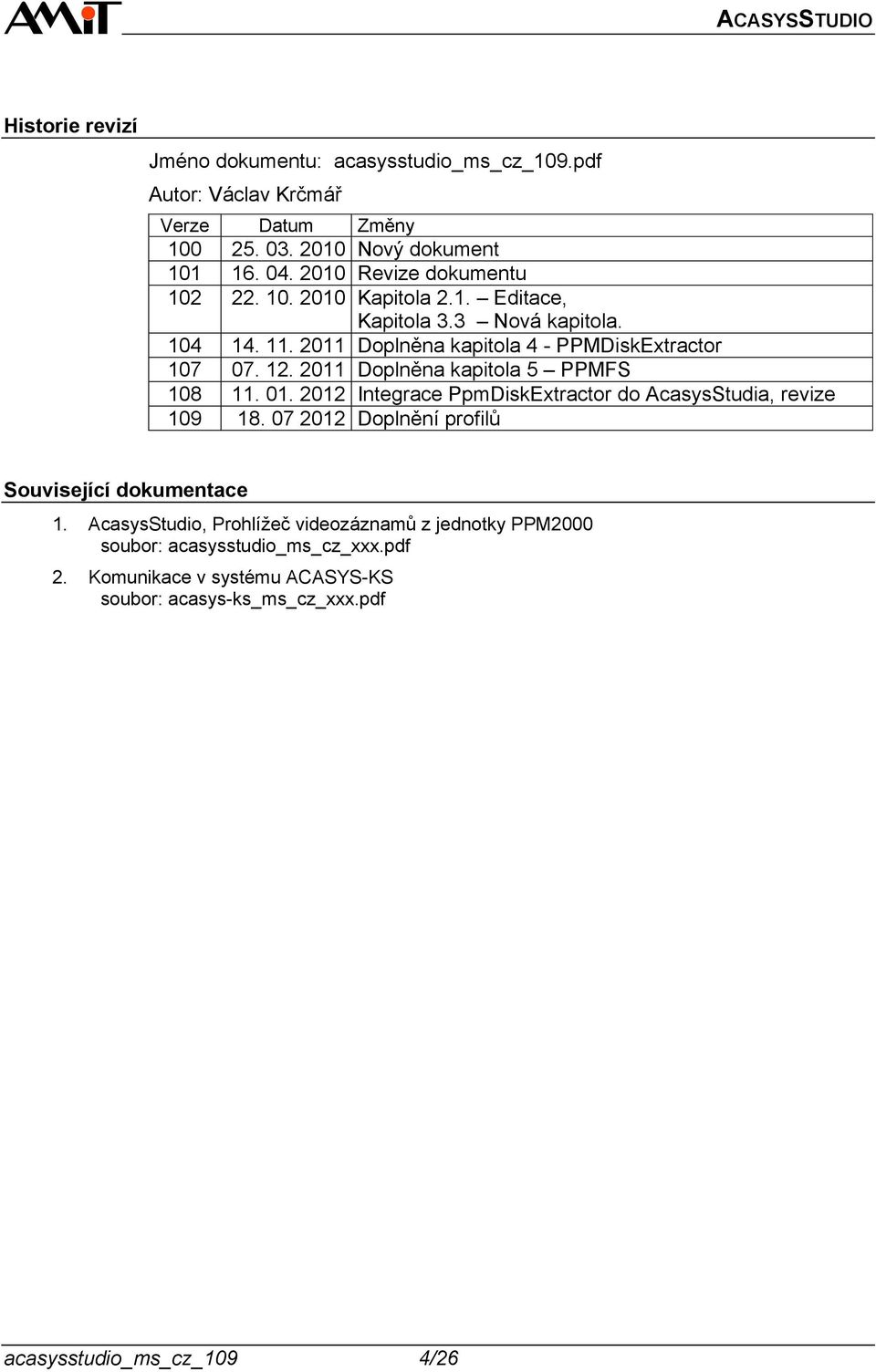

4 Historie revizí Jméno dokumentu: acasysstudio_ms_cz_109.pdf Autor: Václav Krčmář Verze Datum Změny Nový dokument Revize dokumentu Kapitola 2.1. Editace, Kapitola 3.3 Nová kapitola Doplněna kapitola 4 - PPMDiskExtractor Doplněna kapitola 5 PPMFS Integrace PpmDiskExtractor do AcasysStudia, revize Doplnění profilů Související dokumentace 1. AcasysStudio, Prohlížeč videozáznamů z jednotky PPM2000 soubor: acasysstudio_ms_cz_xxx.pdf 2. Komunikace v systému ACASYS-KS soubor: acasys-ks_ms_cz_xxx.pdf acasysstudio_ms_cz_109 4/26

5 1. Úvod ACASYS je stavebnice kamerového systému za použití IP kamer. Součástí kamerového systému je jednotka PPM2000, která umožňuje kontinuální nahrávání záznamu ze všech kamer v systému na pevný disk. AcasysStudio je vizualizační nástroj určený k prohlížení a vyhledávání údajů ve videodatabázích vozidel vybavených kamerovým systémem. Umožňuje prohlížet záznam z jednotlivých kamer a o každém snímku jsou k dispozici údaje o pohybu vozidla. 5/26 acasysstudio_ms_cz_109

6 2. Instalace programu Celý postup instalace se skládá z instalace vlastní aplikace AcasysStudio a profilů, které definují: komunikační parametry se záznamovou jednotkou, počet kamer, pozici při prohlížení v AcasysStudiu, rotaci obrazu. Pro použití AcasysStudia musí být nainstalován alespoň jeden profil Instalace AcasysStudia Pro nainstalování AcasysStudia spustíme instalační soubor AcasysStudio_xxxx. Po odsouhlasení licenčních podmínek dostaneme na výběr, kam se má AcasysStudio nainstalovat (viz následující obrázek). Vzhledem k instalaci profilů doporučujeme neměnit výchozí umístění. Obr. 1 - Nastavení instalačního adresáře AcasysStudia 2.2. Instalace profilů Pro nahrání profilu je nutné mít nainstalované AcasysStudio. Pokud tomu tak není, vraťte se na předchozí kapitolu. acasysstudio_ms_cz_109 6/26

7 Spustíme instalační soubor vybraného profilu. Po odsouhlasení licenčních podmínek dostaneme na výběr umístění pro instalaci profilu. Pro správnou funkci musí být profil nainstalován do stejné složky jako AcasysStudio. Pokud jsme při instalaci AcasysStudia neměnili jeho umístění, můžeme pokračovat tlačítkem Install. Jestliže jsme umístění změnili, musíme nastavit složku pro instalování profilu na.../acasysstudio. Obr. 2 - Nastavení instalačního adresáře profilu 7/26 acasysstudio_ms_cz_109

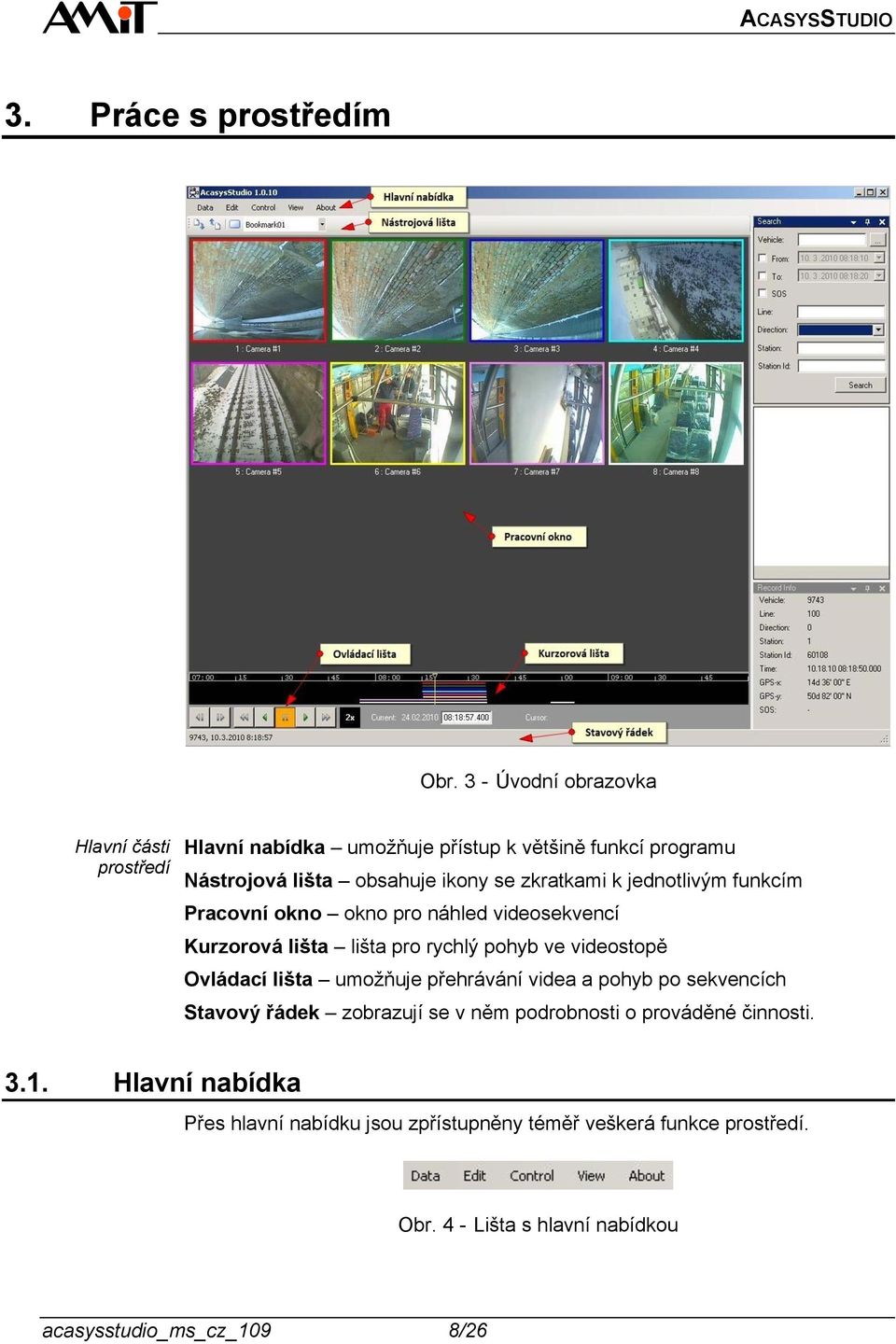

8 3. Práce s prostředím Obr. 3 - Úvodní obrazovka Hlavní části prostředí Hlavní nabídka umožňuje přístup k většině funkcí programu Nástrojová lišta obsahuje ikony se zkratkami k jednotlivým funkcím Pracovní okno okno pro náhled videosekvencí Kurzorová lišta lišta pro rychlý pohyb ve videostopě Ovládací lišta umožňuje přehrávání videa a pohyb po sekvencích Stavový řádek zobrazují se v něm podrobnosti o prováděné činnosti Hlavní nabídka Přes hlavní nabídku jsou zpřístupněny téměř veškerá funkce prostředí. Obr. 4 - Lišta s hlavní nabídkou acasysstudio_ms_cz_109 8/26

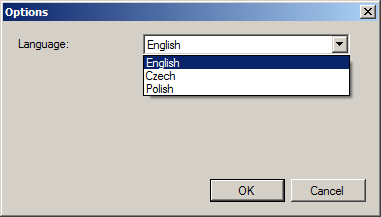

9 Položka Data umožňuje připojení k videodatabázi. Položka Data Root Directory nastavení cesty k videodatabázi Data Download stahování dat ze záznamové jednotky Export Export vybrané videosekvence Exit opuštění prostředí Obr. 5 - Položka Data Položka Edit Create Bookmark vytvoření videozáložky Options nastavení jazykové lokalizace prostředí (při změně jazykové sady je nutný reset aplikace) Obr. 6 - Položka Edit Obr. 7 - Výběr jazykové sady Položka Control slouží k přehrávání videostopy (spustit/zastavit přehrávání, přehrávání dopředu/dozadu, zrychlené přehrávání, pohyb po snímcích). 9/26 acasysstudio_ms_cz_109

10 Obr. 8 - Položka Control Položka View slouží k vyhledávání ve videosekvencích a zobrazení informací k jednotlivým snímkům. Položka View Data Explorer prohlížeč načtené videodatabáze Search vyhledávání ve videosekvencích Advanced Search podmíněné vyhledávání ve videosekvencích Bookmarks tabulka videozáložek a její editace Record Info informace o aktuální pozici videosekvence Reset Windows Layout původní nastavení oken Obr. 9 - Položka View 3.2. Nástrojová lišta Data Data Download - stahování dat ze záznamové jednotky Data Export - Export vybrané videosekvence Create Bookmark Go To Bookmark - vytvoření videozáložky - přechod na vybranou videozáložku acasysstudio_ms_cz_109 10/26

11 3.3. Pracovní okno Umožňuje náhled na přehrávané video i z více kamer. Dvojklikem na vybranou videostopu se vyvolá nové okno, kde je možné jeho samostatné prohlížení a vytvoření videozáložek. Obr Samostatné okno s videostopou 11/26 acasysstudio_ms_cz_109

12 3.4. Kurzorová lišta Nástroj využívající kursor pro rychlý pohyb po videostopě. Jednotlivá videa jsou barevně rozlišena. Obr Kurzorová lišta acasysstudio_ms_cz_109 12/26

13 4. Práce s databází Sekce popisuje jak pracovat a vyhledávat ve videodatabázích Načtení databáze z adresáře Root Directory Aby bylo možné pracovat s videodatabází je potřebné provést její načtení do prostředí a to přes hlavní nabídku Data Root Directory. Při nastavení cesty, přes položku Browse, je však nutné dodržet určitou hierarchii zdrojového adresáře, tak jak je ukázáno na následujících obrázcích. Načtení videosekvencí do pracovního okna je zpřístupněno přes View Data Explorer a zobrazení požadovaného objektu pomocí ikony View. Aktualizace videodatabáse se provede pomocí ikony Refresh. Obr Nastavení cesty do videodatabáze Obr Hierarchie zdrojového adresáře 13/26 acasysstudio_ms_cz_109

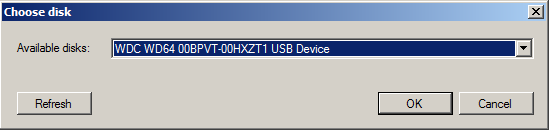

14 5. Stahování dat ze záznamové jednotky Stahovat data lze buď přímým připojením disku přes převodník USB na SATA, nebo připojením k ethernetové síti. Disk v záznamové jednotce nemá souborový systém a je používán jako lineární paměťový prostor. Protože je v případě přístupu k disku přes převodník USB- SATA používáno sektorové čtení, je třeba mít práva správce to se týká především použití Windows7. V tomto případě je třeba spouštět program v režimu Správce. Pro stahování po ethernetu to neplatí, program pracuje i s nižšími právy. Data se z disku získávají dvěma způsoby: Stažením dat přes USB-SATA převodník z disku vyjmutého ze záznamové jednotky. Stažením dat přes ethernet z disku, který je umístěn v běžící záznamové jednotce. Ze záznamové jednotky lze vyčíst video a případné stavové informace (číslo linky, stanice, gps atd.). Vzhledem k velkému objemu video dat se vždy jedná o čtení z omezeného časového intervalu (stažení celého disku o objemu 600 GiB trvá řádově 5 hodin). Přístup ke stahování dat je přes hlavní nabídku Data Data Download nebo přes nástrojovou lištu Připojení přes převodník USB-SATA Vybereme správný disk (viz následující obrázek). Většinou je ve jméně disku řetězec USB. Ověření správnosti názvu vybíraného disku můžeme provést v sekci Start\Počítač\Spravovat\Správa disků). Obr Výběr disku Otevře se okno stahování dat (viz Obr Stahování dat zadáním časového intervalu) a zahájí se předběžné načtení obsahu disku. Po dokončení předběžného načtení lze zvolit způsob stahování buď zadáním časového intervalu (záložka Time Range) nebo výběrem SOS událostí (záložka Sos). acasysstudio_ms_cz_109 14/26

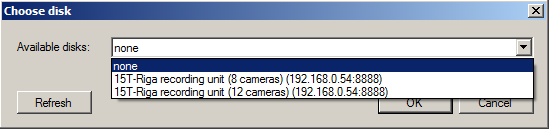

15 5.2. Připojení přes ethernet Ze seznamu vybereme profil, který přísluší připojení záznamové jednotce (viz následující obrázek). Jednotlivé profily určují: Obr Výběr připojení přes ethernet komunikační parametry (IP adresu a port) počet stahovaných kamer orientaci kamer rozložení kamer při prohlížení Další postup je v zásadě stejný jako při připojení k disku přes převodník USB- SATA. Hlášení v okně Messages jsou jiná než v případě připojení přes převodník, výsledkem jsou ale v obou případech avi soubory (může jich být více) a xml soubor s metadaty (pro každý den je právě jeden). 15/26 acasysstudio_ms_cz_109

16 5.3. Stahování dat v záložce Time Range Obr Stahování dat zadáním časového intervalu Day zobrazuje jednotlivé dny, které jsou alespoň částečně obsaženy na disku Time výběr času ve kterém požadujeme získat záznamy Range výběr časového rozmezí v minutách okolo zvoleného času Camera výběr kamer Messages okno, ve kterém se zobrazují podrobnosti o prováděné činnosti Nyní zadáme parametry vyčítání: Den záznamu Čas (střed časového intervalu) Časový interval Jednu nebo více kamer Stiskem tlačítka Download spustíme samotné vyčtení dat. acasysstudio_ms_cz_109 16/26

17 5.4. Stahování dat v záložce Sos Obr Stahování dat výběrem SOS událostí Day zobrazuje jednotlivé dny, které jsou alespoň částečně obsaženy na disku SOS výběrové okno, ve kterém se zobrazí časy jednotlivých SOS událostí pro zvolený den Scan SOS events tlačítko pro načtení SOS událostí Range výběr časového rozmezí v minutách okolo vybraných SOS událostí Camera výběr kamer Messages okno, ve kterém se zobrazují podrobnosti o prováděné činnosti Nyní zvolíme den pro načtení SOS událostí a stiskem tlačítka Scan SOS events spustíme načtení SOS událostí 17/26 acasysstudio_ms_cz_109

18 Obr Načtené SOS události Zadáme parametry vyčítání: Jednu nebo více SOS událostí Časový interval Jednu nebo více kamer Stiskem tlačítka Download spustíme samotné vyčtení dat. acasysstudio_ms_cz_109 18/26

19 6. Operace nad daty 6.1. Změna profilu U stažených dat lze změnit profil, exportovat je nebo lze nad nimi provádět vyhledávací operace. Vyhledávání ovlivňuje konkrétní podobě firmware záznamové jednotky. V záznamové jednotce nemusí být přítomna metadata (názvy stanic, linka apod.) a pak vyhledávání podle těchto kritérií není možné. V případě, že jsme při stahování dat zvolili špatný profil, nebo jsme data stahovali přes USB, lze profil dodatečně změnit. Změnu profilu lze provést pouze pro celé vozidlo, ne pro jednotlivé záznamy. Postup V okně Data (View Data) označíme vozidlo, u kterého chceme změnit profil. Klikneme na něj pravým tlačítkem (PTM). Zobrazí se kontextová nabídka (viz obrázek). Obr Změna profilu Vybereme Change Profile a zobrazí se nám dialogové okno s přehledem dostupných profilů. 19/26 acasysstudio_ms_cz_109

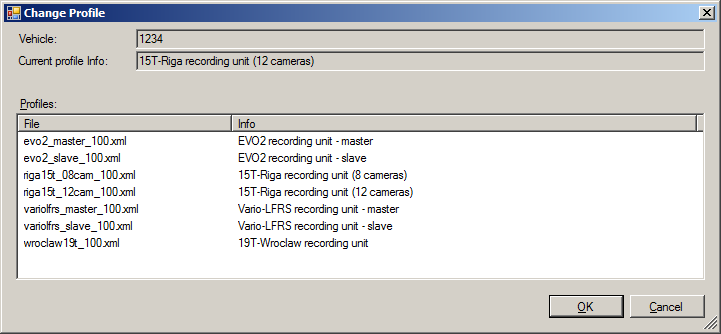

20 Obr Výběr z profilů Zvolíme požadovaný profil a stiskem klávesy OK potvrdíme operaci. Pokud změna profilu byla provedena správně, mělo by se změnit rozložení kamer podle vybraného profilu. Jestliže tomu tak není, opakujeme celý proces znovu. Pro kontrolu jestli je nastaven správný profil, otevřeme znovu okno Change Profile a v kolonce Current profile info (viz předchozí obrázek) by měl být název vámi vybraného profilu Export videosnímků Přes položku hlavní nabídky Data Export je možné vybrat a uložit videosekvence z vybraného časového intervalu. Selection Vehicle výběr vozidla Interval výběr podle časového intervalu od, do (DD.MM.RRRR HH:MM:SS) Time výběr časového údaje Time (DD.MM.RRRR HH:MM:SS) a rozsah v minutách kolem vybraného časového údaje ±Delta[min]. acasysstudio_ms_cz_109 20/26

21 Obr Okno exportu videosouborů Po potvrzení výběru jsou v okně File zaškrtnuty vyhovující soubory a tlačítkem Export je možné je přesunout na požadované místo zvoleného cílového adresáře (Target Directory) Vyhledávání videosnímků Přes položku hlavní nabídky View Search je možné vyhledávat jednotlivé videosnímky podle zadaných parametrů (Vehicle, Line, Direction, Station, Station Id, Časový údaj od do, SOS). Mezi jednotlivými položkami je logická spojka AND (vyhledávání při současném výskytu všech vyplněných položek). Naopak nevyplněná položka je při vyhledávání ignorována. 21/26 acasysstudio_ms_cz_109

22 Obr Vyhledávání ve videosekvencích 6.4. Vyhledávání videosnímků s podmínkou Přes položku hlavní nabídky View Advanced Search Current Request lze vyhledávat videosnímky podmíněně podle konkrétního požadavku (Vehicle, Časový údaj od do, podmínka mezi údaji v databázi). Podmíněné vyhledávání spočívá v nalezení konkrétních údajů, které lze spojovat přes logické spojky a podmínky. Logické spojky a podmínky And (a zároveň) výběr podle současného výskytu všech požadavků Or (nebo) výběr podle výskytu jednoho z požadavků - bez podmínky == - rovno!= - nerovno > - větší >= - větší rovno < - menší <= - menší rovno acasysstudio_ms_cz_109 22/26

23 Údaje v databázi Údaj id lineid dir stnid stname gps sos Význam identifikátor Číslo linky 0 jízda zpět, 1 jízda tam Číselný identifikátor aktuální stanice Jméno aktuální stanice GPS souřadnice ve formátu GPGGA Řidič stiskl tlačítko tíseň 6.5. Bookmarks Obr Podmíněné vyhledávání ve videosekvencích Bookmarks poskytuje lepší a rychlejší orientaci ve videosnímku v podobě záložek snímků ve vybraném čase, případně na vybrané kameře. Jednotlivé videozáložky se ukládají do tabulky, kde je možná jejich editace, seřazení a přechod na snímek. Obr Bookmarks (videozáložky) 23/26 acasysstudio_ms_cz_109

24 7. Formátování disku V záznamové jednotce je možné používat jakýkoliv disk s rozhraním SATA s minimální (hypotetickou) velikostí 1 GiB a maximální 2048 GiB. Před použitím disku v záznamové jednotce je třeba jej naformátovat defacto se připraví vnitřní struktura pro zápis dat. Na disku není žádný souborový systém, je na něj pohlíženo jako na lineární paměťový prostor. Formátování prioritně probíhá při instalaci firmware záznamové jednotky. Disk je také možné naformátovat programem ppmfs.exe spuštěným na PC, kde je disk připojen převodníkem USB/SATA. Potřebné vybavení Postup USB převodník USB2.0 To IDE & SATA Cable. K převodníku nejsou třeba žádné ovladače k Windows XP SP2 a Windows7. 1. Demontujem disk ze záznamové jednotky: Korektně vypneme napájení záznamové jednotky. Demontujeme záznamovou jednotku (není nutné, pokud je disk dobře přístupný i bez demontáže jednotky). Odšroubujeme jistící šrouby šuplíku s HDD. Stiskneme pojistky na obou stranách a vysuneme modul s diskem. 2. Disk propojíme přes převodník USB 2.0 To IDE & SATA Cable a USB kabel se servisním PC, poté připojíme zdroj. acasysstudio_ms_cz_109 24/26

25 3. Zkopírujeme program ppmfs.exe do libovolného adresáře. 4. Spustíme konzoli s administrátorskými právy. 5. Přejdeme do adresáře, v němž máme soubor program ppmfs.exe a spustíme jej. 6. V konzoli se objeví jednoduchý průvodce, v němž zadáme číslo disku, který chceme zformátovat a potvrdíme. Obr Výběr disku pro zformátování Pozn.: Pro ověření správnosti názvu vybíraného disku jdeme do sekce Start- >Počítač-> pravé tl. myši na Spravovat->Správa disků. viz následující obrázek. Obr Okno Správa disků 25/26 acasysstudio_ms_cz_109

26 7. Program zareaguje výpisem modelu a velikosti zvoleného disku a vyžádá si potvrzení zadané operace. 8. Potvrdíme y + enter. Pokud je vše v pořádku, program se začne formátovat disk. Během formátování disku nepoužívejte žádné zápisové akce, nejlépe nepouštějte žádné další programy! 9. Zobrazení hlášení Successfully written znamená úspěšné dokončení formátování disku. 10. Namontujeme disk zpět do záznamové jednotky acasysstudio_ms_cz_109 26/26
