1 Pozemní stavitelství II. Skeletové konstrukce 2 Zpracoval: Zdeněk Peřina, Ing.

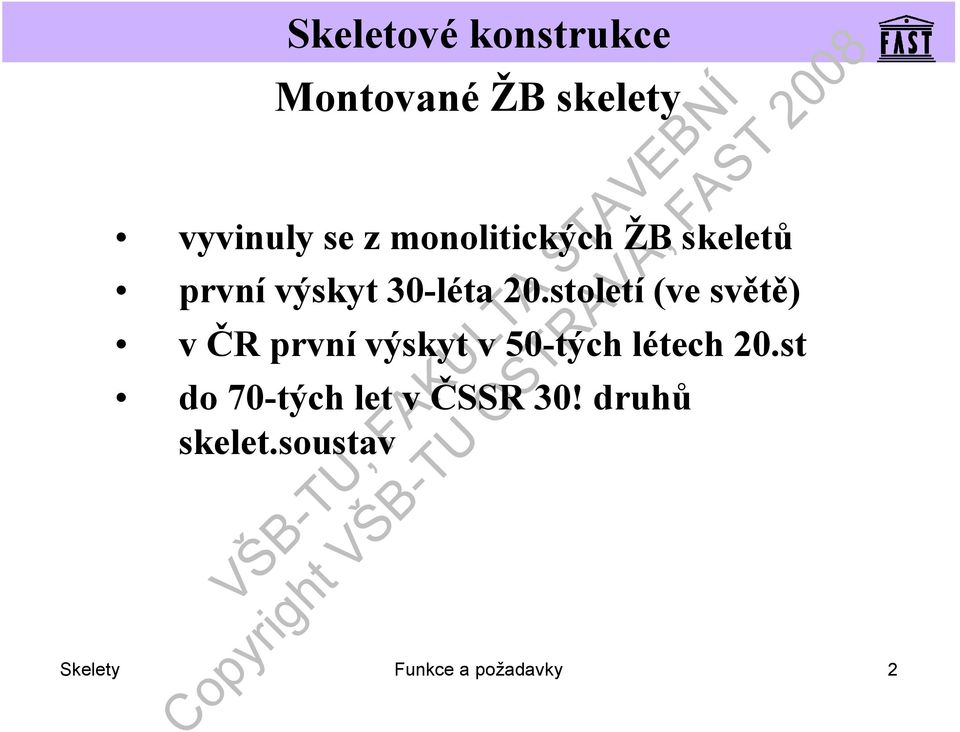

2 vyvinuly se z monolitických ŽB skeletů první výskyt 30-léta 20.století (ve světě) v ČR prvnívýskyt v 50-týchlétech 20.st do 70-týchlet v ČSSR 30! druhů skelet.soustav Skelety Funkce a požadavky 2

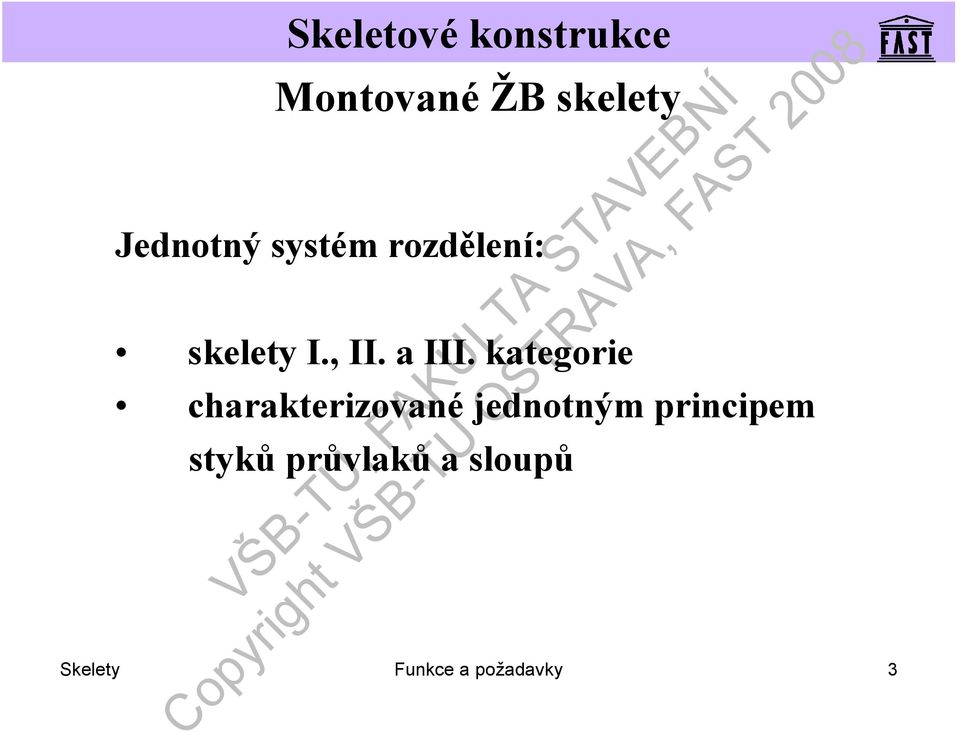

3 Jednotný systém rozdělení: skelety I., II. a III. kategorie charakterizované jednotným principem styků průvlaků a sloupů Skelety Funkce a požadavky 3
4 Konstrukční typy montovaných skeletů Dle statického systému se dělí na: rámové (průvlakovéskelety), hlavicové montované skelety Skelety Funkce a požadavky 4
5 Konstrukční typy montovaných skeletů Podle hmotnosti konstrukčních prvků se rozlišují montážní technologie : lehká (hmotnost dílců do 2,5t) těžká (hmotnost dílců přes 5t) Skelety Funkce a požadavky 5

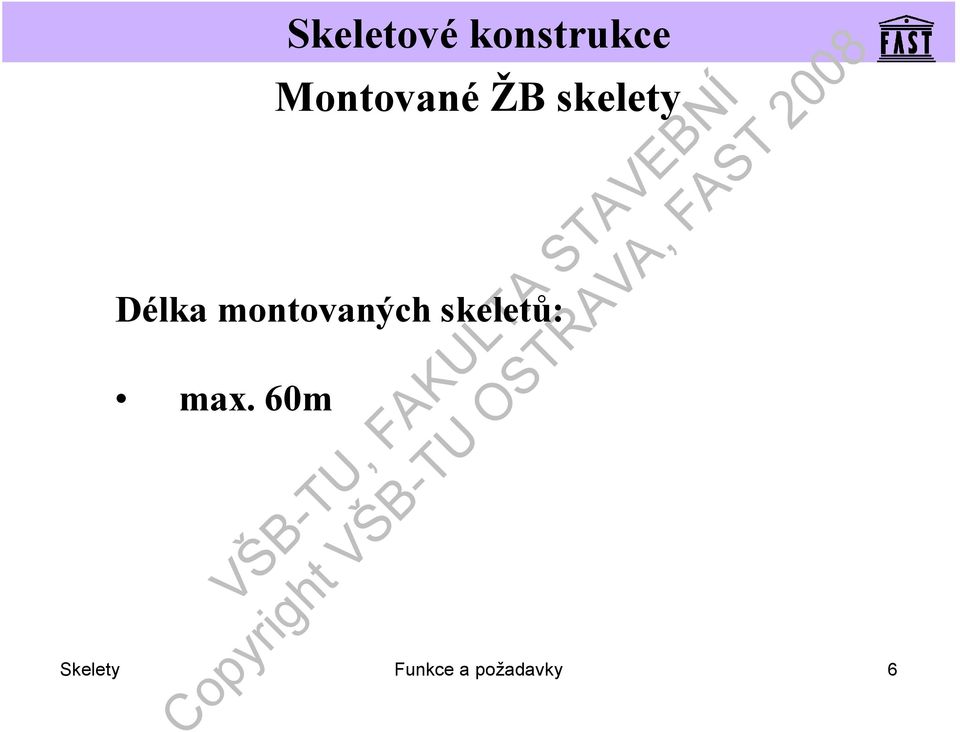

6 Délka montovaných skeletů: max. 60m Skelety Funkce a požadavky 6
7 Stabilita montovaných skeletů: výztužnéstěny Skelety Funkce a požadavky 7

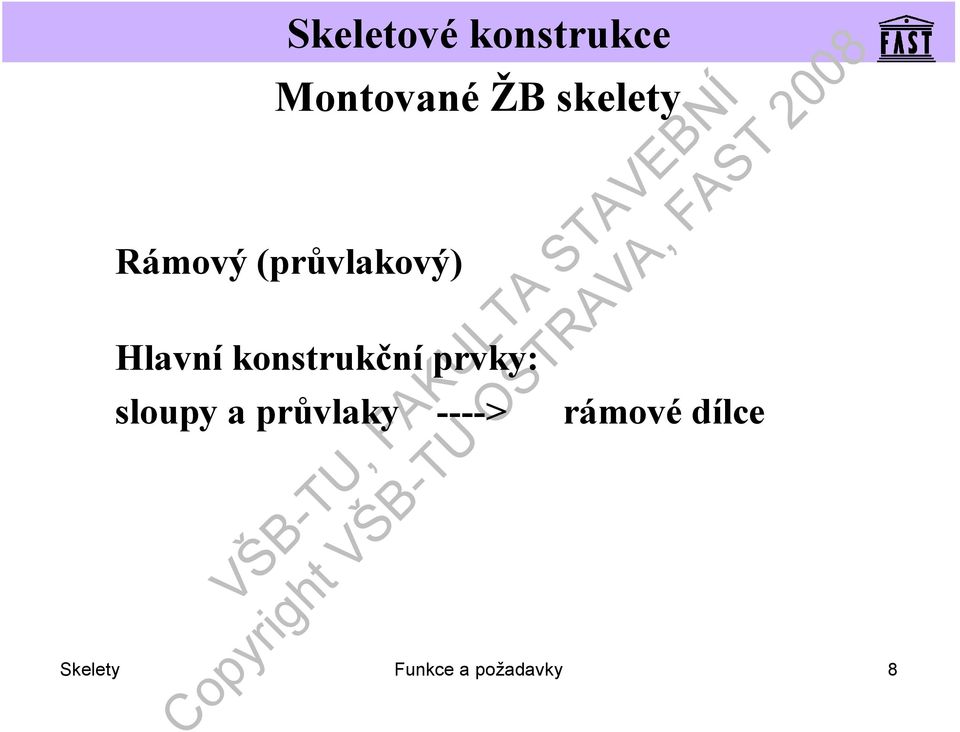

8 Rámový (průvlakový) Hlavní konstrukční prvky: sloupy a průvlaky ----> rámovédílce Skelety Funkce a požadavky 8

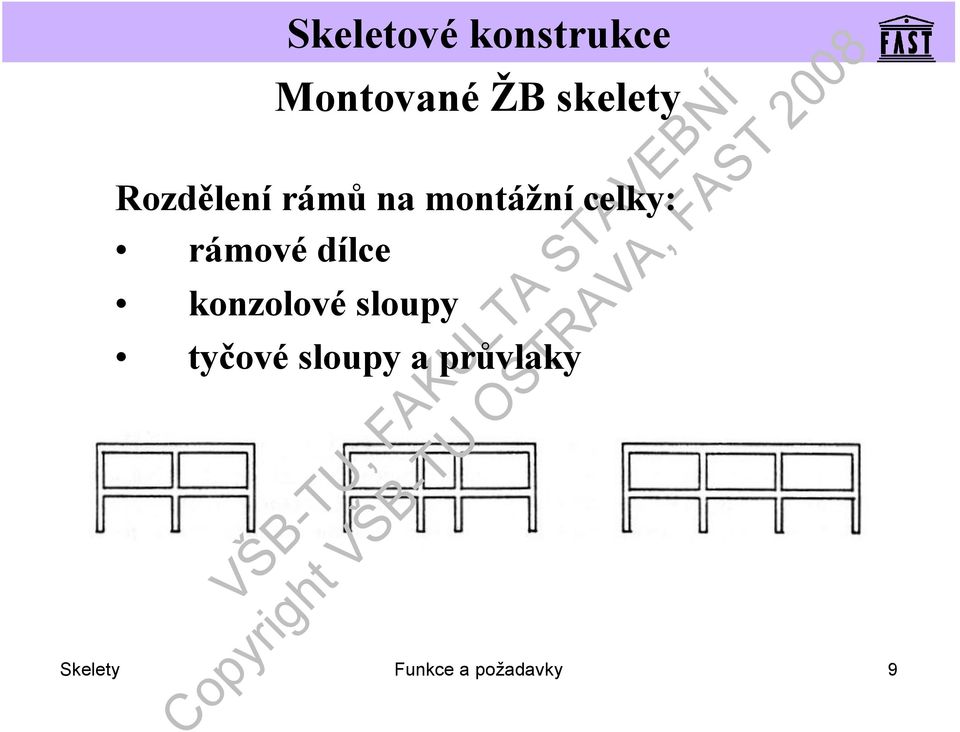

9 Rozdělení rámů na montážní celky: rámové dílce konzolové sloupy tyčové sloupy a průvlaky Skelety Funkce a požadavky 9

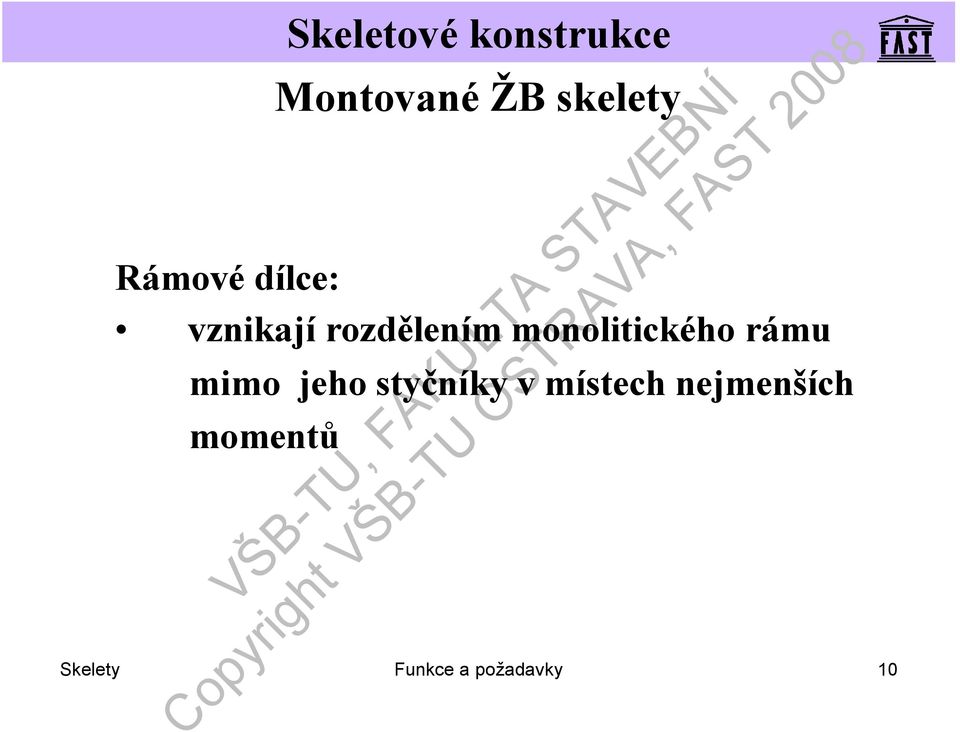

10 Rámové dílce: vznikají rozdělením monolitického rámu mimo jeho styčníky v místech nejmenších momentů Skelety Funkce a požadavky 10
11 Rámové dílce: H-rámy Skelety Funkce a požadavky 11

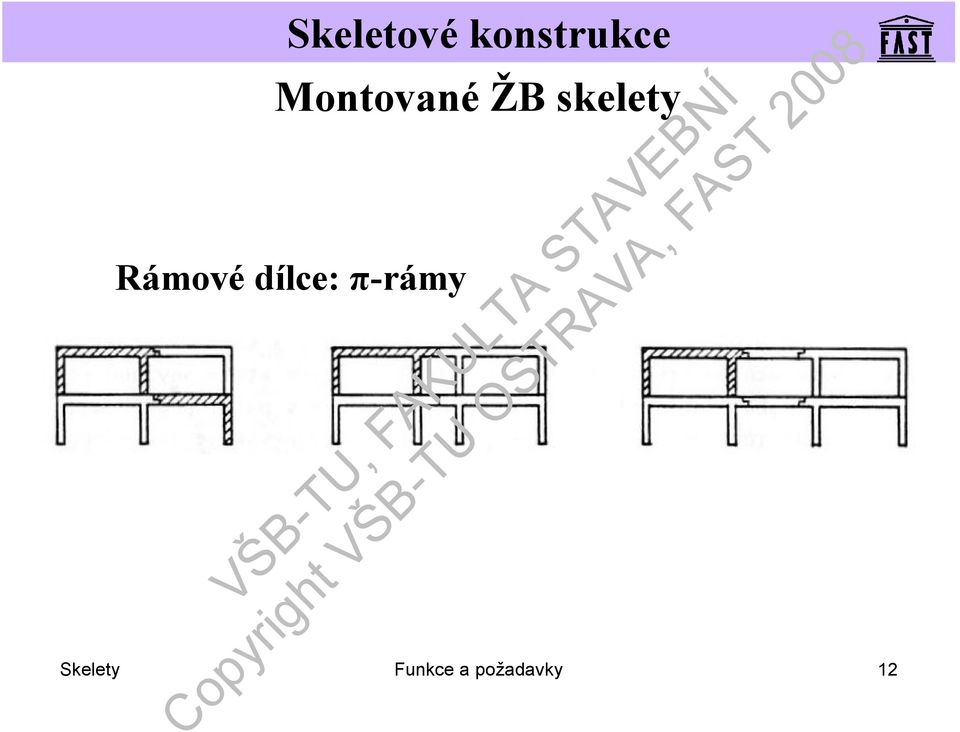

12 Rámové dílce: π-rámy Skelety Funkce a požadavky 12

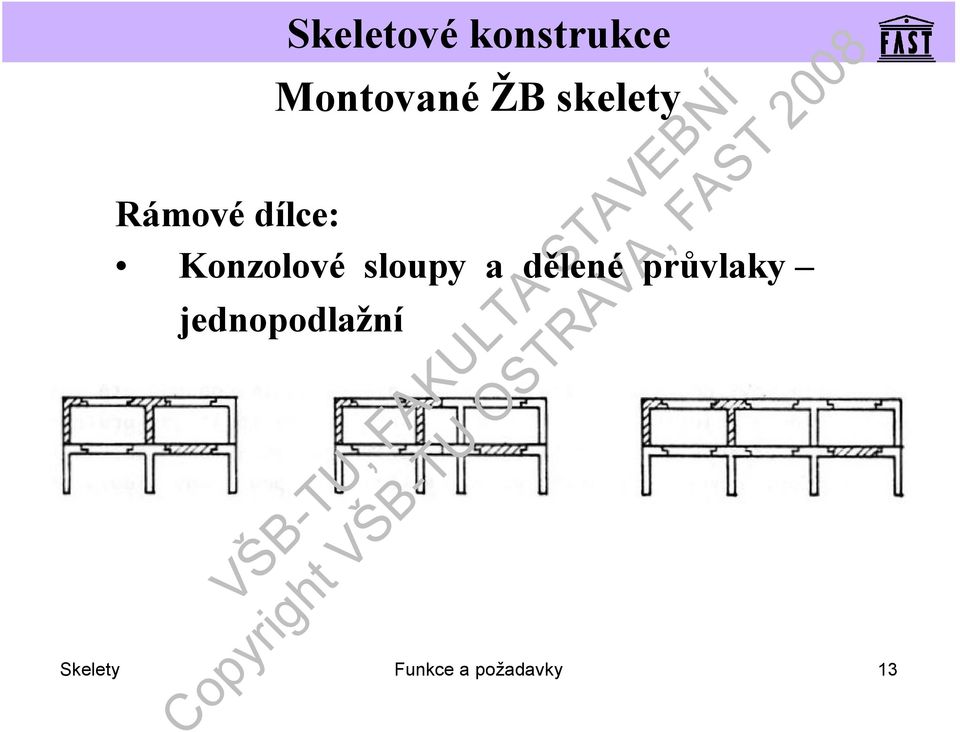

13 Rámové dílce: Konzolové sloupy a dělené průvlaky jednopodlažní Skelety Funkce a požadavky 13
14 Rámové dílce: Konzolové sloupy a dělené průvlaky dvou a vícepodlažní Skelety Funkce a požadavky 14
15 Rámové dílce: Sloupy a průběžné průvlaky ve styčníku Skelety Funkce a požadavky 15

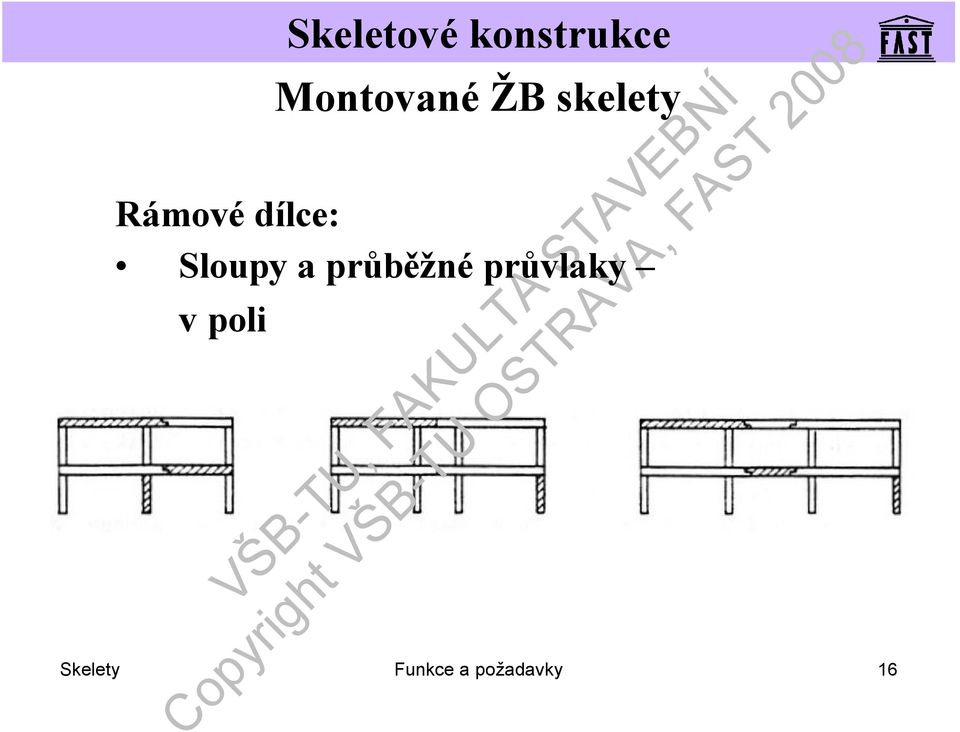

16 Rámové dílce: Sloupy a průběžné průvlaky v poli Skelety Funkce a požadavky 16

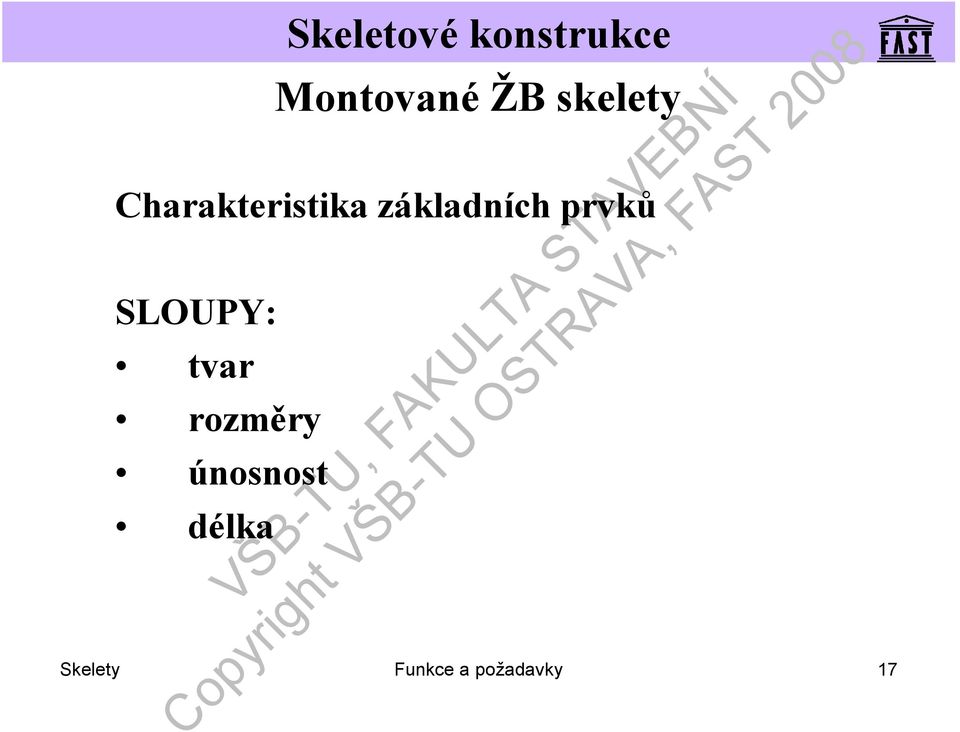

17 Charakteristika základních prvků SLOUPY: tvar rozměry únosnost délka Skelety Funkce a požadavky 17
18 Charakteristika základních prvků PRŮVLAKY: tyčové plošné Skelety Funkce a požadavky 18

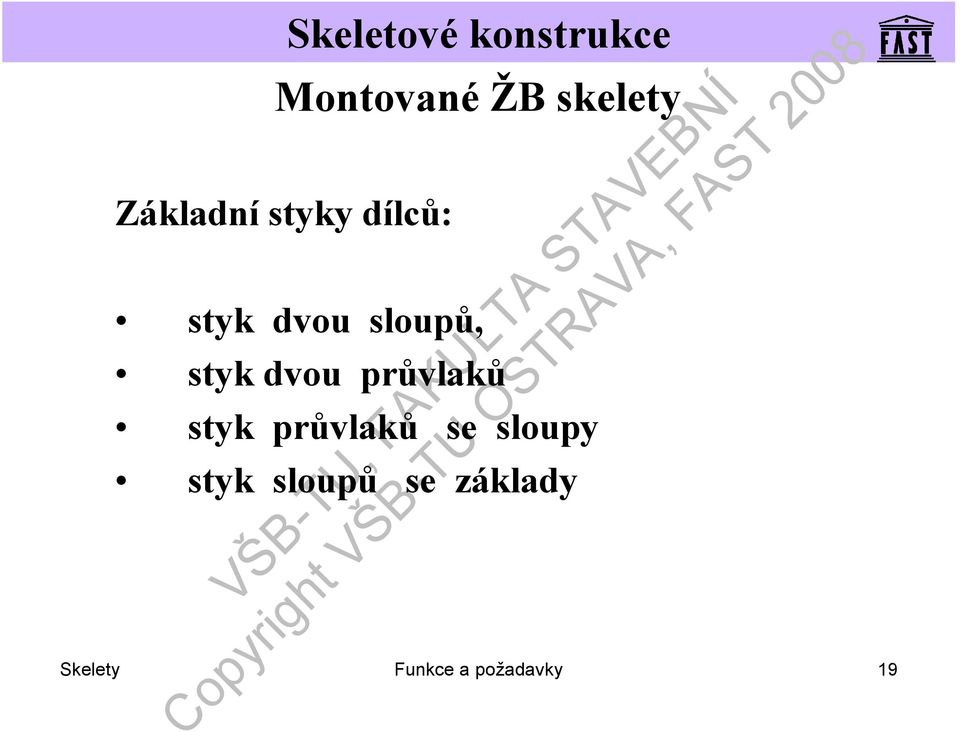

19 Základní styky dílců: styk dvou sloupů, styk dvou průvlaků styk průvlaků se sloupy styk sloupů se základy Skelety Funkce a požadavky 19
20 Stykovánísloupů Skeletové konstrukce pruty betonářské výztuže a úhelníky Skelety Funkce a požadavky 20
21 Stykovánísloupů ocelová botka Skeletové konstrukce Skelety Funkce a požadavky 21
22 Stykování průvlaků Skeletové konstrukce Skelety Funkce a požadavky 22
23 Stykování průvlaků Skeletové konstrukce Skelety Funkce a požadavky 23
24 Styky průvlaků se sloupy průběžné sloupy s připojenými průvlaky průběžné průvlaky a přerušovanésloupy Skelety Funkce a požadavky 24
25 Průběžnésloupy Skeletové konstrukce Skelety Funkce a požadavky 25
26 Průběžné průvlaky Skeletové konstrukce Skelety Funkce a požadavky 26
27 Styky sloupů se základovou konstrukcí Skelety Funkce a požadavky 27
28 Kategorie rámových ŽB skeletů: I.kategorie S STÚ(lehký skelet) II.kategorie S STÚ (střední skelet) III.Kategorie S 1.3 -STÚ (těžký skelet) Skelety Funkce a požadavky 28
29 Montovaný skelet I.kategorie S 1.1 STÚ sloupy jednopodlažní průvlaky průběžné-ploché stropní panely ŽB dutinovés ozubem užitné zatížení: při max. rozponech 6000 x 7200mm = 4,8 knm -2 při max. rozponech 4800 x 6000mm = 10,0 knm -2 Skelety Funkce a požadavky 29
30 Skladba skeletu I.kategorie: Skelety Funkce a požadavky 30
31 Skladba skeletu I.kategorie: Skelety Funkce a požadavky 31
32 Skladba skeletu I.kategorie: Skelety Funkce a požadavky 32
33 Skladba skeletu I.kategorie: Skelety Funkce a požadavky 33
34 Skladba skeletu I.kategorie: Skelety Funkce a požadavky 34
35 Skladba skeletu I.kategorie: Skelety Funkce a požadavky 35
36 Realizace skeletu I.kategorie MS-OB Skelety Funkce a požadavky 36
37 Realizace skeletu I.kategorie MS-71 Skelety Funkce a požadavky 37
38 Realizace skeletu I.kategorie MS-71 Skelety Funkce a požadavky 38
39 Montovaný skelet II.kategorie S 1.2 STÚ sloupy jednopodlažní průvlaky obráceného T stropní panely: ŽB dutinové s ozubem předepjatédutinové ŽB předepjatétt užitnézatížení: 2,8-20 knm-2 (podle rozpětí konstrukce) Skelety Funkce a požadavky 39
40 Skladba skeletu II.kategorie: Skelety Funkce a požadavky 40
41 Skladba skeletu II.kategorie: Skelety Funkce a požadavky 41
42 Montovaný skelet III.kategorie S 1.3 STÚ sloupy jednopodlažní průvlaky obráceného T stropní panely: předepjaté dutinové ŽB předepjatétt užitnézatížení: 2,8-30 knm-2 (podle rozpětí konstrukce) Skelety Funkce a požadavky 42
43 Skladba skeletu III.kategorie: Skelety Funkce a požadavky 43
44 Skladba skeletu III.kategorie: Skelety Funkce a požadavky 44
45 Montovaný velkorozponový skelet INTEGRO sloupy (dělenéh, pravoúhlés konzolami) průvlaky zdvojené lichoběžníky stropní panely: předepjaté dutinové ŽB předepjatétt užitnézatížení: 5-25 knm-2 (podle rozpětí konstrukce) Skelety Funkce a požadavky 45
46 Skladba skeletu INTEGRO: Skelety Funkce a požadavky 46
47 Skladba skeletu INTEGRO: Skelety Funkce a požadavky 47
48 Skladba skeletu INTEGRO: Skelety Funkce a požadavky 48
49 Kombinované montovanéskelety Kombinace: různých stavebních materiálů různých výrobních technologií Skelety Funkce a požadavky 49
50 Kombinované montovanéskelety 1. Skelet se zdvihanými stropy 2. Skelet PREFA-MONOLIT 3. Skelet LIFT-FORM Skelety Funkce a požadavky 50
51 Kombinované montovanéskelety Skelet se zdvihanými stropy (LIFT-SLABS) sloupy ŽB i ocelové stropní desky ŽB bezprůvlakové hlavice prefabrikované ŽB i ocelové Skelety Funkce a požadavky 51
52 Kombinované montovanéskelety Skelet se zdvihanými stropy -skladba Skelety Funkce a požadavky 52
53 Kombinované montovanéskelety Skelet se zdvihanými stropy -skladba Skelety Funkce a požadavky 53
54 Kombinované montovanéskelety Skelet se zvedaným bedněním (LIFT-FORM) sloupy ocelové stropní desky ŽB bezprůvlakové Skelety Funkce a požadavky 54
55 Kombinované montovanéskelety Skelet se zvedaným bedněním -skladba Skelety Funkce a požadavky 55
56 Kombinované montovanéskelety Skelet se zvedaným bedněním -skladba Skelety Funkce a požadavky 56
57 Kombinované montovanéskelety Ocelový skelet - KORD 1-3 podlažní objekty sloupy uzavřený průřez s hlavicemi průvlaky: plnostěnné prolamované příhradové spoje šroubované Skelety Funkce a požadavky 57
58 Kombinované montovanéskelety Ocelový skelet KORD - skladba Skelety Funkce a požadavky 58
59 Použitá literatura: Závěrem Děkuji za pozornost. [1] Hájek, P.: Konstrukce pozemních staveb 10,Vyd. ČVUT Praha, 2000, ISBN [2] Hájek V. a kol., Pozemní stavitelství II: pro 2. ročník SPŠstavebních, Vyd. Sobotáles Praha, 2002, ISBN X. [3] MatoušováD., Pozemní stavitelství 1, Vyd. CERM Brno, 1994, ISBN X. [4] MatoušováD., Pozemní stavitelství 2, Vyd. CERM Brno, 1994, ISBN [5] Hájek V., Novák L.,Šmejcký J., Konstrukce pozemních staveb 30: Kompletační konstrukce, Vyd. ČVUT Praha, 1996, ISBN [6] WitzanyJ. a kol., Konstrukce pozemních staveb 20, Vyd. ČVUT Praha, 2001, ISBN [7] Skulinová D.,Skotnicová I., Vodorovnékonstrukce,Vyd. EdičníVŠB-TUO, 1998, ISBN Funkce a požadavky 59
