1 Kamerový systém Montážní příručka Verze 1.03 ks-26t_mm_cz_103

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2011, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 3/1100, Praha Technická podpora: support@amit.cz ks-26t_mm_cz_103 2/61

3 Obsah Historie revizí... 5 Související dokumentace Definice použitých pojmů Úvod Technické parametry Popis systému Funkce systému Technické parametry systému Programové vybavení Zobrazovací stavy IP monitoru Oživení systému Oživení IP monitorů Nastavení konfiguračního konektoru Nahrání aktuální verze aplikace Připojení k FTP serveru monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Oživení kamer Moxa Aktualizace firmware Konfigurace parametrů Nastavení objektivu Oživení kamer Vivotek Nastavení IP adres Aktualizace firmware Konfigurace parametrů Nastavení objektivu Oživení záznamové jednotky Kontrola zapojení napájecího konektoru Nastavení IP adresy Nahrání aktuální verze aplikace Připojení k FTP serveru záznamové jednotky Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart záznamové jednotky Ověření verze nahrané aplikace Formátování záznamového média DODATEK A Umístění komponent DODATEK B Obsah programové sady IP monitor ASPM1203W Kamera - MD8562/B Kamera VPORTP Záznamová jednotka - PPM2110/2T /61 ks-26t_mm_cz_103

4 Nástroje Acasys Studio Vehicle Profile DODATEK C Konfigurační parametry Nastavení IP adres Kamery Přihlašovací údaje IP monitor Záznamová jednotka DODATEK D Aktualizace OS PPM21xx Vytvoření bootovacího usb flash disku Aktualizace operačního systému do jednotky DODATEK F Kamery Zálohování nastavení kamery DODATEK H Nastavení času PPM ks-26t_mm_cz_103 4/61

5 Historie revizí Jméno dokumentu: ks-26t_mm_cz_103.pdf Autor: Václav Krčmář, Jiří Šoulák Verze Datum Změny Nový dokument Aktualizace kapitol: DODATEK B Obsah programové sady DODATEK D Aktualizace OS PPM21xx DODATEK C Konfigurační parametry Nové kapitoly: Aktualizace firmware Formátování záznamového média DODATEK H Nastavení času PPM DODATEK B - Programová sada rozšířena o Acasys studio profile 3.3 Upravený počet kamer MD Aktualizace programové sady; korekce symbolických jmen; Aktualizace programové sady Související dokumentace 5/61 ks-26t_mm_cz_103

6 1. Definice použitých pojmů IP monitor Konfigurační modul Kamera PoE switch Scéna Axis Camera Management (ACM) Konfigurační šablona Nadřazené řízení (NŘ) Installation Wizzard 2 (IW2) Zobrazuje živý obraz z jedné nebo více kamer (maximálně čtyř). Pokud je zobrazována více než jedna kamera, je použit tzv. čtyřkvadrant (4Q), kdy je plocha monitoru rozdělena na 4 stejné obdélníky, do kterých jsou pak směrovány videostreamy z kamer. Pomocí konfiguračního modul se přiděluje IP adresa (resp. offset) IP monitorům. Snímá obraz a odesílá digitalizovaný obraz ve formě MJPEG (Motion JPEG) po ethernetové sběrnici. Switch s možností napájení (Power Over Ethernet). Popisuje způsob zobrazení informace na IP monitoru. Může obsahovat: 1) prázdnou obrazovku 2) číslo kamery, která se má zobrazovat na IP monitoru 3) seznam až 4 kamer, které se mohou zobrazovat na IP monitoru ve čtyřkvadratu (4Q) obrazovka je rozdělena na 4 stejná pole, v každém poli se zobrazuje jedna nebo žádná kamera Konfigurační nástroj pro vyhledání kamer na síti a nastavení jejich obrazových parametrů. Konfigurační soubor, který slouží k nastavení parametrů kamery pomocí ACM. Komunikuje s master IP monitorem a řídí tak činnost kamerového systému. Komunikace probíhá po síti ethernet. Konfigurační nástroj pro kamery Vivotek. ks-26t_mm_cz_103 6/61

7 2. Úvod Tento dokument popisuje oživení a nastavení kamerového systému (KS) z pohledu programového vybavení. Dokument se nezabývá mechanickou montáží, která je řešena v návodech na obsluhu jednotlivých komponent (viz Související dokumentace). 7/61 ks-26t_mm_cz_103

8 3. Technické parametry 3.1. Popis systému Kamerový systém je digitální IP kamerový systém. Veškerá komunikace mezi kamerami a monitory probíhá pomocí linky ethernet. Funkce systému je dána programovým vybavením v IP monitorech. Rozložení jednotlivých komponent na voze viz DODATEK A Umístění komponent Funkce systému 3.3. Technické parametry systému IP monitory Kamery Počet 4 Typ ASPM1203W Konfigurace adresy Konfigurační konektor Formát zobrazovaných dat MJPEG Rozlišení obrazu 1280 x 800 Rychlost zobrazování 20 fps Zpoždění obrazu Max 200 ms Typ zobrazení Max 4 snímky na obrazovku Počet 4 Typ VPort P06 Počet 7 Typ MD8562 Záznamová jednotka Komponenty systému Počet 1 Typ PPM2100/2T Rychlost záznamu 3 fps HDD 2 TB Záznamová smyčka 16 kalendářních dní ASPM1203W/L 2 x IP monitor s programem levý ASPM1203W/P 2 x IP monitor s programem pravý ESW06A 4 x Ethernetový switch PoE RD-SW006/BR1 2 x Ethernetový switch PoE VPORT06R42 4 x Kamera vnější MD x Kamera vnitřní PPM2100/2T 1 x Záznamová jednotka ks-26t_mm_cz_103 8/61

9 3.4. Programové vybavení Programové vybavení je vydáváno v podobě programové sady k určenému datu. Aktuální programová sada obsahuje všechny potřebné soubory pro celý kamerový systém. Obsah aktuální platné programové sady uvádí DODATEK B Obsah programové sady. Programovou sadu lze stáhnout z adresy: Zobrazovací stavy IP monitoru V následující tabulce jsou krátce popsány zobrazovací stavy, které mohou na IP monitoru nastat. Situace Popis zobrazení Není nahrána aplikace Černá obrazovka bez čísla kamery. Chybně nahraná aplikace Černá obrazovka bez čísla kamery. Rozdílné verze aplikací Černá obrazovka bez čísla kamery. v monitorech Výpadek streamu z kamery Symbol viz Obr. 1 - Výpadek streamu kamery Není vybrána scéna V levém dolním rohu (místo čísla kamery) symbol X. Obr. 1 - Výpadek streamu kamery 9/61 ks-26t_mm_cz_103

10 4. Oživení systému Oživení kamerového systému sestává z následujících kroků: Oživení IP monitorů Oživení kamer Moxa Oživení kamer Vivotek Oživení záznamové jednotky 4.1. Oživení IP monitorů Potřebné vybavení Oživení IP monitorů sestává z následujících kroků: Nastavení konfiguračního konektoru Nahrání aktuální verze aplikace Servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). Aktuální aplikace (viz DODATEK B Obsah programové sady) Nastavení konfiguračního konektoru K nastavení ip adresy IP monitoru slouží konfigurační konektor. Vypněte napájení IP monitorů. Připojte konfigurační propojky dle následující tabulky. Adresa Zapojení konektoru X1:14 X1:13 X1:12 X1:11 IP monitor AD3 AD2 AD1 COM IP adresa Umístění 0 NC NC NC COM Levý, článek A 1 NC NC 1 COM Pravý, článek A 2 NC 1 NC COM Levý, článek B 3 NC 1 1 COM Pravý, článek B NC - nepřipojeno 1 - propojeno s COM Zapněte napájení IP monitorů. Po zapnutí s propojkami dojde k přidělení IP adres. Správné přidělení adres lze ověřit příkazem ping Nahrání aktuální verze aplikace Nastavení síťového adaptéru notebooku: Adresa IP: DHCP Maska podsítě: DHCP Výchozí brána: DHCP ks-26t_mm_cz_103 10/61

11 Pro nahrání aplikace do IP monitoru je třeba provést následující kroky: Připojení k FTP serveru v monitoru Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart kamerového systému Ověření verze nahrané aplikace Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat však lze libovolným FTP klientem. Připojení k FTP serveru monitoru Spustíme TotalCommander a z Hlavní nabídky vybereme Síť --> Protokol FTP připojit k serveru Obr. 2 - TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. 11/61 ks-26t_mm_cz_103

12 Obr. 3 - TC Připojení k serveru FTP Vyplníme parametry pro připojení k prvnímu monitoru (DODATEK C Konfigurační parametry, IP monitor): Název relace: Monitor_A Hostitel (:Port): IPM_A_IP Jméno uživatele: IPM_LOGIN Heslo: IPM_PASS Stiskneme tlačítko Připojit. Obr. 4 - TC Parametry Monitor_A ks-26t_mm_cz_103 12/61

13 Obr. 5 - TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory z připojeného monitoru (dle záhlaví viz obrázek), tyto soubory smažeme. Obr. 6 - TC Identifikace obsahu FTP 13/61 ks-26t_mm_cz_103

14 Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace. Průběh kopírování může vyvolat dojem krátkodobého zaseknutí (trvající typicky cca s). Jedná se o chování běžné. V případě, že by zaseknutí trvalo řádově minuty, je třeba KS restartovat (vypnout a zapnout napájení) a postup opakovat od začátku kapitoly Nahrání aktuální verze aplikace). Po nakopírování souborů stiskneme tlačítko Odpojení a opakujeme stejný postup pro všechny IP monitory. Restart kamerového systému Nová verze aplikace se neprojeví, dokud nebude proveden restart kamerového systému (vypnutí a zapnutí napájení). V případě, že se po restartu na monitorech neobjeví obraz, bylo nahrávání souborů provedeno chybně. Možné příčiny jsou: rozdílná verze aplikací v monitorech, poškozené soubory aplikace. V tomto případě proveďte nahrávání pro oba monitory znovu. Ověření verze nahrané aplikace Verze aplikace je uvedena v souboru app_apm.txt v IP monitoru. Soubor lze ze zařízení stáhnout pomocí FTP. Připojíme se k monitoru (kapitola Připojení k FTP serveru monitoru). Zobrazíme obsah souboru app_apm.txt. Z textu souboru lze určit číslo verze aplikace. Obr. 7 - Ověření verze aplikace Ověření je nutné provést pro všechny monitory. ks-26t_mm_cz_103 14/61

15 4.2. Oživení kamer Moxa Potřebné vybavení Oživění kamer Moxa se sestává z následujících kroků Aktualizace firmware Konfigurace parametrů Nastavení objektivu Servisní notebook. Konfigurační soubory kamer Moxa (viz DODATEK B Obsah programové sady) Aktualizace firmware Nastavení síťového adaptéru notebooku: Adresa IP: NB_IP Maska podsítě: NB_Maska Výchozí brána: nevyplňovat Odpojte všechny kamery moxa od ethernetové sítě. Spusťte program edscfgui.exe. Obr. 8 - Vyhledání kamery Připojte první kameru k ethernetu, počkejte cca 60 sekund a poté stiskněte tlačítko Broadcast Search. 15/61 ks-26t_mm_cz_103

16 Obr. 9 - Nalezená kamera Edscfgui.exe prohledá síť a zobrazí připojenou kameru. Obr Upgrade firmware V hlavní nabídce klikněte na Firmware/Upgrade. ks-26t_mm_cz_103 16/61

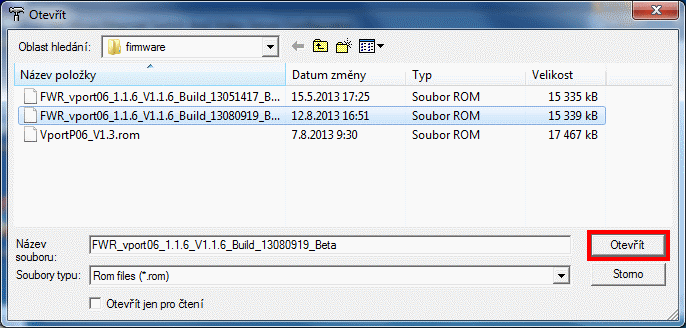

17 Obr Výběr zařízení Stiskněte tlačítko OK. Obr Výběr souboru firmwaru 17/61 ks-26t_mm_cz_103

18 Vyberte aktuální požadovanou verzi firmwaru. Stiskem tlačítka Otevřít zahájíte nahrávání. POZOR: Nepoužívejte soubory firmwaru uložené na usb flash disku nebo jiném přenosném médiu. Obr Dokončení nahrávání Po celou dobu nahrávání musí být kamera připojena do sítě a nesmí být vypnuto napájecí napětí vozu/kamerového systému. Úspěšně ukončení nahrávání indikuje hlášení Transmit Completed, Wait for Rebooting, které se zobrazí v poli Progress. Vyčkejte cca 60 sekund (dokud neproběhne restart kamery) a poté stiskněte tlačítko Close. Stiskněte tlačítko Ano. Obr Nové prohledání sítě ks-26t_mm_cz_103 18/61

19 Obr Verze firmware Ověřte, že má kamera správnou verzi firmwaru. Odpojte aktualizovanou kameru od ethernetu a opakujte postup pro zbývající kamery Moxa Konfigurace parametrů Nastavení síťového adaptéru notebooku: Adresa IP: NB_IP Maska podsítě: NB_Maska Výchozí brána: nevyplňovat Odpojte všechny kamery moxa od ethernetové sítě. Spusťte program edscfgui.exe. Obr Vyhledání kamer Připojte první kameru k ethernetu, počkejte cca 60 sekund a poté stiskněte tlačítko Broadcast Search. 19/61 ks-26t_mm_cz_103

20 Obr Nalezená kamera Edscfgui.exe prohledá síť a zobrazí připojenou kameru. Obr Import parametrů V hlavní nabídce klikněte na Configuration/Import Configuration. ks-26t_mm_cz_103 20/61

21 Obr Otevřít Vyberte konfigurační soubor pro připojenou kameru a stiskněte tlačítko Otevřít. Obr Login Nevyplňujte žádné údaje a stiskněte tlačítko Login. Obr Import Success Po nahrání konfiguračního souboru se zobrazí hláška VPort Config File Import Success. Stiskněte tlačítko OK. 21/61 ks-26t_mm_cz_103

22 Postup opakujte pro zbývající kamery Moxa Nastavení objektivu Odkrytování Odšroubujte šrouby a sejměte víko kamery. Obr Sejmutí víka kamery Poloha Povolte jistící šroub objektivu. Obr Popis kamery Nastavte polohu objektivu. Zobrazením na IP monitoru ověřte, že kamera zabírá požadovanou oblast. ks-26t_mm_cz_103 22/61

23 Obr Nastavení objektivu Zaostření Kamera neumožňuje zaostření objektivu. Zakrytování Utáhněte jistící šroub objektivu. Nasaďte zpět víko kamery (pokud je požadováno) Oživení kamer Vivotek Oživění kamer Vivotek sestává z následujících kroků Nastavení IP adres Aktualizace firmware Konfigurace parametrů Nastavení objektivu Potřebné vybavení Servisní notebook. Konfigurační skript (viz DODATEK B Obsah programové sady). Vivotek Installation Wizard 2 Nastavení síťového adaptéru notebooku: Adresa IP: DHCP Maska podsítě: DHCP Výchozí brána: DHCP Nastavení IP adres Nainstalujte a spusťte program Vivotek Installation Wizard 2 (IW2). Odpojte všechny kamery Vivotek od ethernetové sítě. 23/61 ks-26t_mm_cz_103

24 Obr Spuštění IW2 IW2 analyzuje topologii sítě. Po dokončení analýzy pokračujte tlačítkem Next. Obr ks-26t_mm_cz_103 24/61

25 Připojte první kameru k ethernetu, počkejte cca 60 sekund a poté stiskněte tlačítko Refresh Devices. IW2 prohledá síť a zobrazí připojenou kameru. Levým tlačítkem kameru označte a rozbalte nabídku v levé části dialogového okna. Stiskněte tlačítko Manual Setup. Obr Manual Setup 25/61 ks-26t_mm_cz_103

26 Obr Nastavení hesla V části Administrator section nenastavujte heslo a stiskněte tlačítko Next. Pokračujte stiskem tlačítka Ne. Obr Dialog Network Type ks-26t_mm_cz_103 26/61

27 Obr Nastavení IP adresy Zrušte označení Get IP by DHCP Server automatically vyplňte údaje o připojené kameře. Pokračujte tlačítkem Next. 27/61 ks-26t_mm_cz_103

28 Obr Nastavení portů Zkontrolujte nastavení: Manual (Advanced) HTTP port: 8080 Pokračujte stiskem tlačítka Next. ks-26t_mm_cz_103 28/61

29 Obr Nastavení DDNS Pokračujte tlačítkem Next. Pokračujte tlačítkem Ne. Obr Mobile Access Setup 29/61 ks-26t_mm_cz_103

30 Pokračujte stiskem tlačítka Apply. Obr Provedení změn Obr Progress bar Vyčkejte provedení na provedení změn. Operace může trvat několik minut. ks-26t_mm_cz_103 30/61

31 Obr Apply settings status Zkontrolujte potvrzení o úspěšném provedení změn a pokračujte tlačítkem OK. Obr Access information Zkontrolujte nastavení IP adresy. Adresa na řádku Access from Home: musí odpovídat požadované adrese kamery. Pokud neodpovídá, došlo k chybě při komunikaci s kamerou. Opakujte nastavení znovu. Pokud odpovídá, označte kameru jako připravenou k aktualizaci firmware a nastavení parametrů. Stejným postupem přidělte IP adresu ostatním kamerám. 31/61 ks-26t_mm_cz_103

32 4.3.2 Aktualizace firmware Zapojte všechny kamery do sítě. Spusťte IW2. Proběhne analýza topologie sítě. Poté klikněte na Next. Obr Next Rozbalte nabídku Advanced settings. Kliknutím vybereme kameru, u které chceme aktualizovat firmware (je možná i hromadná aktualizace). ks-26t_mm_cz_103 32/61

33 Obr Advanced Settings Stiskneme tlačítko Upgrade Firmware(s). 33/61 ks-26t_mm_cz_103

34 Stiskneme tlačítko Select firmware Obr Upgrade Firmware(s) ks-26t_mm_cz_103 34/61

35 Obr Select firmware Vyberte verzi firmwaru, na který chceme aktualizovat. Načtěte soubor tlačítkem Otevřít. Obr Otevřít 35/61 ks-26t_mm_cz_103

36 Odstartujete aktualizaci stisknutím tlačítka Start Upgrade. Obr Start Upgrade Průběh aktualizace je indikován stavovým ukazatelem. Vyčkáme na dokončení operace. Obr Stavový ukazatel Úspěšné dokončení aktualizace je hlášeno dialogem Firmware upgrade for all selected devices succeeded. ks-26t_mm_cz_103 36/61

37 Obr Ukončete aktualizaci tlačítkem OK Konfigurace parametrů Připojte všechny kamery Vivotek do sítě, příkazem ping ověřte, že jsou dostupné a připraveny ke konfiguraci. Z příkazové řádky spusťte dávku: setup.bat Vyčkejte na provedení nastavení parametrů kamer Nastavení objektivu Odkrytování Přibaleným šroubovákem sejměte víko kamery. Obr Odkrytování kamery Poloha Povolte (nesundávejte) šroubky fixující modul s objektivem. Zobrazte kameru na IP monitoru a nastavte požadovanou polohu objektivu. Rozumnou silou utáhněte šroubky fixující modul s objektivem. 37/61 ks-26t_mm_cz_103

38 Obr Nastavení objektivu Zaostření Továrním nastavením kamery je zaostření na vzdálenost od jednoho 1,0 m do nekonečna. V případě, že je požadováno snímání obrazu z menší vzdálenosti, než 1,0 m, proveďte zaostření objektivu. Povolte šroub jistící objektiv. Sledujte obraz na IP monitoru a otáčejte objektivem tak, aby bylo dosaženo požadované zaostření. Obr Zaostření objektivu Rozumnou silou utáhněte šroub jistící objektiv. Zakrytování Před zakrytování kamery vyměňte silikagel za nový. Výměnu je nutno provádět při každém odkrytování kamery, pokud má být zabráněno kondenzaci vlhkosti uvnitř kamery. ks-26t_mm_cz_103 38/61

39 Obr Výměna silikagelu Nasaďte zpět víko kamery a rozumnou silou utáhněte šrouby Oživení záznamové jednotky Oživení záznamové jednotky sestává z následujících kroků: Kontrola zapojení napájecího konektoru Nastavení IP adresy Nahrání aktuální verze aplikace Ověření verze nahraného aplikace Potřebné vybavení Servisní notebook s nainstalovaným FTP klientem (doporučujeme TotalComander). Aktuální verze aplikace (viz DODATEK B Obsah programové sady) Kontrola zapojení napájecího konektoru Před prvním spuštěním záznamové jednotky je nutná kontrola správného zapojení napájení jednotky. K vypínání jednotky musí být nutně použit vstup označený SB. Vstup označený +U by měl být trvale připojen na napětí baterie. Obr Zapojení napájení záznamové jednotky Pouze takové zapojení zajistí bezchybný chod jednotky. 39/61 ks-26t_mm_cz_103

40 Funkce SB SB Stav zařízení +U Zapnuto nepřipojeno Vypnuto Při odpojení SB je zahájena sekvence pro vypnutí systému. Pomocné CPU při odpojení signálu SB vyšle hlavnímu CPU signál pro vypnutí. Ihned po úspěšném vypnutí hlavního CPU dojde k vypnutí celé jednotky. Pokud vlivem chyby nedojde k vypnutí hlavního CPU, vypne se jednotka po uplynutí doby 1 min. Odpojení napájecích vodičů se provádí pouze po předchozím vypnutí jednotky pomocí signálu SB. Nebude-li tomu tak, může dojít ke ztrátě dat Nastavení IP adresy Zapneme napájení záznamové jednotky a vyčkáme cca 1 minutu. Připojíme servisní notebook do ethernetové sítě vozu a spustíme nástroj AmitDeviceDetection.exe. Obr Vyčkáme na prohledání ethernetové sítě. ks-26t_mm_cz_103 40/61

41 Obr Vyhledávání zařízení Pravým tlačítkem klikneme na nalezenou záznamovou jednotku a z kontextové nabídky vybereme Change IP settings. Obr Změna IP adresy Vyplníme parametry, které chceme nastavit záznamové jednotce: IP adresa: PPM_IP Maska podsítě: PPM_MASK Výchozí brána: PPM_GW Potvrdíme nastavení tlačítkem OK a vyčkáme nového vyhledání záznamové jednotky s novými parametry. 41/61 ks-26t_mm_cz_103

42 Obr Nastavení IP adresy Nahrání aktuální verze aplikace Pro nahrání aplikace do záznamové jednotky je třeba provést následující kroky: Připojení k FTP serveru záznamové jednotky Smazání souborů staré aplikace Nakopírování souborů nové aplikace Restart záznamové jednotky Pro připojení k FTP je v následujícím návodu použit TotalCommander 7.5a. Nahrávat aplikaci však lze libovolným FTP klientem. Připojení k FTP serveru záznamové jednotky Spustíme TotalCommander a z Hlavní nabídky vybereme Síť --> Protokol FTP připojit k serveru ks-26t_mm_cz_103 42/61

43 Obr TC Hlavní nabídka V dialogu Připojení k serveru FTP klikneme na tlačítko Nové připojení.. Obr TC Připojení k serveru FTP Vyplníme parametry pro připojení k záznamové jednotce (DODATEK C Konfigurační parametry, Záznamová jednotka): Název relace: PPM 43/61 ks-26t_mm_cz_103

44 Hostitel (:Port): Jméno uživatele: Heslo: PPM_IP PPM_LOGIN PPM_PASS Stiskneme tlačítko Připojit. Obr TC Parametry Monitor_A Obr TC Připojení k Monitor_A Smazání souborů staré aplikace Identifikujeme, ve kterém okně se zobrazily soubory ze záznamové jednotky (dle záhlaví viz obrázek). ks-26t_mm_cz_103 44/61

45 Obr TC Identifikace obsahu FTP Vytvoříme novou složku a pojmenujeme ji app (všechna písmena malá). Do této složky budeme kopírovat soubory aplikace. Obr Soubory aplikace Nakopírování souborů nové aplikace Nakopírujeme novou verzi aplikace z aktuální programové sady. Po nakopírování souborů stiskneme tlačítko Odpojení. 45/61 ks-26t_mm_cz_103

46 Restart záznamové jednotky Nová verze aplikace se neprojeví, dokud nebude proveden restart záznamové jednotky. Restart provedeme vypnutím a zapnutí napájení přes ovládací pin SB. Ověření verze nahrané aplikace Číslo verze aplikace nahrané v záznamové jednotce získáme z odpovědi záznamové jednotky na http dotaz. Nastavení síťového adaptéru notebooku: Adresa IP: DHCP Maska podsítě: DHCP Výchozí brána: DHCP Spustíme internetový prohlížeč (např. Internet Explorer). Do řádku pro zadání adresy zapíšeme příkaz: <PPM_IP>:8888/info Potvrdíme příkaz stiskem Enter. Prohlížeč zobrazí xml soubor jako odpověď na odeslaný dotaz. Identifikujeme číslo verze, které je umístěno mezi dvěma tagy <version>...</version> Formátování záznamového média Obr Identifikace verze Pro zformátování záznamového média pomocí webového rozhraní proveďte následující kroky: Přihlášení do servisního rozhraní Zastavení záznamové aplikace Spuštění formátovacího procesu Periodické kontrolování zda formátovací proces byl již dokončen Opětovné spuštění záznamové aplikace Spusťte webový prohlížeč a zadejte následující adresu: kde <PPM_IP> je adresa záznamové jednotky. ks-26t_mm_cz_103 46/61

47 Zadejte přihlašovací údaje PPM_LOGIN, PPM_PASS a stiskněte tlačítko OK. Obr Přihlášení k webovému rozhraní Zastavte záznamovou aplikaci stisknutím tlačítka Stop. Obr Zastavení záznamové aplikace Stiskněte tlačítko Format pro zahájení operace formátování. 47/61 ks-26t_mm_cz_103

48 Obr Zahájení formátování Vyčkejte několik desítek vteřin a poté stiskněte tlačítko Refresh. Pokud formátování stále probíhá, bude po obnovení stránky tlačítko Start zašedlé. Jakmile bude formátování dokončeno, tlačítko Start bude možné stisknout. Obr Probíhá formátování Stiskněte tlačítko Start. Záznamová aplikace bude jeho stiskem opět spuštěna. ks-26t_mm_cz_103 48/61

49 Obr Spuštění záznamové aplikace Úspěšné spuštění záznamové aplikace bude oznámeno hlášením Application is running at the moment. Obr Informace o běhu aplikace 49/61 ks-26t_mm_cz_103

50 5. DODATEK A Umístění komponent ks-26t_mm_cz_103 50/61

51 6. DODATEK B Obsah programové sady Aktuální programová sada: _KS-26T Download link: IP monitor ASPM1203W Adresář File Popis app_apm.conf Konfigurační soubor ks-26t_aspm1203w_app_20r36c01/a app_apm.sh Spouštěcí skript app_apm.txt Soubor s verzí app_apm.tar.gz Aplikace app_apm.conf Konfigurační soubor ks-26t_aspm1203w_app_20r36c01/b app_apm.sh Spouštěcí skript app_apm.txt Soubor s verzí app_apm.tar.gz Aplikace Kamera - MD8562/B Adresář Soubor Popis ks-26t_md8562_cfg_102 setup.bat setup.lua Konfigurační skript Konfigurační soubor ks-26t_md8562_fw_105a2 MD8562-VVTK-0105a2.flash.pkg Firmware Kamera VPORTP06 Adresář Soubor Popis ks-26t_vportp06_cfg_102 ks-26t_vportp06_cfg_211_102.ini ks-26t_vportp06_cfg_213_102.ini ks-26t_vportp06_cfg_215_102.ini ks-26t_vportp06_cfg_217_102.ini Konfigurační soubor Konfigurační soubor Konfigurační soubor Konfigurační soubor ks-26t_vportp06_fw_116b vportp06_1.1.6._build_ rom Firmware 51/61 ks-26t_mm_cz_103

52 Záznamová jednotka - PPM2110/2T Adresář Soubor Popis ks-26t_ppm21002t_app_30r47c03 Nástroje ks-26t_ppm21002t_ios_10r44 app.conf app.md5 app.tar.gz app.txt ppm21xx_ios_10r44.img ppm21xx_ios_10r44.bat Win32DiskImager Konfigurační soubor Kontrolní součet Aplikace Soubor s verzí Image usb flash disku Spouštěcí dávka Vypalovací nástroj Adresář Soubor Popis vivotek_iw2_11027 IW2_Setup.exe IW2_V _release_note.txt Instalační soubor Soubor s verzí moxa_edscfgui_52 edscfgui.exe Nástroj AmitDeviceDetection_104 AmitDeviceDetection.exe Nástroj amit_ksvcusimulator_trud105_1001 KSVCUSimulator_Trud105.exe Simulátor VCU Acasys Studio Vehicle Profile Directory File Description - ks-26t_vehicle_profile_102.exe Installation file ks-26t_mm_cz_103 52/61

53 7. DODATEK C Konfigurační parametry V následujících tabulkách jsou uvedeny parametry, které slouží k práci s KS nebo jsou využívány pro konfiguraci a servisní operace. Pro některé z parametrů je využit systém Symbolických jmen. Symbolické jméno je v textu předcházejících kapitol uveden Symbolické jméno. Místo tohoto jména je při popisované operaci nutné doplnit Hodnotu, která je uvedena v níže uvedených tabulkách Nastavení IP adres 7.2. Kamery Symbolické jméno Hodnota Rozsah_IP * NB_IP NB_Maska Přehled parametrů, které se vztahují k nastavení kamer. Přihlašovací údaje IP Adresa Umístění Konfigurační šablona Vnější článek A levá 1 ks-26t_vportp06_cfg_211_101.ini Vnější článek A pravá 1 ks-26t_vportp06_cfg_213_101.ini Vnější článek B levá 1 ks-26t_vportp06_cfg_215_101.ini Vnější článek B pravá 1 ks-26t_vportp06_cfg_217_101.ini Vnitřní článek C01 ks-26t_md8562_cfg_ Vnitřní článek C01 ks-26t_md8562_cfg_ Vnitřní článek C01 ks-26t_md8562_cfg_ Vnitřní článek C01 ks-26t_md8562_cfg_ Vnitřní článek C02 ks-26t_md8562_cfg_ Vnitřní článek C02 ks-26t_md8562_cfg_ Vnitřní článek C02 ks-26t_md8562_cfg_100 Symbolické jméno CAM_LOGIN CAM_PASS Hodnota root pass 53/61 ks-26t_mm_cz_103

54 7.3. IP monitor Přehled parametrů, které se vztahují k nastavení IP monitorů. Symbolické jméno Hodnota IPM_A_IP IPM_B_IP IPM_C_IP IPM_D_IP IPM_LOGIN service IPM_PASS remote 7.4. Záznamová jednotka Přehled parametrů, které se vztahují k nastavení záznamové jednotky. Symbolické jméno Hodnota PPM_IP PPM_LOGIN service PPM_PASS remote PPM_MASK PPM_GW ks-26t_mm_cz_103 54/61

55 8. DODATEK D Aktualizace OS PPM21xx Dodatek popisuje postup pro vytvoření USB flash disku, který je určený pro nahrání nové verze operačního systému do záznamové jednotky. Potřebné vybavení Servisní notebook. USB flash disk s minimální kapacitou 4 GB. Image USB flash disku ks-26t_ppm21002t_ios_vvrrr (viz DODATEK B Obsah programové sady) Vytvoření bootovacího usb flash disku Zasuňte USB disk do portu. Dávkou ppm21xx_ios_vvrrr.bat spusťte Win32 Disk Imager. Vyberte jednotku, na kterou je mapován USB flash disk. Zahajte vypalování image kliknutím na tlačítko Write. Obr Write Zkontrolujte, že jste vybrali správnou jednotku a potvrďte volbu kliknutím na Yes. Obr Vyčkejte na provedení operace. Úspěšné provedení vypalování oznámí dialogové okno s textem Write Sucessful. 55/61 ks-26t_mm_cz_103

56 Obr Aktualizace operačního systému do jednotky Pro aktualizaci operačního systému záznamové jednotky je třeba provést následující kroky. Postup Vypnout napájení záznamové jednotky Připojit USB flash disk do libovolného USB portu jednotky. Zapnout napájení jednotky. Zapnutí napájení jednotka signalizuje dlouhým hlubokým tónem. Následuje spuštění aktualizačního skriptu, které trvá cca 1 minutu. Vyčkat na provedení operací, které jsou součástí aktualizace. Obě operace jsou signalizovány zvukem ze spíkru. Jelikož vykonání aktualizačních operací trvá cca 5 minut, je třeba věnovat zvukové signalizaci pozornost. Formátování disku trvá cca 1 minutu, po dokončení se ozve pípání vysokých krátkých tónů zakončené jedním hlubokým dlouhým tónem Nahrávání aplikace indikuje hluboký dlouhý tón s intervalem 4 s Po dokončení operací se ozve vysoký hlasitý dlouhý tón s krátkými mezerami Vypnout napájení jednotky. Zapnout napájení záznamové jednotky. Provést oživení záznamové jednotky dle kapitoly 4.4 Oživení záznamové jednotky. ks-26t_mm_cz_103 56/61

57 9. DODATEK F Kamery 9.1. Zálohování nastavení kamery Zobrazte webové rozhraní kamery zapsáním IP adresy kamery do adresního řádku prohlížeče. K přihlášení použijte uživatelské jméno root a heslo pass. Obr Klikněte na ovládací prvek Configuration. 57/61 ks-26t_mm_cz_103

58 Obr Zapněte rozšířený mód kliknutím na ovládací prvek Advanced mode. Obr Zobrazte v levé nabídce sekci System/Maintenance. ks-26t_mm_cz_103 58/61

59 Obr Přepněte záložku na Import/Export files. Obr Stiskem tlačítka Export vygenerujte soubor backup-md8562-vvtk- 0104a.tar.gz. Soubor přejmenujte dle označení kamery na <jmeno>_tar.gz 59/61 ks-26t_mm_cz_103

60 10. DODATEK H Nastavení času PPM Pro nastavení času záznamové jednotce, pomocí webového rozhraní proveďte následující kroky: Přihlášení do servisního rozhraní Zadání času Spusťte webový prohlížeč a zadejte následující adresu: kde <PPM_IP> je adresa záznamové jednotky. Zadejte přihlašovací údaje PPM_LOGIN, PPM_PASS a stiskněte tlačítko OK. Obr Přihlášení k webovému rozhraní Čas lze nastavit dvěma různými způsoby. Automaticky synchronizovat čas s právě připojeným PC.( aktuální čas z PC bude převeden na UTC a nastaven záznamové jednotce) Manuálně nastavit libovolný čas. Při manuální zadávání času věnujte zvýšenou pozornost správnosti zadávaných údajů! Vhodnější je čas synchronizovat automatickým způsobem. ks-26t_mm_cz_103 60/61

61 Obr Zadání času V závislosti na zvoleném způsobu nastavení zapíšete čas do jednotky stiskem tlačítka Synchronize with PC/Setup manually. Po nastavení času proveďte formátování záznamového média dle kapitoly Formátování záznamového média. 61/61 ks-26t_mm_cz_103
