POPIS TEPLOSMĚNNÉ PLOCHY
|
|
- Luděk Pokorný
- před 8 lety
- Počet zobrazení:
Transkript
1 PRŮMYSLOVÉ CHLADIČE

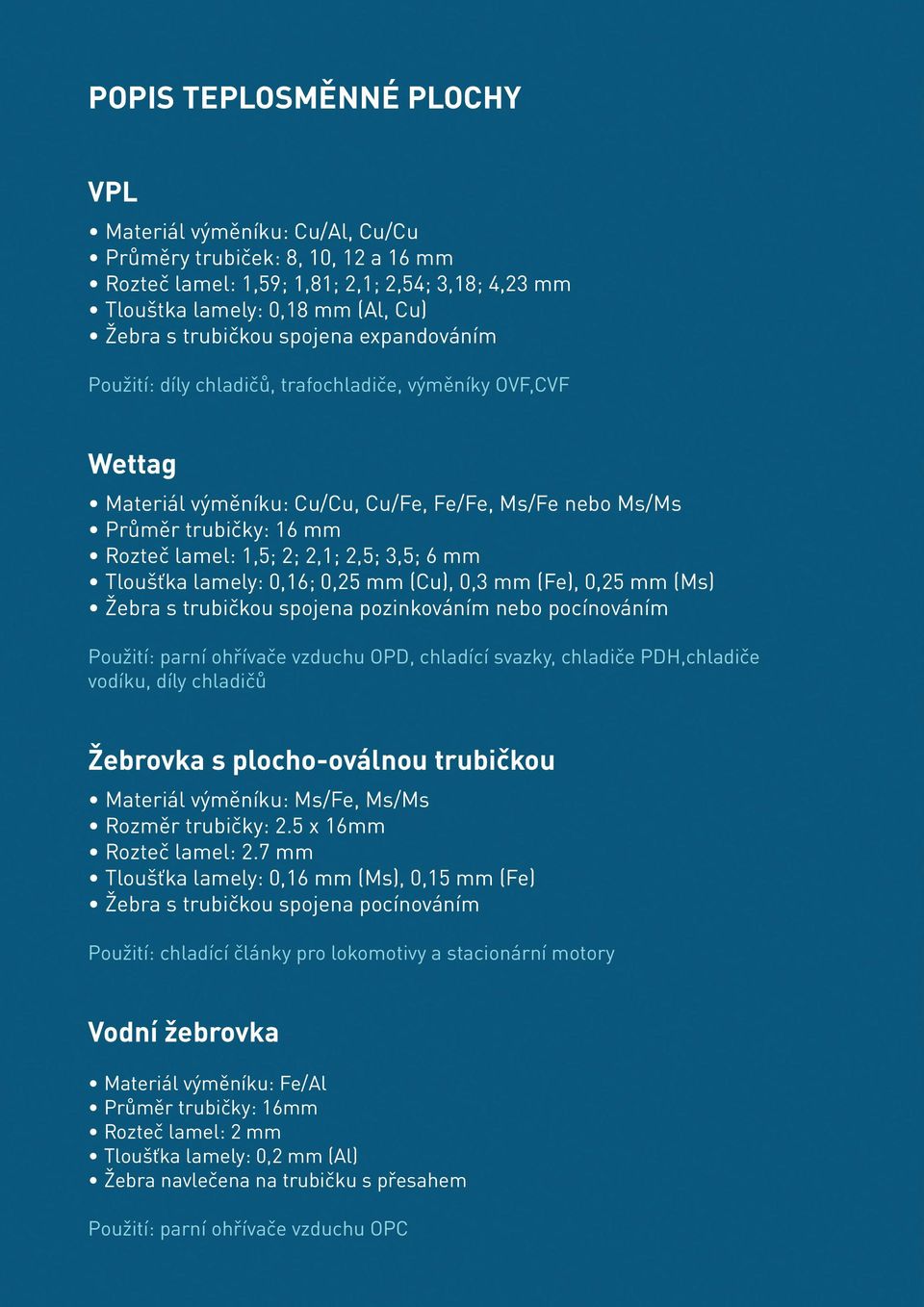

2 POPIS TEPLOSMĚNNÉ PLOCHY VPL Materiál výměníku: Cu/Al, Cu/Cu Průměry trubiček: 8, 10, 12 a 16 mm Rozteč lamel: 1,59; 1,81; 2,1; 2,54; 3,18; 4,23 mm Tlouštka lamely: 0,18 mm (Al, Cu) Žebra s trubičkou spojena expandováním Použití: díly chladičů, trafochladiče, výměníky OVF,CVF Wettag Materiál výměníku: Cu/Cu, Cu/Fe, Fe/Fe, Ms/Fe nebo Ms/Ms Průměr trubičky: 16 mm Rozteč lamel: 1,5; 2; 2,1; 2,5; 3,5; 6 mm Tloušťka lamely: 0,16; 0,25 mm (Cu), 0,3 mm (Fe), 0,25 mm (Ms) Žebra s trubičkou spojena pozinkováním nebo pocínováním Použití: parní ohřívače vzduchu OPD, chladící svazky, chladiče PDH,chladiče vodíku, díly chladičů Žebrovka s plocho-oválnou trubičkou Materiál výměníku: Ms/Fe, Ms/Ms Rozměr trubičky: 2.5 x 16mm Rozteč lamel: 2.7 mm Tloušťka lamely: 0,16 mm (Ms), 0,15 mm (Fe) Žebra s trubičkou spojena pocínováním Použití: chladící články pro lokomotivy a stacionární motory Vodní žebrovka Materiál výměníku: Fe/Al Průměr trubičky: 16mm Rozteč lamel: 2 mm Tloušťka lamely: 0,2 mm (Al) Žebra navlečena na trubičku s přesahem Použití: parní ohřívače vzduchu OPC
3 JANKA patří mezi tradiční výrobce vzduchotechnických zařízení, ventilátorů a průmyslových výměníků. Sídlo společnosti a výrobní závod se nalézá na okraji Prahy. Díky regionálním kancelářím a smluvním partnerům je společnost zastoupena po celém území České a Slovenské republiky. Divize průmyslových chladičů JANKA ENGINEERING s.r.o. zaujímá přední místo mezi výrobci průmyslových chladičů specializovaných na rozličné druhy tepelných výměníků. Tyto produkty jsou dodávány jako součásti do řady strojů a využívají se ve vzduchotechnických a klimatizačních zařízeních, v průmyslu, energetice, železniční a lodní dopravě (např. chladiče do lokomotiv, dieselových motorů, transformátorů a turbogenerátorů). Výměníky jsou standardně určeny pro vnitřní prostředí. Vybrané produkty vyhovují i vnějšímu prostředí, dále SNV a také aplikacím s požadovanou seismickou odolností. Mezi naše spokojené zákazníky patří strojírenské firmy jako ŠKODA PLZEŇ, ČKD, ALSTOM POWER, PBS, ZOS ZVOLEN, SIEMENS, BRUSH SEM a mnoho dalších ROZDĚLENÍ VÝROBKŮ Průmyslové chladiče Chladiče transformátorového oleje Chladiče vodíku Chladící svazky Chladiče PDH Okružní chladiče Chladící články Chladiče a ohřívače Vodní Ohřívač OVC pro klimatizační jednotky Chladič CVF Parní ohřívač Nízkotlaký OPC Vysokotlaký OPD

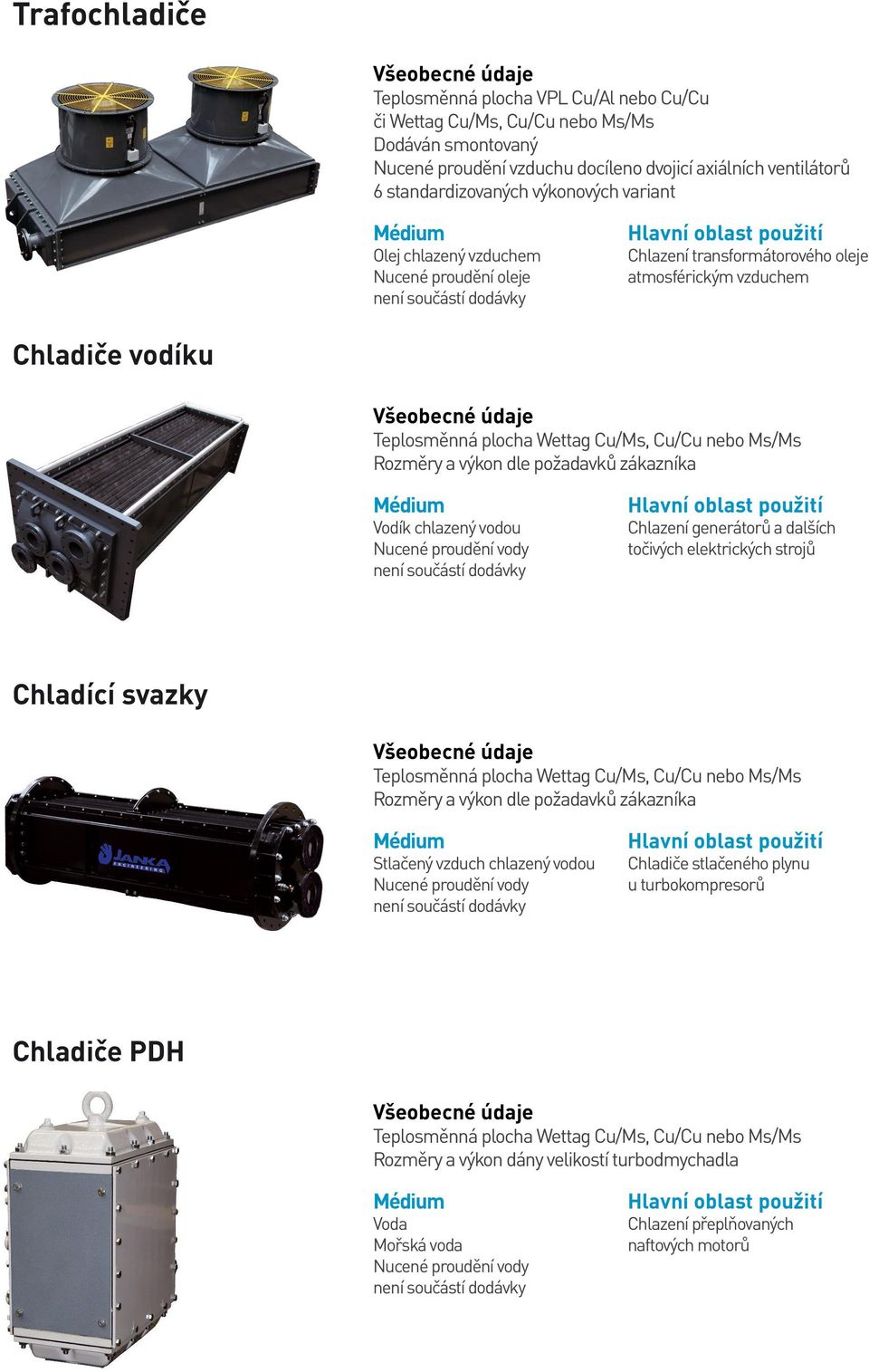

4 Trafochladiče Teplosměnná plocha VPL Cu/Al nebo Cu/Cu či Wettag Cu/Ms, Cu/Cu nebo Ms/Ms Dodáván smontovaný Nucené proudění vzduchu docíleno dvojicí axiálních ventilátorů 6 standardizovaných výkonových variant Olej chlazený vzduchem Nucené proudění oleje Chlazení transformátorového oleje atmosférickým vzduchem Chladiče vodíku Teplosměnná plocha Wettag Cu/Ms, Cu/Cu nebo Ms/Ms Rozměry a výkon dle požadavků zákazníka Vodík chlazený vodou Chlazení generátorů a dalších točivých elektrických strojů Chladící svazky Teplosměnná plocha Wettag Cu/Ms, Cu/Cu nebo Ms/Ms Rozměry a výkon dle požadavků zákazníka Stlačený vzduch chlazený vodou Chladiče stlačeného plynu u turbokompresorů Chladiče PDH Teplosměnná plocha Wettag Cu/Ms, Cu/Cu nebo Ms/Ms Rozměry a výkon dány velikostí turbodmychadla Voda Mořská voda Chlazení přeplňovaných naftových motorů
5 Okružní chladiče vzduchu Přímo na motoru Uvnitř rámu motoru Pod motorem Teplosměnná plocha VPL Cu/Al nebo Cu/Cu či Wettag Ms/Fe, Cu/Fe nebo Cu/Cu Rozměry a výkon dle požadavků zákazníka Vzduch chlazený vodou Chlazení generátorů a turbogenerátorů Chlazení elektromotorů - Chladič možno dodat i s ventilátorem Chladící články s plocho-oválnou trubičkou Teplosměnná plocha Ms/Fe nebo Ms/Ms 15 standardizovaných variant Voda chlazená vzduchem Spalovací motory Chlazení vodního okruhu ve stacionárních motorech, lokomotivách Výměníky pro instalaci do větracích kanálu Vodní ohřívače OVF, chladiče CVF Teplosměnná plocha VPL Cu/Al nebo Cu/Cu 39 velikostí, 1-4 řady ohřívačů a 3-8 řad chladičů Vzduch chlazený vodou Vzduchotechnické zařízení Vzduchotechnické potrubí Parní ohřívače OPC a OPD Teplosměnná plocha Wettag Fe/Fe, Fe/Al nebo Vodní žebrovka Fe/Al 24 velikostních variant, 6 řad Vzduch ohřívaný párou Nucené proudění Vzduchotechnické zařízení Vzduchotechnické potrubí
6 JANKA ENGINEERING s.r.o. Vrážská 143, Praha 5 Radotín Česká Republika janka@janka.cz Tel.: (+420) Fax: (+420) Váš místní prodejce:
Certifikáty ČSN EN ISO 9001:2000. ČSN EN ISO 9001:2000 - příloha. Prohlášení o shodě. Hygienické posouzení klimatizačních jednotek
Hlavní katalog Obsah: Certifikáty...2 Historie...3 AHU jednotky...5 Senator 25 KLM 720-81 500 m 3 /h...6 Senátor 50 KLMV 720-115000 m3/h...10 Ecoair KLME 720-17 800 m3/h...14 KLMQ 750-6950 m3/h...17 Radiální
