Paměti. Prezentace je určena jako pro studenty zapsané v předmětu A3B38MMP. ČVUT- FEL, katedra měření, Jan Fischer, 2014

Rozměr: px
Začít zobrazení ze stránky:

Download "Paměti. Prezentace je určena jako pro studenty zapsané v předmětu A3B38MMP. ČVUT- FEL, katedra měření, Jan Fischer, 2014"

Transkript

1 Paměti Prezentace je určena jako pro studenty zapsané v předmětu A3B38MMP. ČVUT- FEL, katedra měření, Jan Fischer, 2014 A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 1

2 Paměti - základní pojmy Paměťová buňka- element uložení a podržení informace obvykle 1 bit Ano - Ne (neplatí u některých NOR Flash - multilevel ) nonvolatile memory - informace zůstává volatile memory - po vypnutí se informace ztratí zapojení paměťových buněk do matice Slovo (uskupení bitů příslušících k sobě) Ideové uspořádání paměti - z hlediska uživatele - čtení slov - Byte podle přivedené adresy zdánlivě - lineární adresování jednotlivých slov adresa dekodér 1 z N paměťová buňka umístění slova řízení výstupu OE výstupní obvod data A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 2

3 Paměti - paměťová matice Lineární uspořádání paměti na čipu - nemožné ( pruh ) uspořádání paměťových buněk do matice (čtvercové, příp. obdél. matice) adresace buňky v řádku a sloupci výběr (aktivace ) řádku adresovým vodičem ( word line) přivedení informace na bitové vodiče výběr sloupce dekodér řádku adresa řádku paměťová matice adresový vodič (word line) bitový vodič ( bit line) adresa sloupce spínače sloupců dekodér sloupce Data A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 3

4 Paměti - stránka Současné čtení informace z jednoho řádku, uložení do vyrovnávací pam. řádku inf. na jednom řádku stránka - page jeden proces přípravy čtení - načtení stránky do vyrovnávací paměti adresa řádku - stránky paměťová matice postupný výběr podle adresy sloupce u FLASH, DRAM, SDRAM vyr. pam. stránky využití registru stránky při čtení i zápisu DRAM - fast page mode read, přivedení adresy řádku (ROW) jednou, adresa sloupce dále jen postupné přivádění sloupcových adres - Column spínače sloupců dekodér sloupce rychlé ukládání po jednotlivých Byte do reg. stránky, paralelní přesun po sloupcích do buněk jedné stránky Page mode Page mode (sector) - jediný režim u NAND FLASH (flash disků, pam. karet) pomalé - současné - paralelní čtení, (zápis) velkého množství inf. z (do) buněk A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 4 Data

5 Paměti - pam. matice x8, x16, x 32 Paměti o organizaci x8, x16, x32 modifikace paměťové matice pro každý bit - samostatná matice - pole Px z každé matice přivedení inf. na výstup současné čtení a přivedení dat na vstupy Ox ( O7 - O0) Dekodér řádků P 0 P 1 P 2 P 3 P 4 P 5 P 6 P 7 O0 - LSB (Least Significant Bit) nejnižší váha O7 - MSB (Most Significant Bit) nejvyšší váha Např. AT29C010 (1 Mbit) 128 k x8 matice 1024 x 1024, stránka 128 Byte, 128 x 8 = 1024 O 0 O 1 O 2 O 3 O 4 O 5 O 6 O 7 Označování signálů pamětí: Adresovací vstupy A0 - LSB... A15 - MSB, vždy označené A datové výstupy O7, -datové vstupy / výstupy: označ. DQ7, I/O7 různé podle výrobce a typu pam. A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 5

6 Paměti druhy Paměti v mikroprocesorovém systému - ROM a RWM ROM - Read Only Memory - pamět s definovaným obsahem, pouze k čtení Mask ROM - obsah definován při výrobě maskou propojení PROM - Programmable ROM - programovatelná pam. EPROM - Erasable PROM - mazatelná pam. EEPROM - Electricaly Erasable PROM - elektricky mazatelná paměť FLASH (ROM) - po blocích elektricky mazatelná paměť RWM - Read - Write Memory - paměť pro zápis, čtení RAM - Random Access Memory (paměť s náhodným přístupem)- (RWM) DRAM - Dynamická RAM (RWM ) FIFO - First In First Out (RWM ) typy paměťové buňky MOS pamětí ROM - EEPROM, FLASH - paměťový tranzistor MOS (modifikace vlastností), RWM - bistabilní klopný obvod, paměťový kondenzátor s výběrovým MOS tranzistorem A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 6

7 Paměti - asynchronní Paměti asynchronní - požadavek na čtení může přijít v libovolném okamžiku a s jistým zpožděním se objeví data Požadavek na zápis může přijít v libovolném okamžiku a s jistým zpožděním se data zapíší do paměti A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 7

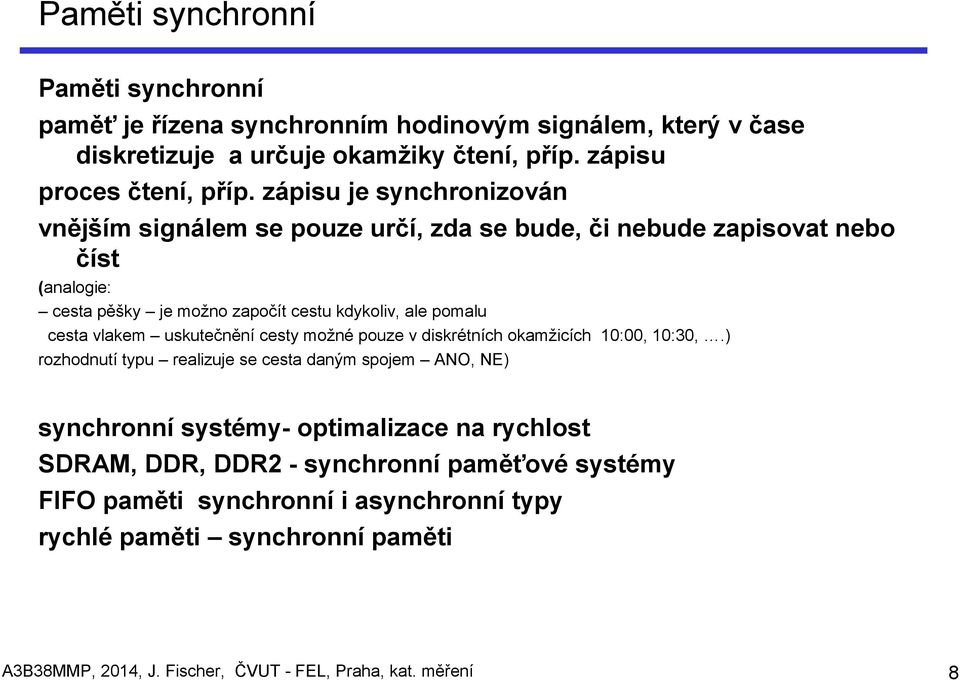

8 Paměti synchronní Paměti synchronní paměť je řízena synchronním hodinovým signálem, který v čase diskretizuje a určuje okamžiky čtení, příp. zápisu proces čtení, příp. zápisu je synchronizován vnějším signálem se pouze určí, zda se bude, či nebude zapisovat nebo číst (analogie: cesta pěšky je možno započít cestu kdykoliv, ale pomalu cesta vlakem uskutečnění cesty možné pouze v diskrétních okamžicích 10:00, 10:30,.) rozhodnutí typu realizuje se cesta daným spojem ANO, NE) synchronní systémy- optimalizace na rychlost SDRAM, DDR, DDR2 - synchronní paměťové systémy FIFO paměti synchronní i asynchronní typy rychlé paměti synchronní paměti A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 8

9 Paměti Ideové schéma - diodová paměť dekodér 1 z 8 adres. vstupy A2 A1 A0 C B A O 0 O 1 O 7 +U 4 x R W_0 W_7 D D3 MSB datové výstupy D0 LSB A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 9

10 Paměti MOS Non - volatile memory - Nevolatilní paměti - podrží svůj obsah i při vypnutém napájení definice informačního obsahu MOS technologie - MOS paměťový tranzistor T na křížení řádkového vodiče word- line - W a sloupcového vodiče bit- line - B ideové schéma aktivace W, výběr sloupce C, výstup infor. - podle stavu T tranzistor nede nevede MASK ROM, v technologii výroby (masky pro expozici při fotolitografii) určují, zda je tranzistor funkční, nebo není (tlouštkou izolantu, propojením) MASK ROM - pevná paměť programu mikropočítačů při hromadné sériové výrobě (spotřební elektronika), BOOT ROM v DSP realizace jako MASK ROM ekonomické - při od sériiích kusů a více. MASK ROM - pro pevný firmware mikrořadiče ( boot loader ) CMOS technologie používaná pro výrobu rychlých DSP a mikrop. je vhodná i pro výrobu MASK - ROM (to často neplatí u FLASH) W C T C T +U B R výst. obvod A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 10

11 MOS paměťový tranzistor s plovoucím hradlem Plovoucí hradlo - floating gate; el. izolované hradlo plovoucí hradlo S G n + n + řídící hradlo izolant D S U G G = 12 V U D = 5 V D n + n + Programování - přeskok N kanál horkých elektronů (hot electrons) z při velké intenzitě proudu kanálem působení záporného náboje na plovoucím hradlu proti poli řídicí elektrody efekt - změna charakteristiky MOS tranzistoru - programování vodivosti Přiložení čtecího napětí U C na gate: nenaprogramovaný tranz. a) vede naprogramovaný tranz. b) nevede 1 tranzistor 1 bit informace (výjimka multilevel.) PROM (Programmable Read Only Memory) elektricky programovatelná paměť P substrát. I DS bez prog. a b naprog. P U C U GS A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 11

12 Paměti EPROM- Erasable PROM Programování koincidenční adresování programovaného T podmínka vzniku horkých. el. kladné napětí na elektrodách G i D tranzistoru vodič W - zvýšené napětí ( +12V) vodič B- +5V ( +6, 25 V) W 0 C 0 T C0 výst. obvod + C 1 T C1 Uchování náboje na plovoucím hradle, garantováno 10 a více let - W 1 + T F00 T F01 Možnost mazat - způsobit zpětný přeskok elektronů z plov. hradla, dodáním dostatečně velké energie ultafialovým zářením, vln. délka 257,3 nm a dávce 15 W.s/cm 2, Paměti EPROM keramické pouzdro s okénkem z křemenného skla T F10 B 0 T F11 B 1 A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 12

13 Paměti OTP (EPROM) Keramické pouzdro - drahá výroba, levné plastové pozdro čip EPROM, v plastu, možnost programovat ( bez možnosti mazání)- jednou programovatelné OTP verze (One Time, Programmable), pozor provedení OTP u pamětí, ale i u pamětí programu některých mikropoč. pro sériovou výrobu, Pozn. OTP také některé spec. paměť. lokace v uproc. uložení unik. čísla,.. OTP - programovatelné u uživatele ( jak programovat 1000 ks a více?) Varianty jako (CMOS Expess ROM,..) programovatelné u výrobce Zajištění elektrického naprogramování před výstupním testem u výrobce. Ekonomické i při menším počtu kusů než MASK ROM nižší náklady při vlastním programování A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 13

14 Paměti ROM, EPROM, FLASH Paměti signály: adresové A0 (LSB)...A14,... datové D0 (LSB)... D7 (MSB) řídicí signály /CE, /OE aktivace čipu (Chip Enable) /CE, aktivní v L pokud /CE = H, neaktivní, malý odběr, aktivace výst. budiče - L (Output Enable) /OE paralelní paměť - paralelní rozhraní paralelně dat, adresy, říd. signály adresa A4 - A9 A12 - A14 I/00 data I/07 CE OE U CC dekodér řádků řízení vstupu dat 512 * 512 paměťová matice spínače sloupců dekodér sloupců A0 - A3 A10, A11 V PP A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 14

15 Paměti ROM, EPROM, FLASH - cyklus čtení Paměti signály: přivedení platné adresy ADR aktivace /CE, /OE, se zpožděním odezva - data ( analogie - příklad, společný odjezd v čase C) aby byla k dispouici data v C, musí být s příslušným předstihem aktivovány jednotlivé signálu Pokud má některý zpoždění, opoždění reakce celé paměti. deaktivace /CE nebo /OEvýstup přechází do stavu vysoké impedance (3. stav) data a platná ještě t OH data hold ADR CE OE výstupní data t A A t CE t OE t RC C t OH platná data Třídění pamětí podle t AA obdobný cyklus čtení - paralelní paměti EEPROM, FLASH, SRAM,, znát! A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 15

16 Paměti EPROM typy, označení Označení 27 a poč. kilobitů tedy 2716 (historie) 16 kilobitů, organizace x 8 bitů, Byte tedy 2k x 8 bitů, znak 27 symbolizuje EPROM (podobně 8751 verze CPU 8051 s EPROM) číslo 7 - často svázáno s EPROM verzí ( Podobně číslo 8 na druhé pozici označení obvodu svázáno s FLASH technologií 12V prog., a číslo 9 s FLASH technologií pro 5V - AT 89C51, paměť Flash AT29C010) 27256, ( technologie NMOS - ) Varianty s C - technologie CMOS 27C256, 27C512,.. 27C010 ( 1Mbit) 128 k x8, 27C020, 27C040, 27C080 Stanoveno rozložení vývodů na pouzdře (mimo jiné) JEDEC standard stejné označení, např 27C040 - shodné vývody, funkce, kapacita a organizace různé rychlosti, ale stejný způsob specifikace parametrů), vzájemná záměna. A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 16

17 Paměti EPROM typy, označení Typy: kapacita org. typ vývodů 64 kbit 8 k x 8 27C kbit 16 k x 8 27C kbit 32 k x 8 27C kbit 64 k x 8 27C Mbit 128 k x 8 27C Mbit 64 k x16 27C Mbit 256 k x 8 27C Mbit 128 k x16 27C Mbit 512 k x 8 27C Mbit 1M x 8 27C A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 17

18 Paměti EPROM,.. vývody Stanoveno rozložení vývodů na pouzdře (mimo jiné) JEDEC standard stejné označení, např. 27C040 - shodné vývody, funkce, kapacita a organizace různé rychlosti, ale stejný způsob specifikace parametrů), vzájemná záměna. A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 18

19 Paměti EEPROM Electrically Erasable Programmable Read Only Memory Navazuje na EPROM, odlišný způsob programování, Fowler Nordheim tunelování velmi tenká vrstva izolantu mezi elektrodou Drain a plovoucím hradlem Přivedením napětí na elektrody G a D, velká intezita el. pole, přeskok elektronů přes barieru Programování tunelováním, mazání tunelováním (opačné orientace napětí) K paměťovým tranzistorům musí být připojeny další pomocné tranzistory pro výběr. Více tranzistorů na bit, složitější struktura Možnost programování a mazání po jednotlivých Byte v obvodu při normálním napájení ( + 5 V, příp. 3.3 V). Na čipu obvod nábojové pumpy (násobič napětí) A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 19

20 Paměti EEPROM Paralelní paměti EEPROM 28C64, 28C256, 28C010 (64, 256, 1024 kbitů), obdobné rozložení pinů na pouzdře jako EPROM, možnost programování v obvodu Dříve používané jako alternativa EPROM, V současnosti EEPROM používané jako paměť dat (paměť pro konstanty, nastavení přístroje, kalibrační konstanty) Příklad - SIM karta mobilní telefon obsahuje EEPROM jako paměť čísel Sériové paměti EEPROM s rozhraním IIC bus, microwire, SPI, typy 24C02, 24C256, 93C46, 93C56 microwire známé konfigurační paměti, síťové karty, zvukové karty 25C256, 25C512 SPI 256, 512 kbitů, (podobné M25P64 SPI FLASH, 64Mbitů) Heslo EEPROM emulation míní se použití paměti pro záznam konstant a jejich modifikaci po Byte uživatelským programem A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 20

21 Sériové paměti EEPROM Sériové paměti EEPROM s rozhraním IIC bus, microwire, SPI, využitelné pouze jako datové paměti typy 24C02, 24C256, 93C46, 93C56 microwire známé konfigurační paměti, síťové karty, zvukové karty 25C256, 25C512 SPI 256, 512 kbitů, (podobné M25P64 SPI FLASH, 64Mbitů) Heslo EEPROM emulation míní se použití paměti pro záznam konstant a jejich modifikaci po Byte uživatelským programem A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 21

22 Paměti EEPROM Programování EEPROM po Byte trvání jednotky ms programování v režimu stránky PAGE u EEPROM se obvykle nemusí programovat všechny Byte na stránce ( u pamětí FLASH ANO) A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 22

23 Paměti FLASH, typ. NOR Paměťová buňka, floating gate, programování hot electrons upravená struktura paměťového tranzistoru struktura paměti obdobná paměti EPROM, Byte write programování Byte, Page Write -programování stránky - buňky ležící v jednom řádku (i menší stránky) se programují najednou, zvýšení efektivní rychlosti programování Programování - v programátoru ( Beeprog - Elnec, a pod.) mazání, Uživatelské programování - v aplikaci, přivedení dat a řídicích slov do paměti Možnost elektrického mazání tunelováním, nelze mazat jednotlivé tranzistory (není koincidenční adresování) První FLASH - mazání celé paměti, BULK erase hromadné mazání čipu nebo mazání sektorů, příp. sector Erase programování (horkými elektrony) programování 10 ky až 100 ky us, mazání pomalejší 10 ky až 100 ms a více, odlišné podle typu paměti Zapisovat je možno pouze do vymazané paměťové buňky, mazání, programování pomalejší než prosté čtení A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 23

24 Paměti FLASH v mikrořadičích FLASH NOR jako interní paměť programu mikrořadičů AT89C51RC2, ADuC843, ale i STM32F103 ( ARM Cortex M3) někdy jejich využití jako náhrady EEPROM- pro záznam dat (viz - kalibrační konstanty přístroje cvičení) V mikropčítačích a mikrořadičích - potřeba rychlé paměti, (reálná doba přístupu FLASH ns?? omezení rychlosti, načítání více Byte současně ( 64 bitů,..) Někdy řešení BURST mode ( ADSP BF504F)- stránkový přístup Paměť Flash pomalejší než interní paměť SRAM, kritické části programu přesun z FLAS do RAM A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 24

25 Další paměti Další informace použité a prezentované při přednášce: Paměti EEPROM se sériovým rozhraním SPI, IIC BUS, Microwire příklady: Atmel 25C256 - SPI EEPROM, AT45DB041B SPI Flash Spansion Am29LV160B paralelní FLASH Atmel 24C512 sériová EEPROM s rozhraním IIC Bus princip zápisu Page mode, výhody, vysvětlení postaty zrychlení zápisu, Použití sériových EEPROM v přístroji a zařízení, příklady, Pojem - NOR Flash paměť A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 25

26 Srovnání paměti FLASH NOR a FLASH NAND Paměti FLASH NOR paměť buňka 3 přívody, bitový vodič, slovní vodič, GND, problém hustoty zvýšení hustoty integrace- paměťový tranzistor ve skupině 16 (8) tranzistorů napojení pouze 2 vodiči, W 0 W 1 B 0 B 1 A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 26

27 Paměti FLASH NAND Paměti FLASH NAND pouze jako datové paměti, nelze je využít jako paměti programu ( tedy, že by se přímo četl instrukční kód paměti, není možný náhodný přístup ke čtení BYTE, význam- čtení po sektorech, Hhromadné čtení mnoha tisíc bitů naráz ( v množství je síla ) Jeden cyklus čtení NAND FLASH je pomalý?? us, ale současné čtení více sektorů naráz, rychlost. NAND není 100 procent dobrých buňek, postupné poškozování (viz FLASH disk) správa vadných sektorů,.. pam. karta, Flash disk správa zajištěna paměť NAND FLASH jako součástka - nutno správu zajistit programem kontrola po zápisu dat, A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 27

28 Paměti RWM Paměťová buňka SRAM 4 T (také používaná v NMOS) stálý proudový odběr /B W Ucc R1 R2 výběr slova B /B, B bitové vodiče u rychlých CMOS SRAM, operace přednabití /B, B, mezi L a H rozdílový zesilovač na /B a B, přivedení informace z buňky podle W rychlé překlopení z nestabilního stavu (analogie přesné laboratorní váhy) T3 T1 T2 T4 Ucc /B B W T3 T4 6 T paměťová buňka použita technologie CMOS T5 T6 velmi nízký statický proudový odběr T1 T2 A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 28

29 Dvoubránové paměti RAM Paměťová buňka dvoubránové paměti Ucc /BL /BR BR BL R1 R2 W_L T3 T4 W_R T5 T6 T1 T2 A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 29

30 Paměti RWM - SRAM, matice Uspořádání paměťových buněk v paměťové matici - SRAM dekodér řádku R1R2 Ucc R3 R4 R5 R6 R7R8 A0, A1 dekodér sloupce A2, A3 Din Dout /CS /WE /OE A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 30

31 Paměti SRAM Organizace (x1 bit, x4 bit - staré) x bitů, x16 bitů klasické CMOS SRAM, nízkopříkonové, označení často začíná 62xxx 6264, 62256, doby přístupu desítky až přes 100 ns, adresové vstupy, datové vstupy/ výstupy, řídicí signály SRAM: /CS výběr čipu, (chip select) ( někdy více /CS /OE řízení výst. budiče - (output enable) /WE povolení zápisu (write enable) A14 - A0 D7 - D0 OE CS WE KM paměťové pole RAM Rozložení vývodů- JEDEC standard, vždy stejně ( EPROM) a (SRAM) shodné rozložení signálů na pouzdře adresy, data, /OE, /CS (resp. /CE), GND, Ucc, SRAM navíc /WE Rychlé SRAM, ( jako vyrovnávací paměti) doby přístupu přibl. 10 ns. A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 31

32 Paměti SRAM - cyklus zápisu Přivedení adresy a platných dat významný okamžikukončení aktivity /WE nebo /CS (který dříve) ukončení podmínky WE x CS = 1 ADR CS t AS t WC t CW t WP data stabilní: t DW před aktiv. hranou předstih dat (set up time) t DH po náběžné hraně zapisovacího přesah dat (hold time) impulsu /WE ( příp. /CS) WE vstupní data ( OE = H ) Z t DW platná data t DH A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 32

33 Paměti SRAM - cyklus čtení Cyklus čtení, obdobný jako u EPROM, FLASH,. ADR t RC t CO CS /CS výběr čipu - ( Chip Select) t OE /OE - povolení výstupu OE t AA (Output Enable) - aktivace výstpních budičů, jinak ve stavu vysoké impedance výstupní data ( WE = H) C platná data A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 33

34 Paměti SRAM - řídicí signály Význam řídicích signálů paměti SRAM, stavy /CS výběr čipu (chip select) /CS = L čip bude reagovat na řídicí signály /CS = H obvod je v neaktivním stavu nízkého proudového odběru /CE povolení čipu (chip enable) v funkce výběru čipu ( jako /CS) z hlediska uživatele stejná funkce, (/CS u Low power RAM, /CE spíše u rychlých SRAM, s vyšším klidovým odběrem) /OE povolení výstupu (output enable) /WE povolení zápisu (write enable) /CS /WE /OE mód činnosti I/O vývody odběr I H X X klidový stav vysoká imp. I SB L H H zákaz výstupu vysoká imp. I CC L H L čtení D OUT I CC L L X zápis D IN I CC I SB - (standby), klidový proud paměti v neaktivním stavu A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 34

35 Async. Fast SRAM 1M x 16 SRAM - IS61WV102416BLL firma ISSI, Ucc= 3,3V, 1 M x 16 bitů, min. doba přístupu 8 ns ( /CE povolení čipu (chip enable) /OE povolení výstupu (output enable) /WE povolení zápisu (write enable) /UB řízení horního (upper Byte) bajtu /LB řízení dolního (lower Byte) bajtu A 19 - A 0 adresové vstupy I/O 15 I/O 0 datové vstupy - výstupy A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 35

36 Časové diagramy - Async. Fast SRAM 1M x 16 SRAM - IS61WV102416BLL firma ISSI, Ucc= 3,3V min. doba přístupu 8 ns ( Čtení, /CE = /OE = L paměť stále aktivována změna dat na výstupu dána pouze změnou adresy Čtení, řízení vstupů /CE, /OE /CE =H funkce - power down A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 36

37 SRAM - 4Mb Async. Fast SRAM Příklad standardní současné standardní SRAM Samsung K6R4008V1D 512K x 8 U CC = 3,3 V t AA = 8 (10) ns Podobně varianty 256 k x16 diskuse - k čemu je CLK Gen, Pre-Charge Circuit A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 37

38 Časové diagramy - 4Mb Async. Fast SRAM - A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 38

39 Časové diagramy SRAM - orientace v údajích - A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 39

40 Synchronní SRAM Synchronní SRAM 256k x 32 ISSI typu IS61LPS25632A použita jako záznamová paměť v osciloskopu Rigol DS 1052E (obdoba Agilent, (viz osciloskop. cvičení měření a senzory) 2 bit čítač Burst A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 40

41 Synchronní SRAM IS61LPS25632A A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 41

42 Synchronní SRAM IS61LPS25632A použita v osciloskopu Rigol DS 1052Eobdoba Agilent, cvičení SM) CLK synchr. hod.sig /GW synchr. global write /CE, /CE2, CE2 synchr. chip enable /OE output enable MODE výběr druhu burst. A synchr. adr. vstupy /ADSP nebo /ADSC aktivace burs BURST rychlé čtení dat ze 4 sousedních lokací A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 42

43 Synchronní SRAM IS61LPS25632A synchronní cyklus čtení CLK synchr. hod.sig /GW synchr. global write /CE, /CE2, CE2 synchr. chip enable /OE output enable MODE výběr druhu burst. A synchr. adr. vstupy /ADSP nebo /ADSC aktivace burs BURST rychlé čtení dat ze 4 sousedních lokací BURST čtení 1 adr. lokace - čtení A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 43

44 Dvoubránové paměti Zdvojená funkce, do každé buňky přístup z leva i zprava buňky dvoubránové paměti ( pozor - rozdíl od tzv. dvoubránové paměti, kde se pouze přepínají adresové, datové signály ke standardní SRAM) (analog. poštovní přihrádka) Libovolný přístup, pouze kolize A9 L - A0 L snaha o současný zápis do stejné buňky ve stejný čas ( L i R) čtení z buňky při současně probíhajícím ( a nedokončeném) zápisu a čtení téže buňky Pozastavení později začaté činnosti signálem ( /BUSY) A9 R - A0 R I/O0 L - I/O7 paměťové I/O0 L R - I/O7 R pole OE OE L s dvoust. R CE L přístupem CE R R/ W L R/ W R INT L BUSY L IDT 7130 arbitrážní logika INT R BUSY R A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 44

45 Dvoubránové paměti - typy Dvoubránová paměť, specializovaná součástka, problém s dostupností menších množství příklady standardních typů - malé kapacity kapacita org. typ výr. vývody pozn. 8 kbit 1k x Id, Cy, Am 48, 52* master 8 kbit 1k x Id, Cy 48, 52* slave 16 kbit 2k x Id, Cy 48, 52* master 16 kbit 2k x Id, Cy 48, 52* slave 32 kbit 4k x Id, Cy 48, 52* 64 kbit 8k x Id 68* 16 kbit 2k x Id PQFP132 čtyřbránová RAM Použití pro předávání dat mezi dvěma procesory (telegramy) signály /INT L, /INT R - zápis do n max buňky (příp n max -1 ) z jedné strany generuje přerušemí pro stranu druhou, využití - data připravena (signalizace), (analogie - výzva k vyzvednutí zásilky) Rozšíření na 16 bitů slovo typy, master, slave - z hlediska generace Busy. A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 45

46 Paměti FIFO Paměťová buňka dvoubránové paměti, na čipu dva nezávislé čítače (zápisový a čtecí) pro čtecí čítač nesmí (ani nemůže) předběhnout zápisový čítač, FIFO je sekvenční obvod, nutno nulovat - RESET, /RS, EF FF HF D vstup dat 9 bitů W zápis logika příznaků čítač a řídicí logika zápisu pole dvoubránové RAM čítač a řídicí logika čtení nulovací logika čtení řízení výst. budičů Q výstup dat 9 bitů R RT RS nulování /R Sig. čtení, má význam /OE /W zapisovací signál, má význam /CS /RT Retransmit příznaky: /EF empty Flag /FF /Full Flag /HF Half Full Flag A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 46

47 Paměť FIFO- řízení Pro zápis - rozhoduje náběžná hrana /W ( asynchronní FIFO) Předstih, přesah dat. R t RC t A t RR t A t RPW t RHZ t RHZ Q 0 -Q 8 výst. data platná výst. data platná t WC W t WPW t WR t DS t DH D 0 -D 8 vst. data platná vst. data platná A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 47

48 Paměti FIFO - typy Asynchronní paměti FIFO, 7202, generické typy, stejné uspořádání - řada výrobců kapacita org. typ výrobce výv. A/S pozn. 2 kbit 256 x Id, Am, Ti 28 A 5 kbit 512 x Id, Cy, Am, Ti, Sa 28 A Sa. 75C01 9 kbit 1k x Id, Cy, Am, Ti, Sa 28 A Sa. 75C02 18 kbit 2k x Id, Cy, Am, Ti, Sa 28 A Sa. 75C03 36 kbit 4k x Id, Cy, Am, Ti 28 A 72 kbit 8k x Id, Cy, Am 28 A 144 kbit 16k x Id 28 A 288 kbit 32k x Id 28 A 18 kbit 2 k x Id, Ti 32 S prog. flag /AE, /AF 16 kbit 2 k x Id 44* A par./sér. FIFO 18 kbit 1k x Id 52* S obousměr. FIFO Cyklus zápisu, čtení ns A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 48

49 Paměti FIFO - synchronní typy Vyšší frekvence zápisu - rychlejší, synchronní paměti FIFO (50 až 100 MHz), synchronní ( hodinový signál), signály /W a /R pouze ve funkci kvalifikátorů, zda v příslušném hodinovém cyklu proběhne, nebo neproběhne zápis, případně čtení. skutečný okamžik zápisu a čtení je určen hodinovým signálem. (analogie - doprava), časová optimalizace vnitřních dějů v paměti. Rychlé řadiče USB Cypress, Texas, FTDI funkce jako -synchronní nebo asynchronní FIFO, podle konfigurace. Z hlediska zápisu - obdoba chování paměti FIFO. Obdobně režimy zápisu asynchronní pomalejší, ale obvodově jednodušší realizace) synchronní rychlejší, ale obvodově náročnější. A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 49

50 Dynamické paměti RWM Vyšší hustota,1tranzistor _C 1 bit sloupcové čtecí vodiče paměťový kapacitor C p nutnost obnovení náboje (přečtením se informace za pomoci čtecích zesilovačů obnovuje Refresh obnovení obnovení informace v celém čteném řádku, viz heslo PAGE Dynamické paměti typu Fast Page, adresy řádku + /RAS, adresy sloupce + /CAS Multiplexní adresování heslo Fast Page Mode Read EDO RAM (Exteded data Output) SDRAM - synchronní DRAM výběr řádku 2 výběr řádku 1 podpora SDRAM procesory obsahují řadič pro spolupráci vyšší procesory ARM, signálové procesory, SDRAM v PDA, mobilní telefony s oper. systémem, (boot operačního systému do SDRAM) Cp Cp k čtecím zesilovačům Cp Cp k čtecím zesilovačům A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 50

51 Dynamické paměti SDRAM Micron, SDRAM 32M x16, signály CS# ( chip select), WE # write enable), RAS # ( Row addr. s.), CAS # (column addr. s.), CLK (clock), CKE (clock enable) Data 16 bitů hod. sig. CLK Adresy řádek A(12:0) sloupec (9:0) multiplexně výběr banky BA(1:0) A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 51

52 Dynamické paměti SDRAM Příkazy SDRAM A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 52

53 Dynamické paměti SDRAM Aktivace nastavení adresy A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 53

54 Dynamické paměti SDRAM Příkaz zápis (CAS # = L + WE # =L) čtení, ( CAS #= L + WE # = H) A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 54

55 Pro další studium a pro pochopení problematiky polovodičových pamětí je vhodné využít též katalogových příslušných pamětí, které jsou též umístěny na www stránkách předmětu. Tento materiál je určen pouze pro studenty předmětů A3B38MMP, při přednáškách a domácí přípravě. Slouží především jako grafický podklad a přehled hesel k přednášce. Studium tohoto materiálu nenahrazuje účast na přednášce, která mimo jiné obsahuje výklad k prezentaci i další vysvětlení a výklad u tabule. Tento materiál nesmí být využíván k jiným účelům ani publikován jinou formou. Jan Fischer 2014 A3B38MMP, 2014, J. Fischer, ČVUT - FEL, Praha, kat. měření 55
