ATOM SL 3.0 / 5.0 / 6.0 CYKLOCOMPUTER / CYKLOPOČÍTAČ

Transkript

1 ATOM SL 3.0 / 5.0 / 6.0 CYKLOCOMPUTER / CYKLOPOČÍTAČ ČESKY / SLOVENSKY

2 ÚVOD Blahopřejeme k zakoupení tachometru Blackburn řady Atom. Tachometry Blackburn jsou vyráběny pouze z nejkvalitnějších materiálů a pomocí nejlepších výrobních postupů. Tato příručka je nedílnou součástí balení tachometru Blackburn. Pečlivě si ji pročtěte a používejte ji při provádění prvního programování a používání jednotky. Až se zcela seznámíte s funkcemi tachometru Blackburn, uložte příručku na bezpečné místo, abyste ji měli k dispozici pro budoucí potřebu. FUNKCE ŘADY ATOM SL FUNKCE Rychlost ŘADY ATOM SL Rychlost Průměrná rychlost Průměrná MAX. RYCHLOST rychlost MAX. UJETÁ RYCHLOST VZDÁLENOST UJETÁ Počítadlo VZDÁLENOST ujetých kilometrů Počítadlo Doba jízdyujetých kilometrů Doba Časové jízdy údaje Časové Rozměry údaje kol Rozměry PŘEDPOKLÁDANÁ kol DOBA DO PŘÍJEZDU PŘEDPOKLÁDANÁ Teplota DOBA DO PŘÍJEZDU Teplota Výškoměr Výškoměr Náklon Náklon Celkové převýšení Celkové Max. převýšení Max. Nastavení převýšení 2. kola Nastavení Kadence 2. kola Kadence ATOM SL / / /

3 SOUÐÁSTI SOUČÁSTI ČESKY CESKY

4 SOUÐÁSTI SOUČÁSTI FUNKCE ŘADY ATOM SL Jednotka tachometru 2. Přední snímač rychlosti 3. Zadní snímač rychlosti 4. Snímač kadence 5. Magnet na paprsek kola 6. Magnet na hřídel 7. Montážní držák s drátem 8. Bezdrátový montážní držák 9. Pryžová podložka 10. Suchý zip 11. Zajišťovací pásky ATOM SL / / /

5 BATERIE Přístroje Blackburn Atom jsou napájeny lithiovou 3voltovou baterií CR2016/CR2032. Za běžných podmínek vydrží tato baterie přibližně jeden rok. INSTALACE/VÝMĚNA BATERIE PŘÍSTROJE Pomocí malého křížového šroubováku otáčejte šrouby proti směru hodinových ručiček, dokud se neuvolní kryt. Pomocí malé mince sejměte kryt baterie bezdrátového snímače. INDIKÁTOR STAVU BATERIE Tachometr Snímač rychlostisnímač kadence INDIKÁTOR STAVU BATERIE SL Jednotka tachometru 2. Snímač rychlosti 3. Snímač kadence ČESKY CESKY

6 INSTALACE Atom SL Tachometr Blackburn Atom SL využívá jeden snímač s drátem připevněný k přední vidlici. INSTALACE DRÁTOVÉHO SNÍMAČE RYCHLOSTI A DRŽÁKU 1. Pomocí zajišťovacích pásků připevněte ke kterékoli vidlici snímač kola. Pásky zcela nedotahujte. 2. Na stejnou stranu kola připevněte na paprsek kola magnet plnicí funkci snímače. 3. Polohu snímače a magnetu nastavte tak, aby magnet míjel snímač ve vzdálenosti 1 3 mm. 4. Zbývající drát a držák veďte směrem nahoru po vidlici a zajistěte je páskou. Přebývající drát omotejte kolem lanovodu přední brzdy a ponechte držák dostatečně volný, aby dosáhl na řídítka. Připevněte držák na řídítka nebo představec. Dotáhněte magnet a zajišťovací pásky. 1 3 mm Snímač Snímač Magnet Přední kolo ATOM SL / / /

7 INSTALACE Atom 3.0/5.0 Tachometr Blackburn Atom 3.0/5.0 využívá jeden bezdrátový snímač připevněný k přední vidlici. INSTALACE BEZDRÁTOVÉHO SNÍMAČE RYCHLOSTI A DRŽÁKU 1. Pomocí zajišťovacích pásků připevněte ke kterékoli vidlici snímač kola. Pásky zcela nedotahujte. 2. Na stejnou stranu kola připevněte na paprsek kola magnet plnicí funkci snímače. 3. Polohu snímače a magnetu nastavte tak, aby magnet míjel snímač ve vzdálenosti 1 3 mm. Dotáhněte magnet a zajišťovací pásky. 4. Připevněte držák na řídítka nebo představec. 1 3 mm Snímač Snímač Magnet Přední kolo Max. 22" ČESKY CESKY

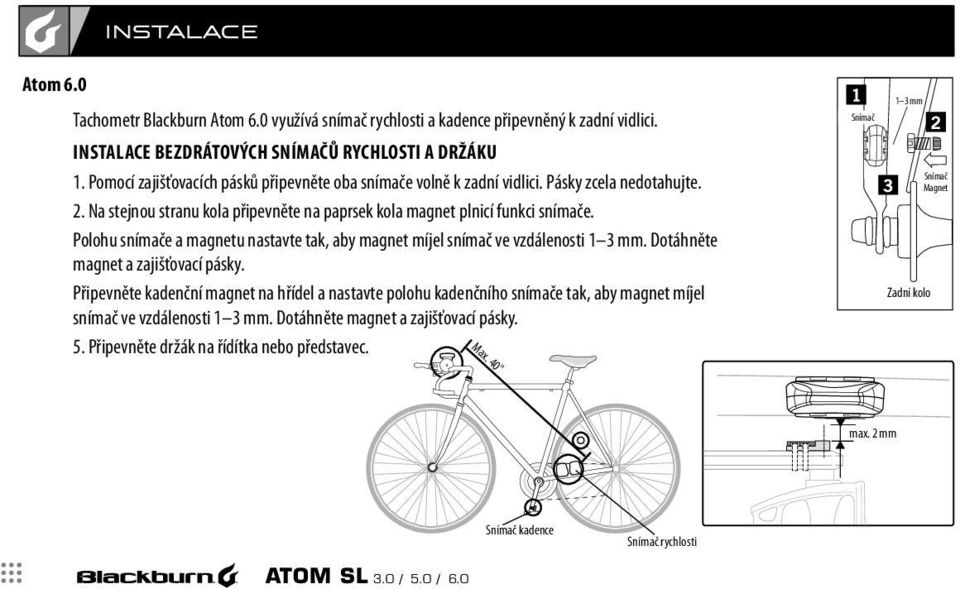

8 INSTALACE Atom 6.0 Tachometr Blackburn Atom 6.0 využívá snímač rychlosti a kadence připevněný k zadní vidlici. INSTALACE BEZDRÁTOVÝCH SNÍMAČŮ RYCHLOSTI A DRŽÁKU 1. Pomocí zajišťovacích pásků připevněte oba snímače volně k zadní vidlici. Pásky zcela nedotahujte. 2. Na stejnou stranu kola připevněte na paprsek kola magnet plnicí funkci snímače. Polohu snímače a magnetu nastavte tak, aby magnet míjel snímač ve vzdálenosti 1 3 mm. Dotáhněte magnet a zajišťovací pásky. Připevněte kadenční magnet na hřídel a nastavte polohu kadenčního snímače tak, aby magnet míjel snímač ve vzdálenosti 1 3 mm. Dotáhněte magnet a zajišťovací pásky. 5. Připevněte držák na řídítka nebo představec. ec. Max. Max. 40" 40" 1 3 mm Snímač Snímač Magnet Zadní kolo max. 2 mm max. 2 mm Snímač kadence Snímač kadence Snímač rychlosti Snímač rychlosti ATOM SL / / /

9 TLAÐÍTKA TLAČÍTKA Na spodním okraji tachometru Blackburn Atom se nachází 2 funkční tlačítka. NASTAVENÍ RESET REŽIM ČESKY CESKY

10 PROVOZNÍ REÐIMY REŽIMY Atom SL/3.0 Obsluha REŽIM REŽIM Časové údaje Počítadlo ujetých kilometrů UJETÁ VZDÁLENOST REŽIM REŽIM REŽIM SNÍMÁNÍ Doba jízdy PRŮMĚRNÁ RYCHLOST MAX. RYCHLOST ATOM SL / / /

11 PROVOZNÍ REÐIMY REŽIMY Atom SL/3.0 NASTAVENÍ ROZMĚRU KOLA 1. Stiskněte a podržte tlačítka REŽIM a NASTAVENÍ. (poznámka:tím dojde k vymazání údajů počitadla ujetých kilometrů a resetování časových údajů). 2. Stisknutím tlačítka REŽIM nastavte blikající číslici. 3. Stisknutím tlačítka NASTAVENÍ proveďte nastavení a pokračujte k další číslici. 4. Stejně postupujte ve všech polích. 5. Stisknutím tlačítka REŽIM nastavte měrné jednotky (M/H nebo KM/H). 6. Stisknutím tlačítka NASTAVENÍ se vraťte do provozního režimu. ČESKY CESKY

12 PROVOZNÍ REÐIMY REŽIMY Atom 5.0/6.0 Obsluha REŽIM REŽIM SNÍMÁNÍ KOLO Výškoměr REŽIM REŽIM REŽIM KADENCE (pouze u modelu Atom 6.0) PŘEDPOKLÁDANÁ DOBA DO PŘÍJEZDU ATOM SL / / /

13 PROVOZNÍ REÐIMY REŽIMY REŽIM SKENOVÁNÍ: Režim SKENOVÁNÍ automaticky přepíná v nekonečné smyčce mezi všemi údaji, jak je zobrazeno níže. Hodiny Ujetá vzdálenost Doba jízdy Teplota Výškoměr Náklon Převýšení Předpokládaná doba do příjezdu 1 Předpokládaná doba do příjezdu 2 Kadence REŽIM KOLA: Stisknutím tlačítka nastavení v režimu KOLA vyberte zobrazení údajů v níže uvedeném sledu:. Hodiny Ujetá vzdálenost Počítadlo ujetých kilometrů Počítadlo ujetých kilometrů v režimech kola 1+2 Prům. rychlost Max. rychlost Doba jízdy Teplota REŽIM VÝŠKOMĚRU: Stisknutím tlačítka nastavení v režimu VÝŠKOMĚRU vyberte zobrazení údajů v níže uvedeném sledu: Výškoměr Náklon Převýšení Maximální převýšení REŽIM KADENCE: Stisknutím tlačítka nastavení v režimu KADENCE zobrazíte průměrnou kadenci. ČESKY CESKY

14 PROGRAMOVÁNÍ Atom 5.0/6.0 NASTAVENÍ ROZMĚRU KOLA 1.Stiskněte a PODRŽTE tlačítka REŽIM a NASTAVENÍ (poznámka: tím dojde k resetování tachometru a vymazání veškerých nastavených údajů). 2.Stisknutím tlačítka REŽIM nastavte blikající číslici. 3.Stisknutím tlačítka NASTAVENÍ proveďte nastavení a pokračujte k další číslici. 4.Stejně postupujte ve všech polích. 5.Po nastavení režimu kola 1 nastavte režim kola 2. 6.Stisknutím tlačítka REŽIM nastavte měrné jednotky (M/H nebo KM/H). 7.Stisknutím tlačítka RESET se vraťte do provozního režimu. ATOM SL / / /

15 PROGRAMOVÁNÍ Atom 5.0/6.0 Přepínání režimů KOLO 1 a KOLO 2 1. Stiskněte a na 2 sekundy podržte tlačítko REŽIM a vyberte buď režim KOLO 1, nebo KOLO 2. Tento tachometr může ukládat údaje kola pro 2 různé rozměry kol, průměrné rychlosti, dobu jízdy a vzdálenost. ČESKY CESKY

16 ROZMĚRKOLA KOLA ROZMÐR MĚŘENÍ ROZMĚRU KOLA Abyste zajistili správné měření rychlosti a vzdálenosti, musíte zadat správný obvod kola (v milimetrech). Tabulka vedle (1) uvádí nejčastější rozměry kol a jejich obvody. Pokud v tabulce nenajdete rozměr svého kola, změřte rozměr kola ručně pomocí následující metody: RUČNÍ MĚŘENÍ ROZMĚRU KOLA (2) 1. Na rovném volném povrchu udělejte značku na pneumatice a na podlaze přesně v místě jejich styku. 2. Tlačte kolo směrem dopředu o jednu celou otáčku kola a znovu označte bod na podlaze. 3. Změřte vzdálenost mezi značkami v milimetrech. 3.0 // // ATOM SL 3.0 KOLO OBVOD

17 PROGRAMOVÁNÍ NASTAVENÍ ČASOVÝCH ÚDAJŮ 1. V režimu kola zvolte hodiny a stiskněte a podržte tlačítko NASTAVENÍ. 2. Stisknutím tlačítka REŽIM nastavte 12- nebo 24hodinový formát. Pomocí tlačítka nastavení volbu potvrďte. 3. Stisknutím tlačítka REŽIM nastavte hodiny. Pomocí tlačítka nastavení volbu potvrďte. 4. Stisknutím tlačítka REŽIM nastavte minuty. Nastavte minuty a stisknutím tlačítka nastavení obnovte normální provoz. Atom SL / 3.0 Atom SL / 5.0 / 6.0 ČESKY CESKY

18 RESETOVÁNÍ TACHOMETRU Nastavení a reset aktuálních údajů Atom SL/3.0 1.Chcete-li resetovat veškeré aktuální údaje o jízdě, stiskněte a podržte v režimu vzdálenosti (DST) na 2 SEKUNDY tlačítko RESET. 2. Doba jízdy, ujetá vzdálenost a průměrná rychlost se resetují na nulovou hodnotu (0). 3.Chcete-li resetovat údaj o maximální rychlosti, stiskněte a podržte v režimu maximální rychlosti (MXS) na 2 SEKUNDY tlačítko RESET. Nastavení a reset aktuálních údajů Atom 5.0/6.0 1.Rychlost počítadla ujetých kilometrů v REŽIMU KOLA stiskněte a podržte tlačítko NASTAVENÍ, zobrazí se hodnota ODO a rozměr kola pro režim KOLA 1 a Průměrná rychlost / doba jízdy / ujetá vzdálenost v REŽIMU KOLA stiskněte a podržte tlačítko NASTAVENÍ, čímž proběhne reset na nulovou hodnotu. 3. Maximální rychlost v REŽIMU KOLA stisknutím a podržením tlačítka NASTAVENÍ provedete reset. 4. Výškoměr v REŽIMU VÝŠKOMĚRU stisknutím a podržením tlačítka NASTAVENÍ provedete reset. 5.Max. hodnota výškoměru v REŽIMU VÝŠKOMĚRU stisknutím a podržením tlačítka NASTAVENÍ provedete reset. Průměrná kadence v REŽIMU KADENCE stisknutím a podržením tlačítka NASTAVENÍ provedete reset. ATOM SL / / /

19 REÐIM REŽIM SPÁNKU: 1. Z důvodu prodloužení životnosti baterie přejde jednotka do režimu SPÁNKU ve chvíli, kdy nepřijímá po dobu 5 minut žádný signál. 2. Stisknutím tlačítka REŽIM nebo NASTAVENÍ ihned obnovíte běžný provoz bez ztráty údajů o jízdě. 3. V případě modelu Atom 5.0/6.0 do 60 sekund otočte kolem nebo se rozjeďte a jednotka začne pracovat. ČESKY CESKY

20 ODHADOVANÁ ODHADOVANÝ DOBA ČAS DO PŘÍJEZDU PÐÍJEZDU Funkce odhadu doby do příjezdu 1. Stisknutím tlačítka NASTAVENÍ vyberte cíl 1 nebo Stisknutím tlačítka NASTAVENÍ a jeho podržením na 2 sekundy nastavíte vzdálenost cíle. 3. Po nastavení vzdálenosti se zobrazí odhadovaná doba do příjezdu ve formátu h a min. Zobrazí se 99:59 a po několika sekundách jízdy se zbývající doba změní podle výpočtu na základě rychlosti jízdy. ATOM SL / / /

21 ÐÍSLO ČÍSLO KÓDU ID ID BEZDRÁTOVÉHO PÐENOSU PŘENOSU Kódy systému bezdrátového přenosu obsahují pět číslic (č. 0 4). Abyste zabránili rušení přenosů dvou nebo více jezdců, použijte rozdílné kódy. Chcete-li zkontrolovat stávající číslo kódu, zobrazte číslo kódu ID stisknutím tlačítka podle níže uvedeného nákresu. Atom SL / 3.0 Atom 5.0/6.0 Atom 6.0 Kadence kanál (č. 5 9) Stiskněte a na 5 sekund podržte tlačítko REŽIM. Rychle stiskněte obě tlačítka současně. ČESKY CESKY

22 ÐÍSLO ČÍSLO KÓDU ID ID BEZDRÁTOVÉHO PÐENOSU PŘENOSU Je-li váš kód stejný jako kód druhého jezdce, změňte číslo kódu ID stisknutím tlačítka reset na vysílači a pokračujte v jízdě. Během této doby se nemusí zobrazovat žádné údaje, jeďte dál přibližně 1 minutu a počítadlo automaticky zaregistruje nový kód ID a bude fungovat správně. Tlačítko resetu ID Opětovným stisknutím zkontrolujte, zda bylo ID změněno. ATOM SL 3.0 / 5.0 / 6.0 CESKY

23 ÚVOD Blahoželáme ku kúpe tachometra z novej série Blackburn Atom. Tachometre Blackburn Atom sa vyrábajú z tých najkvalitnejších materiálov a podľa najvyšších výrobných štandardov. Tento návod je integrálnou súčasťou vášho tachometra Blackburn. Pozorne si ho prečítajte a vychádzajte z neho pri úvodnom programovaní a používaní. Po oboznámení sa so všetkými funkciami a vlastnosťami tachometra Blackburn odložte tento návod na bezpečné miesto pre prípad použitia v budúcnosti. FUNKCIE RADU ATOM SL FUNKCIE Rýchlosť RADU ATOM SL Rýchlosť Priem. Rýchlosť Priem. Max. rýchlosť Rýchlosť Max. VZDIALENOSŤ rýchlosť JAZDY VZDIALENOSŤ Počítač kilometrov JAZDY Počítač Čas jazdy kilometrov Čas jazdy Čas Rozmery kolies Rozmery ETA kolies ETA Teplota Teplota Výškomer Výškomer Sklon Sklon Celkové prevýšenie Celkové Max. výška prevýšenie Max. Nastavenie výška 2. bicykla Nastavenie TEMPO (iba 2. pre bicykla modely Atom 6.0) TEMPO (iba pre modely Atom 6.0) ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

24 DIELY ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

25 DIELY FUNKCIE RADU ATOM SL Tachometer 2. Predný snímač rýchlosti 3. Zadný snímač rýchlosti 4, Snímač tempa 5. Spicový magnet 6. Kľukový magnet 7. Montážna konzola s káblami 8. Bezdrôtová montážna konzola 9. Gumový držiak 10. Suchý zips 11. Plastové slučky ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

26 BATÉRIA Počítače Blackburn Atom sú napájané lítiovými batériami CR2016 / CR2032 3V. V normálnych podmienkach táto batéria vydrží približne jeden rok. INŠTALÁCIA/VÝMENA BATÉRIE POČÍTAČA Pomocou malého krížoveho skrutkovača otáčajte skrutkami v smere hodinových ručičiek, až kým neotvoríte dvierka. Pomocou malej mince vyberte kryt batérie z bezdrôtového snímača. INDIKÁTOR VYBITIA BATÉRIE Snímač rýchlosti tachometra snímač tempa INDIKÁTOR SLABEJ BATÉRIE SL Tachometer 2. Snímač rýchlosti 3. Snímač tempa ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

27 MONTÁÐ MONTÁŽ Atom SL Zariadenie Blackburn Atom SL používa jeden káblový snímač pripevnený k prednej vidlici. MONTÁŽ KÁBLOVÉHO SNÍMAČA RÝCHLOSTI A DRŽIAKA 1. Voľne pripevnite kolesový snímač na jednu z vidlíc a upevnite plastovými slučkami. Nedoťahujte úplne. 2. Pripojte spicový magnet na rovnaké koleso, ako sa nachádza snímač. 3. Upravte polohy snímača a magnetu tak, aby magnet prechádzal vo vzdialenosti 1 až 3 mm od snímača. 4. Zvyšný kábel veďte hore vidlicou ku konzole a zaistite páskou. Nadbytočný kábel omotajte okolo krytu kábla prednej brzdy, ale nechajte dostatočnú vôľu medzi konzolou a riadidlami. Konzolu pripevnite na riadidlá alebo tyč. Utiahnite magnet a plastové slučky. 1 až 3 mm Snímač Snímač Magnet Predné koleso ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

28 MONTÁÐ MONTÁŽ Atom 3.0 / 5.0 Zariadenie Blackburn Atom 3.0 / 5.0 používa jeden bezdrôtový snímač pripevnený k prednej vidlici. MONTÁŽ BEZDRÔTOVÉHO SNÍMAČA RÝCHLOSTI A KONZOLY 1. Voľne pripevnite kolesový snímač na jednu z vidlíc a upevnite plastovými slučkami. Nedoťahujte úplne. 2. Pripojte spicový magnet na rovnaké koleso, ako sa nachádza snímač. 3. Upravte polohy snímača a magnetu tak, aby magnet prechádzal vo vzdialenosti 1 až 3 mm od snímača, upevnite magnet a plastové slučky. 4. Konzolu pripevnite na riadidlá alebo tyč. 1 až 3 mm Snímač Snímač Magnet Predné koleso Max 22" ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

29 MONTÁÐ MONTÁŽ Atom 6.0 Zariadenie Blackburn Atom 6.0 používa snímač rýchlosti a tempa pripevnený k zadnej vidlici. MONTÁŽ BEZDRÔTOVÉHO SNÍMAČA RÝCHLOSTI A KONZOLY 1. Pomocou plastových slučiek voľne pripevnite dva snímače na zadnú vidlicu. Nedoťahujte úplne. 2. Pripojte spicový magnet na rovnaké koleso, ako sa nachádza snímač. 3. Upravte polohy snímača a magnetu tak, aby magnet prechádzal vo vzdialenosti 1 až 3 mm od snímača. Utiahnite magnet a plastové slučky. 4. Pripevnite magnet snímania tempa na kľuku a upravte polohu snímača tak, aby magnet prechádzal vo vzdialenosti 1 až 3 mm od snímača. Utiahnite magnet a plastové slučky. 5. Konzolu pripevnite na riadidlá alebo tyč. Max Max 40" 40" 1 až 3 mm Snímač Snímač Magnet Zadné koleso Max. 2 mm Max. mm Snímač tempa Snímač tempa Snímač rýchlosti Snímač rýchlosti ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

30 TLAÐIDLÁ TLAČIDLÁ Tachometre Blackburn Atom majú 2 ovládacie tlačidlá v dolnej časti zariadenia. SET RESET REŽIM ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

31 PREVÁDZKOVÉ REÐIMY REŽIMY Ovládanie zariadenia Atom SL / 3.0 REŽIM REŽIM Čas Počítač kilometrov VZDIALENOSŤ JAZDY REŽIM REŽIM REŽIM PREHĽAD Čas jazdy PRIEMERNÁ RÝCHLOSŤ Max. rýchlosť ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

32 PREVÁDZKOVÉ REÐIMY REŽIMY Atom SL / 3.0 NASTAVENIE ROZMERU KOLESA 1. Stlačte a podržte tlačidlá MODE a SET. (poznámka:týmto vynulujete všetky údaje o vzdialenosti a čas) 2. Blikajúcu číslicu upravíte stlačením tlačidla MODE. 3. Stlačením tlačidla SET údaj uložíte a prejdete k ďalšiemu nastaveniu. 4. Pokračujte takto v každom poli. 5. Meraciu jednotku (M/H alebo KM/H) nastavíte stlačením tlačidla MODE 6. Stlačením tlačidla SET sa vrátite do normálneho režimu. ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

33 PREVÁDZKOVÉ REÐIMY REŽIMY Ovládanie Atom 5.0 / 6.0 REŽIM REŽIM PREHĽAD BICYKEL Výškomer REŽIM REŽIM REŽIM TEMPO (iba pre modely Atom 6.0) ETA ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

34 PREVÁDZKOVÉ REÐIMY REŽIMY REŽIM PREHĽADU: Režim PREHĽAD automaticky zobrazuje nasledujúce údaje v nepretržitom kolobehu. Hodiny Vzdialenosť jazdy Čas jazdy Teplota Výškomer Sklon Prírastok ETA1 ETA2 Tempo REŽIM BICYKLA: Stlačením tlačidla Set v režime BICYKLA označíte údaje v tomto poradí:. Hodiny Dĺžka jazdy Počítač kilometrov Počítač kilometrov bicykla Priem. Rýchlosť Max. rýchlosť Čas jazdy Teplota REŽIM VÝŠKOMERA: Stlačením tlačidla Set v režime VÝŠKOMERA označíte údaje v tomto poradí: Výškomer Sklon Prevýšenie Max. výška REŽIM TEMPA: Stlačením tlačidla Set v režime TEMPA zobrazíte údaje o priemernom tempe ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

35 PROGRAMOVANIE Atom 5.0 / 6.0 SETTING WHEEL SIZE 1. Press & hold MODE and SET. (note: this will reset the cyclometer and clear all setting data) 2. Adjust blinking digit by Pressing MODE. 3. Set & advance by Pressing SET. 4. Continue through all fields. 5. Set for Bike 2 after Bike 1 is set. 6. Adjust Unit of Measurement (M/H or KM/H) by Pressing MODE. 7. Press RESET to return to operating mode. ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

36 PROGRAMOVANIE Prepínanie režimu BICYKLA 1 a BICYKLA 2 na zariadení Atom 5.0 / Stlačte a podržte tlačidlo MODE na 2 sekundy. Prepne sa režim BICYKLA 1 alebo BICYKLA 2. Tento tachometer môže uložiť údaje pre 2 bicykle: rozmer kolies, priemerná rýchlosť, čas a vzdialenosť jazdy. ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

37 ROZMER KOLESA ROZMER KOLESA MERANIE ROZMERU KOLESA Aby ste zaistili presné meranie rýchlosti a vzdialenosti, je potrebné zadať presný obvod kolesa (v milimetroch). Tabuľka vedľa (1) obsahuje najčastejšie rozmery kolies a ich obvody. Ak v tabuľke nenájdete rozmer vášho kolesa, pomocou nasledujúcej metódy môžete rozmer kolesa zmerať ručne: RUČNÉ MERANIE ROZMERU KOLESA (2) 1. Na vodorovnom povrchu urobte značku na podlahe a na kolese presne tam, kde sa dotýkajú. 2. Posuňte bicykel dopredu o jednu celú otáčku kolesa a spravte značku na podlahe. 3. Odmerajte vzdialenosť medzi značkami v milimetroch. ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY KOLESO OBV.

38 PROGRAMOVANIE NASTAVENIE ČASU 1. V režime bicykla vyberte funkciu Hodiny a stlačte a podržte tlačidlo SET. 2. Stláčaním tlačidla MODE meníte 12- alebo 24- hodinový formát. Nastavíte stlačením tlačidla Set. 3. Stláčaním tlačidla MODE upravte hodiny. Nastavíte stlačením tlačidla Set. 4. Stláčaním tlačidla MODE upravte minúty. Nastavte minúty a stlačením tlačidla Set sa vráťte späť do normálneho režimu. Atom SL/3.0 Atom SL / 5.0 / 6.0 ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

39 VYNULOVANIE TACHOMETRA Nastavenie a vynulovanie aktuálnych údajov - Atom SL/ Všetky aktuálne údaje o jazde vynulujete v režime Vzdialenosť (DST). Stlačte a podržte tlačidlo RESET na 2 SEKUNDY. 2. Čas jazdy, dĺžka jazdy, priemerná rýchlosť sa vynulujú (0). 3. Ak chcete vynulovať maximálnu rýchlosť, v režime maximálnej rýchlosti (MXS) stlačte a podržte tlačidlo RESET na 2 SEKUNDY. Nastavenie a vynulovanie aktuálnych údajov - Atom 5.0/ Počítač kilometrov v REŽIME BICYKLA, stlačte a podržte tlačidlo SET. Zobrazí sa hodnota ODO a rozmer kolesa pre BICYKEL 1 a Priemerná rýchlosť / čas jazdy / dĺžka jazdy v REŽIME BICYKLA, stlačte a podržte tlačidlo SET. Údaje sa vynulujú. 3. Maximálna rýchlosť v REŽIME BICYKLA, stlačte a podržte tlačidlo SET. Údaje sa vynulujú. 4. Výškomer v REŽIME VÝŠKOMERA, stlačte a podržte tlačidlo SET. Údaje sa vynulujú. 5. Maximálna výška v REŽIME VÝŠKOMERA, stlačte a podržte tlačidlo SET. Údaje sa vynulujú. Priemerné tempo v REŽIME TEMPA, stlačte a podržte tlačidlo SET. Údaje sa vynulujú. ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

40 REÐIM REŽIM SPÁNKU 1. Aby sa šetrila batéria, zariadenie prejde to režimu SPÁNKU, ak sa počas 5 minút neprijme žiaden signál. 2. Stlačením tlačidla MODE alebo SET sa okamžite vrátite do normálnej prevádzky bez straty údajov o jazde. 3. Pri prístroji Atom 5.0 / 6.0 otočte kolesom alebo začnite jazdiť do 60 sekúnd. Zariadenie znovu začne fungovať. ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

41 ODHADOVANÝ ÐAS ČAS PRÍJAZDU (ETA) (ETA) Funkcia odhadu času príjazdu 1. Stlačením tlačidla SET vyberte CIEĽ 1 alebo 2 2. Potom stlačte a podržte tlačidlo SET na 2 sekundy, nastaví sa vzdialenosť do cieľa. 3. Po nastavení vzdialenosti sa zobrazí predpokladaný čas príjazdu v hod a min. Najprv sa zobrazí 99:potom 59 a po niekoľkých sekundách jazdy sa zvyšný čas dopočíta podľa rýchlosti jazdy a zobrazí sa časový odhad. ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

42 KÓDOVÉ ÐÍSLO ČÍSLO ID ID BEZDRÔTOVÉHO PRENOSU PRENOSU Systém bezdrôtového prenosu má päť (0 až 4)digitálnych číslic. Aby ste sa vyhli rušeniu medzi viacerými cyklistami vo vašej blízkosti, používajte rôzne kódy. Ak chcete skontrolovať aktuálny kód, stlačte ho tak ako je uvedené nižšie a zobrazí sa kódové číslo ID, ako je to znázornené na obrazovke dole. Atom SL/3.0 Atom 5.0 / 6.0 Atom Tempo kanál (č. 5-9) Stlačte a podržte tlačidlo MODE na 5 sekúnd. Rýchlo stlačte obidve tlačidlá naraz ATOM SL 3.0 / 5.0 / 6.0 SLOVENSKY

43 KÓDOVÉ ÐÍSLO ČÍSLO ID ID BEZDRÔTOVÉHO PRENOSU PRENOSU Ak máte rovnaký kód ako vedľajší cyklista, zmeňte kódové číslo ID stlačením tlačidla RESET a pokračujte v jazde. Počas tohto času sa nemusia prijímať údaje. Pokračujte v jazde asi 1 minútu a počítač automaticky zaregistruje nový kód ID a začne normálne fungovať. Tlačidlo vynulovania ID Opätovným stlačením skontrolujete, či sa ID zmenil. SLOVENSKY

44 2011 Bell Sports, Inc. Dodavatel pro ČR / dodávateľ pre SR: Progress Cycle, a. s. Logistický park Tulipán, Hostivice - Palouky, Česká republika
