Návod k obsluze CICLO Master 434/436M

Transkript

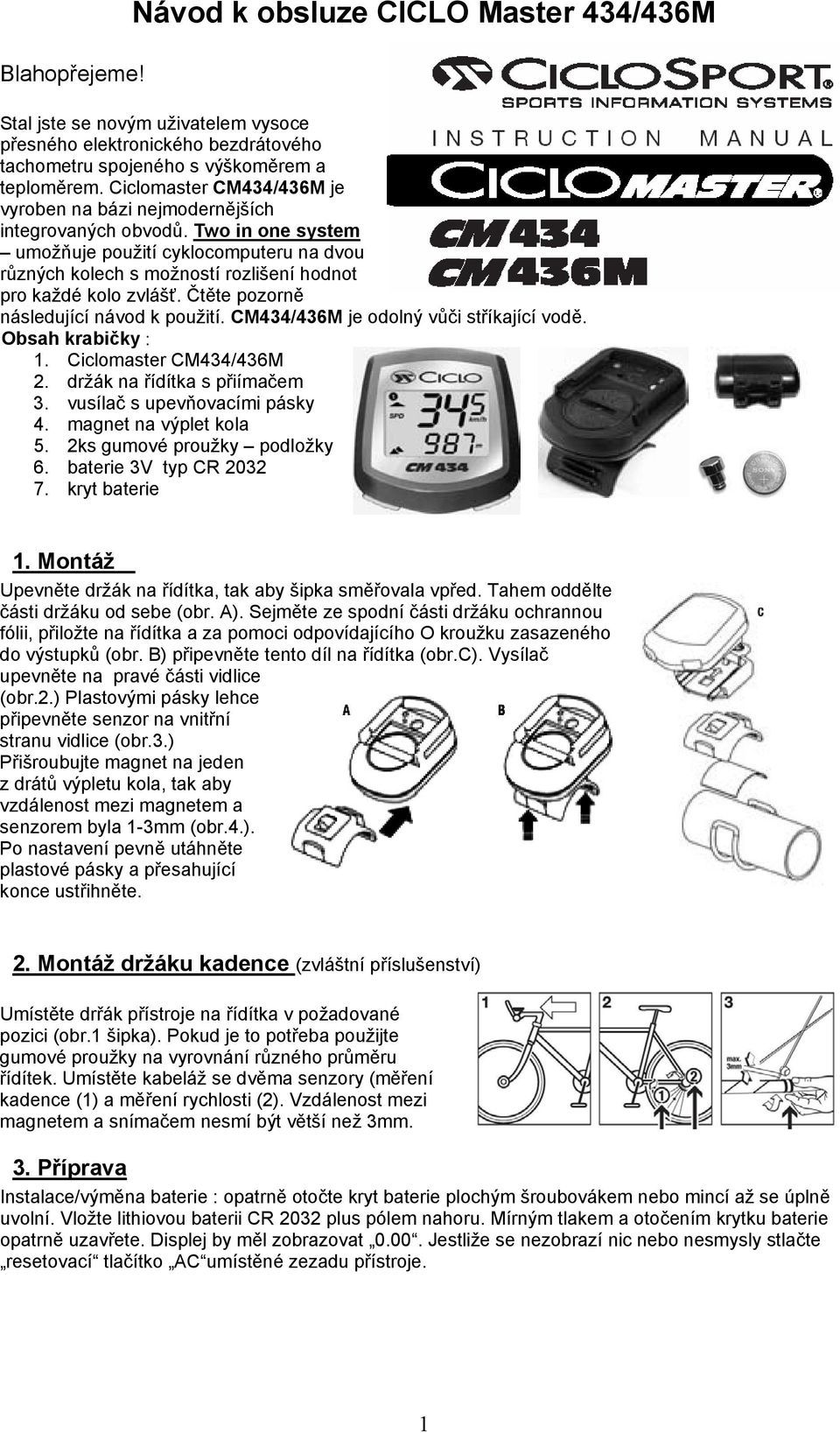

1 Blahopřejeme! Návod k obsluze CICLO Master 434/436M Stal jste se novým uživatelem vysoce přesného elektronického bezdrátového tachometru spojeného s výškoměrem a teploměrem. Ciclomaster CM434/436M je vyroben na bázi nejmodernějších integrovaných obvodů. Two in one system umožňuje použití cyklocomputeru na dvou různých kolech s možností rozlišení hodnot pro každé kolo zvlášť. Čtěte pozorně následující návod k použití. CM434/436M je odolný vůči stříkající vodě. Obsah krabičky : 1. Ciclomaster CM434/436M 2. držák na řídítka s přiímačem 3. vusílač s upevňovacími pásky 4. magnet na výplet kola 5. 2ks gumové proužky podložky 6. baterie 3V typ CR kryt baterie 1. Montáž Upevněte držák na řídítka, tak aby šipka směřovala vpřed. Tahem oddělte části držáku od sebe (obr. A). Sejměte ze spodní části držáku ochrannou fólii, přiložte na řídítka a za pomoci odpovídajícího O kroužku zasazeného do výstupků (obr. B) připevněte tento díl na řídítka (obr.c). Vysílač upevněte na pravé části vidlice (obr.2.) Plastovými pásky lehce připevněte senzor na vnitřní stranu vidlice (obr.3.) Přišroubujte magnet na jeden z drátů výpletu kola, tak aby vzdálenost mezi magnetem a senzorem byla 1-3mm (obr.4.). Po nastavení pevně utáhněte plastové pásky a přesahující konce ustřihněte. 2. Montáž držáku kadence (zvláštní příslušenství) Umístěte drřák přístroje na řídítka v požadované pozici (obr.1 šipka). Pokud je to potřeba použijte gumové proužky na vyrovnání různého průměru řídítek. Umístěte kabeláž se dvěma senzory (měření kadence (1) a měření rychlosti (2). Vzdálenost mezi magnetem a snímačem nesmí být větší než 3mm. 3. Příprava Instalace/výměna baterie : opatrně otočte kryt baterie plochým šroubovákem nebo mincí až se úplně uvolní. Vložte lithiovou baterii CR 2032 plus pólem nahoru. Mírným tlakem a otočením krytku baterie opatrně uzavřete. Displej by měl zobrazovat Jestliže se nezobrazí nic nebo nesmysly stlačte resetovací tlačítko AC umístěné zezadu přístroje. 1

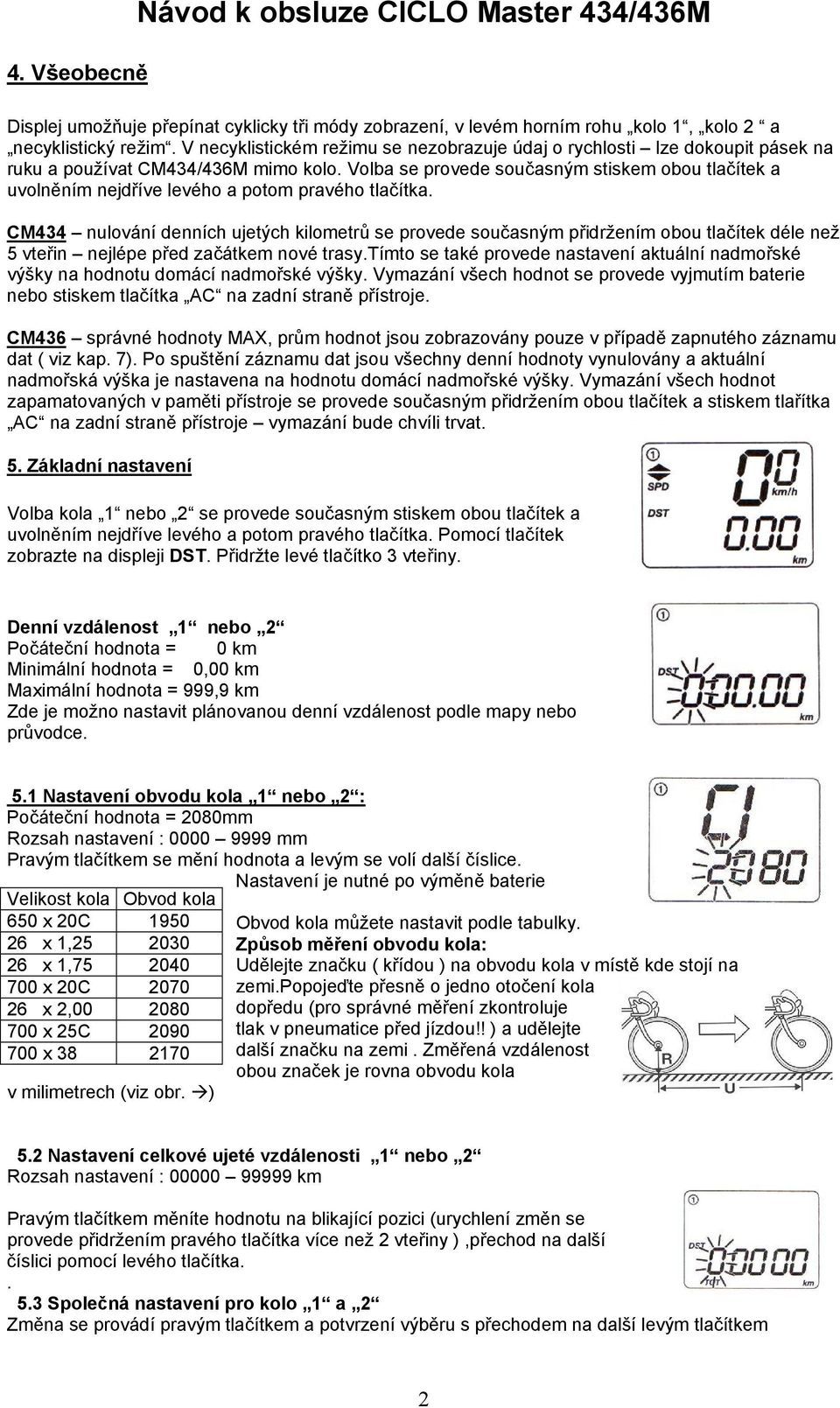

2 4. Všeobecně Návod k obsluze CICLO Master 434/436M Displej umožňuje přepínat cyklicky tři módy zobrazení, v levém horním rohu kolo 1, kolo 2 a necyklistický režim. V necyklistickém režimu se nezobrazuje údaj o rychlosti lze dokoupit pásek na ruku a používat CM434/436M mimo kolo. Volba se provede současným stiskem obou tlačítek a uvolněním nejdříve levého a potom pravého tlačítka. CM434 nulování denních ujetých kilometrů se provede současným přidržením obou tlačítek déle než 5 vteřin nejlépe před začátkem nové trasy.tímto se také provede nastavení aktuální nadmořské výšky na hodnotu domácí nadmořské výšky. Vymazání všech hodnot se provede vyjmutím baterie nebo stiskem tlačítka AC na zadní straně přístroje. CM436 správné hodnoty MAX, prům hodnot jsou zobrazovány pouze v případě zapnutého záznamu dat ( viz kap. 7). Po spuštění záznamu dat jsou všechny denní hodnoty vynulovány a aktuální nadmořská výška je nastavena na hodnotu domácí nadmořské výšky. Vymazání všech hodnot zapamatovaných v paměti přístroje se provede současným přidržením obou tlačítek a stiskem tlařítka AC na zadní straně přístroje vymazání bude chvíli trvat. 5. Základní nastavení Volba kola 1 nebo 2 se provede současným stiskem obou tlačítek a uvolněním nejdříve levého a potom pravého tlačítka. Pomocí tlačítek zobrazte na displeji DST. Přidržte levé tlačítko 3 vteřiny. Denní vzdálenost 1 nebo 2 Počáteční hodnota = 0 km Minimální hodnota = 0,00 km Maximální hodnota = 999,9 km Zde je možno nastavit plánovanou denní vzdálenost podle mapy nebo průvodce. 5.1 Nastavení obvodu kola 1 nebo 2 : Počáteční hodnota = 2080mm Rozsah nastavení : mm Pravým tlačítkem se mění hodnota a levým se volí další číslice. Nastavení je nutné po výměně baterie Velikost kola Obvod kola 650 x 20C x 1, x 1, x 20C x 2, x 25C x v milimetrech (viz obr. ) Obvod kola můžete nastavit podle tabulky. Způsob měření obvodu kola: Udělejte značku ( křídou ) na obvodu kola v místě kde stojí na zemi.popojeďte přesně o jedno otočení kola dopředu (pro správné měření zkontroluje tlak v pneumatice před jízdou!! ) a udělejte další značku na zemi. Změřená vzdálenost obou značek je rovna obvodu kola 5.2 Nastavení celkové ujeté vzdálenosti 1 nebo 2 Rozsah nastavení : km Pravým tlačítkem měníte hodnotu na blikající pozici (urychlení změn se provede přidržením pravého tlačítka více než 2 vteřiny ),přechod na další číslici pomocí levého tlačítka Společná nastavení pro kolo 1 a 2 Změna se provádí pravým tlačítkem a potvrzení výběru s přechodem na další levým tlačítkem 2

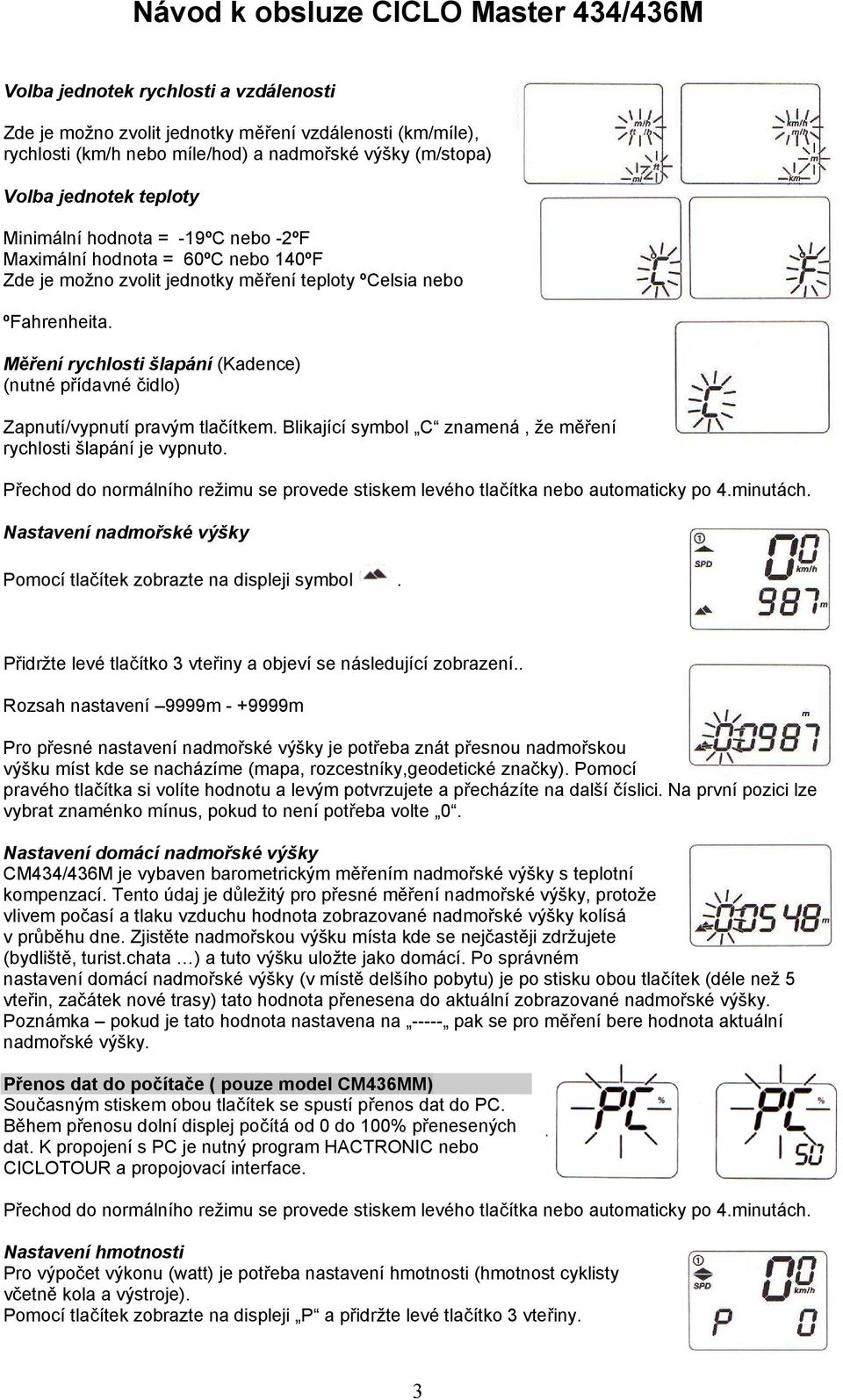

3 Volba jednotek rychlosti a vzdálenosti Zde je možno zvolit jednotky měření vzdálenosti (km/míle), rychlosti (km/h nebo míle/hod) a nadmořské výšky (m/stopa) Volba jednotek teploty Minimální hodnota = -19ºC nebo -2ºF Maximální hodnota = 60ºC nebo 140ºF Zde je možno zvolit jednotky měření teploty ºCelsia nebo ºFahrenheita. Měření rychlosti šlapání (Kadence) (nutné přídavné čidlo) Zapnutí/vypnutí pravým tlačítkem. Blikající symbol C znamená, že měření rychlosti šlapání je vypnuto. Přechod do normálního režimu se provede stiskem levého tlačítka nebo automaticky po 4.minutách. Nastavení nadmořské výšky Pomocí tlačítek zobrazte na displeji symbol. Přidržte levé tlačítko 3 vteřiny a objeví se následující zobrazení.. Rozsah nastavení 9999m m Pro přesné nastavení nadmořské výšky je potřeba znát přesnou nadmořskou výšku míst kde se nacházíme (mapa, rozcestníky,geodetické značky). Pomocí pravého tlačítka si volíte hodnotu a levým potvrzujete a přecházíte na další číslici. Na první pozici lze vybrat znaménko mínus, pokud to není potřeba volte 0. Nastavení domácí nadmořské výšky CM434/436M je vybaven barometrickým měřením nadmořské výšky s teplotní kompenzací. Tento údaj je důležitý pro přesné měření nadmořské výšky, protože vlivem počasí a tlaku vzduchu hodnota zobrazované nadmořské výšky kolísá v průběhu dne. Zjistěte nadmořskou výšku místa kde se nejčastěji zdržujete (bydliště, turist.chata ) a tuto výšku uložte jako domácí. Po správném nastavení domácí nadmořské výšky (v místě delšího pobytu) je po stisku obou tlačítek (déle než 5 vteřin, začátek nové trasy) tato hodnota přenesena do aktuální zobrazované nadmořské výšky. Poznámka pokud je tato hodnota nastavena na pak se pro měření bere hodnota aktuální nadmořské výšky. Přenos dat do počítače ( pouze model CM436MM) Současným stiskem obou tlačítek se spustí přenos dat do PC. Během přenosu dolní displej počítá od 0 do 100% přenesených dat. K propojení s PC je nutný program HACTRONIC nebo CICLOTOUR a propojovací interface. Přechod do normálního režimu se provede stiskem levého tlačítka nebo automaticky po 4.minutách. Nastavení hmotnosti Pro výpočet výkonu (watt) je potřeba nastavení hmotnosti (hmotnost cyklisty včetně kola a výstroje). Pomocí tlačítek zobrazte na displeji P a přidržte levé tlačítko 3 vteřiny. 3

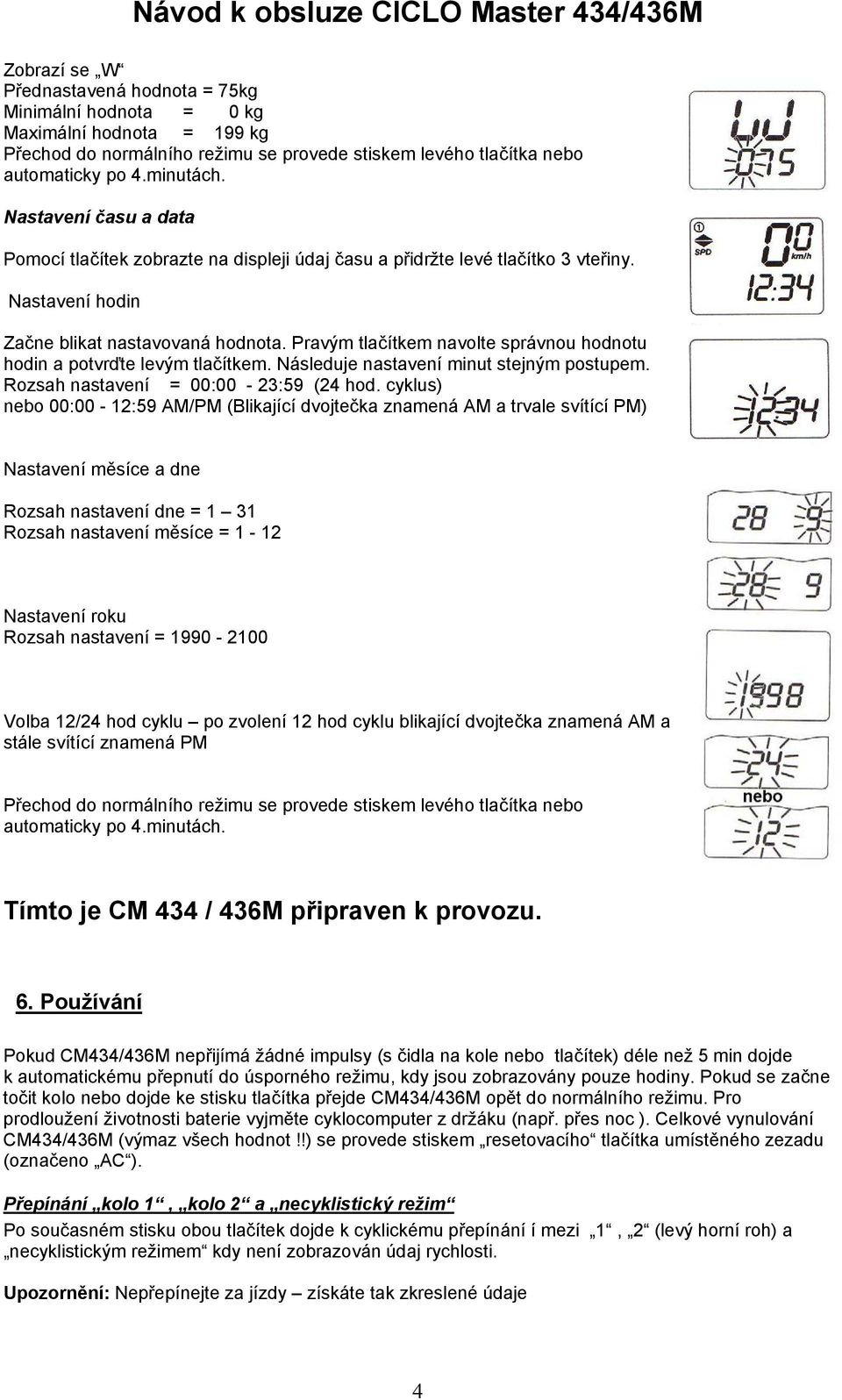

4 Zobrazí se W Přednastavená hodnota = 75kg Minimální hodnota = 0 kg Maximální hodnota = 199 kg Přechod do normálního režimu se provede stiskem levého tlačítka nebo automaticky po 4.minutách. Nastavení času a data Pomocí tlačítek zobrazte na displeji údaj času a přidržte levé tlačítko 3 vteřiny. Nastavení hodin Začne blikat nastavovaná hodnota. Pravým tlačítkem navolte správnou hodnotu hodin a potvrďte levým tlačítkem. Následuje nastavení minut stejným postupem. Rozsah nastavení = 00:00-23:59 (24 hod. cyklus) nebo 00:00-12:59 AM/PM (Blikající dvojtečka znamená AM a trvale svítící PM) Nastavení měsíce a dne Rozsah nastavení dne = 1 31 Rozsah nastavení měsíce = 1-12 Nastavení roku Rozsah nastavení = Volba 12/24 hod cyklu po zvolení 12 hod cyklu blikající dvojtečka znamená AM a stále svítící znamená PM Přechod do normálního režimu se provede stiskem levého tlačítka nebo automaticky po 4.minutách. Tímto je CM 434 / 436M připraven k provozu. 6. Používání Pokud CM434/436M nepřijímá žádné impulsy (s čidla na kole nebo tlačítek) déle než 5 min dojde k automatickému přepnutí do úsporného režimu, kdy jsou zobrazovány pouze hodiny. Pokud se začne točit kolo nebo dojde ke stisku tlačítka přejde CM434/436M opět do normálního režimu. Pro prodloužení životnosti baterie vyjměte cyklocomputer z držáku (např. přes noc ). Celkové vynulování CM434/436M (výmaz všech hodnot!!) se provede stiskem resetovacího tlačítka umístěného zezadu (označeno AC ). Přepínání kolo 1, kolo 2 a necyklistický režim Po současném stisku obou tlačítek dojde k cyklickému přepínání í mezi 1, 2 (levý horní roh) a necyklistickým režimem kdy není zobrazován údaj rychlosti. Upozornění: Nepřepínejte za jízdy získáte tak zkreslené údaje 4

5 Popis funkcí Pomocí levého tlačítka jsou funkce přepínány dopředu a pomocí pravého tlačítka dozadu. Všechny funkce (vyjma hodin) se spouští a zastavují automaticky. Cyklocomputer se spouští po první otáčce kola a zastavuje 4 vteřiny po poslední otáčce kola. Stiskem obou tlačítek na déle než 5 vteřin se nulují hodnoty MAX, DST, TM, AVS a pro 1 nebo 2 podle zobrazení na displeji ( u modelu CM 436M se tímto spouští záznam dat do paměti (bliká symbol hor vlevo dole na displeji), opětovným stiskem obou tlačítek déle než 5 vteřin se zastaví záznam dat ). Okamžitá rychlost na displeji SPD Rozsah měření km/h CM434/436M zobrazuje okamžitou rychlost pro zvolené kolo 1 nebo 2. Šipky a zobrazují zda okamžitá rychlost je nižší nebo vyšší než průměrná rychlost. Symbol znamená, že okamžitá rychlost je shodná s průměrnou rychlostí. Denní ujetá vzdálenost na displeji DST Rozsah měření 0-999,99km 1. denní ujetá vzdálenost na zvoleném kole 1 nebo 2 Přidržte pravé tlačítko 3 vteřiny a zobrazí se DAY km - denní ujetá vzdálenost na zvoleném kole 1 nebo denní součet vzdáleností ujetých na obou kolech Dalším stiskem pravého tlačítka se zobrazí SUM DAY km - denní součet vzdáleností ujetých na obou kolech. 3. celková ujetá vzdálenost na zvoleném kole Dalším stiskem pravého tlačítka se zobrazí TOT km celková ujetá vzdálenost na zvoleném kole. 4. celkový součet kilometrů ujetých na obou kolech Dalším stiskem pravého tlačítka se zobrazí TOT SUM km celkový součet kilometrů ujetých na obou kolech Aktuální nadmořská výška na displeji je zobrazen symbol Displej zobrazuje na základě tlaku vzduchu hodnotu aktuální nadmořskou výšku s rozlišením 1m. Rozsah měření = m 1. zdolané převýšení směrem nahoru Přidržte pravé tlačítko 3 vteřiny a zobrazí se a zvolené kolo 1 nebo 2 bliká vlevo nahoře, dole se zobrazí DAY. Údaj na displeji zobrazuje zdolané převýšení směrem nahoru. Rozsah měření = m 5

6 2. součet zdolaného převýšení směrem nahoru na obou kolech Dalším stiskem pravého tlačítka se zobrazí SUM DAY součet zdolaného převýšení směrem nahoru na obou kolech. Rozsah měření = m 3. zdolané převýšení směrem dolů Dalším stiskem pravého tlačítka se zobrazí a zvolené kolo 1 nebo 2 bliká vlevo nahoře, dole se zobrazí DAY. Údaj na displeji zobrazuje zdolané převýšení směrem dolů. Rozsah měření = m 4. celkové zdolané převýšení směrem nahoru Dalším stiskem pravého tlačítka se zobrazí a zvolené kolo 1 nebo 2 bliká vlevo nahoře, dole se zobrazí TOT. Údaj na displeji zobrazuje celkové zdolané převýšení směrem nahoru. Rozsah měření = m (první číslice 9 se zobrazí na horním displeji) 5. součet celkového převýšení směrem nahoru na obou kolech Dalším stiskem pravého tlačítka se zobrazí a dole se zobrazí TOT SUM. Údaj na displeji zobrazuje součet celkového zdolaného převýšení směrem nahoru na obou kolech. Rozsah měření = m (první číslice 9 se zobrazí na horním displeji) 6. maximální nadmořská výška Dalším stiskem pravého tlačítka se zobrazí MAX DAY. Údaj na displeji zobrazuje maximální denní dosaženou nadmořskou výšku. Aktuální stoupání / klesání Tato funkce umožňuje sledovat velikost aktuálního stoupání/klesání v % podle toho zda se pohybujete nahoru ( ) nebo dolů ( ). Rozsah měření = 0 99 % Upozornění:technická prodleva pro správné zobrazení směru stoupání/klesání je cca m od začátku stoupání/klesání. 1. Průměrné denní stoupání Přidržte pravé tlačítko 3 vteřiny a zobrazí se AV DAY pro zvolené kolo 1 nebo 2 (bliká vlevo nahoře) údaj zobrazující průměrné denní stoupání. Rozsah měření = 0 99 % 2. Průměrné denní klesání Dalším stiskem pravého tlačítka se zobrazí AV DAY a údaj na displeji zobrazuje průměrné denní klesání. Rozsah měření = 0 99 % 6

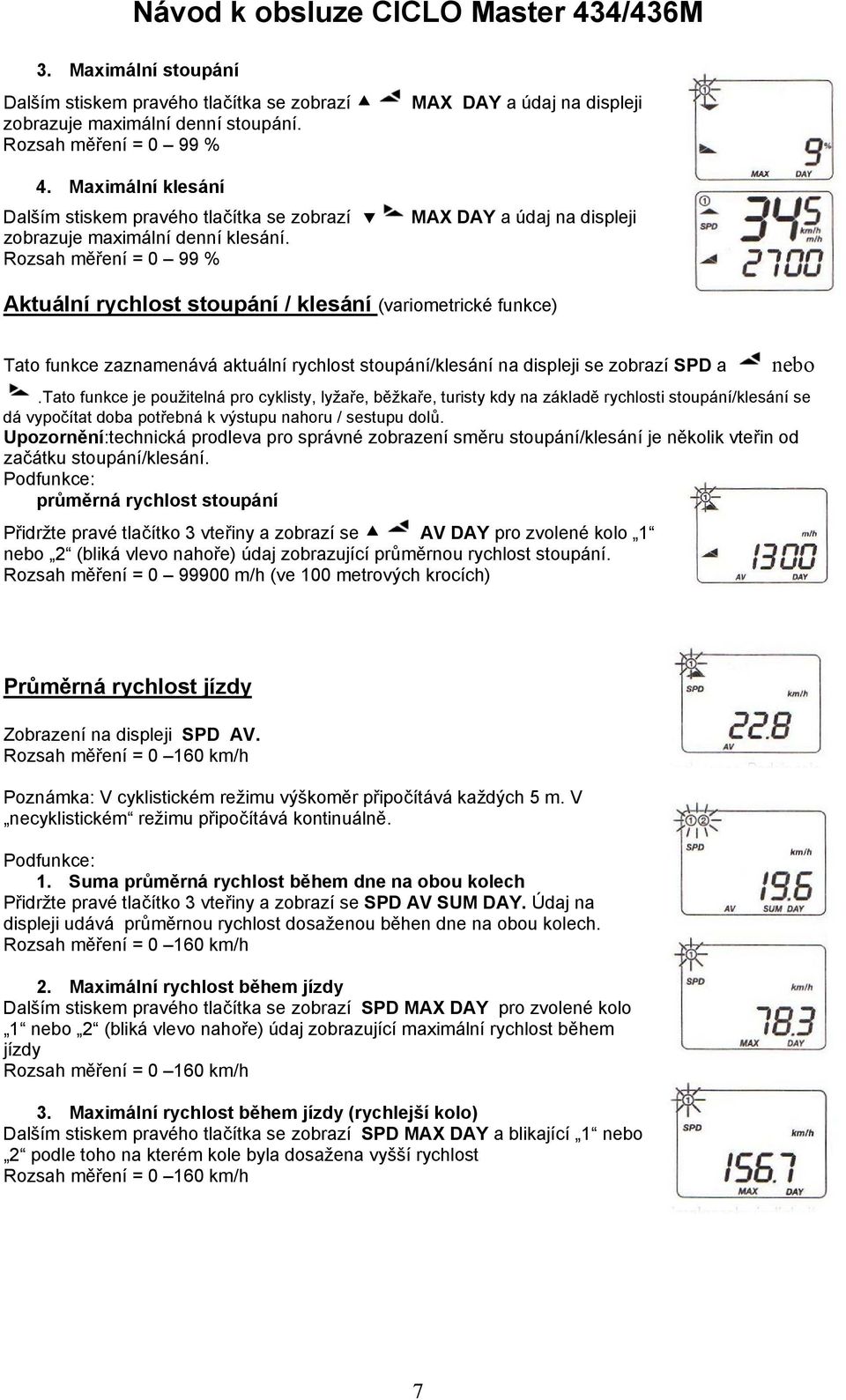

7 3. Maximální stoupání Dalším stiskem pravého tlačítka se zobrazí MAX DAY a údaj na displeji zobrazuje maximální denní stoupání. Rozsah měření = 0 99 % 4. Maximální klesání Dalším stiskem pravého tlačítka se zobrazí zobrazuje maximální denní klesání. Rozsah měření = 0 99 % MAX DAY a údaj na displeji Aktuální rychlost stoupání / klesání (variometrické funkce) Tato funkce zaznamenává aktuální rychlost stoupání/klesání na displeji se zobrazí SPD a nebo.tato funkce je použitelná pro cyklisty, lyžaře, běžkaře, turisty kdy na základě rychlosti stoupání/klesání se dá vypočítat doba potřebná k výstupu nahoru / sestupu dolů. Upozornění:technická prodleva pro správné zobrazení směru stoupání/klesání je několik vteřin od začátku stoupání/klesání. průměrná rychlost stoupání Přidržte pravé tlačítko 3 vteřiny a zobrazí se AV DAY pro zvolené kolo 1 nebo 2 (bliká vlevo nahoře) údaj zobrazující průměrnou rychlost stoupání. Rozsah měření = m/h (ve 100 metrových krocích) Průměrná rychlost jízdy Zobrazení na displeji SPD AV. Rozsah měření = km/h Poznámka: V cyklistickém režimu výškoměr připočítává každých 5 m. V necyklistickém režimu připočítává kontinuálně. 1. Suma průměrná rychlost během dne na obou kolech Přidržte pravé tlačítko 3 vteřiny a zobrazí se SPD AV SUM DAY. Údaj na displeji udává průměrnou rychlost dosaženou běhen dne na obou kolech. Rozsah měření = km/h 2. Maximální rychlost během jízdy Dalším stiskem pravého tlačítka se zobrazí SPD MAX DAY pro zvolené kolo 1 nebo 2 (bliká vlevo nahoře) údaj zobrazující maximální rychlost během jízdy Rozsah měření = km/h 3. Maximální rychlost během jízdy (rychlejší kolo) Dalším stiskem pravého tlačítka se zobrazí SPD MAX DAY a blikající 1 nebo 2 podle toho na kterém kole byla dosažena vyšší rychlost Rozsah měření = km/h 7

8 Měření teploty Pomocí tlačítek zvolte na displeji TMP. Rozsah měření = -19ºC - +60ºC 1. Minimální teplota během dne Přidržte pravé tlačítko 3 vteřiny a zobrazí se TMP. Údaj na displeji udává minimální teplotu během dne. Rozsah měření = -19ºC - +60ºC 2. Maximální teplota během dne Dalším stiskem pravého tlačítka se zobrazí TMP. Údaj na displeji udává maximální teplotu během dne. Rozsah měření = -19ºC - +60ºC Aktuální výkon Pomocí tlačítek zvolte na displeji P, kde se zobrazuje aktuální výkon (Watt). Rozsah měření = W (ve 20W krocích) 1. Průměrný výkon Přidržte pravé tlačítko 3 vteřiny a zobrazí se AV DAY pro zvolené kolo 1 nebo 2 (bliká vlevo nahoře) údaj zobrazující průměrný výkon. Rozsah měření = W 2. Maximální výkon Dalším stiskem pravého tlačítka se zobrazí MAX DAY pro zvolené kolo 1 nebo 2 (bliká vlevo nahoře) údaj zobrazující maximální výkon. Rozsah měření = W Poznámka: Zobrazovaný výkon je pouze přibližný. Měření je přepočítáváno s ohledem na průměrné tření, k dobrým podmínkám na cestě a nastavenou hmotností. Výkon může být měřen přesněji při stoupání ( přesnost ±20W, při ostrém větru se může měření odlišovat od skutečného výkonu). Jestliže je cesta rovná, tak průměrný výkon je měřen s přesností ±40W. V průběhu klesání je výkon roven 0. Hodiny Zobrazení aktuálního času 12/24 hod. cyklus. Po zvolení 12 h cyklu, blikající dvojtečka indikuje AM a trvale svítící PM. 8

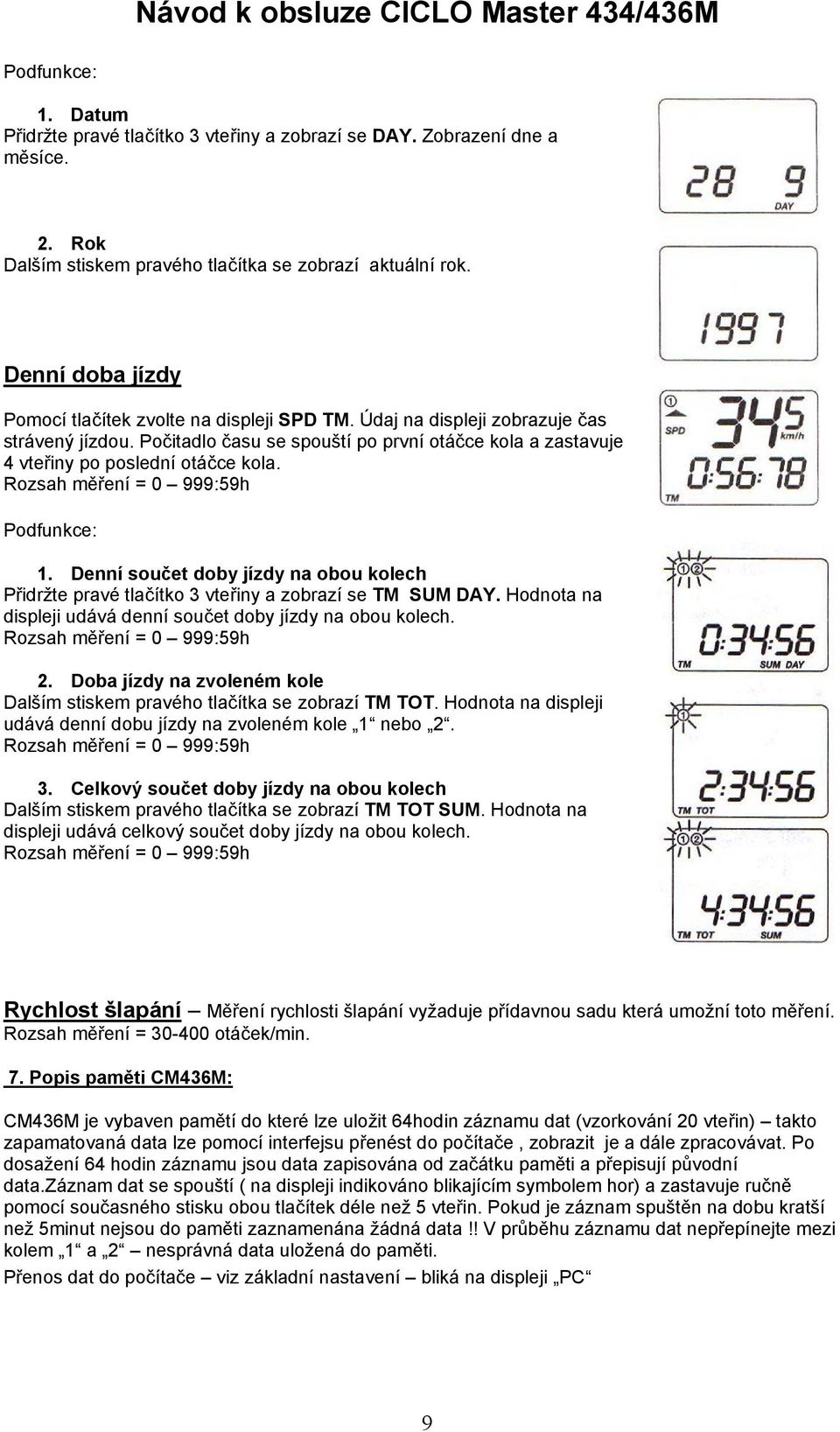

9 1. Datum Přidržte pravé tlačítko 3 vteřiny a zobrazí se DAY. Zobrazení dne a měsíce. 2. Rok Dalším stiskem pravého tlačítka se zobrazí aktuální rok. Denní doba jízdy Pomocí tlačítek zvolte na displeji SPD TM. Údaj na displeji zobrazuje čas strávený jízdou. Počitadlo času se spouští po první otáčce kola a zastavuje 4 vteřiny po poslední otáčce kola. Rozsah měření = 0 999:59h 1. Denní součet doby jízdy na obou kolech Přidržte pravé tlačítko 3 vteřiny a zobrazí se TM SUM DAY. Hodnota na displeji udává denní součet doby jízdy na obou kolech. Rozsah měření = 0 999:59h 2. Doba jízdy na zvoleném kole Dalším stiskem pravého tlačítka se zobrazí TM TOT. Hodnota na displeji udává denní dobu jízdy na zvoleném kole 1 nebo 2. Rozsah měření = 0 999:59h 3. Celkový součet doby jízdy na obou kolech Dalším stiskem pravého tlačítka se zobrazí TM TOT SUM. Hodnota na displeji udává celkový součet doby jízdy na obou kolech. Rozsah měření = 0 999:59h Rychlost šlapání Měření rychlosti šlapání vyžaduje přídavnou sadu která umožní toto měření. Rozsah měření = otáček/min. 7. Popis paměti CM436M: CM436M je vybaven pamětí do které lze uložit 64hodin záznamu dat (vzorkování 20 vteřin) takto zapamatovaná data lze pomocí interfejsu přenést do počítače, zobrazit je a dále zpracovávat. Po dosažení 64 hodin záznamu jsou data zapisována od začátku paměti a přepisují původní data.záznam dat se spouští ( na displeji indikováno blikajícím symbolem hor) a zastavuje ručně pomocí současného stisku obou tlačítek déle než 5 vteřin. Pokud je záznam spuštěn na dobu kratší než 5minut nejsou do paměti zaznamenána žádná data!! V průběhu záznamu dat nepřepínejte mezi kolem 1 a 2 nesprávná data uložená do paměti. Přenos dat do počítače viz základní nastavení bliká na displeji PC 9

10 8. Výměna baterie v CM 434/436M : Před výměnou baterie si poznamenejte DST, TOT DST (celkovou ujetou vzdálenost) a nastavený obvod kola. Po vyjmutí baterie si přístroj pamatuje tyto hodnoty max. 15 vteřin. Pro demontáž krytu baterie použijte minci. Vyměňte starou baterii a vložte novou lithiovou 3V baterii CR-2032 ( pozor na polaritu!! ). Použitou baterii nevyhazujte mezi domovní odpad! 8.1 Výměna baterie ve vysílači : Ve vysílači je použita 12V baterie typ E23A/MS21/V23. Výměna se doporučuje cca 1x ročně (nebo když CM434/436M ukazuje nepřesně). Odšroubujte kryt baterie na horní straně vysílače a vyměňte baterii za novou (pozor na polaritu, + pólem nahoru). Krytku baterie opatrně utáhněte. Použitou baterii nevyhazujte mezi domovní odpad! 9.0 Řešení problémů : Závada Možné řešení chybné nebo žádné zobrazení na displeji stiskněte resetovací tlačítko AC na zadní straně CM 434/436M CM 434/436M nereaguje na zkontrolujte baterii tlačítko vyměňte baterii POZOR: stiskem resetovacího tlačítka AC vymažete všechny hodnoty a nastavení!! nezobrazuje rychlost zkontrolujte pozici čidla na vidlici a magnetu zkontrolujte baterii ve vysílači zkontrolujte správné usazení CM434/436M v držáku zkontrolujte nastavený obvod kola rychlost je příliš velká nebo malá zkontrolujte nastavený obvod kola zkontrolujte volbu km/h nebo mil/h Záruční podmínky : Na přístroj Ciclomaster CM434/436M se vztahuje 24 měsíců od data prodeje. Záruka se vztahuje pouze na materiálové a výrobní vady. Záruka se nevztahuje na baterii. Záruka je platná v případě zacházení s přístrojem dle návodu. Vadný přístroj (včetně veškerého příslušenství) zašlete spolu s kopií dokladu o koupi a popisem závady na adresu svého prodejce. Před odesláním přístroje znovu přečtěte a zkontrolujte případné možnosti poruch. V případě uznání záruky bude vyměněný nebo opravený přístroj vrácen bezplatně poštou. V případě neuznání záruky nebo pozáruční opravy budou účtovány servisní náklady, poštovné a balné spojené s vyřešením reklamace. Žádná část této příručky nesmí být v jakékoli formě reprodukována bez písemného povolení firmy PELL S s.r.o. 10
