1 Instalační & uživatelský manuál

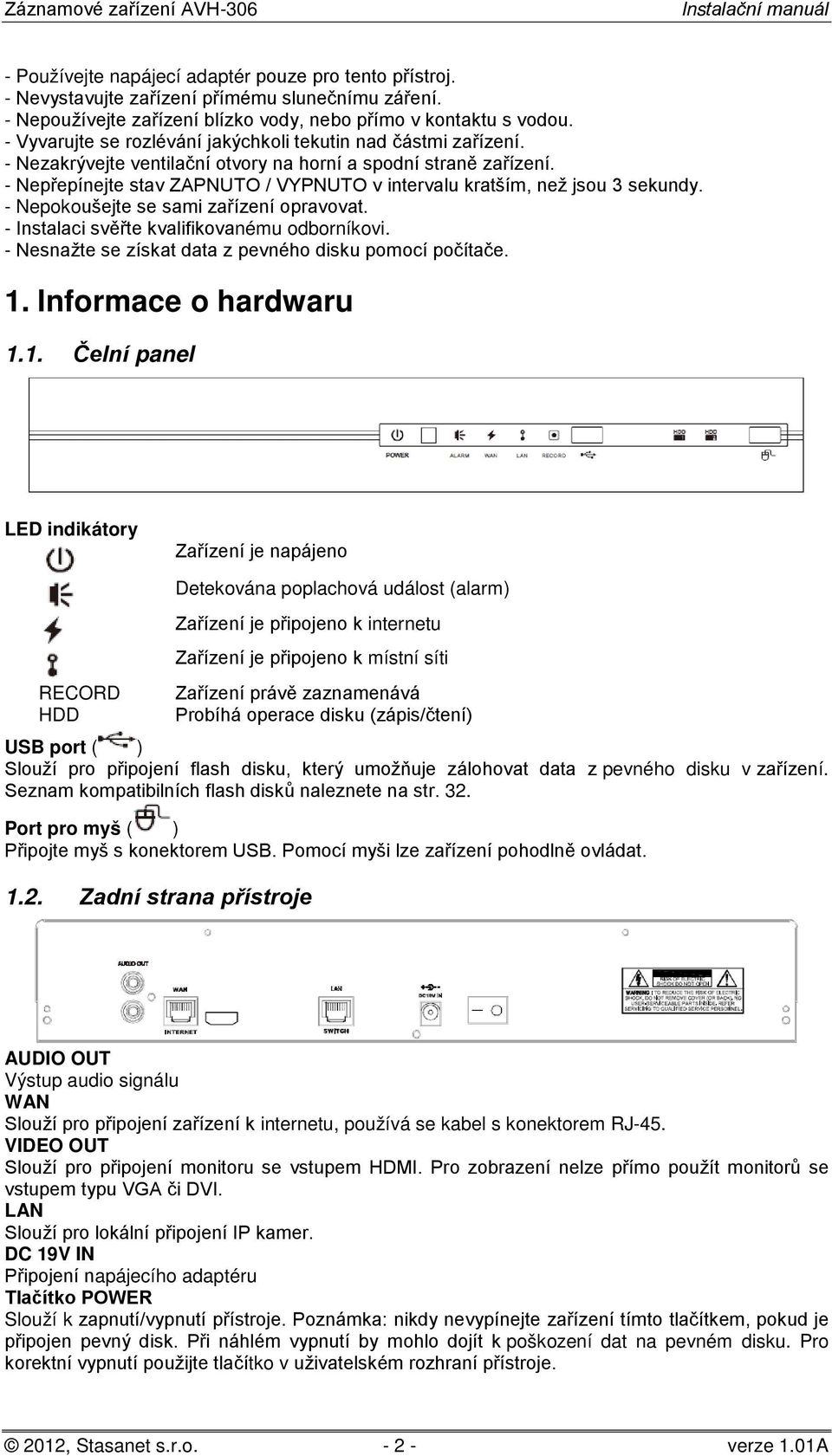

2 - Používejte napájecí adaptér pouze pro tento přístroj. - Nevystavujte zařízení přímému slunečnímu záření. - Nepoužívejte zařízení blízko vody, nebo přímo v kontaktu s vodou. - Vyvarujte se rozlévání jakýchkoli tekutin nad částmi zařízení. - Nezakrývejte ventilační otvory na horní a spodní straně zařízení. - Nepřepínejte stav ZAPNUTO / VYPNUTO v intervalu kratším, než jsou 3 sekundy. - Nepokoušejte se sami zařízení opravovat. - Instalaci svěřte kvalifikovanému odborníkovi. - Nesnažte se získat data z pevného disku pomocí počítače. 1. Informace o hardwaru 1.1. Čelní panel LED indikátory Zařízení je napájeno RECORD HDD Detekována poplachová událost (alarm) Zařízení je připojeno k internetu Zařízení je připojeno k místní síti Zařízení právě zaznamenává Probíhá operace disku (zápis/čtení) USB port ( ) Slouží pro připojení flash disku, který umožňuje zálohovat data z pevného disku v zařízení. Seznam kompatibilních flash disků naleznete na str. 32. Port pro myš ( ) Připojte myš s konektorem USB. Pomocí myši lze zařízení pohodlně ovládat Zadní strana přístroje AUDIO OUT Výstup audio signálu WAN Slouží pro připojení zařízení k internetu, používá se kabel s konektorem RJ-45. VIDEO OUT Slouží pro připojení monitoru se vstupem HDMI. Pro zobrazení nelze přímo použít monitorů se vstupem typu VGA či DVI. LAN Slouží pro lokální připojení IP kamer. DC 19V IN Připojení napájecího adaptéru Tlačítko POWER Slouží k zapnutí/vypnutí přístroje. Poznámka: nikdy nevypínejte zařízení tímto tlačítkem, pokud je připojen pevný disk. Při náhlém vypnutí by mohlo dojít k poškození dat na pevném disku. Pro korektní vypnutí použijte tlačítko v uživatelském rozhraní přístroje. 2012, Stasanet s.r.o verze 1.01A

3 2. Připojení zařízení 2.1. Pevné disky 1. Odšroubujte horní víko. 2. Přišroubujte pevný disk do patřičné pozice. 3. Připojte napájení a datový kabel k disku (orientace disku musí být taková, aby deska plošných spojů na spodní straně pevného disku mířila vzhůru). 4. Připevněte pevný disk pomocí šroubků na obou stranách. 5. Pro připojení dalšího pevného disku najděte v balení kovový rámeček pro pevné disky a přišroubujte ho uvnitř přístroje. 6. Připojte napájecí a datový kabel druhého disku. 7. Připevněte pevný disk pomocí šroubků na obou stranách. 8. Nasaďte víko přístroje a upevněte jej pomocí šroubků. 2012, Stasanet s.r.o verze 1.01A

4 2.2. Připojení IP kamer Automatický režim Výchozím nastavením LAN portu je režim AUTO. Tento režim je vhodný v případě, kdy je do LAN portu zapojen hub/switch, ke kterému jsou připojeny IP kamery, které jsou tak na vyhrazené (samostatné) síti. V tomto režimu na LAN rozhraní funguje DHCP server, který přiděluje IP kamerám příslušnou IP adresu. Detaily o nastavení režimu portu naleznete na str. 26. Vzdálené připojení Zadejte IP adresu či jméno vzdálené kamery a dále přístupové informace. Vyčkejte, dokud nebude kamera zobrazena na monitoru. Lokální připojení Připojte IP kameru do switche/hubu. Vyčkejte, dokud nebude kamera zobrazena na monitoru. Poznámka: Lokální připojení umožňuje pouze lokální sledování obrazu kamer. Pro přístup přes Internet je nutné přístroj připojit k Internetu. Zařízení musí být rovněž připojeno k internetu, pokud chcete připojit vzdálenou kameru. NVR automaticky nastaví IP adresu kamery, pokud: - Jedná se o kameru značky AV Tech - Výchozí metoda získání adresy v kameře je nastavena na DHCP - Kamera byla připojena a napájena před zapnutím NVR NVR automaticky nenastaví IP adresu kamery, pokud: - Nejedná se o kameru značky AV Tech - Výchozí metoda pro získání IP adresy není nastavena na DHCP. 2012, Stasanet s.r.o verze 1.01A

5 Chcete-li předejít problémům při automatické konfiguraci, používejte kamery značky AV Tech. Stiskněte tlačítko ve spodní části obrazovky, čímž se zobrazí seznam nalezených kamer, jejich MAC adresa a stav. Vyberte IP kameru, která ještě není připojena k NVR a stiskněte tlačítko SETUP. Položku NETWORK TYPE nastavte na DHCP Pro uložení změn stiskněte tlačítko APPLY a následně EXIT. Kamera bude záhy zobrazena na monitoru. 2012, Stasanet s.r.o verze 1.01A

6 Režim Static/DHCP Tyto režimy se používají v případě, kdy jsou IP kamery připojeny na stejnou počítačovou síť jako zbytek hardwaru zařízení je připojeno do routeru. V obou režimech na LAN rozhraní nepracuje DHCP server. V DHCP režimu se o přidělování IP adres stará nadřazené zařízení (obvykle připojený router), v režimu Static je nutné nastavit IP adresu zařízení (a obvykle i IP kamer) ručně. Vzdálené připojení Zadejte IP adresu či jméno vzdálené kamery a dále přístupové informace. Vyčkejte, dokud nebude kamera zobrazena na monitoru. Lokální připojení Připojte IP kameru do routeru. Vyčkejte, až kamera dostanou IP adresu (je-li povoleno DHCP) a následně bude zobrazena na monitoru. Poznámka: Lokální připojení umožňuje pouze lokální sledování obrazu kamer. Pro přístup přes Internet je nutné přístroj připojit k Internetu. Zařízení musí být rovněž připojeno k internetu, pokud chcete připojit vzdálenou kameru. 2012, Stasanet s.r.o verze 1.01A

7 3. Uživatelské rozhraní 3.1. Lokální (na monitoru) Stav NVR Volná kapacita HDD Sta v ka nál u Rychlé Hlavní Menu volby menu přehrávání Stav NVR Klávesy zamknuty Prohození kanálů zakázáno USB flash disk připojen Záznam dle plánovače aktivní Přepis záznamů povolen Sekvenční režim aktivní PTZ režim aktivní Klávesy odemknuty Prohození kanálů povoleno USB zařízení nepřipojeno Záznam dle plánovače neaktivní Přepis záznamů zakázán Sekvenční režim neaktivní PTZ režim neaktivní Stav sítě: Měřič zatížení CPU WAN připojeno k internetu WAN lokální LAN auto, rychlost 10/100Mbit/s LAN DHCP/Static režim WAN nepřipojeno k internetu LAN auto, rychlost Gbit/s LAN odpojena 2012, Stasanet s.r.o verze 1.01A

8 Stav kanálu Auto vyhledávání povoleno Live audio aktivní Záznam Informace o live Auto vyhledávání zakázáno Live audio neaktivní Detekce člověka Informace o záznamu Původní velikost Audio ze záznamu aktivní Poplachová událost Na velikost obrazovky Audio ze záznamu neaktivní Detekce pohybu Rychlé volby Volba pro vypnutí nebo restart zařízení Zobrazení panelu pro volbu kanálu a změnu zobrazení Režim zvětšení obrazu. Nejprve vyberte kanál a tiskněte toto tlačítko. Nyní je zobraz zvětšený, posouváním červeného rámečku ve spodní části obrazovky posouváte část obrazu, kterou chcete zobrazit. Aktivace PTZ režimu a zobrazení ovládacích prvků PTZ Zobrazení okna s nalezenými IP kamerami a jejich stavem Hlavní menu RYCHLÝ START SYSTÉM INFO O UDÁLOSTECH POKROČILÉ NASTAVENÍ NASTAVENÍ PLÁNOVAČE Další informace viz str. 16. Nastavení zobrazení, data a času Nastavení konfigurace systému Menu hledání dle událostí Nastavení pokročilých voleb (PŘIPOJENÍ, KAMERY, DETEKCE, UPOZORNĚNÍ, SÍŤ, ZOBRAZENÍ, ZÁZNAM a OZNÁMENÍ) Nastavení plánovače záznamů a událostí Panel přehrávání / / Rychlý přechod vpřed Rychlý přechod vzad Přehrávání / zastavení Ukončí přehrávání Pomalé přehrávání Předchozí/následující hodina Rychlé hledání Zvyšuje rychlost přechodu vpřed od 4x do 32x Zvyšuje rychlost přechodu zpět od 4x do 32x Stiskem se přehraje nejnovější záznam, opětovným stiskem se opět přehrávání záznamu pozastaví. Při pozastaveném obrazu umožňují tlačítka pro rychlý přechod vzad/vpřed krokovat obraz po jednotlivých snímcích. Opustí režim přehrávání záznamů (zpět do zobrazení živého obrazu). Možnost zpomaleného přehrávání (1/4 rychlostí=1. Stisk, 1/8 rychlostí=2.stisk). Přechod na záznamy v předchozí/následující hodině, např. 11:00-12:00 nebo 14:00-15:00, pokud je aktuální interval 12:00-13:00. Automaticky se začne přehrávat nejstarší video události ve zvoleném intervalu. Zobrazení menu pro vyhledávání záznamů 2012, Stasanet s.r.o verze 1.01A

9 3.2. Vzdálené (přes web) Informace o streamu: FR = Frame Rate (snímková frekvence) DR = Data Rate (datový tok) DATE TIME aktuální datum/čas Stav kanálu Rychlé Hlavní Menu volby menu přehrávání 4. Často používané funkce 4.1. Zamknutí / odemknutí kláves Pro zamknutí nebo odemknutí kláves na čelním panelu i veškerých operací s NVR stiskněte tlačítko nebo na obrazovce. Pro opětovné odemknutí NVR je nutno zadat své uživatelské jméno a heslo. Poznámky: Výchozím jménem je admin s heslem admin. Různí uživatelé mohou mít v zařízení povoleny určité činnosti dle jejich nastavení, viz str Výběr kanálu 2012, Stasanet s.r.o verze 1.01A

10 Poznámka: funkce prohození kanálů je dostupná pouze uživatelům s oprávněním SUPERVISOR Vyhledání IP kamer Tato funkce slouží k vyhledání všech kompatibilních IP kamer, jejichž IP adresa j ve stejném síťovém rozsahu jako použité komunikační rozhraní NVR. Tato funkce je dostupná pouze pro uživatele s oprávněním SUPERVISOR. Po stisku tlačítka se zobrazí seznam nalezených IP kamer, jejich MAC adresy a stav. Pro změnu IP adresy vybrané kamery/automatické nastavení adresy stiskněte tlačítko SETUP a nastavte volbu NETWORK TYPE na Static, pokud chcete IP adresu nastavit ručně, resp. zvolte DHCP, pokud má být IP adresa přiřazena automaticky. 2012, Stasanet s.r.o verze 1.01A

11 Nastavte IP adresu a další síťové parametry (network type=static), přístupové údaje jméno a heslo (Static i DHCP) a stiskněte tlačítko APPLY pro uložení. Dialogové okno uzavřete stiskem tlačítka EXIT. Pro připojení nové (dosud nepřipojené) kamery vyberte tuto kameru ze seznamu a stiskněte tlačítko CONNECT. Nyní vyberte kanál, který má kameru zobrazovat (CHANNEL), přihlašovací jméno (USER NAME) a heslo (PASSWORD) ke kameře a stiskněte tlačítko SAVE. 2012, Stasanet s.r.o verze 1.01A

12 4.4. Vytvoření uživatelů Tato funkce slouží pro vytváření, editaci a mazání uživatelských účtů, které dovolují lokální/vzdálené přihlášení k NVR. Každému účtu lze přiřadit přihlašovací jméno (USER NAME), heslo (PASSWORD) a úroveň oprávnění (LEVEL). Tato funkce je dostupná pouze uživateli typu SUPERVISOR. Okno lze aktivovat stiskem tlačítka SYSTÉM -> ACCOUNT. Tlačítko ADD slouží pro přidávání uživatelů, EDIT pro jejich editaci a DEL pro smazání. Okno ukončíte stiskem tlačítka EXIT Úrovně přístupu Funkce Úroveň přístupu SUPERVISOR POWER NORMAL GUEST Zamknutí/odemknutí kláves Prohození kanálů Auto vyhledání zap./vyp. Live zvuk zap./vyp. Zvuk záznamu zap./vyp. Původní velikost/přizpůsobit Informace o live/záznamu Vypnutí/restart Přepínání kanálů Digitální zoom PTZ ovládání Vyhledání IP kamer Rychlé nastavení Systém Informace o událostech Pokročilé nastavení Nastavení plánovače Rychlý přechod vpřed/vzad Přehrávání/zastavení Ukončení přehrávání Pomalé přehrávání Předchozí/následující hodina Rychlé hledání 2012, Stasanet s.r.o verze 1.01A

13 4.5. Hledání událostí Funkce, která umožňuje rychle vybrat záznam dle data a času. Aktivovat ji lze stiskem tlačítka Rychlé hledání v panelu přehrávání. Funkce není dostupná pro uživatele s oprávněním NORMAL či GUEST. Pro rychlé nalezení záznamu aktivujte volbu QUICK SEARCH: Vyberte kanál (y) a měsíc. Dny, ve kterých existují nějaké záznamy budou zvýrazněny. Vyberte den. V časové ose budou zvýrazněny hodiny, kdy existuje nějaký záznam. Vyberte čas, čímž se aktivuje přehrávání záznamů Pro vyhledání dle určitého typu záznamu vyberte nejprve záložku RECORD (trvalý záznam), MOTION (záznam dle pohybu), ALARM (záznam na základě popl. událostí), TIME (záznam dle plánovače) nebo FULL (všechny typy záznamů). Pak pokračujte dle předchozího bodu. Poznámka: během přehrávání stiskněte ikonku pro zobrazení informací o přehrávaném záznamu. Stiskem ikonky aktivujete přehrávání audio záznamu (je-li nějaký) Záloha záznamů Tato funkce umožňuje překopírovat část záznamů z pevného disku NVR na flash disk v USB portu, lze ji aktivovat stiskem tlačítka SYSTEM -> BACKUP DATA (USB). Tuto funkci může aktivovat pouze uživatel s úrovní SUPERVISOR. Flash disk pro zálohu musí být před vložením do USB portu naformátován souborovým systémem FAT32. Seznam kompatibilních flash disků naleznete v příloze na str. 32. Krok 1: Vyberte počáteční a koncový datum/čas (START DATE/TIME a END DATE/TIME). Krok 2: Vyberte kanál(y), které chcete zálohovat (CHANNEL) Krok 3: Stiskněte volbu SUBMIT na řádku REQUIRE SIZE pro zobrazení požadované kapacity flash disku. Krok 4: Stiskněte volbu SUBMIT na řádce BACKUP pro spuštění zálohování. 2012, Stasanet s.r.o verze 1.01A

14 4.7. Přehrání zálohy na PC Z bezpečnostních důvodů je záznam ukládán v proprietárním formátu a nelze jej běžně přehrát pomocí standardních přehrávačů, je nutné použít přehrávací program od výrobce. Vložte do PC flash disk se záznamem Najděte na flash disku program PLAYER.EXE a nainstalujte jej (podporované systémy: Windows XP, Vista a Windows 7) Spusťte nainstalovaný program VideoPlayer_NVR a v něm otevřete složku, kde jsou uložena data zálohy. Vyberte požadovaný soubor, soubor se začne automaticky přehrávat Konverze do AVI formátu Není-li z důvodu zabezpečení PC možné nainstalovat přehrávač záznamů (viz předchozí bod), lze zálohovaná data převést do AVI formátu, který je možné přehrát pomocí standardního přehrávače systému Windows (Windows Media Player aj.). Konverze do AVI formátu však neumožňuje exportovat audio data a nelze současně exportovat více kanálů (vždy jen 1 kanál). Otevřete záznam, který chcete převést do AVI Stiskněte tlačítko AVI 5. Rychlé volby 5.1. Vypnutí/restart zařízení Stiskněte tlačítko POWER na obrazovce. Bude zobrazeno toto okno: Pro vypnutí stiskněte tlačítko vlevo, pro restart stiskněte tlačítko vpravo. Tyto volby jsou dostupné pouze pro uživatele s oprávněním SUPERVISOR Výběr kanálů Pro zobrazení určitého kanálu na celou obrazovku nebo pro opětovné zobrazení 6 kanálů můžete: - Kliknout na konkrétní kanál pro jeho zobrazení, dalším stiskem se opět zobrazí 6 kanálů - Stisknout tlačítko a pomocí tlačítek 1-6 vybrat kanál, jenž chcete zobrazit na celou obrazovku. Stiskem tlačítka se zobrazí 6-ti kanálové zobrazení. 2012, Stasanet s.r.o verze 1.01A

15 5.3. Digitální zoom (zvětšení) Zobrazte na plnou plochu kanál, který chcete zvětšit a stiskněte tlačítko. Posouváním červeného rámečku ve spodní části obrazovky přesouváte zvětšený výřez obrazu PTZ Ovládání Tato funkce slouží k ovládání speeddome ( otočných ) kamer, je dostupná pouze pro uživatele s úrovní SUPERVISOR a POWER USER. Aktivace ovládacího okna se provádí stiskem tlačítka. / / / / / / / Menu kamery Enter Nahoru/dolů/vlevo/vpravo Ovládání clony Max. přiblížení / max. oddálení Přiblížení / Oddálení Zaostřit blíž / dál Auto trasa Preset Aktivuje OSD menu kamery, které slouží k nastavení její konfigurace. Význam jednotlivých voleb naleznete v manuálu od příslušné kamery. Potvrzení výběru/enter v OSD kamery. Pohyb kamery / pohyb v OSD menu. Pro kamery s protokolem Pelco- D slouží k přivření/otevření clony / v OSD může mít specifický význam dle typu kamery. Maximální zoom / minimální zoom kamery. Zvětší / sníží zoom kamery o jeden krok. Změna zaostření kamery, kamera nesmí mít nastavený režim zaostřování na automatiku. Spustí automatickou trasu kamery, trasa musí být nejprve v kameře definována. Přechod na zvolenou prepozici (musí být nejprve definovány). 2012, Stasanet s.r.o verze 1.01A

16 5.5. Vyhledání IP kamer Informace naleznete na straně Hlavní menu 6.1. Rychlé nastavení Záložka obecné Jméno kanálu (CHANNEL TITLE) Povolí/zakáže zobrazení jména kanálu v obraze Stav kanálu (EVENT TITLE) Povolí/zakáže zobrazení ikon událostí v obraze (viz str. 8) Zobrazení data (DATE DISPLAY) Povolí/zakáže zobrazení data a času v obraze Citlivost myši (MOUSE SENSITIVITY) Nastavení citlivosti myši v rozmezí Nastavení záznamů Stiskem tlačítka SETUP se otevře dialogové okno, kde je možno zvolit parametry záznamu pro jednotlivé typy událostí. Hodnoty ve sloupcích IMAGE SIZE a I.P.S. jsou závislé na typu kamery. Volby pro záložky MANUAL/TIMER: 2012, Stasanet s.r.o verze 1.01A

17 Kanál (CHANNEL) Zobrazení jména kanálu. Profil (PROFILE) Volba profilu kamery (viz manuál kamer AV Tech). Typ (TYPE) Komprese kamery. Rozlišení kamery (IMAGE SIZE) Rozměry videa/snímků z kamery. Kvalita (QUALITY) Nastavení kvality (úrovně komprese) kamery. Snímková frekvence (I.P.S.) Počet snímků za sekundu video streamu kamery. Volby pro záložku Událost (EVENT): Událost (EVENT) Nastavení typu události, která aktivuje záznam dle události Nastavení času Datum (DATE) Nastavení aktuálního data. Čas (TIME) Nastavení aktuálního času. 2012, Stasanet s.r.o verze 1.01A

18 Časový server (NTP SERVER) Server, který slouží k synchronizaci data/času zařízení. Používáte-li k zadání serveru jeho jmenné označení, musíte mít správně nastaven DNS server. Perioda synchronizace (SYNC PERIOD) Perioda synchronizace data/času s časovým serverem. Nastavil lze volbu denně (DAILY) nebo vypnuto (OFF). Časové pásmo (GMT) Nastavení časového pásma, kde se nacházíte. Volbu je nutné správně nastavit, pokud používáte synchronizaci data/času s NTP serverem Odhad zátěže CPU (BENCHMARK) Na této záložce je zobrazeno, jak určité nastavení zařízení (povolení určitých funkcí, počet připojených uživatelů) ovlivňuje zátěž procesoru v NVR. 2012, Stasanet s.r.o verze 1.01A

19 6.2. SYSTEM Účet (ACCOUNT) Viz popis na str Nástroje (TOOLS) Volba jazyka (LANGUAGE) Volba jazyka pro lokální zobrazení (netýká se web klienta) Aktualizace firmware (UPGRADE) Na USB flash disk nahrajte aktualizační soubory (lze je získat na stránkách distributora zařízení), vložte flash disk do USB portu a stiskněte tlačítko SUBMIT. Použitý flash disk musí používat souborový systém FAT32, seznam kompatibilních flash disků naleznete na str. 32. Po dokončení upgradu doporučujeme smazat všechny záznamy na disku, abyste předešli případným problémům s kompatibilitou po změnách ve formátu ukládání dat. Vytvoření zálohy konfigurace/obnova (BACKUP/RESTORE CONFIG) Chcete-li vytvořit zálohu konfigurace systému, vložte do USB flash disk (formátovaný na FAT32) a vyberte volbu SUBMIT na řádce BACKUP CONFIG. Na flash disku se vytvoří soubor System.bin, který obsahuje aktuální konfiguraci systému. Pro obnovu zálohy vložte do USB portu flash disk s dříve vytvořeným souborem System.bin a aktivujte volbu SUBMIT na řádce RESTORE CONFIG Systémové informace (SYSTEM INFO) Automatické zamykání kláves (AUTO KEY LOCK) Automatické zamykání kláves po určité době nečinnosti. Nastavit lze hodnoty 30/60/120 (čas v sekundách nebo NEVER (auto zamykání kláves zakázáno). Vymazat HDD (CLEAR HDD) Vymazání všech záznamů na disku. Vyberte disk, který chcete smazat a smazání potvrďte stiskem volby ANO (YES). Disk je doporučeno vymazat v následujících situacích: - Jestliže jste do zařízení vložili nový disk. - Po upgradu firmwaru. Před tímto krokem doporučujeme důležité záznamy zálohovat. 2012, Stasanet s.r.o verze 1.01A

20 - Došlo-li ke změně data/času při aktivním záznamu. Pokud data nesmažete, záznamy budou nesprávně uspořádány, což může vést k problémům při přehrávání/vyhledávání záznamů. Reset na tovární hodnoty (FACTORY DEFAULT) Klikněte na volbu SUBMIT, čímž dojde k nastavení všech voleb na původní (tovární) hodnoty. Po dokončení této funkce dojde k restartu zařízení Záloha dat BACKUP DATA (USB) Informace naleznete na straně Záloha logů BACKUP LOG (USB) Funkce, která uloží záznamy o událostech (logy) ve formátu CSV na USB flash disk. Volby jsou velmi podobné jako u předchozí funkce. Typ dat (DATA TYPE) Výběr typu logu, který má být uložen na flash disk. Vybrat lze informace o ručních záznamech (MANUAL), záznamech o pohybu (MOTION), záznamech o poplaších (ALARM), záznamech o systémových událostech (SYSTEM), záznamech dle plánovače (TIMER), záznamech, kdy byl detekován člověk (HUMAN DETECTION) a všech typech logů (SELECT ALL) Info o událostech (EVENT INFORMATION) Rychlé hledání (QUICK SEARCH) Informace naleznete na str Hledání událostí (EVENT SEARCH) Funkce pro vyhledání určité události (dle typu). 2012, Stasanet s.r.o verze 1.01A

21 Datum a čas (DATE/TIME) Datum a čas, od kterého se má hledat určitá událost. Kanál (CHANNEL) Prohledávaný kanál Pevný disk (HARD DISK) Pevný disk, na kterém se má událost hledat (všechny disky = ALL HDD) Typ události (EVENT TYPE) Hledat pouze určitý typ události. Zvolit lze pohyb (MOTION), poplachové události (ALARM), detekce člověka (HUMAN DETECTION). Na řádku SEARCH klikněte na volbu START, čímž zahájíte vyhledávání události. Po nalezení události se začne automaticky přehrávat patřičný záznam Info o disku (HDD INFO) Výpis informací o připojených pevných discích Výpis událostí (EVENT LOG) Funkce, která zobrazuje záznam (log) událostí v systému. Tlačítka PREV (předchozí strana) a NEXT (následující strana) slouží k procházení celého seznamu, log lze vymazat stiskem tlačítka CLEAR (smazat). 2012, Stasanet s.r.o verze 1.01A

22 6.4. Pokročilá konfigurace (ADVANCED CONFIG) Připojení (CONNECTION) Funkce, která umožňuje manuálně spravovat připojení IP kamery. Vzdálené IP kamery lze připojovat jen tímto způsobem, protože je nelze najít funkcí Vyhledání IP kamer (viz str. 10) Kanál (CHANNEL) Kanál, kam má být IP kamera připojena URI Adresa IP kamery. Zadat lze jak IP adresu, tak její DNS jméno. Port (PORT) TCP port, sloužící ke komunikaci mezi kamerou a zařízením, obvykle na tomto portu běží web rozhraní kamery. Obvyklá hodnota pro IP kamery AV Tech je 88, kamery jiných výrobců velmi často používají hodnotu 80. Konfigurace (CONFIG) Stiskem tlačítka SETUP otevřete dialogové okno, které umožňuje nastavit další komunikační parametry kamery. Uživatelské jméno (USER NAME) Jméno používané pro připojení ke kameře. Standardní hodnota pro IP kamery AV Tech je admin. Heslo (PASSWORD) Heslo pro připojení ke kameře. Standardní hodnota pro IP kamery AV Tech je admin. Kešování (CACHE TIME) Umožňuje nastavit velikost vyrovnávacího bufferu. Čím je tento čas delší (buffer větší), tím lépe je zařízení schopno vyrovnat se se zvýšeným datovým tokem z kamery, popř. kolísající 2012, Stasanet s.r.o verze 1.01A

23 přenosovou rychlostí mezi kamerou a zařízením. Negativním efektem je, že je o tuto hodnotu zpožděn obraz z kamery oproti reálnému stavu. To je velmi nežádoucí např. u kamer s PTZ ovládáním. Rozměr obrazu (IMAGE SIZE) Rozměry (rozlišení) obrazu z kamery. Konkrétní hodnoty se mohou lišit dle typu kamery. Kvalita (QUALITY) Kvalita, resp. úroveň komprese obrazu z kamery. Čím je hodnota vyšší, tím vzrůstá kvalita obrazu z kamery (snižuje se úroveň komprese), ale klesá možná doba záznamu. Snímková frekvence (I.P.S) Počet snímků za sekundu z kamery. Čím je tato hodnota vyšší, tím je video plynulejší (méně trhané), se zvyšujícím se počtem snímků však vzrůstá zatížení procesoru a snižuje se možná doba záznamu. Konkrétní hodnoty se mohou lišit dle typu kamery. Povolení audia (AUDIO) Nastavením hodnoty na ON povolíte příjem audio streamu z kamery. Dostupnost audio streamu na kameře je dána mj. typem kamery Nastavení kamery (CAMERA) Nastavení parametrů kamery. Jas (BRIGHTNESS) Jas obrazu z kamery. Kontrast (CONTRAST)e Kontrast obrazu z kamery. Sytost (SATURATION) Sytost obrazu z kamery Odstín (HUE) Odstín obrazu z kamery Skrytí (COV.) Skryje kameru ze zobrazení na monitoru, avšak záznam z kamery probíhá. Je-li kamera skryta, potom je v jejím poli na obrazovce zobrazen text COV.. Chcete-li předejít zobrazení tohoto textu, potom deaktivujte volbu Zobrazení skrytí (viz str. 28). Povolení záznamu obrazu (REC) Hodnota ON povolí záznam obrazu z této kamery. Je-li hodnota nastavena na OFF, nebudou zaznamenávána žádná data z kamery (bez ohledu na nastavení manuálního záznamu, záznamu dle plánovače a záznamu dle událostí). Povolení záznamu audia (REC AUDIO) Hodnota ON povolí záznam audio streamu z kamery (umožňuje-li kamera záznam audia). 2012, Stasanet s.r.o verze 1.01A

24 Jméno kanálu (CHANNEL TITLE) Umožní změnit zobrazované jméno kamery (maximum 6 znaků). Předávání obrazu kamery (PORT FORWARD a PORT FORWARD ENABLE) Zařízení umožňuje předávat ( forwardovat ) na WAN rozhraní stream z kamery, která běží na LAN rozhraní, tzn. na WAN rozhraní pak uvidíte obraz z jedné kamery. Postupujte následovně: Port pro předávání (PORT FORWARD) TCP port na WAN rozhraní, kam bude předáván obraz z kamery. Výchozí hodnota je 81 pro kanál 1, 82 pro kanál 2 atd. Zvolit lze hodnoty Povolení předávání (PORT FORWARD ENABLE) nastavte na hodnotu ON (povoleno) V prohlížeči Internet Explorer zadejte do adresního řádku kde WAN_adresa_NVR je IP adresa WAN rozhraní NVR a port je hodnota z pole PORT FORWARD. Poznámka: pro připojení je stále vyžadováno jméno a heslo nastavené v kameře. Dále, není-li nastaven mód LAN rozhraní na hodnotu AUTO, nebude port forwarding pracovat! Detekce událostí (DETECTION) Umožňuje nastavit detekci různých typů událostí. Poplachový vstup (ALARM) Umožňuje nastavit detekci narušení poplachového vstupu na kameře. OFF = detekce vypnuta, NO = detekce aktivní, normálně otevřený vstup, NC = detekce aktivní, normálně sepnutý vstup. Citlivost (SENSITIVITY) Nastavení citlivosti detekce. Nižší hodnota znamená vyšší citlivost detekce! Detekce pohybu (MOTION) Povolí (ON) nebo zakáže (OFF) detekci pohybu na kameře. Maskování detekce (AREA) Funkce, která umožňuje vymaskovat (nebrat v úvahu) určité části obrazu pro funkci detekce pohybu (např. kývající se větve stromů atp.). Stiskem na tlačítku EDIT je možné upravit masku detekce pohybu - po stisku se zobrazí v obraze rastr 16x12 buněk. Po kliknutí na každou buňku se změní její stav růžová buňka nedetekuje změny v obraze, průhledná buňka umožňuje detekci. Pro ukončení editace masky stiskněte pravé tlačítko myši. Interní poplachy (INTERNAL ALARM) Určité typy kamer poskytují další typy detekce, např. detekce člověka. Povolením této volby se povolí i tento typ detekce událostí. 2012, Stasanet s.r.o verze 1.01A

25 Varování (ALERT) Funkce, která umožňuje akusticky indikovat určité události v systému. Externí události (EXT. ALERT) Povolí (ON) / zakáže (OFF) pískání zařízení při jakémkoliv typu externí události. Interní události (INT. BUZZER) Povolí (ON) nebo zakáže (OFF) pískání zařízení při jakémkoliv typu interní události (stisk klávesy, ztráta obrazu, detekce pohybu, poplachová událost, události pevného disku). Vypnete-li pískání interních událostí (hodnota OFF), potom tyto nebudou pískat bez ohledu na nastavení voleb 3 až 7. Písknutí kláves (KEY BUZZER) Povolí (ON) / zakáže (OFF) písknutí při stisku klávesy na čelním panelu. Pískání při ztrátě videa (VLOSS BUZZER) Povolí (ON) / zakáže (OFF) pískání při ztrátě videa z připojených kamer. Pískání při detekci pohybu (MOTION BUZZER) Povolí (ON) / zakáže (OFF) pískání při detekci pohybu. Pískání při poplachu (ALARM BUZZER) Povolí (ON) / zakáže (OFF) pískání při výskytu interního poplachu (poplachový vstup, detekce člověka). Pískání při vyčerpání disku (HDD BUZZER) Povolí (ON) / zakáže (OFF) pískání, pokud je na připojených discích méně místa než hodnota Minimální kapacita viz bod 9. Délka pískání (ALARM DURATION) Umožňuje omezit délku pískání na hodnotu zadanou v sekundách (5/10/20/40) Minimální kapacita (HDD NEARLY FULL) Nastavení minimální kapacity disku, při poklesu volného místa na HDD pod tuto hodnotu (v GB) je může být spuštěno pískání (viz bod 7). 2012, Stasanet s.r.o verze 1.01A

26 Síť (NETWORK) Umožňuje nastavit síťové parametry LAN i WAN rozhraní, registraci zařízení pro službu Dynamická DNS (DDNS) a konfiguraci serveru odchozí pošty ( ) Typ sítě (NETWORK TYPE) Umožňuje nastavit způsob získání IP adresy na daném rozhraní. Pro WAN lze nastavit hodnoty DHCP/Static/PPPoE: DHCP WAN rozhraní získává IP adresu a další síťové parametry z nadřazeného DHCP serveru (obvykle router sítě) Static WAN rozhraní nezískává IP adresu automaticky, je nutné ji a ostatní síťové parametry zadat manuálně. PPPoE zapouzdření protokolu PPP do ethernetových paketů, používá se např. v situacích, kdy připojíte na WAN rozhraní ADSL modem (resp. ADSL modem+router v režimu bridge). Pro LAN lze nastavit hodnoty Auto/DHCP/Static: Auto LAN rozhraní pracuje jako DHCP server (přiděluje IP adresu připojeným kamerám). Tato volba je výchozí. DHCP LAN rozhraní pracuje v režimu DHCP klienta, tzn. získává IP adresu z nadřazeného DHCP serveru (obvykle součást routeru). Tento režim se používá v případě, kdy jsou IP kamery součástí stejné sítě (LAN) jako PC, které se připojují k zařízení (a popř. přímo kamerám). Static IP adresu LAN rozhraní a další parametry (adresa brány, síťová maska) je nutno zadat ručně. IP IP adresa, zadává se pouze v režimu Static. Brána (GATEWAY) Adresa brány (routeru) sítě. Zadává se v režimu Static. Maska sítě (NETMASK) Maska sítě, zadává se pouze v režimu Static. Poznámka: nevíte-li, jak nastavit předchozí tři parametry, bližší informace vám podá správce sítě, který spravuje síť, kam připojujete toto zařízení. Primární a sekundární DNS (PRIMARY a SECONDARY DNS) Určení IP adresy serveru DNS. Pokud není dostupný primární server, zkouší zařízení komunikovat se sekundárním DNS serverem. Tyto servery překládají jmenná označení na IP adresy. Velmi často je tuto funkcionalitu schopen poskytnout router (DNS relay), DNS servery často běží u ISP (poskytovatel internetového připojení). Dále lze využít i veřejný DNS server firmy Google (hodnota ). Není-li DNS server nastaven, nebudou fungovat všechny funkce, které využívají překlad DNS jmen na IP adresy (např. připojení vzdálených kamer, synchronizace času s časovým serverem, odesílání ů). Port (PORT) TCP port, kde běží webové rozhraní NVR. 2012, Stasanet s.r.o verze 1.01A

27 Nastavení dynamické DNS (DDNS) Dynamická DNS svazuje aktuální dynamickou, veřejnou IP adresu s určitým jménem, pro připojení k zařízení se pak používá toto stabilní jméno místo neustále se měnící IP adresy. DDNS Pro povolení této funkce nastavte volbu na hodnotu ON. SYSTEM NAME Nastavte hodnotu eagleeyes Pod textem CURRENT HOST ADDRESS vidíte celé DNS jméno Vašeho zařízení. Nastavení serveru odchozí pošty ( ) Umožňuje nastavit server odchozí pošty, který se používá pro funkci Oznámení (viz str. 29). Hodnoty, které se mají zadat v tomto dialogovém okně Vám sdělí poskytovatel Vašeho internetového připojení, resp. Vašeho poštovního serveru. Adresa SMTP serveru (SMTP SERVER) Zadejte DNS jméno resp. IP adresu serveru odchozí pošty (SMTP server). Používáte-li k zadání DNS jméno, musí být správně nastaven a funkční systém DNS. Port (PORT) Komunikační port, na kterém naslouchá SMTP server. Jméno odesilatele (MAIL FROM) Nastavení jména odesilatele u. Kódované spojení (SSL ENCRYPTION) Povolí (ON) nebo zakáže (OFF) šifrované spojení se SMTP serverem. Poznámka: mnoho veřejných SMTP serverů neumožňuje komunikaci s klientem, pokud není aktivní šifrované spojení (např. gmail). 2012, Stasanet s.r.o verze 1.01A

28 Uživatelské jméno a heslo (USER NAME a PASSWORD) Jméno/heslo, kterým zařízení ověřuje svou identitu při komunikaci se SMTP serverem. Poznámka: Nastavení těchto konzultujte se svým poskytovatelem ového řešení (správce použitého SMTP serveru) Zobrazení (DISPLAY) Doba kamery (FULL SCREEN DURATION) Určuje dobu v sekundách, po kterou bude zobrazena kamera na celou obrazovku v sekvenčním režimu. Zobrazení skrytí (DISPLAY COVERT) Je-li funkce aktivní (ON) a některá z kamer je skryta, potom je v jejím poli zobrazen text COV. Režim zobrazení HDD (HDD DISPLAY MODE) Hodnota SIZE znamená, že na displeji bude zobrazena volná kapacita (v GB) připojeného disku. Hodnota TIME vede k zobrazení doby do vyčerpání kapacity HDD. Jas/kontrast/sytost (BRIGHTNESS/CONTRAST/SATURATION) Jak/kontrast/sytost připojeného monitoru Nastavení záznamu (RECORD) Poznámka: Dojde-li ke změně data/času během záznamu, může to vést k poškození informací o záznamech a některé záznamy nemusí být dostupné. Před změnou času tedy doporučujeme záznam vypnout. Pokud došlo ke změně času při aktivním záznamu, doporučujeme vymazat všechna data na pevném disku a záznam znovu zahájit. 2012, Stasanet s.r.o verze 1.01A

29 Manuální záznam (MANUAL RECORD) Povoluje (ON) nebo zakazuje (OFF) manuální záznam. Záznam dle události (EVENT RECORD) Povoluje/zakazuje záznam po výskytu události. Záznam dle plánovače (TIMER RECORD) Povoluje/zakazuje záznam dle plánovače. Záznam před-poplachu (PRE-ALARM RECORD) Povoluje/zakazuje ukládání předpoplachů záznamů, které vznikly před vznikem události (detekce pohybu/poplach), ukládáno je 8MB pro každou kameru. Přepis HDD (OVERWRITE) Je-li funkce aktivní, potom dochází po vyčerpání volného místa na HDD k přepisu nejstarších záznamů, tzn. záznam běží ve smyčce. Limit záznamů (KEEP DATA LIMIT) Umožňuje nastavit počet dnů (1-31) po který jsou data ponechány na pevném disku (automaticky dochází k mazání záznamů starších než nastavený počet dnů). Nechcete-li omezovat maximální stáří záznamů, nastavte volbu na OFF. Nastavení záznamů (RECORD CONFIG) Viz popis na str Oznámení Funkce, které slouží k informování uživatele po výskytu určité události formou u. Textový Akce (ACTION) Pro povolení odesílání textových ů nastavte volbu na hodnotu ON. Událost (EVENT) Vyberte událost(i), na základě kterých má být odeslán s textovým popisem. Nastavit lze: ztráta videa (VIDEO LOSS), plný HDD (HDD FULL), zapnutí zařízení (POWER ON), vymazání disku (CLEAR HDD), přihlášení uživatele po síti (NET LOGIN), odemknutí kláves (KEY UNLOCK), zprávy sítě (NETWORK), zprávy UPS (UPS), abnormální chování systému (SYSTÉM ABNORMAL) a vše (ALL). Příjemce (RECEIVER) Kliknutím na tlačítko SETUP se zobrazí dialogové okno, kde lze zadat příjemce tohoto typu e- mailu. 2012, Stasanet s.r.o verze 1.01A

30 Video Tento typ u vloží do zprávy ( u) HTML soubor. Po jeho otevření v PC příjemce je stažen záznam události (detekce pohybu), která odeslání u vyvolala. Varování em ( ALERT) Nastavte na ON, pokud chcete povolit odeslání u Příjemce (RECEIVER) Umožňuje nastavit seznam příjemců tohoto typu u. Jak si přehrát záznam? 1. Otevřete přílohu (soubor HTML) v prohlížeči Internet Explorer. 2. Schvalte instalaci ActiveX prvku 3. Zadejte své jméno/heslo a vyberte kanál, jenž chcete přehrát. 4. Stiskněte tlačítko Open pro stažení a následné přehrání záznamu. 2012, Stasanet s.r.o verze 1.01A

31 6.5. Nastavení plánovače (SCHEDULE SETTING) Plánovač záznamů (RECORD) Umožňuje omezit záznam dle plánovače (TIMER RECORD) na určité hodiny a dny v týdnu Osa X = 0 24 hodin, každý dílek představuje 30 minut, Osa Y = dny v týdnu Plánovač událostí Umožňuje omezit vyhodnocení událostí na určité hodiny a dny v týdnu Osa X = 0 24 hodin, každý dílek představuje 30 minut, Osa Y = dny v týdnu 2012, Stasanet s.r.o verze 1.01A

32 7. Seznam kompatibilních USB flash disků Poznámky: pro správnou funkci v zařízení musí flash disk používat souborový systém FAT32. Maximální velikost zálohy (video záznamů) je 2GB. Chcete-li na USB zálohovat větší množství dat, musíte funkci zálohování vícekrát zopakovat (s různým nastavení počátečního/koncového data/času). 2012, Stasanet s.r.o verze 1.01A

33 8. Seznam kompatibilních pevných disků 2012, Stasanet s.r.o verze 1.01A
