1 Jakost ISO jakost zdravotnických prostředků ISO 9001 management kvality ISO ochrana životního prostředí CE značka certifikát shody certifikační autorita Det Norske Veritas

2 Materiály ocel litina speciální oceli pérová, nástrojová, rychlořezná nerezové oceli titan tvrdokov ostatní

3 Materiály nerezové oceli: martenzitická kalitelná chromová ocel min. 13 % Cr HRc háky, svorky, pinzety HRc nůžky, sklapely, lžičky HRc nůžky, nože, art. kleště HRc kyrety Gracey, art. kleště dobrá korozivzdornost, velmi dobrá řezivost, je magnetická křehkost, náročné na kvalitu povrchového zpracování

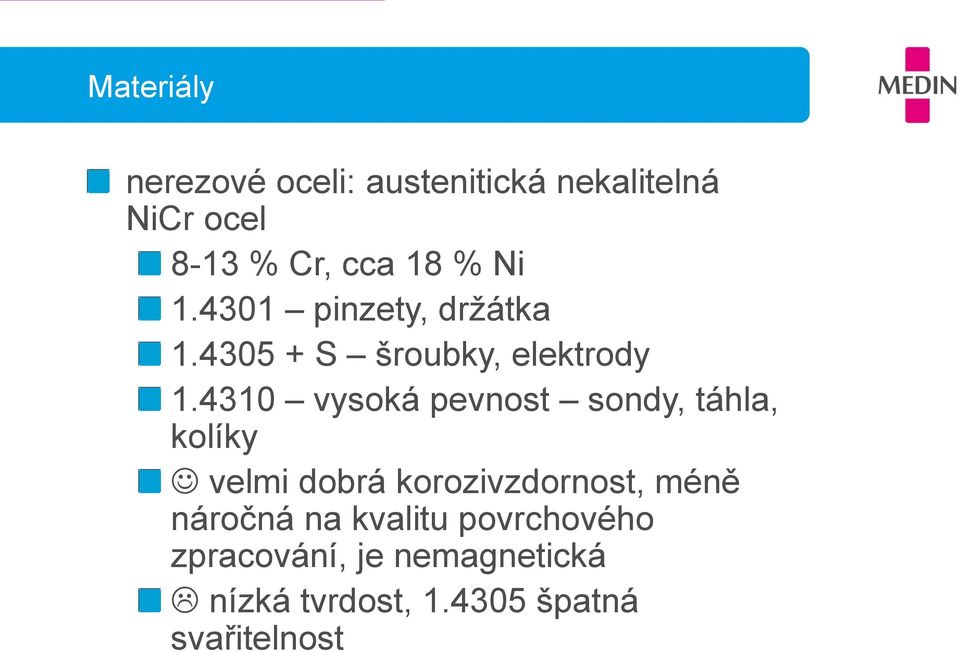

4 Materiály nerezové oceli: austenitická nekalitelná NiCr ocel 8-13 % Cr, cca 18 % Ni pinzety, držátka S šroubky, elektrody vysoká pevnost sondy, táhla, kolíky velmi dobrá korozivzdornost, méně náročná na kvalitu povrchového zpracování, je nemagnetická nízká tvrdost, špatná svařitelnost

5 Materiály nerezové oceli: austenitická implantátová NiCrMo ocel 8-13 % Cr, cca 18 % Ni, 3 % Mo kostní šrouby, dlahy, hřeby AISI: REX syceno dusíkem kyčelní jamky AISI: Osteofix vázací dráty vysoká odolnost proti korozi v oxidačním prostředí, vysoká pevnost, houževnatost, nemagnetická horší obrobitelnost, vysoká cena

6 Materiály nerezové oceli: vytvrditelná ocel 11 % Cr, 9 % Ni, 1 % Ti HRc hladítka, cpátka HRc uvolňovače korunek HRc art. kleště velmi dobrá korozivzdornost, při dané tvrdosti i dobrá houževnatost a pevnost, lehce magnetická nižší tvrdost, vysoká cena

7 Materiály titan titan grade 1, 2, 3 obyčejný titan držátka, součásti slitina TiAl6V4 implantáty hřeby, dlahy slitina NiTi kořenové nástroje tvrdý, vysoká odolnost proti korozi v oxidačním prostředí, výrazně lehčí než ocel, dobrá houževnatost a pevnost, lepší zobrazení při rtg nebo magnetické rezonanci, anodizace barevná variabilita horší obrobitelnost, zápalná jiskra, otěr, vysoká cena

8 Materiály tvrdokov krystaly karbidu wolframu (tungstenu) dispergované v tavenině kobaltu pájka Ag Brazetek CB4 vysoká tvrdost a odolnost proti opotřebení = dlouhá životnost křehkost, cena

9 Materiály plasty PVC, teflon, radel, Tecason, Tecatron, Peek - síta, držadla, nabíjecí trny slitiny hliníku držadla, těla cíličů kompozitní materiály ramena cíličů lehké, pevné, různé barevné provedení povrchové dokončení, cena

10 Přednosti výrobků trvanlivost vysoká užitná hodnota kvalitní materiály sortiment položek servis

11 Přednosti nástrojů nůžky dlouhá životnost široký sortiment servis ostření, seřízení materiál: tvrdost HRc povrch: lesk R, mat K

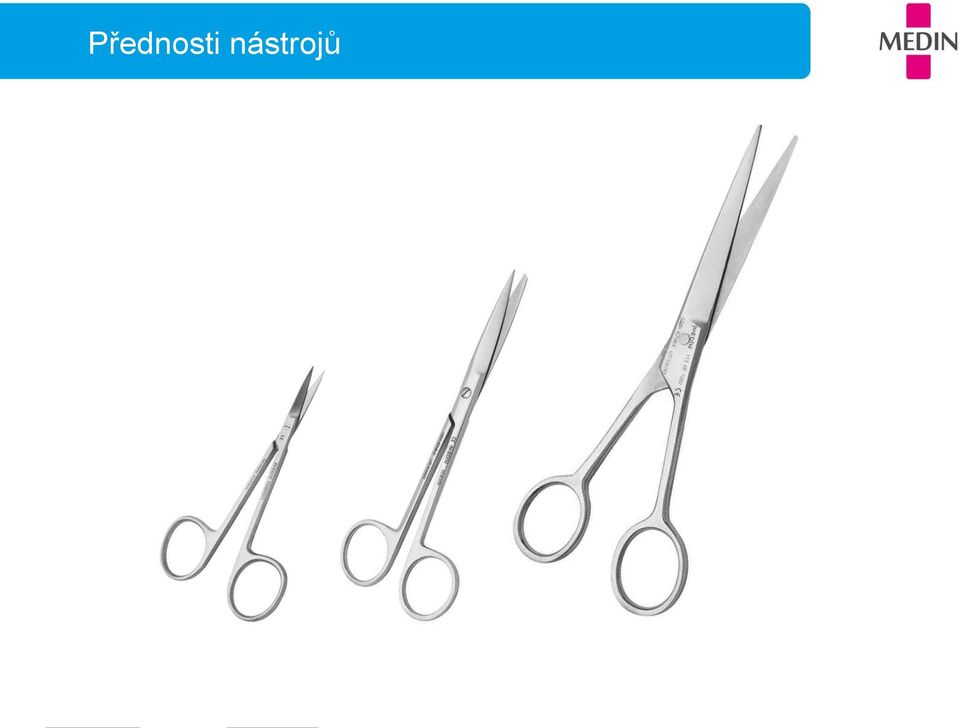

12 Přednosti nástrojů

13 Přednosti nástrojů bipolární pinzety vysoká kvalita materiál: tvrdost HRc povrch: mat K 2x vrstva rilsanu kulatý konektor Erbe

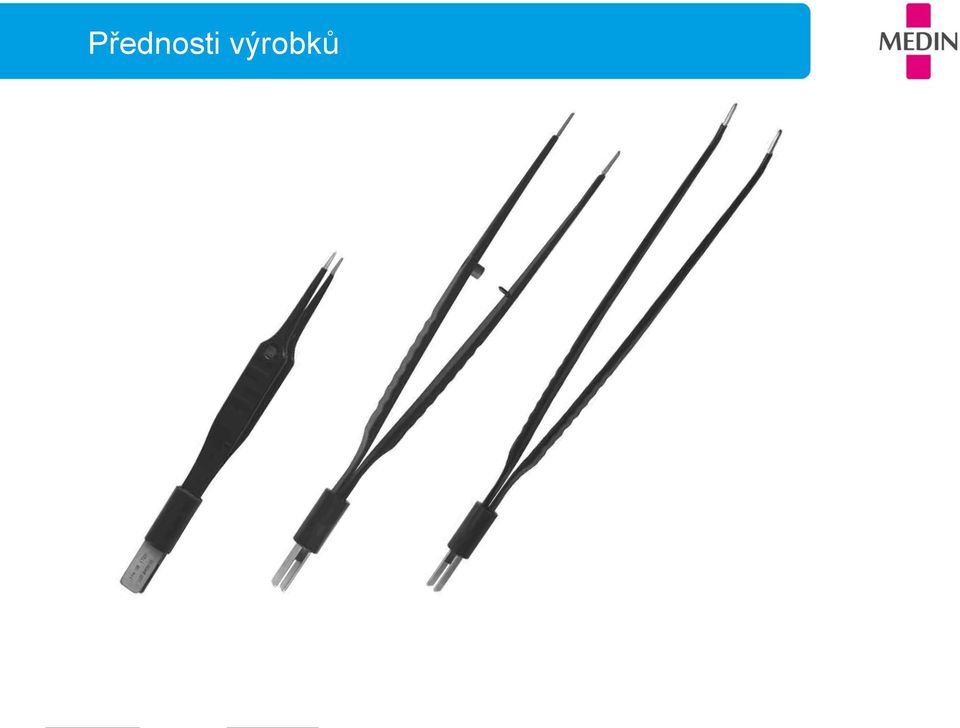

14 Přednosti výrobků

15 Přednosti výrobků svorky vysoká kvalita dlouhá životnost široký sortiment materiál: tvrdost HRc povrch: mat K

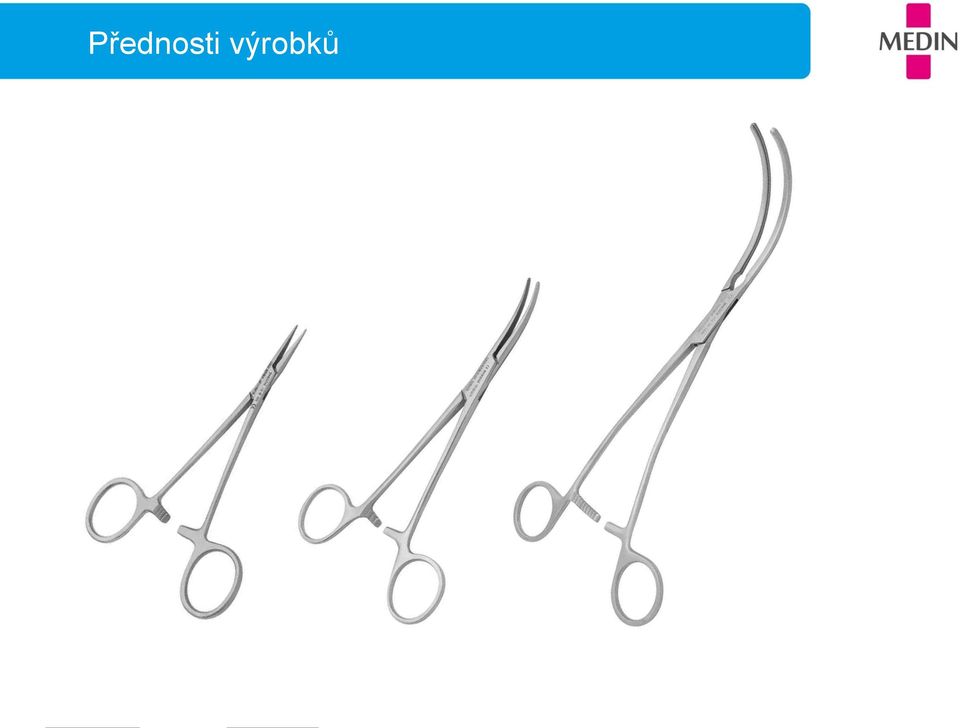

16 Přednosti výrobků

17 Přednosti výrobků jehelce vysoká kvalita precizní technologické zpracování široký sortiment materiál: tvrdost HRc povrch: mat K, lesk R

18 Přednosti výrobků

19 Artroskopické nástroje vývojová spolupráce s doc. MUDr. Liborem Pašou, Ph.D. artrokleště nástroje pro rekonstrukci vazů kyrety sondy aj.

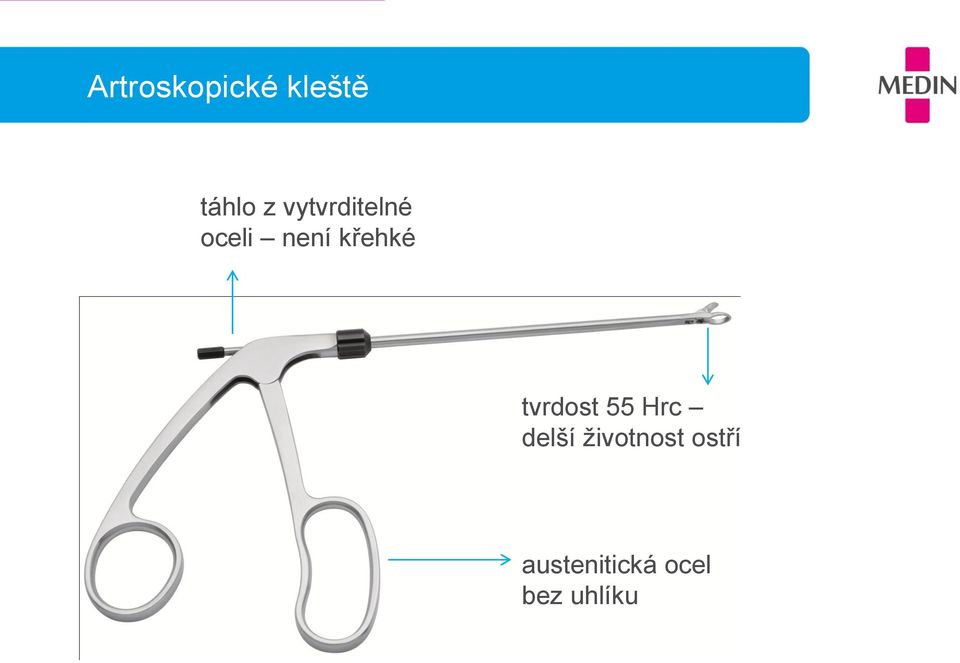

20 Artroskopické kleště táhlo z vytvrditelné oceli není křehké tvrdost 55 Hrc delší životnost ostří austenitická ocel bez uhlíku

21 Artroskopické nástroje snadné mytí vysoce kvalitní materiál servis

22 Inovace čištění systém převlečné matice

23 Ukázka koncovek

24 Variabilita štípací úzké široké šikmé oválné 90 miskové úchopné Pean Kocher

25 Variabilita propichovací rovné zahnuté cleverhook extraktor stehů nůžky trim cord

26 ACL/PCL cílič vysoká kvalita životnost servis

27 ACL/PCL cílič držadlo s vrtacím pouzdrem pro vrtací drát 2 mm

28 ACL/PCL cílič rameno ACL elbow cílení v tibii při rekonstrukci zkříženého vazu vrtací drát cílí na rysku ve vzdálenosti 7 mm od hrotu úhel úhel ramene se během operace nemění

29 ACL/PCL cílič

30 ACL/PCL cílič rameno PCL tibial cílení v tibii při operaci zadního zkříženého vazu široká koncovka se zářezem ochrana před poraněním nervově cévního svazku v zadní části kolenního kloubu vrtací drát dosedá na koncovku ramene úhel 60 úhel ramene se během operace nemění

31 ACL/PCL

32 ACL/PCL cílič rameno PCL femoral cílení přes mediální kondyl femuru při operaci zadního zkříženého vazu metoda outside-in lze i při vrtání kanálu přes laterální kondyl femuru cílící drát prochází oválnou drážkou koncovky ramene úhel 60 během operace se úhel nemění

33 ACL/PCL cílič

34 ACL/PCL cílič rameno ACL tip cílení v tibii při rekonstrukci předního zkříženého vazu vrtací drát cílí na označený hrot ramene úhel během operace s úhel nemění

35 ACL/PCL cílič

36 ACL/PCL cílič rameno RNZ cílení místa repozice u depresních zlomenin proximální tibie pomocí kanylovaného nástroje lze přes zavedený K-drát reponovat kloubní plochu vrtací drát při zavádění cílí do drážky v koncovce ramene úhel individuální dle lokace zlomeniny úhel ramene se během operace nemění

37 ACL/PCL cílič

38 ACL/PCL cílič rameno ACL fix cílení ve femuru pro transfixační hřebík při operaci předního zkříženého vazu koncovka ve tvaru vidličky poskytuje snadné zavedení šlachy skrz tibiální kanál do femuru vrtací drát cílí mezi hroty koncovky ramene konstantní úhel 90

39 ACL/PCL cílič
