1 Zápůjční set pro periprotetické zlomeniny. Pro použití v ortopedii i traumatologii. Možnost zapůjčení: Systém lankové cerkláže Přídavné úhlově stabilní dlahy LCP dlahy na proximální femur LCP kondylární dlahy LCP dlahy na distální femur a proximální tibii Periprotetické LCP šrouby a cerklážní očka Nástroje a implantáty schválené nadací AO Foundation

proximální femur LCP kondylární dlahy LCP dlahy na distální femur a proximální tibii

2 Systém lankové cerkláže. Pro použití v ortopedii i traumatologii. Popis Použití Systém lankové cerkláže Synthes tvoří lanka se svorkami a nové nástroje pro montáž lanek. Lanka se dodávají pro montáž na nerezové a titanové implantáty a jsou určena k použití s cerklážními polohovacími piny (pro LC-DCP a LCP) a cerklážními očky (pouze pro šrouby s šestihranem). Systém lankové cerkláže Synthes je plně kompatibilní se všemi dlahami a šrouby Synthes. Kompatibilita s implantáty Synthes Systém lankové cerkláže je kompatibilní se stávajícími dlahami a šrouby Synthes z oceli i titanu. Ergonomická konstrukce nástrojů Hlavním cílem vývoje tohoto systému byla ergonomická, kompaktní konstrukce nástrojů pro zjednodušení manipulace a omezení chyb při aplikaci. Mnohostranné využití Velký počet součástí (implantátů a nástrojů) přispívá k mnohostrannosti systému umožňující jeho použití pro celou řadu aplikací (např. periprotetické zlomeniny, dočasná repozice). Snadný a bezpečný operační postup Všechny implantáty a nástroje byly optimalizovány, aniž by byla snížena účinnost systému lankové cerkláže. To zjednodušuje operační postup (například není třeba tvarovat dlahy) a použití implantátů a nástrojů je snadnější a bezpečnější.

Systém lankové cerkláže Synthes je plně kompatibilní se všemi dlahami a šrouby Synthes.

3 Dočasná fixace na podporu repozice Při dočasné fixaci cerklážního lanka lze napínák lanka sejmout a ponechat na místě držák s aretací, nedojde tak k povolení lanka. Snadné a bezpečné slisování Západkový mechanizmus kleští kontroluje míru slisování svorky a deformace lanka. Po dostatečném slisování svorky se západka automaticky uvolní (nedostatečné slisování svorky nebo její přílišná deformace jsou vyloučeny).

Snadné a bezpečné slisování Západkový mechanizmus kleští kontroluje míru slisování svorky a deformace

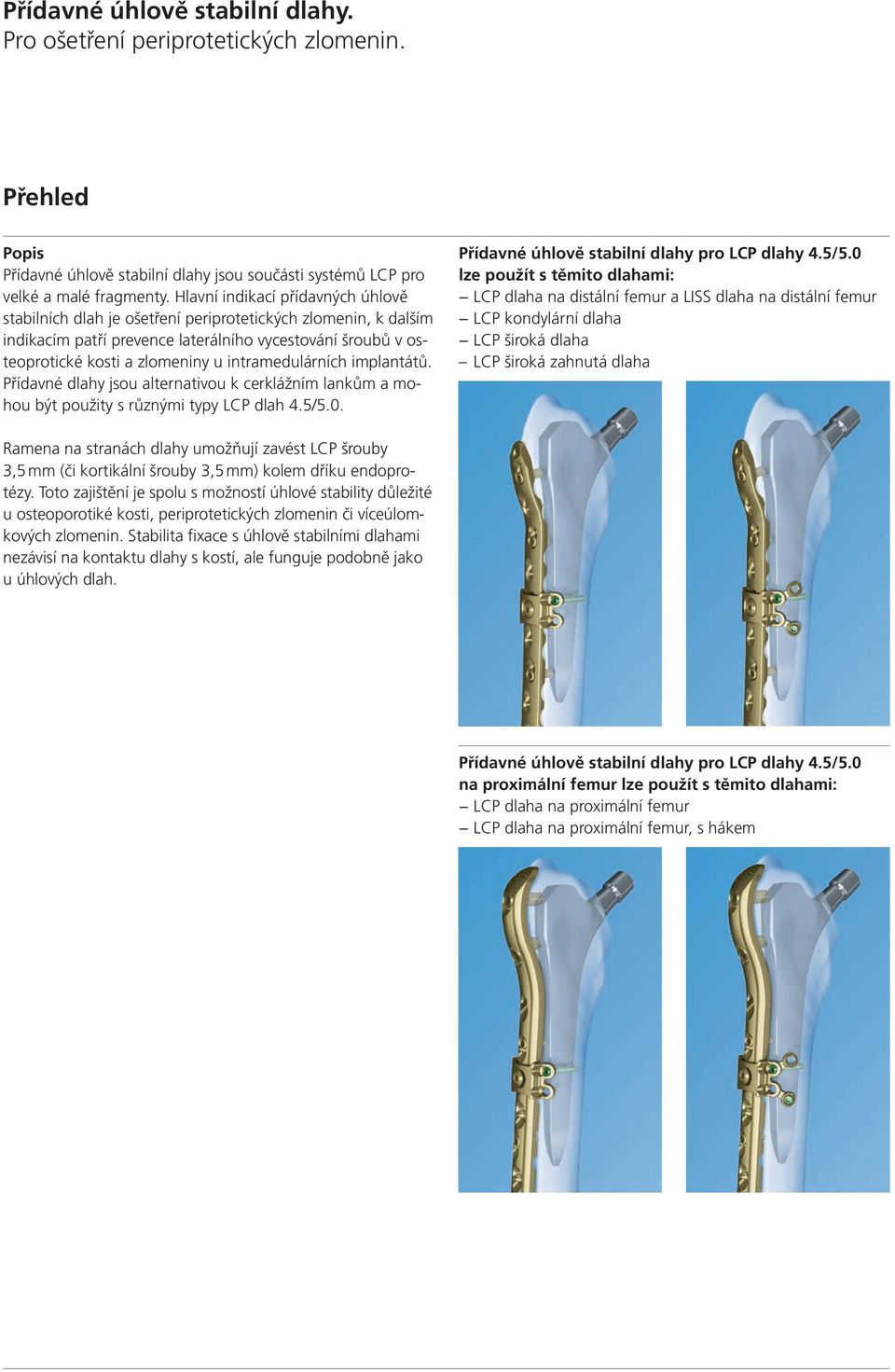

4 Přídavné úhlově stabilní dlahy. Pro ošetření periprotetických zlomenin. Přehled Popis Přídavné úhlově stabilní dlahy jsou součásti systémů LCP pro velké a malé fragmenty. Hlavní indikací přídavných úhlově stabilních dlah je ošetření periprotetických zlomenin, k dalším indikacím patří prevence laterálního vycestování šroubů v osteoprotické kosti a zlomeniny u intramedulárních implantátů. Přídavné dlahy jsou alternativou k cerklážním lankům a mohou být použity s různými typy LCP dlah 4.5/5.0. Přídavné úhlově stabilní dlahy pro LCP dlahy 4.5/5.0 lze použít s těmito dlahami: LCP dlaha na distální femur a LISS dlaha na distální femur LCP kondylární dlaha LCP široká dlaha LCP široká zahnutá dlaha Ramena na stranách dlahy umožňují zavést LCP šrouby 3,5 mm (či kortikální šrouby 3,5 mm) kolem dříku endoprotézy. Toto zajištění je spolu s možností úhlové stability důležité u osteoporotiké kosti, periprotetických zlomenin či víceúlomkových zlomenin. Stabilita fixace s úhlově stabilními dlahami nezávisí na kontaktu dlahy s kostí, ale funguje podobně jako u úhlových dlah. Přídavné úhlově stabilní dlahy pro LCP dlahy 4.5/5.0 na proximální femur lze použít s těmito dlahami: LCP dlaha na proximální femur LCP dlaha na proximální femur, s hákem

intramedulárních implantátů. Přídavné dlahy jsou alternativou k cerklážním lankům a mohou být použity s různými typy LCP dlah 4.5/5.

5 Vlastnosti a výhody 4 otvory 8 otvorů nízký profil anatomický tvar pro diafýzu femuru dlahy jsou ve dvou verzích, první je pro LCP dlahy na velké fragmenty, druhá pro LCP dlahy na proximální femur ramena na stranách dlahy pro LCP šrouby 3,5 mm či kortikální šrouby 3,5 mm umožňují zavést šrouby mimo dřík endoprotézy s LCP šrouby vytvářejí úhlově stabilní konstrukci a zlepšují kvalitu fixace ramena lze podle potřeby tvarovat či odštípnout otvor pro spojovací šroub pro pevné spojení přídavné dlahy s LCP dlahou dobrá mechanická stabilita jednoduchý a zavedený postup implantace LCP dlah kompatibilní s LCP nástroji pro velké a malé fragmenty cílicí bloky usnadňují použití vrtacích pouzder 4 otvory 8 otvorů

stabilní konstrukci a zlepšují kvalitu fixace ramena lze podle potřeby tvarovat či odštípnout otvor pro spojovací šroub pro pevné spojení přídavné dlahy s LCP dlahou dobrá

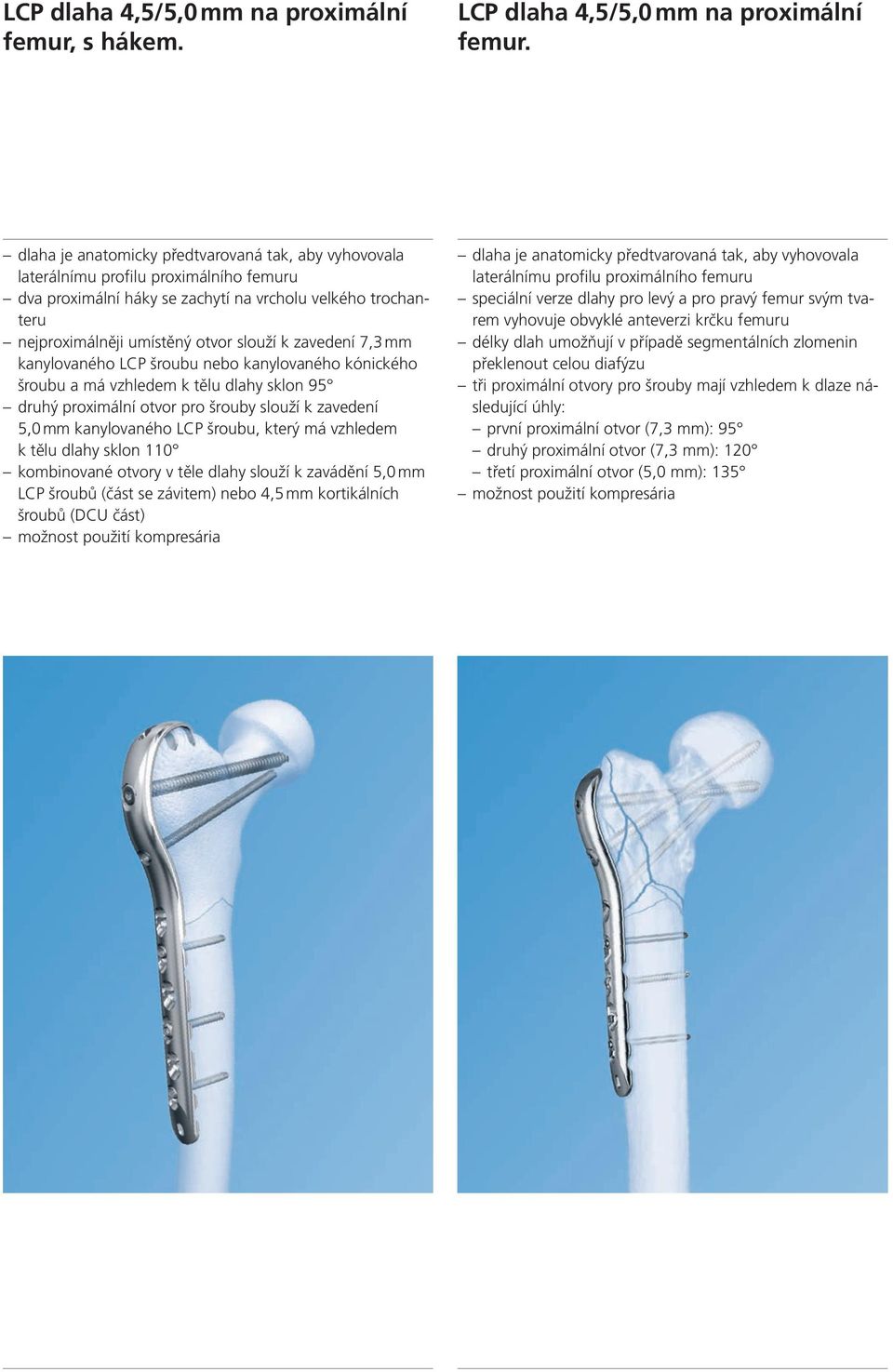

6 LCP dlaha 4,5/5,0 mm na proximální femur, s hákem. LCP dlaha 4,5/5,0 mm na proximální femur. dlaha je anatomicky předtvarovaná tak, aby vyhovovala laterálnímu profilu proximálního femuru dva proximální háky se zachytí na vrcholu velkého trochanteru nejproximálněji umístěný otvor slouží k zavedení 7,3 mm kanylovaného LCP šroubu nebo kanylovaného kónického šroubu a má vzhledem k tělu dlahy sklon 95 druhý proximální otvor pro šrouby slouží k zavedení 5,0 mm kanylovaného LCP šroubu, který má vzhledem k tělu dlahy sklon 110 kombinované otvory v těle dlahy slouží k zavádění 5,0 mm LCP šroubů (část se závitem) nebo 4,5 mm kortikálních šroubů (DCU část) možnost použití kompresária dlaha je anatomicky předtvarovaná tak, aby vyhovovala laterálnímu profilu proximálního femuru speciální verze dlahy pro levý a pro pravý femur svým tvarem vyhovuje obvyklé anteverzi krčku femuru délky dlah umožňují v případě segmentálních zlomenin překlenout celou diafýzu tři proximální otvory pro šrouby mají vzhledem k dlaze následující úhly: první proximální otvor (7,3 mm): 95 druhý proximální otvor (7,3 mm): 120 třetí proximální otvor (5,0 mm): 135 možnost použití kompresária

zavedení 7,3 mm kanylovaného LCP šroubu nebo kanylovaného kónického šroubu a má vzhledem k tělu dlahy sklon 95 druhý proximální otvor pro šrouby slouží k zavedení 5,0 mm kanylovaného LCP šroubu,

7 LCP kondylární dlaha 4,5/5,0 mm. LCP DF dlahy na distální femur a LCP PLT dlahy na proximální laterální tibii 4,5/5,0 mm. široké možnosti zavedení šroubů dovolují ošetřit většinu zlomenin distálního femuru (včetně zlomenin typu C3) anatomicky předtvarovaná dlaha s nízkým profilem levá a pravá verze Hlava dlahy anatomický tvar šest otvorů se závitem pro LCP šrouby Tělo dlahy přímé dlahy se šesti nebo osmi kombinovanými otvory v diafyzární části zahnuté dlahy s 10, 12, 14, 16, 18, 20 či 22 kombinovanými otvory v těle dlahy pro ošetření ipsilaterálních zlomenin diafýzy a distálního femuru zahnuté dlahy mají poloměr 1,1 m pro snadnější umístění na laterální stranu femuru tvar dlahy dovoluje méně invazivní zavedení anatomicky tvarované dlahy s nízkým profilem rozmístění šroubů v hlavě dlahy respektuje anatomii menší problémy s měkkými tkáněmi tvarování dlahy není nutné Méně invazivní zavádění rentgentransparentní cílič usnadňuje podvlečení dlahy i perkutánní zavádění šroubů další nástroje pro usnadnění nepřímé repozice Široký sortiment dlah dlahy LCP DF a PLT s kombinovanými otvory v těle dlahy levá a pravá verze pět délek s 5, 7, 9, 11 a 13 kombinovanými otvory v těle dlahy

anatomický tvar šest otvorů se závitem pro LCP šrouby Tělo dlahy přímé dlahy se šesti nebo osmi kombinovanými otvory v diafyzární části zahnuté dlahy s 10, 12, 14, 16, 18, 20 či 22 kombinovanými

8 LCP široká zahnutá dlaha 4,5/5,0 mm a LCP široká přímá dlaha 4,5/5,0 mm. LCP periprotetické šrouby a cerklážní očka. možnost použití lankové cerkláže i přídavných úhlově stabilních dlah pro ošetření periprotetických zlomenin konce dlahy jsou uzpůsobeny pro méně invazivní zavádění Zahnutá dlaha poloměr zahnutí 1,5 m pro snadnější umístění na laterální stranu femuru k dispozici s otvory Přímá dlaha k dispozici se 6 24 otvory Periprotetické šrouby použití u všech LCP dlah na velké fragmenty (4,5/5,0 mm) plochá samořezná špička pro zavedení co nejblíže dříku endoprotézy k dispozici v délkách 8 18 mm Cerklážní očka pro bezpečnou fixaci lanka vůči dlaze použití s LCP dlahami na velké fragmenty Synthes GmbH Eimattstrasse 3 CH-4436 Oberdorf Zastoupení: Synthes, s. r. o. Radlická 740/113 CZ Praha 5 Tel Všechny operační postupy jsou k dispozici ve formátu PDF na Synthes 2009 Synthes a LCP jsou obchodní značky společnosti Synthes. Změny vyhrazeny.

pro snadnější umístění na laterální stranu femuru k dispozici s 12 18 otvory Přímá dlaha k dispozici se 6 24 otvory Periprotetické šrouby použití u všech LCP dlah na velké fragmenty (4,5/5,0 mm)
