D.1 TECHNICKÁ ZPRÁVA STAVEBNÍ ČÁST

Transkript

1 Correct BC, s.r.o., Elišky Krásnohorské 1339/15, Ústí nad Labem IČO: , DIČ: CZ Bankovní spojení: : Raiffeisenbank, a.s., pobočka Ústí n.l., č.ú.: / 5500 Tel/Fax.: dlouhy@correct-bc.cz Údaj o jiné evidenci: Evidence OR Krajského soudu v Ústí n.l., oddíl C, vložka INVESTOR: Hlavní město Praha, Mariánské nám. 2/2, Praha, Staré Město D.1 TECHNICKÁ ZPRÁVA STAVEBNÍ ČÁST NÁZEV STAVBY: Přístavba zádveří objektu č.p. 73, Kytlice VYPRACOVAL: Correct BC s.r.o., Elišky Krásnohorské 1339/15, Ústí nad Labem PROJEKTANT: Jana Košťálová DATUM: srpen 2014 Dle přílohy č.6 vyhlášky 499/2006 Sb. Rozsah a obsah projektové dokumentace pro provádění stavby 1

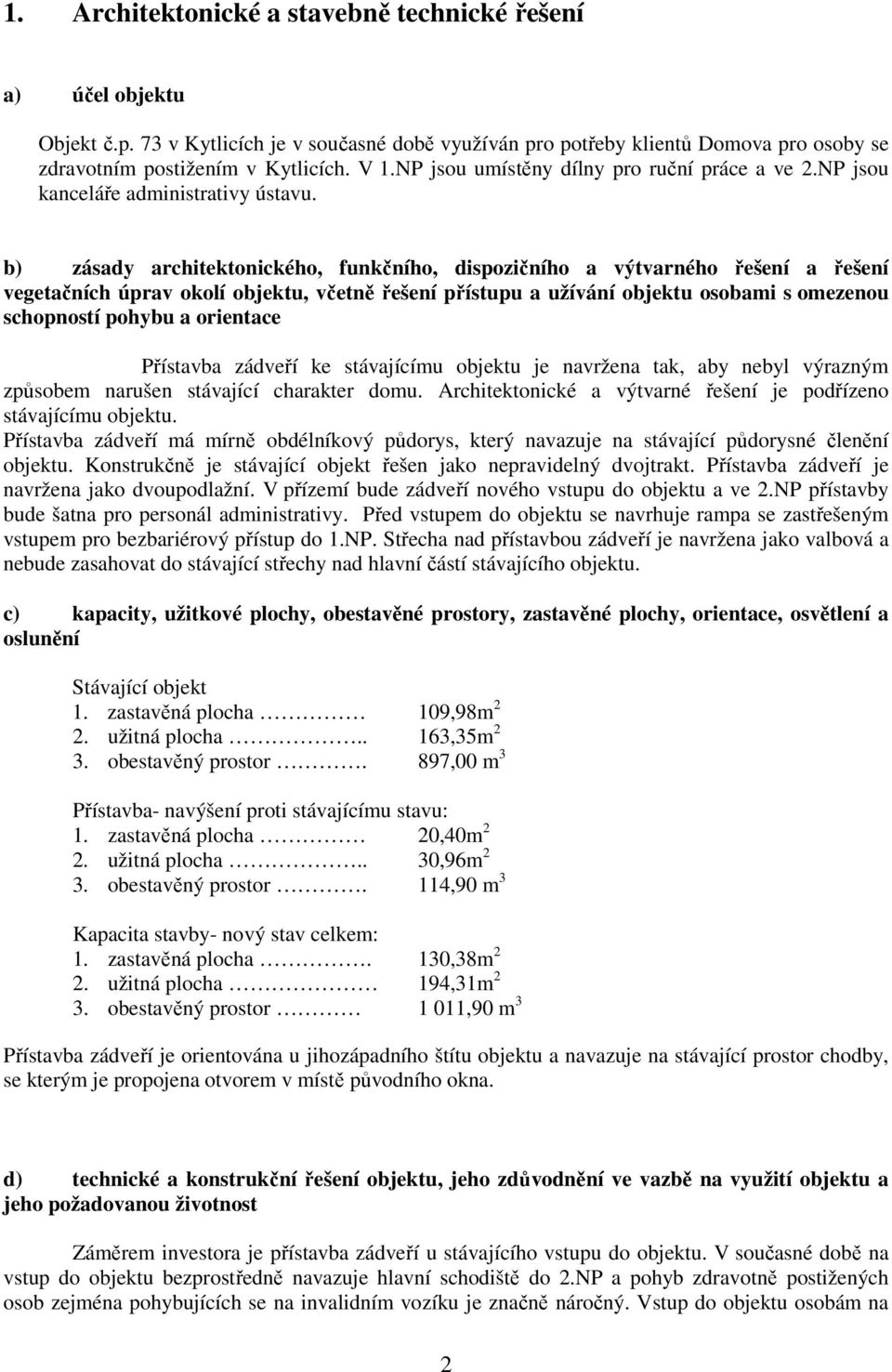

2 1. Architektonické a stavebně technické řešení a) účel objektu Objekt č.p. 73 v Kytlicích je v současné době využíván pro potřeby klientů Domova pro osoby se zdravotním postižením v Kytlicích. V 1.NP jsou umístěny dílny pro ruční práce a ve 2.NP jsou kanceláře administrativy ústavu. b) zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Přístavba zádveří ke stávajícímu objektu je navržena tak, aby nebyl výrazným způsobem narušen stávající charakter domu. Architektonické a výtvarné řešení je podřízeno stávajícímu objektu. Přístavba zádveří má mírně obdélníkový půdorys, který navazuje na stávající půdorysné členění objektu. Konstrukčně je stávající objekt řešen jako nepravidelný dvojtrakt. Přístavba zádveří je navržena jako dvoupodlažní. V přízemí bude zádveří nového vstupu do objektu a ve 2.NP přístavby bude šatna pro personál administrativy. Před vstupem do objektu se navrhuje rampa se zastřešeným vstupem pro bezbariérový přístup do 1.NP. Střecha nad přístavbou zádveří je navržena jako valbová a nebude zasahovat do stávající střechy nad hlavní částí stávajícího objektu. c) kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Stávající objekt 1. zastavěná plocha 109,98m 2 2. užitná plocha.. 163,35m 2 3. obestavěný prostor. 897,00 m 3 Přístavba- navýšení proti stávajícímu stavu: 1. zastavěná plocha 20,40m 2 2. užitná plocha.. 30,96m 2 3. obestavěný prostor. 114,90 m 3 Kapacita stavby- nový stav celkem: 1. zastavěná plocha. 130,38m 2 2. užitná plocha 194,31m 2 3. obestavěný prostor 1 011,90 m 3 Přístavba zádveří je orientována u jihozápadního štítu objektu a navazuje na stávající prostor chodby, se kterým je propojena otvorem v místě původního okna. d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na využití objektu a jeho požadovanou životnost Záměrem investora je přístavba zádveří u stávajícího vstupu do objektu. V současné době na vstup do objektu bezprostředně navazuje hlavní schodiště do 2.NP a pohyb zdravotně postižených osob zejména pohybujících se na invalidním vozíku je značně náročný. Vstup do objektu osobám na 2

3 invalidním vozíku vyžaduje asistenci dalších osob při překonání výškového rozdílu u vstupu do objektu a průchodu stávajícím vstupem, kde není dostatečný manipulační prostor před stávajícím schodištěm. Dispozice původního vstupu je patrná z výkresové dokumentace. Přístavba zádveří je navržena jako jednotrakt, spojený se stávajícím objektem. Založení přístavby je s ohledem na nepříznivé základové poměry navrženo na mikropilotách a železobetonových základových pasech. Prostorová tuhost je zajištěna železobetonovými věnci. Stěny přístavby jsou navrženy zděné cihelné. Stropní konstrukce nad 1.NP bude tvořena ocelovými nosníky a zabetonovanými trapézovými plechy. Stropní konstrukce nad 2.NP bude tvořena sádrokartonovým podhledem zavěšeným na konstrukci krovu. Konstrukce krovu bude valbová s vrcholovou vaznicí. Střešní krytina bude plechová, shodná se stávající střešní krytinou. Konstrukce střechy nad přístavbou nebude zasahovat do konstrukce střechy stávajícího objektu. Veškeré prostory nové přístavby jsou přímo větratelné okny a nejsou zde instalována zařízení pro nucené větrání. Pro denní osvětlení podkrovního prostoru jsou navržena jihovýchodním směrem střešní okna většího rozměru a severozápadním směrem k silnici střešní okno menšího rozměru imitující střešní výlez. Povrch podlahy nového zádveří v 1.NP bude z keramické dlažby v minimálním spádu 0,5% ke vstupním dveřím. Stěny budou opatřeny omyvatelným nátěrem do výšky parapetu okna. Úpravy povrchů podlahy a stěn se navrhují z důvodu ochrany objektu proti škodám při povodních a jejich snadné likvidaci. Venkovní rampa se zastřešeným vstupem bude konstrukčně spojena s přístavbou v úrovni základových pasů a podlahové železobetonové desky. Zastřešení rampy bude z dřevěných hranolů kotvených do ztužujícího železobetonového věnce a zdí pomocí chemických kotev. Dešťové vody budou svedeny do stávající dešťové kanalizace a dále do přilehlé vodoteče. Elektroinstalace bude napojena na stávající rozvody v objektu. Nové prostory budou napojeny na stávající rozvody vytápění. Otopná soustava bude nově vyregulována. Navýšení spotřeby teple bude minimální. Záměrem investora je přístavba zádveří u stávajícího vstupu do objektu. V současné době na vstup do objektu bezprostředně navazuje hlavní schodiště do 2.NP a pohyb zdravotně postižených osob zejména pohybujících se na invalidním vozíku je značně náročný. e) tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Stavební konstrukce objektu jsou navrženy tak, aby docházelo k co nejmenším únikům tepla a energie. Zděný obvodový pláště je navržen ze systému POROTHERM tl. 400mm. Výplně otvorů jsou plastové s izolačním dvojsklem. Strop nad 2.NP je zateplen minerální izolací tl. 240mm. Střešní okna ve 2.NP dřevěná typu Velux. Navržená opatření nezvýší výrazným způsobem spotřebu tepla v objektu. Objekt není zateplen a je vytápěn elektrickým kotlem. Otopná soustava bude po provedení výstavby zádveří vyregulována. f) způsob založení objektu s ohledem na výsledky inženýrsko - geologického a hydrogeologického průzkumu Založení přístavby je s ohledem na nepříznivé základové poměry navrženo na mikropilotách a železobetonových základových pasech. g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Navrhovaná přístavba zádveří nebude mít negativní vliv na životní prostředí. h) dopravní řešení Přístup k objektu je stávající z přilehlé komunikace. 3

4 i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Nejsou navrhována žádná protiradonová opatření. j) dodržení obecných požadavků na výstavbu Navrhované stavební řešení je plně v souladu s Vyhl. č. 137/1998 Sb. 2. Technická část BOURÁNÍ A DEMONTÁŽE KONSTRUKCÍ o demontáž stávající střechy nad vstupem včetně konstrukce krovu a podhledu o ubourání stávající půdní nadezdívky do úrovně podlahy 2.NP o vybourání okna a parapetu okna v 1.NP o vybourání dveří mezi m.č a 1,07 o vybourání dveří mezi m.č o vybourání dveří mezi m.č a 2.02 o demontáž venkovních schodišťových stupňů o demontáž podlahové krytiny v m.č a 2.02 o odstranění vnější omítky štítové stěny dle specifikace o demontáž a zpětná montáž kabelu telefonu Pří bouracích pracích se musí dodržovat veškeré předpisy bezpečnosti práce a BOZP. Konstrukce se budou bourat ručně a pomocí elektrického nářadí postupným rozebíráním shora. Vybouraný materiál se bude odvážet na skládku. ZÁKLADOVÉ KONSTRUKCE Založení přístavby je s ohledem na nepříznivé základové poměry navrženo na mikropilotách ø 110mm. K trubkám mikropilot se přivaří kotevní pruty betonářské výztuže. Pod základovými pasy se vybetonuje betonová mazanina tl.100mm. Základové pasy budou vyztužené betonářskou ocelí z betonu C25/30 XC2. Terén mezi základovými pasy se vyrovná štěrkopískovým zásypem, který se bude hutnit vibrační žabkou po vrstvách do 300mm. Mezi pasy se vybetonuje podkladní mazanina tl. 50mm. Na pasech se vybetonuje samonosná železobetonová deska tl. 200mm vyztužená betonářskou ocelí z betonu C25/30XC2. Nosná železobetonová deska v prostoru rampy bude vyztužená betonářskou ocelí při spodním líci v celé ploše. Horní líc rampy bude vyztužen betonářskou ocelí pouze v části u vstupu do objektu, dále bude rampa vybetonována ve spádu pouze při dolním líci. Před zahájením výkopových prací je nutno kopanou sondou zjistit hloubku stávajících základů objektu. V případě, že úroveň stávající základové spáry bude nad úrovní navrhovaných základových pasů určí statik postup při provádění výkopových prací a zajištění stávající základové spáry. SVISLÉ KONSTRUKCE Konstrukce obvodových stěn se navrhují z cihelného zdiva POROTHERM P+D tl. 400mm na P10 a tepelnou maltu TM5, nebo MC5. Pod stropní konstrukcí se vybetonuje ztužující železobetonový věnec, který bude tvořit i překlady na otvory. Ztužující věnec bude zavázaný do stávající stěny kapsou 4

5 hloubky 150mm. Na stěnách 2.NP se vybetonuje železobetonový věnec zavázaný do kapes stávajícího zdiva. U schodišťové stěny bude věnec zajištěn ocelovými kotvami. VODOROVNÉ KONSTRUKCE Stropní konstrukce nad 1.NP bude tvořena ocelovými nosníky IPE 180 ocel S235 a zabetonovanými trapézovými plechy výšky 50mm. Do nabetonávky budou vloženy KARI sítě ø6-100mm. Trapézové plechy se zabetonují betonem C25/30 XC1 do výšky 50mm nad horní vlny. Pod sloupkem krovu bude zdvojený nosník 2xIPE180. Stropní konstrukce nad 2.NP bude tvořena sádrokartonovým podhledem zavěšeným na konstrukci krovu. SÁDROKARTONOVÉ KONSTRUKCE Sádrokartonové podhledy s požární odolností budou provedeny z desek tl.15mm. Dřevěný sloupek krovu bude opláštěn SDK deskami s požární odolností 15 min. VÝPLNĚ OTVORŮ Nové dveře se navrhují v dotčených místnostech dle specifikace ve výkresové části. Dveře jsou osazeny do ocelové, nebo plastové zárubně. U nových vstupních dveří do objektu musí být dodržena minimální světlá šířka otvoru 900mm. Dveře s požární odolností budou provedeny dle specifikace v,,požárně bezpečnostním řešení. Nová okna se navrhují plastová s izolačním dvojsklem v barvě bílé. Členění nových oken bude kopírovat stávající členění. Před výrobou oken a dveří je nutno otvory na stavbě zaměřit. POVRCHY STĚN VNĚJŠÍ Přístavba zádveří bude omítnuta tenkovrstvou hladkou omítkou a opatřena fasádním nátěrem v barvě bílé s barevně odlišenou šambránou kolem oken. Barevný odstín šambrány bude korespondovat se stávajícím odstínem šambrán stávajících oken. Ostění nových otvorů na fasádě bude zednicky začištěno a omítnuto hladkou omítkou. Sokl objektu a rampy bude omítnut hrubozrnnou omítkou shodného odstínu jako šambrány otvorů. VNITŘNÍ V objektu se provedou opravy omítek a nový štuk v rozsahu dle výkresové části dokumentace. Nové omítky budou vápenné štukové. ODVĚTRÁNÍ Nucené odvětrání nebude zřizováno. Veškeré místnosti jsou větrány přirozeně okny. ODVODNĚNÍ Dešťové svody přístavby budou provedeny nově a zaústěny do stávající dešťové kanalizace. Dešťové svody na stávající střeše objektu, které nebudou stavbou dotčeny zůstanou stávající. 5

6 STŘECHA Střecha nad novou přístavbou bude mít valbový tvar. Úroveň hřebene střechy bude pod římsou stávajícího objektu. Konstrukčně nebude nová střecha přístavby zasahovat do stávající konstrukce střechy objektu. Střešní krytina bude z plechových šablon shodné barvy jako na stávající střeše. Na střeše budou osazena střešní okna typu Velux a Soláro. S1 - PLECHOVÉ ŠABLONY - STŘEŠNÍ LATĚ 40/60mm - KONTRALATĚ 40/60mm - POJISTNÁ HYDROIZOLACE VYSOCEDIFUZNÍ - BEDNĚNÍ Z CETRIS DESEK TL. 12mm - KROKVE 120/150 mm - TEPELNÁ IZOLACE Z MINERÁLNÍCH DESEK TL. 200 mm - PAROTĚSNÁ ZÁBRANA - TEPELNÁ IZOLACE Z MINERÁLNÍCH DESEK TL. 40mm - PROTIPOŽÁRNÍ SDK PODHLED NA KOVOVÉM ROŠTU Z DESEK TL. 15mm S1-A - PLECHOVÉ ŠABLONY - STŘEŠNÍ LATĚ 40/60mm - KONTRALATĚ52/60mm - POJISTNÁ HYDROIZOLACE VYSOCEDIFUZNÍ - KROKVE 120/150 mm - VZDUCHOVÁ MEZERA - TEPELNÁ IZOLACE Z MINERÁLNÍCH DESEK TL. 200 mm - PAROTĚSNÁ ZÁBRANA - TEPELNÁ IZOLACE Z MINERÁLNÍCH DESEK TL. 40mm - PROTIPOŽÁRNÍ SDK PODHLED NA KOVOVÉM ROŠTU Z DESEK TL. 15mm S2 - PLECHOVÉ ŠABLONY - STŘEŠNÍ LATĚ 40/60mm - KONTRALATĚ52/60mm - POJISTNÁ HYDROIZOLACE - DŘEVĚNÉ PALUBKY - KROKVE OCELOVÉ KONSTRUKCE Ocelové sloupky zábradlí rampy budou kotveny z boku do podlahové desky pomocí chemických kotev. Madla zábradlí budou dřevěná umístěná ve dvou výškových úrovních. Celková výška zábradlí bude 1,1m. 6

7 ZÁMEČNICKÉ VÝROBKY Ocelové zábradlí na rampě bude výšky 1,1m. Sloupky z ocelových trubek TR 63/3mm, kotvené chemickými kotvami z boku do ŽB desky. Madla dřevěná kulatého průřezu ve dvou výškách. Celková délka zábradlí 4830mm a 1330mm. Před výrobou zábradlí nutno zaměřit na stavbě. KLEMPÍŘSKÉ VÝROBKY Klempířské výrobky jsou navrženy z titanzinku. Dešťové svody budou svedeny do stávající dešťové kanalizace. Oplechování parapetů oken taženým hliníkovým plechem šířky 240mm. TRUHLÁŘSKÉ VÝROBKY Vnitřní parapety oken z MDF desek tl. 25mm. Do valbové střechy se osadí dva kusy střešních oken typu Velux a jedno okno typu Soláro. Vnitřní dřevěné dveře budou osazeny do ocelové zárubně. Specifikace dveří a oken je uvedena ve výpise prvků PSV. TESAŘSKÉ VÝROBKY Dřevěný krov bude z plně hraněného řeziva třídy pevnosti C22. Proti hnilobě, dřevokazným houbám a hmyzu se opatří chemickým konzervačním nátěrem např. Bochemit QB. Profily krovu se budou spojovat tesařskými spoji. Proti sání větru se krokve na pozednice budou kotvit pomocí kovových úhelníků a profilovaných hřebíků. Spojení krokví a kleštin bude zajištěné svorníky ø 12mm. PODHLEDY Viz sádrokartonové konstrukce. OBKLADY Keramický obklad bude nově proveden za umyvadlem ve 2.NP v ploše cca 2m 2. DLAŽBY VNĚJŠÍ Venkovní rampa bude z betonových vymývaných dlaždic tl. 50mm. Stávající zámková dlažba se v ploše nové zástavby rozebere a použije pro zpětnou pokládku. VNITŘNÍ V 1.N.P. je navržena keramická dlažba s minimálním spádem směrem ke vstupním dveřím. Spád podlahy max. 0,05%. 7

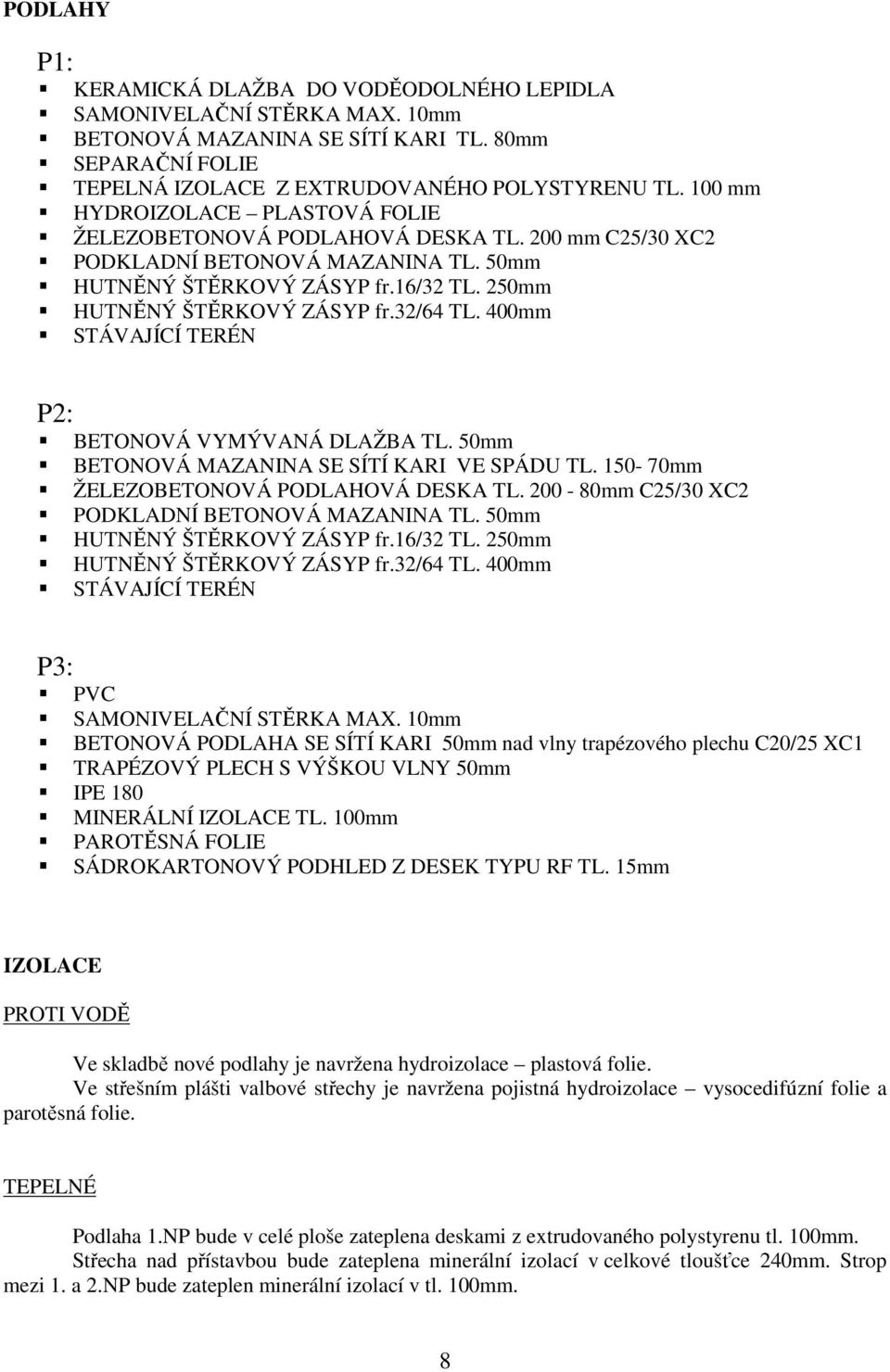

8 PODLAHY P1: KERAMICKÁ DLAŽBA DO VODĚODOLNÉHO LEPIDLA SAMONIVELAČNÍ STĚRKA MAX. 10mm BETONOVÁ MAZANINA SE SÍTÍ KARI TL. 80mm SEPARAČNÍ FOLIE TEPELNÁ IZOLACE Z EXTRUDOVANÉHO POLYSTYRENU TL. 100 mm HYDROIZOLACE PLASTOVÁ FOLIE ŽELEZOBETONOVÁ PODLAHOVÁ DESKA TL. 200 mm C25/30 XC2 PODKLADNÍ BETONOVÁ MAZANINA TL. 50mm HUTNĚNÝ ŠTĚRKOVÝ ZÁSYP fr.16/32 TL. 250mm HUTNĚNÝ ŠTĚRKOVÝ ZÁSYP fr.32/64 TL. 400mm STÁVAJÍCÍ TERÉN P2: BETONOVÁ VYMÝVANÁ DLAŽBA TL. 50mm BETONOVÁ MAZANINA SE SÍTÍ KARI VE SPÁDU TL mm ŽELEZOBETONOVÁ PODLAHOVÁ DESKA TL mm C25/30 XC2 PODKLADNÍ BETONOVÁ MAZANINA TL. 50mm HUTNĚNÝ ŠTĚRKOVÝ ZÁSYP fr.16/32 TL. 250mm HUTNĚNÝ ŠTĚRKOVÝ ZÁSYP fr.32/64 TL. 400mm STÁVAJÍCÍ TERÉN P3: PVC SAMONIVELAČNÍ STĚRKA MAX. 10mm BETONOVÁ PODLAHA SE SÍTÍ KARI 50mm nad vlny trapézového plechu C20/25 XC1 TRAPÉZOVÝ PLECH S VÝŠKOU VLNY 50mm IPE 180 MINERÁLNÍ IZOLACE TL. 100mm PAROTĚSNÁ FOLIE SÁDROKARTONOVÝ PODHLED Z DESEK TYPU RF TL. 15mm IZOLACE PROTI VODĚ Ve skladbě nové podlahy je navržena hydroizolace plastová folie. Ve střešním plášti valbové střechy je navržena pojistná hydroizolace vysocedifúzní folie a parotěsná folie. TEPELNÉ Podlaha 1.NP bude v celé ploše zateplena deskami z extrudovaného polystyrenu tl. 100mm. Střecha nad přístavbou bude zateplena minerální izolací v celkové tloušťce 240mm. Strop mezi 1. a 2.NP bude zateplen minerální izolací v tl. 100mm. 8

9 TERÉNNÍ ÚPRAVY Rozebraná betonová zámková dlažba před původním vstupem do objektu bude znovu položena na zhutněné podkladní vrstvy k novému líci objektu nebo k rampě. MALBY Všechny dotčené místnosti v objektu budou vymalovány disperzní super bělobou. Zádveří bude mít do úrovně parapetu okna na stěnách omyvatelný nátěr. NÁTĚRY NÁTĚRY DŘEVA Nátěry truhlářských výrobků budou opatřeny lazurovacím nátěrem v přírodním odstínu. NÁTĚRY KOVU Ocelové konstrukce budou opatřeny nátěrem základním a dvakrát vrchním. Stávající dvířka elektrického rozvaděče na fasádě budou opatřena novým nátěrem v bílé barvě. ZDRAVOTNÍ INSTALACE: Vodovod: V šatně personálu bude osazeno nové umyvadlo a provedena výměna vodovodní baterie. Umyvadlo bude osazeno na původním místě. Kanalizace Umyvadlo bude napojeno na stávající odpadní potrubí. Dešťové vody ze střechy budou svedeny vnějšími odpady, na kterých budou osazeny lapače střešních splavenin. V zemi přechází na ležaté svody ústící do kanalizační šachty ŠD 1 a svedeny do stávající dešťové kanalizace. Šachta dešťové kanalizace se navrhuje plastová korugovaná např.wavin DN425. ÚSTŘEDNÍ VYTÁPĚNÍ Zdrojem tepla v objektu je elektrický kotel. Otopná soustava bude doplněna o otopné těleso v zádveří a šatně, které bude vytápět. Prostupy požárně dělící konstrukcí budou utěsněny v celé tloušťce prostupu materiálem třídy reakce na oheň A1- viz Požárně bezpečnostní řešení. ELEKTROINSTALACE Elektroinstalace bude napojena na stávající rozvody světelného a zásuvkového obvodu. Po provedení elektroinstalace bude provedena revize. Ze stávajícího hlavního rozvaděče bude hlavní vypínač CENTRAL STOP instalován do prostoru zádveří. Prostupy požárně dělící konstrukcí budou utěsněny v celé tloušťce prostupu materiálem třídy reakce na oheň A1- viz Požárně bezpečnostní řešení. 9
