2 Obsah Strana 1. Úvod Účel použití přístroje Rozsah dodávky Vysvětlivky symbolů používaných v tomto návodu k obsluze Bezpečnostní předpisy (zkráceno)... 4 Manipulace s bateriemi a akumulátory Všeobecný popis funkcí monitorovacího přijímače Vysvětlení důležitých pojmů a frekvenční pásma... 7 a) Co znamená prohledávání ( SCAN )?... 7 b) Co znamená vyhledávání (naladění) nových frekvencí ( SEARCH )?... 8 c) Frekvenční pásma přijímače Uvedení přijímače do provozu a) Montáž klipsu pro připevnění k opasku b) Připojení (připevnění) antény c) Vložení (výměna) baterií (akumulátorů) d) Připojení sluchátek Součásti přístroje, ovládací tlačítka a zobrazení na displeji a) Součásti přístroje, ovládací tlačítka a regulátory b) Popis funkce ovládacích tlačítek c) Zobrazení na displeji přijímače Obsluha přijímače a) Zapnutí přijímače b) Vypnutí přijímače c) Uložení známých frekvencí do paměti přijímače d) Uložení frekvencí do paměti přijímače při prohledávání kanálů (SVC) e) Prohledávání kanálů uložených do paměti přijímače (SCAN) f) Ruční volba kanálu, jehož vysílání chcete poslouchat g) Vyhledání (naladění) nových aktivních frekvencí (SEARCH) Spuštění vyhledávání Zastavení vyhledávání, změna směru vyhledávání Uložení nalezených aktivních frekvencí do paměti přijímače Zadání vlastního rozsahu frekvenčního pásma (horní a dolní frekvence) h) Zablokování určitých frekvencí jejich vyloučení z prohledávání Zadání (naprogramování) nežádoucí frekvence Opětovná aktivace jedné zablokované frekvence Opětovná aktivace všech zablokovaných frekvencí i) Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ) j) Zablokování určitých kanálů jejich vyloučení z prohledávání Zablokování kanálů Odblokování všech zablokovaných kanálů k) Přednostní (prioritní) kanál l) Zapnutí funkce prohledávání přednostního (prioritního) kanálu m) Zapnutí a vypnutí osvětlení displeje n) Zablokování (uzamčení) ovládacích tlačítek (klávesnice) Zpětné nastavení přijímače na dílenské parametry (RESET) Poznámky k obsluze a údržba přístroje Všeobecně Umístění Čištění Opravy Poruchy přístroje a jejich odstranění Technické údaje

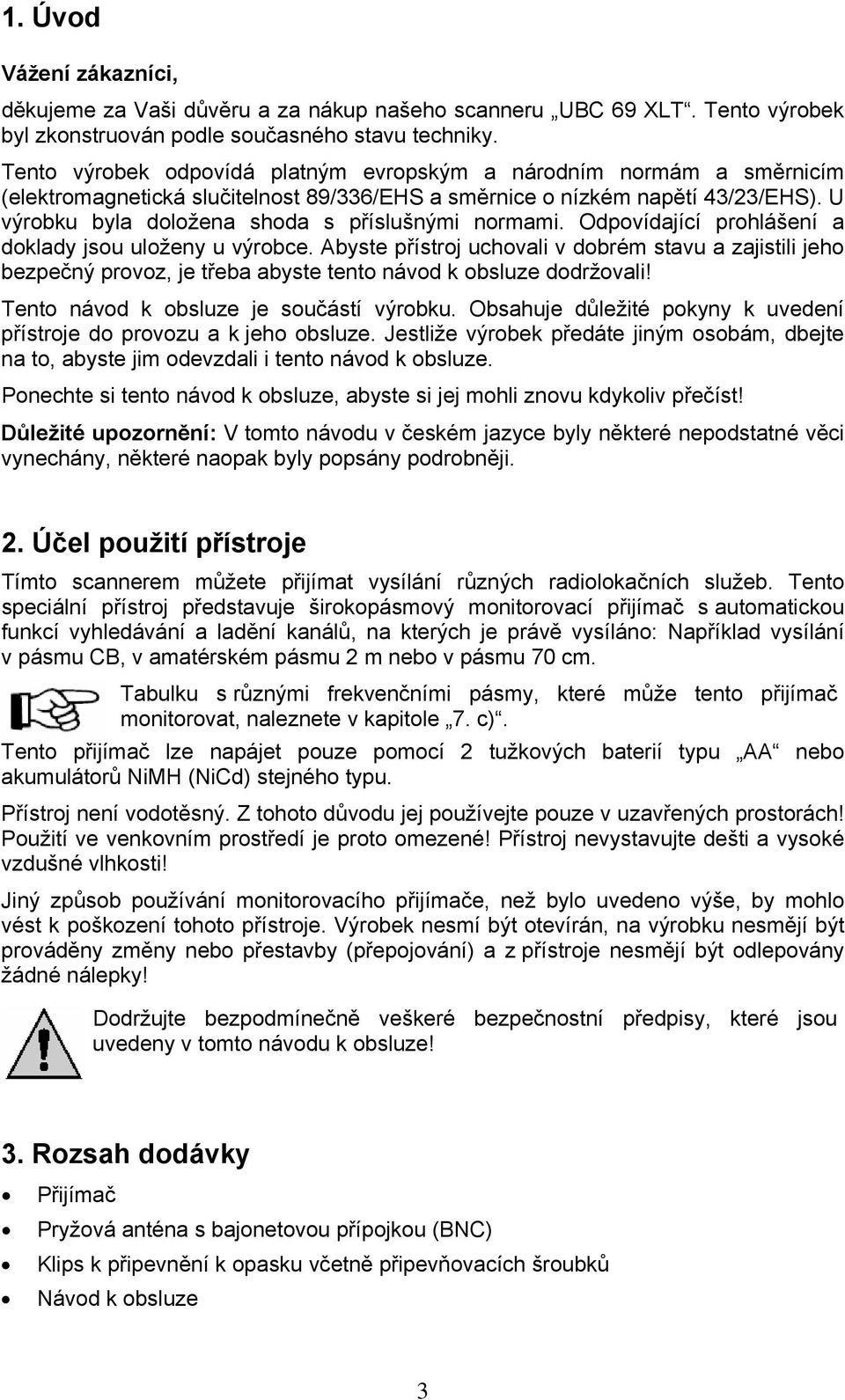

3 1. Úvod Vážení zákazníci, děkujeme za Vaši důvěru a za nákup našeho scanneru UBC 69 XLT. Tento výrobek byl zkonstruován podle současného stavu techniky. Tento výrobek odpovídá platným evropským a národním normám a směrnicím (elektromagnetická slučitelnost 89/336/EHS a směrnice o nízkém napětí 43/23/EHS). U výrobku byla doložena shoda s příslušnými normami. Odpovídající prohlášení a doklady jsou uloženy u výrobce. Abyste přístroj uchovali v dobrém stavu a zajistili jeho bezpečný provoz, je třeba abyste tento návod k obsluze dodržovali! Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Důležité upozornění: V tomto návodu v českém jazyce byly některé nepodstatné věci vynechány, některé naopak byly popsány podrobněji. 2. Účel použití přístroje Tímto scannerem můžete přijímat vysílání různých radiolokačních služeb. Tento speciální přístroj představuje širokopásmový monitorovací přijímač s automatickou funkcí vyhledávání a ladění kanálů, na kterých je právě vysíláno: Například vysílání v pásmu CB, v amatérském pásmu 2 m nebo v pásmu 70 cm. Tabulku s různými frekvenčními pásmy, které může tento přijímač monitorovat, naleznete v kapitole 7. c). Tento přijímač lze napájet pouze pomocí 2 tužkových baterií typu AA nebo akumulátorů NiMH (NiCd) stejného typu. Přístroj není vodotěsný. Z tohoto důvodu jej používejte pouze v uzavřených prostorách! Použití ve venkovním prostředí je proto omezené! Přístroj nevystavujte dešti a vysoké vzdušné vlhkosti! Jiný způsob používání monitorovacího přijímače, než bylo uvedeno výše, by mohlo vést k poškození tohoto přístroje. Výrobek nesmí být otevírán, na výrobku nesmějí být prováděny změny nebo přestavby (přepojování) a z přístroje nesmějí být odlepovány žádné nálepky! Dodržujte bezpodmínečně veškeré bezpečnostní předpisy, které jsou uvedeny v tomto návodu k obsluze! 3. Rozsah dodávky Přijímač Pryžová anténa s bajonetovou přípojkou (BNC) Klips k připevnění k opasku včetně připevňovacích šroubků Návod k obsluze 3

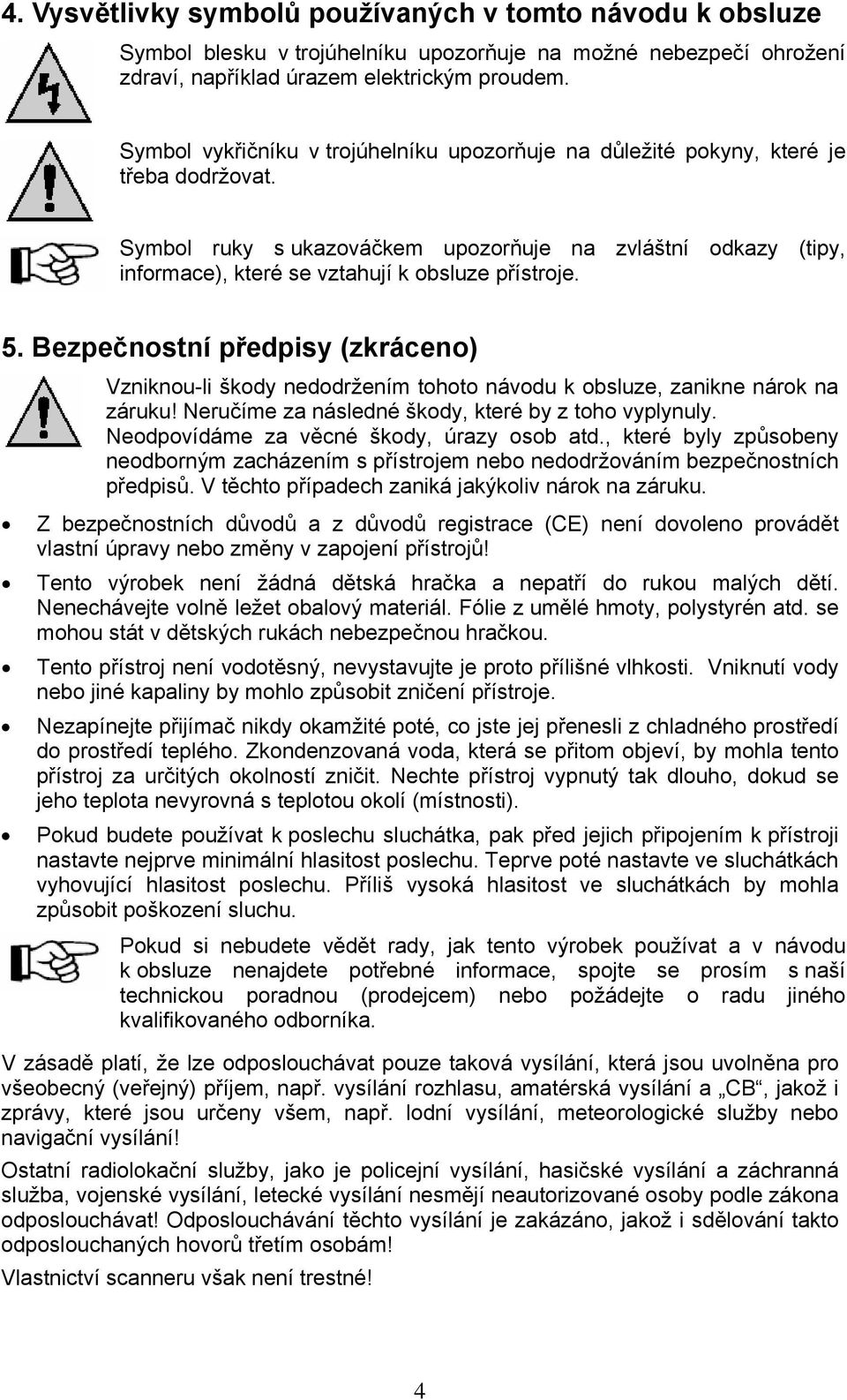

4 4. Vysvětlivky symbolů používaných v tomto návodu k obsluze Symbol blesku v trojúhelníku upozorňuje na možné nebezpečí ohrožení zdraví, například úrazem elektrickým proudem. Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat. Symbol ruky s ukazováčkem upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují k obsluze přístroje. 5. Bezpečnostní předpisy (zkráceno) Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob atd., které byly způsobeny neodborným zacházením s přístrojem nebo nedodržováním bezpečnostních předpisů. V těchto případech zaniká jakýkoliv nárok na záruku. Z bezpečnostních důvodů a z důvodů registrace (CE) není dovoleno provádět vlastní úpravy nebo změny v zapojení přístrojů! Tento výrobek není žádná dětská hračka a nepatří do rukou malých dětí. Nenechávejte volně ležet obalový materiál. Fólie z umělé hmoty, polystyrén atd. se mohou stát v dětských rukách nebezpečnou hračkou. Tento přístroj není vodotěsný, nevystavujte je proto přílišné vlhkosti. Vniknutí vody nebo jiné kapaliny by mohlo způsobit zničení přístroje. Nezapínejte přijímač nikdy okamžité poté, co jste jej přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla tento přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). Pokud budete používat k poslechu sluchátka, pak před jejich připojením k přístroji nastavte nejprve minimální hlasitost poslechu. Teprve poté nastavte ve sluchátkách vyhovující hlasitost poslechu. Příliš vysoká hlasitost ve sluchátkách by mohla způsobit poškození sluchu. Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. V zásadě platí, že lze odposlouchávat pouze taková vysílání, která jsou uvolněna pro všeobecný (veřejný) příjem, např. vysílání rozhlasu, amatérská vysílání a CB, jakož i zprávy, které jsou určeny všem, např. lodní vysílání, meteorologické služby nebo navigační vysílání! Ostatní radiolokační služby, jako je policejní vysílání, hasičské vysílání a záchranná služba, vojenské vysílání, letecké vysílání nesmějí neautorizované osoby podle zákona odposlouchávat! Odposlouchávání těchto vysílání je zakázáno, jakož i sdělování takto odposlouchaných hovorů třetím osobám! Vlastnictví scanneru však není trestné! 4

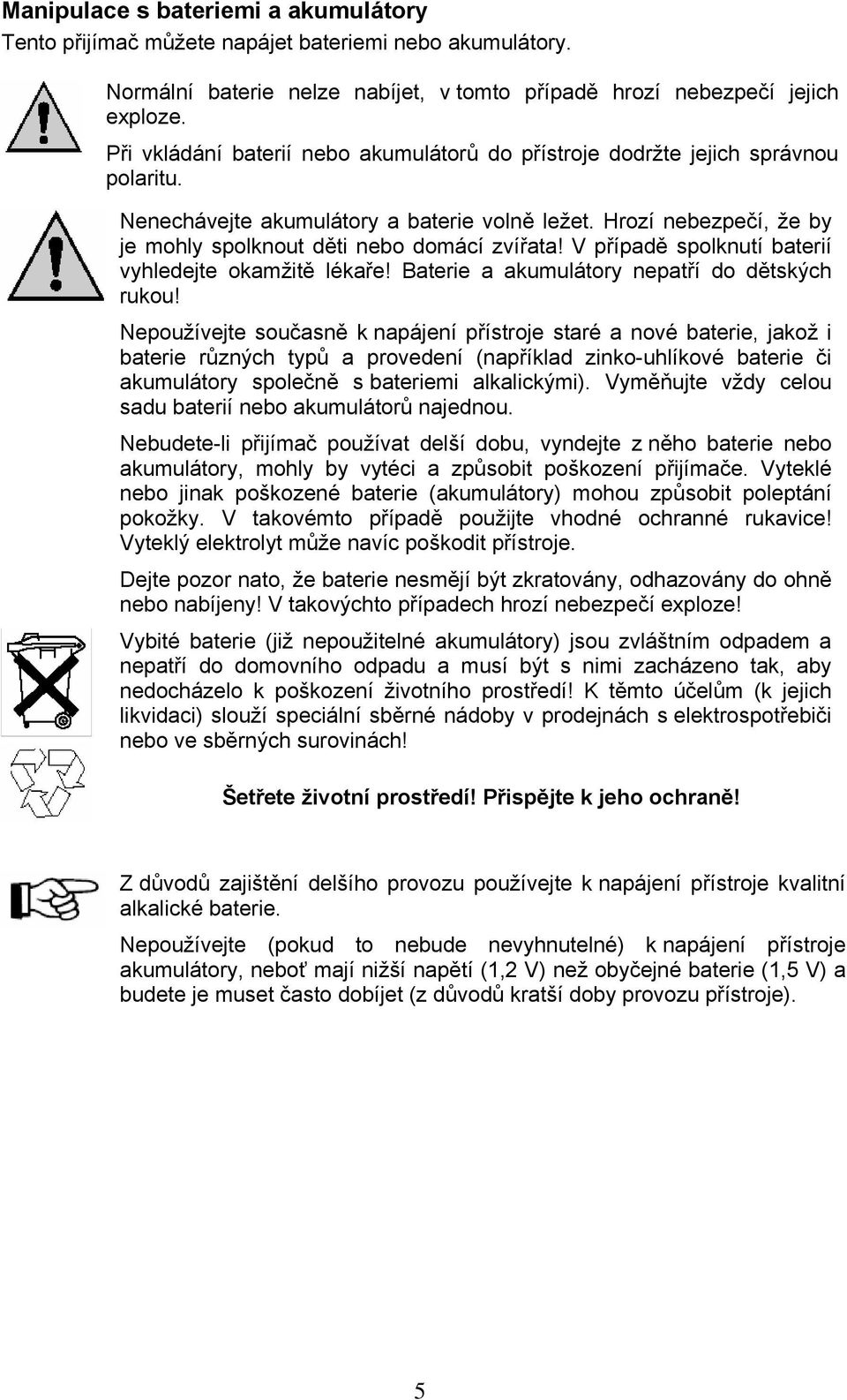

5 Manipulace s bateriemi a akumulátory Tento přijímač můžete napájet bateriemi nebo akumulátory. Normální baterie nelze nabíjet, v tomto případě hrozí nebezpečí jejich exploze. Při vkládání baterií nebo akumulátorů do přístroje dodržte jejich správnou polaritu. Nenechávejte akumulátory a baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie a akumulátory nepatří do dětských rukou! Nepoužívejte současně k napájení přístroje staré a nové baterie, jakož i baterie různých typů a provedení (například zinko-uhlíkové baterie či akumulátory společně s bateriemi alkalickými). Vyměňujte vždy celou sadu baterií nebo akumulátorů najednou. Nebudete-li přijímač používat delší dobu, vyndejte z něho baterie nebo akumulátory, mohly by vytéci a způsobit poškození přijímače. Vyteklé nebo jinak poškozené baterie (akumulátory) mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt může navíc poškodit přístroje. Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! Z důvodů zajištění delšího provozu používejte k napájení přístroje kvalitní alkalické baterie. Nepoužívejte (pokud to nebude nevyhnutelné) k napájení přístroje akumulátory, neboť mají nižší napětí (1,2 V) než obyčejné baterie (1,5 V) a budete je muset často dobíjet (z důvodů kratší doby provozu přístroje). 5

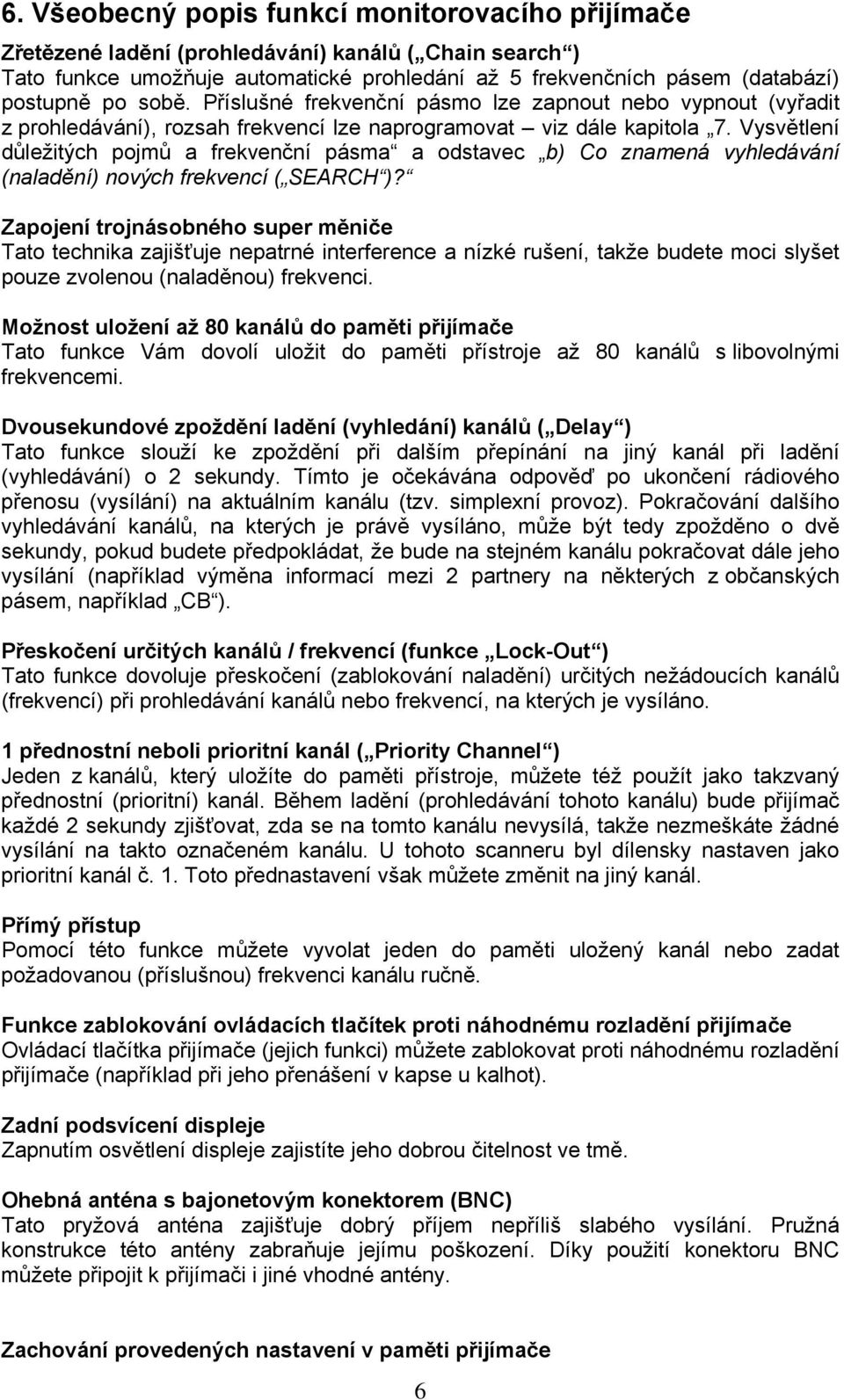

6 6. Všeobecný popis funkcí monitorovacího přijímače Zřetězené ladění (prohledávání) kanálů ( Chain search ) Tato funkce umožňuje automatické prohledání až 5 frekvenčních pásem (databází) postupně po sobě. Příslušné frekvenční pásmo lze zapnout nebo vypnout (vyřadit z prohledávání), rozsah frekvencí lze naprogramovat viz dále kapitola 7. Vysvětlení důležitých pojmů a frekvenční pásma a odstavec b) Co znamená vyhledávání (naladění) nových frekvencí ( SEARCH )? Zapojení trojnásobného super měniče Tato technika zajišťuje nepatrné interference a nízké rušení, takže budete moci slyšet pouze zvolenou (naladěnou) frekvenci. Možnost uložení až 80 kanálů do paměti přijímače Tato funkce Vám dovolí uložit do paměti přístroje až 80 kanálů s libovolnými frekvencemi. Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ) Tato funkce slouží ke zpoždění při dalším přepínání na jiný kanál při ladění (vyhledávání) o 2 sekundy. Tímto je očekávána odpověď po ukončení rádiového přenosu (vysílání) na aktuálním kanálu (tzv. simplexní provoz). Pokračování dalšího vyhledávání kanálů, na kterých je právě vysíláno, může být tedy zpožděno o dvě sekundy, pokud budete předpokládat, že bude na stejném kanálu pokračovat dále jeho vysílání (například výměna informací mezi 2 partnery na některých z občanských pásem, například CB ). Přeskočení určitých kanálů / frekvencí (funkce Lock-Out ) Tato funkce dovoluje přeskočení (zablokování naladění) určitých nežádoucích kanálů (frekvencí) při prohledávání kanálů nebo frekvencí, na kterých je vysíláno. 1 přednostní neboli prioritní kanál ( Priority Channel ) Jeden z kanálů, který uložíte do paměti přístroje, můžete též použít jako takzvaný přednostní (prioritní) kanál. Během ladění (prohledávání tohoto kanálu) bude přijímač každé 2 sekundy zjišťovat, zda se na tomto kanálu nevysílá, takže nezmeškáte žádné vysílání na takto označeném kanálu. U tohoto scanneru byl dílensky nastaven jako prioritní kanál č. 1. Toto přednastavení však můžete změnit na jiný kanál. Přímý přístup Pomocí této funkce můžete vyvolat jeden do paměti uložený kanál nebo zadat požadovanou (příslušnou) frekvenci kanálu ručně. Funkce zablokování ovládacích tlačítek proti náhodnému rozladění přijímače Ovládací tlačítka přijímače (jejich funkci) můžete zablokovat proti náhodnému rozladění přijímače (například při jeho přenášení v kapse u kalhot). Zadní podsvícení displeje Zapnutím osvětlení displeje zajistíte jeho dobrou čitelnost ve tmě. Ohebná anténa s bajonetovým konektorem (BNC) Tato pryžová anténa zajišťuje dobrý příjem nepříliš slabého vysílání. Pružná konstrukce této antény zabraňuje jejímu poškození. Díky použití konektoru BNC můžete připojit k přijímači i jiné vhodné antény. Zachování provedených nastavení v paměti přijímače 6

7 Do paměti přístroje uložené kanály / frekvence zůstanou v paměti přístroje zachovány, i když přerušíte napájení přístroje (vyndáte-li z něj akumulátory nebo baterie). Optická a akustická signalizace vybitých akumulátorů / baterií ( Low-Batt ) Pokud se na displeji přístroje zobrazí symbol baterie, znamená to, že jsou již vybité akumulátory (baterie), které jste vložili do přístroje. Proveďte v tomto případě jejich výměnu. Potvrzovací tón Pokud zadáte správnou hodnotu nebo po provedení správné funkce přístroje, pak se z jeho reproduktoru (nebo z připojených sluchátek) ozve krátký potvrzovací tón. V opačném případě se z přístroje ozve varovný akustický signál, který upozorňuje na nesprávně provedené zadání. 7. Vysvětlení důležitých pojmů a frekvenční pásma a) Co znamená prohledávání ( SCAN )? Narozdíl od normálních rozhlasových vysílání v pásmech VKV a SV (DV), které vysílají téměř nepřetržitě a v jednom směru (od vysílače k přijímači), vysílače radiolokačních služeb a občanské radiostanice nevysílají nepřetržitě. Kromě toho občanské radiostanice (např. v pásmu CB ) narozdíl od mobilních telefonů nevysílají obousměrně, v normálním případě nelze pomocí těchto stanic současně vysílat a přijímat vysílaní. Ruční naladění (vyhledání) takovýchto vysílání (prohledání příslušných frekvenčních pásem) by trvalo velmi dlouhou dobu. Přístroj UBC 69 XLT umí prohledávat do své paměti uložené frekvence (až 80 kanálů) velmi rychle (tak dlouho), dokud neobjeví (nezachytí) nějakou aktivní frekvenci. Postup vyhledávání se zastaví u každé aktivní frekvence na dobu, po kterou bude vysílání zachyceno (jen tak dlouho, dokud bude příslušný vysílač v provozu). Po ukončení zachyceného vysílání bude vyhledávání pokračovat a zastaví se opět u další aktivní frekvence. Toto pokračování dalšího vyhledávání kanálů, na kterých je právě vysíláno, může být zpožděno o 2 sekundy, pokud budete předpokládat, že bude na stejném kanálu pokračovat dále jeho vysílání (například výměna informací mezi 2 partnery na některých občanských pásmech). Viz dále kapitola 10. Obsluha přijímače a její odstavce e) Prohledávání kanálů uložených do paměti přijímače (SCAN) a i) Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ). Funkce (pojem) SCAN (skenování) znamená tedy způsob rychlého prohledávání (vyhledávání) kanálů, na kterých je právě vysíláno a které byly uloženy do paměti přístroje (naprogramovány). Zapnete-li tento režim ladění (prohledávání kanálů), zobrazí se na displeji přijímače symbol SCN. 7

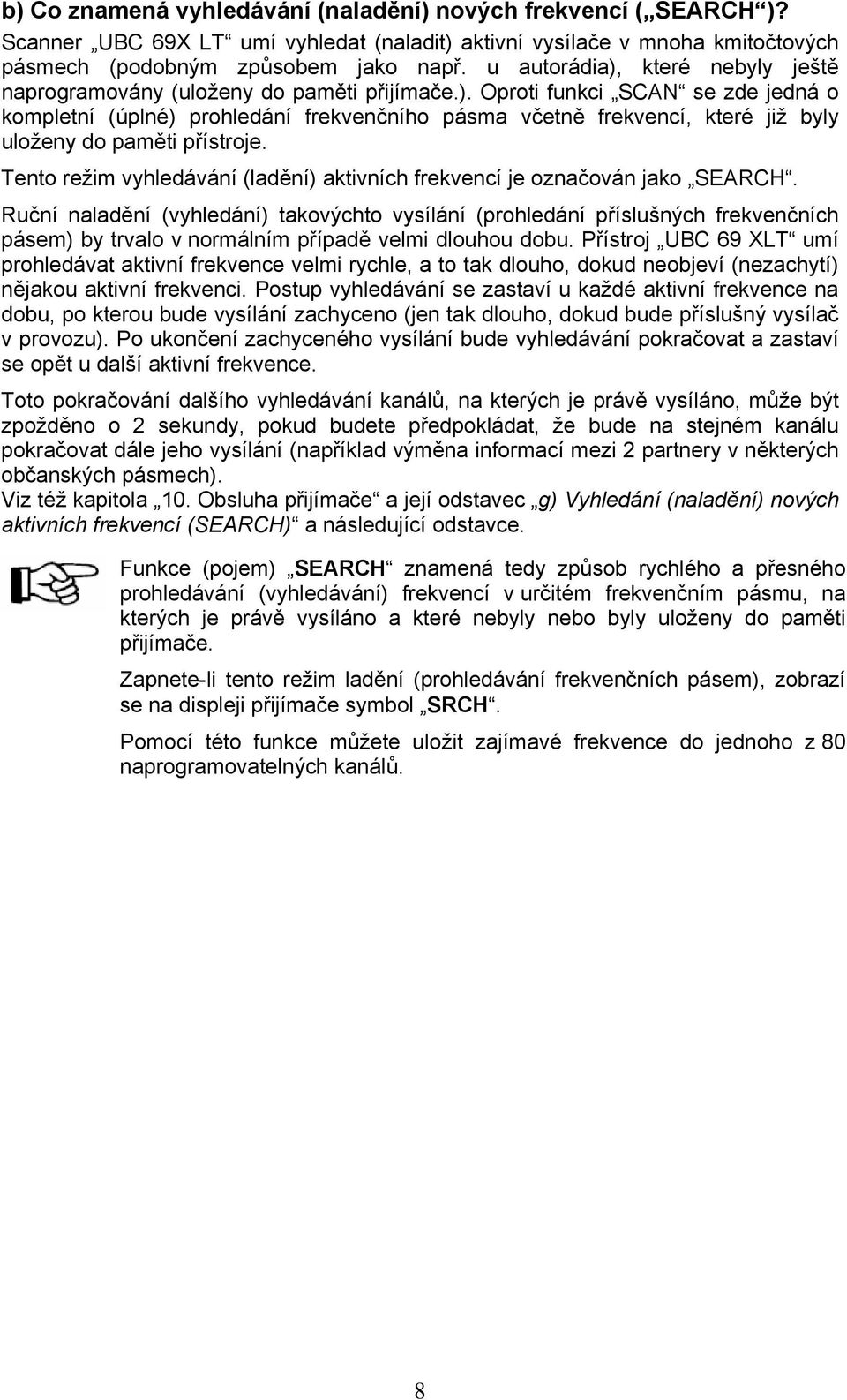

8 b) Co znamená vyhledávání (naladění) nových frekvencí ( SEARCH )? Scanner UBC 69X LT umí vyhledat (naladit) aktivní vysílače v mnoha kmitočtových pásmech (podobným způsobem jako např. u autorádia), které nebyly ještě naprogramovány (uloženy do paměti přijímače.). Oproti funkci SCAN se zde jedná o kompletní (úplné) prohledání frekvenčního pásma včetně frekvencí, které již byly uloženy do paměti přístroje. Tento režim vyhledávání (ladění) aktivních frekvencí je označován jako SEARCH. Ruční naladění (vyhledání) takovýchto vysílání (prohledání příslušných frekvenčních pásem) by trvalo v normálním případě velmi dlouhou dobu. Přístroj UBC 69 XLT umí prohledávat aktivní frekvence velmi rychle, a to tak dlouho, dokud neobjeví (nezachytí) nějakou aktivní frekvenci. Postup vyhledávání se zastaví u každé aktivní frekvence na dobu, po kterou bude vysílání zachyceno (jen tak dlouho, dokud bude příslušný vysílač v provozu). Po ukončení zachyceného vysílání bude vyhledávání pokračovat a zastaví se opět u další aktivní frekvence. Toto pokračování dalšího vyhledávání kanálů, na kterých je právě vysíláno, může být zpožděno o 2 sekundy, pokud budete předpokládat, že bude na stejném kanálu pokračovat dále jeho vysílání (například výměna informací mezi 2 partnery v některých občanských pásmech). Viz též kapitola 10. Obsluha přijímače a její odstavec g) Vyhledání (naladění) nových aktivních frekvencí (SEARCH) a následující odstavce. Funkce (pojem) SEARCH znamená tedy způsob rychlého a přesného prohledávání (vyhledávání) frekvencí v určitém frekvenčním pásmu, na kterých je právě vysíláno a které nebyly nebo byly uloženy do paměti přijímače. Zapnete-li tento režim ladění (prohledávání frekvenčních pásem), zobrazí se na displeji přijímače symbol SRCH. Pomocí této funkce můžete uložit zajímavé frekvence do jednoho z 80 naprogramovatelných kanálů. 8

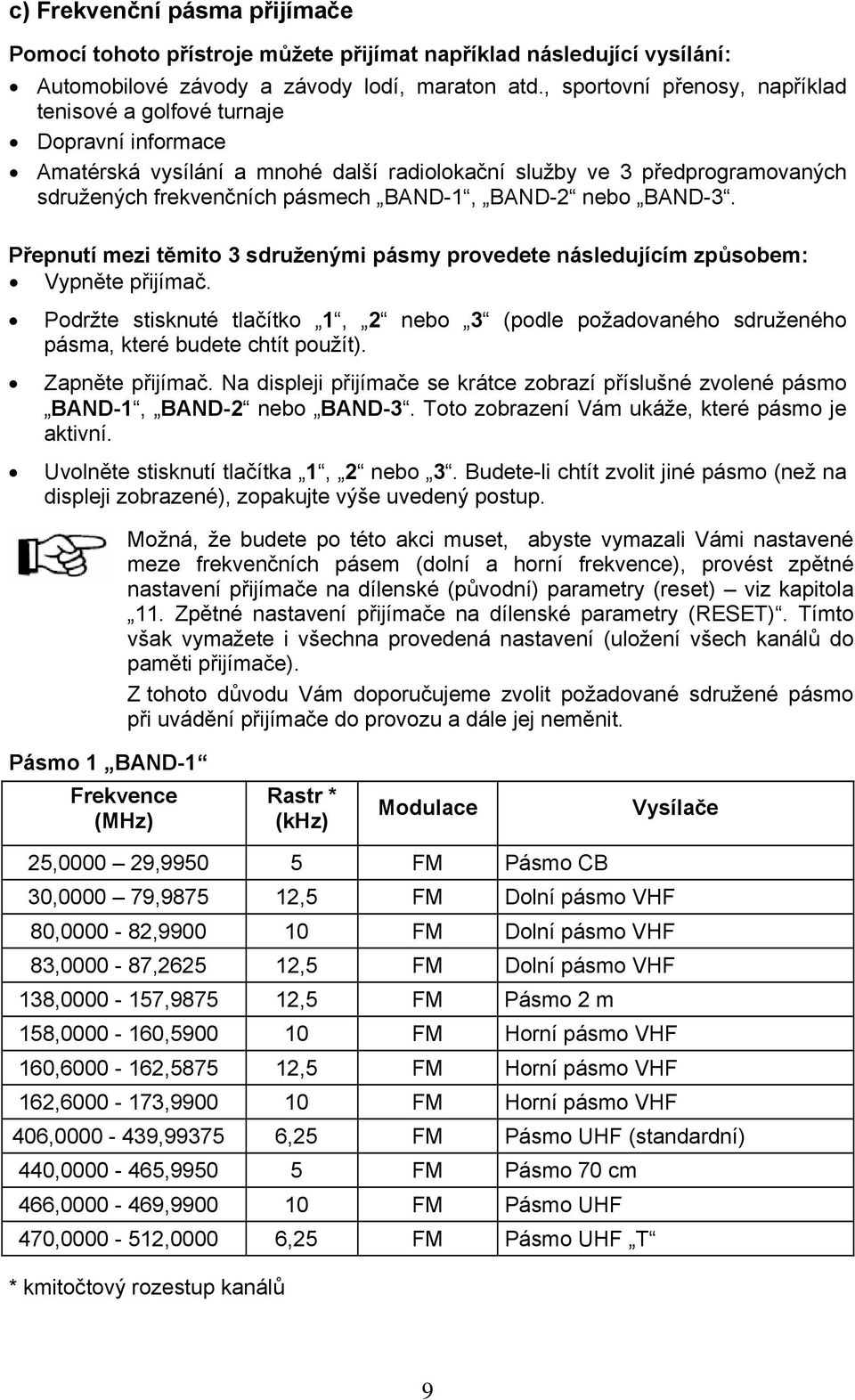

9 c) Frekvenční pásma přijímače Pomocí tohoto přístroje můžete přijímat například následující vysílání: Automobilové závody a závody lodí, maraton atd., sportovní přenosy, například tenisové a golfové turnaje Dopravní informace Amatérská vysílání a mnohé další radiolokační služby ve 3 předprogramovaných sdružených frekvenčních pásmech BAND-1, BAND-2 nebo BAND-3. Přepnutí mezi těmito 3 sdruženými pásmy provedete následujícím způsobem: Vypněte přijímač. Podržte stisknuté tlačítko 1, 2 nebo 3 (podle požadovaného sdruženého pásma, které budete chtít použít). Zapněte přijímač. Na displeji přijímače se krátce zobrazí příslušné zvolené pásmo BAND-1, BAND-2 nebo BAND-3. Toto zobrazení Vám ukáže, které pásmo je aktivní. Uvolněte stisknutí tlačítka 1, 2 nebo 3. Budete-li chtít zvolit jiné pásmo (než na displeji zobrazené), zopakujte výše uvedený postup. Možná, že budete po této akci muset, abyste vymazali Vámi nastavené meze frekvenčních pásem (dolní a horní frekvence), provést zpětné nastavení přijímače na dílenské (původní) parametry (reset) viz kapitola 11. Zpětné nastavení přijímače na dílenské parametry (RESET). Tímto však vymažete i všechna provedená nastavení (uložení všech kanálů do paměti přijímače). Z tohoto důvodu Vám doporučujeme zvolit požadované sdružené pásmo při uvádění přijímače do provozu a dále jej neměnit. Pásmo 1 BAND-1 Frekvence (MHz) Rastr * (khz) Modulace Vysílače 25, , FM Pásmo CB 30, , ,5 FM Dolní pásmo VHF 80, , FM Dolní pásmo VHF 83, , ,5 FM Dolní pásmo VHF 138, , ,5 FM Pásmo 2 m 158, , FM Horní pásmo VHF 160, , ,5 FM Horní pásmo VHF 162, , FM Horní pásmo VHF 406, , ,25 FM Pásmo UHF (standardní) 440, , FM Pásmo 70 cm 466, , FM Pásmo UHF 470, ,0000 6,25 FM Pásmo UHF T * kmitočtový rozestup kanálů 9

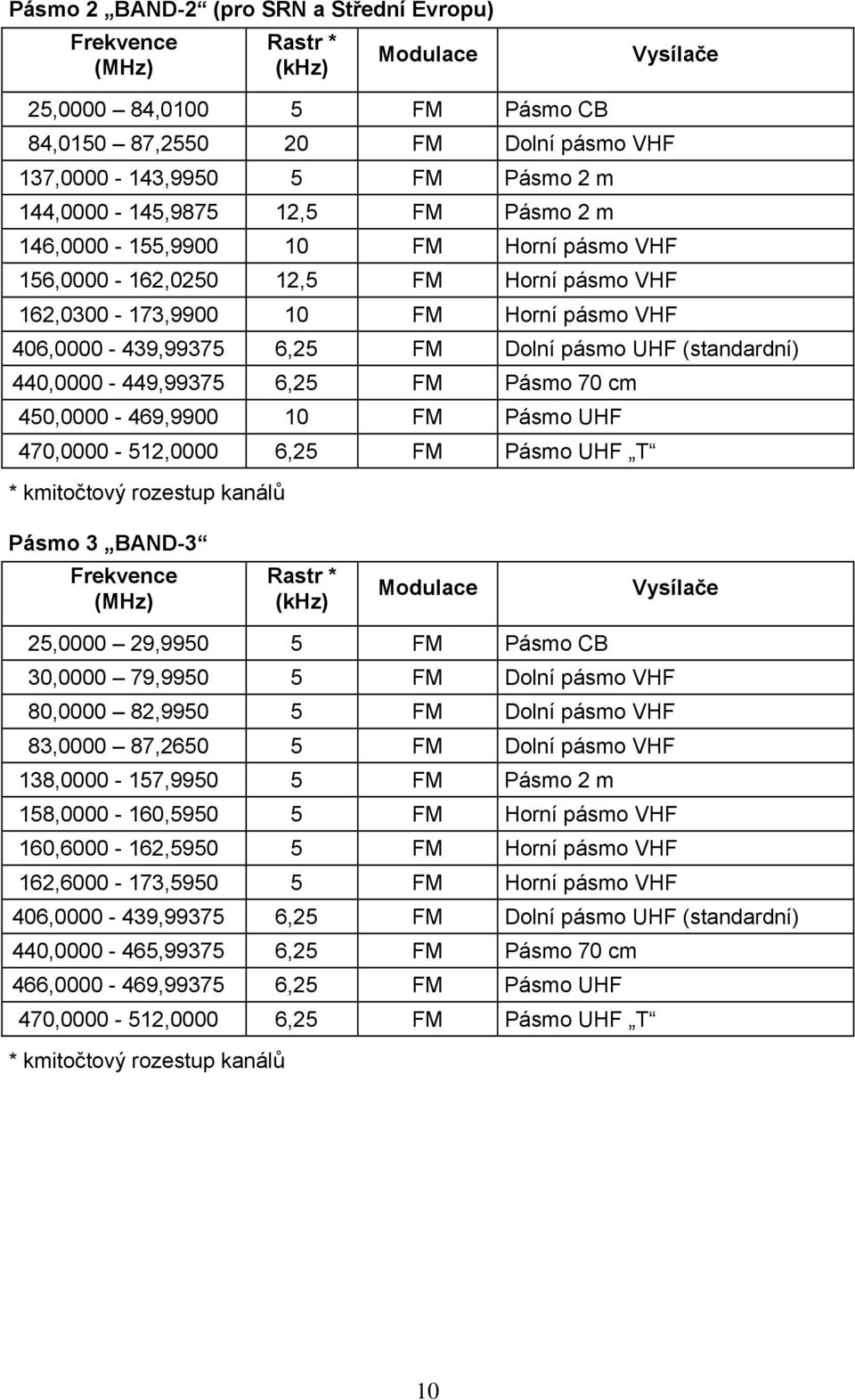

10 Pásmo 2 BAND-2 (pro SRN a Střední Evropu) Frekvence (MHz) Rastr * (khz) Modulace Vysílače 25, , FM Pásmo CB 84, , FM Dolní pásmo VHF 137, , FM Pásmo 2 m 144, , ,5 FM Pásmo 2 m 146, , FM Horní pásmo VHF 156, , ,5 FM Horní pásmo VHF 162, , FM Horní pásmo VHF 406, , ,25 FM Dolní pásmo UHF (standardní) 440, , ,25 FM Pásmo 70 cm 450, , FM Pásmo UHF 470, ,0000 6,25 FM Pásmo UHF T * kmitočtový rozestup kanálů Pásmo 3 BAND-3 Frekvence (MHz) Rastr * (khz) Modulace Vysílače 25, , FM Pásmo CB 30, , FM Dolní pásmo VHF 80, , FM Dolní pásmo VHF 83, , FM Dolní pásmo VHF 138, , FM Pásmo 2 m 158, , FM Horní pásmo VHF 160, , FM Horní pásmo VHF 162, , FM Horní pásmo VHF 406, , ,25 FM Dolní pásmo UHF (standardní) 440, , ,25 FM Pásmo 70 cm 466, , ,25 FM Pásmo UHF 470, ,0000 6,25 FM Pásmo UHF T * kmitočtový rozestup kanálů 10

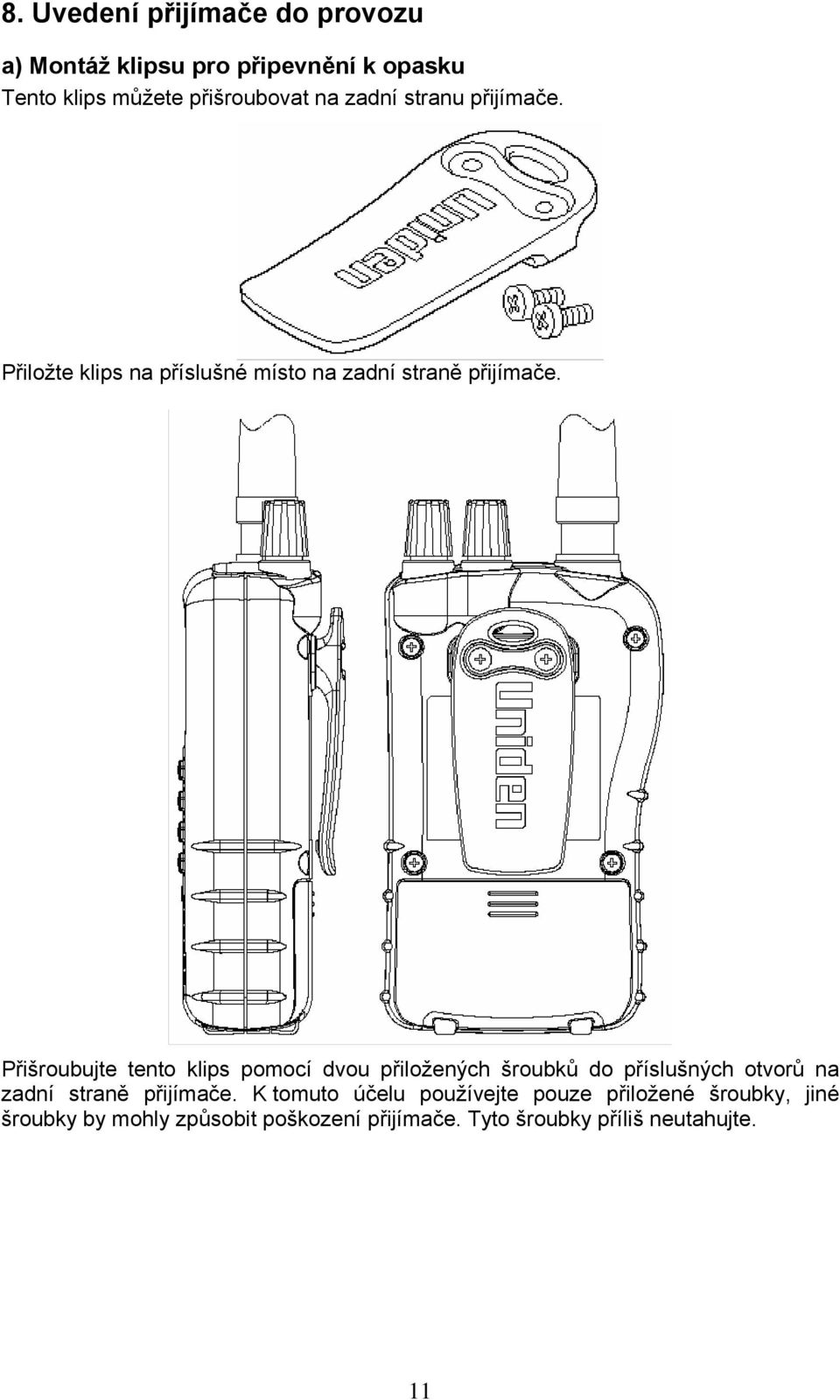

11 8. Uvedení přijímače do provozu a) Montáž klipsu pro připevnění k opasku Tento klips můžete přišroubovat na zadní stranu přijímače. Přiložte klips na příslušné místo na zadní straně přijímače. Přišroubujte tento klips pomocí dvou přiložených šroubků do příslušných otvorů na zadní straně přijímače. K tomuto účelu používejte pouze přiložené šroubky, jiné šroubky by mohly způsobit poškození přijímače. Tyto šroubky příliš neutahujte. 11

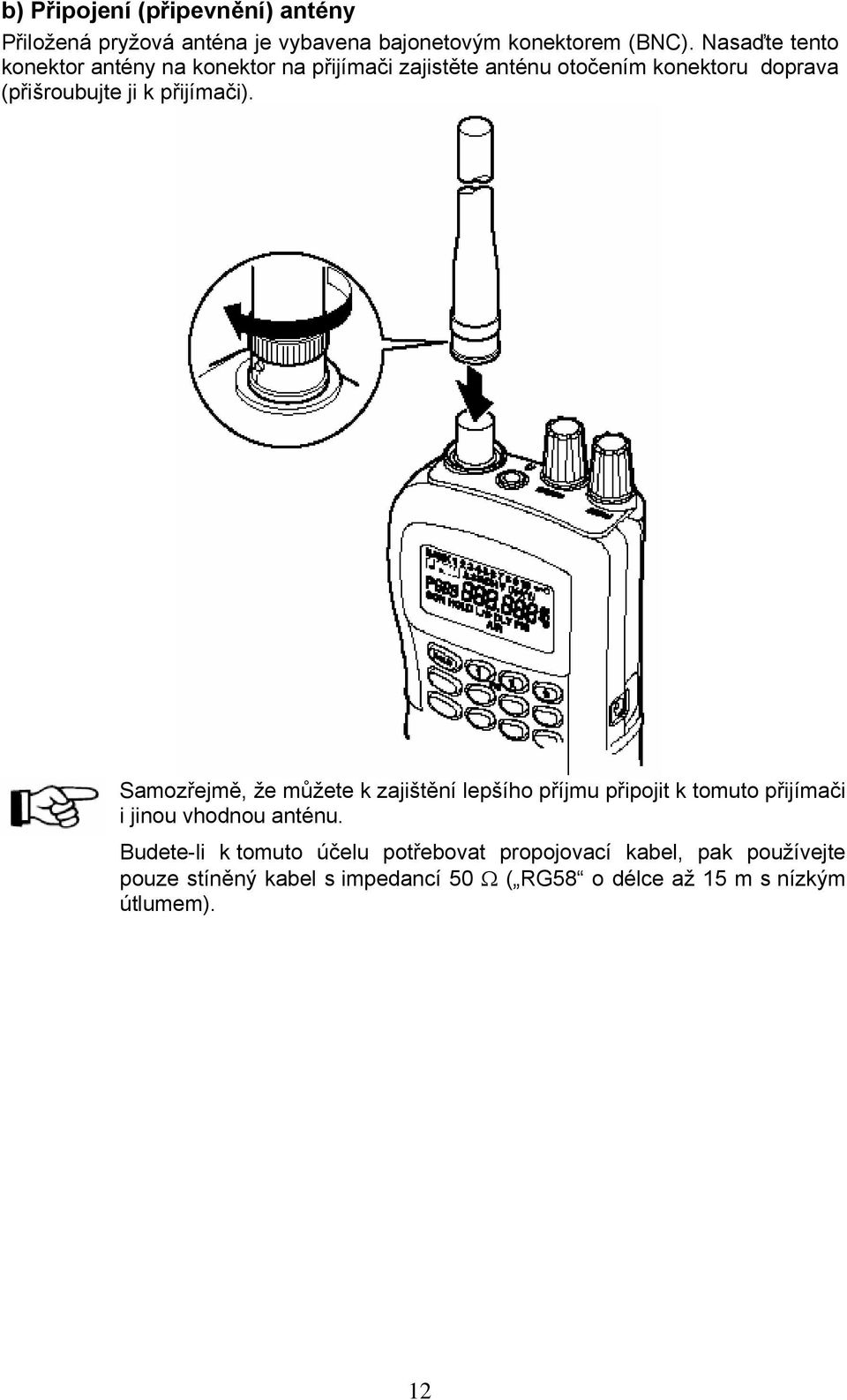

12 b) Připojení (připevnění) antény Přiložená pryžová anténa je vybavena bajonetovým konektorem (BNC). Nasaďte tento konektor antény na konektor na přijímači zajistěte anténu otočením konektoru doprava (přišroubujte ji k přijímači). Samozřejmě, že můžete k zajištění lepšího příjmu připojit k tomuto přijímači i jinou vhodnou anténu. Budete-li k tomuto účelu potřebovat propojovací kabel, pak používejte pouze stíněný kabel s impedancí 50 Ω ( RG58 o délce až 15 m s nízkým útlumem). 12

13 c) Vložení (výměna) baterií (akumulátorů) Vypněte přijímač. Na jeho zadní straně se nachází kryt bateriového pouzdra. Otevřete opatrně tento kryt jeho posunutím směrem dolů. Vložte do otevřeného pouzdra 2 tužkové alkalické baterie velikosti AA správnou polaritou jejich kontaktů (+) a (-). V případě nutnosti můžete do tohoto pouzdra vložit i 2 akumulátory NiMH (nebo NiCd) stejné velikosti. Uzavřete opět kryt bateriového pouzdra. Tento symbol se objeví na displeji přijímače v případě vybitých, do přístroje vložených baterií (nebo akumulátorů). Na nutnost výměny do přístroje vložených baterií budete ještě upozorněni výstražným akustickým signálem, který se začne ozývat z reproduktoru přístroje každých 15 sekund. 13

14 d) Připojení sluchátek K tomuto účelu můžete použít stereofonní sluchátka s minimální impedancí 32 Ω a s konektorem (jackem) 3,5 mm. Použití jiných typů sluchátek by mohlo poškodit Váš sluch nebo způsobit poruchu přístroje. Sluchátkový výstup je monofonní, avšak zvuk uslyšíte v obou sluchátkách se stejnou hlasitostí. Před zastrčením konektoru sluchátek do příslušné zdířky na přístroji (viz následující vyobrazení) nastavte regulátor hlasitosti Volume nejdříve na příjemnou hlasitost poslechu. Jinak by mohlo dojít po nastavení hlasitosti nebo po zablokování (potlačení) šumu Squelch k zahlcení zvuku. Po připojení sluchátek k přijímači dojde k automatickému vypnutí zvuku v jeho reproduktoru. Důležité upozornění Instalace nebo používání tohoto monitorovacího přijímače v osobních automobilech může být v některých zemích zakázáno, regulováno, nebo může vlastnictví těchto přístrojů podléhat schválení nebo registraci. 14

15 9. Součásti přístroje, ovládací tlačítka a zobrazení na displeji a) Součásti přístroje, ovládací tlačítka a regulátory 15

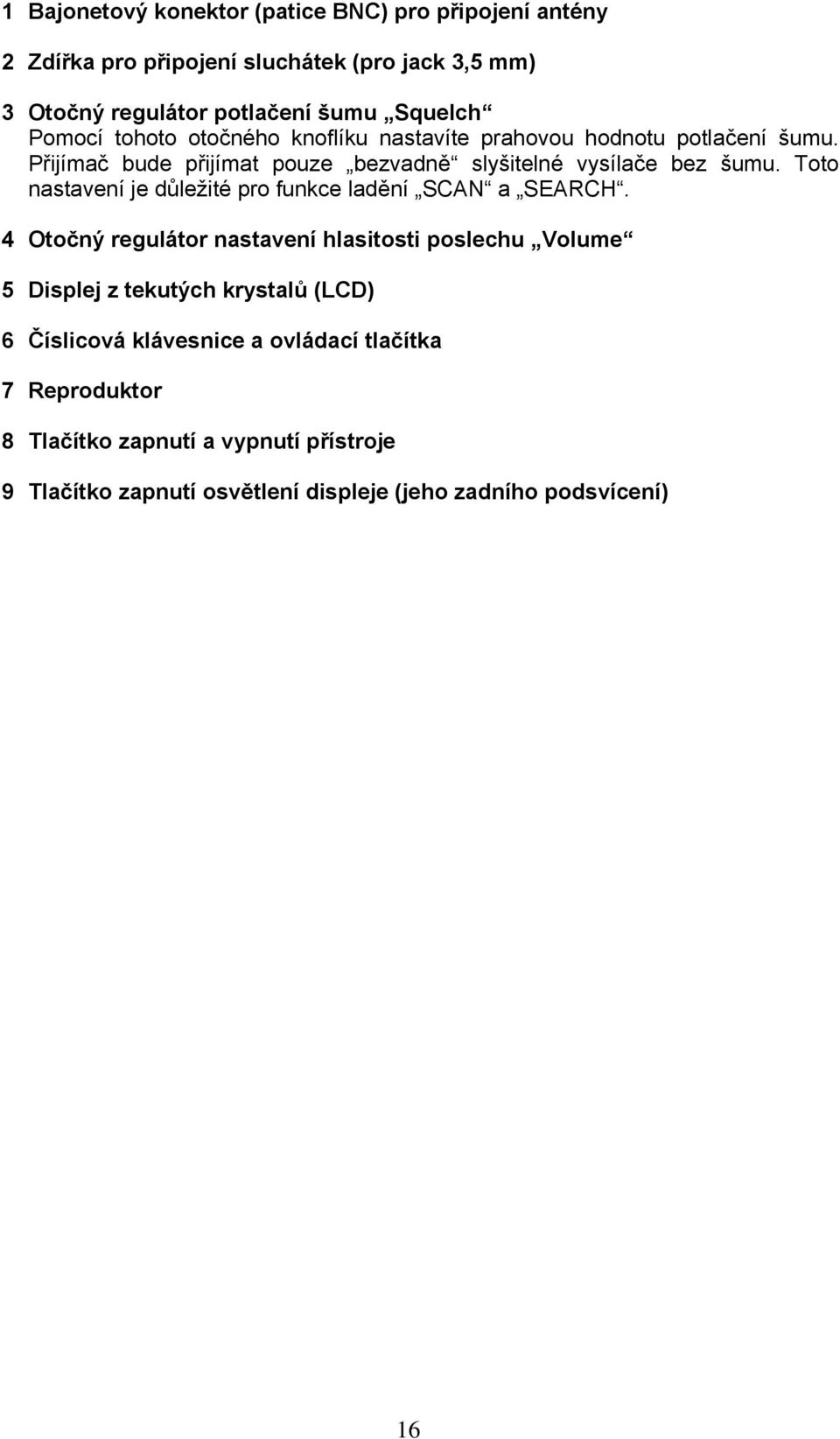

16 1 Bajonetový konektor (patice BNC) pro připojení antény 2 Zdířka pro připojení sluchátek (pro jack 3,5 mm) 3 Otočný regulátor potlačení šumu Squelch Pomocí tohoto otočného knoflíku nastavíte prahovou hodnotu potlačení šumu. Přijímač bude přijímat pouze bezvadně slyšitelné vysílače bez šumu. Toto nastavení je důležité pro funkce ladění SCAN a SEARCH. 4 Otočný regulátor nastavení hlasitosti poslechu Volume 5 Displej z tekutých krystalů (LCD) 6 Číslicová klávesnice a ovládací tlačítka 7 Reproduktor 8 Tlačítko zapnutí a vypnutí přístroje 9 Tlačítko zapnutí osvětlení displeje (jeho zadního podsvícení) 16

17 b) Popis funkce ovládacích tlačítek Některá ovládací tlačítka mají dvě funkce. První (hlavní) funkce ovládacího tlačítka (její popis) je vyznačena přímo na tlačítku, druhá jeho funkce je uvedena vedle tlačítka (respektive pod tlačítkem). První hlavní funkci (zobrazenou na tlačítku) vyvoláte jeho normálním stisknutím. Druhou (vedlejší) funkci ovládacího tlačítka před jeho stisknutím vyvoláte po předchozím krátkém stisknutí speciálního tlačítka Func. Na displeji přijímače se v tomto případě zobrazí symbol (zapnutí druhé funkce tlačítek). Poté můžete příslušné ovládací tlačítko stisknout. Pokud stisknete znovu tlačítko Func, pak zmizí z displeje symbol a ovládací tlačítka po jejich stisknutí budou mít opět svou první (hlavní) funkci. V následujícím přehledu popisu funkcí ovládacích tlačítek uvádíme druhé funkce ovládacích tlačítek za lomítkem. Func Zapnutí druhé funkce ostatních ovládacích tlačítek (nejdříve stiskněte krátce tlačítko Func a teprve poté příslušné další ovládací tlačítko). Hold Přerušení (zastavení) nebo pokračování v ladění (vyhledávání) kanálů nebo frekvencí, na kterých je právě vysíláno. Při prohledávání kanálů uložených do paměti přijímače, způsobí delší stisknutí tohoto tlačítka přepnutí do režimu ručního přepínání na další jednotlivé kanály. Scan / Src Hlavní funkce Scan slouží k prohledávání do paměti přijímače uložených kanálů, na kterých je právě vysíláno (při prvním uvedení přijímače do provozu nejsou ještě žádné takovéto kanály k dispozici) viz kapitola 7. Vysvětlení důležitých pojmů a frekvenční pásma a její odstavec a) Co znamená prohledávání ( SCAN )? a kapitola 10. Obsluha přijímače a její odstavec e) Prohledávání kanálů uložených do paměti přijímače (SCAN). Druhá funkce Src slouží k prohledávání všech frekvencí, které ještě nebyly uloženy do paměti přijímače (i již do paměti přijímače uložených frekvencí) nebo k pokračování ve funkci vyhledávání frekvencí, na kterých je právě vysíláno viz kapitola 7. Vysvětlení důležitých pojmů a frekvenční pásma a její odstavec b) Co znamená vyhledávání (naladění) nových frekvencí ( SEARCH )? a kapitola 10. Obsluha přijímače a její odstavec g) Vyhledání (naladění) nových aktivních frekvencí (SEARCH) a následující odstavce. Hlavní funkce symbol žárovky slouží po stisknutí tohoto tlačítka k zapnutí nebo k vypnutí osvětlení displeje (jeho zadního podsvícení). Druhá funkce symbol klíče slouží po stisknutí tohoto tlačítka k zapnutí nebo vypnutí funkce zablokování ovládacích tlačítek proti náhodnému rozladění přijímače a provedených nastavení. 17

18 Podržíte-li toto tlačítko stisknuté déle než 2 sekundy, zapnete nebo vypnete přijímač. 1 / Pri Hlavní funkce = zadání číslice 1. Druhá funkce Pri slouží po stisknutí tohoto tlačítka k zapnutí nebo k vypnutí funkce prohledávání zadaného přednostního (prioritního) kanálu, zdali není na něšm právě vysíláno. 2 / Hlavní funkce = zadání číslice 2. Druhá funkce slouží po stisknutí tohoto tlačítka k vyhledávání kanálů (frekvencí), na kterých je právě vysíláno, směrem nahoru (k vyšším frekvencím). Toto platí pro režim SCAN, SEARCH, pro 3 servisní pásma a pro volbu čísla kanálu při ukládání frekvencí do paměti přijímače. 3 Zadání číslice 3. 4 Zadání číslice 4. 5 / Dly Hlavní funkce = zadání číslice 5. Druhá funkce Dly slouží po stisknutí tohoto tlačítka k zapnutí nebo vypnutí prodlevy (zpoždění) k přepnutí pro prohledávání dalších kanálů (frekvencí) viz předchozí kapitola 6. Všeobecný popis funkcí monitorovacího přijímače a odstavec Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ) a kapitola 10. Obsluha přijímače a její odstavce e) Prohledávání kanálů uložených do paměti přijímače (SCAN) a i) Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ). 6 / PSrc Hlavní funkce = zadání číslice 6. Druhá funkce PSrc slouží po stisknutí tohoto tlačítka k zapnutí či k vypnutí nebo k naprogramování frekvenčních pásem (k zadání jejich horních a dolních frekvencí) v režimu prohledávání kanálů (Search). 7 Zadání číslice 7. 8 / 18

19 Hlavní funkce = zadání číslice 2. Druhá funkce slouží po stisknutí tohoto tlačítka k vyhledávání kanálů (frekvencí), na kterých je právě vysíláno, směrem dolů (k nižším frekvencím). Toto platí pro režim SCAN, SEARCH, pro 3 servisní pásma a pro volbu čísla kanálu při ukládání frekvencí do paměti přijímače. 9 Zadání číslice 9. / Clr Hlavní funkce = zadání desetinné tečky (čárky). Druhá funkce Clr slouží po stisknutí tohoto tlačítka k vymazání nesprávně zadané frekvence (při provádění ručního zadávání frekvencí kanálů a zadávání horní a dolní frekvence pásma). 0 / L/O Hlavní funkce = zadání číslice 0. Druhá funkce L/O slouží po stisknutí tohoto tlačítka k zablokování určitého kanálu nebo k přeskakování určitých nežádoucích frekvencí (viz též funkce Lock-Out ). E / Pgm Hlavní funkce E = volba kanálu (jeho čísla). Druhá funkce Pgm slouží po stisknutí tohoto tlačítka k zadání (naprogramování) požadované frekvence. c) Zobrazení na displeji přijímače BANK 19

20 Paměťová banka nebo frekvenční pásmo ( BAND-1, BAND-2 či BAND-3 ) s příslušným číslem této databáze nebo frekvenčního pásma 1 až 5 (viz kapitola 10. Obsluha přijímače a její odstavec g) Vyhledání (naladění) nových aktivních frekvencí (SEARCH) a následující odstavce). Symbol klíče, který znamená zapnutí funkce zablokování (uzamčení) ovládacích tlačítek proti náhodnému rozladění přijímače. Tento symbol s písmenem F znázorňuje zapnutí druhé funkce ovládacích tlačítek po stisknutí tlačítka Func. Symbol ukládání frekvence do některé z pamětí (paměťového kanálu). SRCH Symbol zapnutí režimu prohledávání všech frekvencí (neuložených či již uložených do paměti přijímač), na kterých je právě vysíláno. nebo Směr prohledávání kanálů nahoru nebo dolů (k vyšším nebo k nižším frekvencím). P Symbol volby přednostního (prioritního) kanálu. SCN Symbol zapnutí režimu prohledávání všech do paměti přijímače uložených kanálů (frekvencí), na kterých je právě vysíláno. HOLD Symbol zastavení režimu prohledávání kanálů (frekvencí). Přijímač zachytil vysílání na některém z prohledávaných kanálů a Vy jste stiskli tlačítko Hold, abyste mohli vysílání na tomto kanálu poslouchat. L/O Symbol vynechání určitého kanálu při ručním zadání nebo symbol přeskočení určité nežádoucí frekvence (viz též funkce Lock-Out ). DLY Symbol zapnutí (zpoždění) k přepnutí k prohledávání dalších kanálů (frekvencí) viz dále kapitola 6. Všeobecný popis funkcí monitorovacího přijímače a odstavec Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ) a kapitola 10. Obsluha přijímače a její odstavec i) Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ). PRI Symbol zapnutí režimu ladění (prohledávání) přednostního (prioritního) kanálu. 10. Obsluha přijímače 20

21 a) Zapnutí přijímače 1. Otočte regulátorem potlačení šumu Squelch a regulátorem nastavení hlasitosti poslechu Volume zcela doleva až po zarážku. 2. Přijímač zapnete stisknutím tlačítka, které podržíte stisknuté po dobu asi dvě sekundy. 3. Nyní pootočte regulátorem nastavení hlasitosti poslechu Volume poněkud doprava. 4. Pokud by přijímač začal provádět vyhledávání kanálů, na kterých je vysíláno, stiskněte tlačítko Hold. 5. Otáčejte pomalu regulátorem potlačení šumu Squelch doprava tak dlouho, dokud se z reproduktoru přijímače nepřestane ozývat šum. b) Vypnutí přijímače Přijímač vypnete stisknutím tlačítka sekundy., které podržíte stisknuté po dobu asi dvě c) Uložení známých frekvencí do paměti přijímače Pokud znáte určité frekvence (které hodláte později poslouchat), můžete je uložit do paměti přijímače následujícím způsobem: 21

22 1. Stiskněte po zapnutí přijímače tlačítko Hold. Na displeji přijímače se objeví symbol HOLD. Tím zastavíte režim prohledávání kanálů. 2. Zvolte pomocí číselných kláves ( 0 až 9 ) požadované číslo paměti neboli kanálu (například 55 ), do které budete chtít uložit příslušnou známou frekvenci. 3. Stiskněte krátce tlačítko Func a poté tlačítko programování E / Pgm. 4. Nyní můžete pomocí číselných kláves ( 0 až 9 ) a tlačítkem (desetinná tečka) zadat příslušnou (známou) frekvenci (v MHz). 5. Zadanou frekvenci potvrďte a uložte do zvolené paměti krátkým stisknutím tlačítka E / Pgm. 6. Budete-li chtít zvolit (naprogramovat) další číslo paměti a uložit do ní další známou frekvenci, stiskněte znovu tlačítko E / Pgm. Číslo paměti se na displeji přijímače zvýší o jedničku (o 1 ). Pokračujte dále stejným způsobem popsaným od kroku č. 4. Dejte při tomto zadávání pozor na následující zvláštnosti: Pokud zadáte v kroku č. 4 neplatnou frekvenci, například mimo rozsah tohoto přijímače, zobrazí se na jeho displeji chybové hlášení Error a z jeho reproduktoru se ozve varovný akustický signál. V tomto případě musíte zadat tuto frekvenci znovu (tato frekvence musí být v rozsahu tohoto přijímače). Tento přijímač zaokrouhluje automaticky zadané frekvence nahoru nebo dolů, podle kmitočtového rozestupu kanálů (rastrů) příslušného frekvenčního pásma (například zadaná frekvence MHz bude zaokrouhlena MHz). Pokud nějakou frekvenci uložíte do paměti přijímače, dojde k automatickému zapnutí funkce dvousekundového zpožďování viz kapitola 6. Všeobecný popis funkcí monitorovacího přijímače a odstavec Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ). Na displeji přístroje bude zobrazen symbol DLY. V případě potřeby můžete toto funkci vypnout (nebo ji opět zapnout) krátkým stisknutím tlačítka Func a následným stisknutím tlačítka Dly viz dále kapitola 10. Obsluha přijímače a její odstavec i) Dvousekundové zpoždění ladění (vyhledání) kanálů ( Delay ). Pokud byla již nějaká frekvence uložena do některé z celkového počtu 80 pamětí a Vy se do této paměti pokoušíte uložit jinou frekvenci, ozve se z reproduktoru přijímače varovný akustický signál a na jeho displeji se zobrazí číslo příslušné paměti. Nesprávně zadanou frekvenci vymažete krátkým stisknutím tlačítka Func (pokud ovšem již nebude na displeji přijímače zobrazen symbol zapnutí druhé funkce ovládacích tlačítek) a následným stisknutím tlačítka Clr. Pokud bude chtít uložit tuto frekvenci do již obsazené paměti, stiskněte v tomto případě tlačítko E / Pgm. d) Uložení frekvencí do paměti přijímače při prohledávání kanálů (SVC) Objevíte-li při prohledávání frekvencí (funkce SEARCH nebo SVC ), na kterých je vysíláno, pro Vás zajímavé frekvence (které hodláte později poslouchat), můžete je uložit do paměti přijímače. 22

23 Pokud spustíte automatické prohledávání kanálů, dojde k automatickému zapnutí funkce dvousekundového zpoždění dalšího prohledávání kanálů (frekvencí). Na displeji přístroje bude zobrazen symbol DLY. V případě potřeby můžete toto funkci vypnout (nebo ji opět zapnout) krátkým stisknutím tlačítka Func a následným stisknutím tlačítka Dly. Stiskněte tlačítko Func a poté tlačítko Src. Přijímač spustí prohledávání kanálů ve zvoleném pásmu. Otočným knoflíkem Squelch potlačte šum takovým způsobem, abyste zachytili vysílání pouze silných vysílačů. Zaregistruje-li přijímač pouze jedno aktivní vysílání, přeruší další prohledávání a Vy si můžete toto vysílání poslechnout. Stiskněte krátce tlačítko Hold, aby přijímač po krátké přestávce nepokračoval v dalším prohledávání kanálů. Na displeji přijímače se zobrazí symbol zastavení prohledávání kanálů HOLD. Pokud budete chtít změnit směr prohledávání kanálů, pak toto proveďte krátkým stisknutím tlačítka Func a následným stisknutím tlačítka (směrem nahoru k vyšším frekvencím) nebo tlačítka (směrem dolů k nižším frekvencím). Po zvolení směru prohledávání kanálů zůstanou zapnuté druhé funkce ovládacích tlačítek (na displeji přijímače bude zobrazen symbol ). Tímto způsobem můžete rychle změnit směr prohledávání kanálů dalším stisknutím tlačítka (směrem nahoru k vyšším frekvencím) nebo tlačítka (směrem dolů k nižším frekvencím). Vypnutí druhé funkce ovládacích tlačítek provedete stisknutím tlačítka Func (z displeje přijímače zmizí symbol ). Pokud zachytíte nějaké vysílání, jehož frekvenci budete chtít uložit do některé z pamětí (celkem 80 pamětí), postupujte následujícím způsobem: 1. Pokud jste to ještě neprovedli, stiskněte tlačítko Hold. Na displeji přijímače se objeví symbol HOLD. Tím zastavíte režim prohledávání kanálů. 2. Stiskněte krátce tlačítko Func a poté tlačítko programování E / Pgm. Na displeji přístroje se zobrazí střídavě momentální naladěná frekvence a nejnižší volné číslo paměti (kanálu) 1 až Pokud budete chtít zvolit jiné číslo kanálu (jinou paměť), pak stisknutím tlačítka Func (na displeji přijímače se zobrazí symbol ) a následným (postupným) stisknutím tlačítka zvolíte vyšší číslo kanálu (vyšší čísla) nebo stisknutím tlačítka zvolíte nižší číslo (nižší čísla). Poté vypněte druhé funkce ovládacích tlačítek stisknutím tlačítka Func (z displeje zmizí symbol ). 4. Nyní můžete zvolit pomocí číselných kláves ( 1 až 5 ) požadované číslo jedné z paměťové banky neboli databáze ( 1 až 5 ) například č. 5 pro frekvence občanského pásma CB. Při tomto zadání však nesmějí být zapnuty druhé funkce ovládacích tlačítek (na displeji přijímače nesmí být zobrazen symbol ). Na displeji se dále zobrazí nejnižší volné číslo paměti (kanálu) zvolené paměťové banky. 5. Naladěnou frekvenci potvrďte a uložte do zvolené paměti (kanálu) krátkým stisknutím tlačítka E / Pgm. Dejte při tomto ukládání do paměti pozor na následující zvláštnosti: Pokud byla již nějaká frekvence uložena do některé z celkového počtu 80 pamětí a Vy se do této paměti pokoušíte uložit jinou frekvenci, ozve se z reproduktoru přijímače varovný akustický signál a na jeho displeji se zobrazí číslo příslušné paměti. 23

24 Nesprávně zadanou frekvenci vymažete krátkým stisknutím tlačítka Func (pokud ovšem již nebude na displeji přijímače zobrazen symbol zapnutí druhé funkce ovládacích tlačítek) a následným stisknutím tlačítka Clr. Pokud bude chtít uložit tuto frekvenci do již obsazené paměti, stiskněte v tomto případě tlačítko E / Pgm. e) Prohledávání kanálů uložených do paměti přijímače (SCAN) Po zapnutí přijímače stiskněte tlačítko Scan. Po této akci provede přijímač spuštění automatického prohledávání aktivních frekvencí (kanálů uložených do jeho paměti, na kterých je vysíláno) a na jeho displeji se objeví symbol SCN. Při normálním vyhledávání aktivních frekvencí se přeskakují zablokované nebo nenaprogramované kanály v příslušných aktivních paměťových bankách. Viz dále odstavec j) Zablokování určitých kanálů jejich vyloučení z prohledávání. Zachytí-li přijímač nějaké vysílání (aktivní frekvenci), zastaví se prohledávání na tomto příslušném kanálu a Vy si můžete toto vysílání odposlechnout. Skončí-li toto vysílání, bude scanner po uplynutí 2 sekund nebo okamžitě pokračovat v automatickém vyhledávání další aktivní frekvence (podle provedeného nastavení s dvousekundovým zpožděním nebo bez něho). Dejte přitom pozor na následující zvláštnosti: Po prvním uvedení přijímače do provozu nejsou v jeho paměti (80 kanálů) uloženy žádné frekvence. V tomto případě nebude tato funkce fungovat. Proveďte proto nejprve naprogramování paměťových kanálů. Za tímto účelem nalaďte nejdříve pro Vás zajímavé frekvence například pomocí funkce SEARCH nebo zadejte tyto frekvence ručně. Nastavte správným způsobem potlačení šumu otočným regulátorem Squelch. Otočením tohoto regulátoru doprava potlačíte šum a zachytíte pouze silné vysílače. Otočením tohoto regulátoru doleva zachytíte i slabší vysílače (avšak i se šumem). f) Ruční volba kanálu, jehož vysílání chcete poslouchat Tento přijímač Vám dovolí odposlech i na jednom kanálu (pokud na něm bude vysíláno), který jste předtím uložili do paměti přístroje. Postupujte přitom následujícím způsobem: 24

25 Během (po spuštění) prohledávání kanálů, na kterých je vysíláno (na displeji je zobrazen symbol SCN ), stiskněte na přijímači tlačítko Hold. Zvolte pomocí číselných kláves ( 0 až 9 ) požadované číslo paměti neboli kanálu ( 1 až 80 ), jehož vysílání chcete poslouchat. Stiskněte znovu tlačítko Hold. Tím jste zvolili požadovaný kanál (jeho číslo) a můžete poslouchat jeho vysílání. Dejte přitom pozor na následující zvláštnosti: Zaregistroval-li přijímač při automatickém prohledávání nějaký kanál, na kterém je vysíláno, který budete chtít delší dobu poslouchat, stiskněte tlačítko Hold. Tím přerušíte režim prohledávání dalších kanálů. Postupným tisknutím tlačítka Hold můžete provádět postupně ruční přepínání na další kanály. Podržíte-li toto tlačítko déle stisknuté, urychlíte tím ruční vyhledání požadovaného kanálu. Automatické prohledávání kanálů (uložených do paměti přístroje), na kterých je vysíláno, spustíte znovu stisknutím tlačítka Scan. g) Vyhledání (naladění) nových aktivních frekvencí (SEARCH) Tato funkce Vám dovolí prohledat postupně více předprogramovaných frekvenčních pásem. Jednotlivá frekvenční pásma lze vypnout nebo zapnout a provést samozřejmě změnu rozsahů (mezí) předdefinovaných pásem (možnost nastavení horní a dolní 25

26 frekvence příslušného frekvenčního pásma). Tento způsob slouží k vyhledání nových, do paměti přístroje ještě neuložených aktivních frekvencí. Nové frekvence můžete vyhledat v rozsahu 25 až 470 MHz, pokud se budou tyto nacházet v některém z 5 frekvenčních pásem jednoho ze tří následujících sdružených pásem BAND-1, BAND-2 nebo BAND-3 (tato čísla jsou zobrazována na displeji přijímače za symbolem BANK ): Pásmo 1 BAND-1 Číslo pásma (banky) Frekvence (MHz) Kmitočtový rozestup kanálů (khz) 1 30, , ,5 2 83, , , , , , , , , , Pásmo 2 BAND-2 Číslo pásma (banky) Frekvence (MHz) Kmitočtový rozestup kanálů (khz) 1 84, , , , , , , , , , , , ,25 Pásmo 3 BAND-3 Číslo pásma Frekvence (MHz) Kmitočtový rozestup kanálů (khz) 1 25, , , , , , , , , , , ,25 Způsob provedení přepnutí mezi pásmy BAND-1, BAND-2 a BAND-3 naleznete v kapitole 7. Vysvětlení důležitých pojmů a frekvenční pásma a v jejím odstavci c) Frekvenční pásma přijímače. 1. Spuštění vyhledávání Po zapnutí přijímače stiskněte tlačítko Func a poté tlačítko Src ( Scan ). Po této akci provede přijímač spuštění automatického prohledávání aktivních frekvencí (kanálů, na kterých je vysíláno) a na jeho displeji se objeví symbol SRCH. Na displeji 26

27 přijímače zobrazený symbol nebo udává směr prohledávání frekvencí (nahoru nebo dolů). Na displeji přijímače dále bliká aktuální číslo frekvenčního pásma, které je právě prohledáváno ( BANK ). Pokud nebudete chtít, aby byl některý rozsah prohledáván, pak můžete nežádané frekvenční pásmo vyřadit z prohledávání (nebo opět přiřadit do prohledávání) pomocí číselných tlačítek 1 až 5. Vyřadíte-li určité frekvenční pásmo, zmizí z displeje i jeho příslušné číslo. (Pozor: Při provádění této akce nesmějí být zapnuté druhé funkce ovládacích tlačítek). Musíte zadat minimálně jeden rozsah (1 frekvenční pásmo), jinak se z reproduktoru přijímače ozve výstražný akustický signál. Zachytí-li přijímač nějaké vysílání na nějaké frekvenci, zastaví se prohledávání na této frekvenci a Vy si můžete toto vysílání odposlechnout. Skončí-li toto vysílání, bude scanner po uplynutí dvou sekund nebo okamžitě pokračovat v automatickém vyhledávání další aktivní frekvence (podle provedeného nastavení s dvousekundovým zpožděním nebo bez něho). 2. Zastavení vyhledávání, změna směru vyhledávání Stiskněte krátce tlačítko Hold, aby přijímač po krátké přestávce nepokračoval v dalším prohledávání frekvencí. Na displeji přijímače se zobrazí symbol zastavení prohledávání kanálů (frekvencí) HOLD. Pokud budete chtít změnit směr prohledávání frekvencí, pak toto proveďte krátkým stisknutím tlačítka Func a následným stisknutím tlačítka (směrem nahoru k vyšším frekvencím) nebo tlačítka (směrem dolů k nižším frekvencím). 3. Uložení nalezených aktivních frekvencí do paměti přijímače 1. Pokud jste to ještě neprovedli, stiskněte tlačítko Hold. Na displeji přijímače se objeví symbol HOLD. Tím zastavíte režim prohledávání dalších frekvencí. 2. Stiskněte krátce tlačítko Func a poté tlačítko programování E / Pgm. Na displeji přijímače se zobrazí nejnižší volné číslo paměti (kanálu) a číslo příslušné paměťové banky (1 až 5). 3. Pokud budete chtít zvolit jiné číslo kanálu (jinou paměť), pak stisknutím tlačítka Func (na displeji přijímače se zobrazí symbol ) a následným (postupným) stisknutím tlačítka zvolíte vyšší číslo požadovaného kanálu nebo stisknutím tlačítka zvolíte nižší číslo požadovaného kanálu. Poté vypněte druhé funkce ovládacích tlačítek stisknutím tlačítka Func (z displeje přijímače zmizí symbol ). 4. Nyní můžete zvolit pomocí číselných kláves ( 1 až 5 ) požadované číslo jedné z paměťové banky neboli databáze ( 1 až 5 ) například č. 5 pro frekvence občanského pásma CB. Při tomto zadání však nesmějí být zapnuty druhé funkce ovládacích tlačítek (na displeji přijímače nesmí být zobrazen symbol ). Na displeji se dále zobrazí nejnižší volné číslo paměti (kanálu) zvolené paměťové banky. 5. Naladěnou frekvenci potvrďte a uložte do zvolené paměti (kanálu) krátkým stisknutím tlačítka E / Pgm. Dejte při tomto ukládání do paměti pozor na následující zvláštnosti: Pokud byla již nějaká frekvence uložena do některé z celkového počtu 80 pamětí a Vy se do této paměti pokoušíte uložit jinou frekvenci, ozve se z reproduktoru přijímače varovný akustický signál a na jeho displeji se zobrazí číslo příslušné paměti. 27

28 Nesprávně zadanou frekvenci vymažete krátkým stisknutím tlačítka Func (pokud ovšem již nebude na displeji přijímače zobrazen symbol zapnutí druhé funkce ovládacích tlačítek) a následným stisknutím tlačítka Clr. Pokud bude chtít uložit tuto frekvenci do již obsazené paměti, stiskněte v tomto případě tlačítko E / Pgm. Po uložení naladěné frekvence do paměti přijímače můžete pokračovat v dalším prohledávání stisknutím tlačítka Func a následným stisknutím tlačítka Src. Prohledávání bude dále pokračovat od frekvence, při které jste provedli přerušení vyhledávání. 4. Zadání vlastního rozsahu frekvenčního pásma (horní a dolní frekvence) Tímto způsobem můžete přizpůsobit jednotlivá předprogramovaná pásma (1 až 5) svým vlastním požadavkům. Po zapnutí přijímače stiskněte tlačítko Func a poté tlačítko PSrc ( 6 ). Po této akci se na displeji přijímače objeví symbol SRCH. Dále bude na displeji střídavě zobrazována horní a dolní frekvence 1. frekvenčního pásma (např a ). Pokud budete chtít zvolit jiné číslo frekvenčního pásma, pak stisknutím tlačítka Func (na displeji přijímače se zobrazí symbol ) a následným (postupným) stisknutím tlačítka zvolíte vyšší číslo požadovaného frekvenčního pásma nebo stisknutím tlačítka zvolíte nižší číslo požadovaného frekvenčního pásma. Na displeji přijímače se zobrazí číslo příslušné databáze (banky, například BANK 2 ). Poté vypněte druhé funkce ovládacích tlačítek stisknutím tlačítka Func (z displeje přijímače zmizí symbol ). Alternativně můžete zvolit jiné číslo požadovaného frekvenčního pásma postupným tisknutím tlačítek Func a PSrc. Nyní můžete pomocí číselných kláves ( 0 až 9 ) a tlačítkem (desetinná tečka) zadat dolní frekvenci (v MHz) v příslušném zvoleném frekvenčním pásmu. Pokud nebudete chtít tuto frekvenci změnit, zadejte její stejnou hodnotu. Zadanou hodnotu potvrďte krátkým stisknutím tlačítka E / Pgm. Nyní můžete pomocí číselných kláves ( 0 až 9 ) a tlačítkem (desetinná tečka) zadat horní frekvenci (v MHz) v příslušném zvoleném frekvenčním pásmu. Pokud nebudete chtít tuto frekvenci změnit, zadejte její stejnou hodnotu. Zadanou hodnotu potvrďte krátkým stisknutím tlačítka E / Pgm. Tím je zadání horní a dolní frekvence ukončeno a tyto hodnoty se uloží do paměti přijímače. Pokud zadáte neplatnou frekvenci, zobrazí se na displeji přijímače chybové hlášení Error a z jeho reproduktoru se ozve varovný akustický signál. Toto hlášení vymažete krátkým stisknutím tlačítka Clr (poté zadejte znovu správnou frekvenci). Prohledávání těchto databází neboli frekvenčních pásem ( 1 až 5 ) zapnete stisknutím tlačítka Func a následným stisknutím tlačítka Src. Pokud nebudete chtít, aby byl některý rozsah prohledáván (některá z těchto databází), pak můžete nežádané frekvenční pásmo vyřadit z prohledávání (nebo opět přiřadit do prohledávání) pomocí číselných tlačítek 1 až 5. Vyřadíte-li určité frekvenční pásmo, zmizí z displeje i jeho příslušné číslo. h) Zablokování určitých frekvencí jejich vyloučení z prohledávání V každém místě lze zachytit jisté nežádané frekvence, které zastaví další prohledávání ostatních frekvencí (například přenosová frekvence bezdrátové kamery - viz též 28
