1 NÁVOD K OBSLUZE Obj. č.: Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Obsah Strana

2 ÚVOD - ÚČEL POUŽITÍ RADIOSTANIC A ZÁKLADNÍ INFORMACE... 3 BEZPEČNOSTNÍ PŘEDPISY... 6 ČIŠTĚNÍ A ÚDRŽBA RADIOSTANICE... 7 POZNÁMKY K POUŽÍVÁNÍ AKUMULÁTORŮ NICD... 7 SOUČÁSTI A OVLÁDACÍ PRVKY RADIOSTANICE... 8 HORNÍ STRANA STANICE ZAPNUTÍ / VYPNUTÍ RADIOSTANICE A NASTAVENÍ HLASITOSTI POSLECHU ZDÍŘKY PRO PŘIPOJENÍ EXTERNÍHO MIKROFONU REPRODUKTORU SPK MIC [2] ANTÉNA... 8 PŘEDNÍ STRANA STANICE ZOBRAZENÍ NA DISPLEJI Z TEKUTÝCH KRYSTALŮ (LCD) MIKROFON A REPRODUKTOR TLAČÍTKA / TLAČÍTKO POTVRZENÍ / NASTAVENÍ A ZAPNUTÍ OSVĚTLENÍ DISPLEJE TLAČÍTKO VOLNY FUNKCÍ A NASTAVENÍ PRAVÁ A LEVÁ STRANA STANICE TLAČÍTKO ODESLÁNÍ VYZVÁNĚCÍHO TÓNU [CALL] TLAČÍTKO VYSÍLÁNÍ [PTT] TLAČÍTKO MONITOROVÁNÍ [MON] Automatické potlačení šumu / zvýšení dosahu radiostanice UZAMČENÍ OVLÁDACÍCH TLAČÍTEK PROTI NÁHODNÉMU ROZLADĚNÍ ZDÍŘKA PRO PŘIPOJENÍ INTERKOMUNIKAČNÍHO ZAŘÍZENÍ [INT] ZDÍŘKA PRO PŘIPOJENÍ NABÍJEČKY [CHG] PŘEPÍNAČ [PTT/VOX] ZADNÍ STRANA STANICE KRYT BATERIOVÉHO POUZDRA (VLOŽENÍ / VÝMĚNA BATERIÍ NEBO AKUMULÁTORŮ) KLIPS PRO PŘIPEVNĚNÍ RADIOSTANICE K OPASKU OTVOR PRO PŘIPEVNĚNÍ ŘEMÍNKU K NOŠENÍ KONTAKTY PRO NABÍJENÍ AKUMULÁTORŮ VE STOJÁNKOVÉ NABÍJEČCE OBSLUHA RADIOSTANICE RÁDIOVÝ PROVOZ (KOMUNIKACE S DRUHOU OSOBOU) POUŽITÍ TLAČÍTKA PTT POUŽITÍ FUNKCE VOX ZAPNUTÍ FUNKCE VOX NASTAVENÍ CITLIVOSTI MIKROFONU PRO FUNKCI VOX NASTAVENÍ PŘEPÍNACÍ DOBY MEZI VYSÍLÁNÍM A PŘÍJMEM VYPNUTÍ / ZAPNUTÍ POTVRZOVACÍHO TÓNU PŘI UKONČENÍ VYSÍLÁNÍ AKUSTICKÁ SIGNALIZACE PŘI STISKNUTÍ OVLÁDACÍCH TLAČÍTEK FUNKCE HLÍDÁNÍ KOJENCŮ A MALÝCH DĚTÍ (VOX) ) ZAPNUTÍ PŘÍSTROJŮ A NASTAVENÍ HLASITOSTI ) NASTAVENÍ PŘIJÍMACÍ STANICE (U RODIČŮ) ) NASTAVENÍ VYSÍLACÍ STANICE (U DÍTĚTE)

3 FUNKCE INTERKOMU VOLBA (NASTAVENÍ) HLAVNÍHO KANÁLU FUNKCE AUTOMATICKÉHO LADĚNÍ (PROHLEDÁVÁNÍ KANÁLŮ) PROHLEDÁNÍ OBSAZENÝCH KANÁLŮ (NA KTERÝCH JE PRÁVĚ VYSÍLÁNO) SCAN PROHLEDÁNÍ NEOBSAZENÝCH KANÁLŮ (NA KTERÝCH SE NEVYSÍLÁ) B.SCAN NASTAVENÍ ČÍSLA SUBKANÁLU (BEZPEČNOSTNÍHO KÓDU) CTCSS NASTAVENÍ ČÍSLA IDENTIFIKAČNÍHO TÓNU DCS FUNKCE HLÍDÁNÍ (SLEDOVÁNÍ) DVOU ZVOLENÝCH KANÁLŮ PAMĚTI PRO ULOŽENÍ AŽ 9 PŘEDNOSTNÍCH KANÁLŮ ULOŽENÍ PŘEDVOLENÉHO KANÁLU DO PAMĚTI VYVOLÁNÍ PŘEDVOLENÉHO KANÁLU Z PAMĚTI AUTOMATICKÉ PŘEPNUTÍ RADIOSTANICE DO REŽIMU ŠETŘENÍ BATERIÍ INDIKACE STAVU NABITÍ BATERIÍ (AKUMULÁTORŮ) RESET ZPĚTNÉ NASTAVENÍ RADIOSTANICE NA DÍLENSKÉ PARAMETRY DOSAH RÁDIOVÉHO PŘENOSU MEZI RADIOSTANICEMI ZÁKLADNÍ CHARAKTERISTIKY RADIOSTANICE (TECHNICKÉ PARAMETRY) TABULKA FREKVENCÍ SUBKANÁLŮ (KÓDŮ) CTCSS: TABULKA FREKVENCÍ PÁSMA PMR: TABULKA IDENTIFIKAČNÍCH TÓNŮ DCS: Úvod - účel použití radiostanic a základní informace Vážení zákazníci, 3

4 děkujeme Vám za Vaši důvěru a za nákup této sady moderních občanských radiostanic. Přístroje ALAN 456 jsou příruční radiostanice pro občanské frekvence PMR (Private Mobile Radio = soukromé mobilní rádio) v pásmu 446 MHz. Tyto vysílačky s malými rozměry můžete používat pro různé účely komunikace, například v parcích, při různých sportovních činnostech, k dorozumívání mezi rodinnými příslušníky nebo přáteli či známými. Každá radiostanice je vybavena klipsem pro připevnění k opasku a řemínkem k jejímu pohodlnému nošení. V pásmu PMR lze tyto radiostanice provozovat na 8 hlavních kanálech a na 38 subkanálech CTCSS nebo na 83 kódech DCS. Tyto frekvence umožňují čistý přenos zvuku bez rušivých interferencí (které se například objevují u modelů, které používají nižší frekvence). Rádiový přenos signálů lze uskutečnit mezi těmito stanicemi za optimálních podmínek až do vzdálenosti 5 km. Objeví-li se nějaké poruchy přenosu, pak často postačí změnit místo vysílání o několik metrů. Budete-li se pohybovat s vysílačkou v budově s železobetonovými konstrukcemi nebo budete-li vysílačku používat v automobilu, pak může dojít ke snížení dosahu rádiového přenosu zvukových signálů. Tyto radiostanice jsou dále vybaveny zdířkami pro připojení externího mikrofonu / reproduktoru (sluchátek) a zdířkou pro připojení zařízení interkomu (například náhlavní soupravy hands-free ). Napájení 1 přístroje zajišťují 3 tužkové (alkalické) baterie 1,5 V typu AA (nebo 3 tužkové akumulátory NiCd stejného typu tyto jsou k soupravě přiloženy). Pokud použijete k napájení radiostanic přiložené akumulátory, můžete je nabíjet pomocí přiložených stojánkových nabíječek, aniž byste museli tyto akumulátory vyndávat z radiostanic. Tento výrobek splňuje požadavky platných evropských a národních směrnic ohledně elektromagnetické slučitelnosti. U výrobku byla doložena shoda s příslušnými normami, odpovídající prohlášení a doklady jsou uloženy u výrobce. Na přístrojí nesmějí být prováděny změny a tento přístroj smí být dále používán pouze s anténou, která je připevněna k radiostanici. Nesmíte provádět žádné zásahy na zvýšení vysílacího výkonu. Tyto vysílačky nevyzařují žádná škodlivá (nebezpečná) elektromagnetická pole (rušení) a přijímají všechny signály i s možným rušením, pokud bude někdo vysílat na stejném kanálu a se stejně nastaveným subkanálem, bezpečnostním neboli identifikačním kódem (CTCSS nebo DCS). Každá radiostanice je vybavena vysílačem a přijímačem. Stisknutím tlačítka PTT (tlačítko vysílání) a jeho podržením přepnete radiostanici do režimu vysílání. Po uvolnění tohoto tlačítka (nebude-li toto tlačítko stisknuté) je stanice trvala přepnuta do režimu příjmu (v tomto režimu příjmu můžete poslouchat sdělení Vašeho partnera). Tyto radiostanice a jejich konstrukce splňují mezinárodní normy a směrnice ohledně elektromagnetického smogu (zatížení lidského organismu elektromagnetickým zářením ve vysokofrekvenčním pásmu). Používejte pouze k přístroji připevněnou anténu (podle evropských norem nelze používat v tomto pásmu jiné antény a zvyšovat vysílací výkon). Při používání vysílačky se nedotýkejte její antény (nedržte ji v ruce). Nepoužívejte přenosné radiostanice s poškozenou anténou. Při dotyku s pokožkou by mohla poškozená anténa způsobit lehké popáleniny pokožky. To by ovlivnilo kvalitu rádiového přenosu a mohlo by způsobit nežádoucí zvýšení vysílacího výkonu a vyšší zatížení do přístroje vložených baterií nebo bloku akumulátorů. 4

5 Pro zavěšení vysílačky na oděv nebo na opasek používejte pouze originální klipsy, řemínky nebo pouzdra firmy Alan. Během vysílání a poslechu musíte zajistit minimální vzdálenost vysílačky a její antény 2,5 cm od Vašeho těla. Zdravotnická zařízení atd. Radiostanici nepoužívejte v blízkosti citlivých přístrojů, které se například používají v nemocnicích a ve zdravotních střediscích. Radiostanice by mohla způsobit jejich rušení (ovlivnění jejich funkce). Vypněte radiostanici vždy v místech, která jsou opatřena varovnými nápisy a upozorněními ohledně zákazu požívání bezdrátových (mobilních) telefonů a vysílaček. V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Kardiostimulátory, implantáty a jiné lékařské přístroje Osoby s implantovanými kardiostimulátory: By neměly tyto vysílačky používat v menší vzdálenosti než 15 cm od kardiostimulátoru. V žádném případě nesmějí tyto osoby nosit zapnuté vysílačky v náprsních kapsách košil, bund nebo kabátů. V případě podezření možnosti rušení funkce kardiostimulátoru nebo jiného implantovaného přístroje vysílačku okamžitě vypněte a dále ji nepoužívejte. Další lékařské přístroje Pokud používáte nějaké osobní lékařské přístroje, zkonzultujte s prodejcem (výrobcem) těchto přístrojů a v každém případě s Vaším lékařem, zda používání těchto vysílaček nezpůsobí rušení nebo ovlivnění funkce těchto přístrojů. Naslouchací přístroje (sluchátka pro neslyšící) Některé digitální vysílačky mohou ovlivnit funkci naslouchacích přístrojů. V případě rušení prokonzultujte alternativní řešení s prodejcem nebo výrobcem naslouchacího přístroje. Letadla Používání vysílaček v letadlech nebývá dovoleno. Pokud budete vyzváni personálem letadla, radiostanici vypněte nepoužívejte ji. Motorová vozidla Používání vysílaček ve vozidlech není bez soupravy hands-free dovoleno. Prostory ohrožené nebezpečím výbuchu Dříve než vstoupíte do prostoru ohroženého nebezpečím exploze, vypněte radiostanici. V těchto prostorách nevyndávejte z radiostanice baterie nebo akumulátory (nevyměňujte je) a nenabíjejte je. Přeskok jiskry by mohl způsobit výbuch nebo požár s následnými vážnými úrazy, což by mohlo být příčinou i přímého ohrožení života. Mezi oblasti ohrožené výbuchem patří například výskyt hořlavých plynů nebo výparů pohonných hmot (podpalubí lodí) či rozpouštědel, zařízení na překládání chemikálií, překladiště obilí atd. Tyto prostory bývají většinou označeny výstražnými upozorněními (například příkazem k vypnutí motoru vozidla). Použití rozbušek, trhací práce (odstřelování horniny, kamenolomy) Tyto prostory bývají opatřeny výstražnými tabulemi, které upozorňují na zákaz použití vysílacích zařízení. Dříve než vstoupíte do takto ohroženého prostoru, jste povinni vypnout radiostanici. 5

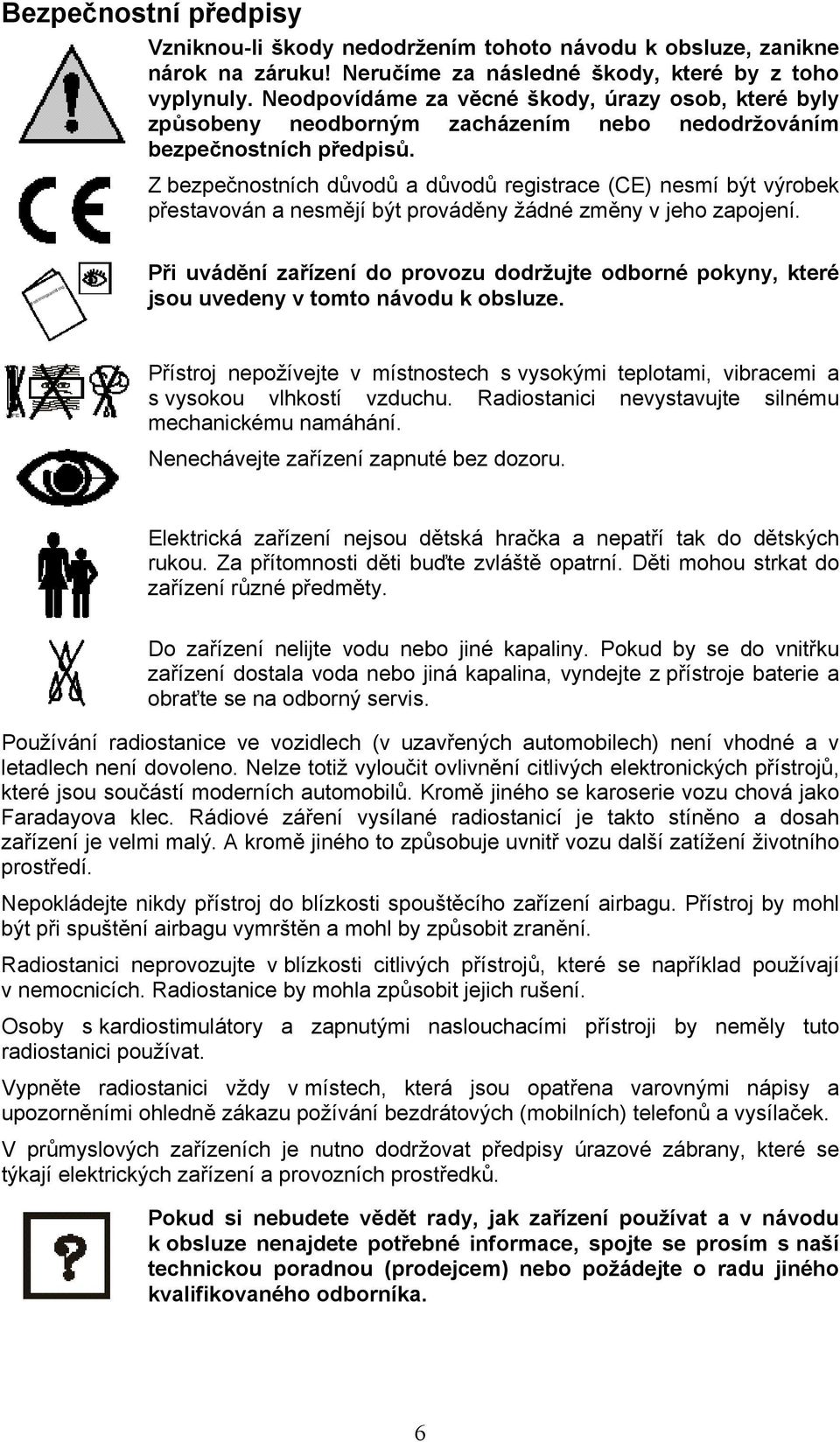

6 Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neručíme za následné škody, které by z toho vyplynuly. Neodpovídáme za věcné škody, úrazy osob, které byly způsobeny neodborným zacházením nebo nedodržováním bezpečnostních předpisů. Z bezpečnostních důvodů a důvodů registrace (CE) nesmí být výrobek přestavován a nesmějí být prováděny žádné změny v jeho zapojení. Při uvádění zařízení do provozu dodržujte odborné pokyny, které jsou uvedeny v tomto návodu k obsluze. Přístroj nepožívejte v místnostech s vysokými teplotami, vibracemi a s vysokou vlhkostí vzduchu. Radiostanici nevystavujte silnému mechanickému namáhání. Nenechávejte zařízení zapnuté bez dozoru. Elektrická zařízení nejsou dětská hračka a nepatří tak do dětských rukou. Za přítomnosti děti buďte zvláště opatrní. Děti mohou strkat do zařízení různé předměty. Do zařízení nelijte vodu nebo jiné kapaliny. Pokud by se do vnitřku zařízení dostala voda nebo jiná kapalina, vyndejte z přístroje baterie a obraťte se na odborný servis. Používání radiostanice ve vozidlech (v uzavřených automobilech) není vhodné a v letadlech není dovoleno. Nelze totiž vyloučit ovlivnění citlivých elektronických přístrojů, které jsou součástí moderních automobilů. Kromě jiného se karoserie vozu chová jako Faradayova klec. Rádiové záření vysílané radiostanicí je takto stíněno a dosah zařízení je velmi malý. A kromě jiného to způsobuje uvnitř vozu další zatížení životního prostředí. Nepokládejte nikdy přístroj do blízkosti spouštěcího zařízení airbagu. Přístroj by mohl být při spuštění airbagu vymrštěn a mohl by způsobit zranění. Radiostanici neprovozujte v blízkosti citlivých přístrojů, které se například používají v nemocnicích. Radiostanice by mohla způsobit jejich rušení. Osoby s kardiostimulátory a zapnutými naslouchacími přístroji by neměly tuto radiostanici používat. Vypněte radiostanici vždy v místech, která jsou opatřena varovnými nápisy a upozorněními ohledně zákazu požívání bezdrátových (mobilních) telefonů a vysílaček. V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají elektrických zařízení a provozních prostředků. Pokud si nebudete vědět rady, jak zařízení používat a v návodu k obsluze nenajdete potřebné informace, spojte se prosím s naší technickou poradnou (prodejcem) nebo požádejte o radu jiného kvalifikovaného odborníka. 6

7 Čištění a údržba radiostanice Provádějte pravidelné kontroly z hlediska technické bezpečnosti, zda nedošlo k poškození pouzdra radiostanice. Provoz s poškozenou anténou není dovolen. Existuje nebezpečí poleptání pokožky. Před čištěním a při čištění přístroje nebo při jeho údržbě dodržujte bezpodmínečně následující bezpečnostní předpisy: Vypněte přístroj a vyndejte z něho baterie. Opravy přístroje mohou provádět pouze odborníci, kteří byli poučeni o možných nebezpečích a kteří byli obeznámeni s jednoznačnými předpisy, které jsou s tímto spojeny. Čas od času zkontrolujte stav baterií (akumulátorů). Vybité baterie okamžitě vyndejte z bateriového pouzdra. Mohly by vytéci a poškodit přístroj. Při výměně používejte pouze baterie (akumulátory) předepsaných typů a vyměňujte je všechny najednou. Přístroj nesmí být otvírán. Vlastnoruční opravy nebo přelaďování stanice jsou zakázány, každá změna nebo cizí zásah (přeladění na jiná pásma) může znamenat zákaz provozu a v každém případě zaniknou jakékoliv nároky ze záruky. K čištění pouzdra přístroje používejte toliko měkký antistatický hadřík bez žmolků. Abyste zabránili poškrábání nebo poleptání pouzdra či displeje, nečistěte nikdy přístroj prostředky na drhnutí a rozpouštědly. Poznámky k používání akumulátorů NiCd Dříve než začnete akumulátory nabíjet, zkontrolujte zda jsou zcela vybity. Při úplném vybití akumulátorů (baterií) bliká na displeji radiostanice symbol. Před používáním radiostanic nabijte zcela do nich vložené akumulátory. Pouze dílčí dobíjení akumulátorů způsobí po určitém čase ztrátu jejich jmenovité kapacity (u akumulátorů NiCd se projeví nepříjemný paměťový efekt). Tento efekt lze odstranit pouze pomocí externí nabíječky s funkcí vybíjení. Nevkládejte do radiostanice akumulátory s různými kapacitami. Budete-li chtít nabít akumulátory v automobilu, použijte k tomuto účelu adaptér do zásuvky cigaretového zapalovače AL25, který si můžete objednat jako zvláštní příslušenství. Nepoužívejte žádné jiné nabíjecí adaptéry nebo jiné nabíječky, neboť byste mohli tímto způsobit nenávratné poškození radiostanice. 7

8 Součásti a ovládací prvky radiostanice Horní strana stanice 1. Zapnutí / vypnutí radiostanice a nastavení hlasitosti poslechu Otočte regulátorem OFF/VOL [1] vpravo nahoře na radiostanici směrem doprava. Po zapnutí radiostanice uslyšíte z jejího reproduktoru čtyři různé potvrzovací tóny (tyto tóny můžete vypnout viz dále). Na displeji [4] se zobrazí po dobu asi jedné sekundy všechny jeho segmenty a poté se na něm zobrazí číslo standardního kanálu 1 a subkanálu CTCSS 00 (pokud jste předtím neprovedli naladění jiného hlavního kanálu nebo subkanálu CTCSS/DCS). Stanici opět vypnete otočením tohoto regulátoru zcela doleva (až za zarážku) do polohy OFF. Nastavení hlasitosti poslechu Stiskněte na levé straně radiostanice tlačítko MON [11], podržte toto tlačítko stisknuté (z reproduktoru uslyšíte šum) a otočením regulátoru OFF/VOL [1] směrem doprava nastavte vyhovující hlasitost poslechu. Poté uvolněte stisknutí tlačítka MON. Tím je radiostanice připravena k vysílání a k přijmu hovorů. 2. Zdířky pro připojení externího mikrofonu reproduktoru SPK MIC [2] Do těchto zdířek*** můžete zapojit konektor (zástrčku) externího mikrofonu nebo externího reproduktoru (sluchátek). Viz též kapitola Funkce interkomu. *** Možnost pro připojení kombinace externího reproduktoru (sluchátek) a mikrofonu (například soupravy hands-free, kterou můžete obdržet jako zvláštní příslušenství). 3. Anténa Tato anténa je pevně spojena s radiostanicí a nelze ji demontovat. 8

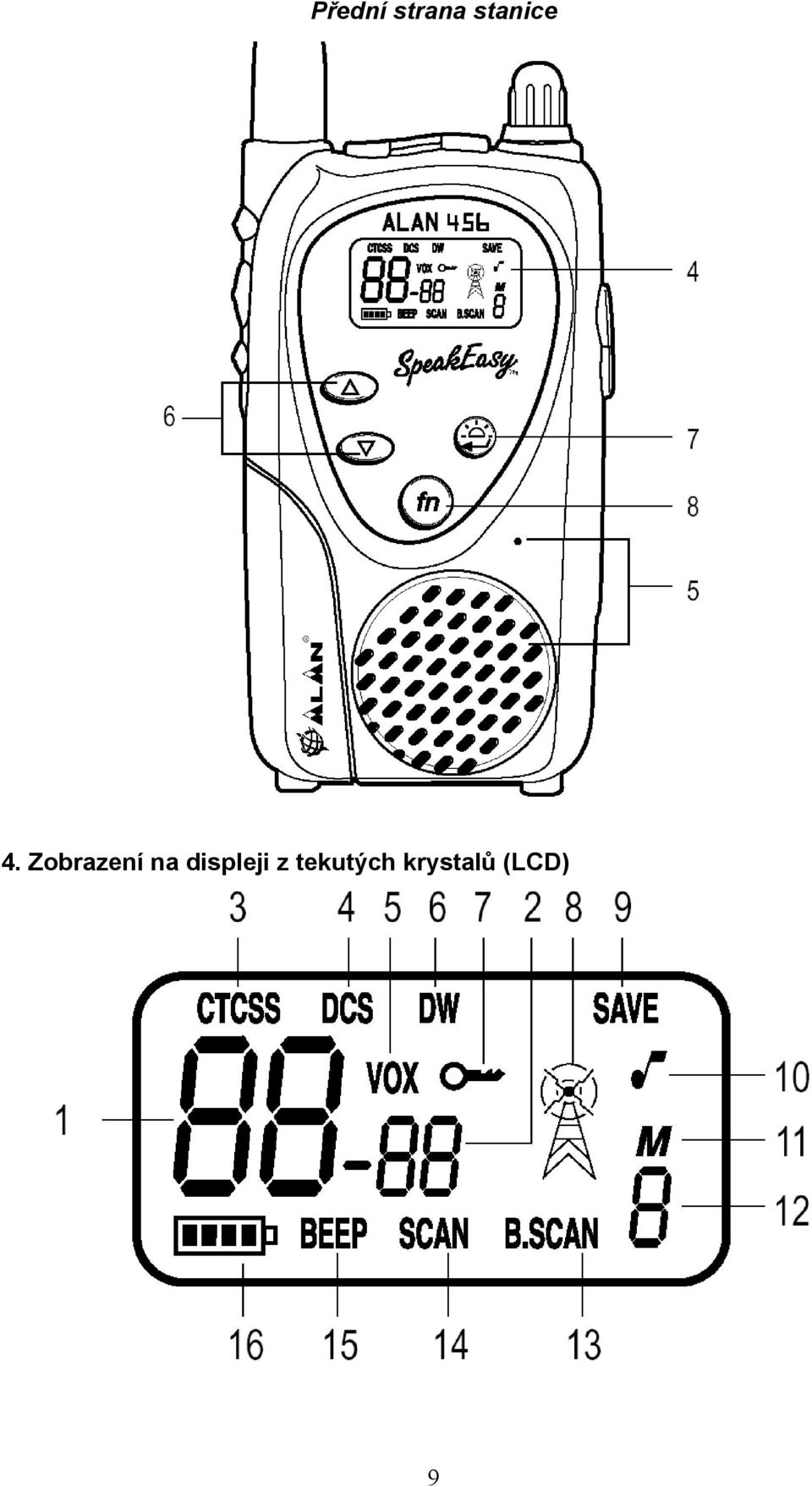

9 Přední strana stanice 4. Zobrazení na displeji z tekutých krystalů (LCD) 9

10 1 Zobrazení čísla hlavního zvoleného (naladěného) kanálu 2 Číslo subkanálu CTCSS nebo DCS (kódu, identifikačního tónu) Zobrazení zvoleného subkanálu CTCSS (continuous tone controlled squelch system = systém tichého ladění řízený nebo kódovaný souvislým tónem). Můžete zvolit až 38 subkanálů (kódů, identifikačních tónů) CTCSS. Zobrazení zvoleného identifikačního tónu DCS (digital code squelch = digitální kód tichého ladění). Můžete zvolit až 83 identifikačních tónů DCS. 3 Symbol CTCSS Symbol indikující používání identifikačních tónů CTCSS. 4 Symbol DCS Symbol indikující používání identifikačních tónů DCS. 5 Symbol VOX Zapnutí funkce ovládání radiostanice pomocí hlasu (bez stisknutí tlačítka vysílání) + indikace zapnutí funkce hlídání malých dětí a kojenců. 6 Symbol DW (Dual Watch) Zapnutí funkce hlídání (sledování) dvou zvolených (přednostních) kanálů. 7 Symbol klíče = uzamčení ovládacích tlačítek Tento symbol klíče se objeví na displeji při zapnutí funkce zablokování ovládacích tlačítek proti náhodnému rozladění radiostanice. 8 Symbol vysílače Indikace příjmu a vysílání. 9 Symbol SAVE Upozornění na přepnutí radiostanice do režimu šetření baterií (s minimálním odběrem proudu). 10 Symbol noty Indikace zapnutí potvrzovacího tónu. Pokud provedete aktivaci této funkce, vyšle Vaše radiostanice po skončení vysílání (příjmu hovoru) zvláštní potvrzovací tón (akustický signál). Tento signál odpovídá v radiotelefonii známému kódovému výrazu Roger (= přijal jsem v pořádku, rozumím! ). Tímto upozorníte Vašeho partnera na to, že chcete ukončit vysílání a že může naopak mluvit on. 11 Symbol paměti M 12 Číslo paměťového místa (M) Zobrazení čísla paměti (1 až 9), do které můžete uložit nastavení přednostních kanálů (kombinací) včetně kódů CTCSS nebo DCS. 13 Symbol B.SCAN (skenování) Zobrazení funkce zapnutí automatického ladění, prohledávání kanálů, které jsou volné (na kterých není vysíláno). 14 Symbol SCAN (skenování) Zobrazení funkce zapnutí automatického ladění, prohledávání kanálů, na kterých je vysíláno (které jsou obsazeny). 15 Symbol BEEP Indikace zapnutí akustického signálu při stisknutí ovládacích tlačítek. 16 Symbol baterie Indikace stavu nabití do přístroje vložených baterií (akumulátorů). 10

11 5. Mikrofon a reproduktor Při vysílání mluvte do tohoto zabudovaného reproduktoru ze vzdálenosti 5 až 10 cm a podržte přitom stisknuté tlačítko vysílání PTT. 6. Tlačítka / Pomocí těchto tlačítek ovládání nahoru nebo dolů můžete zvolit číslo jednoho z hlavních 8 kanálů a v režimu nastavení provést různá další nastavení viz dále. Frekvence jednotlivých hlavních kanálů a tabulky identifikačních kódů CTCSS a DCS naleznete na konci tohoto návodu k obsluze. 7. Tlačítko potvrzení / nastavení a zapnutí osvětlení displeje Krátkým stisknutím tohoto tlačítka po zapnutí radiostanice provedete zapnutí zadního podsvícení displeje na dobu cca 6 sekund. Dalším stisknutím tohoto tlačítka osvětlení displeje vypnete. Podržíte-li toto tlačítko stisknuté při současném zapnutí radiostanice otočným regulátorem OFF/VOL [1], přepnete radiostanici do zobrazení aktuálního menu na displeji (do režimu nastavení) a pomocí tlačítek / [6] můžete provést požadované změny parametrů v příslušném menu zobrazení na displeji. 8. Tlačítko volny funkcí a nastavení Pomocí tohoto tlačítka (jeho postupným tisknutím) můžete zvolit následující funkce (a jejich příslušná nastavení): SCAN, B.SCAN, CTCSS, DCS, DW, M (paměť, do které můžete uložit nastavení až 9 přednostních kanálů) a mnohé další funkce. Detailní popis jednotlivých funkcí (režimů) naleznete v dalších kapitolách. 11

12 Pravá a levá strana stanice 9. Tlačítko odeslání vyzváněcího tónu [CALL] Stisknutím tlačítka CALL (volání) přepnete stanici z režimu příjmu na vyslání vyzváněcího tónu ( prozvoníte Vašeho partnera nebo partnerku, jedná se o podobnou funkci jako například u mobilních telefonů). Z radiostanice Vašeho partnera se ozve po dobu asi 2 sekundy vyzváněcí signál. Během vysílání vyzváněcí tónu nelze přijímat žádné hovory. Podmínka pro komunikaci znamená mít oba přístroje naladěné na stejný hlavní kanál (1 až 8) a na stejný kód neboli subkanál CTCSS (1 až 38) nebo identifikační kód DCS (1 až 83). 12

13 10. Tlačítko vysílání [PTT] Budete-li chtít vysílat (mluvit), stiskněte a podržte stisknuté tlačítko PTT [10] (Push To Talk = tlačítko vysílání stiskni a mluv ). Na displeji Vaší stanice se zobrazí symbol vysílání (stožár s vysílačem). Do mikrofonu radiostanice na její přední straně mluvte normálním hlasem ze vzdálenosti asi 5 až 10 cm od úst. Pokud budete chtít ukončit hovor a poslechnout si, co říká Váš partner, uvolněte stisknutí tlačítka PTT [11]. Váš partner uslyší ve své radiostanici potvrzovací tón (pokud tento tón nevypnete), který znamená ukončení Vašeho hovoru. Vaše stanice bude nyní přepnuta do režimu příjmů hovorů. Vypnutí nebo zapnutí tohoto potvrzovacího tónu viz kapitola Vypnutí / zapnutí potvrzovacího tónu při ukončení vysílání. Zachytí-li Vaše stanice vysílání, objeví se na jejím displeji symbol příjmu. Důležité upozornění: V normálním režimu vysílání s použitím tlačítka PTT [10] musí být přepnut přepínač PTT/VOX [14] na pravé straně radiostanice do polohy PTT. Poloha tohoto přepínače VOX znamená zapnutí funkce VOX (= zapnutí funkce ovládání radiostanice hlasem). 11. Tlačítko monitorování [MON] Automatické potlačení šumu / zvýšení dosahu radiostanice Tato stanice je vybavena funkcí automatického potlačení šumu (Auto Squelch), která potlačuje příjem kanálů se silným šumem, který vzniká například následkem okolních podmínek v terénu nebo velkou vzdáleností mezi jednotlivými stanicemi (snížení dosahu a kvality přenosu rádiových signálů mezi nimi). Tuto funkci můžete dočasně vypnout a opět zapnout. Vypnutím této funkce provedete zapnutí maximálního dosahu radiostanice. Stiskněte krátce tlačítko MON [11]. Tímto způsobem vypnete na dobu asi 10 sekund funkci automatického potlačení šumu (včetně vyhodnocení kódů CTCSS/DCS, pokud budou nastaveny) a zapnete takzvanou funkci monitorování (zvýšení dosahu radiostanice). V tomto případě uslyšíte nejen rušivé (rušené) signály (i se šumem), ale i příjem vysílání slabých stanic (jejichž vysílání byste jinak neslyšeli). Dalším stisknutím tlačítka MON [11] tuto funkci vypnete Uzamčení ovládacích tlačítek proti náhodnému rozladění Podržte stisknuté tlačítko MON [11] asi 2 sekundy. Z reproduktoru stanice se ozve potvrzovací tón a na displeji radiostanice se objeví symbol klíče. Tato funkce nezablokuje použití následujících ovládacích tlačítek: PTT [10] (tlačítko vysílání), MON [11] (tlačítko monitorování, potlačení šumu) a CALL [9] (vyslání vyzváněcího tónu). Funkci Uzamčení ovládacích tlačítek proti náhodnému rozladění vypnete opětovným podržením tlačítka MON [11] po dobu asi 2 sekundy. Z displeje stanice v tomto případě zmizí symbol klíče. 13

14 12. Zdířka pro připojení interkomunikačního zařízení [INT] Do této zdířky můžete připojit externí interkomunikační zařízení pomocí konektoru (jacku) 3,5 mm (stereo). Funkce interkom umožňuje například dorozumívání mezi řidičem motocyklu a jeho spolujezdcem (viz kapitola Funkce interkomu ). 13. Zdířka pro připojení nabíječky [CHG] Do této zdířky můžete připojit konektor externí nabíječky, pomocí které můžete nabíjet do radiostanice vložené akumulátory. Tyto radiostanice můžete napájet pomocí 3 alkalických tužkových baterií 1,5 V typu AA nebo pomocí (přiložených) akumulátorů NiCd stejné velikosti. K nabíjení akumulátorů používejte pouze originální nabíječky. V žádném případě nenabíjejte alkalické a obyčejné baterie! 14. Přepínač [PTT/VOX] Tato radiostanice je vybavena funkcí VOX (funkce volného mluvení bez použití rukou, ovládání radiostanice pomocí hlasu). Po aktivaci této funkce stačí promluvit do mikrofonu a radiostanice se přepne automaticky do režimu vysílání. Jakmile radiostanice pozná, že již nemluvíte, přepne se opět automaticky do režimu příjmu. Funkci VOX můžete použít jak s interním mikrofonem či s přiloženými sluchátky a mikrofonem s klipsem, tak i s externí soupravou hands-free (tato není součástí dodávky radiostanice). Na radiostanici můžete též nastavit citlivost funkce VOX (mikrofonu) pro tiché nebo hlučné prostředí. Funkci VOX můžete i využít pro hlídání kojenců a malých dětí jako takzvanou elektronickou chůvu. 14

15 Zadní strana stanice 15. Kryt bateriového pouzdra (vložení / výměna baterií nebo akumulátorů) Otevřete na zadní straně kryt bateriového pouzdra uvolněním jeho uzávěru, tento kryt nadzvedněte a sundejte. Vložte do tohoto pouzdra 3 přiložené akumulátory NiCd (nebo alkalické tužkové baterie 1,5 V typu AA ) správnou polaritou. Poté kryt bateriového pouzdra opět uzavřete. Baterie nepatří do dětských rukou! Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Abyste zabránili poškození přístroje (baterie mohou vytéci), vyndejte z něho baterie, pokud nebudete přístroj delší dobu používat. Dejte pozor nato, že baterie (akumulátory) nesmějí být zkratovány, odhazovány do ohně! Obyčejné baterie nesmíte v žádném případě nabíjet (nabíjet můžete pouze akumulátory). V takovýchto případech hrozí nebezpečí exploze! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí. Baterie a akumulátory nepatří do domovního odpadu! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách. Šetřete a neohrožujte životní prostředí! 15

16 16. Klips pro připevnění radiostanice k opasku Pomocí tohoto klipsu můžete radiostanici připevnit například k opasku u kalhot. 17. Otvor pro připevnění řemínku k nošení. Do tohoto otvoru připevněte řemínek k nošení radiostanice. 18. Kontakty pro nabíjení akumulátorů ve stojánkové nabíječce Na spodní straně radiostanice se nacházejí 2 kontakty, které umožňují nabíjení akumulátorů, které jste předtím vložily do radiostanice, pomocí přiložené stojánkové nabíječky. 16

17 Obsluha radiostanice Nezapínejte radiostanici nikdy okamžité poté, co jste ji přenesli z chladného prostředí do prostředí teplého. Zkondenzovaná voda, která se přitom objeví, by mohla Váš přístroj za určitých okolností zničit. Nechte přístroj vypnutý tak dlouho, dokud se jeho teplota nevyrovná s teplotou okolí (místnosti). Radiostanice nikdy neskladujte na místech s vysokou teplotou (v létě v uzavřeném automobilu) a na místech s dopadem přímého slunečního záření. Přístroj není zcela vodotěsný, proto jej používejte ve venkovním prostředí pouze za vhodných podmínek. Rádiový provoz (komunikace s druhou osobou) Přístroj emituje elektromagnetickou energii ve vysokofrekvenčním pásmu. Aby měla radiostanice optimální výkon a snížila se absorpce vyzařované energie lidským tělem na nejnižší možnou míru, držte stanici během vysílání takovým způsobem, aby její anténa byla vzdálena od Vašeho těla minimálně 5 cm. Použití tlačítka PTT 1. Vložte do stanice akumulátory nebo baterie správnou polaritou. Do stanice vložené akumulátory musejí být nabité. Přepněte na pravé straně radiostanice přepínač PTT / VOX [14] do polohy PTT. Zapněte stanici viz Součásti a ovládací prvky radiostanice a 1. Zapnutí / vypnutí radiostanice a nastavení hlasitosti poslechu. Nyní můžete hovořit s osobou, která vlastní rovněž vysílačku pracující v pásmu PMR. Podmínka pro tuto komunikaci znamená mít oba přístroje naladěné na stejný hlavní kanál a na stejný kód CTCSS (0 až 38) nebo kód DCS (0 až 83). Pokud zvolený kanál využívá ještě někdo jiný, může dojít k vzájemnému rušení. V tomto případě nalaďte jiný volný kanál. Naladění subkanálů CTCSS/DCS a provedení dalších nastavení (atd.) popisujeme v následujících kapitolách. 2. Stiskněte krátce tlačítko CALL [9] (volání), pokud chcete odeslat vyzváněcí tón ( prozvonit Vašeho partnera nebo partnerku). Z radiostanice Vašeho partnera se ozve po dobu asi 2 sekundy vyzváněcí signál. Během vysílání vyzváněcí tónu nelze přijímat žádné hovory. 3. Budete-li chtít vysílat (mluvit), stiskněte a podržte stisknuté tlačítko PTT [10] (hovor). Na displeji Vaší stanice se zobrazí symbol vysílání (viz Součásti a ovládací prvky radiostanice a 10. Tlačítko vysílání [PTT] ). Do mikrofonu radiostanice na její přední straně mluvte normálním hlasem ze vzdálenosti asi 5 až 10 cm od úst. 4. Přepnutí radiostanice na příjem (do pohotovostního režimu očekávání příjmu) provedete opětovným uvolněním tlačítka PTT [10]. Jakmile stanice zachytí příchozí signál, zobrazí se na jejím displeji symbol příjmu (viz Součásti a ovládací prvky radiostanice a 10. Tlačítko vysílání [PTT] ). Upozornění: Vaše rádiové vysílání mohou zachytit a odposlouchávat i jiné osoby. 17

18 Použití funkce VOX Tyto radiostanice jsou vybaveny funkcí VOX (funkce volného mluvení bez použití rukou, ovládání radiostanice pomocí hlasu). Po aktivaci této funkce stačí promluvit do mikrofonu a radiostanice se přepne automaticky do režimu vysílání. Jakmile radiostanice pozná, že již nemluvíte, přepne se opět automaticky do režimu příjmu. Je to obdobná funkce jako hands-free u mobilních telefonů. Podmínka pro tuto komunikaci znamená mít oba přístroje naladěné na stejný hlavní kanál a na stejný kód CTCSS (0 až 38) nebo kód DCS (0 až 83). Pokud zvolený kanál využívá ještě někdo jiný, může dojít k vzájemnému rušení. V tomto případě nalaďte jiný volný kanál. Naladění subkanálů CTCSS/DCS a provedení dalších nastavení (atd.) popisujeme v následujících kapitolách. Dobu podržení režimu vysílání při přestávkách v řeči (nastavení přepínací doby mezi vysíláním a příjmem) a citlivost (nastavení podle hlasitosti hovoru a okolí) lze v tomto případě individuálně nastavit. Abyste byli s funkcí VOX spokojeni, je třeba, abyste dodržovali následující pokyny. Přístroj potřebuje jistý čas k přepnutí z režimu příjmu do režimu vysílání. Z tohoto důvodu může zmizet první slabika hovoru. Při mluvení nedělejte ve větách příliš velké přestávky, neboť by se radiostanice v těchto přestávkách přepínala na příjem viz též Nastavení přepínací doby mezi vysíláním a příjmem. Viz též kapitola Funkce hlídání kojenců a malých dětí (VOX). 18

19 Zapnutí funkce VOX Přepněte na pravé straně radiostanice přepínač PTT / VOX [14] do polohy VOX. Na displeji radiostanice se objeví symbol VOX. Nyní můžete mluvit do mikrofonu. Jakmile promluvíte, přepne se radiostanice do režimu vysílání, přestanete-li mluvit, přepne se opět radiostanice do režimu příjmu. Funkci VOX vypnete opětovným přepnutím přepínače PTT / VOX [14] do polohy PTT. Nastavení citlivosti mikrofonu pro funkci VOX Nastavení úrovně citlivosti funkce VOX (citlivosti do radiostanice zabudovaného mikrofonu nebo externího mikrofonu) slouží k tomu, aby nedocházelo k náhodnému (nechtěnému) zapínání vysílání následkem okolního šumu nebo na druhé straně k tomu, abyste lépe Vy nebo Váš partner slyšeli tiché hovory. 1. Vypněte radiostanici otočením regulátoru OFF/VOL [1] zcela doleva. 2. Podržte stisknuté tlačítko potvrzení (volby menu nastavení) [7] a zapněte přitom znovu radiostanici. Stisknutí tohoto tlačítka můžete uvolnit po uplynutí cca 1 sekundy. Po uvolnění tlačítka [7] se na displeji radiostanice objeví následující zobrazení ( BEEP ON nebo BEEP FF = zapnutí nebo vypnutí potvrzovacího tónu při stisknutí ovládacích tlačítek). 3. Tiskněte opakovaně tlačítko volby funkcí [8] tak dlouho, dokud se na displeji stanice neobjeví zobrazení LE VOX 03 (dílenské nastavení úrovně citlivosti funkce VOX 03 nebo jiná úroveň citlivosti, pokud jste provedli předtím již jiné nastavení této úrovně citlivosti). Pomocí tlačítka nebo [6] (dolů nebo nahoru) nastavte požadovanou úroveň citlivosti mikrofonu ( 01 až 06 ). LE 01 LE 03 LE 06 Toto zobrazení na displeji znamená nastavení nejvyšší citlivosti funkce VOX. Tato úroveň citlivosti je vhodná pro tiché prostředí. Mikrofon bude v tomto případě reagovat i na velmi tichý hlas. Normální nastavení citlivosti pro neutrální prostředí (dílenské nastavení). Toto zobrazení na displeji znamená nastavení nejnižší citlivosti funkce VOX. Tato úroveň citlivosti je vhodná pro hlučné prostředí. Mikrofon bude v tomto případě reagovat na relativně vysokou hlasitost hovoru. Po provedení tohoto nastavení můžete provést změnu nastavení přepínací doby mezi vysíláním a příjmem (viz následující stránka). 19

20 Nastavení přepínací doby mezi vysíláním a příjmem K zapnutí automatického přepnutí mezi vysíláním a příjmem dojde až po určitém nastaveném čase. Tento přepínací čas brání vyslání krátkých rušivých zvuků. Tento přepínací čas můžete nastavit takovým způsobem, abyste mohli provádět normální komunikaci, aniž by docházelo k přerušení rádiového přenosu přepínáním radiostanice z režimu vysílání do režimu příjmu hovorů. 4. Tiskněte opakovaně tlačítko volby funkcí [8] tak dlouho, dokud se na displeji stanice neobjeví zobrazení dl VOX 03 (dílenské nastavení přepínací doby 03 nebo jiná přepínací doba, pokud jste provedli předtím již jiné nastavení této přepínací doby). Pomocí tlačítka nebo [6] (dolů nebo nahoru) nastavte požadovanou přepínací dobu ( 01 až 06 ). dl 01 Nejkratší přepínací doba. dl 03 Střední přepínací doba (dílenské nastavení). dl 06 Nejdelší přepínací doba. 5. Stisknutím tlačítka [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Uložení nastavení do paměti stanice můžete provést i jejím vypnutím. 20

21 Vypnutí / zapnutí potvrzovacího tónu při ukončení vysílání Pokud provedete aktivaci této funkce (tato funkce je standardně dílensky zapnuta), vyšle Vaše radiostanice po skončení vysílání (po uvolnění tlačítka PTT [10] ) zvláštní potvrzovací tón (akustický signál). Tento signál odpovídá v radiotelefonii známému kódovému výrazu Roger (= přijal jsem v pořádku, rozumím! ) nebo je srovnatelný s výrazem Over (= přepínám ). Tímto upozorníte Vašeho partnera na to, že chcete ukončit vysílání nebo že jste přestali mluvit a že může naopak mluvit Váš partner. Vypnutí (zapnutí) této funkce provedete následujícím způsobem: 1. Vypněte radiostanici otočením regulátoru OFF/VOL [1] zcela doleva. 2. Podržte stisknuté tlačítko potvrzení (volby menu nastavení) [7] a zapněte přitom znovu radiostanici. Stisknutí tohoto tlačítka můžete uvolnit po uplynutí cca 1 sekundy. Po uvolnění tlačítka [7] se na displeji radiostanice objeví následující zobrazení ( BEEP ON BEEP FF = zapnutí nebo vypnutí potvrzovacího tónu při stisknutí ovládacích tlačítek). 3. Tiskněte opakovaně tlačítko volby funkcí [8] tak dlouho, dokud se na displeji radiostanice neobjeví symbol noty a příslušné nastavení zapnutí ON nebo vypnutí této funkce FF. 4. Pomocí tlačítka nebo [6] (dolů nebo nahoru) tuto funkci vypněte (FF) nebo opět zapněte (ON). 5. Stisknutím tlačítka [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Uložení nastavení do paměti stanice můžete provést i jejím vypnutím. Tím jste provedli (pokud jste zvolili FF ) deaktivaci této funkce, z displeje zmizí symbol noty. Opětovné zapnutí této funkce provedete stejným výše popsaným způsobem. 21

22 Akustická signalizace při stisknutí ovládacích tlačítek Po zapnutí této funkce po stisknutí jakéhokoliv ovládacího tlačítka (kromě tlačítek CALL, MON a PTT ) uslyšíte z reproduktoru radiostanice pípnutí. Vypnutí (zapnutí) této funkce provedete následujícím způsobem: 1. Vypněte radiostanici otočením regulátoru OFF/VOL [1] zcela doleva. 2. Podržte stisknuté tlačítko potvrzení (volby menu nastavení) [7] a zapněte přitom znovu radiostanici. Stisknutí tohoto tlačítka můžete uvolnit po uplynutí cca 1 sekundy. Po uvolnění tlačítka [7] se na displeji radiostanice objeví následující zobrazení ( BEEP ON BEEP FF = zapnutí nebo vypnutí potvrzovacího tónu při stisknutí ovládacích tlačítek). 3. Pomocí tlačítka nebo [6] (dolů nebo nahoru) tuto funkci vypněte (FF) nebo opět zapněte (ON). 4. Stisknutím tlačítka [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Uložení nastavení do paměti stanice můžete provést i jejím vypnutím. 22

23 Funkce hlídání kojenců a malých dětí (VOX) Funkce VOX Vám může posloužit i k hlídání kojenců a malých dětí. Pro funkci elektronické dětské chůvy potřebujete minimálně dvě radiostanice. Podmínka pro tuto komunikaci znamená mít oba přístroje naladěné na stejný hlavní kanál a na stejný kód CTCSS (0 až 38) nebo kód DCS (0 až 83). Jakmile zachytí radiostanice v dětském pokoji (pokud ji umístíte poblíž dětské postýlky či kolébky) nějaký podezřelý zvuk, vyšle zvukový signál do druhé radiostanice. 1) Zapnutí přístrojů a nastavení hlasitosti Otočte regulátory OFF/VOL [1] vpravo nahoře na radiostanicích směrem doprava a dalším otáčením těchto regulátorů doprava nastavte vyhovující hlasitost poslechu. 2) Nastavení přijímací stanice (u rodičů) Přepněte na pravé straně radiostanice přepínač PTT / VOX [14] do polohy PTT. 3) Nastavení vysílací stanice (u dítěte) 1. Vypněte radiostanici otočením regulátoru OFF/VOL [1] zcela doleva. Přepněte na pravé straně radiostanice přepínač PTT / VOX [14] do polohy VOX. 2. Podržte stisknuté tlačítko potvrzení (volby menu nastavení) [7] a zapněte přitom znovu radiostanici. Stisknutí tohoto tlačítka můžete uvolnit po uplynutí cca 1 sekundy. 3. Tiskněte opakovaně tlačítko volby funkcí funkcí [8] tak dlouho, dokud se na displeji stanice neobjeví zobrazení bb 03 (dílenské nastavení úrovně citlivosti mikrofonu 03 nebo jiná úroveň citlivosti, pokud jste provedli předtím již jiné nastavení této úrovně citlivosti). 4. Pomocí tlačítka nebo [6] (dolů nebo nahoru) nastavte požadovanou úroveň citlivosti mikrofonu pro funkci elektronické chůvy. bb 01 bb 03 bb 06 Toto zobrazení na displeji znamená nastavení nejvyšší citlivosti funkce VOX. Tato úroveň citlivosti je vhodná pro tiché prostředí. Mikrofon bude v tomto případě reagovat i na velmi tiché zvuky a šumy. Normální nastavení citlivosti pro neutrální prostředí (dílenské nastavení). Toto zobrazení na displeji znamená nastavení nejnižší citlivosti funkce VOX. Tato úroveň citlivosti je vhodná pro hlučné prostředí. Mikrofon bude v tomto případě reagovat na relativně vysoký hlas dítěte (křik). 23

24 5. Nyní stiskněte tlačítko volby funkcí [8]. Na displeji stanice se objeví zobrazení ba-by (= baby = batole). Toto zobrazení znamená zapnutí funkce elektronické chůvy. Vysílací stanice je nyní přepnuta do pohotovostního režimu. Jakmile tato stanice zaregistruje nějaký podezřelý zvuk, začne na jejím displeji blikat symbol ba-by a stanice se přepne do režimu vysílání. Přitom vyšle tato vysílací stanice do přijímací stanice akustický signál, který se podobá vyzváněcímu tónu po stisknutí tlačítka CALL. Tento akustický signál zazní po dobu cca 2 sekund. Doba trvání vysílání trvá v tomto případě asi 10 sekund a toto vysílání bude celkem třikrát (3 x) zopakováno. Důležité upozornění: Po zapnutí funkce elektronické chůvy jsou vyřazeny z provozu všechny další funkce radiostanice kromě použití tlačítka PTT a osvětlení displeje. Nastavení vysílací stanice na elektronickou dětskou chůvu proveďte v tichém prostředí. 24

25 Funkce interkomu Funkce interkomu je zvláště výhodná pro motocyklisty. Pro dorozumívání mezi řidičem a spolujezdcem potřebujete 2 náhlavní (přilbové) soupravy, například hrdelní mikrofon X07. Konektor první přilbové soupravy zastrčte na horní straně radiostanice do zdířky pro připojení externího mikrofonu reproduktoru SPK MIC [2]. Konektor druhé přilbové soupravy ve spojení s adaptérem A200 zastrčte na boční straně stanice do zdířky pro připojení interkomunikačního zařízení INT [12]. Přepněte na pravé straně radiostanice přepínač PTT / VOX [14] do polohy PTT. Po provedení tohoto propojení bude radiostanice fungovat jako interkomunikační zařízení pro dorozumívání mezi řidičem motocyklu a jeho spolujezdcem. Za účelem dorozumívání (normální vysílání a příjem) s jinými motocyklisty (jízda v koloně) můžete zvolit ruční způsob komunikace (přepínač PTT / VOX [14] dejte do polohy PTT ) nebo způsob hands-free (přepínač PTT / VOX [14] dejte do polohy VOX ). Volba (nastavení) hlavního kanálu Po zapnutí stanice zvolte pomocí některého z tlačítek nebo [6] (dolů nebo nahoru) požadované číslo kanálu (číslo kanálu se zobrazí na displeji radiostanice). Podržíte-li toto tlačítko delší dobu stisknuté, urychlíte tím výběr požadovaného kanálu. 25

26 Funkce automatického ladění (prohledávání kanálů) Tato funkce skenování představuje 2 následující způsoby automatického ladění kanálů: 1) Prohledání obsazených kanálů (na kterých je právě vysíláno) SCAN. 2) Prohledání neobsazených kanálů (na kterých se nevysílá) B.SCAN. Prohledání obsazených kanálů (na kterých je právě vysíláno) SCAN Zachytí-li radiostanice na některém z kanálů signál vysílání, přeruší na krátkou dobu prohledávání (ladění). Po cca 5 sekundách bude radiostanice prohledávat další kanály. 1. Zapněte radiostanici otočením regulátoru OFF/VOL [1] doprava. 2. Tiskněte opakovaně tlačítko [8] tak dlouho, dokud se na displeji radiostanice neobjeví symbol SCAN a číslo kanálu. 3. Stisknutím tlačítka nebo [6] (dolů nebo nahoru) zapnete funkci skenování (naladění) kanálů dolů nebo nahoru. Symbol skenování kanálů SCAN zůstane zobrazen na displeji tak dlouho, dokud bude tato funkce zapnuta. Stanice začne s automatickým prohledáváním. Na displeji se začnou zobrazovat postupně čísla prohledávaných kanálů. Stanice přeruší prohledávání (ladění), jakmile zachytí na nějakém kanálu (slyšitelný) signál (vysílání). Na displeji se zobrazí číslo příslušného kanálu. Po cca 5 sekundách bude radiostanice prohledávat další kanály. Bude-li Vás někdo během prohledávání kanálů volat (nebo budete-li chtít dále komunikovat na naladěném kanálu), můžete provést následující: Stiskněte tlačítko vysílání PTT (a podržte jej stisknuté), abyste mohli začít s komunikací na příslušném kanálu. Radiostanice se přepne do režimu vysílání nebo příjmu hovoru na tomto kanálu. Tímto způsobem též tuto funkci přerušíte. Tuto funkci skenování kanálů může vypnout (přerušit) i stisknutím tlačítka potvrzení [7] nebo tlačítka vysílání PTT [10]. Prohledání neobsazených kanálů (na kterých se nevysílá) B.SCAN 1. Zapněte radiostanici otočením regulátoru OFF/VOL [1] doprava. 2. Tiskněte opakovaně tlačítko [8] tak dlouho, dokud se na displeji radiostanice neobjeví symbol B.SCAN a číslo kanálu. 3. Stisknutím tlačítka nebo [6] (dolů nebo nahoru) zapnete funkci skenování (naladění) kanálů dolů nebo nahoru. Symbol skenování kanálů B.SCAN zůstane zobrazen na displeji tak dlouho, dokud bude tato funkce zapnuta. Stanice začne s automatickým prohledáváním. Na displeji se začnou zobrazovat postupně čísla prohledávaných kanálů. Stanice přeruší prohledávání (ladění), jakmile zaregistruje nějaký neobsazený kanál (na kterém se nevysílá). Na displeji se zobrazí číslo příslušného kanálu. Po cca 5 sekundách bude radiostanice prohledávat další kanály. Kanály, na kterých je vysíláno, budou přeskakovány. Dále můžete postupovat obdobným způsobem jako při prohledávání obsazených kanálů (na kterých je právě vysíláno) SCAN. 26

27 Nastavení čísla subkanálu (bezpečnostního kódu) CTCSS Tyto bezpečnostní kódy (subkanály) CTCSS slouží k minimalizaci rušení Vaší komunikace dalšími osobami nebo jinými příčinami rušení. Pomocí těchto kódů (identifikačních tónů) CTCSS může být radiostanice cíleně oslovena. Jen s platným kódem neboli subkanálem CTCSS uslyšíte příjem (hovor). Nastavením tohoto kódu zabráníte, že nebudete slyšet rádiové vysílání z jiných stanic, které právě vysílají na stejném kanálu, ale mají nastavený jiný identifikační tón CTCSS. 1. Zapněte radiostanici a zvolte číslo hlavního kanálu. 2. Tiskněte opakovaně tlačítko [8] tak dlouho, dokud se na displeji radiostanice neobjeví blikající symbol CTCSS. 3. Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo subkanálu (00 až 38). Podržíte-li toto tlačítko delší dobu stisknuté, urychlíte tím výběr požadovaného subkanálu. 4. Stisknutím tlačítka [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Upozornění: Nastavíte-li kód CTCSS na 00, vypnete funkci CTCSS (continuous tone controlled squelch system = systém tichého ladění řízený souvislým tónem). To znamená, že můžete slyšet všechny účastníky, kteří vysílají na stejném kanálu jako Vy, i když mají nastavený jiný kód CTCSS. Ostatní účastníci s nastaveným kódem CTCSS však oproti tomu nemohou přijímat Vaše rádiové vysílání. K zajištění možnosti komunikace mezi více účastníky musejí mít všichni stejným způsobem nastavený hlavní kanál a kód (subkanál) CTCSS. K jednomu hlavnímu kanálu můžete přiřadit pouze jeden kód CTCSS nebo DCS, nikoliv oba dva najednou! Nastavení čísla identifikačního tónu DCS Tyto bezpečnostní kódy mají obdobnou funkci jako subkanály CTCSS. Jedná se o další možnost zabezpečení vysílání proti odposlouchávání cizími osobami. 1. Zapněte radiostanici a zvolte číslo hlavního kanálu. 2. Tiskněte opakovaně tlačítko volby funkcí [8] tak dlouho, dokud se na displeji radiostanice neobjeví blikající symbol DCS. 3. Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo identifikačního kódu (00 až 83). Podržíte-li toto tlačítko delší dobu stisknuté, urychlíte tím výběr požadovaného identifikačního kódu. 4. Stisknutím tlačítka [7] potvrďte zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Upozornění: Nastavíte-li kód DCS na 00, vypnete funkci DCS (digital code squelch = digitální kód tichého ladění). K jednomu hlavnímu kanálu můžete přiřadit pouze jeden kód CTCSS nebo DCS, nikoliv oba dva najednou! 27

28 Funkce hlídání (sledování) dvou zvolených kanálů Pomocí této funkce můžete sledovat dva naladěné (zvolené) kanály nezávisle na sobě. 1. Zapněte radiostanici. 2. Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo prvního kanálu (1 až 8), který chcete sledovat (například 4 ). 3. Tiskněte opakovaně tlačítko volby funkcí [8] tak dlouho, dokud se na displeji radiostanice neobjeví symbol DW (= Dual Watch). 4. Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo druhého kanálu (1 až 8), který chcete sledovat (například 2 ). Po uplynutí cca 1 sekundy dojde k uložení obou čísel kanálů do paměti a ke spuštění funkce sledování dvou kanálů. Jakmile radiostanice zachytí na některém z obou sledovaných kanálů nějaké vysílání, přeruší další provádění této funkce (přepínání z jednoho kanálu na druhý) a Vy toto vysílání uslyšíte. Jakmile přestane někdo na některém zvoleném kanálu vysílat, obnoví stanice opět přepínání mezi oběma zvolenými kanály. Bude-li Vás někdo volat (nebo budete-li chtít dále komunikovat na naladěném kanálu), můžete provést následující: Stiskněte tlačítko vysílání PTT (a podržte jej stisknuté), abyste mohli začít s komunikací na příslušném (naladěném) kanálu. Radiostanice se přepne do režimu vysílání nebo příjmu hovoru na tomto kanálu. Tímto způsobem též tuto funkci přerušíte. Tuto funkci sledování dvou kanálů může vypnout (přerušit) i stisknutím tlačítka potvrzení [7] nebo vypnutím a opětovným zapnutím radiostanice. 28

29 Paměti pro uložení až 9 přednostních kanálů Do pamětí M 1 až M 9 můžete uložit až 9 přednostních (předvolených) kanálů včetně kódů CTCSS nebo DCS (různé kombinace čísel hlavních kanálů včetně čísel kódů CTCSS nebo DCS). Uložení předvoleného kanálu do paměti 1. Zapněte radiostanici. 2. Tiskněte opakovaně tlačítko volby funkcí [8] tak dlouho, dokud se na displeji radiostanice neobjeví symbol paměti M a číslo paměťového místa Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo paměti (1 až 9), pod které chcete uložit určitý přednostní kanál. 4. Stiskněte tlačítko volby funkcí [8]. Na displeji radiostanice se objeví zobrazení čísla hlavního kanálu. 5. Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo hlavního kanálu (1 až 8), který chcete uložit do paměti s příslušným zvoleným číslem. 6. Stiskněte tlačítko volby funkcí [8]. Na displeji radiostanice se objeví zobrazení čísla hlavního kanálu včetně kódu CTCSS nebo DCS. Tyto kódy můžete dále změnit (nastavit) a uložit společně s číslem hlavního kanálu do paměti stanice. 7. Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo subkanálu CTCSS (1 až 38). Pokud nebudete chtít zadat žádný kód CTCSS (provést jeho změnu), potvrďte stisknutím tlačítka [7] zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). 8. Pokud budete chtít zvolit místo kódu CTCSS kód DCS, stiskněte tlačítko volby funkcí [8] (na displeji stanice se zobrazí symbol DCS ). 9. Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo identifikačního tónu DCS (1 až 83). Pokud nebudete chtít zadat žádný kód DCS (provést jeho změnu), potvrďte stisknutím tlačítka [7] zvolené nastavení (uložte jej do paměti) a přepněte radiostanici opět do základního zobrazení na displeji (do režimu příjmu hovoru). Tímto způsobem můžete uložit do pamětí M 1 až M 9 různé kombinace čísel hlavních kanálů včetně čísel kódů CTCSS nebo DCS. Po vypnutí a opětovném zapnutí radiostanice zůstanou tato nastavení zachována v paměti. 29

30 Vyvolání předvoleného kanálu z paměti 1. Zapněte radiostanici. 2. Tiskněte opakovaně tlačítko volby funkcí [8] tak dlouho, dokud se na displeji radiostanice neobjeví symbol paměti M a číslo paměťového místa 1 až Pomocí tlačítka nebo [6] (dolů nebo nahoru) zvolte požadované číslo paměti (1 až 9), do kterého (do které) jste uložili přednostní kanál. 4. Pokud nebude pod příslušným číslem paměti uložen žádný kanál, bude toto číslo paměti na displeji radiostanice blikat. Pokud bude vše v pořádku, toto zvolené číslo paměti blikat nebude. Nyní můžete takto zvolený kanál použít ke komunikaci. 5. Stisknutím tlačítka [7] přerušíte provádění této funkce. Automatické přepnutí radiostanice do režimu šetření baterií Pokud přerušíte hovor (komunikaci) po dobu delší než 5 sekund, přepne se radiostanice automaticky do režimu šetření baterií (snížení odběru proudu o cca 50 %) a na displeji se zobrazí upozornění SAVE. Tento režim nemá žádný vliv na další příjem hovorů. Indikace stavu nabití baterií (akumulátorů) Indikace vybití baterií (akumulátorů NiCd) je v dolní levé dolní části displeje znázorněna graficky pomocí symbolu. Objeví-li se na displeji blikající symbol vybité baterie, proveďte výměnu baterií nebo nabití do radiostanice vložených akumulátorů. (Vyměňujte vždy všechny 3 baterie najednou). Reset zpětné nastavení radiostanice na dílenské parametry Pokud nebude radiostanice řádně fungovat nebo budete-li chtít vymazat všechna provedená nastavení, podržte stisknuté při současném vypnutí radiostanice tlačítko [8] (déle než 2 sekundy). Po této akci dojde k vymazání všech dříve provedených nastavení a radiostanice bude opět nastavena na dílenské parametry. 30
