Celková šířka. 215 kg/m (ocelové válečky) 15 kg/m (plastové válečky) šířka válečku + 50 mm. Maximální zatížení

Transkript

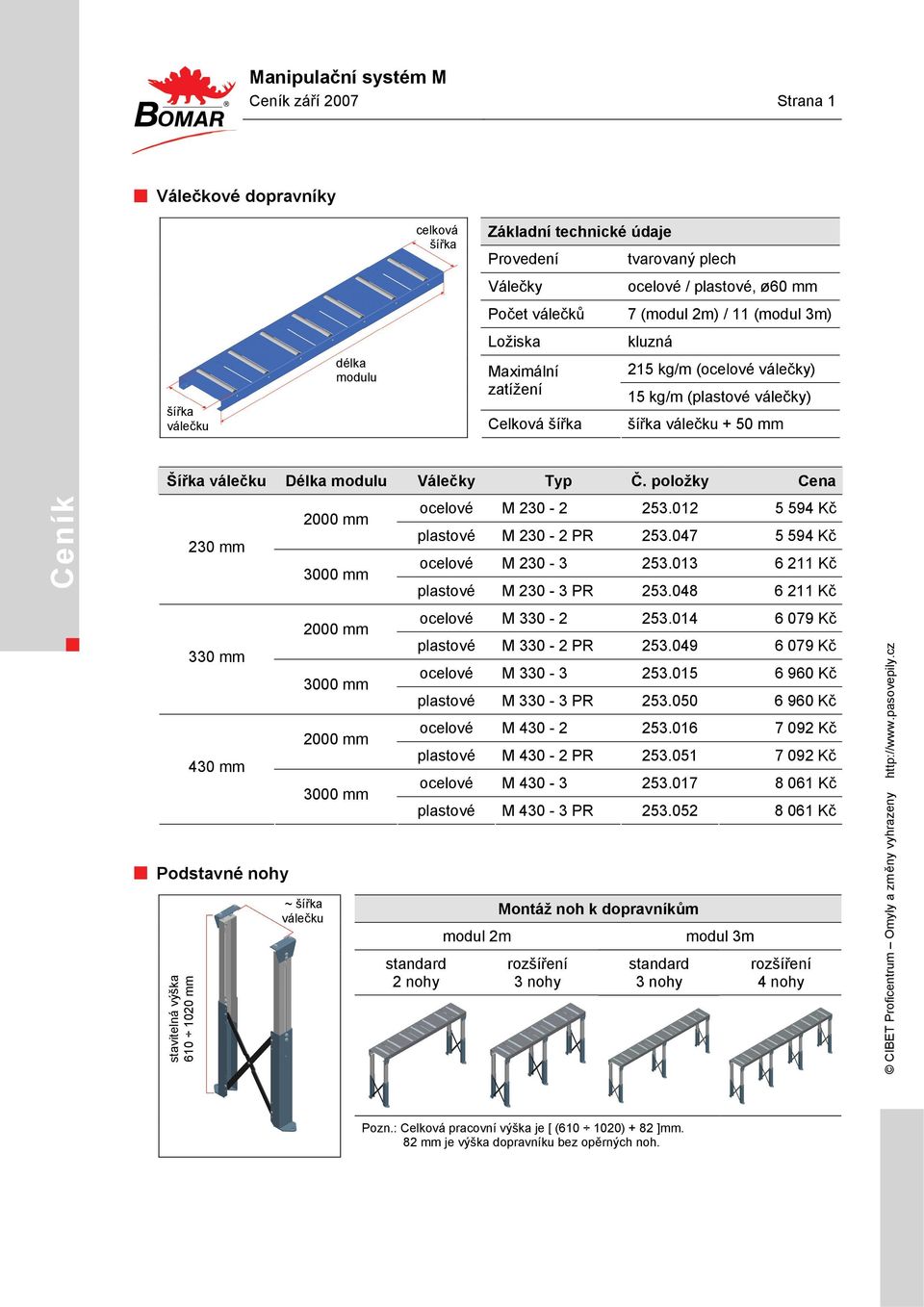

1 Manipulační systém M Ceník září 2007 Strana 1 Válečkové dopravníky celková šířka Základní technické údaje Provedení tvarovaný plech Válečky ocelové / plastové, ø60 mm Počet válečků 7 (modul 2m) / 11 (modul 3m) šířka válečku délka modulu Ložiska Maximální zatížení Celková šířka kluzná 215 kg/m (ocelové válečky) 15 kg/m (plastové válečky) šířka válečku + 50 mm Ceník Šířka válečku Délka modulu Válečky Typ Č. položky Cena 230 mm 330 mm 430 mm Podstavné nohy stavitelná výška mm ~ šířka válečku 2000 mm 3000 mm 2000 mm 3000 mm 2000 mm 3000 mm standard 2 nohy ocelové M Kč plastové M PR Kč ocelové M Kč plastové M PR Kč ocelové M Kč plastové M PR Kč ocelové M Kč plastové M PR Kč ocelové M Kč plastové M PR Kč ocelové M Kč plastové M PR Kč modul 2m Montáž noh k dopravníkům rozšíření 3 nohy standard 3 nohy modul 3m rozšíření 4 nohy Pozn.: Celková pracovní výška je [ ( ) + 82 ]mm. 82 mm je výška dopravníku bez opěrných noh.

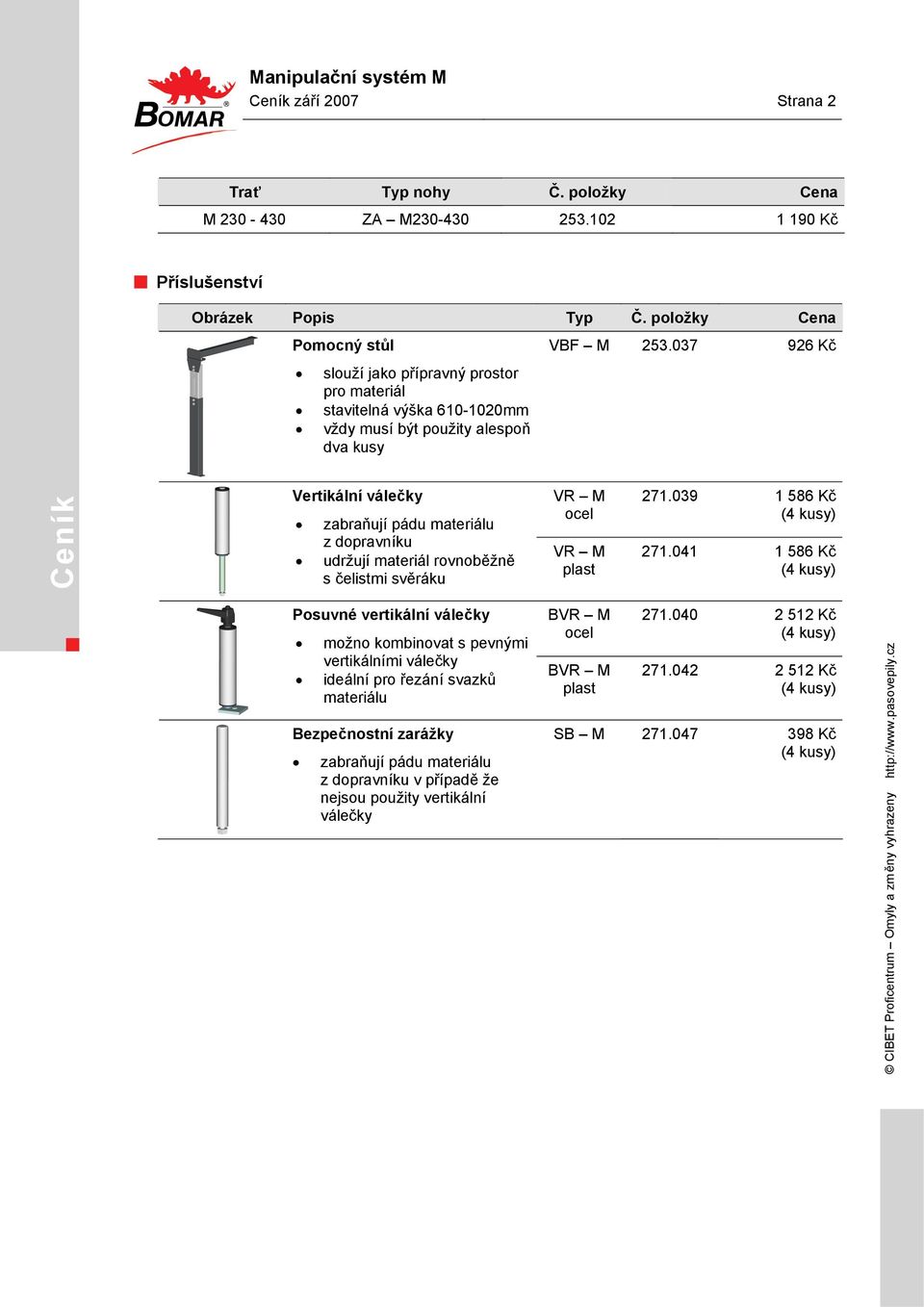

2 Manipulační systém M Ceník září 2007 Strana 2 Trať Typ nohy Č. položky Cena M ZA M Kč Příslušenství Obrázek Popis Typ Č. položky Cena Pomocný stůl slouží jako přípravný prostor pro materiál stavitelná výška mm vždy musí být použity alespoň dva kusy VBF M Kč Ceník Vertikální válečky zabraňují pádu materiálu z dopravníku udržují materiál rovnoběžně s čelistmi svěráku VR M ocel VR M plast Kč (4 kusy) Kč (4 kusy) Posuvné vertikální válečky možno kombinovat s pevnými vertikálními válečky ideální pro řezání svazků materiálu Bezpečnostní zarážky zabraňují pádu materiálu z dopravníku v případě že nejsou použity vertikální válečky BVR M ocel BVR M plast Kč (4 kusy) Kč (4 kusy) SB M Kč (4 kusy)

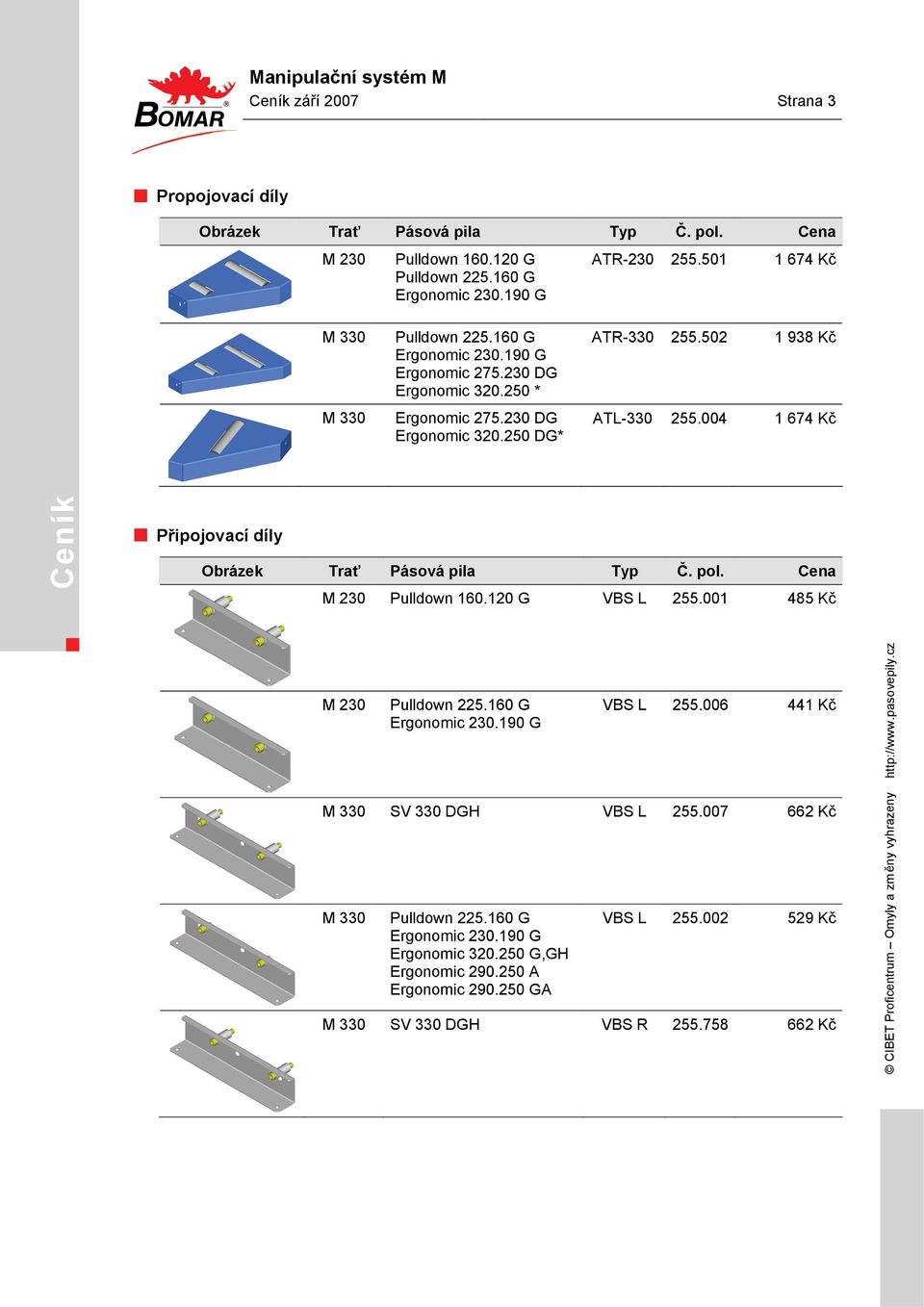

3 Manipulační systém M Ceník září 2007 Strana 3 Propojovací díly Obrázek Trať Pásová pila Typ Č. pol. Cena M 230 Pulldown G Pulldown G Ergonomic G ATR Kč M 330 M 330 Pulldown G Ergonomic G Ergonomic DG Ergonomic * Ergonomic DG Ergonomic DG* ATR Kč ATL Kč Ceník Připojovací díly Obrázek Trať Pásová pila Typ Č. pol. Cena M 230 Pulldown G VBS L Kč M 230 Pulldown G Ergonomic G VBS L Kč M 330 SV 330 DGH VBS L Kč M 330 Pulldown G Ergonomic G Ergonomic G,GH Ergonomic A Ergonomic GA VBS L Kč M 330 SV 330 DGH VBS R Kč

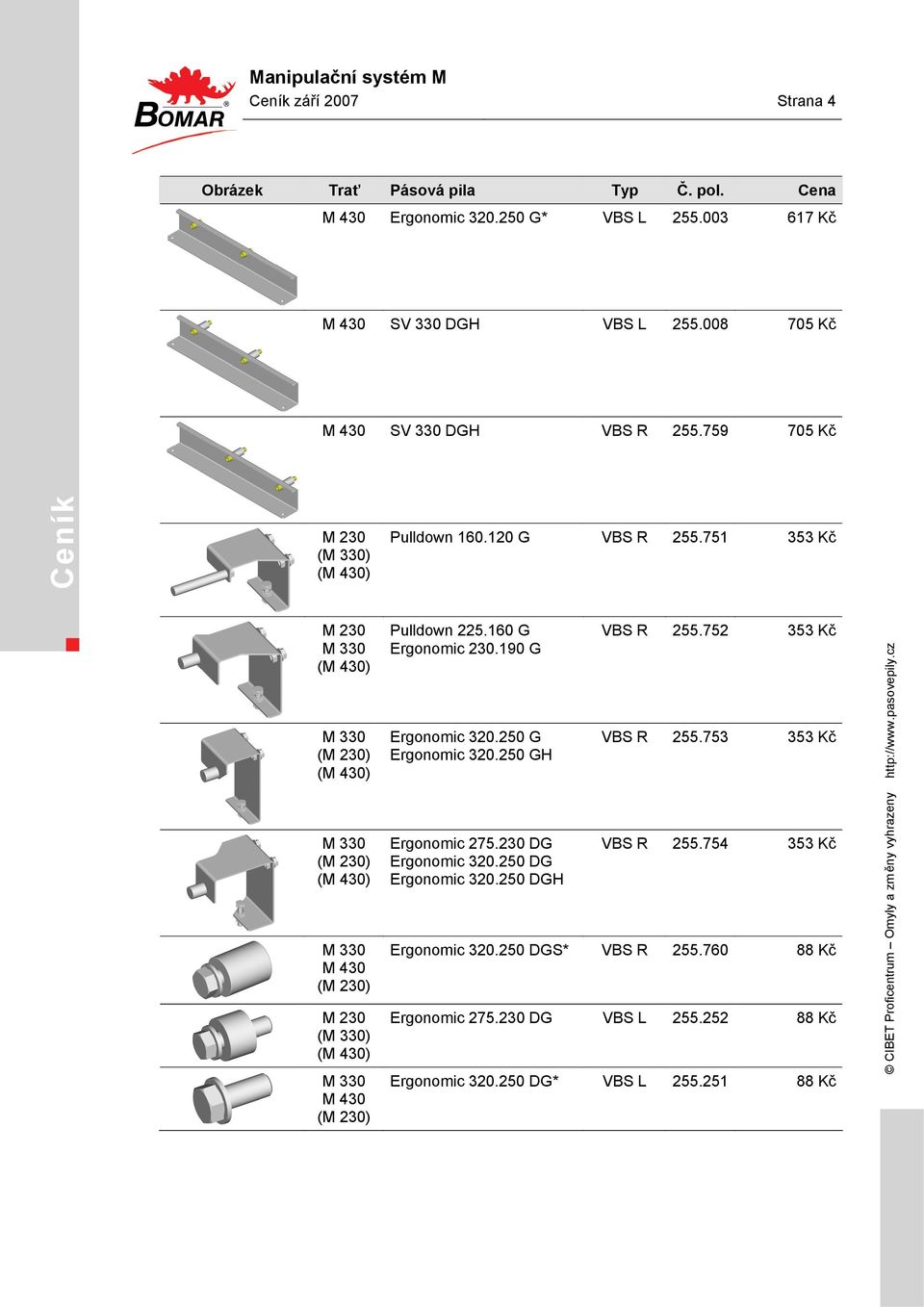

4 Manipulační systém M Ceník září 2007 Strana 4 Obrázek Trať Pásová pila Typ Č. pol. Cena M 430 Ergonomic G* VBS L Kč M 430 SV 330 DGH VBS L Kč M 430 SV 330 DGH VBS R Kč Ceník M 230 (M 330) (M 430) Pulldown G VBS R Kč M 230 M 330 (M 430) M 330 (M 230) (M 430) M 330 (M 230) (M 430) M 330 M 430 (M 230) M 230 (M 330) (M 430) M 330 M 430 (M 230) Pulldown G Ergonomic G Ergonomic G Ergonomic GH Ergonomic DG Ergonomic DG Ergonomic DGH VBS R Kč VBS R Kč VBS R Kč Ergonomic DGS* VBS R Kč Ergonomic DG VBS L Kč Ergonomic DG* VBS L Kč

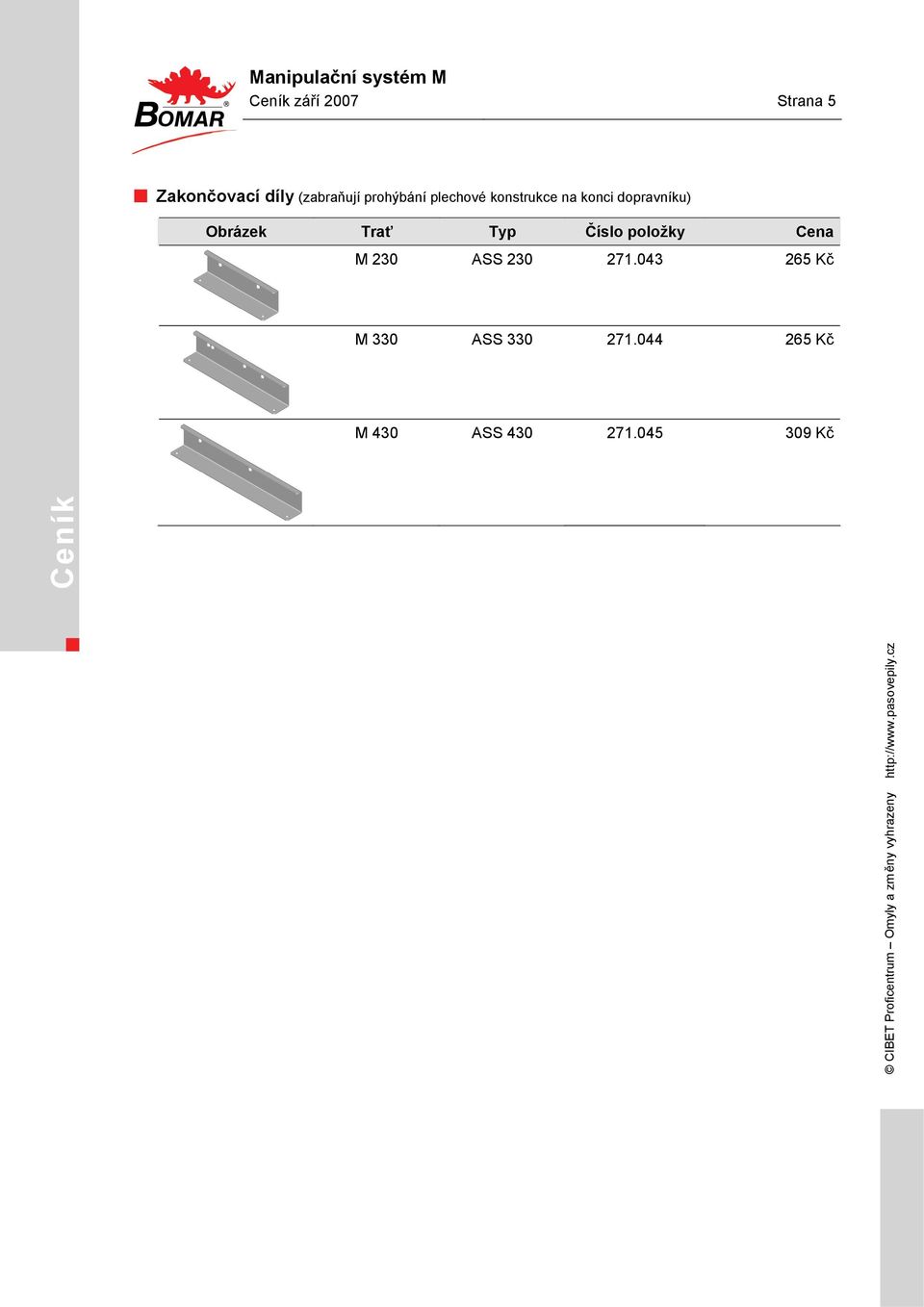

5 Manipulační systém M Ceník září 2007 Strana 5 Zakončovací díly (zabraňují prohýbání plechové konstrukce na konci dopravníku) Obrázek Trať Typ Číslo položky Cena M 230 ASS Kč M 330 ASS Kč M 430 ASS Kč Ceník

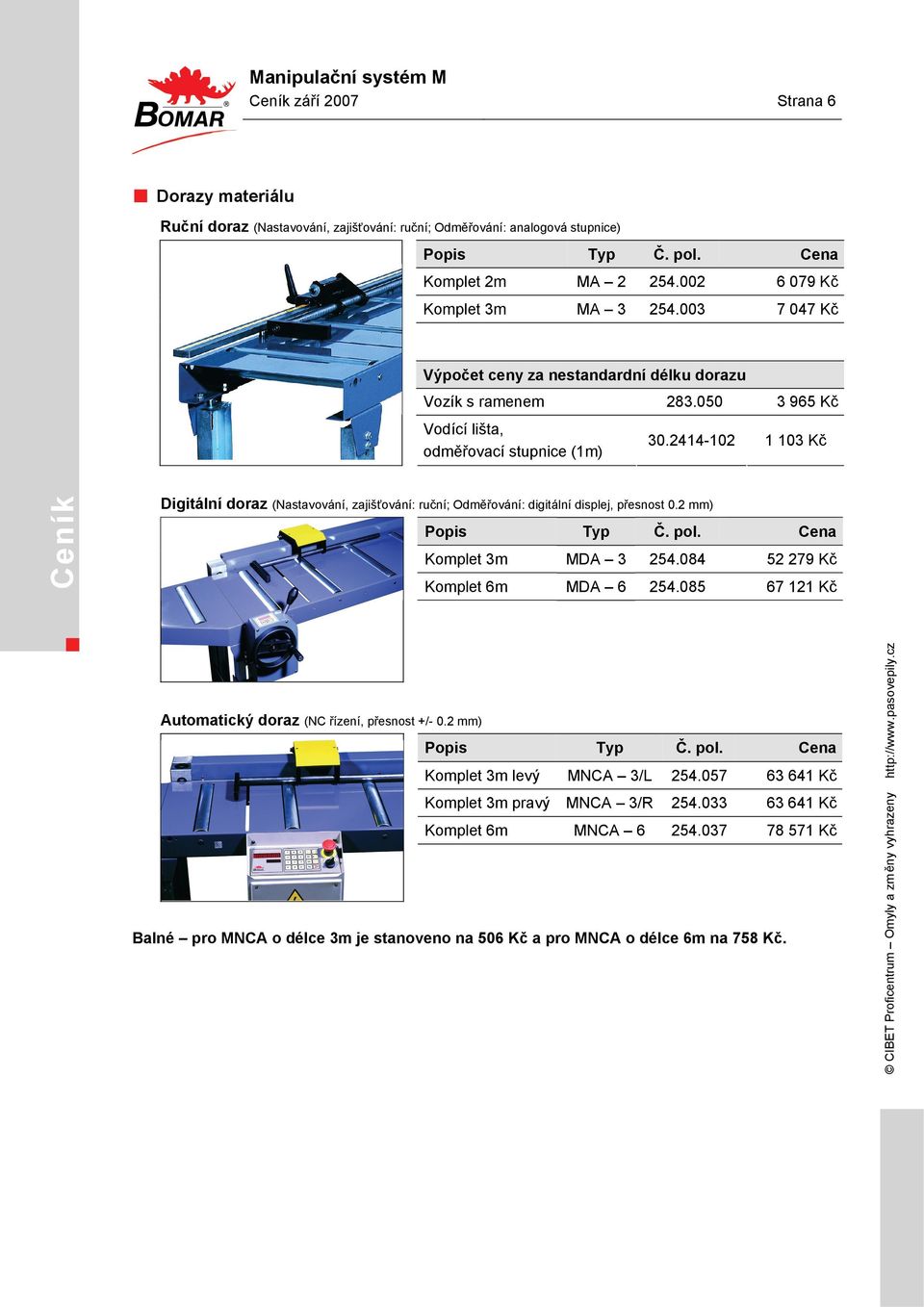

6 Manipulační systém M Ceník září 2007 Strana 6 Dorazy materiálu Ruční doraz (Nastavování, zajišťování: ruční; Odměřování: analogová stupnice) Popis Typ Č. pol. Cena Komplet 2m MA Kč Komplet 3m MA Kč Výpočet ceny za nestandardní délku dorazu Vozík s ramenem Kč Vodící lišta, odměřovací stupnice (1m) Kč Ceník Digitální doraz (Nastavování, zajišťování: ruční; Odměřování: digitální displej, přesnost 0.2 mm) Popis Typ Č. pol. Cena Komplet 3m MDA Kč Komplet 6m MDA Kč Automatický doraz (NC řízení, přesnost +/- 0.2 mm) Popis Typ Č. pol. Cena Komplet 3m levý MNCA 3/L Kč Komplet 3m pravý MNCA 3/R Kč Komplet 6m MNCA Kč Balné pro MNCA o délce 3m je stanoveno na 506 Kč a pro MNCA o délce 6m na 758 Kč.

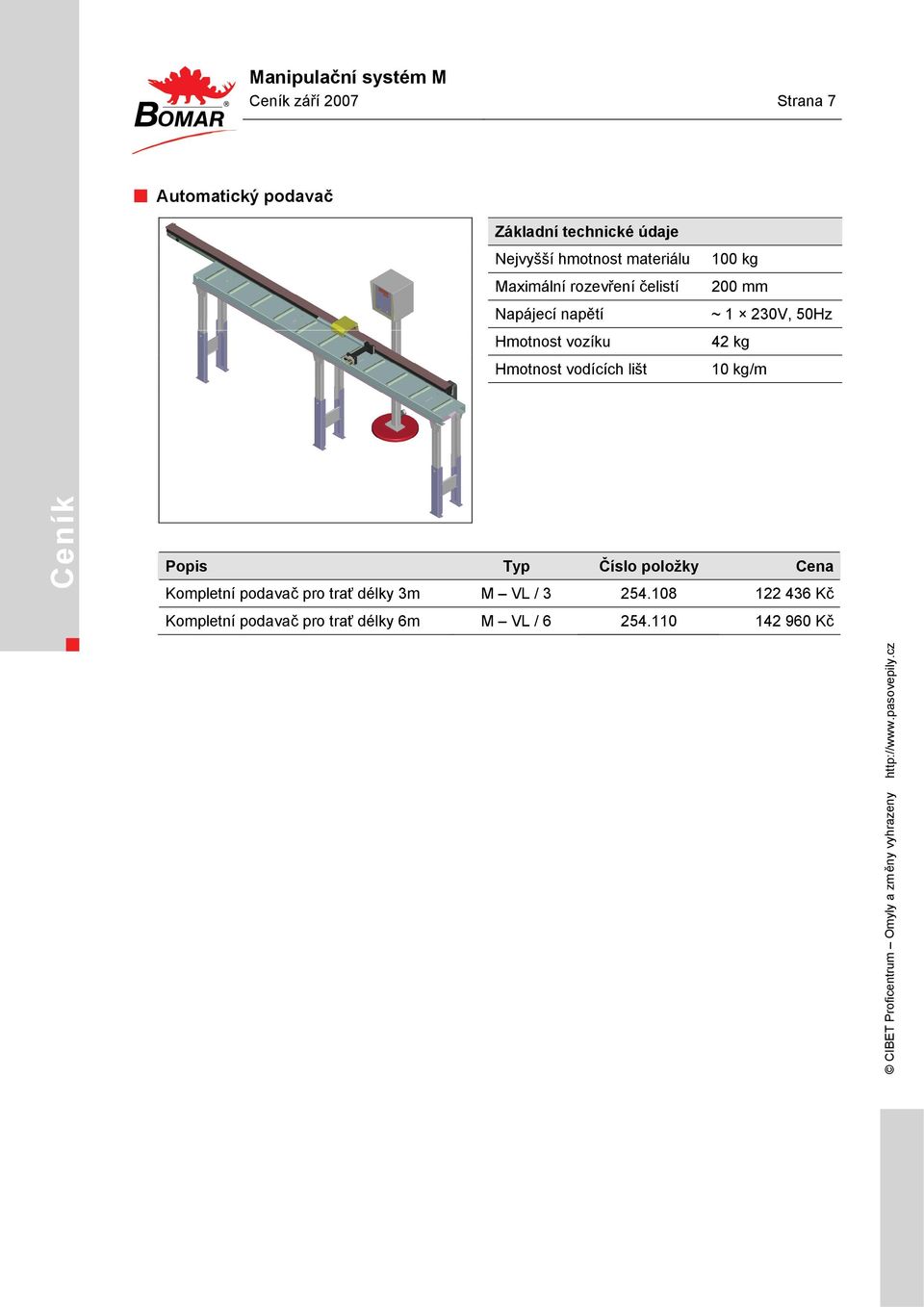

7 Manipulační systém M Ceník září 2007 Strana 7 Automatický podavač Základní technické údaje Nejvyšší hmotnost materiálu Maximální rozevření čelistí Napájecí napětí Hmotnost vozíku Hmotnost vodících lišt 100 kg 200 mm ~ 1 230V, 50Hz 42 kg 10 kg/m Ceník Popis Typ Číslo položky Cena Kompletní podavač pro trať délky 3m M VL / Kč Kompletní podavač pro trať délky 6m M VL / Kč

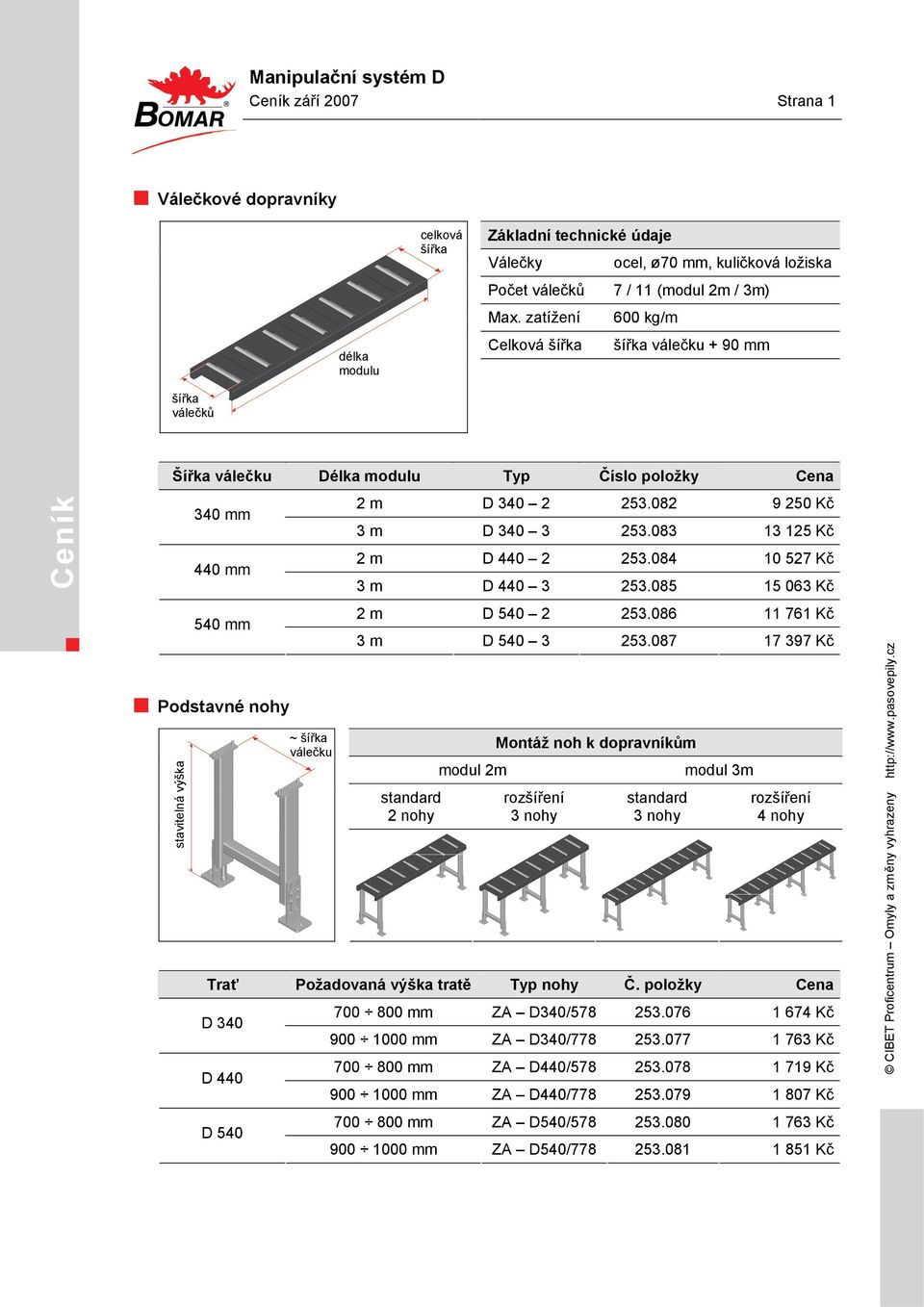

8 Manipulační systém D Ceník září 2007 Strana 1 Válečkové dopravníky délka modulu celková šířka Základní technické údaje Válečky ocel, ø70 mm, kuličková ložiska Počet válečků 7 / 11 (modul 2m / 3m) Max. zatížení 600 kg/m Celková šířka šířka válečku + 90 mm šířka válečků Ceník Šířka válečku Délka modulu Typ Číslo položky Cena 340 mm 440 mm 540 mm Podstavné nohy stavitelná výška 2 m D Kč 3 m D Kč 2 m D Kč 3 m D Kč 2 m D Kč 3 m D Kč standard 2 nohy modul 2m Montáž noh k dopravníkům rozšíření 3 nohy standard 3 nohy modul 3m rozšíření 4 nohy Trať Požadovaná výška tratě Typ nohy Č. položky Cena D 340 D 440 D 540 ~ šířka válečku mm ZA D340/ Kč mm ZA D340/ Kč mm ZA D440/ Kč mm ZA D440/ Kč mm ZA D540/ Kč mm ZA D540/ Kč

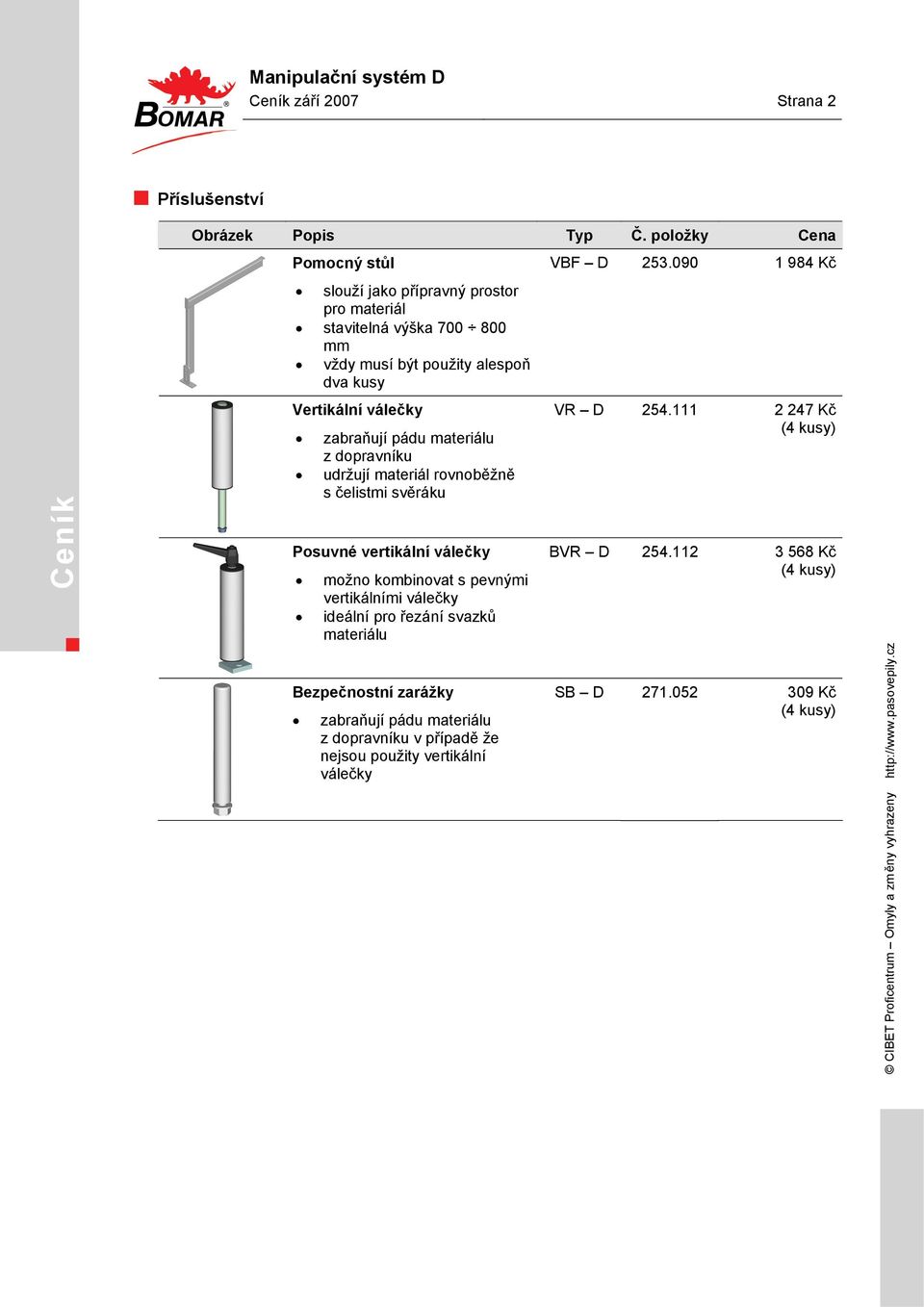

9 Manipulační systém D Ceník září 2007 Strana 2 Příslušenství Ceník Obrázek Popis Typ Č. položky Cena Pomocný stůl slouží jako přípravný prostor pro materiál stavitelná výška mm vždy musí být použity alespoň dva kusy Vertikální válečky zabraňují pádu materiálu z dopravníku udržují materiál rovnoběžně s čelistmi svěráku Posuvné vertikální válečky možno kombinovat s pevnými vertikálními válečky ideální pro řezání svazků materiálu Bezpečnostní zarážky zabraňují pádu materiálu z dopravníku v případě že nejsou použity vertikální válečky VBF D Kč VR D Kč (4 kusy) BVR D Kč (4 kusy) SB D Kč (4 kusy)

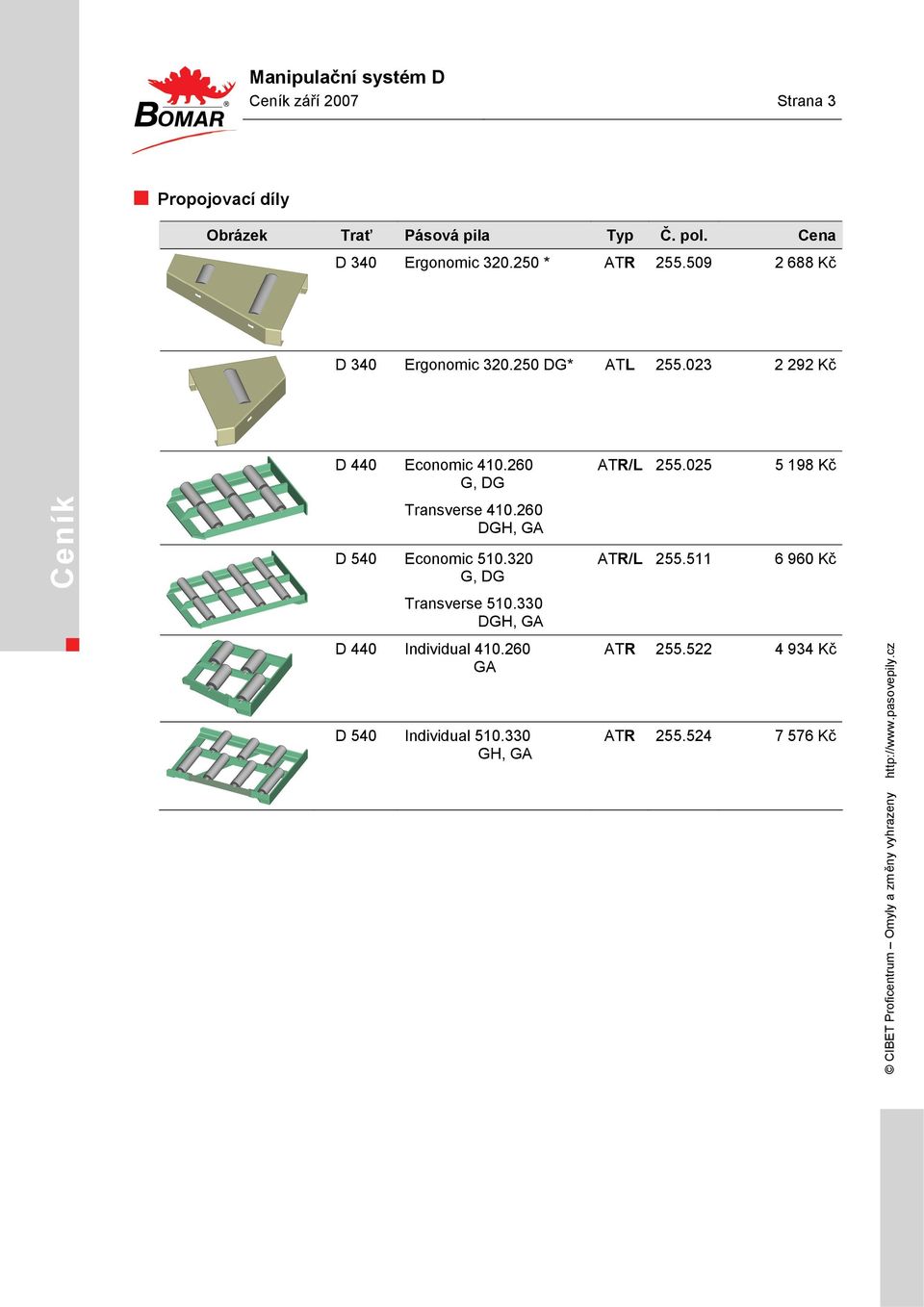

10 Manipulační systém D Ceník září 2007 Strana 3 Propojovací díly Obrázek Trať Pásová pila Typ Č. pol. Cena D 340 Ergonomic * ATR Kč D 340 Ergonomic DG* ATL Kč Ceník D 440 Economic G, DG Transverse DGH, GA D 540 Economic G, DG Transverse DGH, GA D 440 Individual GA D 540 Individual GH, GA ATR/L Kč ATR/L Kč ATR Kč ATR Kč

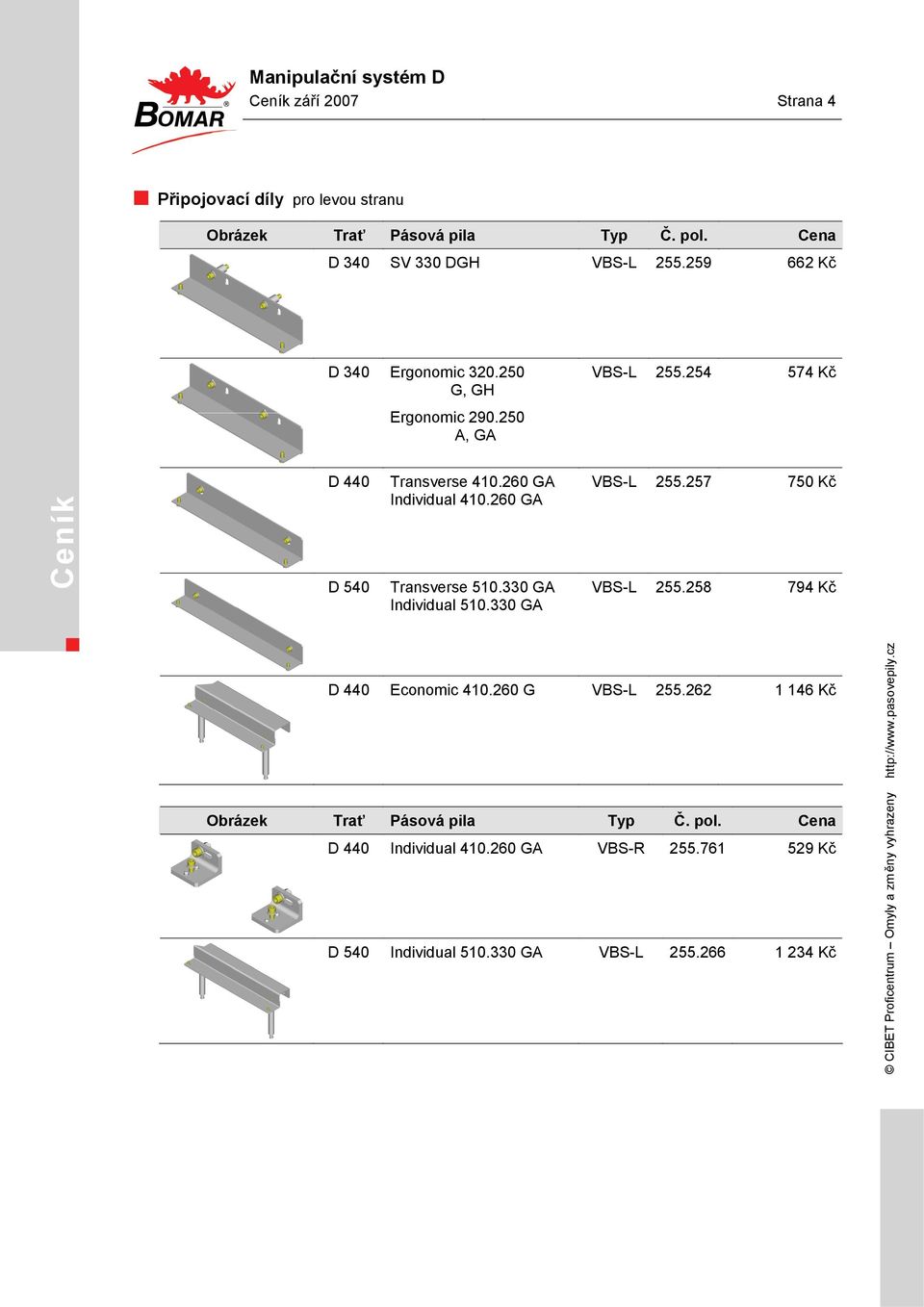

11 Manipulační systém D Ceník září 2007 Strana 4 Připojovací díly pro levou stranu Obrázek Trať Pásová pila Typ Č. pol. Cena D 340 SV 330 DGH VBS-L Kč D 340 Ergonomic G, GH Ergonomic A, GA VBS-L Kč Ceník D 440 D 540 Transverse GA Individual GA Transverse GA Individual GA VBS-L Kč VBS-L Kč D 440 Economic G VBS-L Kč Obrázek Trať Pásová pila Typ Č. pol. Cena D 440 Individual GA VBS-R Kč D 540 Individual GA VBS-L Kč

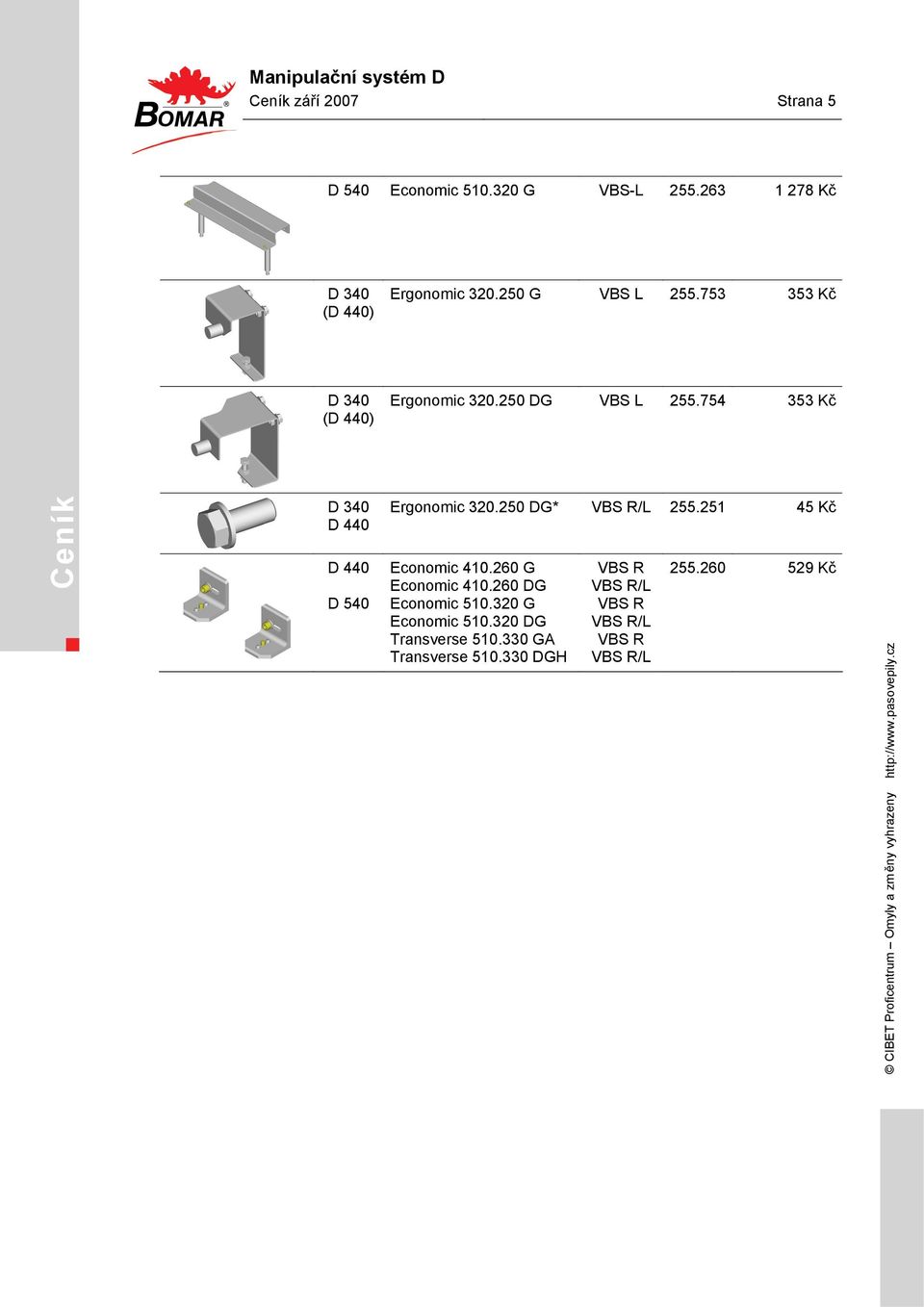

12 Manipulační systém D Ceník září 2007 Strana 5 D 540 Economic G VBS-L Kč D 340 (D 440) Ergonomic G VBS L Kč D 340 (D 440) Ergonomic DG VBS L Kč Ceník D 340 D 440 D 440 D 540 Ergonomic DG* VBS R/L Kč Economic G Economic DG Economic G Economic DG Transverse GA Transverse DGH VBS R VBS R/L VBS R VBS R/L VBS R VBS R/L Kč

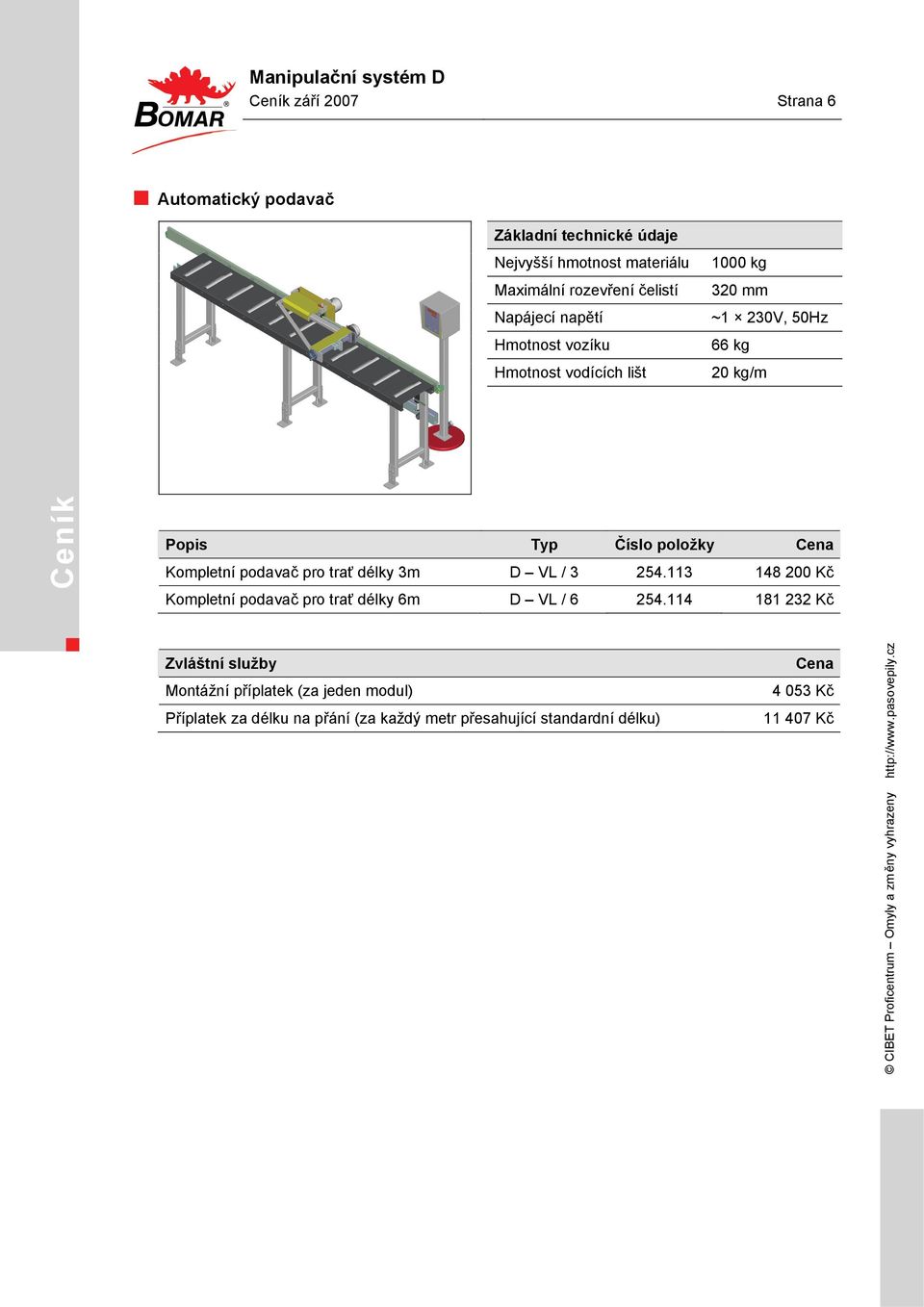

13 Manipulační systém D Ceník září 2007 Strana 6 Automatický podavač Základní technické údaje Nejvyšší hmotnost materiálu Maximální rozevření čelistí Napájecí napětí Hmotnost vozíku Hmotnost vodících lišt 1000 kg 320 mm ~1 230V, 50Hz 66 kg 20 kg/m Ceník Popis Typ Číslo položky Cena Kompletní podavač pro trať délky 3m D VL / Kč Kompletní podavač pro trať délky 6m D VL / Kč Zvláštní služby Montážní příplatek (za jeden modul) Příplatek za délku na přání (za každý metr přesahující standardní délku) Cena Kč Kč

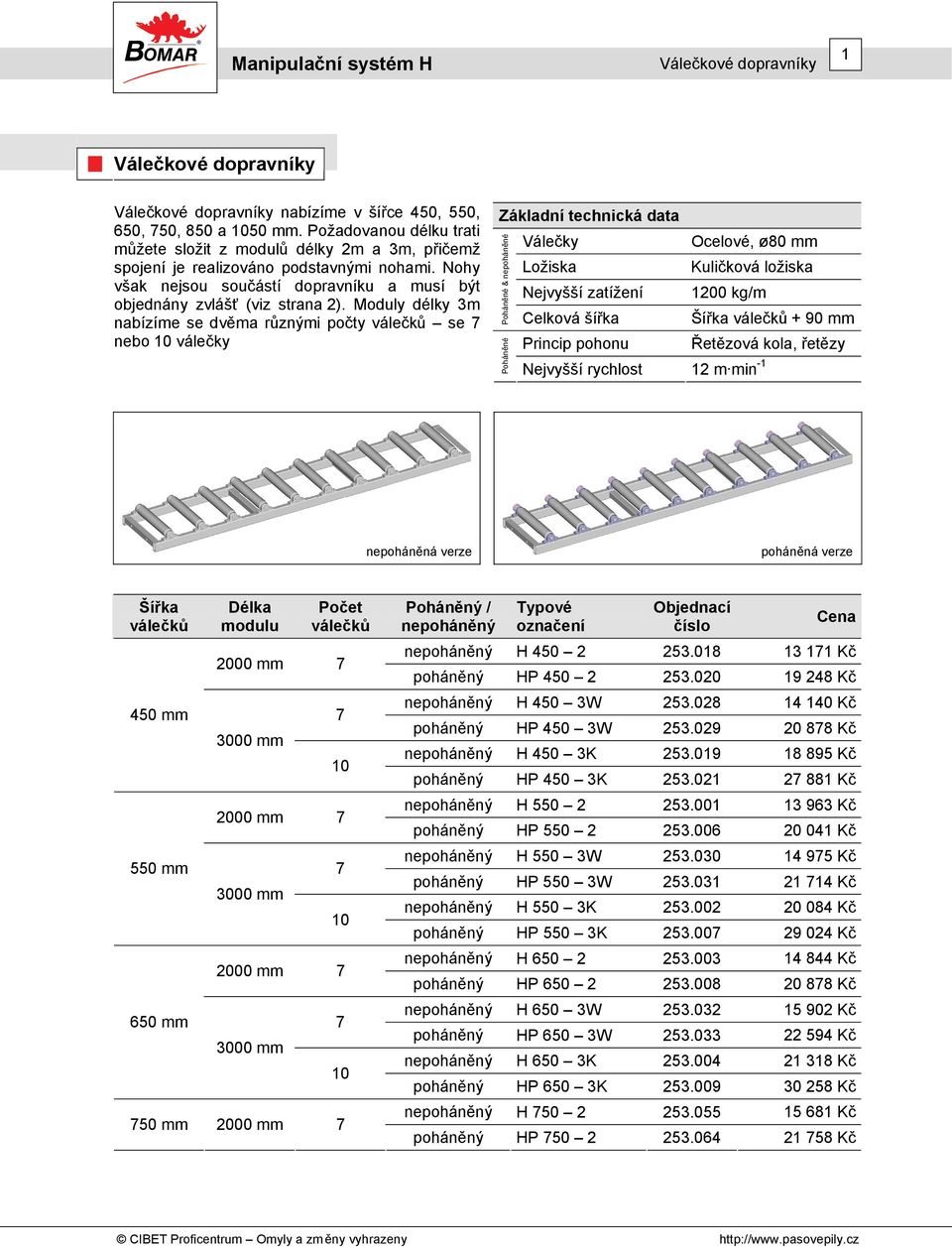

14 Manipulační systém H Válečkové dopravníky 1 Válečkové dopravníky Válečkové dopravníky nabízíme v šířce 450, 550, 650, 750, 850 a 1050 mm. Požadovanou délku trati můžete složit z modulů délky 2m a 3m, přičemž spojení je realizováno podstavnými nohami. Nohy však nejsou součástí dopravníku a musí být objednány zvlášť (viz strana 2). Moduly délky 3m nabízíme se dvěma různými počty válečků se 7 nebo 10 válečky Základní technická data Poháněné Poháněné & nepoháněné Válečky Ocelové, ø80 mm Ložiska Kuličková ložiska Nejvyšší zatížení 1200 kg/m Celková šířka Šířka válečků + 90 mm Princip pohonu Řetězová kola, řetězy Nejvyšší rychlost 12 m min -1 nepoháněná verze poháněná verze Šířka válečků 450 mm 550 mm 650 mm Délka modulu Počet válečků 2000 mm mm mm mm mm mm mm 2000 mm 7 Poháněný / nepoháněný Typové označení Objednací číslo Cena nepoháněný H Kč poháněný HP Kč nepoháněný H 450 3W Kč poháněný HP 450 3W Kč nepoháněný H 450 3K Kč poháněný HP 450 3K Kč nepoháněný H Kč poháněný HP Kč nepoháněný H 550 3W Kč poháněný HP 550 3W Kč nepoháněný H 550 3K Kč poháněný HP 550 3K Kč nepoháněný H Kč poháněný HP Kč nepoháněný H 650 3W Kč poháněný HP 650 3W Kč nepoháněný H 650 3K Kč poháněný HP 650 3K Kč nepoháněný H Kč poháněný HP Kč

15 Manipulační systém H Podstavné nohy 2 Šířka válečků Délka modulu 750 mm 3000 mm 850 mm 1050 mm Počet válečků mm mm mm mm 7 10 Poháněný / nepoháněný Typové označení Objednací číslo Cena nepoháněný H 750 3W Kč poháněný HP 750 3W Kč nepoháněný H 750 3K Kč poháněný HP 750 3K Kč nepoháněný H Kč poháněný HP Kč nepoháněný H 850 3W Kč poháněný HP 850 3W Kč nepoháněný H 850 3K Kč poháněný HP 850 3K Kč nepoháněný H Kč poháněný HP Kč nepoháněný H W Kč poháněný HP W Kč nepoháněný H K Kč poháněný HP K Kč Podstavné nohy Každý modul válečkového dopravníku může být vybaven různým počtem noh podle plánovaného zatížení. Výška nohou je nezávisle stavitelná v rozmezí mm, což umožňuje dokonalé přizpůsobení nerovnosti podlahy. Nohy také slouží k propojování modulů. Modul 2m Připojování noh k dopravníkům Modul 3m 2 nohy 3 nohy 3 nohy 4 nohy Dopravník Typ nohy Obj. číslo Cena H 450 / HP 450 ZA H Kč H 550 / HP 550 ZA H Kč H 650 / HP 650 ZA H Kč H 750 / HP 750 ZA H Kč H 850 / HP 850 ZA H Kč H 1050 / HP 1050 ZA H Kč Speciální výška noh nutno přidat k ceně za kus +193 Kč Detail mechanismu pro fixaci výšky Detail mechanismu pro nastavení výšky

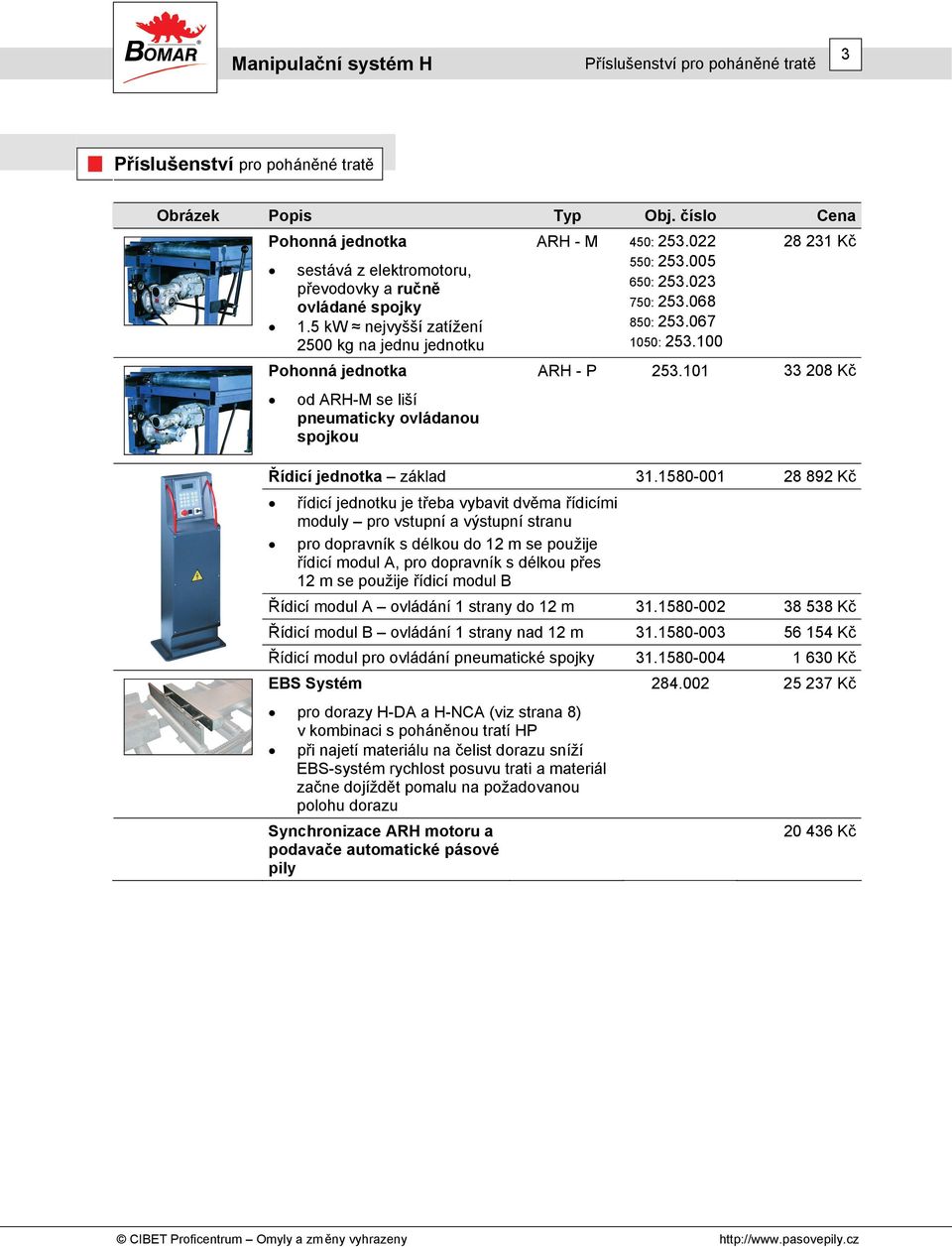

16 Manipulační systém H Příslušenství pro poháněné tratě 3 Příslušenství pro poháněné tratě Obrázek Popis Typ Obj. číslo Cena Pohonná jednotka ARH - M 450: Kč 550: sestává z elektromotoru, 650: převodovky a ručně ovládané spojky 750: kw nejvyšší zatížení 850: kg na jednu jednotku 1050: Pohonná jednotka ARH - P Kč od ARH-M se liší pneumaticky ovládanou spojkou Řídicí jednotka základ Kč řídicí jednotku je třeba vybavit dvěma řídicími moduly pro vstupní a výstupní stranu pro dopravník s délkou do 12 m se použije řídicí modul A, pro dopravník s délkou přes 12 m se použije řídicí modul B Řídicí modul A ovládání 1 strany do 12 m Kč Řídicí modul B ovládání 1 strany nad 12 m Kč Řídicí modul pro ovládání pneumatické spojky Kč EBS Systém Kč pro dorazy H-DA a H-NCA (viz strana 8) v kombinaci s poháněnou tratí HP při najetí materiálu na čelist dorazu sníží EBS-systém rychlost posuvu trati a materiál začne dojíždět pomalu na požadovanou polohu dorazu Synchronizace ARH motoru a Kč podavače automatické pásové pily

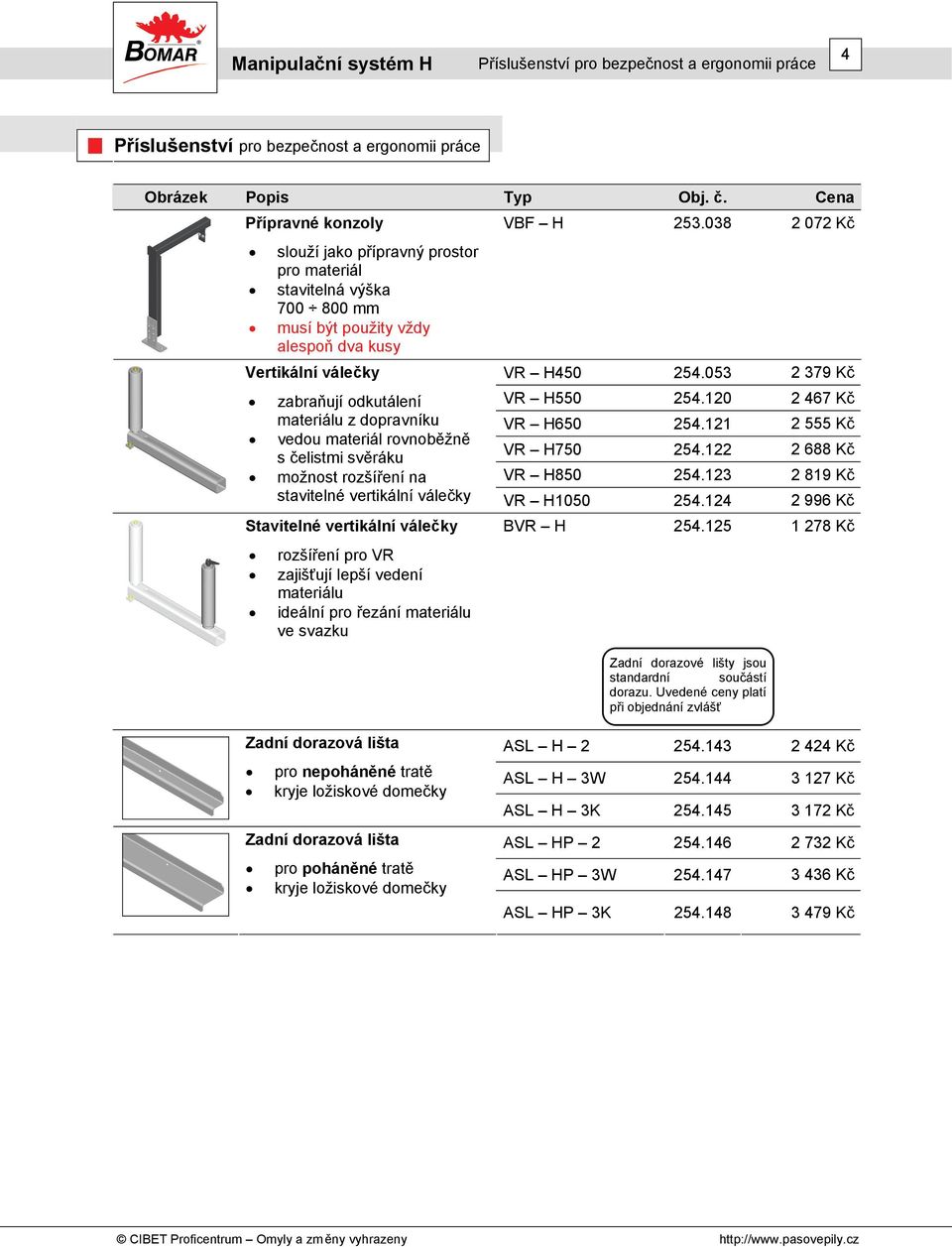

17 Manipulační systém H Příslušenství pro bezpečnost a ergonomii práce 4 Příslušenství pro bezpečnost a ergonomii práce Obrázek Popis Typ Obj. č. Cena Přípravné konzoly slouží jako přípravný prostor pro materiál stavitelná výška mm musí být použity vždy alespoň dva kusy Vertikální válečky VBF H Kč VR H Kč zabraňují odkutálení VR H Kč materiálu z dopravníku VR H Kč vedou materiál rovnoběžně VR H Kč s čelistmi svěráku možnost rozšíření na VR H Kč stavitelné vertikální válečky VR H Kč Stavitelné vertikální válečky BVR H Kč rozšíření pro VR zajišťují lepší vedení materiálu ideální pro řezání materiálu ve svazku Zadní dorazové lišty jsou standardní součástí dorazu. Uvedené ceny platí při objednání zvlášť Zadní dorazová lišta pro nepoháněné tratě kryje ložiskové domečky Zadní dorazová lišta pro poháněné tratě kryje ložiskové domečky ASL H Kč ASL H 3W Kč ASL H 3K Kč ASL HP Kč ASL HP 3W Kč ASL HP 3K Kč

18 Manipulační systém H Příslušenství pro bezpečnost a ergonomii práce 5 Obrázek Popis Typ Obj. č. Cena Krycí plechy umísťují se mezi válečky Tratě H a HP používají stejné krycí plechy. krycí plechy nejsou určeny k odkládání nástrojů a jiných věcí ADB H Kč ADB H 450 3W Kč ADB H 450 3K Kč ADB H Kč ADB H 550 3W Kč ADB H 550 3K Kč ADB H Kč ADB H 650 3W Kč ADB H 650 3K Kč ADB H Kč ADB H 750 3W Kč ADB H 750 3K Kč ADB H Kč ADB H 850 3W Kč ADB H 850 3K Kč ADB H Kč ADB H W Kč ADB H K Kč Vertikální sklopné válce Kč

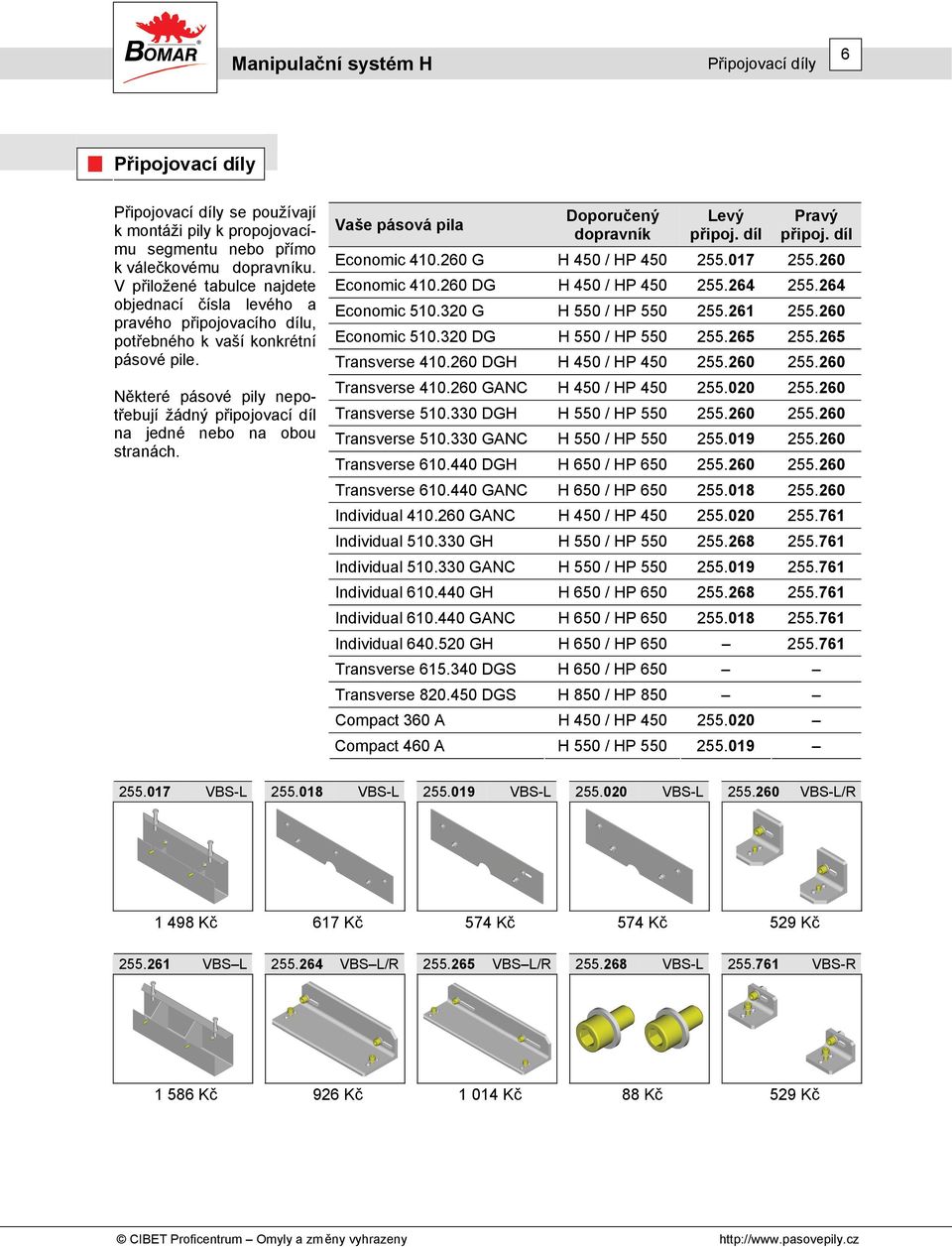

19 Manipulační systém H Připojovací díly 6 Připojovací díly Připojovací díly se používají k montáži pily k propojovacímu segmentu nebo přímo k válečkovému dopravníku. V přiložené tabulce najdete objednací čísla levého a pravého připojovacího dílu, potřebného k vaší konkrétní pásové pile. Některé pásové pily nepotřebují žádný připojovací díl na jedné nebo na obou stranách. Vaše pásová pila Doporučený dopravník Levý připoj. díl Pravý připoj. díl Economic G H 450 / HP Economic DG H 450 / HP Economic G H 550 / HP Economic DG H 550 / HP Transverse DGH H 450 / HP Transverse GANC H 450 / HP Transverse DGH H 550 / HP Transverse GANC H 550 / HP Transverse DGH H 650 / HP Transverse GANC H 650 / HP Individual GANC H 450 / HP Individual GH H 550 / HP Individual GANC H 550 / HP Individual GH H 650 / HP Individual GANC H 650 / HP Individual GH H 650 / HP Transverse DGS H 650 / HP 650 Transverse DGS H 850 / HP 850 Compact 360 A H 450 / HP Compact 460 A H 550 / HP VBS-L VBS-L VBS-L VBS-L VBS-L/R Kč 617 Kč 574 Kč 574 Kč 529 Kč VBS L VBS L/R VBS L/R VBS-L VBS-R Kč 926 Kč Kč 88 Kč 529 Kč

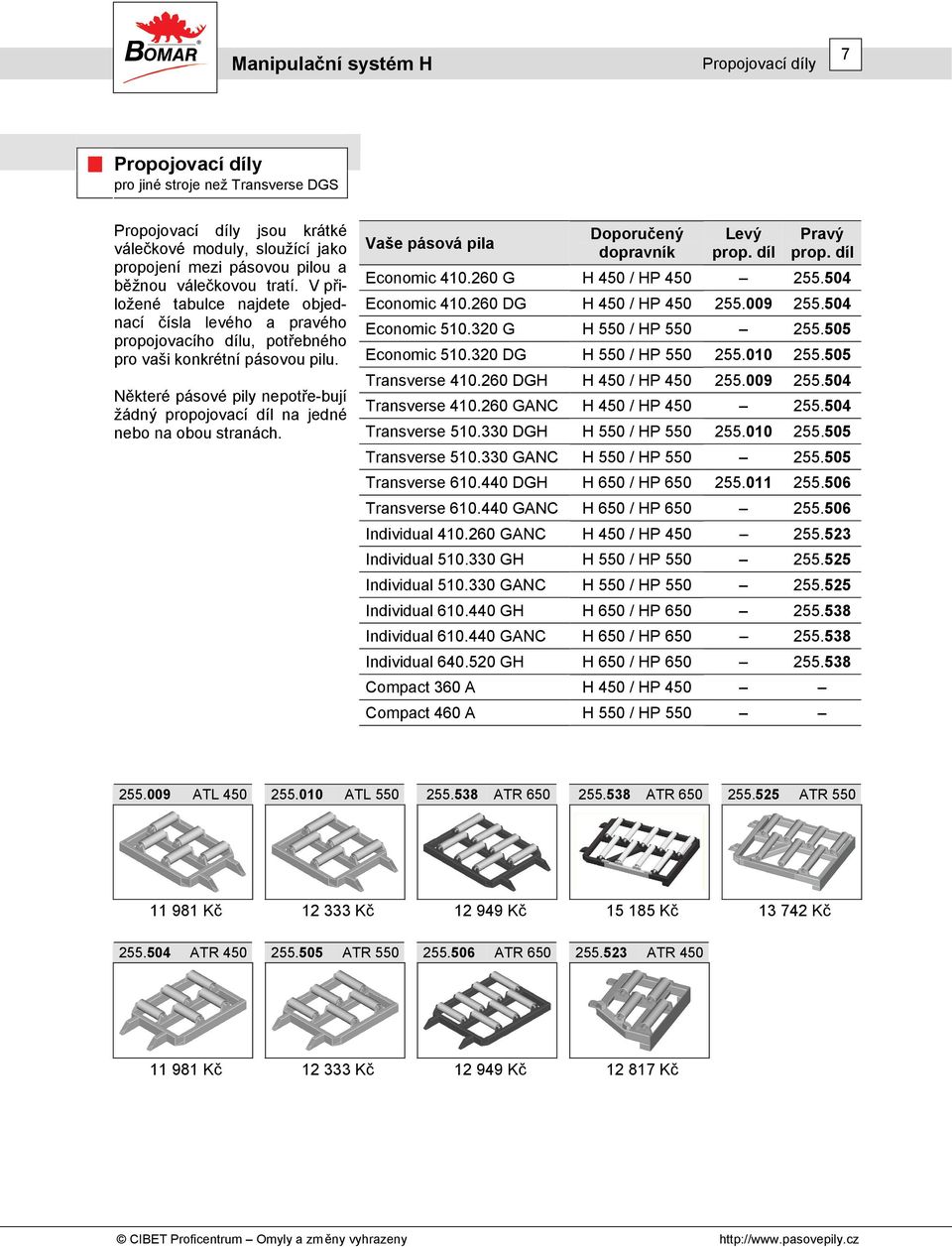

20 Manipulační systém H Propojovací díly 7 Propojovací díly pro jiné stroje než Transverse DGS Propojovací díly jsou krátké válečkové moduly, sloužící jako propojení mezi pásovou pilou a běžnou válečkovou tratí. V přiložené tabulce najdete objednací čísla levého a pravého propojovacího dílu, potřebného pro vaši konkrétní pásovou pilu. Některé pásové pily nepotře-bují žádný propojovací díl na jedné nebo na obou stranách. Vaše pásová pila Doporučený dopravník Levý prop. díl Pravý prop. díl Economic G H 450 / HP Economic DG H 450 / HP Economic G H 550 / HP Economic DG H 550 / HP Transverse DGH H 450 / HP Transverse GANC H 450 / HP Transverse DGH H 550 / HP Transverse GANC H 550 / HP Transverse DGH H 650 / HP Transverse GANC H 650 / HP Individual GANC H 450 / HP Individual GH H 550 / HP Individual GANC H 550 / HP Individual GH H 650 / HP Individual GANC H 650 / HP Individual GH H 650 / HP Compact 360 A H 450 / HP 450 Compact 460 A H 550 / HP ATL ATL ATR ATR ATR Kč Kč Kč Kč Kč ATR ATR ATR ATR Kč Kč Kč Kč

21 Manipulační systém H Dorazy materiálu 8 Dorazy materiálu Poznámka: Dorazy materiálu manipulačního systému H lze pomocí speciálních adaptérů namontovat i na dopravníky manipulačního systému D. Adaptér pro 2m modul Kč Adaptér pro 3m modul Kč Ruční doraz materiálu HA Jednoduchý, cenově příznivý ruční doraz materiálu. Nastavení délky a fixace vozíku je ruční. Délka se odečítá na pásmové stupnici pomocí vestavěné lupy. Položka Typ Obj. č. Cena Komplet 2m HA Kč Komplet 3m HA Kč Montážní poplatek (za modul) 882 Kč Rozšíření delší čelist, standardně 700mm Kč Možnosti délek (900, 1500, 1800) mm Cena nestandardní délky Za každý metr přesahující standardní délku účtujeme příplatek Kč. Digitální doraz materiálu HDA Cenově výhodný, uživatelsky pohodlný doraz materiálu s digitálním zobrazováním nastavené délky. Požadovaná délka se nastavuje ručním kolem. Doraz je vybaven pneumatickou brzdou a pneumatickým odskokem čelisti. Položka Typ Obj. č. Cena Komplet 3m HDA 3 viz níže Kč Montážní poplatek (za modul) Kč Rozšíření delší čelist, standardně 700mm Kč Možnosti délek (900, 1500, 1800) mm Cena nestandardní délky Za každý metr přesahující standardní délku 3m účtujeme příplatek Kč. Objednací čísla pro digitální doraz materiálu HDA podle šířky tratě Šířka trati 450 mm 550 mm 650 mm 750 mm 850 mm Objednací číslo pro HDA

22 Manipulační systém H Automatický podavač 9 Automatický doraz materiálu HNCA NC-řízený doraz materiálu, až 99 programovatelných délek, pneumatická brzda a elektronicky řízené odskakování čelisti. Doraz materiálu HNCA je k dostání i v opačném (levostranném) provedení. Položka Typ Obj. č. Cena Komplet 3m HNCA Kč Montážní poplatek (za modul) Příplatek za rozšíření delší čelist, standardně 700mm Možnosti délek (900, 1500, 1800) mm Kč Kč Poznámka: Aby bylo možné využít plnou délku dorazů materiálu HDA a HNCA, doporučujeme je instalovat na tratě vždy o 1m delší než doraz. Cena nestandardní délky Za každý metr přesahující standardní délku 3m účtujeme příplatek Kč. - Pro plné využití celé dráhy dorazu doporučujeme napočítat celkovou délku dráhy o 1 metr delší - Balné pro HA, HDA, HNCA, HVL pro 3 metrovou délku činí 883 Kč, pro 6 metrovou délku Kč a za každý další metr nad standard 355 Kč Automatický podavač NC-řízený podavač materiálu řeší současně rychlou (do 20 m min -1 ) manipulaci s těžkým (do 2500 kg) materiálem a přesné odměřování. Vozík podavače může být osazen ramenem s čelistmi o třech různých šířkách 450, 550 a 650 mm, nebo různými upínacími systémy. Maximální pojezdová délka je 24 m. Položka Typ Obj. č. Cena Komplet 3m HVL Kč Prodloužení kleštinového upínače Kč Kleštinový upínač na dlouhé ruce Vhodný pro vrtací centra, vystřihovací stroje apod. Cena Kč Cena nestandardní délky Za každý metr přesahující standardní délku 3m účtujeme příplatek Kč. Kalibrovací pásmo v délce 20 metrů pro nastavení HNCA kalibrovací konstanty Kč Poznámka: Aby bylo možné využít plnou podavače HVL, doporučujeme jej instalovat na trať vždy o 1m delší než doraz.

23 Manipulační systém H Komponenty pro řezací centra 10 Komponenty pro řezací centra Propojovací díly pro pásové pily Transverse DGS a Transverse DGS Na které straně pásové pily bude dopravník připojen Pásová pila ke které bude dopravník připojen Transverse DGS Transverse DGS Levá strana PRavá strana Levá strana PRavá strana HP poháněný dopravník Manuální Automatické ATLHP 340DGS M Kč ATLHP 340DGS A Kč ATRHP 340DGS M Kč ATRHP 340DGS A Kč ATLHP 450DGS M Kč ATLHP 450DGS A Kč ATRHP 450DGS M Kč ATRHP 450DGS A Kč H nepoháněný dopravník Manuální Automatické ATLH 340DGS - M Kč ATLH 340DGS - A Kč ATRH 340DGS - M Kč ATRH 340DGS - A Kč ATLH 450DGS - M Kč ATLH 450DGS - A Kč ATRH 450DGS - M Kč ATRH 450DGS - A Kč Manuální / automatické sklápění válečků pro úhlové řezy Zda je připojovací díl určen pro poháněný (HP) nebo nepoháněný (H) dopravník Poznámka: Podstavné nohy nejsou součástí propojovacích dílů a musí být objednány zvlášť (viz strana 2). Pro 340 DGS = H 450 a pro 450 DGS = H 550

24 Manipulační systém H Krátké moduly poháněných dopravníků 11 Krátké moduly poháněných dopravníků Krátké moduly poháněných válečkových dopravníků se umísťují mezi příčné podavače. Zobrazená podstavná noha není zahrnuta v ceně a musí být objednána zvlášť viz strana 2. Obrázek Délka modulu Počet noh Počet válečků Šířka válečků Typové označení Obj. číslo Cena 1 m 0 3 1,6 m mm HP Kč 850 mm HP Kč 650 mm HP 650 1, Kč 850 mm HP 850 1, Kč Pohonná jednotka pro válečkové dopravníky Pro pohon válečkové tratě je třeba jedné pohonné jednotky na vstupní straně a jedné na výstupní straně, pokud jejich délky nepřesáhnou 12 m. Poháněnou trať delší než 12 m je třeba vybavit přídavnou pohonnou jednotkou. Nejvyšší zatížení na jednu jednotku je 2500 kg. Typové označení Objednací číslo Cena ARH Kč Průchod Průchod poháněné válečkové tratě s obchvatem řetězu. Průchod je vybaven bezpečnostním spínačem, který okamžitě vypne pohon tratě jakmile jsou nadzvednuta dvířka průchodu. Šířka trati Typ Obj. číslo Cena 650 mm DW Kč 850 mm DW Kč

25 Manipulační systém H Těžký automatický doraz materiálu HNCAS 12 Těžký automatický doraz materiálu HNCAS NC-řízený doraz materiálu, programovatelný až na 99 různých délek, vybavený pneumatickou brzdou a elektronicky řízeným odskokem čelisti. Šířka čelistí je 650 nebo 850 mm. Tento doraz je k dostání i v opačném (levostranném) provedení. Položka Typ Obj. č. Cena Komplet 3m HNCAS 3R Kč Komplet 3m HNCAS 3L Kč Dobržďování EBS-R Kč Dobržďování EBS-L Kč Dobržď. rozšíř. EBS-rozšíření Kč Poznámka: Aby bylo možné využít plnou délku dorazu materiálu HNCAS, doporučujeme jej instalovat na trať vždy o 1m delší než doraz. Cena nestandardní délky Za každý metr přesahující standardní délku 3m účtujeme příplatek Kč. Krátké vertikální válečky Krátké provedení vertikálních válečků je vhodné k dorazům materiálu a k jednostranným příčným podavačům. Šířka trati Typ Obj. číslo Cena 650 mm VRHK Kč 850 mm VRHK Kč

26 Manipulační systém H Příčné podavače 13 Příčné podavače Příčené podavače jsou k dostání v provedení s jednostranným nebo oboustranným vyložením. Podavače s jednostranným vyložením umožňují nakládat materiál na trať nebo jej z trati odstraňovat pouze vpředu, podavače s oboustranným vyložením umoňují manipulaci s materiálem před i za válečkovou tratí. Materiál je při manipulaci hydraulicky nadzvednut a poté příčně přesouván vozíkem. Příčné podavače Jednostranná verze bez dorazových válečků Hydraulicky sklopné dorazové válečky Oboustranné příčné podavače jsou vybaveny sklopnými dorazovými válečky. Dorazové válečky jsou v linii s pevnou čelistí pásové pily. Sklápění je hydraulické. Oboustranná verze s dorazovými válečky Při objednávání příčných podavačů uveďte prosím požadovanou délku předního a případně zadního vyložení. Maximální celková délka jednostranného nebo oboustranného příčeného podavače je 9 m. Při konfiguraci manipulačního systému zvažte rozestupy mezi sousedními příčnými podavači s ohledem na průhyb materiálu jeho vlastní vahou. Celková délka do 3 m Šířka trati 650 mm 850 mm Aktivní strana Typ (x=délka přední strany, y=délka zadní strany) Obj. číslo Cena Přední QFS 650 x Kč Přední + zadní QFS 650 x / y Kč Přední QFS 850 x Kč Přední + zadní QFS 850 x / y Kč Prodloužení příčných podavačů Za každý metr přesahující délku 3m účtujeme příplatek Kč.

27 Manipulační systém H Centrální řídicí jednotka 14 Pohonná jednotka příčných podavačů Každá válečková trať s příčnými podavači musí být vybavena pohonnou jednotkou, která obslouží nejvýše 12 m válečkové trati. Pokud délka trati přesahuje 12 m, je třeba použít přídavnou pohonnou jednotku. Typové označení Objednací číslo Cena ARQ Kč Hydraulický agregát příčných podavačů Hydraulický agregát slouží k nadzvedávání materiálu na příčném podavači a k ovládání sklopných dorazových válečků (KVRH) u oboustranných příčných podavačů. Poháněné strany 1 2 KVRH Typové označení Objednací číslo Cena ne HQ Kč ano HQ1 - KVRH Kč ne HQ Kč ano HQ2 - KVRH Kč Centrální řídicí jednotka Řídicí jednotka se skládá ze základního modulu obsahujícího rozvodnou skříň, tlačítka atd., a z řídicích modulů pro celé zařízení. Pro poháněnou vstupní a výstupní trať je třeba pro každou stranu zvlášť řídicí modul A, pokud délka vstupní nebo výstupní trati nepřesahuje 12 m. Pro válečkové tratě delší než 12 m na vstupní nebo výstupní straně je třeba řídicí modul B pro každou stranu zvlášť. Na přání je možné zabudovat ovládací panel pásové pily, dorazu nebo podavače rovněž do centrální řídicí jednotky. Popis Obj. č. Cena Základní modul Kč Řídicí modul A do 12 m Kč Řídicí modul B do 12 m Kč

28 Manipulační systém H Přídavné tlačítko Total Stop 15 Přídavné tlačítko Total Stop Pro zvýšení bezpečnosti práce může být celý manipulační systém osazen libovolným počtem přídavných tlačítek Total Stop, které okamžitě vypne všechny části systému. Typové označení Objednací číslo Cena EMG-STOP Kč Instalační kanály a sady Délka instalačních kanálů pro kabely a hydraulické trubky se počítá na základě délky vstupní a výstupní trati. Instalační sady pro levou a pravou stranu umožňují energetické propojení manipulačního systému s pásovou pilou. Popis Obj. č. Cena I-Kanál pro kabely a trubky Kč / 1m Levá připojovací sada Kč Pravá připojovací sada Kč Kontakt Neváhejte se na nás obrátit s případnými dotazy nebo zvláštními požadavky. Jsme tu pro vás. CIBET Proficentrum Záběhlická Praha 10 tel.: fax.: GSM: cibet@cibet.cz

29 Manipulační systém S Válečkové dopravníky 1 Válečkové dopravníky Válečkové dopravníky nabízíme v šířce 750, 850, 1050 a 1250 mm. Požadovanou délku trati můžete složit z modulů délky 1m, 2m a 3m, přičemž spojení je realizováno podstavnými nohami. Nohy však nejsou součástí dopravníku a musí být objednány zvlášť (viz. strana 3). Moduly jsou nabízeny s různými počty válečků se 2, 3, 4, 7 nebo 10 válečky. Základní technická data Poháněné Poháněné & nepoháněné Válečky Ocelové, ø112 mm Ložiska Kuličková ložiska Nejvyšší zatížení 2500 kg/m Celková šířka Šířka válečků mm Princip pohonu Řetězová kola, řetězy Nejvyšší rychlost 12 m min -1 Nepoháněná verze Poháněná verze Šířka válečku Délka modulu Počet válečků Nepoháněný / poháněný Typové označení Objednací číslo Cena 1000 mm 2 3 Nepoháněný S 750 1W Kč Poháněný SP 750 1W Kč Nepoháněný S 750 1K Kč Poháněný SP 750 1K Kč 750 mm 2000 mm 4 7 Nepoháněný S 750 2W Kč Poháněný SP 750 2W Kč Nepoháněný S 750 2K Kč Poháněný SP 750 2K Kč 3000 mm 7 10 Nepoháněný S 750 3W Kč Poháněný SP 750 3W Kč Nepoháněný S 750 3K Kč Poháněný SP 750 3K Kč 850 mm 1000 mm 2000 mm Nepoháněný S 850 1W Kč Poháněný SP 850 1W Kč Nepoháněný S 850 1K Kč Poháněný SP 850 1K Kč Nepoháněný S 850 2W Kč Poháněný SP 850 2W Kč Nepoháněný S 850 2K Kč Poháněný SP 850 2K Kč

30 Manipulační systém S Válečkové dopravníky 2 Šířka válečku Délka modulu 850 mm 3000 mm 1050 mm 1250 mm 1000 mm 2000 mm 3000 mm 1000 mm 2000 mm 3000 mm Počet válečků Nepoháněný / poháněný Typové označení Objednací číslo Cena Nepoháněný S 850 3W Kč Poháněný SP 850 3W Kč Nepoháněný S 850 3K Kč Poháněný SP 850 3K Kč Nepoháněný S W Kč Poháněný SP W Kč Nepoháněný S K Kč Poháněný SP K Kč Nepoháněný S W Kč Poháněný SP W Kč Nepoháněný S K Kč Poháněný SP K Kč Nepoháněný S W Kč Poháněný SP W Kč Nepoháněný S K Kč Poháněný SP K Kč Nepoháněný S W Kč Poháněný SP W Kč Nepoháněný S K Kč Poháněný SP K Kč Nepoháněný S W Kč Poháněný SP W Kč Nepoháněný S K Kč Poháněný SP K Kč Nepoháněný S W Kč Poháněný SP W Kč Nepoháněný S K Kč Poháněný SP K Kč

31 Manipulační systém S Válečkové dopravníky 3 Podstavné nohy Každý modul válečkového dopravníku může být vybaven různým počtem noh podle plánovaného zatížení. Výška nohou je stavitelná v rozmezí mm, což umožňuje přizpůsobení nerovnosti podlahy. Nohy také slouží k propojování modulů. 2m modul Připojování noh k dopravníkům 3m modul 3 nohy 4 nohy Dopravník Typ nohy Objednací číslo Cena S 750 / SP 750 ZA S Kč S 850 / SP 850 ZA S Kč S 1050 / SP 1050 ZA S Kč S 1250 / SP 1250 ZA S Kč Mechanismus pro fixaci výšky Mechanismus pro nastavení výšky

32 Manipulační systém S Válečkové dopravníky 4 Příslušenství pro poháněné tratě Obrázek Popis Typ Obj. číslo Cena Řídící jednotka základ pro vstupní a výstupní stranu jsou třeba řídící moduly A, a to v případě, že délka tratě nepřesahuje 12m pro tratě delší než 12m na jedné nebo obou stranách je nutné použít řídící modul B pro každou stranu delší než 12m Řídící modul A - ovládání 1 strany do 12m Řídící modul B - ovládání 1 strany nad 12m Na poptávku Na poptávku Na poptávku EBS-Systém pro doraz H-NCAS (viz. strana 6) v kombinaci s poháněnou tratí SP při najetí materiálu na čelist dorazu sníží EBS-systém rychlost posuvu trati a materiál začne dojíždět pomalu na požadovanou polohu dorazu. Synchronizace ARS motoru a podavače automatické pásové pily EBS-R Kč EBS-L EBS-rozšíření Kč Příslušenství pro bezpečnost a ergonomii práce Obrázek Popis Typ Obj. č. Cena Vertikální válečky zabraňují odkutálení materiálu z dopravníku vedou materiál rovnoběžně s čelistmi svěráku možnost rozšíření na stavitelné vertikální válečky VR S Na poptávku VR S Na poptávku VR S Na poptávku VR S Na poptávku V případě použití BVR-S vám bude účtován příplatek 658 Kč za každý VR-S. Stavitelné vertikální válečky rozšíření pro VR zajišťují lepší vedení materiálu ideální pro řezání materiálu ve svazku BVR S Na poptávku

33 Manipulační systém S Válečkové dopravníky 5 Obrázek Popis Typ Obj. č. Cena Zadní dorazová lišta * ASL S Na poptávku pro nepoháněné tratě ASL S 3W Na poptávku nahrazuje vertikální válečky kryje ložiskové domečky ASL S 3K Na poptávku Zadní dorazová lišta * ASL SP Na poptávku pro poháněné tratě ASL SP 3W Na poptávku nahrazuje vertikální válečky kryje ložiskové domečky ASL SP 3K Na poptávku * Zadní dorazové lišty jsou standardní součástí dorazu. Uvedené ceny platí při objednávání zvlášť. Pohonná jednotka pro válečkové dopravníky Pohonná jednotka pro poháněné tratě. pokud délky tratě nepřesahují 12m, je třeba jedné pohonné jednotky na vstupní a jedné na výstupní straně pokud délka tratě přesahuje 12m na jedné nebo obou stranách, je nutné použít přídavnou pohonnou jednotku na každé straně delší než 12m hnací výkon 3 kw Typové označení Objednací číslo Cena ARS Kč Průchod Průchod pro poháněné tratě s obchvatem řetězu. Průchod je vybaven bezpečnostním spínačem, který okamžitě vypne pohon tratě, jakmile jsou nadzvednuta dvířka průchodu. Šířka válečků Typ Obj. č. Cena 750 mm DWS Na poptávku 850 mm DWS Na poptávku 1050 mm DWS Na poptávku 1250 mm DWS Na poptávku

34 Manipulační systém S Válečkové dopravníky 6 Těžký automatický doraz materiálu HNCAS NC-řízený doraz materiálu, programovatelný až na 99 různých délek, hydraulická brzda a elektronicky řízený odskok čelisti. HNCAS je k dispozici také v opačném provedení. Položka Typ Obj. č. Cena Komplet 3m HNCAS 3R Kč Komplet 3m HNCAS 3L Kč Dobržďování Dobržďování EBS - R EBS - L viz. str. 4 Poznámka: Aby bylo možné využít plnou délku dorazu materiálu, doporučujeme jej instalovat na trať vždy o 1m delší než doraz. Krátké vertikální válečky Cena nestandardní délky Za každý metr přesahující standardní délku 3m účtujeme příplatek ve výši Kč. Krátké provedení vertiálních válečků je vhodné k dorazům materiálu a k jednostranným příčným podavačům. Šířka válečků Typ Obj. č. Cena 750 mm VRSK Na poptávku 850 mm VRSK Na poptávku 1050 mm VRSK Na poptávku 1250 mm VRSK Na poptávku

35 Manipulační systém S Válečkové dopravníky 7 Příčné podavače Příčné podavače jsou k dostání v provedení s jednostranným nebo oboustranným vyložením. Podavače s jednostranným vyložením umožňují nakládat materiál na trať nebo jej z trati odstraňovat pouze vpředu, podavače s oboustranným vyložením umoňují manipulaci s materiálem před i za válečkovou tratí. Materiál je hydraulicky nadzvednut a poté přesouván vozíkem na požadované místo. Příčné podavače Hydraulicky sklopné dorazové válečky Oboustranné příčné podavače jsou standardně vybaveny sklopnými dorazovými válečky. Dorazové válečky jsou v linii s čelistí pásové pily. Jednostranná verze bez dorazových válečků Dorazové válečky jsou zvedány hydraulicky. Oboustranná verze s dorazovými válečky Při objednávání příčných podavačů uveďte prosím požadovanou délku. Pokud objednáváte oboustranné příčné podavače, je nutné uvést délku před a za tratí. Maximální délka příčného podavače, jednostranného i oboustranného, je 9m. Při konfiguraci manipulačního systému zvažte rozestupy mezi příčnými podavači s ohledem na průhyb materiálu jeho vlastní vahou. Celková délka do 3 m Šířka válečku 750 mm 850 mm 1050 mm 1250 mm Aktivní strana Typ (x=délka přední strany, y=délka zadní strany) Obj. číslo Přední SQFS 750 x Přední & zadní SQFS 750 x / y Přední SQFS 850 x Přední & zadní SQFS 850 x / y Přední SQFS 1050 x Přední & zadní SQFS 1050 x / y Přední SQFS 1250 x Přední & zadní SQFS 1250 x / y Cena Na poptávku Na poptávku Na poptávku Na poptávku Prodloužení příčných podavačů Za každý metr překračující standardní délku účtujeme příplatek Kč.

36 Manipulační systém S Válečkové dopravníky 8 Pohonná jednotka Pohonná jednotka pro příčné podavače. pro vstupní i výstupní stranu je třeba po jedné pohonné jednotce, pokud délka tratě nepřesahuje 12m pro tratě delší než 12m na jedné nebo obou stranách je třeba použít přídavnou pohonnou jednotku na každé straně přesahující délku 12m Typové označení Objednací číslo Cena SARQ Na poptávku Hydraulický agregát Hydraulický agregát pro příčné podavače slouží k nadzvedávání materiálu pomocí vozíku a k ovládání dorazových válečků (KVRS) u oboustranných příčných podavačů. Poháněné strany KVRS Typové označení Obj. č. Cena 1 Ne SQ Na poptávku Ano SQ1 KVRS Na poptávku 2 Ne SQ Na poptávku Ano SQ2 - KVRS Na poptávku

37 Manipulační systém S Válečkové dopravníky 9 Centrální řídící jednotka Řídící jednotka se skládá ze základního modulu obsahujícího rozvodnou skříň, tlačítka atd. a z řídících modulů pro celý manipulační systém. pro vstupní a výstupní trať je třeba pro každou stranu zvlášť řídící modul A, pokud délka trati nepřesahuje 12m. pro tratě delší než 12m na jedné nebo obou stranách je třeba použít řídící modul B na každé straně přesahující délku 12m. Na přání je možno zabudovat ovládací panel pásové pily, dorazu nebo podavače do centrální řídící jednotky. Popis Obj. č. Cena Základní modul Na poptávku Řídící modul A do 12m Na poptávku Řídící modul B nad 12m Na poptávku Přídavné tlačítko Total Stop Pro zvýšení bezpečnosti práce je možno použít na manipulačním systému libovolné množství tlačítek Total Stop. Typové označení Obj. č. Cena EMG-STOP Kč Instalační kanály a sady Délka instalačních kanálů pro kabely a trubky se počítá na základě délky vstupní a výstupní tratě. Instalační sady umožňují energetické propojení manipulačního systému s pásovou pilou. Popis Obj. č. Cena Instalační kanál Kč / 1m Levá instalační sada Kč Pravá instalační sada Kč CIBET Proficentrum Záběhlická Praha 10 tel.: fax.: GSM: cibet@cibet.cz
