Fotonické sítě jako médium pro distribuci stabilních signálů z optických normálů frekvence a času

Transkript

1 Fotonické sítě jako médium pro distribuci stabilních signálů z optických normálů frekvence a času Ondřej Číp, Šimon Řeřucha, Radek Šmíd, Martin Čížek, Břetislav Mikel (ÚPT AV ČR) Josef Vojtěch a Vladimír Smotlacha (CESNET)

2 Statut: Veřejná Výzkumná Instituce (v.v.i.) Sídlo: Brno Rok založení: 1957 Počet pracovníků: 220 Současné hlavní směry výzkumu: 1. Elektronová mikroskopie a litografie 2. Magnetická rezonance a biomedicínské signály 3. Výzkum laserů a interferometrie Oddělení Koherenční optiky

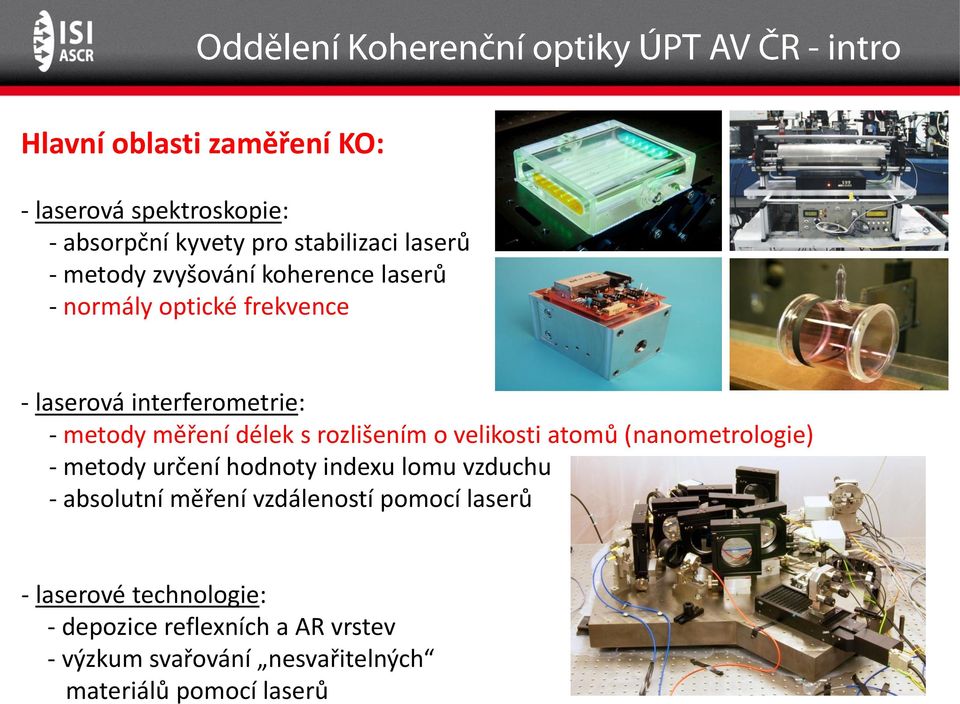

3 Hlavní oblasti zaměření KO: - laserová spektroskopie: - absorpční kyvety pro stabilizaci laserů - metody zvyšování koherence laserů - normály optické frekvence - laserová interferometrie: - metody měření délek s rozlišením o velikosti atomů (nanometrologie) - metody určení hodnoty indexu lomu vzduchu - absolutní měření vzdáleností pomocí laserů - laserové technologie: - depozice reflexních a AR vrstev - výzkum svařování nesvařitelných materiálů pomocí laserů

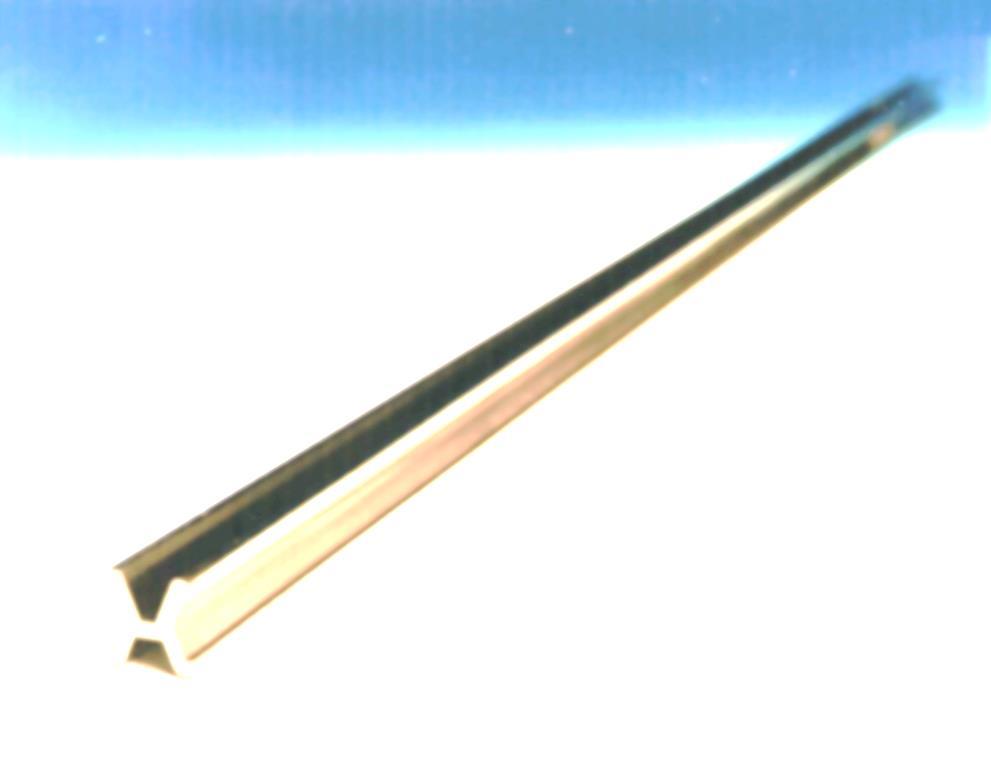

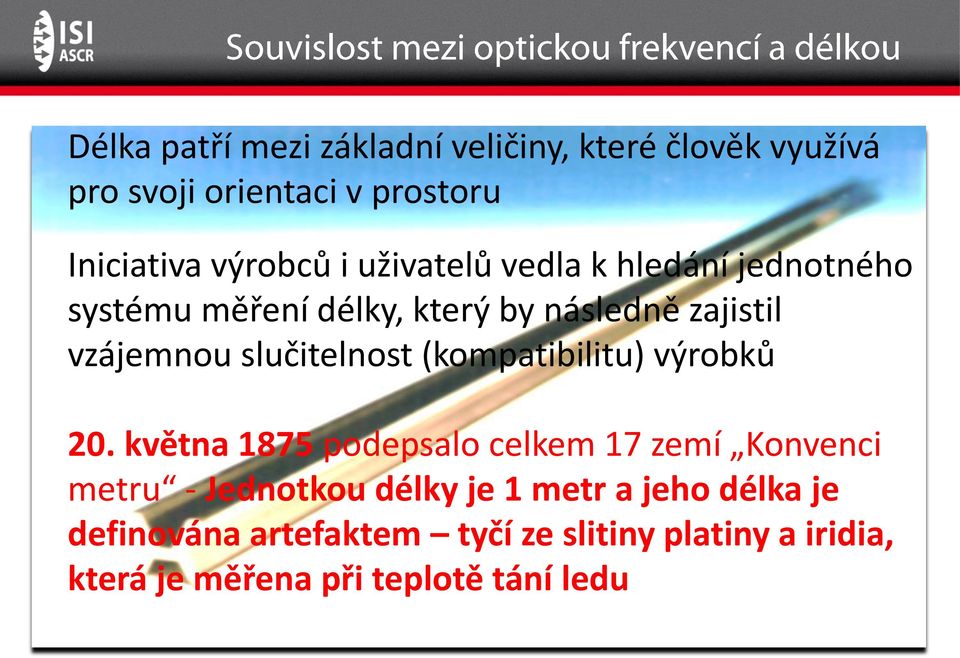

4 Délka patří mezi základní veličiny, které člověk využívá pro svoji orientaci v prostoru Iniciativa výrobců i uživatelů vedla k hledání jednotného systému měření délky, který by následně zajistil vzájemnou slučitelnost (kompatibilitu) výrobků 20. května 1875 podepsalo celkem 17 zemí Konvenci metru - Jednotkou délky je 1 metr a jeho délka je definována artefaktem tyčí ze slitiny platiny a iridia, která je měřena při teplotě tání ledu

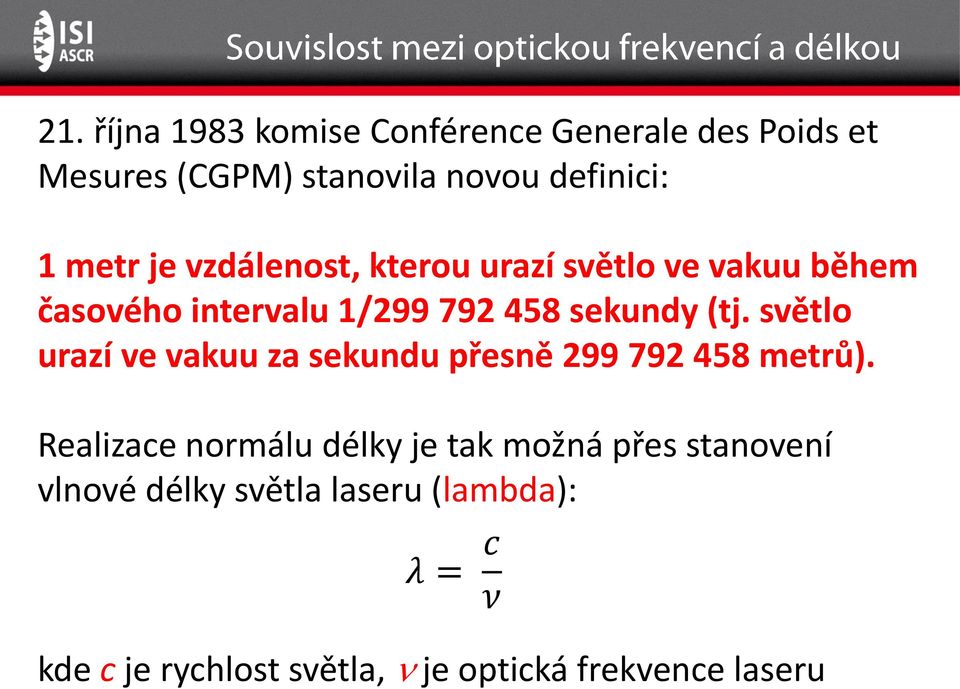

5 21. října 1983 komise Conférence Generale des Poids et Mesures (CGPM) stanovila novou definici: 1 metr je vzdálenost, kterou urazí světlo ve vakuu během časového intervalu 1/ sekundy (tj. světlo urazí ve vakuu za sekundu přesně metrů). Realizace normálu délky je tak možná přes stanovení vlnové délky světla laseru (lambda): λ = c ν kde c je rychlost světla, je optická frekvence laseru

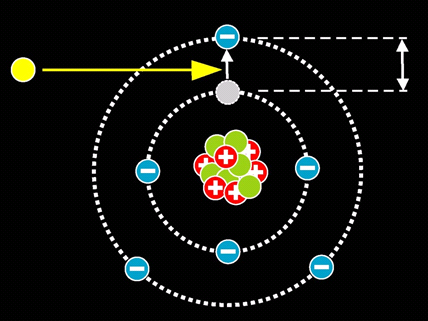

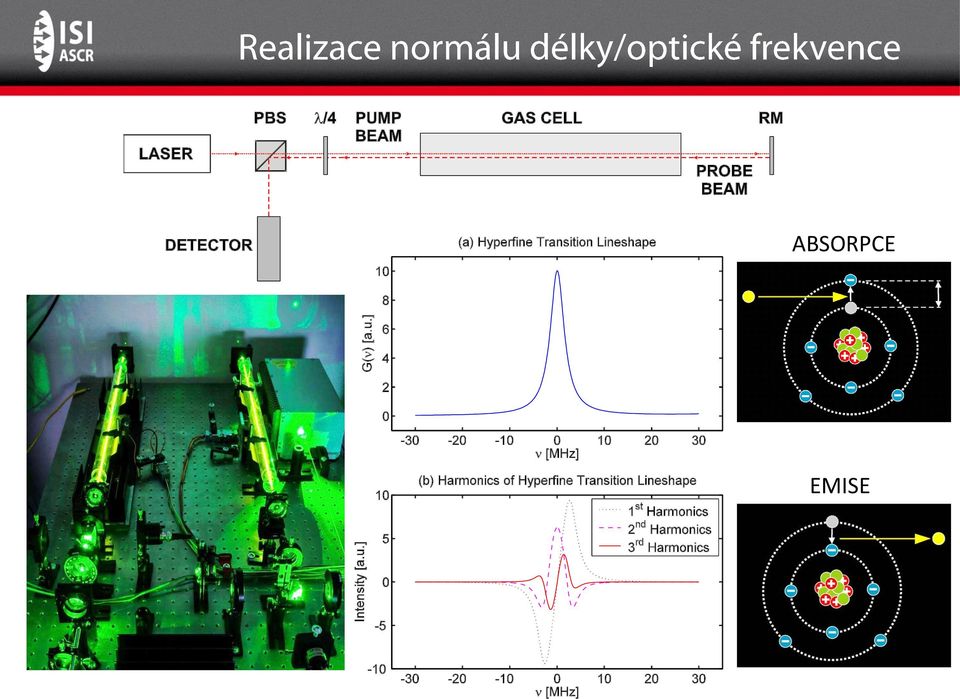

6 ABSORPCE EMISE

7 λ = c ν LASER standard LASEROVÝ pevné zrcadlo INTERFEROMETR polopropustné zrcadlo pohyblivé zrcadlo konstruktivní interference destruktivní interference

8 Pokud chceme měřit s tzv. metrologickou návazností, je nezbytné mít normálový laser vždy u měřicího systému (interferometru). Vyplývá povinnost periodicky kalibrovat normálový laser (u ČMI). Porovnání dvou laserů se provádí směšováním optických svazků s produkcí záznějové frekvence. Střední hodnota a stabilita záznějové frekvence určuje odchylku testovaného laseru od státního etalonu (ČMI). Vyžaduje převoz laseru do laboratoře, měřicí systém je po dobu pravidelné kalibrace laseru mimo provoz.

9 Díky existenci fotonických sítí lze zajistit přenos optické frekvence ze superstabilního laseru do všech míst, kam vedou optická vlákna pro komunikace. přenosová fotonická síť Státní etalon optické frekvence (Superstabilní Laser) Odběratel 1 Odběratel 2 Interferometrické NANOKOMPARÁTORY Odběratel

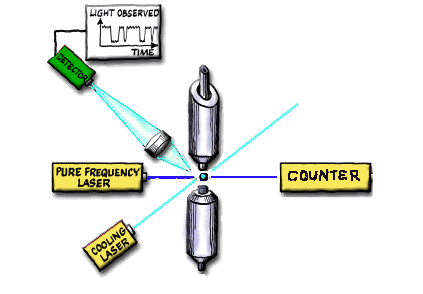

10 Přenos superstabilních optických frekvencí z optických hodin: - propojení národních metrologických laboratoří, které provozují tzv. hodinové (q-bit) lasery spektroskopie je prováděna na jediném zchlazeném iontu, který je excitován na zakázaný přechod. Jedná se o tzv. optické hodiny.

11 Síť optických hodin propojených optickými vlákny Díky stabilitám hodinových laserů v řádu lze detekovat např. velmi malé změny magnetického pole Země. Je nutné mít síť geograficky rozptýlených optických hodin a měřit odchylky frekvence laserů v reálném čase: - predikce zemětřesení - detekce nalezišť nerostných surovin - detektor gravitačních vln

12 Optická vlákna díky teplotní dilataci a absorpci mechanického či akustického vlnění vnášejí do přenosové trasy fázový šum, který výrazně zhoršuje stabilitu přenášených superstabilních frekvencí. Provádí se tzv. stabilizace délky/fáze optického vlákna:

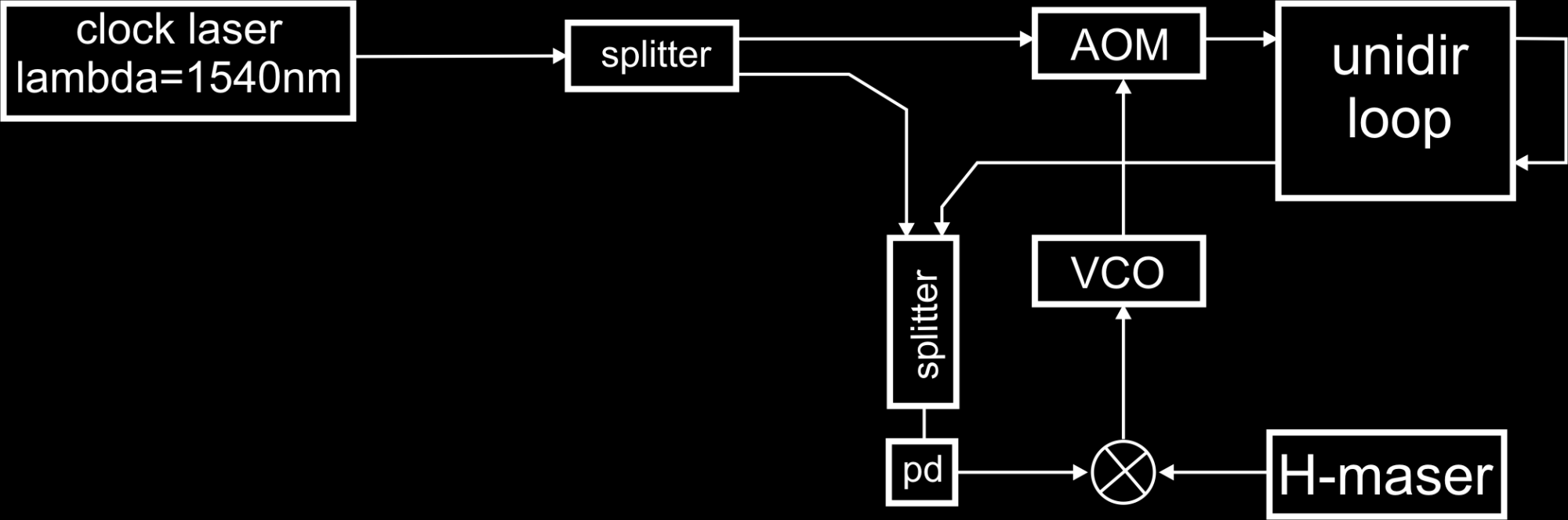

13 Optická vlákna díky teplotní dilataci a absorpci mechanického či akustického vlnění vnášejí do přenosové trasy fázový šum, který výrazně zhoršuje stabilitu přenášených superstabilních frekvencí. Provádí se tzv. stabilizace délky/fáze optického vlákna: Optická frekvence laseru se posune pomocí AOM modulátoru o mezifrekvenční kmitočet. Takový laserový signál se zašle přes smyčku a následně se směšuje s původním laserovým svazkem. Získaná odchylka se použije k výpočtu kompenzačního zásahu.

14

15 Zatím je připravena nestabilizovaná smyčka ÚPT-Zikova-ÚPT: Délka smyčky: 620 km Typ vlákna: nasvícené telekomunikační vlákno DWDM Typ kanálu: vyhrazená vlnová délka určená pro přenos frekvence Průměrná delay smyčky: 3038 s Záznam měřené odchylky zpoždění:

16

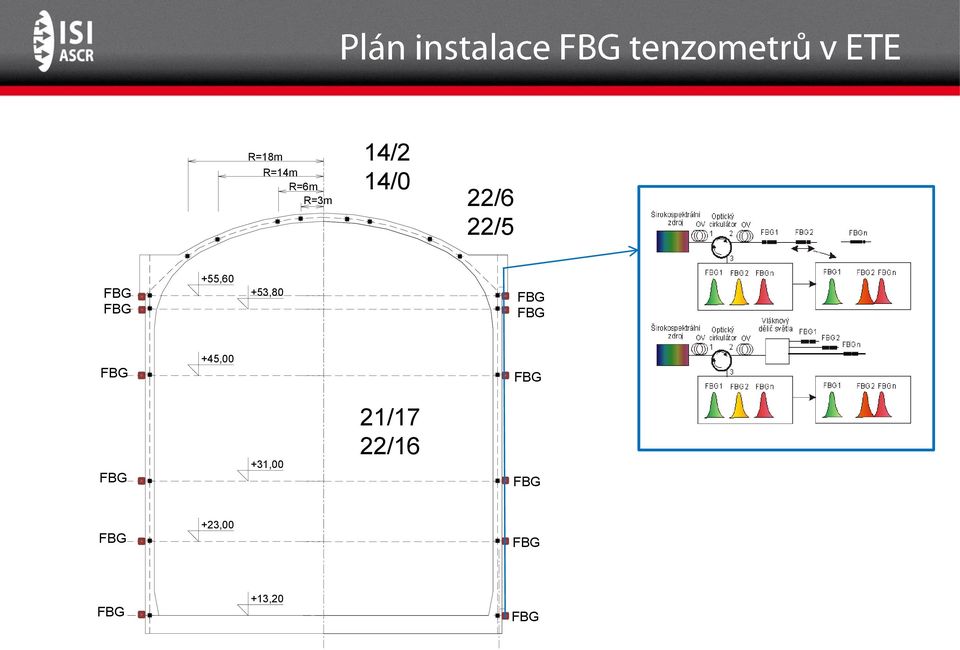

17 R=18m R=14m R=6m R=3m 14/2 14/0 22/6 22/5 +55,60 +53,80 +45,00 +31,00 21/17 22/16 +23,00 +13,20

18

19

20 Tento výzkum je podpořen formou institucionální podpory z projektu č. RVO: a projektu Evropské komise a Ministerstva školství, mládeže a tělovýchovy projekt č. CZ.1.05/2.1.00/ Spuštění přenosové trasy ÚPT- CESNET Zikova ÚPT je podporováno projektem Fondu rozvoje CESNET, projekt č. 500/213 Zvláštní poděkování kolegům z oddělení fotonických služeb a aplikací CESNET.
