1 PCS300 manuál PCS 300 verze 1.03 Manuál VARIANT plus, spol. s.r.o., U Obůrky 5, TŘEBÍČ, tel.: , technická linka (pracovní doba 7:30 16:00, hot line do 18:00) technik@variant.cz Tato dokumentace je vytvořena pro potřeby společnosti VARIANT plus, spol. s r.o. a jejích zákazníků. Dokumentace je určena pouze a výhradně pro subjekty s koncesí k instalaci EZS a řádně proškolené pracovníky. Žádná její část nesmí být dále jakkoli šířena nebo dále zveřejňována bez předchozího písemného souhlasu společnosti VARIANT plus. Přestože bylo vynaloženo veškeré úsilí, aby informace v tomto manuálu byly úplné a přesné, nepřebírá naše firma žádnou odpovědnost v důsledku vzniklých chyb nebo opomenutí. Společnost VARIANT plus si vyhrazuje právo uvést na trh zařízení se změněnými softwarovými nebo hardwarovými vlastnostmi kdykoliv a bez předchozího upozornění. Dokumentace vytvořena dne poslední korekce dne VRIANT plus s.r.o. VARIANT plus spol. s r.o. strana 1

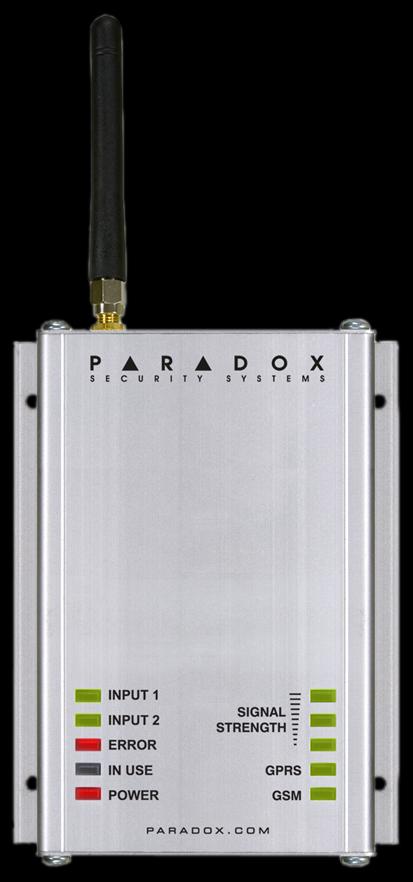

2 manuál 1. PCS300 Modul PCS300 je určen pro spojení ústředen, vybavených telefonním komunikátorem s přijímačem IPR512 přes IP/GPRS sítě Použití Přenos na PCO Přenos události na PCO se provádí prostřednictvím přijímače IPR512, při zahájení přenosu modul zvedne linku ústředny, pískne Hand-Shake, odposlechne zprávy ve formátu ACID, přenese do přijímače IPR512 a teprve po potvrzení přijetí pultem pískne ústředně KISS-OFF. IP - přenos událostí na IPR512 Modul zajišťuje pomocí sítě IP přenos událostí z ústředny přímo na přijímač IPR512. GPRS - přenos událostí na IPR512 Modul zajišťuje přes pásmo GPRS přenos událostí z ústředny přímo na přijímač IPR512. Informace o stavu vstupů 1 a 2 SMS, ACID Modul PCS300 přenese událost a předá SMS o stavu obou svých vstupů. Vstupy se aktivují připojením GND Funkce Posílání zpráv na PCO pomocí IP nebo GPRS. Podpora dvou IPR512 GPRS/IP přijímačů, každý s vlastním nastavením sekvencí zpráv 1.5. Signalizace Vlastnost INPUT 1 Signalizace stavu vstupu 1 INPUT 2 Signalizace stavu vstupu 2 ERROR Modul má poruchu IN USE Probíhá komunikace POWER Napájení modulu SIGNAL STRENGTH Znázorňuje sílu signálu GPRS modul je připojen do sítě GPRS GSM modul je připojen do sítě GSM 1.6. Konektory Konfigurace modulu pomocí interního webového rozhraní Dva nezávislé vstupy s možností odeslání ACID zprávy včetně SMS upozornění Upgrade firmware přes IP nebo GPRS 1 2 Podporuje standardní GSM služby SIM karty Odeslání SMS zpráv až na 8 čísel mobilních telefonů Podpora více jazyků pro webové rozhraní a SMS (dokončuje se) 256-bit (AES) šifrování GPRS / IP zpráv Pozor, funkce pro pevnou linku jsou zatím nedostupné, modul k ní nepřipojujte 1.3. Komptabilita Modul PCS 300 může být připojen k jakékoliv zabezpečovací ústředně, vybavené komunikátorem pro pevnou linku, která umí předávat události ve formátu ACID Číslo Vlastnost 1 Napájení Piny pro připojení externího napájení Vdc Vstupy Piny pro aktivaci/deaktivaci vstupů, vždy proti - Vdc 2 LAN konektor Konektor pro připojení sítě 3 Konektor komunikace 3 Konektor pro připojení ústředny (R-1,T-1) RING a TIP nepřipojujte 1.4. Vlastnosti SMS až na 8 telefonů tel. číslo k jedné nebo více událostem Napájení Odběr Výstupní výkon 12-15VDC 150 ma v klidu 300 ma přenos IP 1,4 A špičkově během přenosu GPRS/GSM 2W 850 / 900 MHz Pracovní teplota 0 50 C Kryptování dat SMS protokol Síť - spojení 1W 1800 / 1900 MHz 128-bit (MD5 a RC4), 256-bit (AES) 8-bit nebo 16-bit Lokální síť Pevná veřejná IP adresa strana 2 VARIANT plus spol. s r.o.

3 PCS Instalace manuál 2.1. Výběr místa Modul PCS300, je dodáván s vlastním boxem, na kterém je umístěn konektor pro připojení antény. Při výběru místa pro instalaci je potřeba zohlednit pracovní teplotu 0-50 C. Vždy před provedením instalace zkontrolujte sílu GSM signálu. Modul PCS300 může být instalován do boxu ústředny. SIM karet, kde je možné použít omezení maximální provolané částky. Tandemové SIM karty zajistí, že v případě poruchy nedojde k provolání vysokých částek. Upozorňujeme, že na provolané vysoké částky se záruka nevztahuje a náhradu nelze vyžadovat. Pokud v systému používáte bezdrátovou nadstavbu pro ústřednu i modul PCS300 musíte mezi anténami dodržet vzdálenost minimálně 1,5m. Je nepřípustné instalovat antény přijímače / vysílače vedle sebe Vložení SIM karty SIM kartu vkládejte při odpojeném napětí od PCS300! U SIM karty si v mobilním telefonu ověřte zasílání SMS zpráv. SIM karta musí mít zakázaný PIN. Vzhledem k tomu, že GSM brány jsou elektronická zařízení pracující dlouhodobě bez dozoru a nelze vyloučit závadu vzniklou například přepětím, doporučujeme vždy používat SIM karty s omezenou platbou. Je možné využít SIM s kreditem, kde je potřeba vyčerpání kreditu hlídat a kredit dobíjet. Elegantní řešení je využití tandemových 2.3. Připojení Modul je nutné napájet ze zálohovaného zdroje, vstupy lze využít pro např. signalizaci ztráty napájení. Tyto dvě svorky ponecháme volné VARIANT plus spol. s r.o. strana 3

4 manuál 3. Nastavení modulu PCS300 GPRS/IP modul PCS300 se konfiguruje a registruje k přijímači IPR512 pomocí interního webového serveru Základní nastavení webového rozhraní Pro první přístup na webové rozhraní musí být modul PCS300 buď připojen do stejné sítě s počítačem, kterým provádíme konfiguraci, nebo s ním propojen pomocí kříženého patch kabelu. Pomocí Vyhledávače IP100.exe vyhledejte všechny IP moduly v místní síti. Dvakrát klikněte myší na vybraný PCS300 (pokud se připojujeme kříženým kabelem, musíme před tímto krokem nastavit IP adresu modulu - přes pravé tlačítko nabídka Module setup). Dojde k otevření webových stránek modulu a jste vyzváni k zadání uživatelského kódu (defaultně admin) a hesla (defaultně paradox) modulu. Po autorizaci se objeví nabídka pro změnu přístupového hesla, doporučujeme hned provést. Toto lokální spojení proveďte a oživte před dalším navazováním spojení přes internet Menu síťová nastavení (Network Settings Menu) Toto menu umožňuje nastavit hodnoty pro přístup na modul z Ethernetu a přístup modulu na pásmo GPRS. ETHERNET - General (Hlavní informace) Site Label MAC Address Serial Number IP Settings (Nastavení IP) Název identifikace modulu PCS300 MAC adresa modulu PCS300 Sériové číslo modulu PCS300 DHCP - Enabled Povolení přidělování IP adresy DHCP serverem IP Address IP adresa modulu Subnet Mask Maska podsítě Gateway Adresa brány DNS Server Adresa DNS serveru HTTP Port Číslo portu pro webové rozhraní modulu PCS300 Sotware Port Číslo portu pro aktualizaci firmware modulu PCS300 IP Receiver Status (Stav IP přijímačů) IP Receiver #1 Zobrazuje stav IP přijímače na pozici 1 IP Receiver #2 Zobrazuje stav IP přijímače na pozici 2 GPRS Network Provider Information (Nastavení GPRS) - dostupné jen s osazeným GPRS modulem Access Point Name Username Password Adresa přístupového bodu GPRS, liší se podle operátora a tarifu. Přesné jméno APN zjistíte u Vašeho operátora. Jméno přístupového bodu GPRS Heslo přístupového bodu GPRS strana 4 VARIANT plus spol. s r.o.

5 PCS300 manuál GPRS Network (Stav GPRS) Signal Strenght Kvalita signálu IP address IP adresa GPRS modulu (jen pokud má SIM pevnou veřejnou IP) SIM Card Informations (údaje SIM) Message Center Number Číslo centra SMS zpráv Provider Jméno poskytovatele připojení Phone Number Telefonní číslo SIM karty (dle nastavení služeb u poskytovatele) IMEI IMEI SIM karty IMSI IMSI SIM karty IP Receiver Status (Stav IP přijímačů) IP Receiver #1 Po registraci zobrazuje stav IP přijímače na pozici 1 IP Receiver #2 Po registraci zobrazuje stav IP přijímače na pozici Menu nastavení parametrů IP přijímačů (Receiver Settings Menu) V tomto okně definujeme hodnoty, potřebné pro komunikaci mezi přijímači IPR512 a modulem PCS300. Modul může být zaregistrován na dvou nezávislých přijímačích. Okno je opticky rozděleno na dva sloupce, v levém sloupci se nastavují parametry pro přijímač č. 1, v pravém pak pro přijímač č. 2. Tyto informace Vám poskytne PCO, na které se registrujete. IP Receiver Configuration (Nastavení IP přijímače) WAN1 IP Address IP adresa vstupu WAN1 přijímače IPR512. WAN1 Port Přidělené číslo portu vstupu WAN1 přijímače IPR512. WAN2 IP Address IP adresa vstupu WAN2 přijímače IPR512. WAN2 Port Přidělené číslo portu vstupu WAN2 přijímače IPR512. Register password Heslo pro registraci na přijímač IPR512 IP Reporting (Předávání událostí po IP) IP Reporting Zatržením políčka povolíme předávání událostí v pásmu IP IP Account Number Číslo účtu, pod kterým je objekt veden v přijímači IP Security Profile ID Číslo zvoleného bezpečnostního profilu. Register Po stisku tlačítka jsou odeslány registrační údaje na přijímač IPR512 GPRS Reporting (Předávání událostí po GPRS) GPRS Reporting Zatržením políčka povolíme předávání událostí v pásmu GPRS GPRS Account Number Číslo účtu, pod kterým je objekt veden v přijímači GPRS Security Profile ID Číslo zvoleného bezpečnostního profilu. Register Po stisku tlačítka jsou odeslány registrační údaje na přijímač IPR512 Pokud objekt zaregistrujete současně přes IP a GPRS, musí mít pro každé pásmo jiné číslo účtu!!! VARIANT plus spol. s r.o. strana 5

6 manuál PCS Menu přenosové schéma (Reporting Sequence Menu) Modul umožňuje nastavit dvě schémata pro předávání událostí na PCO, které odlišíme telefonním číslem Trigger Telephone Number Channels Sequence Primary Backup #1 Backup #2 Telefonní číslo z ústředny, po jehož detekci modul vyzvedne linku a zahájí přenos. Na ústředně musí být nastavena tónová volba. Vybereme roletkou hlavní přenosovou cestu a počet pokusů o spojení, než modul přejde na zálohu #1 Vybereme roletkou první záložní přenosovou cestu a počet pokusů o spojení, než modul přejde na zálohu #2 Vybereme roletkou druhou záložní přenosovou cestu strana 6 VARIANT plus spol. s r.o.

7 PCS300 manuál 3.5. Menu nastavení vstupů (Input Settings Menu) Modul má dva vstupy, které lze, nezávisle na sobě, nastavit na několik typů aktivačních událostí. Modul pak pošle na přijímač definované číslo a SMS na zatržená telefonní čísla. Vstupy se vyhodnocují proti zemi: je-li NO, připojením mínus pólu vstup aktivujeme, odpojením deaktivujeme je-li NC, odpojením mínus pólu vstup aktivujeme, připojením deaktivujeme Typ: Zone (zóna) General (Typ aktivace) Input mode Zone Input type Volíme, zda je vstup vyhodnocován jako NC nebo NO Reporting (Předávané události) Input Account Number Input Activation Input Deactivation Reporting Sequence Message (Textové zprávy) Číslo objeku, které bude předáno na PCO z přijímače IPR512, zadávejte 4-místné číslo Zatržením aktivujeme a vložíme kód události, který se přenese při aktivaci konkrétního vstupu. Kód můžeme také vybrat ze seznamu, dostupné tlačítkem Select CID Code. Zatržením aktivujeme a vložíme kód události, který se přenese při deaktivaci konkrétního vstupu. Kód můžeme také vybrat ze seznamu, dostupné tlačítkem Select CID Code. Volíme předvolené schéma přenosů, vázáno na menu Reporting Sequence Input Activation Input Deactivation SMS Phone Zatržením aktivujeme a vepíšeme text, který se pošle při aktivaci konkrétního vstupu Zatržením aktivujeme a vepíšeme text, který se pošle při deaktivaci konkrétního vstupu Zatržením políček povolíme posílání SMS zpráv na konkrétní telefony VARIANT plus spol. s r.o. strana 7

8 manuál PCS Typ: Steady/Pulse General (Typ aktivace) Input mode Steady/Pulse Input type Volíme, zda je vstup vyhodnocován jako NC nebo NO Reporting (Předávané události) Input Account Number Číslo objeku, které bude předáno na PCO z přijímače IPR512, zadávejte 4-místné číslo Steady Alarm Zatržením aktivujeme a vložíme kód události, který se přenese při vzniku pevného poplachu na konkrétním vstupu. Kód můžeme také vybrat ze seznamu, dostupné tlačítkem Select CID Code. Steady Restore Zatržením aktivujeme a vložíme kód události, který se přenese při ukončení pevného poplachu na konkrétním vstupu. Kód můžeme také vybrat ze seznamu, dostupné tlačítkem Select CID Code. Pulse Alarm Zatržením aktivujeme a vložíme kód události, který se přenese při vzniku pulsního poplachu na 200ms 1,6 s (stř 1:1) konkrétním vstupu. Kód můžeme také vybrat ze seznamu, dostupné tlačítkem Select CID Code. Pulse Restore Zatržením aktivujeme a vložíme kód události, který se přenese při ukončení pulsního poplachu na konkrétním vstupu. Kód můžeme také vybrat ze seznamu, dostupné tlačítkem Select CID Code. Reporting Sequence Volíme předvolené schéma přenosů, vázáno na menu Reporting Sequence Message (Textové zprávy) Steady Alarm Steady Restore Pulse Alarm Pulse Restore SMS Phone Zatržením aktivujeme a vepíšeme text, který se pošle při vzniku pevného poplachu na konkrétním vstupu Zatržením aktivujeme a vepíšeme text, který se pošle při ukončení pevného poplachu na konkrétním vstupu Zatržením aktivujeme a vepíšeme text, který se pošle při vzniku pulsního poplachu na konkrétním vstupu Zatržením aktivujeme a vepíšeme text, který se pošle při ukončení pulsního poplachu na konkrétním vstupu Zatržením políček povolíme posílání SMS zpráv na konkrétní telefony Typ: Immediate Takeover Tato funkce je svázána s pevnou telefonní linkou, nepoužívat. strana 8 VARIANT plus spol. s r.o.

9 PCS300 manuál 3.6. Poplachové stavy modulu (Alert) Modul při vzniku té které poruchy pošle na povolená telefonní čísla předdefinovanou SMS zprávu. General (Typ aktivace) Troubles Trouble Restoral Pre-Paid SIM Card Notification Poruchy Obnovy Slouží k přeposílání SMS, které přijdou z tel. čísla, definovaného v poli Source. Číslo je třeba zadat v mezinárodním formátu. Doporučujeme nastavit přeposílání zpráv od operátora. VARIANT plus spol. s r.o. strana 9

10 manuál PCS Menu Telefonní čísla pro SMS (SMS Phone #s Menu) V tomto okně zadáme jednotlivá telefonní čísla, určená pro rozesílku SMS zpráv. V menu Nastavení vstupů pak přiřazujeme tyto čísla k definovaným SMS zprávám. Po zadání a uložení telefonního čísla a jeho popisu můžeme kliknutím na objevivší se tlačítko Test vyzkoušet bezproblémovou funkci. SMS Telephone Number List (Seznam telefonních čísel) Telephone number Jednotlivá telefoní čísla Description telefonního čísla pro vyšší přehlednost strana 10 VARIANT plus spol. s r.o.

11 PCS300 manuál 3.8. Menu ostatní nastavení (Other Settings Menu) Language (Jazyk) Select Language Date and Time (Datum a čas) Výběr jazyka pro webové rozhraní v přípravě Use NTP Server Zatržením povolíme synchronizaci času pomocí NTP serveru Server IP/Name Zadejte adresu NTP serveru Time zone Určete časové pásmo, v kterém je modul instalován Synchronize with GSM Zatržením povolíme synchronizaci času přes poskytovatele GSM Manual Po zatržení vkládáme čas ručně Daylight Saving Time DST (Letní/zimní čas) DST Zatržením povolíme přechod letního a zimního času Start Vložíme den, měsíc a čas, kdy dochází k přechodu na letní čas. Pokud definujeme den v týdnu, dojde k přechodu v první tento den po zadaném datu a to v určený čas. End Vložíme den, měsíc a čas, kdy dochází k ukončení letního času. Pokud definujeme den v týdnu, dojde k přechodu v první tento den po zadaném datu a to v určený čas. Web Page Access (Přístupové údaje) Login ID New password Confirm password Advanced Seznam uživatelů s možností vložení dalšího Pole pro vložení nového kódu Pole pro potvrzení nového kódu Slouží k doladění parametrů přenosu Ademco CID mezi ústřednou a PCS300. Je nutno použít odposlech. VARIANT plus spol. s r.o. strana 11

12 manuál PCS Rady technika Ústředny, se kterými jsme PCS300 testovali: Typ ústředny Other settings Předávání zpráv EVO96 v1.56 Standard OK DGP-NE96 v1.50 Standard OK DGP-848 v4.14 Standard OK DGP-48 v2.15 Standard OK SPC 1728 v2.10 Standard OK 738ULT v4.10 Standard OK strana 12 VARIANT plus spol. s r.o.
