1 07 CNC stroje Nabízíme široký výběr kvalitních a spolehlivých CNC frézek, soustruhů a routerů jak pro kusovou, tak i pro sériovou výrobu za příznivé ceny.

2 Firma NUMCO je divizí společnosti První hanácká BOW, s.r.o., která se zabývá dovozem CNC obráběcích strojů a příslušenství. Od svého založení dodala stroje do škol, menších i větších dílen nebo do výrobních podniků, jak v České republice, na Slovensku, tak i po celé střední Evropě. Nabízíme CNC obráběcí stroje značky CY, SIEG a EXCITECH, které splňují nejvyšší úroveň kvality, preciznosti, jakost ISO 9001 a ISO , nabízí vynikající cenovou a výkonnostní úroveň a jsou dodávány v bohaté základní výbavě. Použití těchto strojů znamená úsporu technického vybavení, zkrácení přípravných časů pro výrobu, zaručuje kvalitu výrobků a podstatně zlepšuje produktivitu. Nabízíme individuální přístup ke každému zákazníkovi. Naše technické oddělení Vám pomůže s výběrem vhodného CNC stroje, který bude splňovat vaše požadavky a technické parametry. Pro plnou spokojenost zákazníků je připraven servisní tým, který díky svým dlouholetým zkušenostem dokáže ve velmi krátké době vyřešit jakýkoliv technický problém přímo v provozu, nebo dle potřeby poradit našim zákazníkům. Aktuální ceny našich strojů naleznete na

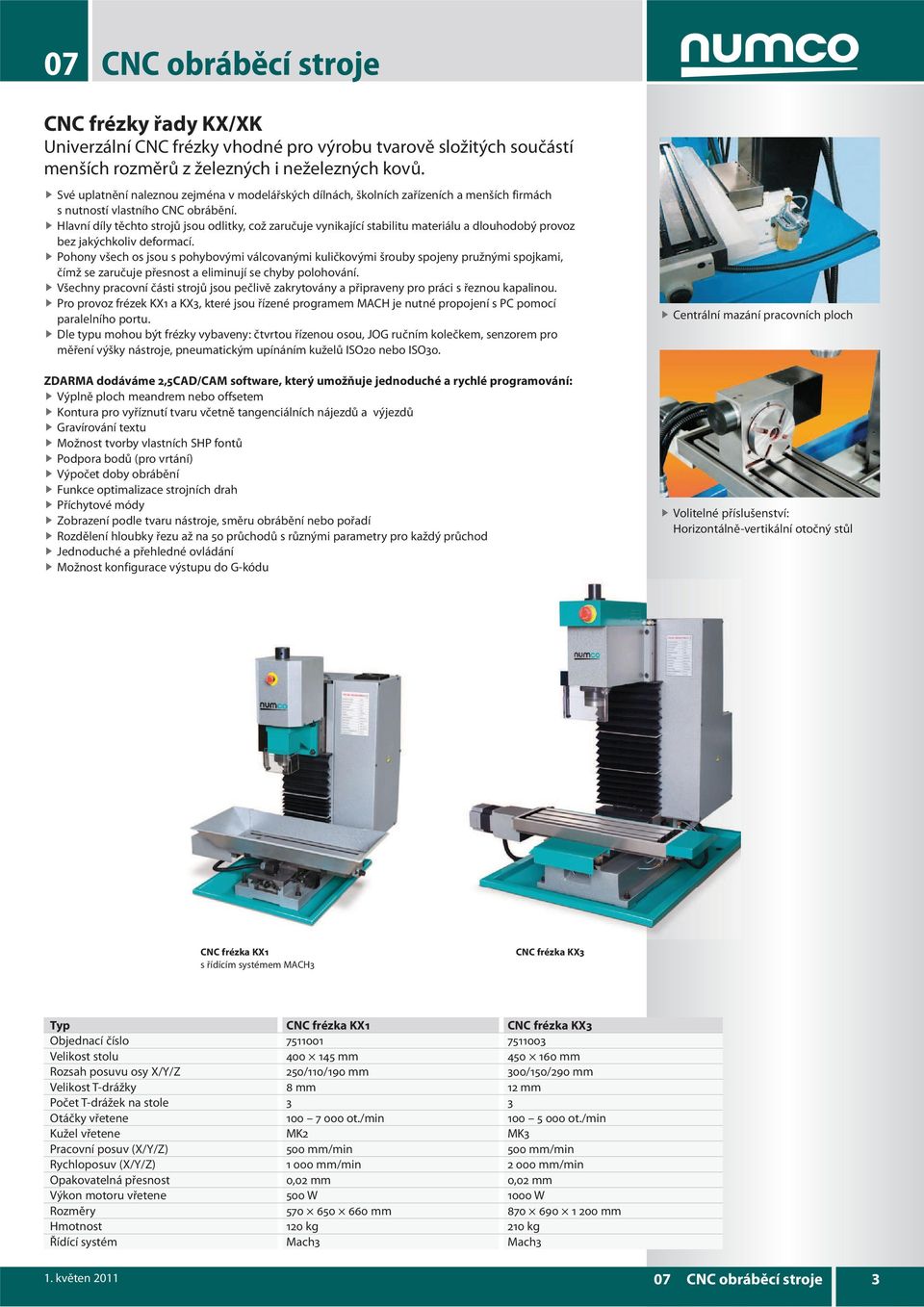

3 CNC frézky řady KX/XK Univerzální CNC frézky vhodné pro výrobu tvarově složitých součástí menších rozměrů z železných i neželezných kovů. Své uplatnění naleznou zejména v modelářských dílnách, školních zařízeních a menších firmách s nutností vlastního CNC obrábění. Hlavní díly těchto strojů jsou odlitky, což zaručuje vynikající stabilitu materiálu a dlouhodobý provoz bez jakýchkoliv deformací. Pohony všech os jsou s pohybovými válcovanými kuličkovými šrouby spojeny pružnými spojkami, čímž se zaručuje přesnost a eliminují se chyby polohování. Všechny pracovní části strojů jsou pečlivě zakrytovány a připraveny pro práci s řeznou kapalinou. Pro provoz frézek KX1 a KX3, které jsou řízené programem MACH je nutné propojení s PC pomocí paralelního portu. Dle typu mohou být frézky vybaveny: čtvrtou řízenou osou, JOG ručním kolečkem, senzorem pro měření výšky nástroje, pneumatickým upínáním kuželů ISO20 nebo ISO30. ZDARMA dodáváme 2,5CAD/CAM software, který umožňuje jednoduché a rychlé programování: Výplně ploch meandrem nebo offsetem Kontura pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů Gravírování textu Možnost tvorby vlastních SHP fontů Podpora bodů (pro vrtání) Výpočet doby obrábění Funkce optimalizace strojních drah Příchytové módy Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod Jednoduché a přehledné ovládání Možnost konfigurace výstupu do G-kódu Centrální mazání pracovních ploch Volitelné příslušenství: Horizontálně-vertikální otočný stůl CNC frézka KX1 s řídícím systémem MACH3 CNC frézka KX3 Typ CNC frézka KX1 CNC frézka KX3 Objednací číslo Velikost stolu mm mm Rozsah posuvu osy X/Y/Z 250/110/190 mm 300/150/290 mm Velikost T-drážky 8 mm 12 mm Počet T-drážek na stole 3 3 Otáčky vřetene ot./min ot./min Kužel vřetene MK2 MK3 Pracovní posuv (X/Y/Z) 500 mm/min 500 mm/min Rychloposuv (X/Y/Z) mm/min mm/min Opakovatelná přesnost 0,02 mm 0,02 mm Výkon motoru vřetene 500 W 1000 W Rozměry mm mm Hmotnost 120 kg 210 kg Řídící systém Mach3 Mach3 1. květen CNC obráběcí stroje 3

4 M2 CNC CNC frézka vybavená profesionálním řídícím systémem SIEMENS, ideální pro malé série nebo učební potřeby. Kuličkové šrouby HIWIN ve všech osách Robustní a precizní rybinové vedení, vymezení vůle pomoci klínových lišt Variabilní elektronické pohony Kompaktní design krytování Elektronické kolečko dálkového ovládání zkracuje čas přípravy na minimum Pracovní plocha je dobře viditelná ze tří stran Ve přední částí podstavce je umístěno chlazení, v zadní části Optimum CNC-Controler III Centrální rozvod mazání Světlo indikující provozní stav Dva převodové stupně Zařazený rychlostní stupeň vřetene se zobrazuje v řídícím systému SIEMENS Ochrané krytováni Integrovaný bezpečnostní spínač Signalizační světlo SIEMENS 802S base line Moderní frézovací technologie SIEMENS Vysoká efektivita a flexibilita Jednoduché programování a ovládání Jednoduchá správa dat Typ M2 CNC Objednací číslo Cena bez DPH viz ceník Elektronické kolečko dálkového ovládání zkracuje čas přípravy na minimum Tlačítko nouzového vypnutí Potvrzovací tlačítko Řídící systém Max. průměr nožové hlavy Max. průměr stopkové frézky Uchycení vřetene Vyložení Rozměry křížového stolu (š d) Rozměry T-drážky Otáčky vřetene (2 rychlosti) Rozsah posuvu v ose Z Rozsah posuvu v ose Y Rozsah posuvu v ose X Rychlost posuvu v ose Z Rychlost posuvu v ose Y Rychlost posuvu v ose X Max. zatížení stolu Motor chlazení Rozměry (š x v x h) Výkon motoru Hmotnost Součást dodávky SIEMENS 802S base line 52 mm 16 mm MK2 185 mm 500 x 180 mm 12 mm, rozteč 63 mm ot./min, ot./min 280 mm 155 mm 280 mm mm/min mm/min mm/min. 55 kg 40 W x x 745 mm 850 W / 230 V 340 kg Morse kužel MK2,B16 M10 Utahovací tyč se závitem M10 Seřizovací nářadí Chlazení integrované v podstavci stroje Kapacita nádrže chlazení 15 l Dvoustupňová převodovka pro maximální využití výkonu motoru vřetne 4 07 CNC obráběcí stroje 1. květen 2011

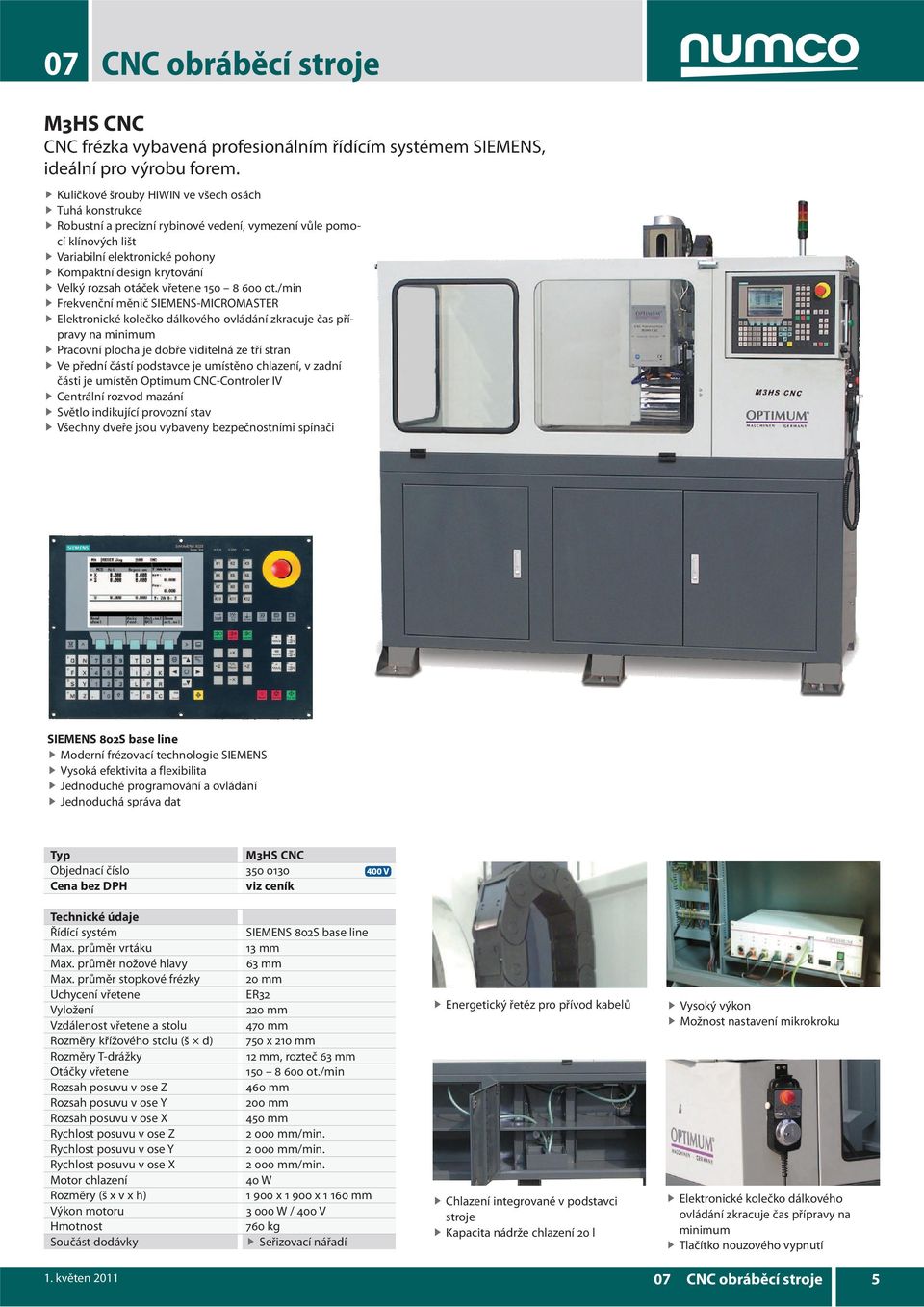

5 M3HS CNC CNC frézka vybavená profesionálním řídícím systémem SIEMENS, ideální pro výrobu forem. Kuličkové šrouby HIWIN ve všech osách Tuhá konstrukce Robustní a precizní rybinové vedení, vymezení vůle pomocí klínových lišt Variabilní elektronické pohony Kompaktní design krytování Velký rozsah otáček vřetene ot./min Frekvenční měnič SIEMENS-MICROMASTER Elektronické kolečko dálkového ovládání zkracuje čas přípravy na minimum Pracovní plocha je dobře viditelná ze tří stran Ve přední částí podstavce je umístěno chlazení, v zadní části je umístěn Optimum CNC-Controler IV Centrální rozvod mazání Světlo indikující provozní stav Všechny dveře jsou vybaveny bezpečnostními spínači SIEMENS 802S base line Moderní frézovací technologie SIEMENS Vysoká efektivita a flexibilita Jednoduché programování a ovládání Jednoduchá správa dat Typ M3HS CNC Objednací číslo Cena bez DPH viz ceník Řídící systém Max. průměr vrtáku Max. průměr nožové hlavy Max. průměr stopkové frézky Uchycení vřetene Vyložení Vzdálenost vřetene a stolu Rozměry křížového stolu (š d) Rozměry T-drážky Otáčky vřetene Rozsah posuvu v ose Z Rozsah posuvu v ose Y Rozsah posuvu v ose X Rychlost posuvu v ose Z Rychlost posuvu v ose Y Rychlost posuvu v ose X Motor chlazení Rozměry (š x v x h) Výkon motoru Hmotnost Součást dodávky SIEMENS 802S base line 13 mm 63 mm 20 mm ER mm 470 mm 750 x 210 mm 12 mm, rozteč 63 mm ot./min 460 mm 200 mm 450 mm mm/min mm/min mm/min. 40 W x x mm W / 400 V 760 kg Seřizovací nářadí Energetický řetěz pro přívod kabelů Chlazení integrované v podstavci stroje Kapacita nádrže chlazení 20 l Vysoký výkon Možnost nastavení mikrokroku Elektronické kolečko dálkového ovládání zkracuje čas přípravy na minimum Tlačítko nouzového vypnutí 1. květen CNC obráběcí stroje 5

6 M4 CNC / M4HS CNC CNC frézka vybavená profesionálním řídícím systémem SIEMENS, ideální pro výrobu forem. Tuhá konstrukce Kuličkové šrouby HIWIN ve všech osách Robustní a precizní rybinové vedení, vymezení vůle klínovými lištami Variabilní elektronické pohony Kompaktní design krytování Velký rozsah otáček vřetene Frkevenční měnič SIEMENS-MICROMASTER Elektronické kolečko dálkového ovládání zkracuje čas přípravy na minimum Pracovní plocha je dobře viditelná ze tří stran V přední částí podsatvce je umístěno chlazení, v zadní části Optimum CNC-Controler IV ER32 pro vysokorychlostní a standardní frézování SK40 pro práci s více nástroji Jednoduchá výměna nástroje pomoci pneumatického upínání SK40 (u M4 CNC) Centrální rozvod mazání Světlo indikujcí provozní stav Všechny dveře jsou vybavený bezpečnostními spínači U frézky M4HS CNC je osa Z usazena na linárním vedení SIEMENS 802S base line Moderní frézovací technologie SIEMENS Vysoká efektivita a flexibilita Jednoduché programování a ovládání Jednoduchá správa dat Frekvenční měnič SIEMENS MICROMASTER Typ M4 CNC M4HS CNC Objednací číslo Cena bez DPH viz ceník viz ceník Energetický řetěz pro přívod kabelů Řídící systém SIEMENS 802S base line Max. průměr vrtáku 30 mm 13 mm Max. průměr nožové hlavy 63 mm - Max. průměr stopkové frézky 32 mm 20 mm Uchycení vřetene SK40 ER32 Vyložení 260 mm Rozměry křížového stolu (š d) 750 x 210 mm Rozměry T-drážky 18 mm, rozteč 80 mm Otáčky vřetene (2 rychlosti) ot./min ot./min Rozsah posuvu v ose Z 530 mm Rozsah posuvu v ose Y 240 mm Rozsah posuvu v ose X 500 mm Rychlost posuvu v ose Z mm/min. Rychlost posuvu v ose Y mm/min. Rychlost posuvu v ose X mm/min. Motor chlazení 40 W Rozměry (š x v x h) x x mm Výkon motoru W / 230 V W / 400 V Hmotnost 780 kg 800 kg Součást dodávky Seřizovací nářadí Vysoký výkon řídící jednotky Možnost nastavení mikrokroku Halogenové osvětlení pracovního prostoru Chlazení integrované v podstavci stroje Kapacita nádrže chlazení 20 l Centrální mazaní 6 07 CNC obráběcí stroje 1. květen 2011

7 Opti F 100 CNC Univerzální frézka s CNC řízením Siemens SINUMERIK 802S base line. Masivní provedení Výkonný hnací motor W s plynulou elektronickou regulací otáček pomocí frekvenčního měniče Všechny dráhy s nerezovým krytem Kuličkové šrouby s automatickým centrálním mazáním Integrované osvětlení stroje Integrované chlazení Elektropneumatické upínání nástrojů (vyjmutí a upnutí nástroje stisknutím tlačítka) Elektronické kolečko dálkového ovládání zkracuje dobu přípravy na minimum Koncové a referenční spínače v bezdotykovém provedení Snadno ovladatelné řízení Siemens Vrtací a frézovací cykly s grafickým znázorněním 2,5 D obrábění pomocí CAD/CAM programování (součást dodávky) Programování podle DIN Obrysové prvky jako programovací pomůcka Vrtání hlubokých děr Řada otvorů kruh Řada otvorů přímka Vrtání, zahlubování Frézování výřezů, drážek a kruhových výřezů Masivní křížový stůl, silně dimenzovaný s přesně opracovaným povrchem T-drážky 14 mm Všechny osy mají kuličkové šrouby s centrálním mazáním Rozvod tlakového vzduchu Pneumatické upínání nástrojů Integrované osvětlení pracovní plochy Integrované výkonné chlazení Všechny dráhy s pohyblivým nerezovým krytem Typ F 100 CNC Objednací číslo Cena bez DPH viz ceník Max. průměr vrtáku (ocel) Max. průměr nožové hlavy Max. průměr stopkové frézky Uchycení vřetene Vyložení Vzdálenost vřetene a stolu Rozměry křížového stolu (š d) Rozměry T-drážky Otáčky vřetene Rozsah posuvu v ose Z Rozsah posuvu v ose Y Rozsah posuvu v ose X Rychlost posuvu v ose Z Rychlost posuvu v ose Y Rychlost posuvu v ose X Max. zatížení stolu Motor chlazení Výkon motoru Celkový příkon Hmotnost 32 mm 63 mm 32 mm BT mm mm mm 14 mm, rozteč 85 mm ot./min 400 mm 300 mm 450 mm mm/min mm/min mm/min. 260 kg 40 W W / 400 V W / 400 V kg CNC frézka F 100 CNC nabízí moderní technologii s řízením Siemens SINUMERIK 802S base line. Perfektní CNC řízení: Krátká doba učení Rychlá, snadná příprava nářadí a obrobků Programování podporuje cykly a obrysy Kompletní jednotka malých rozměrů 3 servoosy (pulzní/směrové signály) a 1 vřeteno (±10 V) Paměť pro dílčí programy 256 kb Look Ahead inteligentní ovládání strojních posuvů s dopředným výpočtem optimální rychlosti a zrychlení Funkce ručního kolečka Až 15 nástrojů, 30 břitů Sériové rozhraní RS 232 C Panel operátora a ovládací čelní panel v provedení IP65 Úplná CNC klávesnice s 12 volně programovatelnými a označitelnými uživatelskými tlačítky s LED diodami Grafická kontrola cyklů Podpora obrysů Programování PLC 1. květen CNC obráběcí stroje 7

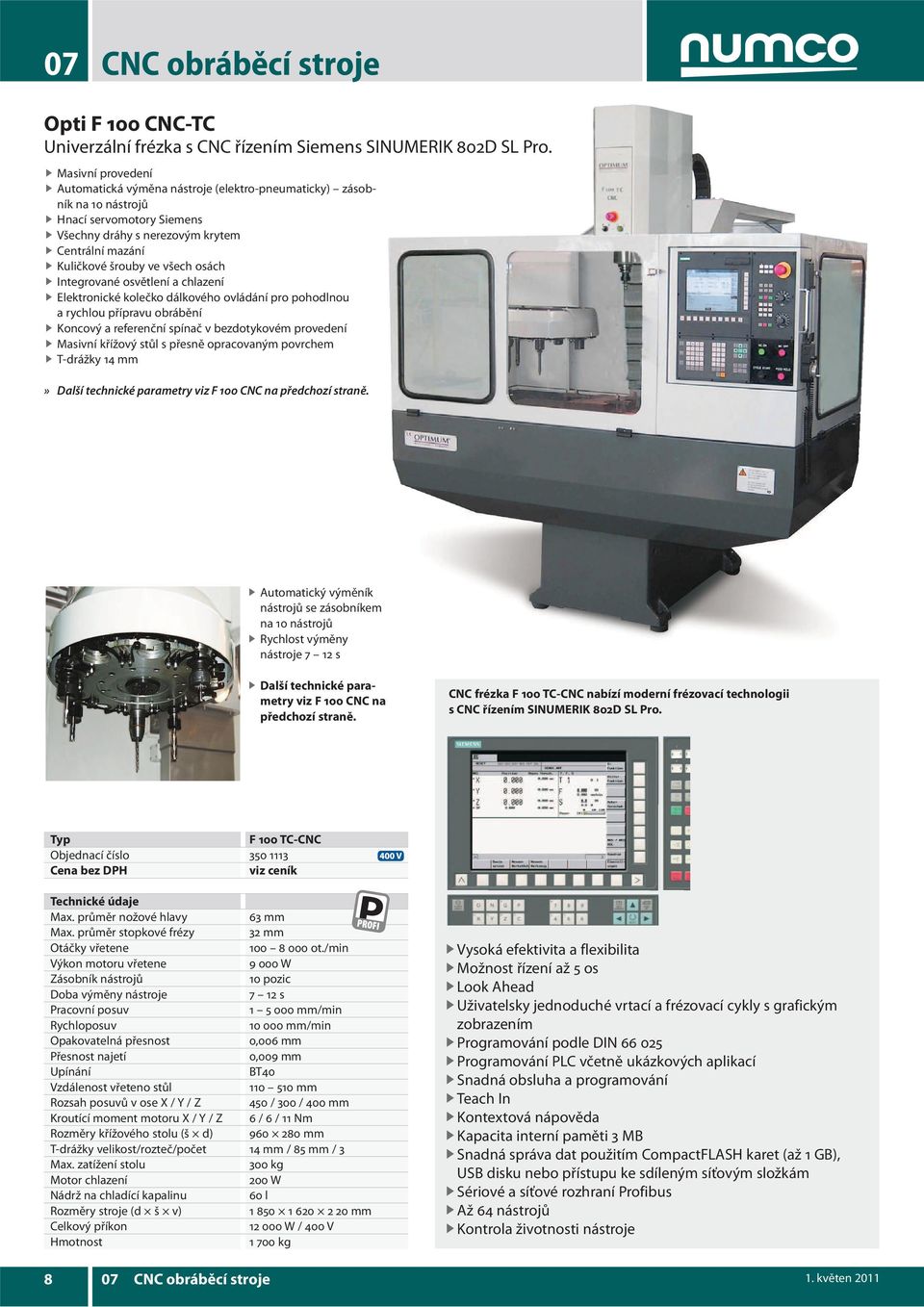

8 Opti F 100 CNC-TC Univerzální frézka s CNC řízením Siemens SINUMERIK 802D SL Pro. Masivní provedení Automatická výměna nástroje (elektro-pneumaticky) zásobník na 10 nástrojů Hnací servomotory Siemens Všechny dráhy s nerezovým krytem Centrální mazání Kuličkové šrouby ve všech osách Integrované osvětlení a chlazení Elektronické kolečko dálkového ovládání pro pohodlnou a rychlou přípravu obrábění Koncový a referenční spínač v bezdotykovém provedení Masivní křížový stůl s přesně opracovaným povrchem T-drážky 14 mm» Další technické parametry viz F 100 CNC na předchozí straně. Automatický výměník nástrojů se zásobníkem na 10 nástrojů Rychlost výměny nástroje 7 12 s Další technické parametry viz F 100 CNC na předchozí straně. CNC frézka F 100 TC-CNC nabízí moderní frézovací technologii s CNC řízením SINUMERIK 802D SL Pro. Typ F 100 TC-CNC Objednací číslo Cena bez DPH viz ceník Max. průměr nožové hlavy 63 mm Max. průměr stopkové frézy 32 mm Otáčky vřetene ot./min Výkon motoru vřetene W Zásobník nástrojů 10 pozic Doba výměny nástroje 7 12 s Pracovní posuv mm/min Rychloposuv mm/min Opakovatelná přesnost 0,006 mm Přesnost najetí 0,009 mm Upínání BT40 Vzdálenost vřeteno stůl mm Rozsah posuvů v ose X / Y / Z 450 / 300 / 400 mm Kroutící moment motoru X / Y / Z 6 / 6 / 11 Nm Rozměry křížového stolu (š d) mm T-drážky velikost/rozteč/počet 14 mm / 85 mm / 3 Max. zatížení stolu 300 kg Motor chlazení 200 W Nádrž na chladící kapalinu 60 l Rozměry stroje (d š v) mm Celkový příkon W / 400 V Hmotnost kg Vysoká efektivita a flexibilita Možnost řízení až 5 os Look Ahead Uživatelsky jednoduché vrtací a frézovací cykly s grafickým zobrazením Programování podle DIN Programování PLC včetně ukázkových aplikací Snadná obsluha a programování Teach In Kontextová nápověda Kapacita interní paměti 3 MB Snadná správa dat použitím CompactFLASH karet (až 1 GB), USB disku nebo přístupu ke sdíleným síťovým složkám Sériové a síťové rozhraní Profibus Až 64 nástrojů Kontrola životnosti nástroje 8 07 CNC obráběcí stroje 1. květen 2011

9 F110 TC CNC CNC frézka s automatickou výměnou nástrojů ideální pro výrobu menších sérii vybavená řídícím systémem SIEMENS 828 D. Tuhá konstrukce Pohona vřetene zajišťuje servomotor SIEMENS (12 kw) Osy X, Y, Z poháněny servomotory SIEMENS Všechny dráhy s nerezovým krytem Centrální mazání Kuličkové šrouby ve všech osách Integrované osvětlení a chlazení Automatická výměna nástrojů zásobník na 10 nástrojů Elektronické kolečko dálkového ovládání pro pohodlnou a rychlou přípravu obrábění Koncové a referenční spínače v bezdotykovém provedení Ochrana vřetene proti přetížení 2 roky záruka SIEMENS Masivní křížový stůl s přesně opracovaným povrchem Nádrž chladící kapaliny dostupná v zadní části stroje SIEMENS 828 D je CNC řízení s vysokou přesností a rychlosí prováděných operací Volitelné vybavení: Příprava pro bezpečnostní funkce ShopMill/ShopTurn programování Síťové připojené 3D simulace Typ F110 TC- CNC Objednací číslo Cena bez DPH viz ceník Max. průměr nožové hlavy Max. průměr stopkové frézky Uchycení vřetene Vyložení Pracovní rychlost Rychloposuv Opakovatelná přesnost Přesnost polohování Otáčky vřetene Výkon motoru vřetene Kroutící moment vřetene Zásobník nástrojů Doba výměny nástroje Rozsah posuvu v ose Z/Y/X Kroutící moment pohonu osy Z/Y/X Vzdálenost vřetena a stolu Velikost stolu Zatížení stolu (max.) Velikost/rozteč T-drážek Motor chlazení Objem nádrže chladící kapaliny Rozměry (š x v x h) Celkový příkon Hmotnost 63 mm 32 mm BT mm mm/min mm/min 0,006 mm 0,009 mm ot./min W 57 Nm 10 pozic 7 12 s 400/300/450 mm 11/6/6 Nm mm mm 300 kg 14 mm / 85 mm 200 W 50 l mm W / 400 V kg Součást dodávky: SIEMENS Tool box CD 4 kusy nivelačních prvků kleštinový upínč ER32 včetně 6 kleštin Výměna nástojů Automatická výměna pro 10 nástrojů Rychlost výměny 7 12 s Max. průměr nástroje 63 mm Max. délka nástroje 300 mm Připojení Snadná správa dat Ethernet, USB, CF karta Elektrokomponenty Elektroinstalace zhotovena firmou SIMENS Nejvyšší evropský standard Komponenty předních světových výrobcu Bezkontaktní limitní a referenční snímače 1. květen CNC obráběcí stroje 9

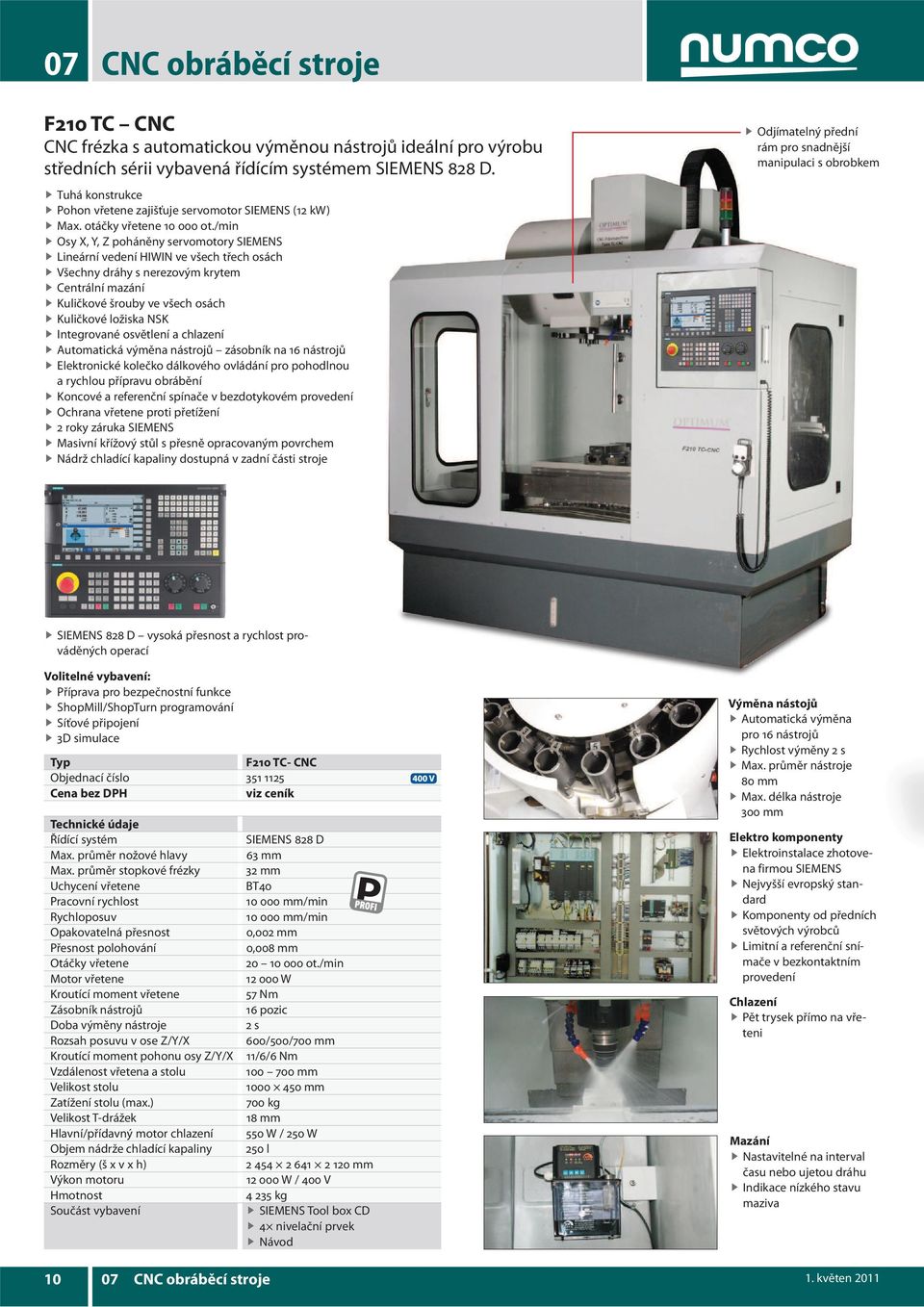

10 F210 TC CNC CNC frézka s automatickou výměnou nástrojů ideální pro výrobu středních sérii vybavená řídícím systémem SIEMENS 828 D. Tuhá konstrukce Pohon vřetene zajišťuje servomotor SIEMENS (12 kw) Max. otáčky vřetene ot./min Osy X, Y, Z poháněny servomotory SIEMENS Lineární vedení HIWIN ve všech třech osách Všechny dráhy s nerezovým krytem Centrální mazání Kuličkové šrouby ve všech osách Kuličkové ložiska NSK Integrované osvětlení a chlazení Automatická výměna nástrojů zásobník na 16 nástrojů Elektronické kolečko dálkového ovládání pro pohodlnou a rychlou přípravu obrábění Koncové a referenční spínače v bezdotykovém provedení Ochrana vřetene proti přetížení 2 roky záruka SIEMENS Masivní křížový stůl s přesně opracovaným povrchem Nádrž chladící kapaliny dostupná v zadní části stroje Odjímatelný přední rám pro snadnější manipulaci s obrobkem SIEMENS 828 D vysoká přesnost a rychlost prováděných operací Volitelné vybavení: Příprava pro bezpečnostní funkce ShopMill/ShopTurn programování Síťové připojení 3D simulace Typ F210 TC- CNC Objednací číslo Cena bez DPH viz ceník Řídící systém Max. průměr nožové hlavy Max. průměr stopkové frézky Uchycení vřetene Pracovní rychlost Rychloposuv Opakovatelná přesnost Přesnost polohování Otáčky vřetene Motor vřetene Kroutící moment vřetene Zásobník nástrojů Doba výměny nástroje Rozsah posuvu v ose Z/Y/X Kroutící moment pohonu osy Z/Y/X Vzdálenost vřetena a stolu Velikost stolu Zatížení stolu (max.) Velikost T-drážek Hlavní/přídavný motor chlazení Objem nádrže chladící kapaliny Rozměry (š x v x h) Výkon motoru Hmotnost Součást vybavení SIEMENS 828 D 63 mm 32 mm BT mm/min mm/min 0,002 mm 0,008 mm ot./min W 57 Nm 16 pozic 2 s 600/500/700 mm 11/6/6 Nm mm mm 700 kg 18 mm 550 W / 250 W 250 l mm W / 400 V kg SIEMENS Tool box CD 4 nivelační prvek Návod Výměna nástojů Automatická výměna pro 16 nástrojů Rychlost výměny 2 s Max. průměr nástroje 80 mm Max. délka nástroje 300 mm Elektro komponenty Elektroinstalace zhotovena firmou SIEMENS Nejvyšší evropský standard Komponenty od předních světových výrobců Limitní a referenční snímače v bezkontaktním provedení Chlazení Pět trysek přímo na vřeteni Mazání Nastavitelné na interval času nebo ujetou dráhu Indikace nízkého stavu maziva CNC obráběcí stroje 1. květen 2011

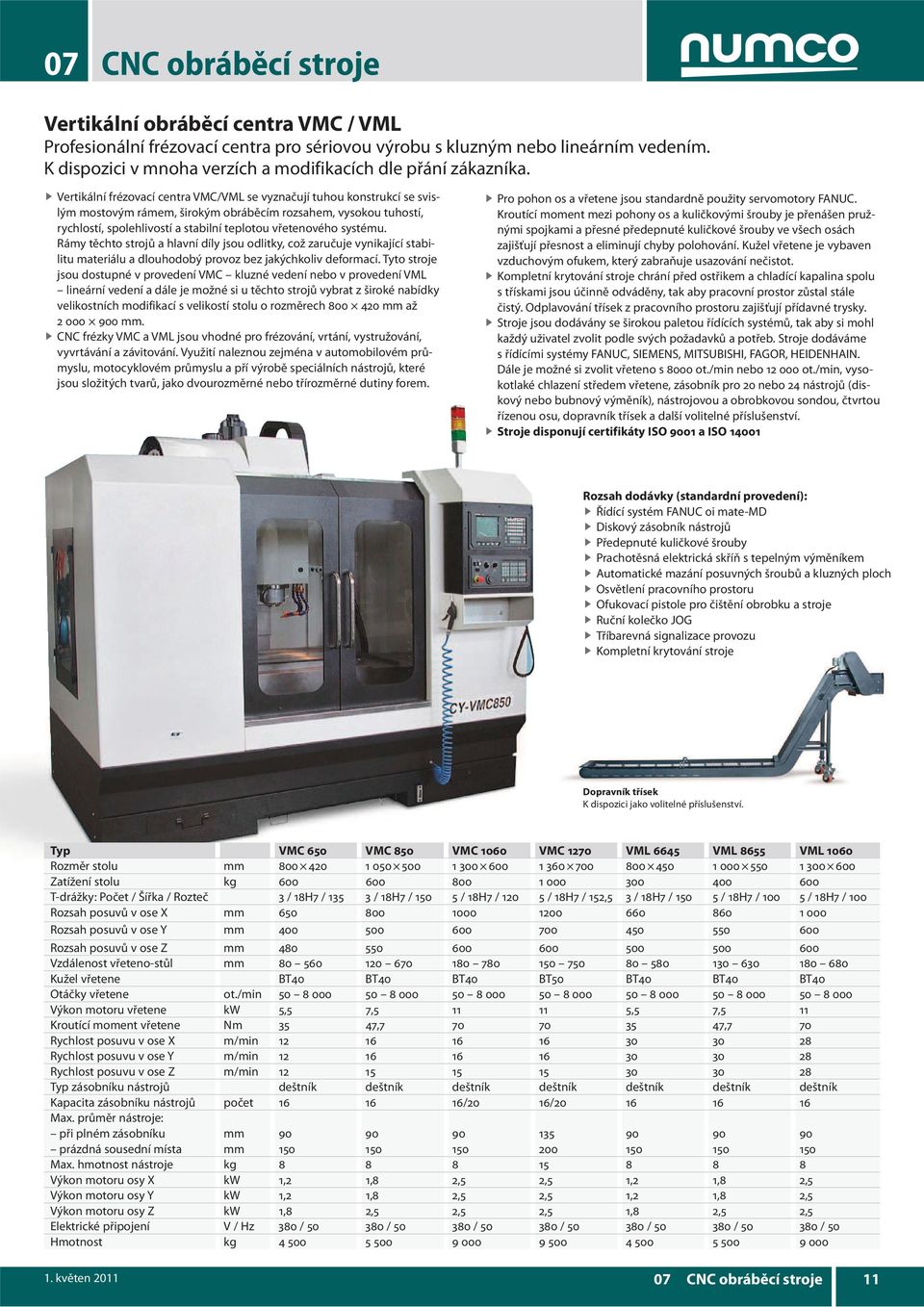

11 Vertikální obráběcí centra VMC / VML Profesionální frézovací centra pro sériovou výrobu s kluzným nebo lineárním vedením. K dispozici v mnoha verzích a modifikacích dle přání zákazníka. Vertikální frézovací centra VMC/VML se vyznačují tuhou konstrukcí se svislým mostovým rámem, širokým obráběcím rozsahem, vysokou tuhostí, rychlostí, spolehlivostí a stabilní teplotou vřetenového systému. Rámy těchto strojů a hlavní díly jsou odlitky, což zaručuje vynikající stabilitu materiálu a dlouhodobý provoz bez jakýchkoliv deformací. Tyto stroje jsou dostupné v provedení VMC kluzné vedení nebo v provedení VML lineární vedení a dále je možné si u těchto strojů vybrat z široké nabídky velikostních modifikací s velikostí stolu o rozměrech mm až mm. CNC frézky VMC a VML jsou vhodné pro frézování, vrtání, vystružování, vyvrtávání a závitování. Využití naleznou zejména v automobilovém průmyslu, motocyklovém průmyslu a pří výrobě speciálních nástrojů, které jsou složitých tvarů, jako dvourozměrné nebo třírozměrné dutiny forem. Pro pohon os a vřetene jsou standardně použity servomotory FANUC. Kroutící moment mezi pohony os a kuličkovými šrouby je přenášen pružnými spojkami a přesné předepnuté kuličkové šrouby ve všech osách zajišťují přesnost a eliminují chyby polohování. Kužel vřetene je vybaven vzduchovým ofukem, který zabraňuje usazování nečistot. Kompletní krytování stroje chrání před ostřikem a chladící kapalina spolu s třískami jsou účinně odváděny, tak aby pracovní prostor zůstal stále čistý. Odplavování třísek z pracovního prostoru zajišťují přídavné trysky. Stroje jsou dodávány se širokou paletou řídících systémů, tak aby si mohl každý uživatel zvolit podle svých požadavků a potřeb. Stroje dodáváme s řídícími systémy FANUC, SIEMENS, MITSUBISHI, FAGOR, HEIDENHAIN. Dále je možné si zvolit vřeteno s 8000 ot./min nebo ot./min, vysokotlaké chlazení středem vřetene, zásobník pro 20 nebo 24 nástrojů (diskový nebo bubnový výměník), nástrojovou a obrobkovou sondou, čtvrtou řízenou osu, dopravník třísek a další volitelné příslušenství. Stroje disponují certifikáty ISO 9001 a ISO Rozsah dodávky (standardní provedení): Řídící systém FANUC 0i mate-md Diskový zásobník nástrojů Předepnuté kuličkové šrouby Prachotěsná elektrická skříň s tepelným výměníkem Automatické mazání posuvných šroubů a kluzných ploch Osvětlení pracovního prostoru Ofukovací pistole pro čištění obrobku a stroje Ruční kolečko JOG Tříbarevná signalizace provozu Kompletní krytování stroje Dopravník třísek K dispozici jako volitelné příslušenství. Typ VMC 650 VMC 850 VMC 1060 VMC 1270 VML 6645 VML 8655 VML 1060 Rozměr stolu mm Zatížení stolu kg T-drážky: Počet / Šířka / Rozteč 3 / 18H7 / / 18H7 / / 18H7 / / 18H7 / 152,5 3 / 18H7 / / 18H7 / / 18H7 / 100 Rozsah posuvů v ose X mm Rozsah posuvů v ose Y mm Rozsah posuvů v ose Z mm Vzdálenost vřeteno-stůl mm Kužel vřetene BT40 BT40 BT40 BT50 BT40 BT40 BT40 Otáčky vřetene ot./min Výkon motoru vřetene kw 5,5 7, ,5 7,5 11 Kroutící moment vřetene Nm 35 47, ,7 70 Rychlost posuvu v ose X m/min Rychlost posuvu v ose Y m/min Rychlost posuvu v ose Z m/min Typ zásobníku nástrojů deštník deštník deštník deštník deštník deštník deštník Kapacita zásobníku nástrojů počet /20 16/ Max. průměr nástroje: při plném zásobníku prázdná sousední místa mm mm Max. hmotnost nástroje kg Výkon motoru osy X kw 1,2 1,8 2,5 2,5 1,2 1,8 2,5 Výkon motoru osy Y kw 1,2 1,8 2,5 2,5 1,2 1,8 2,5 Výkon motoru osy Z kw 1,8 2,5 2,5 2,5 1,8 2,5 2,5 Elektrické připojení V / Hz 380 / / / / / / / 50 Hmotnost kg květen CNC obráběcí stroje 11

12 CNC soustruhy KC Kompaktní, víceúčelové CNC soustruhy. Soustruhy KC jsou vhodné pro výrobu tvarově složitých součástí menších rozměrů z železných i neželezných kovů. Své uplatnění naleznou zejména v modelářských dílnách, školních zařízeních a menších firmách s nutností vlastního CNC obrábění. Hlavní díly těchto strojů jsou odlitky, což zaručuje vynikající stabilitu materiálu a dlouhodobý provoz bez jakýchkoliv deformací. Pohony všech os jsou s pohybovými válcovanými kuličkovými šrouby spojeny pružnými spojkami, čímž se zaručuje přesnost a eliminují se chyby polohování. Pracovní části strojů jsou pečlivě zakrytovány a připraveny pro práci s řeznou kapalinou. Všechny soustruhy typu KC jsou vybaveny: centrálním mazáním kuličkových šroubů a pracovních ploch, krokovými motory, osvětlením pracovního prostoru a kompletním krytováním. CNC soustruhy KC2 a KC6 jsou řízeny programem MACH3 pomocí připojeného počítače (není součástí dodávky). CNC soustruh KC2 s řídícím systémem MACH3. Centrální mazání pracovních ploch Integrovaná řídící elektronika CNC soustruh KC6 Typ CNC soustruh KC2 CNC soustruh KC6 Objednací číslo Cena bez DPH viz ceník viz ceník Řídící systém Mach3 Mach3 Točný průměr 190 mm 250 mm Točná délka 380 mm 450 mm Otáčky vřetene ot./min ot./min Kužel vřetene MK2 MK3 Průchod vřetene 20 mm 20 mm Rychloposuv Z/X 2000/2000 mm/min 2000/1 000 mm/min Pracovní posuv Z/X 500/500 mm/min 500/250 mm/min Rozsah posuvů Z/X 250/150 mm 300/250 mm Počet nástrojových míst 4 4 Kužel pinoly MK2 MK2 Vysunutí pinoly 50 mm 50 mm Opakovatelná přesnost 0,01 mm 0,01 mm Výkon motoru vřetene 500 W W Rozměry stroje mm mm Hmotnost 140 kg 305 kg Centrální mazání Automatická nástrojová hlava CNC obráběcí stroje 1. květen 2011

13 L28 CNC CNC soustruh s vodorovným ložem vybavený profesionálním řídícím systémem SIEMENS, ideální pro malé série nebo učební potřeby. Přesné obrábění Prizmatické lože ze šedé litiny,induktivně kalené a přesně broušené Vymezení vůle pomocí klínových lišt Kalené vřeteno je uloženo v přesných kuželíkových ložiscích s vymezením vůle Zaručená házivost vřetene <0,009 mm Zaručená házivost sklíčidla <0,04 mm Tlačítko nouzového vypnutí Centrální mazání Snímač polohy vřetene umožňuje řezání závitů - pravé i levé otáčky Kuličkové šrouby HIWIN Referenční snímače Dvě elektronická kolečka umožňují konvenční obrábění Automatická nožová hlava pro 4 nástroje Bezpečnostní spínače na všech dveřích Chlazení Osvětlení pracovního prostoru SIEMENS 802S base line Vysoká efektivita a flexibilita Jednoduché programování a ovládání Jednoduchá správa dat Typ OPTI L28 CNC Objednací číslo Cena bez DPH viz ceník Řídící systém Výška hrotu Max. točný průměr Vzdálenost mezi hroty Šířka lože Průchod vřetene Kužel vřetene Kužel pinoly Posuv pinoly Otáčky vřetene Rozměr upínaných nástrojů Rozsah posuvu osy X Rozsah posuvu osy Z Rychloposuv osy X Rychloposuv osy Z Výkon motoru Výkon motoru chlazení Hlavní rozměry stroje Hmotnost Součást dodávky SIEMENS 802 S 140 mm 266 mm 700 mm 180 mm 26 mm MK4 MK2 85 mm ot./min mm 180 mm 465 mm mm/min mm/min W / 230 V 40 W x 750 x mm 420 kg 3-čelisťové sklíčáidlo 125 mm Pevný hrot MK2 a MK4 HSS soustružnický nůž Lathe dog Seřizovací nářadí Nožová hlava - automatická výměna pro čtyři nástroje Vana na třísky Odtok chladící kapaliny Chlazení s kapacitou nádoby na 12 l Elektroinstalace 1. květen CNC obráběcí stroje 13

14 L33 CNC CNC soustruh s vodorovným ložem vybavený profesionálním řídícím systémem SIEMENS, ideální pro malé série nebo učební potřeby. Přesné obrábění Prizmatické lože ze šedé litiny,induktivně kalené a přesně broušené Vymezení vůle pomocí klínových lišt Kalené vřeteno je uloženo v přesných kuželíkových ložiscích s vymezením vůle Tlačítko nouzového vypnutí Centrální mazání Snímač polohy vřetene umožňuje řezání závitů Pravé i levé otáčky Kuličkové šrouby HIWIN Referenční snímače Dvě elektronická kolečka umožňují konvenční obrábění Automatická nožová hlava pro šest nástrojů Frekvenční měnič SIEMENS-MICROMASTER Bezpečnostní spínače na všech dveřích Chlazení Osvětlení pracovního prostoru SIEMENS 802S base line Vysoká efektivita a flexibilita Jednoduché programování a ovládání Jednoduchá správa dat Typ OPTI L33 CNC Objednací číslo Cena bez DPH viz ceník Řídící systém SIEMENS 802 S Točný průměr 330 mm Vzdálenost mezi hroty 750 mm Šířka lože 187 mm Průchod vřetene 38 mm Kužel vřetene D 1-4 Kužel pinoly MK3 Posuv pinoly 120 mm Otáčky vřetene ot./min Automatická nožová hlava 6 pozic Rozměr upínaných nástrojů 16 x 16 mm Rozsah posuvu osy X 165 mm Rozsah posuvu osy Z 600 mm Kroutící moment pohonu Z 12 Nm Kroutící moment pohonu X 8,4 Nm Přesnost polohování osy X 0,015 mm Přesnost polohování osy Z 0,02 mm Opakovatelná přesnost osy X 0,006 mm Opakovatelná přesnost osy Z 0,008 mm Rychloposuv mm/min Výkon motoru W / 230 V Výkon motoru chlazení 40 W Hlavní rozměry stroje x 845 x 560 mm Hmotnost 1000 kg Součást dodávky Seřizovací nářadí Krokový motor 12 Nm Dvoustupňová převodovka pro maximální využití výkonu vřetene Kabely uložený v energetickém řetězu Mechanické referenční snímače Snímač polohy vřetene Rychlá a bezpečná výměna nástrojů 6 pozic Vysoká opakovatelná přesnost CNC obráběcí stroje 1. květen 2011

15 CNC soustruhy CY Víceúčelové soustruhy určené pro kusovou i sériovou výrobu. Elektronická ruční kolečka (jen K 400T, K 500T a K660T) Soutruh K 500T s elektronickými ručními kolečky. Nezávisle uložené vřeteno Široký podstavec soustruhů tvořený jedním kusem s lichoběžníkovou konstrukcí lože zaručuje vhodnost strojů pro těžké obrábění i obrábění načisto. Lože jsou induktivně kalená a přesně broušená. Rámy strojů a hlavní díly jsou odlitky, což zaručuje vynikající stabilitu materiálu a dlouhodobý provoz bez deformací. Stroje jsou v základním provedení vybaveny řídícím systémem FANUC, automatickou čtyř polohovou nástrojovou hlavou, servo motory, centrálním mazáním pohybových šroubů a kluzných ploch, systémem chlazení, kompletním krytováním stroje a osvětlením pracovního prostoru. Pro pohon vřetene může být použit asynchronní motor s frekvenčním měničem nebo servo motor. Nezávislé vřeteno a samostatná převodovka zamezují teplotním deformacím. Kroutící moment servo motorů se na kuličkové šrouby přenáší pomoci pružných spojek v obou osách, čímž se zaručuje přesnost a eliminují se chyby polohování. Soustruhy s označením K400T/K500T/K660T jsou vybaveny mechatronickým koly posuvů a díky tomu spojují vlastnosti konvenčních a CNC strojů. Je možné je využít jako plně CNC soustruhů, ale i jako konvenčních obráběcích strojů s digitálním odměřováním. Pomocí těchto kol lze ručně vyrobit první referenční součást a následně ji zhotovit v automatických cyklech. Dle typu stroje si zákazník může vybrat z bohaté nabídky volitelného příslušenství: pneumatické sklíčidlo a koník, hydraulické sklíčidlo a koník, třístupňovou převodovkou vřetene, šesti polohovou nástrojovou hlavu, pevnou a pohyblivou lunetou, řídící systém FANUC, FAGOR, MITSUBISHI nebo SIEMENS. Stroje disponují certifikáty ISO 9001 a ISO Hydraulický koník (vol. příslušenství) Čtyřpolohová automatická nástrojová hlava Automatické šestipolohové nástrojové hlavy (volitelné příslušenství) Typ Řada K6136 Řada K6140 Řada K500/500T Řada K660/ K660T Točná délka 750 / 1000 mm 750 / / / mm 750 / / / mm 750 / / mm Točný průměr nad ložem 410 mm 400 mm 500 mm 660 mm Točný průměr na suportem 220 mm 210 mm 290 mm 365 mm Rychloposuv X/Z 6/8m/min. 6/8 m/min. 4/8m/min. 4/8 m/min. Opakovatelná přesnost X/Z 0,001/0,001 mm 0,001/0,001 mm 0,007/0,010mm 0,007/0,010 mm Nožová hlava 4 pozice 4 pozice 4 pozice 4 pozice Rozměry upínaného nástroje mm mm mm mm Koník Manuální Manuální Manuální Manuální Průměr pinoly koníku 52 mm 52 mm 75 mm 75 mm Vysunutí pinoly 127 mm 127 mm 150 mm 150 mm Kužel koníku MT4 MT5 MT5 MT5 Zakončení vřetene D6 C6 D8 D8 Průchod vřetene 52 mm 52 mm 82 mm 82 mm Výkon motoru vřetene 5,5 kw / 400 V 7,5 kw / 400 V 11/15 kw / 400 V 11/15 kw / 400 V Otáčky vřetene ot./min ot./min ot./min ot./min Pohon vřetene Servo motor Servo motor Servo motor Servo motor Tříčelisťové sklíčidlo 250 mm/325 mm manuální 250 mm/325 mm manuální 250 mm/325 mm manuální 250 mm/325 mm manuální Výkon motoru chlazení 100 W 100 W 100 W 100 W Rozměry 2260/ mm 2260/2680/3180/ mm 2700/3200/3700/ mm 2700/3200/ mm Hmotnost / kg 2100 / 2150 / 2350 / 2650 kg 2500 / 2700 / 3000 / 3500 kg 2600 / 2800 / 3100 kg 1. květen CNC obráběcí stroje 15

16 CNC soustruhy K32/40/50 Kompaktní stroje s širokými možnostmi konfigurace dle přání zákazníka. Široký podstavec soustruhu tvořený jedním kusem s ložem pod úhlem 45 zaručuje vhodnost stroje pro těžké obrábění i obrábění načisto s vysokou spolehlivostí a přesností. Lože je induktivně kalené a přesně broušené Rám stroje a hlavní díly jsou odlitky, což zaručuje vynikající stabilitu materiálu a dlouhodobý provoz bez deformací Pro pohon vřetene může být použit asynchronní motor s frekvenčním měničem nebo servo motor Nezávislé vřeteno a samostatná převodovka zamezují teplotním deformacím Vřeteno je vybaveno dvojitým pouzdrem, což zaručuje teplotní stabilitu a nepotřebuje údržbu Kroutící moment servo motorů se na předepnuté kuličkové šrouby přenáší pomoci pružných spojek v obou osách čímž se zaručuje přesnost a eliminují se chyby polohování Provedení stroje, tj. typ sklíčidla, koníku, nožové hlavy, poháněné nástroje a řídící systém si zákazník vybírá přesně podle svých potřeb Tyto kompaktní stroje je možné využít jak v kusové výrobě, tak i v kombinaci s podavačem tyčí a dalším příslušenstvím pro hromadnou výrobu Stroje disponují certifikáty ISO 9001 a ISO Uložení vřetene Programovatelný hydraulický koník Volitelné příslušenství Hydraulické sklíčidlo Programovatelný hydraulický koník Kleštinové upínání Poháněné nástroje Pneumaticky ovládané dveře Dopravník třísek Automatický podavač tyčí Vícepolohová nástrojová hlava Nástrojová sonda Lopatka pro odběr dílců Pevná a pohyblivá luneta Další příslušenství dle požadavků zákazníka Typ K32 K40 K50 Točný průměr nad ložem 320 mm 400 mm 520 mm Točný průměr nad suportem 250 mm 300 mm 350 mm Maximální vzdálenost od středu 500 mm 500 / mm 280 / 590 / mm Rozsah posuvů v osách X / Z 210 / 480 mm 260 / 590 / mm 280 / 590 / mm Úhel lože Ukončení vřetene ISOA2-6 ISOA2-6 ISOA2-8 Kužel vřetene MT6 MT6 MT6 Průchod vřetene 52 mm 52 mm 82 mm Rozsah otáček vřetene ot./min ot./min ot./min Výkon motoru vřetene W W W Hydraulické sklíčidlo 210 mm 254 mm 254 mm Nástrojová hlava 8 nebo 12 pozic, mm CY-K40, mm CY-K50 Výkon servo motoru výměny nástroje 500 W 500 W 500 W Opakovatelná přesnost nožové hlavy 0,005 mm 0,005 mm 0,005 mm Vysunutí pinoly koníku 50 mm 80 mm 80 mm Kužel pinoly koníku MT3 MT3 MT3 Výkon motoru chlazení W W W Výkon servomotoru os X a Z X: W, Z: W X: W, Z: W X: W, Z: W Opakovatelná přesnost X: 0,006 mm, Z: 0,008 mm X: 0,006 mm, Z: 0,008 mm X: 0,006 mm, Z: 0,008 mm Rychlost posuvů X: 10 m/min, Z: 12 m/min X: 10 m/min, Z: 12 m/min X: 10 m/min, Z: 12 m/min Přesnost obrábění IT6 IT6 IT CNC obráběcí stroje 1. květen 2011

17 CNC routery Profesionální 3D frézovací stroje s CNC řízením. CNC routery jsou primárně určeny pro obrábění neželezných kovů, plastů a dřeva. Své uplatnění naleznou v reklamním a nábytkářském průmyslu, ale i při výrobě měkkých vstřikovacích forem a elektrod. Velikost stolu od mm až mm. Dle požadavků zákazníka mohou být stroje osazeny kvalitními komponenty předních světových výrobců: kuličkové šrouby a lineární vedení HIWIN, italská vřetena HSD, japonské servomotory a pohony PANASONIC nebo YASAKAWA a německá vývěva vakuového stolu BECKER. Široká nabídka volitelného příslušenství dle typu stroje: řídící systém DSP, MACH nebo SYNTEC; krokové nebo servo motory; různé typy a výkony vřeten; duální hlava; chlazení na principu fixírky; senzor pro měření délky nástroje; elektrické připojení 230 nebo 400 V; systém odsávání prachu. ZDARMA dodáváme 2,5CAD/CAM software, pro jednoduché a rychlé programování: Výplně ploch meandrem nebo offsetem Kontura pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů Gravírování textu Možnost tvorby vlastních SHP fontů Podpora bodů (pro vrtání) Výpočet doby obrábění Funkce optimalizace strojních drah Příchytové módy Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod Jednoduché a přehledné ovládání Možnost konfigurace výstupu do G-kódu CNC router SHG 0404 díky svým malým rozměrům je použitelný ve všech dílnách, školách i provozech. CNC router SHM 0609 je možno také dodat bez krytí funkčních ploch a bez podstavce. Standardní vybavení CNC routrů SHM 0404 a SHM 0609: řídící systém DSP vřeteno 1500 W krokové motory elektrické připojení 230V/50Hz Standardní vybavení CNC routru SHG 1224: řídící systém DSP krokové motory kuličkové šrouby kluzné tyče a lineární vedení HIWIN vysokootáčkové tiché vřeteno HSD indukčními snímač OMRON CNC router SHG 1224 Nabízíme také verzi SHG1212 stejné koncepce s menším rozsahem posuvů (X, Y, Z = mm). Typ SHG 0404 SHM 0609 SHG 1224 Objednací číslo Rozsah posuvů 400 / 400 / / 900 / / / 120 X / Y / Z (mm Rozměry stolů mm mm mm Opakovatelná přesnost 0,02 mm 0,02 mm 0,05 mm Plocha stolu T-drážky T-drážky T-drážky Koncepce osy Z Kluzné tyče, kuličkový šroub Lineární vedení, kuličkový šroub Lineární vedení, kuličkový šroub Rychloposuv mm/min mm/min mm/min Pracovní posuv mm/min mm/min mm/min Pohony os Krokové motory Krokové motory Krokové motory Výkon vřetene W W W Max. otáčky vřetene ot./min ot./min ot./min. Kleština ER16 ER16 ER16 Pracovní napětí 230 V 230 V 230 V Řídící systém DSP DSP DSP Rozměry v mm Hmotnost 80 Kg 195 Kg 650 Kg 1. květen CNC obráběcí stroje 17
