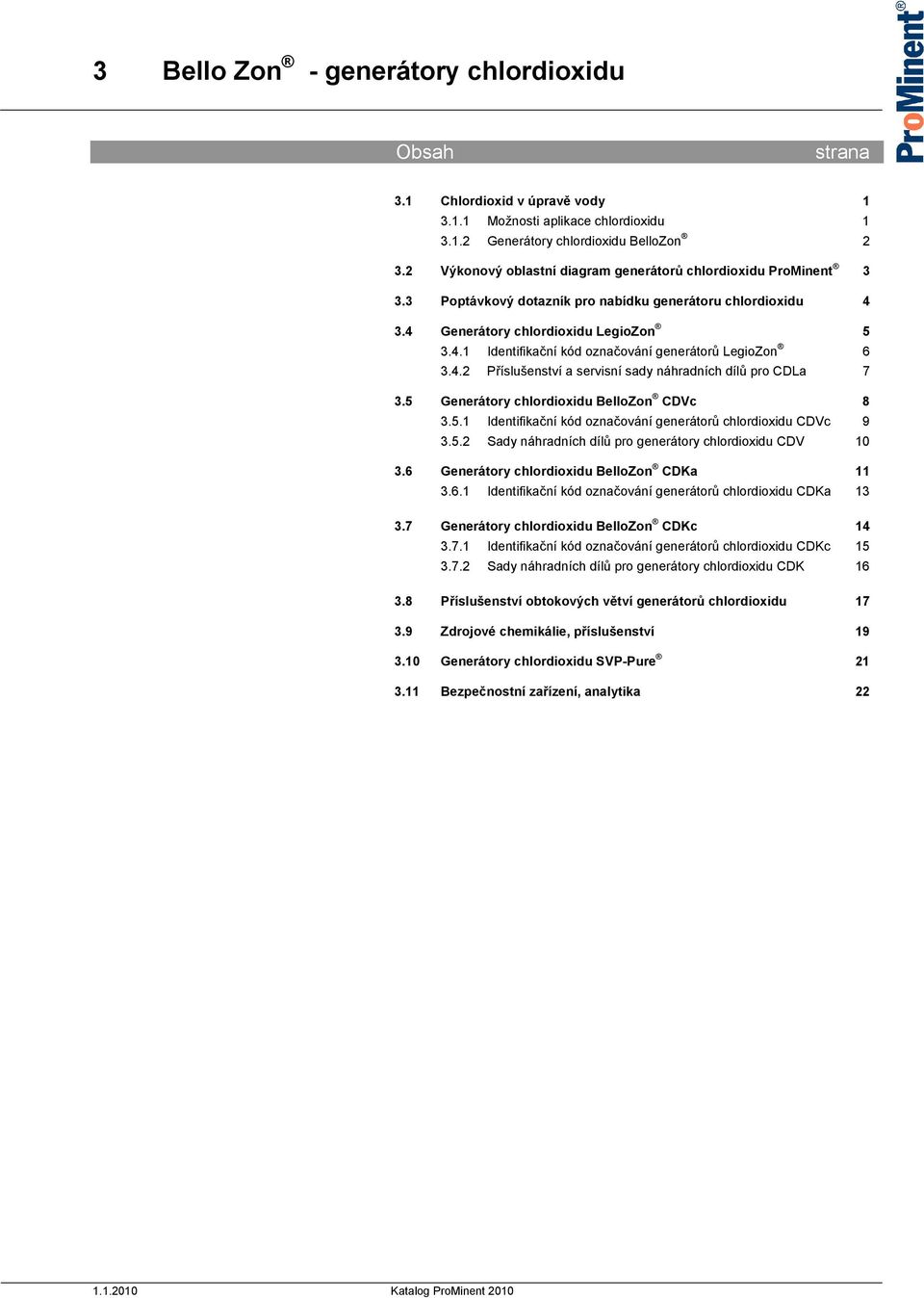

1 Obsah strana 3.1 Chlordioxid v úpravě vody Možnosti aplikace chlordioxidu BelloZon Výkonový oblastní diagram generátorů chlordioxidu ProMinent Poptávkový dotazník pro nabídku generátoru chlordioxidu LegioZon Identifikační kód označování generátorů LegioZon Příslušenství a servisní sady náhradních dílů pro CDLa BelloZon CDVc Identifikační kód označování generátorů chlordioxidu CDVc Sady náhradních dílů pro generátory chlordioxidu CDV BelloZon CDKa Identifikační kód označování generátorů chlordioxidu CDKa BelloZon CDKc Identifikační kód označování generátorů chlordioxidu CDKc Sady náhradních dílů pro generátory chlordioxidu CDK Příslušenství obtokových větví generátorů chlordioxidu Zdrojové chemikálie, příslušenství SVP-Pure Bezpečnostní zařízení, analytika Katalog ProMinent 2010

2 Katalog ProMinent

3 3.1 Chlordioxid v úpravě vody Chlordioxid (oxid chloričitý) je velmi reaktivní plyn, který díky své vysoké nestabilitě nelze skladovat a který musí být proto vyráběn speciálními generátory v požadovaném množství přímo v místě jeho užití. Chlordioxid nabízí množství výhod v porovnání s použitím chloru v případě dezinfekce pitné vody a zdravotního zabezpečení vody opětovně používané. Dezinfekční účinek chlordioxidu vzrůstá s rostoucí hodnotou ph zatímco v případě chloru klesá. Chlordioxid zůstává v rozvodné vodovodní síti po relativně dlouhou dobu mnoha hodin a dní a zajišťuje tím spolehlivou mikrobiologickou ochranu vody. Obsah chloru výrazně klesá v okamžiku, kdy je ve vodě čpavek nebo jeho sloučeniny. Tyto sloučeniny naopak nereagují na přítomnost chlordioxidu, a proto neztrácí chlordioxid svoji účinnost ani v tomto případě. Chlorfenolové sloučeniny charakterizované jejich intenzivním zápachem vznikající v okamžiku kdy je ve vodě přítomen chlor naopak nevznikají, pokud je použit chlordioxid. Chloroform je karcinogenní látka ze skupiny látek nazývaných trihalometany (THM), které jsou všeobecně považovány za rakovinotvorné. Látky u THM vznikají ve vodě tehdy, pokud chlor reaguje s nečistotami obsaženými ve vodě (kyselina humická, fulvická a podobně). Koncentrace THM dramaticky klesá až k nule v případě použití chlordioxidu jako alternativního dezinfektantu. Přednosti chlordioxidu dezinfekční účinek není závislý na ph hodnotě vody dlouhotrvající dezinfekční účinek díky jeho dlouhodobé stabilitě v potrubí redukce biofilmů v potrubích a zásobnících, tedy dokonalá ochrana systémů před legionelami nereaguje se čpavkem netvoří chlorfenoly a jiné páchnoucí sloučeniny, tak ické produkty chlorace netvoří sloučeniny u THM ani jiné chlorované uhlovodíky, nezvyšuje hodnotu AOX Možnosti aplikace chlordioxidu Zkušenosti našich inženýrů shromažďované trvale od roku 1976 jsou vám k dispozici pro každý váš nový projekt, ať je v kterékoliv z následujících oblastí: Úprava vody na komunálních úpravnách a čistírnách vod dezinfekce pitné vody dezinfekce odpadních vod Hotely, nemocnice, domovy důchodců, sportovní střediska, atd. potlačení výskytu legionel v rozvodech studené a teplé vody dezinfekce vody ve ventilačních systémech chladících věží Potravinářství a výroba nápojů dezinfekce vody potřebné v procesu zpracování potravin dezinfekce procesních vod pro mytí lahví, pro oplachy, pro pasterizační zařízení studené sterilní plnění dezinfekce CIP úprava kondenzátní vody v mlékárnách dezinfekce prací a oplachové vody zeleniny, ryb, drůbeže Produkce zeleniny a květin dezinfekce závlahových vod Průmysl úprava vody chladicích systémů eliminace legionel v chladicích systémech dezinfekce procesních vod odbourávání pachových látek v pračkách vzduchu likvidace slizovitých biofilmů v papírenském průmyslu Katalog ProMinent

4 3.1.2 BelloZon Zařízení na výrobu a dávkování chlordioxidu ProMinent BelloZon využívá jako pracovní princip proces chloritan/kyselina. V těchto zařízeních je roztok ClO 2, který neobsahuje žádný chlor vyráběn reakcí chloritanu sodného a kyseliny chlorovodíkové. Mnohaleté zkušenosti s výrobou a provozem zařízení BelloZon prokazují stálost dosahované produkce v rozmezí 90 95% (vztaženo ke stochiometrickým poměrům). Ve většině aplikací se provádí dávkování chlordioxidu proporcionálně k průtoku vody měřeného průtokoměrem nebo synchronně s chodem hlavního čerpadla vodovodní větve. V cirkulačních systémech jakým je například zařízení pro mytí lahví, chladící okruhy a podobně, představuje dávkované množství pouze množství k pokrytí úbytku chlordioxidu v procesu. Proto se zde dávkuje na základě měření hodnoty chlordioxidu ve vodě. Charakteristika: přesná a reprodukovatelná výroba a dávkování chlordioxidu díky kalibrovaným dávkovacím čerpadlům zdrojových chemikálií snadné provozní ovládání díky mikroprocesorovému řízení chodu a díly displejovému zobrazování všech důležitých provozních parametrů, stavů a poruchových zpráv textové formě displejové zobrazení okamžitého výkonu generátoru a průtoku vody u generátorů řady CDV a CDK integrované měření koncentrace chlordioxidu a chloritanových iontů a regulace výkonu dávkování ClO 2 nejvyšší možná míra bezpečnosti díky důsledné konstrukci zařízení dle směrnic DVGW a specifikací W 224 a W 624 (DVGW je německá asociace pro vodu a plyn) BelloZon CDL - LegioZon Je vhodný pro malá množství vody a pro trvalý i přerušovaný provoz. Speciální generátor pro eliminaci legionel s výkonem do 12 g/hod. Kompletní systém včetně vlastního dávkovacího čerpadla je snadno ovladatelný a bezpečný díky nízké provozní koncentraci chlordioxidu na úrovni 2 g/l. Přehledné a snadno pochopitelné instrukce displeje řídící jednotky činí obsluhu generátoru velmi snadnou. BelloZon CDV Generátory BelloZon CDV jsou ideální pro úpravu středních větších množství vody. Jejich výkon je v rozmezí od 15 do 2000 g/h chlordioxidu. Generátory pracují se zředěnými vstupními chemikáliemi, kterými jsou 9%-tní kyselina chlorovodíková a 7,5%-tní chloritan sodný. BelloZon CDK Generátory BelloZon CDK s výkonem 150 až g/h chlordioxidu jsou určeny pro úpravu velkých množství vody. Pracují se vstupními chemikáliemi v původních koncentracích výrobce chemikálií (kyselina chlorovodíková dle EN 939 zhruba 30 33% a chloritan sodný dle EN 938 přibližně 25%). ProMinent Dosiertechnik nabízí veškerou podporu vedoucí k bezpečné instalaci generátorů chlordioxidu formou: posouzení místa budoucí instalace vlastním odborným a zkušeným personálem stanovení parametrů pro optimální návrh systému výroby a dávkování chlordioxidu návrh systému a projekční podpora výroba, dodávka a zprovoznění nainstalovaného generátoru chlordioxidu a pravidelnou servisní údržbu vyškolenými vlastními techniky 3-2 Katalog ProMinent

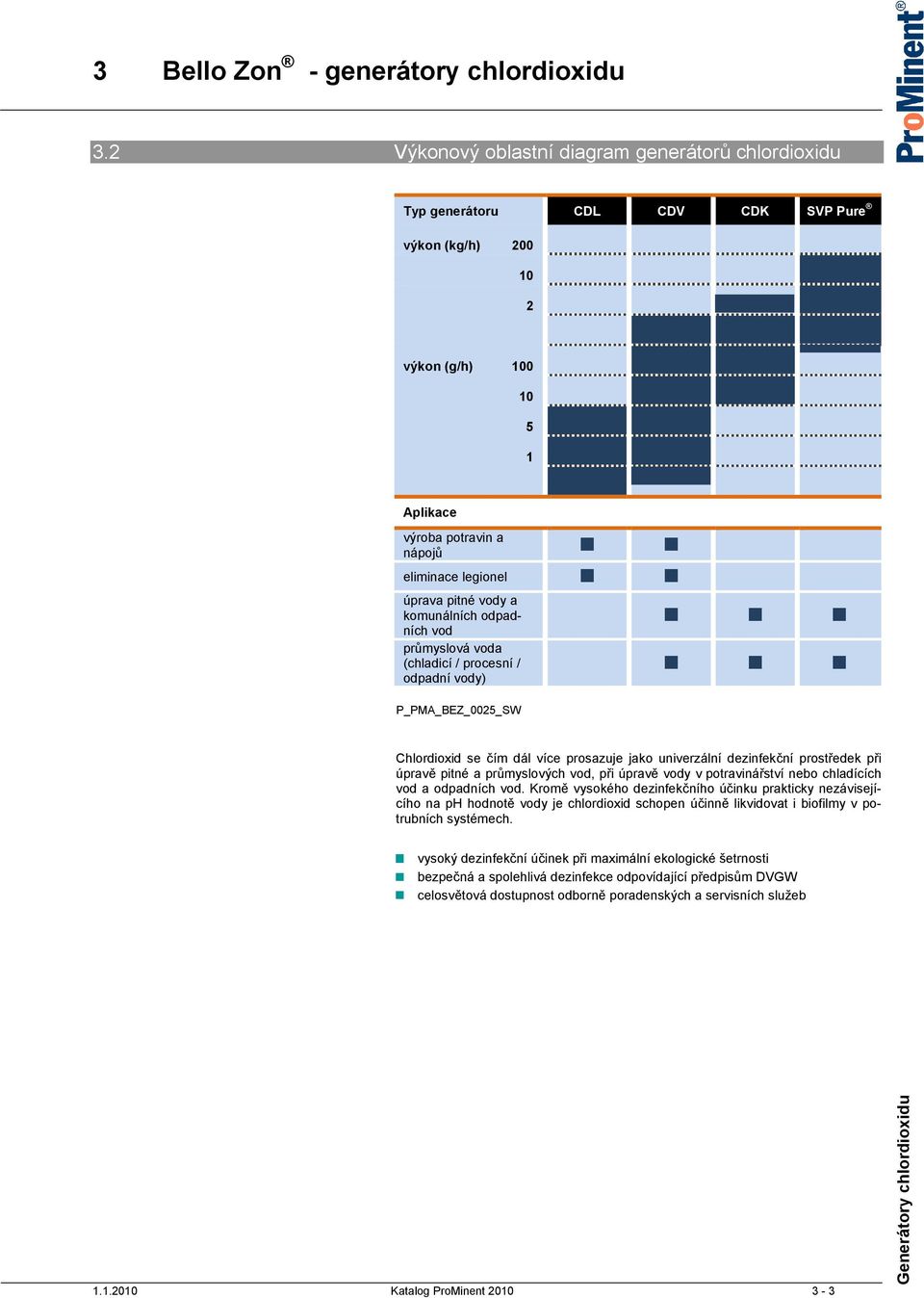

5 3.2 Výkonový oblastní diagram generátorů chlordioxidu Typ generátoru CDL CDV CDK SVP Pure výkon (kg/h) výkon (g/h) Aplikace výroba potravin a nápojů eliminace legionel úprava pitné vody a komunálních odpadních vod průmyslová voda (chladicí / procesní / odpadní vody) P_PMA_BEZ_0025_SW Chlordioxid se čím dál více prosazuje jako univerzální dezinfekční prostředek při úpravě pitné a průmyslových vod, při úpravě vody v potravinářství nebo chladících vod a odpadních vod. Kromě vysokého dezinfekčního účinku prakticky nezávisejícího na ph hodnotě vody je chlordioxid schopen účinně likvidovat i biofilmy v potrubních systémech. vysoký dezinfekční účinek při maximální ekologické šetrnosti bezpečná a spolehlivá dezinfekce odpovídající předpisům DVGW celosvětová dostupnost odborně poradenských a servisních služeb Katalog ProMinent

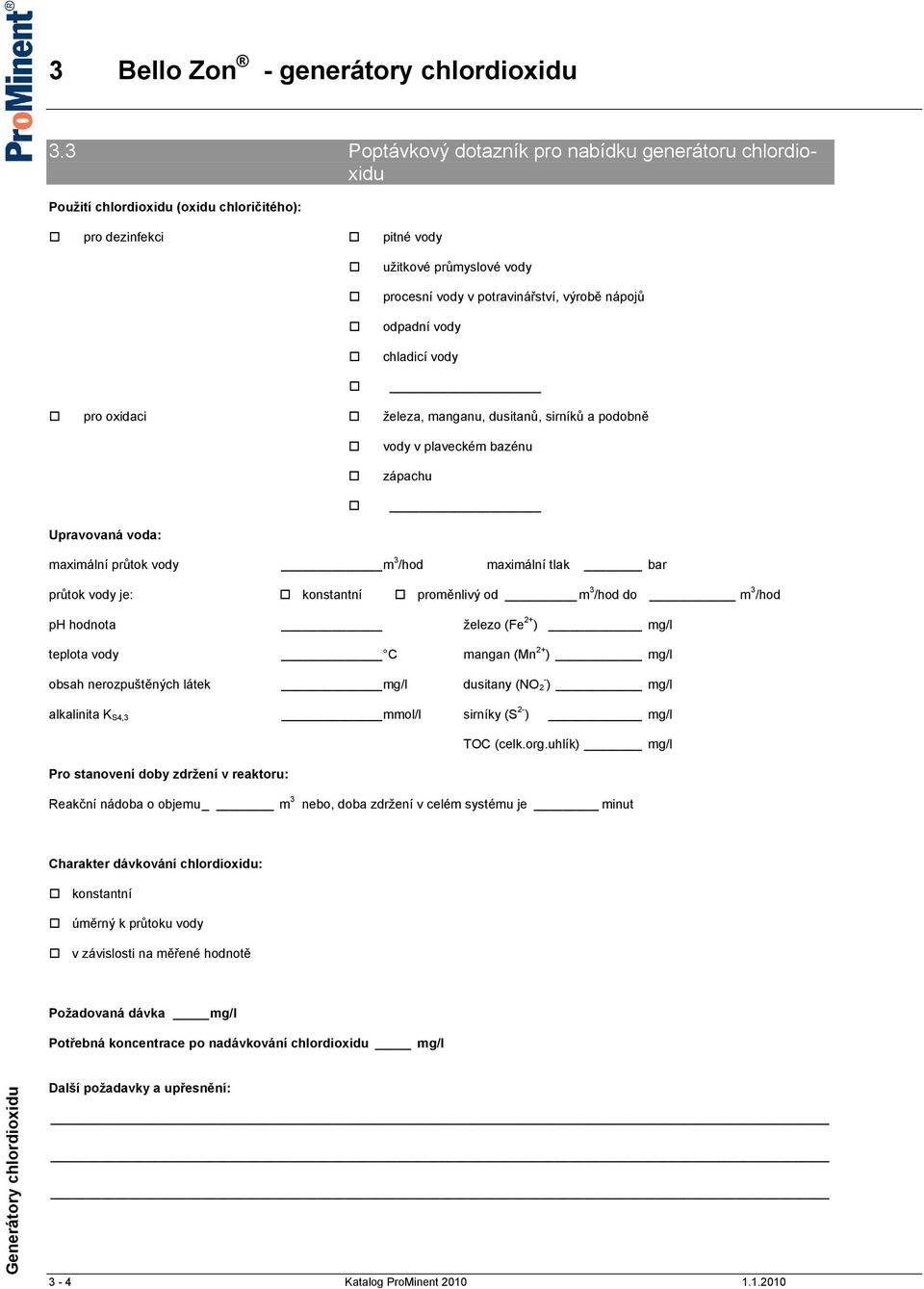

6 3.3 Poptávkový dotazník pro nabídku generátoru chlordioxidu Použití chlordioxidu (oxidu chloričitého): pro dezinfekci pitné vody užitkové průmyslové vody procesní vody v potravinářství, výrobě nápojů odpadní vody chladicí vody pro oxidaci železa, manganu, dusitanů, sirníků a podobně vody v plaveckém bazénu zápachu Upravovaná voda: maximální průtok vody m 3 /hod maximální tlak bar průtok vody je: konstantní proměnlivý od m 3 /hod do m 3 /hod ph hodnota železo (Fe 2+ ) mg/l teplota vody C mangan (Mn 2+ ) mg/l obsah nerozpuštěných látek mg/l dusitany (NO - 2 ) mg/l alkalinita K S4,3 mmol/l sirníky (S 2- ) mg/l TOC (celk.org.uhlík) mg/l Pro stanovení doby zdržení v reaktoru: Reakční nádoba o objemu m 3 nebo, doba zdržení v celém systému je minut Charakter dávkování chlordioxidu: konstantní úměrný k průtoku vody v závislosti na měřené hodnotě Požadovaná dávka mg/l Potřebná koncentrace po nadávkování chlordioxidu mg/l Další požadavky a upřesnění: 3-4 Katalog ProMinent

7 3.4 LegioZon řady LegioZon jsou jednotky kompletně sestavené a připravené k okamžité instalaci. Působivý čelní kryt současně brání neoprávněným osobám v zacházení s generátorem. Generátory LegioZon jsou vybaveny vlastním dávkovacím čerpadlem, jehož výkon je sladěn s výkonem celé jednotky. Hlavní rysy: výkon 0-10 g/h chlordioxidu, dávková výroba, jsou vhodné pro trvalý kontinuální i přerušovaný provoz nejvyšší možná míra bezpečnosti díky důsledné konstrukci zařízení dle směrnic DVGW a specifikací W 224 a W 624 (DVGW je německá asociace pro vodu a plyn) a díky bezpečné koncentraci vyráběného roztoku chlordioxidu (2 g/l) dlouhotrvající stabilita vyrobeného roztoku chlordioxidu -několik dnů vysoká provozní bezpečnost díky automatickému restartu v případě poruchy síťového napájení. Automatické kontrolní funkce a displejové zprávy o potřebě údržby. řídící jednotka se zobrazovaným návodem pro provoz, proplach i údržbu Následující příslušenství lze volitelně objednávat: generátor chlordioxidu LegioZon (bez čelního krytu) pk_7_075 injekční potrubní kus, korozně odolný, zahrnující i směšovací element pojistný přetlakový ventil záchytná vana pro 1 zásobník 25 l a pro 1 zásobník 10 l zdrojových chemikálií fotometr pro stanovení obsahu chlordioxidu a chloritanů zdrojové chemikálie v zásobnících o objemu 25 l a 10 l Technická data výkon maximální provozní tlak výkon dávkovacího čerpadla ClO 2 provozní teplota rozměry hmotnost proudová spotřeba g/h bar C mm kg (pro 230 V) CDL CDL l/hod (10 bar) 3,4 l/hod (5 bar) 7,1 l/hod (7 bar) 8,4 l/hod (3,5 bar) x 550 x ,7 A x 550 x ,7 A vstupy: od kontaktního průtokoměru externí vstup pauza, šokové dávkování, apod. externí porucha výstupy: reléový výstup upozornění - hladina chemikálií reléový výstup upozornění - hladina v reaktoru signalizace alarm Katalog ProMinent

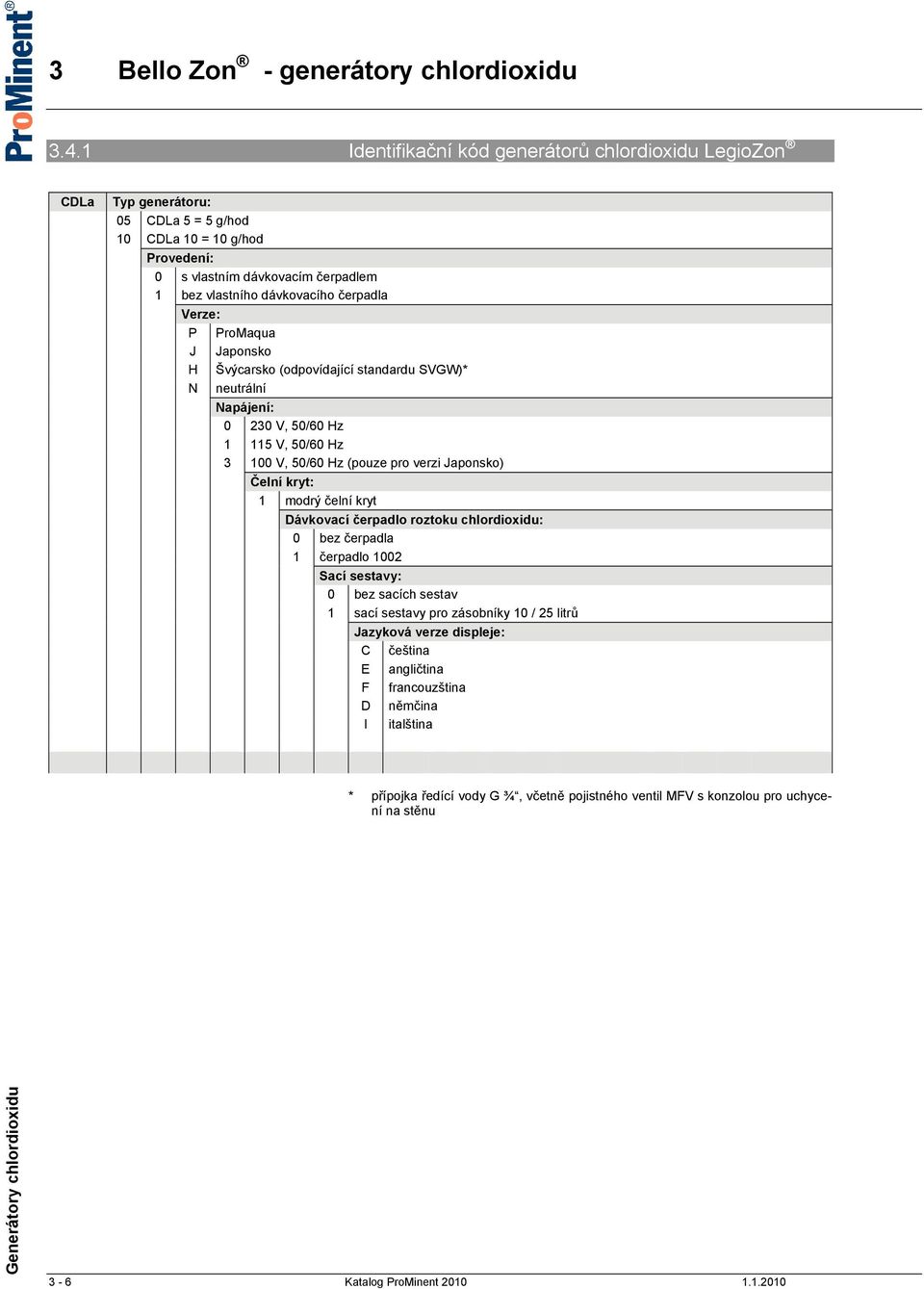

8 3.4.1 Identifikační kód generátorů chlordioxidu LegioZon CDLa Typ generátoru: 05 CDLa 5 = 5 g/hod 10 CDLa 10 = 10 g/hod Provedení: 0 s vlastním dávkovacím čerpadlem 1 bez vlastního dávkovacího čerpadla Verze: P ProMaqua J Japonsko H Švýcarsko (odpovídající standardu SVGW)* N neutrální Napájení: V, 50/60 Hz V, 50/60 Hz V, 50/60 Hz (pouze pro verzi Japonsko) Čelní kryt: 1 modrý čelní kryt Dávkovací čerpadlo roztoku chlordioxidu: 0 bez čerpadla 1 čerpadlo 1002 Sací sestavy: 0 bez sacích sestav 1 sací sestavy pro zásobníky 10 / 25 litrů Jazyková verze displeje: C čeština E angličtina F francouzština D němčina I italština * přípojka ředící vody G ¾, včetně pojistného ventil MFV s konzolou pro uchycení na stěnu 3-6 Katalog ProMinent

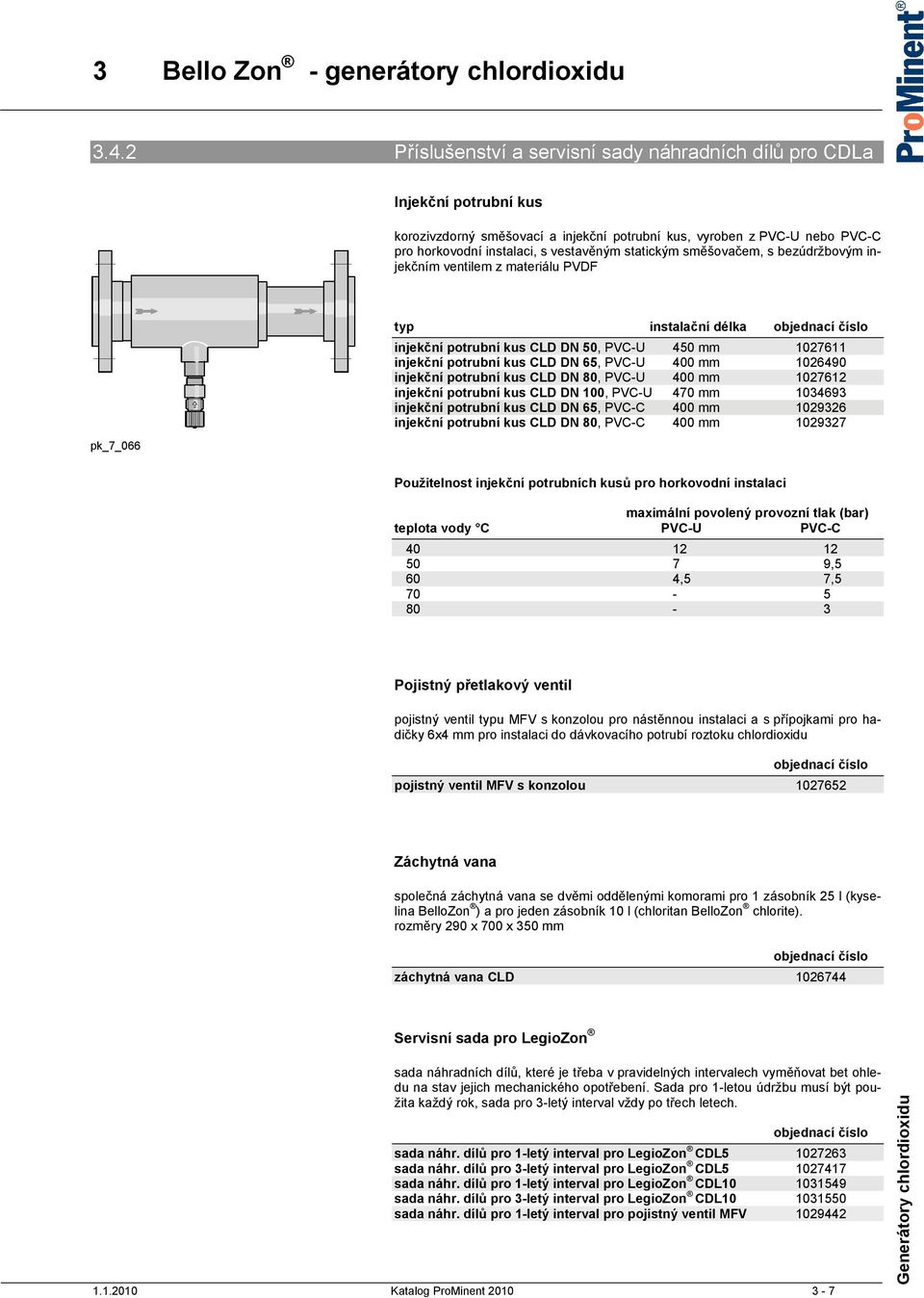

9 3.4.2 Příslušenství a servisní sady náhradních dílů pro CDLa Injekční potrubní kus korozivzdorný směšovací a injekční potrubní kus, vyroben z PVC-U nebo PVC-C pro horkovodní instalaci, s vestavěným statickým směšovačem, s bezúdržbovým injekčním ventilem z materiálu PVDF pk_7_066 instalační délka injekční potrubní kus CLD DN 50, PVC-U 450 mm injekční potrubní kus CLD DN 65, PVC-U 400 mm injekční potrubní kus CLD DN 80, PVC-U 400 mm injekční potrubní kus CLD DN 100, PVC-U 470 mm injekční potrubní kus CLD DN 65, PVC-C 400 mm injekční potrubní kus CLD DN 80, PVC-C 400 mm Použitelnost injekční potrubních kusů pro horkovodní instalaci maximální povolený provozní tlak (bar) teplota vody C PVC-U PVC-C ,5 60 4,5 7, Pojistný přetlakový ventil pojistný ventil u MFV s konzolou pro nástěnnou instalaci a s přípojkami pro hadičky 6x4 mm pro instalaci do dávkovacího potrubí roztoku chlordioxidu pojistný ventil MFV s konzolou Záchytná vana společná záchytná vana se dvěmi oddělenými komorami pro 1 zásobník 25 l (kyselina BelloZon ) a pro jeden zásobník 10 l (chloritan BelloZon chlorite). rozměry 290 x 700 x 350 mm záchytná vana CLD Servisní sada pro LegioZon sada náhradních dílů, které je třeba v pravidelných intervalech vyměňovat bet ohledu na stav jejich mechanického opotřebení. Sada pro 1-letou údržbu musí být použita každý rok, sada pro 3-letý interval vždy po třech letech. sada náhr. dílů pro 1-letý interval pro LegioZon CDL sada náhr. dílů pro 3-letý interval pro LegioZon CDL sada náhr. dílů pro 1-letý interval pro LegioZon CDL sada náhr. dílů pro 3-letý interval pro LegioZon CDL sada náhr. dílů pro 1-letý interval pro pojistný ventil MFV Katalog ProMinent

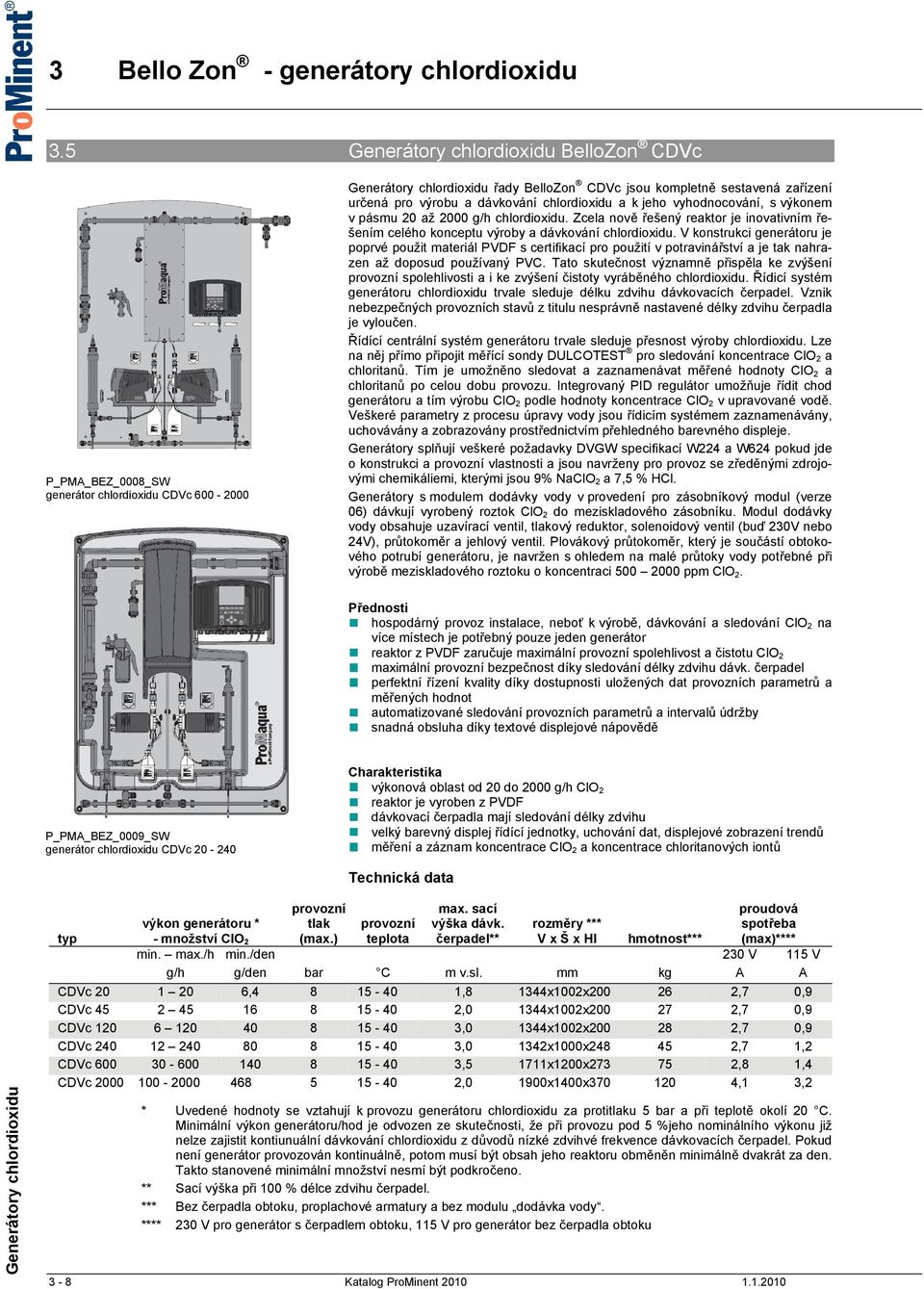

10 3.5 BelloZon CDVc P_PMA_BEZ_0008_SW generátor chlordioxidu CDVc řady BelloZon CDVc jsou kompletně sestavená zařízení určená pro výrobu a dávkování chlordioxidu a k jeho vyhodnocování, s výkonem v pásmu 20 až 2000 g/h chlordioxidu. Zcela nově řešený reaktor je inovativním řešením celého konceptu výroby a dávkování chlordioxidu. V konstrukci generátoru je poprvé použit materiál PVDF s certifikací pro použití v potravinářství a je tak nahrazen až doposud používaný PVC. Tato skutečnost významně přispěla ke zvýšení provozní spolehlivosti a i ke zvýšení čistoty vyráběného chlordioxidu. Řídicí systém generátoru chlordioxidu trvale sleduje délku zdvihu dávkovacích čerpadel. Vznik nebezpečných provozních stavů z titulu nesprávně nastavené délky zdvihu čerpadla je vyloučen. Řídící centrální systém generátoru trvale sleduje přesnost výroby chlordioxidu. Lze na něj přímo připojit měřící sondy DULCOTEST pro sledování koncentrace ClO 2 a chloritanů. Tím je umožněno sledovat a zaznamenávat měřené hodnoty ClO 2 a chloritanů po celou dobu provozu. Integrovaný PID regulátor umožňuje řídit chod generátoru a tím výrobu ClO 2 podle hodnoty koncentrace ClO 2 v upravované vodě. Veškeré parametry z procesu úpravy vody jsou řídicím systémem zaznamenávány, uchovávány a zobrazovány prostřednictvím přehledného barevného displeje. Generátory splňují veškeré požadavky DVGW specifikací W224 a W624 pokud jde o konstrukci a provozní vlastnosti a jsou navrženy pro provoz se zředěnými zdrojovými chemikáliemi, kterými jsou 9% NaClO 2 a 7,5 % HCl. Generátory s modulem dodávky vody v provedení pro zásobníkový modul (verze 06) dávkují vyrobený roztok ClO 2 do meziskladového zásobníku. Modul dodávky vody obsahuje uzavírací ventil, tlakový reduktor, solenoidový ventil (buď 230V nebo 24V), průtokoměr a jehlový ventil. Plovákový průtokoměr, který je součástí obtokového potrubí generátoru, je navržen s ohledem na malé průtoky vody potřebné při výrobě meziskladového roztoku o koncentraci ppm ClO 2. Přednosti hospodárný provoz instalace, neboť k výrobě, dávkování a sledování ClO 2 na více místech je potřebný pouze jeden generátor reaktor z PVDF zaručuje maximální provozní spolehlivost a čistotu ClO 2 maximální provozní bezpečnost díky sledování délky zdvihu dávk. čerpadel perfektní řízení kvality díky dostupnosti uložených dat provozních parametrů a měřených hodnot automatizované sledování provozních parametrů a intervalů údržby snadná obsluha díky textové displejové nápovědě P_PMA_BEZ_0009_SW generátor chlordioxidu CDVc Charakteristika výkonová oblast od 20 do 2000 g/h ClO 2 reaktor je vyroben z PVDF dávkovací čerpadla mají sledování délky zdvihu velký barevný displej řídící jednotky, uchování dat, displejové zobrazení trendů měření a záznam koncentrace ClO 2 a koncentrace chloritanových iontů Technická data provozní tlak (max.) max. sací výška dávk. čerpadel** proudová spotřeba (max)**** výkon generátoru * - množství ClO 2 provozní teplota rozměry *** V x Š x Hl hmotnost*** min. max./h min./den 230 V 115 V g/h g/den bar C m v.sl. mm kg A A CDVc , ,8 1344x1002x ,7 0,9 CDVc ,0 1344x1002x ,7 0,9 CDVc ,0 1344x1002x ,7 0,9 CDVc ,0 1342x1000x ,7 1,2 CDVc ,5 1711x1200x ,8 1,4 CDVc ,0 1900x1400x ,1 3,2 * Uvedené hodnoty se vztahují k provozu generátoru chlordioxidu za protitlaku 5 bar a při teplotě okolí 20 C. Minimální výkon generátoru/hod je odvozen ze skutečnosti, že při provozu pod 5 %jeho nominálního výkonu již nelze zajistit kontiunuální dávkování chlordioxidu z důvodů nízké zdvihvé frekvence dávkovacích čerpadel. Pokud není generátor provozován kontinuálně, potom musí být obsah jeho reaktoru obměněn minimálně dvakrát za den. Takto stanovené minimální množství nesmí být podkročeno. ** Sací výška při 100 % délce zdvihu čerpadel. *** Bez čerpadla obtoku, proplachové armatury a bez modulu dodávka vody. **** 230 V pro generátor s čerpadlem obtoku, 115 V pro generátor bez čerpadla obtoku 3-8 Katalog ProMinent

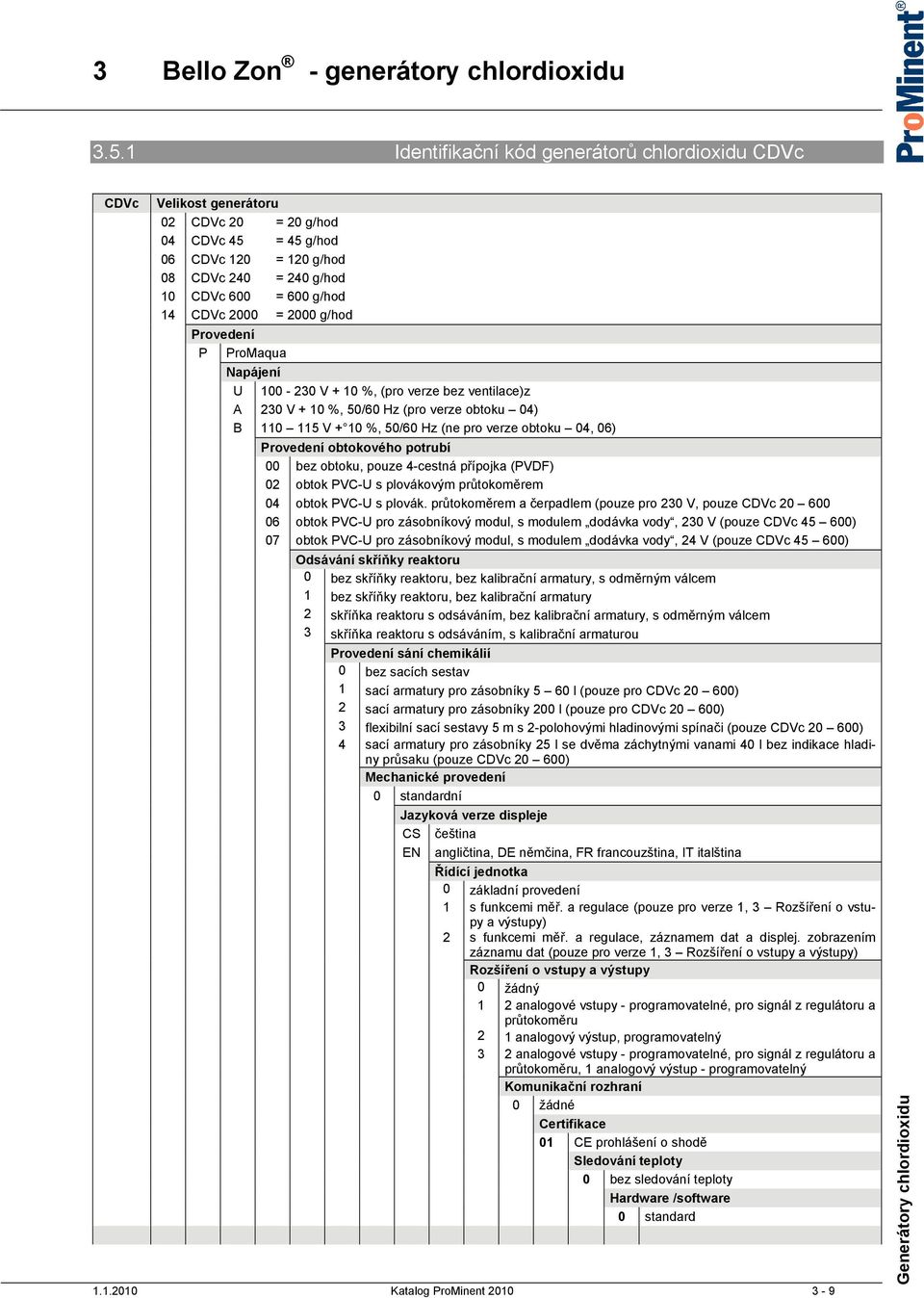

11 3.5.1 Identifikační kód generátorů chlordioxidu CDVc CDVc Velikost generátoru 02 CDVc 20 = 20 g/hod 04 CDVc 45 = 45 g/hod 06 CDVc 120 = 120 g/hod 08 CDVc 240 = 240 g/hod 10 CDVc 600 = 600 g/hod 14 CDVc 2000 = 2000 g/hod Provedení P ProMaqua Napájení U V + 10 %, (pro verze bez ventilace)z A 230 V + 10 %, 50/60 Hz (pro verze obtoku 04) B V + 10 %, 50/60 Hz (ne pro verze obtoku 04, 06) Provedení obtokového potrubí 00 bez obtoku, pouze 4-cestná přípojka (PVDF) 02 obtok PVC-U s plovákovým průtokoměrem 04 obtok PVC-U s plovák. průtokoměrem a čerpadlem (pouze pro 230 V, pouze CDVc obtok PVC-U pro zásobníkový modul, s modulem dodávka vody, 230 V (pouze CDVc ) 07 obtok PVC-U pro zásobníkový modul, s modulem dodávka vody, 24 V (pouze CDVc ) Odsávání skříňky reaktoru 0 bez skříňky reaktoru, bez kalibrační armatury, s odměrným válcem 1 bez skříňky reaktoru, bez kalibrační armatury 2 skříňka reaktoru s odsáváním, bez kalibrační armatury, s odměrným válcem 3 skříňka reaktoru s odsáváním, s kalibrační armaturou Provedení sání chemikálií 0 bez sacích sestav 1 sací armatury pro zásobníky 5 60 l (pouze pro CDVc ) 2 sací armatury pro zásobníky 200 l (pouze pro CDVc ) 3 flexibilní sací sestavy 5 m s 2-polohovými hladinovými spínači (pouze CDVc ) 4 sací armatury pro zásobníky 25 l se dvěma záchytnými vanami 40 l bez indikace hladiny průsaku (pouze CDVc ) Mechanické provedení 0 standardní Jazyková verze displeje CS čeština EN angličtina, DE němčina, FR francouzština, IT italština Řídící jednotka 0 základní provedení 1 s funkcemi měř. a regulace (pouze pro verze 1, 3 Rozšíření o vstupy a výstupy) 2 s funkcemi měř. a regulace, záznamem dat a displej. zobrazením záznamu dat (pouze pro verze 1, 3 Rozšíření o vstupy a výstupy) Rozšíření o vstupy a výstupy 0 žádný 1 2 analogové vstupy - programovatelné, pro signál z regulátoru a průtokoměru 2 1 analogový výstup, programovatelný 3 2 analogové vstupy - programovatelné, pro signál z regulátoru a průtokoměru, 1 analogový výstup - programovatelný Komunikační rozhraní 0 žádné Certifikace 01 CE prohlášení o shodě Sledování teploty 0 bez sledování teploty Hardware /software 0 standard Katalog ProMinent

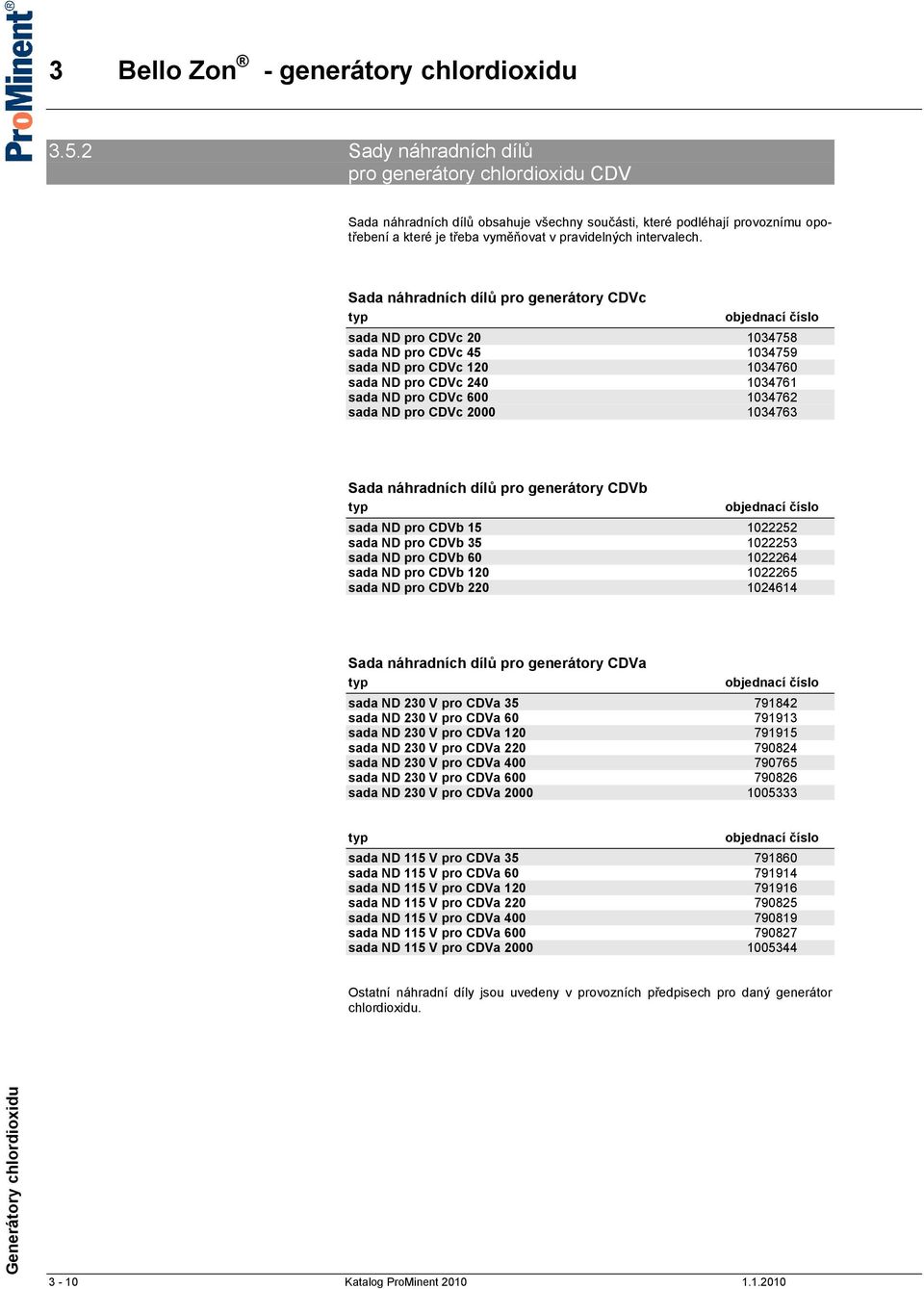

12 3.5.2 Sady náhradních dílů pro generátory chlordioxidu CDV Sada náhradních dílů obsahuje všechny součásti, které podléhají provoznímu opotřebení a které je třeba vyměňovat v pravidelných intervalech. Sada náhradních dílů pro generátory CDVc sada ND pro CDVc sada ND pro CDVc sada ND pro CDVc sada ND pro CDVc sada ND pro CDVc sada ND pro CDVc Sada náhradních dílů pro generátory CDVb sada ND pro CDVb sada ND pro CDVb sada ND pro CDVb sada ND pro CDVb sada ND pro CDVb Sada náhradních dílů pro generátory CDVa sada ND 230 V pro CDVa sada ND 230 V pro CDVa sada ND 230 V pro CDVa sada ND 230 V pro CDVa sada ND 230 V pro CDVa sada ND 230 V pro CDVa sada ND 230 V pro CDVa sada ND 115 V pro CDVa sada ND 115 V pro CDVa sada ND 115 V pro CDVa sada ND 115 V pro CDVa sada ND 115 V pro CDVa sada ND 115 V pro CDVa sada ND 115 V pro CDVa Ostatní náhradní díly jsou uvedeny v provozních předpisech pro daný generátor chlordioxidu Katalog ProMinent

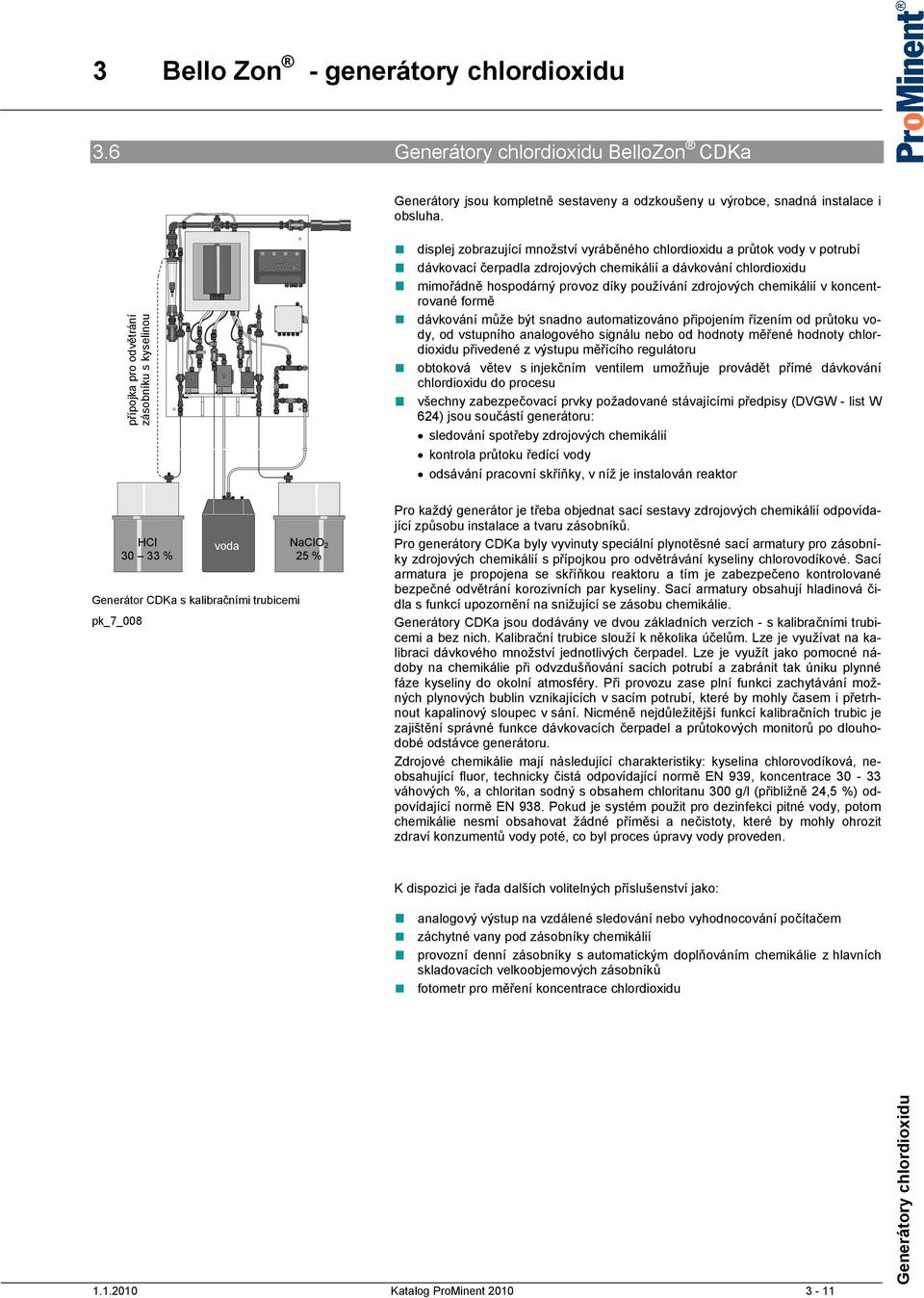

13 3.6 BelloZon CDKa Generátory jsou kompletně sestaveny a odzkoušeny u výrobce, snadná instalace i obsluha. přípojka pro odvětrání zásobníku s kyselinou displej zobrazující množství vyráběného chlordioxidu a průtok vody v potrubí dávkovací čerpadla zdrojových chemikálií a dávkování chlordioxidu mimořádně hospodárný provoz díky používání zdrojových chemikálií v koncentrované formě dávkování může být snadno automatizováno připojením řízením od průtoku vody, od vstupního analogového signálu nebo od hodnoty měřené hodnoty chlordioxidu přivedené z výstupu měřícího regulátoru obtoková větev s injekčním ventilem umožňuje provádět přímé dávkování chlordioxidu do procesu všechny zabezpečovací prvky požadované stávajícími předpisy (DVGW - list W 624) jsou součástí generátoru: sledování spotřeby zdrojových chemikálií kontrola průtoku ředící vody odsávání pracovní skříňky, v níž je instalován reaktor Generátor CDKa s kalibračními trubicemi pk_7_008 HCl % voda NaClO 2 25 % Pro každý generátor je třeba objednat sací sestavy zdrojových chemikálií odpovídající způsobu instalace a tvaru zásobníků. Pro generátory CDKa byly vyvinuty speciální plynotěsné sací armatury pro zásobníky zdrojových chemikálií s přípojkou pro odvětrávání kyseliny chlorovodíkové. Sací armatura je propojena se skříňkou reaktoru a tím je zabezpečeno kontrolované bezpečné odvětrání korozivních par kyseliny. Sací armatury obsahují hladinová čidla s funkcí upozornění na snižující se zásobu chemikálie. Generátory CDKa jsou dodávány ve dvou základních verzích - s kalibračními trubicemi a bez nich. Kalibrační trubice slouží k několika účelům. Lze je využívat na kalibraci dávkového množství jednotlivých čerpadel. Lze je využít jako pomocné nádoby na chemikálie při odvzdušňování sacích potrubí a zabránit tak úniku plynné fáze kyseliny do okolní atmosféry. Při provozu zase plní funkci zachytávání možných plynových bublin vznikajících v sacím potrubí, které by mohly časem i přetrhnout kapalinový sloupec v sání. Nicméně nejdůležitější funkcí kalibračních trubic je zajištění správné funkce dávkovacích čerpadel a průtokových monitorů po dlouhodobé odstávce generátoru. Zdrojové chemikálie mají následující charakteristiky: kyselina chlorovodíková, neobsahující fluor, technicky čistá odpovídající normě EN 939, koncentrace váhových %, a chloritan sodný s obsahem chloritanu 300 g/l (přibližně 24,5 %) odpovídající normě EN 938. Pokud je systém použit pro dezinfekci pitné vody, potom chemikálie nesmí obsahovat žádné příměsi a nečistoty, které by mohly ohrozit zdraví konzumentů vody poté, co byl proces úpravy vody proveden. K dispozici je řada dalších volitelných příslušenství jako: analogový výstup na vzdálené sledování nebo vyhodnocování počítačem záchytné vany pod zásobníky chemikálií provozní denní zásobníky s automatickým doplňováním chemikálie z hlavních skladovacích velkoobjemových zásobníků fotometr pro měření koncentrace chlordioxidu Katalog ProMinent

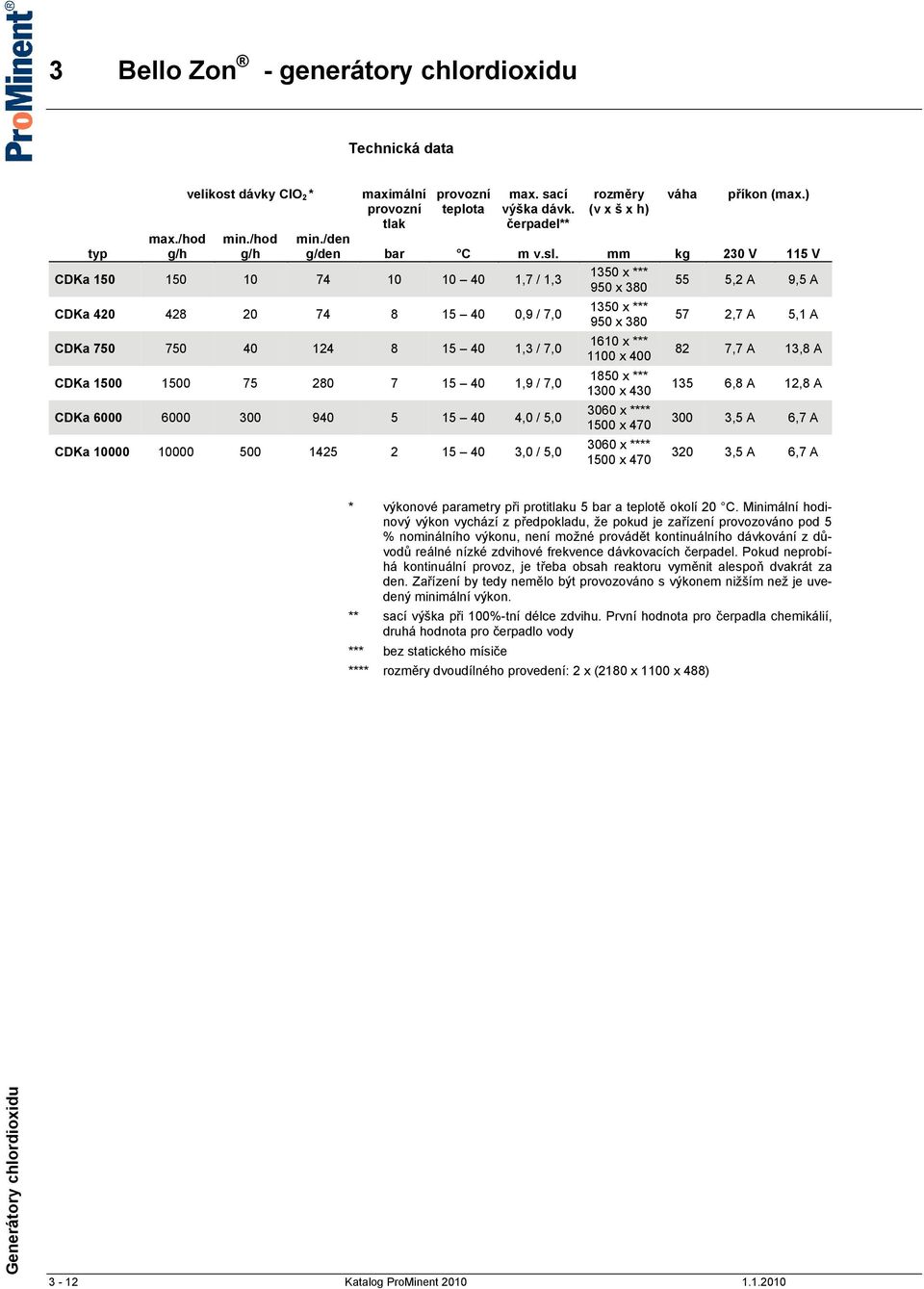

14 Technická data max./hod g/h velikost dávky ClO 2 * min./hod g/h maximální provozní tlak provozní teplota max. sací výška dávk. čerpadel** rozměry (v x š x h) váha příkon (max.) min./den g/den bar C m v.sl. mm kg 230 V 115 V CDKa ,7 / 1,3 CDKa ,9 / 7,0 CDKa ,3 / 7,0 CDKa ,9 / 7,0 CDKa ,0 / 5,0 CDKa ,0 / 5, x *** 950 x x *** 950 x x *** 1100 x x *** 1300 x x **** 1500 x x **** 1500 x ,2 A 9,5 A 57 2,7 A 5,1 A 82 7,7 A 13,8 A 135 6,8 A 12,8 A 300 3,5 A 6,7 A 320 3,5 A 6,7 A * výkonové parametry při protitlaku 5 bar a teplotě okolí 20 C. Minimální hodinový výkon vychází z předpokladu, že pokud je zařízení provozováno pod 5 % nominálního výkonu, není možné provádět kontinuálního dávkování z důvodů reálné nízké zdvihové frekvence dávkovacích čerpadel. Pokud neprobíhá kontinuální provoz, je třeba obsah reaktoru vyměnit alespoň dvakrát za den. Zařízení by tedy nemělo být provozováno s výkonem nižším než je uvedený minimální výkon. ** sací výška při 100%-tní délce zdvihu. První hodnota pro čerpadla chemikálií, druhá hodnota pro čerpadlo vody *** bez statického mísiče **** rozměry dvoudílného provedení: 2 x (2180 x 1100 x 488) 3-12 Katalog ProMinent

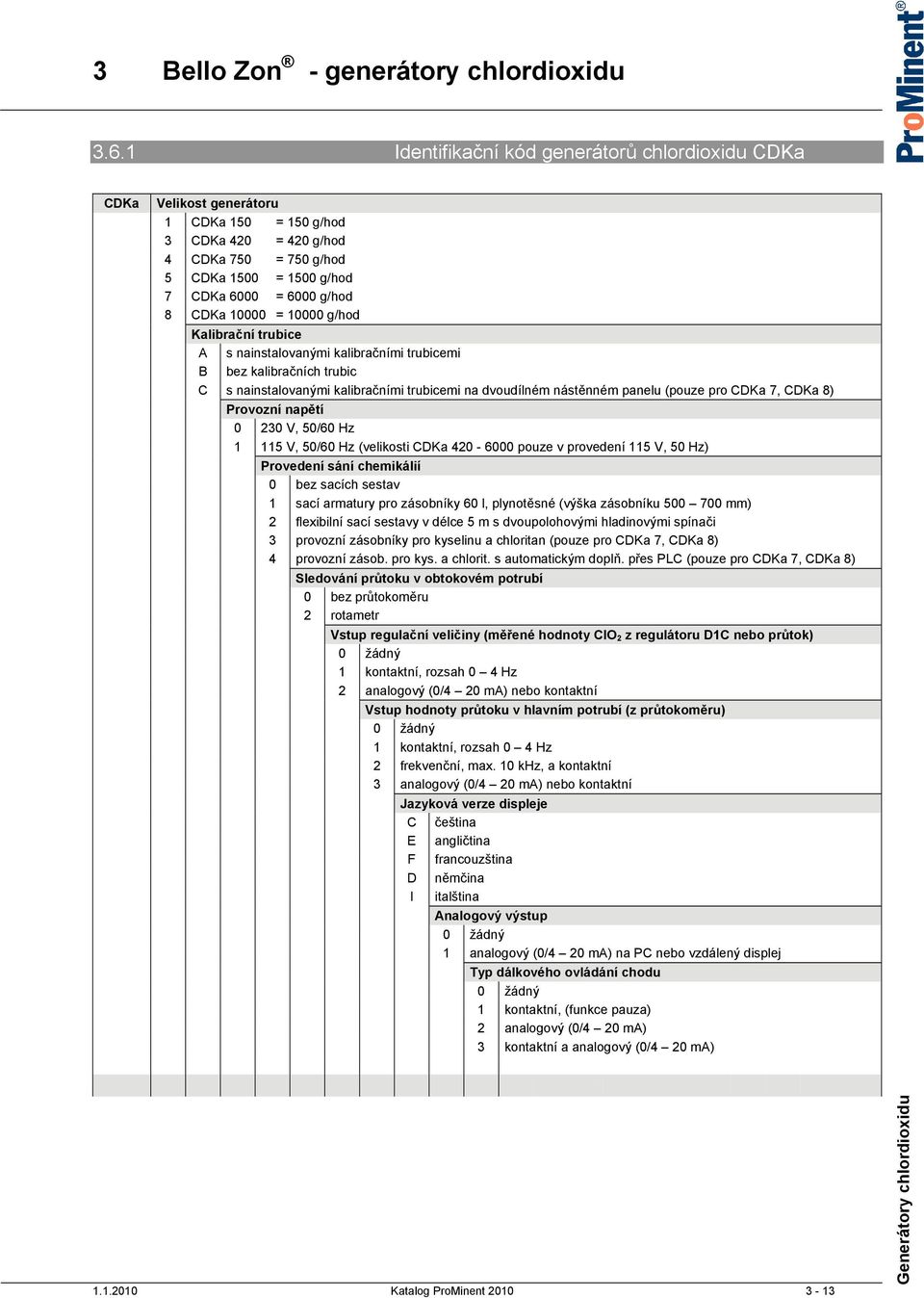

15 3.6.1 Identifikační kód generátorů chlordioxidu CDKa CDKa Velikost generátoru 1 CDKa 150 = 150 g/hod 3 CDKa 420 = 420 g/hod 4 CDKa 750 = 750 g/hod 5 CDKa 1500 = 1500 g/hod 7 CDKa 6000 = 6000 g/hod 8 CDKa = g/hod Kalibrační trubice A s nainstalovanými kalibračními trubicemi B bez kalibračních trubic C s nainstalovanými kalibračními trubicemi na dvoudílném nástěnném panelu (pouze pro CDKa 7, CDKa 8) Provozní napětí V, 50/60 Hz V, 50/60 Hz (velikosti CDKa pouze v provedení 115 V, 50 Hz) Provedení sání chemikálií 0 bez sacích sestav 1 sací armatury pro zásobníky 60 l, plynotěsné (výška zásobníku mm) 2 flexibilní sací sestavy v délce 5 m s dvoupolohovými hladinovými spínači 3 provozní zásobníky pro kyselinu a chloritan (pouze pro CDKa 7, CDKa 8) 4 provozní zásob. pro kys. a chlorit. s automatickým doplň. přes PLC (pouze pro CDKa 7, CDKa 8) Sledování průtoku v obtokovém potrubí 0 bez průtokoměru 2 rotametr Vstup regulační veličiny (měřené hodnoty ClO 2 z regulátoru D1C nebo průtok) 0 žádný 1 kontaktní, rozsah 0 4 Hz 2 analogový (0/4 20 ma) nebo kontaktní Vstup hodnoty průtoku v hlavním potrubí (z průtokoměru) 0 žádný 1 kontaktní, rozsah 0 4 Hz 2 frekvenční, max. 10 khz, a kontaktní 3 analogový (0/4 20 ma) nebo kontaktní Jazyková verze displeje C čeština E angličtina F francouzština D němčina I italština Analogový výstup 0 žádný 1 analogový (0/4 20 ma) na PC nebo vzdálený displej Typ dálkového ovládání chodu 0 žádný 1 kontaktní, (funkce pauza) 2 analogový (0/4 20 ma) 3 kontaktní a analogový (0/4 20 ma) Katalog ProMinent

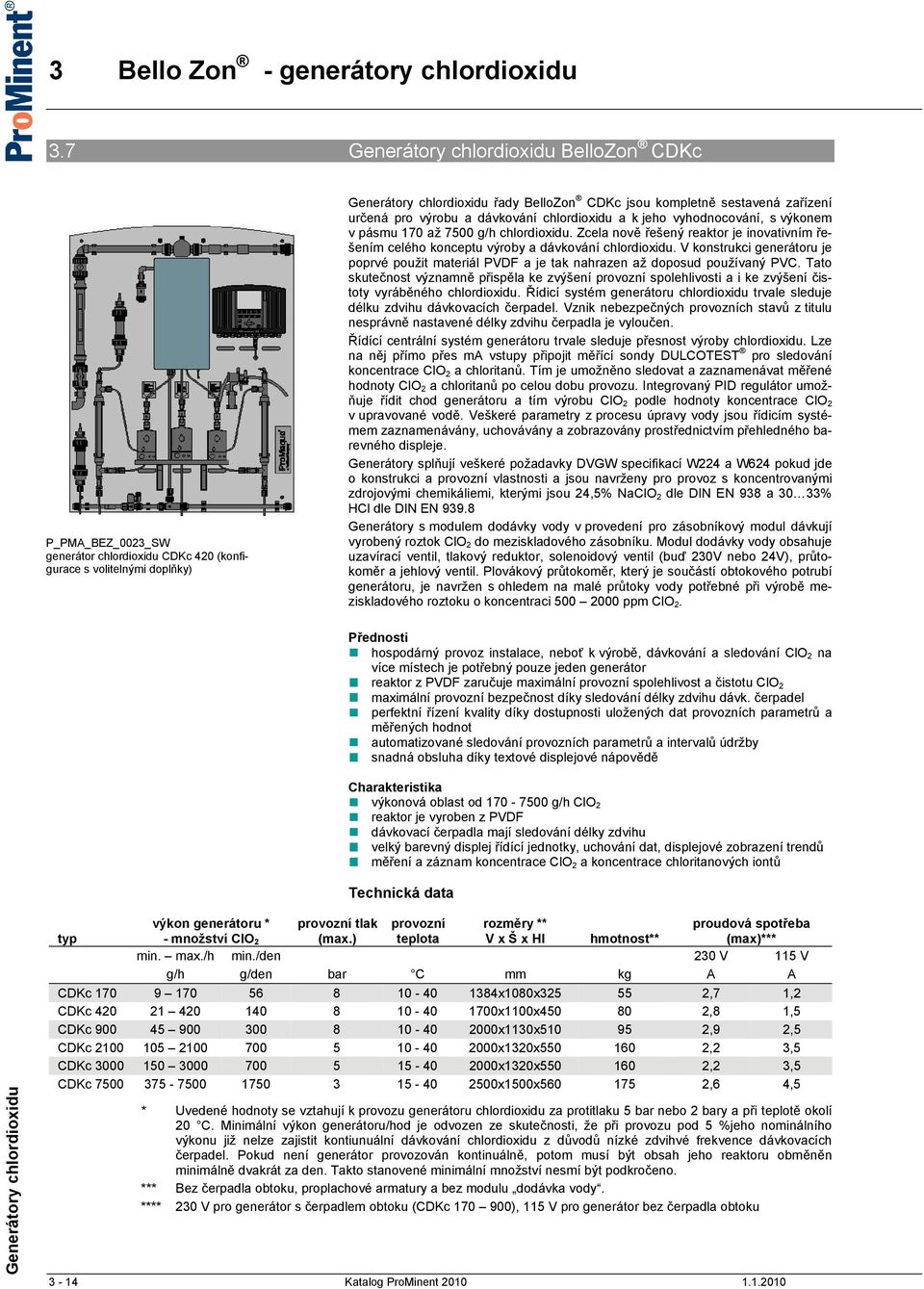

16 3.7 BelloZon CDKc P_PMA_BEZ_0023_SW generátor chlordioxidu CDKc 420 (konfigurace s volitelnými doplňky) řady BelloZon CDKc jsou kompletně sestavená zařízení určená pro výrobu a dávkování chlordioxidu a k jeho vyhodnocování, s výkonem v pásmu 170 až 7500 g/h chlordioxidu. Zcela nově řešený reaktor je inovativním řešením celého konceptu výroby a dávkování chlordioxidu. V konstrukci generátoru je poprvé použit materiál PVDF a je tak nahrazen až doposud používaný PVC. Tato skutečnost významně přispěla ke zvýšení provozní spolehlivosti a i ke zvýšení čistoty vyráběného chlordioxidu. Řídicí systém generátoru chlordioxidu trvale sleduje délku zdvihu dávkovacích čerpadel. Vznik nebezpečných provozních stavů z titulu nesprávně nastavené délky zdvihu čerpadla je vyloučen. Řídící centrální systém generátoru trvale sleduje přesnost výroby chlordioxidu. Lze na něj přímo přes ma vstupy připojit měřící sondy DULCOTEST pro sledování koncentrace ClO 2 a chloritanů. Tím je umožněno sledovat a zaznamenávat měřené hodnoty ClO 2 a chloritanů po celou dobu provozu. Integrovaný PID regulátor umožňuje řídit chod generátoru a tím výrobu ClO 2 podle hodnoty koncentrace ClO 2 v upravované vodě. Veškeré parametry z procesu úpravy vody jsou řídicím systémem zaznamenávány, uchovávány a zobrazovány prostřednictvím přehledného barevného displeje. Generátory splňují veškeré požadavky DVGW specifikací W224 a W624 pokud jde o konstrukci a provozní vlastnosti a jsou navrženy pro provoz s koncentrovanými zdrojovými chemikáliemi, kterými jsou 24,5% NaClO 2 dle DIN EN 938 a 30 33% HCl dle DIN EN Generátory s modulem dodávky vody v provedení pro zásobníkový modul dávkují vyrobený roztok ClO 2 do meziskladového zásobníku. Modul dodávky vody obsahuje uzavírací ventil, tlakový reduktor, solenoidový ventil (buď 230V nebo 24V), průtokoměr a jehlový ventil. Plovákový průtokoměr, který je součástí obtokového potrubí generátoru, je navržen s ohledem na malé průtoky vody potřebné při výrobě meziskladového roztoku o koncentraci ppm ClO 2. Přednosti hospodárný provoz instalace, neboť k výrobě, dávkování a sledování ClO 2 na více místech je potřebný pouze jeden generátor reaktor z PVDF zaručuje maximální provozní spolehlivost a čistotu ClO 2 maximální provozní bezpečnost díky sledování délky zdvihu dávk. čerpadel perfektní řízení kvality díky dostupnosti uložených dat provozních parametrů a měřených hodnot automatizované sledování provozních parametrů a intervalů údržby snadná obsluha díky textové displejové nápovědě Charakteristika výkonová oblast od g/h ClO 2 reaktor je vyroben z PVDF dávkovací čerpadla mají sledování délky zdvihu velký barevný displej řídící jednotky, uchování dat, displejové zobrazení trendů měření a záznam koncentrace ClO 2 a koncentrace chloritanových iontů Technická data výkon generátoru * - množství ClO 2 provozní tlak (max.) provozní teplota rozměry ** V x Š x Hl hmotnost** proudová spotřeba (max)*** min. max./h min./den 230 V 115 V g/h g/den bar C mm kg A A CDKc x1080x ,7 1,2 CDKc x1100x ,8 1,5 CDKc x1130x ,9 2,5 CDKc x1320x ,2 3,5 CDKc x1320x ,2 3,5 CDKc x1500x ,6 4,5 * Uvedené hodnoty se vztahují k provozu generátoru chlordioxidu za protitlaku 5 bar nebo 2 bary a při teplotě okolí 20 C. Minimální výkon generátoru/hod je odvozen ze skutečnosti, že při provozu pod 5 %jeho nominálního výkonu již nelze zajistit kontiunuální dávkování chlordioxidu z důvodů nízké zdvihvé frekvence dávkovacích čerpadel. Pokud není generátor provozován kontinuálně, potom musí být obsah jeho reaktoru obměněn minimálně dvakrát za den. Takto stanovené minimální množství nesmí být podkročeno. *** Bez čerpadla obtoku, proplachové armatury a bez modulu dodávka vody. **** 230 V pro generátor s čerpadlem obtoku (CDKc ), 115 V pro generátor bez čerpadla obtoku 3-14 Katalog ProMinent

17 3.7.1 Identifikační kód generátorů chlordioxidu CDKc CDKc Velikost generátoru 02 * CDKc 170 = 170 g/hod 04 * CDKc 420 = 420 g/hod 06 * CDKc 900 = 900 g/hod 08 ** CDKc 2100 = 2100 g/hod 10 ** CDKc 3000 = 3000 g/hod 12 ** CDKc 7500 = 7500 g/hod Provedení P ProMaqua Napájení A 230 V + 10 %, 50/60 Hz (pro verze obtoku 04) B V + 10 %, 50/60 Hz (ne pro verze obtoku 04, 06) Provedení obtokového potrubí 00 bez obtoku, pouze 4-cestná přípojka (PVDF) 02 obtok PVC-U s plovákovým průtokoměrem 04 obtok PVC-U s plovák. průtokoměrem a čerpadlem (pouze pro 230 V, pouze CDKc ) 06 obtok PVC-U pro zásobníkový modul, s modulem dodávka vody, 230 V (pouze CDVc ) 07 obtok PVC-U pro zásobníkový modul, s modulem dodávka vody, 24 V (pouze CDVc ) Odsávání skříňky reaktoru 1 bez skříňky reaktoru, bez kalibrační armatury 3 skříňka reaktoru s odsáváním, s kalibrační armaturou Provedení sání chemikálií 0 bez sacích sestav Mechanické provedení 0 standardní Jazyková verze displeje CS čeština EN angličtina, DE němčina, FR francouzština, IT italština Řídící jednotka 0 základní provedení 1 s funkcemi měř. a regulace (pouze pro verze 1, 3 Rozšíření o vstupy a výstupy) 2 s funkcemi měř. a regulace, záznamem dat a displej. zobrazením záznamu dat (pouze pro verze 1, 3 Rozšíření o vstupy a výstupy) Rozšíření o vstupy a výstupy 0 žádný 1 2 analogové vstupy - programovatelné, pro signál z regulátoru a průtokoměru 2 1 analogový výstup, programovatelný 3 2 analogové vstupy - programovatelné, pro signál z regulátoru a průtokoměru, 1 analogový výstup - programovatelný Komunikační rozhraní 0 žádné Certifikace 01 CE prohlášení o shodě Sledování teploty 0 bez sledování teploty Hardware /software 0 standard * k dodání od druhého čtvrtletí 2010 ** k dodání od třetího čtvrtletí Katalog ProMinent

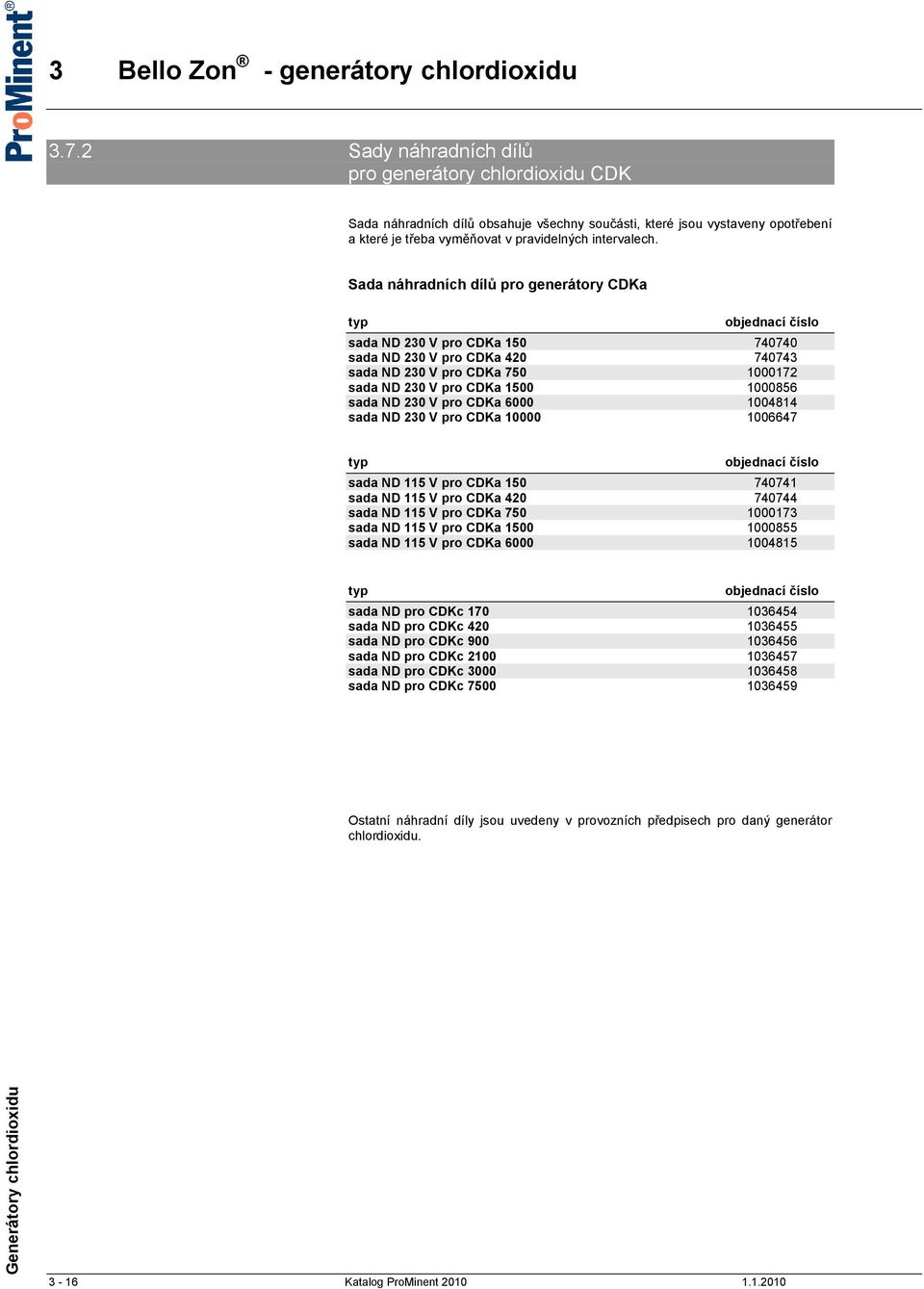

18 3.7.2 Sady náhradních dílů pro generátory chlordioxidu CDK Sada náhradních dílů obsahuje všechny součásti, které jsou vystaveny opotřebení a které je třeba vyměňovat v pravidelných intervalech. Sada náhradních dílů pro generátory CDKa sada ND 230 V pro CDKa sada ND 230 V pro CDKa sada ND 230 V pro CDKa sada ND 230 V pro CDKa sada ND 230 V pro CDKa sada ND 230 V pro CDKa sada ND 115 V pro CDKa sada ND 115 V pro CDKa sada ND 115 V pro CDKa sada ND 115 V pro CDKa sada ND 115 V pro CDKa sada ND pro CDKc sada ND pro CDKc sada ND pro CDKc sada ND pro CDKc sada ND pro CDKc sada ND pro CDKc Ostatní náhradní díly jsou uvedeny v provozních předpisech pro daný generátor chlordioxidu Katalog ProMinent

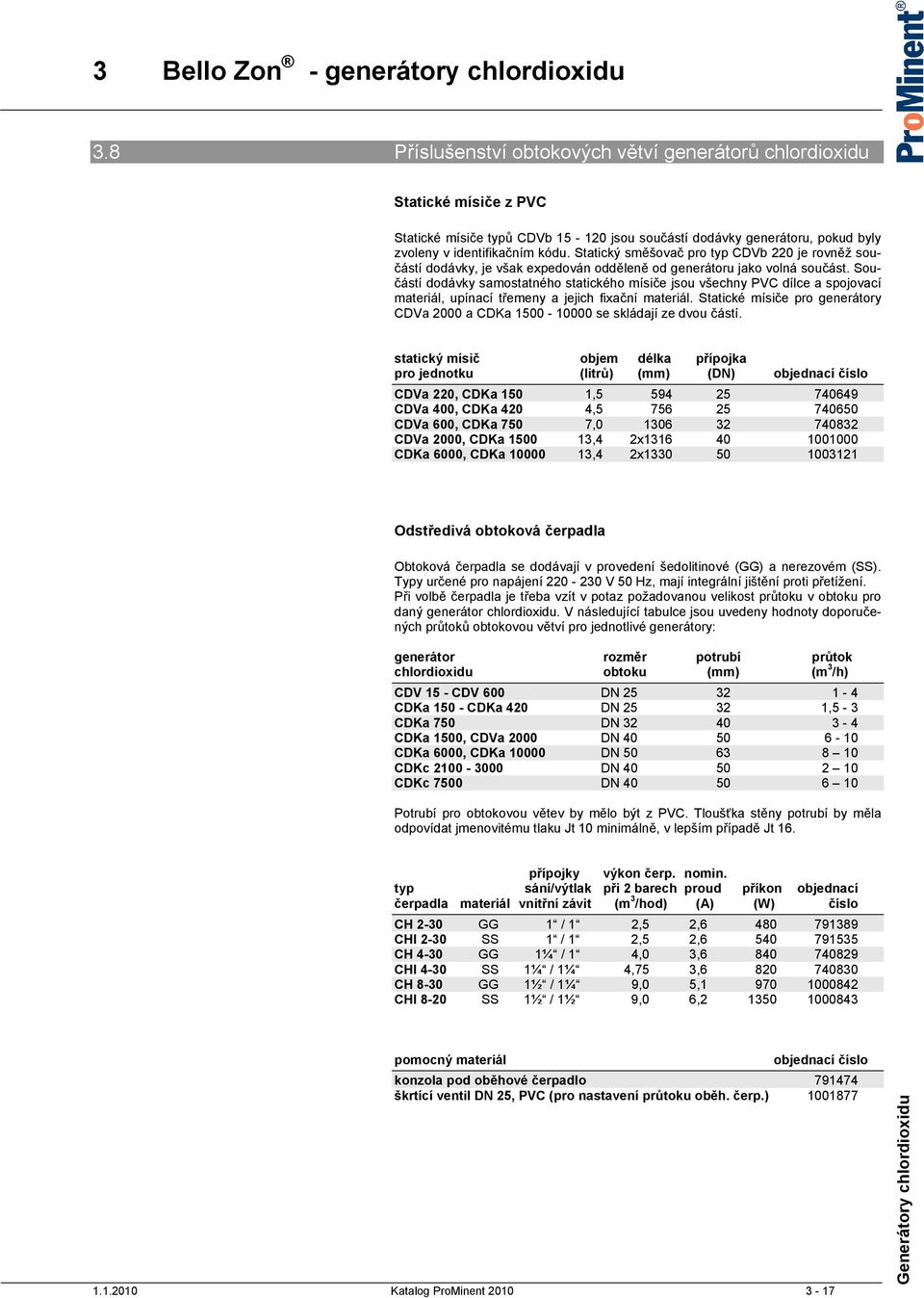

19 3.8 Příslušenství obtokových větví generátorů chlordioxidu Statické mísiče z PVC Statické mísiče ů CDVb jsou součástí dodávky generátoru, pokud byly zvoleny v identifikačním kódu. Statický směšovač pro CDVb 220 je rovněž součástí dodávky, je však expedován odděleně od generátoru jako volná součást. Součástí dodávky samostatného statického mísiče jsou všechny PVC dílce a spojovací materiál, upínací třemeny a jejich fixační materiál. Statické mísiče pro generátory CDVa 2000 a CDKa se skládají ze dvou částí. statický mísič objem délka přípojka pro jednotku (litrů) (mm) (DN) CDVa 220, CDKa 150 1, CDVa 400, CDKa 420 4, CDVa 600, CDKa 750 7, CDVa 2000, CDKa ,4 2x CDKa 6000, CDKa ,4 2x Odstředivá obtoková čerpadla Obtoková čerpadla se dodávají v provedení šedolitinové (GG) a nerezovém (SS). Typy určené pro napájení V 50 Hz, mají integrální jištění proti přetížení. Při volbě čerpadla je třeba vzít v potaz požadovanou velikost průtoku v obtoku pro daný generátor chlordioxidu. V následující tabulce jsou uvedeny hodnoty doporučených průtoků obtokovou větví pro jednotlivé generátory: generátor rozměr potrubí průtok chlordioxidu obtoku (mm) (m 3 /h) CDV 15 - CDV 600 DN CDKa CDKa 420 DN ,5-3 CDKa 750 DN CDKa 1500, CDVa 2000 DN CDKa 6000, CDKa DN CDKc DN CDKc 7500 DN Potrubí pro obtokovou větev by mělo být z PVC. Tloušťka stěny potrubí by měla odpovídat jmenovitému tlaku Jt 10 minimálně, v lepším případě Jt 16. přípojky výkon čerp. nomin. sání/výtlak při 2 barech proud příkon objednací čerpadla materiál vnitřní závit (m 3 /hod) (A) (W) číslo CH 2-30 GG 1 / 1 2,5 2, CHI 2-30 SS 1 / 1 2,5 2, CH 4-30 GG 1¼ / 1 4,0 3, CHI 4-30 SS 1¼ / 1¼ 4,75 3, CH 8-30 GG 1½ / 1¼ 9,0 5, CHI 8-20 SS 1½ / 1½ 9,0 6, pomocný materiál konzola pod oběhové čerpadlo škrtící ventil DN 25, PVC (pro nastavení průtoku oběh. čerp.) Katalog ProMinent

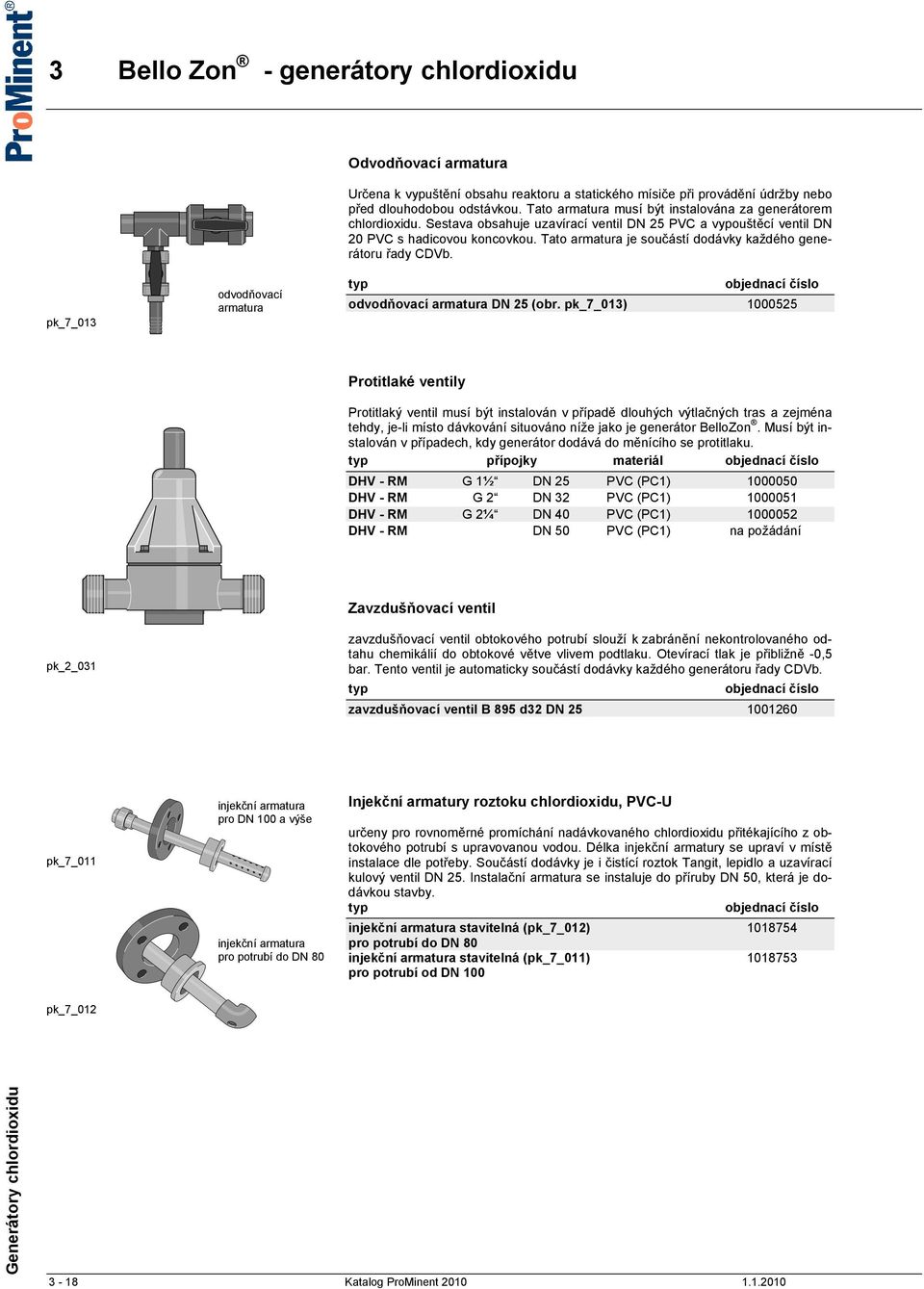

20 Odvodňovací armatura Určena k vypuštění obsahu reaktoru a statického mísiče při provádění údržby nebo před dlouhodobou odstávkou. Tato armatura musí být instalována za generátorem chlordioxidu. Sestava obsahuje uzavírací ventil DN 25 PVC a vypouštěcí ventil DN 20 PVC s hadicovou koncovkou. Tato armatura je součástí dodávky každého generátoru řady CDVb. pk_7_013 odvodňovací armatura odvodňovací armatura DN 25 (obr. pk_7_013) Protitlaké ventily Protitlaký ventil musí být instalován v případě dlouhých výtlačných tras a zejména tehdy, je-li místo dávkování situováno níže jako je generátor BelloZon. Musí být instalován v případech, kdy generátor dodává do měnícího se protitlaku. přípojky materiál DHV - RM G 1½ DN 25 PVC (PC1) DHV - RM G 2 DN 32 PVC (PC1) DHV - RM G 2¼ DN 40 PVC (PC1) DHV - RM DN 50 PVC (PC1) na požádání pk_2_031 Zavzdušňovací ventil zavzdušňovací ventil obtokového potrubí slouží k zabránění nekontrolovaného odtahu chemikálií do obtokové větve vlivem podtlaku. Otevírací tlak je přibližně -0,5 bar. Tento ventil je automaticky součástí dodávky každého generátoru řady CDVb. zavzdušňovací ventil B 895 d32 DN pk_7_011 injekční armatura pro DN 100 a výše injekční armatura pro potrubí do DN 80 Injekční armatury roztoku chlordioxidu, PVC-U určeny pro rovnoměrné promíchání nadávkovaného chlordioxidu přitékajícího z obtokového potrubí s upravovanou vodou. Délka injekční armatury se upraví v místě instalace dle potřeby. Součástí dodávky je i čistící roztok Tangit, lepidlo a uzavírací kulový ventil DN 25. Instalační armatura se instaluje do příruby DN 50, která je dodávkou stavby. injekční armatura stavitelná (pk_7_012) pro potrubí do DN 80 injekční armatura stavitelná (pk_7_011) pro potrubí od DN 100 pk_7_ Katalog ProMinent

21 3.9 Zdrojové chemikálie, příslušenství Sací armatury a sací sestavy Sací armatury mají pevné trubkové provedení a lze je přesně uzpůsobit rozměrům zásobníků zdrojových chemikálií. Sací sestavy jsou tvořeny ohebnými sacími hadičkami. Všechny sací sestavy i armatury jsou vyrobeny z PVC s těsněním z FPM a mají na vstupu sací zpětné ventily a dvoupolohové hladinové snímače s kabelem zakončeným kruhovým konektorem. pro generátory Sací armatura pro instalaci CDVc do 5-60 l nevratného zásobníku včetně 2 m hadičky (6/4 mm) Sací armatura pro instalaci CDVc do 5-60 l nevratného zásobníku včetně 2 m hadičky (8/5 mm) Sací armatura pro instalaci CDVc do 200 l zásobníku včetně 3 m hadičky (6/4 mm) Sací armatura pro instalaci CDVc do 200 l zásobníku včetně 3 m hadičky (8/5 mm) Sací sestava s víkem D55 zásobníku CDVc včetně 5 m hadičky (6/4 mm) Sací sestava s víkem D55 zásobníku CDVc včetně 5 m hadičky (8/5 mm) Plynotěsná sací armatura CDKc pro 60 l zásobník s otvorem 55 mm s ventilkem odvzdušnění, pro hadičky 6/4 mm a 8/5 mm a pro hadičku 6/4 mm odvzdušnění Plynotěsná sací armatura CDKc pro 200 l zásobník s ventilkem odvzdušnění, pro hadičky 6/4 mm a 8/5 mm a pro hadičku 6/4 mm odvzdušnění Sací sestava s hadičkou 5 m (6/4 mm) CDKc s plynotěsným víkem D55 zásobníku otvor ve víku pro zpětnou hadičku odvzdušnění Sací sestava s hadičkou 5 m (8/5 mm) CDKc s plynotěsným víkem D55 zásobníku otvor ve víku pro zpětnou hadičku odvzdušnění Kalibrační sací trubice pro generátory CDV jsou určeny k zabránění vytváření plynových kapes v sacích potrubích pro kyselinu sací trubice s příchytkami (pk_7_010) pro chloritan sací trubice s příchytkami (pk_7_010) kalibrační a akumulační sací trubice pk_7_010 Vyhřívání sacích potrubí chemikálií k vyhřívání sacích potrubí na instalacích s nízkou teplotou pro sací potrubí průměr 6/4 mm pro sací potrubí průměr 8/6 mm pro sací potrubí průměr 12/9 mm pro sací potrubí průměr 19/16 mm Katalog ProMinent

22 Záchytné vany objem záchytné vany 40 l bez monitoru průsaku* l s monitorem průsaku** l bez monitoru průsaku* l s monitorem průsaku** l bez monitoru průsaku* l s monitorem průsaku** * jedna záchytná vana ** pár (dvě záchytné vany + plovákové spínače průsaku + elektronická karta do řídicího systému BelloZon ) Monitor průsaku pro jednotky CDVc, CDKc označení hladinový plovákový spínač s kabelem 5 m jednopolohový plovákový spínač pro instalaci do záchytné vany chemikálií 40, 70 a 140 l, pro přímé napojení do řídící jednotky BelloZon Záchytná vana s roštem pro dva 200 l zásobníky materiál hmotnost vnější rozměry efektivní plocha objem polyetylen 22 kg 1230 x 820 x 435 mm 1160 x 750 mm 220 l Konstrukce záchytné vany splňuje požadavky WHG a má Stavební osvědčení. záchytná vana s roštovým mezidnem Kyselina BelloZon kyselina chlorovodíková, ředěná, pro použití jako složka 1 pro generátory chlordioxidu BelloZon CDV, CDL, LegioZon 25 l l l * * vratný kontejner Chloritan BelloZon chloritan sodný, ředěný, pro použití jako složka 2 pro generátory chlordioxidu BelloZon CDV, CDL, LegioZon 10 l l l l * * vratný kontejner 3-20 Katalog ProMinent

23 3.10 SVP-Pure řady SVP-Pure jsou schopny vyrobit až 200 kg/h chlordioxidu. Princip výroby chlordioxidu je založen na reakci chlorečnanu sodného, peroxidu vodíku a kyseliny sírové proces, který se v papírenském průmyslu prokázal jako nejvhodnější s největší výtěžností chlordioxidu. Při procesu Purate patentovaném firmou Eka Chemicals spolu reagují chlorečnan sodný s peroxidem vodíku za přítomnosti kyseliny sírové a výsledný roztok je d obtokového potrubí vody. Podle konstrukčního provedení injektoru, který je součástí generátoru lze dávkovat vyrobený roztok do protékající vody s protitlakem až 2 bary. Zařízení u AD využívají 78% kyselinu sírovou, zařízení u MSA mohou používat kyselinu sírovou v koncentracích od 78 do 98 %. Stejně jako technické zařízení tak i vlastní koncept realizace instalace jsou zárukami nejvyšší možné provozní bezpečnosti. Každý projekt je již v úvodní fázi projektové přípravy podporován společností Eka Chemicals formou konzultací a poradenství. Před uvedením zařízení do provozu je prováděn audit a stejně je prováděna kontrola provozu a stavu zařízení při plném provozním nasazení. Přednosti nejhospodárnější způsob výroby velkého množství chlordioxidu vysoká výtěžnost (vyšší jako 95 %), krátká reakční doba, malý objem reaktoru kompaktní konstrukce, všechny komponenty umístěny ve společné skříni maximální provozní bezpečnost díky malému objemu reaktoru a množství zabezpečovacích prvků snadná obsluha díky textové nápovědě dotykového displeje snadné včlenění generátoru do vyšších provozních souborů s centrálním ovládáním P_PMA_BEZ_0010_SW Charakteristika výkonová oblast 2,5 100 kg/hod ClO 2 práškově lakovaný kabinet s plastovým povlakem v dolní části integrovaný ředící člen pro kyselinu sírovou s koncentrací vyšší jako 78 % včetně tepelného výměníku z PTFE (pouze u ů MSA) reaktor s výstelkou HALAR injektor navržený podle parametrů projektovaného průtoku vody a protitlaku řídící jednotka Siemens Simatic S7 s dotykovým displejem 10,4 regulace výkonu interně manuálně nebo externím signálem 0/4 20 ma od průtoku vody napájení 1-fázové, 230 V, 50/60 Hz, 16 A Přehled výkonů: AD-2 AD-8 AD-18 AD-32 AD-52 AD-100 MSA-8 MSA-18 MSA-32 MSA-52 MSA-100 výkon (kg/h) 0,3 2, Katalog ProMinent

24 3.11 Bezpečnostní zařízení, analytika Detektor plynného chlordioxidu v ovzduší GMA 36 Detektor plynného chlordioxidu v ovzduší GMA 36 je kompaktní měřící a spínací jednotkou sledující stav vzduchu s ohledem na možný nárůst koncentrace plynného chlordioxidu. pk_7_004_1 Technická data chlordioxid mez vyhlášení upozornění ppm 0,1 mez vyhlášení poplachu ppm 0,3 teplotní rozsah C -15 / +45 krytí IP 54 rozměry (bez sondy) š x v x h 135 x 247 x 95 mm napájení V/Hz /50-60 příkon W < 5 doba náběhu sekund 150 reléový kontakt upozornění (rozpíná) V/A 230/1 reléový kontakt poplach V/A 230/1 (drží sepnutí) reléový kontakt houkačka V/A 230/1 (drží sepnutí, lze potvrdit) měřící princip sondy elektrochemický životnost sondy (závisí na prostředí) roky 2-3 detektor GMA 36 koncentrace ClO 2 v ovzduší Náhradní díly náhradní sonda pro GMA (pro chlor, chlordioxid, ozon) náhradní sonda pro přístroje u Life CGM Výstražné štítky pro chlordioxid Samolepicí výstražné černožluté štítky pro umístění v prostorech instalace generátoru sada štítků Plynový uzávěr Plynový uzávěr SDA-90 s náplní granulátu (0,7 l) určený k zachycení par kyseliny chlorovodíkové. Připojení - závitová koncovka DN 25 s převlečnou maticí G ½, materiál PP. plynový uzávěr náhradní náplň granulátu 0,7 litru Katalog ProMinent

25 Zavzdušňovací ventil skříňky reaktoru zavzdušňovací ventil reaktorové skříňky generátoru chlordioxidu, stavitelný, namísto zavzdušňovacího potrubí reaktorové skříňky, které je vedeno od generátoru do otevřeného prostoru mimo místnost instalace (u generátorů řady CDVb je tento ventil zahrnut ve standardní dodávce) zavzdušňovací ventil Fotometry DT1, DT2 a DT4 přenosný a kompaktní fotometr snadná obsluha s textovou nápovědí bezpečné a snadné měření obsahu chloru, chlordioxidu, fluoru, chloritanů, H 2 O 2, bromu, ozonu, ph a kyseliny kyanurové kalibrovatelný Technická data měřící rozsah DT1: měřící rozsah DT2B: měřící rozsah DT4: 0,05 6,0 mg/l volný chlor (DPD1) + celk. chlor (DPD4) 0,1..13,0 mg/l brom (DPD1) 0,05 11 mg/l chlordioxid (DPD1) 0,03 4,0 mg/l ozon (DPD4) 6,5 8,4 ph (fenolová červeň) 1 80 mg/l kyseliny kyanurová 0,05 2,0 mg/l fluor 0,05 6,0 mg/l volný chlor + celkový chlor 0,05 11 mg/l chlordioxid (DPD1) 0,03 2,5 mg/l chloritany 0,05 11 mg/l chlordioxid (DPD1) 0,05 6,0 mg/l chlor přesnost: závisí na měřené veličině a měřící metodě baterie: 9 V ( PP3) - zhruba 600 x 4-minutové měření přípustná teplota okolí: 5 40 C relativní vlhkost: 30 90%, nekondenzující materiál tělesa: ABS klávesnice: polykarbonátová membrána rozměry: 190 x 110 x 55 mm váha. přibližně 0,4 kg fotometr DT1 kompletní včetně přenosného pouzdra fotometr DT2B kompletní včetně přenosného pouzdra fotometr DT4 kompletní včetně přenosného pouzdra V dodávce fotometru je zahrnuto příslušenství, kyvety a reagenční chemikálie pk_5_ Katalog ProMinent

26 Spotřební materiál pro provádění analýz kalibrační roztok DPD 1, 15 ml reagent DPD 1, 15 ml roztok DPD 3, 15 ml fenolová červeň R 175, tablety, (100 ks) kyselina kyanurová R 263, tablety (100 ks) reagent SPANDS, 250 ml, ke stanovení fluoru fluorový kalibrační standard 1 mg/l ke kalibraci fotometru při analýze fluoru 3 ks náhradních kyvet - válcové kyvety s víčkem pro DPD, fenolovou červeň a stanovení kyseliny kyanurové (DT1 a DT2B) 3 ks náhradních kyvet pro stanovení fluoru (DT2A a B) sada reagentů DPD po 15 ml - 3 x kalibrační roztok DPD1, x reagent DPD 1, 2 x roztok DPD 3 tablety chlordioxidu No.1 - R tablety chlordioxidu No.2 - R DPD reagenty pro měření obsahu chloru, ozonu a chlordioxidu ve vodě fotometrickým komparátorem Lovibond. množství DPD tablety No ks DPD tablety No ks DPD tablety No ks DPD tablety No ks Katalog ProMinent
