1 Pilotní instalace dokrytí signálem v železničním prostředí APMS seminář Mobilní služby pro českou železnici Pavel Novák, Vodafone Czech Republic, a.s.

2 Technické možnosti I. Vlakový opakovač signálu + II. Zahuštění sítě základnových stanic v blízkosti železnice 2

3 I. Vlakový opakovač pilotní instalace

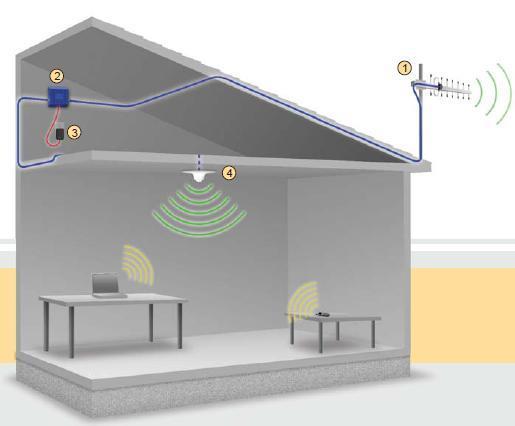

4 Opakovač signálu obecně Obousměrný zesilovač signálu Pouze pro vnitřní prostory Obslouží jednotky mobilních zařízení Většinou zesiluje jedno celé pásmo Malý výkon < 0,1 W Přesné nastavení pevného zesílení Neodborná instalace = rušení sítí Bez možnosti vzdáleného dohledu Nutný souhlas držitelů spektra 4

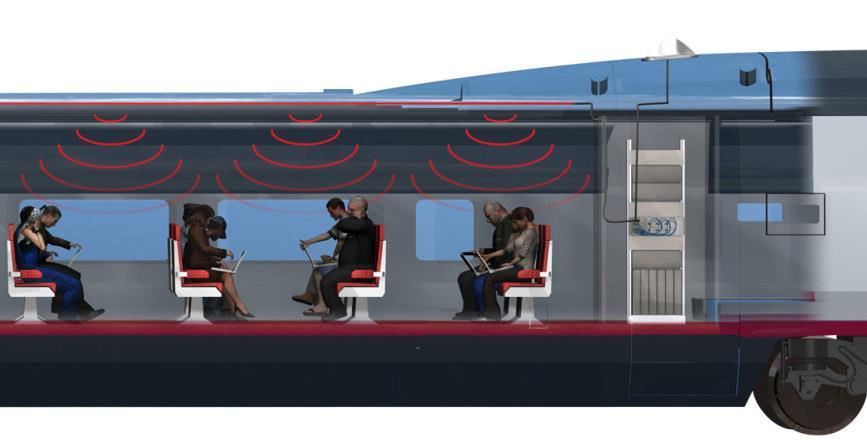

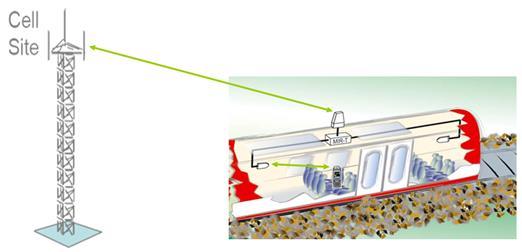

5 Vlakový opakovač Vysoký výkon 1-10W Obslouží desítky mobilních zařízení Zesiluje všechna pásma 800,900,1800,..MHz Dynamické nastavení zisku podle pokrytí Alokace stejného výstupního výkonu jednotlivým operátorům Změna konfigurace podle polohy (zahraničí) Zařízení pod vzdáleným dohledem Nutný souhlas držitelů spektra Nutný souhlas Drážního úřadu 5

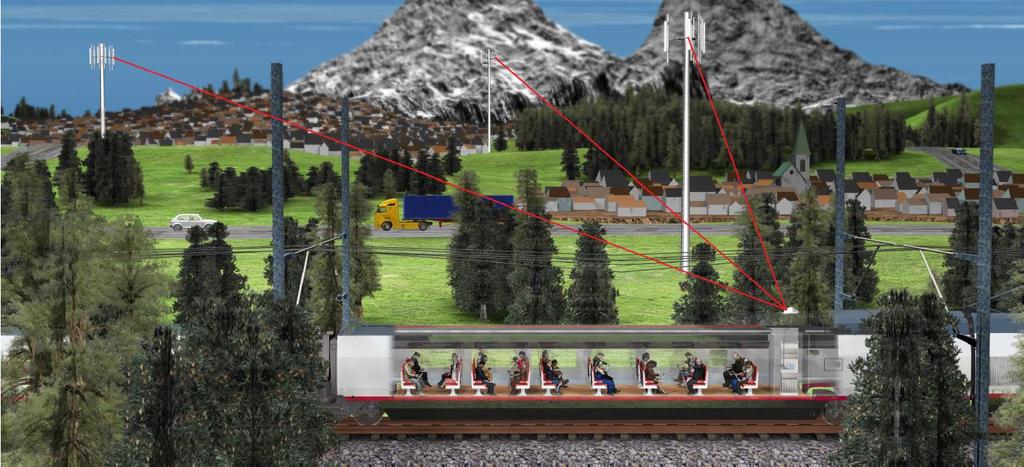

6 Vlakový opakovač dynamické zesílení Venkovní signál Výstupní výkon opakovače Aktuální zisk opakovače 6

7 Pilotní instalace Pendolino (VF ve spolupráci s ČD) Opakovač Vyzařovací kabel 800 MHz, šířka pásma 30MHz 900 MHz, šířka pásma 35MHz 2100 MHz, šířka pásma 60 MHz GPS signal Kombinovaná anténa 7

8 Legislativní rámec Projekt na míru pro každý vagon/soupravu Souhlasy Drážního úřadu a vlastníků zesilovaného spektra s provozem Předpokládá se dohoda o formě spolupráce s vlastníky zesilovaného spektra (konfigurace, dohled nad provozem, řešení problémů, údržba, modernizace, atp.) 8

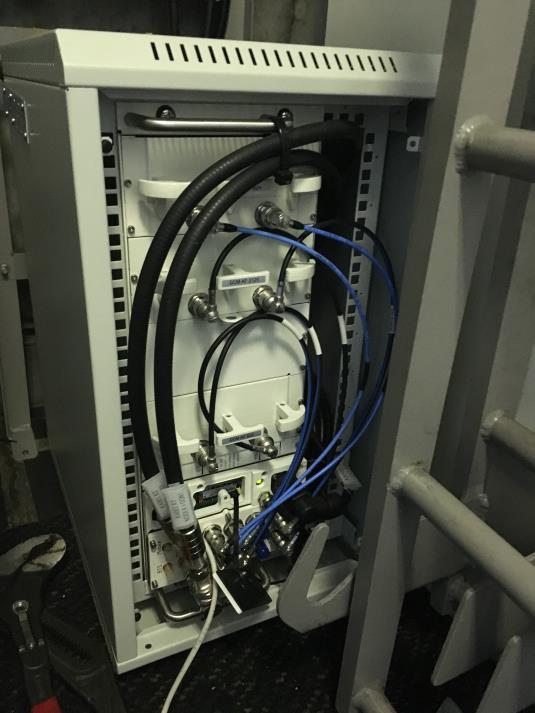

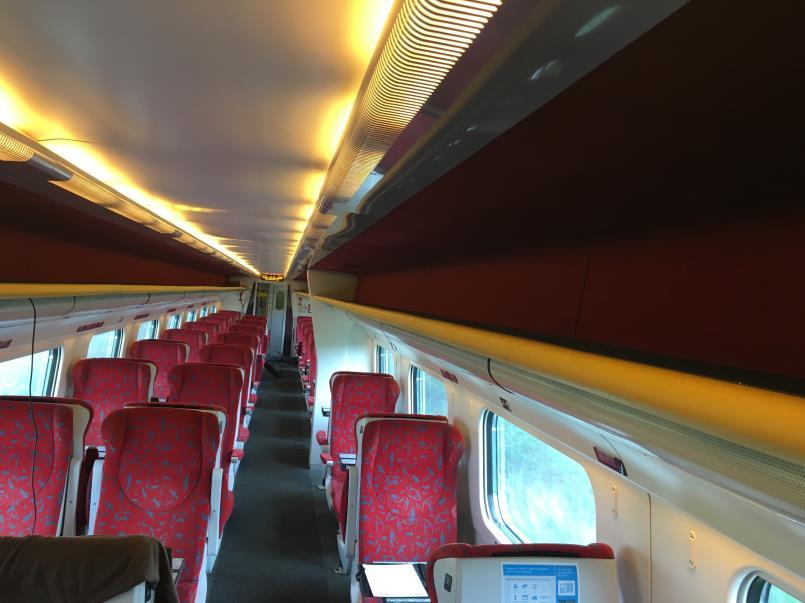

9 Realizace ve voze 1. třídy Vlakový opakovač Vyzařovací kabel ukrytý v podhledu 9

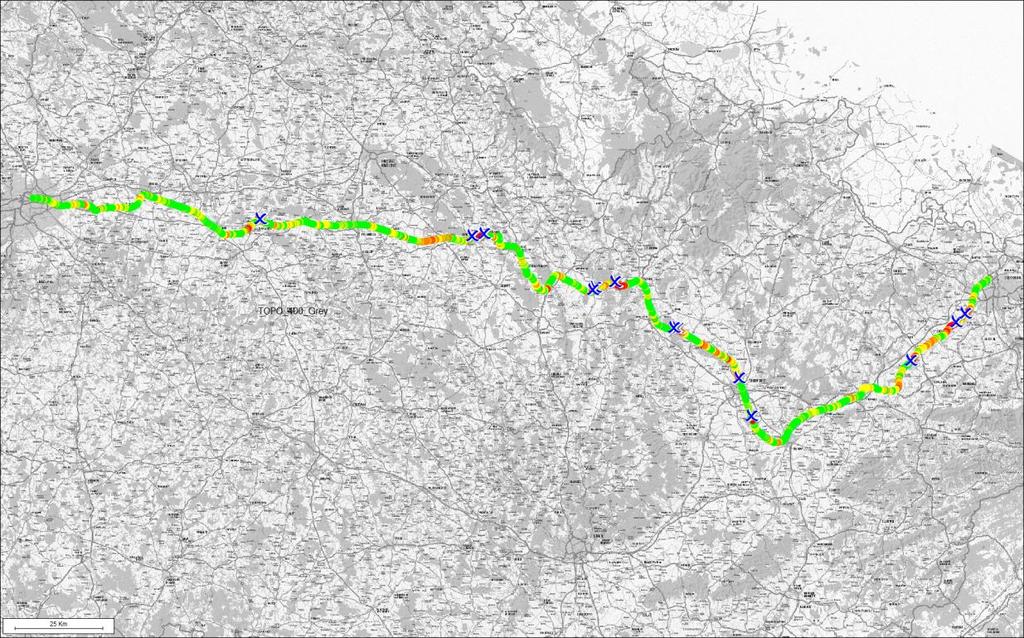

10 Měření bez opakovače 13x spojení přerušeno 11x nesestaveno Řada úseků bez signálu Pokrytí uvnitř vlaku bez opakovače (trasa Praha Ostrava, dlouhý hovor): 10

11 Měření bez opakovače Hovor bez přerušení Několik úseků se slabým, ale dostačujícím signálem Pokrytí uvnitř vlaku s opakovačem (trasa Praha Ostrava, dlouhý hovor): 11

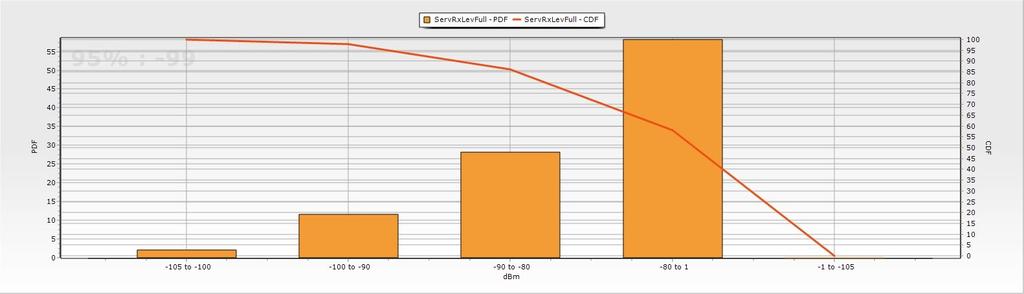

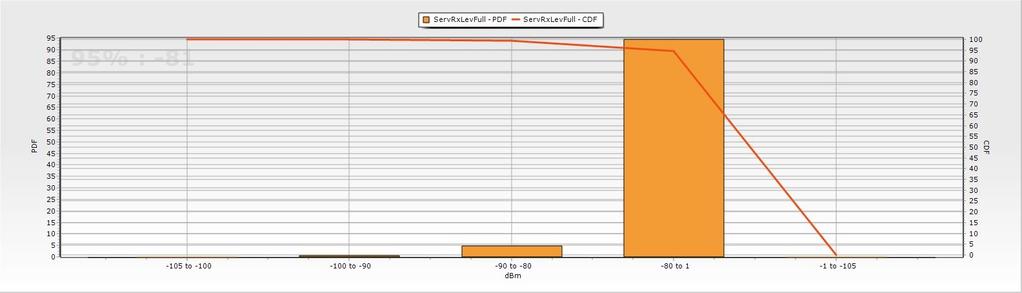

12 Pendolino instalace opakovače signálu Srovnání úrovní signálů Distribuční funkce normovaného rozdělení (CDF) Bez opakovače 57% míst dobře pokryto Opakovač v provozu 95% míst dobře pokryto 12

13 Zahuštění mobilní sítě test kolokace SŽDC infrastruktury 13

14 GSM-R Jedná se o mobilní komunikační síť pro železnice, odvozenou od standardu GSM GSM-R je nedílnou součástí projektu ERTMS/EIRENE a je v majetku SŽDC. Servisní podporu zajišťuje ČD Telematika. GSM-R tvoří hlasovou komunikaci a základní datovou komunikační platformu pro ETCS (evropský vlakový zabezpečovač ) mezi hnacím vozidlem a RBC (radioblokovou centrálou). GSM-R je tvořeno technologií firmy Nortel/Kapsch Tato infrastruktura nesmí být rušivě ovlivněna případnými instalacemi mobilních sítí 14

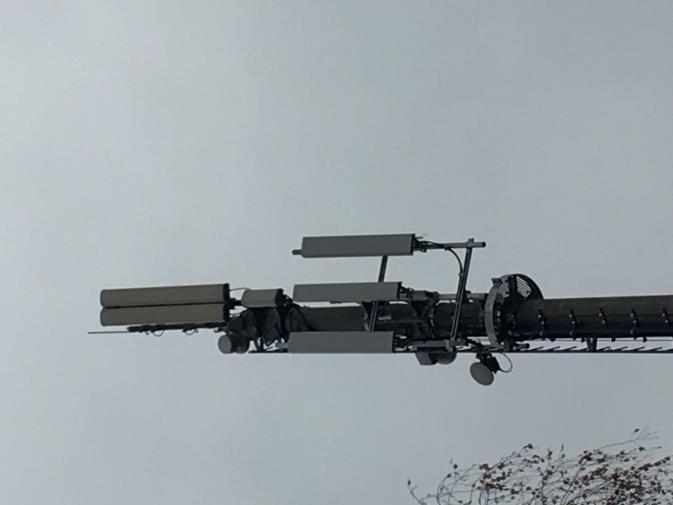

15 Kolokace GSM-R stanice Kolokace GSM-R základnové stanice na test polygonu v Sokolči Přidána stanice mobilních operátorů (O2,Tmobile, Vodafone) SŽDC VF TM+O2 15

16 Test elektromagnetické kompatibility Testována horizontální a vertikální separace antén ČTU ověřovalo měřením na stanici GSM-R možné rušivé ovlivňování Rušivé emise nebyly naměřeny K dokončení testů zbývá provést ověřovací jízdy pomocí měřicí SŽDC kolejové soupravy 16

17 Společná koncepce dokrytí Operátoři připravují studii společného plánu rozvoje pokrytí na koridorech Pro zajištění kvalitní služby bude nutno vybudovat desítky nových stanic nad rámec licenčních podmínek to pouze k dokrytí vozů s nízkým útlumem Vozy s vyšším útlumem bude potřeba řešit opakovači Očekávaná návratnost investic do nových stanic je velmi nízká Využití SŽDC infrastruktury za komerčně příznivých podmínek může návratnost pozitivně ovlivnit Ke stávajícím SŽDC věžím bude potřeba vybudovat řadu nových lokalit, které budou využitelné k rozvoji GSM-R sítě a širokopásmové datové železniční sítě v budoucnu. Spolupráce se SŽDC při realizaci této strategické infrastruktury může projektu velmi pomoci 17

18 Děkuji
