1 HMI Aplikace TIA Portal Siemens, s.r.o. Všechna práva vyhrazena. siemens.cz/hmi

2 Obsah Graf XY Zobrazení AuditTrail souboru na Comfort panelu Zobrazení datalogu na PC Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana2

3 Graf XY

4 Graf XY Změna hodnoty v PLC Proměnná typu array Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana4

5 Graf XY PLC Funkční blok, který plní dvě pole (array) v datovém bloku. Závislot hodnot z těchto polí chci znázornit v grafu XY Funkční blok, který naplní pole v DB1 Dvě pole hodnot v DB1 pro zobrazení v grafu XY Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana5

6 Graf XY Comfort panel HMI Tagy pro napojení na pole v DB1 Input_X Input_Y Pole v HMI napojená na DB1 Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana6

7 Graf XY Input_X Input_y Comfort panel GrafXY zdroj dat Online hodnoty dvou Tagů, které přicházejí plynule v čase Dva Datalogy uložené v CSV souboru Nestandardní cestou pomocí VB scriptu, lze velmi Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. rychle modifikovat csv soubor s data logem. Strana7 vv Proměnná typu array není zdrojem pro Graf XY Nepoužitelné. Vytvoření grafu by trvalo moc dlouho! Např. 1 x za sekundu se uloží hodnota do proměnných LogValX a LogValY, jejichž závislost se postupně zobrazí v grafu Hodnoty proměnných LogValX a LogValY se cyklicky nebo událostně uloží do csv souboru. Tento soubor je pak zdrojem pro zobrazení grafu XY. I zde trvá vytvoření csv souboru standardní cestou moc dlouho!

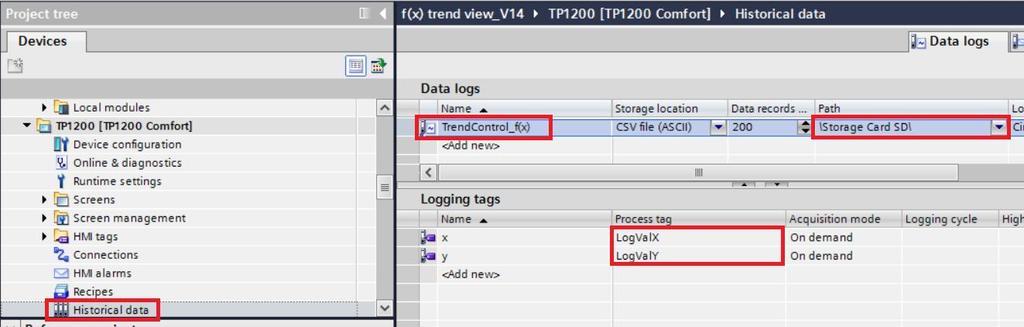

8 Graf XY Jméno datového logu Umístění na paměťové kartě v Comfort panelu Comfort panel VB Script pro změnu csv souboru pro Data Logy Které HMI proměnné se zde budou ukládat Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana8

9 Graf XY VB Script, který přepíše csv soubor s datovým logem novými hodnotami z pole v DB1 Comfort panel VB Script pro změnu csv souboru pro Data Logy Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana9

10 Graf XY Comfort panel VB Script pro změnu csv souboru pro Data Logy Jména proměnných, jejichž dvojici mám použitou v Data Logu. VB script simuluje jejich cyklické ukládání s hodnotami z polí v DB1 Standardní oddělovač dat v csv souboru Způsob zápisu do csv souboru Předpřipravení aktuálního času Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 10

11 Graf XY Comfort panel VB Script pro změnu csv souboru pro Data Logy Příprava práce s textovým souborem. Je odlišné pro Comfort panely (Windows CE) a pro aplikace na PC (standardní Windows)! Napojení na pole v DB1 Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 11

12 Graf XY Comfort panel VB Script pro změnu csv souboru pro Data Logy Cesta uložení csv souboru na Comfort panelu Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Jméno měněného csv souboru na Comfort panelu Strana 12

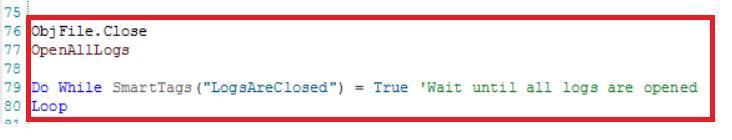

13 Graf XY Comfort panel VB Script pro změnu csv souboru pro Data Logy Před změnou souboru je nutné ho zavřít. Abych mohl pokračovat, tak musím mít jistotu, že je soubor uzavřen! Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 13

14 Graf XY Před změnou souboru je nutné ho zavřít. HMI Tag, kde je uloženo, zda je soubor uzavřen. K naplnění použijeme System Event Comfort panel VB Script pro změnu csv souboru pro Data Logy Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 14

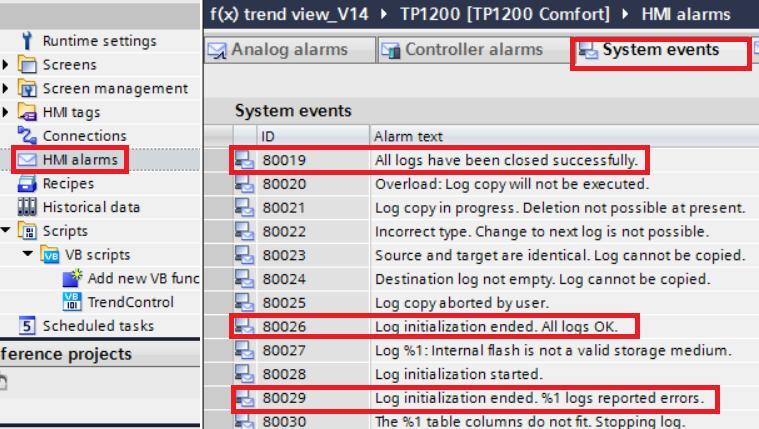

15 Graf XY Před změnou souboru je nutné ho zavřít. K naplnění Tagu LogsAreClosed použijeme System Event Comfort panel VB Script pro změnu csv souboru pro Data Logy Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 15

16 Graf XY Otevření souboru pro zápis. Comfort panel VB Script pro změnu csv souboru pro Data Logy Zápis hlavičky souboru Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 16

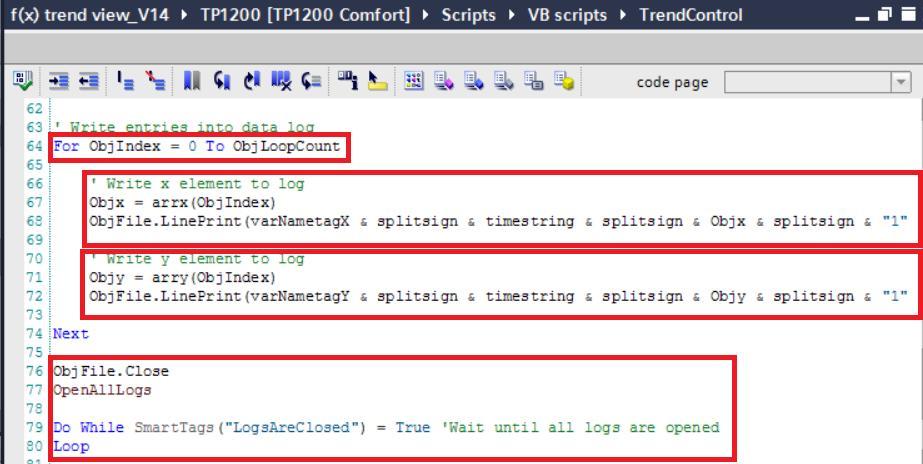

17 Graf XY Pro všechny položky pole Comfort panel VB Script pro změnu csv souboru pro Data Logy Zápis hodnoty od proměnné LogValX Zápis hodnoty od proměnné LogValY Otevření souboru Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 17

18 Graf XY Zavolání VB Scriptu na změnu souboru Znovu otevření obrazovky pro aktualizaci Grafu XY Comfort panel Screen zobrazení hodnot v Grafu XY Nastavení grafu XY Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 18

19 Graf XY Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 19

20 Diskuze Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 20

21 Zobrazení AuditTrail souboru na Comfort panelu

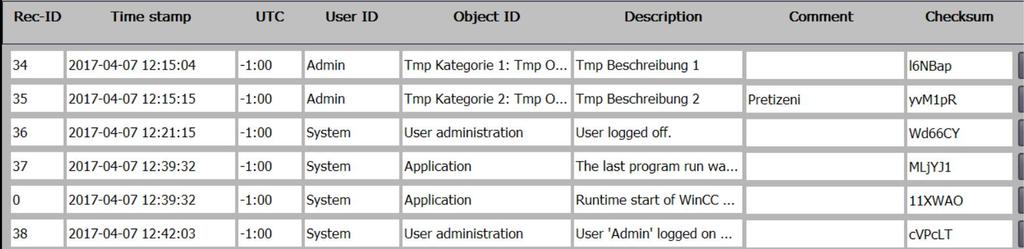

22 AuditTrail soubor Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 22

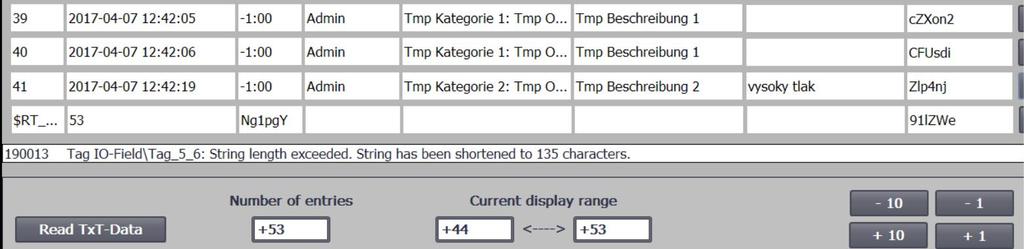

23 AuditTrail soubor Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 23

24 Diskuze Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 24

25 Zobrazení Datalogu na PC

26 Zobrazení Datalogu na PC Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 26

27 Zobrazení Datalogu na PC Před změnou souboru je nutné ho zavřít. Abych mohl pokračovat, tak musím mít jistotu, že je soubor uzavřen! Chci exportovat DataLog Jméno DataLogu Kam se bude exportovat Copy nebo move ze zdrojového souboru Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 27

28 Zobrazení Datalogu na PC Otevření souboru Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 28

29 Zobrazení Datalogu na PC Kam se bude exportovat /how-do-you-integrate-an-hmi-operator-panelinto-a-local-network-?dti=0&lc=en-WW How do you integrate an HMI operator panel into a local network? Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 29

30 Zobrazení Datalogu na PC How can you graphically display the contents of the tag archive of a Comfort Panel or the WinCC Runtime Advanced on the PC without WinCC (TIA Portal)? Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 30

31 Zobrazení Datalogu na PC Hodnoty musí být odděleny středníkem! Pokud je desetinné číslo, tak používat čárku a ne tečku! Jméno data logu, jehož hodnoty se mají zobrazit Uvolnit macra 1 pro uvolnění Start Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 31

32 Zobrazení Datalogu na PC Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 32

33 Zobrazení Datalogu na PC Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 33

34 Zobrazení Datalogu na PC Ukázka Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 34

35 Diskuze Siemens, s.r.o., Digital Factory. Všechna práva vyhrazena. Strana 35
