1 TIA na dosah TIA Portal WinCC V13 Siemens s.r.o. All Rights Reserved.

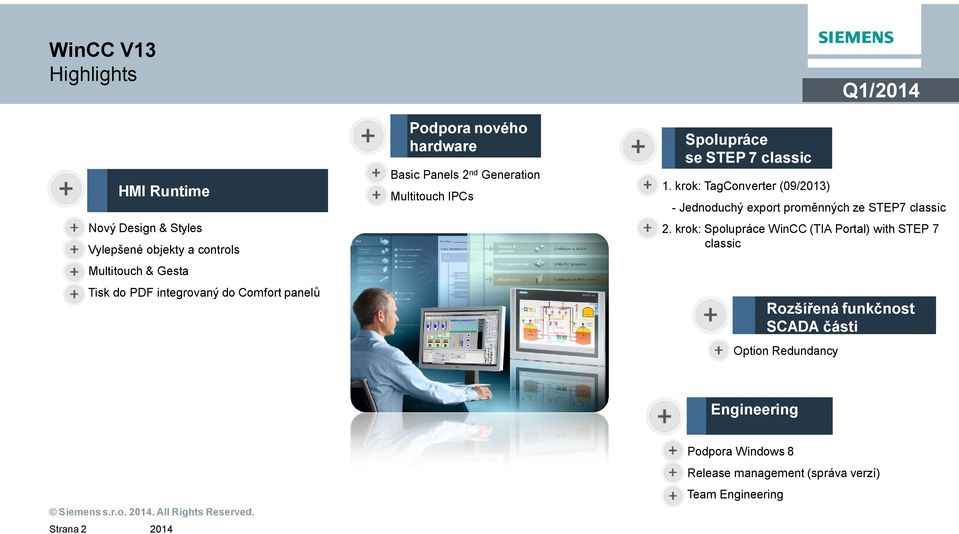

2 Highlights HMI Runtime Nový Design & Styles Vylepšené objekty a controls Multitouch & Gesta Tisk do PDF integrovaný do Comfort panel Podpora nového hardware Basic Panels 2 nd Generation Multitouch IPCs Spolupráce se STEP 7 classic 1. krok: TagConverter (09/2013) - Jednoduchý export prom nných ze STEP7 classic 2. krok: Spolupráce WinCC (TIA Portal) with STEP 7 classic Option Redundancy Q1/ Rozší ená funk nost SCADA ásti Engineering Siemens s.r.o.. All Rights Reserved. Strana2 Podpora Windows 8 Release management (správa verzí) Team Engineering

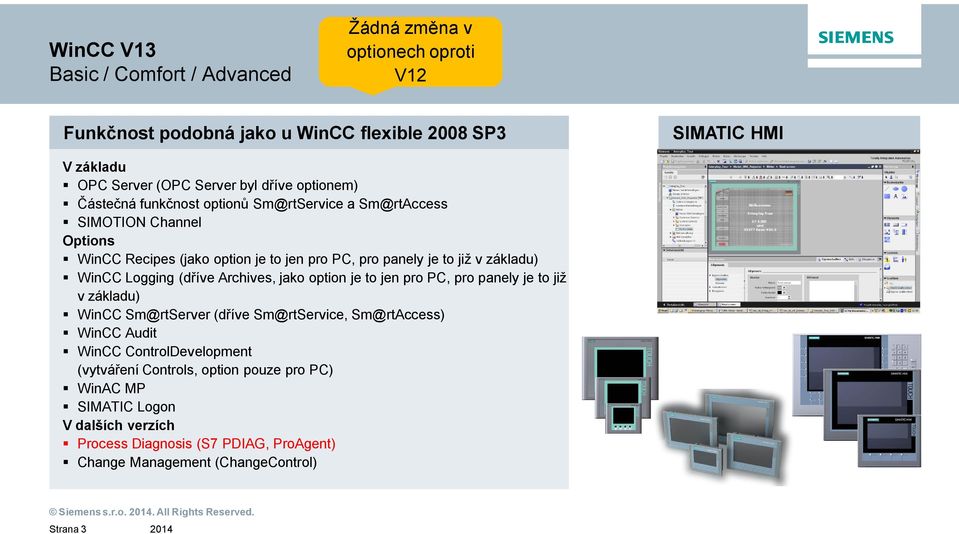

3 Basic / Comfort / Advanced Žádná zm na v optionech oproti Funk nost podobná jako u WinCC flexible 2008 SP3 SIMATIC HMI V základu OPC Server (OPC Server byl d íve optionem) áste ná funk nost option Sm@rtService a Sm@rtAccess SIMOTION Channel Options WinCC Recipes (jako option je to jen pro PC, pro panely je to již v základu) WinCC Logging (d íve Archives, jako option je to jen pro PC, pro panely je to již v základu) WinCC Sm@rtServer (d íve Sm@rtService, Sm@rtAccess) WinCC Audit WinCC ControlDevelopment (vytvá ení Controls, option pouze pro PC) WinAC MP SIMATIC Logon V dalších verzích Process Diagnosis (S7 PDIAG, ProAgent) Change Management (ChangeControl) Siemens s.r.o.. All Rights Reserved. Strana3

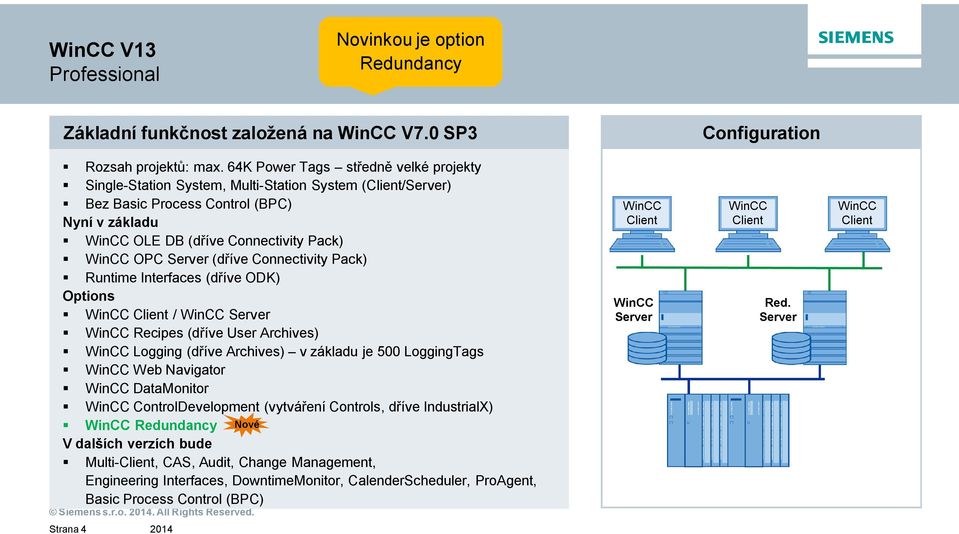

4 Professional Novinkou je option Redundancy Základní funk nost založená na WinCC V7.0 SP3 Configuration Rozsah projekt : max. 64K Power Tags st edn velké projekty Single-Station System, Multi-Station System (Client/Server) Bez Basic Process Control (BPC) Nyní v základu WinCC OLE DB (d íve Connectivity Pack) WinCC OPC Server (d íve Connectivity Pack) Runtime Interfaces (d íve ODK) Options WinCC Client / WinCC Server WinCC Recipes (d íve User Archives) WinCC Logging (d íve Archives) v základu je 500 LoggingTags WinCC Web Navigator WinCC DataMonitor WinCC ControlDevelopment (vytvá ení Controls, d íve IndustrialX) WinCC Redundancy V dalších verzích bude Multi-Client, CAS, Audit, Change Management, Engineering Interfaces, DowntimeMonitor, CalenderScheduler, ProAgent, Basic Process Control (BPC) Siemens s.r.o.. All Rights Reserved. WinCC Client WinCC Server WinCC Client Red. Server WinCC Client Strana4

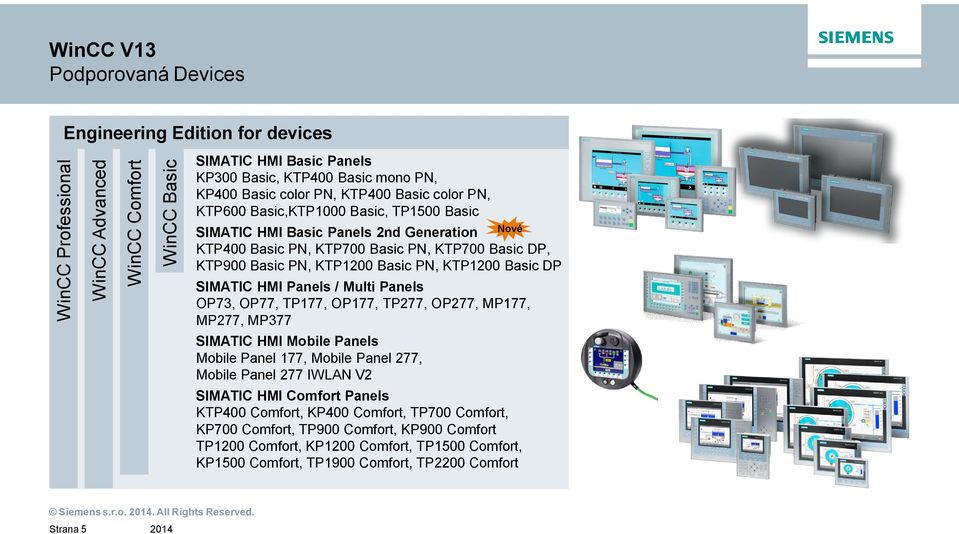

5 Podporovaná Devices WinCC Professional Engineering Edition for devices WinCC Advanced WinCC Comfort WinCC Basic SIMATIC HMI Basic Panels KP300 Basic, KTP400 Basic mono PN, KP400 Basic color PN, KTP400 Basic color PN, KTP600 Basic,KTP1000 Basic, TP1500 Basic SIMATIC HMI Basic Panels 2nd Generation KTP400 Basic PN, KTP700 Basic PN, KTP700 Basic DP, KTP900 Basic PN, KTP1200 Basic PN, KTP1200 Basic DP SIMATIC HMI Panels / Multi Panels OP73, OP77, TP177, OP177, TP277, OP277, MP177, MP277, MP377 SIMATIC HMI Mobile Panels Mobile Panel 177, Mobile Panel 277, Mobile Panel 277 IWLAN V2 SIMATIC HMI Comfort Panels KTP400 Comfort, KP400 Comfort, TP700 Comfort, KP700 Comfort, TP900 Comfort, KP900 Comfort TP1200 Comfort, KP1200 Comfort, TP1500 Comfort, KP1500 Comfort, TP1900 Comfort, TP2200 Comfort Siemens s.r.o.. All Rights Reserved. Strana5

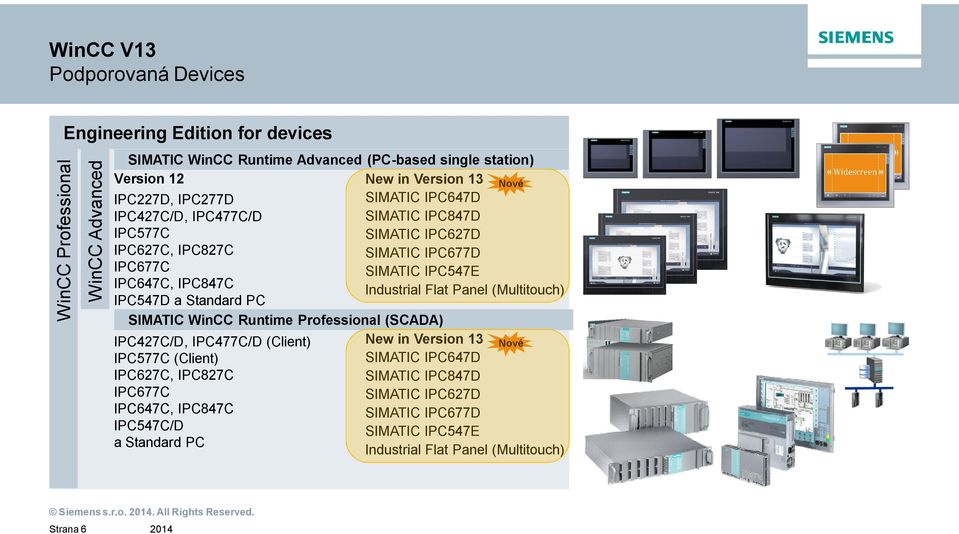

6 Podporovaná Devices WinCC Professional Engineering Edition for devices WinCC Advanced SIMATIC WinCC Runtime Advanced (PC-based single station) Version 12 IPC227D, IPC277D IPC427C/D, IPC477C/D IPC577C IPC627C, IPC827C New in Version 13 SIMATIC IPC647D SIMATIC IPC847D SIMATIC IPC627D SIMATIC IPC677D IPC677C SIMATIC IPC547E IPC647C, IPC847C Industrial Flat Panel (Multitouch) IPC547D a Standard PC SIMATIC WinCC Runtime Professional (SCADA) IPC427C/D, IPC477C/D (Client) New in Version 13 IPC577C (Client) SIMATIC IPC647D IPC627C, IPC827C SIMATIC IPC847D IPC677C SIMATIC IPC627D IPC647C, IPC847C SIMATIC IPC677D IPC547C/D SIMATIC IPC547E a Standard PC Industrial Flat Panel (Multitouch) Siemens s.r.o.. All Rights Reserved. Strana6

7 Migrace Migrace projektu WinCC flexible: WinCC flexible 2008 SP2 WinCC flexible 2008 SP3 WinCC V7 WinCC V7.2 WinCC V13 (hodn omezení, protože ve V13 je funk nost WinCC V7.0 SP3) jinou verzi než V7.2 nelze migrovat! Siemens s.r.o.. All Rights Reserved. Strana7

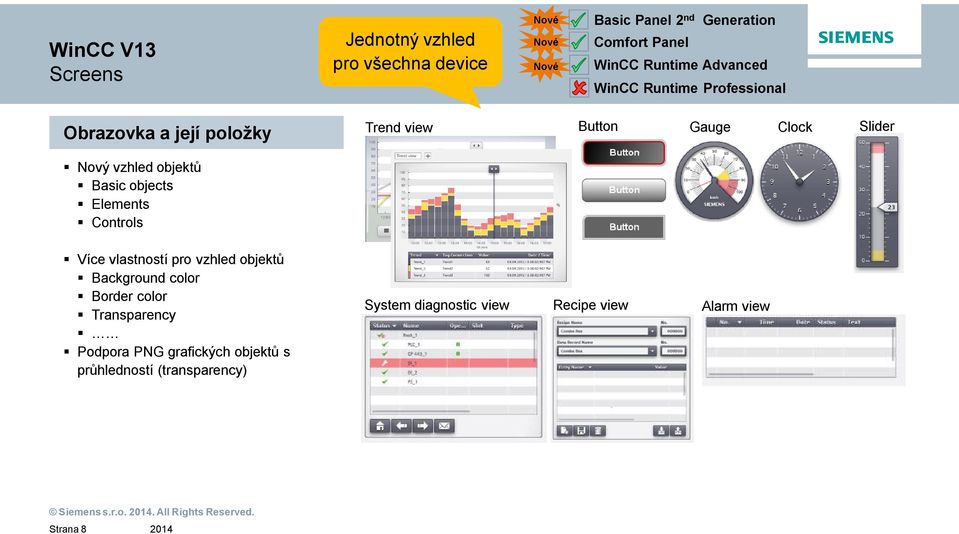

8 Screens Jednotný vzhled pro všechna device Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Obrazovka a její položky Trend view Button Gauge Clock Slider Nový vzhled objekt Basic objects Elements Controls Více vlastností pro vzhled objekt Background color Border color Transparency Podpora PNG grafických objekt s pr hledností (transparency) System diagnostic view Recipe view Alarm view Siemens s.r.o.. All Rights Reserved. Strana8

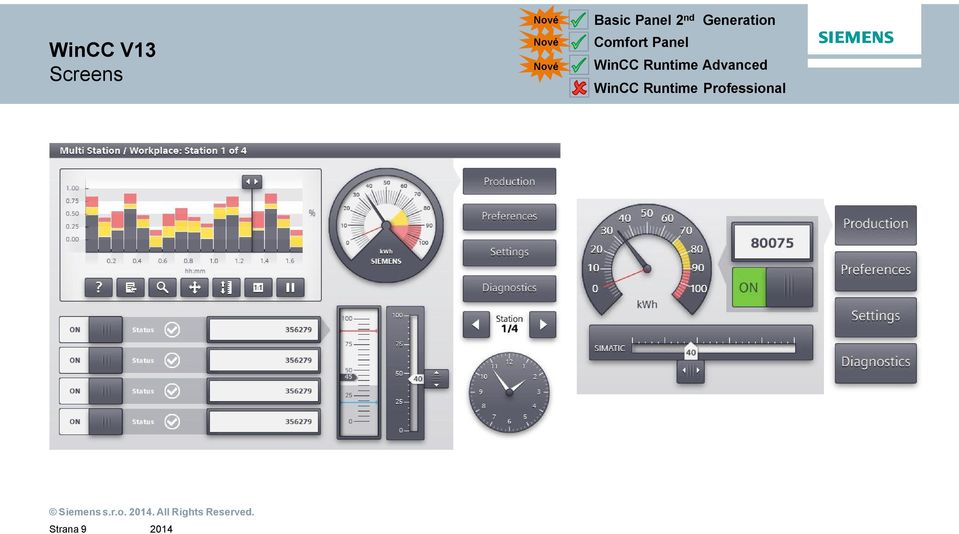

9 Screens Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Siemens s.r.o.. All Rights Reserved. Strana9

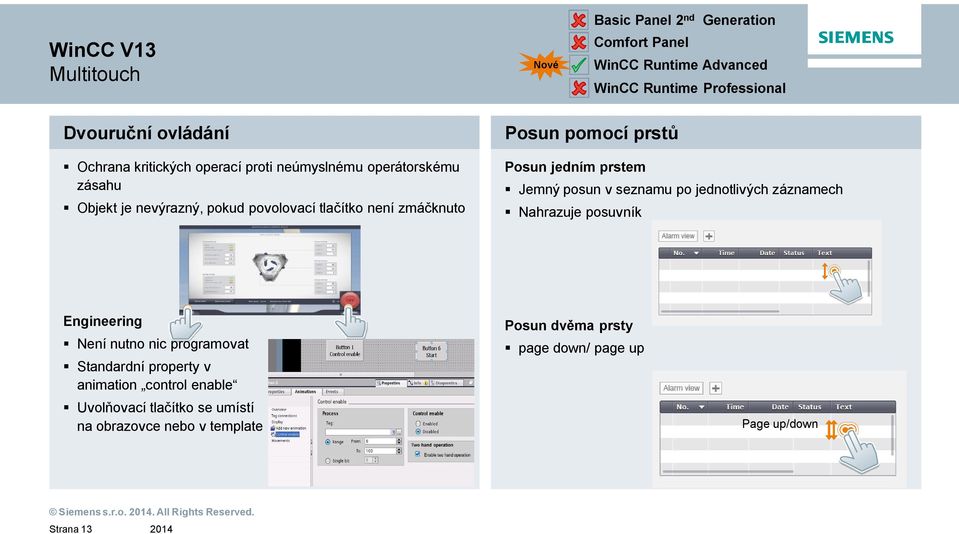

10 Multitouch Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Dvouru ní ovládání Ochrana kritických operací proti neúmyslnému operátorskému zásahu Objekt je nevýrazný, pokud povolovací tla ítko není zmá knuto Posun pomocí prst Posun jedním prstem Jemný posun v seznamu po jednotlivých záznamech Nahrazuje posuvník Engineering Není nutno nic programovat Standardní property v animation control enable Uvol ovací tla ítko se umístí na obrazovce nebo v template Posun dv ma prsty page down/ page up Page up/down Siemens s.r.o.. All Rights Reserved. Strana 13

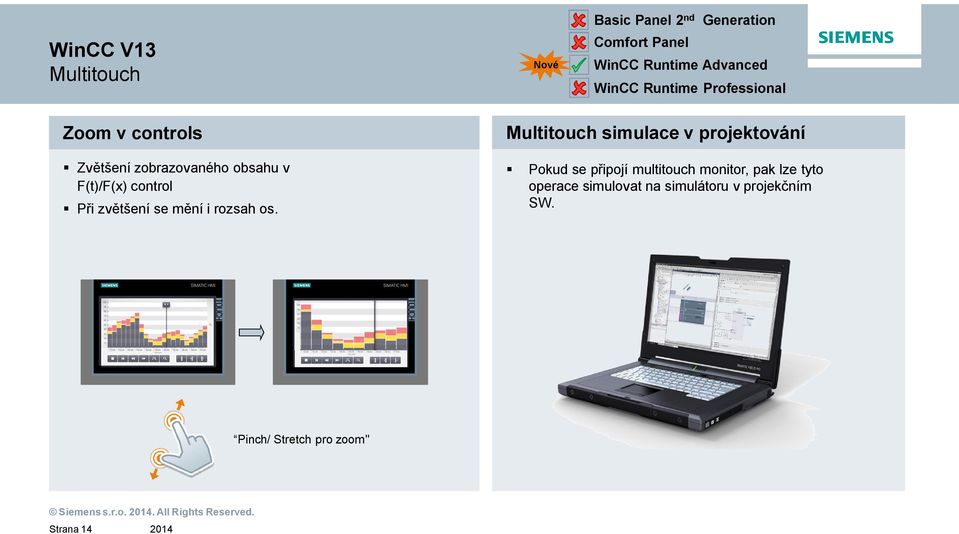

11 Multitouch Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Zoom v controls Zv tšení zobrazovaného obsahu v F(t)/F(x) control P i zv tšení se m ní i rozsah os. Multitouch simulace v projektování Pokud se p ipojí multitouch monitor, pak lze tyto operace simulovat na simulátoru v projek ním SW. Pinch/ Stretch pro zoom" Siemens s.r.o.. All Rights Reserved. Strana 14

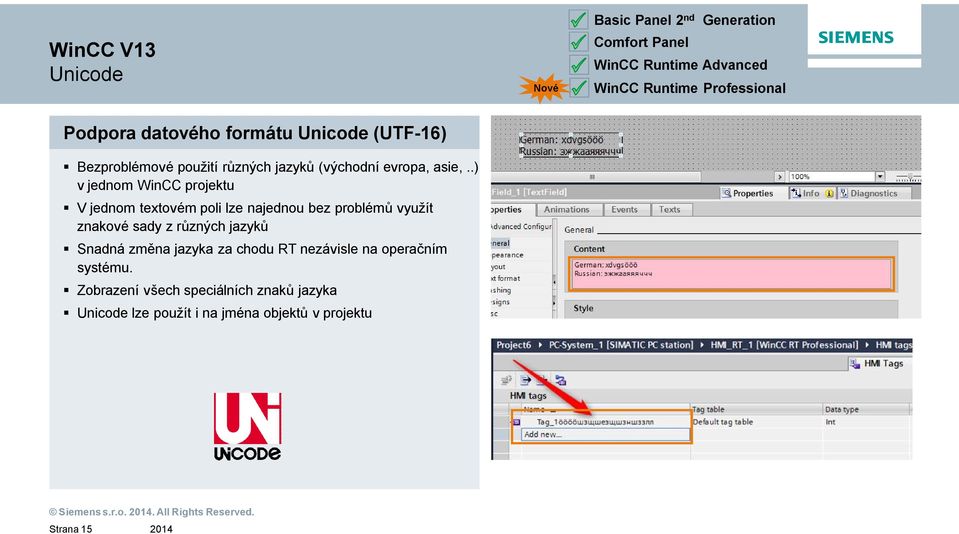

12 Unicode Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Podpora datového formátu Unicode (UTF-16) Bezproblémové použití r zných jazyk (východní evropa, asie,..) v jednom WinCC projektu V jednom textovém poli lze najednou bez problém využít znakové sady z r zných jazyk Snadná zm na jazyka za chodu RT nezávisle na opera ním systému. Zobrazení všech speciálních znak jazyka Unicode lze použít i na jména objekt v projektu Siemens s.r.o.. All Rights Reserved. Strana 15

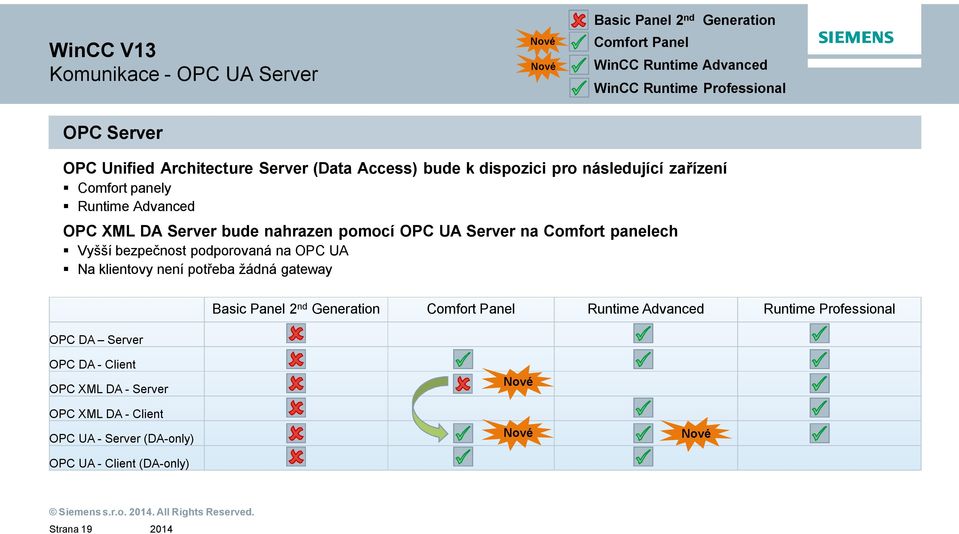

13 Komunikace - OPC UA Server Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional OPC Server OPC Unified Architecture Server (Data Access) bude k dispozici pro následující za ízení Comfort panely Runtime Advanced OPC XML DA Server bude nahrazen pomocí OPC UA Server na Comfort panelech Vyšší bezpe nost podporovaná na OPC UA Na klientovy není pot eba žádná gateway OPC DA Server Basic Panel 2 nd Generation Comfort Panel Runtime Advanced Runtime Professional OPC DA - Client OPC XML DA - Server OPC XML DA - Client OPC UA - Server (DA-only) OPC UA - Client (DA-only) Siemens s.r.o.. All Rights Reserved. Strana 19

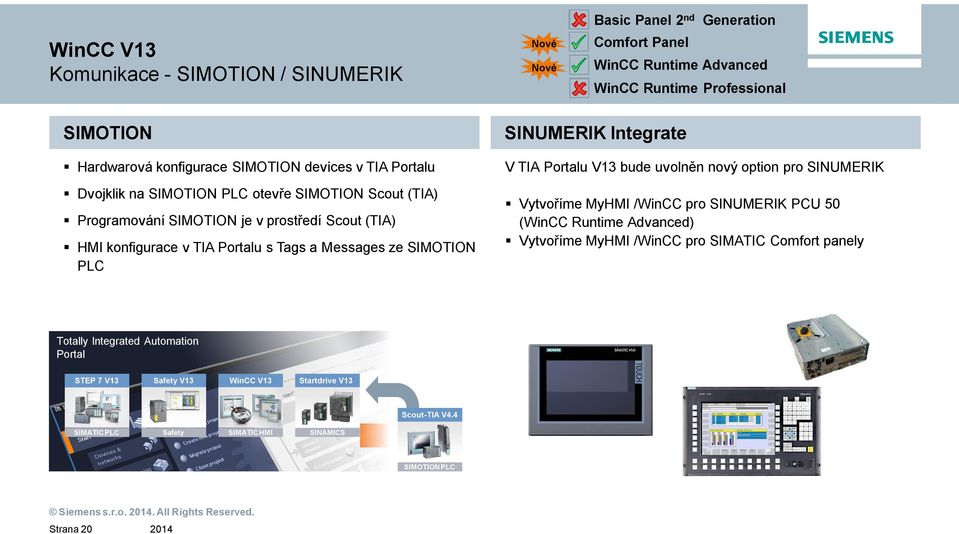

14 Komunikace - SIMOTION / SINUMERIK Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional SIMOTION Hardwarová konfigurace SIMOTION devices v TIA Portalu Dvojklik na SIMOTION PLC otev e SIMOTION Scout (TIA) Programování SIMOTION je v prost edí Scout (TIA) HMI konfigurace v TIA Portalu s Tags a Messages ze SIMOTION PLC SINUMERIK Integrate V TIA Portalu V13 bude uvoln n nový option pro SINUMERIK Vytvo íme MyHMI /WinCC pro SINUMERIK PCU 50 (WinCC Runtime Advanced) Vytvo íme MyHMI /WinCC pro SIMATIC Comfort panely Totally Integrated Automation Portal STEP 7 V13 Safety V13 WinCC V13 Startdrive V13 Scout-TIA V4.4 SIMATIC PLC Safety SIMATIC HMI SINAMICS SIMOTION PLC Siemens s.r.o.. All Rights Reserved. Strana 20

15 Tags - datové typy pro RT Professional Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Podpora polí (Arrays) Podpora polí založených na základních datových typech Dostupné pro interní HMI tags a pro externí tags v S7-1200/1500 connections (do po tu prom nných se po ítají jednotlivé položky pole) Položky polí (Arrays) mají stejné Properties jako samostatné HMI Tags stejného datového typu PLC Array tags jsou p i azeny do HMI Array tags v RT Professional Omezení Properties Range a System Limits nejsou v sou asné dob podporované Optimized-DB_3.Wchar_Array_Tag[0] Optimized-DB_3.Wchar_Array_Tag[1] Optimized-DB_3.Wchar_Array_Tag[2] Optimized-DB_3.Wchar_Array_Tag[3] Siemens s.r.o.. All Rights Reserved. Strana 23

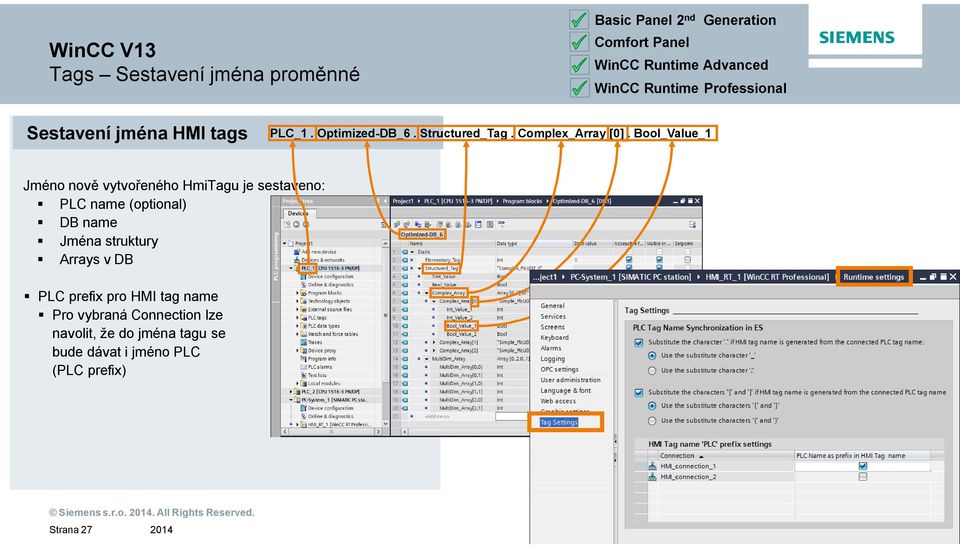

16 Tags Sestavení jména prom nné Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Sestavení jména HMI tags PLC_1. Optimized-DB_6. Structured_Tag. Complex_Array [0]. Bool_Value_1 Jméno nov vytvo eného HmiTagu je sestaveno: PLC name (optional) DB name Jména struktury Arrays v DB PLC prefix pro HMI tag name Pro vybraná Connection lze navolit, že do jména tagu se bude dávat i jméno PLC (PLC prefix) Siemens s.r.o.. All Rights Reserved. Strana 27

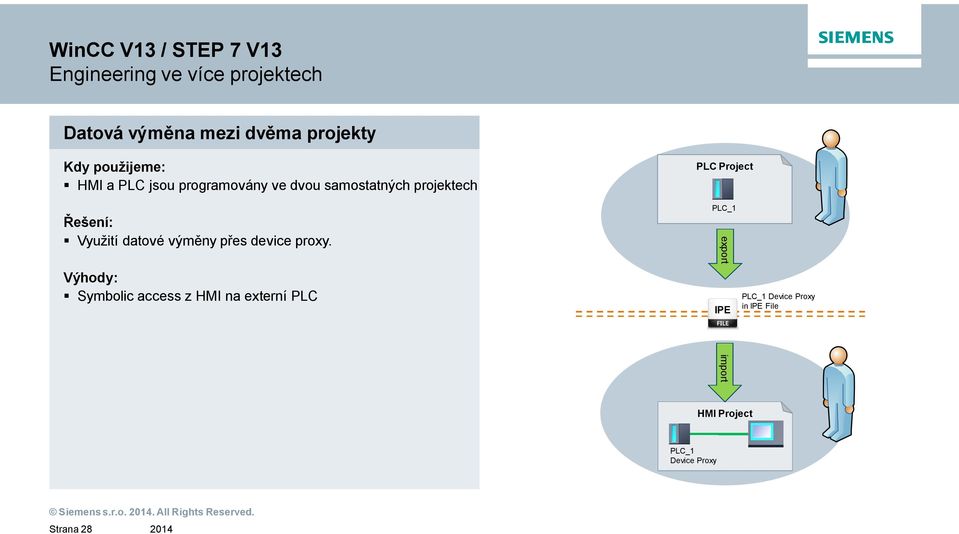

17 / STEP 7 V13 Engineering ve více projektech Datová vým na mezi dv ma projekty Kdy použijeme: HMI a PLC jsou programovány ve dvou samostatných projektech ešení: Využití datové vým ny p es device proxy. Výhody: Symbolic access z HMI na externí PLC PLC Project PLC_1 export IPE PLC_1 Device Proxy in IPE File import HMI Project PLC_1 Device Proxy Siemens s.r.o.. All Rights Reserved. Strana 28

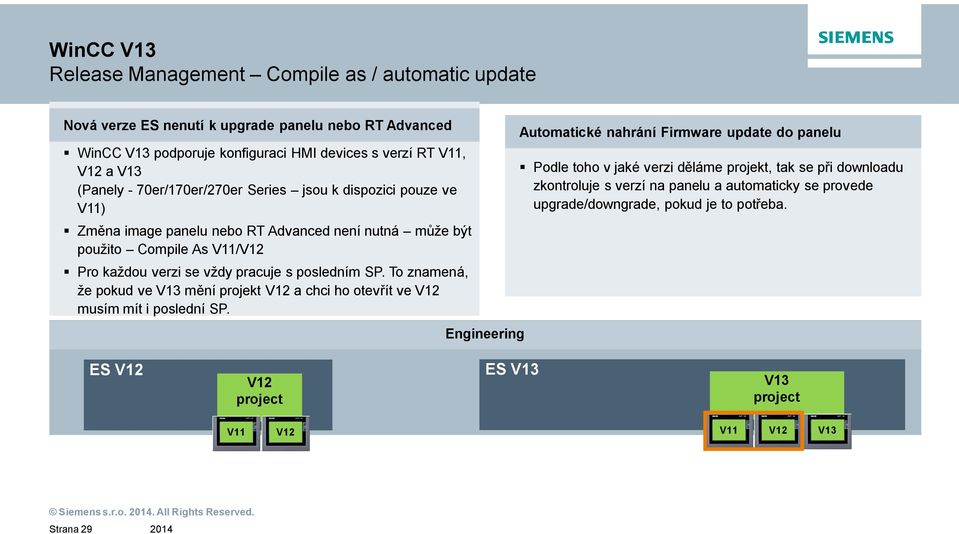

18 Release Management Compile as / automatic update Nová verze ES nenutí k upgrade panelu nebo RT Advanced WinCC V13 podporuje konfiguraci HMI devices s verzí RT V11, a V13 (Panely - 70er/170er/270er Series jsou k dispozici pouze ve V11) Zm na image panelu nebo RT Advanced není nutná m že být použito Compile As V11/ Pro každou verzi se vždy pracuje s posledním SP. To znamená, že pokud ve V13 m ní projekt a chci ho otev ít ve musím mít i poslední SP. Engineering Automatické nahrání Firmware update do panelu Podle toho v jaké verzi d láme projekt, tak se p i downloadu zkontroluje s verzí na panelu a automaticky se provede upgrade/downgrade, pokud je to pot eba. ES project ES V13 V13 project V11 V11 V13 Siemens s.r.o.. All Rights Reserved. Strana 29

19 Release Management Compatibility mode pro projekty ve Editace projekt je možná v ES V13 a ES SP1 Editace projekt WinCC v WinCC V13 v compatibility mode Použitelné jsou všechny funkce z TIA Portalu SP1 Transfer do devices Uložený projekt m že být znovu otev en v TIA Portalu SP1 Engineering ES project ES V13 project V11 V11 Siemens s.r.o.. All Rights Reserved. Strana 30

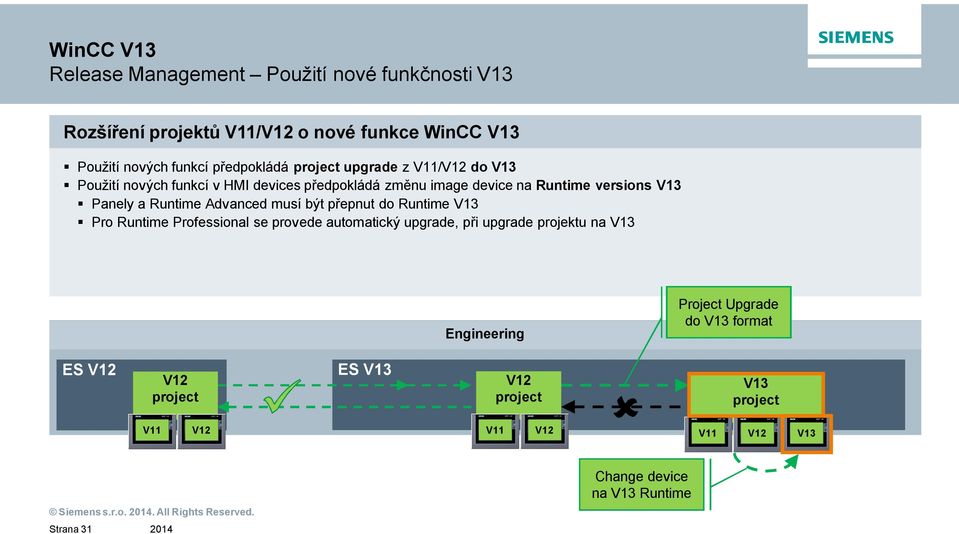

20 Release Management Použití nové funk nosti V13 Rozší ení projekt V11/ o nové funkce WinCC V13 Použití nových funkcí p edpokládá project upgrade z V11/ do V13 Použití nových funkcí v HMI devices p edpokládá zm nu image device na Runtime versions V13 Panely a Runtime Advanced musí být p epnut do Runtime V13 Pro Runtime Professional se provede automatický upgrade, p i upgrade projektu na V13 Engineering Project Upgrade do V13 format ES project ES V13 project V13 project V11 V11 V11 V13 Siemens s.r.o.. All Rights Reserved. Strana 31 Change device na V13 Runtime

21 Options Zabezpe ený kanál pro Basic Panel 2 nd Generation Comfort Panel WinCC Runtime Advanced WinCC Runtime Professional Zabezpe ený kanál Zabezpe ený kanál bude použit na Sm@rtServer komunikaci Tato možnost se navolí v nastavení panelu, který slouží jako Sm@rtServer Sm@rtServer si vytvo í soubor s certifikátem. Ten je zaslán do klienta, který si tento certifikát nainstaluje Pouze klienti, kte í nají certifikát, mohou s Sm@rtServerem komunikovat Siemens s.r.o.. All Rights Reserved. Strana 38

22 TIA Updater Updates pro TIA Portal Všeobecné: Zobrazí dostupné updates pro nainstalovaný SW Download updates b hem normální práce v TIA Portalu Instalace updates, kdy se nám to bude hodit Break/Resume Downloads Integrovaný updater v TIA Portalu Installed Software Hledá updaty jen pro nainstalovaný SW Siemens TIA Updater Samostatný tool - Hledá updaty jen pro nainstalovaný SW Siemens s.r.o.. All Rights Reserved. Strana 42
