Transkript

3 SIMATIC WinCC V7.0 SP2 Operating System Single Station / Client (32bit) Windows XP Professional SP3 Windows 7 Professional, Enterprise, Ultimate! Vista nejsou podporovány a instalace na ně není možná! WinCC Server (32bit) Windows XP Professional SP3 (maximálně 3 klienti) Windows 2003 Server SP2 a Windows 2003 Server R2 SP2 Windows 2008 Server SP2 Siemens AG. All rights reserved.

4 SIMATIC WinCC V7.0 SP2 Virtualization in productive environment Release of WinCC Clients Virtualization software: Microsoft Hyper- V VMware Server WinCC Configurations: WinCC Client with and without project WinCC Clients WinCC WinCC WinCC WinCC Customer Benefits One Hardware to maintain (use standard IT services) Hardware cost saving Update/upgrade during production Easily Add/remove Clients during operation Seamless switch over between clients within seconds Separation plant and company network (Security)) WinCC WinCC WinCC WinCC WinCC Server Neue Architektur WinCC Server WinCC Clients WinCC Client up to 4 Clients Load sharing CPU / memory VMware ESX / Hyper-V Siemens AG. All rights reserved.

6 SIMATIC WinCC V7.0 SP2 SIMOTION kanál WinCC WinCC kanál na SIMOTION a SINAMICS přes TCP/IP SIMOTION functionality Logic Motion Control SIMOTION D SIMOTION C SIMOTION P Technology Siemens AG. All rights reserved.

7 SIMATIC WinCC SIMOTION Kanal - projektování Scout 1 2 Open Export file s Mapper Export dat pomocí Export OPC-Data export v extra menu. Využívá "SIMATIC Net 6.4" 3 Výběr proměnných a start transferu Nastavení Device Name ve WinCC 4 Siemens AG. All rights reserved.

8 SIMATIC WinCC V7.0 SP2 Nové CrossReference Jednodušší na pochopení Jednodušší použití filtru skok na místo použítí proměnné Update všech proměnných, když je editor otevřený Siemens AG. All rights reserved.

11 WinCC Web client WebNavigator WinCC Konfigurace WinCC WinCC WinCC WebServer Vzdálené sledování (jen čtení dat). Vzdálené Prostředky pro sledování a analýzu ovládání historických dat. Až 50 WebClientů MultiClient Až 32 Clientů WinCC WinCC WinCC WinCC Server Server Server Server Redundance Až 12 Serverů Siemens AG. All rights reserved.

12 Maintenance Station Konfigurace Přístup na data bez WinCC Podpora údržby WinCC WinCC Connectivity Pack Dlouhodobá archivace WinCC WebServer WinCC Web client WebNavigator WinCC/CAS WinCC Vzdálené sledování (jen čtení dat). Vzdálené Prostředky pro sledování a analýzu ovládání historických dat. Až 50 WebClientů MultiClient Až 32 Clientů WinCC WinCC WinCC WinCC Server Server Server Server Redundance Až 12 Serverů Siemens AG. All rights reserved.

13 Maintenance Station Konfigurace Downtime Monitor Přístup na data bez WinCC Podpora údržby WinCC WinCC Connectivity Pack MultiClient Dlouhodobá archivace WinCC WebServer WinCC Web client WebNavigator WinCC/CAS WinCC Vzdálené sledování (jen čtení dat). Vzdálené Prostředky pro sledování a analýzu ovládání historických dat. Až 50 WebClientů Sledování využití technologických částí Až 32 Clientů WinCC WinCC WinCC WinCC Server Server Server Server Redundance Až 12 Serverů Siemens AG. All rights reserved.

14 Maintenance Station Konfigurace Downtime Monitor Přístup na data bez WinCC Podpora údržby WinCC WinCC Connectivity Pack MultiClient Dlouhodobá archivace WinCC WebServer WinCC Web client WebNavigator WinCC/CAS WinCC Vzdálené sledování (jen čtení dat). Vzdálené Prostředky pro sledování a analýzu ovládání historických dat. Až 50 WebClientů Sledování využití technologických částí Až 32 Clientů WinCC WinCC WinCC WinCC Process Monitor Server Server Server Server Analýza získaných dat Redundance Až 12 Serverů Audit Validace systému Batch Dávkové systémy Logon Uživatelé (již to není option) Calendar Scheduler Plánování úloh Siemens AG. All rights reserved.

17 SIMATIC WinCC Calendar Scheduler Jednoduchá konfigurace a plánování jednotlivých událostí podobně jako u Microsoft Office Outlook Události vznikají v určitý den a hodinu nebo cyklicky se zadanou periodou Jednoduchá konfigurace akcí, které z události vyplývají Nastavení hodnoty proměnných ve WinCC Výběr C-scripů Akce lze spojit s přístupovými právy a provedou se jen, když je přihlášena oprávněná osoba Události lze připravit již projektu nebo online v RT Flexibilní nasazení Samostatná WinCC stanice, Server / Client, Redundance, Web Navigator Veškeré události jsou archivované Siemens AG. All rights reserved.

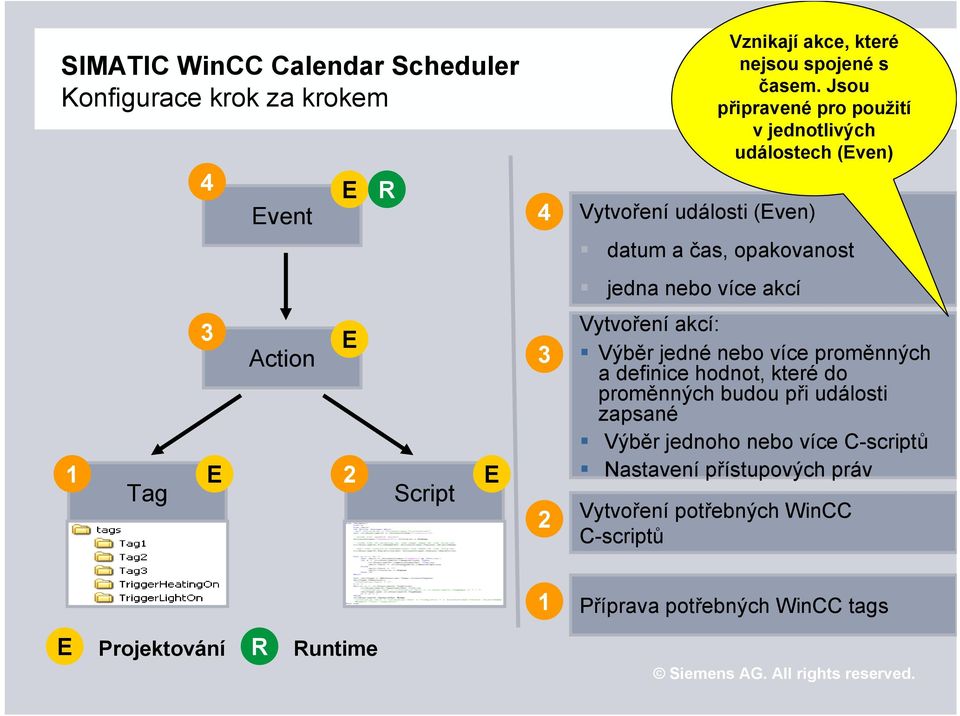

18 SIMATIC WinCC Calendar Scheduler Konfigurace krok za krokem 1 E Tag 4 E R Event 3 E Action 2 E Script 4 Vytvoření události (Even) 3 2 datum a čas, opakovanost jedna nebo více akcí Vznikají akce, které nejsou spojené s časem. Jsou připravené pro použití v jednotlivých událostech (Even) Vytvoření akcí: Výběr jedné nebo více proměnných a definice hodnot, které do proměnných budou při události zapsané Výběr jednoho nebo více C-scriptů Nastavení přístupových práv Vytvoření potřebných WinCC C-scriptů 1 Příprava potřebných WinCC tags E Projektování R Runtime Siemens AG. All rights reserved.

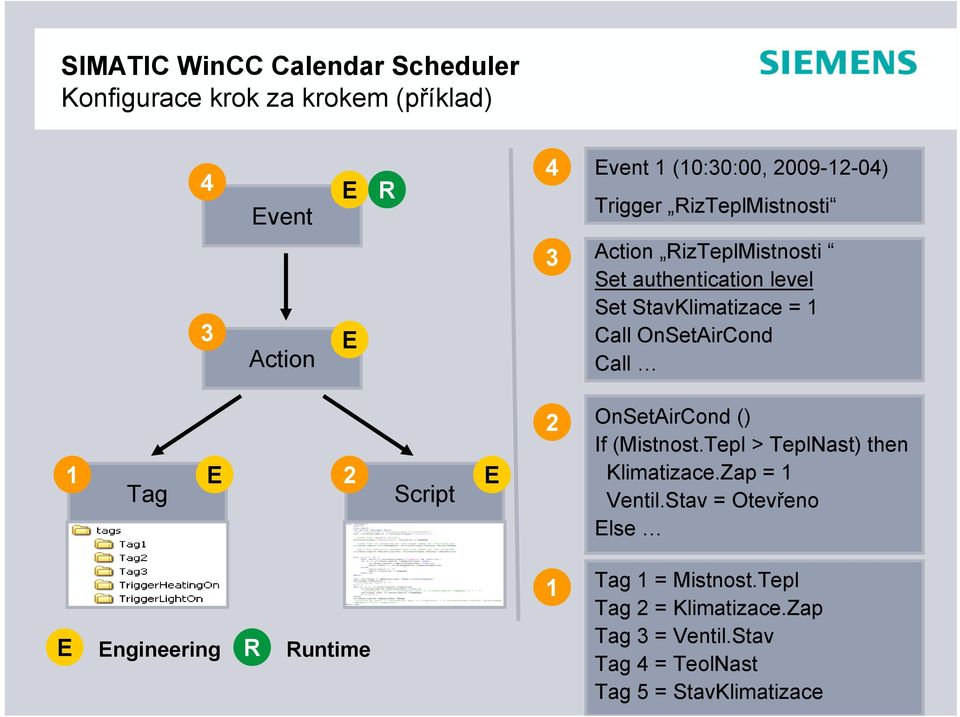

19 SIMATIC WinCC Calendar Scheduler Konfigurace krok za krokem (příklad) 4 E R Event 3 E Action 4 Event 1 (10:30:00, ) Trigger RizTeplMistnosti 3 Action RizTeplMistnosti Set authentication level Set StavKlimatizace = 1 Call OnSetAirCond Call 1 E Tag 2 E Script 2 OnSetAirCond () If (Mistnost.Tepl > TeplNast) then Klimatizace.Zap = 1 Ventil.Stav = Otevřeno Else E Engineering R Runtime 1 Tag 1 = Mistnost.Tepl Tag 2 = Klimatizace.Zap Tag 3 = Ventil.Stav Tag 4 = TeolNast Tag 5 = StavKlimatizace Siemens AG. All rights reserved.

20 SIMATIC WinCC Calendar Scheduler Projektování Konfigurace událostí (Event) v projektu Start editoru Konfigurace události Uložení Dvojklik na datum a čas Název, popis a čas vzniku a ukončení události Výběr akcí pro čas vzniku události Výběr akcí pro čas ukončení události Nastavení opakovatelnosti Siemens AG. All rights reserved.

23 SIMATIC WinCC Calendar Scheduler Více kalendářů Událost (Event) je možno zařadit do některého z kalendářů. Kalendáře mohou mít různé barvy Možnost zobrazení různých kalendářů nebo skrytí některých z nich Siemens AG. All rights reserved.

25 SIMATIC WinCC Calendar Scheduler Engineering steps Konfigurace WinCC obrazovky pro zobrazení kalendáře v RT Graphics Designer Calendar Control Configuration WinCC Runtime Vložení objektu z Vytvoření obrazovky.net controls pomocí drag & drop Nastavení parametrů Konfigurace událostí (Events) v RT Siemens AG. All rights reserved.

26 SIMATIC WinCC Calendar Scheduler Prodejní informace Licence License key je požadován pro konfiguraci i pro RT Clients licence není nutná Uvolněno od WinCC V7.0 SP1 Objednací data Objednací číslo: 6AV6372-1DC07-0AX0 Calendar Control Single Station Calendar Server Component Calendar Control Client Server Calendar Server Component Siemens AG. All rights reserved.

28 SIMATIC Web Navigator V7.0 SP1 WinCC Web Client WinCC DataMonitor Client Modem LAN WinCC Clients Web Server on WinCC Client WinCC Web client WinCC DataMonitor LAN Modem LAN Intranet Až 12 WinCC serververů Automation Network Siemens AG. All rights reserved.

29 SIMATIC HMI WinCC - Options Web Navigator konfigurace Web Standard Client / Server Web clients Web Diagnose Web diagnose client Internet / Intranet Internet / Intranet Client Web Server Server Single Station + Web Diag Server PLC A Client/Server + Web Diag. Server B C PLC Standardní sledování a ovládání přes web jeden projekt a hodně webových klientů Mnoho různých projektů a jeden centrální diagnostický webový přístup Web diagnostic licence šetří náklady pro webový přístup na hodně malých projektů. Strana 29 Říjen-2010 Ladislav Plachý

30 SIMATIC Web Navigator V7.0 SP1 Konfigurace na straně Web Navigator Server Vytvoření WebNavigator webovských stránek na inženýrské stanici Strana 30 Říjen-2010 Ladislav Plachý

31 SIMATIC Web Navigator V7.0 SP1 Publishing obrazovek pro WinCC Web Navigator Client Strana 31 Říjen-2010 Ladislav Plachý

32 SIMATIC Web Navigator V7.0 SP1 Vytvoření Web Client user v WinCC User Administrator Strana 32 Říjen-2010 Ladislav Plachý

33 SIMATIC Web Navigator V7.0 SP1 Web Navigator Client Strana 33 Říjen-2010 Ladislav Plachý

34 SIMATIC Web Navigator V7.0 SP1 Strana 34 Říjen-2010 Ladislav Plachý

35 WinCC V7.0 Web Navigator V7.0 Internet Explorer představuje velké nebezpečí zavirování Možnost použití WebNavigatoru bez Internet Exploreru Bezpečná aplikace WinCCViewer Konfigurace WinCCVieweru velmi podobná jako konfigurace ve WinCC WinCC Client s Web-Serverem Nový WebViewer LAN S7 Automation network S7 S7 Strana 35 Říjen-2010 Ladislav Plachý

36 SIMATIC HMI WinCC - Options Web Navigator New V7 Web Nav. Client Web Nav. Client Terminal Server Thin Client WinCC Web Viewer Vysoká bezpečnost Není přístup na internetové stránky Není nebezpečí virů z internetu Stejně bezpečné jako klasický WinCC klient Přístup pouze na WinCC Web server Internet Intranet WinCC Web Navigator Server Strana 36 Říjen-2010 Ladislav Plachý

37 WinCC V7.0 Web Navigator V7.0 Adresa Web Serveru Konfigurace WinCCVieweru Strana 37 Říjen-2010 Ladislav Plachý

38 SIMATIC WinCC V7.0 Web Navigator V7.0 Novinky pro FDA Automatické odhlášení na Web Clientovi Systémové hlášení o začátku a konci webového připojení hlášení začátek připojení hlášení ukončení připojení Zablokování přístupu do operačního systému Web Clienta Možnost View-Only funkce na Web Clientu Možnost vlastního vzhledu View-Only kurzoru Proměnná zobrazující View-only mód:@monitoringonly Strana 38 Říjen-2010 Ladislav Plachý

39 WinCC V7.0 Web Navigator V7.0 Možnost nastavení automatického odhlášení (Automatic logout) také na Web Clientu Absolutní čas do odhlášení Čas do odhlášení při neaktivitě Nikdy Nastavitelný čas mezi 0 a 999 minutami 0 znamená bez automatického odhlášení Pro Web Navigator, který běží na Internet Exploreru se nastavení dělá v User Administratoru. Pro WinCC Viewer se nastavení provede v parametrech Vieweru Strana 39 Říjen-2010 Ladislav Plachý

40 WinCC V7.0 Web Navigator V7.0 Další funkce Nový script pro ukončení webovské aplikace: DeactivateRTProject() WebNavigator V7.0 client funguje i s WebNavigator Server V6.0 Operační systémy pro Web Server jsou stejné jako operační systémy pro WinCC V 7.0 Web Client může běžet i na Microsoft Windows Vista 32bit (Home Basic a Home Premium) Možnost více Web Clientů na jednom PC Strana 40 Říjen-2010 Ladislav Plachý

41 WinCC Options Calendar Scheduler WebNavigator DataMonitor Maintenance Station Logon Audit Connectivity Pack Strana 41 Říjen-2010 Ladislav Plachý

42 DataMonitor V7.0 SIMATIC WinCC / DataMonitor Process Screens Procesní obrazovky z WinCC aplikace (Web Navigator View only) Trends & Alarms Zobrazení historických dat z WinCC v Internet Exploreru WebCenter Vytvoření webové stránky s daty z WinCC Excel Workbook Umístění dat z WinCC do MS Excelu Reports Časově a událostně řízené generování tiskových protokolů v Excelu nebo PDF Strana 42 Říjen-2010 Ladislav Plachý

43 DataMonitor V7.0 Excel Workbooks Reports WebCenter Trends & Alarms Process Screens WinCC Client s WinCC projektem DataMonitor Server CAS Process Server 1 Process Server 2 Strana 43 Říjen-2010 Ladislav Plachý

44 DataMonitor V7.0 Příprava Internet Information Service (IIS) musí být nainstalován Nainstalováno: WinCC V7.0, DataMonitor Server V7.0, DataMonitor Client V7.0 DataMonitor Server musí být přidán do trusted sites v Internet Exploreru: IE : Extras -> Internet Options -> Security -> Trusted Sites Deaktivace check-box Require server verification ( for all sites in this zone Enable u volby Initialize and script ActiveX controls not marked as safe Strana 44 Říjen-2010 Ladislav Plachý

45 DataMonitor V7.0 Příprava Web Server konfigurace Domovská stránka pro DataMonitor DataMonitor.asp Přístup přes MainControl.asp je také možný Strana 45 Říjen-2010 Ladislav Plachý

46 DataMonitor V7.0 Příprava Publikování obrazovek, scriptů a dalších grafických objektů Strana 46 Říjen-2010 Ladislav Plachý

47 DataMonitor V7.0 Příprava: User Administration DataMonitor úvodní stránka Uživatel z Windows WinCC User administration WinCC uživatel Windows User administration Windows uživatel Process Screens Excel Workbook WebCenter Trends &Alarms Reports Strana 47 Říjen-2010 Ladislav Plachý

48 DataMonitor V7.0 Příprava: User Administration Který uživatel, pro jakou aplikaci? Trends & Alarms Process Screens Excel Workbook Published Reports WebCenter WinCC User X X Windows User X X X Process Screens a Excel Workbook potřebují uživatele z WinCC projektu -> Konfigurace ve WinCC User Administrator Trends & Alarms, Reports a WebCenter potřebují uživatele z Windows-> Konfigurace ve Windows user administration Během instalace DataMonitor Server jsou vytvořeny dvě skupiny uživatelů ve Windows: DM_Admin (umožňuje konfiguraci datamonitoru) DM_User (umožňuje využívat funkčnost WebCenter, Trends & Alarms, Reports ) SIMATIC Logon je také možné implementovat Strana 48 Říjen-2010 Ladislav Plachý

49 DataMonitor V7.0 Příprava: Vytvoření uživatele Process Screens a Excel Workbook vyžadují uživatele z WinCC projektu -> Konfigurace ve WinCC User Administrator Strana 49 Říjen-2010 Ladislav Plachý

50 DataMonitor V7.0 Příprava: Vytvoření uživatele Trends & Alarms, Reports a WebCenter vyžadují uživatele z Windows-> Konfigurace ve Windows user administration DM_Admin DM_User Strana 50 Říjen-2010 Ladislav Plachý

51 DataMonitor V7.0 Úvodní stránka Přístup na všechny funkce DataMonitoru Podobný vzhled jako u SIMATIC webového serveru Navigace Hlavní menu Strana 51 Říjen-2010 Ladislav Plachý

52 DataMonitor V7.0 Připojení na WinCC databázi Přístup na historická data znamená připojení na WinCC databázi Jméno připojení Jméno počítače RT databáze Typ připojení Strana 52 Říjen-2010 Ladislav Plachý

53 DataMonitor V7.0 Process Screens View-Only client pro sledování procesu Stejný nástroj jakoweb Navigator Client, ale pouze funkčnost view-only View-only kurzor říká, že tato WinCC operace není v DataMonitoru možná Strana 53 Říjen-2010 Ladislav Plachý

54 DataMonitor V7.0 Trends & Alarms Snadný pohled na historická data z WinCC pomocí předpřipravených webových stránek Internet Explorer se stává nástrojem pro analýzu dat z WinCC Runtime, WinCC CAS nebo z backup archivů 5 předpřipravených stránek: Strana 54 Říjen-2010 Ladislav Plachý

55 DataMonitor V7.0 Trends & Alarms Strana 55 Říjen-2010 Ladislav Plachý

56 DataMonitor V7.0 Trends & Alarms Exercise Konfigurace 1. Výběr připojení na databázi 2. Výběr proměnných pro zobrazení 3. Nastavení hodnotové osy 4. Definice časové osy 5. Další nastavení Strana 56 Říjen-2010 Ladislav Plachý

57 DataMonitor V7.0 Trends & Alarms CSV-Export zobrazených dat v Trends & Alarms Data Strana 57 Říjen-2010 Ladislav Plachý

58 DataMonitor V7.0 WebCenter Strana 58 Říjen-2010 Ladislav Plachý

59 DataMonitor V7.0 WebCenter WebCenter Konfigurace Strana 59 Říjen-2010 Ladislav Plachý

60 DataMonitor V7.0 WebCenter Komponenty Strana 60 Říjen-2010 Ladislav Plachý

63 DataMonitor V7.0 WebCenter Nová komponenta Trend / Time step Doplnění existující komponenty Trend Procesní hodnota je sumarizována v definovaném časovém intervalu Zobrazení výsledku v závislosti typu seskupení (součet, průměr, min, max) Seskupení Časový interval bez Timestep s Timestep Strana 63 Říjen-2010 Ladislav Plachý

64 DataMonitor V7.0 WebCenter Tabulka alarmů a hit liste pro alarmy Strana 64 Říjen-2010 Ladislav Plachý

65 DataMonitor V7.0 WebCenter Zobrazení obrázku, externích linků a dalších informací Strana 65 Říjen-2010 Ladislav Plachý

66 DataMonitor V7.0 WebCenter Integrace WinCC process screens ve WebCenter WinCC konfigurace Publish obrazovky Nastavení obrazovky pro WebPart Nastavení aktualizačního cyklu DataMonitor WebCenter Nastavení WebPart v WebCenter Display of the screen image in the WebCenter page Strana 66 Říjen-2010 Ladislav Plachý

67 DataMonitor V7.0 WebCenter Integrace WinCC process screens ve WebCenter Strana 67 Říjen-2010 Ladislav Plachý

68 DataMonitor V7.0 WebCenter Integrace WinCC process screens ve WebCenter Strana 68 Říjen-2010 Ladislav Plachý

69 DataMonitor V7.0 WebCenter Které komponenty z WebCenter nabízejí možnost exportu do CSV? Process value table, Process value table (time step) Statistic functions pro process values, Trend (process values), Trend (time step) Bar chart, Pie chart, Hit list of alarms, Alarm table Strana 69 Říjen-2010 Ladislav Plachý

70 DataMonitor V7.0 Excel Workbook WinCC a MS Excel WinCC alarms, process tags a archive tags Dva Add Ins pro Microsoft Excel Fungují všechny funkce v Excelu pro analýzu dat a zobrazení dat Data jsou celosvětově dostupná přes Intranet / Internet Generování Excel workbooks jako template pro funkci Reports v DataMonitoru Předkonfigurované (published Excel workbooks) Možnost vytvoření vlastních workbooks Strana 70 Říjen-2010 Ladislav Plachý

71 DataMonitor V7.0 Excel Workbook Excel Workbook konfigurace Excel Workbook Wizard Import dat z WinCC do Excelu Online process values Archive values Alarms Export Engineering Data generuje XML file s WinCC daty pro možnost vytvoření Excel workbooks i vzdáleně (offline) Strana 71 Říjen-2010 Ladislav Plachý

72 DataMonitor V7.0 Excel Workbook Excel Workbook konfigurace / Runtime Strana 72 Říjen-2010 Ladislav Plachý

73 DataMonitor V7.0 Reports Vytvoření reportů z WinCC print jobů a Excel workbooks Vznik reportu časově nebo událostně řízen Každou hodinu, den, týden a měsíc Tag triggered (změna, limitní hodnota) Reporty vznikají na Intranetu/Internetu pro různé skupiny uživatelů PDF dokument Strana 73 Říjen-2010 Ladislav Plachý

74 DataMonitor V7.0 Reports Vytvoření časově / událostně řízenýchreportů (Excel) Hotové reporty (Excel & PDF s) Vytvoření časově / událostně řízených reportů (WinCC) Společné nastavení, tiskárna, mail server Strana 74 Říjen-2010 Ladislav Plachý

75 DataMonitor V7.0 Reports Konfigurace Strana 75 Říjen-2010 Ladislav Plachý

76 DataMonitor V7.0 Licensing Jedna licence pro každé připojení DataMonitor client nepotřebuje licenci Licence musí být nainstalována na DataMonitor serveru Kontrola licencí je různá pro následující funkční skupiny: "WebNavigator s funkcemi: Process Screens a Excel Workbooks "WebCenter" s funkcemi: WebCenter, Trends and Alarms, Reports Demo mode na 30 dní Licence jsou dostupné pro 3, 10, 25 a 50 klientů Licence 1 Client 3 Clients 10 Clients 25 Clients 50 Clients "WebNavigator" funkční skupina "WebCenter" funkční skupina Strana 76 Říjen-2010 Ladislav Plachý

78 Maintenance Station Okamžitý přehled o stavu jednotlivých komponent automatizačního systému Zaměřeno na potřeby údržby Zrychlení servisního zásahu Vše je vidět z jednoho místa (WinCC stanice) Přehledné Údržba (Maintenance) Strana 78 Říjen-2010 Ladislav Plachý

79 Maintenance Station Přehledné hierarchické zobrazení technologie Přehled o celku Přehled o všech PLC 1 PLC Moduly jedné komponenty Detail jednoho modulu Komponenty jedné komunikační sítě Strana 79 Říjen-2010 Ladislav Plachý

80 Maintenance Station Zobrazení informací, Rychlý přehled a detail Zobrazení stavu prostřednictvím jednotného symbolu na všech obrazovkách všech úrovní Stav komponenty Vše je v pořádku (Není nutný zásah údržby) Stav všech podřízených komponent Vše je v pořádku (Není nutný zásah údržby) Zásah údržby je vhodný (Nízká priorita) Zásah údržby je vyžádán (Střední priorita) Alarm okamžitý zásah (Vysoká priorita) Zásah údržby je vhodný (Nízká priorita) Zásah údržby je vyžádán (Střední priorita) Alarm okamžitý zásah (Vysoká priorita) Strana 80 Říjen-2010 Ladislav Plachý

81 Maintenance Station Zobrazení informací, Rychlý přehled a detail Detailní informace v jednotlivých oknech Strana 81 Říjen-2010 Ladislav Plachý

82 Maintenance Station Detailní informace (nejpodrobnější úroveň) Stav hlášení (aktivní, nekvitováno) Stav požadavku na zásah obsluhy Stav zásahu obsluhy Identifikační okno maintenance Okno u IPC Hlášení Okno údržby Strana 82 Říjen-2010 Ladislav Plachý

83 Maintenance Station Okno údržby Údržbář zde rozhoduje o prioritě zásahu Záznam průběhu zásahu Stav požadavku na zásah obsluhy Stav zásahu obsluhy M Zadává údržbář Strana 83 Říjen-2010 Ladislav Plachý

84 Integrační koncept pro jednotlivé HW komponenty do SIMATIC Maintenance Station Založené na osvědčených standardech PROFIBUS Standard Diagnose / GSD PROFINET Standard Diagnose / GSD PROFINET PROFIBUS Standardizovaná hlášení o potřebě zásahu údržby přímo ze zařízení Napojení na zařízení pomocí SNMP (Simple Network Maintenance Protokol) Síťové komponenty na ethernetu Průmyslová PC Zařízení ukládají diagnostická data do OPC serveru Integrace zařízení bez komunikačního rozhraní pomocí Proxy konceptu Zařízení, která mají jako rozhraní pouze vstupy a výstupy Použitelné i pro zařízení, která jsou schopné komunikace, ale nepodporují žádný diagnostický standard Použitelné pro pohony Použitelné pro objekty, které nejsou v HW konfiguraci STEP7 Do SIMATIC Maintenance Station lze integrovat zařízení nezávisle na jejich výrobcích Strana 84 Říjen-2010 Ladislav Plachý

85 Integrační koncept pro jednotlivé HW komponenty do SIMATIC Maintenance Station Založené na osvědčených standardech PROFIBUS Standard Diagnose / GSD PROFINET Standard Diagnose / GSD PROFINET PROFIBUS Standardizovaná hlášení o potřebě zásahu údržby přímo ze zařízení Napojení na zařízení pomocí SNMP Síťové komponenty na ethernetu Průmyslová PC Zařízení ukládají diagnostická data do OPC serveru Integrace zařízení bez komunikačního rozhraní pomocí Proxy konceptu Zařízení, která mají jako rozhraní pouze vstupy a výstupy Použitelné i pro zařízení, která jsou schopné komunikace, ale nepodporují žádný diagnostický standard Použitelné pro pohony Použitelné pro objekty, které nejsou v HW konfiguraci STEP7 Strana 85 Říjen-2010 Ladislav Plachý

86 Integrace RSE Pomocí RSE (Report Systém Error) slouží k zobrazení diagnostických informací ve formě hlášení Maintenance Station generuje RSE bloky a texty hlášení automaticky Vše, co musí uživatel udělat, je nahrát tyto bloky do PLC Strana 86 Říjen-2010 Ladislav Plachý

87 Integrace RSE RSE podporuje: SIMATIC PLC (S7-300 a 400, WinAC) PROFIBUS a PROFINET IO standardní zařízení Strana 87 Říjen-2010 Ladislav Plachý

88 Integrace RSE Integrace WinCC do SIMATIC Manageru HW konfigurace Strana 88 Říjen-2010 Ladislav Plachý

89 Integrace RSE Vytvoření dat pro Maintenance Station Strana 89 Říjen-2010 Ladislav Plachý

90 Integrace RSE Transfer do WinCC Strana 90 Říjen-2010 Ladislav Plachý

91 Integrační koncept pro jednotlivé HW komponenty do SIMATIC Maintenance Station Založené na osvědčených standardech PROFIBUS Standard Diagnose / GSD PROFINET Standard Diagnose / GSD Standardizovaná hlášení o potřebě zásahu údržby přímo ze zařízení Napojení na zařízení pomocí SNMP Síťové komponenty na ethernetu Průmyslová PC Zařízení ukládají diagnostická data do OPC serveru Integrace zařízení bez komunikačního rozhraní pomocí Proxy konceptu Zařízení, která mají jako rozhraní pouze vstupy a výstupy Použitelné i pro zařízení, která jsou schopné komunikace, ale nepodporují žádný diagnostický standard Použitelné pro pohony Použitelné pro objekty, které nejsou v HW konfiguraci STEP7 Strana 91 Říjen-2010 Ladislav Plachý

92 Integrace SNMP 1. Přidat OPC Server HW katalogu do PC Station 2. Přidat síťové komponenty do SNMP konfigurace (např. Scalance X208) Soubor, který popisuje, jaká data jsou k dispozici Strana 92 Říjen-2010 Ladislav Plachý

93 Integrační koncept pro jednotlivé HW komponenty do SIMATIC Maintenance Station Založené na osvědčených standardech PROFIBUS Standard Diagnose / GSD PROFINET Standard Diagnose / GSD Standardizovaná hlášení o potřebě zásahu údržby přímo ze zařízení Napojení na zařízení pomocí SNMP (Simple Network Maintenance Protokol) Síťové komponenty na ethernetu Průmyslová PC Zařízení ukládají diagnostická data do OPC serveru Integrace zařízení bez komunikačního rozhraní pomocí Proxy konceptu Zařízení, která mají jako rozhraní pouze vstupy a výstupy Použitelné i pro zařízení, která jsou schopné komunikace, ale nepodporují žádný diagnostický standard Použitelné pro pohony Použitelné pro objekty, které nejsou v HW konfiguraci STEP7 Strana 93 Říjen-2010 Ladislav Plachý

94 Asset Proxy Konzept: Napojení komponent bez diagnostického standardu Napojení výstupů z komponenty Program, který z vstupních dat zjistí informace pro údržbu FB_Asset_Proxy Funkční blok MSTATE I&M Letzte Aktualisierung :21:40 Letzte Aktualisierung :21:40 =L01.St23-A147 +H12.BC21 =L01.St23-A147 Roboter_23 +H12.BC21 Roboter_23 Firma XY Firma XY Aktualisieren S7_Asset =true DB_Asset_Proxy Hlášení Meldung_1 1 Hlášení Meldung_2 2 Hlášení Meldung_n 3 Např. Počítám, kolik sepnutí od zařízení přišlo a když se dostanu na mez, pošlu hlášení. FB od výrobců zařízení nebo FB, které je nutno naprogramovat Strana 94 Říjen-2010 Ladislav Plachý

95 Maintenance Station Možné konfigurace Konfigurace odpovídají velikosti technologie Úvod SIMATIC Maintenance Station je možno připojit k již existujícímu WinCC projektu na jedné stanici (na jednom PC běží vizualizace i systém pro údržbu) Samostatná WinCC stanice pouze pro SIMATIC Maintenance Station SIMATIC Maintenance Station jako server s klienty Předpoklady pro projektování STEP 7 a WinCC RC licence pro vytvoření SIMATIC Maintenance Station Pro chod SIMATIC Maintenance Station není nutná STEP7 licence Nutnost integrace WinCC projektu do STEP 7 Strana 95 Říjen-2010 Ladislav Plachý

96 Maintenance Station Objednací čísla a ceny Označení Obj.číslo Obsah Katalogová cena SIMATIC Maintenance Station základní paket 6ES7840-0WD01-0YA0 Engineering SW (Floating License) RT licence pro 100 devices (Single License, možnost sčítání) 990 SIMATIC Maintenance Station Powerpack 100 6ES7840-0WD11-0YD0 RT licence pro 100 Devices (Single License, možnost sčítání) 380 SIMATIC Maintenance Station Powerpack 500 6ES7840-0WD21-0YD0 RT licence pro 500 Devices (Single License, možnost sčítání) SIMATIC Maintenance Station Powerpack ES7840-0WD31-0YD0 RT licence pro 1000 (Single License, možnost sčítání) Device = 1 x AS, 1 x vzdálená periférie, 1 x SNMP zařízení, 1 x Asset Proxy Pro SNMP OPC připojené zařízení je nutno zakoupit ještě SNMP OPC Server Uživatel potřebuje licence pro STEP7 V5.4 a WinCC V6.2 Strana 96 Říjen-2010 Ladislav Plachý

98 WinCC V7.0 SIMATIC Logon Centrální správa uživatelů Využívají se windows uživatelé a skupiny SIMATIC Logon 1.4 SP1 je součástí WinCC V7.0 Uživatelé jsou vytvářeni pouze jednou pro všechny aplikace Pro FDA 21 CFR Part 11 Strana 98 Říjen-2010 Ladislav Plachý

99 WinCC V7.0 SIMATIC Logon Vytvoření uživatele ve Windows Strana 99 Říjen-2010 Ladislav Plachý

100 WinCC V7.0 SIMATIC Logon Vytvoření uživatelů ve Windows Strana 100 Říjen-2010 Ladislav Plachý

101 WinCC V7.0 SIMATIC Logon Vytvoření skupiny ve Windows a přiřazení uživatelů Strana 101 Říjen-2010 Ladislav Plachý

102 WinCC V7.0 SIMATIC Logon Vytvoření skupin ve Windows Wincc1 Wincc3 Wincc2 Wincc3 Strana 102 Říjen-2010 Ladislav Plachý

103 WinCC V7.0 SIMATIC Logon Konfigurace ve WinCC v User Administrator Aktivace SIMATIC Logon option Poté již nelze ve WinCC vytvářet uživatele Strana 103 Říjen-2010 Ladislav Plachý

104 WinCC V7.0 SIMATIC Logon Konfigurace ve WinCC v User Administrator Vytvoření WinCC groups a přiřazení přístupových práv (autorizací) ve WinCC Strana 104 Říjen-2010 Ladislav Plachý

105 WinCC V7.0 SIMATIC Logon Konfigurace ve WinCC v User Administrator Jméno skupiny musí být identické se jménem skupiny ve Windows. Tím vzniká relace mezi uživately a jejich skupinami ve Windows se skupinami ve WinCC Strana 105 Říjen-2010 Ladislav Plachý

107 WinCC Audit Sleduje veškeré změny v projektu WinCC Sleduje veškeré zásahy operátora do výrobního procesu Document control pro sledování změn ve WinCC obrazovkách, C a VB funkcích, tiskových reportech Audit Trails pro zápis změn v projektu WinCC Zápis zásahů operátora do Audit Trails. Sledování změn v RT datech v User Archives. Project Versioning archivace, obnovení a smazání verzí WinCC projektu Audit Viewer pro zobrazení souboru Audit Trails (+tisk a export do csv) Strana 107 Říjen-2010 Ladislav Plachý

108 WinCC Audit Audit-Trail Do Audit trails jsou uloženy následující změny: CS změny - změny adres proměnných, alarmů, uživatelů, atd. RT změny změny receptur, operátorské zásahy Document změny - check in, -out, rollback změny obrazovek Project změny - archive, delete, restore Audit Trail uložená data: Čas a datum změny Project GUID / Jméno databáze Aplikace, ve které byla změna provedena (WinCC, SQL, atd.) Typ změny (Insert, Update, Delete) Stará a nová hodnota Uživatel ve windows, uživatel v aplikaci Komentář Strana 108 Říjen-2010 Ladislav Plachý

109 FDA a WinCC Data view Audit Viewer / WinCC Controls FDA pro elektronické dokumenty Data archiving (RT) Audit Trail (RT) Change log (CS) Electronic signature Access control (CS+RT) Požadavky 21 CFR Part 11 WinCC Archive Continuous process Audit RT Audit RC SIMATIC Logon WinCC User Administrator + SIMATIC Logon WinCC PM-QUALITY Batch process Strana 109 Říjen-2010 Ladislav Plachý

110 WinCC Audit v WinCC server / client systému Audit-Trail databáze pro jeden WinCC server WinCC Server WinCC Audit WinCC Client WinCC Audit WinCC Client WinCC Audit Office PC Audit Viewer Strana 110 Říjen-2010 Ladislav Plachý

111 WinCC Audit v distribuovaných systémech WinCC Server 1 WinCC Audit WinCC Server 2 WinCC Audit WinCC Server 3 WinCC Audit WinCC Multi Client 1 WinCC Audit Audit-Trail databáze pro několik WinCC serverů Office PC Audit Viewer Strana 111 Říjen-2010 Ladislav Plachý

112 WinCC Audit v redundantním systému? Audit Trail může být na speciálně zajištěném PC Audit Trail WinCC Server Master WinCC Server Standby WinCC Client Každý server má svůj Audit Trail Pokud server ztratí přístup k Audit Trailu, pak je automaticky vytvořen lokální Audit Trail Po obnovení přístupu na síť, se data nahrají do hlavního Audit Trailu a lokální je vymazán. Strana 112 Říjen-2010 Ladislav Plachý

113 WinCC Audit - projekt Po instalaci vznikne nový editor ve WinCC Exploreru Zde je nejdříve nutno vytvořit databázi Audit Trail Pro první kroky - Getting Started Přístup je možno zabezpečit Integrovanou Audit user administration nebo SIMATIC Logon Default user: administrator Password: ccaudit Strana 113 Říjen-2010 Ladislav Plachý

114 WinCC Audit Editor WinCC Audit Editor má 4 hlavní části Runtime auditing WinCC Explorer Auditing Database configuration Document control Strana 114 Říjen-2010 Ladislav Plachý

115 WinCC Explorer Auditing Jednoduchý nástroj pro nastavení ukládání změn v WinCC Exploreru do Audit Trailu Jedná se o změny na projekční databázi WinCC Př. vytvoření nové proměnné Strana 115 Říjen-2010 Ladislav Plachý

116 Document control Document control pro následující typy dokumentů Graphics Screens (.PDL) C & VBS Project Functions (.FCT,.BMO) C & VBS Global Actions (.PAS,.BAC) Report Layouts (.RPL) Strana 116 Říjen-2010 Ladislav Plachý

117 Document control Nelze ukládat Strana 117 Říjen-2010 Ladislav Plachý

118 Document control Uvolnění obrazovky pro: Editaci Pro prohlížení Strana 118 Říjen-2010 Ladislav Plachý

119 Strana 119 Říjen-2010 Ladislav Plachý

120 Document control Verze obrazovky NaCl.PDL Návrat k vybrané verzi Porovnání verzí Vymazání verze Strana 120 Říjen-2010 Ladislav Plachý

121 Runtime Auditing standardní objekty Po výběru obrazovky se zobrazí seznam standardních objektů této obrazovky Povolení aktivit operátora na vybraných standardních objektech Tyto aktivity budou zapsány do Audit Trailu Po aktivitě operátora je povinný komentář Strana 121 Říjen-2010 Ladislav Plachý

122 Runtime Auditing - User Archives Všechny změny v User Archives jsou uloženy do Audit Trailu. Jsou zaznamenány i změny zvenčí (např. OLE-DBpřístup) Zaznamenají se změny RT i RC Strana 122 Říjen-2010 Ladislav Plachý

123 Runtime Auditing ostatní objekty Volně konfigurovatelný zápis do Audit Trailu Použitelné pro všechny properties a even Dostupné jako C nebo VB script InsertAuditEntry Strana 123 Říjen-2010 Ladislav Plachý

124 WinCC Audit verze projektu Aplikace: Project versioning Definice verze WinCC projektu Číslo verze, popis, komentář a adresář pro uložení Vše je zaznamenáno do Audit Trailu Verze projektu jsou uloženy v ZIP souboru Archive Restore Delete Strana 124 Říjen-2010 Ladislav Plachý

125 WinCC Audit Viewer Zobrazení, tisk a export Audit-Trailu Audit Viewer je použitelný pro všechna PC na síti Nezávislá aplikace nebo ActiveX Control Žádná licence, download jak FAQ Office PC bez WinCC WinCC Server WinCC PC WinCC flexible Audit-Trail database Strana 125 Říjen-2010 Ladislav Plachý

126 Audit Viewer jako aplikace Výběr databáze po síti CSV-export dat Tisk Filtr Custom Queries Strana 126 Říjen-2010 Ladislav Plachý

127 Audit Viewer jako ActiveX Control na obrazovce Integrace Audit Vieweru do WinCC projektu Stejné funkce jako u samostatné aplikace Možno definovat default databázi Strana 127 Říjen-2010 Ladislav Plachý

128 Elektronický podpis Než může operátor provést nějakou aktivitu, tak musí znovu zadat své přihlašovací heslo I toto je zaznamenáno v Audit Trailu Je možné to kombinovat s SIMATIC LOGON Strana 128 Říjen-2010 Ladislav Plachý

129 Licence Audit RC Je nezbytná pokud: Na WinCC serveru nebo WinCC clientovi má být Audit trail konfigurován Konfigurace multiclientů included Audit RC obsahuje jednu licenci Audit RT Obsahuje: WinCC Audit Editor pro kompletní konfiguraci Project versioning Audit Viewer InsertAuditEntry function pro C a VB script WinCC Server WinCC Client Strana 129 Říjen-2010 Ladislav Plachý

130 Audit RT licence Tato licence je pro: Zápis do Audit-Trailu S touto licencí není možné provádět konfiguraci Obsahuje: Runtime Engine pro zápis do Audit-Trailu Audit Viewer WinCC Server WinCC Client Strana 130 Říjen-2010 Ladislav Plachý

131 Příklad: Inženýrské změny a aktivity operátorů Audit Database WinCC Server Audit RC License WinCC Client Audit RT License WinCC Client Audit RT License Strana 131 Říjen-2010 Ladislav Plachý

132 Příklad: Pouze aktivity operátora Audit Database WinCC Server Audit RT License WinCC Client Audit RT License WinCC Client Audit RT License Strana 132 Říjen-2010 Ladislav Plachý

134 Connectivity Pack V7.0 Data ve WinCC pro Connectivity Pack Proměnné (Tags) Strana 134 Říjen-2010 Ladislav Plachý

135 Connectivity Pack V7.0 Data ve WinCC pro Connectivity Pack Hlášení (Alarms) or or Revolving archive Strana 135 Říjen-2010 Ladislav Plachý

136 Connectivity Pack V7.0 Data ve WinCC pro Connectivity Pack Archivy (TagLogging) ODER ODER RT Data Strana 136 Říjen-2010 Ladislav Plachý

137 Connectivity Pack V7.0 Data ve WinCC pro Connectivity Pack uživatelské archivy (UserArchives) Strana 137 Říjen-2010 Ladislav Plachý

138 WinCC V7.0 Connectivity Pack V7.0 Online přístup na proměnné Online přístup na hlášení Online přístup na historická data Přístup do databáze z cizí aplikace Strana 138 Říjen-2010 Ladislav Plachý

139 WinCC V7.0 Connectivity Pack V7.0 WinCC OLE-DB Strana 139 Říjen-2010 Ladislav Plachý
