1 0 TRANSFORMOVNY STOŽÁROVÉ, KIOSKOVÉ A VĚŽOVÉ

2

3 01/2013 T Transformovna stožárová do 100 kva Koncová na 1 betonovém sloupu 9/20 kn, základní provedení V 4301 je zahrnuto: XG01 Sestava ES pro TS do 100 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodové trubky páskou B 205 na sloup XC02 Deska betonová pod betonový sloup BF54 Betonový sloup 9/20 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4331 XG11+BB31x5 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4333 XG13+BB31x5 Vývodová trubka 7m, včetně krytu, ohebné trubky a upevnění ks XG14 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 100 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SMS - skříní SMS - rozváděčem RST - propojovacím kabelem NN - vývodovým kabelem NN v případě vývodu venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

4 01/2013 T Stožárová transformovna do 100 kva Koncová na 1 betonovém sloupu 10,5/15 kn, základní provedení V 4302 je zahrnuto: XG01 Sestava ES pro TS do 100 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodové trubky páskou B 205 na sloup XC02 Deska betonová pod betonový sloup BL52 Betonový sloup 10,5/15 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4332 XG11+BB31x7 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4334 XG13+BB31x7 Vývodová trubka 7m, včetně krytu, ohebné trubky, ks BB42x2 distančních spon a upevnění 4335 XG14+ BB42x2 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 100 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SMS - skříní SMS - rozváděčem RST - propojovacím kabelem NN - vývodovým kabelem NN v případě vývodu venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

5 01/2013 T Stožárová transformovna do 100 kva Koncová na 2 betonových sloupech 9/15 kn, základní provedení V 4303 je zahrnuto: XG012 Sestava ES pro TS do 100 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodové trubky páskou B 205 na sloup XC02x2 Deska betonová pod betonový sloup BL28 Betonový sloup 2x 9/15 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4331 XG11+BB31x5 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4333 XG13+BB31x5 Vývodová trubka 7m, včetně krytu, ohebné trubky a upevnění ks XG14 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 100 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SMS - skříní SMS - rozváděčem RST - propojovacím kabelem NN - vývodovým kabelem NN v případě vývodu venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

6 01/2013 T Stožárová transformovna do 100 kva Koncová na 2 betonových sloupech 10,5/15 kn, základní provedení V 4304 je zahrnuto: XG012 Sestava ES pro TS do 100 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodové trubky páskou B 205 na sloup XC02x2 Deska betonová pod betonový sloup BL57 Betonový sloup 2x 10,5/15 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4332 XG11+BB31x7 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4334 XG13+BB31x7 Vývodová trubka 7m, včetně krytu, ohebné trubky ks BB42x2 distančních spon a upevnění 4335 XG14+ BB42x2 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 100 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SMS - skříní SMS - rozváděčem RST - propojovacím kabelem NN - vývodovým kabelem NN v případě vývodu venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

7 01/2013 T Stožárová transformovna do 100 kva Průchozí na 1 betonovém sloupu 10,5 m základní provedení bez možnosti venkovních vývodů VN, bez sloupu V 4305 je zahrnuto: XG011 Sestava ES pro TS do 100 kva Průchozí obsahuje: konzoly (svislého odpínače 25 kv Flb, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce BL211 Svislý odpínač 25 kv Flb se zháš. růžky vč. táhla CI28x3 Ukončení a zapojení vodičů DX92 Body kulový zkratový přímý Ø20 M12 XC02 Deska betonová pod betonový sloup BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x6 Upevnění konzole svislého odpínače 25 kv, konzole pojistek a svodové trubky páskou B 205 na sloup sd Pro montáž otočeného provedení TS bez možnosti venkovních vývodů NN je nutné doplnit jedním kusem podpěrného izolátoru. Pro připojení TS základního i otočného provedení na venkovní vedení s konzolou Pařát je nutné dále doplnit boční nosník BN Pařát II vč. podpěrného izolátoru. Šablonu vodiče podél nosného ramena konzoly rohové nebo koncové s izolovaným ramenem pro dosedání ptactva je nutno doplnit kryty pro ochranu ptactva. TS do 100 kva Průchozí je nutné doplnit: - transformátorem - propojení odpínače a pojistek vodiči vč. ukončení a zapojení - pojistkami VN dle IEC - propojovacím kabelem NN - rozváděčem RST - konzolou skříně SMS - skříní SMS - deskami betonovými před skříní rozváděče NN - betonovým sloupem 10,5 m min 6 kn dle výpočtu výsledného tahu vodičů na podpěrný bod - uzemněním v zemi - zemními pracemi

8 01/2013 T Stožárová transformovna do 100 kva Průchozí na 1 betonovém sloupu 12 m základní provedení bez možnosti venkovních vývodů VN, bez sloupu V 4306 je zahrnuto: XG011 Sestava ES pro TS do 100 kva Průchozí obsahuje: konzoly (svislého odpínače 25 kv Flb, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce BL212 Svislý odpínač 25 kv Flb se zháš. růžky vč. táhla CI28x3 Ukončení a zapojení vodičů DX92 Body kulový zkratový přímý Ø20 M12 XC02 Deska betonová pod betonový sloup BB39x6 Upevnění uzemnění páskou B 133 na sloup BB31x7 Upevnění konzole svislého odpínače 25 kv, konzole pojistek a svodové trubky páskou B 205 na sloup BK50 Provozní žebřík sd Pro montáž otočeného provedení TS bez možnosti venkovních vývodů NN je nutné doplnit jedním kusem podpěrného izolátoru. Pro připojení TS základního i otočného provedení na venkovní vedení s konzolou Pařát je nutné dále doplnit boční nosník BN Pařát II vč. podpěrného izolátoru. Šablonu vodiče podél nosného ramena konzoly rohové nebo koncové s izolovaným ramenem pro dosedání ptactva je nutno doplnit kryty pro ochranu ptactva. TS do 100 kva Průchozí je nutné doplnit: - transformátorem - propojení odpínače a pojistek vodiči vč. ukončení a zapojení - pojistkami VN dle IEC - propojovacím kabelem NN - rozváděčem RST - konzolou skříně SMS - skříní SMS - deskami betonovými před skříní rozváděče NN - betonovým sloupem 12 m min 6 kn dle výpočtu výsledného tahu vodičů na podpěrný bod - uzemněním v zemi - zemními pracemi

9 01/2013 T Stožárová transformovna ST do 400 kva Koncová na 1 betonovém sloupu 9/20 kn, základní provedení V 4311 je zahrnuto: XG02 Sestava ES pro TS do 400 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodových trubek páskou B 205 na sloup XC02 Deska betonová pod betonový sloup BF54 Betonový sloup 9/20 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4331 XG11+BB31x5 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4333 XG13+BB31x5 Vývodová trubka 7m, včetně krytu, ohebné trubky a upevnění ks XG14 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 400 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SVS - U nebo SVS-V - skříní SVS - U nebo SVS-V - rozváděčem RST - propojovacími kabely NN - vývodovými kabely NN v případě vývodů venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

10 01/2013 T Stožárová transformovna ST do 400 kva Koncová na 1 betonovém sloupu 10,5/15 kn, základní provedení V 4312 je zahrnuto: XG02 Sestava ES pro TS do 400 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodových trubek páskou B 205 na sloup XC02 Deska betonová pod betonový sloup BL52 Betonový sloup 10,5/15 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4332 XG11+BB31x7 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4334 XG13+BB31x7 Vývodová trubka 7m, včetně krytu, ohebné trubky, ks BB42x2 distančních spon a upevnění 4335 XG14+ BB42x2 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 400 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SVS - U nebo SVS-V - skříní SVS - U nebo SVS-V - rozváděčem RST - propojovacími kabely NN - vývodovými kabely NN v případě vývodů venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

11 01/2013 T Stožárová transformovna ST do 400 kva Koncová na 2 betonovch sloupech 9/15 kn, základní provedení V 4313 je zahrnuto: XG022 Sestava ES pro TS do 400 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodových trubek páskou B 205 na sloup XC02x2 Deska betonová pod betonový sloup BL28 Betonový sloup 2x 9/15 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4331 XG11+BB31x5 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4333 XG13+BB31x5 Vývodová trubka 7m, včetně krytu, ohebné trubky a upevnění ks XG14 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 400 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SVS - U nebo SVS-V - skříní SVS - U nebo SVS-V - rozváděčem RST - propojovacími kabely NN - vývodovými kabely NN v případě vývodů venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

12 01/2013 T Stožárová transformovna ST do 400 kva Koncová na 2 betonovch sloupech 10,5/15 kn, základní provedení V 4314 je zahrnuto: XG022 Sestava ES pro TS do 400 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodových trubek páskou B 205 na sloup XC02x2 Deska betonová pod betonový sloup BL57 Betonový sloup 2x 10,5/15 kn sd Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4332 XG11+BB31x7 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4334 XG13+BB31x7 Vývodová trubka 7m, včetně krytu, ohebné trubky ks BB42x2 distančních spon a upevnění 4335 XG14+ BB42x2 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks Konzola pro upevnění holých vodičů NN XG20 Konzola NN TS přímá ks XG18 Konzola NN TS 45 ks XG19 Konzola NN TS 90 ks TS do 400 kva Koncovou je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SVS - U nebo SVS-V - skříní SVS - U nebo SVS-V - rozváděčem RST - propojovacími kabely NN - vývodovými kabely NN v případě vývodů venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

13 01/2013 T11 Použití TS pro 630 kva je pouze výjimečné na odchylku od TNS, týmu standardizace technologie. Pro výkon 630 kva se přednostně používají vnitřní TS Stožárová transformovna ST do 630 kva na 2 betonových sloupech 10,5/15 kn, základní provedení a s možností vývodů na venkovní vedení NN sd V 4321 je zahrnuto: XG03 Sestava ES pro TS do 630 kva obsahuje: konzoly (VN, pojistkového spodku IEC s omezovači přepětí a transformátoru), propojení transformátoru a pojistek VN propojovacím vedením 10 Al vč. proudového spoje, ukončení a zapojení propojovacího vedení, kompletní svodovou trubku a kompletní uzemnění konstrukce CI28x3 Ukončení a zapojení vodičů BB39x5 Upevnění uzemnění páskou B 133 na sloup BB31x4 Upevnění konzole pojistek a svodových trubek páskou B 205 na sloup XC02x2 Deska betonová pod betonový sloup BL57 Betonový sloup 2x 10,5/15 kn Pro montáž otočeného provedení je nutné doplnit 3ks izol. VPA a 1ks můstku (bez možnosti venkovních vývodů NN). XG16 Můstek izolátoru VPA pro otočné provedení ks Vývodová trubka na venkovní vedení NN 4332 XG11+BB31x7 Vývodová trubka 7m, včetně upevnění ks XG12 Další vývodová trubka 7m ks Pro vodič 1-AES 4334 XG13+BB31x7 Vývodová trubka 7m, včetně krytu, ohebné trubky a upevnění ks BB42x XG14+ BB42x2 Další vývodová trubka 7m, včetně krytu a ohebné trubky ks XG17 Konzola NN TS přímá, pro jedno vedení holými vodiči ks Pozn.: Izolované vodiče lze ukončit na konzolu NN nebo kotevními prvky určené pro tyto vodiče. TS do 630 kva je nutné doplnit: - transformátorem - pojistkami VN dle IEC - konzolou skříně SVS-V - skříní SVS-V - rozvaděčem RST - propojovacími kabely NN - vývodovými kabely NN v případě vývodů venkovním vedením NN - uzemněním v zemi - deskami betonovými před rozváděč NN - zemními pracemi

14 01/2004 T12 Věžová transformovna základní provedení bílá barva fasády 4141 koncová stavební část ks 4143 koncová technologická část ks 4145 průběžná stavební část ks 4147 průběžná technologická část ks 4149 Příplatek na jinou barvu fasády ks Střecha 4151 vysoký jehlan, krytá asfaltovým šindelem - červeným ks 4152 vysoký jehlan, krytá asfaltovým šindelem hnědým ks 4153 nízký jehlan, krytá plechem FeZn ks 4154 šikmá, krytá plechem FeZn ks 4155 vysoký jehlan, krytá taškovou krytinou ks 4156 plochá s atikou krytina Waterfin PV ks 4158 Doprava dvěma vozidly Sloupárny Majdalena km (uvádět jednoduchou vzdálenost tam i zpět, cena km je za obě vozidla) Věžová transformovna, typ VT do 1 x 630 kva Sloupárny Majdalena a podle TNS ECR se ve standardním provedení skládá: ze stavební části obsahující: - pozinkované oplechování - pozinkované dveře s výstražnou tabulkou, zvenku opatřené madlem, zevnitř klikou, větrací žaluzie, - bílá barva fasády nad dveřmi na fasádě logo ECR, - zakotvení vodičů VN - dodávka panelu a dlažby kolem VT - konzola omezovačů (u průběžné VT 2x) - montáž VT z technologické části obsahující: - výplňová deska s průchodkami VN - výplňová deska se žaluziemi - výplňová deska skleněná - pojistkové spodky IEC (bez dodávky pojistek) včetně vnitřního propojení VN - u průběžné VT svislý odpínač (s ručním pohonem) s držáky pojistek VN a se zkratovacími kulovými body, včetně vnitřního propojení VN - elektroinstalace - vnitřní uzemnění - skříň SVS-VZ - stěnová kabelová průchodka NN

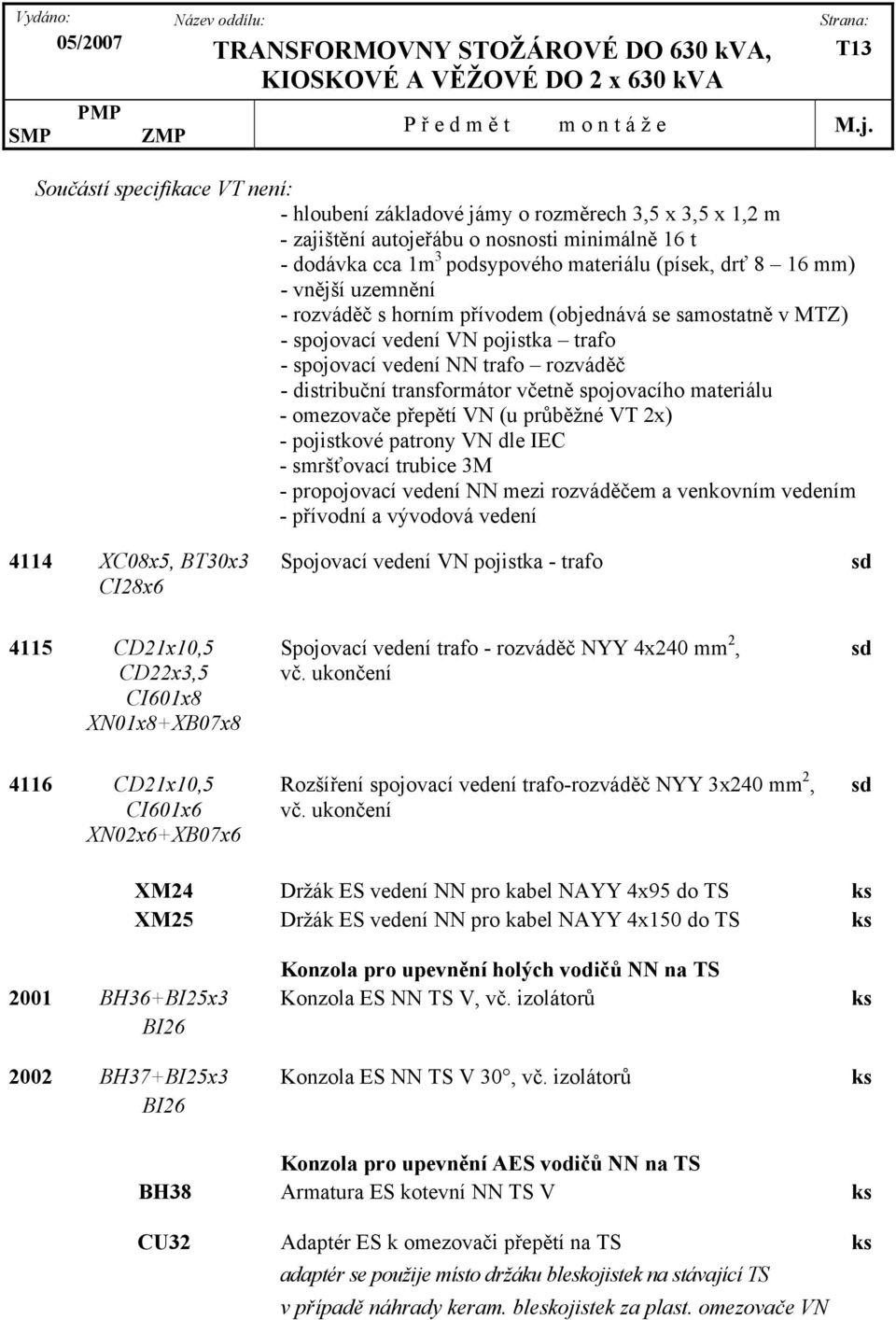

15 05/2007 T13 Součástí specifikace VT není: - hloubení základové jámy o rozměrech 3,5 x 3,5 x 1,2 m - zajištění autojeřábu o nosnosti minimálně 16 t - dodávka cca 1m 3 podsypového materiálu (písek, drť 8 16 mm) - vnější uzemnění - rozváděč s horním přívodem (objednává se samostatně v MTZ) - spojovací vedení VN pojistka trafo - spojovací vedení NN trafo rozváděč - distribuční transformátor včetně spojovacího materiálu - omezovače přepětí VN (u průběžné VT 2x) - pojistkové patrony VN dle IEC - smršťovací trubice 3M - propojovací vedení NN mezi rozváděčem a venkovním vedením - přívodní a vývodová vedení 4114 XC08x5, BT30x3 Spojovací vedení VN pojistka - trafo sd CI28x CD21x10,5 Spojovací vedení trafo - rozváděč NYY 4x240 mm 2, sd CD22x3,5 vč. ukončení CI601x8 XN01x8+XB07x CD21x10,5 Rozšíření spojovací vedení trafo-rozváděč NYY 3x240 mm 2, sd CI601x6 vč. ukončení XN02x6+XB07x6 XM24 Držák ES vedení NN pro kabel NAYY 4x95 do TS ks XM25 Držák ES vedení NN pro kabel NAYY 4x150 do TS ks Konzola pro upevnění holých vodičů NN na TS 2001 BH36+BI25x3 Konzola ES NN TS V, vč. izolátorů ks BI BH37+BI25x3 Konzola ES NN TS V 30, vč. izolátorů ks BI26 Konzola pro upevnění AES vodičů NN na TS BH38 Armatura ES kotevní NN TS V ks CU32 Adaptér ES k omezovači přepětí na TS ks adaptér se použije místo držáku bleskojistek na stávající TS v případě náhrady keram. bleskojistek za plast. omezovače VN

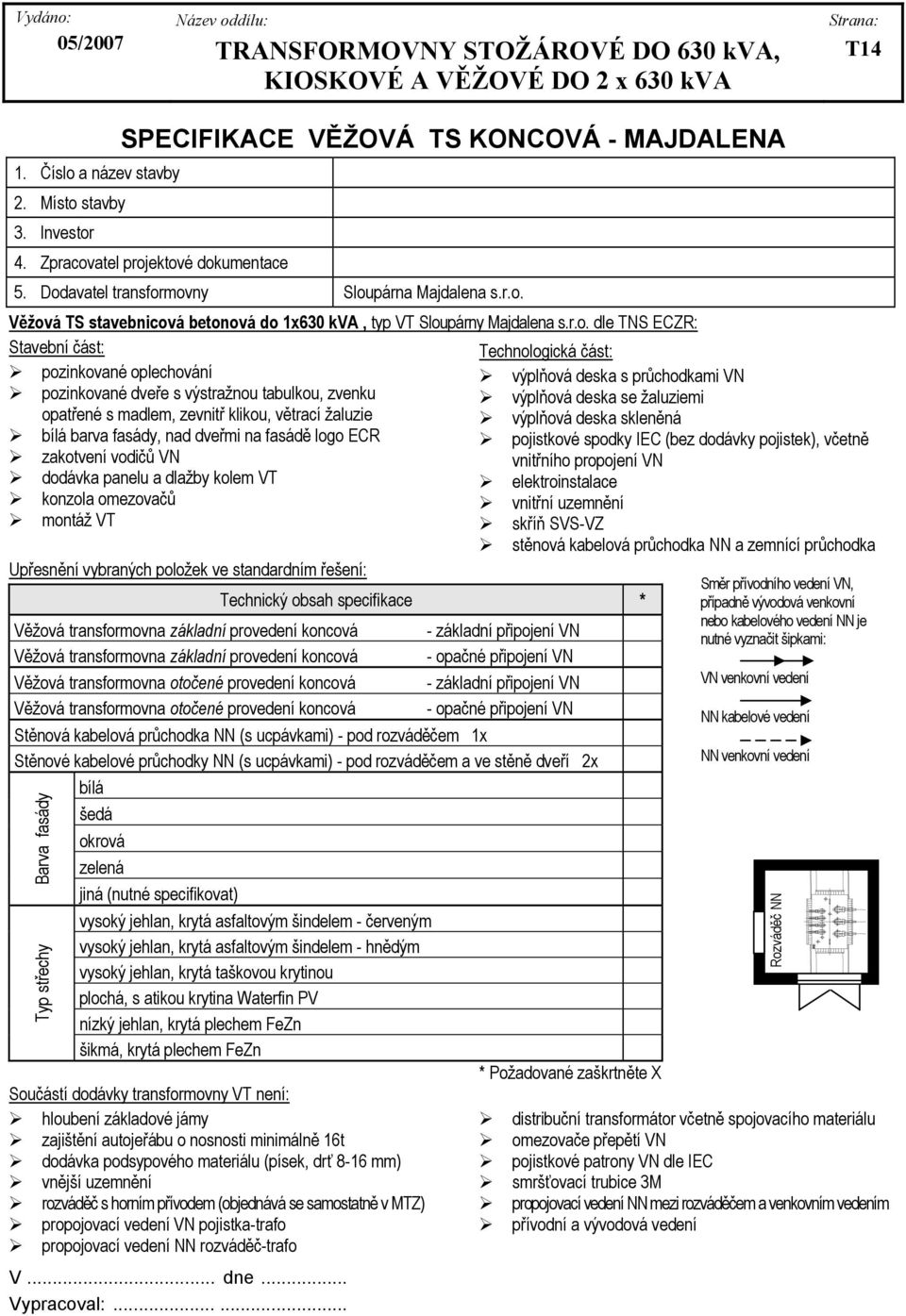

16 05/2007 T14 1. Číslo a název stavby 2. Místo stavby 3. Investor SPECIFIKACE VĚŽOVÁ TS KONCOVÁ - MAJDALENA 4. Zpracovatel projektové dokumentace 5. Dodavatel transformovny Sloupárna Majdalena s.r.o. Věžová TS stavebnicová betonová do 1x630 kva, typ VT Sloupárny Majdalena s.r.o. dle TNS ECZR: Stavební část: Technologická část: pozinkované oplechování výplňová deska s průchodkami VN pozinkované dveře s výstražnou tabulkou, zvenku výplňová deska se žaluziemi opatřené s madlem, zevnitř klikou, větrací žaluzie výplňová deska skleněná bílá barva fasády, nad dveřmi na fasádě logo ECR pojistkové spodky IEC (bez dodávky pojistek), včetně zakotvení vodičů VN vnitřního propojení VN dodávka panelu a dlažby kolem VT elektroinstalace konzola omezovačů vnitřní uzemnění montáž VT skříň SVS-VZ stěnová kabelová průchodka NN a zemnící průchodka Upřesnění vybraných položek ve standardním řešení: Barva fasády Typ střechy Technický obsah specifikace * Věžová transformovna základní provedení koncová - základní připojení VN Věžová transformovna základní provedení koncová - opačné připojení VN Věžová transformovna otočené provedení koncová - základní připojení VN Věžová transformovna otočené provedení koncová - opačné připojení VN Stěnová kabelová průchodka NN (s ucpávkami) - pod rozváděčem 1x Stěnové kabelové průchodky NN (s ucpávkami) - pod rozváděčem a ve stěně dveří 2x bílá šedá okrová zelená jiná (nutné specifikovat) vysoký jehlan, krytá asfaltovým šindelem - červeným vysoký jehlan, krytá asfaltovým šindelem - hnědým vysoký jehlan, krytá taškovou krytinou plochá, s atikou krytina Waterfin PV nízký jehlan, krytá plechem FeZn šikmá, krytá plechem FeZn * Požadované zaškrtněte X Součástí dodávky transformovny VT není: hloubení základové jámy zajištění autojeřábu o nosnosti minimálně 16t dodávka podsypového materiálu (písek, drť 8-16 mm) vnější uzemnění rozváděč s horním přívodem (objednává se samostatně v MTZ) propojovací vedení VN pojistka-trafo propojovací vedení NN rozváděč-trafo V... dne... Vypracoval: Směr přívodního vedení VN, případně vývodová venkovní nebo kabelového vedení NN je nutné vyznačit šipkami: VN venkovní vedení NN kabelové vedení NN venkovní vedení distribuční transformátor včetně spojovacího materiálu omezovače přepětí VN pojistkové patrony VN dle IEC smršťovací trubice 3M propojovací vedení NN mezi rozváděčem a venkovním vedením přívodní a vývodová vedení Rozváděč NN

17 05/2007 T15 1. Číslo a název stavby 2. Místo stavby 3. Investor SPECIFIKACE VĚŽOVÁ TS PRŮBĚŽNÁ - MAJDALENA 4. Zpracovatel projektové dokumentace 5. Dodavatel transformovny Sloupárna Majdalena s.r.o. Věžová TS stavebnicová betonová do 1x630 kva, typ VT Sloupárny Majdalena s.r.o. dle TNS ECZR: Stavební část: Technologická část: pozinkované oplechování výplňová deska s průchodkami VN pozinkované dveře s výstražnou tabulkou, zvenku výplňová deska se žaluziemi opatřené s madlem, zevnitř klikou, větrací žaluzie výplňová deska skleněná bílá barva fasády, nad dveřmi na fasádě logo ECR svislý odpínač (s ručním pohonem) s držáky pojistek VN a se zakotvení vodičů VN zkratovacími kulovými body, včetně vnitřního propojení VN dodávka panelu a dlažby kolem VT elektroinstalace konzola omezovačů 2x vnitřní uzemnění montáž VT skříň SVS-VZ stěnová kabelová průchodka NN a zemnící průchodka Upřesnění vybraných položek ve standardním řešení: Technický obsah specifikace * Věžová transformovna základní provedení průběžná Věžová transformovna otočené provedení průběžná Stěnová kabelová průchodka NN (s ucpávkami) - pod rozváděčem 1x Stěnové kabelové průchodky NN (s ucpávkami) - pod rozváděčem a ve stěně dveří 2x bílá šedá okrová zelená jiná (nutné specifikovat) vysoký jehlan, krytá asfaltovým šindelem - červeným vysoký jehlan, krytá asfaltovým šindelem - hnědým vysoký jehlan, krytá taškovou krytinou plochá s atikou krytina Waterfin PV nízký jehlan, krytá plechem FeZn šikmá, krytá plechem FeZn Barva fasády Typ střechy Součástí dodávky věžové transformovny není: hloubení základové jámy zajištění autojeřábu o nosnosti minimálně 16t dodávka podsypového materiálu (písek, drť 8-16 mm) vnější uzemnění rozváděč s horním přívodem (objednává se samostatně v MTZ) propojovací vedení VN pojistka-trafo propojovací vedení NN rozváděč-trafo V... dne... Vypracoval: * Požadované zaškrtněte X Směr přívodního vedení VN, případně vývodová venkovní nebo kabelového vedení NN je nutné vyznačit šipkami: VN venkovní vedení NN kabelové vedení NN venkovní vedení distribuční transformátor včetně spojovacího materiálu omezovače přepětí VN 2x(sd) pojistkové patrony VN dle IEC smršťovací trubice 3M propojovací vedení NN mezi rozváděčem a venkovním vedením přívodní a vývodová vedení Rozváděč NN

18 05/2014 T16 Bloková transformovna Betonbau podle TNS ECZR pro distribuci 4166 typ UK 1700/23 s vnější obsluhou stavební část ks (vč.ploché střechy) typ UK 1700/23 s vnější obsluhou technologická část ks 4167 typ UKL 3119 s vnější obsluhou stavební část ks (vč.ploché střechy) 4168 typ UKL 3119 s vnější obsluhou technologická část ks 4169 typ UKL 3024 s vnější obsluhou stavební část ks (vč.ploché střechy) 4170 typ UKL 3024 s vnější obsluhou technologická část ks 4171 typ UF 3048 s vnitřní obsluhou, vč. střechy vanové DV stavební část ks 4172 typ UF 3048 s vnitřní obsluhou technologická část ks 4174 Střecha sedlová 30 Bobrovka pro UF příplatek ks 4175 Střecha sedlová 40 Bobrovka pro UF příplatek ks 4177 typ UF 3054 s vnitřní obsluhou, vč. střechy vanové DV stavební část ks 4178 typ UF 3054 s vnitřní obsluhou technologická část ks 4192 Střecha sedlová 30 Bobrovka pro UF příplatek ks 4193 Střecha sedlová 40 Bobrovka pro UF příplatek ks Doprava blokové TS Betonbau Praha typ UK 1700 ks UKL 3119 ks UKL 3024 ks UF 3048 ks UF 3054 ks

19 05/2014 T17 Betonová transformovna BETONBAU Praha a podle TNS ECZR se ve standardním provedení skládá: ze stavební části obsahující: - ucpávky a ostatní příbal - hliníkové dveře, větrací žaluzie - montáž transformovny - barva soklu tmavošedá č barva fasády podle specifikace z technologické části obsahující: - propojovací vedení VN a NN - elektroinstalace - vnitřní uzemnění - rozváděč NN RST dle specifikace (vypsat ) - kompaktní rozváděč SF 6 VN dle specifikace (vypsat ) - manipulace a montáž rozváděčů VN a NN Součástí dodávky není: - hloubení základové jámy - dodávka podsypového materiálu (písek, drť 8-16 mm) - dodávka dlažby kolem stanice - vnější uzemnění - distribuční transformátor a pojistky VN - systémová víka Hauff technik včetně smršťovacích trubic a tlakové ucpávky pro kabel VN a NN

20 05/2014 T18 SPECIFIKACE KIOSKOVÉ TS - BETONBAU 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel transformovny Betonbau Praha, s.r.o. Betonová transformovna do 1x400 kva pro distribuci, typy Betonbau, standardní provedení dle TNS ECZR: Stavební část: ucpávky a ostatní příbal hliníkové dveře, větrací žaluzie montáž transformovny barva soklu tmavošedá 1508 Technologická část: propojovací vedení VN a NN elektroinstalace vnitřní uzemnění rozváděč NN RST 0663-VH - dle specifikace kompaktní rozváděč SF6 VN -dle specifikace Upřesnění vybraných položek ve standardním řešení: Technický obsah specifikace * Bloková TS typ UK 1700/23 L s vnější obsluhou, vč. ploché střechy Bloková TS typ UK 1700/23 R s vnější obsluhou, vč. ploché střechy Barva fasády bílá BB 4720 šedá BB 1510 okrová BB 4705 zelená BB 3609 jiná (nutné specifikovat dle vzorníku) * Požadované zaškrtněte X 1700 (L) 1700 (R) Směr přívodních kabelů VN, a vývodových kabelů NN je nutné vyznačit šipkami: VN NN Součástí dodávky transformovny není: hloubení základové jámy dodávka podsypového materiálu (písek, drť 8-16 mm) dodávka dlažby kolem stanice vnější uzemnění distribuční transformátor a pojistky VN systémová víka Hauff technik včetně smršťovacích trubic a tlakové ucpávky pro kabel VN a NN Přílohou této specifikace musí být: - výseč mapy 1:50 000, situace 1:1000 nebo podobné měřítko - elektrické schéma zapojení silových obvodů a rozváděčů - specifikace dodávek rozváděčů V... dne... Vypracoval:......

21 05/2014 T19 SPECIFIKACE KIOSKOVÉ TS - BETONBAU 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel transformovny Betonbau Praha, s.r.o. Betonová transformovna do 1x630 kva pro distribuci, typy Betonbau, standardní provedení dle TNS ECZR: Stavební část: Technologická část: ucpávky a ostatní příbal propojovací vedení VN a NN hliníkové dveře, větrací žaluzie elektroinstalace montáž transformovny vnitřní uzemnění barva soklu tmavošedá 1508 rozváděč NN RST 1099-H, RST 0663-VH - dle specifikace kompaktní rozváděč SF6 VN - dle specifikace Upřesnění vybraných položek ve standardním řešení: Technický obsah specifikace * Bloková TS typ UKL 3119 L s vnější obsluhou, vč. ploché střechy Bloková TS typ UKL 3119 R s vnější obsluhou, vč. ploché střechy Bloková TS typ UKL 3024 L s vnější obsluhou, vč. ploché střechy Bloková TS typ UKL 3024 R s vnější obsluhou, vč. ploché střechy Barva fasády bílá BB 4720 šedá BB 1510 okrová BB 4705 zelená BB 3609 jiná (nutné specifikovat dle vzorníku) * Požadované zaškrtněte X Směr přívodních kabelů VN, a vývodových kabelů NN je nutné vyznačit šipkami: VN NN 3119 L 3119 R 3024 L 3024 R Součástí dodávky transformovny není: hloubení základové jámy dodávka podsypového materiálu (písek, drť 8-16 mm) dodávka dlažby kolem stanice vnější uzemnění distribuční transformátor a pojistky VN systémová víka Hauff technik včetně smršťovacích trubic a tlakové ucpávky pro kabel VN a NN Přílohou této specifikace musí být: - výseč mapy 1:50 000, situace 1:1000 nebo podobné měřítko - elektrické schéma zapojení silových obvodů a rozváděčů - specifikace dodávek rozváděčů V... dne... Vypracoval:......

22 05/2014 T20 SPECIFIKACE KIOSKOVÉ TS - BETONBAU 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel transformovny Betonbau Praha, s.r.o. Betonová transformovna do 2x630 kva pro distribuci, typy Betonbau, standardní provedení dle TNS ECZR: Stavební část: Technologická část: ucpávky a ostatní příbal propojovací vedení VN a NN hliníkové dveře, větrací žaluzie elektroinstalace montáž transformovny vnitřní uzemnění barva soklu tmavošedá 1508 rozváděč NN RST 1099-L a -P - dle specifikace kompaktní rozváděč SF6 VN - dle specifikace Upřesnění vybraných položek ve standardním řešení: Technický obsah specifikace * Bloková TS typ UF 3048 s vnitřní obsluhou Bloková TS typ UF 3054 s vnitřní obsluhou bílá BB 4720 Barva fasády šedá BB 1510 okrová BB 4705 zelená BB 3609 jiná (nutné specifikovat dle vzorníku) Střecha vanová DV Střecha sedlová 30 Bobrovka Střecha sedlová 40 Bobrovka * Požadované zaškrtněte X Směr přívodních kabelů VN, a vývodových kabelů NN je nutné vyznačit šipkami: VN NN Součástí dodávky transformovny není: hloubení základové jámy dodávka podsypového materiálu (písek, drť 8-16 mm) dodávka dlažby kolem stanice vnější uzemnění distribuční transformátor a pojistky VN systémová víka Hauff technik včetně smršťovacích trubic a tlakové ucpávky pro kabel VN a NN Přílohou této specifikace musí být: - výseč mapy 1:50 000, situace 1:1000, nebo podobné měřítko - elektrické schéma zapojení silových obvodů a rozváděčů - specifikace dodávek rozváděčů V... dne... Vypracoval:......

23 05/2014 T21 Bloková transformovna EEIKA podle TNS ECZR pro distribuci 4201 typ PET Mini 300d (L,R) s vnější obsluhou, vč. střechy s mírným sklonem stavební část ks 4202 typ PET Mini 300d (L,R) s vnější obsluhou technologická část ks 4205 typ PET Standard 350d(L) s vnitřní obsluhou, vč. střechy s mírným sklonem stavební část ks 4206 typ PET Standard 350d(L) s vnitřní obsluhou technologická část ks 4207 Střecha valbová šindel pro Pet 350d(L) - doplatek ks 4208 Střecha valbová taška pro Pet 350d(L) - doplatek ks 4209 Střecha sedlová šindel pro Pet 350d(L) - doplatek ks 4210 Střecha sedlová taška pro Pet 350d(L) - doplatek ks Doprava blokové TS EEIKA typ Pet Mini 300d ks Pet Standard 350d ks

24 05/2014 T22 Betonová transformovna EEIKA a podle TNS ECZR se ve standardním provedení skládá: ze stavební části obsahující: - ucpávky a ostatní příbal - hliníkové dveře, větrací žaluzie - omítka akrylátová v drásaném provedení zrnitosti 1,5 2 mm - montáž transformovny - barva soklu tmavošedá - barva fasády podle specifikace z technologické části obsahující: - propojovací vedení VN a NN - elektroinstalace - vnitřní uzemnění - revizní zpráva, napěťová zk., trafosvorky, tabulky, schéma, koberec - rozváděč NN RST dle specifikace - (vypsat ) - kompaktní rozváděč SF 6 VN dle specifikace - (vypsat ) - manipulace a montáž rozváděčů VN a NN Součástí dodávky není: - hloubení základové jámy - dodávka podsypového materiálu (písek, drť 8-16 mm) - dodávka dlažby kolem stanice - vnější uzemnění - distribuční transformátor a pojistky VN - systémová víka Hauff technik včetně smršťovacích trubic a tlakové ucpávky pro kabel VN a NN

25 05/2014 T23 SPECIFIKACE KIOSKOVÉ TS EEIKA - PET 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel transformovny EEIKA Brno, s.r.o. Betonová transformovna do 1x630 kva pro distribuci, typy PET, standardní provedení dle TNS ECZR: Stavební část: ucpávky a ostatní příbal hliníkové dveře, větrací žaluzie omítka v drásaném provedení zrnitosti 1,5-2 mm montáž transformovny barva soklu tmavošedá prohlídka staveniště, montážní četa Upřesnění vybraných položek ve standardním řešení: Technický obsah specifikace * Bloková TS typ PET Mini 300d (L) s vnější obsluhou vč. střechy s mírným sklonem Bloková TS typ PET Mini 300d (R) s vnější obsluhou vč. střechy s mírným sklonem Zvláštní provedení k objednávce nutno přiložit PD Barva fasády bílá Kiesel 18 šedá Graphit 14 okrová Gobi 13 zelená Amazonas 14 jiná (nutné specifikovat dle vzorníku) * Požadované zaškrtněte X Technologická část: propojovací vedení VN a NN elektroinstalace vnitřní uzemnění revizní zpráva, napěťová zkouška, trafosvorky, tabulky, schéma, koberec rozváděč NN RST 1099-H, RST 0663-VS - dle specifikace kompaktní rozváděč SF6 VN - dle specifikace Směr přívodních kabelů VN, a vývodových kabelů NN je nutné vyznačit šipkami a doplnit počtem. VN NN PET Mini 300d (L) Součástí dodávky transformovny není: hloubení základové jámy dodávka podsypového materiálu (písek, drť 8-16 mm) dodávka dlažby kolem stanice vnější uzemnění distribuční transformátor a pojistky VN systémová víka Hauff technik včetně smršťovacích trubic a tlakové ucpávky pro kabel VN a NN PET Mini 300d (R) Přílohou této specifikace musí být: - výseč mapy 1:50 000, situace 1:1000 nebo podobné měřítko - elektrické schéma zapojení silových obvodů a rozváděčů - specifikace dodávek rozváděčů - při zvláštním provedení TS doložit celkovou projekt. dokumentaci V... dne... Vypracoval:......

26 05/2014 T24 SPECIFIKACE KIOSKOVÉ TS EEIKA - PET 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel transformovny EEIKA Brno, s.r.o. Betonová transformovna do 1x630 kva pro distribuci, typy PET, standardní provedení dle TNS ECZR: Stavební část: ucpávky a ostatní příbal hliníkové dveře, větrací žaluzie omítka akrylátová v drásaném provedení zrnitosti 1,5-2 mm montáž transformovny barva soklu tmavošedá prohlídka staveniště, montážní četa Upřesnění vybraných položek ve standardním řešení: Technický obsah specifikace * Bloková TS typ PET Standard 350d (L) s vnitřní obsluhou Zvláštní provedení k objednávce nutno přiložit PD Barva fasády Typ střechy Větrací žaluzie bílá Kiesel 18 šedá Graphit 14 okrová Gobi 13 zelená Amazonas 14 jiná (nutné specifikovat dle vzorníku) Pultová s mírným sklonem Valbová kanadský šindel Valbová - taška Sedlová - kanadský šindel Sedlová - taška Zadní stěna Boční stěna Technologická část: propojovací vedení VN a NN elektroinstalace vnitřní uzemnění revizní zpráva, napěťová zkouška, trafosvorky, tabulky, schéma, koberec rozváděč NN RST 1099, RST 0663-VS - dle specifikace kompaktní rozváděč SF6 VN -dle specifikace Pouze ve dveřích * Požadované zaškrtněte X Součástí dodávky transformovny není: hloubení základové jámy dodávka podsypového materiálu (písek, drť 8-16 mm) dodávka dlažby kolem stanice vnější uzemnění distribuční transformátor a pojistky VN systémová víka Hauff technik včetně smršťovacích trubic a tlakové ucpávky pro kabel VN a NN Přílohou této specifikace musí být: - výseč mapy 1:50 000, situace 1:1000 nebo podobné měřítko - elektrické schéma zapojení silových obvodů a rozváděčů - specifikace dodávek rozváděčů - při zvláštním provedení TS doložit celkovou projektovou dokumentací V... dne... Vypracoval: Směr přívodních kabelů VN, a vývodových kabelů NN je nutné vyznačit šipkami a doplnit počtem: VN NN Umístění svodu okapu vyznačit v příslušném rohu kroužkem. PET Standard 350d (L)

27 05/2013 T Kiosková transformovna 22/0,4 kv do 630 kva - stavební část TKč 4132 Kiosková transformovna 22/0,4 kv do 630 kva - technologická část TKč 4135 Kiosková transformovna 22/0,4 kv do 2x630 kva - stavební část TKč 4136 Kiosková transformovna 22/0,4 kv do 2x630 kva - technologická část TKč Kompaktní rozváděč SF 6 VN pro transformovny (Dodávky) DG 451 Siemens 8DJH (na paprsek) zapojení ET ks DG 452 Siemens 8DJH zapojení RRS ks DG 472 GA 2K 1TS dvě kabelové odbočky a jedna transformátorová odbočka ks DG 475 GA 3K 1TS tři kabelové odbočky a jedna transformátorová odbočka ks DG 473 GA 2K 2TS dvě kabelové odbočky a dvě transformátorové odbočky ks DG 476 GAE 3K 2TS tři kabelové odbočky a dvě transformátorové odbočky ks DG 474 Siemens RRR (odběratelský) tři kabelové odbočky ks DG 477 GA 2K 1KG dvě kabelové odbočky a podélná spojka přípojnic ks Součástí dodávky Kompaktních rozváděčů VN je ovládací páka a indikátor napětí. Modulární rozváděč SF 6 VN pro transformovny (Dodávky) DG 461 GAE 1K modul pole pro připojení kabelového vedení ks DG 4611 GAE 2K modul pole pro připojení kabelového vedení ks DG 462 GAE 1TS modul pole vývodu na transformátor ks DG 4621 GAE 2TS modul pole vývodu na transformátor ks DG 463 GAE 1KG modul pole podélné spojky ks DG 464 GAE 1KG 2K-modul pole podélné spojky a dvě kab.odbočky ks DG 465 GAE 3K (odběratelský) modul pole pro připojení kabelového vedení a podélné spojky ks DG 467 Ormazabal příslušenství ovládací páka a indikátor napětí ks DG 468 Příprava pro omezovač přepětí v modul. rozv. (pro 1 vývod) ks T dts.doc

28 03/2013 T26 SPECIFIKACE KOMPAKTNÍHO ROZVÁDĚČE VN - SIEMENS 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel rozváděče SIEMENS s.r.o., Technická 15, Brno Kompaktní rozváděč VN s izolací plynem SF 6, typy Siemens, výběr provedení rozváděčů dle TNS ECZR: Technické parametry: jmenovité napětí : 25 kv jmenovitý krátkodobý proud : 16 ka/1s max. jmenovitý proud : 400 A jmenovitý dynamický proud : 40 ka max. Dodávka spojená s rozváděčem: násuvný indikátor napětí ruční ovládací páky Typ rozváděče Rozměry rozváděče [ mm ] šířka x hloubka x výška 8DJH, zap. RRR - tři kabelové odbočky 930 x 775 x DJH, zap. RRS - dvě kabelové odbočky a podélná spojka přípojnic vpravo 1050 x 775 x DJH, zap. ET - jedna transformátorová odbočka s pojistkami a přívodní pole se zkratovačem (TS na paprsku UK1700/23) 860 x 775 x 1400 Počet ks Doplnění specifikace počet vývodových kabelů vývodový kabel 3 x 70 mm 2 vývodový kabel 3 x 150 mm 2 Standardní propojovací kabel trafo - rozváděč VN je používán AXEKVCEY 3 ( 1 x 70 mm 2 ) vývodový kabel 3 x 240 mm 2 Součástí dodávky rozváděče není: pojistkové patrony VN dle IEC V.... dne.. Vypracoval: Poznámka: volitelná jednopólová schémata zapojení rozváděče Zapojení: 8DJH, zap. RRR 8DJH, zap. RRS 8DJH, zap. ET T dts.doc

29 05/2012 T27 SPECIFIKACE KOMPAKTNÍHO ROZVÁDĚČE VN ORMAZABAL 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel rozváděče High Energy s.r.o., Žižkova 1494/9, Praha 4 Kompaktní rozváděč VN s izolací plynem SF 6, typy Ormazabal, výběr provedení rozváděčů dle TNS ECZR: Technické parametry: jmenovité napětí : 25 kv jmenovitý krátkodobý proud : 20 ka/1s max. jmenovitý proud : 630A jmenovitý dynamický proud : 50 ka max. Typ rozváděče Rozměry rozváděče [ mm ] šířka x hloubka x výška GA 2K 1TS - dvě kabelové odbočky a jedna transformátorová odbočka 980 x 700 x 1400 GA 3K 1TS - tři kabelové odbočky a jedna transformátorová odbočka 1380 x 700 x 1400 GA 2K 2TS dvě kabelové odbočky a dvě transformátorové odbočky 1380 x 700 x 1400 GAE 3K + GAE 2TS tři kabelové odbočky a dvě transf. odbočky 1780 x 700 x 1400 GA 2K 1KG - dvě kabelové odbočky a podélná spojka přípojnic 980 x 700 x 1400 Počet ks Doplnění specifikace počet vývodových kabelů Poznámka vývodový kabel 3 x 150 mm 2 vývodový kabel 3 x 240 mm 2 propojovací kabel na trafo 3 x 70 mm 2 Standardní propojovací kabel trafo - rozváděč VN je používán AXEKVCEY 3 ( 1 x 70 mm 2 ) propojovací kabel na trafo 3 x 35 mm 2 Součástí dodávky rozváděče není: pojistkové patrony VN dle IEC V..... dne.. Vypracoval: Poznámka: volitelná jednopólová schémata zapojení rozváděče VÝVOD VÝVOD VÝVOD VÝVOD VÝVOD VÝVOD VÝVOD 1 2 VÝVOD VÝVOD 3

30 05/2012 T28 SPECIFIKACE MODULÁRNÍHO ROZVÁDĚČE VN - ORMAZABAL 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel projektové dokumentace 5. Dodavatel rozváděče High Energy s.r.o., Žižkova 1494/9, Praha 4 Modulární rozváděč VN s izolací plynem SF 6, typy Ormazabal, výběr provedení rozváděčů dle TNS ECZR: Technické parametry: jmenovité napětí : 25 kv jmenovitý krátkodobý proud : 20 ka/1s max. jmenovitý proud : 630A jmenovitý dynamický proud : 50 ka max. Typ rozváděče Rozměry rozváděče [ mm ] šířka x hloubka x výška GAE 1K - modul pole pro připojení jednoho kabelového vedení 350 x 725 x 1400 GAE 2K - modul pole pro připojení dvou kabelových vedení 800 x 725 x 1400 GAE 1TS - modul pole vývodu na jeden transformátor 400 x 725 x 1400 GAE 2TS - modul pole vývodu na dva transformátory 800 x 725 x 1400 GAE 1KG modul pole podélné spojky L* P* 350 x 725 x 1400 GAE 3K modul pole pro připojení kabelového vedení nebo podélné spojky 980 x 700 x 1400 GAE 1KG 2K modul pole podélná spojka přípojnic a dvě kabelové odbočky 980 x 700 x 1400 Příslušenství: ovládací páka a indikátor napětí - 1 Vypište sestavu (příklad 1K 1K 1K 1KG 1TS 3K): * Požadované označit X Počet Ks Doplnění specifikace počet vývodových kabelů Poznámka vývodový kabel 3 x 150 mm 2 vývodový kabel 3 x 240 mm 2 propojovací kabel na trafo 3 x 70 mm 2 Standardní propojovací kabel trafo - rozváděč VN je používán AXEKVCEY 3 ( 1 x 70 mm 2 ) Součástí dodávky rozváděče není: pojistkové patrony VN dle IEC propojovací kabel na trafo 3 x 35 mm 2 V..... dne.. Vypracoval: Poznámka: volitelná jednopólová schémata zapojení rozváděče GAE 1K GAE 1TS LEVÉ (PRAVÉ) GAE 1KG VÝVOD VÝVOD

31 03/2012 T29 Transformátory 22/0,4 kv s Cu vinutím (Dodávky) DX03 50 kva ks DX kva ks DX kva ks DX kva ks DX kva ks DX kva ks DX01 Doprava do 2 ks transformátoru, (vč. manipulace a přeprava transformátoru po staveništi) km Montáž transformátoru na stožárové TS DE56 do 160 kva ks DE57 do 400 kva ks DE58 do 630 kva ks Montáž transformátoru do vnitřní TS DE kva ks DE kva ks DE kva ks DE kva ks DE kva ks Zkratování pro vnitřní transformovny DX96 pro transformátory kva svorník M12 sd DX97 pro transformátory kva svorník M16 sd Pojistkové patrony VN dle IEC 4341 CS91x3 2 A 3 ks sd 4342 CS92x3 4 A 3 ks sd 4343 CS93x3 6 A 3 ks sd 4344 CS94x3 10 A 3 ks sd 4345 CS95x3 16 A 3 ks sd 4346 CS96x3 20 A 3 ks sd

32 05/2014 T30 Omezovač přepětí VN, včetně montáže 1517 CU11x3 10 ka, venkovní - 3 ks sd CU19 Svorka C pro průchozí připojení omezovače k vodiči AlFe-TS věžová ks 1511 CU18+CU42x3 Omezovač přepětí VN, vč. mont., pro rozváděč VN SF 6-3 ks sd Skříně a další komponenty pro rozváděče RST (Energetika Servis Č.B. nebo Energetické strojírny Brno), vč. montáže na konstrukci DG01 SMS (š. = 610 x hl. = 600 x v. = 1135 mm), s ochranným krytem kabelů (š.250x h.150x v.850 mm) ks DG03 SVS-U (š. = 1090 x hl. = 600 x v. = 1135 mm), s ochranným krytem kabelů (š.550x h.150x v.850 mm) ks DG04 SVS-P (š. = 1050 x hl. = 575 x v. = 1180 mm), bez krytu ks DG11 Kryt kabelového prostoru pro skříň SVS-P ks DG05 SVS-V (š. = 1460 x hl. = 575 x v. = 1625 mm), s ochranným krytem kabelů (š.1150x h150x v850 mm) ks DG06 SVS-KZ (š. = 1090 x hl. = 330 x v. = 1090 mm) ks DG07 SVS-VZ (š. = 1460 x hl. = 430 x v. = 1580 mm) ks XG21 Konzola pro skříň - SMS, vč. montáže ks XG22 - SVS-U ks XG23 - SVS-V ks Stojany ST pro rozváděče RST DG22 ST MN pro rozváděč RST 0663 pro TS s vnější obsluhou ks DG23 ST MK pro rozváděč RST 0663 pro TS s vnitřní obsluhou ks DG211 ST VN pro rozváděč RST 1099 pro TS s vnější obsluhou ks DG21 ST VK pro rozváděč RST 1099 pro TS s vnitřní obsluhou ks DG212 DG213 ST VK12 pro rozváděč RST vývodů pro TS s vnitřní obsluhou ks ST VN12 pro rozváděč RST vývodů pro TS s vnější obsluhou ks

33 12/2011 T31 Označování rozváděčů a vybraná provedení pro ECZR r Rozváděče se označují písmeny RST a kombinací znaků Způsob značení: RST XX XX / X X X X První znak udává jmenovitý proud přípojnic: A A A A Druhý znak označuje hlavní jistič podle jeho jmenovitého proudu: A A A A A A A Třetí znak určuje způsob jištění vývodů: 0 - bez jištění 4 - pojistkový odpínač Čtvrtý znak určuje počet vývodů Pátý znak určuje způsob měření elektrické energie: 0 - bez měření spotřeby elektřiny, bez MTP 2 - MTP cejchované pro nepřímé měření spotřeby 3 - MTP pro měření zatížení Šestý znak určuje číslo schématu zapojení podle tabulky č. 1 nebo č. 2 v textu. Bude-li výjimečně požadovaná výroba rozváděče jiného zapojení, než je uvedeno v této TNS, použije se označení 0 a požadované schéma zapojení bude přílohou k objednávce. Příklad specifikace rozváděče: RST /4535 pro skříň SVS-U podle PNE Význam specifikace: Rozváděč RST s přípojnicemi do 630 A, hlavní jistič 630 A, pojistkové odpínače na vývodech, 5 vývodů, MTP pro měření zatížení, schéma č. 5

34 12/2011 T32 Vybraná schéma standardně používaná u rozváděčů NN pro ECZR r Schéma zapojení pro DISTRIBUCI: A č. 5 2 až 8 vývodů s pojistkovými odpínači do 400 A č. 0* 2 vývody s pojistkovými odpínači do 400 A * Poznámka: Schéma č. 0 platí pouze rozváděče do 160 A Pro informaci: Schéma zapojení pro ODBĚRATELE: Wh VArh č. 4 2 až 5 vývodů s pojistkovými odpínači do 400 A Wh VArh č. 7* bez jištění vývodu * Poznámka: Schéma č. 7 platí pouze rozváděče do 100 A

35 05/2014 T33 Rozváděče pro transformovny, vč. montáže Distribuční rozváděče DX311 RST 0216/4200 do skříně SMS ks DX33 RST 0663/4535 do skříně SVS-U, P, KZ ks DX331 RST 0663/4535-VH do stojanu ST-MN ks DX332 RST 0663/4535-VS do stojanu ST-MN, MK ks DX34 RST 1099/4835 do skříně SVS-V, -VZ, do stojanu ST-VK, VN ks DX35 RST 1099/4835H do skříně SVS-VZ, do stojanu ST-VK, VN ks DX38 RST 1099/4835-L s podélním dělením vč. lišt. odpojovače 1000A a zkratových propojek ZP3/ levá část do stojanu ST-VK sd DX39 RST 1099/4835-P s podélním dělením - pravá část do stojanu ST-VK sd Rozvaděč pouze na odchylku od standardu: DX391 RST 1099/41235 do stojanu ST-VK12, ST-VN12 sd Typ RST 0216, 0663 a RST 1099/ je bez spouště Rozváděče jsou od výrobce standardně osazovány: - u rozváděčů RST 02 pouze 2 ks poj. odpínačů 160 A - u rozváděčů RST 06 pouze 3 ks poj. odpínačů 400 A - u rozváděčů RST 10 pouze 4 ks poj. odpínačů 400 A - u rozváděče RST 10 (12 vývodů) pouze 8 ks poj. odp. 400 A Požadovaný počet osazovaných vývodů a další doplnění se zajistí následujícími. DX40 RST - xxxx/xxxx atypické provedení TKč Použití rozváděče jiného zapojení je pouze výjimečné na zvláštní povolení ECR, týmu standardizace technologie. Schéma zapojení je přílohou v PD a k objednávce CU03x3+CH31 Omezovač přepětí NN pro rozváděč NN RST - 3 ks sd DX71 Pojistkový lištový odpínač 400A sd DX72 Pojistkový lištový odpínač 2x160A+adaptér sd DX77 Spoušť pro jistič BD 250 NE 305, 160 A ks DX73 Spoušť pro jistič BH 630, 250A ks DX74 630A ks DX75 Spoušť pro jistič BL 1000, 630A ks DX A ks U všech rozváděčů jsou pro vývodové kabely u poj. odpínačů 400 A osazeny V svorky a u poj. odpínačů 160 A P svorky (do 95 mm 2 ).

36 12/2014 T34 1. Číslo a název stavby 2. Místo stavby 3. Investor 4. Zpracovatel PD 5. Dodavatel rozváděče Doplňuje výkres č.v.: SPECIFIKACE ROZVÁDĚČE NN Rozváděč NN RST (požadované zaškrtněte) Skříň (požadované zaškrtněte) Stojan (požadované zaškrtněte) SMS SVS-U SVS-P SVS-KZ SVS-V SVS-VZ ST-MN ST-MK ST-VK ST-VN ST-VK12 ST-VN / / /4535-VH 0663/4535-VS 1099/ /4835-H 1099/4835-P 1099/4835-L 1099/41235 ATYP *: doplňte RST doplňte skříň doplňte stojan P.č. Požadované označit X, * doplňuje výkres Název doplň kového zař ízení (není souč ástí dodávky-je tř eba doplnit v rozpoč tu) 1. Omezovače přepětí (viz ECZR-TNS-SDS ) (sd) 2. Pojistkový odpínač 400 A (sd) 3. Pojistkový odpínač 2 x 160 A + adaptér (sd) 4. Nadproudová spoušť (ks) 5. Kryt ke skříni SVS-P (550x150x1200 mm) (požadované zaškrtněte) SE-BD-0160-DTVE SE-BH-0250-DTVE SE-BH-0630-DTVE SE-BL-J0630-DTVE SE-BL-J1000-DTVE Poznámka: Z výroby jsou standardně osazovány: - u rozváděčů RST 02 pouze 2 ks poj. odpínačů 160 A (max. 4 pozice 4x160A nebo kombinace s poj. odpínačem 400 A) - u rozváděčů RST 06 pouze 3 ks poj. odpínačů 400 A (max. 5 pozic) - u rozváděčů RST 10 pouze 4 ks poj. odpínačů 400 A (max. 8 pozic) - u rozváděčů RST 10 pouze 8 ks poj. odpínačů 400 A (max. 12 pozic) Vyplněná specifikace rozváděče NN RST je přílohou PD. Vyplněnou specifikaci bude předávat pracovník Regionálního engineeringu příslušnému referentovi Logistiky oddělení nákupu pro objednání, s uvedením termínu odebrání. Dodavatele rozváděče NN RST doplní útvar Logistiky - oddělení nákupu. Termín odebrání z MTZ... V dne Vypracoval:
