1 Firma marbeton uvádí presentaci trafostanic Wirth

2 O marbetonu marbeton CZ s.r.o. je dceřinná společnost firmy marbeton GmbH Aitrach, založené v roce 1924 v SRN. Tato společnost byla vlastněna německou dráhou ( Bundesbahn) a zprvu vyráběla betonové díly pro dráhu. Později se začala orientovat i na betonové buňky jako trafostanice, sanitární zařízení, sklady, čekárny atd. V současné době ji vlastní koncern KUTTER, což je stavební firma. V roce 1996 byla založena naše společnost marbeton CZ se sídlem v Karlových Varech, kde se začalo s výrobou trafostanic s vnější obsluhou. Výroba stanic s vnitřní obsluhou zůstala v SRN. V roce 2003 byla výroba převedena do závodu B&BC a.s. ve Zbůchu u Plzně. V roce 2012 došlo ke změně majitele betonárny Zbůch. Tento se rozhodl k velkorysé modernizaci celého závodu a proto jsme museli naši výrobu dočasně přerušit a formy uskladnit. Protože chceme i nadále dodávat trafostanice s vnější obsluhou, došlo k dohodě s firmou WIRTH o jejím zastupování na našem trhu.

Později se začala orientovat i na betonové buňky jako trafostanice, sanitární zařízení, sklady, čekárny atd. V současné době ji vlastní koncern KUTTER, což je stavební firma.

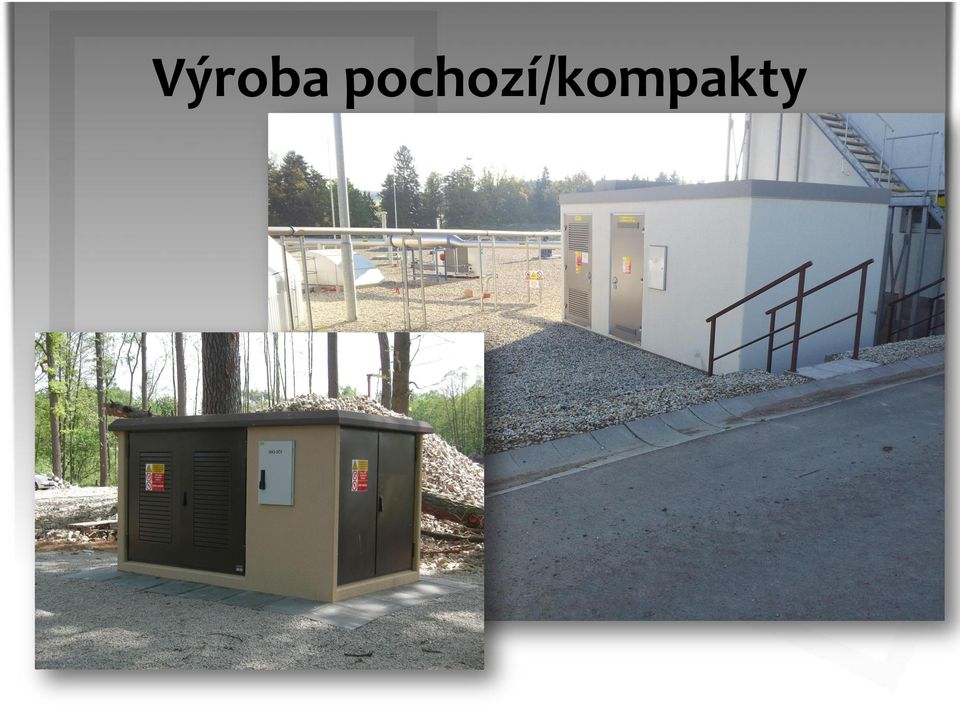

3 Výroba pochozí/kompakty

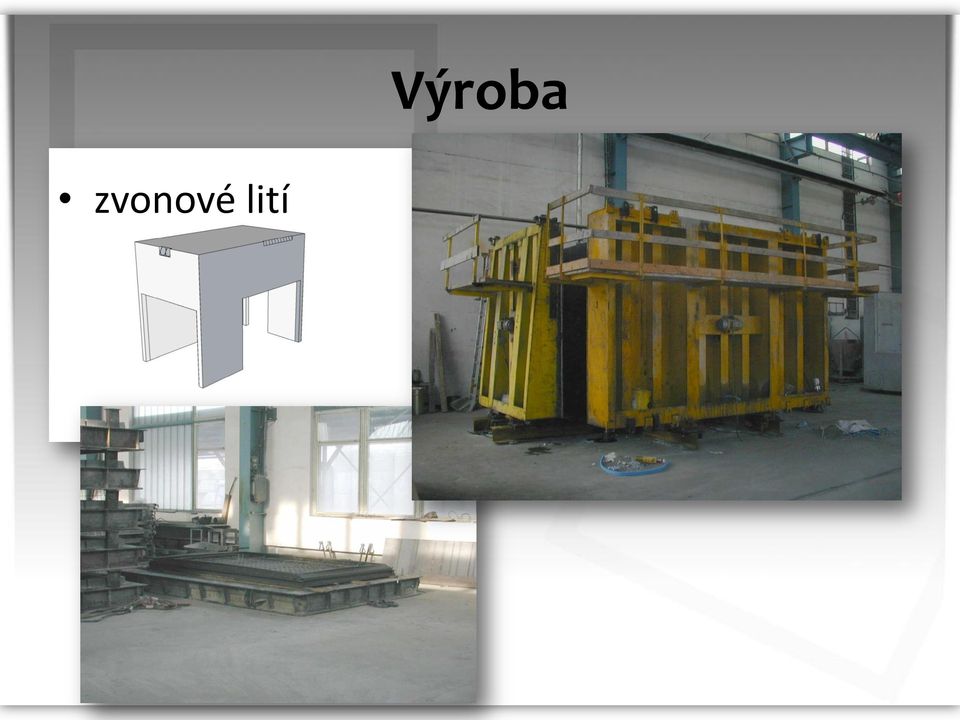

4 Výroba pochozí/kompakty Betonové stanice vyrábíme metodou zvonového lití, kde podlaha a stěny jsou odlévány jako monolit a střecha jako samostatný betonový panel. U stanic s vnitřní obsluhou je provedení dvoudílné, kde spodní základový díl je celý vyroben jako monolit a horní díl má již z výroby pevně přivařenou střechu. Tím se veškerá technologie osazuje dveřmi. Horní a spodní díl se spojí až na staveništi. Stanice s vnější obsluhou mají střešní díl demontovatelný pro montáž a výměnu technologie. Stanice marbeton s vnější obsluhou mají jako jediné strukturu omítky odlitou již v betonu pomocí gumové matrice ve formě. Tímto lze zajistit jejich variabilitu při usazení do terénu. Dveře i žaluzie se standardně dodávají ocelové, pozinkované opatřené práškovým nátěrem, na přání i hliníkové.

Tím se veškerá technologie osazuje dveřmi. Horní a spodní díl se spojí až na staveništi. Stanice s vnější obsluhou mají střešní díl demontovatelný pro montáž a výměnu technologie.

5 zvonové lití Výroba

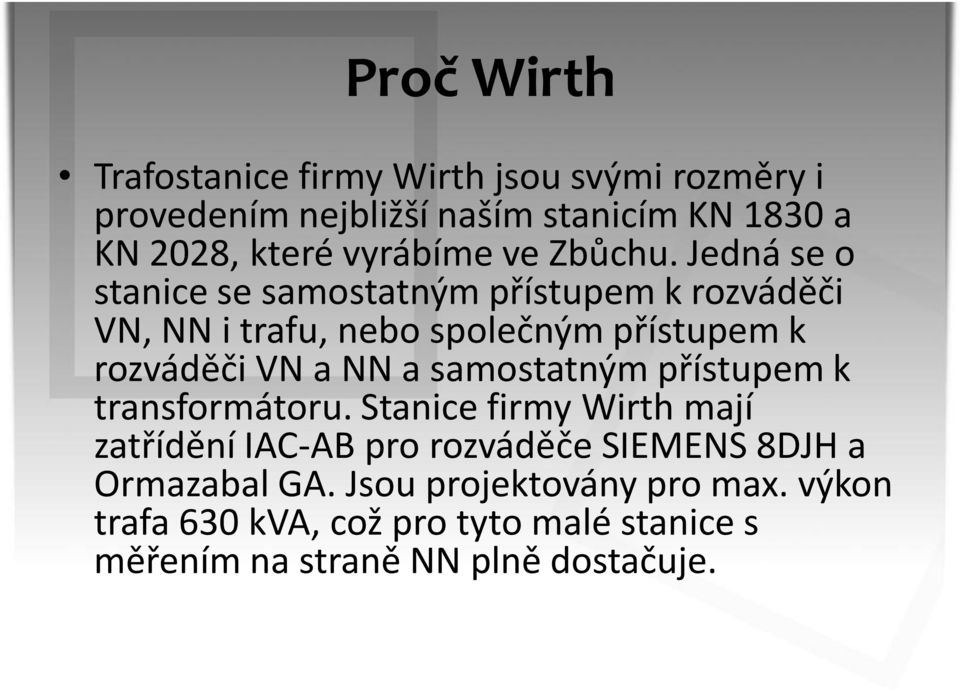

6 Proč Wirth Trafostanice firmy Wirth jsou svými rozměry i provedením nejbližší naším stanicím KN 1830 a KN 2028, které vyrábíme ve Zbůchu. Jedná se o stanice se samostatným přístupem k rozváděči VN, NN i trafu, nebo společným přístupem k rozváděči VN a NN a samostatným přístupem k transformátoru. Stanice firmy Wirth mají zatřídění IAC-AB pro rozváděče SIEMENS 8DJH a Ormazabal GA. Jsou projektovány pro max. výkon trafa 630 kva, což pro tyto malé stanice s měřením na straně NN plně dostačuje.

Jedná se o stanice se samostatným přístupem k rozváděči VN, NN i trafu, nebo společným přístupem k rozváděči VN a NN a

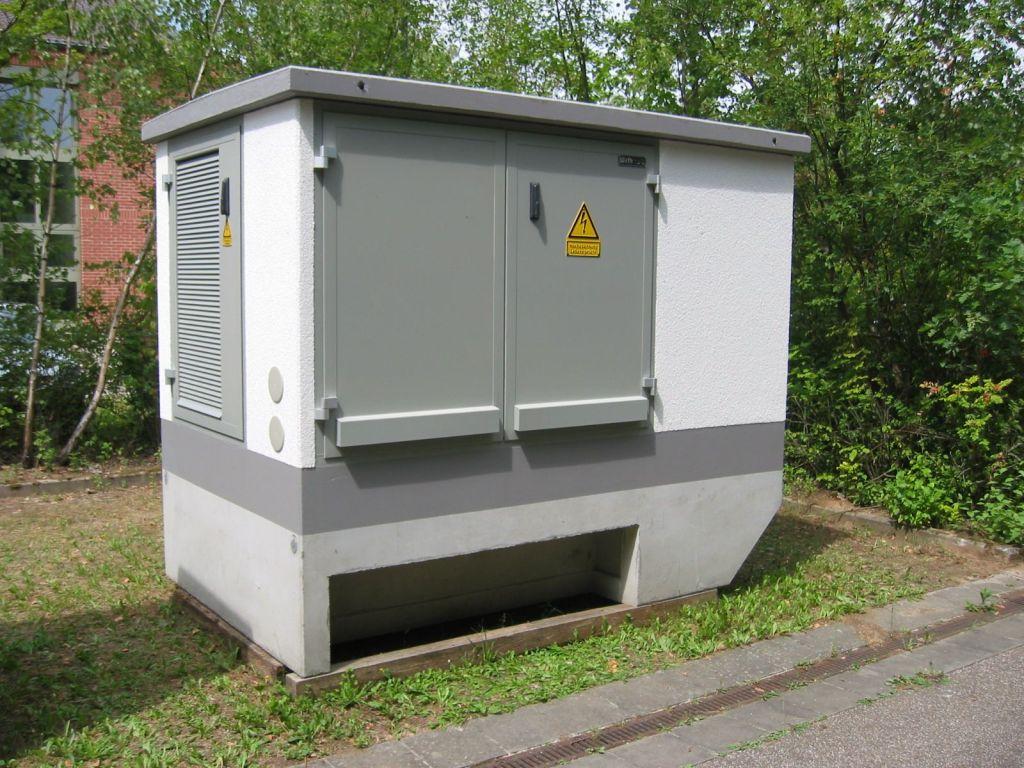

7 Typy trafostanic Wirth 1) Trafostanice W 2817 je přístupná ze tří stran, transformátor max. 400 kva, rozváděč VN max. 2+1, skříň měření SM-3 v boční stěně vedle rozváděče NN. 2) Trafostanice W 3119 je přístupná ze tří stran, transformátor max. 630 kva, rozváděč VN max. 3+1, skříň měření SM-3 v boční stěně, vedle rozváděče NN. 3)Trafostanice W 2820 je přístupná ze dvou stran, kde v čelní stěně je umístěn rozváděč VN max. 2+1 a vedle něj rozváděč NN. Za nimi je umístěn transformátor max. 400 kva. Skříň měření SM-3 je umístěna v boční stěně. 2x průchody HAUFF na VN a 8x průchody HAUFF na NN kabely. 2 x průchody na uzemnění typu HDE. Dveře i žaluzie jsou hliníkové, opatřené práškovým nátěrem standardně RAL Stěny standardně RAL 9010, střecha standardně RAL 7045

3)Trafostanice W 2820 je přístupná ze dvou stran, kde v čelní stěně je umístěn rozváděč VN max. 2+1 a vedle něj rozváděč NN. Za nimi je umístěn transformátor max. 400 kva.

8 Typy trafostanic Wirth

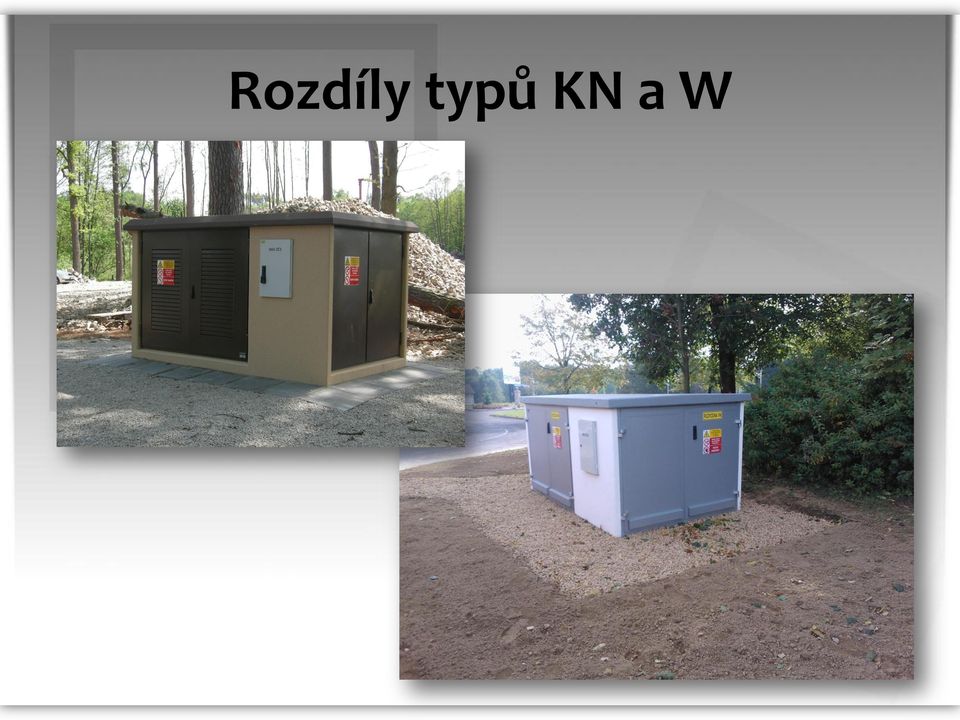

9 Rozdíly typů KN a W Rozdíly jsou na první pohled ve standardním barevném provedení, dále ve vnějších i vnitřních rozměrech a v provedení dveří. Stanice marbeton mají reliéf omítky již odlitý v betonu, čímž jsou stavebně, prakticky bezúdržbové. Vyžadují pouze nátěr. Stanice Wirth mají klasickou stříkanou omítku. Obě stanice používají výhradně produkty HAUFF pro utěsnění kabelů i uzemnění.

Stanice marbeton mají reliéf omítky již odlitý v betonu, čímž jsou stavebně, prakticky

10 Rozdíly typů KN a W

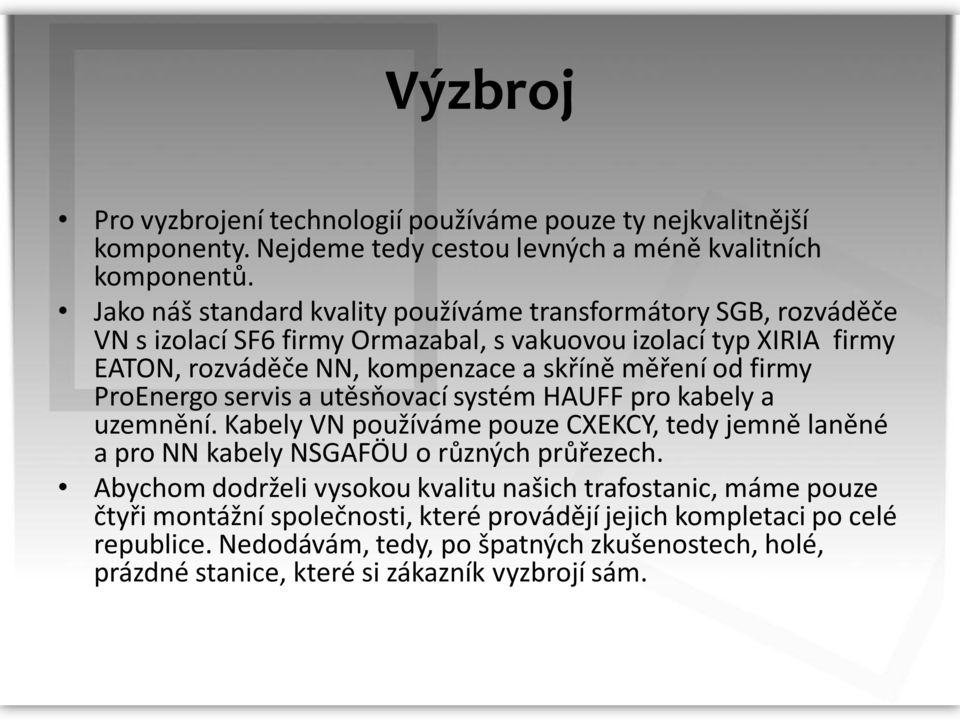

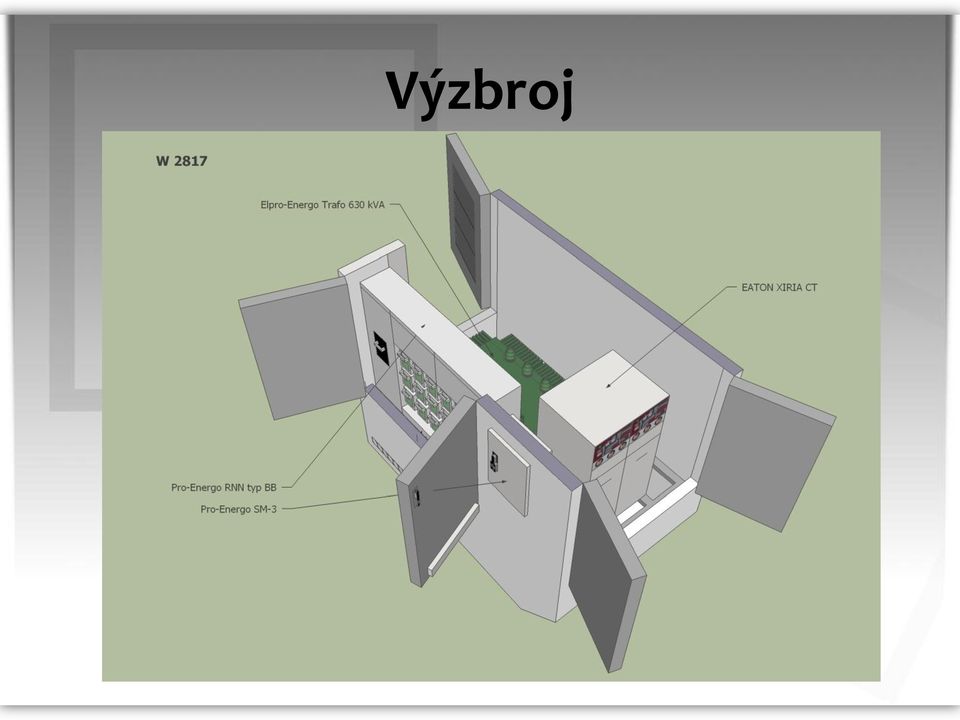

11 Výzbroj Pro vyzbrojení technologií používáme pouze ty nejkvalitnější komponenty. Nejdeme tedy cestou levných a méně kvalitních komponentů. Jako náš standard kvality používáme transformátory SGB, rozváděče VN s izolací SF6 firmy Ormazabal, s vakuovou izolací typ XIRIA firmy EATON, rozváděče NN, kompenzace a skříně měření od firmy ProEnergo servis a utěsňovací systém HAUFF pro kabely a uzemnění. Kabely VN používáme pouze CXEKCY, tedy jemně laněné a pro NN kabely NSGAFÖU o různých průřezech. Abychom dodrželi vysokou kvalitu našich trafostanic, máme pouze čtyři montážní společnosti, které provádějí jejich kompletaci po celé republice. Nedodávám, tedy, po špatných zkušenostech, holé, prázdné stanice, které si zákazník vyzbrojí sám.

od firmy ProEnergo servis a utěsňovací systém HAUFF pro kabely a uzemnění. Kabely VN používáme pouze CXEKCY, tedy jemně laněné a pro NN kabely NSGAFÖU o různých průřezech.

12 Výzbroj

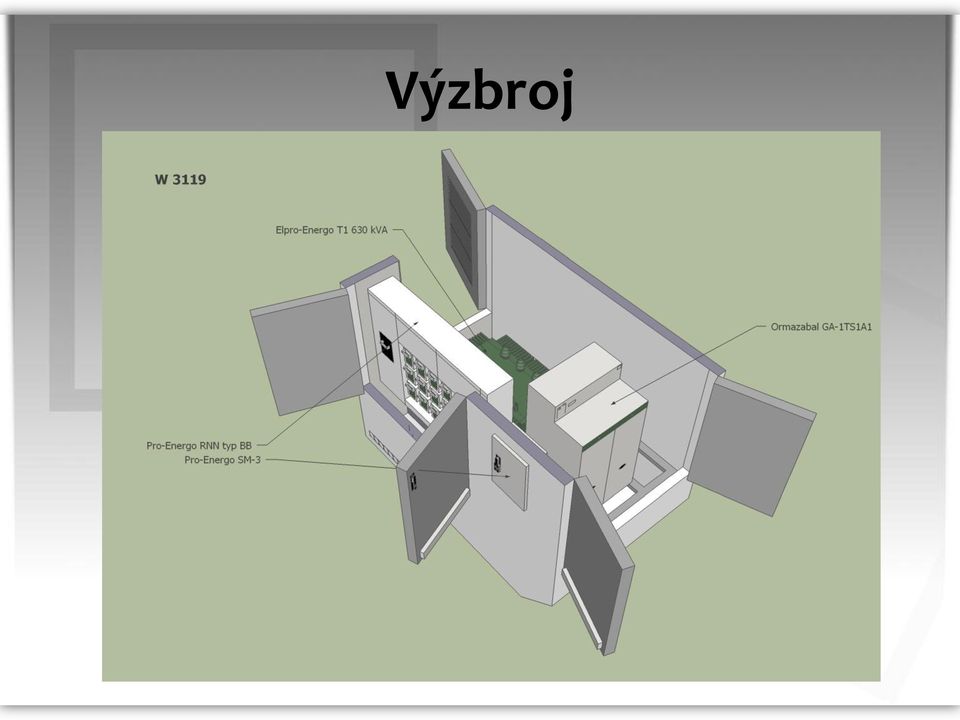

13 Výzbroj

14 Výzbroj

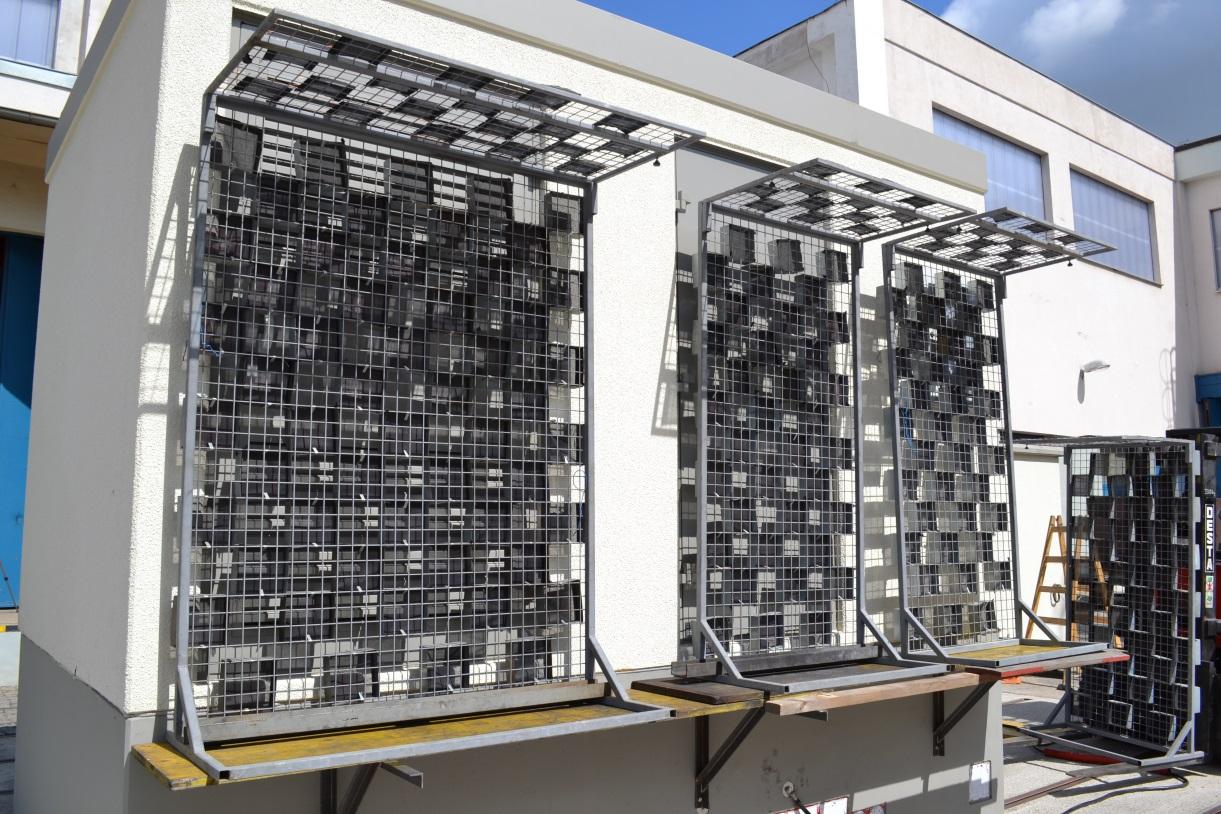

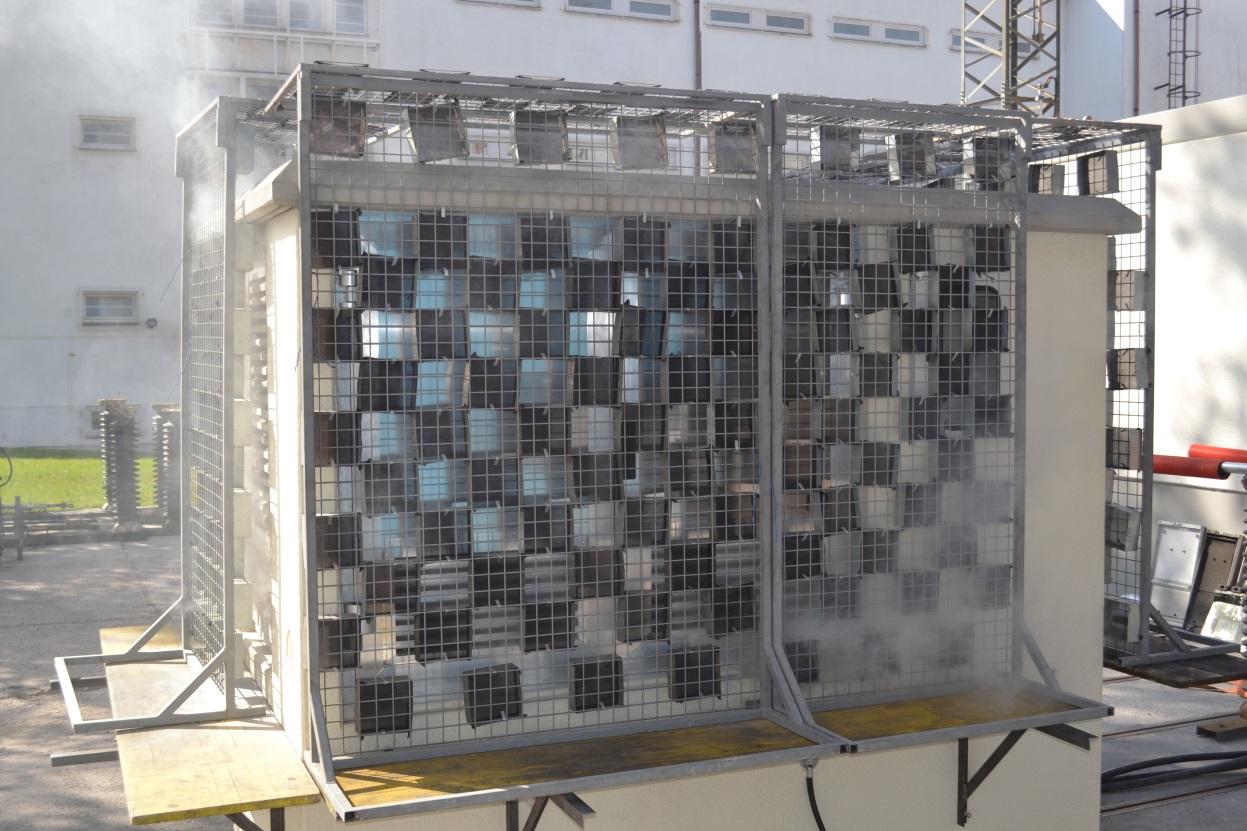

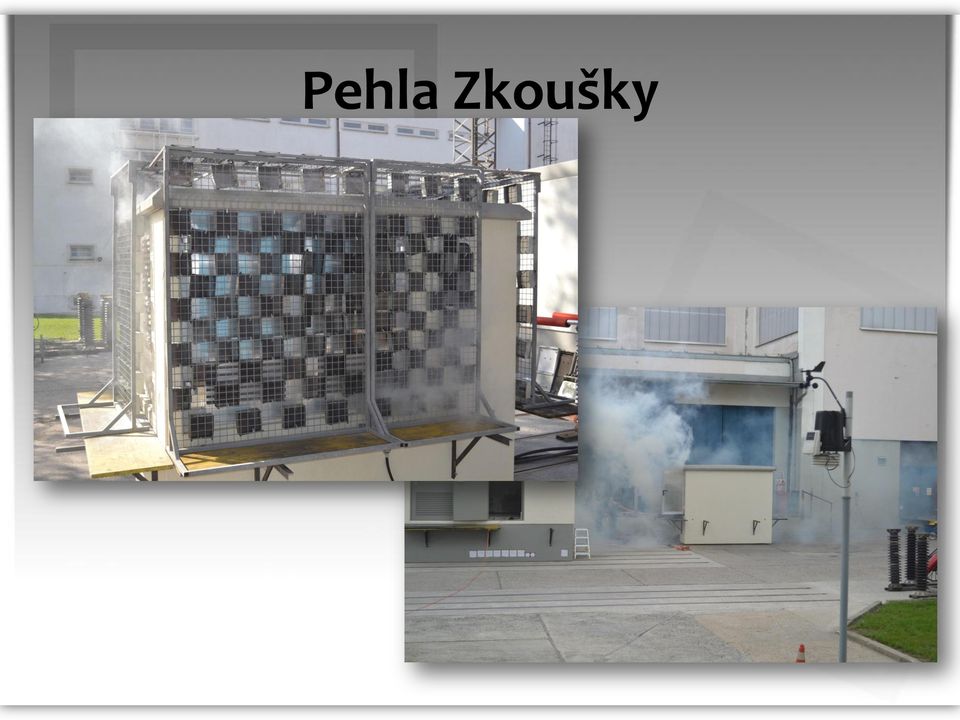

15 Pehla Zkoušky Zkoušky dle ČSN-EN článek 6.8. a přílohy A vyhověly jak stanice Wirth typu W 2817, W 3119 a W 2820 s rozváděči SIEMENS typu 8DJH RRT, tak i Ormazabal GA 2K1TS. Kromě toho vyhověly i s rozváděči Driescher se vzduchovou izolací. Stanice marbeton typu KN 1830, KN 2430 i stanice s vnitřní obsluhou řady KN 30xx a 25xx vyhověly dle této normy s rozváděčem SIEMENS typu 8DJH RRT

RRT, tak i Ormazabal GA 2K1TS. Kromě toho vyhověly i s rozváděči Driescher se vzduchovou izolací.

16 Pehla Zkoušky

17 Pehla Zkoušky
