1 ENERGETIKA SERVIS s.r.o Křižíkova České Budějovice S T O Ž Á R O V Á T R A F O S T A N I C E 630 kva 22 / 0.42 kv TYPOVÝ PODKLAD č. 2/2011 Zpracoval: ENERGETIKA SERVIS s.r.o Datum: duben

2 OBSAH: TYPOVÝ PODKLAD č. 2/ ÚVODNÍ ČÁST Název typového podkladu Obchodní jméno a adresa zpracovatele Vymezení předmětu a účelu typového podkladu (TP) Životní prostředí Informace o dokumentu...3 II. TECHNOLOGICKÁ ČÁST Pracovní podmínky Technické podmínky Betonové základy...3 III. STANOVIŠTĚ TRAFOSTANICE Umístění trafostanice Požární bezpečnost Hlučnost trafostanice...4 IV. TECHNICKÁ ČÁST a Typové označení trafostanice b Připojení trafostanice na venkovní vedení VN c Připojení trafostanice do sítě NN d Technický popis sestavy trafostanice..5 4.e Technický popis konstrukcí 5-7 V. TECHNICKÉ POŽADAVKY NA VÝROBU Sváření konstrukce podle čl. 73 ČSN Úprava konstrukcí proti korozi Značení výrobků Kvalita zboží a technická dokumentace...8 VI. BALENÍ...8 VII. DOPRAVA....8 VIII. MONTÁŽ....8 IX. ÚDAJE PRO OBJEDNÁVKU...8 X. ÚDAJE O DODAVATELI...8 XI. PŘÍLOHY... Příloha č. 1. Stožárová trafostanice SK 630 kva - 2xJB - základní provedení 2. Stožárová trafostanice SK 630 kva - 2xJB - otočení trafa o Stožárová trafostanice SK 630 kva - 2xJB - propojení trafa a pojistek VN 4. Stožárová trafostanice SK 630 kva - 2xJB - trubka svodové 5. Stožárová trafostanice SK 630 kva - 2xJB - přípojná místa k uzemnění konstrukcí 6. Stožárová trafostanice SK 630 kva - 2xJB - konzoly NN venkovního vedení 7. Stožárová trafostanice SK 630 kva - 2xJB - venkovní vývody NN-kabel 8. Stožárová trafostanice SK 630 kva - 2xJB - venkovní vývody NN izol. slaněné vodiče 9. Stožárová trafostanice SK 630 kva - 2xJB kotvení izolovaných slaněných vodičů NN 10. Montáž trafostanice 2

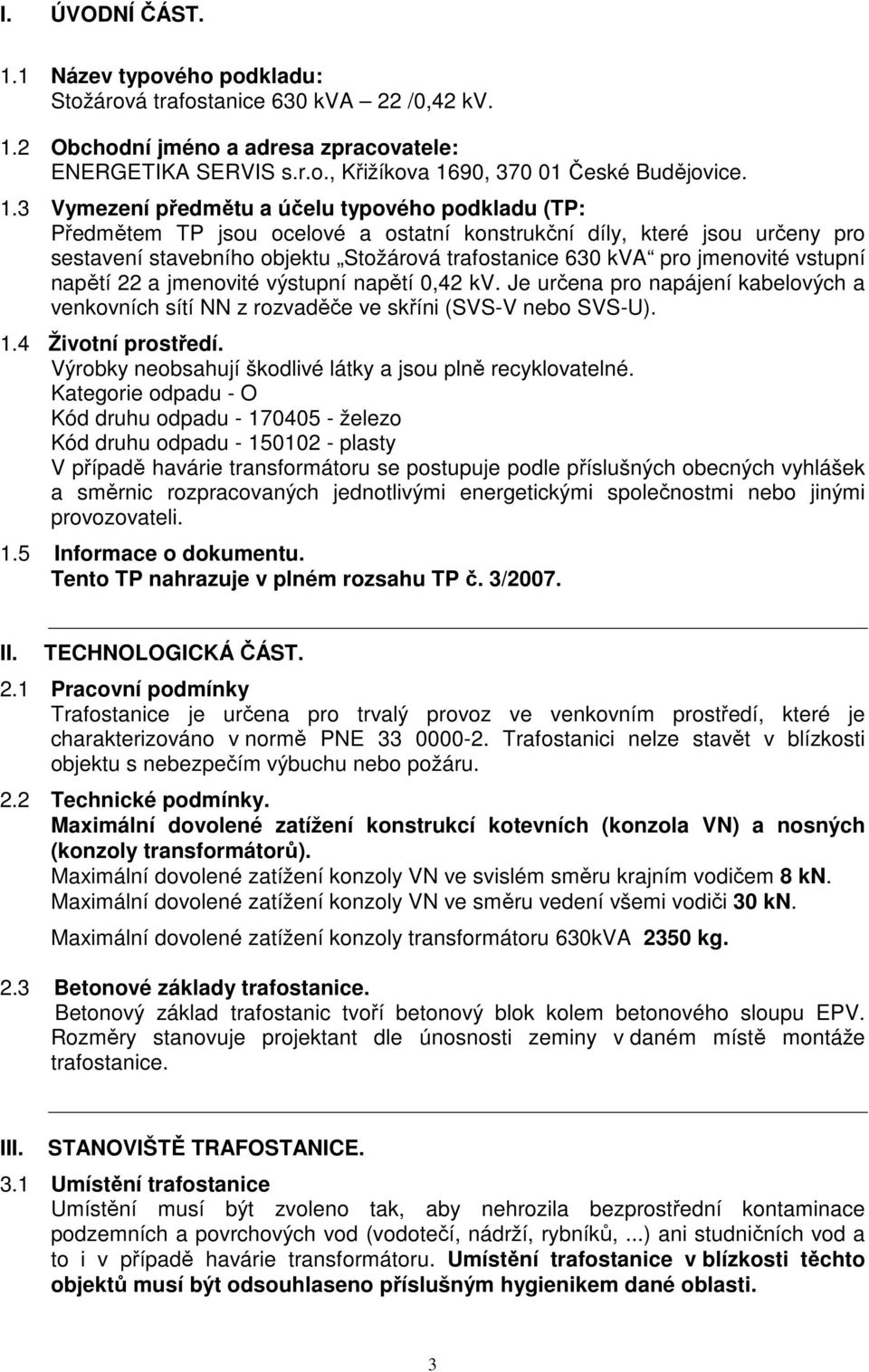

3 I. ÚVODNÍ ČÁST. 1.1 Název typového podkladu: Stožárová trafostanice 630 kva 22 /0,42 kv. 1.2 Obchodní jméno a adresa zpracovatele:, Křižíkova 1690, České Budějovice. 1.3 Vymezení předmětu a účelu typového podkladu (TP: Předmětem TP jsou ocelové a ostatní konstrukční díly, které jsou určeny pro sestavení stavebního objektu Stožárová trafostanice 630 kva pro jmenovité vstupní napětí 22 a jmenovité výstupní napětí 0,42 kv. Je určena pro napájení kabelových a venkovních sítí NN z rozvaděče ve skříni (SVS-V nebo SVS-U). 1.4 Životní prostředí. Výrobky neobsahují škodlivé látky a jsou plně recyklovatelné. Kategorie odpadu - O Kód druhu odpadu železo Kód druhu odpadu plasty V případě havárie transformátoru se postupuje podle příslušných obecných vyhlášek a směrnic rozpracovaných jednotlivými energetickými společnostmi nebo jinými provozovateli. 1.5 Informace o dokumentu. Tento TP nahrazuje v plném rozsahu TP č. 3/2007. II. TECHNOLOGICKÁ ČÁST. 2.1 Pracovní podmínky Trafostanice je určena pro trvalý provoz ve venkovním prostředí, které je charakterizováno v normě PNE Trafostanici nelze stavět v blízkosti objektu s nebezpečím výbuchu nebo požáru. 2.2 Technické podmínky. Maximální dovolené zatížení konstrukcí kotevních (konzola VN) a nosných (konzoly transformátorů). Maximální dovolené zatížení konzoly VN ve svislém směru krajním vodičem 8 kn. Maximální dovolené zatížení konzoly VN ve směru vedení všemi vodiči 30 kn. Maximální dovolené zatížení konzoly transformátoru 630kVA 2350 kg. 2.3 Betonové základy trafostanice. Betonový základ trafostanic tvoří betonový blok kolem betonového sloupu EPV. Rozměry stanovuje projektant dle únosnosti zeminy v daném místě montáže trafostanice. III. STANOVIŠTĚ TRAFOSTANICE. 3.1 Umístění trafostanice Umístění musí být zvoleno tak, aby nehrozila bezprostřední kontaminace podzemních a povrchových vod (vodotečí, nádrží, rybníků,...) ani studničních vod a to i v případě havárie transformátoru. Umístění trafostanice v blízkosti těchto objektů musí být odsouhlaseno příslušným hygienikem dané oblasti. 3

4 3.2 Požární bezpečnost Požárně bezpečnostní odstupová vzdálenost od budov je převážně menší než nejmenší odstupová vzdálenost pro dodržení hygienických limitů hladin hluku dle velikosti transformátorů. Pro běžné případy umístění TS ji proto není nutno řešit. Vždy je nutno dodržet následující minimální vzdálenosti: - od objektů z hořlavých materiálů 10 metrů (dle HZS) - od skladů hořlavých látek 15 metrů (dle HZS) - od skladů sena nebo slámy 30 metrů (dle PNE ) V nestandardních nebo sporných případech je nutno obrátit se na územní odbor HZS, oddělení prevence, které ve svém stanovisku vzdálenost uvede. V opačném případě se vzdálenost určí výpočtem dle ČSN v Požárně bezpečnostním řešení dané stavby projektantem požární bezpečnosti staveb. 3.3 Hlučnost trafostanice Hladina hluku šířená z transformátoru byla ověřena měřením hlučnosti u trafostanic o výkonu do 400 kva. Na základě průkazných měření byla stanovena pásma hlučnosti do tabulky. Ta jsou určujícím faktorem pro stanovení odstupové vzdálenosti od chráněných venkovních prostor. Povolené hodnoty hladiny hluku 40 db 35 db Ochranné pásmo od transformátoru do 100 kva 5 metry 10 metrů Ochranné pásmo od transformátoru do 400 kva 15 metrů 30 metrů Povolené hodnoty hladiny hluku v db(a) podle nařízení vlády č. 148/2006Sb. Základní hladina hluku ve venkovním prostředí pro denní dobu je 50 db. Hygienický limit se stanoví součtem základní hladiny a korekcí dle druhu chráněného prostoru, který je snížen o 10 db v noční době. Druh chráněného venkovního prostoru Denní limit (db) Noční limit (db) Stavby lůžkových zdravotnických zařízení včetně lázní Lůžkové zdravotní zařízení včetně lázní Ostatních stavby a ostatní venkovní prostor IV. TECHNICKÁ ČÁST. 4.a TYPOVÉ OZNAČENÍ TRAFOSTANICE. SK- 630 kva - 2xJB Vysvětlivky: SK sloupová koncová..kva - výkon transformátoru 2xJB dva betonové sloupy s osovou roztečí 460 mm 4.b PŘIPOJENÍ TRAFOSTANICE NA VENKOVNÍ VEDENÍ VN. Připojení trafostanice na venkovní vedení VN lze provést: a) holými vodiči b) jednoduchými izolovanými vodiči 4.c PŘIPOJENÍ TRAFOSTANICE DO SÍTĚ NN. a) Připojení trafostanice do sítě NN ze skříně s rozváděčem NN lze provést kabelem do země. 4

5 Poznámka: 1. Transformátor může být umístěn pod linkou nebo z druhé strany venkovního vedení VN. 2. V případě umístění transformátoru z druhé strany linky VN jsou konstrukce upevněny ke sloupu ve stejných vzdálenostech jako u provedení s transformátorem pod linkou. 3. V případě umístění transformátoru z druhé strany linky VN u trafostanic 2xJB se musí sestava konstrukcí doplnit o položku: Můstek 2x JB kat.č b) Připojení trafostanice do sítě NN ze skříně s rozváděčem NN lze provést propojovacími kabely na venkovní vedení s holými vodiči (max. 3 vývody). Poznámka: 1. Transformátor může být umístěn pouze pod linkou venkovního vedení VN. c) Připojení trafostanice do sítě NN ze skříně s rozváděčem NN lze provést slaněnými izolovanými vodiči NN na venkovní vedení se slaněnými izolovanými vodiči (max. 3 vývody). Poznámka: 1. Transformátor může být umístěn pouze pod linkou venkovního vedení VN. 4.d TECHNICKÝ POPIS SESTAVY TRAFOSTANICE. Typ SK- 630 kva ( viz přílohy) Základním prvkem trafostanice pro 22 kv jsou betonové sloupy 2xEPV 10,5/6-10 kn na které se namontuje konzola VN se spojkou, konzola pojistek VN s omezovači přepětí, konzola transformátoru 630 kva, svodové trubky 630kVA, a kompletní hlavní ochranný vodič. Doplňující konstrukce: a) jednotlivé typy konzol NN (viz přílohy). b) jednotlivé typy konzol skříní rozvaděčů do 1 kv (viz přílohy). c) jednotlivé typy vývodových trubek (max. 3ks) (viz přílohy). d) můstek pro podpěrné izolátory Poznámka: Betonové sloupy a betonové desky pro všechny typy trafostanic nejsou předmětem dodávky 4.e TECHNICKÝ POPIS KONSTRUKCÍ. Na betonový sloup je připevněna pomocí nerezové upevňovací pásky se sponou. Konzola VN je vyrobena z ocelového profilu. Její tvar odpovídá horizontálnímu uspořádání vodičů vedení VN. Na stožár se montuje pomocí svorníků. Na konzolu lze namontovat odbočné konzoly vedení s holými vodiči do 1 kv (viz příloha), nebo ukotvit závěsy svazkových izolovaných vodičů. Připojení konzoly na uzemňovací vodič je provedeno pomocí svorky SR 02. 5

6 Spojka 630 konzoly VN je vyrobena z ocelových profilů. Je určena pro spojení konzoly VN upevněné na jednom betonovém sloupu s druhým betonovým sloupem. Je určena pouze pro trafostanici SK 100kVA - 2xJB a SK 400kVA - 2xJB. Konzola pojistek VN s omezovači přepětí je rámové konstrukce, na které jsou namontovány podpěrné izolátory a omezovače přepětí s kontakty pro upevnění pojistek VN. Na betonový sloup je konzola pojistek VN připevněna pomocí nerezové upevňovací pásky se sponou. Konzola transformátoru 630 kva je složena ze základního rámu, nosného roštu a svorníků se spojovacím materiálem pro upevnění na stožár. Připojení konzoly na uzemňovací vodič je provedeno pomocí svorky SR 02. Trubky svodové HFPR 63 IEC (-45 0 C až C) - UV stabilní chrání svodové kabely od transformátoru do skříně NN. Ukončení trubek je řešeno sestavou propojovacích kabelů včetně smršťovací rozdělovací hlavice. Sestavy propojovacích kabelů nejsou předmětem dodávky Energetika servis s.r.o. Sestava ochranných trubek je ke stožáru připevněna pomocí nerezové upevňovací pásky se sponou. Základová rozpěra 630 je vyrobena z ocelového profilu. Je určena pro zajištění stability dvou betonových sloupů s ocelovými konstrukcemi trafostanice při ukládání do výkopu. Demontáž rozpěry před betonáží základů se neprovádí. Hlavní ochranný vodič na trafostanici se skládá ze zemnicí pásky a svorek SR02. Všechny vodivé neživé konstrukční části trafostanice jsou s ním vodivě spojeny. Po postavení betonového s konstrukcemi trafostanice se připojuje zkušební svorkou na uzemňovací přívod. Transformátor a skříň s rozvaděčem RST jsou na hlavní ochranný vodič připojeny samostatným ochranným vodičem. Doplňují konstrukce Trubka vývodová KSR 75 gr. EN (-45 0 C až C) - UV stabilní. Trubka vývodová chrání vývodový kabel ze skříně rozvaděče do 1 kv k venkovnímu vedení NN. Základní rozdělení: a) trubka vývodová 75 pro ochranu kabelu NN b) trubka vývodová 75 pro ochranu slaněných izolovaných vodičů Další dílčí rozdělení v bodu VI. - Doplňující konstrukce. Základní provedení se skládá z držáků trubek, které se na betonový stožár připevňují pomocí nerezové upevňovací pásky se sponou a jedné vývodové trubky příslušného typu. Další doplňující trubky vývodové (max. 2 ks) se skládají z kompletní trubky a připevňovacích třmenů včetně spojovacího materiálu. Konzoly venkovního vedení do 1kV jsou vyrobeny z ocelových profilů. Jejich montáž se provádí podle příloh. Konzoly skříní rozvaděčů do 1 kv jsou vyrobeny z ocelových ohýbaných profilů. Jsou rozděleny podle typu skříně rozvaděče ( TP č. 7/2007 a 8/2007). Můstek 2xJB je vyroben z ocelového profilu. S podpěrnými izolátory je můstek určen pro podepření vodičů VN při umístění transformátoru z druhé strany zakotvení venkovního vedení VN (viz příloha). 6

7 SESTAVA KONSTRUKCÍ TRAFOSTANICE 630 kva KONCOVÉ. Název konstrukce Katalog.číslo Konzola VN Spojka konzoly VN 630 kva Konzola pojistek VN Propojení trafa a pojistek VN Konzola transformátoru 630 kva Trubka svodová 630 kva Kompletní uzemnění 10,5m Základová rozpěra 630 kva Doplňující konstrukce trafostanice. Název konstrukce Katalog.číslo Trubka vývodová 75 kabel NN - Z Trubka vývodová 75 kabel NN - D Trubka vývodová 75 slaněný izolovaný vodič NN- Z Trubka vývodová 75 slaněný izolovaný vodič NN- D Konzola NN přímá Konzola NN Můstek 2xJB Konzola skříně SVS-V Konzola skříně SVS-U Vysvětlivky: Z- základní, D- doplňková V. Technické požadavky na výrobu. Sváření konstrukce podle čl. 73 ČSN Svařování je prováděno metodou 135-Obloukové svařování tavicí se elektrodou v aktivním plynu: MAG svařování (podle ČSN EN ISO 4063). Svařování konstrukcí nebo dílců výrobní skupiny B (podle ČSN ) provádějí svářeči s osvědčením o zkoušce ČSN a také s osvědčením o zkoušce ČSN EN Úprava konstrukcí proti korozi. Konstrukce jsou žárově zinkované podle ČSN EN ISO 1461 s vrstvou 80µm. Spojovací materiál je galvanicky zinkovaný podle ČSN ISO 4520, ČSN EN ISO 3613 s vrstvou 12µm. Značení výrobků. Značení jednotlivých konstrukcí se provádí samolepicími štítky s názvem a katalogovým číslem. 7

8 Kvalita zboží a technická dokumentace. Technická dokumentace odpovídá požadavku typového podkladu. Technické parametry odpovídají ČSN Rozměrové odchylky odpovídají ČSN ISO VI. Balení Konstrukce trafostanice jednotlivých typů jsou dodávány na paletách. VII. Doprava Konstrukci lze dopravovat běžnými dopravními prostředky. Nejdelší díl (trubka PE) 3m. Paleta rozměr: 1700x1500mm. VIII. Montáž. Montáž trafostanice se provede podle montážního listu (viz příloha). IX. Údaje pro objednávku. Příklad objednávky. Trafostanice SK-630-2xJB - počet kusů X. Údaje o dodavateli. Veškeré konstrukce uvedené v TP vyrábí a dodává: Křižíkova České Budějovice Tel.: , Fax:

9 svs-v beton. základ (min) SKŘÍŇ SVS-V (2x) q500 beton. deska Základová rozpěra 630kVA ES Spojka 630kVA konzoly VN ES Trubka 63 svodová 630kVA ES Konzola transformátoru 630kVA ES Uzemnění kompletní 10,5m ES Propojení trafa a pojistek VN ES Konzola výk.pojistek VN s omez.sbk ES Konzola VN ES 1 Betonový předepjatý sloup 9m Poz. Katalog.č. Název Výrobce 50 Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. TRAFOSTANICE SK 630kVA-2xJB ZÁKLADNÍ PROVEDENÍ Datum : Sestava č. PLU Příloha č. 1

10 A svs-v SKŘÍŇ SVS-V 7 9 Detail - A Můstek 2xJB (doplňující konstrukce) ES Základová rozpěra 630kVA ES Spojka 630kVA konzoly VN ES Trubka 63 svodová 630kVA ES Konzola transformátoru 630kVA ES Uzemnění kompletní 10,5m ES Propojení trafa a pojistek VN ES Konzola výk.pojistek VN s omez.sbk ES Konzola VN ES 1 Betonový předepjatý sloup 9m Poz. Katalog.č. Název Výrobce Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. TRAFOSTANICE SK 630kVA-2xJB PROVEDENÍ - OTOČENÍ TRAFA O 90 Datum : Sestava č. PLU Příloha č. 2

11 1 přípojnice poj. spodku kabelové oko Al 70/12 svorka SL 4.25 ENSTO tyč kruhová EAl 99,5% O10mm kabelové oko Al 70/12 izolátor trafa Propojení trafa a poj.vn (v sadě 3ks) ES Poz. Katalog.č. Název Výrobce Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. SLOUPOVÁ TRAFOSTANICE SK 630kVA-2xJB Propojení trafa a pojistek VN Datum : Sestava: PLU Příloha č. 3

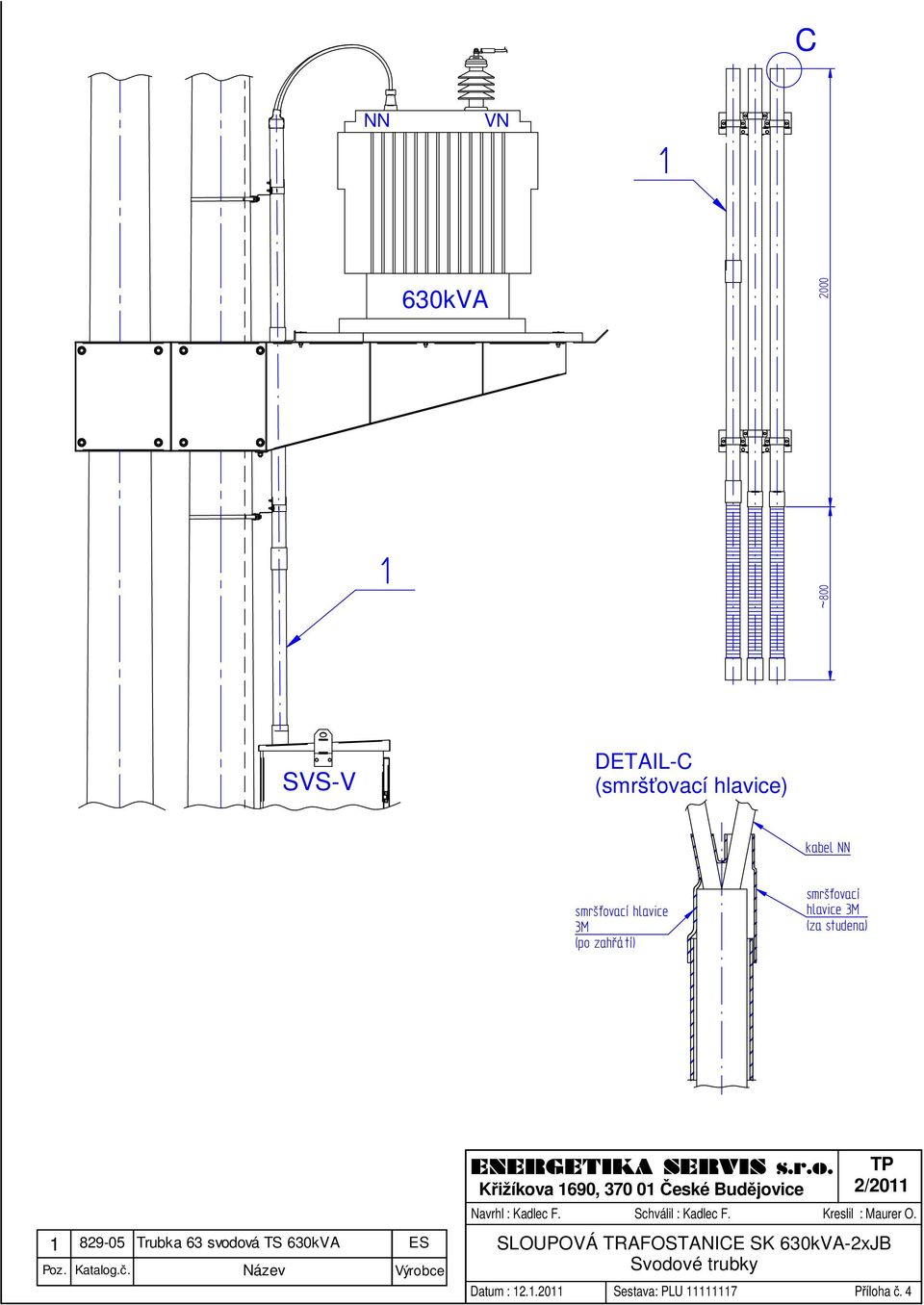

12 C NN VN 1 630kVA ~800 SVS-V DETAIL-C (smršťovací hlavice) kabel NN smršťovací hlavice 3M (po zahřátí) smršťovací hlavice 3M (za studena) Trubka 63 svodová TS 630kVA ES Poz. Katalog.č. Název Výrobce Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. SLOUPOVÁ TRAFOSTANICE SK 630kVA-2xJB Svodové trubky Datum : Sestava: PLU Příloha č. 4

13 DETAIL-A (místo připojení konzoly VN) DETAIL-F (místo připojení transformátoru) svorka SR-02/TS-BS zemnící pásek svorka SR-02 pas/pas (součástí kat.č ) hl.ochranný vodič FeZn 30/4mm hl.ochranný vodič FeZn 30/4mm A DETAIL-B (místo připojení konzoly pojistek) zemnící pásek nerez páska š.16mm B svorka SR-02 pas/pas (součástí kat.č ) hl.ochranný vodič FeZn 30/4mm DETAIL-C (místo připojení konzoly transformátoru) C F zemnící pásek svorka SR-02 pas/pas (součástí kat.č ) hl.ochranný vodič FeZn 30/4mm SVS-V DETAIL-D (místo připojení konzoly skříně a skříně) E D hl.ochranný vodič FeZn 30/4mm svorka SR-02 pas/pas (součástí kat.č ) zemnící pásek DETAIL-E (zkušební svorka SR-03) hl.ochranný vodič FeZn 30/4mm Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. SLOUPOVÁ TRAFOSTANICE SK 630kVA-2xJB Přípojná místa k uzemnění konstrukcí a transformátoru Datum : Sestava: PLU Příloha č. 5

14 1 2 A A 80 A-A Konzola NN ES Konzola NN přímá ES Poz. Katalog.č. Název Výrobce Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. TRAFOSTANICE SK 630kVA-2xJB Doplňující konstrukce- Konzoly NN venkovního vedení Datum : Sestava: PLU Příloha č. 6

15 DETAIL-B (smršťovací trubice SKE-4F/3+4) trubice (vytvarovaná po zahřátí) NN-holý nerez.páska š.16mm trubice (za studena) kabel NN B A A A-A Alternativa-1 C trubka vývodová 75 ~6000 (min) SVS-V A-A Alternativa A-A Alternativa-3 DETAIL-C (jednoduché opásání) nerez.páska š.16mm spona Trubka vývodová 75 kabel.nn D-TS ES Trubka vývodová 75 kabel.nn Z-TS ES Poz. Katalog.č. Název Výrobce Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. SLOUPOVÁ TRAFOSTANICE SK 630kVA-2xJB Doplňující konstrukce - Venkovní vývody NN - kabel Datum : Sestava: PLU Příloha č. 7

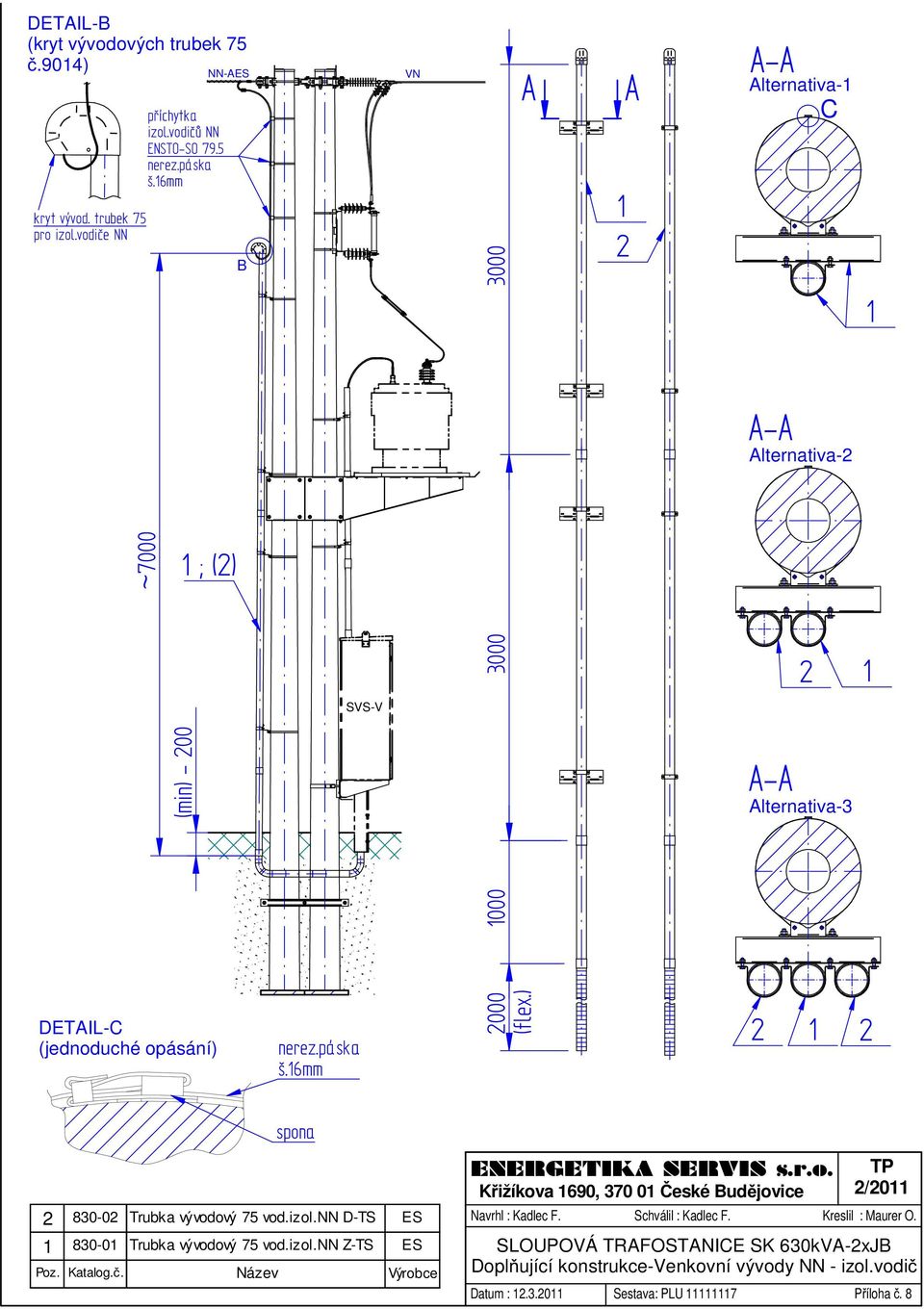

16 DETAIL-B (kryt vývodových trubek 75 č.9014) NN-AES VN kryt vývod. trubek 75 pro izol.vodiče NN příchytka izol.vodičů NN ENSTO-SO 79.5 nerez.páska š.16mm B 3000 A A 1 2 A-A Alternativa-1 C 1 A-A Alternativa-2 ~ ; (2) SVS-V (min) A-A Alternativa DETAIL-C (jednoduché opásání) nerez.páska š.16mm 2000 (flex.) spona Trubka vývodový 75 vod.izol.nn D-TS ES Trubka vývodový 75 vod.izol.nn Z-TS ES Poz. Katalog.č. Název Výrobce Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. SLOUPOVÁ TRAFOSTANICE SK 630kVA-2xJB Doplňující konstrukce-venkovní vývody NN - izol.vodič Datum : Sestava: PLU Příloha č. 8

17 A-A 80 A A Křižíkova 1690, České Budějovice TP 2/2011 Navrhl : Kadlec F. Schválil : Kadlec F. Kreslil : Maurer O. TRAFOSTANICE SK 630kVA-2xJB Kotvení slaněných iz.vodičů na konzoly VN Datum : Sestava: PLU Příloha č. 9

18 M O N T Á Ž T R A F O S T A N I C E Příloha č. 10 Rozměry vzdáleností jednotlivých konstrukcí na stožáru uvedeny v přílohách. 1. Betonový stožár se u vrcholu podloží. 2. Provede se montáž konzoly VN se spojkou a spodní rozpěra. 3. Provede se montáž konzoly pojistek VN 4. Provede se montáž konzoly transformátoru. 5. Provede se montáž svodových trubek včetně přípojného kabelu. 6. Provede se montáž hlavního ochranného vodiče, na který se pomocí svorek připojí neživé části trafostanice podle příloh. 7. Po vykopání otvoru podle rozměrů uvedených ve stavební části se trafostanice postaví, zakotví a provede betonáž. 8. Po vytvrdnutí betonového základu se provede celková kompletace trafostanice.
