1 Automatizace Vodní hospodářství

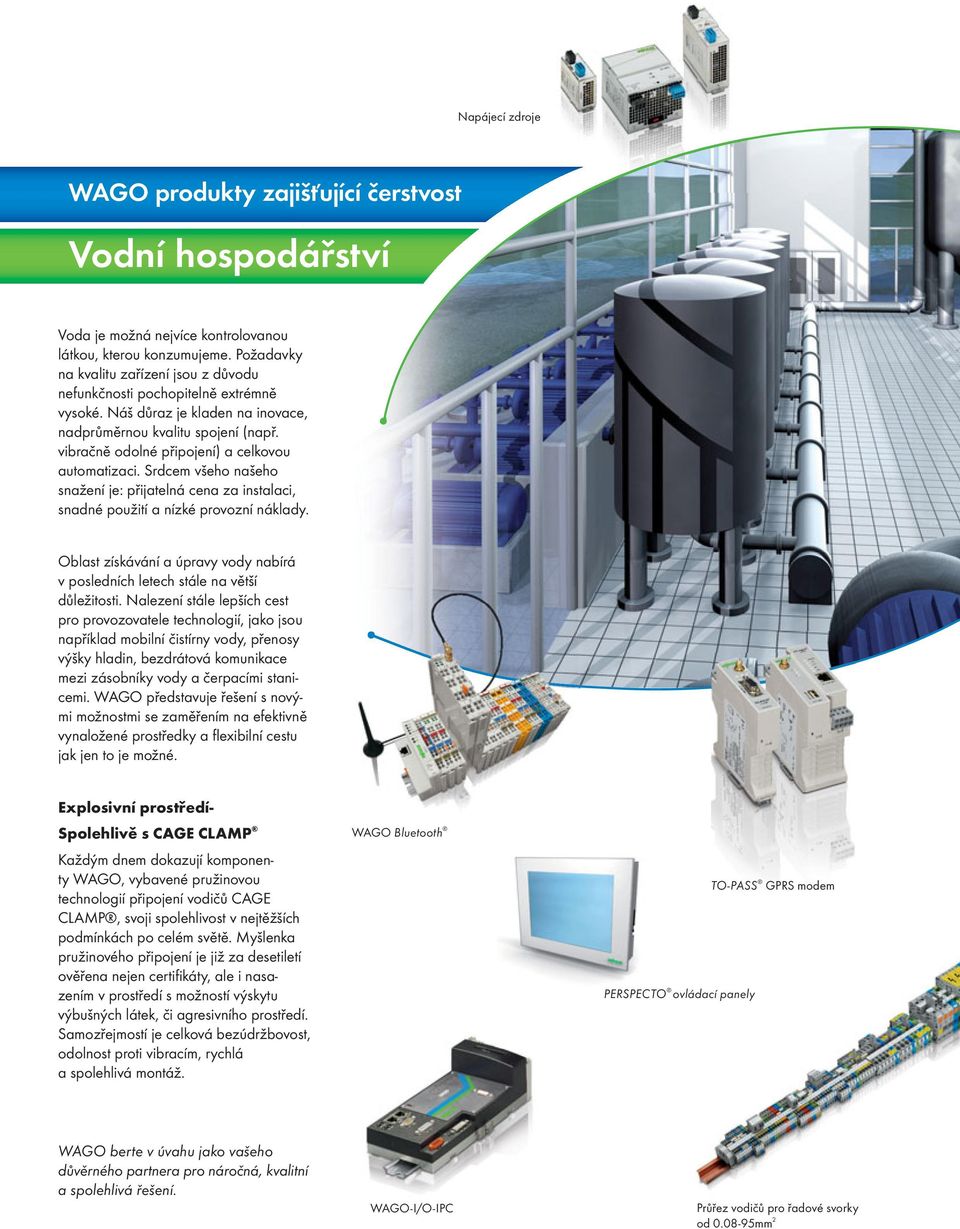

2 Napájecí zdroje WAGO produkty zajišťující čerstvost Vodní hospodářství Voda je možná nejvíce kontrolovanou látkou, kterou konzumujeme. Požadavky na kvalitu zařízení jsou z důvodu nefunkčnosti pochopitelně extrémně vysoké. Náš důraz je kladen na inovace, nadprůměrnou kvalitu spojení (např. vibračně odolné připojení) a celkovou automatizaci. Srdcem všeho našeho snažení je: přijatelná cena za instalaci, snadné použití a nízké provozní náklady. Oblast získávání a úpravy vody nabírá v posledních letech stále na větší důležitosti. Nalezení stále lepších cest pro provozovatele technologií, jako jsou například mobilní čistírny vody, přenosy výšky hladin, bezdrátová komunikace mezi zásobníky vody a čerpacími stanicemi. WAGO představuje řešení s novými možnostmi se zaměřením na efektivně vynaložené prostředky a fl exibilní cestu jak jen to je možné. Explosivní prostředí- Spolehlivě s CAGE CLAMP Každým dnem dokazují komponenty WAGO, vybavené pružinovou technologií připojení vodičů CAGE CLAMP, svoji spolehlivost v nejtěžších podmínkách po celém světě. Myšlenka pružinového připojení je již za desetiletí ověřena nejen certifi káty, ale i nasazením v prostředí s možností výskytu výbušných látek, či agresivního prostředí. Samozřejmostí je celková bezúdržbovost, odolnost proti vibracím, rychlá a spolehlivá montáž. WAGO Bluetooth PERSPECTO ovládací panely TO-PASS GPRS modem WAGO berte v úvahu jako vašeho důvěrného partnera pro náročná, kvalitní a spolehlivá řešení. WAGO-I/O-IPC Průřez vodičů pro řadové svorky od mm 2

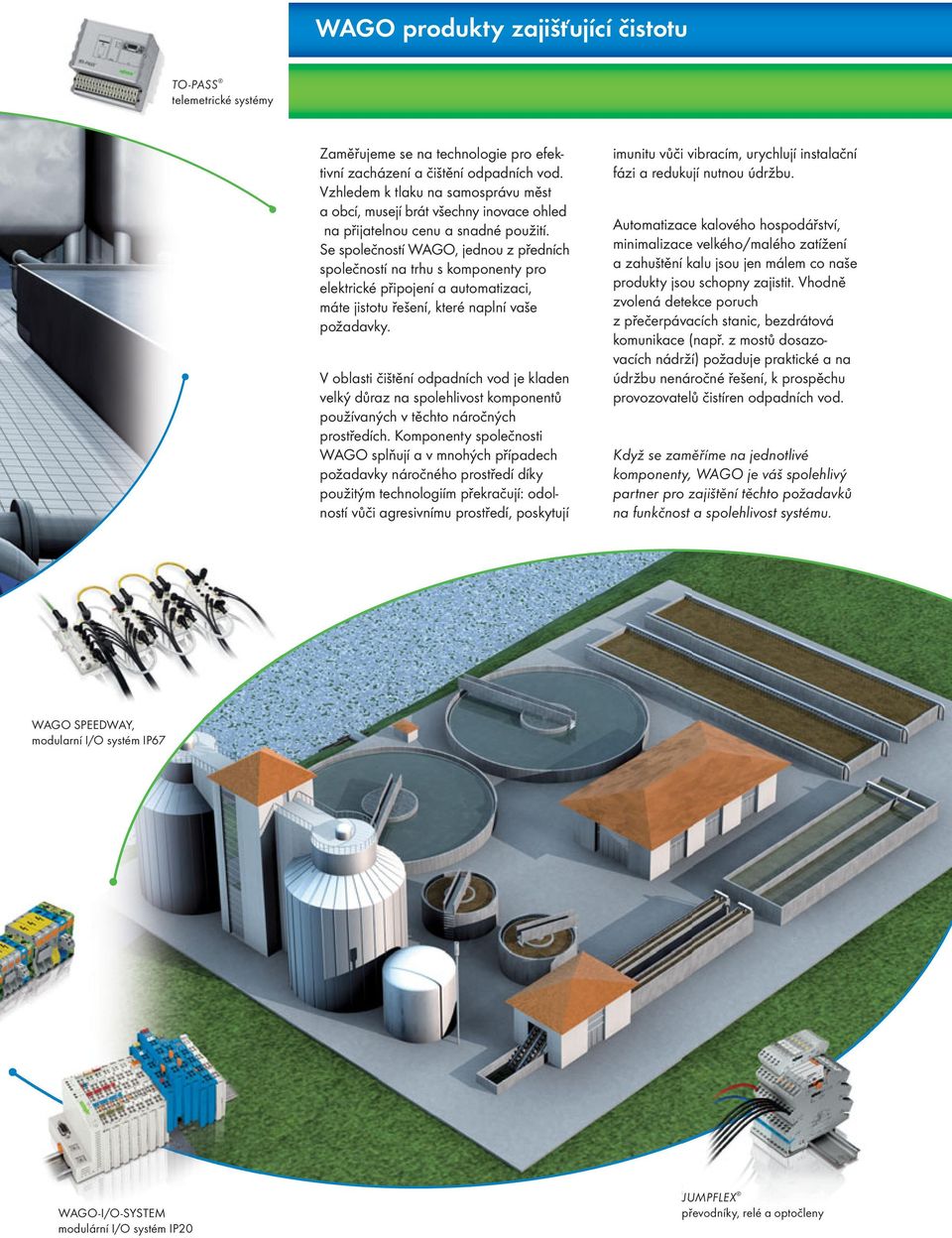

3 WAGO produkty zajišťující čistotu TO-PASS telemetrické systémy Zaměřujeme se na technologie pro efektivní zacházení a čištění odpadních vod. Vzhledem k tlaku na samosprávu měst a obcí, musejí brát všechny inovace ohled na přijatelnou cenu a snadné použití. Se společností WAGO, jednou z předních společností na trhu s komponenty pro elektrické připojení a automatizaci, máte jistotu řešení, které naplní vaše požadavky. V oblasti čištění odpadních vod je kladen velký důraz na spolehlivost komponentů používaných v těchto náročných prostředích. Komponenty společnosti WAGO splňují a v mnohých případech požadavky náročného prostředí díky použitým technologiím překračují: odolností vůči agresivnímu prostředí, poskytují imunitu vůči vibracím, urychlují instalační fázi a redukují nutnou údržbu. Automatizace kalového hospodářství, minimalizace velkého/malého zatížení a zahuštění kalu jsou jen málem co naše produkty jsou schopny zajistit. Vhodně zvolená detekce poruch z přečerpávacích stanic, bezdrátová komunikace (např. z mostů dosazovacích nádrží) požaduje praktické a na údržbu nenáročné řešení, k prospěchu provozovatelů čistíren odpadních vod. Když se zaměříme na jednotlivé komponenty, WAGO je váš spolehlivý partner pro zajištění těchto požadavků na funkčnost a spolehlivost systému. WAGO SPEEDWAY, modularní I/O systém IP67 WAGO-I/O-SYSTEM modulární I/O systém IP20 JUMPFLEX převodníky, relé a optočleny

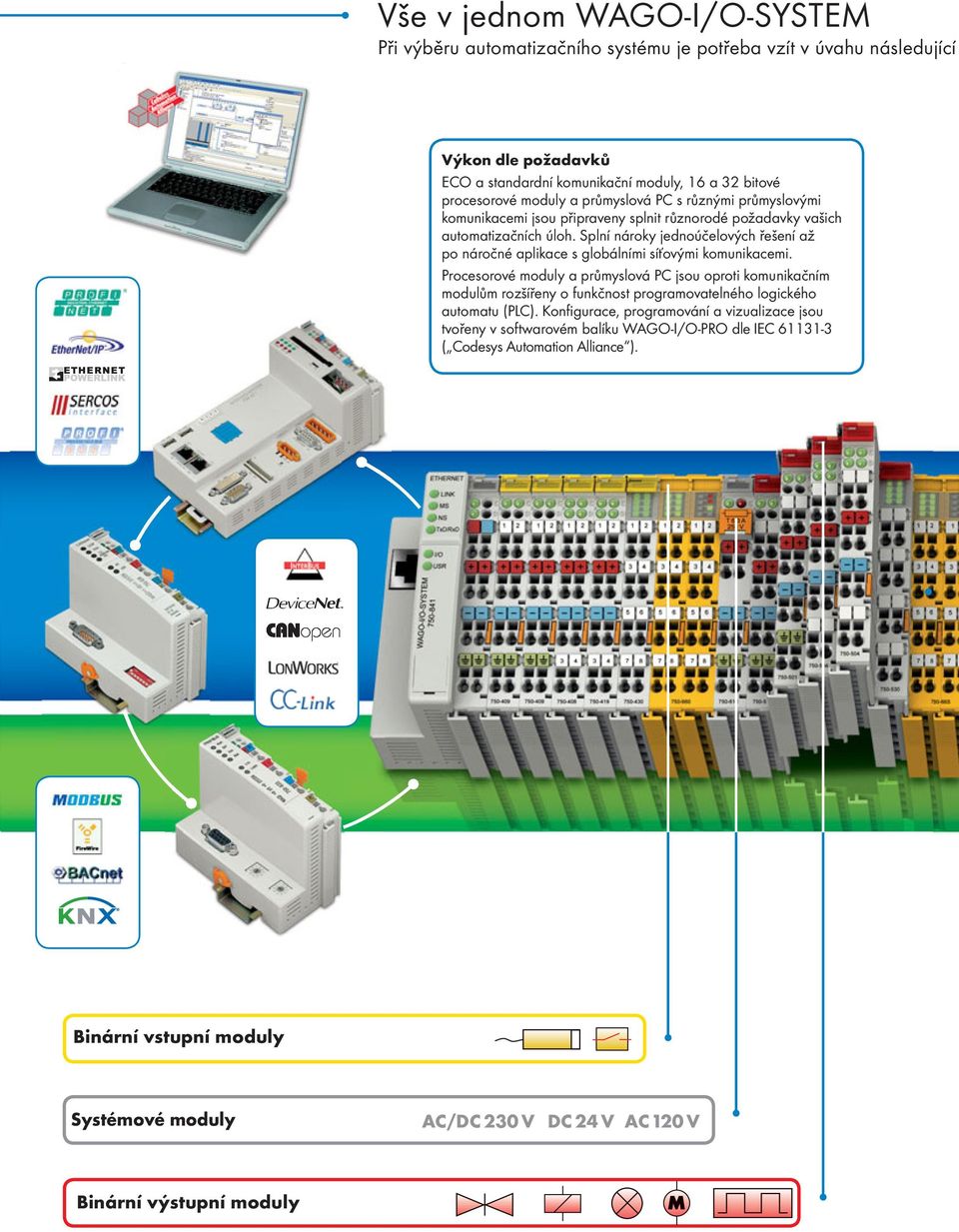

4 Vše v jednom WAGO-I/O-SYSTEM Při výběru automatizačního systému je potřeba vzít v úvahu následující Výkon dle požadavků ECO a standardní komunikační moduly, 16 a 32 bitové procesorové moduly a průmyslová PC s různými průmyslovými komunikacemi jsou připraveny splnit různorodé požadavky vašich automatizačních úloh. Splní nároky jednoúčelových řešení až po náročné aplikace s globálními síťovými komunikacemi. Procesorové moduly a průmyslová PC jsou oproti komunikačním modulům rozšířeny o funkčnost programovatelného logického automatu (PLC). Konfi gurace, programování a vizualizace jsou tvořeny v softwarovém balíku WAGO-I/O-PRO dle IEC ( Codesys Automation Alliance ). Binární vstupní moduly Systémové moduly AC/DC 230 V DC 24 V AC120 V Binární výstupní moduly

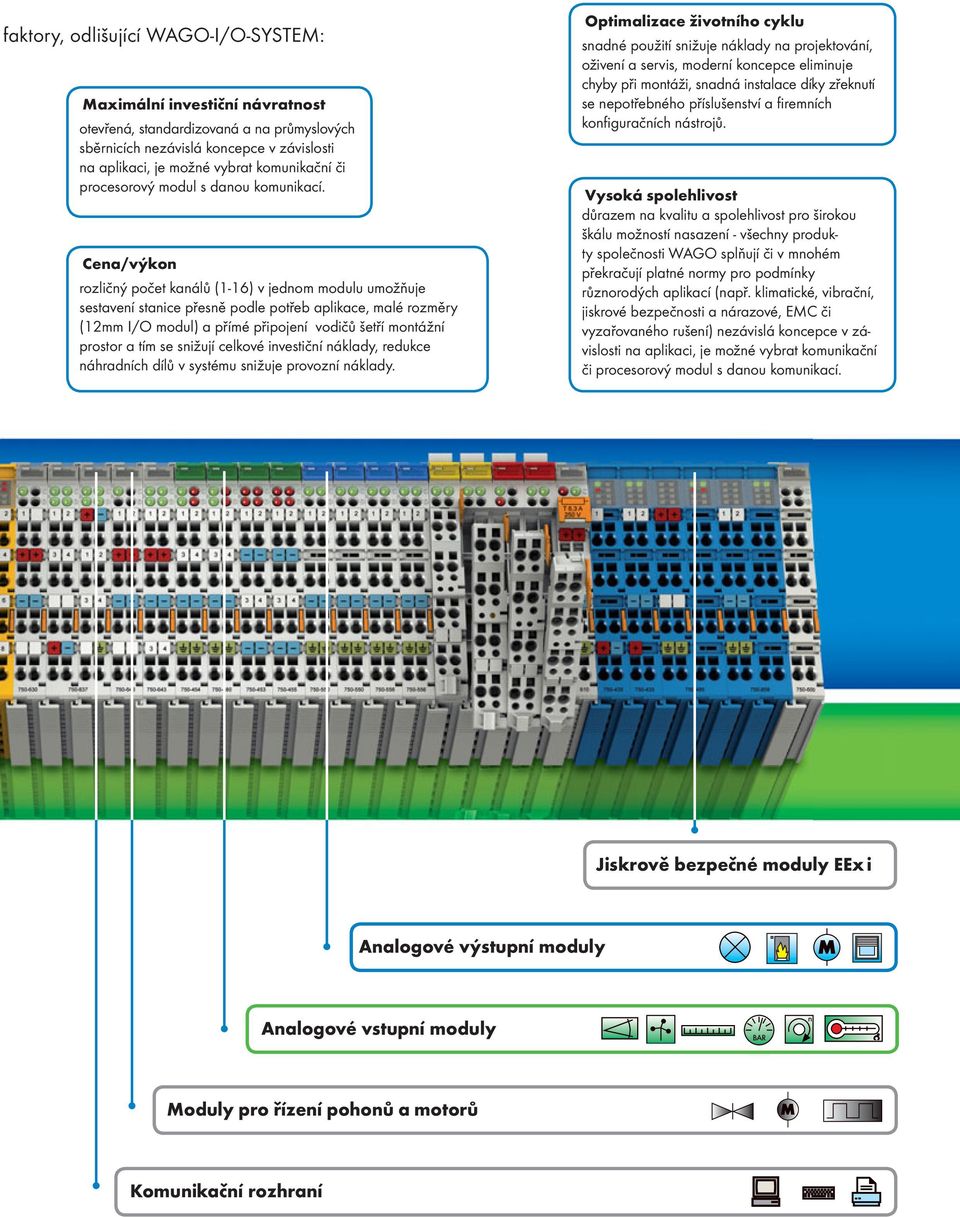

5 faktory, odlišující WAGO-I/O-SYSTEM: Maximální investiční návratnost otevřená, standardizovaná a na průmyslových sběrnicích nezávislá koncepce v závislosti na aplikaci, je možné vybrat komunikační či procesorový modul s danou komunikací. Cena/výkon rozličný počet kanálů (1-16) v jednom modulu umožňuje sestavení stanice přesně podle potřeb aplikace, malé rozměry (12mm I/O modul) a přímé připojení vodičů šetří montážní prostor a tím se snižují celkové investiční náklady, redukce náhradních dílů v systému snižuje provozní náklady. Optimalizace životního cyklu snadné použití snižuje náklady na projektování, oživení a servis, moderní koncepce eliminuje chyby při montáži, snadná instalace díky zřeknutí se nepotřebného příslušenství a fi remních konfi guračních nástrojů. Vysoká spolehlivost důrazem na kvalitu a spolehlivost pro širokou škálu možností nasazení - všechny produkty společnosti WAGO splňují či v mnohém překračují platné normy pro podmínky různorodých aplikací (např. klimatické, vibrační, jiskrové bezpečnosti a nárazové, EMC či vyzařovaného rušení) nezávislá koncepce v závislosti na aplikaci, je možné vybrat komunikační či procesorový modul s danou komunikací. Jiskrově bezpečné moduly EEx i Analogové výstupní moduly Analogové vstupní moduly Moduly pro řízení pohonů a motorů Komunikační rozhraní

6 Komplexní řešení pro PC obsluha, velín Profi bus další Profi bus zařízení EEx i jiskrově bezpečná zóna Metalický redun čerpací stanice, česle biologické čištění

7 náročné aplikace Databázový server Ethernet dantní kruh Optický redundantní kruh GSM Router programování, diagnostika Automatizační prvky mohou být distribuovány dle požadavku aplikace po celém objektu po sběrnicích Ethernet, Profi bus, Profi net, DeviceNet, Modbus, CanOpen a další. Jednoduché i rozsáhlé aplikace mohou být snadno realizovány a udržovány díky modulárnosti WAGO-I/O-SYSTEM. Komunikační úlohy v síti Procesorové modulu dohlížejí nejen na vzájemnou komunikaci či komunikaci s operátorskými pracovišti, ale mají i na starost řízení v otevřené či uzavřené smyčce. Tato decentralizace algoritmu má za následek snížení komunikace a tím vede k celkovému zrychlení aplikace. Přímý přístup Ethernet poskytuje přímý přístup ke všem potřebným údajům z lokálních či vzdálených objektů. Systémový integrátor poskytne přehled o jednotlivých hodnotách na operátorské stanice (např. PC, či zobrazovacím panelu) a umožní jejich nastavení dle přístupových práv. Alarmy z technologií se zobrazují nebo zasílají em či SMS zprávou. Jakákoliv změna programu může být provedena za běhu aplikace např. i přes Internet. Všechny tyto vlastnosti usnadňují správu a snižují náklady. Do systému je možné integrovat i další sběrnice, např Profi bus, Profi net, DeviceNet, Modbus, CanOpen a další. Vizualizace procesu Webové rozhraní nabízí jednoduché a standardní rozhraní pro uživatele. Stav technologie a nastavení jednotlivých parametrů může být prováděno ze standardního internetového prohlížeče, či vizualizačního systému SCADA. odstranění tuku a písku kalové hospodářství

8 Produkty 750/753 MP-Bus, DALI, EIB, RTC, AS-i master, měření vibrací, řízení krokových a DC motorů, Profi Save a EEXi (jiskrově bezpečné obvody) indikace stavu sepnutí pomocí LED diod pro každý kanál, u analogových proudových smyček indikace přetížení, rozpojení, zkrat 758 PLC a vzdálené I/O komunikace: Profi bus DP, Profi Net, Ethernet, DeviceNet, CanOpen až 64 I/O modulů na jedné stanici celková délka interní sběrnice 500 (mezi I/O moduly 50m) binární, analogové a speciální moduly snadná rozšiřitelnost PERSPECTO 762 modulární I/O systém IP 20 konfi gurace snadno přizpůsobitelná aplikaci procesorové moduly s funkčností PLC a vzdálené I/O snadné rozšíření v budoucnosti komunikace Ethernet, Profi bus DP, Profi Net, DeviceNet, CANopen, Interbus, LON, Modbus RTU/TCP/ UDP, KNX/IP, BacNet, CC-Link, Sercos III, Ethernet/IP, IEC ,104 volná kombinace binárních, analogových a speciálních modulů celkem až 250 I/O modulů v jedné stanici, tj. až 4000 DI/DO, či 1000 AI/AO kombinace různých napěťových úrovní (5V DC, 24V DC/AC, 42V DC, 48V DC, 60V DC, 110V DC, 120V AC, 250V AC) binární moduly (DI) 2, 4, 8, 16-kanálové, výstupy (DO) 0,5A, 2A, elektronické či relé, stykačový modul 16A analogové moduly 0/±10V DC, 0/4-20mA, 0-1(5) A, 0-30V DC, odporové čidla teploty (Pt/Ni 100, 1000, ), termočlánky (J,K,E ), 3-fázové měření proudu, napětí a výkonu, modul pro tenzometrické můstky speciální moduly RS 232, RS485, TTY, SSI, HART, Bluetooth, inkrementální čidla, PWM, rychlé čítače, bezdrátová komunikace Enocean, I/O-IPC průmyslový počítač řízení, monitorování a vizualizace přímo v technologii PLC + IT funkcionalita v jednom zařízení přímé připojení I/O modulů z řady WAGO-I/O-SYSTEM 750/753 rozličné výkony CPU od Geode až po Pentium M 1.4GHz otevřený systém s Linux 2.6 možnost programování PLC v prostředí CoDeSys 2.3 integrace vizualizace přímo přes integrovaný Web server nebo přímé připojení monitory DVI/VGA pasivní chlazení bez pohyblivých částí žádné rotační části pro ukládání dat WAGO modulární I/O systém IP65 procesorové moduly s funkčností dotykové zobrazovací panely volně programovatelné velikost 3,5 ;5,7 ;10,4 ;12,1 a 15 verze jako zobrazovač, webpanel a řídicí panel (PLC funkce) TFT displej od 320x240 až po 1024x768 Rozhraní Ethernet, Can, USB, RS232/RS485 Rozšíření paměti o SD kartu ETHERNETOVÉ SWITCHE 5 a 8 portů, metalika v kombinaci s optikou klasické/konfi gurovatelné switche široký rozsah napájení: 9 V V redundantní DC napájení DIP přepínače umožňují alarmové funkce (výpadek napájení, výpadek komunikace na portu) krytí IP30

9 kovové provedení, odolnost vůči nárazu / vibracím / pádu ochrana proti přepětí a otočení polarity SFP moduly pro optické sítě Konfi gurovatelné switche navíc: plně konfi gurovatelný kruhová topologie, zotavení < 50ms Web based management SNMP, QoS, VLAN, zrcadlení portů (Port mirroring) násobení přenosové cesty (Port trunking) JUMPLFEX 857 převodníky, zásuvná mini relé TO-PASS systém pro monitorování jednoduchých procesů binární a analogové vstupy/výstupy registrování a odesílání překročených limitů ukládání procesních a stavových hodnot vzdálené nastavování procesů přístup přes Internet, SMS nebo RS232 parametrizace bez znalosti programování MODEMY A ROUTERY Napájecí zdroje, UPS, redundance jedno/tří-fázové napájecí zdroje, široký rozsah napájecího napětí AC a výstupního napětí 5, 12, 24, 48V DC výstupní proud 1,3;2,5;5;10;20;40A funkce PowerBoost (+60A po dobu 50ms). a TopBoost (200% energii po dobu 4s) monitoring přes RS232 (LineMonitor) jako opce elektronické jističe 24V DC (0-10A) záložní zdroje (UPS) 10A, 20A vyrovnávací modul redundantní modul TOPJOB S řadové svorkovnice konfi gurovatelné převodníky pro teploty pro odporová čidla (RTD), termočlánky napětí/proud (I,U) konfi gurovatelné pomocí přepínačů DIP konfi gurovatelné pomocí softwaru 1-kanálový pasivní oddělovač 2-kanálový pasivní oddělovač posilovač napájení s HART rozbočení signálů galvanické oddělení 2,5kV rozsah teplot: C přenosová chyba < 0,1% Relé šíře pouze 6mm výměna relé, signalizace stavu napětí 12, 24, 48, 60, 110V DC, 24, 115, 230V AC proud 0,1 až 2A rozhraní RS232 nebo Ethernet obousměrná komunikace GPRS / GSM, EDGE VPN, Firewall konfi gurace pomocí Web server DHCP server zabezpečená komunikace SMS, Fax Service řízení pomocí AT-příkazů možnonst spínaní externími signály rozhraní pro sériové aplikace pružinové řadové sorky připojení vodičů o průřezu od 0,08mm 2 až po 95mm 2 až třípatrové provedení bezúdržbové (není nutnost dotahovat) automatické přizpůsobení tlaku na vodič dle průřezu vibracím odolné rychlé a snadné připojení bez nutnosti nástroje více než 50 letá tradice vývoje bezšroubového připojení konektorový systém XCOM

10 Reference Česká republika: Bzenec, úpravna vody Dobřany, čistírna odpadních vod Dubenec, čistírna odpadních vod Hulín, čistírna odpadních vod Ježov, čistírna odpadních vod Kozičín, čistírna odpadních vod Slavičín, čistírna odpadních vod Stod, čistírna odpadních vod Studnice, čistírna odpadních vod Otrokovice, čistírna odpadních vod Trutnov, čistírna odpadních vod Velehrad, čistírna odpadních vod Vizovice, čistírna odpadních vod Zlín Malenovice, čistírna odpadních vod Žeravice, čistírna odpadních vod

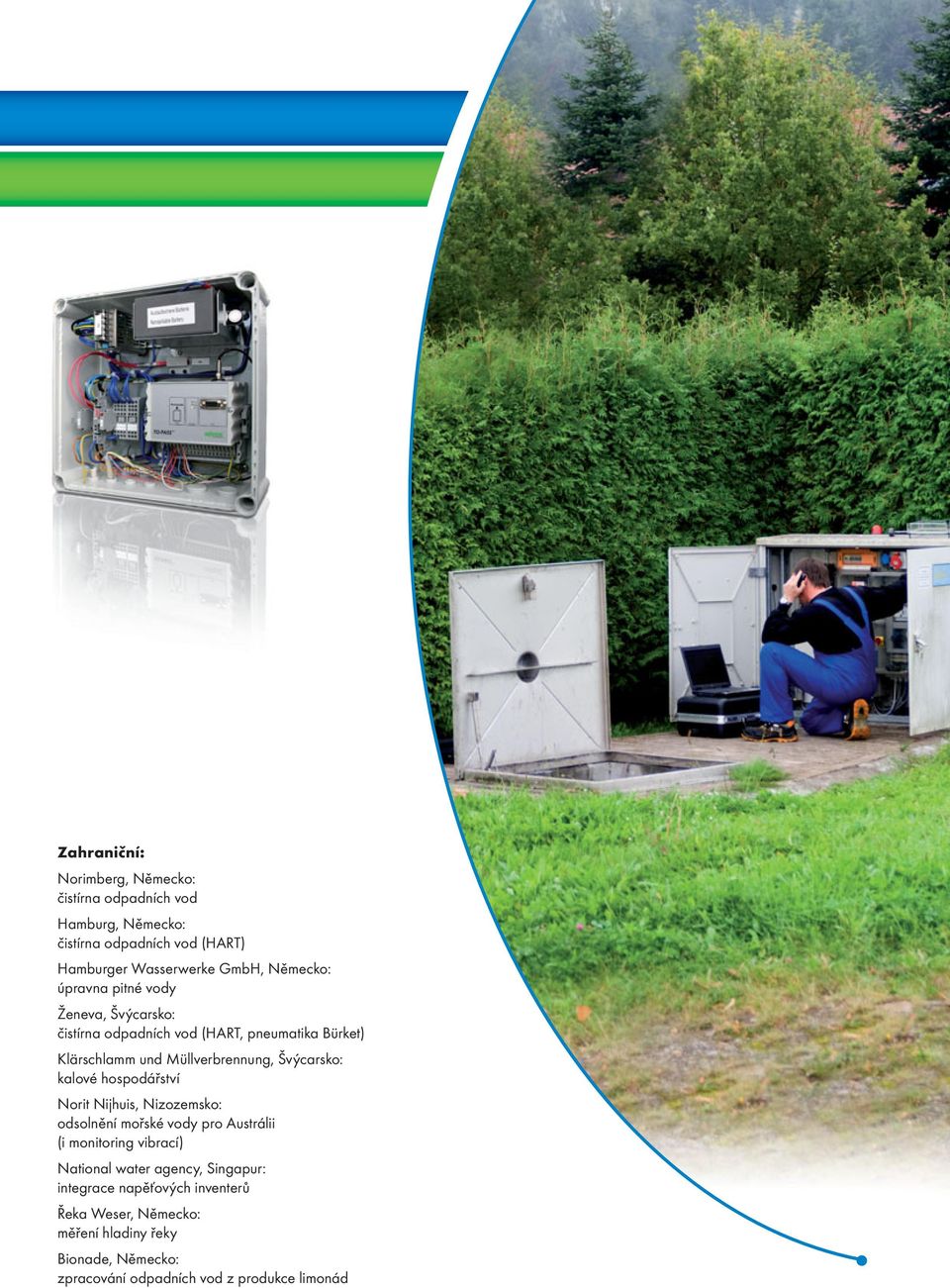

11 Zahraniční: Norimberg, Německo: čistírna odpadních vod Hamburg, Německo: čistírna odpadních vod (HART) Hamburger Wasserwerke GmbH, Německo: úpravna pitné vody Ženeva, Švýcarsko: čistírna odpadních vod (HART, pneumatika Bürket) Klärschlamm und Müllverbrennung, Švýcarsko: kalové hospodářství Norit Nijhuis, Nizozemsko: odsolnění mořské vody pro Austrálii (i monitoring vibrací) National water agency, Singapur: integrace napěťových inventerů Řeka Weser, Německo: měření hladiny řeky Bionade, Německo: zpracování odpadních vod z produkce limonád

12 WAGO-Elektro spol. s r. o. Oblast Čechy: Rozvodova Praha 4 Modřany tel.: fax: Oblast Morava: Nováčkova Brno Husovice tel.: fax: info.cz@wago.com
