1 Protokol strana 1 Protokol č. 12 o určení vnějších vlivů a nebezpečných prostorů z hlediska nebezpečí úrazu elektrickým proudem vypracovaný odbornou komisí firmy MONTGAS a.s. U Kyjovky 95/, Hodonín V Hodoníně dne Protokol je zpracován na základě následujících předpisů a norem ČSN ČSN Stanovení základních charakteristik ČSN Všeobecné předpisy ČSN EN Elektrická zařízení pro výbušnou plynnou atmosféru Předpis API (American Petroleum Institute) Název stavby Místo Stupeň PD : Regulační stanice plynu RS m /hod : Typový projekt : Projekt stavby Složení komise : předseda : p. Ivo Jelínek výrobní ředitel člen člen : p. Josef Vláčil projektant technologie : Ing Karel Klika projektant elektro Popis objektu : 1. Konstrukce budovy: Je zhotovena od základu svařovaným ocelovým nosným rámem čtvercového průřezu 100x100 mm, na který jsou osazeny nosné prvky zárubní rohové stojky konstrukční díly oddělení pro kotle a přes svislé díly napojení horního obvodového rámu římsy tloušťky mm pro osazení ocelové střešní konstrukce a zvedacích ok. Všechny ocelové prvky jsou opatřeny antikorozním základním a vrchním nátěrem. 2. Obvodové stěny tloušťky 75 mm z porobetonových panelů s ocelovou výztuží, jsou osazeny do ocelového rámu stavby a upevněny systémem PRAKTIK v kompaktní stěny. Prostor RS není opatřen stropem.. Oddělení prostoru pro kotle: proveden dle požadavku TPG v plynotěsném provedení. Vnitřní dělící stěny shodné s obvodovou stěnou, kterou prochází jsou ze strany RS obloženy 10 mm tlustou požárně odolnou deskou FERMACEL zaručující bezpečné provedení plynotěsnosti stěn a provedení prostupů. Strop v tomto oddělení je zhotoven z protipožárních desek RIGIPS 2 x 15 mm v plynotěsném provedení. Prostor má betonovou stěrkovou podlahu

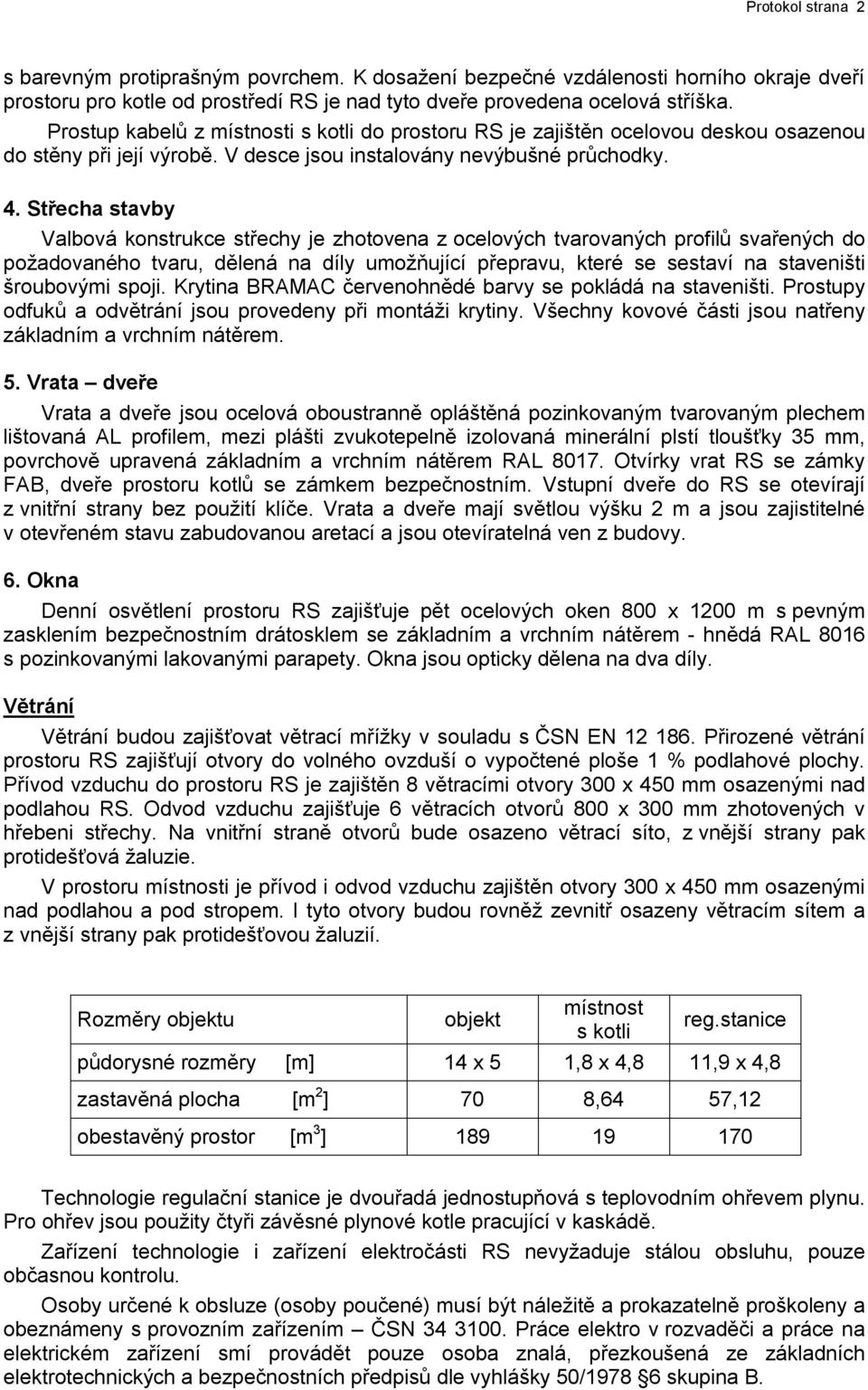

2 Protokol strana 2 s barevným protiprašným povrchem. K dosažení bezpečné vzdálenosti horního okraje dveří prostoru pro kotle od prostředí RS je nad tyto dveře provedena ocelová stříška. Prostup kabelů z místnosti s kotli do prostoru RS je zajištěn ocelovou deskou osazenou do stěny při její výrobě. V desce jsou instalovány nevýbušné průchodky. 4. Střecha stavby Valbová konstrukce střechy je zhotovena z ocelových tvarovaných profilů svařených do požadovaného tvaru, dělená na díly umožňující přepravu, které se sestaví na staveništi šroubovými spoji. Krytina BRAMAC červenohnědé barvy se pokládá na staveništi. Prostupy odfuků a odvětrání jsou provedeny při montáži krytiny. Všechny kovové části jsou natřeny základním a vrchním nátěrem. 5. Vrata dveře Vrata a dveře jsou ocelová oboustranně opláštěná pozinkovaným tvarovaným plechem lištovaná AL profilem, mezi plášti zvukotepelně izolovaná minerální plstí tloušťky 5 mm, povrchově upravená základním a vrchním nátěrem RAL Otvírky vrat RS se zámky FAB, dveře prostoru kotlů se zámkem bezpečnostním. Vstupní dveře do RS se otevírají z vnitřní strany bez použití klíče. Vrata a dveře mají světlou výšku 2 m a jsou zajistitelné v otevřeném stavu zabudovanou aretací a jsou otevíratelná ven z budovy. 6. Okna Denní osvětlení prostoru RS zajišťuje pět ocelových oken 800 x 1200 m s pevným zasklením bezpečnostním drátosklem se základním a vrchním nátěrem - hnědá RAL 8016 s pozinkovanými lakovanými parapety. Okna jsou opticky dělena na dva díly. Větrání Větrání budou zajišťovat větrací mřížky v souladu s ČSN EN Přirozené větrání prostoru RS zajišťují otvory do volného ovzduší o vypočtené ploše 1 % podlahové plochy. Přívod vzduchu do prostoru RS je zajištěn 8 větracími otvory 00 x 450 mm osazenými nad podlahou RS. Odvod vzduchu zajišťuje 6 větracích otvorů 800 x 00 mm zhotovených v hřebeni střechy. Na vnitřní straně otvorů bude osazeno větrací síto, z vnější strany pak protidešťová žaluzie. V prostoru místnosti je přívod i odvod vzduchu zajištěn otvory 00 x 450 mm osazenými nad podlahou a pod stropem. I tyto otvory budou rovněž zevnitř osazeny větracím sítem a z vnější strany pak protidešťovou žaluzií. Rozměry objektu objekt místnost s kotli reg.stanice půdorysné rozměry [m] 14 x 5 1,8 x 4,8 11,9 x 4,8 zastavěná plocha [m 2 ] 70 8,64 57,12 obestavěný prostor [m ] Technologie regulační stanice je dvouřadá jednostupňová s teplovodním ohřevem plynu. Pro ohřev jsou použity čtyři závěsné plynové kotle pracující v kaskádě. Zařízení technologie i zařízení elektročásti RS nevyžaduje stálou obsluhu, pouze občasnou kontrolu. Osoby určené k obsluze (osoby poučené) musí být náležitě a prokazatelně proškoleny a obeznámeny s provozním zařízením ČSN Práce elektro v rozvaděči a práce na elektrickém zařízení smí provádět pouze osoba znalá, přezkoušená ze základních elektrotechnických a bezpečnostních předpisů dle vyhlášky 50/ skupina B.

3 Protokol strana Rozhodnutí komise : Na základě shora uvedených charakteristik objektu s přihlédnutím k fyzikálním vlastnostem zemního plynu jsou stanoveny vnější vlivy v jednotlivých prostorech následovně: 1. Regulační stanice dle ČSN článek 21 Prostředí, se stanovuje vnější činitel prostředí AB4, AG2, AH2, AQ2 dle ČSN článek 22 Využití, se stanovuje využití BA4, BC, BEN2 v celém prostoru místnosti regulační stanice Všechny ostatní vnější vlivy jsou dle ČSN čl považovány za normální dle ČSN tabulka 2-NM2 je celý vnitřní prostor místnosti regulační stanice považován za PROSTOR NEBEZPEČNÝ Klasifikace nebezpečných prostorů dle ČSN EN V celém prostoru místnosti regulační stanice je prostředí s nebezpečím výbuchu hořlavých plynů a par ZÓNA 2 (stanovení viz výpočet v příloze) Klasifikace otvorů jako možného jako zdroje úniku dle ČSN EN čl. A.2.1 : typ otvoru A - otvory, nevyhovující charakteristikám B,C,D větrací otvory ve stěnách typ otvoru B typ otvoru D - otvory do venkovního prostoru s nízkou četností otevírání vrata do prostoru regulační stanice - otvory účinně utěsněné prostupové desky pro průchod potrubí a pro průchod kabelů osazené v dělicí stěně mezi regulační stanicí a místností s kotli Vliv otvorů na stupeň úniku ČSN EN tab. A1 pro zónu před otvorem Z2 typ otvoru A sekundární typ otvoru B bez úniku typ otvoru D bez úniku 2. Místnost s kotli dle ČSN článek 21 Prostředí, se stanovuje vnější činitel prostředí AB4, AG2, AH2, AQ2 dle ČSN článek 22 Využití, se stanovuje využití BA4, BC, Všechny ostatní vnější vlivy jsou dle ČSN čl považovány za normální dle ČSN tabulka 2-NM2 je celý vnitřní prostor místnosti s kotli považován za PROSTOR NEBEZPEČNÝ

4 Protokol strana 4. Půdní prostor dle ČSN článek 21 Prostředí, se stanovuje vnější činitel prostředí AB4, AG2, AH2, AQ2 dle ČSN článek 22 Využití, se stanovuje využití BA4, BC, Všechny ostatní vnější vlivy jsou dle ČSN čl považovány za normální dle ČSN tabulka 2-NM2 je celý půdní prostor považován za PROSTOR NEBEZPEČNÝ 4. Venkovní prostor dle ČSN článek 21 Prostředí, se stanovuje vnější činitel prostředí AB, AB8, AD2, AE4, AF2, AN2, AQ2, AR2, AS2 dle ČSN článek 22 Využití, se stanovuje využití BA4, BEN2 Všechny ostatní vnější vlivy jsou dle ČSN čl považovány za normální Klasifikace nebezpečných prostorů dle ČSN EN V prostoru kolem odfukového potrubí je ve tvaru koule o průměru 0,2m prostředí s nebezpečím výbuchu hořlavých plynů a par ZÓNA 2 (stanovení viz výpočet v příloze) 5. Konstrukce objektu skelet střecha C1 C2

5 Protokol strana 5 FYZIKÁLNÍ VLASTNOSTI PLYNU název : zemní plyn ( ČSN ) měrná hmotnost : 0,717 0,804 kg/m obsah metanu : min 85% objemu obsah inertů (N 2 + CO 2 ) : 7 % objemu obsah veškeré síry : max. 100 mg/m horní mez výbušnosti : 15 % dolní mez výbušnosti : 5 % bod vznícení : 640 C zápalná teplota : 540 C obsah etanu a vyšších uhlovodíků : max 9,1 % objemu obsah sirovodíku : max 6 mg /m výhřevnost : min,84 MJ/m teplotní třída : T1 (nad 450 C) skupina výbušnosti : II podskupina A Charakteristika : Zemní plyn je plynná látka lehčí než vzduch proto při úniku stoupá do prostoru pod strop regulační stanice. Ve směsi se vzduchem (v odpovídajícím poměru) vzniká výbušná směs. Zemní plyn není jedovatý, je nedýchatelný. Pro snadné objevení případného úniku je plyn doplňován odorantem (zapáchající látka). Přílohy : č.1 Stanovení max.rychlosti úniku plynu č.2 Určení nebezpečných prostorů dle ČSN EN č. Výkres rozsahu nebezpečných zón

6 Protokol strana 6 Příloha č.1 Stanovení maximální rychlosti úniku zemního plynu z technologického zařízení a odfukového potrubí RS Pro výpočet maximální rychlosti sekundárních úniků byly použity údaje z publikace API č (American Petroleum Institute), která dle výsledků opakovaných měření stanovuje zdroje a množství úniku zemního plynu na plynárenských technologických zařízeních. Zdroje úniku: Zdroje úniku jsou stanoveny pro technologické zařízení s využitím shora uvedeného předpisu API. Pro výpočty jsou uvažovány 4 typy možných zdrojů úniku. spoje : přírubové a závitové spoje, šroubení, O kroužky atd. armatury : armatury s otočným vřetenem potrubí s otevřeným koncem : ukončení armatur, které je otevřeno do atmosféry ostatní : pojistné ventily, páky bezpečnostních rychlouzávěrů, poklopy, víka apod. Průměrný emisní faktor : Je stanoven s využitím API následovně : spoje : 0,008 lb/den tj. 2, kg/s armatury : 0,106 lb/den tj. 5, kg/s potrubí s otevřeným koncem : 0,0107 lb/den tj. 5, kg/s ostatní : 0,2870 lb/den tj. 1, kg/s Tabulka možných zdrojů úniku technologického zařízení v místnosti regulační stanice Zdroje úniku Počet zdrojů úniku Průměrný emisní faktor (kg/s) Celkový únik (kg/s) Spoje 280 2, , Armatury 6 5, , Ostatní 27 1, , Celkem 6, Celková rychlost úniku: = 6, kg/s dt max

7 Protokol strana 7 Odfukové potrubí RS Zdroje úniku Počet zdrojů úniku Průměrný emisní faktor (kg/s) Celkový únik (kg/s) Potrubí s otevřeným koncem 5, , Celková rychlost úniku: = 1, kg/s dt Upozornění: max Celkové rychlosti úniku plynu byly stanoveny pro normální provozní podmínky dle ČSN EN , čl.2.8. To znamená, že výše uvedené hodnoty neplatí pro neobvyklé a havarijní stavy a pro vypouštění tlakového systému.

8 Protokol strana 8 Příloha č.2 Určení nebezpečných prostorů dle ČSN EN Místnost regulační stanice Stupeň úniku na technologickém zařízení sekundární čl.2.6. (za normálního provozu je vznik úniku nepravděpodobný) Typ větrání přirozené čl.b.1 v obvodovém zdivu místnosti regulace tlaku plynu instalovány 8 ks spodních otvorů o rozměrech 0, x 0,45 m a 8 ks horního větracího otvoru o rozměrech 0, x 0,8 m. Spolehlivost větrání dobrá čl. B.5 Výpočet počtu výměn vzduchu za hodinu (C) Plocha spodního větracího otvoru (S) 0,15 m 2 Koeficient snížení plochy mřížkou (k 1 ) 0,7 Počet větracích otvorů (n) 8 Předpokládaná rychlost proudění (v) 0,5 m/s Celkový větratelný objem (V 0 ) 170 m Celková rychlost průtoku čerstvého vzduchu: dv c S k v n 0,15 0,7 0,5 8, = m / 1 = = & s dt Počet výměn čerstvého vzduchu za jednotku času: dvc 1 dt,78 10 C = = = 2,22 10 V 170 Výpočet pro zjištění stupně větrání 0 / s = & 8,0/ h Pro odhad stupně větrání použijeme výpočtu dle čl.b. ČSN EN Dle tohoto výpočtu stanovíme hypotetický objem V z a dobu přetrvávání výbušné atmosféry t. Charakteristiky úniku Hořlavá látka zemní plyn Dolní mez výbušnosti (LEL) 0,05 kg/m (5 % obj.) Stupeň úniku sekundární Bezpečnostní koeficient (k) 0,5 Rychlost úniku dt max 6, kg/s Počáteční koncentrace hořlavé látky 100% Charakteristiky větrání

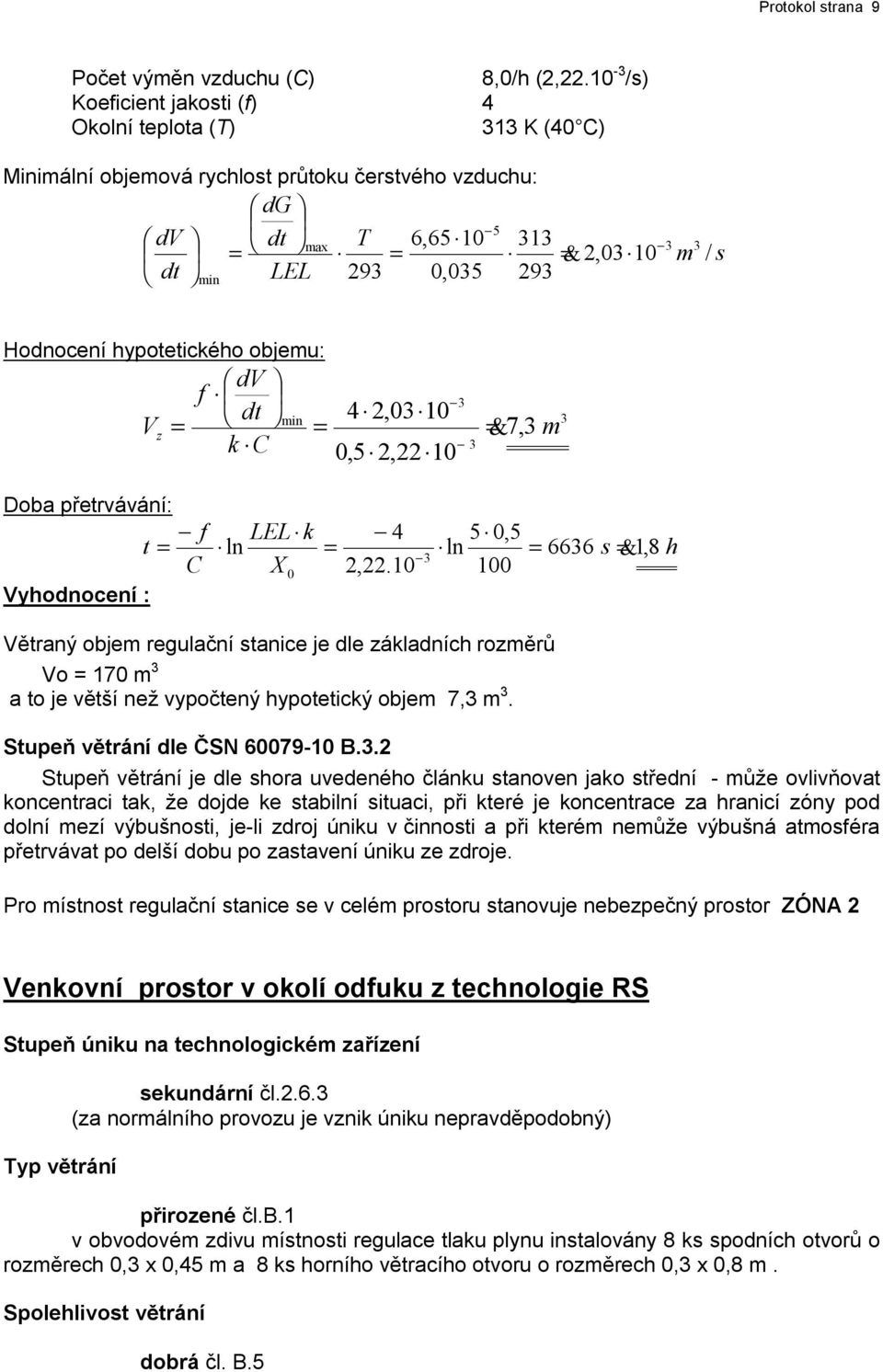

9 Protokol strana 9 Počet výměn vzduchu (C) 8,0/h (2, /s) Koeficient jakosti (f) 4 Okolní teplota (T) 1 K (40 C) Minimální objemová rychlost průtoku čerstvého vzduchu: 5 dv dt max T 6, = = = & dt LEL 29 0,05 29 min 2,0 10 m / s Hodnocení hypotetického objemu: dv f dt 4 2,0 10 V z = = = & 7, k C 0,5 2,22 10 min Doba přetrvávání: f LEL k 4 5 0,5 t = ln = ln = 666 s = & 1, 8 h C X0 2, Vyhodnocení : Větraný objem regulační stanice je dle základních rozměrů Vo = 170 m a to je větší než vypočtený hypotetický objem 7, m. Stupeň větrání dle ČSN B..2 Stupeň větrání je dle shora uvedeného článku stanoven jako střední - může ovlivňovat koncentraci tak, že dojde ke stabilní situaci, při které je koncentrace za hranicí zóny pod dolní mezí výbušnosti, je-li zdroj úniku v činnosti a při kterém nemůže výbušná atmosféra přetrvávat po delší dobu po zastavení úniku ze zdroje. Pro místnost regulační stanice se v celém prostoru stanovuje nebezpečný prostor ZÓNA 2 m Venkovní prostor v okolí odfuku z technologie RS Stupeň úniku na technologickém zařízení Typ větrání sekundární čl.2.6. (za normálního provozu je vznik úniku nepravděpodobný) přirozené čl.b.1 v obvodovém zdivu místnosti regulace tlaku plynu instalovány 8 ks spodních otvorů o rozměrech 0, x 0,45 m a 8 ks horního větracího otvoru o rozměrech 0, x 0,8 m. Spolehlivost větrání dobrá čl. B.5

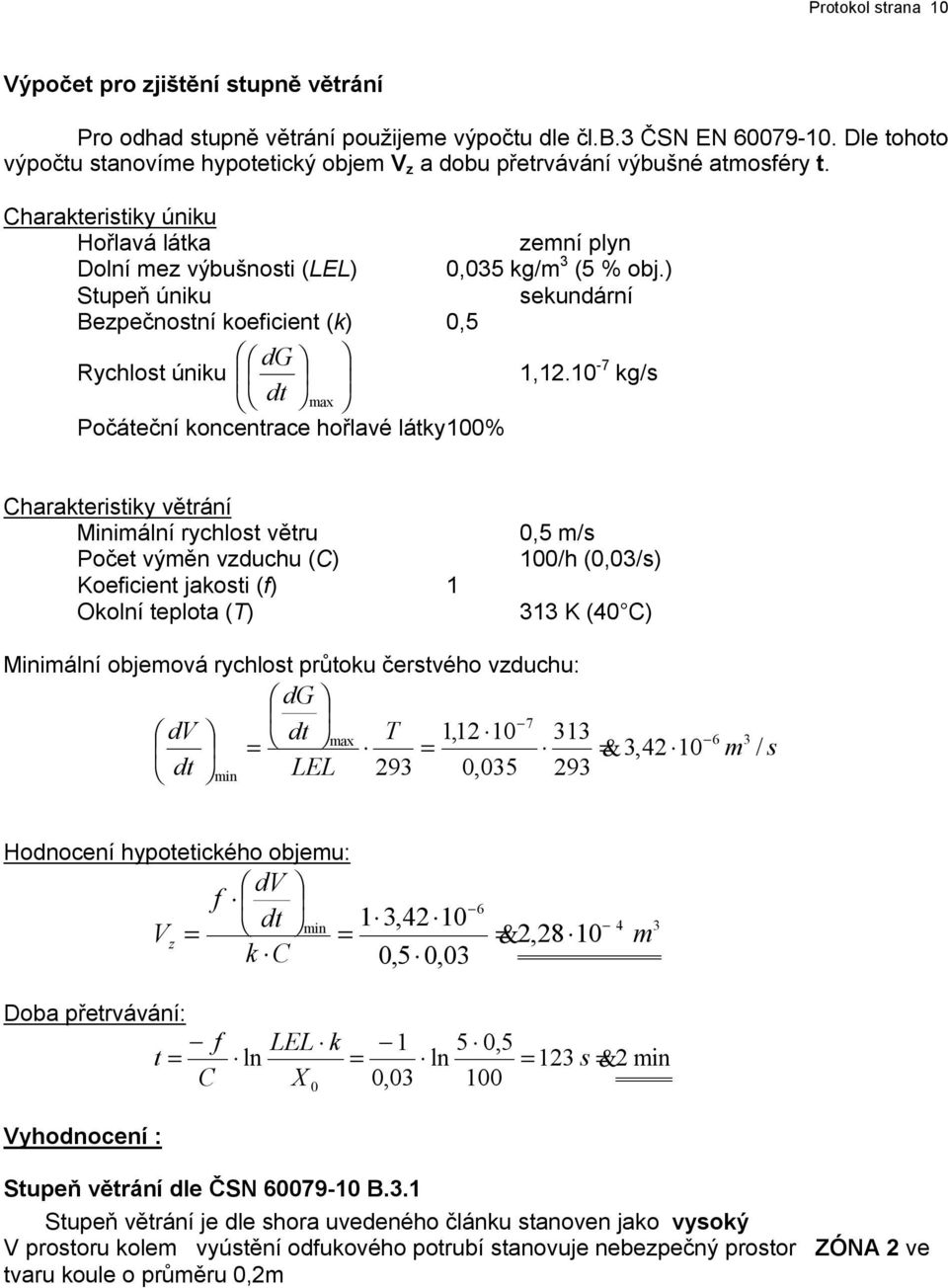

10 Protokol strana 10 Výpočet pro zjištění stupně větrání Pro odhad stupně větrání použijeme výpočtu dle čl.b. ČSN EN Dle tohoto výpočtu stanovíme hypotetický objem V z a dobu přetrvávání výbušné atmosféry t. Charakteristiky úniku Hořlavá látka zemní plyn Dolní mez výbušnosti (LEL) 0,05 kg/m (5 % obj.) Stupeň úniku sekundární Bezpečnostní koeficient (k) 0,5 Rychlost úniku dt max 1, kg/s Počáteční koncentrace hořlavé látky 100% Charakteristiky větrání Minimální rychlost větru Počet výměn vzduchu (C) Koeficient jakosti (f) 1 Okolní teplota (T) 0,5 m/s 100/h (0,0/s) 1 K (40 C) Minimální objemová rychlost průtoku čerstvého vzduchu: 7 dv dt max T 1, = = = & dt LEL 29 0,05 29 min, m / s Hodnocení hypotetického objemu: dv f dt 1,42 10 V z = = k C 0,5 0,0 6 min 4 2,28 10 = & m Doba přetrvávání: f LEL k 1 5 0,5 t = ln = ln = 12 s = & 2 min C X 0,0 100 Vyhodnocení : 0 Stupeň větrání dle ČSN B..1 Stupeň větrání je dle shora uvedeného článku stanoven jako vysoký V prostoru kolem vyústění odfukového potrubí stanovuje nebezpečný prostor ZÓNA 2 ve tvaru koule o průměru 0,2m
