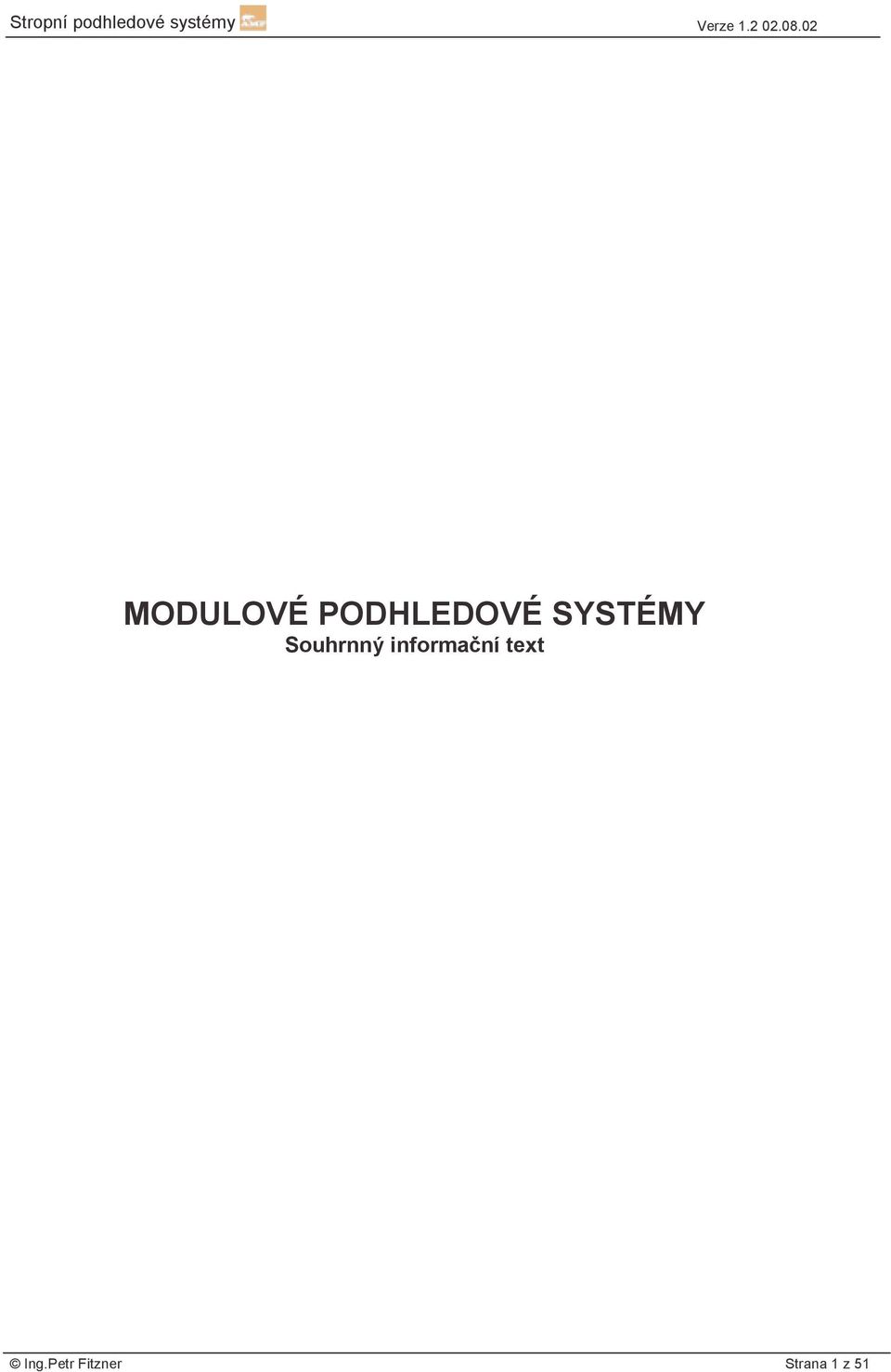

1 MODULOVÉ PODHLEDOVÉ SYSTÉMY Souhrnný informační text Ing.Petr Fitzner Strana 1 z 51

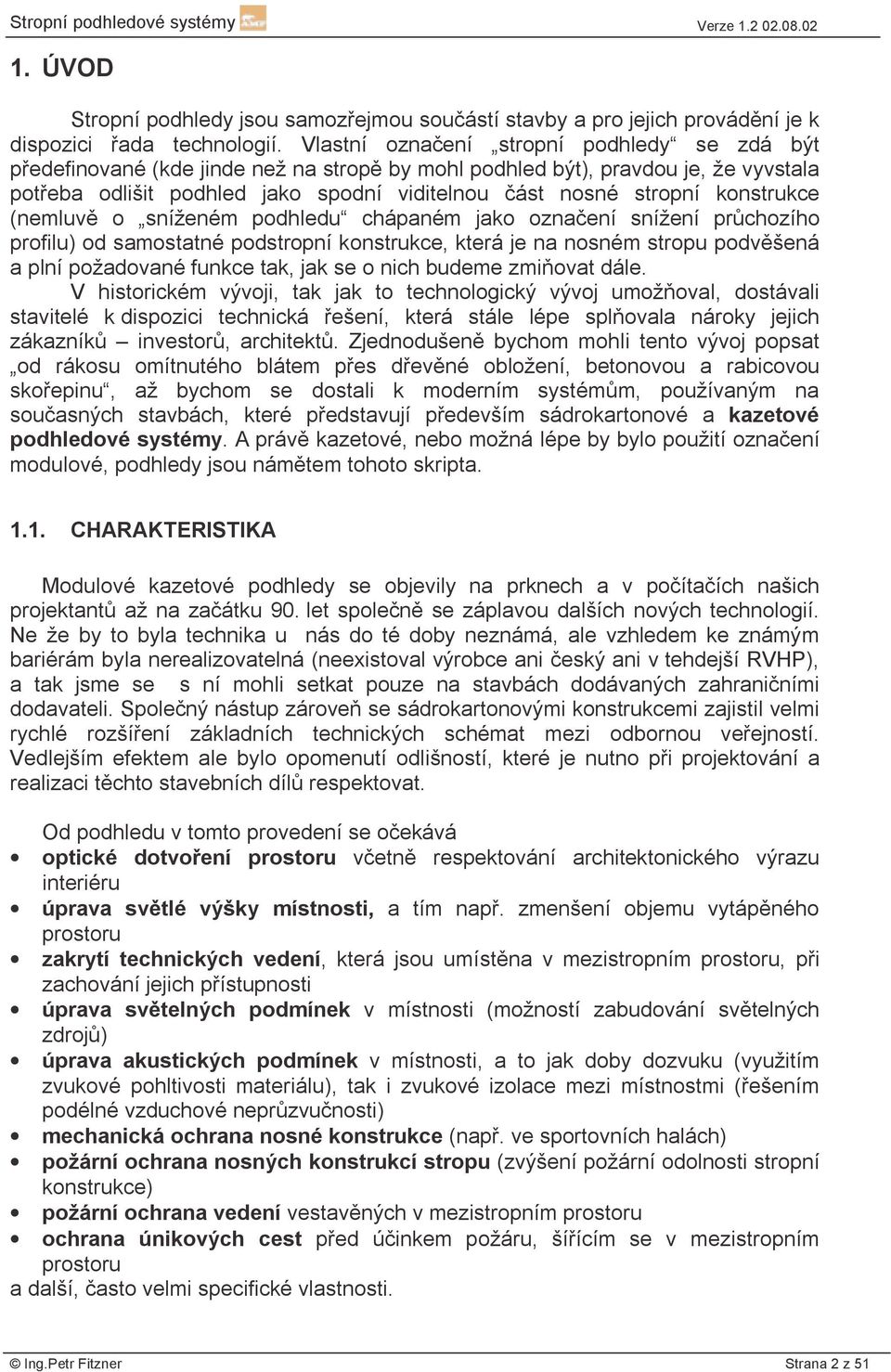

2 1. ÚVOD Stropní podhledy jsou samozřejmou součástí stavby a pro jejich provádění je k dispozici řada technologií. Vlastní označení stropní podhledy se zdá být předefinované (kde jinde než na stropě by mohl podhled být), pravdou je, že vyvstala potřeba odlišit podhled jako spodní viditelnou část nosné stropní konstrukce (nemluvě o sníženém podhledu chápaném jako označení snížení průchozího profilu) od samostatné podstropní konstrukce, která je na nosném stropu podvěšená a plní požadované funkce tak, jak se o nich budeme zmiňovat dále. V historickém vývoji, tak jak to technologický vývoj umožňoval, dostávali stavitelé k dispozici technická řešení, která stále lépe splňovala nároky jejich zákazníků investorů, architektů. Zjednodušeně bychom mohli tento vývoj popsat od rákosu omítnutého blátem přes dřevěné obložení, betonovou a rabicovou skořepinu, až bychom se dostali k moderním systémům, používaným na současných stavbách, které představují především sádrokartonové a kazetové podhledové systémy. A právě kazetové, nebo možná lépe by bylo použití označení modulové, podhledy jsou námětem tohoto skripta CHARAKTERISTIKA Modulové kazetové podhledy se objevily na prknech a v počítačích našich projektantů až na začátku 90. let společně se záplavou dalších nových technologií. Ne že by to byla technika u nás do té doby neznámá, ale vzhledem ke známým bariérám byla nerealizovatelná (neexistoval výrobce ani český ani v tehdejší RVHP), a tak jsme se s ní mohli setkat pouze na stavbách dodávaných zahraničními dodavateli. Společný nástup zároveň se sádrokartonovými konstrukcemi zajistil velmi rychlé rozšíření základních technických schémat mezi odbornou veřejností. Vedlejším efektem ale bylo opomenutí odlišností, které je nutno při projektování a realizaci těchto stavebních dílů respektovat. Od podhledu v tomto provedení se očekává optické dotvoření prostoru včetně respektování architektonického výrazu interiéru úprava světlé výšky místnosti, a tím např. zmenšení objemu vytápěného prostoru zakrytí technických vedení, která jsou umístěna v mezistropním prostoru, při zachování jejich přístupnosti úprava světelných podmínek v místnosti (možností zabudování světelných zdrojů) úprava akustických podmínek v místnosti, a to jak doby dozvuku (využitím zvukové pohltivosti materiálu), tak i zvukové izolace mezi místnostmi (řešením podélné vzduchové neprůzvučnosti) mechanická ochrana nosné konstrukce (např. ve sportovních halách) požární ochrana nosných konstrukcí stropu (zvýšení požární odolnosti stropní konstrukce) požární ochrana vedení vestavěných v mezistropním prostoru ochrana únikových cest před účinkem požáru, šířícím se v mezistropním prostoru a další, často velmi specifické vlastnosti. Ing.Petr Fitzner Strana 2 z 51

3 Z tohoto krátkého výčtu požadovaných parametrů je jasně znát, že se jedná o konstrukce, které musí zajišťovat komplexnost řešení ve spojení optické dokonalosti s požadovanými technickými parametry. Z tohoto důvodu nabízí výrobci nejenom širokou škálu provedení povrchu kazet, ale i materiálových variant, které svými vlastnostmi a technickými možnostmi nejlépe splňují požadovanou kombinaci technických požadavků uživatele. Podhledová konstrukce modulového typu se vždy skládá ze dvou částí, které spolu úzce spolupracují:! kovové (ocelové) nosné konstrukce, která zajišťuje statickou funkci stavebního dílu, jeho stabilitu, zabezpečuje přenos veškerého zatížení z konstrukce podhledu na nosné konstrukce (zcela úmyslně nespecifikujeme na nosnou konstrukci stropu, neboť jak dále uvidíme, může být všechno úplně jinak)! výplňových desek (kazet, panelů), které jednak zabezpečují celistvost podhledu, jednak poskytují podhledu jeho architektonické a stavebně technické vlastnosti, a to provedením hrany, a tím konstrukčními možnostmi provedení podhledu formátem provedením povrchu strukturou, barvou zvukovou pohltivostí a/nebo neprůzvučností požárně-technickými parametry (hořlavostí apod.) mechanickou odolností odolností proti vlhkosti, případně proti korozi. Pouze účinným spojením a spoluprací těchto dvou prvků nosné konstrukce a desky vzniká podhledová konstrukce, která je schopna plnit požadavky uživatele. V rámci technického vývoje se potom vyprofilovala technická charakteristika těchto podhledových systémů: - jedná se o lehkou nepochozí konstrukci, jejíž díly jsou navrhovány tak, aby respektovaly maximální plošnou hmotnost 50 kg/m 2 a toto zatížení účinně přenesly do nosných konstrukcí stavby i v případě, že jeden z nosných prvků ztratí svou nosnou funkci (viz DIN ) - vyznačuje se modulovou koncepcí konstrukční díly se vyrábějí v modulech, které umožňují jejich univerzální kombinovatelnost, tím snadnou montáž a relativně jednoduchá pravidla návrhu a konstrukce; současně je unifikovaná řada doplňků (svítidel, anemostatů apod.); standardem je formát 600x600 (v SRN 625x625 mm) a jeho násobky či celé díly (1200x600,1200x300), nabídka výrobců ale samozřejmě zahrnuje jakýkoli jiný formát - díly jsou dodávány ve finální povrchové úpravě, a to jak konstrukce, tak desky; standardem je bílá podobná RAL 9010 (nevstoupíš dvakrát do stejné řeky a nenajdeš dva výrobce se stejnou RAL 9010). A tak jsme dospěli k nejdůležitějšímu rozdílu, kterým se tyto systémy odlišují od jiných konstrukcí přístupu k jejich navrhování a provádění. Tím, že je k dispozici modulový konstrukční systém, musí se s tímto aspektem počítat již od samého počátku navrhování konstrukce objektu. Projektant nosné konstrukce musí počítat s tím, že na jím navržený stropní díl se bude zavěšovat podhled, jehož možnosti upevnění jsou dány právě zvoleným modulem a technologiemi kotvení. Jakékoli improvizování ve stadiu montáže jednak přináší možnost, že konstrukce nebude spolehlivá, jednak zásadně ovlivňují celkovou cenu stavby. Projektant elektro musí znát modul a možnosti instalování jeho osvětlovacích těles do konstrukce podhledu. Stejně tak projektant vzduchotechniky musí respektovat Ing.Petr Fitzner Strana 3 z 51

4 možnosti osazení vyústek vzduchotechniky. Všechny tyto činnosti musí být vzájemně koordinovány, aby výsledek byl zcela jednoznačný a realizovatelný. Víme, jaká je skutečnost v projektu - diagonála v místnosti s označením Podhledová konstrukce viz výrobní dokumentace dodavatele. Tato technologie by měla přicházet na stavbu jako poslední všechny díly jsou finálně povrchově upravené a ve většině případů nepřichází v úvahu provádění dodatečných úprav povrchů na stavbě (na rozdíl např. od sádrokartonu). V ideálním případě jsou místnosti vymalovány a po instalaci podhledu se pouze pokládají podlahové krytiny a instaluje se mobiliář nebo stroje a zařízení. Je možné se domnívat, že pouhým respektováním výše uvedených specifik je možné investorovi ušetřit rozpočtové prostředky, nemluvě o nervech, které mohou být při uskutečňování nevyprofilovaných představ devastovány přímo na stavbě MATERIÁLY Jak již bylo dříve zmíněno, pro splnění provozně technických i estetických požadavků uživatele je vhodné nabídnout větší výběr materiálových variant tak, aby volba použitého materiálu mohla být optimalizována. I proto nabízí ve svém programu několik možností Minerální desky představují základní nabídku produktů, umožňující splnit nejen standardní požadavky na řešení podhledu, ale i speciální řešení akustická a především protipožární. Pro konkrétní technické použití je nutno rozlišovat, zda se jedná o desky tvrdé nebo měkké. Tvrdé desky se vyrábějí ze směsi minerální vlny, jílu škrobu a perlitu odléváním technologií podobnou výrobě papíru a jsou svou konzistencí velmi hutné (objemová hmotnost je od 280 kg/m 3 ). Povrchová úprava se provádí ražením, posypem, nástřikem, přitom je použita jako finální povrchová úprava akrylová barva (případně s baktericidní a fungicidní úpravou HYGENA), nebo kašírováním. Nabízejí i v jednoduché konstrukci zvýšení požární odolnosti nosné konstrukce až o R p =120 minut, ve speciálním provedení potom zabezpečí únikové cesty až s EI=90 minut. Tvrdé desky se dodávají - v základním provedení Thermatex (provedení povrchu Fresko,Feinfresko, Saturn, Feingelocht, Feinstratos, Mercure, Star, Schlicht, Laguna) - v ekonomické variantě Ecomin (provedení Planet, Filigran) - ve speciálních provedeních Bavaria/.Net, Ranura a Varioline (frézované dezény pro náročnější uživatele), - v akusticky upraveném provedení Thermacoustic - v omyvatelném provedení Thermaclean (povrch kašírovaný folií). Měkké desky se vyrábějí lisováním minerální vlny do formátu desek, jako povrchová úprava se používá netkaná textilie nakašírovaná na slisované jádro. Takto vyrobená deska je lehká, s vysokými hodnotami zvukové pohltivosti, s nízkými hodnotami neprůzvučnosti a s omezeným Desky Thermatex ve viditelné konstrukci Systém C ve formátu 1200x1200 mm Desky Thermofon ve viditelné konstrukci Systém C ve formátu 600x600 mm Ing.Petr Fitzner Strana 4 z 51

5 použitím v protipožárních konstrukcích. Často se tento typ desek označuje termínem softboard. Jednou z výhod tohoto typu desek je vedle výtečných akustických hodnot i vysoká odolnost vlhkosti a možnost tvarování desek do oblouků. V nabídce jsou měkké desky Thermofon dodávané v řadě barevných odstínů Kovové podhledy Kovové podhledy se vyrábějí jednak z pozinkovaného ocelového plechu, jednak z ušlechtilých materiálů (hliníku, nerezového plechu). Kromě hladkého provedení se dodávají různé varianty perforovaného povrchu (diagonální, pravoúhlé) v různé velikosti (standardní až mikroperforované). Povrchová úprava je od leštěných povrchů (hliník, nerez) přes standardní bílou barvu k nejrůznějším barevným provedením (oblíbená je např. stříbrná metalíza RAL 9006). Řada Metall zahrnuje na celou škálu klasických produktů v různých provedeních povrchu a perforace, známých i od jiných dodavatelů. Speciálním produktem je řada Kombimetall, nabízející podhled s kovovým povrchem podobného vzhledu, na jaký jsme zvyklí u klasických kovových provedení. Oproti nim ale s vynikajícími stavebně-technickými vlastnostmi např. se zvukovou pohltivostí NRC až 0,75 (v perforovaném provedení), neprůzvučností R WL min. 42 db a s požární odolností R p min.117 minut, EI až 90 minut (o požární odolnosti se více hovoří v kapitole 1.6.5). Nabízí se tak ideální řešení pro podhledy jak do komerčních budov, kde je v současné době znát příklon ke kovovým materiálům, tak i pro vysoce technické provozy (např. JE Temelín) Sádrové podhledy Desky Kombimetall v chodbovém Systému F ve formátu 2400x300 mm Jako oživení nabídky dezénů a alternativu pro řešení akustických požadavků (úpravy dozvuku v místnosti) je možné považovat sádrové (lépe sádrokartonové) desky Gips. Jsou obdobou nabídky výrobců sádrokartonu s tím rozdílem, že svým pojetím zapadají do koncepce kazetových podhledů jsou formátovány do standardních modulů, kombinovatelné s obvyklými nosnými konstrukcemi, s konečnou povrchovou úpravou (včetně posypu v provedení Rilievo) a se širokou paletou provedení hran Dřevěné podhledy jsou opět ozvláštněním nabídky především z hlediska struktury povrchu a barevnosti. Dřevovláknité desky Fibracoustic z jemné dřevěné vlny pojené bílým (varianta Weisszement) nebo šedým cementem (Grauzement) v řadě barevných povrchových úprav (přírodní Weisszement natur nebo podle vzorníku RAL případně i zvláštních Engelshaar blau, Kupfer Mirage a dalších) nabízejí nevšední vzhled, vysokou mechanickou odolnost a velmi dobré akustické vlastnosti. Proto se objevují v projektech jak reprezentativních prostor, tak i např. sportovních hal či plaveckých bazénů. Desky Gips ve viditelné konstrukci Systém C ve formátu 600x600 mm Ing.Petr Fitzner Strana 5 z 51

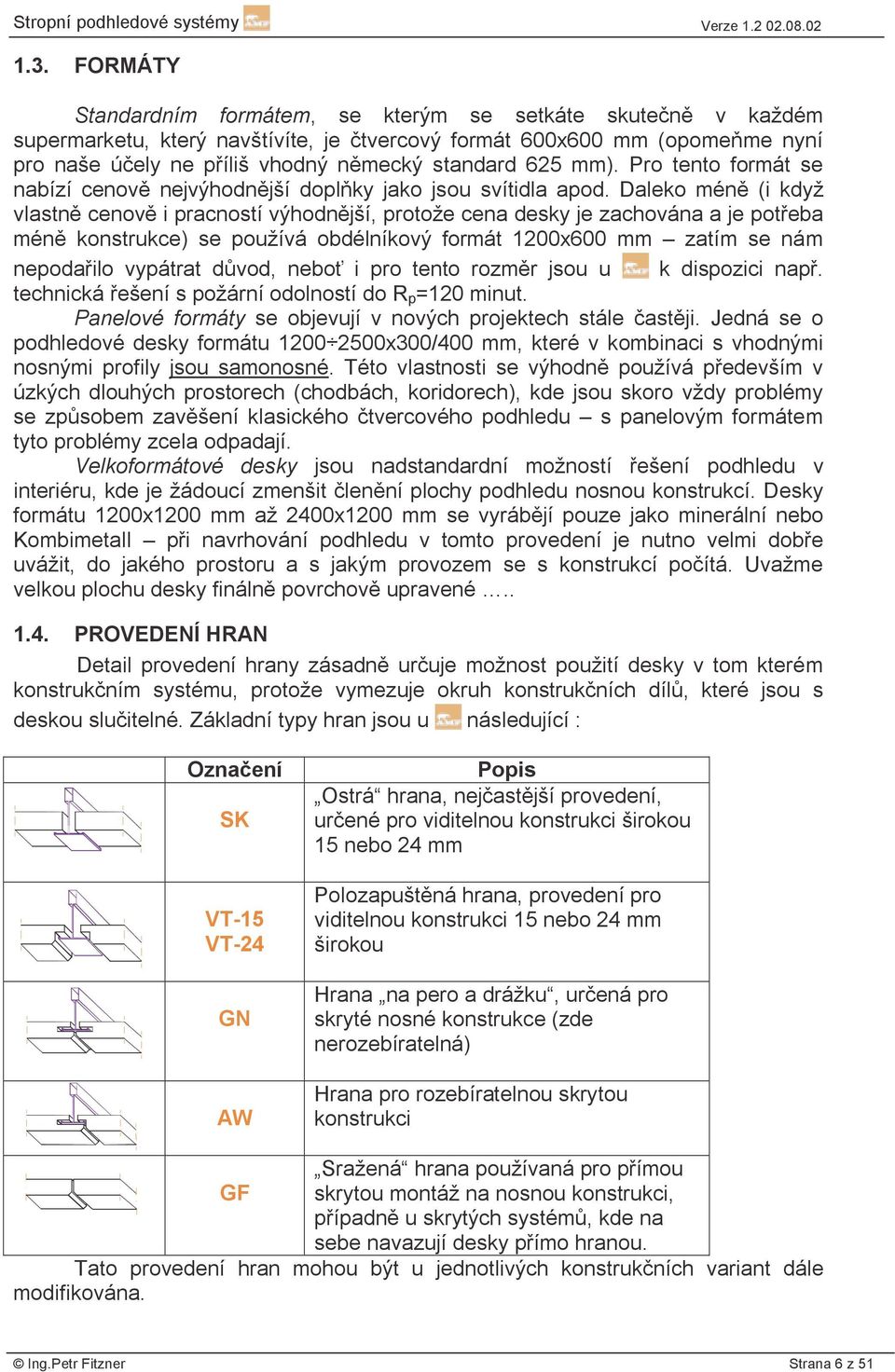

6 1.3. FORMÁTY Standardním formátem, se kterým se setkáte skutečně v každém supermarketu, který navštívíte, je čtvercový formát 600x600 mm (opomeňme nyní pro naše účely ne příliš vhodný německý standard 625 mm). Pro tento formát se nabízí cenově nejvýhodnější doplňky jako jsou svítidla apod. Daleko méně (i když vlastně cenově i pracností výhodnější, protože cena desky je zachována a je potřeba méně konstrukce) se používá obdélníkový formát 1200x600 mm zatím se nám nepodařilo vypátrat důvod, neboť i pro tento rozměr jsou u k dispozici např. technická řešení s požární odolností do R p =120 minut. Panelové formáty se objevují v nových projektech stále častěji. Jedná se o podhledové desky formátu x300/400 mm, které v kombinaci s vhodnými nosnými profily jsou samonosné. Této vlastnosti se výhodně používá především v úzkých dlouhých prostorech (chodbách, koridorech), kde jsou skoro vždy problémy se způsobem zavěšení klasického čtvercového podhledu s panelovým formátem tyto problémy zcela odpadají. Velkoformátové desky jsou nadstandardní možností řešení podhledu v interiéru, kde je žádoucí zmenšit členění plochy podhledu nosnou konstrukcí. Desky formátu 1200x1200 mm až 2400x1200 mm se vyrábějí pouze jako minerální nebo Kombimetall při navrhování podhledu v tomto provedení je nutno velmi dobře uvážit, do jakého prostoru a s jakým provozem se s konstrukcí počítá. Uvažme velkou plochu desky finálně povrchově upravené PROVEDENÍ HRAN Detail provedení hrany zásadně určuje možnost použití desky v tom kterém konstrukčním systému, protože vymezuje okruh konstrukčních dílů, které jsou s deskou slučitelné. Základní typy hran jsou u následující : Označení SK VT-15 VT-24 GN AW Popis Ostrá hrana, nejčastější provedení, určené pro viditelnou konstrukci širokou 15 nebo 24 mm Polozapuštěná hrana, provedení pro viditelnou konstrukci 15 nebo 24 mm širokou Hrana na pero a drážku, určená pro skryté nosné konstrukce (zde nerozebíratelná) Hrana pro rozebíratelnou skrytou konstrukci Sražená hrana používaná pro přímou GF skrytou montáž na nosnou konstrukci, případně u skrytých systémů, kde na sebe navazují desky přímo hranou. Tato provedení hran mohou být u jednotlivých konstrukčních variant dále modifikována. Ing.Petr Fitzner Strana 6 z 51

7 1.5. SYSTÉMY Kombinací podhledových desek a odpovídající nosné kovové konstrukce je možno řešit konkrétní technická zadání tak, aby nejlépe odpovídala představám uživatele po estetické stránce při splnění všech technických požadavků. Konstrukčních variant je k dispozici celá řada, uveďme si dále alespoň výběr z nich Viditelná konstrukce Nejčastěji používaný konstrukční systém je označovaný jako Systém C. Využívá nosné konstrukce, skládající se z viditelných kovových profilů šířky 15 nebo 24 mm, do které jsou desky podhledu s hranami v provedení SK nebo VT volně vkládány. Každá deska podhledu je volně vyjímatelná a instalace v mezistropním prostoru jsou v libovolném místě přístupné. Vzhledem k C-PQ C-DF tomu, že díly nosné konstrukce jsou přísně C-SoS resp. C-SoH modulární a navzájem se do sebe zaklapávají, C- PQ C- RWL je montáž relativně jednoduchá a výsledek C-PQ velmi spolehlivý. Pro tento systém je k dispozici nejvíce možností technických řešení včetně C-PH375 e = 156,25 mm resp. C-PH360 e = 150,00 mm protipožárních s vysokou požární odolností. Používají se desky jak ve standardních formátech (ve všech materiálových provedeních), tak i ve formátech panelových (do rozměru 1800x300 mm) a velkých formátech (do rozměru 2400x1200 mm). Při použití desek s VT hranou, případně desek Bavaria, Ranura a Varioline je výsledný efekt velmi plastický a uspokojí i velmi náročného zákazníka. V provedení F-30 mono nabízí řešení podhledu s požární odolností EI=30 minut pro zatížení požárem shora i zdola. rozměr rastru -Xzávislé na výstavbě nosné konstrukce Deska AMF max mm rozměr rastru -Y Skrytá nosná konstrukce e Oč více opticky atraktivní, o to více realizačně náročnější konstrukční varianta podhledu. Díky tomu, že nosné prvky nejsou navzájem přímo konstrukčně vázány, klade toto řešení vysoké nároky na technickou přípravu a zručnost provádějící firmy. K dispozici jsou 4 základní varianty : Systém A desky nevyjímatelné používá desky v provedení hrany GN/GN. Je jedním ze systémů, kde není přístup do mezistropního prostoru zajištěn kdekoli v ploše podhledu. Plocha podhledu je členěna pouze spárami mezi deskami. Systém A desky vyjímatelné používá desky v provedení hrany AW/GN. Toto řešení již umožňuje přístup do mezistropního prostoru, na rozdíl od předcházející varianty nemá tento systém požární odolnost. Opticky je identický s předcházejícím. Ing.Petr Fitzner Strana 7 z 51

8 Systém B nárazuvzdorný podhled výhradně používá desky -Fibracoustic v provedení hrany GF/GF a jako jediný ze systémů je prováděn přímou montáží na nosnou konstrukci. Jeho určení je zvláštní jak název napovídá, je určen pro sportovní sály pro míčové hry, kde jsou na podhled kladeny zvláštní požadavky na odolnost nárazu míče. Systém E naklapávací podhled naopak výhradně používá kovové kazety, naklapávané do nosných profilů. Jedná se o velmi elegantní řešení pro použití i ve vnějším prostředí, operačních sálech apod. Všechny desky jsou vyjímatelné, kovový povrch umožňuje účinnou údržbu, při požadavku na prachotěsnost je možné zatěsnit spáry mezi kazetami silikonem nebo akrylem. E-KP 360 max.1200 mm Rozměr rastru -X- Dop.Nonius, event.s10 příp. E-PH360/375 Dos/DoH E-KV AMF stropní deska max.1250 mm E-KRF Rozměr rastru -Y- E-RWU Chodbový systém Pro úzké dlouhé prostory je určen Systém F. Využívá desky v panelovém formátu s hranami v provedení SK/SK, VT/SK, AW/SK nebo GN/SK, kombinované s vhodně dimenzovanými nosnými profily. Tato konstrukce je osazena pouze na okrajové stěnové profily, není zavěšena, a proto je ideálním řešením pro chodby, které jsou nejen komunikačním prostorem, ale často jsou zde vedeny páteřní rozvody technických vedení v podlaží. Řešení pro šířku chodby do 2500 mm je triviální s použitím základních systémových prvků, přitom jak desky tak nosné profily je možno objednat na míru. V širších chodbách se potom podhled kombinuje např. se sádrokartonovým okrajem. Návrh, stejně jako montáž, je velmi efektivní a rychlý. Speciální varianty protipožární podhled F-30 dual, příp. F-90 dual v odnímatelném nebo odklopném provedení nabízejí zabezpečení únikových/zásahových cest na dobu 30 příp. 90 minut proti účinkům požáru, šířícího se v mezistropním prostoru Paralelní rastrové systémy Tato skupina podhledových systémů využívá jako základní stavební prvek speciální konstrukční díl nosný profil s průřezem ve tvaru Π. K tomuto profilu šířky 50,75,100,125 nebo 150 mm, označovanému jako Π profil, širokopatkový profil (německy Bandrasterprofil) je možno upevnit mobilní příčky zcela spolehlivě a s plnou zárukou dodržení statických i akustických parametrů (přeslechů mezi sousedícími místnostmi). Použitím Ing.Petr Fitzner Strana 8 z 51

9 tohoto profilu je v konstrukci podhledu vytvořena dostatečně tuhá konstrukce, která zajistí přenesení veškerých zatížení od příčky do okolních svislých konstrukcí. Způsob řešení pásů mezi jednotlivými nosnými profily potom odlišuje jednotlivé subsystémy: Systém G umožňuje použít širokopatkový profil i ve směru příčném na nosný profil, vytváří tak čtvercová nebo obdélníková pole, která se vyplňují buď velkoformátovými deskami (1200x1200 mm), nebo deskami v panelovém formátu se skrytou nosnou konstrukcí (provedení hrany AW/SK nebo GN/SK, příp. AW/VT a GN/VT). Systém H kombinuje širokopatkový profil s příčnou viditelnou konstrukcí šířky 24 mm a deskami s provedením hrany SK/SK nebo VT/VT. Systém I používá desky v panelovém formátu s příčnou konstrukcí vloženou do desky (provedení hrany AW/SK nebo GN/SK) Existuje ale řada technických zadání, která kladou další požadavky z hlediska funkčnosti a provozní spolehlivosti a kde je vhodné poohlédnout se po dalších možnostech řešení. Jednou z takových vybraných oblastí je řešení podhledů, či vlastně kompletních interiérů, v komerčních administrativních budovách určených pro následný pronájem prostor jednotlivým uživatelům. Nájemce v takových budovách očekává - vysoký technický standard služeb - vysokou kvalitu a rychlost řešení jeho požadavků na případné technické úpravy podle potřeb interní organizační struktury firmy - vysoký uživatelský komfort pracovního prostředí se zajištěním potlačení rušivých vlivů z okolí. Zkrátka očekává, že v pronajatých prostorech bude moci jeho firma podávat optimální výkony a náklady na nájemné se skutečně zúročí. Investor potom stojí před rozhodnutím: použít standardní řešení kazetového podhledu s tím, že každá změna dispozice znamená relativně velkou investici (stávající dělící konstrukce a část podhledu se musí demontovat, přitom není možno počítat se znovuvyužitím tohoto materiálu), nebo použít jiné řešení. A tímto řešením je použití paralelních rastrových systémů. S paralelními rastrovými systémy je možné zajistit - plnou flexibilitu dispozice podlaží včetně komfortu pro uživatele změna rozdělení podlaží představuje relativně jednoduché rozmontovaní a zpětné smontování stávajících konstrukcí rychle a efektivně - zajištěný přístup do mezistropního prostoru pro případné opravy či úpravy - garanci zachování technických parametrů konstrukcí a vysokou provozní spolehlivost - v provedení F-30 dual požární odolnost shora i zdola 30 minut. K zvážení je samozřejmě vyhodnocení investičních a provozních nákladů standardního řešení a řešení s paralelními rastrovými systémy. Pro porovnáni jsme si dovolili připravit příklad pronajímané plochy 1000 m 2 s členěním na místnosti 5x6 m, provedené v prvním případě klasickým způsobem (viditelná konstrukce + sádrokartonnové příčky 2x opláštěné dotažené až Celkové náklady Porovnání výhodnosti použití standardního "C" a paralelního rastrového "H/I" podhledového systému rok 2.rok 3.rok 4.rok 5.rok 6.rok 7.rok 8.rok 9.rok 10.rok 11.rok 12.rok Inv.náklady C Podhled C Příčky C Celkem C Inv.nákladyH Podhled H Příčky H Celkem H Období Ing.Petr Fitzner Strana 9 z 51

10 k úrovni nosného stropu), ve druhém případě se Systémem H v modulu 1200 mm s akustickou úpravou, s mobilními příčkami dotaženými ke spodní úrovni podhledu. Přiložený graf vývoje nákladů v čase ukazuje, že klasické řešení má nízké investiční náklady, avšak provozní náklady v čase (i vlivem inflačních tlaků) stoupají. U Systému H jsou naopak investiční náklady relativně vysoké, přitom provozní náklady jsou nízké, takže v našem případě po uplynutí 10. roku provozu dochází k vyrovnání celkových nákladů a poté se ukazuje standardní řešení jako méně výhodné. V našich podmínkách není tento vývoj tak markantní jako např. v SRN, kde podíl mzdových nákladů na celkových nákladech je daleko vyšší, a z tohoto důvodu je tento vývoj ještě urychlen. Uvedený příklad je samozřejmě velmi zjednodušen, nerespektuje totiž především jednu základní věc : použitím pokročilejší technologie je možné zvýšit bonitu pronajímaného prostoru a za nabízenou jednotku plochy požadovat vyšší nájemné. To ukazuje celkový trend vývoje v Evropě, kde se toto řešení stává standardem. Domníváme se proto, že v řadě případů je tedy použití paralelních rastrových systémů více než odůvodnitelné Temperovací podhledy V současnosti převážně využívané systémy udržování tepelné pohody v budově jsou postaveny na využití klimatizačních systémů, upravujících kromě jiného i vlhkost vzduchu, zajišťujících jednak přívod teplého vzduchu pro zvýšení teploty v objektu, jednak odvádění případného přebytečného tepla z pracovních prostor. V řadě případů je ale toto řešení technicky obtížně řešitelné : vzduch je z hlediska technických požadavků jako nosné médium ne zcela optimální. Pro zajištění požadovaných výkonů se objem masy vzduchu, který je nutno udržovat v pohybu, může dostat mimo únosnou mez. K tomu se může následně přidružit i nežádoucí pohyb jemných prachových částic v prostoru, obtížná regulace rozdělení teploty v místnosti, vysoké potřebné rychlosti proudění vzduchu atd.. Je ověřeno, že v případě, kdy vzduchotechnika zajišťuje pouze výměnu vzduchu a regulace teploty je zajištěna jiným způsobem, snižuje se nárok na velikost vzduchotechnických rozvodů až 5x! Ale i v projektech, kde si vzduchotechnika podrží všechny své funkce, může být zajištění přídavného chladícího nebo vytápěcího výkonu žádoucí např. v uzavřených konferenčních místnostech, výpočetních střediscích apod. Systém E poskytuje pro výše uvedené případy technické řešení, které může být pro uživatele jak investora a majitele budovy, tak i pro její každodenní obyvatele velmi zajímavé. V principu se jedná o kombinaci aktivních (chladících, vyhřívacích nebo kombinovaných) podhledových ploch, představovaných stropními deskami Systém E s vestavěnými temperovacími meandry, s pasivními plochami ze standardních desek. Toto řešení umožňuje optimalizovat instalovaný výkon a celkové technické řešení, a jednoduchým způsobem řešit napojení na okolní konstrukce veškeré přířezy, atypické formáty je možno provést v pasivní ploše klasickým zpracováním podhledových desek. Desky podhledu Systému E se dodávají ve dvou provedeních : - -Kombimetall s povrchem v provedení hladkém, perforovaném nebo mikroperforovaném Ing.Petr Fitzner Strana 10 z 51

11 - -Gips v provedení Regula, Globe, Quadrill, a to i ve variantě Rilievo (s jemným posypem) K dispozici jsou dvě možnosti technické koncepce: 1. s použitím viditelné konstrukce Systému C s deskami formátu 600x600 mm, 1200x600 mm 1200x600, s hranami alternativně SK (ostrá hrana) nebo VT (zahloubená hana) 2. s použitím paralelní rastrové konstrukce se širokopatkovými profily Systému I a panelovým formátem desek Kombimetall x300 mm Technický návrh vlastního řešení je vždy individuální a vychází jak z dispozičního řešení objektu, tak ze způsobu využití jednotlivých prostor, rozdělení zdrojů tepla, orientace vůči světovým stranám atd. Chladicí výkon se nabízí v rozmezí od 58 do 84 W/m 2, topný výkon je od 56 do 74 W/m 2, to vše v závislosti na materiálovém provedení. Je možné zvolit jak variantu pouze pro chlazení, pouze pro vytápění a nebo kombinovaný systém. V každém případě se domníváme, že toto je technická novinka, která může být pro řadu právě vytvářených projektů aktuální Protipožární systémy Zajištění požární odolnosti stavebních konstrukcí je téma, se kterým se setkáváme téměř u každého objektu, při každé kolaudaci. Nejen normy, ale i zdravý rozum, radící chránit životy lidí, kteří se v objektu v okamžiku požáru pohybují, nemluvě o ochraně věcných hodnot, vyžadují, aby stavební objekt byl navržen a postaven takovým způsobem, aby při vypuknutí požáru : # byla po určitou dobu zachována nosnost a stabilita konstrukce, tzn. že je vždy snaha oddálit okamžik, kdy se začne konstrukce hroutit # byl omezen rozvoj a šíření ohně a kouře v objektu, takže nejsou ohrožena např. další podlaží, části objektu # bylo omezeno šíření požáru na ostatní objekty; # osoby mohly objekt opustit, nebo být zachráněny jinak; v praxi to znamená, že část prostor je vymezena jako úniková cesta, která je chráněná před účinky požáru a umožňuje účinnou evakuaci obyvatel, pracovníků, pacientů, lékařů apod. # byla brána v úvahu bezpečnost záchranných jednotek na podlaze se nesmí rozlévat hořící nebo horké kapaliny, nesmí se uvolňovat části stropní konstrukce. Tento základní požadavek může být splněn různými protipožárními řešeními, včetně požárních opatření - aktivních, ke kterým se řadí např. sprinklerové systémy - pasivních, využívajících např.speciálních vlastností zabudovaných materiálů (a právě sem řadíme použití podhledů pro ochranu vodorovných konstrukcí a únikových cest) V souvislosti s požárními konstrukcemi se hovoří o požární odolnosti, tzn. schopnosti konstrukce, části konstrukce nebo prvku splňovat požadované funkce (nosnou a/nebo požárně dělící) při daném účinku požáru a po stanovenou dobu. Nesmí být přitom překročeny mezní stavy, tzn. maximální hodnoty důležitých vlastností konstrukcí jako je nosnost ( konstrukce nepadá ), stabilita ( konstrukce se nesklápí, nekroutí, neposunuje ), celistvost ( z konstrukce nevypadávají díly, nevznikají otvory ) Ing.Petr Fitzner Strana 11 z 51

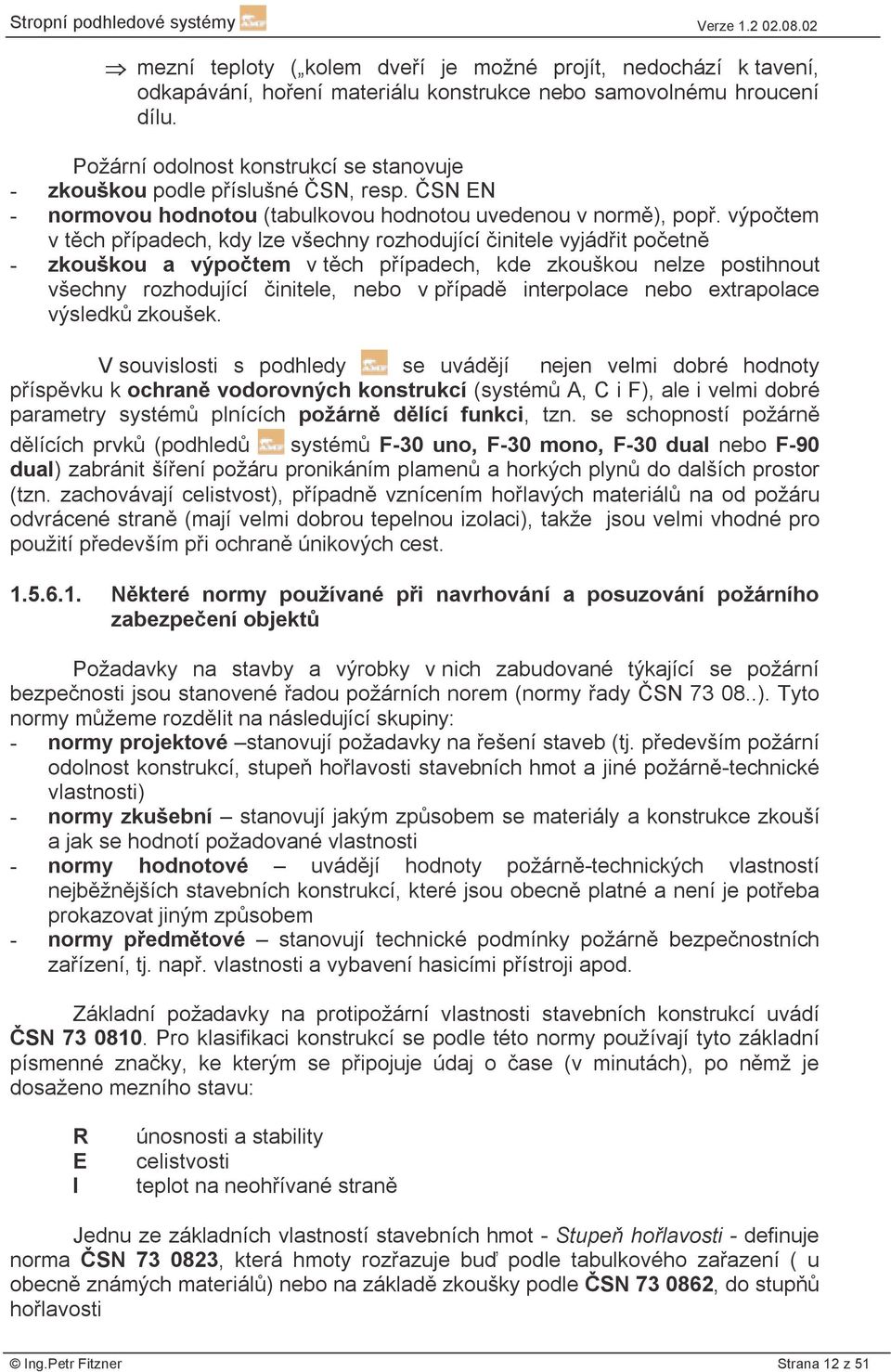

12 mezní teploty ( kolem dveří je možné projít, nedochází k tavení, odkapávání, hoření materiálu konstrukce nebo samovolnému hroucení dílu. Požární odolnost konstrukcí se stanovuje - zkouškou podle příslušné ČSN, resp. ČSN EN - normovou hodnotou (tabulkovou hodnotou uvedenou v normě), popř. výpočtem v těch případech, kdy lze všechny rozhodující činitele vyjádřit početně - zkouškou a výpočtem v těch případech, kde zkouškou nelze postihnout všechny rozhodující činitele, nebo v případě interpolace nebo extrapolace výsledků zkoušek. V souvislosti s podhledy se uvádějí nejen velmi dobré hodnoty příspěvku k ochraně vodorovných konstrukcí (systémů A, C i F), ale i velmi dobré parametry systémů plnících požárně dělící funkci, tzn. se schopností požárně dělících prvků (podhledů systémů F-30 uno, F-30 mono, F-30 dual nebo F-90 dual) zabránit šíření požáru pronikáním plamenů a horkých plynů do dalších prostor (tzn. zachovávají celistvost), případně vznícením hořlavých materiálů na od požáru odvrácené straně (mají velmi dobrou tepelnou izolaci), takže jsou velmi vhodné pro použití především při ochraně únikových cest Některé normy používané při navrhování a posuzování požárního zabezpečení objektů Požadavky na stavby a výrobky v nich zabudované týkající se požární bezpečnosti jsou stanovené řadou požárních norem (normy řady ČSN ). Tyto normy můžeme rozdělit na následující skupiny: - normy projektové stanovují požadavky na řešení staveb (tj. především požární odolnost konstrukcí, stupeň hořlavosti stavebních hmot a jiné požárně-technické vlastnosti) - normy zkušební stanovují jakým způsobem se materiály a konstrukce zkouší a jak se hodnotí požadované vlastnosti - normy hodnotové uvádějí hodnoty požárně-technických vlastností nejběžnějších stavebních konstrukcí, které jsou obecně platné a není je potřeba prokazovat jiným způsobem - normy předmětové stanovují technické podmínky požárně bezpečnostních zařízení, tj. např. vlastnosti a vybavení hasicími přístroji apod. Základní požadavky na protipožární vlastnosti stavebních konstrukcí uvádí ČSN Pro klasifikaci konstrukcí se podle této normy používají tyto základní písmenné značky, ke kterým se připojuje údaj o čase (v minutách), po němž je dosaženo mezního stavu: R E I únosnosti a stability celistvosti teplot na neohřívané straně Jednu ze základních vlastností stavebních hmot - Stupeň hořlavosti - definuje norma ČSN , která hmoty rozřazuje buď podle tabulkového zařazení ( u obecně známých materiálů) nebo na základě zkoušky podle ČSN , do stupňů hořlavosti Ing.Petr Fitzner Strana 12 z 51

13 A nehořlavé C1 těžce hořlavé B nesnadno hořlavé C2 středně hořlavé C3 lehce hořlavé Materiály jsou zařazeny do stupně A (Thermatex) nebo B (ostatní podhledové desky). Konstrukční části (stěny, stropy, sloupy, krovy apod.) se podle hořlavosti použitých hmot a jejich vlivu na intenzitu požáru a na stabilitu a únosnost konstrukčních částí (někdy se toto zaměňuje se stupněm hořlavosti) např. podle ČSN třídí na druh D1 - obsahují pouze nehořlavé hmoty; nebo - nesnadno hořlavé hmoty, pokud obsahují hmotnostně nejvýše 5% organických látek - hořlavé hmoty, na nichž není závislá stabilita a únosnost konstrukce (např. tepelné, zvukové a jiné izolace); tyto hmoty jsou uzavřeny uvnitř konstrukce, takže nedojde k jejich hoření D2 - nezvyšují v požadované době požární odolnosti intenzitu požáru; tyto konstrukce obsahují i hořlavé hmoty použité tak, že je na nich závislá stabilita a únosnost konstrukce nehořlavými nebo nesnadno hořlavými hmotami a v požadované době požární odolnosti nedojde k jejich vzplanutí a uvolnění tepla D3 - zvyšují v požadované době požární odolnosti intenzitu požáru. Podle toho, jaký druh stavebních hmot (D1 nebo D2 či D3) je v objektu použit, se potom objekty člení na objekty s konstrukčními systémy - nehořlavými, které mají pouze konstrukce druhu D1 - smíšenými, které mají svislé požárně dělící konstrukce a svislé nosné konstrukce zajišťující stabilitu objektu pouze z konstrukcí druhu D1; ostatní požárně dělící konstrukce zajištující stabilitu objektu z konstrukcí druhu D2; u jednopodlažních objektů mohou být střešní konstrukce z konstrukcí druhu D3 - hořlavými, které mají konstrukce alespoň druhu D2 nebo konstrukce druhu D3, popř. nesplňují požadavky na nehořlavé či smíšené konstrukční systémy. Toto zatřídění se potom používá mimo jiné k zařazení do stupně požární bezpečnosti (I-VII), na základě kterého se stanovují konkrétní požadavky na vlastnosti jednotlivých konstrukcí. Další důležitou charakteristikou materiálu je šíření plamene po povrchu stavebních hmot, definované v ČSN Tato norma obsahuje hodnoty indexu šíření plamene i s [mm/min] pro základní stavební hmoty. Určuje např. také, že pro stavební hmoty zatříděné do stupně hořlavosti A-nehořlavé (např. Thermatex) není potřeba prokazovat hodnotu i s zkouškou, neboť v tomto případě je automaticky hodnota i s =0,00 mm/min. Jinak se šíření plamene zkouší podle ČSN Z dalších norem je možno uvést např. ČSN , která určuje výhřevnost stavebních hmot a používá se pro potřeby vypočtu požárního zatížení (např. množství hořlavých látek v mezistropním prostoru). Norma ČSN Odkapávání hmot z podhledových a střešních konstrukcí - ověřuje parametry materiálů podhledu, které jsou využívány především ve shromažďovacích prostorách. Hodnotová norma ČSN uvádí hodnoty požární odolnosti stavebních konstrukcí běžně známých a používaných, jako např.betonového stropu Ing.Petr Fitzner Strana 13 z 51

14 ( minut podle tloušťky desky a krycí vrstvy výztuže), stropů z ocelových nosníků (15 příp.10 minut podle charakteristik nosníku), apod. Projektové normy určují specifické požadavky pro návrh řešení požárních opatření v konkrétním typu objektu (např. ČSN Nevýrobní objekty (objekty pro bydlení, ubytování, školství, zdravotnictví,kulturu, obchod, sport apod.), ČSN Výrobní objekty, ČSN Budovy pro bydlení a ubytování, ČSN Shromažďovací prostory, ČSN Změny staveb, ČSN Budovy zdravotnických zařízení, ČSN Budovy pro zemědělskou výrobu, ČSN Budovy spojů, ČSN Sklady) PODHLEDY POUŽÍVANÉ PRO OCHRANU NOSNÝCH KONSTRUKCÍ V PŘEHLEDU Nejčastějším požadavkem je zvýšení požární odolnosti stávající nebo nově navrhované stropní konstrukce, která svou konstrukcí má svou vlastní požární odolnost (viz např. ČSN ), na hodnotu, kterou vyžaduje projektová norma (např. ČSN , ČSN ), přitom se předpokládá, že podhled je vystaven namáhání teplem ze spodní strany. Znamená to, že pokud je v objektu použita stropní konstrukce, která má požární odolnost 15 minut, a předpisy vyžadují požární odolnost 60 minut, musím učinit taková technická opatření (obklad konstrukce, použití zavěšeného podhledu), které umožní chybějících 45 minut dohnat. Podle ČSN se totiž stropy uvnitř požárního úseku, jejichž nedílnou součástí jsou podhledy, posuzují jako jeden celek. Takže výsledná požární odolnost je součtem požární odolnosti podhledu a nosné části stropní konstrukce. Požadovaná požárně ochranná funkce zavěšeného podhledu (jeho požární odolnost) se stanoví jednak podle mezních stavů pro podhledy jako EI(t), tzn. že musí být zachována celistvost konstrukce a teploty v prostoru nad podhledem nesmí přesáhnout určitou mez, jednak podle charakteru stropní konstrukce (je důležité, zda je nosná konstrukce ocelová, železobetonová nebo dřevěná). Střešní pláště jako zvláštní případ se posuzují, pokud se požaduje jejich požární odolnost, - podle mezních stavů EI(t) (celistvost/teploty na neohřívané straně) v případech, kdy obsahují vrstvy z hořlavých hmot (např. tepelně izolační či krytinové vrstvy) - v ostatních případech podle E(t) (celistvost) Je samozřejmé, že pokud se požaduje od střešního pláště nosná funkce střechy, hodnotí se i R(t) (únosnost a stabilita) ZKOUŠENÍ PODHLEDŮ PRO OCHRANU STROPNÍCH KONSTRUKCÍ Podhledy se zkouší podle zkušební normy ČSN Stanovení požární odolnosti zavěšených podhledů, kterou se stanovuje přínos zavěšených podhledů k požární odolnosti nosné stropní nebo střešní konstrukce se sklonem k vodorovné rovině menším než 60. Norma přímo uvádí, že zjištěné hodnoty je Ing.Petr Fitzner Strana 14 z 51

15 možné uplatnit i pro použití podhledu na nosné konstrukci, která je odlišná od konstrukce, na které byla zkouška provedena, a umožňuje využít výsledky zkoušky pro stanovení požární odolnosti výpočtem. Požární odolnost nosné ocelové konstrukce lze považovat za rovnou požární odolnosti zavěšeného podhledu, a to i v případě,kdy součinitel přestupu tepla z dutiny nad zavěšeným podhledem do nosné konstrukce je vyšší než u zkoušeného vzorku. Mezními stavy požární odolnosti zkoušené konstrukce jsou - porušení celistvosti zavěšeného podhledu (konstrukce se zřítí, vypadne podhledový dílec, případně přírůstek teploty je vyšší než povolená hodnota), - ztráta celistvosti nebo stability (konstrukce se zřítí, přírůstek průhybu přesáhne povolenou hodnotu, teplota na spodní úrovni nosné konstrukce dosáhne kritické teploty (470 C u ocelové konstrukce z nosníků I PE140, 300 C u nosníků z hmot na bázi dřeva). Požární odolnost podhledu se určuje v minutách jako rozdíl požární odolnosti dosažené při zkoušce R ZK (celkové trvání zkoušky) a vlastní požární odolnosti nosné konstrukce R K (podle použitých nosných profilů a zatížení cca.13 minut) R P = R ZK R K Pokud tedy celkově zkouška trvala 108 minut, ve výsledku protokolu o zkoušce (následně v klasifikačním osvědčení) bude pro požární odolnost uvedena hodnota 95 minut. Výsledky zkoušky je možné použít pro případy, kdy poměr d/a (tloušťka desky dělená součinitelem teplotní vodivosti stropní desky) je menší nebo roven hodnotě přiřazené konstrukci použité při zkoušce. Podvěsná výška (vzdálenost mezi spodním lícem záklopu a zadní stranou podhledu) musí být stejná nebo větší než při zkoušce, a charakteristika nosných prvků odpovídá nebo je vyšší než u konstrukce při zkoušce (u ocelových konstrukcí dáno poměrem O/F- poměr ohřívaného obvodu k účinnému průřezu ocelového nosníku) NAVRHOVÁNÍ PODHLEDŮ Pro návrh požární odolnosti nenosných vybraných konstrukcí, které nemají požárně dělící funkci, se používá podle ČSN i v návaznosti na zatřídění do stupně bezpečnosti následující tabulka : Stavební konstrukce Požární odolnost stavebních konstrukcí v min. podle stupně bezpečnosti I II III IV V VI VII Nenosné konstrukce /D3 -/D2 -/D2 -/D1 (podhledy ) Střešní plášť /D1 45/D1 Obdobně nejnižší požadovaná požární odolnost a nejnižší druh nosných konstrukcí střech a stropů s funkcí střechy se stanoví pro projekční účely z již uváděných norem podle tabulky : Stavební konstrukce Nosné konstrukce střech Požární odolnost stavebních konstrukcí v min. podle stupně bezpečnosti I II III IV V VI VII /D1 90/D1 Ing.Petr Fitzner Strana 15 z 51

16 V konstrukcích střech a stropů nesmí být použito hmot, které při požáru jako hořící odkapávají (o této vlastnosti jsme se již zmiňovali), vyjma případů, kdy je - celková plocha požárního úseku menší než 250 m 2 - a na jednu osobu připadá více než 8 m 2 podlahové plochy (v požárním úseku nesmí být osoby s omezenou schopností pohybu). Do hodnocení odkapávání se zahrnují i plochy osvětlovacích těles, pokud je půdorysný průmět jejich plochy větší než 30% podlahové plochy. Strop popř. konstrukce podhledu nad posledním užitným nadzemním podlažím nebo nad chráněnou únikovou cestou se posuzuje a. jako požární strop (těmto konstrukcím se budeme věnovat v dalších kapitolách), je-li nad ním stálé nebo nahodilé požární zatížení (např.dřevěná střešní konstrukce, technologické či technické zařízení obsahují hořlavé látky); požární strop musí být dimenzován tak, aby nedošlo k porušení jeho funkce ani v případě zřícení konstrukcí nacházejících se nad tímto stropem b. jako nosná konstrukce střechy příp. jako střešní plášť, není-li nad těmito konstrukcemi stálé ani nahodilé požární zatížení ŘEŠENÍ PRO SHROMAŽĎOVACÍ PROSTORY V poslední době se setkáváme stále častěji se zvláštním případem zadání: požaduje se řešení pro objekty multikin, divadel apod., pro které jsou parametry stanoveny v ČSN Shromažďovací prostory (v nejbližší době se připravuje její novelizace). Podle této normy je shromažďovacím prostorem prostor určený pro shromáždění osob v počtu převyšující normovou mezní hodnotu počtu osob (podle ČSN ), přičemž na jednu osobu připadá půdorysná plocha menší než normová hodnota; vnitřní shromažďovací prostor je po celém obvodě a shora vymezený stavebními konstrukcemi. Z hlediska požární bezpečnosti se vnitřní shromažďovací prostory třídí do 3 skupin, označovaných SP1, SP2, SP3 podle - mezních hodnot uvedených v normě ČSN (příloze 1) - prostorů funkčně nebo provozně podobných v případech, kdy v uvedené příloze není uveden příslušný druh prostoru - pokud není možno zatřídit jinak, je diagramem uvedeným v normě vyjádřen vztah mezi počtem osob a půdorysnou plochou na 1 osobu. Normou jsou stanoveny základní vlastnosti používaných materiálů: nejvyšší dovolený index šíření plamene i s hmot použitých na povrchové úpravy podhledů a stěn ve shromažďovacích prostorech a nechráněných únikových cestách z těchto prostorů jsou Shromažďovací prostor skupiny i s max. povrchové úpravy Podhledů Stěn SP SP SP Doporučuje se používat materiály, z nichž se při požáru nevyvíjí kouř o vysoké hustotě, popř. toxicitě. Pro tepelně izolační vrstvy střešních plášťů a stropních podhledů nad shromažďovacím prostorem platí, že musí být z nehořlavých (A) nebo nesnadno hořlavých (B) hmot a nebo musí být od shromažďovacího prostoru odděleny bezesparou vrstvou nehořlavých (A) nebo nesnadno hořlavých (B) hmot Ing.Petr Fitzner Strana 16 z 51

17 s požární odolností nejméně 15 minut. Vzhledem k tomu, že se jako izolace většinou používají materiály na bázi minerálních nebo skelných vláken, je možné tento požadavek jednoduše splnit. Nejvyšší povolený stupeň hořlavosti se vztahuje jak na vlastní materiál povrchové úpravy, tak na konstrukční části, jimiž je povrch upevněn (podkladní lišty a profily, zavěšené rošty a závěsy stropních podhledů apod.), na vrstvu tepelné nebo zvukové izolace pod povrchovou úpravou stěn, popř. na volné závěsy před povrchem stěn. Tato norma tedy neuvádí nutnost deklarování požární odolnosti podhledových konstrukcí, které se většinou užívají jako akusticky účinný prvek v místnosti. Pozn.: Elektrické silové rozvody ve shromažďovacím prostoru nesmí být volně vedeny po povrchu ani v dutinách střešních stropních a stěnových konstrukcí, popř. zavěšených podhledů, z hořlavých (C) hmot. Tyto rozvody mohou být vedeny pouze v uzavřených rozvodných kanálech nebo jiných obalech z nesnadno hořlavých (B) nebo nehořlavých (A) hmot;, což podhledy AMF z výše uvedených materiálů splňují ŘEŠENÍ OD AMF Systémy AMF nabízí širokou škálu řešení, využívajících materiálů -Thermatex, -Kombimetall a -Ecomin. Řešení jsou soustředěna do katalogu Protipožární ochrana vodorovných konstrukcí ve formě jednotlivých technických listů, členěných podle typu nosné konstrukce stropu a technické varianty podhledu. Každý technický list obsahuje - údaje o dosažené požární odolnosti včetně odkazu na provedené zkoušjky a odborná dobrozdání - zobrazení nosné konstrukce - vyspecifikování detailů zavěšení, napojení na svislé konstrukce apod. - specifikace konfigurace podhledové konstrukce : o plošná hmotnost podhledu o tloušťka desky AMF-Thermatex o max.rozměr desek o provedení hrany Ing.Petr Fitzner Strana 17 z 51

18 o rozměr hlavních a příčných profilů o maximální vzdálenost hlavních profilů o maximální vzdálenost závěsů o min.vzdálenost od spodní plochy nosné stropní konstrukce - postup montáže včetně ošetření vestavěných svítidel Pro shromažďovací prostory vzhledem k tomu, že pro materiály Thermatex (A-nehořlavý), Ecomin (B-nesnadno hořlavý) i Thermofon (B) platí index šíření plamene i s =0,00 mm/min, je možné tyto materiály v podhledech použít PODHLEDY POUŽÍVANÉ VE FUNKCI POŽÁRNÍHO STROPU A PRO OCHRANU ÚNIKOVÝCH CEST POŽADAVKY NA ŘEŠENÍ V souvislosti se zvyšováním požadavků na zabezpečení objektů, zlepšování standardů ochrany osob a majetku, na kterém se podílí i tlak pojišťovacích ústavů, stále častěji je nutno navrhnout podhled ve funkci požárního stropu (někdy se používá i označení samostatný požární předěl). Jedná se o systémy s náročnějším technickým řešením a tím i nákladnější, umožňují ale záchranu lidských životů a proto jsou stále více žádané. Jsou používané všude tam, kde vzniká nebezpečí vzniku požáru v mezistropním prostoru nad podhledem, který chrání komunikační prostor (chodbu, koridor, shromažďovací plochu před výtahy, schodiště ). Teď zase trochu z teorie : Aby se snížilo riziko šíření požáru, dělí se stavební objekty na menší požárně ohraničené celky požární úseky., jejichž velikost a vymezení určuje příslušná návrhová norma (např. ČSN , ČSN atd.). Požární stropy potom oddělují sousední požární úseky ve svislém směru, a jsou to především stropní konstrukce oddělující jednotlivá podlaží budovy. Ale právě v souvislosti s již zmiňovaným nebezpečím vzniku požáru nad podhledem se setkáváme se speciálními konstrukcemi podhledů, které oddělují instalace vedené pod nosným stropem od prostoru pod podhledem. Obvykle se v této souvislosti hovoří o zabezpečení únikové cesty, kterou se rozumí trvale volná komunikace, případně komunikační prostor umožňující bezpečnou evakuaci osob z objektu ohroženého požárem nebo z jeho části na volné prostranství, a která je využitelná i pro přístup požárních jednotek do prostorů napadených požárem. Únikové cesty se rozlišují jako - nechráněné (trvale volná komunikace, nemusí být od ostatních prostorů požárně oddělena); pro tento případ se použití zvláštních řešení požárních stropů nevyžaduje; - částečně chráněná úniková cesta (je v požárním úseku bez požárního rizika nebo prochází takovým úsekem); doporučuje se ji odvětrat jako chráněnou únikovou cestu - chráněná úniková cesta (trvale volný komunikační prostor, kde se lze bez překážek pohybovat směrem k východu na volné prostranství; tvoří samostatný požární úsek se stanoveným stupněm požární bezpečnosti. Nejnižší stupeň Ing.Petr Fitzner Strana 18 z 51

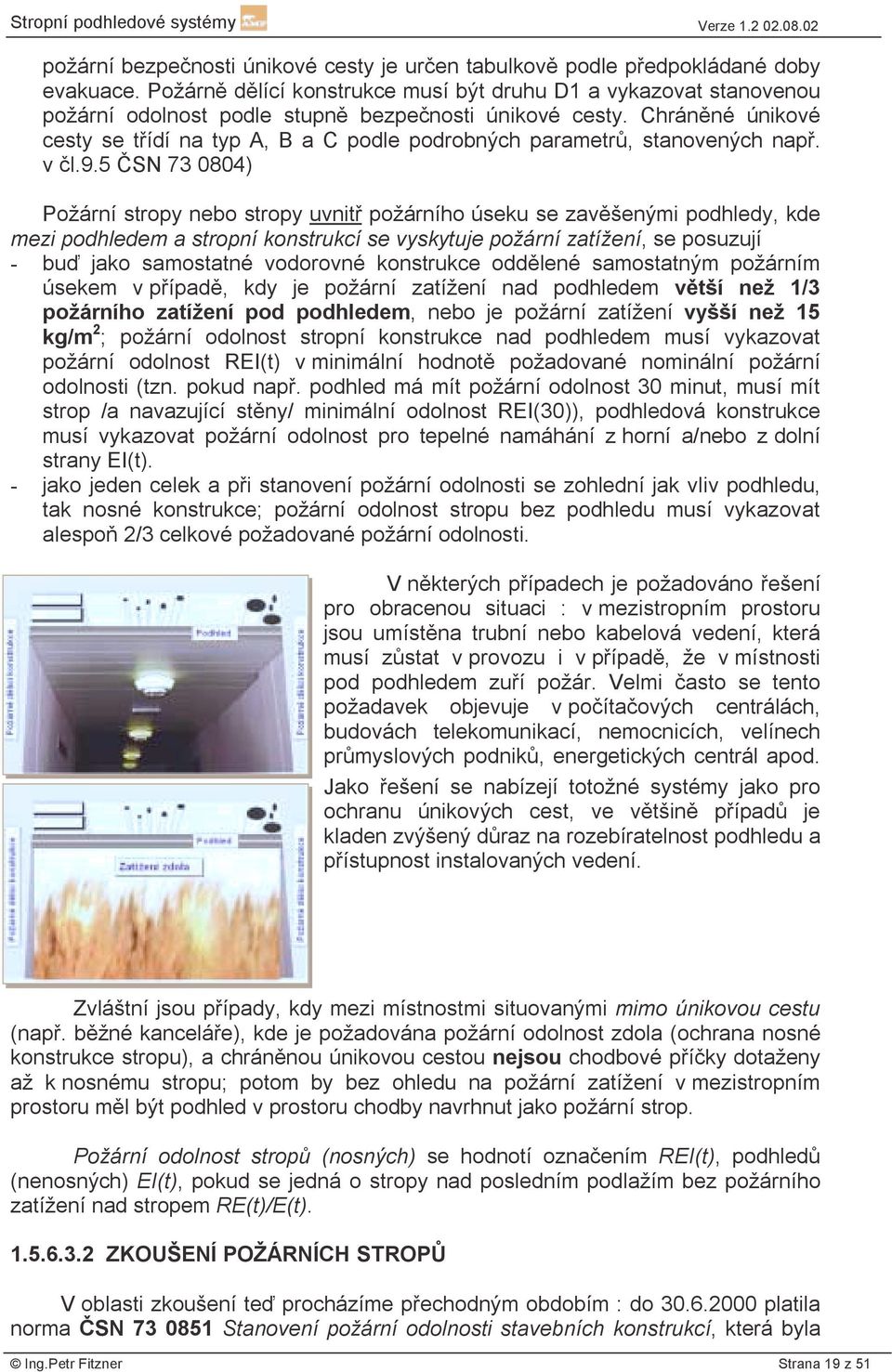

19 požární bezpečnosti únikové cesty je určen tabulkově podle předpokládané doby evakuace. Požárně dělící konstrukce musí být druhu D1 a vykazovat stanovenou požární odolnost podle stupně bezpečnosti únikové cesty. Chráněné únikové cesty se třídí na typ A, B a C podle podrobných parametrů, stanovených např. v čl.9.5 ČSN ) Požární stropy nebo stropy uvnitř požárního úseku se zavěšenými podhledy, kde mezi podhledem a stropní konstrukcí se vyskytuje požární zatížení, se posuzují - buď jako samostatné vodorovné konstrukce oddělené samostatným požárním úsekem v případě, kdy je požární zatížení nad podhledem větší než 1/3 požárního zatížení pod podhledem, nebo je požární zatížení vyšší než 15 kg/m 2 ; požární odolnost stropní konstrukce nad podhledem musí vykazovat požární odolnost REI(t) v minimální hodnotě požadované nominální požární odolnosti (tzn. pokud např. podhled má mít požární odolnost 30 minut, musí mít strop /a navazující stěny/ minimální odolnost REI(30)), podhledová konstrukce musí vykazovat požární odolnost pro tepelné namáhání z horní a/nebo z dolní strany EI(t). - jako jeden celek a při stanovení požární odolnosti se zohlední jak vliv podhledu, tak nosné konstrukce; požární odolnost stropu bez podhledu musí vykazovat alespoň 2/3 celkové požadované požární odolnosti. V některých případech je požadováno řešení pro obracenou situaci : v mezistropním prostoru jsou umístěna trubní nebo kabelová vedení, která musí zůstat v provozu i v případě, že v místnosti pod podhledem zuří požár. Velmi často se tento požadavek objevuje v počítačových centrálách, budovách telekomunikací, nemocnicích, velínech průmyslových podniků, energetických centrál apod. Jako řešení se nabízejí totožné systémy jako pro ochranu únikových cest, ve většině případů je kladen zvýšený důraz na rozebíratelnost podhledu a přístupnost instalovaných vedení. Zvláštní jsou případy, kdy mezi místnostmi situovanými mimo únikovou cestu (např. běžné kanceláře), kde je požadována požární odolnost zdola (ochrana nosné konstrukce stropu), a chráněnou únikovou cestou nejsou chodbové příčky dotaženy až k nosnému stropu; potom by bez ohledu na požární zatížení v mezistropním prostoru měl být podhled v prostoru chodby navrhnut jako požární strop. Požární odolnost stropů (nosných) se hodnotí označením REI(t), podhledů (nenosných) EI(t), pokud se jedná o stropy nad posledním podlažím bez požárního zatížení nad stropem RE(t)/E(t) ZKOUŠENÍ POŽÁRNÍCH STROPŮ V oblasti zkoušení teď procházíme přechodným obdobím : do platila norma ČSN Stanovení požární odolnosti stavebních konstrukcí, která byla Ing.Petr Fitzner Strana 19 z 51

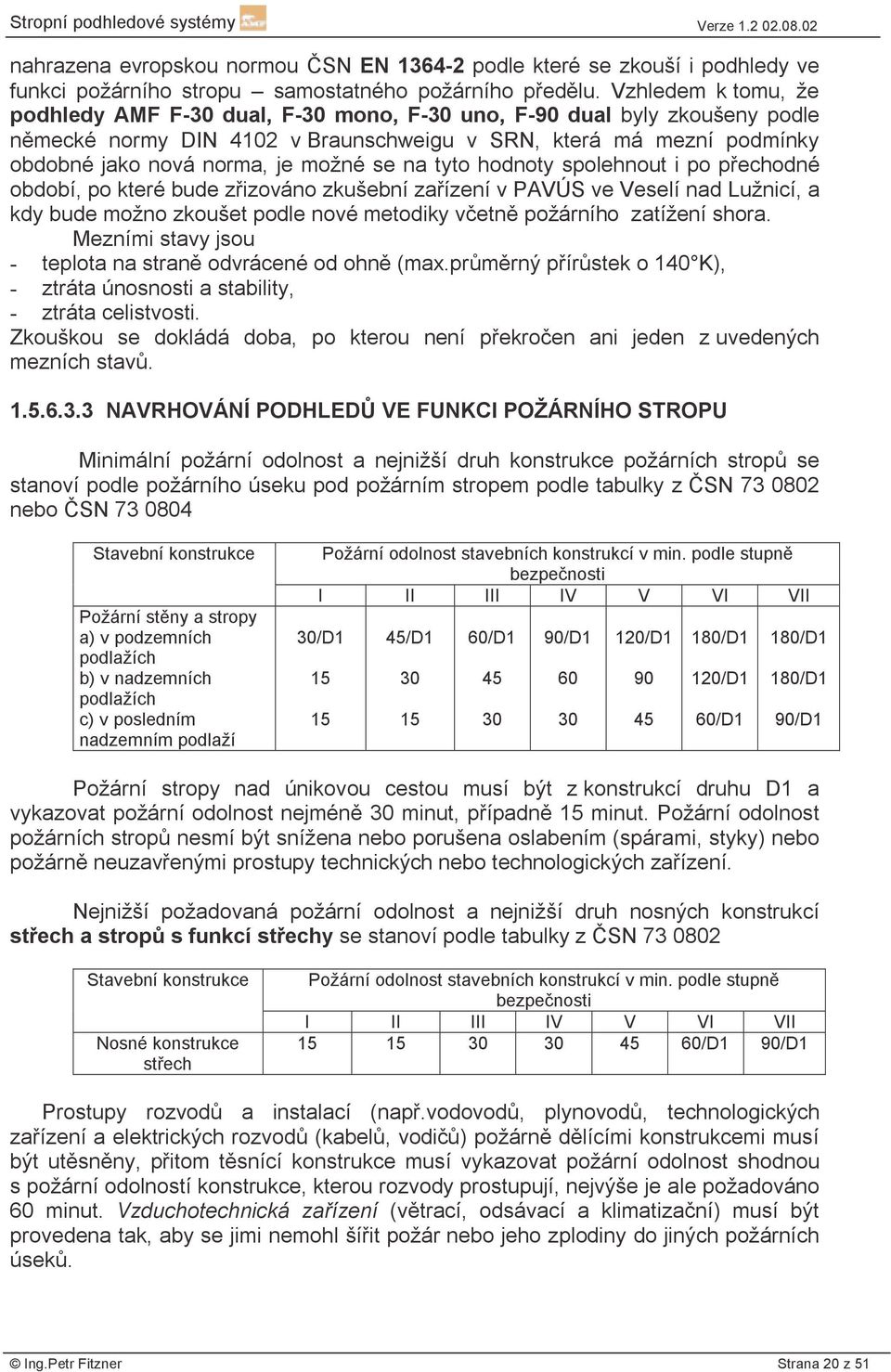

20 nahrazena evropskou normou ČSN EN podle které se zkouší i podhledy ve funkci požárního stropu samostatného požárního předělu. Vzhledem k tomu, že podhledy AMF F-30 dual, F-30 mono, F-30 uno, F-90 dual byly zkoušeny podle německé normy DIN 4102 v Braunschweigu v SRN, která má mezní podmínky obdobné jako nová norma, je možné se na tyto hodnoty spolehnout i po přechodné období, po které bude zřizováno zkušební zařízení v PAVÚS ve Veselí nad Lužnicí, a kdy bude možno zkoušet podle nové metodiky včetně požárního zatížení shora. Mezními stavy jsou - teplota na straně odvrácené od ohně (max.průměrný přírůstek o 140 K), - ztráta únosnosti a stability, - ztráta celistvosti. Zkouškou se dokládá doba, po kterou není překročen ani jeden z uvedených mezních stavů NAVRHOVÁNÍ PODHLEDŮ VE FUNKCI POŽÁRNÍHO STROPU Minimální požární odolnost a nejnižší druh konstrukce požárních stropů se stanoví podle požárního úseku pod požárním stropem podle tabulky z ČSN nebo ČSN Stavební konstrukce Požární stěny a stropy a) v podzemních podlažích b) v nadzemních podlažích c) v posledním nadzemním podlaží Požární odolnost stavebních konstrukcí v min. podle stupně bezpečnosti I II III IV V VI VII 30/D1 45/D1 60/D1 90/D1 120/D1 180/D1 180/D /D1 180/D /D1 90/D1 Požární stropy nad únikovou cestou musí být z konstrukcí druhu D1 a vykazovat požární odolnost nejméně 30 minut, případně 15 minut. Požární odolnost požárních stropů nesmí být snížena nebo porušena oslabením (spárami, styky) nebo požárně neuzavřenými prostupy technických nebo technologických zařízení. Nejnižší požadovaná požární odolnost a nejnižší druh nosných konstrukcí střech a stropů s funkcí střechy se stanoví podle tabulky z ČSN Stavební konstrukce Nosné konstrukce střech Požární odolnost stavebních konstrukcí v min. podle stupně bezpečnosti I II III IV V VI VII /D1 90/D1 Prostupy rozvodů a instalací (např.vodovodů, plynovodů, technologických zařízení a elektrických rozvodů (kabelů, vodičů) požárně dělícími konstrukcemi musí být utěsněny, přitom těsnící konstrukce musí vykazovat požární odolnost shodnou s požární odolností konstrukce, kterou rozvody prostupují, nejvýše je ale požadováno 60 minut. Vzduchotechnická zařízení (větrací, odsávací a klimatizační) musí být provedena tak, aby se jimi nemohl šířit požár nebo jeho zplodiny do jiných požárních úseků. Ing.Petr Fitzner Strana 20 z 51
