P O Ž Á R N Ě B E Z P E Č N O S T N Í Ř E Š E N Í. Stavební úpravy a změna užívání výrobní haly na sklad na p. č. 1815/5, k. ú. České Budějovice 4.

Transkript

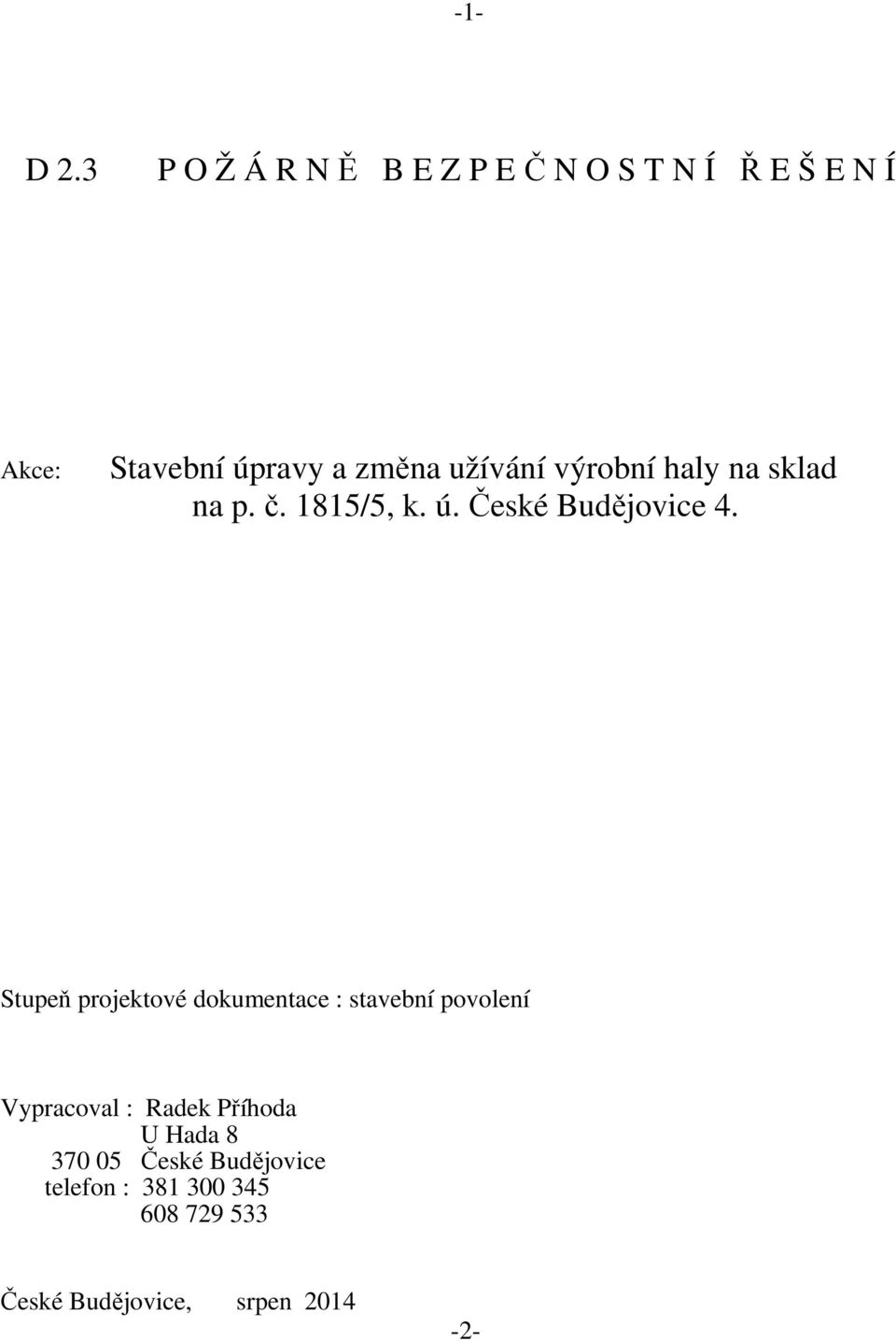

1 -1- D 2.3 P O Ž Á R N Ě B E Z P E Č N O S T N Í Ř E Š E N Í Akce: Stavební úpravy a změna užívání výrobní haly na sklad na p. č. 1815/5, k. ú. České Budějovice 4. Stupeň projektové dokumentace : stavební povolení Vypracoval : Radek Příhoda U Hada České Budějovice telefon : České Budějovice, srpen

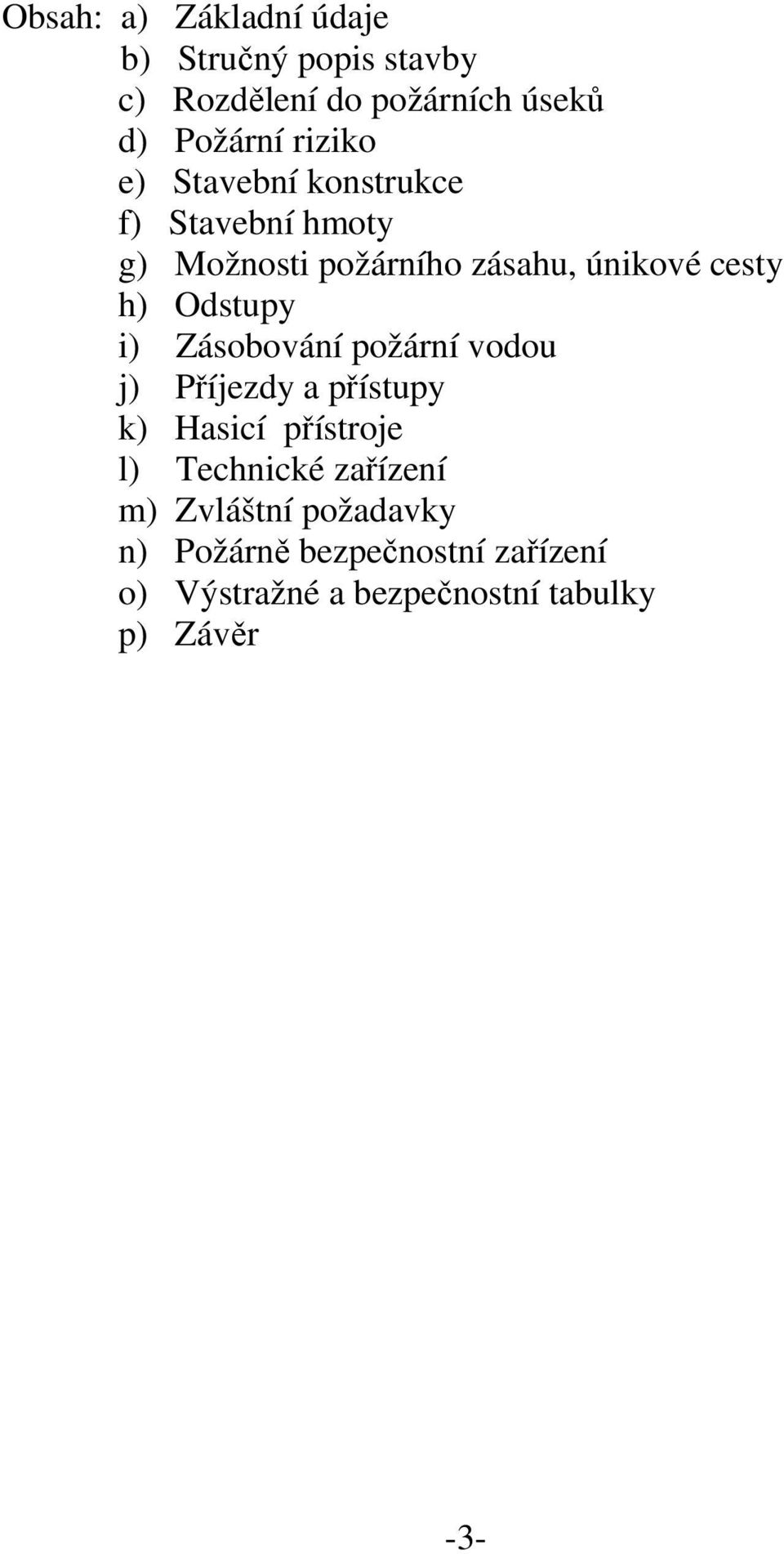

2 Obsah: a) Základní údaje b) Stručný popis stavby c) Rozdělení do požárních úseků d) Požární riziko e) Stavební konstrukce f) Stavební hmoty g) Možnosti požárního zásahu, únikové cesty h) Odstupy i) Zásobování požární vodou j) Příjezdy a přístupy k) Hasicí přístroje l) Technické zařízení m) Zvláštní požadavky n) Požárně bezpečnostní zařízení o) Výstražné a bezpečnostní tabulky p) Závěr -3-

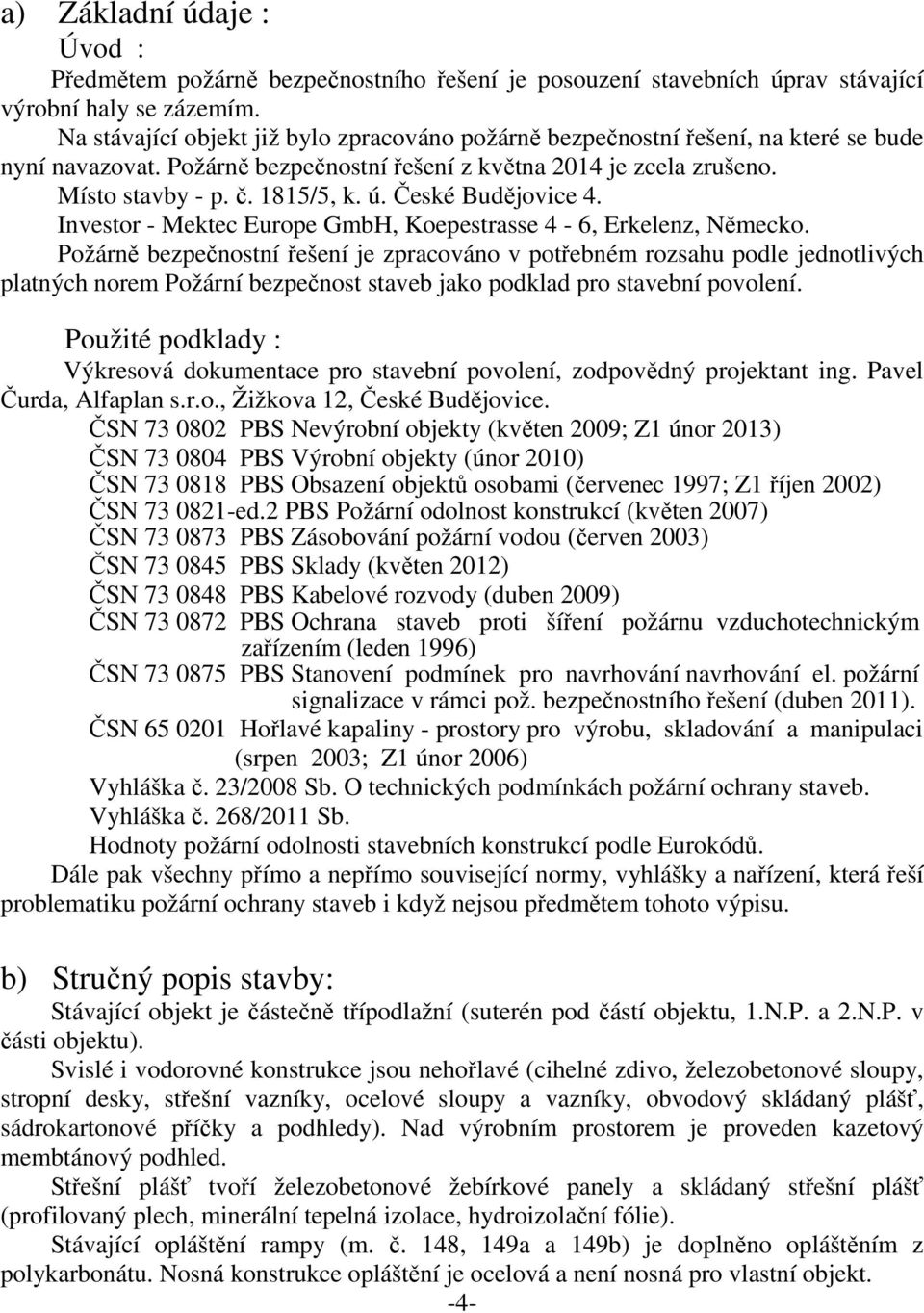

3 a) Základní údaje : Úvod : Předmětem požárně bezpečnostního řešení je posouzení stavebních úprav stávající výrobní haly se zázemím. Na stávající objekt již bylo zpracováno požárně bezpečnostní řešení, na které se bude nyní navazovat. Požárně bezpečnostní řešení z května 2014 je zcela zrušeno. Místo stavby - p. č. 1815/5, k. ú. České Budějovice 4. Investor - Mektec Europe GmbH, Koepestrasse 4-6, Erkelenz, Německo. Požárně bezpečnostní řešení je zpracováno v potřebném rozsahu podle jednotlivých platných norem Požární bezpečnost staveb jako podklad pro stavební povolení. Použité podklady : Výkresová dokumentace pro stavební povolení, zodpovědný projektant ing. Pavel Čurda, Alfaplan s.r.o., Žižkova 12, České Budějovice. ČSN PBS Nevýrobní objekty (květen 2009; Z1 únor 2013) ČSN PBS Výrobní objekty (únor 2010) ČSN PBS Obsazení objektů osobami (červenec 1997; Z1 říjen 2002) ČSN ed.2 PBS Požární odolnost konstrukcí (květen 2007) ČSN PBS Zásobování požární vodou (červen 2003) ČSN PBS Sklady (květen 2012) ČSN PBS Kabelové rozvody (duben 2009) ČSN PBS Ochrana staveb proti šíření požárnu vzduchotechnickým zařízením (leden 1996) ČSN PBS Stanovení podmínek pro navrhování navrhování el. požární signalizace v rámci pož. bezpečnostního řešení (duben 2011). ČSN Hořlavé kapaliny - prostory pro výrobu, skladování a manipulaci (srpen 2003; Z1 únor 2006) Vyhláška č. 23/2008 Sb. O technických podmínkách požární ochrany staveb. Vyhláška č. 268/2011 Sb. Hodnoty požární odolnosti stavebních konstrukcí podle Eurokódů. Dále pak všechny přímo a nepřímo související normy, vyhlášky a nařízení, která řeší problematiku požární ochrany staveb i když nejsou předmětem tohoto výpisu. b) Stručný popis stavby: Stávající objekt je částečně třípodlažní (suterén pod částí objektu, 1.N.P. a 2.N.P. v části objektu). Svislé i vodorovné konstrukce jsou nehořlavé (cihelné zdivo, železobetonové sloupy, stropní desky, střešní vazníky, ocelové sloupy a vazníky, obvodový skládaný plášť, sádrokartonové příčky a podhledy). Nad výrobním prostorem je proveden kazetový membtánový podhled. Střešní plášť tvoří železobetonové žebírkové panely a skládaný střešní plášť (profilovaný plech, minerální tepelná izolace, hydroizolační fólie). Stávající opláštění rampy (m. č. 148, 149a a 149b) je doplněno opláštěním z polykarbonátu. Nosná konstrukce opláštění je ocelová a není nosná pro vlastní objekt. -4-

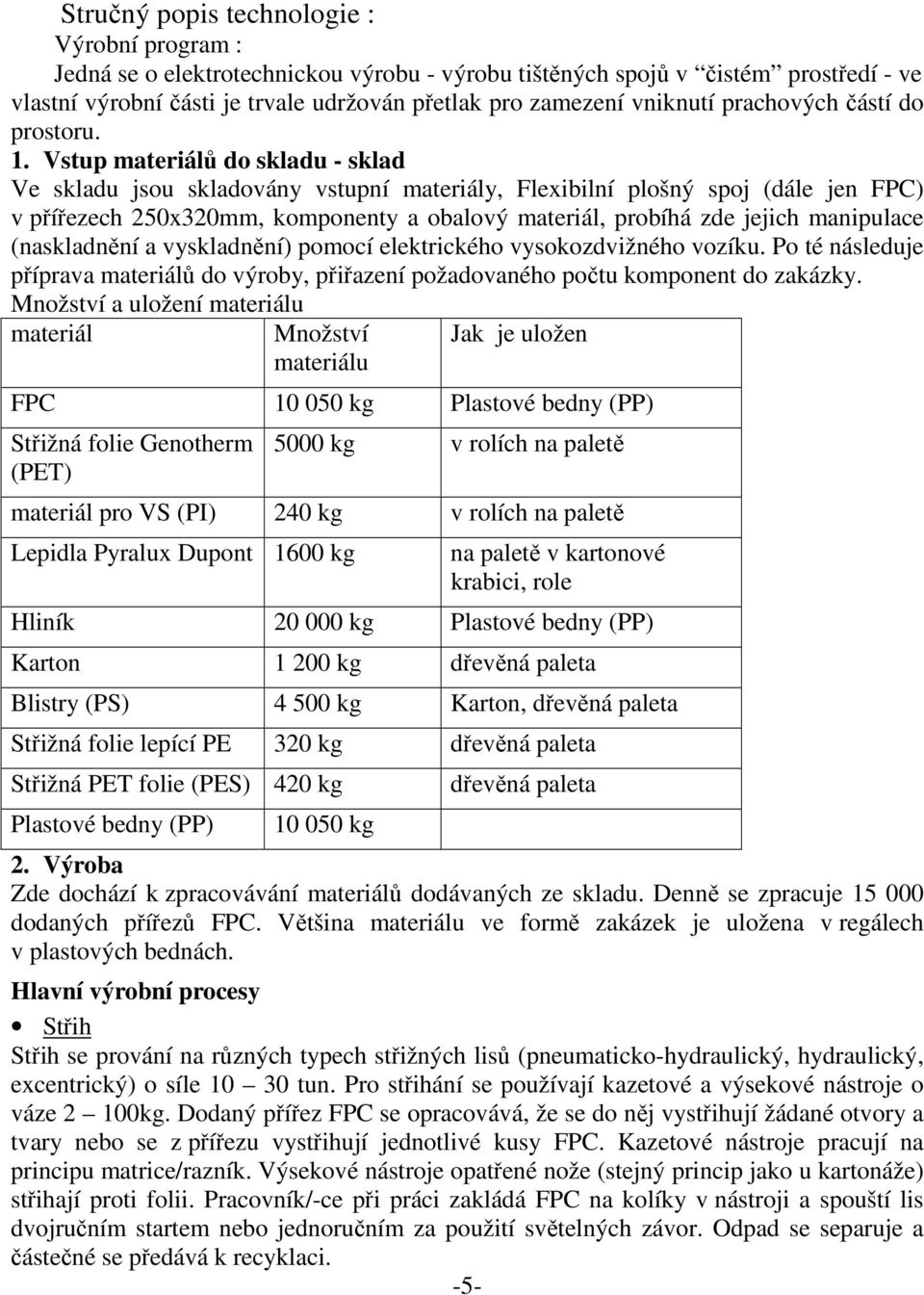

4 Stručný popis technologie : Výrobní program : Jedná se o elektrotechnickou výrobu - výrobu tištěných spojů v čistém prostředí - ve vlastní výrobní části je trvale udržován přetlak pro zamezení vniknutí prachových částí do prostoru. 1. Vstup materiálů do skladu - sklad Ve skladu jsou skladovány vstupní materiály, Flexibilní plošný spoj (dále jen FPC) v přířezech 250x320mm, komponenty a obalový materiál, probíhá zde jejich manipulace (naskladnění a vyskladnění) pomocí elektrického vysokozdvižného vozíku. Po té následuje příprava materiálů do výroby, přiřazení požadovaného počtu komponent do zakázky. Množství a uložení materiálu materiál Množství Jak je uložen materiálu FPC kg Plastové bedny (PP) Střižná folie Genotherm (PET) 5000 kg v rolích na paletě materiál pro VS (PI) 240 kg v rolích na paletě Lepidla Pyralux Dupont 1600 kg na paletě v kartonové krabici, role Hliník kg Plastové bedny (PP) Karton kg dřevěná paleta Blistry (PS) kg Karton, dřevěná paleta Střižná folie lepící PE 320 kg dřevěná paleta Střižná PET folie (PES) 420 kg Plastové bedny (PP) kg dřevěná paleta 2. Výroba Zde dochází k zpracovávání materiálů dodávaných ze skladu. Denně se zpracuje dodaných přířezů FPC. Většina materiálu ve formě zakázek je uložena v regálech v plastových bednách. Hlavní výrobní procesy Střih Střih se prování na různých typech střižných lisů (pneumaticko-hydraulický, hydraulický, excentrický) o síle tun. Pro střihání se používají kazetové a výsekové nástroje o váze 2 100kg. Dodaný přířez FPC se opracovává, že se do něj vystřihují žádané otvory a tvary nebo se z přířezu vystřihují jednotlivé kusy FPC. Kazetové nástroje pracují na principu matrice/razník. Výsekové nástroje opatřené nože (stejný princip jako u kartonáže) střihají proti folii. Pracovník/-ce při práci zakládá FPC na kolíky v nástroji a spouští lis dvojručním startem nebo jednoručním za použití světelných závor. Odpad se separuje a částečné se předává k recyklaci. -5-

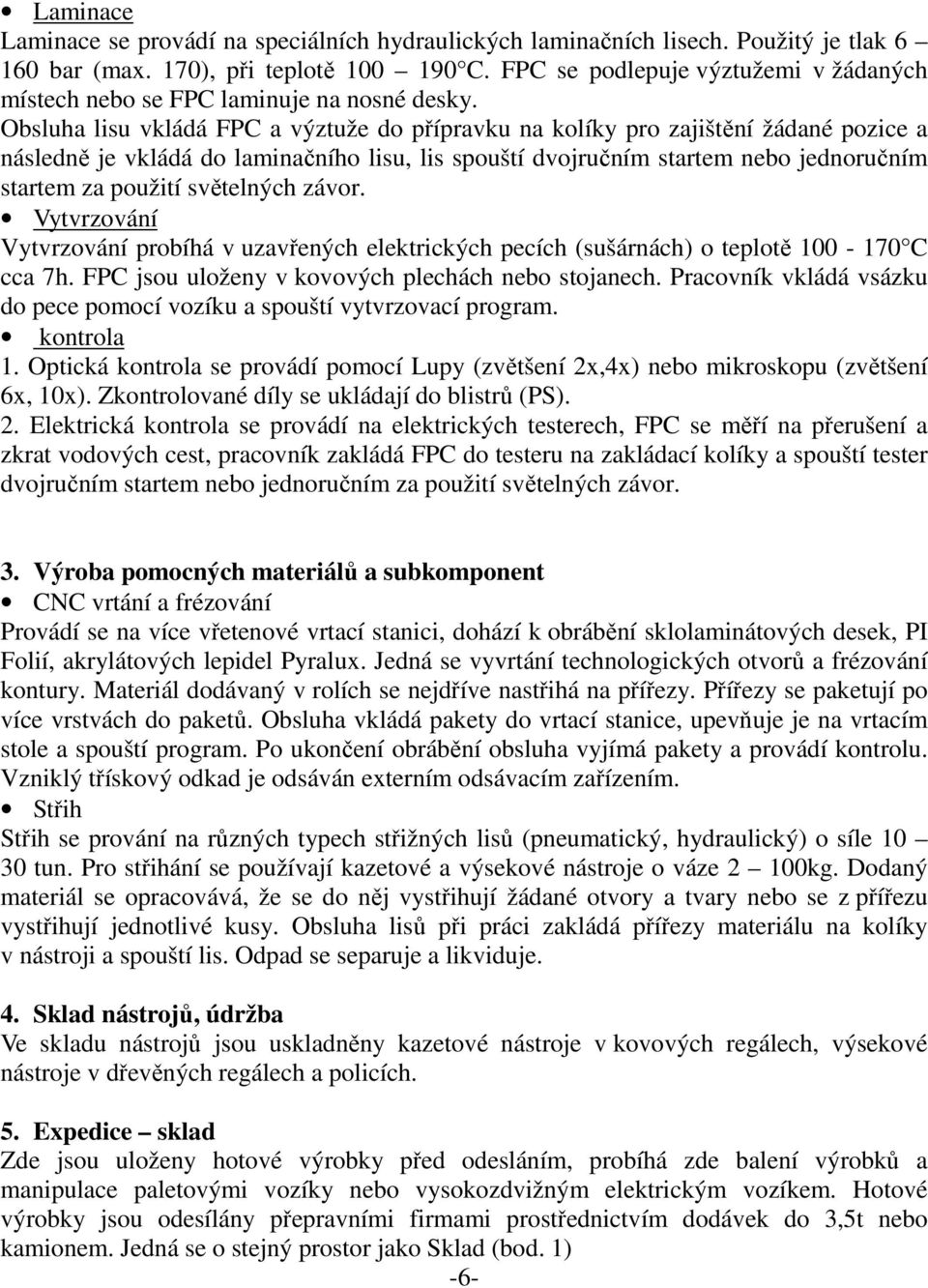

5 Laminace Laminace se provádí na speciálních hydraulických laminačních lisech. Použitý je tlak bar (max. 170), při teplotě C. FPC se podlepuje výztužemi v žádaných místech nebo se FPC laminuje na nosné desky. Obsluha lisu vkládá FPC a výztuže do přípravku na kolíky pro zajištění žádané pozice a následně je vkládá do laminačního lisu, lis spouští dvojručním startem nebo jednoručním startem za použití světelných závor. Vytvrzování Vytvrzování probíhá v uzavřených elektrických pecích (sušárnách) o teplotě C cca 7h. FPC jsou uloženy v kovových plechách nebo stojanech. Pracovník vkládá vsázku do pece pomocí vozíku a spouští vytvrzovací program. kontrola 1. Optická kontrola se provádí pomocí Lupy (zvětšení 2x,4x) nebo mikroskopu (zvětšení 6x, 10x). Zkontrolované díly se ukládají do blistrů (PS). 2. Elektrická kontrola se provádí na elektrických testerech, FPC se měří na přerušení a zkrat vodových cest, pracovník zakládá FPC do testeru na zakládací kolíky a spouští tester dvojručním startem nebo jednoručním za použití světelných závor. 3. Výroba pomocných materiálů a subkomponent CNC vrtání a frézování Provádí se na více vřetenové vrtací stanici, dohází k obrábění sklolaminátových desek, PI Folií, akrylátových lepidel Pyralux. Jedná se vyvrtání technologických otvorů a frézování kontury. Materiál dodávaný v rolích se nejdříve nastřihá na přířezy. Přířezy se paketují po více vrstvách do paketů. Obsluha vkládá pakety do vrtací stanice, upevňuje je na vrtacím stole a spouští program. Po ukončení obrábění obsluha vyjímá pakety a provádí kontrolu. Vzniklý třískový odkad je odsáván externím odsávacím zařízením. Střih Střih se prování na různých typech střižných lisů (pneumatický, hydraulický) o síle tun. Pro střihání se používají kazetové a výsekové nástroje o váze 2 100kg. Dodaný materiál se opracovává, že se do něj vystřihují žádané otvory a tvary nebo se z přířezu vystřihují jednotlivé kusy. Obsluha lisů při práci zakládá přířezy materiálu na kolíky v nástroji a spouští lis. Odpad se separuje a likviduje. 4. Sklad nástrojů, údržba Ve skladu nástrojů jsou uskladněny kazetové nástroje v kovových regálech, výsekové nástroje v dřevěných regálech a policích. 5. Expedice sklad Zde jsou uloženy hotové výrobky před odesláním, probíhá zde balení výrobků a manipulace paletovými vozíky nebo vysokozdvižným elektrickým vozíkem. Hotové výrobky jsou odesílány přepravními firmami prostřednictvím dodávek do 3,5t nebo kamionem. Jedná se o stejný prostor jako Sklad (bod. 1) -6-

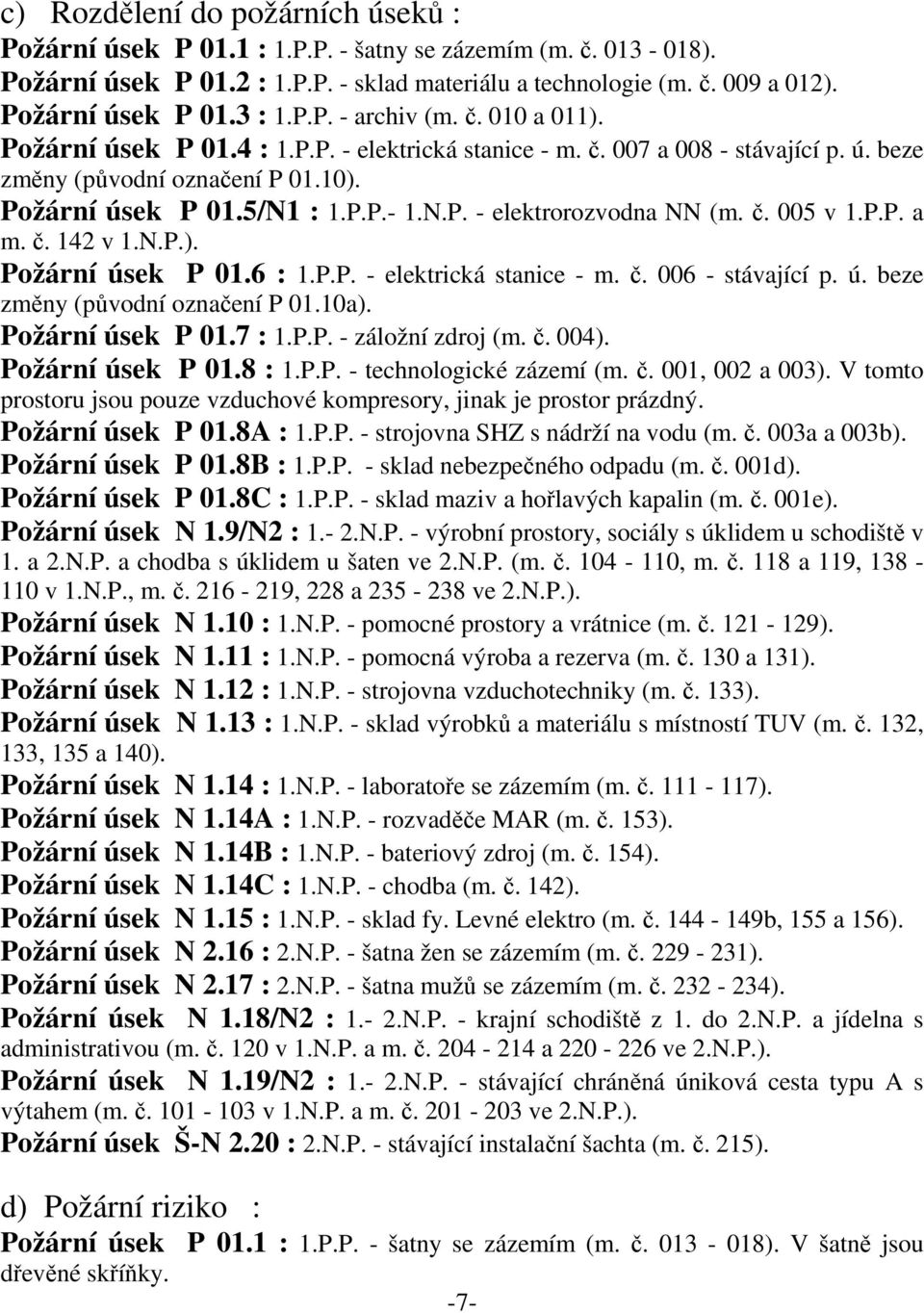

6 c) Rozdělení do požárních úseků : Požární úsek P 01.1 : 1.P.P. - šatny se zázemím (m. č ). Požární úsek P 01.2 : 1.P.P. - sklad materiálu a technologie (m. č. 009 a 012). Požární úsek P 01.3 : 1.P.P. - archiv (m. č. 010 a 011). Požární úsek P 01.4 : 1.P.P. - elektrická stanice - m. č. 007 a stávající p. ú. beze změny (původní označení P 01.10). Požární úsek P 01.5/N1 : 1.P.P.- 1.N.P. - elektrorozvodna NN (m. č. 005 v 1.P.P. a m. č. 142 v 1.N.P.). Požární úsek P 01.6 : 1.P.P. - elektrická stanice - m. č stávající p. ú. beze změny (původní označení P 01.10a). Požární úsek P 01.7 : 1.P.P. - záložní zdroj (m. č. 004). Požární úsek P 01.8 : 1.P.P. - technologické zázemí (m. č. 001, 002 a 003). V tomto prostoru jsou pouze vzduchové kompresory, jinak je prostor prázdný. Požární úsek P 01.8A : 1.P.P. - strojovna SHZ s nádrží na vodu (m. č. 003a a 003b). Požární úsek P 01.8B : 1.P.P. - sklad nebezpečného odpadu (m. č. 001d). Požární úsek P 01.8C : 1.P.P. - sklad maziv a hořlavých kapalin (m. č. 001e). Požární úsek N 1.9/N2 : N.P. - výrobní prostory, sociály s úklidem u schodiště v 1. a 2.N.P. a chodba s úklidem u šaten ve 2.N.P. (m. č , m. č. 118 a 119, v 1.N.P., m. č , 228 a ve 2.N.P.). Požární úsek N 1.10 : 1.N.P. - pomocné prostory a vrátnice (m. č ). Požární úsek N 1.11 : 1.N.P. - pomocná výroba a rezerva (m. č. 130 a 131). Požární úsek N 1.12 : 1.N.P. - strojovna vzduchotechniky (m. č. 133). Požární úsek N 1.13 : 1.N.P. - sklad výrobků a materiálu s místností TUV (m. č. 132, 133, 135 a 140). Požární úsek N 1.14 : 1.N.P. - laboratoře se zázemím (m. č ). Požární úsek N 1.14A : 1.N.P. - rozvaděče MAR (m. č. 153). Požární úsek N 1.14B : 1.N.P. - bateriový zdroj (m. č. 154). Požární úsek N 1.14C : 1.N.P. - chodba (m. č. 142). Požární úsek N 1.15 : 1.N.P. - sklad fy. Levné elektro (m. č b, 155 a 156). Požární úsek N 2.16 : 2.N.P. - šatna žen se zázemím (m. č ). Požární úsek N 2.17 : 2.N.P. - šatna mužů se zázemím (m. č ). Požární úsek N 1.18/N2 : N.P. - krajní schodiště z 1. do 2.N.P. a jídelna s administrativou (m. č. 120 v 1.N.P. a m. č a ve 2.N.P.). Požární úsek N 1.19/N2 : N.P. - stávající chráněná úniková cesta typu A s výtahem (m. č v 1.N.P. a m. č ve 2.N.P.). Požární úsek Š-N 2.20 : 2.N.P. - stávající instalační šachta (m. č. 215). d) Požární riziko : Požární úsek P 01.1 : 1.P.P. - šatny se zázemím (m. č ). V šatně jsou dřevěné skříňky. -7-

7 a) p o ž á r n í z a t í ž e n í : pn = 50,0 kg/m 2 ps = 5,0 kg/m 2, p = 55,0 kg/m 2 S = 63,7 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab.g.1 pol. 10b) : Te = 45 min ekvivalentní doba trvání požáru : Te = 45,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 32,5 min Nejnižší stupeň požární bezpečnosti požárního úseku III. Požární úsek P 01.2 : 1.P.P. - sklady materiálu a technologie (m. č. 009 a 012). Skladování je do výšky max. 2,5 m. Sklad je zařazen dle ČSN , příloha A., čl. A.5 do skupiny provozů V. (ČSN , příl. E, tab. E.1, pol vztažena k pol. 5.9) a) p o ž á r n í z a t í ž e n í : pn = 85,0 kg/m 2 ps = 2,5 kg/m 2, p = 87,5 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 728,5 m 2 hs = 2,7 m k3 = 2,46 Sk = 1.792,1 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 0,0 m 2, hoi = 0,0 m, Soi x hoi 1/2 Fo = = 0,005 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 8,47 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,103 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 822,6 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 60 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , tab. 3.: 1,40 c = 1,0 P1 = 1,4 > 0,11-8-

8 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,129 S = 663,5 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 1,4 P 2 = 0,129 x 1,41 x 1,0 x 1,4 x 663,5 = 169 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 60,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 43,4 min Nejnižší stupeň požární bezpečnosti požárního úseku III. Požární úsek P 01.3 : 1.P.P. - archiv (m. č. 010 a 011). a) p o ž á r n í z a t í ž e n í : pn = 120,0 kg/m 2 ps = 2,0 kg/m 2, p = 122,0 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 78,0 m 2 hs = 2,7 m k3 = 3,46 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 0,0 m 2, hoi = 0,0 m, Soi x hoi 1/2 Fo = = 0,005 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 8,47 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,146 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 832,6 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 60 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol. 8.7 : 1,40 c = 1,0 P1 = 1,40 > 0,11-9-

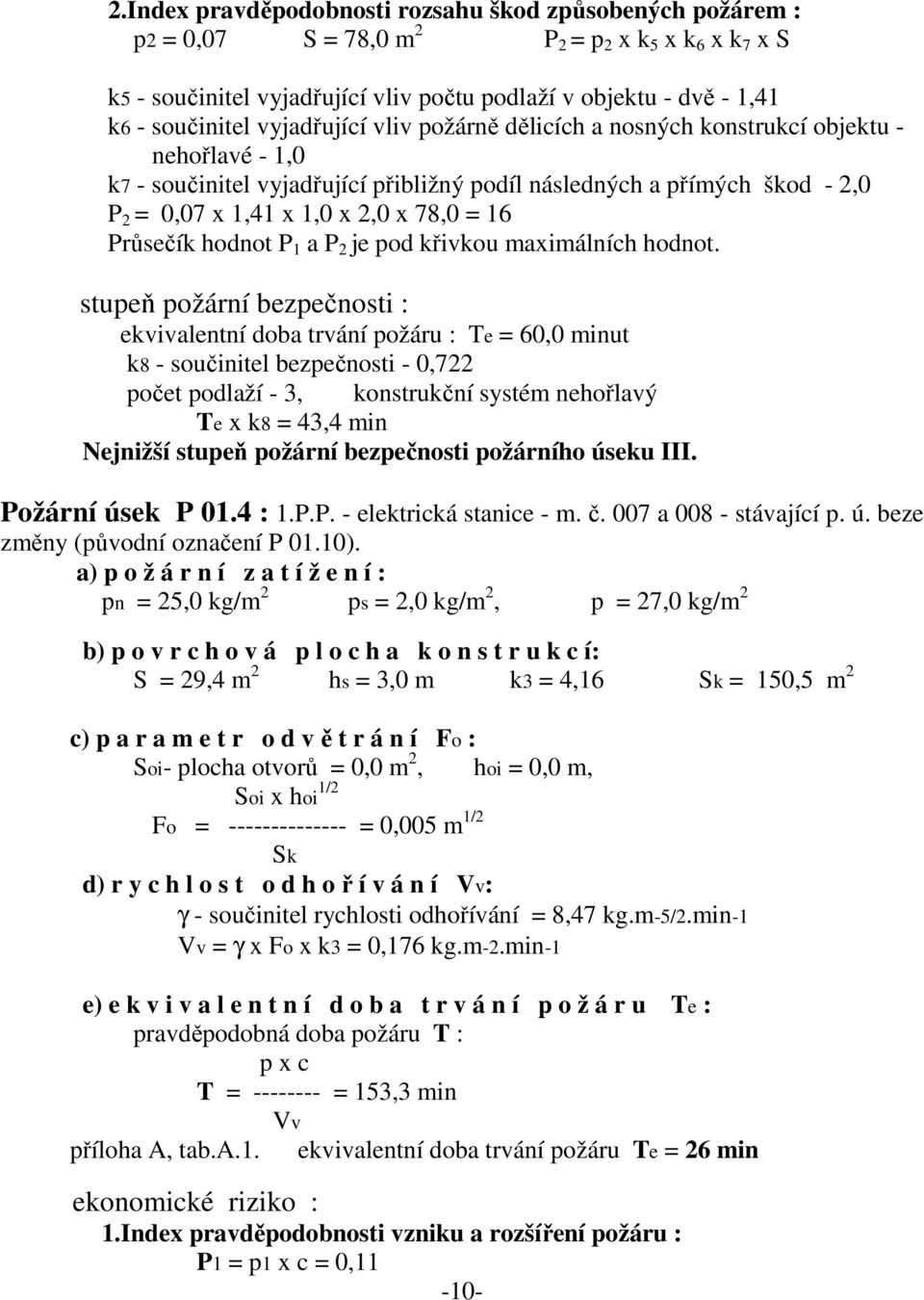

9 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,07 S = 78,0 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 2,0 P 2 = 0,07 x 1,41 x 1,0 x 2,0 x 78,0 = 16 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 60,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 43,4 min Nejnižší stupeň požární bezpečnosti požárního úseku III. Požární úsek P 01.4 : 1.P.P. - elektrická stanice - m. č. 007 a stávající p. ú. beze změny (původní označení P 01.10). a) p o ž á r n í z a t í ž e n í : pn = 25,0 kg/m 2 ps = 2,0 kg/m 2, p = 27,0 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 29,4 m 2 hs = 3,0 m k3 = 4,16 Sk = 150,5 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 0,0 m 2, hoi = 0,0 m, Soi x hoi 1/2 Fo = = 0,005 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 8,47 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,176 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 153,3 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 26 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11-10-

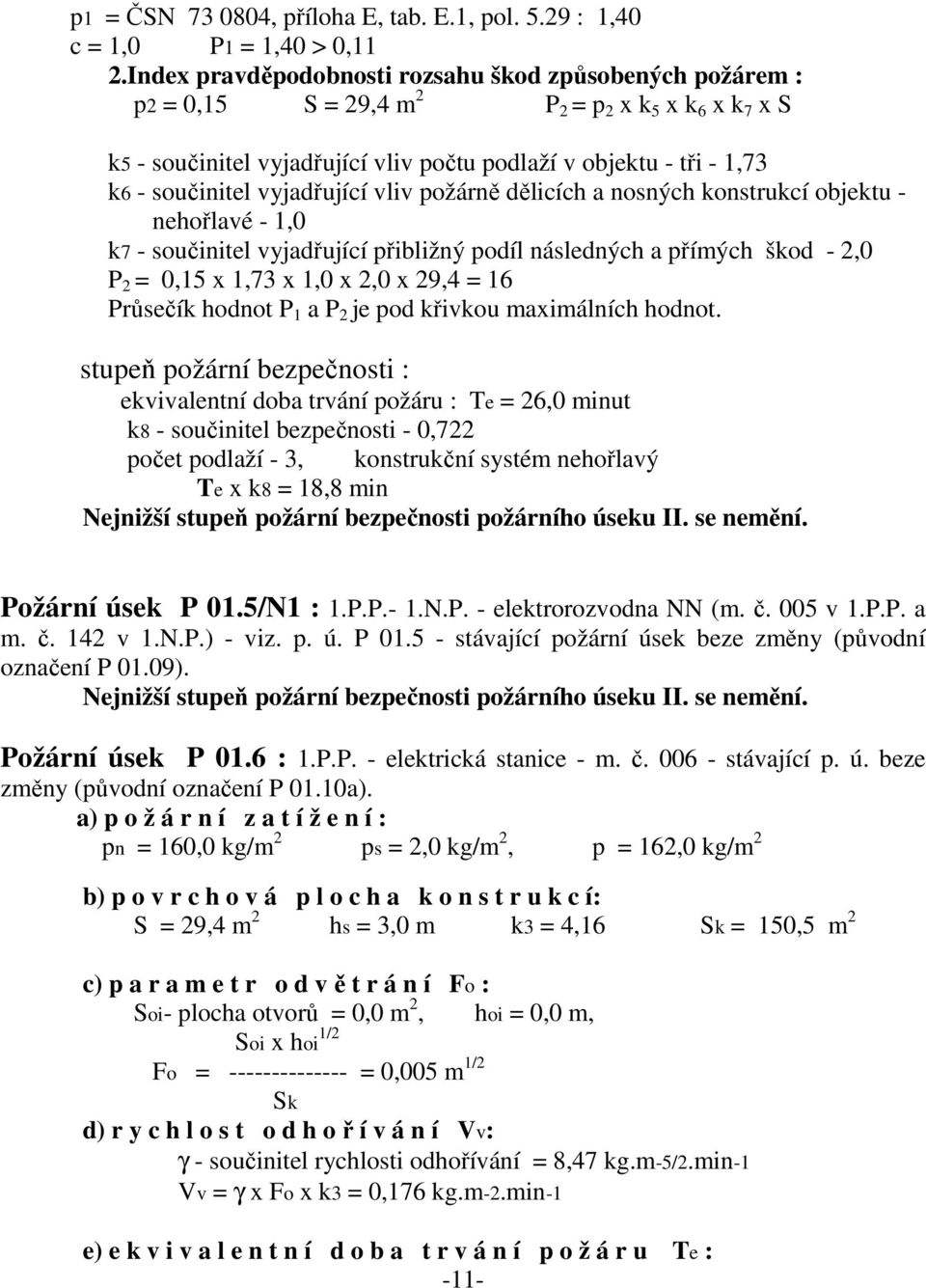

10 p1 = ČSN , příloha E, tab. E.1, pol : 1,40 c = 1,0 P1 = 1,40 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,15 S = 29,4 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - tři - 1,73 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 2,0 P 2 = 0,15 x 1,73 x 1,0 x 2,0 x 29,4 = 16 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 26,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 18,8 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek P 01.5/N1 : 1.P.P.- 1.N.P. - elektrorozvodna NN (m. č. 005 v 1.P.P. a m. č. 142 v 1.N.P.) - viz. p. ú. P stávající požární úsek beze změny (původní označení P 01.09). Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek P 01.6 : 1.P.P. - elektrická stanice - m. č stávající p. ú. beze změny (původní označení P 01.10a). a) p o ž á r n í z a t í ž e n í : pn = 160,0 kg/m 2 ps = 2,0 kg/m 2, p = 162,0 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 29,4 m 2 hs = 3,0 m k3 = 4,16 Sk = 150,5 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 0,0 m 2, hoi = 0,0 m, Soi x hoi 1/2 Fo = = 0,005 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 8,47 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,176 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : -11-

11 pravděpodobná doba požáru T : p x c T = = 920,5 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 60 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol : 1,40 c = 1,0 P1 = 1,40 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,15 S = 29,4 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - tři - 1,73 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 2,0 P 2 = 0,15 x 1,73 x 1,0 x 2,0 x 29,4 = 16 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 60,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 43,4 min Nejnižší stupeň požární bezpečnosti požárního úseku III. se nemění. Požární úsek P 01.7 : 1.P.P. - záložní zdroj (m. č. 004). a) p o ž á r n í z a t í ž e n í : pn = 40,0 kg/m 2 ps = 2,0 kg/m 2, p = 42,0 kg/m 2 S = 15,4 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab.g.1 pol. 6) : Te = 25 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek P 01.8 : 1.P.P. - technologické zázemí (m. č. 001a - 001c, 001f, 001g a 002). Ve skladech náhradních dílů jsou převážně nehořlavé náhradní díly strojů, v prostoru kompresorů jsou vzduchové kompresory, prostor 001a - technologie je prázdný. -12-

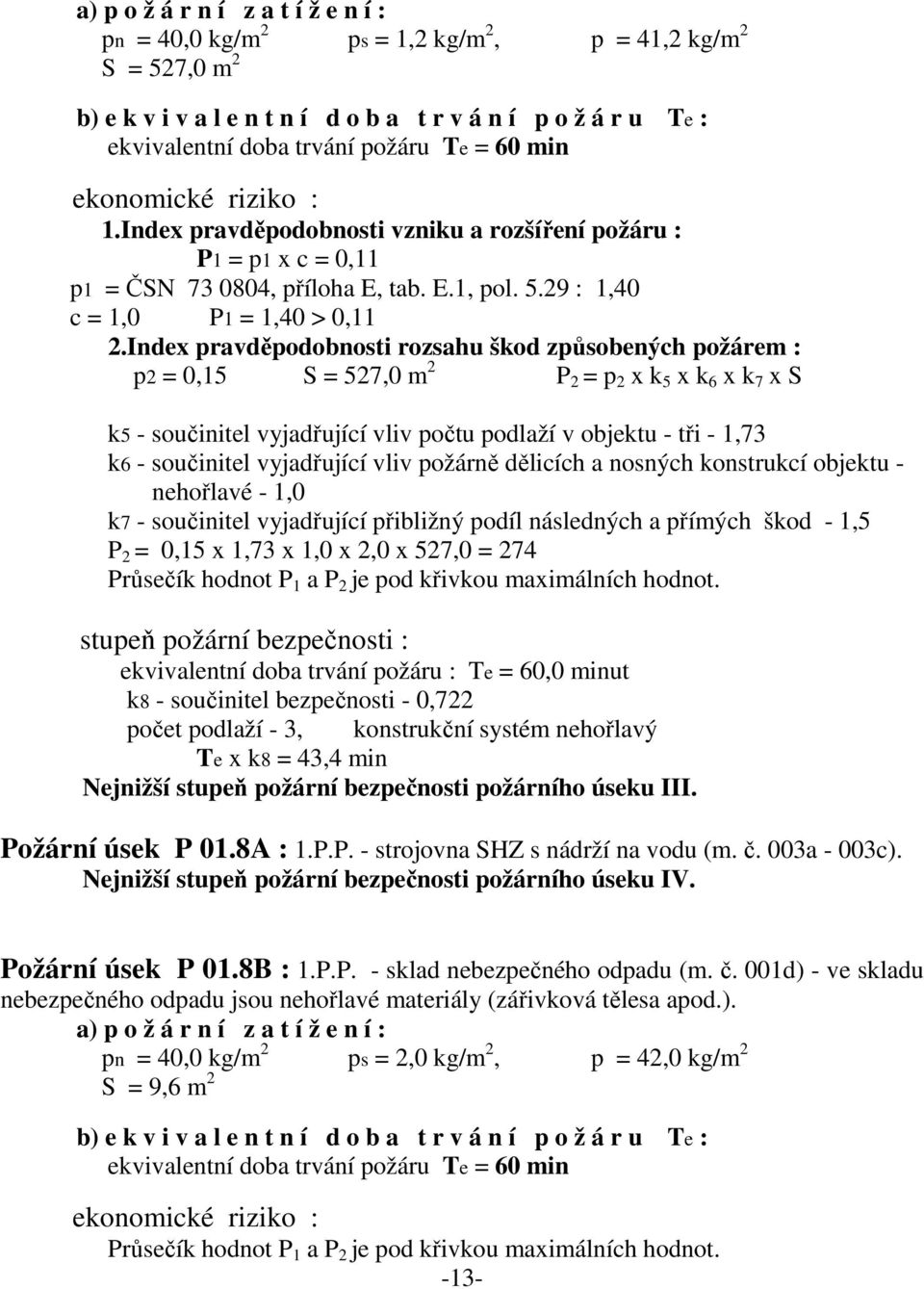

12 a) p o ž á r n í z a t í ž e n í : pn = 40,0 kg/m 2 ps = 1,2 kg/m 2, p = 41,2 kg/m 2 S = 527,0 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : ekvivalentní doba trvání požáru Te = 60 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol : 1,40 c = 1,0 P1 = 1,40 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,15 S = 527,0 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - tři - 1,73 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 1,5 P 2 = 0,15 x 1,73 x 1,0 x 2,0 x 527,0 = 274 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 60,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 43,4 min Nejnižší stupeň požární bezpečnosti požárního úseku III. Požární úsek P 01.8A : 1.P.P. - strojovna SHZ s nádrží na vodu (m. č. 003a - 003c). Nejnižší stupeň požární bezpečnosti požárního úseku IV. Požární úsek P 01.8B : 1.P.P. - sklad nebezpečného odpadu (m. č. 001d) - ve skladu nebezpečného odpadu jsou nehořlavé materiály (zářivková tělesa apod.). a) p o ž á r n í z a t í ž e n í : pn = 40,0 kg/m 2 ps = 2,0 kg/m 2, p = 42,0 kg/m 2 S = 9,6 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : ekvivalentní doba trvání požáru Te = 60 min ekonomické riziko : Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. -13-

13 ekvivalentní doba trvání požáru : Te = 60,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 43,4 min Nejnižší stupeň požární bezpečnosti požárního úseku III. Požární úsek P 01.8C : 1.P.P. - sklad maziv a hořlavých kapalin (m. č. 001e). Ve skladu je max. 50 kg vazelíny, max. 400 l olejů, 20 l etanolu a absorpční materiál - hořlavé kapaliny II. - IV. třídy nebezpečnosti. Sklad je dle ČSN zařazen jako uzavřený příruční. a) p o ž á r n í z a t í ž e n í : pn = 180,0 kg/m 2 ps = 2,0 kg/m 2, p = 182,0 kg/m 2 S = 19,5 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : ekvivalentní doba trvání požáru Te = 60 min ekonomické riziko : Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 60,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 43,4 min Nejnižší stupeň požární bezpečnosti požárního úseku III. Požární úsek N 1.9/N2 : N.P. - výrobní prostory, sociály s úklidem u schodiště v 1. a 2.N.P. a chodba s úklidem u šaten ve 2.N.P. (m. č , m. č. 118 a 119, v 1.N.P., m. č , 228 a ve 2.N.P.). a) p o ž á r n í z a t í ž e n í : pn = 25,0 kg/m 2 ps = 0,5 kg/m 2, p = 25,5 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 3.418,7 m 2 prům. hs = 6,8 m k3 = 2,46 Sk = 8.410,1 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 57,6 m 2, hoi = 1,8 m, Soi x hoi 1/2 Fo = = 0,009 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 7,76 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,172 kg.m-2.min-1-14-

14 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 148,4 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 39 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol. 4.5a) : 1,00 c = 1,0 P1 = 1,00 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : Smax = P2/ p2 x k5 x k6 x k7 p2 = 0,18 S = 3.418,7 m2 k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 1,5 P2 = 1.455,9 Smax = 3.824,4 m2. ekvivalentní doba trvání požáru : Te = 39,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 28,2 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek N 1.10 : 1.N.P. - pomocné prostory a vrátnice (m. č ). a) p o ž á r n í z a t í ž e n í : prům. pn = 35,0 kg/m 2 ps = 2,0 kg/m 2, p = 37,5 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 409,2 m 2 hs = 4,0 m k3 = 2,76 Sk = 1.129,4 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 23,1 m 2, hoi = 1,8 m, Soi x hoi 1/2 Fo = = 0,027 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 6,10 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,462 kg.m-2.min-1-15-

15 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 80,0 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 61 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol. 4.5a) : 1,00 c = 1,0 P1 = 1,00 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,18 S = 409,2 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 1,5 P 2 = 0,18 x 1,41 x 1,0 x 1,5 x 409,2 = 156 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 61,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 44,1 min Nejnižší stupeň požární bezpečnosti požárního úseku III. Požární úsek N 1.11 : 1.N.P. - pomocná výroba a rezerva (m. č. 130 a 131). Rezerva je v současnosti prázdná a uvažuje se v budoucnu s případným rozšířením výroby. a) p o ž á r n í z a t í ž e n í : prům. pn = 25,0 kg/m 2 ps = 0,5 kg/m 2, p = 25,5 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 1.167,9 m 2 prům. hs = 6,5 m k3 = 2,87 Sk = 3.351,9 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 69,3 m 2, hoi = 1,8 m, Soi x hoi 1/2 Fo = = 0,028 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 6,31 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,502 kg.m-2.min-1-16-

16 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 50,8 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 41 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol. 4.5a) : 1,00 c = 1,0 P1 = 1,00 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : p2 = 0,18 S = 1.167,9 m 2 P 2 = p 2 x k 5 x k 6 x k 7 x S k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 1,5 P 2 = 0,18 x 1,41 x 1,0 x 1,5 x 1.167,9 = 445 Průsečík hodnot P 1 a P 2 je pod křivkou maximálních hodnot. ekvivalentní doba trvání požáru : Te = 41,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 29,6 min Nejnižší stupeň požární bezpečnosti požárního úseku II. Požární úsek N 1.12/N2 : 1. a 2.N.P. - strojovny vzduchotechniky (m. č. 133 a 239). a) p o ž á r n í z a t í ž e n í : pn = 15,0 kg/m 2 ps = 2,0 kg/m 2, p = 17,0 kg/m 2 S = 57,1 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab.g.1 pol. 5b) : Te = 30 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek N 1.13 : 1.N.P. - sklad výrobků a materiálu s místností TUV (m. č. 132, 133, 135 a 140). Skladovací výška je 6,0 m. a) p o ž á r n í z a t í ž e n í : Množství materiálů je stanoveno dle podkladů investora. -17-

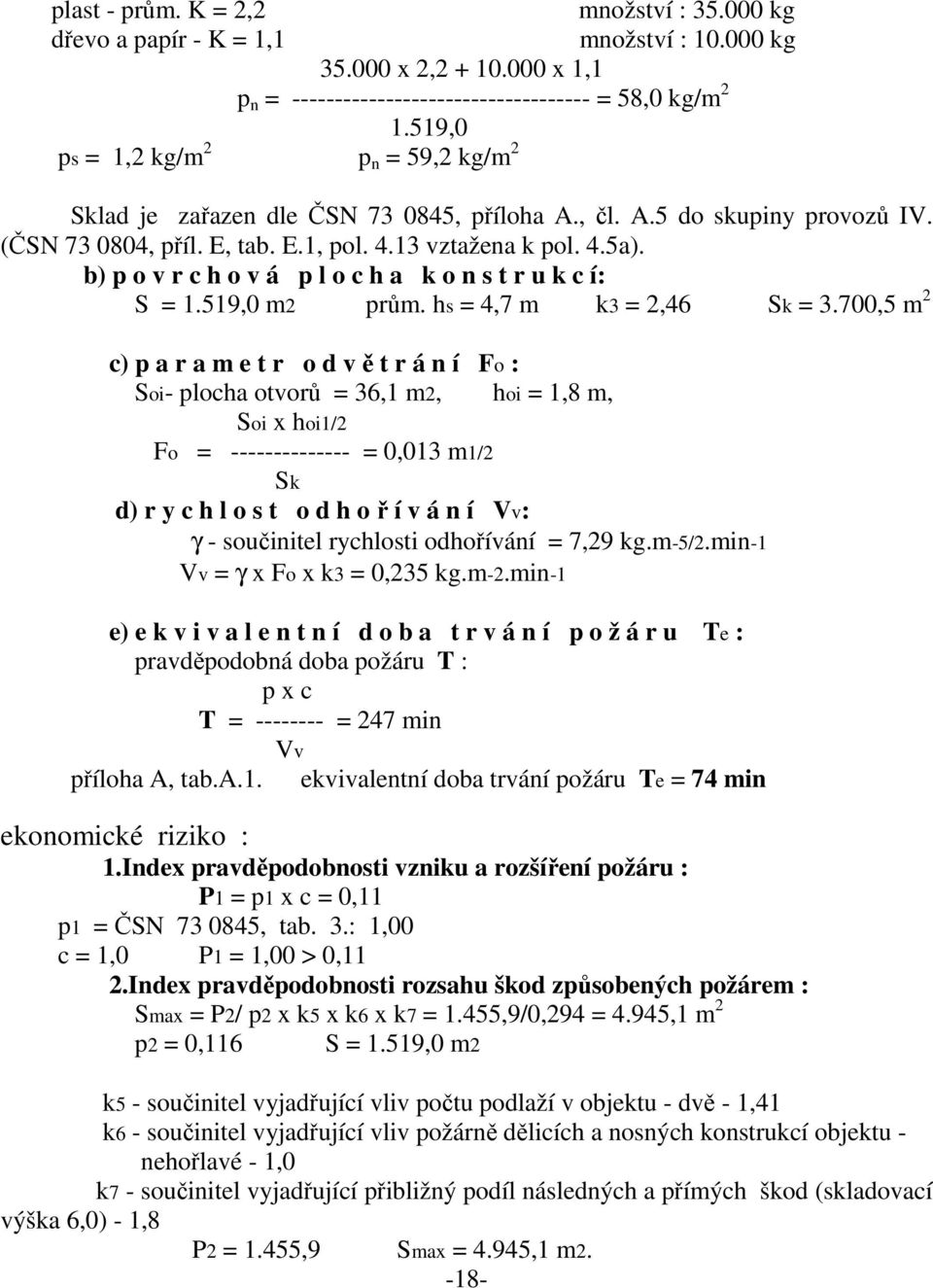

17 plast - prům. K = 2,2 množství : kg dřevo a papír - K = 1,1 množství : kg x 2, x 1,1 p n = = 58,0 kg/m ,0 ps = 1,2 kg/m 2 p n = 59,2 kg/m 2 Sklad je zařazen dle ČSN , příloha A., čl. A.5 do skupiny provozů IV. (ČSN , příl. E, tab. E.1, pol vztažena k pol. 4.5a). b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 1.519,0 m2 prům. hs = 4,7 m k3 = 2,46 Sk = 3.700,5 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 36,1 m2, hoi = 1,8 m, Soi x hoi1/2 Fo = = 0,013 m1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 7,29 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,235 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 247 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 74 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , tab. 3.: 1,00 c = 1,0 P1 = 1,00 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : Smax = P2/ p2 x k5 x k6 x k7 = 1.455,9/0,294 = 4.945,1 m 2 p2 = 0,116 S = 1.519,0 m2 k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod (skladovací výška 6,0) - 1,8 P2 = 1.455,9 Smax = 4.945,1 m

18 ekvivalentní doba trvání požáru : Te = 74,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 53,5 min Nejnižší stupeň požární bezpečnosti požárního úseku IV. Požární úsek N 1.14 : 1.N.P. - laboratoře se zázemím (m. č ). V prostoru laboratoří dochází ke kontrole výrobků - nahodilé požární zatížení je stejné jako u výroby. a) p o ž á r n í z a t í ž e n í : pn = 25,0 kg/m 2 ps = 2,0 kg/m 2, p = 27,0 kg/m 2 b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 294,3 m 2 hs = 3,5 m k3 = 2,77 Sk = 815,2 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 38,3 m 2, hoi = 1,8 m, Soi x hoi 1/2 Fo = = 0,063 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 5,29 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,924 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 29,3 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 40 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , příloha E, tab. E.1, pol. 4.5a) : 1,00 c = 1,0 P1 = 1,00 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : Smax = P2/ p2 x k5 x k6 x k7 p2 = 0,18 S = 3.418,7 m2 k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod - 1,5 P2 = 1.455,9 Smax = 3.824,4 m

19 ekvivalentní doba trvání požáru : Te = 40,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 28,9 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek N 1.14A : 1.N.P. - rozvaděče MAR (m. č. 153). a) p o ž á r n í z a t í ž e n í : pn = 25,0 kg/m 2 ps = 2,0 kg/m 2, p = 27,0 kg/m 2 příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 26 min ekvivalentní doba trvání požáru : Te = 26,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 18,8 min Nejnižší stupeň požární bezpečnosti požárního úseku II. Požární úsek N 1.14B : 1.N.P. - bateriový zdroj (m. č. 154). a) p o ž á r n í z a t í ž e n í : pn = 10,0 kg/m 2 ps = 0,0 kg/m 2, p = 10,0 kg/m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab.g.1 pol. 6 : Te = 25 min Nejnižší stupeň požární bezpečnosti požárního úseku II. Požární úsek N 1.14C : 1.N.P. - chodba (m. č. 142). a) p o ž á r n í z a t í ž e n í : pn = 5,0 kg/m 2 ps = 2,0 kg/m 2, p = 7,0 kg/m 2 ekvivalentní doba trvání požáru Te = 7,5 min Nejnižší stupeň požární bezpečnosti požárního úseku II. Požární úsek N 1.15 : 1.N.P. - sklad fy. Levné elektro (m. č b, 155 a 156). Skladování je do výšky max. 6,0 m a sortiment tvoří elektrospotřebiče. Sklad je zařazen dle ČSN , příloha A., čl. A.5 do skupiny provozů V. (ČSN , příl. E, tab. E.1, pol vztažena k pol. 5.9) a) p o ž á r n í z a t í ž e n í : mi = 0,75 kg.m-2min-1 Sf = 7,26 m2 S = 4.079,8 m2 Mi = 150 x 0,75 x 7,26 kg.m2 K = 1,8-20-

20 pn = 150 x 0,75 x 7,26 x 1,8 x 0,7 = 1.029,1 kg/m 2 ps = 1,2 kg/m2, p = 1.030,3 kg/m2, b) p o v r c h o v á p l o c h a k o n s t r u k c í: S = 4.326,1 m 2 hs = 6,6 m k3 = 2,44 Sk = 9.954,7 m 2 c) p a r a m e t r o d v ě t r á n í Fo : Soi- plocha otvorů = 92,6 m 2, hoi = 1,5 m, Soi x hoi 1/2 Fo = = 0,011 m 1/2 Sk d) r y c h l o s t o d h o ř í v á n í Vv: γ - součinitel rychlosti odhořívání = 7,49 kg.m-5/2.min-1 Vv = γ x Fo x k3 = 0,207 kg.m-2.min-1 e) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : pravděpodobná doba požáru T : p x c T = = 4.980,7 min Vv příloha A, tab.a.1. ekvivalentní doba trvání požáru Te = 112 min ekonomické riziko : 1.Index pravděpodobnosti vzniku a rozšíření požáru : P1 = p1 x c = 0,11 p1 = ČSN , tab. 3.: 1,40 c = 0,5 P1 = 0,7 > 0,11 2.Index pravděpodobnosti rozsahu škod způsobených požárem : Smax = P2/ p2 x k5 x k6 x k7 = 1.907,8/0,353 = 5.408,3 m 2 p2 = 0,139 S = 4.326,1 m2 k5 - součinitel vyjadřující vliv počtu podlaží v objektu - dvě - 1,41 k6 - součinitel vyjadřující vliv požárně dělicích a nosných konstrukcí objektu - nehořlavé - 1,0 k7 - součinitel vyjadřující přibližný podíl následných a přímých škod (skladovací výška 6,0) - 1,8 P2 = 1.455,9 Smax = 5.408,3 m2. ekvivalentní doba trvání požáru : Te = 112,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 80,9 min Nejnižší stupeň požární bezpečnosti požárního úseku V. -21-

21 Požární úsek N 2.16 : 2.N.P. - šatna žen se zázemím (m. č ). V šatně jsou kovové skříňky. a) p o ž á r n í z a t í ž e n í : S = 381,8 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab.g.1 pol. 10a) : Te = 20 min ekvivalentní doba trvání požáru : Te = 20,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 14,5 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek N 2.17 : 2.N.P. - šatna mužů se zázemím (m. č ). V šatně jsou kovové skříňky. S = 100,5 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab.g.1 pol. 10a) : Te = 20 min ekvivalentní doba trvání požáru : Te = 20,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 14,5 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek N 1.18/N2 : N.P. - krajní schodiště z 1. do 2.N.P. a jídelna s administrativou (m. č. 120 v 1.N.P. a m. č a ve 2.N.P.). a) p o ž á r n í z a t í ž e n í : S = 424,0 m 2 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : plocha administrativy a chodeb s jídekními prostory je uvažována v poměru 1 : 1 příloha G, tab.g.1 pol. 12 a 19 : prům. Te = 35 min ekvivalentní doba trvání požáru : Te = 35,0 minut k8 - součinitel bezpečnosti - 0,722 počet podlaží - 3, konstrukční systém nehořlavý Te x k8 = 25,8 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nemění. Požární úsek N 1.19/N2 : N.P. - stávající chráněná úniková cesta typu A s výtahem (m. č v 1.N.P. a m. č ve 2.N.P.). -22-

22 b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab. G.1, pol. 8 : Te = 12 min Nejnižší stupeň požární bezpečnosti požárního úseku II. se nezhořšuje. Požární úsek Š-N 2.20 : 2.N.P. - stávající instalační šachta (m. č. 215). b) e k v i v a l e n t n í d o b a t r v á n í p o ž á r u Te : příloha G, tab. G.1, pol. 3b) : Te = 20 min Nejnižší stupeň požární bezpečnosti požárního úseku II. Stávající požární úseky skladů technických plynů nebudou nyní využívány a stávající požární úsek plynové kotelny je beze změny. e) Stavební konstrukce : Požadovaná odolnost stavebních konstrukcí : Požární SPB Požární Požární Kce. Obvodové Obvodové Nosná kce. Střešní stěny a uzávěry nosné stěny stěny střechy plášť úsek č. stropy nosné nenosné P 01.1, P 01.2, P 01.4, P 01.6, P 01.8B a P 01.8C III. 60DP1 30DP1 60DP1 60DP P 01.8A IV. 90DP1 45DP1 90DP1 90DP P 01.3, P 01.5, P 01.6, P 01.7 a P 01.8 II. 45DP1 30DP1 45DP1 45DP N N.P. dvoupodlažní části II DP N N.P. jednopodlažní části a 2.N.P. dvoupodlažní části II DP N 1.10 III DP N 1.11 a N 1.12; N 2.16 a N 2.17 II DP N N.P. dvoupodlažní části IV DP N N.P. jednopodlažní části IV DP N 1.14, N 1.14A a N 1.14B II DP N 1.14C I DP N 1.15 V DP

23 N N.P. dvoupodlažní části II DP N N.P. dvoupodlažní části II DP N 1.19/N2 II DP Š-N 2.20 II. 30DP2 15DP Skutečnost : Požární stěny - cihelné zdivo o tl. nejméně 150 mm omítnuté s porovnáním s Hodnotami pož. od. stav. kcí. dle Eurokódů tab REI 90 min - prosklení z chodby 110 do vstupu 101 musí být včetně rámu provedeno jako pevná prosklená stěna s odolností EI 30 DP1 min - prosklení z výroby 109 do m. č. 117 musí být včetně rámu provedeno jako pevná prosklená stěna s odolností EI 15 DP1 min na rám nesmí být použit plast!!! - příčky ze sádrokartonu Knauf White tl. 12,5 mm bez izolace s porovnáním s Ochranou kcí. systémy Knauf EI 30 min provedení příček musí odpovídat konstrukčnímu řešení Knauf W 111, 112 nebo 113 pro požární odolnost nejméně EI 15 minut. - příčky ze sádrokartonu Knauf Red tl. 15,0 mm bez izolace s porovnáním s Ochranou kcí. systémy Knauf EI 45 min provedení příček musí odpovídat konstrukčnímu řešení Knauf W 111, 112 nebo 113 pro požární odolnost nejméně EI 45 minut. - příčky ze sádrokartonu Knauf Red tl. 2 x 15,0 mm bez izolace s porovnáním s Ochranou kcí. systémy Knauf EI 90 min provedení příček musí odpovídat konstrukčnímu řešení Knauf W 111, 112 nebo 113 pro požární odolnost nejméně EI 45 minut. - železobetonové stěny o tl. 150 mm vystavené požárnu ze dvou stran s porovnáním s Hodnotami pož. odolnosti stav. kcí. dle Eurokódů REI 60 min Požární strop - stávající železobetonové stropy o tl. nejméně 200 mm s porovnáním s Hodnotami pož. odolnosti stav. kcí. dle Eurokódů - stávající železobetonové schodiště tl. nejméně 100 mm s porovnáním s Hodnotami pož. odolnosti stav. kcí. dle Eurokódů REI 90 min REI 45 min -24-

24 - podhled ze sádrokartonu Knauf Red tl. 15 mm s odpovídající minerální tepelnou izolací s porovnáním s Ochranou kcí. systémy Knauf EI 30 min provedení podhledu jako samostatného požárního předělu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost EI 30 minut. Pokud budou v podhledu osazena zapuštěná svítidla, musí procházet podhled i nad svítidly tak, aby byl celistvý a neporušený. - podhled ze sádrokartonu Knauf Red tl. 2 x 12,5 m s odpovídající minerální tepelnou izolací s porovnáním s Ochranou kcí. systémy Knauf EI 45 min provedení podhledu jako samostatného požárního předělu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost EI 45 minut. Pokud budou v podhledu osazena zapuštěná svítidla, musí procházet podhled i nad svítidly tak, aby byl celistvý a neporušený. - podhled ze sádrokartonu Knauf Red tl. 3 x 12,5 m s odpovídající minerální tepelnou izolací (prostor pod kancelářemi 237 a 238). s porovnáním s Ochranou kcí. systémy Knauf EI 90 min provedení podhledu jako samostatného požárního předělu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost EI 90 minut. Pokud budou v podhledu osazena zapuštěná svítidla, musí procházet podhled i nad svítidly tak, aby byl celistvý a neporušený. 1.P.P. 1.N.P. Požární uzávěry (dveřní křídlo včetně zárubně - dále jen dveře): - dveře z m. č. 009 do m. č. 001b a do šachty 010 do m. č. 001b 001a do m. č a do šachty 004 do m. č. 001f samozavírací s požární odolností EW-C 30DP1 min - dveře z m. č. 003a do m. č. 001a; 001d; 001e samozavírací s požární odolností EW-C 45DP1 min - vrata z m. č. 137 do m. č do m. č. 109 samozavírací s požární odolností - vrata z m. č. 109 do m. č do m. č. 130 samozavírací s požární odolností - dveře z m. č. 138 do m. č do m. č. 139 a EW-C 30DP3 min EW-C 15DP3 min

25 2.N.P. 144 do m. č. 142 samozavírací s požární odolností - dveře z m. č. 134 do m. č do m. č do m. č. 153 samozavírací s požární odolností - dveře z m. č. 109 do m. č do m. č do m. č do m. č do m. č do m. č do m. č do m. č do m. č. 143 samozavírací s požární odolností - dveře z m. č. 110 do m. č. 101 samozavírací s požární odolností - stávající severní vstupní dveře do vstupní haly chráněné únikové cesty samozavírací s požární odolností EW-C 30DP3 min EW-C 30DP3 min EW-C 15DP3 min EI-C 30DP3 min EI-C 30DP3 min - dveře z m. č. 235 do m. č. 229 a do m. č do m. č. 232, 229, 224, 223, 221, 220 samozavírací s požární odolností EW-C 15DP3 min - dveře z m. č. 202 do m. č. 216 a 207 samozavírací s požární odolností EI-C 15DP3 min - dveře z m. č. 216 do m. č. 215 a samozavírací s požární odolností EW 15DP3 min - dveře z m. č. 239 do m. č. 240 samozavírací s požární odolností EW-C 30DP3 min Nosné konstrukce - viz. požární stěny a stropy - stávající železobetonové sloupy o rozměru min. 450 x 450 mm s krytím výztuže nejméně 40 mm s porovnáním s Hodnotami pož. odolnosti konstrukcí dle Eurokódů R 90 min - ocelové I nosníky chráněné podhledem ze sádrokartonu Knauf Red tl. 15 mm s porovnáním s Ochranou kcí. systémy Knauf R 30 min provedení obkladu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost nejméně R 30 minut. -26-

26 - stávající ocelové sloupy (m. č. 116 a 117) chráněné obkladem ze sádrokartonu Knauf Red tl. 15 mm s porovnáním s Ochranou kcí. systémy Knauf R 45 min provedení obkladu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost nejméně R 45 minut. - stávající ocelové sloupy (m. č. 122 a 124) chráněné obkladem ze sádrokartonu Knauf Red tl. 12,5 mm s porovnáním s Ochranou kcí. systémy Knauf R 30 min provedení obkladu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost nejméně R 30 minut. - stávající ocelové sloupy v m. č. 135 budou opatřeny protipožárním nátěrem tak, aby byla splněna požadovaná požární odolnost nejméně R 30 minut!!! Protipožární nátěr musí být doložen dobou životnosti a po jejím uplynutí musí být nátěr opět obnoven. Protipožární nátěr musí být 1 x ročně kontrolován a při poškození musí být neprodleně opraven. V případě, že nebudou chráněny nátěrem, musí být chráněny systémem stabilního hasícího zařízení tak, aby byla zajištěna jejich únosnost po dobu nejméně 30 minut. - stávající ocelové sloupy v m. č. 144 musí být chráněny systémem stabilního hasícího zařízení tak, aby byla zajištěna jejich únosnost po dobu nejméně 45 minut. - stávající železobetonové nosníky o šířce nejméně 150 mm s krytím výztuže nejméně 20 mm s porovnáním s Hodnotami pož. odolnosti konstrukcí dle Eurokódů R 45 min Obvodové stěny - cihelné zdivo o tl. nejméně 300 mm s oboustrannou omítkou s porovnáním s Hodnotami pož. od. stav. kcí. dle Eurokódů tab REI 120 min Nenosné obvodové stěny - stávající obvodový plášť s požární odolností 15 DP1 min - předsazené stěny ze sádrokartonu Knauf Red tl. 12,5 mm + stávající obvodový plášť (obvodová stěna p. ú. N 1.10) s porovnáním s Ochranou kcí. systémy Knauf EI 30 min provedení předsazených stěn musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost nejméně EI 15 minut. - předsazené stěny ze sádrokartonu Knauf Red tl. 2 x 15,0 mm (m. č. 140 a 108) s porovnáním s Ochranou kcí. systémy Knauf EI 45 min provedení předsazených stěn musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost nejméně EI 45 minut. -27-

27 - obvodové stěny rampy s oboustranným opláštěním deskami Cetris tl. 2 x 10,0 mm. s porovnáním s podklady Cetris EI 45 min Požární pásy - obvodové cihelné zdivo v šířce nejméně 900 mm a prostor bez požárního rizika - vyhovuje. U skladů v 1.N.P. je provedena instalace SHZ a proto nemusí být dle ČSN požární pásy provedeny. U skladu v suterénu tvoří požární pásy obvodové cihelné zdivo v šířce nejméně mm a u ostatních požárních úseků nejsou požární pásy požadovány - vyhovuje. Nosná konstrukce střechy - - stávající železobetonové nosníky o šířce nejméně 150 mm s krytím výztuže nejméně 20 mm s porovnáním s Hodnotami pož. odolnosti konstrukcí dle Eurokódů R 45 min - stávající ocelové vazníky v m. č. 135 budou opatřeny protipožárním nátěrem tak, aby byla splněna požadovaná požární odolnost nejméně R 30 minut!!! Protipožární nátěr musí být doložen dobou životnosti a po jejím uplynutí musí být nátěr opět obnoven. Protipožární nátěr musí být 1 x ročně kontrolován a při poškození musí být neprodleně opraven. V případě, že nebudou chráněny nátěrem, musí být chráněny systémem stabilního hasícího zařízení tak, aby byla zajištěna jejich únosnost po dobu nejméně 30 minut. - stávající ocelové vazníky v m. č. 144 musí být chráněny systémem stabilního hasícího zařízení tak, aby byla zajištěna jejich únosnost po dobu nejméně 45 minut. - ocelová nosná konstrukce střechy s podhled ze sádrokartonu Knauf Red tl. 2 x 12,5 mm (148, 149a a 149b) s porovnáním s Ochranou kcí. systémy Knauf REI 45 min provedení podhledu jako samostatného požárního předělu musí odpovídat konstrukčnímu řešení Knauf pro požární odolnost REI 45 minut. Pokud budou v podhledu osazena zapuštěná svítidla, musí procházet podhled i nad svítidly tak, aby byl celistvý a neporušený. Střešní plášť - stávající střešní plášť (trapézový plech + min. tep. izolace) s požární odolností EI 45 min - stávající železobetonové stropní panely s porovnáním s ČSN ed.2 tab. 2, pol. 1.3a) REI 45 min f) Stavební hmoty : Použité stavební hmoty mají třídu reakce na oheň A1 nebo A2 (cihelné zdivo, železobetonové, sádrokartonové a ocelové konstrukce, obvodový a střešní plášť, minerální -28-

28 tepelná izolace), třídu reakce na oheň B (polykarbonát opláštění rampy) - vyhovuje. třídu reakce na oheň B-s3-d0 (kazetový membránový podhled ve výrobním prostoru) - vyhovuje. g) Možnosti požárního zásahu, únikové cesty : Požární zásah je možno vést z komunikací vedoucích okolo haly. Obsazení objektu osobami: V objektu je provoz na směny a v nejvíce obsazené směně je max. 110 osob (tyto osoby jsou uvažovány i s případným rozšířením provozu do prostoru rezervy). Počet osob dle ČSN : Provoz : 110 os. x koef. 1, osob. V administrativní části (432 m 2 ) je uvažováno 44 osob (ČSN ,0 m 2 / os). Únikové cesty : Z obou podlaží objektu vede jedna nechráněná úniková cesta na volné prostranství. Vzhledem ke krátkým vzdálenostem k východům (max. 15,0 m) a malému počtu osob se únikové cesty považují bez výpočtu za vyhovující. Délka : Jedna nechráněná úniková cesta : Rychlost pohybu osob po rovině vu = 30 m.min-1, počet evakuovaných osob E = max. 29 součinitel evakuace s = 1,0 jednotková kapacita únikového pruhu Ku= 40 osob, započitatelný počet únikových pruhů u = 1,5 mezní doba evakuace tu,max pro provoz 4 Vu E.s mezní délka lumax = x ( tumax ) = 140,6 m. 0,75 Ku.u Skutečná max. délka max. 45 m - vyhovuje. = 2,5 min Více nechráněných únikových cest : Výroba : Rychlost pohybu osob po rovině vu = 30 m.min-1, počet evakuovaných osob E = 149 součinitel evakuace s = 1,0 jednotková kapacita únikového pruhu Ku= 40 osob, započitatelný počet únikových pruhů u = 4,5 mezní doba evakuace tu,max pro provoz 4 = 4,0 min Vu E.s mezní délka lumax = x ( tumax ) = 126,8 m. 0,75 Ku.u Skutečná max. délka max. 90 m - vyhovuje. -29-

29 Sklad : Rychlost pohybu osob po rovině vu = 30 m.min-1, počet evakuovaných osob E = 41 součinitel evakuace s = 1,0 jednotková kapacita únikového pruhu Ku= 40 osob, započitatelný počet únikových pruhů u = 3,0 mezní doba evakuace tu,max pro provoz 4 = 2,5 min Vu E.s mezní délka lumax = x ( tumax ) = 86,3 m. 0,75 Ku.u Skutečná max. délka max. 53 m - vyhovuje. Aministrativa : Rychlost pohybu osob po schodech dolů vu = 25 m.min-1, počet evakuovaných osob E = 44 součinitel evakuace s = 1,0 jednotková kapacita únikového pruhu Ku= 30 osob, započitatelný počet únikových pruhů u = 3,0 mezní doba evakuace tu,max pro provoz 4 = 4,0 min Vu E.s mezní délka lumax = x ( tumax ) = 116,9 m. 0,75 Ku.u Skutečná max. délka max. 59 m - vyhovuje. Chráněná úniková cesta : mezní délka 120 m není skutečnou délkou max. 27 m překročena - vyhovuje. Šířka : Jedna nechráněná úniková cesta : 1.N.P. : Rychlost pohybu osob po rovině vu = 30 m.min-1, počet evakuovaných osob E = max. 29 součinitel evakuace s = 1,0 jednotková kapacita únikového pruhu Ku = 40 osob, délka únikové cesty lu = max. 45,0 m mezní doba evakuace t u max = 2,5 min E x s umin = = 1,0 u = 0,55 m. 0,75 x lu Ku x (tumax ) vu Dveře šířky nejméně 800 mm jsou vyhovující. Více nechráněných únikových cest : 1.N.P. : -30-
