1 Návod k použití Bezdrátový Access Point (přístupový bod) RWAP

2 Obsah 1 ÚVOD Balení Vlastnosti Specifikace Popis Připojení Access pointu Konfigurace Úvod Konfigurace Access Pointu Status and Information Nastavení bezdrátového provozu Advanced Setting Security Filtrování MAC Adres System Utility Konfigurační nástroje Upgrade Firmware Reset Problémy

3 1 ÚVOD Tento produkt je možno použít jako přístupový bod pro vybudování bezdrátové lokální sítě. Jakákoliv bezdrátová stanice se může připojit k bezdrátové síti při použití režimu Infrastructure Mode. Zařízení podporuje WEP, WPA, ESSID a filtrování MAC adres pro zabezpečení bezdrátové sítě. K zařízení je připojena anténa pomocí RP-SMA konektoru je možno připojit vlastní anténu. Správa zařízení se provádí přes internetový prohlížeč. Je možno využít funkce DHCP serveru a přidělovat IP adresy připojeným zařízením automaticky 1.1 Balení 1x Access Point 1x napájecí adaptér 1x manuál 1.2 Vlastnosti Vyhovuje IEEE b/g (DSSS) 2.4GHz specifikaci. Vysoká přenosová rychlost (54Mbps). Integruje bezdrátovou a drátovou Ethernet síť. Automatické snížení přenosové rychlosti při problémech s bezdrátovým spojením. Podpora 64/128-bit WEP a WPA šifrování. Integrovaný DHCP server pro automatické přidělování IP adres. Nastavování přes webový prohlížeč. 1.3 Specifikace Standardy: IEEE b/g (Wireless), IEEE (Wired) Přenosová rychlost: 54/48/36/24/18/12/11/9/6/5.5/2/1Mbps auto fallback Bezpečnost: 64/128-bit WEP a WPA Data Encryption Frekvenční rozsah: 2.400~2.4835GHz (Industrial Scientific Medical Band) - 3 -

4 Modulace: a Radiová technologie: Direct Sequence Spread Spectrum (DSSS) Anténa: Externí odpojitelný dipól (s RP-SMA konektorem) Konektory: 10/100Mbps RJ-45 x 1 Napájení: 12VDC, 0.5A Vysílací výkon: 15dBm (typicky) Indikace: Napájení, LAN Link/Activity, Wireless Activity Rozměry: 30(V) x 127(Š) x 96(H) mm Teplota: Provozní: 0~55 C (32~131 F) Skladovací: -20~70 C (-4~158 F) Vlhkost: 10-90% (nekondenzující) Certifikace: FCC, CE 1.4 Popis Přední Panel LED Barva Status Popis PWR zelená svítí napájení je připojeno WLAN zelená nesvítí bliká napájení je odpojeno anténa přijímá nebo vysílá LAN zelená nesvítí anténa nepřijímá ani nevysílá svítí zařízení je spojeno(link) LAN výstup bliká nesvítí LAN přijímá nebo vysílá data LAN nemá spojení - 4 -

5 Zadní Panel Anténní konektor Reversní SMA konektor pro připojení antény. Napájecí konektor Konektor (souosý) pro připojení napájecího adaptéru. LAN Port Konektor RJ45 pro připojení lokální sítě (drátové). Reset Tlačítko Reset : 1) Při problémech se zařízením stiskněte tlačítko (pomocí špičatého předmětu- tužka ) na méně než 4 vteřiny. Dojde k restartu zařízení při zachování originální konfigurace. 2) Při přetrvávajících potížích nebo při zapomenutí hesla, stiskněte tlačítko na více než 4 vteřiny. Dojde k restartu zařízení s tovární konfigurací (Vaše konfigurace bude ztracena)

6 2 Připojení Access Pointu 1. Vyberte optimální umístění. Nejlepší umístění je obvykle uprostřed bezdrátové sítě, s přímou viditelností na všechna připojená zařízení. 2. Připojte Access point k routeru, přepínači, nebo počítači. Připojte zařízení přes LAN port ke stávající síti nebo počítači. K připojení použijte UTP nebo STP patchkabel. 3. Připojte napájecí adaptér. K napájení použijte pouze originální adaptér použití jiného adaptéru může poškodit zařízení. 3 Konfigurace 3.1 Úvod Tento Access Point je konfigurován pomocí webového prohlížeče a to jak pomocí bezdrátového tak drátového připojení. Z drátem připojené stanice 1. Ujistěte se, že stanice je ve stejné podsíti jako Access Point. Defaultní IP adresa a maska podsítě (Subnet Mask) je: Default IP adresa: Default Subnet: Nastavení PC do stejné podsítě. 1a) Windows 95/98/Me 1. Start Nastavení - Ovládací Panely. 2. Dvojitý klik na ikonu Síť. 3. Pokud není v síťových součástech nainstalován protokol TCP/IP stiskněte tlačítko Přidat. Pokud je TCP/IP již nainstalován pokračujte bodem Zvolte Protokol a Přidat. 5. Zvolte Microsoft - TCP/IP a potvrďte OK. 6. Po instalaci TCP/IP, zvolte TCP/IP ze seznamu síťových součástí a stiskněte Vlastnosti. 7. Zkontrolujte nastavení: Vazby: Klient sítě Microsoft a Sdílení souborů a tiskáren v síti Microsoft. Brána: Nevyplněno. DNS konfigurace: zvolte Disable DNS. WINS konfigurace: zvolte Disable WINS. IP Adresa: zvolte Použít následující adresu. Zadejte adresu a masku podsítě. Příklad: - 6 -

7 8. Restartujte PC. IP adresa: (jakákoliv IP adresa mezi ~ , nezadávejte ) Subnet Mask: b) Windows XP 1: Start Nastavení - Síťová připojení. 2: Dvakrát klikněte na Připojení k místní síti. 3: Zvolte Obecné - Vlastnosti. V seznamu vyberte Protokol sítě internet [TCP/IP] a stiskněte Vlastnosti. 4: Pokud používáte DHCP server k přidělování adres zvolte v okně Vlastnosti Protokolu (TCP/IP) Získat adresu IP ze serveru DHCP automaticky a Získat adresu DNS serveru automaticky. Pokud chcete nastavit adresu manuálně, zadejte Použít následující adresu IP: a zadejte adresu. Příklad: IP adresa: (jakákoliv IP adresa mezi ~ , nezadávejte ) 5: Potvrďte nastavení OK 1c) Windows Start Nastavení - Síťová a telefonická připojení. 2. Dvakrát klikněte na Připojení k místní síti. 3. Zvolte Vlastnosti. 4. Zvolte Protokol sítě internet [TCP/IP] a stiskněte Vlastnosti. 5. Pokud používáte DHCP server k přidělování adres zvolte v okně Vlastnosti Protokolu (TCP/IP) Získat adresu IP ze serveru DHCP automaticky a Získat adresu DNS serveru automaticky. Pokud chcete nastavit adresu manuálně, zadejte Použít následující adresu IP: a zadejte adresu. Příklad: IP adresa: (jakákoliv IP adresa mezi ~ , nezadávejte ) 6. Potvrďte nastavení OK. 1d) Windows NT 1. Start Nastavení - Ovládací Panely 2. Dvojitý klik na ikonu Síť. 3. Pokud není v síťových součástech nainstalován protokol TCP/IP stiskněte tlačítko Přidat. Pokud je TCP/IP již nainstalován pokračujte bodem V seznamu protokolů vyberte Protokol TCP/IP a potvrďte Ok. 5. Po instalaci TCP/IP, zvolte TCP/IP ze Seznamu Protokolů a stiskněte Vlastnosti 6. Zkontrolujte nastavení: Vazby: Klient sítě Microsoft a Sdílení souborů a tiskáren v síti Microsoft. Brána: zůstane prázdné. DNS konfigurace: zůstane prázdné. WINS konfigurace: zůstane prázdné

8 IP Adresa: zvolte Použít následující adresu. Zadejte adresu a masku podsítě. Příklad: IP adresa: (jakákoliv IP adresa mezi ~ , nezadávejte ) Subnet Mask: Potvrďte nastavení OK. 2. Zadejte ve Vašem webovém prohlížeči. 3. Zadejte jméno a heslo a potvrďte OK. Základní nastavení jména a hesla: User Name: Admin Password: Můžete konfigurovat Access Point. Z bezdrátové stanice 1. Ujistěte se, že bezdrátová stanice je ve stejné podsíti, jako Access Point (viz. krok 1). 2. Připojte Access Point. Základní nastavení ESSID (identifikátor sítě) je default a WEP šifrování je vypnuto. Ujistěte se, že bezdrátová stanice používá stejný ESSID jako Access Point a připojte stanici k Access Pointu. 3. Zadejte ve Vašem webovém prohlížeči. 4. Zadejte jméno a heslo a potvrďte OK

9 3.2 Konfigurace Access Pointu Vždy když dokončíte nastavování na některé stránce a stisknete Apply, vrátíte se na tuto základní stránku. Změny, které byly provedeny jsou uloženy, ale nejsou aktivní. Pokud chcete pokračovat v nastavování zvolte CONTINUE. Pokud chcete restartovat zařízení a aktivovat změny zvolte APPLY Status and Information Na této stránce je zobrazen přehled základních informací o zařízení

10 3.2.2 Nastavení bezdrátového provozu Tento Access Point podporuje režimy provozu AP, Station, Bridge, WDS a Universal Repeater mód. AP mód představuje čistou funkci přístupového bodu. Nejjednodušší cesta, jak vytvořit bezdrátovou síť, je použít režim AP. Station mód se používá pro připojení zařízení, které má pouze

11 drátové připojení, k bezdrátové síti. V tomto módu jsou podporovány režimy Ad Hoc a Infrastructure. V režimu Station-Ad Hoc je možno připojit síťové zařízení k bezdrátové síti s komunikací peer-to-peer (zařízení proti zařízení). V režimu Station-Infrastructure, je možno připojit síťové zařízení k bezdrátové síti s komunikací přes přístupový bod (access point). Režim AP Bridge umožňuje propojit drátové sítě pomocí bezdrátového spojení. Použijte 2 Access Pointy v režimu AP Bridge-Point to Point pro propojení 2 sítí. Pokud potřebujete propojit více sítí dohromady, použijte příslušný počet Access Pointů v režimu AP Bridge-Point to Multi-Point. V režimech AP Bridge-Point to Point nebo AP Bridge-Point to Multi-Point je možno pouze spojit drátové sítě dohromady. Není možno zároveň připojit síťové zařízení. Pokud potřebujete takovou možnost (propojit sítě a zároveň připojit zařízení k Access Pointu), použijte režim AP Bridge-WDS. Režim AP Bridge-WDS je kombinací režimů AP a AP Bridge-Point to Multi- Point. Režim Universal Repeater funguje jako spojení funkcí AP klient a AP zároveň. Funkce AP klient umožňuje připojení k nadřízenému přístupovému bodu (AP) a funkce AP obsluhuje všechny připojené stanice. Všechny připojené stanice jsou takto připojeny k nadřazenému přístupovému bodu. Režim Universal Repeater se používá k rozšíření pokrytí bezdrátové sítě

12 Nastavení módu AP:

13 Nastavení módu Station-Ad Hoc:

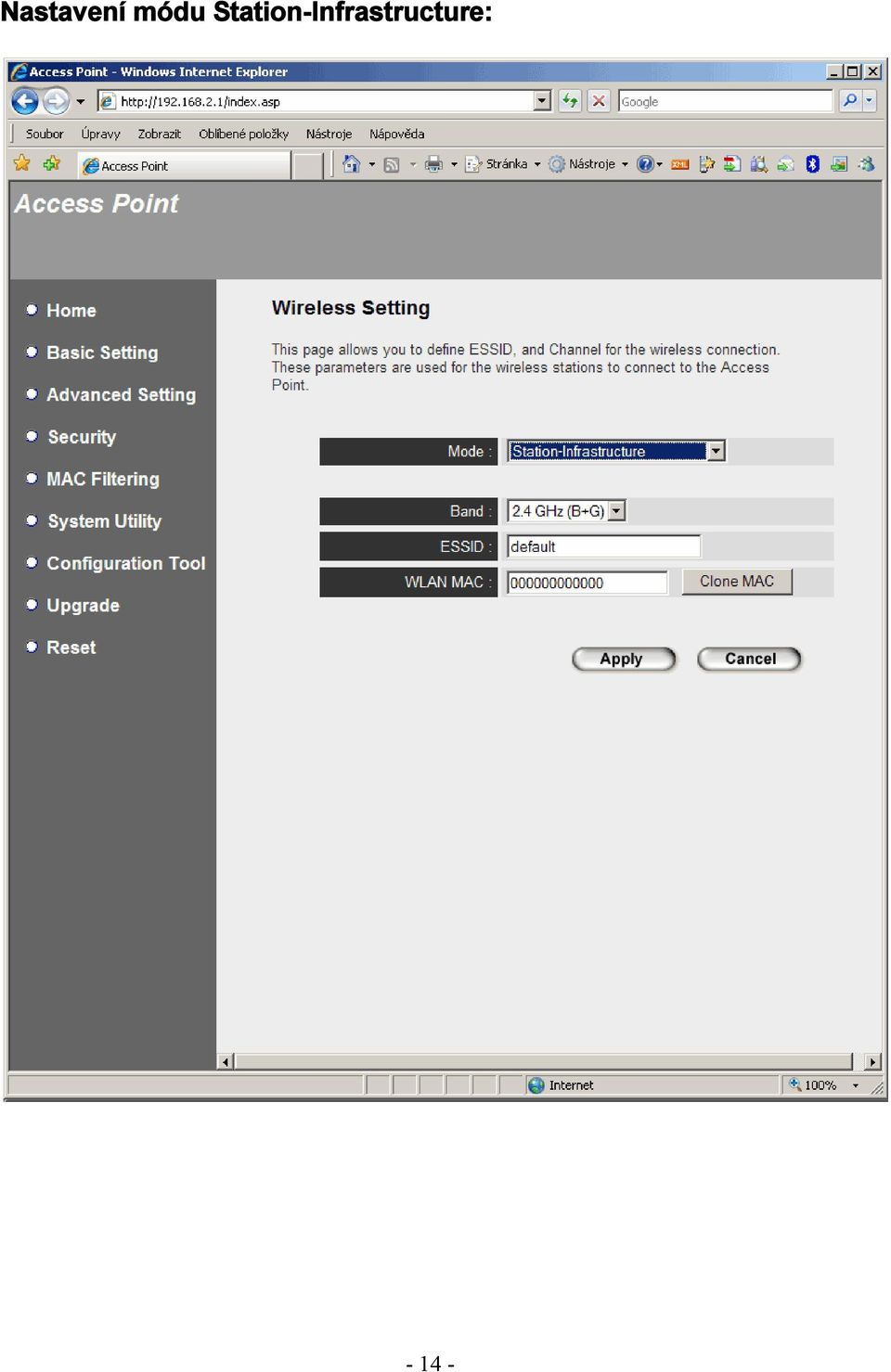

14 Nastavení módu Station-Infrastructure:

15 Nastavení módu AP Bridge-Point to Point:

16 Nastavení módu AP Bridge-Point to Multi-Point:

17 Nastavení módu AP Bridge-WDS:

18 Nastavení módu Universal Repeater:

19 Parametr ESSID Band Channel Number MAC Address Popis ESSID (až 31 tisknutelných ASCII znaků) je unikátní jméno identifikující WLAN (bezdrátovou síť). Tato identifikace zabraňuje rušení mezi překrývajícími sítěmi. ESSID na všech stanicích v téže síti je stejné. Základní nastavení ESSID je default. ESSID je nutno zadat v režimech AP, Station-Ad Hoc, Station-Infrastructure, AP Bridge-WDS a Universal Repeater. Umožňuje nastavit frekvenci zařízení podle normy b nebo g. Zadání B+G automaticky volí spojení podle b a g. Volí příslušný kanál na kterém komunikuje bezdrátová síť. Kanály se liší podle zemí. Kanál 1-11 (Severní Amerika) Kanál 1-14 (Japonsko) Kanál 1-13 (Evropa) Celkem je dostupných 14 kanálů. Kanál je nutno zadat v režimech AP, Station-Ad Hoc, AP Bridge-Point to Point, AP Bridge-Point to Multi-Point, AP Bridge-WDS a Universal Repeater. V režimech AP Bridge-Point to Point, AP Bridge-Point to Multi-Point a AP Bridge-WDS je nutno zadat MAC adresy všech access pointů které jsou spojeny dohromady. WLAN MAC Root AP SSID Set Security Associated Clients V režimech Station-Ad Hoc, Station-Infrastructure a Universal Repeater zařízení potřebuje WLAN MAC adresu pro připojení k ostatním zařízením. Je možno zkopírovat adresu z počítače, ze kterého se access point konfiguruje, použitím Clone MAC. V režimu Universal Repeater může toto zařízení sloužit ke spojení s nadřízeným přístupovým bodem(root AP). Zadejte SSID nadřízeného AP. V režimech AP Bridge-Point to Point, AP Bridge-Point to Multi-Point a AP Bridge-WDS můžete zvolit Set Security pro šifrování komunikace mezi access pointy. Po volbě Show Active Clients se otevře tabulka Active Wireless Client Table ve které jsou všechny aktivní připojené stanice. Wireless Site Survey Pokud připojujete drátovou stanici k bezdrátové síti, je nutno ji připojit k dostupnému access pointu. Zvolte Select Site Survey a otevře se tabulka Wireless Site Survey Table se seznamem všech dostupných přístupových bodů. Vyberte požadovaný bod pro připojení do sítě. Zvolte Apply ve spodní části obrazovky pro uložení změn

20 Nastavení zabezpečení SET Security Volba Set Security nastavuje šifrování komunikace mezi spojenými přístupovými body v režimech AP Bridge-Point to Point, AP Bridge-Point to Multi-Point a AP Bridge-WDS. Podporuje metody šifrování WEP 64bits, WEP 128bits, WPA (TKIP), WPA2 (AES). Parametr Encryption Key Format WEP Key Pre-shared Key Format Popis Zvolte metodu None (žádná), WEP 64bits, WEP 128bits, WPA (TKIP) nebo WPA2 (AES). Určuje formát klíče pro metody WEP 64bits a WEP 128bits. Je možno zvolit ASCII znaky nebo Hexadecimal čísla (rozsah A-F, a-f a 0-9 ) Klíč pro metody WEP 64bits a WEP 128bits. 64-bit WEP: 10-místné hexadecimání číslo ( A-F, a-f a 0-9 ) nebo 5 ASCII znaků. 128-bit WEP: 26-místné hexadecimání číslo ( A-F, a-f a 0-9 ) nebo 10 ASCII znaků. Je možno zvolit Passphrase (ASCII znaky) nebo Hexadecimal čísla ( A-F, a-f a 0-9 ) Pre-shared Key Pre-shared klíč je užíván k ověření a šifrování dat přenášených mezi acces pointy Hex WEP: 64-místné hexadecimální číslo ( A-F, a-f a 0-9 ) pass phrase: minimálně 8 znaků pass phrase. Zvolte Apply ve spodní části obrazovky pro uložení změn. Tabulka Active Wireless Client Table Tabulka Active Wireless Client obsahuje záznamy o všech aktivních stanicích připojených na Access Point

21 Parametr MAC Address Tx Packet Rx Packet Popis MAC adresa připojené stanice. Počet paketů vyslaných stanicí. Počet paketů přijmutých stanicí. TX Rate Přenosová rychlost v Mbps. Power Ukazuje, zda je klient v módu šetření energií. Saving Expired Time Doba do odpojení ve vteřinách. Při při delší prodlevě dojde k odpojení stanice. Refresh Close Wireless Site Survey Znovu načte tabulku Active Wireless Client Table. Zavře tabulku Active Wireless Client Table. V režimech Station-Ad Hoc, Station-Infrastructure a Universal Repeater je třeba spojit zařízení s aktivním přístupovým bodem nebo jinou bezdrátovou stanicí. Wireless Site Survey vyhledá všechny dostupné

22 přístupové body. Označením Select je možno zvolit požadovaný přístupový bod

23 3.2.3 Advanced Setting Nastavuje další parametry zařízení (Authentication Type, Fragment Threshold, RTS Threshold, Beacon Interval, Tx Operation Rate, Tx Basic Rate, Preamble Type, Broadcast ESSID). Neměňte tyto parametry, pokud si nejste jisti jejich funkcí

24 Parameter Authentication Type Fragment Threshold Popis Typy ověření: Open System a Shared Key. Pokud zvolíte Open System, bezdrátová stanice se spojí s access pointem bez WEP šifrování. Pokud zvolíte Shared Key, je nutno nastavit WEP klíč na stránce Encryption a bezdrátová stanice musí použít WEP šifrování. Při volbě Auto je zvolena metoda spojení automaticky. určuje maximální velikost paketů pro přenos. Pokud je nastavena příliš malá, dochází ke snížení přenosu. RTS Threshold Pokud je velikost paketů menší než RTS threshold, zařízení nepoužívá potvrzovací mechanismus RTS/CTS pro přenos paketů. Beacon Interval Data Rate Doba po kterou zařízení vysílá synchronizační signál pro bezdrátovou síť (beacon). Přenosová rychlost pro vysílaná data. Zařízení použije nejvyšší možnou rychlost. Preamble Type Definuje délku kontrolního součtu (CRC ) během přenosu dat. Volba Short Preamble je vhodná pro sítě s velkým provozem. Volba Long Preamble umožňuje spolehlivější komunikaci. Broadcast ESSID IAPP g Protection Pokud povolíte Broadcast ESSID, každá bezdrátová stanice může jednoduše najít tento access point. Doporučeno pro veřejné sítě. Zákaz Broadcast ESSID zvyšuje bezpečnost. Pokud je IAPP povoleno, access point automaticky posílá informace o připojených stanicích svým sousedním zařízením. To umožňuje jednoduché předávání bezdrátových stanic v rozlehlé síti. Zákaz IAPP zvyšuje bezpečnost. Též se používá CTS Protection. Zapíná ochranný mechanismus, který snižuje kolize mezi stanicemi pracujícími podle norem b a g. Zapnutím volby se o něco sníží propustnost zařízení. Zvolte Apply ve spodní části obrazovky pro uložení změn

25 3.2.4 Security Tento Access Point podporuje kompletní zabezpečení bezdrátové sítě. včetně WEP, IEEE x, IEEE x s WEP, WPA s pre-shared klíčem a WPA s RADIUS. Ujistěte se, že připojená stanice podporuje stejné funkce. Poznámka: V režimu Universal Repeater je zabezpečení aplikováno pouze na funkce AP nikoliv na funkce stanice

26 WEP Pokud zvolíte 64-bit nebo 128-bit WEP klíč, musíte zadat WEP klíče. Je možno zadat 4 WEP klíče a zvolit jeden jako základní. Poté může access point přijímat data šifrovaná jedním ze 4 klíčů. WEP šifrování lze použít v režimech AP, Station-Ad Hoc, Station-Infrastructure, AP Bridge-WDS a Universal Repeater

27 Parametr Key Length Popis délka klíče: 64 nebo 128-bitů. Delší WEP klíč zajišťuje vyšší bezpečnost, ale propustnost je nižší. Key Format Default Tx Key Key 1 - Key 4 Určuje formát klíče pro metody WEP 64bits a WEP 128bits. Je možno zvolit ASCII znaky nebo Hexadecimal čísla (rozsah A-F, a-f a 0-9 ) Volí základní klíč ( jeden ze 4) pro šifrování odesílaných dat. WEP klíče. 64-bit WEP: 10-místné hexadecimání číslo ( A-F, a-f a 0-9 ) nebo 5 ASCII znaků. 128-bit WEP: 26-místné hexadecimání číslo ( A-F, a-f a 0-9 ) nebo 10 ASCII znaků. Zvolte Apply ve spodní části obrazovky pro uložení změn

28 802.1x IEEE 802.1x je ověřovací protokol. Každý uživatel musí mít platný účet pro přihlášení k Access Pointu. Ověřování se provádí pomocí RADIUS serveru. Tento režim pouze ověřuje uživatele pro přihlášení komunikace probíhá bez šifrování x bez šifrování je možno použít v režimech AP, AP Bridge-WDS a Universal Repeater. Parametr RADIUS Server IP address Popis IP adresa externího RADIUS serveru. RADIUS Server Port Port na RADIUS serveru. RADIUS Server Password Heslo pro RADIUS server. Zvolte Apply ve spodní části obrazovky pro uložení změn

29 802.1x WEP klíč Ověření uživatele probíhá stejně jako pro samotné IEEE 802.1x ale komunikace je šifrovaná pomocí WEP šifrování. IEEE 802.1x s šifrováním je možno použít pro režimy AP, AP Bridge-WDS a Universal Repeater. Nastavení WEP a 802.1x viz. výše. Zvolte Apply ve spodní části obrazovky pro uložení změn

30 WPA pre-shared klíč Wi-Fi Protected Access (WPA) je zlepšený bezpečnostní standard. Preshared klíč se používá k ověření stanice a k šifrování komunikace. Je používána metoda TKIP nebo CCMP(AES) pro změny klíče a proto je klíč těžce zjistitelný. WPA pre-shared klíč lze použít pro režimy AP, Station- Ad Hoc, Station-Infrastructure, AP Bridge-WDS a Universal Repeater

31 Parameter WPA(TKIP) Popis TKIP metoda změn klíče WPA2(AES) WPA2 Mixed Používá protokol CCMP pro změnu klíče. AES zajišťuje šifrování dat na vysoké úrovni. Automaticky volí TKIP nebo AES. Pre-shared Key Format Je možno zvolit Passphrase (ASCII znaky) nebo Hexadecimal čísla ( A-F, a-f a 0-9 ) Pre-shared Key Pre-shared klíč je užíván k ověření a šifrování dat přenášených mezi acces pointy Hex WEP: 64-místné hexadecimální číslo ( A-F, a-f a 0-9 ) pass phrase: minimálně 8 znaků pass phrase. Zvolte Apply ve spodní části obrazovky pro uložení změn

32 WPA RADIUS Wi-Fi Protected Access (WPA) je zlepšený bezpečnostní standard. Je možno použít externí RADIUS server pro ověření uživatele. Komunikace je šifrovaná dle standardu WPA. WPA RADIUS je možno použít v režimech AP, AP Bridge-WDS a Universal Repeater. Parametry jsou popsány v částech WPA a RADIUS Zvolte Apply ve spodní části obrazovky pro uložení změn

33 3.2.5 Filtrování MAC Adres Filtrování MAC adres umožňuje zakázat neoprávněný přístup do bezdrátové sítě z určitých stanic

34 Parameter Enable Wireless Access Control MAC Address Filtering Table Add MAC address into the table Remove MAC address from the table Reset Popis Povolí filtrování MAC adres. Tabulka MAC adres, které mají přístup do sítě. Pole Comment slouží pro volitelný popis položky. Vyplňte pole MAC Address a Comment a potvrďte Add. Stanice se zadanou MAC adresou bude zadána do tabulky. Stiskem Clear se vymaže pole MAC Address i Comment. Odstraní MAC adresu z tabulky. Zvolte požadovanou adresu (Select) a potvrďte Delete Selected. Pokud chcete vymazat celou tabulku zvolte Delete All. Zruší zvolení položek (Select) Zvolte Apply ve spodní části obrazovky pro uložení změn

35 3.2.6 System Utility Zde je možno zvolit IP adresu, heslo a nastavit DHCP Server, který automaticky přiřazuje IP adresy připojeným klientům

36 Parametr Current Password Popis Zadejte aktuální heslo (max. 15 znaků). Základní nastavení hesla je Pozor na velká a malá písmena. New Password Re-Enter Password IP Address Subnet Mask Gateway Address Zadejte nové heslo (max. 15 znaků). Pozor na velká a malá písmena. Potvrďte nové heslo (max. 15 znaků). Pozor na velká a malá písmena. IP adresa zařízení. IP adresa musí být jedinečná v dané síti. Základní nastavení IP adresy je Zadejte masku podsítě. Maska podsítě je pevná a má hodnotu IP adresa výchozí brány podsítě. Umožňuje správu Access Pointu z jiné sítě DHCP Server Default Gateway IP Domain Name Server IP Start IP/End IP Zapíná nebo vypíná DHCP server. IP adresa výchozí brány sítě. Může být odlišná od adresy pro spravování. IP adresa preferovaného DNS serveru. Rozsah IP adres pro přidělování uživatelům. Základní rozsah je od do Domain Name Lease Time Doménové jméno Access Pointu Definuje dobu po kterou mají klienti přidělenou IP adresu Po vypršení tohoto limitu dojde k novému přidělení adresy. Zvolte Apply ve spodní části obrazovky pro uložení změn

37 3.2.7 Konfigurační nástroje Na této stránce je možno uložit stávající konfiguraci zařízení (Backup), obnovit ze zálohy (Restore), nebo načíst základní tovární nastavení (Restore to Factory Default). Parametr Configuration Tools Popis "Backup" uloží nastavení zařízení do souboru "config.bin". "Restore" obnoví konfiguraci ze souboru. "Restore to Factory Default nastaví originální tovární konfiguraci

38 3.2.8 Upgrade Firmware Parametr Firmware Upgrade Popis Zadejte cestu k souboru s novým firmware a potvrďte APPLY. Po nahrání nového firmware zařízení restartujte. Upozornění: proces může trvat několik minut

39 3.2.9 Reset Parametr Reset Popis Stiskněte Apply pro provedení restartování systému - poté budete vyzváni k potvrzení. Při restartování se nezmění stávající konfigurace

40 4 Problémy 1. Jak zjistit IP a MAC adresu počítače? 1) Ve Windows otevřte Command Prompt (Start Spustit cmd ) 2) Zadejte Ipconfig /all a potvrďte Enter IP adresa je označena IP address MAC adresa je označena Physical Address 2. Co je Ad-hoc? Ad-hoc bezdrátová síť je skupina počítačů s bezdrátovým připojením, spojená do nezávislé sítě. 3. Co je Infrastructure? Spojení více sítí (drátových a bezdrátových). 4. Co je BSS ID? Skupina bezdrátových stanic tvoří Basic Service Set (BSS). Počítače v dané BSS musí mít nastaveno stejné BSSID. 5. Co je ESSID? V konfiguraci Infrastructure může uživatel přecházet mezi sítěmi. Více BSS může být konfigurováno jako Extended Service Set (ESS). Uživatel s daným ESSID může pak přecházet mezi jednotlivými BSS. 6. Mohou být data narušena během bezdrátového přenosu? WLAN poskytuje 2 úrovně zabezpečení: 1) hardware technologie Direct Sequence Spread Spectrum (DSSS) 2) software šifrování obsahu (WEP). 7. Co je WEP? Wired Equivalent Privacy (WEP) je šifrovací mechanismus pro přenos dat. 8. Co je MAC adresa? Media Access Control (MAC) adresa je unikátní číslo přidělené při výrobě každému síťovému zařízení
