1 ZAŘÍZENÍ PRO SNÍŽENÍ HLUKU Z POZEMNÍ DOPRAVY ZVLÁŠTNÍ ZAMĚŘENÍ NA AKUSTICKÉ CLONY Karel Mašata

2 Stručný obsah diplomové práce Úvod Důsledky působení hluku Měření zvuku Přehled zařízení pro snížení hluku z pozemní dopravy Přehled platné legislativy Útlum zvuku Šíření zvuku přes překážku Výpočet hluku z pozemní dopravy Délka akustické clony Závěr

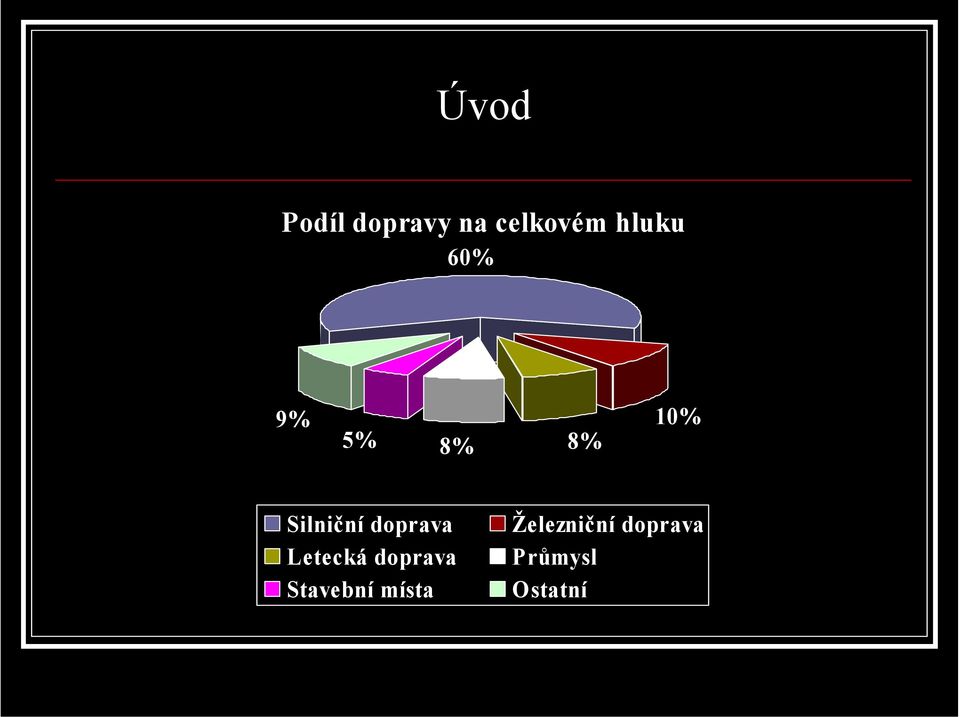

3 Úvod Podíl dopravy na celkovém hluku 60% 9% 5% 8% 8% 10% Silniční doprava Letecká doprava Stavební místa Železniční doprava Průmysl Ostatní

4 Základní pojmy Zvuk Fyzikální definice mechanické vlnění pružného prostředí Fyziologická definice tu vnímáme sluchem Hluk Hlukem můžeme označit každý nežádoucí zvuk, záleží na vztahu člověka k danému zvuku Dělení hluku podle povahy Ustálený změna hladiny < 5 db(a) Nepravidelný změna hladiny > 5 db(a) Impulsní tvořen zvukovými impulsy Přerušovaný náhlé změny hladiny (proměnlivý hluk)

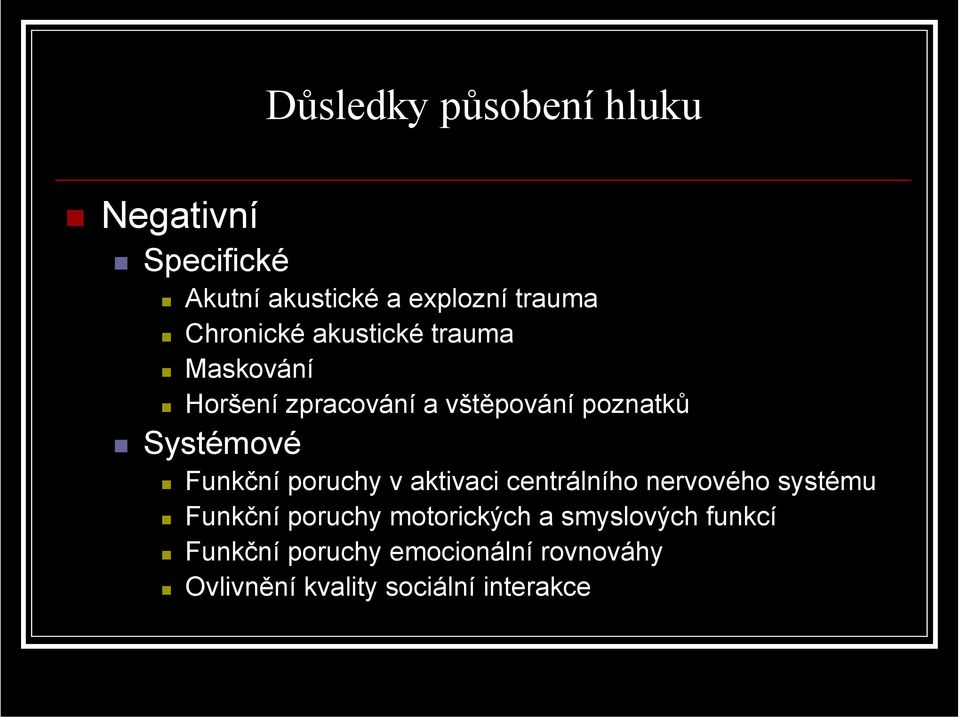

5 Důsledky působení hluku Negativní Specifické Akutní akustické a explozní trauma Chronické akustické trauma Maskování Horšení zpracování a vštěpování poznatků Systémové Funkční poruchy v aktivaci centrálního nervového systému Funkční poruchy motorických a smyslových funkcí Funkční poruchy emocionální rovnováhy Ovlivnění kvality sociální interakce

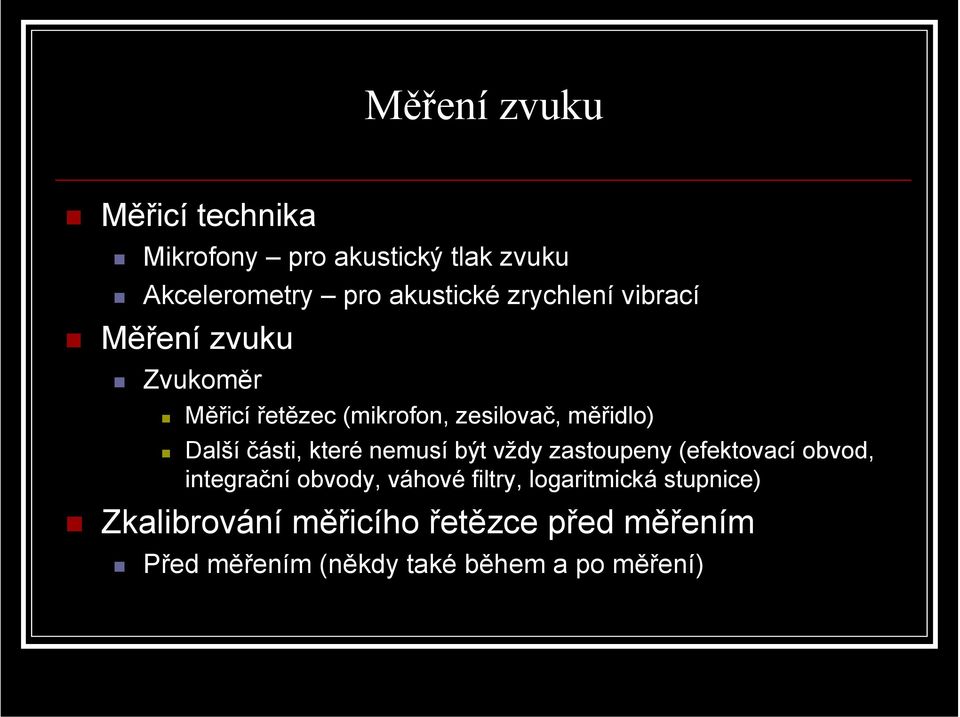

6 Měření zvuku Měřicí technika Mikrofony pro akustický tlak zvuku Akcelerometry pro akustické zrychlení vibrací Měření zvuku Zvukoměr Měřicí řetězec (mikrofon, zesilovač, měřidlo) Další části, které nemusí být vždy zastoupeny (efektovací obvod, integrační obvody, váhové filtry, logaritmická stupnice) Zkalibrování měřicího řetězce před měřením Před měřením (někdy také během a po měření)

7 Měření zvuku Měřicí technika od firmy Brüel & Kjaer

8 Měření zvuku Ekvivalentní hladina akustického tlaku A L Aeq 1 n 0,1Li 10log 10 n i = 1 = db ( A) kde L i je i-tá naměřená hladina n je celkový počet naměřených údajů (hladin)

9 Přehled zařízení pro snížení hluku z pozemní dopravy Základní vlastnosti protihlukových zařízení Účinnost cca 6 12(15) db Malý nárok na půdorysnou plochu Vzhledem k podílu nižších frekvencí v dopravním hluku je třeba počítat s ohybem vln za clonou, zmenšujícím efekt stínění Útlum, způsobovaný clonou je tím větší, čím je větší efektivní výška clony a čím menší jsou vzdálenosti mezi zdrojem a clonou a zejména mezi clonou a příjemcem Nezbytné otvory ve cloně musí být akusticky cloněny Clona musí být nejen dostatečně vysoká, ale i dostatečně dlouhá

10 Přehled zařízení pro snížení hluku z pozemní dopravy Kritéria návrhu Akustická Architektonická Stavebně konstrukční Akustické kritérium Co možná největší vzdálenost mezi komunikací a obytným prostředím Volba protihlukového opatření u zdroje na komunikaci Návrh protihlukového opatření na trase ve směru šíření hluku Zvuková izolace chráněných prostorů v budově

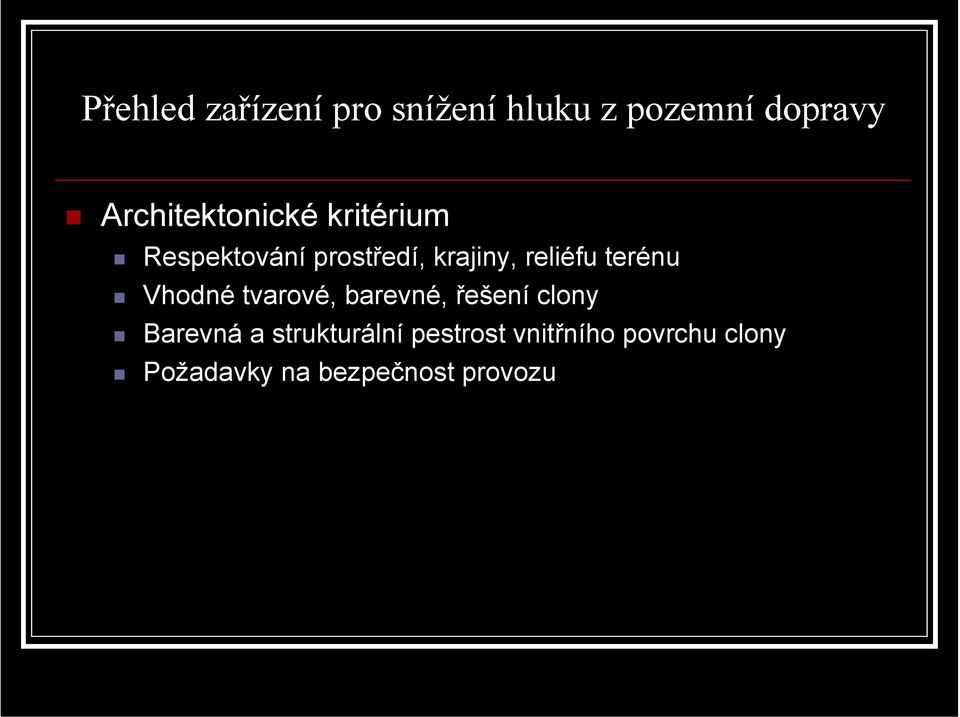

11 Přehled zařízení pro snížení hluku z pozemní dopravy Architektonické kritérium Respektování prostředí, krajiny, reliéfu terénu Vhodné tvarové, barevné, řešení clony Barevná a strukturální pestrost vnitřního povrchu clony Požadavky na bezpečnost provozu

12 Přehled zařízení pro snížení hluku z pozemní dopravy Stavebně konstrukční kritérium Požadavky na: Stabilitu, tvarovou a rozměrovou stálost, rozměrové tolerance, limity průhybu Plošná hmotnost min. 10 kg/m 2 Odolnost proti stárnutí a korozi Stálobarevnost Odolnost proti ohni Odolnost proti vrženému kameni Nenáročnost na údržbu

13 Přehled zařízení pro snížení hluku z pozemní dopravy Materiálové dělení protihlukových clon Systémy s použitím plastů Systémy ze dřeva Systémy VELOX Ocelové systémy Systémy z hliníkových slitin Betonové systémy Azbestocementové systémy Systémy s průhlednou výplní Zděné systémy Montované ozeleňované clony

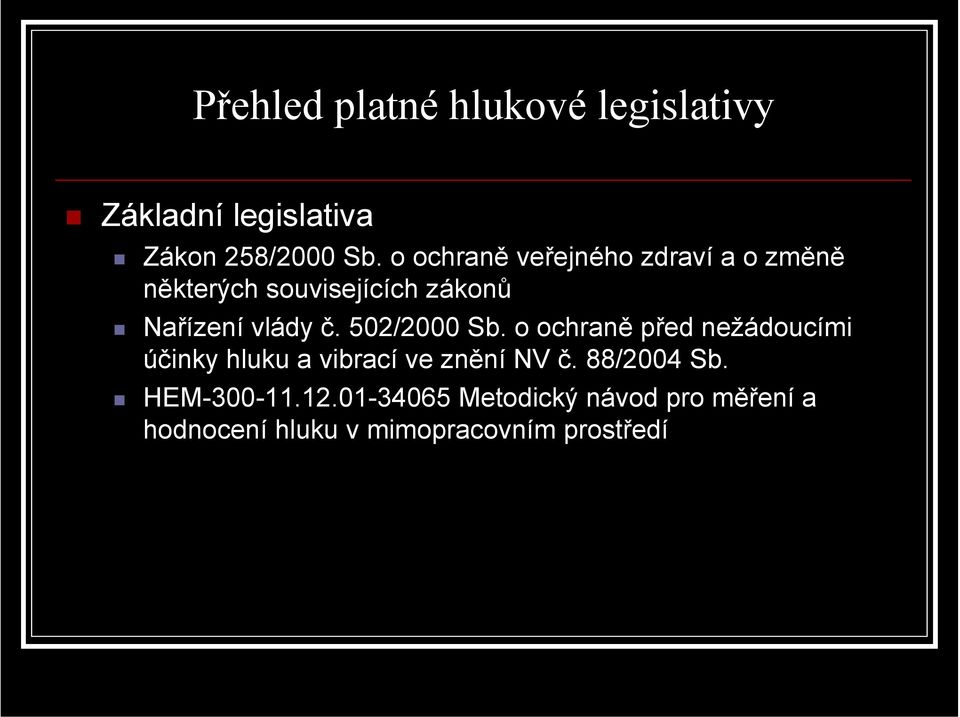

14 Přehled platné hlukové legislativy Základní legislativa Zákon 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů Nařízení vlády č. 502/2000 Sb. o ochraně před nežádoucími účinky hluku a vibrací ve znění NV č. 88/2004 Sb. HEM Metodický návod pro měření a hodnocení hluku v mimopracovním prostředí

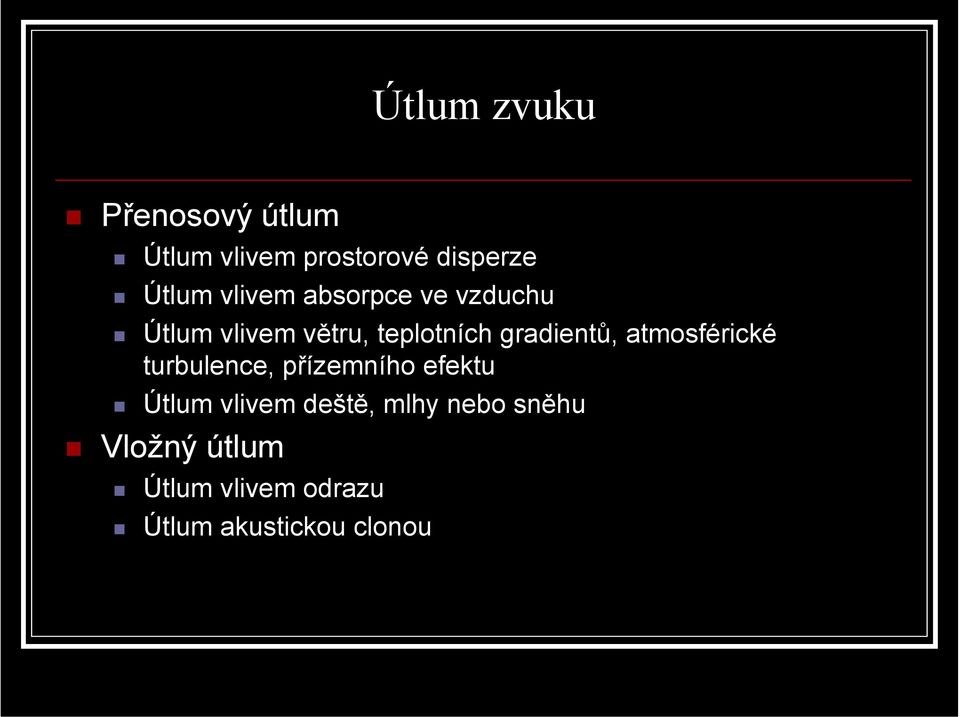

15 Útlum zvuku Přenosový útlum Útlum vlivem prostorové disperze Útlum vlivem absorpce ve vzduchu Útlum vlivem větru, teplotních gradientů, atmosférické turbulence, přízemního efektu Útlum vlivem deště, mlhy nebo sněhu Vložný útlum Útlum vlivem odrazu Útlum akustickou clonou

16 Šíření zvuku přes překážku Útlum akustickou clonou Útlum podle Z. Maekawy Teoretické zjištění útlumu pro bodový zdroj zvuku Útlum podle J. Čechury (návrh akustické clony) Další druhy překážek a útlumů v pozemní dopravě Odrazivý terén Pohltivý terén Vzrostlá zeleň Konečný úsek komunikace Nízko rozptýlená zástavba Přilehlá a protilehlá budova (zástavba)

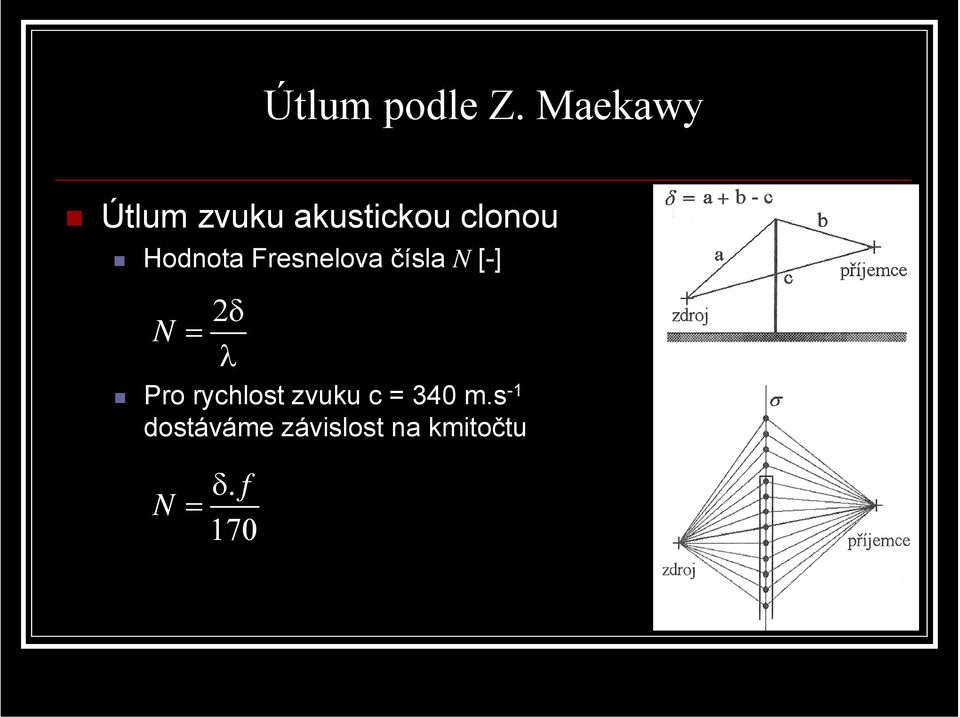

17 Útlum podle Z. Maekawy Útlum zvuku akustickou clonou Hodnota Fresnelova čísla N [-] N 2δ = λ Pro rychlost zvuku c = 340 m.s -1 dostáváme závislost na kmitočtu f N = δ. 170

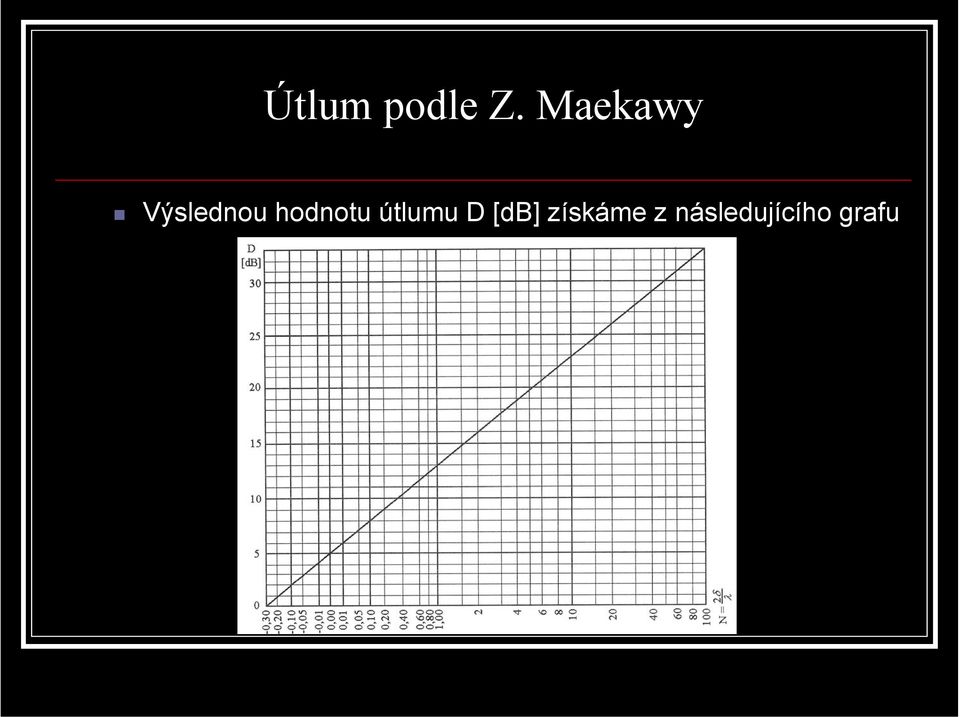

18 Útlum podle Z. Maekawy Výslednou hodnotu útlumu D [db] získáme z následujícího grafu

19 Teoretické zjištění útlumu pro bodový zdroj zvuku Všeobecně platný vztah 1 1 D= log x + y kde x a y jsou hodnoty Fresnelových integrálů, které určíme pomocí parametru q ( ) f 2 a+ b q = h nebo také c ab D= 14, 22q 0,396 Pokud a λ a b λ, pak platí h h D= log a b λ a b

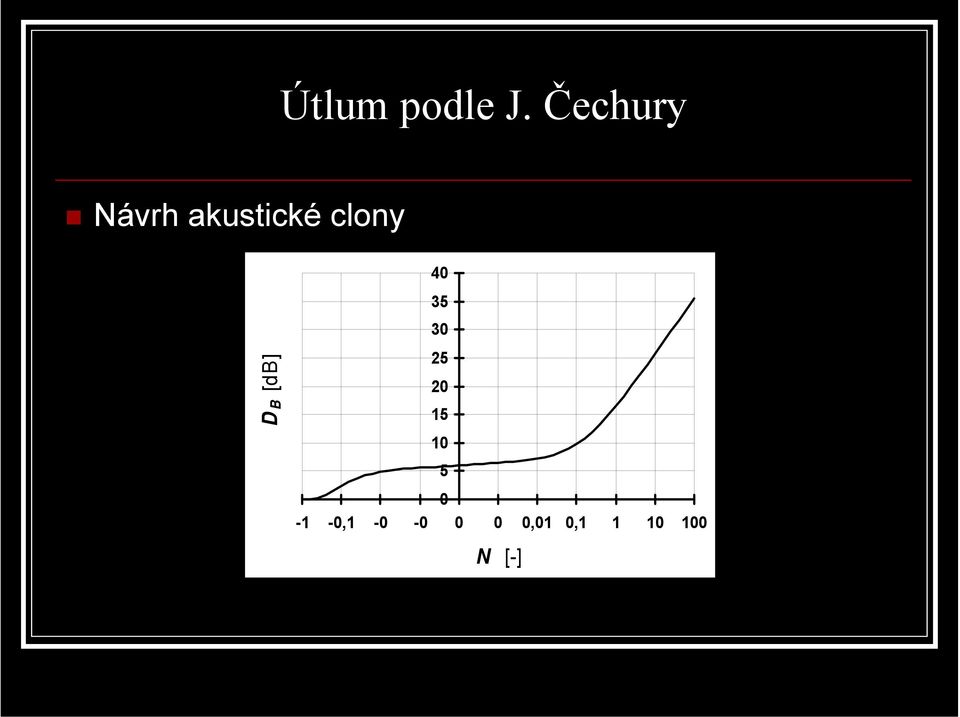

20 Útlum podle J. Čechury Návrh akustické clony D B [db] , ,01 0, N [-]

21 Útlum akustickou clonou v pozemní dopravě Pro výpočet útlumu clony D B [db] v okolí dopravní komunikace se používá následujícího vztahu: D B = 24 db pro δ > 60 m pro 0 m δ 60 m je D B = 13, ,47log(δ + 0,18) 2,67[log(δ + 0,18)] 2 kde δ = a + b c [m] je hodnota Fresnelova čísla pro zvukovou vlnu o kmitočtu f = 170 Hz a vyjadřuje vliv rozdílu drah mezi dráhou zvuku přes clonu a přímou dráhou zvuku

22 Kategorie konstrukcí akustických clon podle ČSN EN :1998-2:1998-3:1998 ( ) Zařízení pro snížení hluku silničního provozu zkušební stanovení akustických vlastností Část 1: Určení zvukové pohltivosti laboratorní metodou Část 2: Určení zvukové neprůzvučnosti laboratorní metodou Část 3: Normalizované spektrum hluku silničního provozu Účinnost pohltivosti = α 18 DL α 10.log 1 i= 1 L.10 i Účinnost vzduchové neprůzvučnosti DL si /10 18 Ri /10 Li /10 R = 10.log i= 1 Kategorie A 0 A 1 A 2 A 3 A 4 DL α [db] neměřeno < 4 4 až 7 8 až 11 > 11 Kategorie B 0 B 1 B 2 B 3 DL R [db] neměřeno < až 24 > 24

23 Výpočet hluku z pozemní dopravy Pozemní doprava Silniční ekvivalentní hladina akustického tlaku A za hodinu pro jednotlivý úsek L = 10log( F. F. F. n) C D Aeq i i Tramvajová ekvivalentní hladina akustického tlaku A pro jednotlivý úsek tramvajové tratě ( ) Trolejbusová ekvivalentní hladina akustického tlaku A pro jednotlivý úsek trolejbusové tratě Železniční ekvivalentní hladina akustického tlaku A pro jednotlivý úsek železniční tratě L = 10log 140. F. F. F. m P + C D L = 10 log 44,5. F. m C D Aeq 5 i i ( ) L = 10log F. F. p C D Aeq 3 7 i i ( ) Aeq i i i

24 Délka akustické clony Analogie se šířením světla 2 H l = 4 λ Bez vlivu postranní difrakce D U 180 = 10log α

25 Délka akustické clony bez vlivu postranní difrakce Grafická závislost

26 Délka akustické clony podle Z. Maekawy Schéma výpočtu Počítáme s vlivem postranní difrakce Nejobecnější metoda ( L ) [ A] /10 L[ B] /10 L[ C] /10 L = 10log

27 Závěr Složitá problematika protihlukových clon V souvislosti s nežádoucími dopady hluku se používání protihlukových clon jeví jako opodstatněné Legislativa v protihlukové ochraně se v poslední době změnila, zejména v souladu s evropskými normami Při šíření zvuku se uplatňují nejrůznější druhy útlumu, přičemž ve výpočtu můžeme nepodstatné útlumy zanedbat Navrhovaná protihluková opatření, či teoretické úvahy je nutné (vhodné) vždy ověřit přímým měřením v terénu
