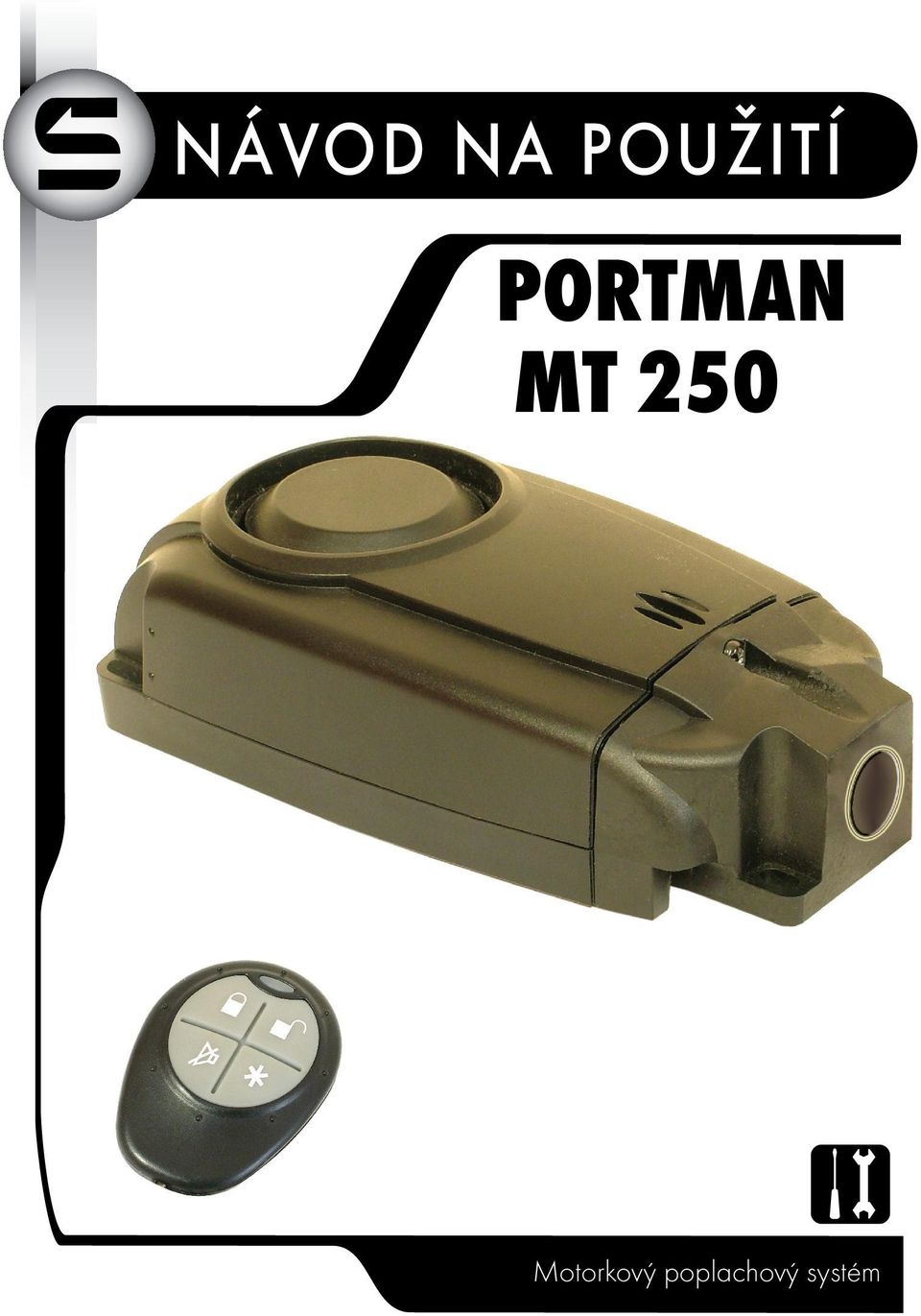

1 NÁVOD NA POUŽITÍ PORTMAN MT 250 Motorkový poplachový systém

2 OBSAH BALENÍ řídící jednotka káblový svazek dálkový ovládač programovací tlačítko(součástí kábl.svazku) signalizační LED(součástí kab.svazku) POZNÁMKY UŽIVATELE POPIS Portman MT-250 je motocyklový poplachový systém. Řídící jednotka sleduje polohu motorky, start motoru, blokuje neoprávněnou jízdu na motorce a kontroluje neoprávněné nasednutí na motorku. Má minimální spotřebu a poskytuje vynikající ochranu proti krádeži motorky. POPIS OVLÁDAÈE I III II IV TLAÈÍTKO FUNKCE PODMÍNKY I Zapnutí alarmu Ukončení poplachu Vyhledání motorky Siréna hlásí poplach Zapnutý alarm I delší jak 2 sek. Nouzový poplach Vždy II Vypnutí alarmu Ukončení poplachu Zapnutý alarm Siréna hlási poplach III Tiché zapnutí alarmu Tiché vyhledání motorky Zapnutý alarm III delší jak 2 sek. Zapnutí/zrušení nouzového poplachu Počas jízdy IV delší jak 2 sek. Zapnutí/zrušení servisního režimu Počas jízdy IV a do 3 sek. stlačit 1I IV a do 3 sek. stlačit III 1 Zapnutí alarmu a vypnutí náklonového snímače Tiché zapnutí alarmu a vypnutí náklonového snímače

3 POZNÁMKY UŽIVATELE OVLÁDÁNÍ SYSTÉMU Systém ovládáte dálkovým ovládačem (dál jen DO). DO má čtyři tlačítka a komunikuje bezdrátovou s řídící jednotkou. Každé tlačítko má svoje vlastní funkce. Některé funkce vyžadujou postupné stlačení dvou tlačítek. ZAPNUTÍ ALARMU Po zaparkování motocyklu zapněte alarm stlačením tlačítka I. Systém potvrdí zapnutí alarmu zvukovým a světelným signálem (1x tón sirény a krátké bliknutí směrovek) a signalizační LED začne pomalu blikat. Dva tóny sirény signalizují diagnostický kód. Význam kódů najdete v tabulce kódů na konci návodu. PASIVNÍ ZAPNUTÍ ALARMU Systém je možné naprogramovat tak, aby po zaparkování motorky sám zapl alarm. Funguje následovně: Po zaparkování a vytáhnutí klíče ze spínací skříńky se alarm zapne sám po uplynutí 30 sekund. Siréna pípne jednou společně s bliknutím světel po uplynutí prvních 20 sekund od vypnutí zapalování. Signalizační LED bliká rychle. Systém ještě není plně aktivovaný. Po delších 10 sekundách je poplachový systém plně aktivní. VYPNUTÍ ALARMU Alarm vypněte stlačením tlačítka II. Alarm signalizuje vypnutí dvěma tóny sirény a dvěma bliknutími směrových světel. Tři tóny sirény signalizují paměť poplachu. NOUZOVÉ VYPNUTÍ ALARMU V případě ztráty anebo poškození DO vypněte alarm zadáním dvoumístního PIN čísla. Potřebujete k tomu klíč od motorky. Postup je následovný: 1. Klíč zapalování do polohy ON. Do osmy sekund stlačte 5 krát servisní tlačítko. Signalizační LED signalizuje svojím svitem zadávání PIN. 2. Signalizační LED svítí 5 sekund. Po 5 sekundách začne blikat. Počet bliknutí reprezentuje první číslici (desítky) PIN čísla. 3. Počítejte počet bliknutí a když je zhodné s prvním číslem vašeho PIN čísla, ihned vypněte zapalování (klíč do polohy OFF na 1 sekundu). 4. Zapněte zapalování a čekejte pokud nezačne LED znovu blikat. Počítejte počet bliknutí LED a když bude zhodný s druhou číslicí vašeho PIN čísla, tak vypněte zapalování. Jak jste postupovali správně a Vámi potvrzený PIN byl správný, tak je vypnutí alarmu potvrzené 4 tóny sirény. 2

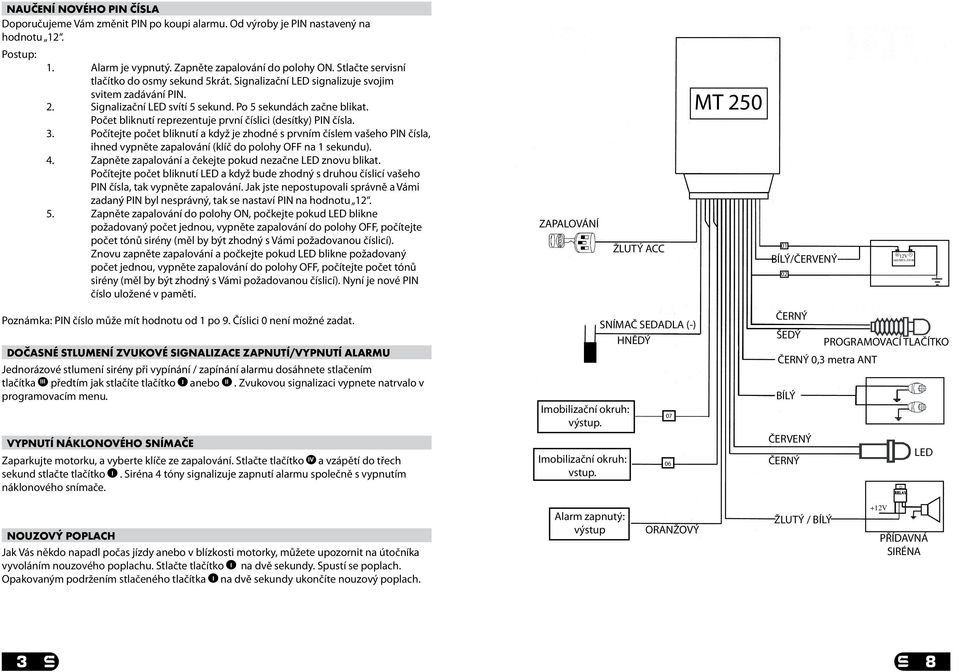

4 NAUÈENÍ NOVÉHO PIN ÈÍSLA Doporučujeme Vám změnit PIN po koupi alarmu. Od výroby je PIN nastavený na hodnotu 12. Postup: 1. Alarm je vypnutý. Zapněte zapalování do polohy ON. Stlačte servisní tlačítko do osmy sekund 5krát. Signalizační LED signalizuje svojim svitem zadávání PIN. 2. Signalizační LED svítí 5 sekund. Po 5 sekundách začne blikat. Počet bliknutí reprezentuje první číslici (desítky) PIN čísla. 3. Počítejte počet bliknutí a když je zhodné s prvním číslem vašeho PIN čísla, ihned vypněte zapalování (klíč do polohy OFF na 1 sekundu). 4. Zapněte zapalování a čekejte pokud nezačne LED znovu blikat. Počítejte počet bliknutí LED a když bude zhodný s druhou číslicí vašeho PIN čísla, tak vypněte zapalování. Jak jste nepostupovali správně a Vámi zadaný PIN byl nesprávný, tak se nastaví PIN na hodnotu Zapněte zapalování do polohy ON, počkejte pokud LED blikne požadovaný počet jednou, vypněte zapalování do polohy OFF, počítejte počet tónů sirény (měl by být zhodný s Vámi požadovanou číslicí). Znovu zapněte zapalování a počkejte pokud LED blikne požadovaný počet jednou, vypněte zapalování do polohy OFF, počítejte počet tónů sirény (měl by být zhodný s Vámi požadovanou číslicí). Nyní je nové PIN číslo uložené v paměti. ZAPALOVÁNÍ ŽLUTÝ ACC MT BÍLÝ/ČERVENÝ 02 12V AKUMULÁTOR Poznámka: PIN číslo může mít hodnotu od 1 po 9. Číslici 0 není možné zadat. DOÈASNÉ STLUMENÍ ZVUKOVÉ SIGNALIZACE ZAPNUTÍ/VYPNUTÍ ALARMU Jednorázové stlumení sirény při vypínání / zapínání alarmu dosáhnete stlačením tlačítka III předtím jak stlačíte tlačítko I anebo II. Zvukovou signalizaci vypnete natrvalo v programovacím menu. VYPNUTÍ NÁKLONOVÉHO SNÍMAÈE Zaparkujte motorku, a vyberte klíče ze zapalování. Stlačte tlačítko IV a vzápětí do třech sekund stlačte tlačítko I. Siréna 4 tóny signalizuje zapnutí alarmu společně s vypnutím náklonového snímače. Imobilizační okruh: výstup. Imobilizační okruh: vstup. SNÍMAČ SEDADLA (-) HNĚDÝ ČERNÝ ŠEDÝ PROGRAMOVACÍ TLAČÍTKO ČERNÝ 0,3 metra ANT BÍLÝ ČERVENÝ LED ČERNÝ NOUZOVÝ POPLACH Jak Vás někdo napadl počas jízdy anebo v blízkosti motorky, můžete upozornit na útočníka vyvoláním nouzového poplachu. Stlačte tlačítko I na dvě sekundy. Spustí se poplach. Opakovaným podržením stlačeného tlačítka I na dvě sekundy ukončíte nouzový poplach. Alarm zapnutý: výstup ORANŽOVÝ ŽLUTÝ / BÍLÝ +12V PŘÍDAVNÁ SIRÉNA 3 8

5 NAUÈENÍ NOVÉHO DO V případě ztráty DO anebo poškozeného DO je možné systém naučit nový DO. Postup je následovný: 1. Alarm vypnutý. 2. Zapnout zapalování. 3. Stlačte 10 krát programovací tlačítko do 8 sekund od zapnutí zapalování, siréna pípne 3 krát. 4. Stlačte libovolné tlačítko na novém ovládači, ozve se jeden tón sirény. 5. Opakujte bod 4. na každém novém ovládači. Je možné naučit 4 nové ovládače. Počet tónů sirény signalizuje pořadí naučeného ovládače. 6. Vypněte zapalování. NASTAVENÍ ØÍDÍCÍ JEDNOTKY: ( JEN PRO SERVIS!) 1. Alarm vypnutý. 2. Zapnout zapalování. 3. Stlačte 3 krát programovací tlačítko do 8 sekund od zapnutí zapalování, potom podržte stlačené programovací tlačítko na dvě sekundy. Siréna pípne. 4. Stlačením programovacího tlačítka se dostanete na požadovanou pozici. Po každém stlačení programovacího tlačítka se ozve tón sirény. 5. Nyní tlačítkem I anebo II zvolte požadované nastavení programové funkce. 6. Nastavení je ukončené: Vypnutím zapalování anebo když nevykonáte žádnou akci v čase 20 sekund. Taktéž je nastavení ukončené když stlačíte programovací tlačítko víc jak 8 krát. Tabulka programových pozicí: Fn Tlačítko I (jeden tón sirény) Citlivost nákl. snímače 1 Aktivní ovládání Siréna zapnutá FACT zapnuté Trvání poplachu 30 sekund Nouzový poplach povolený Automatický imobilizér povolený Výrobní nastavení Tlačítko II (dva tóny sirény) Citlivost nákl. snímače 3 Pasivní ovládání Siréna vypnutá FACT vypnuté Trvání poplachu 60 sekund Nouzový poplach zakázaný Automatický imobilizér zakázaný SERVISNÍ REŽIM Alarm v servisním režimu nevyvolá poplach. Avšak ostatní funkce zůstávají zachované. Alarm je vypnutý a zapalování je v poloze OFF. Podržte stlačené tlačítko IV počas dvou sekund a zapněte zapalování do polohy ON. Alarm je nyní v servisním režimu. V servisním režimu je stlačení tlačítka I sprovozněné dvojnásobným tónem sirény a stlačení tlačítka II trojnásobným tónem sirény. V servisním režimu svítí nepřetržitě signalizační LED. PROTIÚNOSOVÝ REŽIM Počas jízdy podržením stlačeného tlačítka III na 2 sekundy aktivujete protiúnosový systém. Protiúnosový systém má několik fáz. První fáze trvá 15 sekund. Počas ní se neděje nic. Druhá fáze trvá 30 sekund a signalizační LED pomalu bliká. Počas třetí fáze, která trvá 25 sekund, bliká LED rychle a siréna houká ve 2 sekundových intervalech. Po uplynutí těchto třech fáz siréna hučí, směrovky blikají nepřetržitě a benzínová pumpa je vypínaná v taktě 1sek/1sek, 1sek/1sek, 2sek/1sek, 2sek/1sek, 3sek1sek, 3sek/1sek, 4sek/1sek, 4sek/1sek, 5sek/1sek, 5sek/1sek. Po uplynutí čtvrté fáze a vypnutí zapalování není motorka schopná další jízdy (benzínová pumpa je trvale vypnutá) a siréna houká společně s blikajúcími směrovkami počas 3 minut. Jak znovu zapnete zapalování, siréna začne znovu houkat a směrovky blikají. UKONÈENÍ PROTIÚNOSOVÉHO REŽIMU POZOR: protiúnosový režim se dá ukončit po uplynutí čtvrté fáze jen zadáním PIN čísla! Počas první minuty je možné protiúnosový režim ukončit podržením stlačeného tlačítka III počas 2 sekund. Po uplynutí první minuty je možné ukončit protiúnosový režim jen zadáním PIN čísla. IMOBILIZÉR IImobilizér je zapnutý po uplynutí 30 sekund od zaparkování motorky. Imobilizér pracuje následovně: 1. Zaparkujete motorku anebo vypněte alarm anebo ukončíte programování anebo ukončíte servisní režim. 2. Po 30 sekundách je imobilizér zapnutý. 3. LED bliká pomalu. 4. Není možné nastartovat motorku. Imobilizér vypnete následovně: Zapněte zapalování a stlačte tlačítko II. Anebo: Zapněte zapalování a zadejte PIN číslo. 7 4

6 PAMÌŤ STAVU Systém si pamamatuje svůj stav (Zapnutý/vypnutý alarm, Aktivní poplach, Imobilizér zapnutý/vypnutý) i po odpojení napájení. To znamená, že je alarm vypnutý a odpojíte napájení od systému, tak po opětovném připojení napájení bude alarm vypnutý. FILTRACE FALEŠNÝCH POPLACHÙ Systém má zabudovaný kontrolní mechanizmus eliminující falešné poplachy. Jak je chráněná zóna narušená víc jako třikrát v rámci jedné hodiny, tak je na delší hodinu vypnutá. Každý další poplach v dané zóně odstartuje odznovu 60 minutovou periodu v které je snímač odpojený. Kontrolní mechanizmus eliminuje jen falešné poplachy. Upozornění nejsou filtrované. Systém taktéž odpojí sirénu jak se vyskytl poplach víc jak třikrát počas zapnutého alarmu. Ostatní bezpečnostní funkce zůstávají funkční. VESTAVÌNÝ NÁKLONOVÝ SNÍMAÈ Po zapnutí alarmu si snímač uloží novou polohu motorky a každou odchylku polohy motorky o víc jako 1 hlásí poplachem. Je možné snížit citlivost hlášení změny polohy z 1 na 3. Snímač je postavený z nejmodernějších komponentů. Negeneruje falešné poplachy a jeho funkce je nezávislá od polohy zaparkované motorky ( Funkce systému je nezávislá od montážní polohy řídící jednotky alarmu.). PAMÌŤ POPLACHU Třemi tóny sirény Vám alarm oznamuje paměť poplachu. Počet bliknutí signalizační LED signalizuje zdroj poplachu Počet bliknutí: 1x náklonový snímač 2x snímač sedadla 3x pokus o start 4x přerušení napájení Přehledná tabulka signalizace stavu: Akce Siréna Směrové světla Popis Zapnutí alarmu 1 1 Systém sleduje stav motorky. Zapnutí alarmu 1 (5 sek.) 4 1 (5 sek.) 4 Systém sleduje stav motorky. (náklonový snímač a snímač sedadla jsou vypnuté). Vypnutí alarmu 2 2 Sledování stavu motorky ukončené, imobilizér vypnutý. Vypnutí alarmu 3 3 Sledování stavu motorky ukončené, imobilizér vypnutý, paměť poplachu. Vypnutí alarmu 5 5 Signalizace vybitého akumulátoru ØÍZENÍ SPOTØEBY hodin po zapnutí alarmu poklesne aktivita LED na půlku, po 48 hodinách poklesne aktivita LED na čtvrtinu hodin od zapnutí alarmu, řídící jednotka přejde do spícího režimu. To znamená že jsou vypnuté všechny části alarmu. Řídící jednotku probudíte zapnutím zapalování. Siréna 10 krát pípne. Nyní vypněte alarm DO anebo zadáním dvoumístního PIN čísla. Jak alarm nevypnete, tak začne hlásit poplach. 3. Náklonový snímač: řídící jednotka sleduje náklonový snímač 1/12 sekundy, 11/12 sekundy je snímač vypnutý. 4. Přijímač DO: řídící jednotka přijímá v intervalu 80ms, dalších 200ms je vypnutý. 5 6
