1 NÁVOD NA POUŽITÍ TS 818 alarm s centrálním zamykáním

2 Obsah balení 1x anglický návod 1x český návod 1x řídící jednotka 2x kabelový svazek 1x led s káblem 2x dvouvodičový servomotor 2x pětivodičový servomotor 4x montažní lišty 2x dálkový ovladač 4x úchytka 12x šroby na úchytky 10x plechová úchytka 4x táhlo 1x záruční list Vlastnosti Tento elektromechanický systém je určen teměř pro všechny typy automobilů, které jsou napájené 12V, přičemž záporný pól baterie je propojený na kostru automobilu. Sada PORTMAN 818 obsahuje řídící jednotku, která zabezpečuje poplachové funkce a ovládání CZ, sadu servo motorů, přičemž dva jsou určené do předních(ovládacích) dveří a dva do zadních dveří, kabeláž na přepojení systému a sadu mechanických dílů, jako jsou táhla, svorky, šroubky a upevňovací lišty. Aktivace systému V deaktivovaném stavu stlačte tlačítko jeden krát. Systém se aktivuje a centrální zamykání se uzamkne. Dveřní kontakty jsou chráněné po 10 sek od aktivace systému. Uzamknutí vozidla při zapnutém zapalování Při zapnutém zapalování stlačte tlačítko Deaktivace poplachu Pokud je vyvolaný poplach ( siréna zní, parkovací světla blikají ) na deaktivování stlačte tlačítko jeden krát. jeden krát. Centrální zamykání se uzamkne. Deaktivace systému V aktivovaném stavu stlačte tlačítko jeden krát. Odemknutí vozidla při zapnutém zapalování Při zapnutém zapalování a uzamknutém centrálním zamykání stlačte tlačítko jeden krát.

záporný pól baterie je propojený na kostru automobilu.

3 ukončení poplachu a odemknutí centrálního zamykání Pokud je vyvolaný poplach ( siréna zní, parkovací světla blikají ) na deaktivování stlačte tlačítko jeden krát. Siréna přestane znít a centrální zamykání se odemkne. Nouzový poplach Při zavřených dveřích současně stlačte tlačítka + jeden krát. Siréna houká 30 sekund společně s blikajícími světly. Programování ovladačů Zapněte / vypněte zapalování 5 krát do 10 sekund, přičemž po páté zapalování zůstane zapnuté. Siréna houkne 5 krát. Stlačte některé tlačítko na ovladači. Systém umožňuje naprogramovat maximálně 3 ovladače. Po naprogramování vypněte zapalování. Nouzová deaktivace systému V aktivovaném stavu otevřte dveře. Parkovací světla blikají, siréna zní. Zapněte / vypněte zapalování 10 krát. Přičemž 10 krát zůstane v poloze zapnuté. Po 3 sekundách houkne siréna 4 krát a alarm je nouzově deaktivovaný. Hlasitá/tichá signalizace zapnutí/vypnutí alarmu (centrálního zamykání) Zapněte / vypněte zapalování 7 krát do 10 sekund. Právě jste změnily způsob zvukové signalizace zapnutí/vypnutí alarmu. Jak byla hlasitá signalizace zap./ vyp. alarmu, tak jste ju změnily na tichou. Pro změnu opakujte znova postup. Servisní režim Alarm je vypnutý. Servisní režim aktivujete zapnutím zapalování třikrát za sebou. Servisní režim je signalizovaný jedním houknutím sirény, normální režim je signalizovaný dvěma houknutí sirény. Vyhledání vozidla Zaparkované vozidlo vyhledáte stlačením tlačítka 5 krát.. Světla bliknou 10 krát a siréna houkne Hlášení poplachu Alarm hlási poplach 60 sekund. Každá snímaná zóna může aktivovat poplach maximálně osmkrát.

Programování ovladačů Zapněte / vypněte zapalování 5 krát do 10 sekund, přičemž po páté zapalování zůstane zapnuté. Siréna houkne 5 krát. Stlačte některé tlačítko na ovladači.

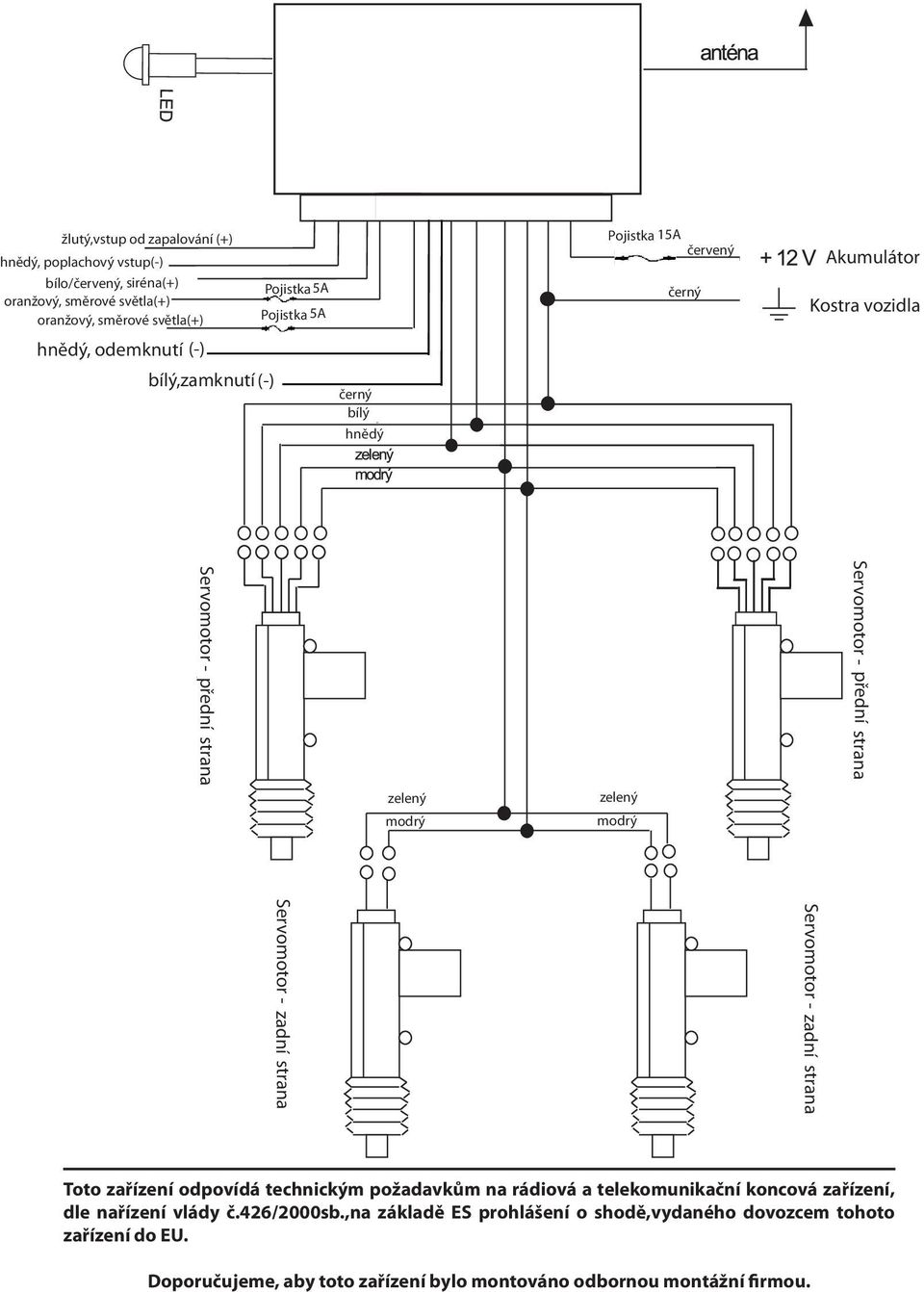

4 žlutý,vstup od zapalování (+) hnědý, poplachový vstup(-) bielo/červený, bílo/červený, siréna(+) oranžový, směrové světla(+) oranžový, směrové světla(+) Pojistka Poistka 5A Pojistka Poistka 5A Pojistka Poistka 15A červený černý Akumulátor kostra vozidla hnedý, hnědý, odomknutie(-) odemknutí biely, bílý,zamknutí zamknutie(-) černý bílý hnědý Servomotor - predná přední strana Servomotor - predná přední strana zelený modrý zelený modrý Servomotor - zadná zadní strana Servomotor - zadná zadní strana Toto zařízení odpovídá technickým požadavkům na rádiová a telekomunikační koncová zařízení, dle nařízení vlády č.426/2000sb.,na základě ES prohlášení o shodě,vydaného dovozcem tohoto zařízení do EU. Doporučujeme, aby toto zařízení bylo montováno odbornou montážní firmou.

Servomotor - predná přední strana zelený modrý zelený modrý Servomotor - zadná zadní strana Servomotor - zadná zadní strana Toto zařízení odpovídá technickým požadavkům na rádiová a
