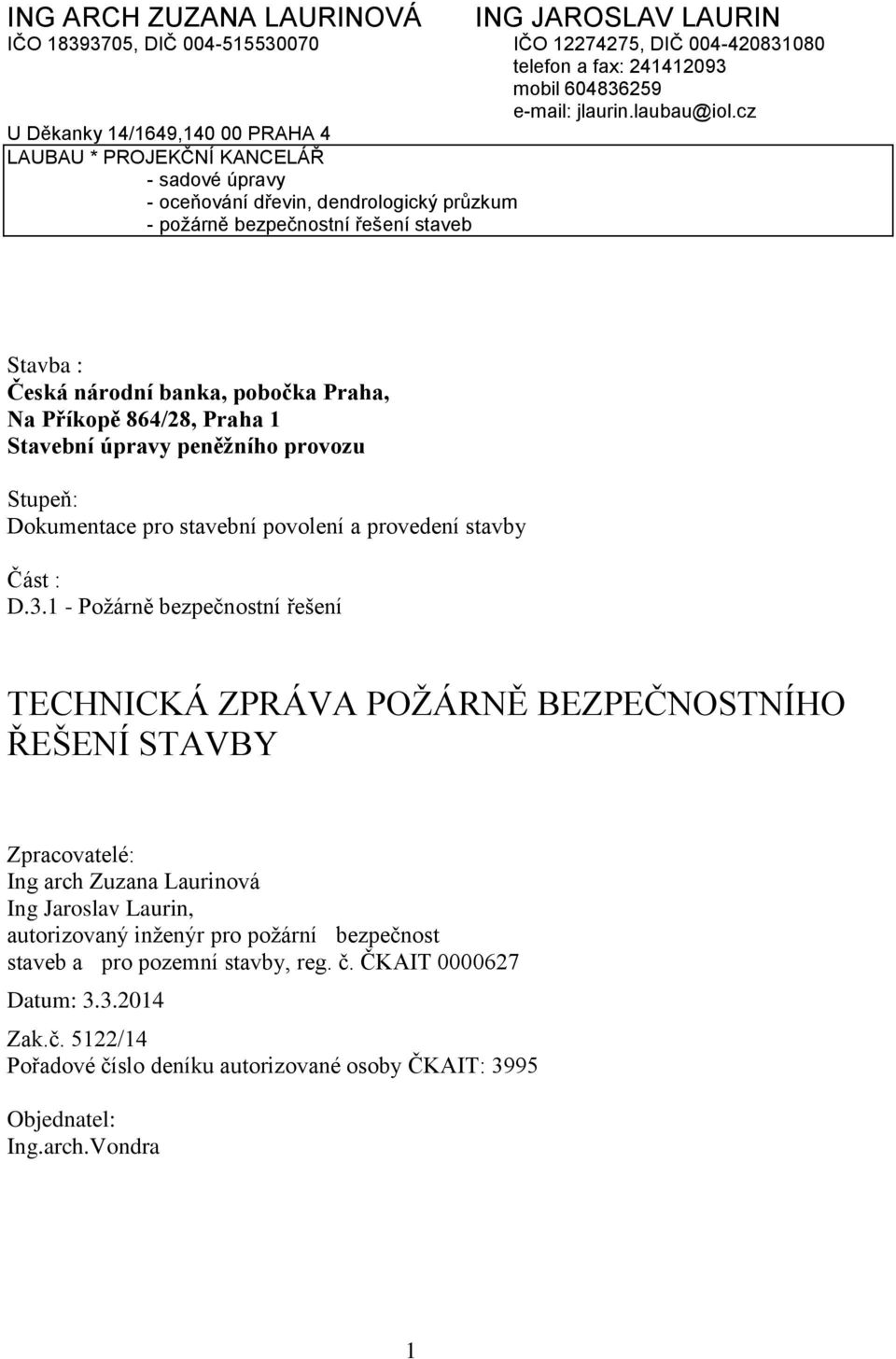

TECHNICKÁ ZPRÁVA POŽÁRNĚ BEZPEČNOSTNÍHO ŘEŠENÍ STAVBY

Transkript

1 Ý Ý Č Č ČÍ Č Š Č ř ě Í Ú ĚŽ Í á žá ě č ř š ž ě ý é Č ě Č

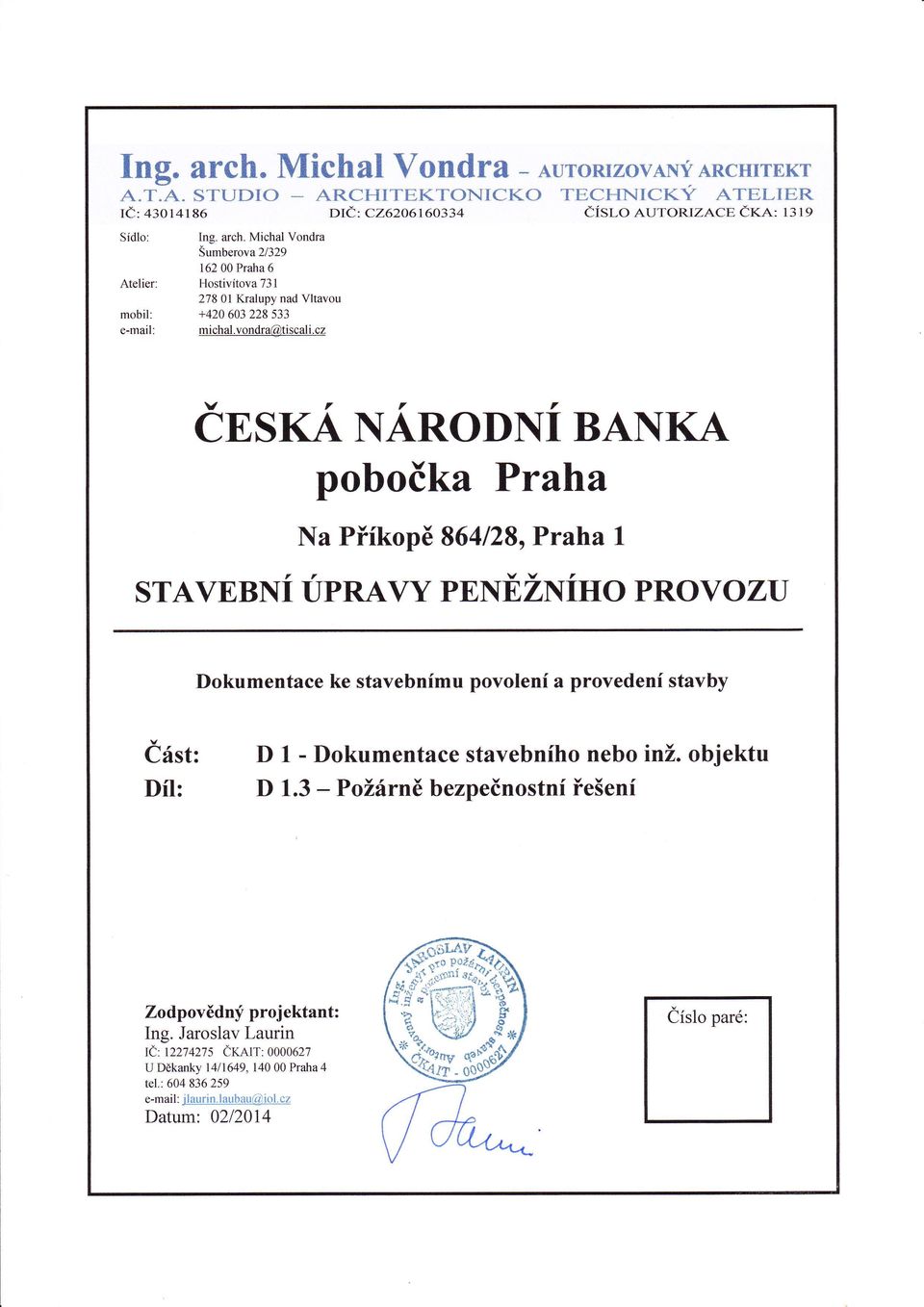

2 ING ARCH ZUZANA LAURINOVÁ ING JAROSLAV LAURIN IČO , DIČ IČO , DIČ teefon a fax: mobi e-mai: jaurin.aubau@io.cz U Děkanky 14/1649, PRAHA 4 LAUBAU * PROJEKČNÍ KANCELÁŘ - sadové úpravy - oceňován dřevin, dendroogický průzkum - požárně bezpečnostn řešen staveb Stavba : Česká národn banka, pobočka Praha, Na Přkopě 864/28, Praha 1 Stavebn úpravy peněžnho provozu Stupeň: Dokumentace pro stavebn povoen a proveden stavby Část : D Požárně bezpečnostn řešen TECHNICKÁ ZPRÁVA POŽÁRNĚ BEZPEČNOSTNÍHO ŘEŠENÍ STAVBY Zpracovateé: Ing arch Zuzana Laurinová Ing Jarosav Laurin, autorizovaný inženýr pro požárn bezpečnost staveb a pro pozemn stavby, reg. č. ČKAIT Datum: Zak.č. 5122/14 Pořadové čso denku autorizované osoby ČKAIT: 3995 Objednate: Ing.arch.Vondra 1

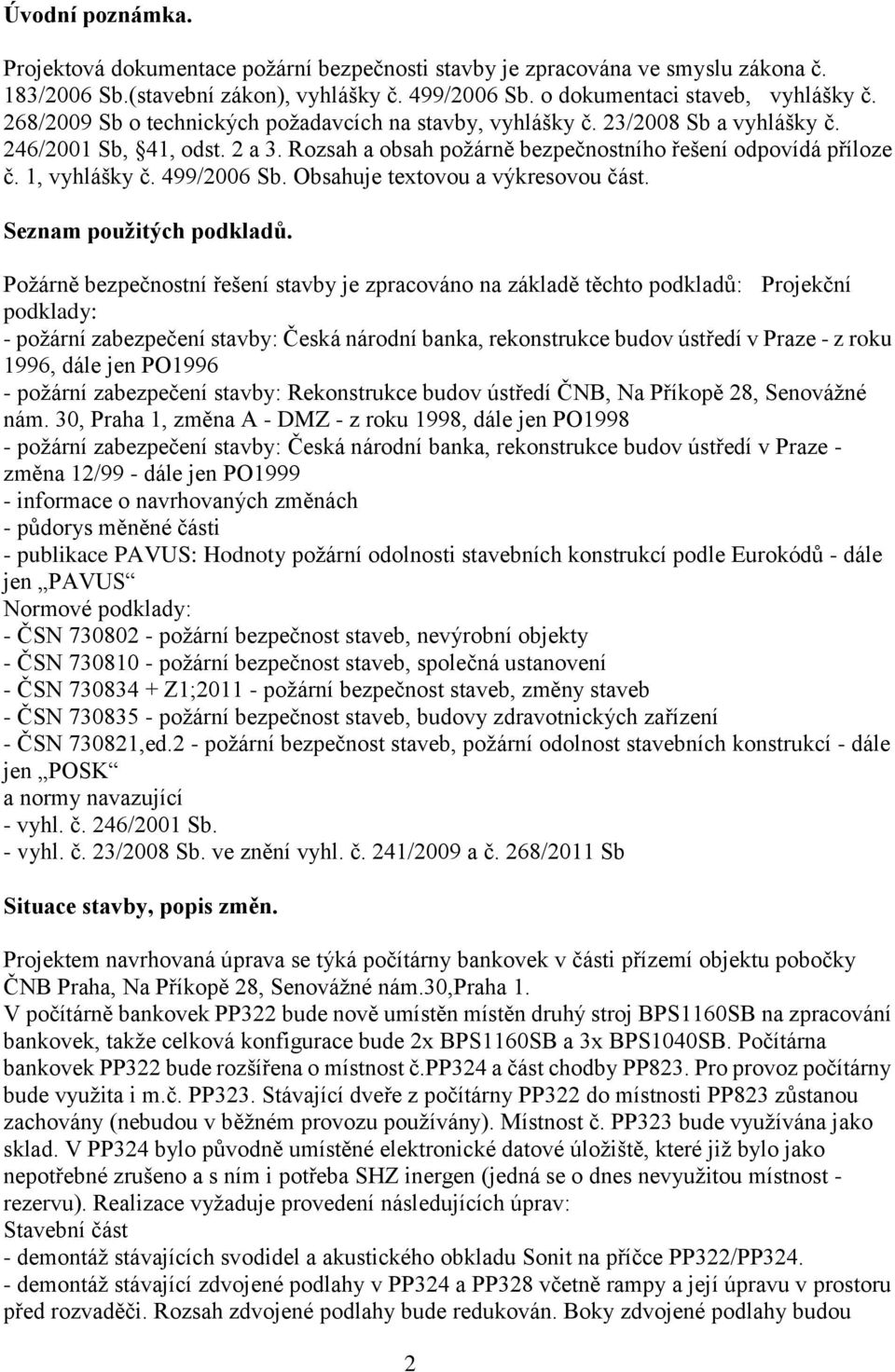

3 Úvodn poznámka. Projektová dokumentace požárn bezpečnosti stavby je zpracována ve smysu zákona č. 183/2006 Sb.(stavebn zákon), vyhášky č. 499/2006 Sb. o dokumentaci staveb, vyhášky č. 268/2009 Sb o technických požadavcch na stavby, vyhášky č. 23/2008 Sb a vyhášky č. 246/2001 Sb, 41, odst. 2 a 3. Rozsah a obsah požárně bezpečnostnho řešen odpovdá přoze č. 1, vyhášky č. 499/2006 Sb. Obsahuje textovou a výkresovou část. Seznam použitých podkadů. Požárně bezpečnostn řešen stavby je zpracováno na zákadě těchto podkadů: Projekčn podkady: - požárn zabezpečen stavby: Česká národn banka, rekonstrukce budov ústřed v Praze - z roku 1996, dáe jen PO požárn zabezpečen stavby: Rekonstrukce budov ústřed ČNB, Na Přkopě 28, Senovážné nám. 30, Praha 1, změna A - DMZ - z roku 1998, dáe jen PO požárn zabezpečen stavby: Česká národn banka, rekonstrukce budov ústřed v Praze - změna 12/99 - dáe jen PO informace o navrhovaných změnách - půdorys měněné části - pubikace PAVUS: Hodnoty požárn odonosti stavebnch konstrukc pode Eurokódů - dáe jen PAVUS Normové podkady: - ČSN požárn bezpečnost staveb, nevýrobn objekty - ČSN požárn bezpečnost staveb, spoečná ustanoven - ČSN Z1; požárn bezpečnost staveb, změny staveb - ČSN požárn bezpečnost staveb, budovy zdravotnických zařzen - ČSN ,ed.2 - požárn bezpečnost staveb, požárn odonost stavebnch konstrukc - dáe jen POSK a normy navazujc - vyh. č. 246/2001 Sb. - vyh. č. 23/2008 Sb. ve zněn vyh. č. 241/2009 a č. 268/2011 Sb Situace stavby, popis změn. Projektem navrhovaná úprava se týká počtárny bankovek v části přzem objektu pobočky ČNB Praha, Na Přkopě 28, Senovážné nám.30,praha 1. V počtárně bankovek PP322 bude nově umstěn mstěn druhý stroj BPS1160SB na zpracován bankovek, takže ceková konfigurace bude 2x BPS1160SB a 3x BPS1040SB. Počtárna bankovek PP322 bude rozšřena o mstnost č.pp324 a část chodby PP823. Pro provoz počtárny bude využita i m.č. PP323. Stávajc dveře z počtárny PP322 do mstnosti PP823 zůstanou zachovány (nebudou v běžném provozu použvány). Mstnost č. PP323 bude využvána jako skad. V PP324 byo původně umstěné eektronické datové úožiště, které již byo jako nepotřebné zrušeno a s nm i potřeba SHZ inergen (jedná se o dnes nevyužitou mstnost - rezervu). Reaizace vyžaduje proveden násedujcch úprav: Stavebn část - demontáž stávajcch svodide a akustického obkadu Sonit na přčce PP322/PP demontáž stávajc zdvojené podahy v PP324 a PP328 včetně rampy a jej úpravu v prostoru před rozvaděči. Rozsah zdvojené podahy bude redukován. Boky zdvojené podahy budou 2

4 zasepeny. - vyřznut otvoru 4900/2400 mm mezi PP322/PP324 v žeezobetonové monoitické přčce t. 180mm s cihenou přizdvkou t. cca 100mm ze strany PP324. Výška otvoru bude provedena tak, aby byo možno zachovat stávajc a chadc podstropn Fancoi v PP vybourán stávajcch dveř v přčce PP324/PP823 včetně betonového prahu pode dveřmi na výšku stáv.zdvojené podahy. - úprava podahy v mstě vyřznuté žeezobetonové přčky, přestěrkován podahy v PP324, poožen nové podahové krytiny shodné s PP proveden nového prostupu podahou do 1.suterénu jádrovým vrtánm pro rozvody podtakového vzduchu včetně požárn ucpávky. Do msta nového prostupu bude přemstěn stávaj pechový bezpečnostn zákryt pod stropem prvnho suterénu. Oprava požárnho obkadu stropn desky nad 1.suterénem + okán výmaba. - zazděn stávajcho prostupu u podahou pod demontovaném rozvodu podt.vzduchu. - demontáž a zpětná montáž stávajcch rastrových podhedů v mstnostech PP322 i PP324 v rozsahu nezbytném pro proveden instaac. - montáž nových ochranných svodide a úprava stávajcch svodide - v PP324 bude proveden po obvodě obkad akustickým sádrokartonem s minerán vatou 50mm v dutině - v PP323 demontáž VZT potrub odvodu inergenu a zabetonován otvoru ve stěně do pasáže. - povrchové úpravy stěny po vybourané přčce a vybouraných dveřch + maby. - nová baisticky odoná přčka děc mstnost PP823 - zámečnická konstrukce s ceopošnou výpn z oce.pechu t.7mm, oboustranně opáštěná sádrokartonem. - proveden vyrovnávac stěrky na stávajc podaze v PP324 a přičeněné části PP823 v t. cca 20mm + poožen nové podahové krytiny. Sinoproudé instaace - demontáž stávajcho soupku Tehait u demontovaného stroje BPS1140SB včetně stávajcch kabeů nad podhedem do rozvaděče Rpoč. - úprava osvěten v mstnosti PP324 a PP823 - osazen demontovaného a uskadněného soupku Tehait (2ks) včetně původn eektrické výzbroje pro připojen nově umstěných strojů a jejich napojen novým kabeovým vedenm z Rpoč uvedeným na podhedy. Rpoč je osazen stávajcm jištěnm, které bude využito. Saboproudé instaace - stávajc datové stě CTSE nebudou dotčeny - bude provedeno napojen nových strojů BPS do datové stě počtárny - stávajc rozvod evakuačnho rozhasu nebude dotčen. - stávajc teefonn rozvody nebudou dotčeny. VZT a chazen - do stávajcch rozvodů a osazen koncových eementů nebude zasahováno. - v kompresorovně v 1.suterénu bude upraven odvod tepených zátěž od nového kompresoru. EZS+CCTV - je rozšřen okruh CCTV do mstnosti PP324 a PP823 a současně bude upravena pooha stávajcch kamer pro novou dispozici. - propojen mstnost PP322 s PP324 vyvoá potřebu rozšřen EZS v počtárně o novou mstnost. 3

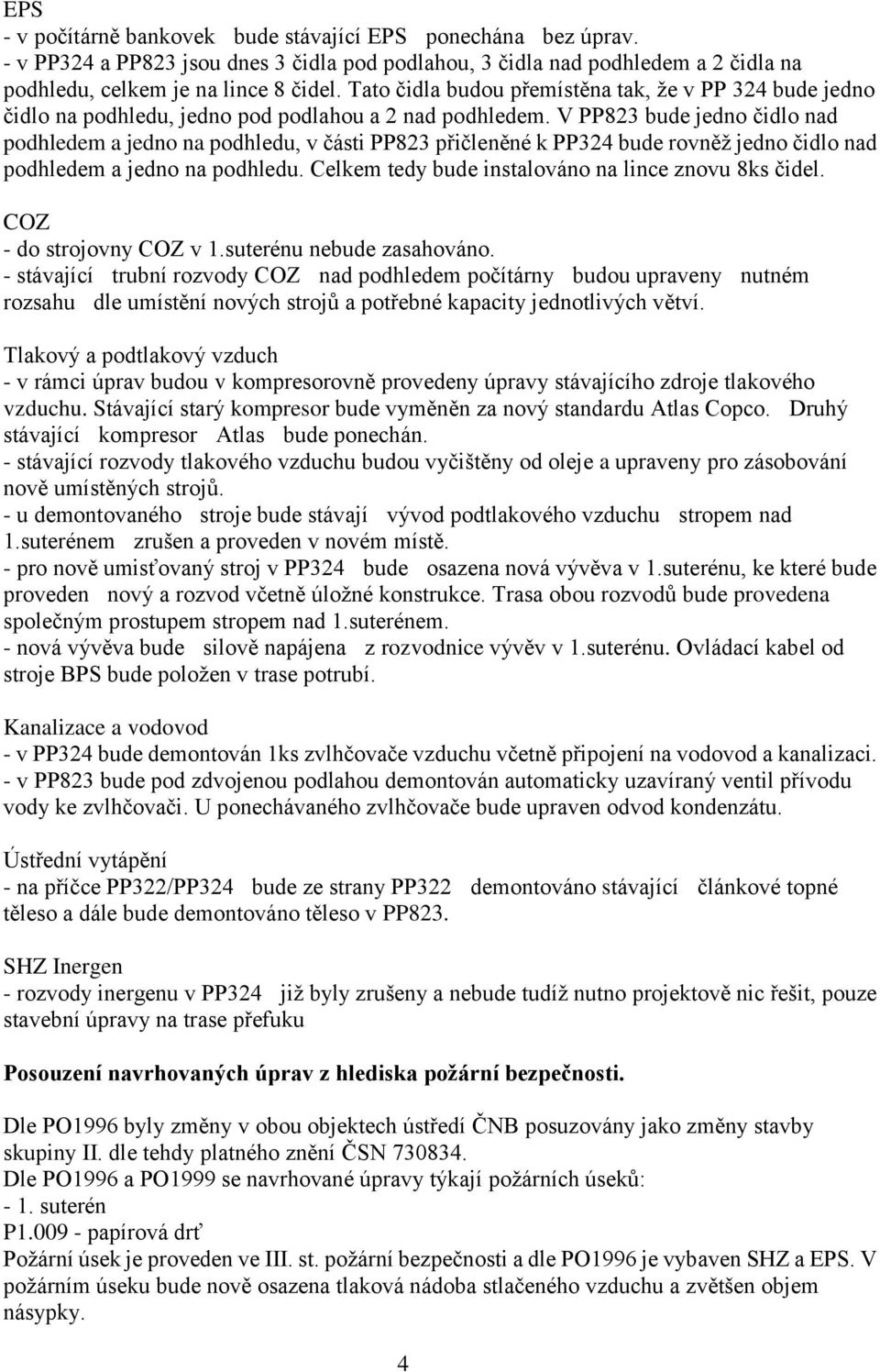

5 EPS - v počtárně bankovek bude stávajc EPS ponechána bez úprav. - v PP324 a PP823 jsou dnes 3 čida pod podahou, 3 čida nad podhedem a 2 čida na podhedu, cekem je na ince 8 čide. Tato čida budou přemstěna tak, že v PP 324 bude jedno čido na podhedu, jedno pod podahou a 2 nad podhedem. V PP823 bude jedno čido nad podhedem a jedno na podhedu, v části PP823 přičeněné k PP324 bude rovněž jedno čido nad podhedem a jedno na podhedu. Cekem tedy bude instaováno na ince znovu 8ks čide. COZ - do strojovny COZ v 1.suterénu nebude zasahováno. - stávajc trubn rozvody COZ nad podhedem počtárny budou upraveny nutném rozsahu de umstěn nových strojů a potřebné kapacity jednotivých větv. Takový a podtakový vzduch - v rámci úprav budou v kompresorovně provedeny úpravy stávajcho zdroje takového vzduchu. Stávajc starý kompresor bude vyměněn za nový standardu Atas Copco. Druhý stávajc kompresor Atas bude ponechán. - stávajc rozvody takového vzduchu budou vyčištěny od oeje a upraveny pro zásobován nově umstěných strojů. - u demontovaného stroje bude stávaj vývod podtakového vzduchu stropem nad 1.suterénem zrušen a proveden v novém mstě. - pro nově umisťovaný stroj v PP324 bude osazena nová vývěva v 1.suterénu, ke které bude proveden nový a rozvod včetně úožné konstrukce. Trasa obou rozvodů bude provedena spoečným prostupem stropem nad 1.suterénem. - nová vývěva bude siově napájena z rozvodnice vývěv v 1.suterénu. Ovádac kabe od stroje BPS bude poožen v trase potrub. Kanaizace a vodovod - v PP324 bude demontován 1ks zvhčovače vzduchu včetně připojen na vodovod a kanaizaci. - v PP823 bude pod zdvojenou podahou demontován automaticky uzavraný venti přvodu vody ke zvhčovači. U ponechávaného zvhčovače bude upraven odvod kondenzátu. Ústředn vytápěn - na přčce PP322/PP324 bude ze strany PP322 demontováno stávajc čánkové topné těeso a dáe bude demontováno těeso v PP823. SHZ Inergen - rozvody inergenu v PP324 již byy zrušeny a nebude tudž nutno projektově nic řešit, pouze stavebn úpravy na trase přefuku Posouzen navrhovaných úprav z hediska požárn bezpečnosti. De PO1996 byy změny v obou objektech ústřed ČNB posuzovány jako změny stavby skupiny II. de tehdy patného zněn ČSN De PO1996 a PO1999 se navrhované úpravy týkaj požárnch úseků: - 1. suterén P paprová drť Požárn úsek je proveden ve III. st. požárn bezpečnosti a de PO1996 je vybaven SHZ a EPS. V požárnm úseku bude nově osazena taková nádoba stačeného vzduchu a zvětšen objem násypky. 4

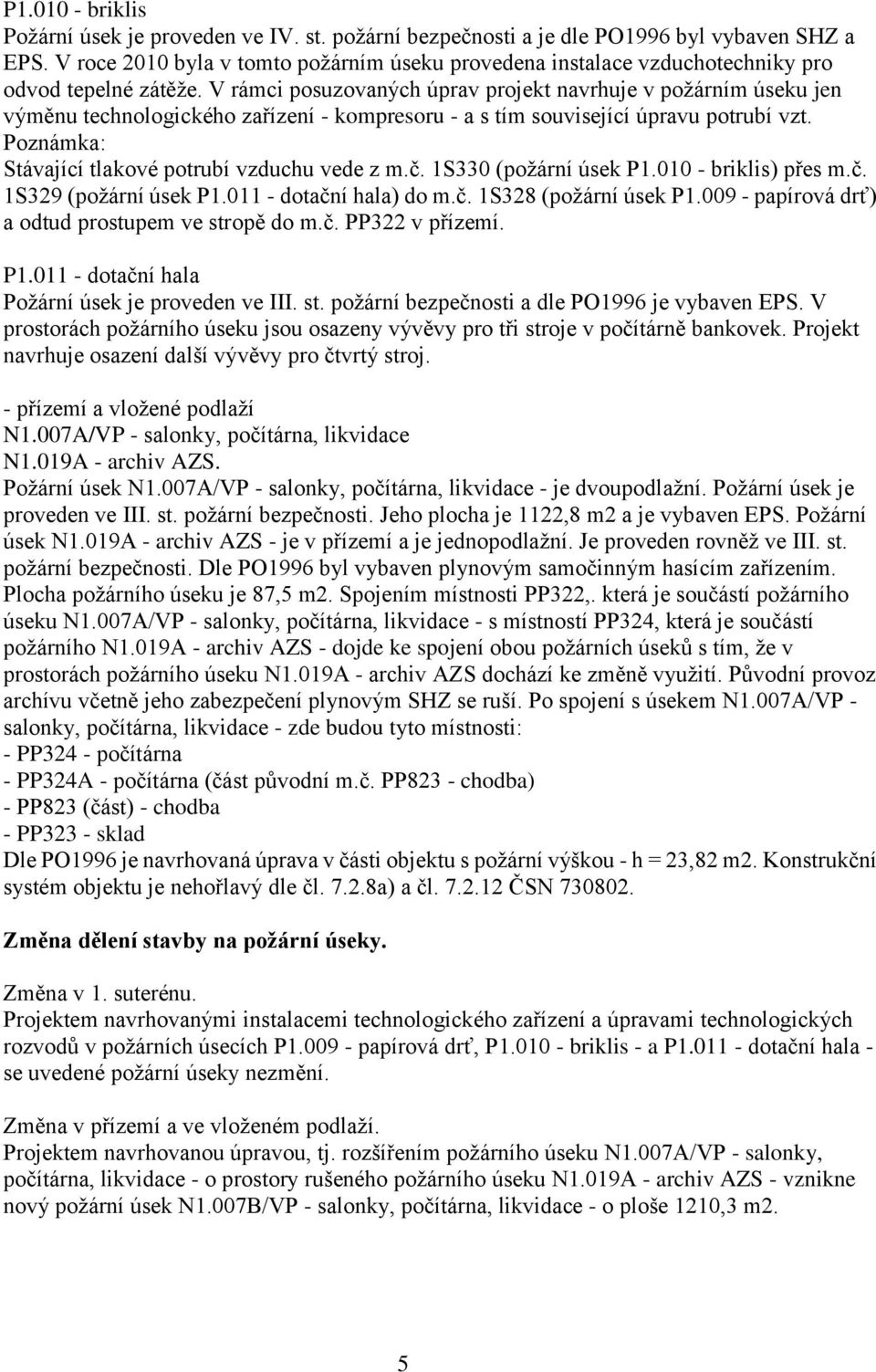

6 P brikis Požárn úsek je proveden ve IV. st. požárn bezpečnosti a je de PO1996 by vybaven SHZ a EPS. V roce 2010 bya v tomto požárnm úseku provedena instaace vzduchotechniky pro odvod tepené zátěže. V rámci posuzovaných úprav projekt navrhuje v požárnm úseku jen výměnu technoogického zařzen - kompresoru - a s tm souvisejc úpravu potrub vzt. Poznámka: Stávajc takové potrub vzduchu vede z m.č. 1S330 (požárn úsek P brikis) přes m.č. 1S329 (požárn úsek P dotačn haa) do m.č. 1S328 (požárn úsek P paprová drť) a odtud prostupem ve stropě do m.č. PP322 v přzem. P dotačn haa Požárn úsek je proveden ve III. st. požárn bezpečnosti a de PO1996 je vybaven EPS. V prostorách požárnho úseku jsou osazeny vývěvy pro tři stroje v počtárně bankovek. Projekt navrhuje osazen daš vývěvy pro čtvrtý stroj. - přzem a vožené podaž N1.007A/VP - saonky, počtárna, ikvidace N1.019A - archiv AZS. Požárn úsek N1.007A/VP - saonky, počtárna, ikvidace - je dvoupodažn. Požárn úsek je proveden ve III. st. požárn bezpečnosti. Jeho pocha je 1122,8 m2 a je vybaven EPS. Požárn úsek N1.019A - archiv AZS - je v přzem a je jednopodažn. Je proveden rovněž ve III. st. požárn bezpečnosti. De PO1996 by vybaven pynovým samočinným hascm zařzenm. Pocha požárnho úseku je 87,5 m2. Spojenm mstnosti PP322,. která je součást požárnho úseku N1.007A/VP - saonky, počtárna, ikvidace - s mstnost PP324, která je součást požárnho N1.019A - archiv AZS - dojde ke spojen obou požárnch úseků s tm, že v prostorách požárnho úseku N1.019A - archiv AZS docház ke změně využit. Původn provoz archvu včetně jeho zabezpečen pynovým SHZ se ruš. Po spojen s úsekem N1.007A/VP - saonky, počtárna, ikvidace - zde budou tyto mstnosti: - PP324 - počtárna - PP324A - počtárna (část původn m.č. PP823 - chodba) - PP823 (část) - chodba - PP323 - skad De PO1996 je navrhovaná úprava v části objektu s požárn výškou - h 23,82 m2. Konstrukčn systém objektu je nehořavý de č a) a č ČSN Změna děen stavby na požárn úseky. Změna v 1. suterénu. Projektem navrhovanými instaacemi technoogického zařzen a úpravami technoogických rozvodů v požárnch úsecch P paprová drť, P brikis - a P dotačn haa - se uvedené požárn úseky nezměn. Změna v přzem a ve voženém podaž. Projektem navrhovanou úpravou, tj. rozšřenm požárnho úseku N1.007A/VP - saonky, počtárna, ikvidace - o prostory rušeného požárnho úseku N1.019A - archiv AZS - vznikne nový požárn úsek N1.007B/VP - saonky, počtárna, ikvidace - o poše 1210,3 m2. 5

7 Stanoven požárnho rizika, stupeň požárn bezpečnosti a posouzen veikosti požárnch úseků. Projektem navrhované úpravy v požárnch úsecch P paprová drť, P brikis - a P dotačn haa - nemaj viv na požárn zatžen úseků, tj. ani na jejich zařazen do st. požárn bezpečnosti. Výpočet požárnho rizika a stanoven stupně požárn bezpečnosti, včetně výpočtu obsazen osobami nového požárnho úseku N1.007B/VP - saonky, počtárna, ikvidace - je proveden v přoze 1. této dokumentace. Posouzen meznch rozměrů požárnho úseku N1.007B/VP - saonky, počtárna, ikvidace: De tab. 9 ČSN pro hodnotu a 1,03 (výšková pooha do 22,5 m) - déka 60,25 x (c 1 0,5) 60,25 x 1,05 63,26 m Skutečná max. déka úseku 52 m - šřka 38,8 x (c 1 0,5) 38,8 x 1,05 40,74 m Skutečná max. šřka úseku 38 m Mezn pocha 2575,58 m2 > 1210,3 m2. De provedeného přepočtu požárnho rizika bude nový požárn úsek N1.007B/VP - saonky, počtárna, ikvidace - proveden ve III. st. požárn bezpečnosti, tj. ve stejném, jako spojované požárn úseky. Hodnocen navržených stavebnch konstrukc a požárnch uzávěrů z hediska jejich požárn odonosti. Poznámka: Požárn úseky P paprová drť - a P dotačn haa - zůstávaj zařazeny do III. st. požárn bezpečnosti. Požárn úsek P brikis - zůstává zařazen do IV. st. požárn bezpečnosti. Požadavky na požárn odonosti požárně děcch a nosných konstrukc včetně požadavků na požárn uzávěry otvorů těchto úseků se neměn. Stávajc konstrukce a požárn uzávěry vyhov. Stávajc takové potrub vzduchu vede z m.č. 1S330 (požárn úsek P brikis) přes m.č. 1S329 (požárn úsek P dotačn haa) do m.č. 1S328 (požárn úsek P paprová drť) a odtud prostupem ve stropě do m.č. PP322 v přzem. De PO1996 jsou stávajc prostupy instaac a kabeových rozvodů požárnmi stropy a požárnmi stěnami těsněny de tehdy patného zněn ČSN , resp. ČSN Obdobně, de č ČSN , jsou těsněny prostupy rozvodů vzduchotechniky požárně děcmi konstrukcemi. Nový prostup trubnch instaac požárnm stropem nad 1. suterénem do mstnosti PP322 v přzem bude těsněn de č ČSN a č. 6.2 ČSN (na př. materiáy fy INTUMEX). Těsněný prostup bude označen de 9, odst. (6) vyh. 23/2008 Sb. Těsnc materiá mus mt stejnou požárn odonost jako požadovaná požárn odonost prostupované konstrukce (max. 90 min). Těsněn nového prostupu trubnch veden ze suterénu (požárn úsek P dotačn haa - III. st. požárn bezpečnosti) do mstnosti PP322 v přzem mus mt požárn odonost min. 60 min. Veikost nových prostupujcch trubnch veden vyhovuje č a ČSN , tj. jedná se o prostupy rozvodných potrub světosti do mm2, soužcch pro veden nehořavých átek. Stejným způsobem budou utěsněny nové 2 prostupy saboproudých instaac požárn stěnou z PP324 a PP324A do PP402. 6

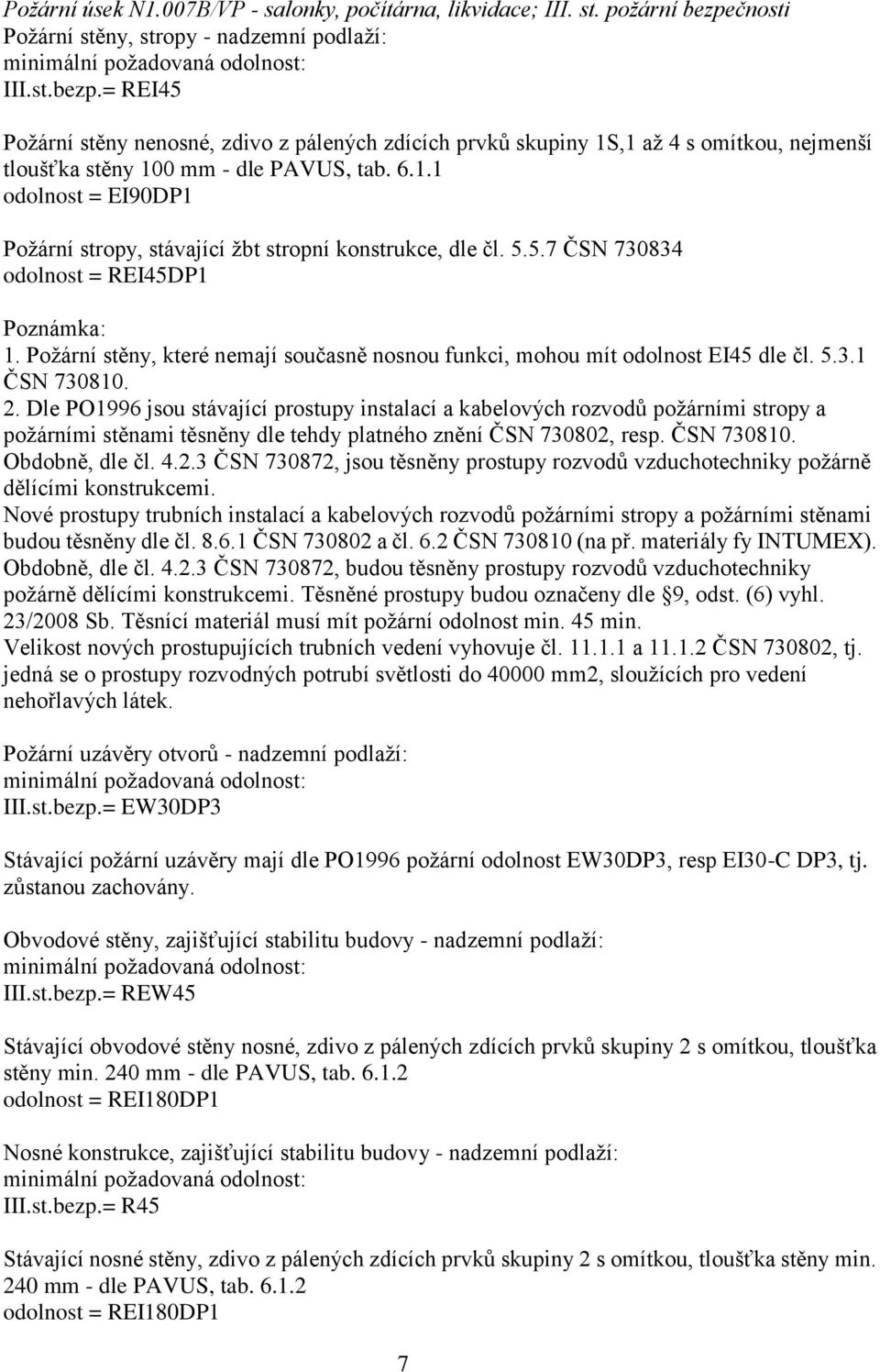

8 Požárn úsek N1.007B/VP - saonky, počtárna, ikvidace; III. st. požárn bezpečnosti Požárn stěny, stropy - nadzemn podaž: minimán požadovaná odonost: III.st.bezp. REI45 Požárn stěny nenosné, zdivo z páených zdcch prvků skupiny 1S,1 až 4 s omtkou, nejmenš toušťka stěny 100 mm - de PAVUS, tab odonost EI90DP1 Požárn stropy, stávajc žbt stropn konstrukce, de č ČSN odonost REI45DP1 Poznámka: 1. Požárn stěny, které nemaj současně nosnou funkci, mohou mt odonost EI45 de č ČSN De PO1996 jsou stávajc prostupy instaac a kabeových rozvodů požárnmi stropy a požárnmi stěnami těsněny de tehdy patného zněn ČSN , resp. ČSN Obdobně, de č ČSN , jsou těsněny prostupy rozvodů vzduchotechniky požárně děcmi konstrukcemi. Nové prostupy trubnch instaac a kabeových rozvodů požárnmi stropy a požárnmi stěnami budou těsněny de č ČSN a č. 6.2 ČSN (na př. materiáy fy INTUMEX). Obdobně, de č ČSN , budou těsněny prostupy rozvodů vzduchotechniky požárně děcmi konstrukcemi. Těsněné prostupy budou označeny de 9, odst. (6) vyh. 23/2008 Sb. Těsnc materiá mus mt požárn odonost min. 45 min. Veikost nových prostupujcch trubnch veden vyhovuje č a ČSN , tj. jedná se o prostupy rozvodných potrub světosti do mm2, soužcch pro veden nehořavých átek. Požárn uzávěry otvorů - nadzemn podaž: minimán požadovaná odonost: III.st.bezp. EW30DP3 Stávajc požárn uzávěry maj de PO1996 požárn odonost EW30DP3, resp EI30-C DP3, tj. zůstanou zachovány. Obvodové stěny, zajišťujc stabiitu budovy - nadzemn podaž: minimán požadovaná odonost: III.st.bezp. REW45 Stávajc obvodové stěny nosné, zdivo z páených zdcch prvků skupiny 2 s omtkou, toušťka stěny min. 240 mm - de PAVUS, tab odonost REI180DP1 Nosné konstrukce, zajišťujc stabiitu budovy - nadzemn podaž: minimán požadovaná odonost: III.st.bezp. R45 Stávajc nosné stěny, zdivo z páených zdcch prvků skupiny 2 s omtkou, toušťka stěny min. 240 mm - de PAVUS, tab odonost REI180DP1 7

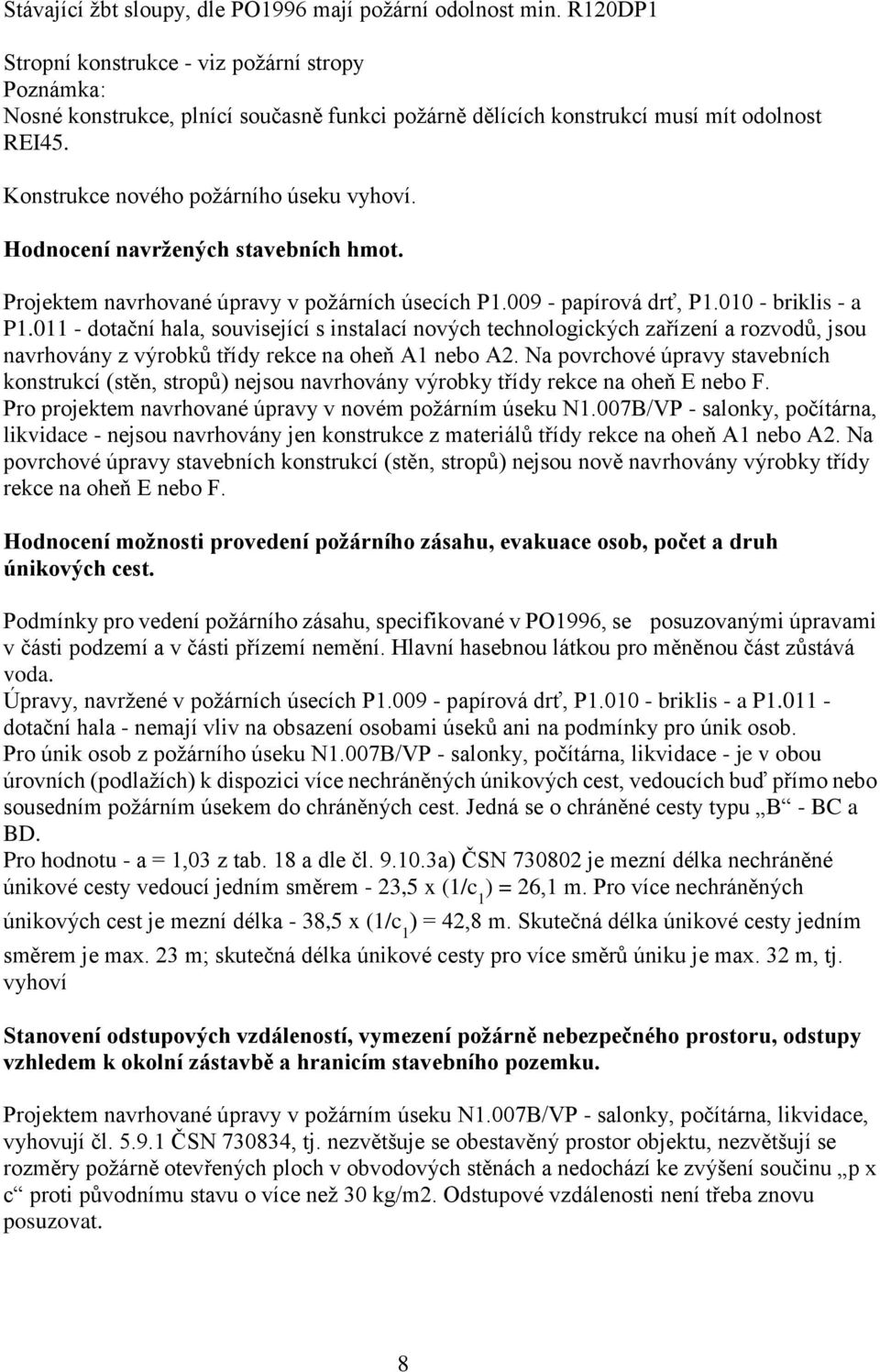

9 Stávajc žbt soupy, de PO1996 maj požárn odonost min. R120DP1 Stropn konstrukce - viz požárn stropy Poznámka: Nosné konstrukce, pnc současně funkci požárně děcch konstrukc mus mt odonost REI45. Konstrukce nového požárnho úseku vyhov. Hodnocen navržených stavebnch hmot. Projektem navrhované úpravy v požárnch úsecch P paprová drť, P brikis - a P dotačn haa, souvisejc s instaac nových technoogických zařzen a rozvodů, jsou navrhovány z výrobků třdy rekce na oheň A1 nebo A2. Na povrchové úpravy stavebnch konstrukc (stěn, stropů) nejsou navrhovány výrobky třdy rekce na oheň E nebo F. Pro projektem navrhované úpravy v novém požárnm úseku N1.007B/VP - saonky, počtárna, ikvidace - nejsou navrhovány jen konstrukce z materiáů třdy rekce na oheň A1 nebo A2. Na povrchové úpravy stavebnch konstrukc (stěn, stropů) nejsou nově navrhovány výrobky třdy rekce na oheň E nebo F. Hodnocen možnosti proveden požárnho zásahu, evakuace osob, počet a druh únikových cest. Podmnky pro veden požárnho zásahu, specifikované v PO1996, se posuzovanými úpravami v části podzem a v části přzem neměn. Havn hasebnou átkou pro měněnou část zůstává voda. Úpravy, navržené v požárnch úsecch P paprová drť, P brikis - a P dotačn haa - nemaj viv na obsazen osobami úseků ani na podmnky pro únik osob. Pro únik osob z požárnho úseku N1.007B/VP - saonky, počtárna, ikvidace - je v obou úrovnch (podažch) k dispozici vce nechráněných únikových cest, vedoucch buď přmo nebo sousednm požárnm úsekem do chráněných cest. Jedná se o chráněné cesty typu B - BC a BD. Pro hodnotu - a 1,03 z tab. 18 a de č a) ČSN je mezn déka nechráněné únikové cesty vedouc jednm směrem - 23,5 x (1/c 1 ) 26,1 m. Pro vce nechráněných únikových cest je mezn déka - 38,5 x (1/c 1 ) 42,8 m. Skutečná déka únikové cesty jednm směrem je max. 23 m; skutečná déka únikové cesty pro vce směrů úniku je max. 32 m, tj. vyhov Stanoven odstupových vzdáenost, vymezen požárně nebezpečného prostoru, odstupy vzhedem k okon zástavbě a hranicm stavebnho pozemku. Projektem navrhované úpravy v požárnm úseku N1.007B/VP - saonky, počtárna, ikvidace, vyhovuj č ČSN , tj. nezvětšuje se obestavěný prostor objektu, nezvětšuj se rozměry požárně otevřených poch v obvodových stěnách a nedocház ke zvýšen součinu p x c proti původnmu stavu o vce než 30 kg/m2. Odstupové vzdáenosti nen třeba znovu posuzovat. 8

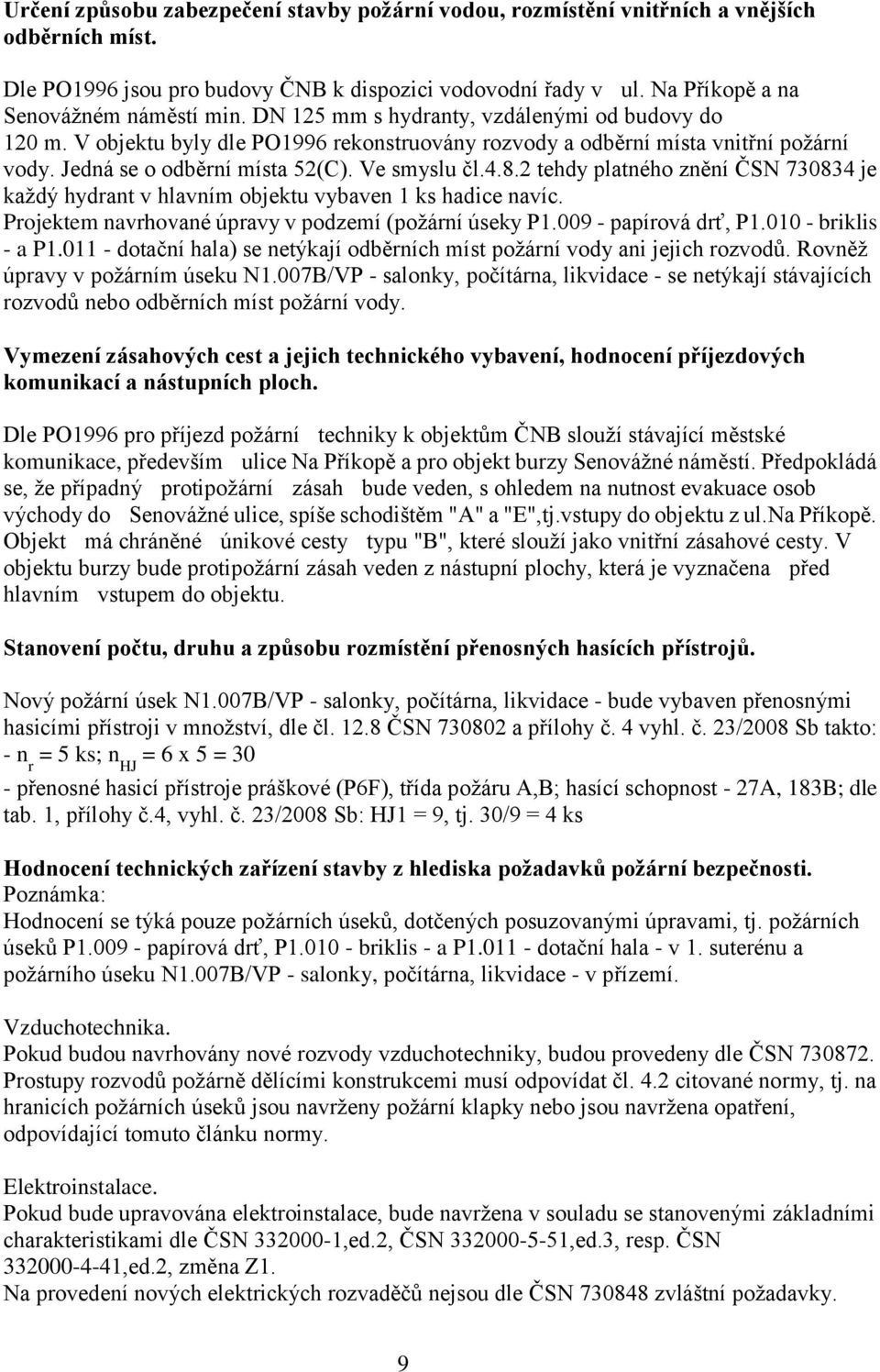

10 Určen způsobu zabezpečen stavby požárn vodou, rozmstěn vnitřnch a vnějšch odběrnch mst. De PO1996 jsou pro budovy ČNB k dispozici vodovodn řady v u. Na Přkopě a na Senovážném náměst min. DN 125 mm s hydranty, vzdáenými od budovy do 120 m. V objektu byy de PO1996 rekonstruovány rozvody a odběrn msta vnitřn požárn vody. Jedná se o odběrn msta 52(C). Ve smysu č tehdy patného zněn ČSN je každý hydrant v havnm objektu vybaven 1 ks hadice navc. Projektem navrhované úpravy v podzem (požárn úseky P paprová drť, P brikis - a P dotačn haa) se netýkaj odběrnch mst požárn vody ani jejich rozvodů. Rovněž úpravy v požárnm úseku N1.007B/VP - saonky, počtárna, ikvidace - se netýkaj stávajcch rozvodů nebo odběrnch mst požárn vody. Vymezen zásahových cest a jejich technického vybaven, hodnocen přjezdových komunikac a nástupnch poch. De PO1996 pro přjezd požárn techniky k objektům ČNB souž stávajc městské komunikace, předevšm uice Na Přkopě a pro objekt burzy Senovážné náměst. Předpokádá se, že přpadný protipožárn zásah bude veden, s ohedem na nutnost evakuace osob východy do Senovážné uice, spše schodištěm "A" a "E",tj.vstupy do objektu z u.na Přkopě. Objekt má chráněné únikové cesty typu "B", které souž jako vnitřn zásahové cesty. V objektu burzy bude protipožárn zásah veden z nástupn pochy, která je vyznačena před havnm vstupem do objektu. Stanoven počtu, druhu a způsobu rozmstěn přenosných hascch přstrojů. Nový požárn úsek N1.007B/VP - saonky, počtárna, ikvidace - bude vybaven přenosnými hasicmi přstroji v množstv, de č ČSN a přohy č. 4 vyh. č. 23/2008 Sb takto: - n r 5 ks; n HJ 6 x přenosné hasic přstroje práškové (P6F), třda požáru A,B; hasc schopnost - 27A, 183B; de tab. 1, přohy č.4, vyh. č. 23/2008 Sb: HJ1 9, tj. 30/9 4 ks Hodnocen technických zařzen stavby z hediska požadavků požárn bezpečnosti. Poznámka: Hodnocen se týká pouze požárnch úseků, dotčených posuzovanými úpravami, tj. požárnch úseků P paprová drť, P brikis - a P dotačn haa - v 1. suterénu a požárnho úseku N1.007B/VP - saonky, počtárna, ikvidace - v přzem. Vzduchotechnika. Pokud budou navrhovány nové rozvody vzduchotechniky, budou provedeny de ČSN Prostupy rozvodů požárně děcmi konstrukcemi mus odpovdat č. 4.2 citované normy, tj. na hranicch požárnch úseků jsou navrženy požárn kapky nebo jsou navržena opatřen, odpovdajc tomuto čánku normy. Eektroinstaace. Pokud bude upravována eektroinstaace, bude navržena v souadu se stanovenými zákadnmi charakteristikami de ČSN ,ed.2, ČSN ,ed.3, resp. ČSN ,ed.2, změna Z1. Na proveden nových eektrických rozvaděčů nejsou de ČSN zváštn požadavky. 9

11 Vytápěn. Vytápěn nového požárnho úseku N1.007B/VP - saonky, počtárna, ikvidace - se úpravami neměn. Topný systém je tepovodn. Posouzen požadavků na zabezpečen stavby požárně bezpečnostnm zařzenm. V požárnch úsecch P paprová drť, P brikis - a P dotačn haa - je stávajc systém EPS, který zůstane zachován. V požárnch úsecch P paprová drť - a P brikis - je stávajc vodn SHZ, které zůstane rovněž zachováno. V požárnm úseku N1.007B/VP - saonky, počtárna, ikvidace -jsou stávajc automatické hásiče EPS. Jejich pooha bude de potřeby upravena de změněné dispozice. Rozsah a způsob rozmstěn výstražných a bezpečnostnch značek a tabuek. V požárnm úseku N1.007B/VP - saonky, počtárna, ikvidace - zůstane rozsah a rozmstěn výstražných a bezpečnostnch značek, navržených de PO1996, nezměněn. Závěr. Projektem navrhované úpravy vyhovuj požadavkům norem požárn bezpečnosti staveb. Součást této dokumentace jsou výkresy požárn ochrany: v.č. 1 přzem (měněná část) požárn ochrana 2 přzem (část) požárn ochrana 3 vestavěné podaž (část) požárn ochrana 10

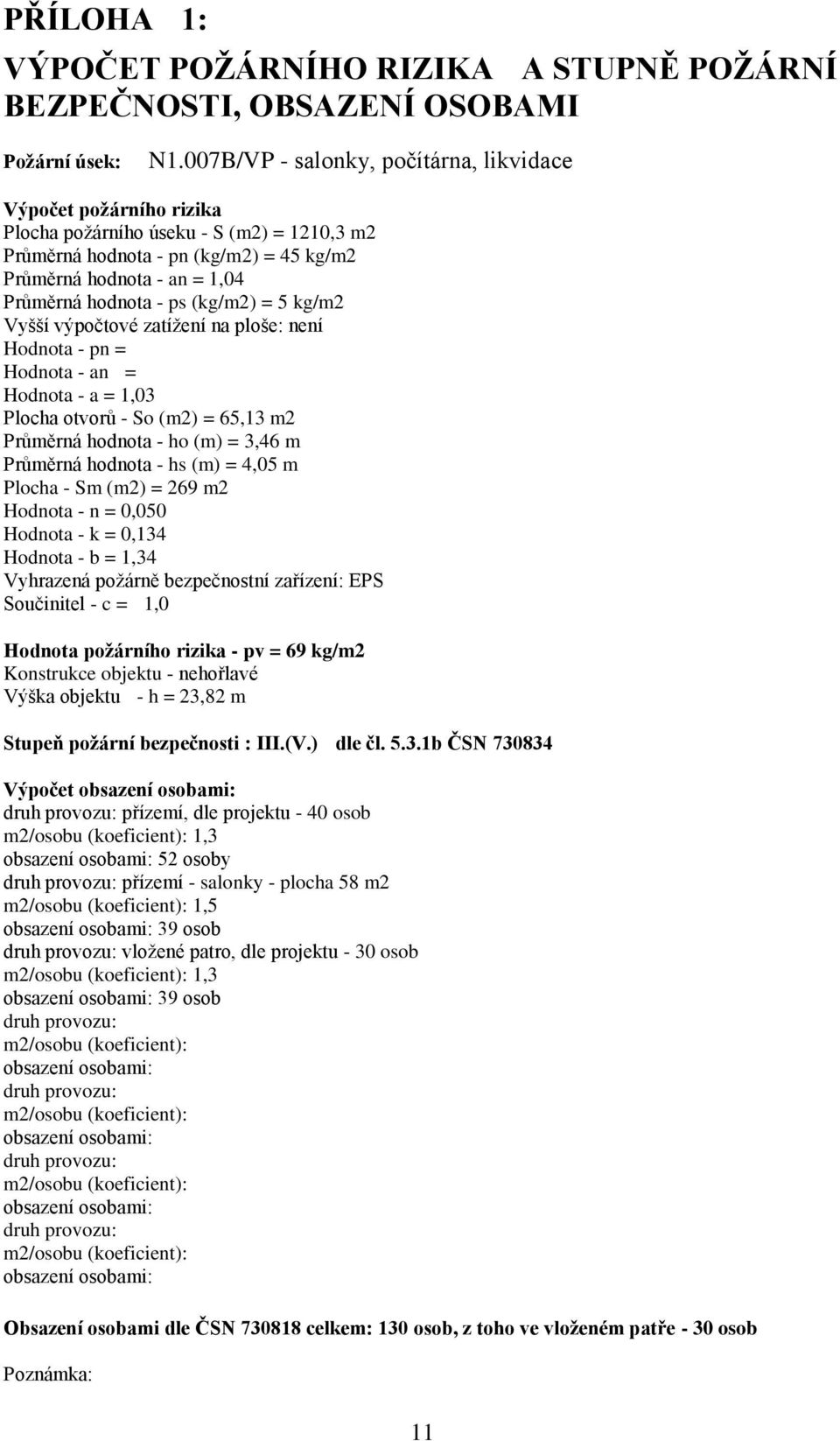

12 PŘÍLOHA 1: VÝPOČET POŽÁRNÍHO RIZIKA A STUPNĚ POŽÁRNÍ BEZPEČNOSTI, OBSAZENÍ OSOBAMI Požárn úsek: N1.007B/VP - saonky, počtárna, ikvidace Výpočet požárnho rizika Pocha požárnho úseku - S (m2) 1210,3 m2 Průměrná hodnota - pn (kg/m2) 45 kg/m2 Průměrná hodnota - an 1,04 Průměrná hodnota - ps (kg/m2) 5 kg/m2 Vyšš výpočtové zatžen na poše: nen Hodnota - pn Hodnota - an Hodnota - a 1,03 Pocha otvorů - So (m2) 65,13 m2 Průměrná hodnota - ho (m) 3,46 m Průměrná hodnota - hs (m) 4,05 m Pocha - Sm (m2) 269 m2 Hodnota - n 0,050 Hodnota - k 0,134 Hodnota - b 1,34 Vyhrazená požárně bezpečnostn zařzen: EPS Součinite - c 1,0 Hodnota požárnho rizika - pv 69 kg/m2 Konstrukce objektu - nehořavé Výška objektu - h 23,82 m Stupeň požárn bezpečnosti : III.(V.) de č b ČSN Výpočet obsazen osobami: druh provozu: přzem, de projektu - 40 osob m2/osobu (koeficient): 1,3 obsazen osobami: 52 osoby druh provozu: přzem - saonky - pocha 58 m2 m2/osobu (koeficient): 1,5 obsazen osobami: 39 osob druh provozu: vožené patro, de projektu - 30 osob m2/osobu (koeficient): 1,3 obsazen osobami: 39 osob druh provozu: m2/osobu (koeficient): obsazen osobami: druh provozu: m2/osobu (koeficient): obsazen osobami: druh provozu: m2/osobu (koeficient): obsazen osobami: druh provozu: m2/osobu (koeficient): obsazen osobami: Obsazen osobami de ČSN cekem: 130 osob, z toho ve voženém patře - 30 osob Poznámka: 11
