Hluk ve vzduchotechnice, zpětné získávání tepla

Transkript

1 AT 02 TZB II a technická infrastruktura LS 2012 Hluk ve vzduchotechnice, zpětné získávání tepla 12. Přednáška Ing. Olga Rubinová, Ph.D.

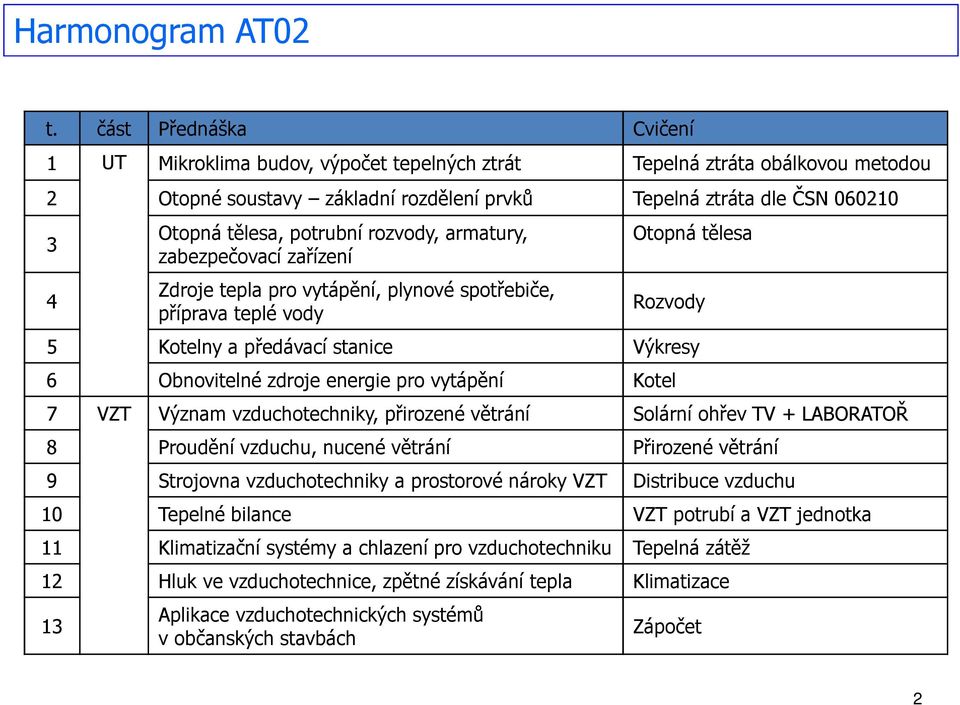

2 Harmonogram AT02 t. část Přednáška Cvičení 1 UT Mikroklima budov, výpočet tepelných ztrát Tepelná ztráta obálkovou metodou 2 Otopné soustavy základní rozdělení prvků Tepelná ztráta dle ČSN Otopná tělesa, potrubní rozvody, armatury, zabezpečovací zařízení Zdroje tepla pro vytápění, plynové spotřebiče, příprava teplé vody Otopná tělesa Rozvody 5 Kotelny a předávací stanice Výkresy 6 Obnovitelné zdroje energie pro vytápění Kotel 7 VZT Význam vzduchotechniky, přirozené větrání Solární ohřev TV + LABORATOŘ 8 Proudění vzduchu, nucené větrání Přirozené větrání 9 Strojovna vzduchotechniky a prostorové nároky VZT Distribuce vzduchu 10 Tepelné bilance VZT potrubí a VZT jednotka 11 Klimatizační systémy a chlazení pro vzduchotechniku Tepelná zátěž 12 Hluk ve vzduchotechnice, zpětné získávání tepla Klimatizace 13 Aplikace vzduchotechnických systémů v občanských stavbách Zápočet 2

3 3

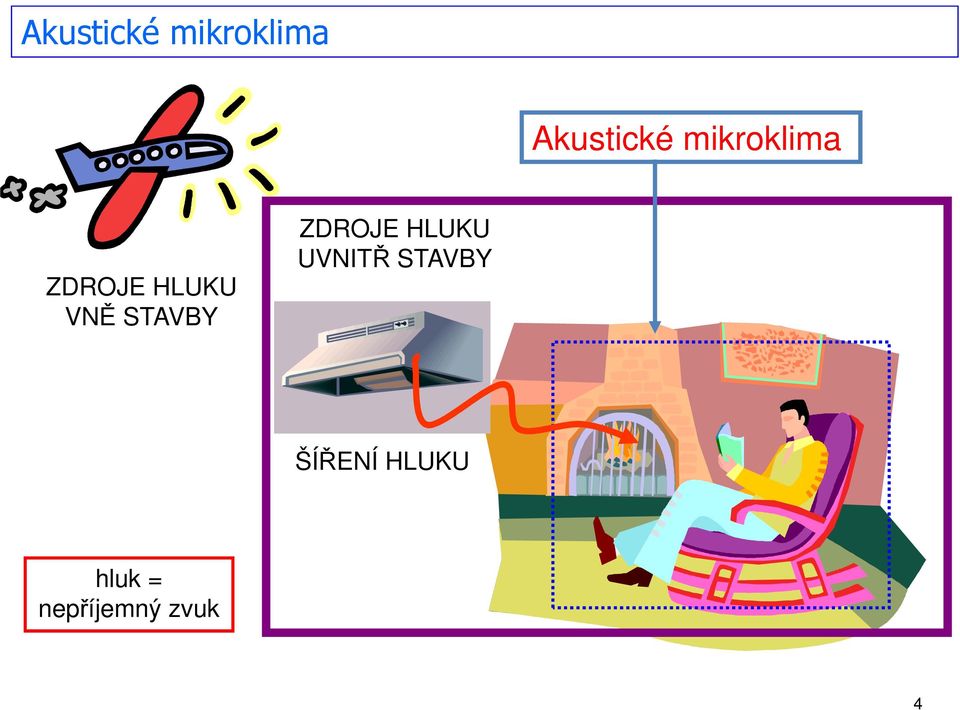

4 Akustické mikroklima Akustické mikroklima ZDROJE HLUKU VNĚ STAVBY ZDROJE HLUKU UVNITŘ STAVBY ŠÍŘENÍ HLUKU hluk = nepříjemný zvuk 4

5 Zvuk a hluk Zvuk je každé podélné mechanické vlnění v látkovém prostředí, které je schopno vyvolat v lidském uchu sluchový vjem 5

6 Vzduchotechnika = zdroje hluku kotelna: kotle (hl. s tlakovými hořáky), komín, méně čerpadla a armatury výtahy a eskalátory vzduchotechnika (ventilátory) dieselagregát (náhradní zdroj) trafostanice (transformátor) garážová vrata (pohon) kompresorovny vodovod (hydraulické rázy, voda dopadající do vany, odpady kanalizace) stroje a zařízení, která nejsou trvale spojena se stavbou (lednice, televize, rádia, pračky, myčky apod.) zdroje chladu a kondenzační jednotky, ventilátory doprava (silniční, železniční, letecká) 6

7 Vzduchotechnika, zdroje a šíření hluku ZDROJ HLUKU (DISTRIBUČNÍ PRVEK) ZDROJ HLUKU PRVEK KLIMATIZACE ŠÍŘENÍ HLUKU V UZAVŘENÉM PROSTORU AKUSTICKÉ MIKROKLIMA ŠÍŘENÍ HLUKU KONSTRUKCÍ (VIBRACE) ZDROJ HLUKU A VIBRACÍ (VENTILÁTOR) ŠÍŘENÍ HLUKU VE VOLNÉM PROSTORU 7

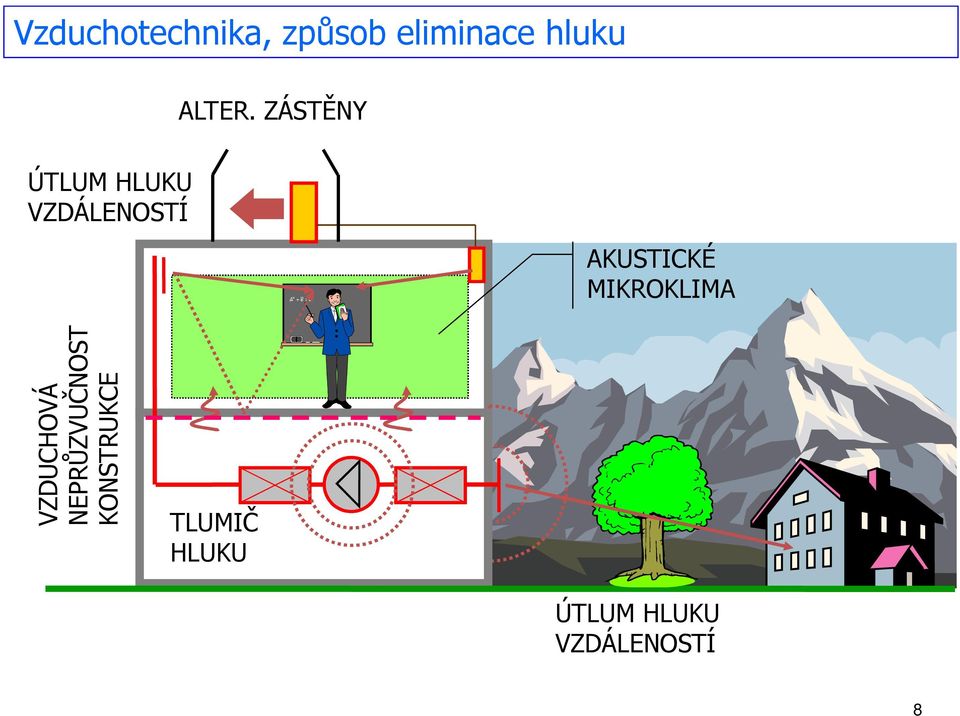

8 Vzduchotechnika, způsob eliminace hluku ALTER. ZÁSTĚNY ÚTLUM HLUKU VZDÁLENOSTÍ AKUSTICKÉ MIKROKLIMA VZDUCHOVÁ NEPRŮZVUČNOST KONSTRUKCE TLUMIČ HLUKU ÚTLUM HLUKU VZDÁLENOSTÍ 8

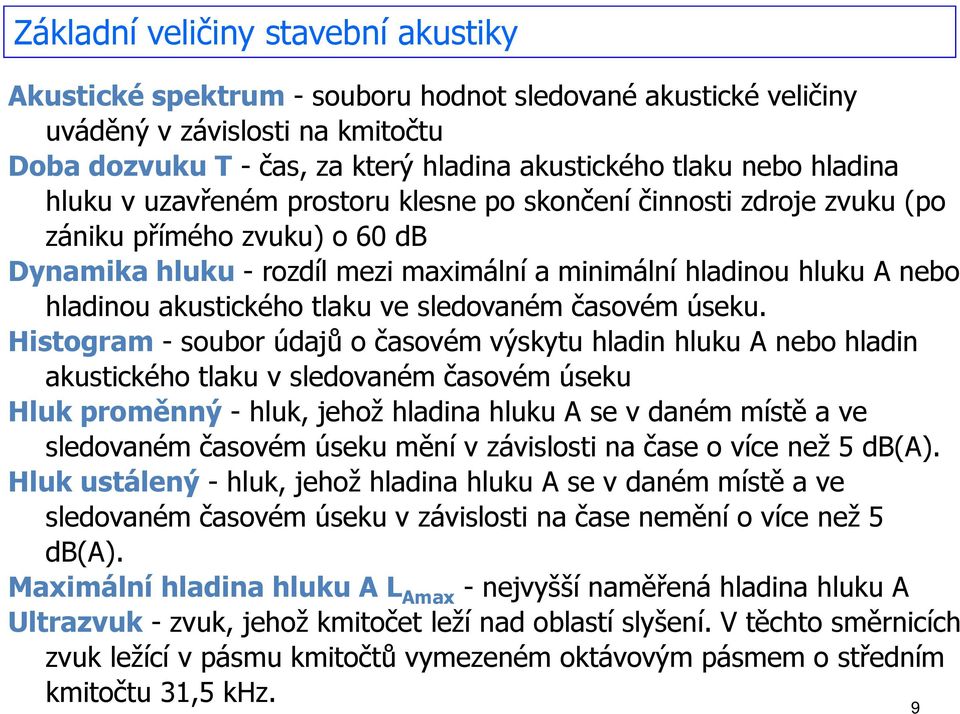

9 Základní veličiny stavební akustiky Akustické spektrum - souboru hodnot sledované akustické veličiny uváděný v závislosti na kmitočtu Doba dozvuku T - čas, za který hladina akustického tlaku nebo hladina hluku v uzavřeném prostoru klesne po skončení činnosti zdroje zvuku (po zániku přímého zvuku) o 60 db Dynamika hluku - rozdíl mezi maximální a minimální hladinou hluku A nebo hladinou akustického tlaku ve sledovaném časovém úseku. Histogram - soubor údajů o časovém výskytu hladin hluku A nebo hladin akustického tlaku v sledovaném časovém úseku Hluk proměnný - hluk, jehož hladina hluku A se v daném místě a ve sledovaném časovém úseku mění v závislosti na čase o více než 5 db(a). Hluk ustálený - hluk, jehož hladina hluku A se v daném místě a ve sledovaném časovém úseku v závislosti na čase nemění o více než 5 db(a). Maximální hladina hluku A L Amax - nejvyšší naměřená hladina hluku A Ultrazvuk - zvuk, jehož kmitočet leží nad oblastí slyšení. V těchto směrnicích zvuk ležící v pásmu kmitočtů vymezeném oktávovým pásmem o středním kmitočtu 31,5 khz. 9

10 Zdroje hluku a jejich akustický výkon [db] velký raketový motor vojenský proudový motor čtyřmotorový vrtulový letoun 75ti členný orchestr velká sbíječka klavír automobil na dálnici tkalcovský stav, motorová pila větší axiální ventilátor; křičící člověk vysavač běžně mluvící člověk tiše mluvící člověk malý ventilátor, pračka (při praní) Šepot, lednička velmi tichý šepot les 10

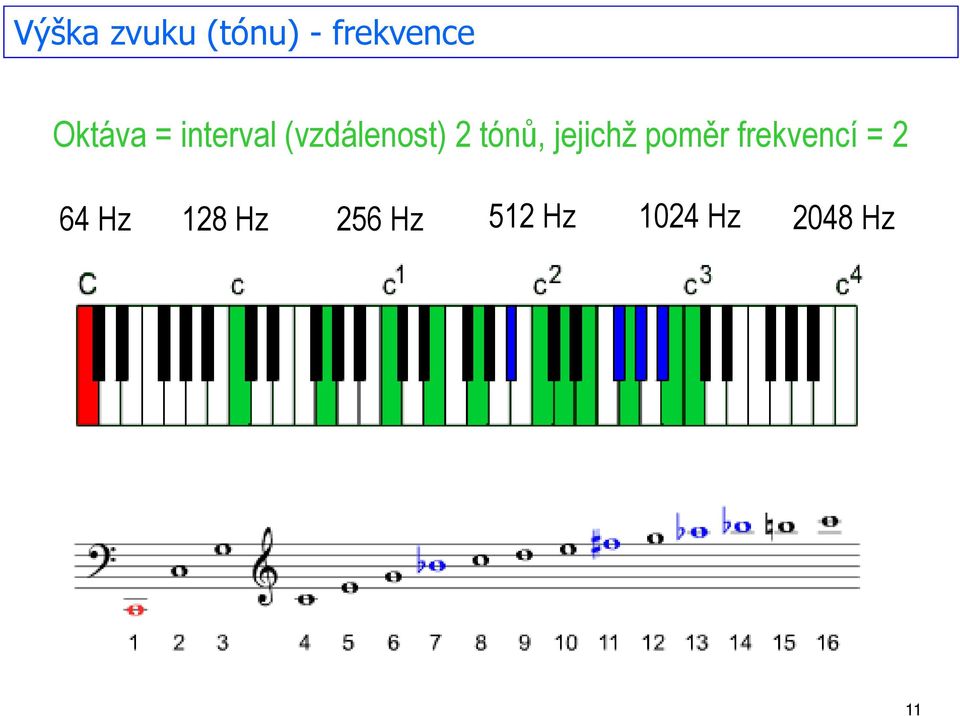

11 Výška zvuku (tónu) - frekvence Oktáva = interval (vzdálenost) 2 tónů, jejichž poměr frekvencí = 2 64 Hz 128 Hz 512 Hz 256 Hz 1024 Hz 2048 Hz 11

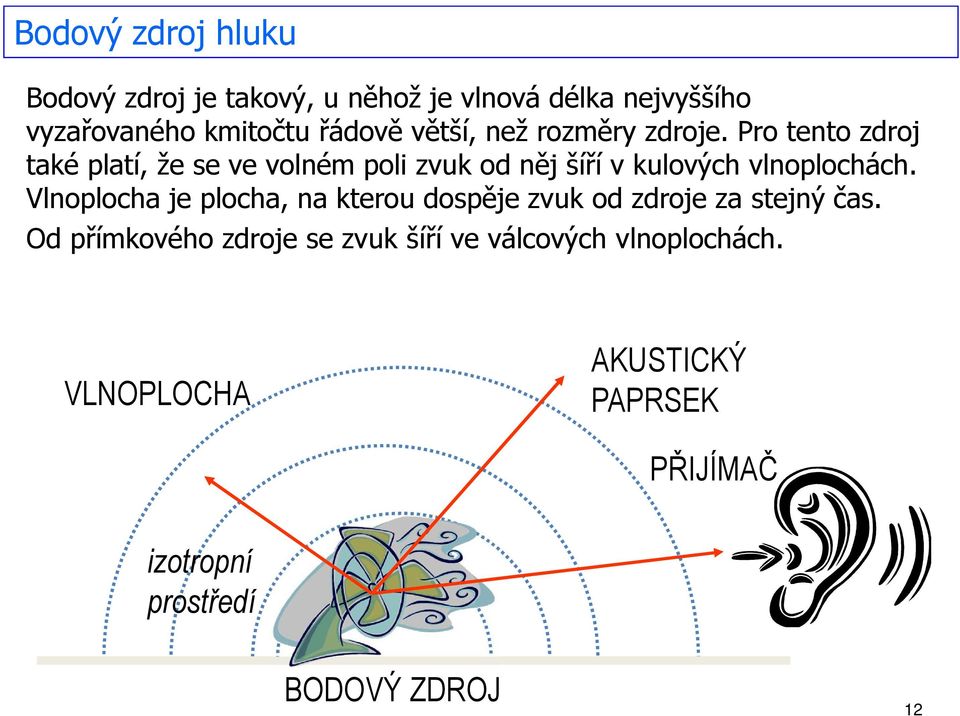

12 Bodový zdroj hluku Bodový zdroj je takový, u něhož je vlnová délka nejvyššího vyzařovaného kmitočtu řádově větší, než rozměry zdroje. Pro tento zdroj také platí, že se ve volném poli zvuk od něj šíří v kulových vlnoplochách. Vlnoplocha je plocha, na kterou dospěje zvuk od zdroje za stejný čas. Od přímkového zdroje se zvuk šíří ve válcových vlnoplochách. VLNOPLOCHA AKUSTICKÝ PAPRSEK PŘIJÍMAČ izotropní prostředí BODOVÝ ZDROJ 12

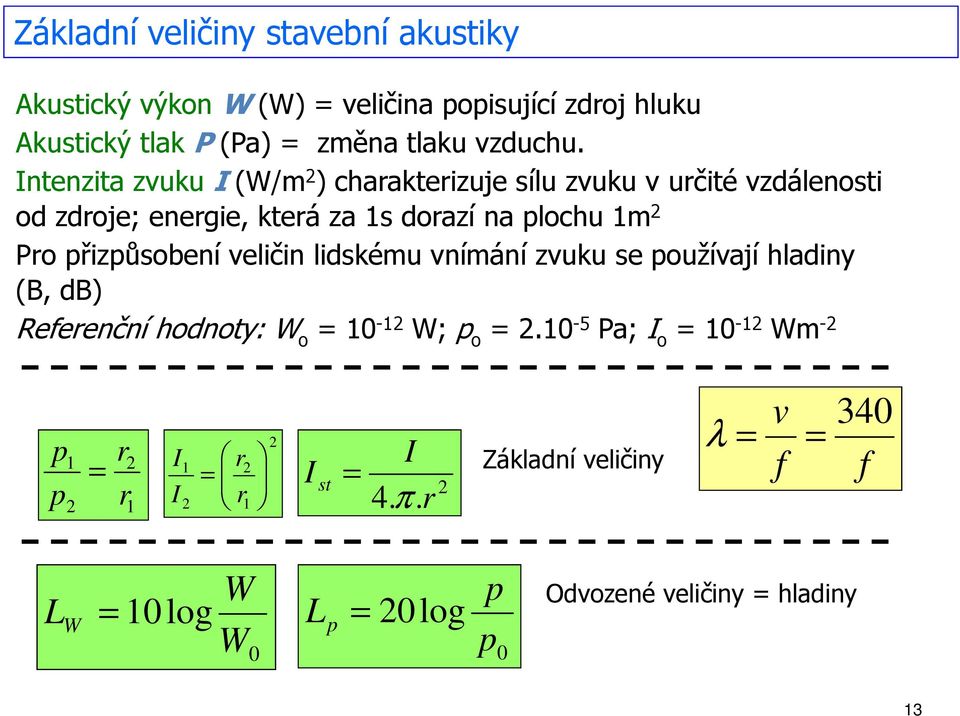

13 Základní veličiny stavební akustiky Akustický výkon W (W) = veličina popisující zdroj hluku Akustický tlak P (Pa) = změna tlaku vzduchu. Intenzita zvuku I (W/m 2 ) charakterizuje sílu zvuku v určité vzdálenosti od zdroje; energie, která za 1s dorazí na plochu 1m 2 Pro přizpůsobení veličin lidskému vnímání zvuku se používají hladiny (B, db) Referenční hodnoty: W o = W; p o = Pa; I o = Wm -2 2 p 1 r = 2 I1 r2 = I p r I 2 r st = I 4. π. r Základní veličiny λ = v 340 = f f L W = 10log W W 0 L p = 20log p p 0 Odvozené veličiny = hladiny 13

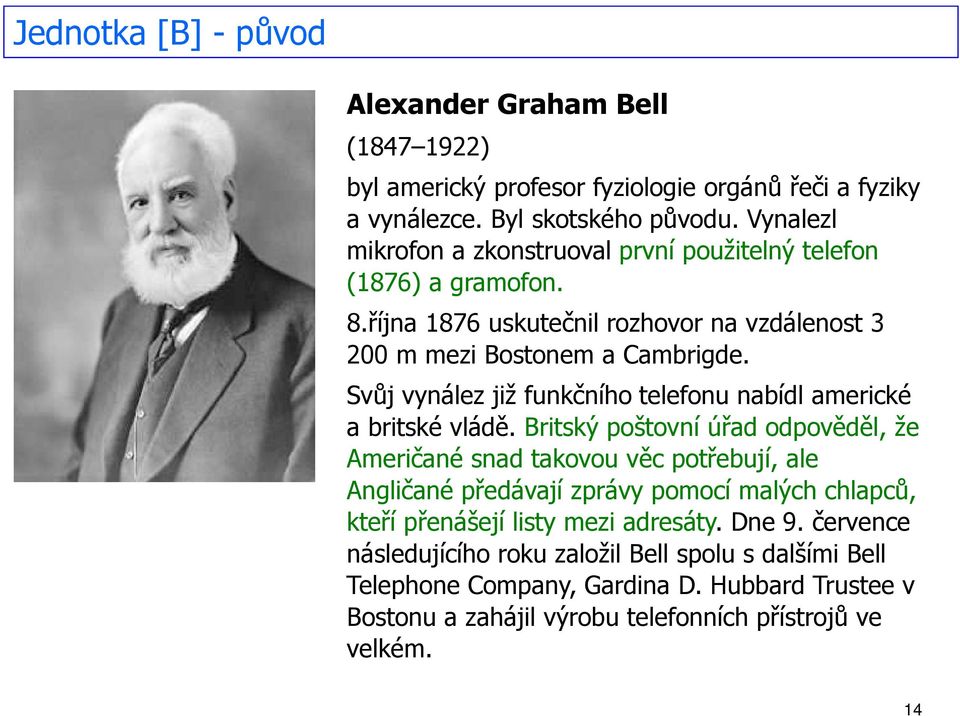

14 Jednotka [B] - původ Alexander Graham Bell ( ) byl americký profesor fyziologie orgánů řeči a fyziky a vynálezce. Byl skotského původu. Vynalezl mikrofon a zkonstruoval první použitelný telefon (1876) a gramofon. 8.října 1876 uskutečnil rozhovor na vzdálenost m mezi Bostonem a Cambrigde. Svůj vynález již funkčního telefonu nabídl americké a britské vládě. Britský poštovní úřad odpověděl, že Američané snad takovou věc potřebují, ale Angličané předávají zprávy pomocí malých chlapců, kteří přenášejí listy mezi adresáty. Dne 9. července následujícího roku založil Bell spolu s dalšími Bell Telephone Company, Gardina D. Hubbard Trustee v Bostonu a zahájil výrobu telefonních přístrojů ve velkém. 14

15 Frekvenční pásma OKTÁVOVÁ FREKVENČNÍ PÁSMA (Hz) INF RA ZV UK 31, ROZSAH KLAVÍRU ROZSAH POSUZOVANÝ VE STAVEBNÍ AKUSTICE LIDSKÁ ŘEČ ULT RAZ VUK 15

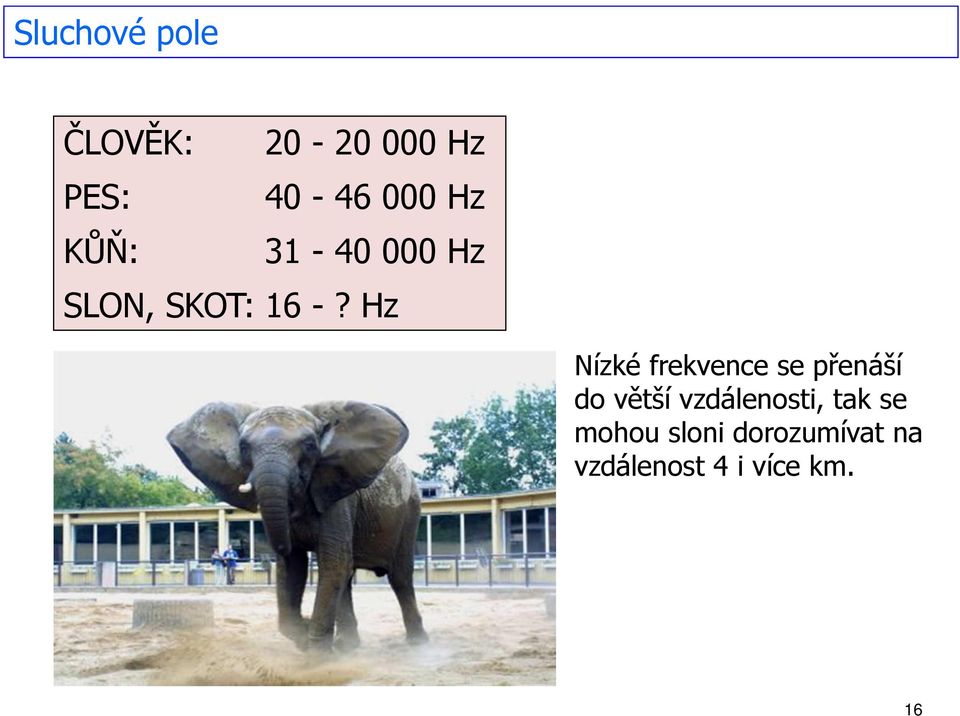

16 Sluchové pole ČLOVĚK: Hz PES: Hz KŮŇ: Hz SLON, SKOT: 16 -? Hz Nízké frekvence se přenáší do větší vzdálenosti, tak se mohou sloni dorozumívat na vzdálenost 4 i více km. 16

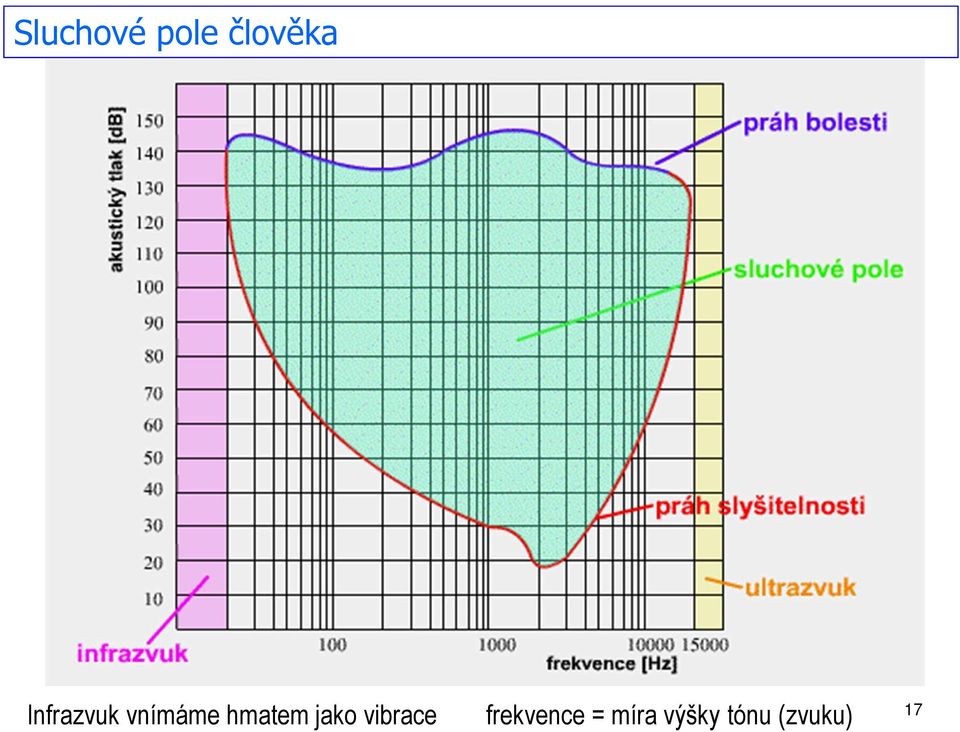

17 Sluchové pole člověka Infrazvuk vnímáme hmatem jako vibrace frekvence = míra výšky tónu (zvuku) 17

18 18

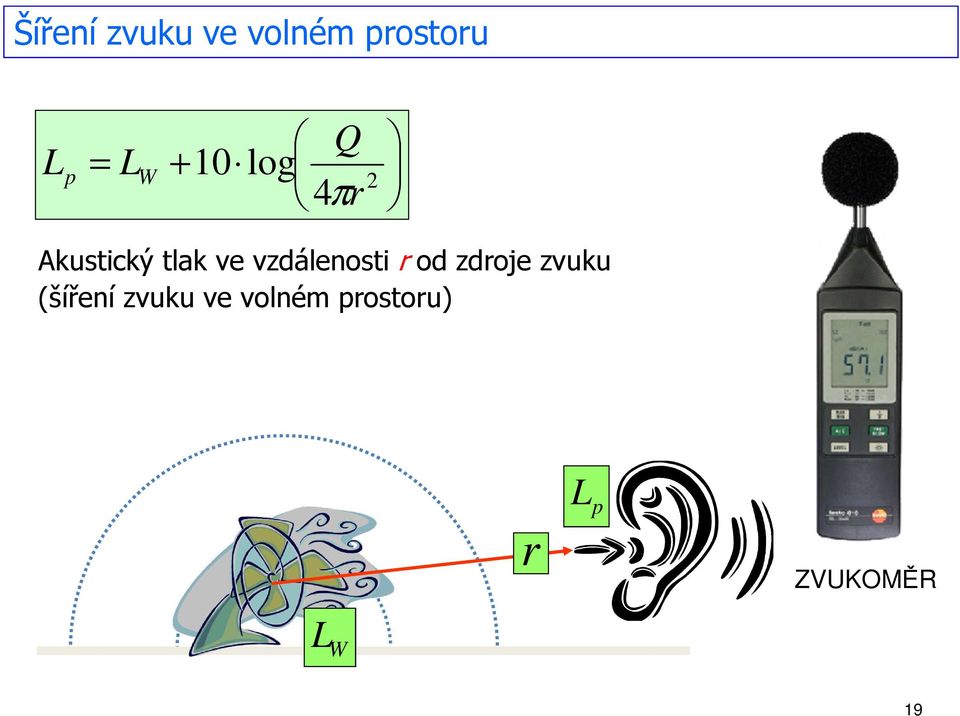

19 Šíření zvuku ve volném prostoru L p Q + 10 log 4πr = LW 2 Akustický tlak ve vzdálenosti r od zdroje zvuku (šíření zvuku ve volném prostoru) r L p ZVUKOMĚR L W 19

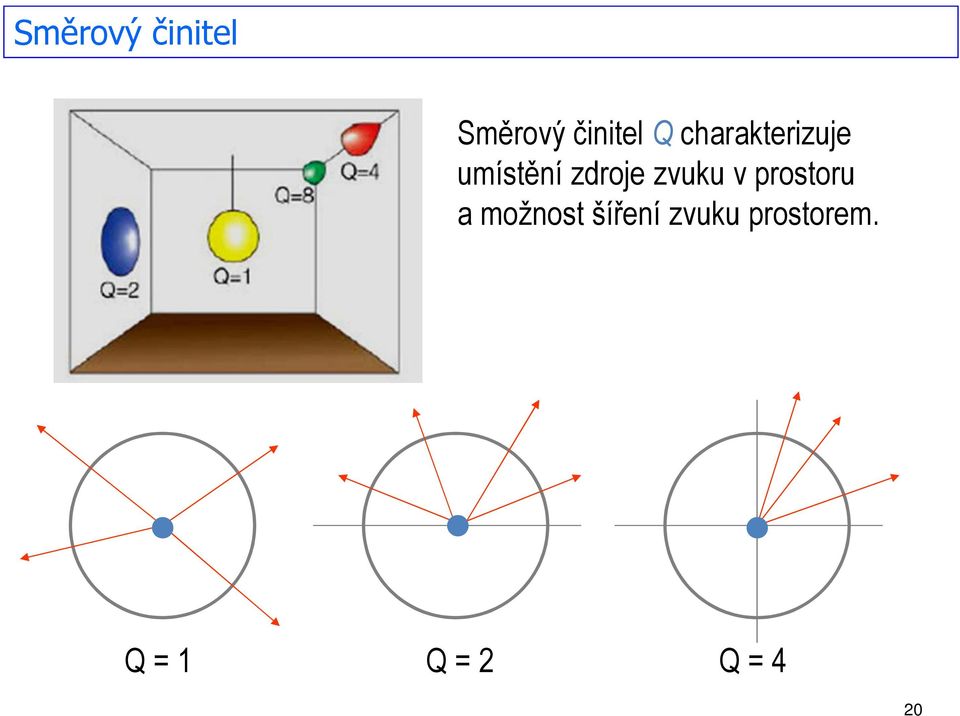

20 Směrový činitel Směrový činitel Q charakterizuje umístění zdroje zvuku v prostoru a možnost šíření zvuku prostorem. Q = 1 Q = 2 Q = 4 20

21 Sčítání zdrojů hluku a součtová hladina frekvencí L s = 10log 10 ( ( 0,1 L ) ( ) ( ) ( )) 1 0,1 L2 0,1 L3 0, 1 L = = 44 45,5 55,4 21

22 Šíření hluku ve volném prostoru Q = 2 L L p1 p2 2 = log 4π 6 2 = log 4π = = 50 23= 27dB 60 25= 35dB Na střeše jsou umístěny 2 nástřešní ventilátory. Zjistěte celkový akustický tlak v místě posluchače a uprostřed spojnice obou ventilátorů 6 m 50 db 7 m 10 m 60 db L p, 5 m = 38dB Lp = Lp 1 + Lp2 = = 35dB 22

23 Eliminace hluku - akustické zástěny 23

24 Eliminace hluku - akustické zástěny 24

25 25 a b h = log a h a h b a h a D λ Eliminace hluku zástěnou

26 26 a Eliminace hluku zástěnou - příklad b h db D m f f v Hz db D m f f v Hz m h m m b a 33 0, : , : 250 1, 15, 2 = = = = = = = = = = = = = λ λ db D L Hz p log ,250 = = + = π

27 Hlukové údaje o VZT zařízeních akustický výkon akustický tlak za definovaných podmínek L p r L W 27

28 Hlukové údaje o VZT zařízeních 28

29 29

30 Šíření hluku v uzavřeném prostoru L p = L w Q + 10log 2 4πr + 4 A STĚNA POHLTIVOST < 1 VZT POTRUBÍ POLE ODRAŽENÝCH VLN (DIFÚZNÍ POLE) POLE PŘÍMÝCH VLN r POLE PŘÍMÝCH VLN (VOLNÉ POLE) OTEVŘENÉ OKNO POHLTIVOST = 1 r = Q.A 16. π. α ( 1 ) Časový posun odražených vln vytváří efekt dozvuku (ozvěny). r vzdálenost hranice přímých a odražených vln 30

31 Součinitel pohltivosti různých materiálů AKUSTICKY TVRDÉ MATERIÁLY AKUSTICKY MĚKKÉ MATERIÁLY Mramor 0,010 Beton 0,015 Sklo 0,027 Omítnutá stěna 0,025 Neomítnutá stěna 0,032 Stěna obložená dřevem 0,10 Dřevěná podlaha 0,10 Linoleum 0,12 Obrazy 0,28 Koberce 0,29 Plyš 0,59 Celotex 0,64 Pohltivost zvuku závisí také na frekvenci. 31

32 Absorpční plocha místnosti Celkovou absorpci (absorpční plochu) A místnosti získáme součtem součinů velikostí jednotlivých ploch s jejich absorpčními činiteli. Při počítání celkové absorpce je třeba brát v úvahu i s absorpcí lidských těl, nábytkem a vybavením místnosti. 1 osoba průměrně A = 0,42 m 2 dřevěná židle A = 0,01 m 2 čalouněné křeslo A = 0,09 až 0,28 m 2 A = α S i i Typ místnosti Činitel absorpce (-) Rozhlasová studia, hudební sály 0,3 0,45 Televizní studia, obchodní domy 0,15 0,25 Byty, kanceláře, konferenční místnosti, divadla 0,1 0,15 Školy, nemocnice 0,05 0,1 Tovární haly, bazénové haly 0,03 0,05 32

33 Šíření hluku v uzavřeném prostoru - příklad L p = L w Q + 10log 2 4πr + 4 A S 2 = 500m ; α = 0,14; 10osob A = 0, ,4 = = 74m 2 L w = 48dB L w = 48dB L w = 48dB L w = 53dB r = 1, 5m Q 4 2 Lp = Lw + 10log log 2 = + 2 4πr A 4π1,5 = log ( 0,07 + 0,05) = 53 9 = 44dB

34 Šíření hluku v uzavřeném prostoru - příklad Q. A 2.74 r = = = 1, 9m 16. π. ( 1 α ) 16. π. ( 1 0,15) L w = 50dB L w = 50dB L w = 50dB L w = 53dB r =1, 5m Pole přímých vln Pole odražených vln (difúzní) 34

35 35

36 Šíření hluku od ventilátoru a tlumič hluku PŘENOS ZVUKU DO OKOLÍ PŘENOS ZVUKU DO INTERIÉRU PŘENOS ZVUKU DO EXTERIÉRU PŘENOS CHVĚNÍ 36

37 Posouzení šíření hluku od ventilátoru HLUK VENTILÁTORU A DALŠÍCH VZT PRVKŮ (NAPŘ. KLAPKY), ZDROJŮ CHLADU, FANCOILU APOD. DO SÁNÍ DO VÝTLAKU DO OKOLÍ L W ÚTLUM HLUKU V POTRUBÍ ÚTLUM HLUKU V POTRUBÍ L p POSOUZENÍ HLUKU V MÍSTĚ POSLUCHAČE POSOUZENÍ HLUKU VE VENKOVNÍM PROSTORU POSOUZENÍ HLUKU V OKOLÍ VENTILÁTORU NÁVRH AKUSTICKÝCH OPATŘENÍ NÁVRH TLUMIČE HLUKU 37

38 38

39 Vyhláška 137/1998 Sb. o obecných technických požadavcích na výstavbu 25 Ochrana proti hluku a vibracím (1) Stavba musí odolávat škodlivému působení vlivu hluku a vibrací. Stavba musí zajišťovat, aby hluk a vibrace působící na lidi a zvířata byly na takové úrovni, která neohrožuje zdraví, zaručí noční klid a je vyhovující pro obytné a pracovní prostředí, a to i na sousedících pozemcích a stavbách. 4) Všechna zabudovaná technická zařízení působící hluk a vibrace (například výtahy, čerpadla, spínače, shozy odpadů, vzduchotechnická zařízení, výměníkové stanice, trafostanice apod.) musí být v budovách s obytnými a pobytovými místnostmi umístěna a instalována tak, aby byl omezen přenos hluku a vibrací do stavební konstrukce a jejich šíření, zejména do akusticky chráněných místností (například obytných místností, pracoven, nemocničních pokojů, čítáren). (5) Instalační potrubí (vodovodní, plynovodní, vzduchotechnická, kanalizační, parovodní, teplovodní, horkovodní) se musí vést a připevnit tak, aby nepřenášela do akusticky chráněných místností hluk způsobený při jejich používání ani zachycený hluk cizí. 39

40 Hodnocení hluku v ČR Nařízení vlády č.148/2006 Sb. o ochraně zdraví před nepříznivými účinky hluku a vibrací Tímto nařízením se stanoví nejvyšší přípustné hodnoty hluku a vibrací pro pracoviště, pro chráněný venkovní prostor, chráněné vnitřní prostory staveb a chráněné venkovní prostory staveb Toto nařízení se nevztahuje na a) hluk z běžného užívání bytu, b) hlasové projevy lidí a zvířat, c) hudební projevy a hluk z činnosti osob na veřejných prostranstvích, pokud se nejedná o hluk působený výrobní nebo jinou podnikatelskou činností osob Nechráněné místnosti staveb jsou skladovací a komunikační prostory, sociální příslušenství (např. záchody, koupelny, komory), šatny, archivy, haly a vestibuly dopravních staveb SOUČTOVÁ HLADINA AKUSTICKÉHO TLAKU ZA EKVIVALENTNÍ DOBU VÁŽENÁ VÁHOVÝM FILTREM A 40

41 Váhové filtry korekce frekvence Útlumová charakteristika filtru A odpovídá přibližně citlivosti lidského ucha. hladina akustického tlaku (výkonu) vážená filtrem A db/a 41

42 Limity hluku v pracovním prostředí 148/2006 Sb. NAŘÍZENÍ VLÁDY ze dne 15. března 2006 O ochraně zdraví před nepříznivými účinky hluku a vibrací 2, odst. Druh pracovního prostředí, ustálený hluk ČSN EN L A, eq8h [ db] 1 2 Hygienický limit pro osmihodinovou pracovní dobu /PEL/ tvůrčí a duševní práce náročná na pozornost x duševní práce rutinní povahy pracoviště ve stavbách pro výrobu a skladování ostatní

43 Limity hluku ve vnitřním a venkovním prostoru Chráněný vnitřní prostor staveb chráněný venkovní prostor staveb chráněný venkovní prostor 10 základní hladina (maximální, ekvivalentní) vnitřní prostor L A, eq [ db] 40 odst. 2 korekce na tónové složky (rozdíl 5 db ve dvou sousedních 1/3 oktávových pásmech) základní hladina (maximální, ekvivalentní) venkovní prostor (den - 8h, noc-1 hodina) 50 korekce na denní dobu a využití prostoru den (6-22h) noc (22-6h) chráněný venkovní prostor 0-10 (40) Chráněný venkovní prostor staveb lůžkových zdravotnických zařízení včetně lázní -5 (45) -15 (35) 43

44 Limity hluku ve vnitřním prostředí staveb 148/2006 Sb. NAŘÍZENÍ VLÁDY ze dne 15. března 2006 O ochraně zdraví před nepříznivými účinky hluku a vibrací korekce na denní dobu a využití prostoru vnitřní prostředí staveb ČSN EN den (6-22h) noc (22-6h) nemocniční pokoje 30 0 (40) - 15 (25) operační sál 40 0 (40) x lékařské vyšetřovny, ambulance 30-5 (35) x obytné místnosti x 0 (40) -10 (30) hotelové pokoje 35 / (50) 0 (40) učebny, přednáškové síně, jesle, MŠ 40 5 (45) x koncertní síně, kulturní střediska (50) x čekárny, vestibuly, restaurace (55) x prodejny (60) x 44

45 45

46 Metody snižování hluku Redukce zdroje nízkootáčkové ventilátory, hlukově izolované ventilátory, kryty kompresorů Dispozice Útlum vzdáleností u bodových zdrojů Např. se dvojnásobením vzdálenosti r od zdroj klesne hladina hluku o 6 db. - užití zástěn coby dělicím prvkem mezi zdrojem hluku a subjektem. Umístění zdrojů hluku v budově s ohledem na využití okolních místností. Zvukové izolace Zkvalitněním akustických vlastností stavebních konstrukcí oddělující akustický exponovaný prostor od chráněného prostoru. Pohltivost Pohlcování hluku v uzavřených prostorech aplikaci obkladů z absorpčních materiálů (omezený účinek) Použití antivibračních nátěrů k tlumení chvění tenkých plechů. 46

47 Vzduchotechnika a eliminace hluku ventilátorová 1) radiální ventilátor s řemenovým převodem 2) radiální ventilátor s volným oběžným kolem a motorem na přímo směšovací klapková filtrační 1) rámečkový filtr (stupeň filtrace G2 až F5) 2) kapsový filtr (stupeň filtrace G3 až F9) 3) lapač tuku 4) elektrostatický filtr 5) aktivní uhlí ohřívací 1) vodní 2) plynová 3) elektrická 4) parní chladící 1) vodní 2) s přímým výparníkem zvlhčovací 1) vodní 2) parní recyklace tepla 1) rotační 2) desková - jednoduchá - jednoduchá se směšováním - dvojitá 3) s kapalinovým okruhem tlumící

48 Šíření hluku od ventilátoru a tlumič hluku PŘENOS ZVUKU DO INTERIÉRU PŘENOS ZVUKU DO EXTERIÉRU 48

49 Tlumič hluku kulisový (absorpční) KULISY (VLOŽKY) Z POHLTIVÉHO MATERIÁLU s d 49

50 Tlumič hluku kulisový (absorpční) a jeho útlum L W 2 = LW 1 D LW1 L W 2 50

51 Tlumič hluku kulisový (absorpční) kruhový POHLTIVÝ MATERIÁL 51

52 Tlumič hluku buňkový 1 BUŇKA 52

53 ÚTLUM TLUMIČE HLUKU 53 AKUSTICKÝ VÝKON VENTILÁTORU AKUSTICKÝ VÝKON ZA TLUMIČEM Útlum hluku v potrubní síti PŘIROZENÝ ÚTLUM POTRUBÍ Součtová hladina akustického výkonu

54 Protihluková izolace ventilátoru OMEZENÍ PŘENOSU HLUKU Z VENTILÁTORU DO OKOLÍ 54

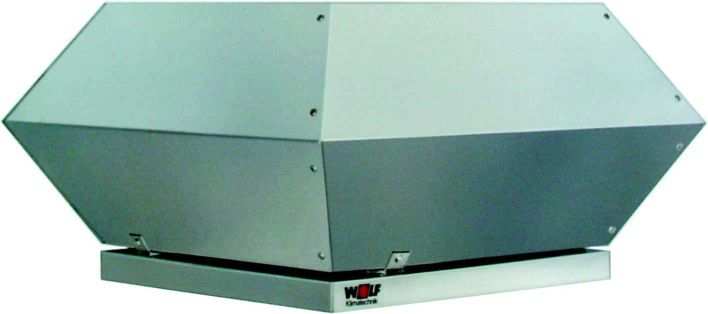

55 Tlumící hlavice nástřešního ventilátoru 55

56 Tlumící sok nástřešního ventilátoru 56

57 Pružné uložení tlumení vibrací Odpružené základy jsou určeny pro pružné ukládání strojů a zařízení za účelem omezení přenosu vibrací do podlahy. Izolátory chvění snižují přenos vibrací do konstrukcí a omezují tak sekundárně vyzářený hluk do místností 57

58 Šíření hluku do okolí strojovny - příklad R=39dB pro příčku z CP tl.100mm R = 39dB L1 = 70dB L 2 =? db D = L1 L2 = R + 10log A S D vložený útlum S plocha dělící příčky R stupeň vzduchové neprůzvučnosti L1 hladina hluku v místnosti zdroje L2 hladina hluku v chráněném prostoru 58

59 Šíření hluku do okolí strojovny - příklad D L S 1 L = 10.3 Objem 2 = α = 1 0,15 L 2 = 70dB, = míst. R R = 30m O 2 A + 10 log = 39dB A S = = 0, D = log = L = = 28dB = 360m 2,7 2 = 56m 2 = 42dB D vložený útlum S plocha dělící příčky R stupeň vzduchové neprůzvučnosti L1 hladina hluku v místnosti zdroje L2 hladina hluku v chráněném prostoru D = L1 L2 = R + 10log A S 59

60 60

61 Význam recyklace tepla Význam ZZT: snížení potřeby tepelné energie pro ohřev vzduchu Méně emisí topných zdrojů Méně provozních výdajů na vytápění Podle oficiálních údajů Evropské Unie vytváří celých 40% z celkové spotřeby energie budovy a to především bytová výstavba a administrativní budovy.

62 Význam recyklace tepla Význam ZZT snížení potřeby tepelné energie pro ohřev vzduchu t DOHŘEV VZDUCHU ZAŘÍZENÍ PRO ZZT PŘEDEHŘEV VZDUCHU ZZT x RECYKLACE TEPLA

63 Příklad teplot u deskového výměníku +20 C -5 C +15 C +5 C +22 C +30 C +24 C +28 C Příklad účinnost ZZT 80%

64 64

65 Klasifikace systémů ZZT REKUPERAČNÍ PŘÍMÁ VÝMĚNA TEPLA DESKOVÝ VÝMĚNÍK TRUBKOVÝ VÝMĚNÍK POMOCÍ TEPLONOSNÉ LÁTKY LAMELOVÉ VÝMĚNÍKY S KAPALINOVÝM OKRUHEM TEPELNÉ TRUBICE REGENERAČNÍ ROTAČNÍ VÝMĚNÍK PŘEPÍNACÍ VÝMĚNÍK TEPELNÉ ČERPADLO

66 Typický systém ZZT - deskový výměník ÚČINNOST %, VYJÍMEČNĚ DO 80 % různé tvary a velijkosti různé účinnosti výměník vzduch - vzduch sada rovnoběžných desek mezi nimiž proudí střídavě teplý a chladný vzduch materiál: pozinkovaný plech, hliník, nerez ocel, plast příslušenství: obtok a eliminátor kapek OBTOK

67 Ekonomika provozu

68 Tepelné trubice POMOCÍ TEPLONOSNÉ LÁTKY VENKOVNÍ VZDUCH ÚČINNOST % KONDENZACE CHLADIVA PÁRA VYPAŘOVÁNÍ CHLADIVA KAPALINA ODPADNÍ VZDUCH měděné nebo hliníkové trubky snáplní chladiva (čpavek, freon, apod.) umožňující přenos tepla pomocí skupenských změn (vypařování a kondenzace). Chladivo proudí v trubicemi vlivem gravitačních sil. Jednotlivé trubice jsou vloženy do společného rámu.

69 Tepelné trubice

70 Lamelové výměníky s kapalinovým okruhem EXPANZNÍ NÁDOBA CHLADIČ (ODPADNÍ VZDUCH) ČERPADLO POTRUBÍ S NEMRZNOUCÍ SMĚSÍ OHŘÍVAČ (VENKOVNÍ VZDUCH) ÚČINNOST 45-55%

71 Lamelové výměníky s kapalinovým okruhem Příklad recyklace tepla pro společné sání a výfuk vzduchu RECYKLACE TEPLA

72 Regenerační výměníky regenerační výměník umožňuje přenos tepla akumulační hmotou periodicky ohřívanou teplým a ochlazovanou chladným proudem vzduchu. Přenosem celkového tepla (citelného i vázaného tepla, tedy i vlhkosti) dosahují maximální účinnosti. dle polohy akumulační hmoty a proudění vzduchu: ROTAČNÍ PŘEPÍNACÍ CHLADNÝ VENKOVNÍ VZDUCH ROTOR - AKUMULAČNÍ HMOTA TEPLÝ ODPADNÍ VZDUCH MOTOR

73 Regenerační výměníky - rotační ROTAČNÍ Výměna tepla probíhá akumulační hmotou měnící svou polohu, směr proudění je stálý. Tento výměník tvoří rotor osazený do kovového rámu. Přenos tepla i vlhkosti umožní akumulační hmota rotoru při jeho otáčení z proudu teplého do proudu chladného vzduchu. Akumulační hmotou rotoru může být hliník, plast. ÚČINNOST 55-75%

74 Roční bilance potřeby tepla TEPELNÝ ZISK +30 C +18 C teplota TEPLO ZÍSKANÉ ZZT -15 C TEPLO DODANÉ OHŘEVEM

75 Ekonomika provozu použití ZZT ČSN bod 7.3. stanoví, že pokud je celková intenzita výměny vzduchu v budově větší než n = 2 po dobu nejméně 8 hodin denně, požaduje se ZZT s účinností min. 60 %, pokud je intenzita n > 1 pak se ZZT doporučuje. Systémy pro řízené (nucené) větrání RD jsou standardně vybaveny systémem ZZT (deskový výměník, tepelné čerpadlo). VĚTRACÍ JEDNOTKA S REKUPERACÍ TEPLA
