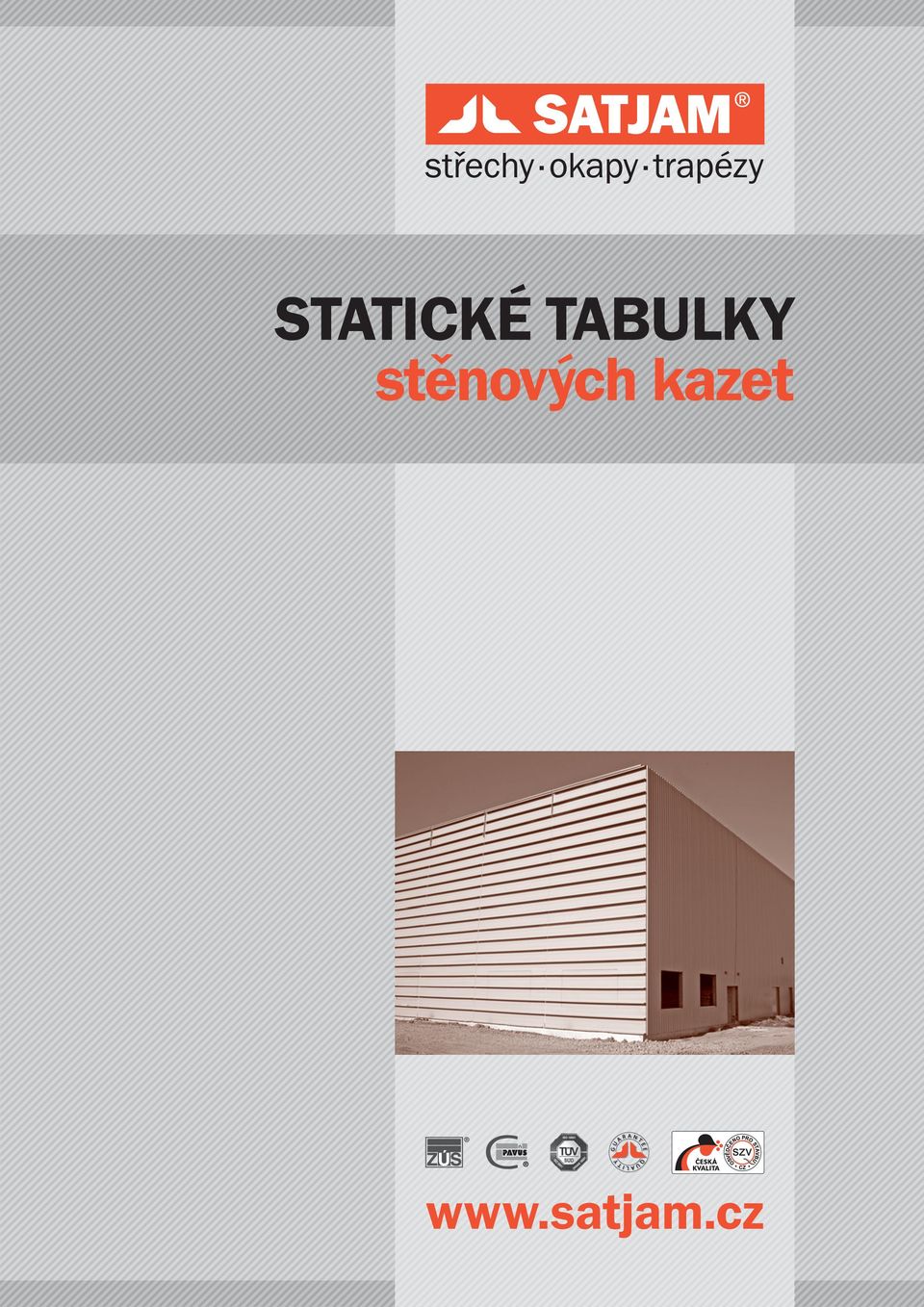

1 STATICKÉ TABULKY stěnových kazet

2 OBSAH ÚVOD SATCASS 600/100 DX 51D SATCASS 600/100 S 250 GD SATCASS 600/130 DX 51D SATCASS 600/130 S 250 GD SATCASS 600/160 DX 51D SATCASS 600/160 S 250 GD CASSETTE 500/90 S 320 GD CASSETTE 500/100 S 320 GD CASSETTE 500/110 S 320 GD CASSETTE 500/120 S 320 GD CASSETTE 500/130 S 320 GD CASSETTE 500/140 S 320 GD CASSETTE 500/150 S 320 GD CASSETTE 600/90 S 320 GD CASSETTE 600/100 S 320 GD CASSETTE 600/110 S 320 GD CASSETTE 600/120 S 320 GD CASSETTE 600/130 S 320 GD CASSETTE 600/140 S 320 GD CASSETTE 600/150 S 320 GD

3 ÚVOD 1. Předmět výpočtu Statický výpočet je zaměřen na určení průřezových charakteristik a únosností tenkostěnných profi lů - kazet typu SATCASS 600/100; SATCASS 600/130; SATCASS 600/160 pro tloušťky 0,70; 0,75; 0,88 CASSETTE 500/90; CASSETTE 500/100; CASSETTE 500/110; CASSETTE 500/120; CASSETTE 500/130; CASSETTE 500/140; CASSETTE 500/150; CASSETTE 600/90; CASSETTE 600/100; CASSETTE 600/110; CASSETTE 600/120; CASSETTE 600/130; CASSETTE 600/140; CASSETTE 600/150 pro tloušťky 0,7; 0,75; 0,88; 1,0; 1,25; 1,5. 2. Normové předpisy Statický výpočet je proveden v souladu se současně platnými normami: 1.) ČSN EN 1990 Eurokód: Zásady navrhování konstrukcí 2.) ČSN EN Eurokód 3: Navrhování ocelových konstrukcí Část 1-1: Obecná pravidla a pravidla pro pozemní stavby 3.) ČSN EN Eurokód 3: Navrhování ocelových konstrukcí Část 1-3: Obecná pravidla Doplňující pravidla pro tenkostěnné za studena tvarované prvky a plošné profi ly 4.) ČSN EN Eurokód 3: Navrhování ocelových konstrukcí Část 1-5: Boulení stěn 3. Podklady Pro výpočet průřezových charakteristik tenkostěnného profi lu kazet typu SATCASS a CASSETTE byly použity schémata profi lu, dodané fi r- mou SATJAM (viz obr. 1 až obr. 17): B Obr. 3 Profi l SATCASS 600/160 Obr. 4 Profi l CASSETTE 500/90 Obr. 5 Profi l CASSETTE 500/ B 98 Obr. 1 Profi l SATCASS 600/100 Obr. 6 Profi l CASSETTE 500/ B 128 Obr. 2 Profi l SATCASS 600/130 Obr. 7 Profi l CASSETTE 500/

4 Obr. 8 Profi l CASSETTE 500/130 Obr. 13 Profi l CASSETTE 600/110 Obr. 9 Profi l CASSETTE 500/140 Obr. 14 Profi l CASSETTE 600/120 Obr. 10 Profi l CASSETTE 500/150 Obr. 15 Profi l CASSETTE 600/130 Obr. 11 Profi l CASSETTE 600/90 Obr. 16 Profi l CASSETTE 600/140 Obr. 12 Profi l CASSETTE 600/100 Obr. 17 Profi l CASSETTE 600/

5 Výpočet je proveden pro materiál S 250 GD (fyb=250 N/ 2 ), S 320 GD (fyb=320 N/ 2 ) a DX 51D (fyb=140 N/ 2 ). Materiálové charakteristiky byly převzaty a jsou dány normou ČSN-EN Objemová hmotnost materiálu byla pro materiál S 250 GD, S 320 GD i DX 51D uvažovaná 7850 kg.m Výpočet průřezových charakteristik Výpočet průřezových charakteristik tenkostěnných profi lů kazet typu SATCASS 600/100; SATCASS 600/130; SATCASS 600/160pro tloušťky 0,70; 0,75; 0,88 CASSETTE 500/90; CASSETTE 500/100; CASSETTE 500/110; CASSETTE 500/120; CASSETTE 500/130; CASSETTE 500/140; CASSETTE 500/150; CASSETTE 600/90; CASSETTE 600/100; CASSETTE 600/110; CASSETTE 600/120; CASSETTE 600/130; CASSETTE 600/140; CASSETTE 600/150 pro tloušťky 0,7; 0,75; 0,88; 1,0; 1,25; 1,5 byl proveden podle [3] a [4]. Hodnoty průřezových charakteristik nejsou součástí tohoto dokumentu. Při výpočtu charakteristické hodnoty únosnosti qk není zohledněn mezní stav únosnosti. Za přípustné zatížení daného typu kazety, vyhovující oběma mezním stavům, je tedy nutno považovat menší z dvojice hodnot qd a qk. 6. Omezení daná normou V tabulce 10.6 normy ČSN EN je defi nován rozsah platnosti článku 10.2, týkající se výpočtu kazet. tenkostěnných profi lů musí být v rozsahu 0,75 až 1,5, díky čemuž veškeré kazety tl. 0,7 nesplňují platnost povoleného rozsahu geometrických rozměrů této normy. 5. Určení únosnosti Výpočet únosnosti tenkostěnných profi lů kazet typu SATCASS 600/100; SATCASS 600/130; SATCASS 600/160 pro tloušťky 0,70; 0,75; 0,88 CASSETTE 500/90; CASSETTE 500/100; CASSETTE 500/110; CASSETTE 500/120; CASSETTE 500/130; CASSETTE 500/140; CASSETTE 500/150; CASSETTE 600/90; CASSETTE 600/100; CASSETTE 600/110; CASSETTE 600/120; CASSETTE 600/130; CASSETTE 600/140; CASSETTE 600/150 pro tloušťky 0,7; 0,75; 0,88; 1,0; 1,25; 1,5, spočívá v určení přípustného rovnoměrného zatížení [ ] (plošné zatížení) pro pozitivní (sání) a negativní (tlak) orientaci kazety. Únosnosti kazet je stanovena s výchozím předpokladem, že volné pásnice profi lů jsou zajištěny proti příčnému vybočení a podélná vzdálenost s 1 mezi spojovacími prostředky, zajišťujícími příčné podepření úzkých pásnic, je menší nebo rovna 300. Všechny únosnosti dle mezního stavu únosnosti jsou v tabulkách uvedeny v návrhových hodnotách qd. Maximální zatížení pro limitní deformaci (mezní stav použitelnosti) je uvedeno v charakteristických hodnotách qk. Při výpočtu byl zohledněn vliv šířky podpor. Výpočetní model je tvořen prostým nosníkem (šířka podpory 60 ) s rozpětím od 2,5 m (3 m) do 8,5 m odstupňovaným po 50 cm (25 cm) a spojitým nosníkem o dvou a třech polích stejného rozpětí (šířka krajní podpory b = 60, šířka vnitřní podpory b = 140 ) s rozpětím polí od 2,5 m (3 m) do 8,5 m odstupňovaným po 50 cm (25 cm). Limitní deformace kazet byla uvažována v hodnotách L/150 a L/200. Tabelované hodnoty únosnosti jsou uvedeny včetně vlastní tíhy plechu. Skutečná hodnota užitného rovnoměrného zatížení kazety je menší o hodnotu vlastní tíhy, jež je v tabulkách uvedena v buňce

6 SATCASS 600/100 Povrchová úprava B PE 15 Zn polyestersat 15 μm pozink AlZn aluzinek Technická data Celková šířka (B) 600 Celková výška 100 0,7; 0,75; 0,88 Min. délka 3 m Max. délka 12 m Materiál DX 51D podle EN Technické schválení ES prohlášení o shodě 05/2009 Česká norma ČSN-EN Řádek 1: Maximální zatížení mezní stav únosnosti (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 2: Maximální zatížení mezní stav použitelnosti při průhybu f = l/150 (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 3: Maximální zatížení při průhybu f = l/200 (s materiálovým součinitelem bezpečnosti = 1,0) T TLAK konstrukce trapézový profil konstrukce trapézový profil - 6 -

7 SATCASS 600/100 Prostý nosník S SÁNÍ 0,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 2,48 1,70 1,23 0,93 0,73 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 2 l/150 1,66 1,13 0,82 0,62 0,49 0,39 0,32 0,27 0,23 0,20 0,17 0,15 0,13 3 l/200 1,66 1,13 0,82 0,62 0,49 0,39 0,32 0,27 0,23 0,20 0,17 0,15 0,13 1 q d 2,66 1,81 1,32 1,00 0,78 0,63 0,52 0,44 0,37 0,32 0,28 0,24 0,21 2 l/150 1,77 1,21 0,88 0,67 0,52 0,42 0,35 0,29 0,25 0,21 0,18 0,16 0,14 3 l/200 1,77 1,21 0,88 0,67 0,52 0,42 0,35 0,29 0,25 0,21 0,18 0,16 0,14 1 q d 3,10 2,12 1,54 1,17 0,92 0,74 0,61 0,51 0,43 0,37 0,32 0,28 0,25 2 l/150 2,07 1,41 1,03 0,78 0,61 0,49 0,40 0,34 0,29 0,25 0,22 0,19 0,17 3 l/200 2,07 1,41 1,03 0,78 0,61 0,49 0,40 0,34 0,29 0,25 0,22 0,19 0,17 Spojitý nosník o dvou polích S SÁNÍ ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 1,61 1,10 0,80 0,60 0,47 0,38 0,31 0,26 0,22 0,19 0,17 0,15 0,13 2 l/150 1,07 0,73 0,53 0,40 0,32 0,25 0,21 0,18 0,15 0,13 0,11 0,10 0,09 3 l/200 1,07 0,73 0,53 0,40 0,32 0,25 0,21 0,18 0,15 0,13 0,11 0,10 0,09 1 q d 1,87 1,27 0,92 0,70 0,55 0,44 0,36 0,30 0,26 0,22 0,19 0,17 0,15 2 l/150 1,24 0,85 0,62 0,47 0,37 0,29 0,24 0,20 0,17 0,15 0,13 0,11 0,10 3 l/200 1,24 0,85 0,62 0,47 0,37 0,29 0,24 0,20 0,17 0,15 0,13 0,11 0,10 1 q d 2,51 1,71 1,24 0,94 0,74 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 2 l/150 1,67 1,14 0,83 0,63 0,49 0,40 0,33 0,27 0,23 0,20 0,17 0,15 0,13 3 l/200 1,67 1,14 0,83 0,63 0,49 0,40 0,33 0,27 0,23 0,20 0,17 0,15 0,13-7 -

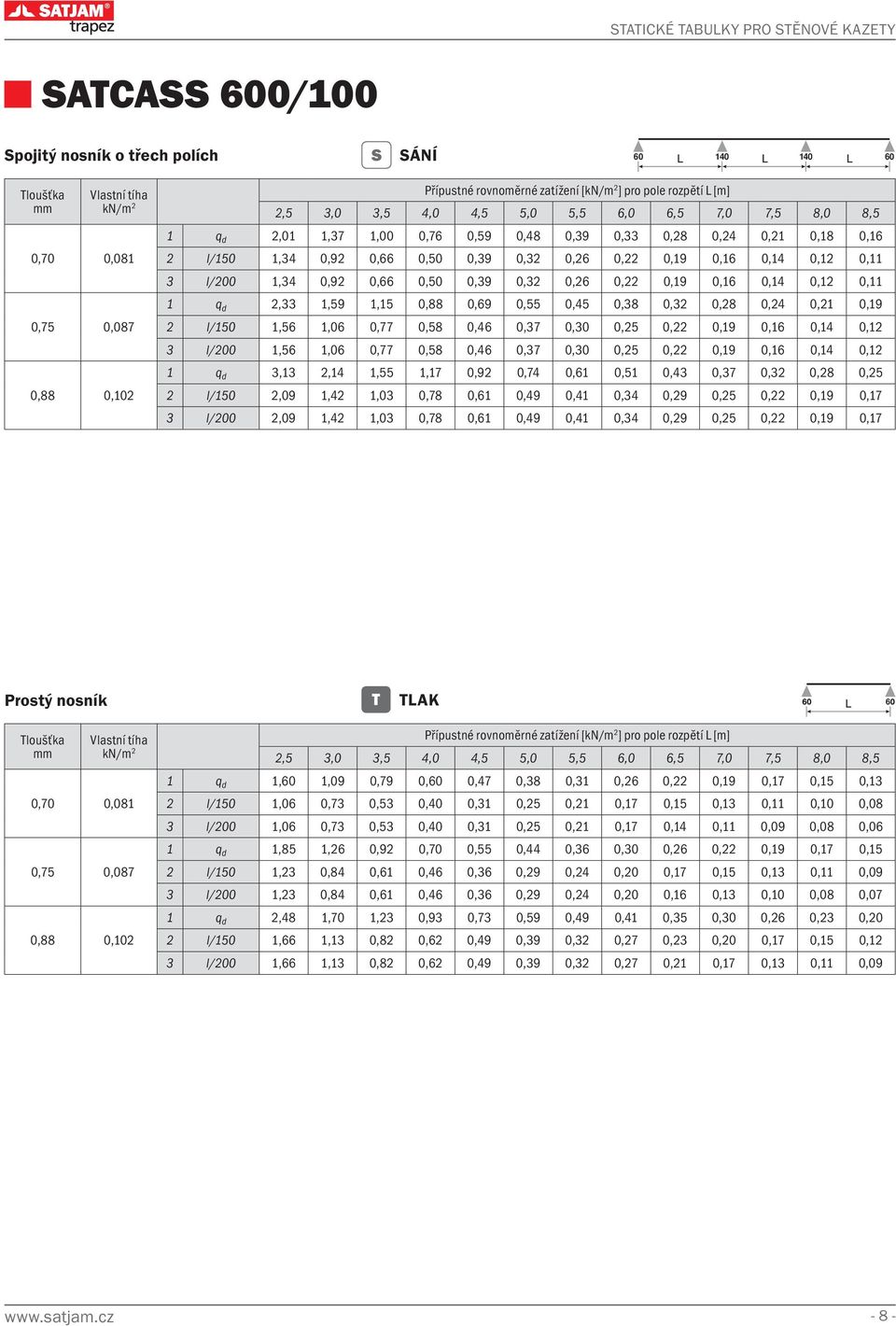

8 SATCASS 600/100 Spojitý nosník o třech polích S SÁNÍ ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 2,01 1,37 1,00 0,76 0,59 0,48 0,39 0,33 0,28 0,24 0,21 0,18 0,16 2 l/150 1,34 0,92 0,66 0,50 0,39 0,32 0,26 0,22 0,19 0,16 0,14 0,12 0,11 3 l/200 1,34 0,92 0,66 0,50 0,39 0,32 0,26 0,22 0,19 0,16 0,14 0,12 0,11 1 q d 2,33 1,59 1,15 0,88 0,69 0,55 0,45 0,38 0,32 0,28 0,24 0,21 0,19 2 l/150 1,56 1,06 0,77 0,58 0,46 0,37 0,30 0,25 0,22 0,19 0,16 0,14 0,12 3 l/200 1,56 1,06 0,77 0,58 0,46 0,37 0,30 0,25 0,22 0,19 0,16 0,14 0,12 1 q d 3,13 2,14 1,55 1,17 0,92 0,74 0,61 0,51 0,43 0,37 0,32 0,28 0,25 2 l/150 2,09 1,42 1,03 0,78 0,61 0,49 0,41 0,34 0,29 0,25 0,22 0,19 0,17 3 l/200 2,09 1,42 1,03 0,78 0,61 0,49 0,41 0,34 0,29 0,25 0,22 0,19 0,17 Prostý nosník T TLAK 0,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 1,60 1,09 0,79 0,60 0,47 0,38 0,31 0,26 0,22 0,19 0,17 0,15 0,13 2 l/150 1,06 0,73 0,53 0,40 0,31 0,25 0,21 0,17 0,15 0,13 0,11 0,10 0,08 3 l/200 1,06 0,73 0,53 0,40 0,31 0,25 0,21 0,17 0,14 0,11 0,09 0,08 0,06 1 q d 1,85 1,26 0,92 0,70 0,55 0,44 0,36 0,30 0,26 0,22 0,19 0,17 0,15 2 l/150 1,23 0,84 0,61 0,46 0,36 0,29 0,24 0,20 0,17 0,15 0,13 0,11 0,09 3 l/200 1,23 0,84 0,61 0,46 0,36 0,29 0,24 0,20 0,16 0,13 0,10 0,08 0,07 1 q d 2,48 1,70 1,23 0,93 0,73 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 2 l/150 1,66 1,13 0,82 0,62 0,49 0,39 0,32 0,27 0,23 0,20 0,17 0,15 0,12 3 l/200 1,66 1,13 0,82 0,62 0,49 0,39 0,32 0,27 0,21 0,17 0,13 0,11 0,09-8 -

9 SATCASS 600/100 Spojitý nosník o dvou polích T TLAK ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 2,50 1,71 1,24 0,94 0,74 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 2 l/150 1,67 1,14 0,83 0,63 0,49 0,40 0,33 0,27 0,23 0,20 0,17 0,15 0,13 3 l/200 1,67 1,14 0,83 0,63 0,49 0,40 0,33 0,27 0,23 0,20 0,17 0,15 0,13 1 q d 2,68 1,83 1,32 1,00 0,79 0,63 0,52 0,44 0,37 0,32 0,28 0,24 0,21 2 l/150 1,79 1,22 0,88 0,67 0,53 0,42 0,35 0,29 0,25 0,21 0,18 0,16 0,14 3 l/200 1,79 1,22 0,88 0,67 0,53 0,42 0,35 0,29 0,25 0,21 0,18 0,16 0,14 1 q d 3,13 2,13 1,55 1,17 0,92 0,74 0,61 0,51 0,43 0,37 0,32 0,28 0,25 2 l/150 2,09 1,42 1,03 0,78 0,61 0,49 0,41 0,34 0,29 0,25 0,22 0,19 0,17 3 l/200 2,09 1,42 1,03 0,78 0,61 0,49 0,41 0,34 0,29 0,25 0,22 0,19 0,17 Spojitý nosník o třech polích T TLAK ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 2,52 1,72 1,24 0,94 0,74 0,60 0,49 0,41 0,35 0,30 0,26 0,23 0,20 2 l/150 1,68 1,14 0,83 0,63 0,49 0,40 0,33 0,27 0,23 0,20 0,17 0,15 0,13 3 l/200 1,68 1,14 0,83 0,63 0,49 0,40 0,33 0,27 0,23 0,20 0,17 0,14 0,12 1 q d 2,92 1,99 1,44 1,09 0,86 0,69 0,57 0,48 0,40 0,35 0,30 0,26 0,23 2 l/150 1,94 1,33 0,96 0,73 0,57 0,46 0,38 0,32 0,27 0,23 0,20 0,18 0,16 3 l/200 1,94 1,33 0,96 0,73 0,57 0,46 0,38 0,32 0,27 0,23 0,20 0,16 0,13 1 q d 3,91 2,67 1,94 1,47 1,15 0,93 0,76 0,64 0,54 0,47 0,40 0,35 0,31 2 l/150 2,61 1,78 1,29 0,98 0,77 0,62 0,51 0,43 0,36 0,31 0,27 0,24 0,21 3 l/200 2,61 1,78 1,29 0,98 0,77 0,62 0,51 0,43 0,36 0,31 0,25 0,21 0,17-9 -

10 SATCASS 600/ B Povrchová úprava PE 15 Zn polyestersat 15 μm pozink AlZn aluzinek Technická data Celková šířka (B) 600 Celková výška 100 0,7; 0,75; 0,88 Min. délka 3 m Max. délka 12 m Materiál S 250 GD podle EN Technické schválení ES prohlášení o shodě 05/2009 Česká norma ČSN-EN Řádek 1: Maximální zatížení mezní stav únosnosti (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 2: Maximální zatížení mezní stav použitelnosti při průhybu f = l/150 (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 3: Maximální zatížení při průhybu f = l/200 (s materiálovým součinitelem bezpečnosti = 1,0) T TLAK konstrukce trapézový profil konstrukce trapézový profil

11 SATCASS 600/100 Prostý nosník S SÁNÍ 0,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 4,43 3,03 2,20 1,67 1,31 1,05 0,87 0,73 0,62 0,53 0,46 0,40 0,36 2 l/150 2,96 2,02 1,47 1,11 0,87 0,70 0,58 0,48 0,41 0,35 0,28 0,23 0,19 3 l/200 2,96 2,02 1,47 1,11 0,87 0,70 0,55 0,42 0,33 0,26 0,21 0,17 0,14 1 q d 4,74 3,24 2,35 1,78 1,40 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 2 l/150 3,16 2,16 1,57 1,19 0,93 0,75 0,62 0,52 0,44 0,37 0,30 0,25 0,20 3 l/200 3,16 2,16 1,57 1,19 0,93 0,75 0,58 0,45 0,35 0,28 0,22 0,18 0,15 1 q d 5,54 3,79 2,75 2,09 1,64 1,32 1,08 0,91 0,77 0,66 0,58 0,51 0,45 2 l/150 3,70 2,52 1,83 1,39 1,09 0,88 0,72 0,61 0,51 0,43 0,35 0,29 0,24 3 l/200 3,70 2,52 1,83 1,39 1,09 0,88 0,68 0,52 0,41 0,32 0,26 0,22 0,18 Spojitý nosník o dvou polích S SÁNÍ ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 3,02 2,06 1,49 1,13 0,89 0,71 0,59 0,49 0,42 0,36 0,31 0,27 0,24 2 l/150 2,01 1,37 0,99 0,75 0,59 0,48 0,39 0,33 0,28 0,24 0,21 0,18 0,16 3 l/200 2,01 1,37 0,99 0,75 0,59 0,48 0,39 0,33 0,28 0,24 0,21 0,18 0,16 1 q d 3,50 2,38 1,73 1,31 1,03 0,83 0,68 0,57 0,48 0,42 0,36 0,32 0,28 2 l/150 2,33 1,59 1,15 0,87 0,69 0,55 0,45 0,38 0,32 0,28 0,24 0,21 0,19 3 l/200 2,33 1,59 1,15 0,87 0,69 0,55 0,45 0,38 0,32 0,28 0,24 0,21 0,19 1 q d 4,78 3,26 2,36 1,79 1,40 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 2 l/150 3,18 2,17 1,57 1,19 0,94 0,75 0,62 0,52 0,44 0,38 0,33 0,29 0,26 3 l/200 3,18 2,17 1,57 1,19 0,94 0,75 0,62 0,52 0,44 0,38 0,33 0,29 0,

12 SATCASS 600/100 Spojitý nosník o třech polích S SÁNÍ ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 3,77 2,57 1,86 1,41 1,11 0,89 0,73 0,61 0,52 0,45 0,39 0,34 0,30 2 l/150 2,51 1,71 1,24 0,94 0,74 0,60 0,49 0,41 0,35 0,30 0,26 0,23 0,20 3 l/200 2,51 1,71 1,24 0,94 0,74 0,60 0,49 0,41 0,35 0,30 0,26 0,23 0,20 1 q d 4,37 2,98 2,16 1,64 1,29 1,04 0,85 0,71 0,61 0,52 0,45 0,40 0,35 2 l/150 2,91 1,99 1,44 1,09 0,86 0,69 0,57 0,48 0,40 0,35 0,30 0,26 0,23 3 l/200 2,91 1,99 1,44 1,09 0,86 0,69 0,57 0,48 0,40 0,35 0,30 0,26 0,23 1 q d 5,97 4,07 2,95 2,24 1,76 1,41 1,16 0,97 0,83 0,71 0,62 0,54 0,48 2 l/150 3,98 2,71 1,97 1,49 1,17 0,94 0,78 0,65 0,55 0,47 0,41 0,36 0,32 3 l/200 3,98 2,71 1,97 1,49 1,17 0,94 0,78 0,65 0,55 0,47 0,41 0,36 0,32 Prostý nosník T TLAK 0,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 2,99 2,04 1,48 1,13 0,88 0,71 0,59 0,49 0,42 0,36 0,31 0,27 0,24 2 l/150 1,99 1,36 0,99 0,75 0,59 0,45 0,34 0,26 0,20 0,16 0,13 0,11 0,09 3 l/200 1,99 1,36 0,99 0,68 0,47 0,34 0,25 0,19 0,15 0,12 0,10 0,08 0,07 1 q d 3,47 2,37 1,72 1,30 1,02 0,82 0,68 0,57 0,48 0,42 0,36 0,32 0,28 2 l/150 2,31 1,58 1,15 0,87 0,68 0,50 0,38 0,29 0,22 0,18 0,14 0,12 0,10 3 l/200 2,31 1,58 1,15 0,76 0,52 0,38 0,28 0,22 0,17 0,13 0,11 0,09 0,07 1 q d 4,74 3,23 2,35 1,78 1,40 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 2 l/150 3,16 2,16 1,57 1,19 0,92 0,66 0,49 0,38 0,29 0,23 0,19 0,16 0,13 3 l/200 3,16 2,16 1,51 0,99 0,69 0,50 0,37 0,28 0,22 0,18 0,14 0,12 0,

13 SATCASS 600/100 Spojitý nosník o dvou polích T TLAK ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 4,47 3,05 2,21 1,68 1,32 1,06 0,87 0,73 0,62 0,53 0,46 0,41 0,36 2 l/150 2,98 2,03 1,47 1,12 0,88 0,71 0,58 0,49 0,41 0,35 0,31 0,26 0,21 3 l/200 2,98 2,03 1,47 1,12 0,88 0,71 0,58 0,47 0,37 0,29 0,24 0,19 0,16 1 q d 4,78 3,26 2,37 1,79 1,41 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 2 l/150 3,19 2,17 1,58 1,20 0,94 0,76 0,62 0,52 0,44 0,38 0,33 0,29 0,24 3 l/200 3,19 2,17 1,58 1,20 0,94 0,76 0,62 0,52 0,41 0,32 0,26 0,22 0,18 1 q d 5,59 3,81 2,76 2,10 1,64 1,32 1,09 0,91 0,77 0,67 0,58 0,51 0,45 2 l/150 3,73 2,54 1,84 1,40 1,10 0,88 0,73 0,61 0,52 0,44 0,39 0,34 0,30 3 l/200 3,73 2,54 1,84 1,40 1,10 0,88 0,73 0,61 0,52 0,42 0,34 0,28 0,23 Spojitý nosník o třech polích T TLAK ,70 0,081 0,75 0,087 0,88 0,102 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 4,71 3,21 2,33 1,77 1,39 1,12 0,92 0,77 0,65 0,56 0,49 0,43 0,38 2 l/150 3,14 2,14 1,55 1,18 0,92 0,74 0,61 0,49 0,38 0,31 0,25 0,20 0,17 3 l/200 3,14 2,14 1,55 1,18 0,90 0,65 0,48 0,37 0,29 0,23 0,19 0,15 0,13 1 q d 5,46 3,73 2,70 2,05 1,61 1,29 1,06 0,89 0,76 0,65 0,57 0,50 0,44 2 l/150 3,64 2,48 1,80 1,37 1,07 0,86 0,71 0,55 0,43 0,34 0,28 0,23 0,19 3 l/200 3,64 2,48 1,80 1,37 1,00 0,72 0,54 0,41 0,32 0,26 0,21 0,17 0,14 1 q d 6,99 4,76 3,46 2,62 2,06 1,65 1,36 1,14 0,97 0,83 0,72 0,63 0,56 2 l/150 4,66 3,18 2,30 1,75 1,37 1,10 0,91 0,72 0,56 0,45 0,36 0,30 0,25 3 l/200 4,66 3,18 2,30 1,75 1,31 0,94 0,70 0,54 0,42 0,33 0,27 0,22 0,

14 SATCASS 600/ B Povrchová úprava PE 15 Zn polyestersat 15 μm pozink AlZn aluzinek Technická data Celková šířka (B) 600 Celková výška 130 0,7; 0,75; 0,88 Min. délka 3 m Max. délka 12 m Materiál DX 51D podle EN Technické schválení ES prohlášení o shodě 05/2009 Česká norma ČSN-EN Řádek 1: Maximální zatížení mezní stav únosnosti (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 2: Maximální zatížení mezní stav použitelnosti při průhybu f = l/150 (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 3: Maximální zatížení při průhybu f = l/200 (s materiálovým součinitelem bezpečnosti = 1,0) T TLAK konstrukce konstrukce

15 SATCASS 600/130 Prostý nosník S SÁNÍ 0,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 3,72 2,54 1,85 1,40 1,10 0,89 0,73 0,61 0,52 0,45 0,39 0,34 0,30 2 l/150 2,48 1,69 1,23 0,93 0,73 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 3 l/200 2,48 1,69 1,23 0,93 0,73 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 1 q d 3,98 2,72 1,97 1,50 1,18 0,95 0,78 0,65 0,55 0,48 0,41 0,36 0,32 2 l/150 2,66 1,81 1,32 1,00 0,78 0,63 0,52 0,44 0,37 0,32 0,28 0,24 0,21 3 l/200 2,66 1,81 1,32 1,00 0,78 0,63 0,52 0,44 0,37 0,32 0,28 0,24 0,21 1 q d 4,66 3,18 2,31 1,75 1,38 1,11 0,91 0,76 0,65 0,56 0,48 0,42 0,38 2 l/150 3,10 2,12 1,54 1,17 0,92 0,74 0,61 0,51 0,43 0,37 0,32 0,28 0,25 3 l/200 3,10 2,12 1,54 1,17 0,92 0,74 0,61 0,51 0,43 0,37 0,32 0,28 0,25 Spojitý nosník o dvou polích S SÁNÍ ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 2,59 1,77 1,28 0,97 0,76 0,61 0,50 0,42 0,36 0,31 0,27 0,24 0,21 2 l/150 1,73 1,18 0,85 0,65 0,51 0,41 0,34 0,28 0,24 0,21 0,18 0,16 0,14 3 l/200 1,73 1,18 0,85 0,65 0,51 0,41 0,34 0,28 0,24 0,21 0,18 0,16 0,14 1 q d 2,94 2,01 1,46 1,10 0,87 0,70 0,57 0,48 0,41 0,35 0,30 0,27 0,24 2 l/150 1,96 1,34 0,97 0,74 0,58 0,46 0,38 0,32 0,27 0,23 0,20 0,18 0,16 3 l/200 1,96 1,34 0,97 0,74 0,58 0,46 0,38 0,32 0,27 0,23 0,20 0,18 0,16 1 q d 3,28 2,23 1,62 1,23 0,96 0,78 0,64 0,53 0,45 0,39 0,34 0,30 0,26 2 l/150 2,18 1,49 1,08 0,82 0,64 0,52 0,43 0,36 0,30 0,26 0,23 0,20 0,18 3 l/200 2,18 1,49 1,08 0,82 0,64 0,52 0,43 0,36 0,30 0,26 0,23 0,20 0,

16 SATCASS 600/130 Spojitý nosník o třech polích S SÁNÍ ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 3,24 2,21 1,60 1,21 0,95 0,77 0,63 0,53 0,45 0,39 0,33 0,29 0,26 2 l/150 2,16 1,47 1,07 0,81 0,64 0,51 0,42 0,35 0,30 0,26 0,22 0,20 0,17 3 l/200 2,16 1,47 1,07 0,81 0,64 0,51 0,42 0,35 0,30 0,26 0,22 0,20 0,17 1 q d 3,68 2,51 1,82 1,38 1,08 0,87 0,72 0,60 0,51 0,44 0,38 0,33 0,29 2 l/150 2,45 1,67 1,21 0,92 0,72 0,58 0,48 0,40 0,34 0,29 0,25 0,22 0,20 3 l/200 2,45 1,67 1,21 0,92 0,72 0,58 0,48 0,40 0,34 0,29 0,25 0,22 0,20 1 q d 4,10 2,79 2,03 1,54 1,20 0,97 0,80 0,67 0,57 0,49 0,42 0,37 0,33 2 l/150 2,73 1,86 1,35 1,02 0,80 0,65 0,53 0,45 0,38 0,33 0,28 0,25 0,22 3 l/200 2,73 1,86 1,35 1,02 0,80 0,65 0,53 0,45 0,38 0,33 0,28 0,25 0,22 Prostý nosník T TLAK 0,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 2,57 1,75 1,27 0,97 0,76 0,61 0,50 0,42 0,36 0,31 0,27 0,23 0,21 2 l/150 1,71 1,17 0,85 0,64 0,51 0,41 0,34 0,28 0,24 0,21 0,18 0,16 0,14 3 l/200 1,71 1,17 0,85 0,64 0,51 0,41 0,34 0,28 0,24 0,21 0,18 0,15 0,12 1 q d 2,92 1,99 1,45 1,10 0,86 0,69 0,57 0,48 0,41 0,35 0,30 0,27 0,24 2 l/150 1,95 1,33 0,96 0,73 0,57 0,46 0,38 0,32 0,27 0,23 0,20 0,18 0,16 3 l/200 1,95 1,33 0,96 0,73 0,57 0,46 0,38 0,32 0,27 0,23 0,20 0,16 0,13 1 q d 3,25 2,22 1,61 1,22 0,96 0,77 0,64 0,53 0,45 0,39 0,34 0,30 0,26 2 l/150 2,17 1,48 1,07 0,82 0,64 0,52 0,42 0,35 0,30 0,26 0,23 0,20 0,17 3 l/200 2,17 1,48 1,07 0,82 0,64 0,52 0,42 0,35 0,30 0,26 0,23 0,20 0,

17 SATCASS 600/130 Spojitý nosník o dvou polích T TLAK ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 3,75 2,56 1,86 1,41 1,10 0,89 0,73 0,61 0,52 0,45 0,39 0,34 0,30 2 l/150 2,50 1,71 1,24 0,94 0,74 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 3 l/200 2,50 1,71 1,24 0,94 0,74 0,59 0,49 0,41 0,35 0,30 0,26 0,23 0,20 1 q d 4,02 2,74 1,99 1,51 1,18 0,95 0,78 0,65 0,56 0,48 0,42 0,36 0,32 2 l/150 2,68 1,83 1,32 1,00 0,79 0,63 0,52 0,44 0,37 0,32 0,28 0,24 0,21 3 l/200 2,68 1,83 1,32 1,00 0,79 0,63 0,52 0,44 0,37 0,32 0,28 0,24 0,21 1 q d 4,70 3,20 2,32 1,76 1,38 1,11 0,91 0,77 0,65 0,56 0,49 0,43 0,38 2 l/150 3,13 2,14 1,55 1,17 0,92 0,74 0,61 0,51 0,43 0,37 0,32 0,28 0,25 3 l/200 3,13 2,14 1,55 1,17 0,92 0,74 0,61 0,51 0,43 0,37 0,32 0,28 0,25 Spojitý nosník o třech polích T TLAK ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 4,05 2,76 2,00 1,52 1,19 0,96 0,79 0,66 0,56 0,48 0,42 0,37 0,32 2 l/150 2,70 1,84 1,34 1,01 0,79 0,64 0,53 0,44 0,37 0,32 0,28 0,24 0,22 3 l/200 2,70 1,84 1,34 1,01 0,79 0,64 0,53 0,44 0,37 0,32 0,28 0,24 0,22 1 q d 4,60 3,14 2,27 1,72 1,35 1,09 0,90 0,75 0,64 0,55 0,48 0,42 0,37 2 l/150 3,06 2,09 1,52 1,15 0,90 0,73 0,60 0,50 0,42 0,36 0,32 0,28 0,25 3 l/200 3,06 2,09 1,52 1,15 0,90 0,73 0,60 0,50 0,42 0,36 0,32 0,28 0,25 1 q d 5,12 3,49 2,53 1,92 1,51 1,21 1,00 0,83 0,71 0,61 0,53 0,46 0,41 2 l/150 3,41 2,33 1,69 1,28 1,00 0,81 0,66 0,56 0,47 0,41 0,35 0,31 0,27 3 l/200 3,41 2,33 1,69 1,28 1,00 0,81 0,66 0,56 0,47 0,41 0,35 0,31 0,

18 SATCASS 600/ B Povrchová úprava PE 15 Zn polyestersat 15 μm pozink AlZn aluzinek Technická data Celková šířka (B) 600 Celková výška 130 0,7; 0,75; 0,88 Min. délka 3 m Max. délka 12 m Materiál S 250 GD podle EN Technické schválení ES prohlášení o shodě 05/2009 Česká norma ČSN-EN Řádek 1: Maximální zatížení mezní stav únosnosti (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 2: Maximální zatížení mezní stav použitelnosti při průhybu f = l/150 (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 3: Maximální zatížení při průhybu f = l/200 (s materiálovým součinitelem bezpečnosti = 1,0) T TLAK konstrukce konstrukce

19 SATCASS 600/130 Prostý nosník S SÁNÍ 0,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 6,65 4,54 3,30 2,50 1,96 1,58 1,30 1,09 0,92 0,80 0,69 0,61 0,54 2 l/150 4,43 3,03 2,20 1,67 1,31 1,05 0,87 0,73 0,62 0,53 0,46 0,40 0,36 3 l/200 4,43 3,03 2,20 1,67 1,31 1,05 0,87 0,73 0,62 0,49 0,40 0,33 0,27 1 q d 7,11 4,86 3,53 2,68 2,10 1,69 1,39 1,17 0,99 0,85 0,74 0,65 0,57 2 l/150 4,74 3,24 2,35 1,78 1,40 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 3 l/200 4,74 3,24 2,35 1,78 1,40 1,13 0,93 0,78 0,66 0,53 0,43 0,35 0,29 1 q d 8,32 5,68 4,12 3,13 2,46 1,98 1,63 1,36 1,16 1,00 0,86 0,76 0,67 2 l/150 5,54 3,79 2,75 2,09 1,64 1,32 1,09 0,91 0,77 0,66 0,58 0,51 0,45 3 l/200 5,54 3,79 2,75 2,09 1,64 1,32 1,09 0,91 0,77 0,62 0,50 0,41 0,34 Spojitý nosník o dvou polích S SÁNÍ ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 4,89 3,33 2,42 1,83 1,44 1,16 0,95 0,80 0,68 0,58 0,51 0,44 0,39 2 l/150 3,26 2,22 1,61 1,22 0,96 0,77 0,63 0,53 0,45 0,39 0,34 0,30 0,26 3 l/200 3,26 2,22 1,61 1,22 0,96 0,77 0,63 0,53 0,45 0,39 0,34 0,30 0,26 1 q d 5,65 3,85 2,80 2,12 1,66 1,34 1,10 0,92 0,78 0,67 0,58 0,51 0,45 2 l/150 3,77 2,57 1,86 1,41 1,11 0,89 0,73 0,61 0,52 0,45 0,39 0,34 0,30 3 l/200 3,77 2,57 1,86 1,41 1,11 0,89 0,73 0,61 0,52 0,45 0,39 0,34 0,30 1 q d 8,03 5,48 3,97 3,01 2,36 1,90 1,56 1,31 1,11 0,96 0,83 0,73 0,64 2 l/150 5,36 3,65 2,65 2,01 1,58 1,27 1,04 0,87 0,74 0,64 0,55 0,49 0,43 3 l/200 5,36 3,65 2,65 2,01 1,58 1,27 1,04 0,87 0,74 0,64 0,55 0,49 0,

20 SATCASS 600/130 Spojitý nosník o třech polích S SÁNÍ ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 6,11 4,16 3,02 2,29 1,80 1,45 1,19 1,00 0,85 0,73 0,63 0,55 0,49 2 l/150 4,07 2,78 2,01 1,53 1,20 0,96 0,79 0,66 0,56 0,48 0,42 0,37 0,33 3 l/200 4,07 2,78 2,01 1,53 1,20 0,96 0,79 0,66 0,56 0,48 0,42 0,37 0,33 1 q d 7,07 4,82 3,49 2,65 2,08 1,67 1,38 1,15 0,98 0,84 0,73 0,64 0,57 2 l/150 4,71 3,21 2,33 1,77 1,39 1,12 0,92 0,77 0,65 0,56 0,49 0,43 0,38 3 l/200 4,71 3,21 2,33 1,77 1,39 1,12 0,92 0,77 0,65 0,56 0,49 0,43 0,38 1 q d 10,04 6,85 4,97 3,77 2,95 2,38 1,96 1,64 1,39 1,20 1,04 0,91 0,81 2 l/150 6,69 4,56 3,31 2,51 1,97 1,59 1,30 1,09 0,93 0,80 0,69 0,61 0,54 3 l/200 6,69 4,56 3,31 2,51 1,97 1,59 1,30 1,09 0,93 0,80 0,69 0,61 0,54 Prostý nosník T TLAK 0,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 4,84 3,31 2,40 1,82 1,43 1,15 0,95 0,79 0,67 0,58 0,50 0,44 0,39 2 l/150 3,23 2,21 1,60 1,22 0,95 0,77 0,63 0,53 0,43 0,34 0,27 0,23 0,19 3 l/200 3,23 2,21 1,60 1,22 0,95 0,72 0,53 0,41 0,32 0,25 0,21 0,17 0,14 1 q d 5,60 3,83 2,78 2,11 1,65 1,33 1,10 0,92 0,78 0,67 0,58 0,51 0,45 2 l/150 3,74 2,55 1,85 1,41 1,10 0,89 0,73 0,61 0,48 0,38 0,31 0,25 0,21 3 l/200 3,74 2,55 1,85 1,41 1,10 0,80 0,60 0,46 0,36 0,28 0,23 0,19 0,16 1 q d 7,97 5,44 3,95 3,00 2,35 1,89 1,56 1,31 1,11 0,95 0,83 0,73 0,64 2 l/150 5,31 3,63 2,63 2,00 1,57 1,26 1,04 0,80 0,63 0,50 0,40 0,33 0,28 3 l/200 5,31 3,63 2,63 2,00 1,47 1,06 0,79 0,60 0,47 0,37 0,30 0,25 0,

21 SATCASS 600/130 Spojitý nosník o dvou polích T TLAK ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 6,70 4,57 3,32 2,51 1,97 1,59 1,31 1,09 0,93 0,80 0,69 0,61 0,54 2 l/150 4,47 3,05 2,21 1,68 1,31 1,06 0,87 0,73 0,62 0,53 0,46 0,41 0,36 3 l/200 4,47 3,05 2,21 1,68 1,31 1,06 0,87 0,73 0,62 0,53 0,46 0,41 0,34 1 q d 7,17 4,89 3,55 2,69 2,11 1,70 1,40 1,17 0,99 0,85 0,74 0,65 0,58 2 l/150 4,78 3,26 2,36 1,79 1,41 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 3 l/200 4,78 3,26 2,36 1,79 1,41 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 1 q d 8,39 5,72 4,15 3,15 2,47 1,99 1,63 1,37 1,16 1,00 0,87 0,76 0,67 2 l/150 5,59 3,81 2,77 2,10 1,64 1,32 1,09 0,91 0,77 0,67 0,58 0,51 0,45 3 l/200 5,59 3,81 2,77 2,10 1,64 1,32 1,09 0,91 0,77 0,67 0,58 0,51 0,45 Spojitý nosník o třech polích T TLAK ,70 0,086 0,75 0,092 0,88 0,109 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 7,63 5,21 3,78 2,86 2,25 1,81 1,49 1,24 1,06 0,91 0,79 0,69 0,61 2 l/150 5,09 3,47 2,52 1,91 1,50 1,21 0,99 0,83 0,70 0,61 0,52 0,43 0,36 3 l/200 5,09 3,47 2,52 1,91 1,50 1,21 0,99 0,78 0,61 0,48 0,39 0,32 0,27 1 q d 8,83 6,02 4,37 3,31 2,60 2,09 1,72 1,44 1,22 1,05 0,91 0,80 0,71 2 l/150 5,89 4,01 2,91 2,21 1,73 1,39 1,15 0,96 0,81 0,70 0,58 0,48 0,40 3 l/200 5,89 4,01 2,91 2,21 1,73 1,39 1,14 0,87 0,68 0,54 0,44 0,36 0,30 1 q d 10,48 7,15 5,19 3,93 3,08 2,48 2,04 1,71 1,45 1,25 1,08 0,95 0,84 2 l/150 6,99 4,77 3,46 2,62 2,06 1,66 1,36 1,14 0,97 0,83 0,72 0,63 0,52 3 l/200 6,99 4,77 3,46 2,62 2,06 1,66 1,36 1,14 0,90 0,71 0,58 0,47 0,

22 SATCASS 600/ Povrchová úprava PE 15 polyestersat 15 μm Zn pozink B 158 AlZn aluzinek Technická data Celková šířka (B) 600 Celková výška 160 0,7; 0,75; 0,88 Min. délka 3 m Max. délka 12 m Materiál DX 51D podle EN Technické schválení ES prohlášení o shodě 05/2009 Česká norma ČSN-EN Řádek 1: Maximální zatížení mezní stav únosnosti (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 2: Maximální zatížení mezní stav použitelnosti při průhybu f = l/150 (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 3: Maximální zatížení při průhybu f = l/200 (s materiálovým součinitelem bezpečnosti = 1,0) T TLAK konstrukce konstrukce

23 SATCASS 600/160 Prostý nosník S SÁNÍ 0,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 5,17 3,53 2,56 1,95 1,53 1,23 1,01 0,85 0,72 0,62 0,54 0,47 0,42 2 l/150 3,45 2,35 1,71 1,30 1,02 0,82 0,67 0,56 0,48 0,41 0,36 0,31 0,28 3 l/200 3,45 2,35 1,71 1,30 1,02 0,82 0,67 0,56 0,48 0,41 0,36 0,31 0,28 1 q d 5,53 3,78 2,74 2,08 1,63 1,32 1,08 0,91 0,77 0,66 0,58 0,50 0,45 2 l/150 3,69 2,52 1,83 1,39 1,09 0,88 0,72 0,60 0,51 0,44 0,38 0,34 0,30 3 l/200 3,69 2,52 1,83 1,39 1,09 0,88 0,72 0,60 0,51 0,44 0,38 0,34 0,30 1 q d 6,47 4,42 3,21 2,44 1,91 1,54 1,27 1,06 0,90 0,77 0,67 0,59 0,52 2 l/150 4,32 2,95 2,14 1,62 1,27 1,03 0,84 0,71 0,60 0,52 0,45 0,39 0,35 3 l/200 4,32 2,95 2,14 1,62 1,27 1,03 0,84 0,71 0,60 0,52 0,45 0,39 0,35 Spojitý nosník o dvou polích S SÁNÍ ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 3,81 2,60 1,89 1,43 1,12 0,90 0,74 0,62 0,53 0,45 0,39 0,35 0,31 2 l/150 2,54 1,73 1,26 0,95 0,75 0,60 0,50 0,41 0,35 0,30 0,26 0,23 0,20 3 l/200 2,54 1,73 1,26 0,95 0,75 0,60 0,50 0,41 0,35 0,30 0,26 0,23 0,20 1 q d 4,40 3,00 2,17 1,65 1,29 1,04 0,86 0,72 0,61 0,52 0,45 0,40 0,35 2 l/150 2,93 2,00 1,45 1,10 0,86 0,69 0,57 0,48 0,41 0,35 0,30 0,27 0,24 3 l/200 2,93 2,00 1,45 1,10 0,86 0,69 0,57 0,48 0,41 0,35 0,30 0,27 0,24 1 q d 5,26 3,59 2,60 1,97 1,55 1,25 1,02 0,86 0,73 0,63 0,54 0,48 0,42 2 l/150 3,51 2,39 1,73 1,31 1,03 0,83 0,68 0,57 0,49 0,42 0,36 0,32 0,28 3 l/200 3,51 2,39 1,73 1,31 1,03 0,83 0,68 0,57 0,49 0,42 0,36 0,32 0,

24 SATCASS 600/160 Spojitý nosník o třech polích S SÁNÍ ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 4,77 3,25 2,36 1,79 1,40 1,13 0,93 0,78 0,66 0,57 0,49 0,43 0,38 2 l/150 3,18 2,17 1,57 1,19 0,93 0,75 0,62 0,52 0,44 0,38 0,33 0,29 0,25 3 l/200 3,18 2,17 1,57 1,19 0,93 0,75 0,62 0,52 0,44 0,38 0,33 0,29 0,25 1 q d 5,50 3,75 2,72 2,06 1,62 1,30 1,07 0,90 0,76 0,65 0,57 0,50 0,44 2 l/150 3,66 2,50 1,81 1,37 1,08 0,87 0,71 0,60 0,51 0,44 0,38 0,33 0,29 3 l/200 3,66 2,50 1,81 1,37 1,08 0,87 0,71 0,60 0,51 0,44 0,38 0,33 0,29 1 q d 6,57 4,48 3,25 2,47 1,93 1,56 1,28 1,07 0,91 0,78 0,68 0,60 0,53 2 l/150 4,38 2,99 2,17 1,64 1,29 1,04 0,85 0,71 0,61 0,52 0,45 0,40 0,35 3 l/200 4,38 2,99 2,17 1,64 1,29 1,04 0,85 0,71 0,61 0,52 0,45 0,40 0,35 Prostý nosník T TLAK 0,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 3,78 2,58 1,87 1,42 1,12 0,90 0,74 0,62 0,53 0,45 0,39 0,34 0,30 2 l/150 2,52 1,72 1,25 0,95 0,74 0,60 0,49 0,41 0,35 0,30 0,26 0,23 0,20 3 l/200 2,52 1,72 1,25 0,95 0,74 0,60 0,49 0,41 0,35 0,30 0,26 0,23 0,20 1 q d 4,36 2,98 2,16 1,64 1,29 1,04 0,85 0,71 0,61 0,52 0,45 0,40 0,35 2 l/150 2,91 1,99 1,44 1,09 0,86 0,69 0,57 0,48 0,40 0,35 0,30 0,27 0,23 3 l/200 2,91 1,99 1,44 1,09 0,86 0,69 0,57 0,48 0,40 0,35 0,30 0,27 0,23 1 q d 5,21 3,56 2,59 1,96 1,54 1,24 1,02 0,85 0,73 0,62 0,54 0,48 0,42 2 l/150 3,48 2,37 1,72 1,31 1,03 0,83 0,68 0,57 0,48 0,42 0,36 0,32 0,28 3 l/200 3,48 2,37 1,72 1,31 1,03 0,83 0,68 0,57 0,48 0,42 0,36 0,32 0,

25 SATCASS 600/160 Spojitý nosník o dvou polích T TLAK ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 5,21 3,55 2,58 1,96 1,53 1,23 1,02 0,85 0,72 0,62 0,54 0,47 0,42 2 l/150 3,48 2,37 1,72 1,30 1,02 0,82 0,68 0,57 0,48 0,41 0,36 0,32 0,28 3 l/200 3,48 2,37 1,72 1,30 1,02 0,82 0,68 0,57 0,48 0,41 0,36 0,32 0,28 1 q d 5,58 3,80 2,76 2,09 1,64 1,32 1,09 0,91 0,77 0,66 0,58 0,51 0,45 2 l/150 3,72 2,54 1,84 1,39 1,09 0,88 0,72 0,61 0,51 0,44 0,38 0,34 0,30 3 l/200 3,72 2,54 1,84 1,39 1,09 0,88 0,72 0,61 0,51 0,44 0,38 0,34 0,30 1 q d 6,53 4,45 3,23 2,45 1,92 1,55 1,27 1,06 0,90 0,78 0,67 0,59 0,52 2 l/150 4,35 2,97 2,15 1,63 1,28 1,03 0,85 0,71 0,60 0,52 0,45 0,39 0,35 3 l/200 4,35 2,97 2,15 1,63 1,28 1,03 0,85 0,71 0,60 0,52 0,45 0,39 0,35 Spojitý nosník o třech polích T TLAK ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 5,96 4,06 2,95 2,23 1,75 1,41 1,16 0,97 0,82 0,71 0,62 0,54 0,48 2 l/150 3,97 2,71 1,96 1,49 1,17 0,94 0,77 0,65 0,55 0,47 0,41 0,36 0,32 3 l/200 3,97 2,71 1,96 1,49 1,17 0,94 0,77 0,65 0,55 0,47 0,41 0,36 0,32 1 q d 6,87 4,69 3,40 2,58 2,02 1,63 1,34 1,12 0,95 0,82 0,71 0,62 0,55 2 l/150 4,58 3,12 2,27 1,72 1,35 1,08 0,89 0,75 0,63 0,55 0,47 0,42 0,37 3 l/200 4,58 3,12 2,27 1,72 1,35 1,08 0,89 0,75 0,63 0,55 0,47 0,42 0,37 1 q d 8,16 5,56 4,04 3,06 2,40 1,93 1,59 1,33 1,13 0,97 0,84 0,74 0,65 2 l/150 5,44 3,71 2,69 2,04 1,60 1,29 1,06 0,89 0,75 0,65 0,56 0,49 0,44 3 l/200 5,44 3,71 2,69 2,04 1,60 1,29 1,06 0,89 0,75 0,65 0,56 0,49 0,

26 SATCASS 600/ Povrchová úprava PE 15 polyestersat 15 μm Zn pozink B 158 AlZn aluzinek Technická data Celková šířka (B) 600 Celková výška 160 0,7; 0,75; 0,88 Min. délka 3 m Max. délka 12 m Materiál S 250 GD podle EN Technické schválení ES prohlášení o shodě 05/2009 Česká norma ČSN-EN Řádek 1: Maximální zatížení mezní stav únosnosti (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 2: Maximální zatížení mezní stav použitelnosti při průhybu f = l/150 (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 3: Maximální zatížení při průhybu f = l/200 (s materiálovým součinitelem bezpečnosti = 1,0) T TLAK konstrukce konstrukce

27 SATCASS 600/160 Prostý nosník S SÁNÍ 0,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 9,23 6,30 4,58 3,47 2,73 2,20 1,81 1,51 1,28 1,10 0,96 0,84 0,74 2 l/150 6,15 4,20 3,05 2,32 1,82 1,46 1,20 1,01 0,86 0,74 0,64 0,56 0,50 3 l/200 6,15 4,20 3,05 2,32 1,82 1,46 1,20 1,01 0,86 0,74 0,64 0,55 0,45 1 q d 9,88 6,75 4,90 3,72 2,92 2,35 1,93 1,62 1,37 1,18 1,03 0,90 0,80 2 l/150 6,59 4,50 3,27 2,48 1,94 1,57 1,29 1,08 0,92 0,79 0,68 0,60 0,53 3 l/200 6,59 4,50 3,27 2,48 1,94 1,57 1,29 1,08 0,92 0,79 0,68 0,59 0,49 1 q d 11,56 7,89 5,73 4,35 3,41 2,75 2,26 1,89 1,61 1,38 1,20 1,05 0,93 2 l/150 7,71 5,26 3,82 2,90 2,28 1,83 1,51 1,26 1,07 0,92 0,80 0,70 0,62 3 l/200 7,71 5,26 3,82 2,90 2,28 1,83 1,51 1,26 1,07 0,92 0,80 0,68 0,57 Spojitý nosník o dvou polích S SÁNÍ ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 7,18 4,90 3,55 2,69 2,11 1,70 1,40 1,17 0,99 0,85 0,74 0,65 0,58 2 l/150 4,79 3,27 2,37 1,80 1,41 1,13 0,93 0,78 0,66 0,57 0,50 0,43 0,38 3 l/200 4,79 3,27 2,37 1,80 1,41 1,13 0,93 0,78 0,66 0,57 0,50 0,43 0,38 1 q d 8,28 5,65 4,10 3,11 2,44 1,96 1,61 1,35 1,15 0,99 0,86 0,75 0,66 2 l/150 5,52 3,77 2,73 2,07 1,62 1,31 1,08 0,90 0,76 0,66 0,57 0,50 0,44 3 l/200 5,52 3,77 2,73 2,07 1,62 1,31 1,08 0,90 0,76 0,66 0,57 0,50 0,44 1 q d 12,06 8,23 5,97 4,52 3,55 2,86 2,35 1,97 1,67 1,44 1,25 1,09 0,97 2 l/150 8,04 5,48 3,98 3,02 2,37 1,90 1,57 1,31 1,11 0,96 0,83 0,73 0,64 3 l/200 8,04 5,48 3,98 3,02 2,37 1,90 1,57 1,31 1,11 0,96 0,83 0,73 0,

28 SATCASS 600/160 Spojitý nosník o třech polích S SÁNÍ ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 8,98 6,12 4,44 3,37 2,64 2,13 1,75 1,46 1,24 1,07 0,93 0,81 0,72 2 l/150 5,99 4,08 2,96 2,25 1,76 1,42 1,17 0,98 0,83 0,71 0,62 0,54 0,48 3 l/200 5,99 4,08 2,96 2,25 1,76 1,42 1,17 0,98 0,83 0,71 0,62 0,54 0,48 1 q d 10,36 7,06 5,12 3,88 3,05 2,45 2,02 1,69 1,43 1,23 1,07 0,94 0,83 2 l/150 6,90 4,71 3,41 2,59 2,03 1,63 1,34 1,13 0,96 0,82 0,71 0,63 0,55 3 l/200 6,90 4,71 3,41 2,59 2,03 1,63 1,34 1,13 0,96 0,82 0,71 0,63 0,55 1 q d 15,08 10,28 7,46 5,66 4,44 3,57 2,94 2,46 2,09 1,79 1,56 1,37 1,21 2 l/150 10,05 6,86 4,97 3,77 2,96 2,38 1,96 1,64 1,39 1,20 1,04 0,91 0,81 3 l/200 10,05 6,86 4,97 3,77 2,96 2,38 1,96 1,64 1,39 1,20 1,04 0,91 0,81 Prostý nosník T TLAK 0,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 7,12 4,86 3,53 2,68 2,10 1,69 1,39 1,17 0,99 0,85 0,74 0,65 0,57 2 l/150 4,75 3,24 2,35 1,79 1,40 1,13 0,93 0,78 0,66 0,57 0,49 0,42 0,35 3 l/200 4,75 3,24 2,35 1,79 1,40 1,13 0,93 0,75 0,59 0,47 0,38 0,31 0,26 1 q d 8,21 5,61 4,07 3,09 2,43 1,95 1,61 1,35 1,14 0,98 0,85 0,75 0,66 2 l/150 5,48 3,74 2,72 2,06 1,62 1,30 1,07 0,90 0,76 0,66 0,57 0,47 0,39 3 l/200 5,48 3,74 2,72 2,06 1,62 1,30 1,07 0,85 0,66 0,53 0,43 0,35 0,29 1 q d 11,96 8,17 5,93 4,50 3,53 2,85 2,34 1,96 1,66 1,43 1,24 1,09 0,97 2 l/150 7,98 5,45 3,95 3,00 2,35 1,90 1,56 1,31 1,11 0,93 0,75 0,62 0,51 3 l/200 7,98 5,45 3,95 3,00 2,35 1,90 1,47 1,12 0,88 0,70 0,57 0,46 0,

29 SATCASS 600/160 Spojitý nosník o dvou polích T TLAK ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 9,31 6,35 4,60 3,49 2,74 2,20 1,81 1,52 1,29 1,11 0,96 0,84 0,75 2 l/150 6,21 4,23 3,07 2,33 1,83 1,47 1,21 1,01 0,86 0,74 0,64 0,56 0,50 3 l/200 6,21 4,23 3,07 2,33 1,83 1,47 1,21 1,01 0,86 0,74 0,64 0,56 0,50 1 q d 9,96 6,79 4,93 3,74 2,93 2,36 1,94 1,62 1,38 1,19 1,03 0,90 0,80 2 l/150 6,64 4,53 3,28 2,49 1,95 1,57 1,29 1,08 0,92 0,79 0,69 0,60 0,53 3 l/200 6,64 4,53 3,28 2,49 1,95 1,57 1,29 1,08 0,92 0,79 0,69 0,60 0,53 1 q d 11,66 7,95 5,76 4,37 3,43 2,76 2,27 1,90 1,61 1,39 1,21 1,06 0,93 2 l/150 7,77 5,30 3,84 2,91 2,29 1,84 1,51 1,27 1,08 0,92 0,80 0,70 0,62 3 l/200 7,77 5,30 3,84 2,91 2,29 1,84 1,51 1,27 1,08 0,92 0,80 0,70 0,62 Spojitý nosník o třech polích T TLAK ,70 0,092 0,75 0,098 0,88 0,115 Přípustné rovnoměrné zatížení [ ] pro pole rozpětí L [m] 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 1 q d 11,22 7,65 5,55 4,21 3,30 2,66 2,19 1,83 1,55 1,34 1,16 1,02 0,90 2 l/150 7,48 5,10 3,70 2,81 2,20 1,77 1,46 1,22 1,04 0,89 0,77 0,68 0,60 3 l/200 7,48 5,10 3,70 2,81 2,20 1,77 1,46 1,22 1,04 0,89 0,72 0,59 0,49 1 q d 12,45 8,49 6,16 4,67 3,66 2,95 2,43 2,03 1,72 1,48 1,29 1,13 1,00 2 l/150 8,30 5,66 4,11 3,11 2,44 1,97 1,62 1,35 1,15 0,99 0,86 0,75 0,67 3 l/200 8,30 5,66 4,11 3,11 2,44 1,97 1,62 1,35 1,15 0,99 0,81 0,66 0,55 1 q d 14,57 9,94 7,21 5,46 4,29 3,45 2,84 2,38 2,02 1,73 1,51 1,32 1,17 2 l/150 9,71 6,62 4,80 3,64 2,86 2,30 1,89 1,58 1,34 1,16 1,00 0,88 0,78 3 l/200 9,71 6,62 4,80 3,64 2,86 2,30 1,89 1,58 1,34 1,16 1,00 0,88 0,

30 CASSETTE 500/90 Povrchová úprava PE 15 polyestersat 15 μm Zn pozink AlZn aluzinek Technická data Celková šířka (B) 500 Celková výška 90 0,7; 0,75; 0,88; 1,0; 1,25; 1,5 Min. délka 2 m Max. délka 12 m Materiál S 320 GD dle EN Technické schválení Prohlášení o shodě 9/05/2009 CE Polská norma PN-EN Řádek 1: Maximální zatížení mezní stav únosnosti (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 2: Maximální zatížení mezní stav použitelnosti při průhybu f = l/150 (s materiálovým součinitelem bezpečnosti = 1,0) Řádek 3: Maximální zatížení při průhybu f = l/200 (s materiálovým součinitelem bezpečnosti = 1,0) T TLAK konstrukce konstrukce

31 CASSETTE 500/90 Prostý nosník S SÁNÍ 0,70 0,084 0,75 0,090 0,88 0,106 1,00 0,120 1,25 0,150 1,50 0,180 1 q d 2,74 2,33 2,01 1,75 1,54 1,36 1,22 1,09 0,98 0,89 0,81 0,74 0,68 0,63 0,58 0,54 0,50 0,47 0,44 0,41 0,39 0,36 0,34 2 l/150 2,72 2,15 1,74 1,42 1,18 0,99 0,83 0,71 0,61 0,53 0,46 0,41 0,36 0,32 0,28 0,25 0,23 0,21 0,19 0,17 0,16 0,14 0,13 3 l/200 2,10 1,66 1,34 1,10 0,91 0,76 0,64 0,55 0,47 0,41 0,36 0,31 0,28 0,25 0,22 0,20 0,18 0,16 0,14 0,13 0,12 0,11 0,10 1 q d 2,99 2,54 2,19 1,91 1,68 1,49 1,32 1,19 1,07 0,97 0,89 0,81 0,74 0,69 0,63 0,59 0,55 0,51 0,48 0,45 0,42 0,39 0,37 2 l/150 2,98 2,36 1,91 1,56 1,29 1,08 0,91 0,78 0,67 0,58 0,51 0,45 0,39 0,35 0,31 0,28 0,25 0,23 0,20 0,19 0,17 0,15 0,14 3 l/200 2,31 1,83 1,47 1,20 0,99 0,83 0,70 0,60 0,52 0,45 0,39 0,34 0,30 0,27 0,24 0,21 0,19 0,17 0,16 0,14 0,13 0,12 0,11 1 q d 3,71 3,15 2,71 2,35 2,06 1,83 1,63 1,46 1,31 1,19 1,08 0,99 0,91 0,84 0,77 0,72 0,67 0,62 0,58 0,54 0,51 0,48 0,45 2 l/150 3,71 3,03 2,43 1,98 1,64 1,37 1,15 0,98 0,84 0,73 0,63 0,56 0,49 0,43 0,39 0,35 0,31 0,28 0,25 0,23 0,21 0,19 0,18 3 l/200 3,00 2,36 1,89 1,54 1,27 1,06 0,89 0,76 0,65 0,56 0,49 0,43 0,38 0,33 0,30 0,26 0,24 0,21 0,19 0,18 0,16 0,15 0,13 1 q d 4,43 3,76 3,23 2,81 2,46 2,17 1,93 1,73 1,56 1,41 1,28 1,17 1,08 0,99 0,92 0,85 0,79 0,73 0,68 0,64 0,60 0,56 0,53 2 l/150 4,43 3,76 3,02 2,46 2,02 1,68 1,41 1,20 1,03 0,89 0,77 0,68 0,59 0,53 0,47 0,42 0,37 0,34 0,30 0,28 0,25 0,23 0,21 3 l/200 3,73 2,92 2,33 1,89 1,55 1,29 1,09 0,92 0,79 0,68 0,59 0,52 0,46 0,40 0,36 0,32 0,29 0,26 0,23 0,21 0,19 0,17 0,16 1 q d 6,03 5,12 4,40 3,82 3,35 2,96 2,63 2,35 2,12 1,92 1,74 1,59 1,46 1,34 1,24 1,15 1,06 0,99 0,92 0,86 0,81 0,76 0,72 2 l/150 6,03 5,12 4,40 3,61 2,96 2,45 2,06 1,74 1,49 1,28 1,11 0,97 0,85 0,75 0,66 0,59 0,53 0,47 0,43 0,39 0,35 0,32 0,29 3 l/200 5,53 4,32 3,43 2,77 2,26 1,88 1,57 1,33 1,13 0,97 0,84 0,73 0,64 0,57 0,50 0,45 0,40 0,36 0,32 0,29 0,26 0,24 0,22 1 q d 7,55 6,44 5,55 4,84 4,25 3,76 3,36 3,01 2,72 2,46 2,23 2,04 1,87 1,72 1,59 1,47 1,36 1,27 1,18 1,11 1,04 0,97 0,91 2 l/150 7,55 6,44 5,55 4,74 3,91 3,27 2,76 2,35 2,01 1,73 1,49 1,30 1,13 1,00 0,88 0,78 0,70 0,63 0,56 0,51 0,46 0,42 0,38 3 l/200 6,96 5,49 4,41 3,59 2,96 2,48 2,09 1,78 1,52 1,30 1,13 0,98 0,86 0,75 0,67 0,59 0,53 0,47 0,42 0,38 0,35 0,31 0,29 Spojitý nosník o dvou polích ,70 0,084 0,75 0,090 0,88 0,106 1,00 0,120 1,25 0,150 1,50 0,180 1 q d 2,11 1,80 1,55 1,35 1,19 1,06 0,94 0,85 0,76 0,69 0,63 0,58 0,53 0,49 0,45 0,42 0,39 0,36 0,34 0,32 0,30 0,28 0,27 2 l/150 2,11 1,80 1,55 1,35 1,19 1,06 0,94 0,85 0,76 0,69 0,63 0,58 0,53 0,49 0,45 0,42 0,39 0,36 0,34 0,32 0,30 0,28 0,27 3 l/200 2,11 1,80 1,55 1,35 1,19 1,06 0,94 0,85 0,76 0,69 0,63 0,58 0,53 0,49 0,45 0,42 0,39 0,36 0,34 0,31 0,28 0,26 0,24 1 q d 2,43 2,07 1,79 1,56 1,37 1,22 1,09 0,98 0,88 0,80 0,73 0,67 0,61 0,57 0,52 0,49 0,45 0,42 0,39 0,37 0,35 0,33 0,31 2 l/150 2,43 2,07 1,79 1,56 1,37 1,22 1,09 0,98 0,88 0,80 0,73 0,67 0,61 0,57 0,52 0,49 0,45 0,42 0,39 0,37 0,35 0,33 0,31 3 l/200 2,43 2,07 1,79 1,56 1,37 1,22 1,09 0,98 0,88 0,80 0,73 0,67 0,61 0,57 0,52 0,49 0,45 0,41 0,37 0,34 0,31 0,28 0,26 1 q d 3,10 2,65 2,29 2,00 1,77 1,57 1,40 1,26 1,14 1,03 0,94 0,86 0,79 0,73 0,68 0,63 0,59 0,55 0,51 0,48 0,45 0,42 0,40 2 l/150 3,10 2,65 2,29 2,00 1,77 1,57 1,40 1,26 1,14 1,03 0,94 0,86 0,79 0,73 0,68 0,63 0,59 0,55 0,51 0,48 0,45 0,42 0,40 3 l/200 3,10 2,65 2,29 2,00 1,77 1,57 1,40 1,26 1,14 1,03 0,94 0,86 0,79 0,73 0,68 0,63 0,56 0,51 0,46 0,42 0,38 0,35 0,32 1 q d 3,64 3,09 2,69 2,36 2,08 1,85 1,66 1,49 1,35 1,23 1,12 1,03 0,95 0,87 0,81 0,75 0,70 0,65 0,61 0,57 0,54 0,51 0,48 2 l/150 3,64 3,09 2,69 2,36 2,08 1,85 1,66 1,49 1,35 1,23 1,12 1,03 0,95 0,87 0,81 0,75 0,70 0,65 0,61 0,57 0,54 0,51 0,48 3 l/200 3,64 3,09 2,69 2,36 2,08 1,85 1,66 1,49 1,35 1,23 1,12 1,03 0,95 0,87 0,81 0,75 0,68 0,61 0,55 0,50 0,46 0,42 0,38 1 q d 5,21 4,41 3,78 3,27 2,86 2,51 2,23 1,99 1,78 1,61 1,46 1,33 1,21 1,11 1,03 0,95 0,88 0,83 0,78 0,73 0,69 0,65 0,61 2 l/150 5,21 4,41 3,78 3,27 2,86 2,51 2,23 1,99 1,78 1,61 1,46 1,33 1,21 1,11 1,03 0,95 0,88 0,83 0,78 0,73 0,69 0,65 0,61 3 l/200 5,21 4,41 3,78 3,27 2,86 2,51 2,23 1,99 1,78 1,61 1,46 1,33 1,21 1,11 1,03 0,95 0,88 0,83 0,77 0,70 0,63 0,58 0,52 1 q d 6,88 5,78 4,96 4,31 3,77 3,33 2,96 2,64 2,38 2,15 1,95 1,78 1,63 1,49 1,37 1,27 1,18 1,09 1,02 0,95 0,89 0,83 0,78 2 l/150 6,88 5,78 4,96 4,31 3,77 3,33 2,96 2,64 2,38 2,15 1,95 1,78 1,63 1,49 1,37 1,27 1,18 1,09 1,02 0,95 0,89 0,83 0,78 3 l/200 6,88 5,78 4,96 4,31 3,77 3,33 2,96 2,64 2,38 2,15 1,95 1,78 1,63 1,49 1,37 1,27 1,18 1,09 1,02 0,92 0,83 0,75 0,

32 CASSETTE 500/90 Spojitý nosník o třech polích ,70 0,084 0,75 0,090 0,88 0,106 1,00 0,120 1,25 0,150 1,50 0,180 1 q d 2,63 2,25 1,94 1,69 1,49 1,32 1,18 1,06 0,95 0,87 0,79 0,72 0,66 0,61 0,57 0,53 0,49 0,46 0,43 0,40 0,37 0,35 0,33 2 l/150 2,63 2,25 1,94 1,69 1,49 1,32 1,18 1,06 0,95 0,87 0,79 0,72 0,66 0,58 0,52 0,47 0,42 0,38 0,35 0,31 0,29 0,26 0,24 3 l/200 2,63 2,25 1,94 1,69 1,49 1,32 1,17 1,00 0,87 0,75 0,66 0,58 0,51 0,45 0,40 0,36 0,33 0,29 0,27 0,24 0,22 0,20 0,19 1 q d 3,03 2,59 2,24 1,95 1,72 1,52 1,36 1,22 1,10 1,00 0,91 0,83 0,77 0,71 0,65 0,61 0,56 0,53 0,49 0,46 0,43 0,41 0,38 2 l/150 3,03 2,59 2,24 1,95 1,72 1,52 1,36 1,22 1,10 1,00 0,91 0,82 0,72 0,65 0,58 0,52 0,46 0,42 0,38 0,35 0,31 0,29 0,26 3 l/200 3,03 2,59 2,24 1,95 1,72 1,52 1,29 1,11 0,96 0,83 0,72 0,64 0,56 0,50 0,44 0,40 0,36 0,32 0,29 0,27 0,24 0,22 0,20 1 q d 3,87 3,31 2,87 2,51 2,21 1,96 1,75 1,57 1,42 1,29 1,18 1,08 0,99 0,92 0,85 0,79 0,73 0,68 0,64 0,60 0,56 0,53 0,50 2 l/150 3,87 3,31 2,87 2,51 2,21 1,96 1,75 1,57 1,42 1,29 1,17 1,02 0,91 0,80 0,72 0,64 0,58 0,52 0,47 0,43 0,39 0,36 0,33 3 l/200 3,87 3,31 2,87 2,51 2,21 1,94 1,64 1,40 1,20 1,04 0,91 0,80 0,70 0,62 0,55 0,49 0,44 0,40 0,36 0,33 0,30 0,27 0,25 1 q d 4,55 3,86 3,36 2,94 2,60 2,32 2,07 1,87 1,69 1,54 1,40 1,29 1,18 1,09 1,01 0,94 0,87 0,82 0,76 0,72 0,67 0,63 0,60 2 l/150 4,55 3,86 3,36 2,94 2,60 2,32 2,07 1,87 1,69 1,54 1,40 1,25 1,10 0,98 0,87 0,78 0,70 0,63 0,57 0,51 0,47 0,43 0,39 3 l/200 4,55 3,86 3,36 2,94 2,60 2,32 2,01 1,70 1,47 1,27 1,10 0,96 0,85 0,75 0,67 0,60 0,54 0,48 0,44 0,39 0,36 0,33 0,30 1 q d 6,52 5,52 4,72 4,09 3,57 3,14 2,79 2,48 2,23 2,01 1,82 1,66 1,52 1,39 1,28 1,19 1,11 1,04 0,97 0,91 0,86 0,81 0,76 2 l/150 6,52 5,52 4,72 4,09 3,57 3,14 2,79 2,48 2,23 2,01 1,82 1,66 1,52 1,38 1,23 1,09 0,98 0,88 0,80 0,72 0,65 0,60 0,54 3 l/200 6,52 5,52 4,72 4,09 3,57 3,14 2,79 2,47 2,10 1,81 1,57 1,37 1,20 1,06 0,94 0,84 0,75 0,67 0,61 0,55 0,50 0,45 0,41 1 q d 8,60 7,23 6,21 5,38 4,71 4,16 3,69 3,30 2,97 2,68 2,44 2,22 2,03 1,87 1,72 1,59 1,47 1,37 1,27 1,19 1,11 1,04 0,98 2 l/150 8,60 7,23 6,21 5,38 4,71 4,16 3,69 3,30 2,97 2,68 2,44 2,22 2,03 1,87 1,65 1,47 1,31 1,18 1,06 0,95 0,86 0,78 0,71 3 l/200 8,60 7,23 6,21 5,38 4,71 4,16 3,69 3,30 2,85 2,45 2,12 1,84 1,61 1,42 1,25 1,11 0,99 0,89 0,80 0,72 0,65 0,59 0,54 Prostý nosník T TLAK 0,70 0,084 0,75 0,090 0,88 0,106 1,00 0,120 1,25 0,150 1,50 0,180 1 q d 1,80 1,66 1,54 1,35 1,19 1,06 0,94 0,85 0,76 0,69 0,63 0,58 0,53 0,49 0,45 0,42 0,39 0,36 0,34 0,32 0,30 0,28 0,27 2 l/150 1,80 1,66 1,54 1,35 1,19 1,06 0,92 0,80 0,71 0,62 0,54 0,48 0,42 0,38 0,34 0,30 0,27 0,25 0,22 0,20 0,19 0,17 0,16 3 l/200 1,80 1,66 1,46 1,25 1,04 0,88 0,75 0,64 0,56 0,48 0,42 0,37 0,33 0,29 0,26 0,23 0,21 0,19 0,17 0,16 0,14 0,13 0,12 1 q d 2,05 1,89 1,76 1,56 1,37 1,22 1,09 0,98 0,88 0,80 0,73 0,67 0,61 0,57 0,52 0,49 0,45 0,42 0,39 0,37 0,35 0,33 0,31 2 l/150 2,05 1,89 1,76 1,56 1,37 1,22 1,04 0,90 0,78 0,68 0,60 0,53 0,47 0,41 0,37 0,33 0,30 0,27 0,24 0,22 0,20 0,19 0,17 3 l/200 2,05 1,89 1,65 1,37 1,14 0,96 0,82 0,70 0,60 0,53 0,46 0,40 0,36 0,32 0,28 0,25 0,23 0,21 0,19 0,17 0,15 0,14 0,13 1 q d 2,79 2,57 2,29 2,00 1,77 1,57 1,40 1,26 1,14 1,03 0,94 0,86 0,79 0,73 0,68 0,63 0,59 0,55 0,51 0,48 0,45 0,42 0,40 2 l/150 2,79 2,57 2,29 2,00 1,75 1,47 1,26 1,08 0,94 0,82 0,71 0,63 0,56 0,49 0,44 0,39 0,35 0,32 0,29 0,26 0,24 0,22 0,20 3 l/200 2,79 2,41 1,96 1,62 1,35 1,14 0,97 0,83 0,71 0,62 0,54 0,47 0,42 0,37 0,33 0,30 0,27 0,24 0,22 0,20 0,18 0,16 0,15 1 q d 3,56 3,09 2,69 2,36 2,08 1,85 1,66 1,49 1,35 1,23 1,12 1,03 0,95 0,87 0,81 0,75 0,70 0,65 0,61 0,57 0,54 0,51 0,48 2 l/150 3,56 3,09 2,69 2,28 1,92 1,63 1,39 1,19 1,03 0,90 0,79 0,69 0,61 0,54 0,49 0,44 0,39 0,35 0,32 0,29 0,27 0,24 0,22 3 l/200 3,26 2,54 2,08 1,73 1,45 1,22 1,04 0,90 0,77 0,67 0,59 0,52 0,46 0,41 0,36 0,33 0,29 0,27 0,24 0,22 0,20 0,18 0,17 1 q d 5,21 4,41 3,78 3,27 2,86 2,51 2,23 1,99 1,78 1,61 1,46 1,33 1,21 1,11 1,03 0,95 0,88 0,83 0,78 0,73 0,69 0,65 0,61 2 l/150 5,21 4,41 3,78 3,27 2,70 2,22 1,84 1,53 1,29 1,09 0,93 0,80 0,70 0,61 0,54 0,48 0,43 0,39 0,36 0,33 0,30 0,28 0,26 3 l/200 5,21 4,03 3,18 2,53 2,04 1,67 1,38 1,15 0,97 0,82 0,70 0,60 0,52 0,46 0,40 0,36 0,32 0,30 0,27 0,25 0,23 0,21 0,19 1 q d 6,88 5,78 4,96 4,31 3,77 3,33 2,96 2,64 2,38 2,15 1,95 1,78 1,63 1,49 1,37 1,27 1,18 1,09 1,02 0,95 0,89 0,83 0,78 2 l/150 6,88 5,78 4,96 4,31 3,77 3,20 2,68 2,26 1,91 1,63 1,40 1,21 1,05 0,92 0,81 0,71 0,63 0,56 0,50 0,45 0,40 0,36 0,33 3 l/200 6,88 5,71 4,50 3,65 2,96 2,43 2,02 1,69 1,43 1,22 1,05 0,91 0,79 0,69 0,60 0,53 0,47 0,42 0,38 0,34 0,30 0,27 0,
