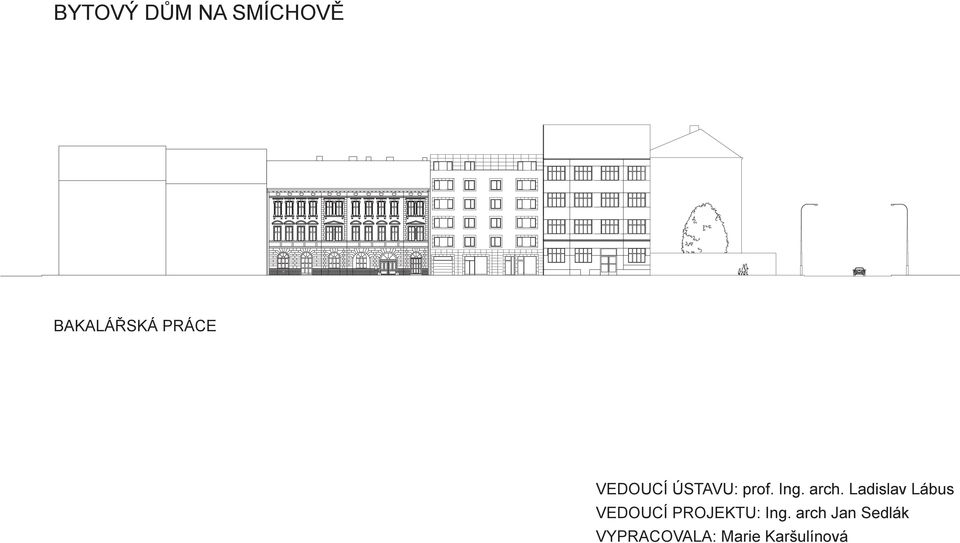

1 BYTOVÝ DŮM NA SMÍCHOVĚ BAKALÁŘSKÁ PRÁCE VEDOUCÍ ÚSTAVU: prof. Ing. arch. Ladislav Lábus VEDOUCÍ PROJEKTU: Ing. arch Jan Sedlák VYPRACOVALA: Marie Karšulínová

2 A PRVODNÍ ZPRÁVA IDENTIFIKANÍ ÚDAJE Název: Bytový dm na Smíchov Místo stavby: ulice Stroupežnického,Praha 5 Smíchov Vypracovala: Marie Karšulínová ZÁKLADNÍ CHARAKTERISTIKA STAVBY A JEJÍ VYUŽITÍ Objekt je navržen do proluky v ulici Sroupežnického v Praze 5 na Smíchov. Jedná se o polyfunkní dm s pevažující bytovou funkcí. Objekt má 6 nadzemních a jedno podzemní podlaží. V podzemním podlaží, které se nachází pod celou parcelou je umístno hromadné parkování, místnost pro technické zázemí a sklepy pro obyvatele domu. V prvním podlaží se nachází kavárna, trafika, vjezd do garáží a vstupní prostory domu, na které navazuje koárkárna, sklad odpadk, vetikální komunikace a jeden byt vleikosti 2+KK. V 2. až 5. podlaží se nacházejí byty. Vždy ti byty na podlaží, dva o velikosti 3+KK a jeden 2+KK. Šesté podlaží je ustoupené a východní kídlo je využito jako terasa, proto se zde nachází jen dva byty o velikosti 3+KK a 2+KK. KAPACITY STAVBY Plocha pozemku: 760m2 Zastavná plocha: 303,54m2 Hrubá podlažní plocha: 2549,9m2 Obestavný prostor: 6054,963m3 istá užitná plocha: 2137,07m2 CHARAKTERISTIKA ÚZEMÍ A POZEMKU Parcela v proluce o rozloze 760 m 2 se nachází v ulici Stoupežnického v Praze 5 na Smíchov. V této ulici je obousmrná doprava a na obou stranách ulice se nachází pruh pro parkování. Pro poteby staveništ bude zábrána i ást ulice a provoz bude za pomocí dopravního znaení zúžen do jednoho jízdního pruhu. Pod pozemkem se nachází stanice metra B Andl. Metro je v dostatené hloubce, proto jeho ochranné pásmo nezasahuje do staveništ. V souasné dob je rovinný pozemek využívám jako parkovišt s vjezdem z ulice Stroupežnického. Tento vjezd bude sloužit jako vjezd na staveništ a bude opaten znakami pozor výjezd ze stavby. Všechny inženýrské sít (kanalizace, plynovod, vodovod, elektrické vedení, silnoproud a slaboproud) jsou vedeny pod chodníkem a vozovkou v ulici Stroupežnického. Bhem stavby nebudou narušena ochranná pásma tchto instalací. Pozemek se dále nachází v ochranném pásmu Pražské památkové rezervace (Mstská památková zóna Smíchov) a také je na tomto území zákaz výškových staveb, který stejn jako ostatní ochranná pásma nebude porušen.

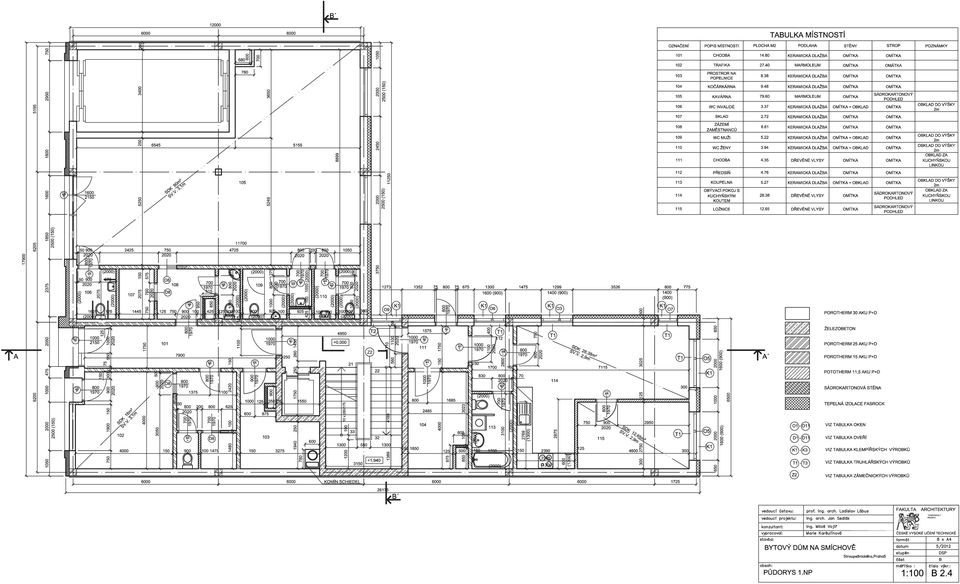

3 B ARCHITEKTONICKO-STAVEBNÍ ÁST OBSAH B 1 TECHNICKÁ ZPRÁVA B 2 VÝKRESOVÁ ÁST B 2.1 Koordinaní situace B 2.2 Pdorys základ B 2.3 Pdorys 1.PP B 2.4 Pdorys 1.NP B 2.5 Pdorys 2.NP B 2.6 Pdorys 6.NP B 2.7 Stecha B 2.8 ez A A B 2.9 ez B - B B 2.10 Pohled západní B 2.11 Pohled severní B 2.12 Pohled východní B 3 SKLADBY B 3.1 B 3.2 B 3.3 B 4 DETAILY B 4.1 B 4.2 B 4.3 B 4.4 B 4.5 B 4.6 B 5 TABULKY B 5.1 B 5.2 B 5.3 B 5.4 B 5.5 Skladby stech Skladby podlah Skladby stn Detail atiky Detail vstupu na terasu Detail vstupu na balkón Detail nadraží okna Detail okenního parapetu Detail pechodu interiéru a exteriéru Tabulka oken Tabulka dveí Tabulka klempíských výrobk Tabulka zámenických výrobk Tabulka truhláských výrobk B 1 TECHNICKÁ ZPRÁVA ÚEL OBJEKTU Jedná se o polyfunkní objekt s pevládající bytovou funkcí. V 1.NP se nachází kavárna a trafika a v dalších podlažích jsou byty o velikosti 3+KK a 2+KK. Objekt je také vybaven hromadnými garážemi v 1.PP. DOPRAVNÍ EŠENÍ VETN EŠENÍ DOPRAVY V KLIDU Objetk je navržen do proluky v ulici Stroupežnického z které je také pistupný. Z této ulice je navržen vstup do domu a také vjezd do garáží. Ulice je s obousmrným provozem a pruhy pro parkování na obou stranách ulice. URBANISTICKÉ A ARCHITEKTONICKÉ EŠENÍ Hlavní myšlenkou návrhu bylo zalenní domu do okolní zástavby tak aby byl pívtivý k ulici. Pdorysným tvarem L navazuje na vedlejší dm stejného pdorysu, ale zrcadlov obráceného. Úelem bylo navrhnout funkní byty a pízemí vnovat veejnosti. V prvním podlaží nejsou pekonávány žádné výškové úrovn proto je kavárna i trafika pístupná osobám s omezenou schopností pohybu a pro poteby nájemník domu je navržen výtah náležitých rozmr. KONSTRUKNÍ A TECHNICKÉ EŠENÍ STAVBY Zpsob založení objektu s ohledem na výsledky geologického a hydrogeologického przkumu Stavba je založena na základové desce z vodostavebného betonu tloušky 600 mm. Ped betonováním desky bude proveden podkladní beton tl. 100 mm a na nj bude vybetonována základová deska. Nosná konstrukce (svislé a vodorovné nosné konstrukce) Byl navržen monolitický sloupový systém kombinovaný se stnovým. Tento systém byl zvolen pro možnost vtších rozpon a z dvodu vysoké trvanlivosti, vysoké pevnosti v tahu i tlaku a snadné realizaci. Vertikální komunikace Jako vertikální komunikace spojující všechna nadzemní a podzemní podlaží slouží schodišt navržené stejn jako nosný systém budovy z monolitického betonu. Jako povrchová úprava podest stupnic a podstupnic je zvolena keramická dlažba stejného barevného odstínu jako fasádní obklad. Vedle schodišt je navržen osobní výtah Schindler 330, který spluje požadavky na vzhled a svojí prostorností i požadavky na pepravu osob s omezenou schopností pohybu. Další vertikální komunikaci tvoí autovýtah Krenotech Standart v prjezdném provední, který byl navržen pro dopravu automobil do podzemních garáží v první ad z dvodu úspory místa. Obvodový pláš Vtší ást obvodového plášt je tvoena mechanicky kotvenou tepelnou izolací z minerálních vlny, na kterou je nanesena tenkovrstvá silikonová omítka bílé barvy. Uliní fasáda (tj. Západní) prvního podlaží je obložena keramickým obkladem o rozmrech 450 x 900.Stejný obklad formátu x600 mm je použit i k vytvoení šambrán okolo otvor v uliní fasád. Plasticity je dosaženo vtší tlouškou izolaní vrstvy (viz výkres B 2.10 a detaily B 4.5 B 4.7).

4 Fasáda ustupující ásti šestého podlaží je tvoena nekontaktním provtrávaným pláštm, který se skládá z tepelné izolace z minerálních desek, vduchové mezery a keramického obkladu o rozmrech 600 x 1200mm, který pipevnn na rošt z T-profil kotvených do obvodové konstrukce. Stešní pláš Celý objekt je zastešen rznými druhy plochých stech, jejíž nosnou konstrukci tvoí železobetonová monolitická desta tloušky 200 mm a hydroizolaní vrstva bude tvoena foliovou hydroizolací Fatrafol. Voda ze stech je odvádna pomocí vnitního vpustí do jednotné kanalizaní stoky. Nad šestým ustoupeným podlažím se navržena nepochozí stešní skladba se spádovými klíny z tepelné izolace Rockfall. Na tepelnou izolaci je položena hydroizolace, která je zatžkána praným íním kamenivem v tloušce 50 mm. Nad východním kídlem budovy, je navržena pochozí stecha opt se spádovými klíny z tepelné izolace. Nášlapnou vrstvu tvoí mrazuvzdorná keramická dlažba tl.20mm na podložkách. Stejná skladba je navržena na terase ustupujícího podlaží. Na balkonech tvoí spádovou vrstvu betonová mazanina a nášlapná vrstva je tvoena keramickou dlažbou. Poslední a nejrozsáhlejší je stecha kryjící podzemní garáže. Zde tvoí stešní pláš inverzní stecha se spádovou vrstvou z keramzit betonu a tepelnou izolací z extrudovaného polystyrenu. ást pochozí vrstvy je opt tvoena exteriérovou dlažbou na výškov nastavitelných podložkách a na druhou ást je navržen trávník. Proto inverzní skladba bude doplnna o filtraní a drenážní tvarovku z pnových plast a vegetaní substrát. Dlící konstrukce Vnitní nenosné prvky jsou vyzdívány z tvárnic Porotherm. Mezibytové píky jsou tloušky 250 mm z tvárnic Porotherm 240 AKU P+D. Dlící píky uvnit byt jsou pak tloušky 150 z prvk Porotherm 140 AKU P+D. Doplkové konstrukce Klempíské prvky budou vyrobeny z titanzinku. Detailnjší popis je uveden v tabulce B 5.3. v tabulce B 5.4. jsou popsány truhláské výrobky tj. vnitní parapety. TEPELN TECHNICKÉ VLASTNOSTI A HYDROIZOLACE Všechny konstrukce splují minimální požadavky na souinitel prostupu tepla. Obvodová konstrukce je zateplena minenální vatou tl. 150mm. Stešní systém je zateplený tepelnou izolací Rockfall a nad garážemi je použita izolace z extrudovaného polystyrenu Styrodur. V podlahách je navržena akroejová izolace Rockwool o minimální tloušce 30mm Hydroizolace spodní stavby je zajištna použitím vodostavebného betonu. Na nepochozí steše i na pochozí terase je navržena foliová hydroizolace. Balkony jsou izolovány proti vod pomocí hydroizolaní strky Cemix a na steše garáží je použita obrácená skladba s použitím foliové hydorizolace a extrudovaného polystyrenu. VLIV STAVBY A JEJÍHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTEDÍ A EŠENÍ PÍPADNÝCH NEGATIVNÍCH ÚINK Prbh prací pi realizaci by neml ohrožovat životní prostedí stejn tak jako následné užívání objektu. Podhledové konstrukce Ve vtšin místností je navržen sádrokartonový podhled od firmy Knauf, který je zavšen na kovové konstrukci. Podhledy jsou zde zvoleny z estetických dvod aby zakryly prvlaky stropní konstrukce a také v nich bude vedena elektroinstalace svtelných rozvod a nkteré rozvody TZB. Skladby podlah V celém objektu jsou navrženy tžké plovoucí podlahy s akustickou izolací Rockwool, roznášecí vrstvou z betonové mazaniny a nášlapnou vrstvou zvolenou dle poteb místnosti. V kavárn a trafice je navržena litá epoxidová strka. Na schodišti, v koárkárn a místnosti urené pro popenice je keramická dlažba. Keramická dlažba je zvolena i do pedsíní, koupelen a na záchod. V obytných místnostech tvoí nášlapnou vrstvu devné vlysy. Povrchové úpravy konstrukcí Z velké ásti budou stny opateny omítkou. V koupelnách a na záchodech je keramický obklad do výšky 2m. Keramický obklad je také navržen do prostoru kuchyských kout do výšky 1,35m. Výpln otvor Okenní otvory budou vyplnny okny zasklenými izolaním dvojsklem s devohliníkovými rámy, které budou osazena hliníkovým opláštním smrem do exteriéru a do interiéru bude smovat pocitov píjemnjší devná ást rámu. Vnjší oplechování je titanzinkové a vnitní paraper je devný. Interiérové dvee jsou devné otvíravé nebo posuvné s obložkovou zárubní. Bižší specifikace výplových otvor je uvedena v tabulkách B 5.1 a B 5.2.

5 stávající situace KLICPEROVA STROUPEŽNICKÉHO OSTROVSKÉHO navržený objekt hranice pozemku bytový dům 1. vedení VN plynovod kanalizace vodovod 1. BYTOVÝ DŮM 6NP, 1PP FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ B 2.1 1:500 KOORDINAČNÍ SITUACE

6 A B C D ,400-4,000-3,400-4,000-4,460-4,760-3,400-4,000-4,800-5,100-4,000-4, ,400-4,000-5,100-4,000-3,400-4,760 Dz , FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 VODOSTAVEBNÝ BETON ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ Dz ZÁKLADOVÁ DESKA BYTOVÝ DŮM NA SMÍCHOVĚ VÝKRES ZÁKLADŮ 1:100 C 3.1

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22 C STATICKÁ ÁST STAVBA: Bytový dm na Smíchov MÍSTO STAVBY: Stroupežnického, Praha 5 VYPRACOVALA: Marie Karšulínová OBSAH C 1 TECHNICKÁ ZPRÁVA C 2 VÝPOTY C 3 VÝKRESOVÁ DOKUMENTACE PODKLADY A NORMY C 3.1 Výkres základ 1:100 C 3.2 Výkres tvaru typické podlaží 1:100 C 3.3 Výkres tvaru 1.PP 1:100 Nosné konstrukce I, Základy navrhování nosných konstrukcí: Doc. ing. KarelLorenz, CsC., skriptum VUT 2006 Nosné konstrukce I, Konstrukce pozemních staveb 10: prof. ing. Petr Hájek,CsC. a kolektiv, skriptum FSv VUT 2002 SN EN : Navrhování betonových konstukcí SN EN : Zatížení konstrukcí C 1 Technická zpráva 1. Popis objektu Objekt je navržen do proluky v ulici Sroupežnického v Praze 5 na Smíchov. Jedná se o polyfunkní dm s pevažující bytovou funkcí. Objekt má 6 nadzemních a jedno podzemní podlaží. V podzemním podlaží, které se nachází pod celou parcelou je umístno hromadné parkování, místnost pro technické zázemí a sklepy pro obyvatele domu. V prvním podlaží se nachází kavárna, trafika, vjezd do garáží a vstupní prostory domu, na které navazuje koárkárna, sklad odpadk, vetikální komunikace a jeden byt vleikosti 2+KK. V 2. až 5. podlaží se nacházejí byty. Vždy ti byty na podlaží, dva o velikosti 3+KK a jeden 2+KK. Šesté podlaží je ustoupené a východní kídlo je využito jako terasa, proto se zde nachází jen dva byty o velikosti 3+KK a 2+KK. 2. Základy 2.1. Geologické pomry Dle geologických map se na stavební parcele nachází nezpevnný sediment (navážka). Podrobný rozbor bude proveden pi dalším stupni projektové dokumentace Základové konstrukce Objekt je založen na základové desce o tloušce 600mm z vodostavebného betonu. Základová spára je v hloubce 4m pod úrovní terénu. Výtahové šachty jsou založeny na desce tloušky mm. Vzhledem k rzným hloubkovým úrovním základ sousedních budov je nutné tyto základy podchytit. Sousední objekt.p. 529 má základovou spáru v hloubce 1800mm bude podchycen tryskovou injektáží. Druhý sousední dm.p.493 má základovou spáru v hloubce 6500mm. Proto injektáž použijeme pod navrhovaný objekt aby se základy dostaly na stejnou úrove. 3. Nosná konstrukce Byl navržen monolitický sloupový systém kombinovaný se stnovým. Tento systém byl zvolen pro možnost vtších rozpon a z dvodu vysoké trvanlivosti, vysoké pevnosti v tahu i tlaku a snadné realizaci Materiál Beton C 25/30 Ocel Vodorovné konstrukce Stropní konstrukce je tvoena dvousmrn pnutou železobetonovou deskou tl. 200 vyztuženou prvlaky a vetknuty po celém obvodu. Výška prvlaku je 550mm a šíka pro lepší návaznost na sloupy byla zvolena mm Svislé nosné konstrukce Svislé nosné konstrukce jsou tvoeny železobetonovými sloupy o rozmrech x mm. Na základ výpot byla navržena ocelová výztuž o prmru 32mm viz. výpoty. Sloupy jsou doplnny v suterénu o nosné obvodové stny tl. mm a nosné stny tl. 250 mm, do kterých jsou vetknuta železobetonová schodišová ramena. Šachty pro výtahy jsou také tvoeny železobetonovými stnami tl. 250 mm.

23 9: 9: 9:! " # $%& '! ()%#) # ' # * +#(,! " "(- '!.,!// /!/!"#$% # %+%012 */! ' * ( "(-$ * $ # / -$ 0( 34! & <9: 9: 9: (0)( *,' ( $%0" ' *' # ' *' ' " $%& ' #(( # ', +#(,! '!.,'! *!,!"#$% + )# +% ) '( 5""567 '!,!* //, &)*+, -+ # 0+( %% ( %% ; 8( 8( " " " " 7%$% $ ; 7%$% $ ; ("( ("( " " ("( 7%$% $ ; 9: 9:, '' # %+%# 0+( %4 /!!,. *!"# '() * $%& #+,!!! ' ( $%& #+, " "#!! $% "# "&'!!! ( $%& #+, " "#! $% "#! "&'!!!

24 %.- &%& * ) +, %,&&- ** )!!"#$%$&% #'(!!&!/ )!! $ %! """ #"!!! #" $ ## #!! % "" $! *+,-./0).230 $: 11 &11&,, & "# %.- 1, 456#4789 "! #" "" #!! "" $!" #! &'! " $ $%&%! % %! "!"!#!" % %(!! #" $! "# '! &'!!! ( % "" "" $ ""!" )%!#!

25 A B C D ,400-4,000-3,400-4,000-4,460-4,760-3,400-4,000-4,800-5,100-4,000-4, ,400-4,000-5,100-4,000-3,400-4,760 Dz , FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 VODOSTAVEBNÝ BETON ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ Dz ZÁKLADOVÁ DESKA BYTOVÝ DŮM NA SMÍCHOVĚ VÝKRES ZÁKLADŮ 1:100 C 3.1

26 FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ 1:100 VÝKRES TVARU 2.NP D1 D D2 D D2 D3 D4 D A B C D +3,750 +3,550 +3,750 +3,550 +3,050 +3,750 +3, ,050 +3, ,200 +3,750 +3,550 C 3.2

27 - 0,700-0, D6 D6 D6 D1 D D D7-0,1050-0,700-0, , ,100-0,500-0,500 D ,500 D ,500-0,500 D5 D , , - 0, - 0,700-0,700-0,700-0, A B C D 1-0,700-0,700-0,650-0,1050-0,1050-0,1050-0, D2 D2 D ,700-0, , , , - 0,700-0, , , - 0, D5 D5 D5 D2 D3 D4 D FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ C 3.3 1:100 VÝKRES TVARU 1.PP

28 D TECHNICKÉ ZAÍZENÍ BUDOVY STAVBA: Bytový dm na Smíchov MÍSTO STAVBY: Stroupežnického, Praha 5 VYPRACOVALA: Marie Karšulínová OBSAH D 1 TECHNICKÁ ZPRÁVA 1.1 Vodovod 1.2 Elektrika 1.3 Plynovoc 1.4 Vytápení 1.5 Kanalizace 1.6 Bytové vtrání 1.7 Vzduchotechnika 1.8. Hromosvod D 2 VÝKRESOVÁ DOKUMENTACE D 2.1 Koordinaní situace 1:500 D 2.2 Pdorys 1.PP 1:100 D 2.3 Pdorys 1.NP 1:100 D 2.4 Pdorys 2.NP 1:100 D 2.5 Pdorys 6.NP 1:100 D1 Technická zpráva 1.1. Vodovod Vnitní vodovod je napojen pomocí plastové vodovodní pípojky DN 50 délky 3560 m na veejný vodovodní ád, který probíhá pod chodníkem v ulici Stroupežnického. Vodomrná soustava je umístna v 1.PP. Odtud je vedena do kotelny, kde je centráln pipravována teplá voda. Vnitní vodovod je navržen z plastového potrubí, potrubí je izolováno izolací Mirelon Pro v tloušce 9mm. Ležaté rozvody jsou vedeny v 1.PP pod stropní konstrukcí. Kompenzace délkové roztažnosti je zajištna trasou rozvod (popípad vložením kompenzátor). Stoupací rozvody DN 32 jsou vedeny v instalaních šachtách. Pipojovací potrubí je vedeno v drážkách ve zdi. Uzavírací armatury jsou navrženy kulovými ventily znaky Herz, vypouštcí armatury jsou umístny v koupelnách, kuchyních a na WC Elektrika Objekt je zásobován z veejné sít, která je vedna pod chodníkem v ulici Stroupežnického. Od odboky z veejné sít je navrženo kabelové vedení do objektu, kde je zízena pípojková skí s elektromrem a s hlavním domovním jistiem. Pípojková skí se nachází za dvemi hlavního vstupu. Odtud je vedena elektroinstalace ke stoupacímu vedení, na kterém je v každém podlaží napojena patrová rozvodnice, ve které jsou umístny elektromry byt a provoz v daném pate. Od té je pak vedena istalace k podružným pozvodnicím, jednotlivých provoz a byt. Hlavní vedení je navrženo zasekané pod omítkou, svtelné a zásuvkové obvody za podružnými rozvadi jsou vedeny také pod omítkou nebo v podhledu. 1.3 Plynovod Vnitní plynovod je napojen nízkotlakou plynovodní pípojkou na nízkotlaký uliní ád. Pípojka je navržena z ocele a je vedena ve sklonu 0.5% k hlavnímu vedení. HUP je umístn v objektu v 1.PP, stejn jako plynomr. Plyn je veden pouze do kotelny v 1.PP. Vnitní rozvod je navržen z ocele. Pi prostupu konstrukcemi je vedení vkládáno do plynotsných chrániek. 1.4 Vytápní Objekt je vytápn teplovodním otopným systémem s teplotním spádem otopné vody 55/45 C. Jako ztroj tepla je navržen plynový kotel, který souasn s vytápním objektu zajištuje i ohev teplé vody. Kotel je umístn v 1.PP v koteln. Otopná soustava je navržena jako dvoutrubková s dolním rozvodem ležatého potrubí. Trubní rozvod je veden pevážn v podlahách a voln. Do prostoru kavárny v 1.NP jsou navrženy podlahové konvektory. Desková otopná tlesa jsou navržena do obývacích pokoj, ložnic a pokoj. Do koupelen jsou navrženy otopné žebíky. Jako zabezpeovací zaízení je navržena uzavená expanzní nádoba, která je umístna vedle kotle. Odvzdušnní soustavy je navrženo na otopných tlesech. Spaliny jsou odvádny komínem Schiedel, který je umístn uvnit dispozice. Prostor kde je umístn kotel je vtrán pomocí vzduchotechnického zaízení.

29 1.5 Kanalizace Objekt je napojen na jednotnou veejnou stokovou sí probíhající pod komunikací v ulici Stroupežnického. Jsou provedeny dv kanalizaní pípojky, jedna pro splaškovou a druhá pro dešovou odpadní vodu. Kanalizaní pípojka je navržena z PVC, DN 200. Odvodnní stech je ešeno vnitním systémem odvodnní. Vpusn jsou prmru 100mm Charakteristika vnitních rozvod: Pipojovací potrubí je z PVC. Vedeno drážkou ve zdi se sklonem 1%. Odpadní splaškové a dešové potrubí je navrženo z PVC, DN 100 vedeno ve stoupakách. Vtrání splaškového odpadního potrubí je provedeno prodloužením odpadního splaškového potrubí 500 mm nad úrove stechy. Svodné potrubí z PVC je vedeno v 1.PP pod stropní konstrukcí se sklonem 2% smrem k ulinímu ádu. 1.6 Bytové vtrání Vetšina místností je vtrána pirozen okny. Odvtrání hygienických zaínení je navrženo podtlakovým systémem. Stoupací potrubí je vedeno v instalaních šachtách a je vyvedeno nad stechu. Odvtrání koupelny a WC je navrženo pes mížku do samostatného kruhového potrubí, které je umístno v podhledu a vyúsuje nad stechu. Digesto nad sporákem je napojena na samostatné kruhové potrubí, které je vedeno v podhledu a zaúsuje se do samostatného svislého potrubí, vyvedeného nad stechu. 1.7 Vzduchotechnika Podzemní patro s garážemi a kavárna v 1.NP je vtrán pomocí centrální vzduchotechniky. Vzduchotechnická jednotka je umístna v 1.PP ve strojovn vzduchotechniky. Do jednotky je z exteriéru pivádn vzduch pomocí potrubí vedeného pod stropní konstrukcí v 1.PP. Vzduch do interiéru je distribuován vzduchotechnickým potrubím z pomoci ventilátoru. Vzduchotechnické potrubí je navrženo obdélníkového z pozinkovaného plechu. Pívodní potrubí je vedeno pod stropem. Jako výdechový a nasávací prvek jsou zvoleny vyústky, které jsou umístny v pívodním vzduchovodu zboku a u nasávacího potrubí ve spodní ásti. Odsátý vzduch je odvádn samostatným potrubím zpt do exteriéru. 1.8.Hromosvod Ochrana objektu ped výboji blesku je navržena dle SN Na steše objektu je vytvoena jímací soustava, jejiž svody budou pipojeny pes zkušební svorkovnici k zemnii.

30 stávající situace KLICPEROVA STROUPEŽNICKÉHO OSTROVSKÉHO navržený objekt hranice pozemku bytový dům 1. vedení VN plynovod kanalizace vodovod 1. BYTOVÝ DŮM 6NP, 1PP FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ D 2.1 1:500 KOORDINAČNÍ SITUACE

31

32

33

34

35 E REALIZACE STAVEB E 1 Technická zpráva 1. Popis objektu Do proluky v ulici Stroupežnického v Praze 5 na Smíchov je navržen polyfunkní dm s pevažující bytovou funkcí. STAVBA: Bytový dm na Smíchov MÍSTO STAVBY: Stroupežnického, Praha 5 VYPRACOVALA: Marie Karšulínová OBSAH E 1 TECHNICKÁ ZPRÁVA 1. Popis objektu 2.Popis základní charakteristíky staveništ 3. Návrh postupu výstaby ešeného pozemního objektu 4. Návrh zvedacího prostedku 5. Návrh výrobních montážních a skladovacích ploch pro technologickou etapu zemní konstrukce, hrubá spodní a vrchní stavba 6. Návrh na opatení na bezpenost a ochranu zdraví na staveništi pi provádní jednotlivých inností 7. Návrh na ochranu životního prostedí bhem výstavby na staveništi E 2 VÝKRESOVÁ DOKUMENTACE PODKLADY E 3.1 Staveništní sitace 1:500 E 3.2 ez jeábem 1:200 Naízení vlády: 362/2005 Sb. 591/2006 Sb. Objekt má 6 nadzemních a jedno podzemní podlaží. V podzemním podlaží, které se nachází pod celou parcelou je umístno spolené parkování, místnost pro technické zázemí a sklepy pro obyvatele domu. V prvním podlaží se nachází kavárna, trafika, vjezd do garáží a vstupní prostory domu, na které navazuje koárkárna, sklad odpadk, vertikální komunikace a jeden byt velikosti 2+KK. V 2. až 5. podlaží se nacházejí byty. Vždy ti byty na podlaží, dva o velikosti 3+KK a jeden 2+KK. Šesté podlaží je ustoupené, ást stechy je využita jako terasa, proto se zde nachází jen dva byty o velikosti 3+KK a 2+KK. Konstrukní systém stavby je kombinovaný. Sloupový železobetonový monolitický systém v kombinaci s monolitickými nosnými stnami. Budova má plochou stechu, která je zásti pochozí. 2. Popis základní charakteristiky staveništ Parcela v proluce o rozloze 756m 2 se nachází v ulici Stoupežnického v Praze 5 na Smíchov. V této ulici je obousmrná doprava a na obou stranách ulice se nachází pruh pro parkování. Pro poteby staveništ bude zábrána i ást ulice a provoz bude za pomocí dopravního znaení zúžen do jednoho jízdního pruhu. Pod pozemkem se nachází stanice metra B Andl. Metro je v dostatené hloubce, proto jeho ochranné pásmo nezasahuje do staveništ. V souasné dob je rovinný pozemek využívám jako parkovišt s vjezdem z ulice Stroupežnického. Tento vjezd bude sloužit jako vjezd na staveništ a bude opaten znakami pozor výjezd ze stavby. Všechny inženýrské sít (kanalizace, plynovod, vodovod, elektrické vedení, silnoproud a slaboproud) jsou vedeny pod chodníkem a vozovkou v ulici Stroupežnického. Bhem stavby nebudou narušena ochranná pásma tchto instalací. Pozemek se dále nachází v ochranném pásmu Pražské památkové rezervace (Mstská památková zóna Smíchov) a také je na tomto území zákaz výškových staveb, který stejn jako ostatní ochranná pásma nebude porušen. 3. Návrh postupu výstavby ešeného pozemního objektu Zemní konstrukce Vzhledem k tomu, že má objekt jedno podzemní podlaží se základovou spárou v hloubce 4,0m bude vyhloubena stavební jáma 100mm pod úrove základové spáry pro vytvoení podkladního betonu. Vytžená zemina bude odvezena na skládku. Zpsob zajištní a tvar stavební jámy Objekt je navržen do proluky, má jedno podzemní podlaží a nachází se pozemku s nezpevnným sedimentem a navážkou. Stavební jáma je obdélníkového pudorysu o rozmrech 45 m x 18,0 m. Jáma bude zajištna záporovým pažením viz. výkresová dokumentace. Vzhledem k tomu, že sousední objekt.p. 529 má základovou spáru v hloubce 1800mm bude podchycen tryskovou injektáží. Druhý sousední dm.p. 493 má základovou spáru v hloubce 6500mm. Proto injektáž použijeme i na druhé stran aby se základy dostaly na stejnou úrove.

36 Základové konstrukce stavba je založena na základové desce z vodostavebného betonu tloušky 600 mm. Ped betonováním desky bude proveden podkladní beton tl. 100 mm a na nj bude vybetonována základová deska. Hrubá spodní stavba Svislé nosné konstrukce Svislé prvky jsou tvoeny suteréními obvodovými stnami tl. mm betonovány spolen se základovou deskou. Dále je kostrukce dopln o velikosti x mm. Bude použito bednní Doka Framax a betonáž bude probíhat pomocí jeábu s násypným košem. Vodorovné nosné konstrukce Nad suterénem je monolitická obousmrn pnutá železobetonová deska. Bude použito bednní Doka Framax a betonáž bude probíhat ve tech etapách za pomoci erpadla. Hrubá vrchní staba Svislé nosné konstrukce Nosné stny tloušky 250mm a sloupy o velikosti xmm jsou železobetonové monolitické. Do bednní Doka Framax bude probíhat betonáž pomocí jeábu s násypným košem. Vodorovné nosné konstrukce Vodorovná nosná konstrukce bude ve všech nadzemních podlažích provedena jako železobetonová obousmrn pnutá deska. Tlouška desky je 200mm. Beton bude na staveništ dopraven automixem a betonáž bude probíhat za pomoci erpadla. Obvodový pláš Objekt je z velké ásti opaten štukovou omítkou. Výjimku tvoí parter uliní fasády, který je obložen keramickými deskami o rozmrech 900x450mm. Stejné desky tvoí také obklad šestého ustupujícího podlaží a zvýraznní oken. Zastešení objektu Východní kídlo objektu je zastešeno pochozí plochou stechou. Zbytek objektu má plochou stechu nepochozí. Hrubé vnitní konstrukce Mezibytové píky tl. 250 mm jsou navrženy z tvárnic Porotherm 25 AKU P+D. Nenosné dlící píky tl. 125 mm jsou navrženy z tvárnic Porotherm 11,5 AKU P+D. Dokonovací konstrukce Omítky, obklady, nátry Podhledy, nášlapné vrstvy podlah Kompletace Montáž a osazení prvk TZB Truhláské a zámenické konstrukce 4. Návrh zvedacího prostedku Jako zvedací prostedek bude požit vžový jeáb, kterým bude na stavbu dopravovat bednní, ocelovou výztuž, palety s cihelnými tvarovkami Porotherm a beton v násypném koši na betonáž sloup a obvodových stn. Ocelová výztuž v balících max. po 1000kg Tvarovky Porotherm AKU P+D paleta o hmotnosti 1335kg Koš na beton o objemu 1m 3 340kg Hmotnost betonu 2700kg/ m 3 Nejvtší hmotnost bemene kg = 3040kg Nutný polomr pro manipulaci s násypným košem je 22,5m Navrhnu jeáb od firmy Liebherr Flat-Top 71 EC-B5 Maximální výška 45,4m Maximální zatížení 5000kg Maximální pední dosah 50m Pi vyložení 22,5m má nosnost 3450kg 5. Návrh výrobních montážních a skladovacích ploch pro technologickou etapu zemní konstrukce, hrubá spodní a vrchní stavba Skladování bednní Bednní bude skladováno na volné skládce. Je navrženo bednní Doka Framax pro bednní stn a tvercových sloup. Pro zajištní bezpenosti práce jsou bžné panely doplnny pracovní lávkou, žebíkovým výstupem a zábradlím. Bednní pro stny bude mít rozmr maximáln 3 x 2700mm.Sloupové bednní se skládá z prvk o rozmrech 900 x 3 mm. plocha sloupového bednní pro 1 zábr 8 sloup x 4 kusy bednících prvk 32 bednících desek o rozmru 900x3 Plocha pro skladování: 3x2500mm Pro betonáž stropních desek je navržen systém bednní Doka Eurex. Budou použity betonáské desky, tl. 21 mm a rozmru 0x1000 mm a 0 x 500 mm. Systémové nosníky mají délku max mm. Pod nimi budou rozmístny podpory s nastavitelnou výškou 1970 až 3500mm. plocha bednní stropní desky pro 1. zábr (180m2) 54 desek 0x1000m a 12 desek 0x500mm 90 podpr výšky 1970mm a 90 nosník délky 2650 Plocha pro skladování desek: 2x0 Plocha pro skladování podpr a nosník: 2500x2500 Skladování betonu Betonovou smr budou na staveništ dovážet automixy. Po pivezení betonu na staveništ bude sms ihned použita. Skladování výztuže Ocelová výztuž bude dodána v pedepsaných délkách. Ocel se dopraví na stavbu nákladním vozem. Maximální délka prutu je 7,5 m. Je poítáno se skladováním kari sítí o rozmrech 2 x 3 m. Plocha pro skladování: 10100x0mm 6. Návrh na opatení na bezpenost a ochranu zdraví na staveništi pi provádní jednotlivých inností Všechny práce na staveništi musí být provádny v souladu se zákonem. 309/2005 Sb. a naízením vlády. 362/2005 Sb. a. 591/2006 Sb. 1. Staveništ bude souvisle neprhledn ohrazeno do výšky 1,8m aby byl zabránn vstup nepovolaným osobám.

37 2. Staveništ zasahuje na chodník a pilehnou komunikaci, na kterou také probíhá vjezd a výjezd na stavbu, proto bude toto místo ádn oznaeno dopravními znakami pozor výjezd ze staveništ. Stejn tak budou opateny vstupy na staveništ znakou nepovoleným vstup zakázán. 3. Materiály, stroje, dopravní prostedky a bemena pi doprav a manipulaci na staveništi nesmí ohrozit bezpenost a zdraví fyzických osob zdržujících se na staveništi, popípad v jeho bezprostední blízkosti. Mimo prostor staveništ je zákaz manipulace jeábem. Pi návrhu jeábu byla navržena bezpenostní výška 0,5 m nad úrovní posledního podlaží. Zhotovitel stanoví požadavky na organizaci práce a pracovní postupy. Pracovníci musí být ádn proškoleni a mají povinnost používat ochranné pomcky. 4.Pokud volná hloubka pod pracovištm pesahuje 1,5m bude opateno zábradlím, které se skládá alespo z horní tye (madla) a zarážky u podlahy(ochranné lišty) o výšce minimáln 0,15 m. Je-li výška podlahy nad okolní úrovní vtší než 2 m, musí být prostor mezi horní tyí (madlem) a zarážkou u podlahy zajištn proti propadnutí osob osazením jedné nebo více stedních tyí, pípadn jiné vhodné výpln, s ohledem na místní a provozní podmínky. Za dostatenou se považuje výška horní tye (madla) nejmén 1,1 m nad podlahou. Pi betonáži sloup je navrženo bednní, které je opateno pracovní lávkou a žebíkovým výstupem se zábradlím. 5. Pi pracích, u kterých nelze zajistit bezpenost práce ochrannou konstrukcí budou pracovníci používat osobní zajištní tj. bezpený postroj - bezpenostní jistící lano - karabiny nebo spojovací konektory - kotvicí bod. 6. Každá osoba musí být pi pohybu po staveništi vybavena ochrannou pilbou a reflexním pracovním odvem nebo vestou. Výškové práce nesmjí být provádny jednotlivcem bez trvalého dozoru. 7. Bude zajištno aby otvory v podlaze a terénní prohlubn, jejichž pdorysné rozmry ve všech smrech pesahují 0,25 m, byly bezprostedn po jejich vzniku zakryty poklopy o odpovídající únosnosti zajištnými proti posunutí nebo aby volné okraje otvor byly zajištny technickým prostedkem ochrany proti pádu, napíklad zábradlím nebo ohrazením. Zajištny proti vypadnutí osob nemusí být otvory ve stnách, jejichž dolní okraj je výše než 1,1 m nad podlahou, a otvory ve stnách o šíce menší než 0,3 m a výšce menší než 0,75 m. 7. Návrh na ochranu životního prostedí bhem výstavby na staveništi Pi provádní zemních prací nesmí dojít ke zneištní životního prostedí ani k nadmrné hlukové zátži obyvatel v dané lokalit. Ochrana ped hlukem: práce na staveništi budou probíhat od 7:00 do 21:00. Pro dopravu budou použity kvalitní automobily, které vyhovují pípustné hladin akustického hluku a motor bude udržován v chodu jen po nezbytn dlouhou dobu. Používány budou kompresory urené pro mstskou zástavbu, které mají menší hlunost. Ochrana ped prachem: píjezdová cesta na staveništ bude zpevnna. Zneištní komunikací: ped výjezdem ze staveništ budou automobily mechanicky oištny. Pípadné zneištní komunikace bude okamžit odstranno. Ochrana proti zneišování pozemních a povrchových vod a kanalizací: pi používání stavebních stroj je nutné pedcházet kontaminaci pdy a vody ropnými látkami. Technický stav stroj bude pravideln kontrolován. Pohonné hmoty budou skladovány v uzavených nádobách na podkladu zabraujícím prsaku. Místo doplování pohonných hmot bude taktéž z materiálu zamezujícího prsaku. Proti prsaku musí být odolná i plocha urená k ošetování bednní. Nakládání s odpady: odpadní materiál ze stavby bude skladován v kontejneru, který bude pravideln vyvážen na skládku. Odpadní beton bude odvezen zpt do betonárny. Toxický odpad - nádoby od ropných produkt, olej, zbytky tmel a jiných chemikálií - bude odvážen na skládku toxického odpadu.

38 KLICPEROVA STROUPEŽNICKÉHO BYTOVÝ DŮM 6NP, 1PP NUTNÉ VYLOŽENÍ 22,5m vedení VN plynovod kanalizace vodovod stávající situace navržený objekt hranice pozemku bytový dům záporové pažení oplocení pozemku zákaz manipulace s břemenem skladování nosníků a podpěr skladování bednících desek skladování bednících prvků sloupů skladování kari sítí 6 skladování výztuže vjezd na stavbu výjezd ze stavby FAKULTA ARCHITEKTURY OSTROVSKÉHO THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ STAVENIŠTNÍ SITUACE 1:500 E 2.1

39 FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ +15, , ,650 +9, ,650 +3,750 +0,000-3,400 22,5m 3450kg E 2.1 1:200 STAVENIŠTNÍ SITUACE

40 F POŽÁRN BEZPENOSTNÍ EŠENÍ STAVBY NÁZEV STAVBY: Bytový dm na Smíchov MÍSTO STAVBY: Stroupežnického, Praha 5 VYPRACOVAL: OBSAH Marie Karšulínová F1 TECHNICKÁ ZPRÁVA POPIS OBJEKTU POŽÁRNÍ ÚSEKY,POÁRNÍ RIZIKO, STUPE POŽÁRNÍ BEZPENOSTI ÚNIKOVÉ CESTY ZAÍZENÍ PRO PROTIPOŽÁRNÍ ZÁSAH POŽÁRNÍ BEZPENOST GARÁŽÍ F2 VÝKRESOVÁ ÁST F2.1 SITUACE F2.2 POÁRNÍ USEKY 1.NP F.2.3 POŽÁRNÍ ÚSEKY 2.NP F2.5 POŽÁRNÍ ÚSEKY 6.NP PODKLADY PRO ZPRACOVÁNÍ SN Požární bezpenost staveb Obsazení objekt osobami (1997/07 + Z1 2002/10) SN Požární bezpenost staveb Budovy pro bydlení a ubytování (2010/09) POKORNÝ Marek. Požární bezpenost staveb Sylabus pro praktickou výuku. Verze 01_ Internetové stránky. [online]. lmut=cz&part=people&id=46 ZKRATKY POUŽÍVANÉ DÁLE V TEXTU PÚ = požární úsek, SPB = stupe požární bezpenosti, PO = požární odolnost, POP = požárn otevená plocha, PNP = požárn nebezpený prostor POPIS OBJEKTU Objekt je navržen do proluky v ulici Sroupežnického v Praze 5 na Smíchov. Jedná se o polyfunkní dm s pevažující bytovou funkcí. Objekt má 6 nadzemních a jedno podzemní podlaží. V podzemním podlaží, které se nachází pod celou parcelou je umístno hromadné parkování, místnost pro technické zázemí a sklepy pro obyvatele domu. V prvním podlaží se nachází kavárna, trafika, vjezd do garáží a vstupní prostory domu, na které navazuje koárkárna, sklad odpadk, vetikální komunikace a jeden byt velikosti 2+KK. V 2. až 5. podlaží se nacházejí byty. Vždy ti byty na podlaží, dva o velikosti 3+KK a jeden 2+KK. Šesté podlaží je ustoupené a východní kídlo je využito jako terasa, proto se zde nachází jen dva byty o velikosti 3+KK a 2+KK. Objekt je ešen jako monolitický skelet kombinovaný se stnovým systémem. Svislé nosné prvky jsou tvoeny železobenovými monolitickými sloupy o velikosti xmm a nosnými stnami tloušky 250mm. Vodorovné nosné konstrukce tvoí obousmrn pnuté železobetonové monolitické desky tl.200mm vyztužené po obvodu prvlaky. Píky jsou vyzdívány tvárnicemi Porotherm 250 AKU P+D (pro mezibytové píky) a ostatní bytové píky jsou tloušky 150 z tvárnic Porotherm 150 AKU P+D. Plochá stecha s vnitními vpustmi je nesena monolitickou deskou tloušky 200 mm. Spádová a souasn tepeln-izolaní vrstva je navržena ze spádových klínu Rockfall, na kterých je položena hydroizolaní félie chránná násypem z praného íního kameniva. Fasáda je zateplena deskami z minerálních vláken a posléze z velké ásti omítnuta. Pouze prelí domu je v úrovní prvního a šestého nadzemního podlaží obložena keramickými deskami. Požární výška objetku je 17,050 m Z požárního hlediska patí navržné konstrukce do skupiny DP1. Proto je objekt zaazen do skupiny neholavých konstruních systém. POŽÁRNÍ ÚSEKY, POŽÁRNÍ RIZIKO, STUPE POŽÁRNÍ BEZPENOSTI Objekt je rozdlen na 27 požárních úsek. V 1.NP je jedním poárním úsekem kavárna se zázemím, druhý je tvoen trafikou, koárkárnou a místností na popelnice, tetí potom tvoí byt. V NP je každý byt samostatným poárním úsekem, tj. 14 požárních usek. V PP jsou poární úseky dva jeden zahrnuje garážová stání, druhý technickou místnost. Mezi prbžné požární úseky patí schodišt a instalaní jádra, kterých je v objektu pt. Požární zatížení PÚ tvoených byty je pímo stanoveno SN na 40kg/m2, pro koárkárny je pv stanoveno na 15kg/m2 stejn tak jako hromadné garáže a CHÚC A. Požární úseky: technická místnost P

41 ÚNIKOVÉ CESTY hromadné garáže P kavárna N01.03 I trafika N01.04 prostor na popelnice N II koárkárna byty N II N III N III N III N III N III N III N III N III N III N III N III N III N III N III prbžné požární úseky Š01 P01/N06-III schodišt Š02 P01/N06-III Š03 P01/N06-III Š04 P01/N06-III Š05 P01/N05-III Š06 P01/N01-III 1-A P01.01/N06-II Z objektu vede jedna chránná úniková cesta typu A vtraná otvíravým oknem o ploše 2,05m2 v každém nadzemním podlaží. V podzemním podlaží je navrženo vzduchotechnické vtrání prostoru CHÚC. Tato CHÚC se svými 42m nepekrauje mezní délku 120m. V kritickém míst nástupu na schodišt je 1,2m, chodba je široká 1,8m a vstupní dvee mají šíku 1m. Dvee se otvírají ve smru úniku s výjimkou vstupních dveí do domu a byt. Obsazení osobami 1.PP garáže 19 stání osob 1.NP byt 1 2 osoby osoby 2.NP byt 1 4 osoby osob byt 2 4 osoby osob byt 3 2 osoby osoby 3.NP byt 1 4 osoby osob byt 2 4 osoby osob byt 3 2 osoby osoby 4.NP byt 1 4 osoby osob byt 2 4 osoby osob byt 3 2 osoby osoby 5.NP byt 1 4 osoby osob byt 2 4 osoby osob byt 3 2 osoby osoby 6.NP byt 1 4 osoby osob byt 2 4 osoby osob Kritické místo výstupu ze schodišt poet osob 72 souinitel evakuace 1,0 85 osob minimální poet osob v 1.únikovém pruhu 120 n = 72 x 1,0 / 120 = 0,6 n = 1 únikový pruh = 550mm šíka schodišového ramene 1200mm VYHOVUJE ZAÍZENÍ PRO PROTIPOŽÁRNÍ ZÁSAH Objekt je pístupný z ulice Stroupežnického, kde je obousmrný provoz. V této ulici je také podzemní požární hydrant osazený na vodovodním potrubí Penosné práškové hasící pístroje budou umístny na schodiští v každém podlaží a u hlavního domovního rozvade. V garážích budou umístny dva penosné pnové hasící pístroje. V každém byt bude instalován požární hlási splující požadavky SN EN POŽÁRNÍ BEZPENOST GARÁŽÍ Garáže jsou vestavné, hromadné a uzavené s 19 parkovacími místy. Budou zde parkovat motorová vozidla typu M1. Garáže obsahují jeden vjezd tvoený výtahem. Nejvzdálenjší místo od chánné únikové cesty je vzdáleno 28m a to spluje požadavky pro únikové vzdálenosti garáží s jedním smrem uníku, kde je požadovaná hodnota 30m. Vzhledem k uzavenosti garáží je navrženo sprinklerové SHZ.

42 stávající situace navržený objekt hranice pozemku STROUPEŽNICKÉHO EROVA 1. BYTOVÝ DŮM 6NP, 1PP bytový dům vedení VN plynovod kanalizace vodovod požárně nebezpečný prostor FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ 1:250 SITUACE

43 G INTERIÉR INTERIÉROVÝ PRVEK: Bar kavárny bytového domu na Smíchov MÍSTO STAVBY: Stroupežnického, Praha 5 VYPRACOVALA: Marie Karšulínová OBSAH G 1 TECHNICKÁ ZPRÁVA G 2 VÝKRESOVÁ ÁST G 2.1 Pdorys kavárny 1:100 G 2.2 Pdorys baru 1:20 G 2.3 ezy 1:20 G 2.4 Pohledy 1:20 G 2.5 Perspektiva G 1 TECHNICKÁ ZPRÁVA Do prostoru kavárny v bytovém dom na Smíchov byl navrhžen barový pult a zábaí. Barový pult Nosnou konstrukci barového pultu tvoí kostra vyrobená z jekl 50x50x2 mm. Tato svaovaná konstrukce je obložena devovláknitými deskami MDF tloušky 10 mm. Barový pult má dv úrovn. Hlavní pracovní plochu pro obsluhu ve výšce 900 mm a pro hosty ve výšce 1050 mm. Na tyto plochy je použita deska z umlého kamene Corian. Vnjší strana je obložena keramickým obkladem stejné barvy jako je obklad vnjší fasády domu. Na barovém pultu jsou také umístny chladící boxy na zmrzlinu a zákusky, mezi kterými se nachází pokladní pult. (viz schéma). Zábaí Zábaí je také navrženo z devovláknitých desek MDF s foliovou povrchovou úpravou. Zábaí se sklává z pracovní desky ve výšce 900mm, na které se bude nacházet kávovar. Pod touto pracovní deskou jsou úložné prostory ve form zásuvek a nad ní jsou zavšeny police jako další úložné lochy. Deska pracovní plochy je stejn jako na barovém pultu z Corianu a svislá plocha je obložena keramickým mozaikovým obkladem. Vedle této pracovní plochy se nachází prosklená lednice a na ní navazují další police.

44

45

46

47

48 Š P01.01/N06-III Š P01.02/N06-III N III BYT Š P01.04/N06-III 208 Š P01.03/N06-III N III BYT A P01.01/N06-II Š P01.03/N05-III N III BYT 221 FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ POŽÁRNÍ ÚSEKY 2.NP 1:100

49 Š P01.04/N06-III 101 N01.04 TRAFIKA Š P01.02/N06-III N01.03 I KAVÁRNA N II PROSTOR NA POPELNICE Š P01.03/N06-III A P01.01/N06-II 111 N II KOČÁRKÁRNA 104 Š P01.03/N05-III N III BYT 115 FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA 6 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ POŽÁRNÍ ÚSEKY 1.NP 1:100

50 FAKULTA ARCHITEKTURY THÁKUROVA 7 PRAHA Š P01.02/N06-III 611 N III BYT Š P01.01/N06-III N III BYT Š P01.04/N06-III 608 Š P01.03/N06-III 610 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ BYTOVÝ DŮM NA SMÍCHOVĚ 1:100 POŽÁRNÍ ÚSEKY 6.NP

51 VYTVOENO VE VÝUKOVÉM PRODUKTU SPOLE NOSTI AUTODESK VYTVOENO VE VÝUKOVÉM PRODUKTU SPOLE NOSTI AUTODESK

52 VYTVOENO VE VÝUKOVÉM PRODUKTU SPOLE NOSTI AUTODESK VYTVOENO VE VÝUKOVÉM PRODUKTU SPOLE NOSTI AUTODESK
