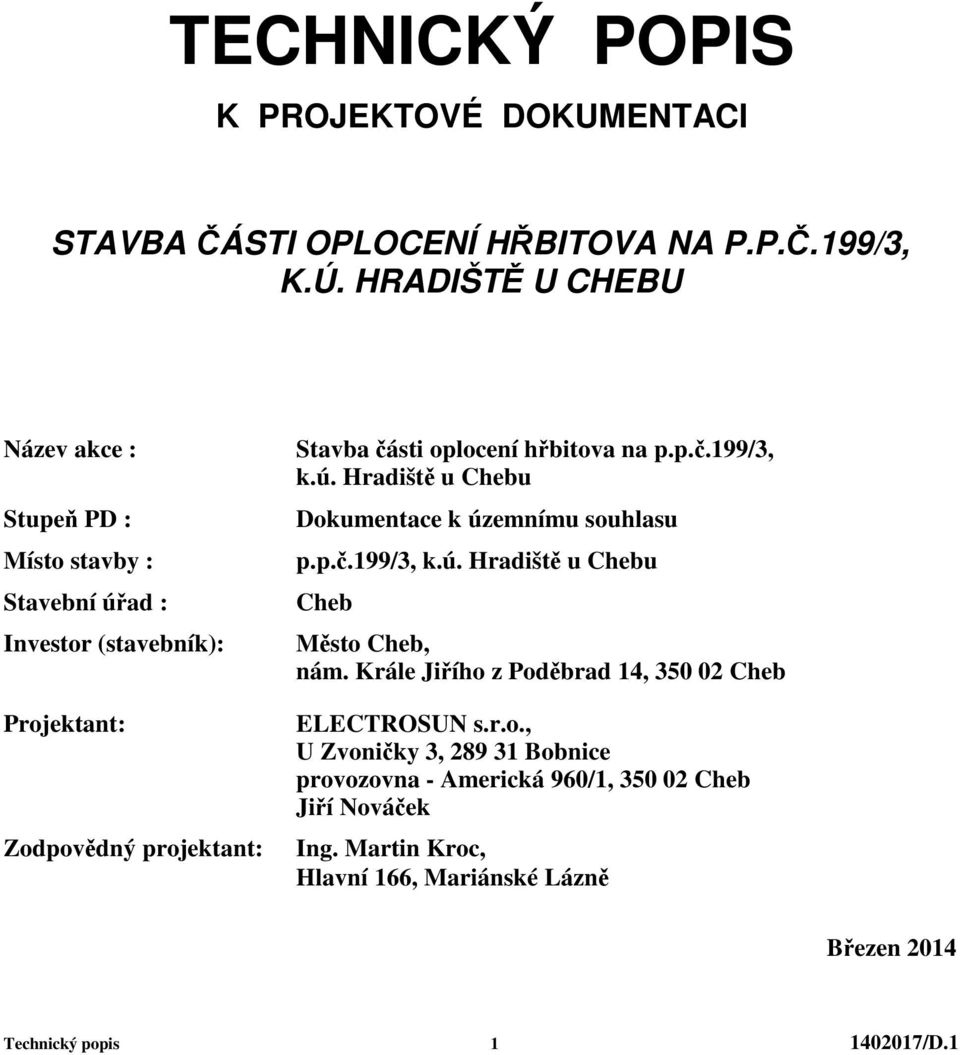

1 TECHNICKÝ POPIS K PROJEKTOVÉ DOKUMENTACI STAVBA ÁSTI OPLOCENÍ HBITOVA NA P.P..199/3, K.Ú. HRADIŠT U CHEBU Název akce : Stupe PD : Místo stavby : Stavební úad : Investor (stavebník): Projektant: Zodpovdný projektant: Stavba ásti oplocení hbitova na p.p..199/3, k.ú. Hradišt u Chebu Dokumentace k územnímu souhlasu p.p..199/3, k.ú. Hradišt u Chebu Cheb Msto Cheb, nám. Krále Jiího z Podbrad 14, Cheb ELECTROSUN s.r.o., U Zvoniky 3, Bobnice provozovna - Americká 960/1, Cheb Jií Nováek Ing. Martin Kroc, Hlavní 166, Mariánské Lázn Bezen 2014 Technický popis /D.1

2 Obsah technické zprávy 1. Všeobecná ást Základní údaje Provedené przkumy, napojení na dopravní a technickou infrastrukturu:...3 a) Pro návrh stavby ásti oplocení hbitova byly provedeny následující przkumné a pípravné práce:...3 b) Dopravní obsluha stavebního pozemku:...3 c) Napojení na technickou infrastrukturu: Technické ešení Pípravné práce Prbh výstavby Konstrukní a materiálové ešení Odvodnní staveništ, likvidace dešových vod Vliv stavby na životní prostedí Závr 5 Technický popis /D.1

3 1. Všeobecná ást 1.1. Základní údaje Pedmtem projektové dokumentace k územnímu souhlasu je návrhešeníásti oplocení mstského hbitova. Oplocení bude provedeno na p.p..199/3, která se nachází v katastrálním území Hradišt u Chebu. Dotená p.p..199/3 je v katastru nemovitostí vedena jako ostatní plocha se zpsobem využití jako hbitov, urnový háj. Parcela je ve vlastnictví Msta Cheb se sídlem nám. krále Jiího z Podbrad 14, Cheb. Parcela je pevážn zatravnna s vybudovanými mlatovými pšinami. Na dotenou parcelu není uvaleno žádné omezení vlastnických práv. Nov navržená ást oplocení bude provedena z betonových bednících tvarovek se štípaným povrchem imitujícím pírodní kámen. Oplocení bude provedeno na ásti západní strany pozemku hbitova. V rámci výstavby oplocení bude vybudována i brána zajišující pístup z pilehlého kamenictví do prostoru samotného hbitova. Celková délka nov budovaného oplocení vetn vybudování branky bude cca 118,10 bm. Zahájení a dokonení stavebních prací je závislé na datu vydání územního souhlasu stavebním úadem. Orientaní doba výstavby bude cca dva až ti msíce Provedené przkumy, napojení na dopravní a technickou infrastrukturu: a) Pro návrh stavby ásti oplocení hbitova byly provedeny následující przkumné a pípravné práce: stavební przkum ( prohlídka budoucího staveništ ) a poízení fotodokumentace zjištní umístní stávajících inženýrských sítí výpis z katastru nemovitostí snímek pozemkové mapy geodetické zamení výškopisu a polohopisu území v S-JTSK b) Dopravní obsluha stavebního pozemku: Dopravní obsluha budoucího staveništ bude zajištna pomocí stávajícího vjezdu na výše zmínný pozemek z pilehlé místní obslužné komunikace na p.p..258/2 (ulice Karlovarská), která je dále pomocí úrovového kížení napojena na silnici III/2148 na p.p..258/3 (ulice Nižntagilská). Parcel p.p..258/2 je ve vlastnictví msta Cheb, p.p..258/3 je ve vlastnictví Karlovarského kraje. Ob komunikace tvoí souást dopravní infrastruktury msta Cheb. c) Napojení na technickou infrastrukturu: Stavba nebude vyžadovat napojení na stávající technickou infrastrukturu. V prbhu výstavby je pedpokládáno využití zdroje elektrické energie a vody. Elektrická energie bude v pípad poteby zajištna pomocí dieselového agregátu. Voda bude na místo dovážena v potebném množství v plastových nádobách nebo cisternou. 2. Technické ešení 2.1 Pípravné práce Ped zahájením zemních prací je investor (stavebník) povinen pedat protokolárn realizaní firm vytýení všech stávajících podzemních vedení technické infrastruktury nacházejících se v prostoru staveništ. Realizaní firma má povinnost ídit se pokyny jednotlivých správc sítí technické infrastruktury a chránit vedení ped jejich poškozením. Technický popis /D.1

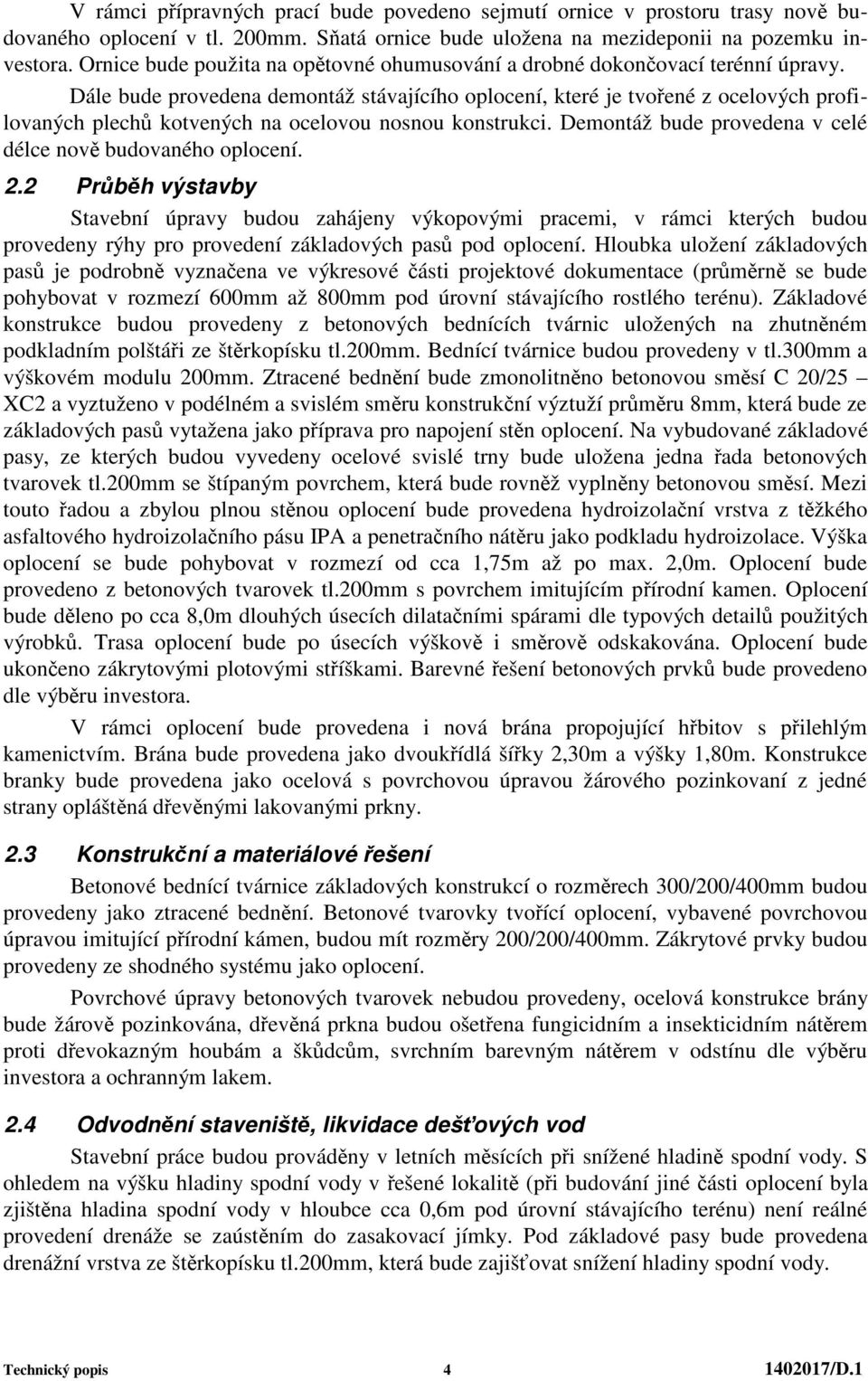

4 V rámci pípravných prací bude povedeno sejmutí ornice v prostoru trasy nov budovaného oplocení v tl. 200mm. Satá ornice bude uložena na mezideponii na pozemku investora. Ornice bude použita na optovné ohumusování a drobné dokonovací terénní úpravy. Dále bude provedena demontáž stávajícího oplocení, které je tvoené z ocelových profilovaných plech kotvených na ocelovou nosnou konstrukci. Demontáž bude provedena v celé délce nov budovaného oplocení. 2.2 Prbh výstavby Stavební úpravy budou zahájeny výkopovými pracemi, v rámci kterých budou provedeny rýhy pro provedení základových pas pod oplocení. Hloubka uložení základových pas je podrobn vyznaena ve výkresové ásti projektové dokumentace (prmrn se bude pohybovat v rozmezí 600mm až 800mm pod úrovní stávajícího rostlého terénu). Základové konstrukce budou provedeny z betonových bednících tvárnic uložených na zhutnném podkladním polštái ze štrkopísku tl.200mm. Bednící tvárnice budou provedeny v tl.300mm a výškovém modulu 200mm. Ztracené bednní bude zmonolitnno betonovou smsí C 20/25 XC2 a vyztuženo v podélném a svislém smru konstrukní výztuží prmru 8mm, která bude ze základových pas vytažena jako píprava pro napojení stn oplocení. Na vybudované základové pasy, ze kterých budou vyvedeny ocelové svislé trny bude uložena jedna ada betonových tvarovek tl.200mm se štípaným povrchem, která bude rovnž vyplnny betonovou smsí. Mezi touto adou a zbylou plnou stnou oplocení bude provedena hydroizolaní vrstva z tžkého asfaltového hydroizolaního pásu IPA a penetraního nátru jako podkladu hydroizolace. Výška oplocení se bude pohybovat v rozmezí od cca 1,75m až po max. 2,0m. Oplocení bude provedeno z betonových tvarovek tl.200mm s povrchem imitujícím pírodní kamen. Oplocení bude dleno po cca 8,0m dlouhých úsecích dilataními spárami dle typových detail použitých výrobk. Trasa oplocení bude po úsecích výškov i smrov odskakována. Oplocení bude ukoneno zákrytovými plotovými stíškami. Barevné ešení betonových prvk bude provedeno dle výbru investora. V rámci oplocení bude provedena i nová brána propojující hbitov s pilehlým kamenictvím. Brána bude provedena jako dvoukídlá šíky 2,30m a výšky 1,80m. Konstrukce branky bude provedena jako ocelová s povrchovou úpravou žárového pozinkovaní z jedné strany opláštná devnými lakovanými prkny. 2.3 Konstrukní a materiálové ešení Betonové bednící tvárnice základových konstrukcí o rozmrech 300/200/400mm budou provedeny jako ztracené bednní. Betonové tvarovky tvoící oplocení, vybavené povrchovou úpravou imitující pírodní kámen, budou mít rozmry 200/200/400mm. Zákrytové prvky budou provedeny ze shodného systému jako oplocení. Povrchové úpravy betonových tvarovek nebudou provedeny, ocelová konstrukce brány bude žárov pozinkována, devná prkna budou ošetena fungicidním a insekticidním nátrem proti devokazným houbám a škdcm, svrchním barevným nátrem v odstínu dle výbru investora a ochranným lakem. 2.4 Odvodnní staveništ, likvidace dešových vod Stavební práce budou provádny v letních msících pi snížené hladin spodní vody. S ohledem na výšku hladiny spodní vody v ešené lokalit (pi budování jiné ásti oplocení byla zjištna hladina spodní vody v hloubce cca 0,6m pod úrovní stávajícího terénu) není reálné provedení drenáže se zaústním do zasakovací jímky. Pod základové pasy bude provedena drenážní vrstva ze štrkopísku tl.200mm, která bude zajišovat snížení hladiny spodní vody. Technický popis /D.1

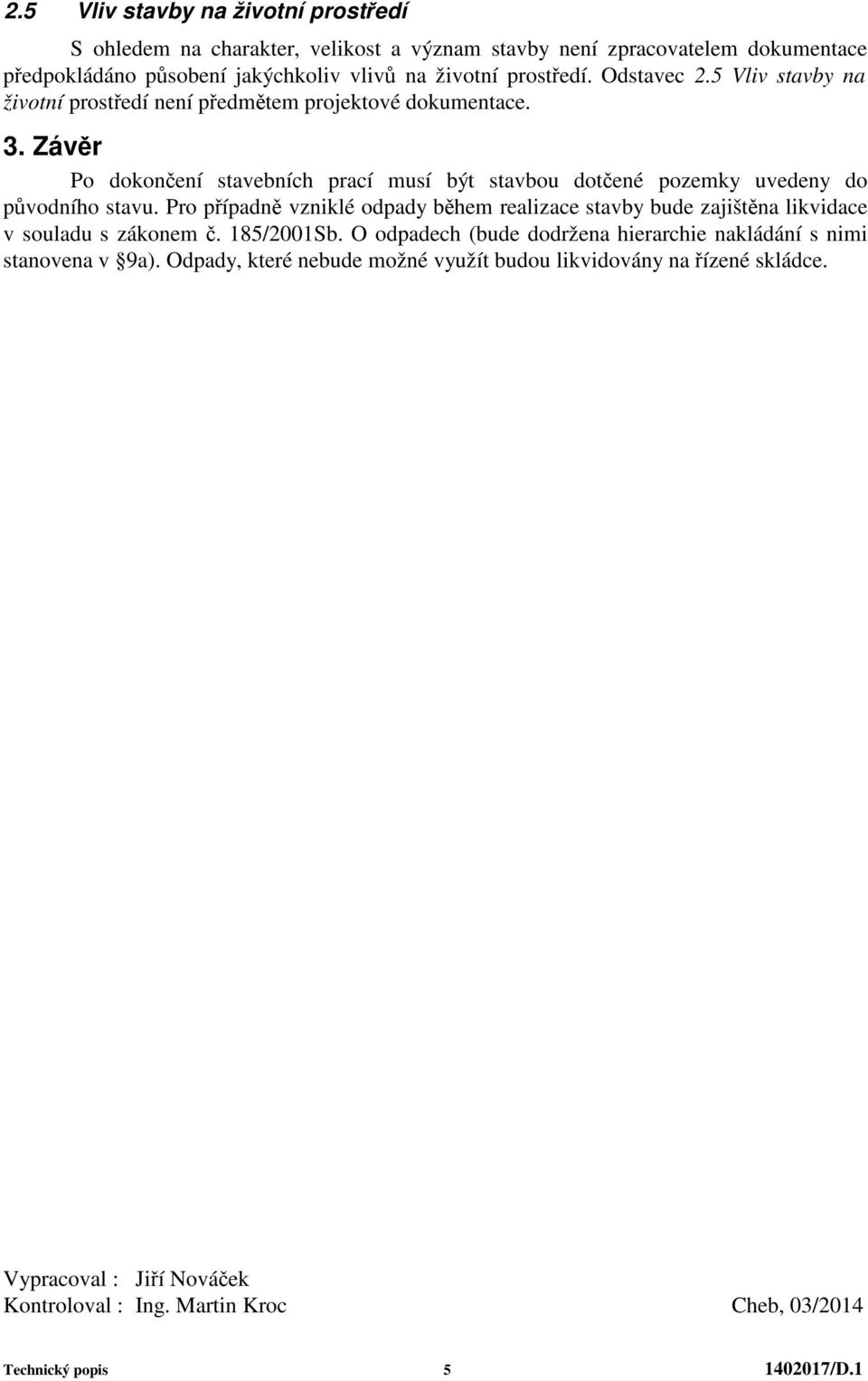

5 2.5 Vliv stavby na životní prostedí S ohledem na charakter, velikost a význam stavby není zpracovatelem dokumentace pedpokládáno psobení jakýchkoliv vliv na životní prostedí. Odstavec 2.5 Vliv stavby na životní prostedí není pedmtem projektové dokumentace. 3. Závr Po dokonení stavebních prací musí být stavbou dotené pozemky uvedeny do pvodního stavu. Pro pípadn vzniklé odpady bhem realizace stavby bude zajištna likvidace v souladu s zákonem. 185/2001Sb. O odpadech (bude dodržena hierarchie nakládání s nimi stanovena v 9a). Odpady, které nebude možné využít budou likvidovány na ízené skládce. Vypracoval : Jií Nováek Kontroloval : Ing. Martin Kroc Cheb, 03/2014 Technický popis /D.1
