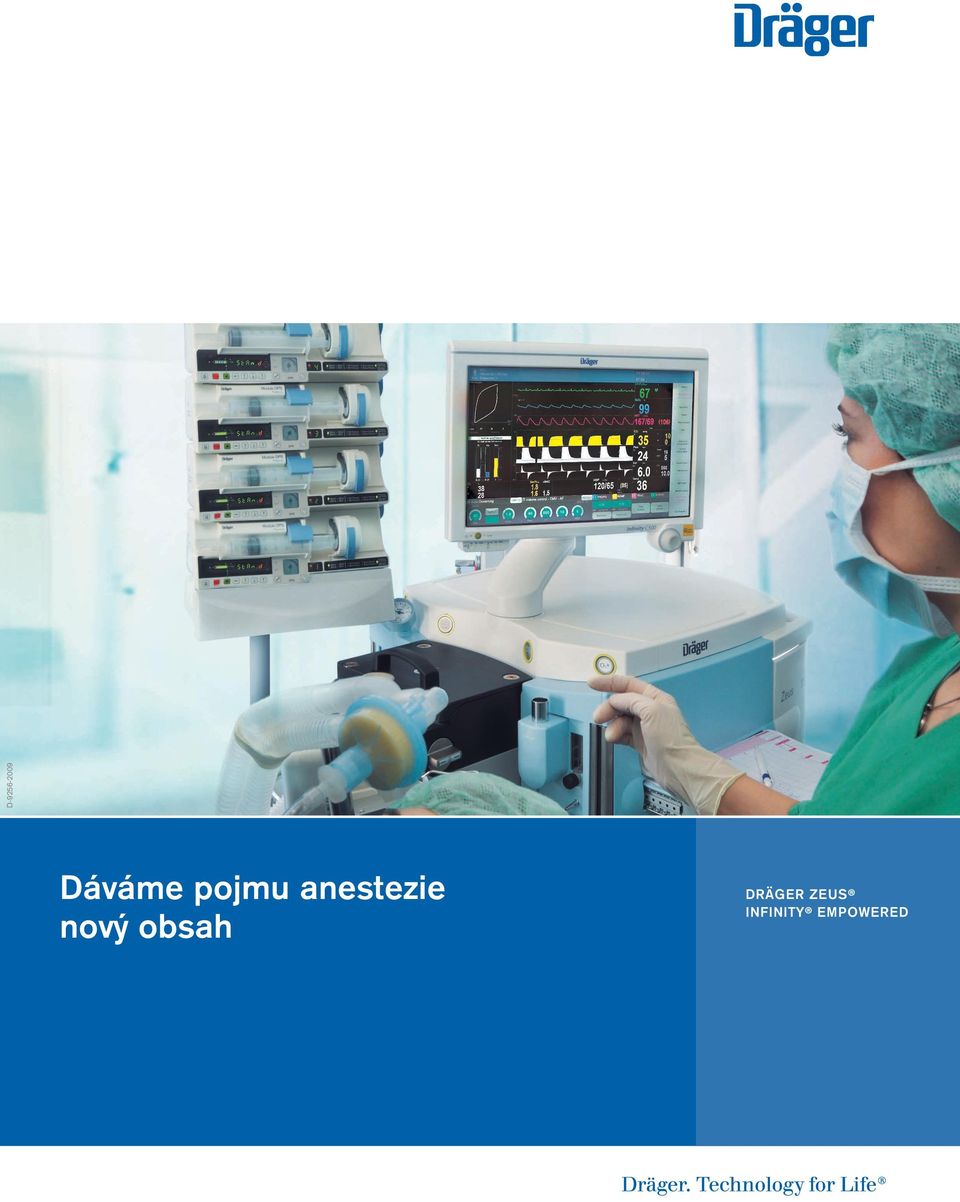

D Dáváme pojmu anestezie nový obsah DRÄGER ZEUS INFINITY EMPOWERED

Transkript

1 D Dáváme pojmu anestezie nový obsah DRÄGER ZEUS INFINITY EMPOWERED

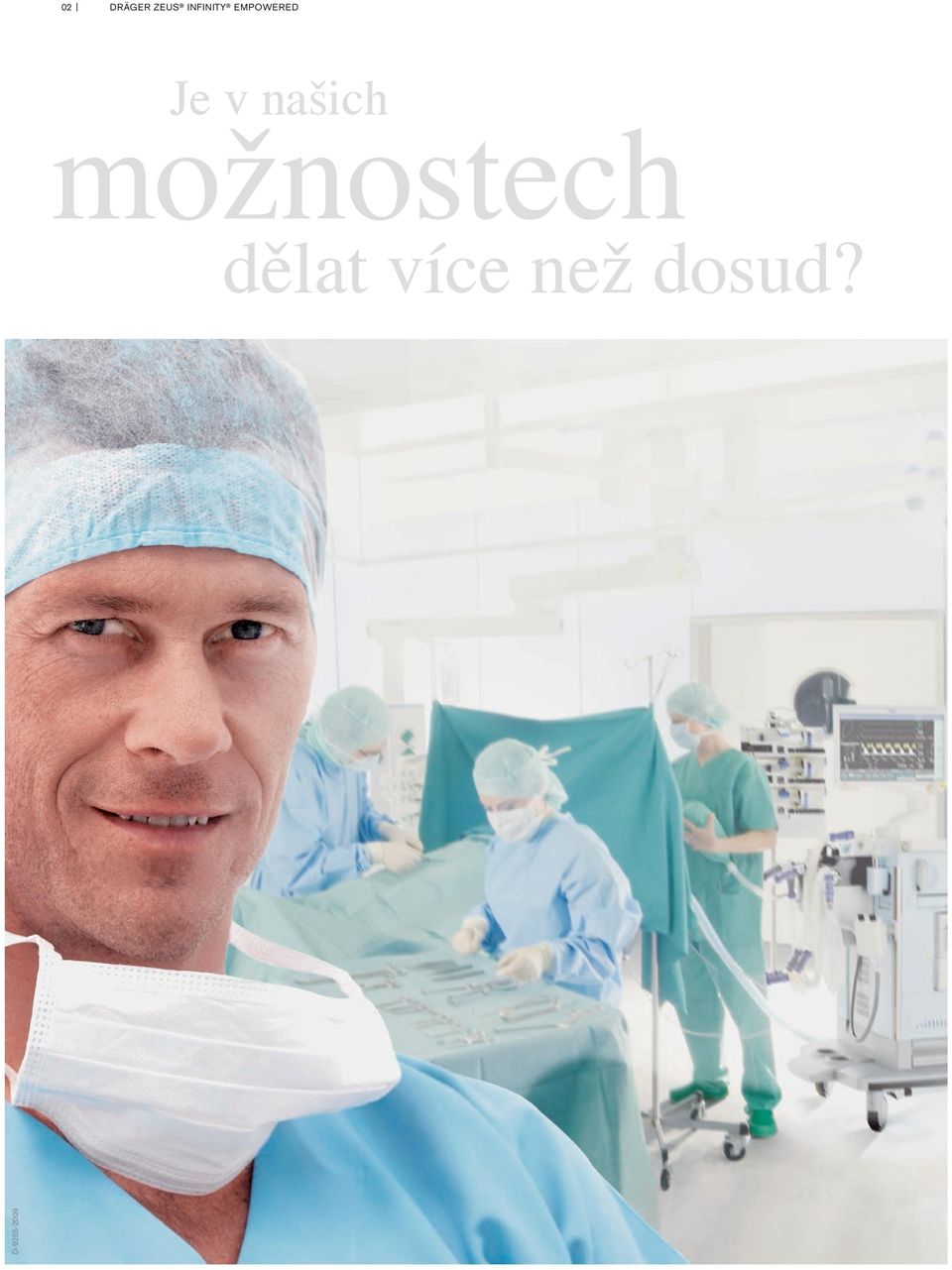

2 02 DRÄGER ZEUS INFINITY EMPOWERED Je v našich možnostech dělat více než dosud? D

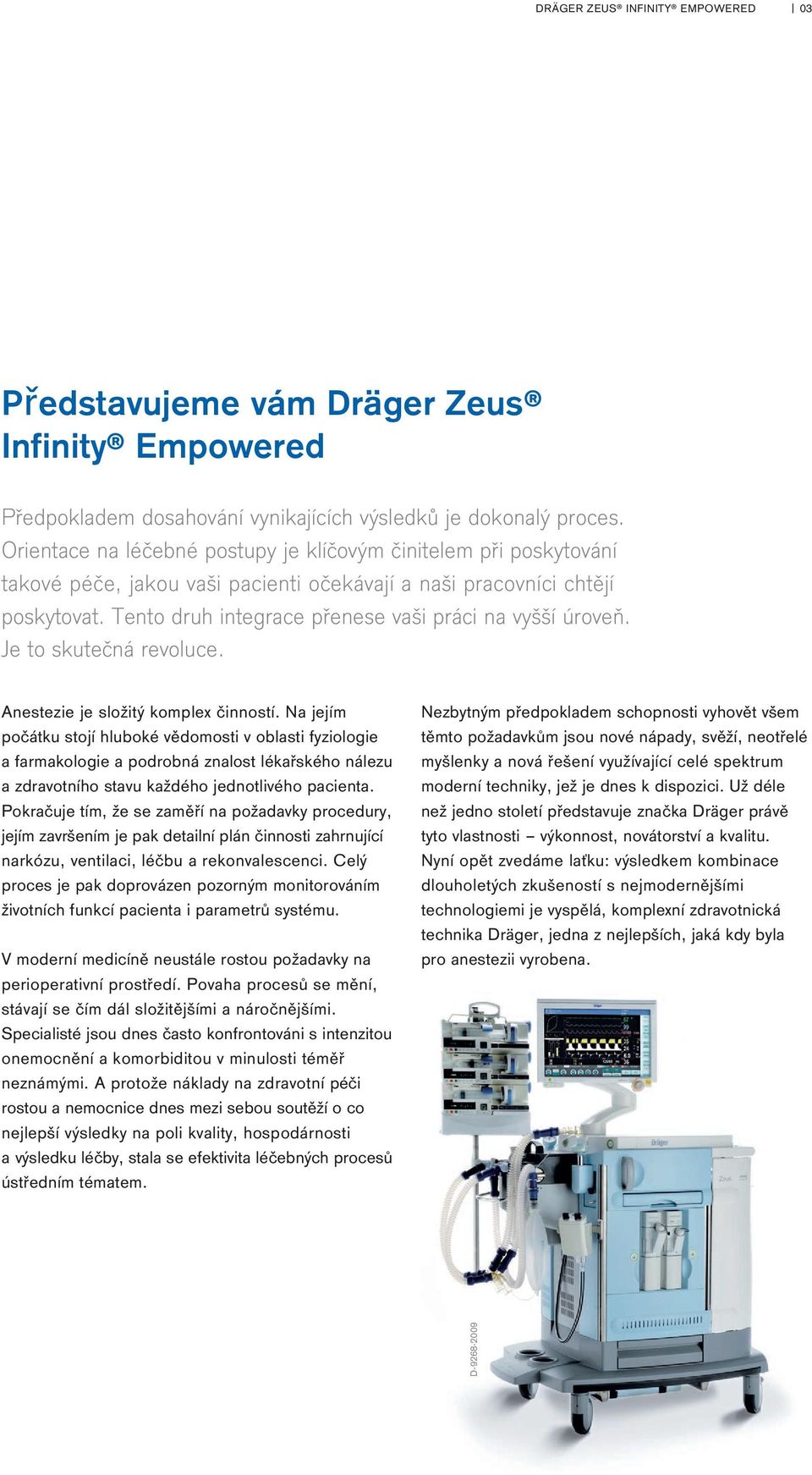

3 DRÄGER ZEUS INFINITY EMPOWERED 03 Představujeme vám Dräger Zeus Infinity Empowered Předpokladem dosahování vynikajících výsledků je dokonalý proces. Orientace na léčebné postupy je klíčovým činitelem při poskytování takové péče, jakou vaši pacienti očekávají a naši pracovníci chtějí poskytovat. Tento druh integrace přenese vaši práci na vyšší úroveň. Je to skutečná revoluce. Anestezie je složitý komplex činností. Na jejím počátku stojí hluboké vědomosti v oblasti fyziologie a farmakologie a podrobná znalost lékařského nálezu a zdravotního stavu každého jednotlivého pacienta. Pokračuje tím, že se zaměří na požadavky procedury, jejím završením je pak detailní plán činnosti zahrnující narkózu, ventilaci, léčbu a rekonvalescenci. Celý proces je pak doprovázen pozorným monitorováním životních funkcí pacienta i parametrů systému. V moderní medicíně neustále rostou požadavky na perioperativní prostředí. Povaha procesů se mění, stávají se čím dál složitějšími a náročnějšími. Specialisté jsou dnes často konfrontováni s intenzitou onemocnění a komorbiditou v minulosti téměř neznámými. A protože náklady na zdravotní péči rostou a nemocnice dnes mezi sebou soutěží o co nejlepší výsledky na poli kvality, hospodárnosti a výsledku léčby, stala se efektivita léčebných procesů ústředním tématem. Nezbytným předpokladem schopnosti vyhovět všem těmto požadavkům jsou nové nápady, svěží, neotřelé myšlenky a nová řešení využívající celé spektrum moderní techniky, jež je dnes k dispozici. Už déle než jedno století představuje značka Dräger právě tyto vlastnosti výkonnost, novátorství a kvalitu. Nyní opět zvedáme laťku: výsledkem kombinace dlouholetých zkušeností s nejmodernějšími technologiemi je vyspělá, komplexní zdravotnická technika Dräger, jedna z nejlepších, jaká kdy byla pro anestezii vyrobena. D

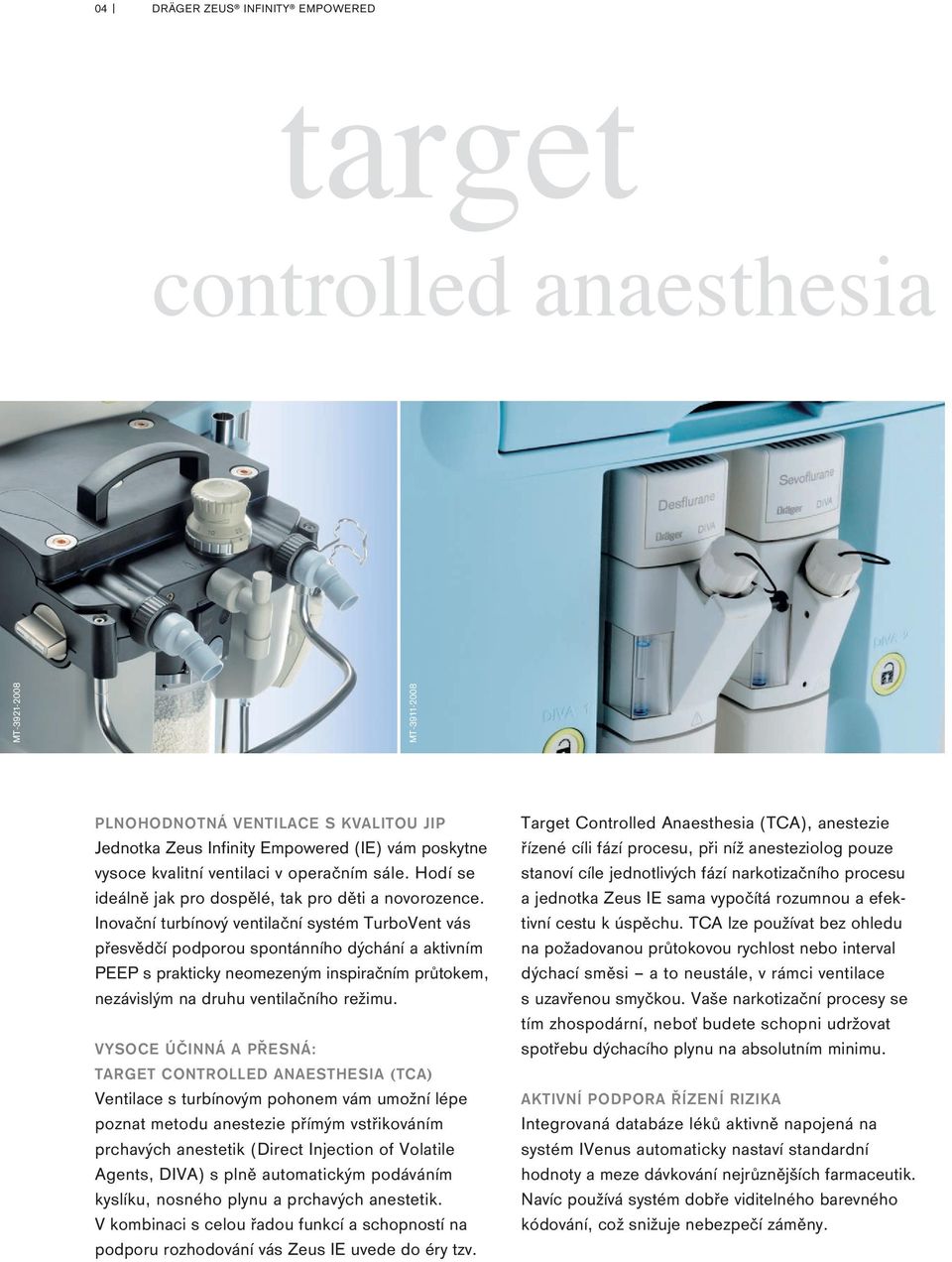

4 04 DRÄGER ZEUS INFINITY EMPOWERED target controlled anaesthesia MT MT PLNOHODNOTNÁ VENTILACE S KVALITOU JIP Jednotka Zeus Infinity Empowered (IE) vám poskytne vysoce kvalitní ventilaci v operačním sále. Hodí se ideálně jak pro dospělé, tak pro děti a novorozence. Inovační turbínový ventilační systém TurboVent vás přesvědčí podporou spontánního dýchání a aktivním PEEP s prakticky neomezeným inspiračním průtokem, nezávislým na druhu ventilačního režimu. VYSOCE ÚČINNÁ A PŘESNÁ: TARGET CONTROLLED ANAESTHESIA (TCA) Ventilace s turbínovým pohonem vám umožní lépe poznat metodu anestezie přímým vstřikováním prchavých anestetik (Direct Injection of Volatile Agents, DIVA) s plně automatickým podáváním kyslíku, nosného plynu a prchavých anestetik. V kombinaci s celou řadou funkcí a schopností na podporu rozhodování vás Zeus IE uvede do éry tzv. Target Controlled Anaesthesia (TCA), anestezie řízené cíli fází procesu, při níž anesteziolog pouze stanoví cíle jednotlivých fází narkotizačního procesu a jednotka Zeus IE sama vypočítá rozumnou a efektivní cestu k úspěchu. TCA lze používat bez ohledu na požadovanou průtokovou rychlost nebo interval dýchací směsi a to neustále, v rámci ventilace s uzavřenou smyčkou. Vaše narkotizační procesy se tím zhospodární, neboť budete schopni udržovat spotřebu dýchacího plynu na absolutním minimu. AKTIVNÍ PODPORA ŘÍZENÍ RIZIKA Integrovaná databáze léků aktivně napojená na systém IVenus automaticky nastaví standardní hodnoty a meze dávkování nejrůznějších farmaceutik. Navíc používá systém dobře viditelného barevného kódování, což snižuje nebezpečí záměny.

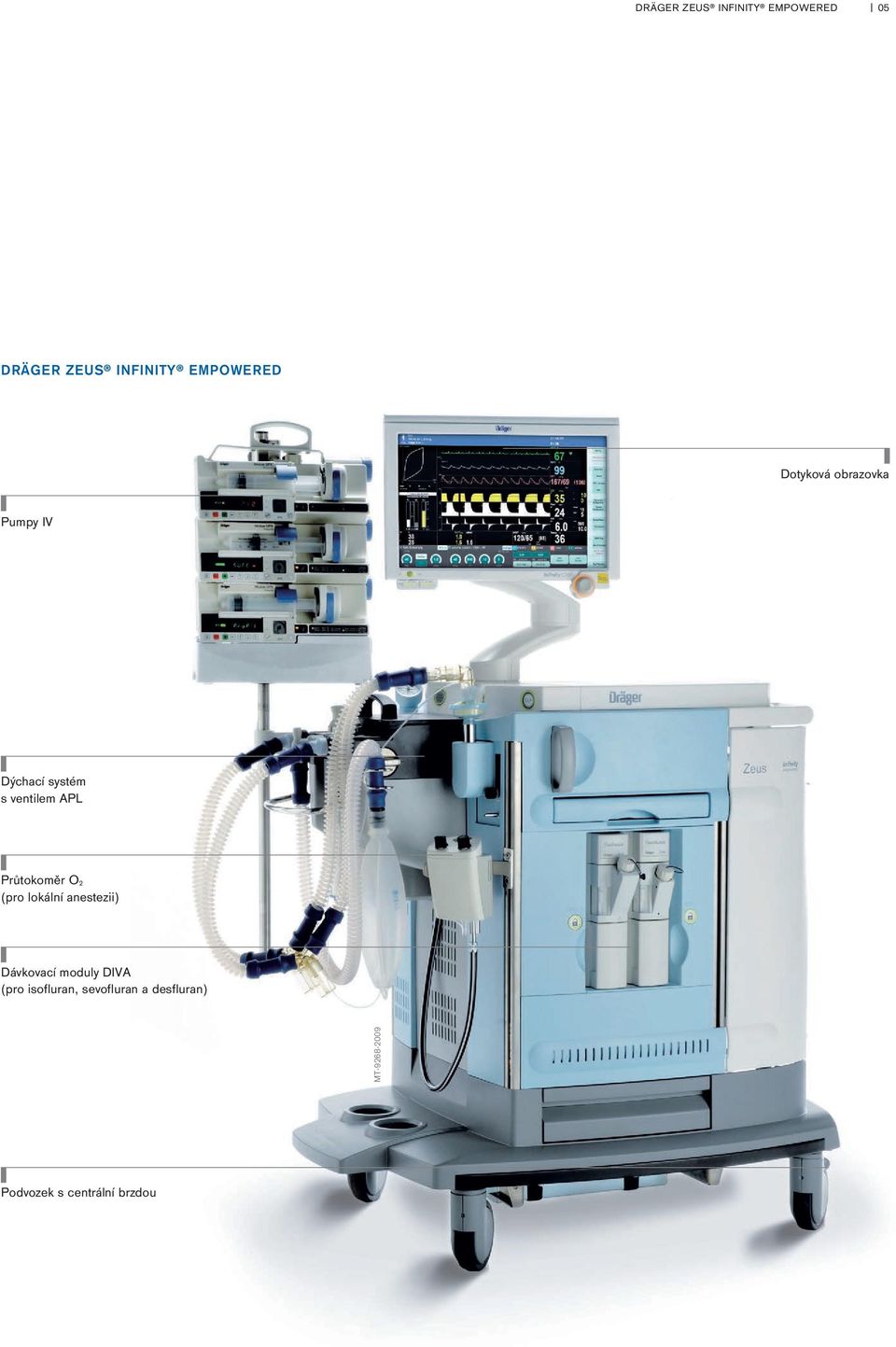

5 DRÄGER ZEUS INFINITY EMPOWERED 05 DRÄGER ZEUS INFINITY EMPOWERED Dotyková obrazovka Pumpy IV Dýchací systém s ventilem APL Průtokoměr O2 (pro lokální anestezii) Dávkovací moduly DIVA (pro isofluran, sevofluran a desfluran) MT Podvozek s centrální brzdou

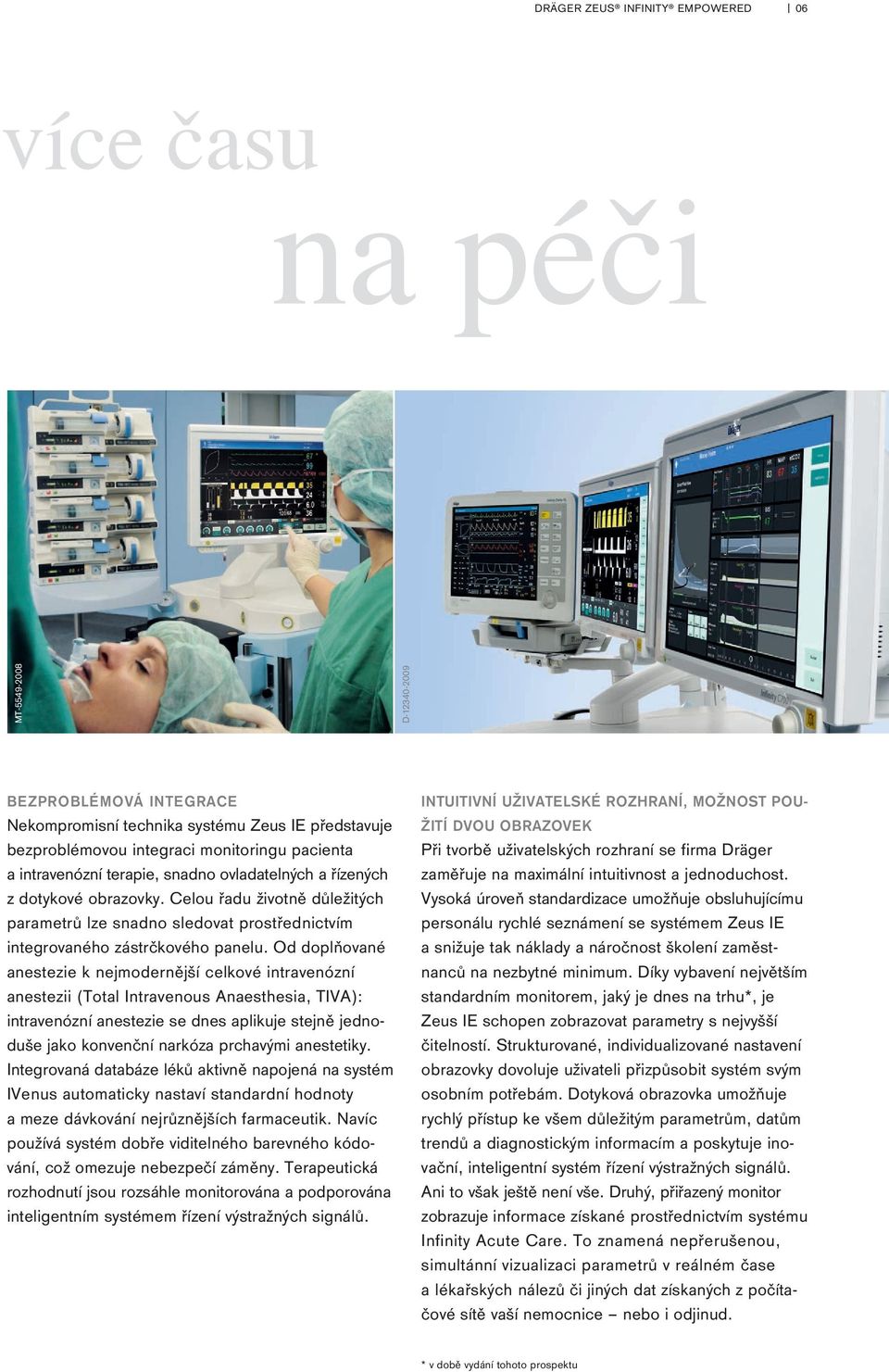

6 DRÄGER ZEUS INFINITY EMPOWERED 06 více času na péči MT D BEZPROBLÉMOVÁ INTEGRACE Nekompromisní technika systému Zeus IE představuje bezproblémovou integraci monitoringu pacienta a intravenózní terapie, snadno ovladatelných a řízených z dotykové obrazovky. Celou řadu životně důležitých parametrů lze snadno sledovat prostřednictvím integrovaného zástrčkového panelu. Od doplňované anestezie k nejmodernější celkové intravenózní anestezii (Total Intravenous Anaesthesia, TIVA): intravenózní anestezie se dnes aplikuje stejně jednoduše jako konvenční narkóza prchavými anestetiky. Integrovaná databáze léků aktivně napojená na systém IVenus automaticky nastaví standardní hodnoty a meze dávkování nejrůznějších farmaceutik. Navíc používá systém dobře viditelného barevného kódování, což omezuje nebezpečí záměny. Terapeutická rozhodnutí jsou rozsáhle monitorována a podporována inteligentním systémem řízení výstražných signálů. INTUITIVNÍ UŽIVATELSKÉ ROZHRANÍ, MOŽNOST POU- ŽITÍ DVOU OBRAZOVEK Při tvorbě uživatelských rozhraní se firma Dräger zaměřuje na maximální intuitivnost a jednoduchost. Vysoká úroveň standardizace umožňuje obsluhujícímu personálu rychlé seznámení se systémem Zeus IE a snižuje tak náklady a náročnost školení zaměstnanců na nezbytné minimum. Díky vybavení největším standardním monitorem, jaký je dnes na trhu*, je Zeus IE schopen zobrazovat parametry s nejvyšší čitelností. Strukturované, individualizované nastavení obrazovky dovoluje uživateli přizpůsobit systém svým osobním potřebám. Dotyková obrazovka umožňuje rychlý přístup ke všem důležitým parametrům, datům trendů a diagnostickým informacím a poskytuje inovační, inteligentní systém řízení výstražných signálů. Ani to však ještě není vše. Druhý, přiřazený monitor zobrazuje informace získané prostřednictvím systému Infinity Acute Care. To znamená nepřerušenou, simultánní vizualizaci parametrů v reálném čase a lékařských nálezů či jiných dat získaných z počítačové sítě vaší nemocnice nebo i odjinud. * v době vydání tohoto prospektu

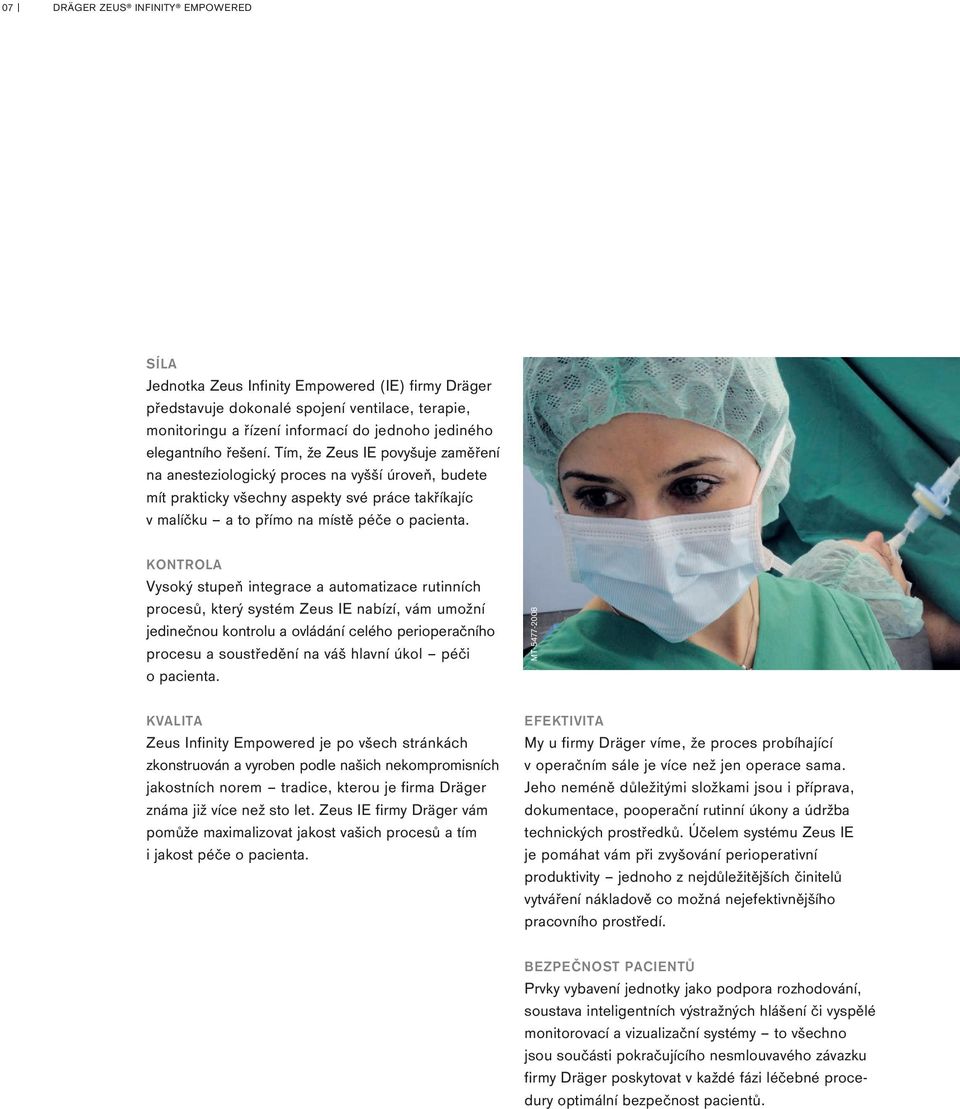

7 07 DRÄGER ZEUS INFINITY EMPOWERED SÍLA Jednotka Zeus Infinity Empowered (IE) firmy Dräger představuje dokonalé spojení ventilace, terapie, monitoringu a řízení informací do jednoho jediného elegantního řešení. Tím, že Zeus IE povyšuje zaměření na anesteziologický proces na vyšší úroveň, budete mít prakticky všechny aspekty své práce takříkajíc v malíčku a to přímo na místě péče o pacienta. KONTROLA Vysoký stupeň integrace a automatizace rutinních procesů, který systém Zeus IE nabízí, vám umožní jedinečnou kontrolu a ovládání celého perioperačního procesu a soustředění na váš hlavní úkol péči o pacienta. MT KVALITA Zeus Infinity Empowered je po všech stránkách zkonstruován a vyroben podle našich nekompromisních jakostních norem tradice, kterou je firma Dräger známa již více než sto let. Zeus IE firmy Dräger vám pomůže maximalizovat jakost vašich procesů a tím i jakost péče o pacienta. EFEKTIVITA My u firmy Dräger víme, že proces probíhající v operačním sále je více než jen operace sama. Jeho neméně důležitými složkami jsou i příprava, dokumentace, pooperační rutinní úkony a údržba technických prostředků. Účelem systému Zeus IE je pomáhat vám při zvyšování perioperativní produktivity jednoho z nejdůležitějších činitelů vytváření nákladově co možná nejefektivnějšího pracovního prostředí. BEZPEČNOST PACIENTŮ Prvky vybavení jednotky jako podpora rozhodování, soustava inteligentních výstražných hlášení či vyspělé monitorovací a vizualizační systémy to všechno jsou součásti pokračujícího nesmlouvavého závazku firmy Dräger poskytovat v každé fázi léčebné procedury optimální bezpečnost pacientů.

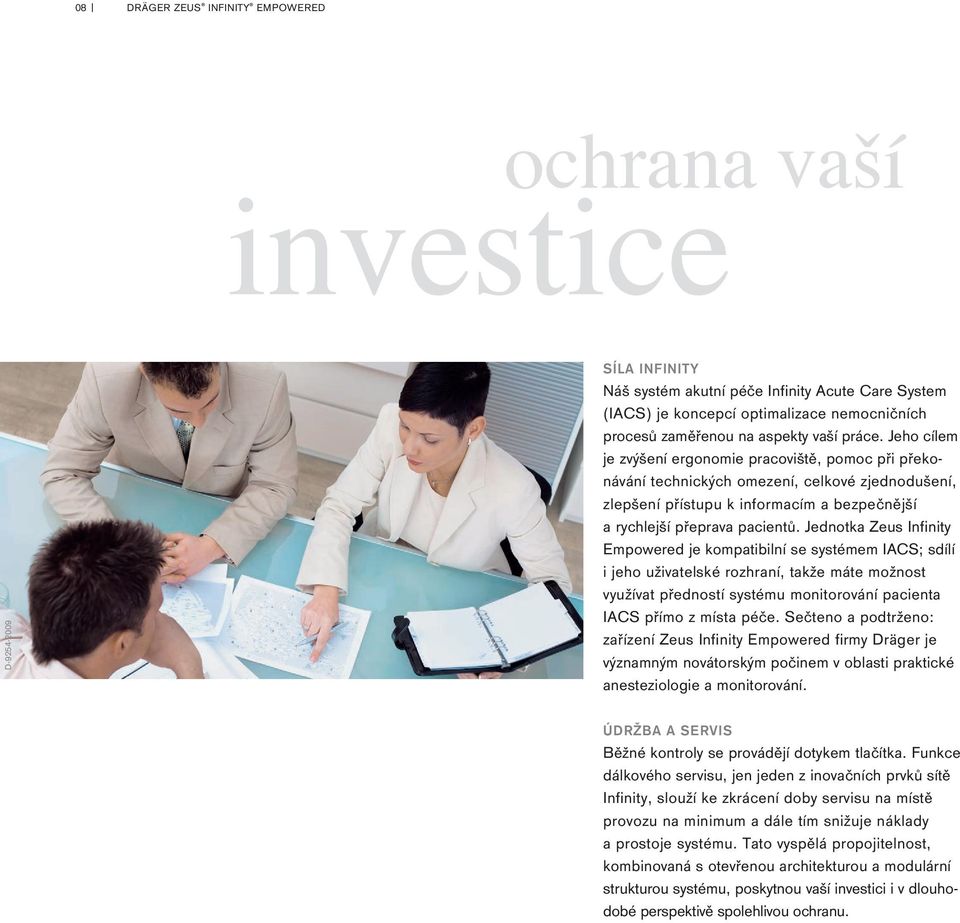

8 08 DRÄGER ZEUS INFINITY EMPOWERED ochrana vaší investice D SÍLA INFINITY Náš systém akutní péče Infinity Acute Care System (IACS) je koncepcí optimalizace nemocničních procesů zaměřenou na aspekty vaší práce. Jeho cílem je zvýšení ergonomie pracoviště, pomoc při překonávání technických omezení, celkové zjednodušení, zlepšení přístupu k informacím a bezpečnější a rychlejší přeprava pacientů. Jednotka Zeus Infinity Empowered je kompatibilní se systémem IACS; sdílí i jeho uživatelské rozhraní, takže máte možnost využívat předností systému monitorování pacienta IACS přímo z místa péče. Sečteno a podtrženo: zařízení Zeus Infinity Empowered firmy Dräger je významným novátorským počinem v oblasti praktické anesteziologie a monitorování. ÚDRŽBA A SERVIS Běžné kontroly se provádějí dotykem tlačítka. Funkce dálkového servisu, jen jeden z inovačních prvků sítě Infinity, slouží ke zkrácení doby servisu na místě provozu na minimum a dále tím snižuje náklady a prostoje systému. Tato vyspělá propojitelnost, kombinovaná s otevřenou architekturou a modulární strukturou systému, poskytnou vaší investici i v dlouhodobé perspektivě spolehlivou ochranu.

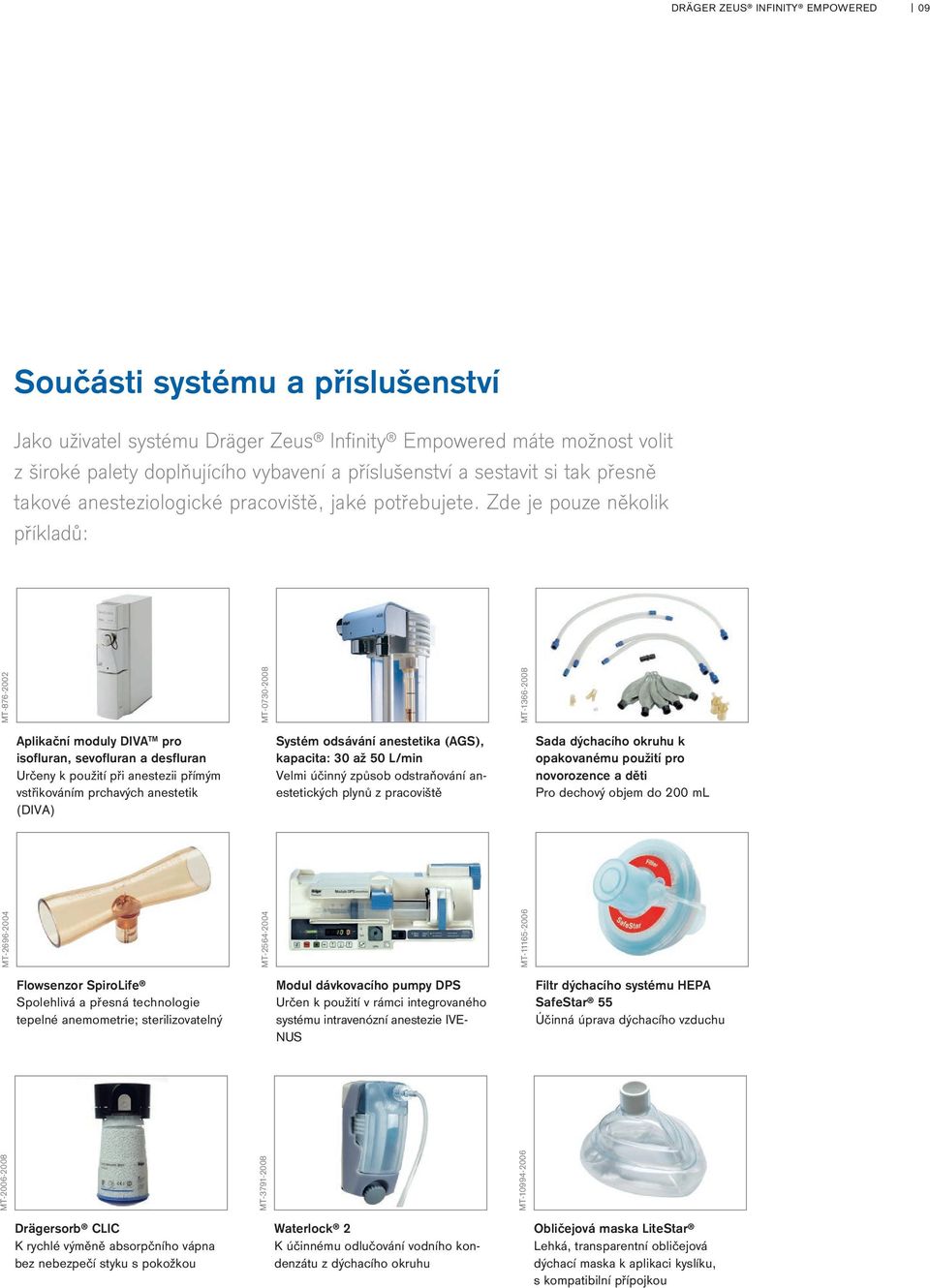

9 DRÄGER ZEUS INFINITY EMPOWERED 09 Součásti systému a příslušenství Jako uživatel systému Dräger Zeus Infinity Empowered máte možnost volit z široké palety doplňujícího vybavení a příslušenství a sestavit si tak přesně takové anesteziologické pracoviště, jaké potřebujete. Zde je pouze několik příkladů: MT MT Aplikační moduly DIVA TM pro isofluran, sevofluran a desfluran Určeny k použití při anestezii přímým vstřikováním prchavých anestetik (DIVA) Systém odsávání anestetika (AGS), kapacita: 30 až 50 L/min Velmi účinný způsob odstraňování anestetických plynů z pracoviště Sada dýchacího okruhu k opakovanému použití pro novorozence a děti Pro dechový objem do 200 ml MT MT MT Flowsenzor SpiroLife Spolehlivá a přesná technologie tepelné anemometrie; sterilizovatelný Modul dávkovacího pumpy DPS Určen k použití v rámci integrovaného systému intravenózní anestezie IVE- NUS Filtr dýchacího systému HEPA SafeStar 55 Účinná úprava dýchacího vzduchu MT MT MT MT Drägersorb CLIC K rychlé výměně absorpčního vápna bez nebezpečí styku s pokožkou Waterlock 2 K účinnému odlučování vodního kondenzátu z dýchacího okruhu Obličejová maska LiteStar Lehká, transparentní obličejová dýchací maska k aplikaci kyslíku, s kompatibilní přípojkou

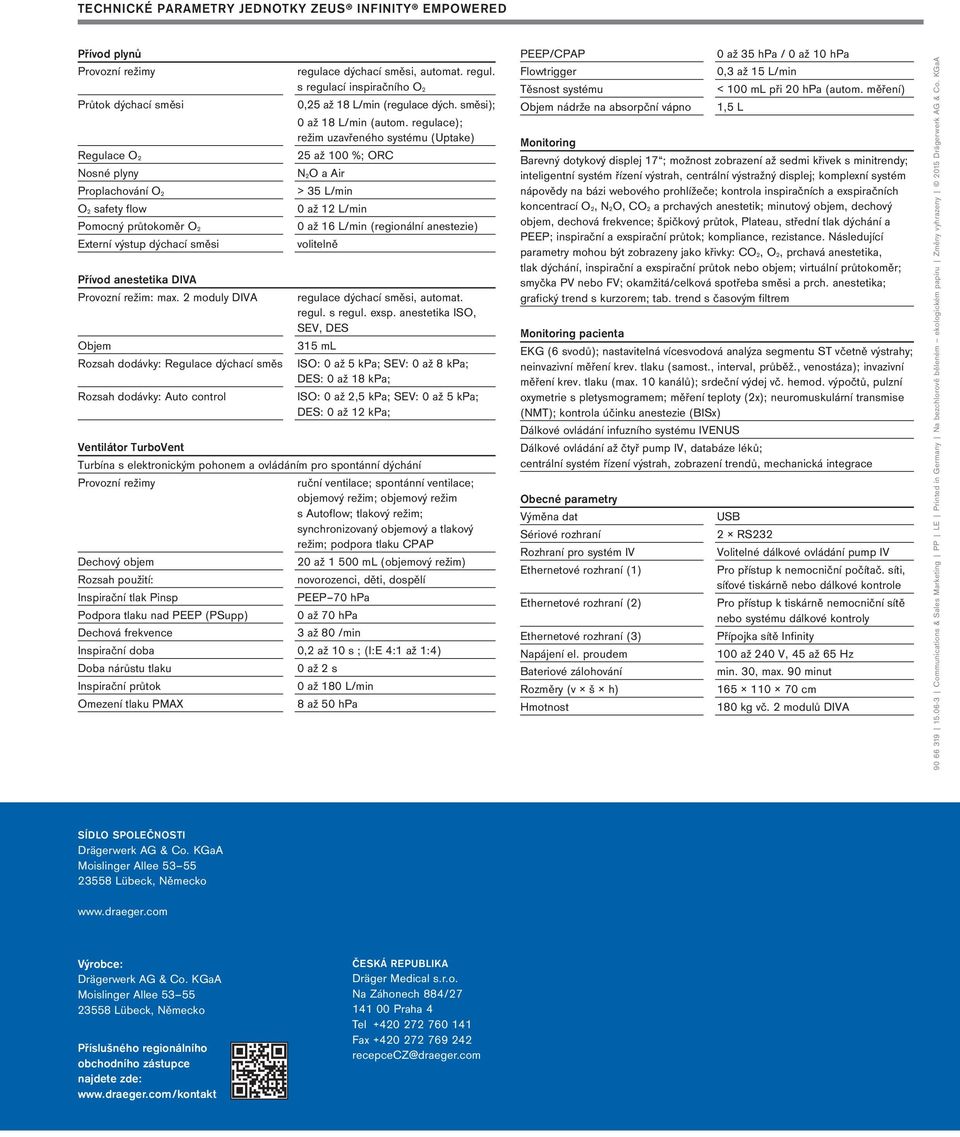

10 TECHNICKÉ PARAMETRY JEDNOTKY ZEUS INFINITY EMPOWERED Přívod plynů Provozní režimy Průtok dýchací směsi Regulace O2 Nosné plyny Proplachování O2 O2 safety flow Pomocný průtokoměr O2 Externí výstup dýchací směsi Přívod anestetika DIVA Provozní režim: max. 2 moduly DIVA Objem regulace dýchací směsi, automat. regul. s regulací inspiračního O2 0,25 až 18 L/min (regulace dých. směsi); 0 až 18 L/min (autom. regulace); režim uzavřeného systému (Uptake) 25 až 100 %; ORC N2O a Air > 35 L/min 0 až 12 L/min 0 až 16 L/min (regionální anestezie) volitelně regulace dýchací směsi, automat. regul. s regul. exsp. anestetika ISO, SEV, DES 315 ml Rozsah dodávky: Regulace dýchací směsi ISO: 0 až 5 kpa; SEV: 0 až 8 kpa; DES: 0 až 18 kpa; Rozsah dodávky: Auto control ISO: 0 až 2,5 kpa; SEV: 0 až 5 kpa; DES: 0 až 12 kpa; Ventilátor TurboVent Turbína s elektronickým pohonem a ovládáním pro spontánní dýchání Provozní režimy ruční ventilace; spontánní ventilace; objemový režim; objemový režim s Autoflow; tlakový režim; synchronizovaný objemový a tlakový režim; podpora tlaku CPAP Dechový objem 20 až ml (objemový režim) Rozsah použití: novorozenci, děti, dospělí Inspirační tlak Pinsp PEEP 70 hpa Podpora tlaku nad PEEP (PSupp) 0 až 70 hpa Dechová frekvence 3 až 80 /min Inspirační doba 0,2 až 10 s ; (I:E 4:1 až 1:4) Doba nárůstu tlaku 0 až 2 s Inspirační průtok 0 až 180 L/min Omezení tlaku PMAX 8 až 50 hpa PEEP/CPAP Flowtrigger Těsnost systému Objem nádrže na absorpční vápno 0 až 35 hpa / 0 až 10 hpa 0,3 až 15 L/min < 100 ml při 20 hpa (autom. měření) 1,5 L Monitoring Barevný dotykový displej 17 ; možnost zobrazení až sedmi křivek s minitrendy; inteligentní systém řízení výstrah, centrální výstražný displej; komplexní systém nápovědy na bázi webového prohlížeče; kontrola inspiračních a exspiračních koncentrací O2, N2O, CO2 a prchavých anestetik; minutový objem, dechový objem, dechová frekvence; špičkový průtok, Plateau, střední tlak dýchání a PEEP; inspirační a exspirační průtok; kompliance, rezistance. Následující parametry mohou být zobrazeny jako křivky: CO2, O2, prchavá anestetika, tlak dýchání, inspirační a exspirační průtok nebo objem; virtuální průtokoměr; smyčka PV nebo FV; okamžitá/celková spotřeba směsi a prch. anestetika; grafický trend s kurzorem; tab. trend s časovým filtrem Monitoring pacienta EKG (6 svodů); nastavitelná vícesvodová analýza segmentu ST včetně výstrahy; neinvazivní měření krev. tlaku (samost., interval, průběž., venostáza); invazivní měření krev. tlaku (max. 10 kanálů); srdeční výdej vč. hemod. výpočtů, pulzní oxymetrie s pletysmogramem; měření teploty (2x); neuromuskulární transmise (NMT); kontrola účinku anestezie (BISx) Dálkové ovládání infuzního systému IVENUS Dálkové ovládání až čtyř pump IV, databáze léků; centrální systém řízení výstrah, zobrazení trendů, mechanická integrace Obecné parametry Výměna dat Sériové rozhraní Rozhraní pro systém IV Ethernetové rozhraní (1) Ethernetové rozhraní (2) Ethernetové rozhraní (3) Napájení el. proudem Bateriové zálohování Rozměry (v š h) Hmotnost USB 2 RS232 Volitelné dálkové ovládání pump IV Pro přístup k nemocniční počítač. síti, síťové tiskárně nebo dálkové kontrole Pro přístup k tiskárně nemocniční sítě nebo systému dálkové kontroly Přípojka sítě Infinity 100 až 240 V, 45 až 65 Hz min. 30, max. 90 minut cm 180 kg vč. 2 modulů DIVA Communications & Sales Marketing PP LE Printed in Germany Na bezchlorově běleném ekologickém papíru Změny vyhrazeny 2015 Drägerwerk AG & Co. KGaA SÍDLO SPOLEČNOSTI Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Německo Výrobce: Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Německo Příslušného regionálního obchodního zástupce najdete zde: ČESKÁ REPUBLIKA Dräger Medical s.r.o. Na Záhonech 884/ Praha 4 Tel Fax recepcecz@draeger.com
