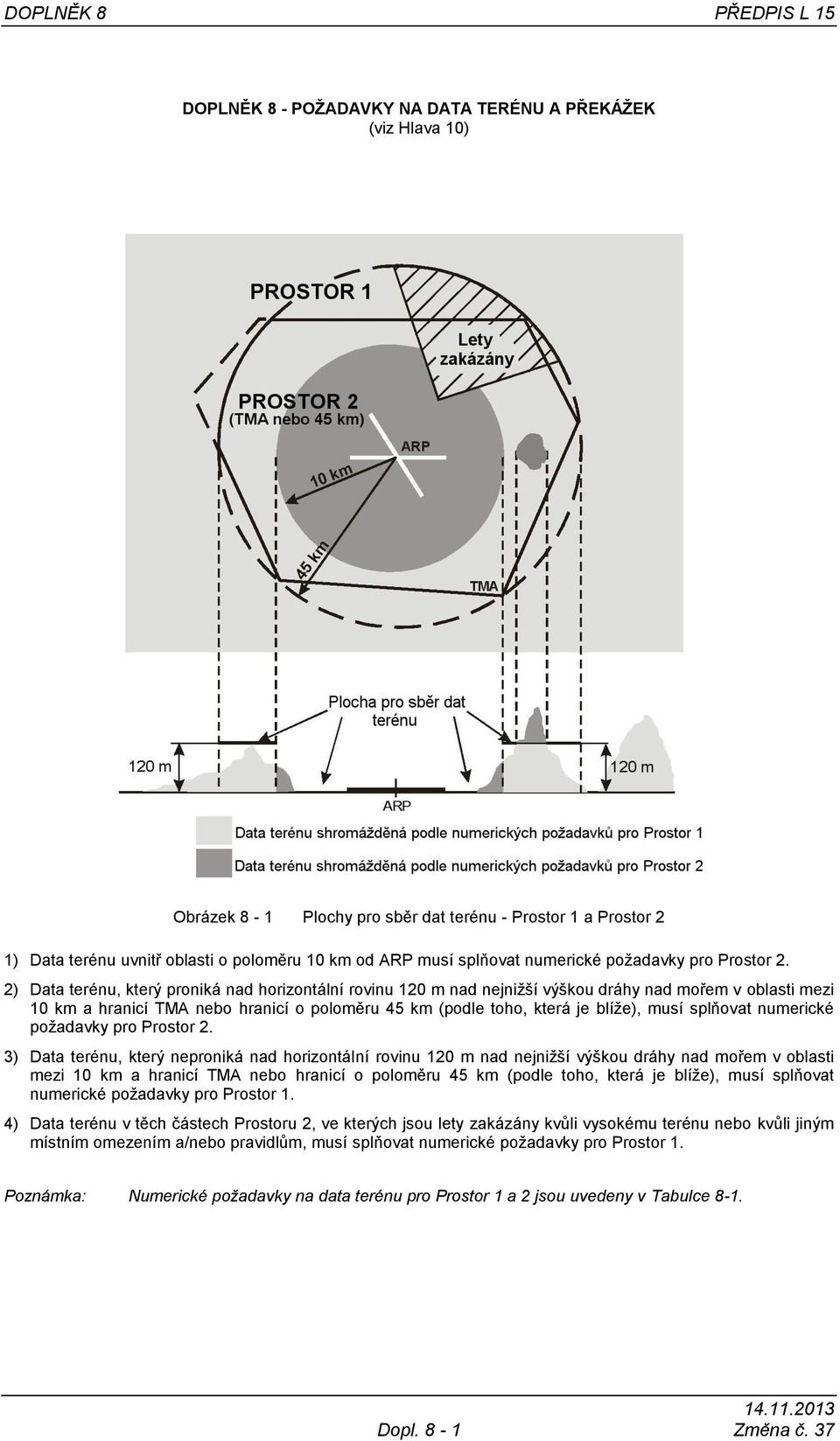

1 DOPLNĚK 8 PŘEDPIS L 15 DOPLNĚK 8 - POŽADAVKY NA DATA TERÉNU A PŘEKÁŽEK (viz Hlava 10) Obrázek 8-1 Plochy pro sběr dat terénu - Prostor 1 a Prostor 2 1) Data terénu uvnitř oblasti o poloměru 10 km od ARP musí splňovat numerické požadavky pro Prostor 2. 2) Data terénu, který proniká nad horizontální rovinu 120 m nad nejnižší výškou dráhy nad mořem v oblasti mezi 10 km a hranicí TMA nebo hranicí o poloměru 45 km (podle toho, která je blíže), musí splňovat numerické požadavky pro Prostor 2. 3) Data terénu, který neproniká nad horizontální rovinu 120 m nad nejnižší výškou dráhy nad mořem v oblasti mezi 10 km a hranicí TMA nebo hranicí o poloměru 45 km (podle toho, která je blíže), musí splňovat numerické požadavky pro Prostor 1. 4) Data terénu v těch částech Prostoru 2, ve kterých jsou lety zakázány kvůli vysokému terénu nebo kvůli jiným místním omezením a/nebo pravidlům, musí splňovat numerické požadavky pro Prostor 1. Poznámka: Numerické požadavky na data terénu pro Prostor 1 a 2 jsou uvedeny v Tabulce 8-1. Dopl. 8-1 Změna č. 37

2) Data terénu, který proniká nad horizontální rovinu 120 m nad nejnižší výškou dráhy nad mořem v oblasti mezi 10 km a hranicí TMA nebo hranicí o poloměru 45 km (podle toho, která je blíže), musí

2 PŘEDPIS L 15 DOPLNĚK 8 Obrázek 8-2 Plochy pro sběr dat překážek - Prostor 1 a Prostor 2 1) Data překážek musí být shromažďována a zaznamenávána v souladu s numerickými požadavky pro Prostor 2 uvedenými v Tabulce 8-2: a) Prostor 2a: obdélníkový prostor okolo dráhy, který zahrnuje dráhový pás a předpolí, pokud je zřízeno. Plocha, ze které se provádí sběr dat překážek v Prostoru 2, musí mít výšku 3 m nad nejbližší výškou dráhy nad mořem, měřeno podél osy dráhy a pro části, vztahující se k předpolí, pokud existuje, od nadmořské výšky nejbližšího konce dráhy; b) Prostor 2b: prostor, který je veden od konce Prostoru 2a ve směru odletu do vzdálenosti 10 km a rozevírá se o 15 % na každou stranu. Plocha, ze které se provádí sběr dat překážek v Prostoru 2b, má 1,2% sklon vedený od konce Prostoru 2a začínající ve výšce konce dráhy nad mořem ve směru odletu, do vzdálenosti 10 km a s rozevřením 15 % na každou stranu. Překážky ve výšce nižší než 3 m nad zemí nemusí být shromažďovány; c) Prostor 2c: prostor, který je veden od vnějšího okraje Prostoru 2a a Prostoru 2b do vzdálenosti max. 10 km od hranice Prostoru 2a. Plocha, ze které se provádí sběr dat překážek v Prostoru 2c, má 1,2% sklon vedený od vnějšího okraje Prostoru 2a a 2b do vzdálenosti 10 km od hranice Prostoru 2a. Výchozí výškou Prostoru 2c musí být výška bodu Prostoru 2a, od které začíná. Překážky ve výšce nižší než 15 m nad zemí nemusí být shromažďovány; a d) Prostor 2d: prostor, který je veden od vnějšího okraje Prostorů 2a, 2b a 2c až do vzdálenosti 45 km od vztažného bodu letiště nebo až k hranici TMA, podle toho co je blíže. Plocha, ze které se provádí sběr dat překážek v Prostoru 2d, má výšku 100 m nad zemí. ČR: Poznámka: V Prostoru 2b se provádí sběr dat překážek protínajících plochu uvedenou v odst. 1) písm. b) a vyšších něž 3 m nad zemí, v Prostoru 2c se provádí sběr dat překážek protínajících plochu uvedenou v odst. 1) písm. c) a vyšších něž 15 m nad zemí (viz ust ). 2) Data překážek v těch částech Prostoru 2, ve kterých jsou lety zakázány kvůli vysokému terénu nebo kvůli jiným místním omezením a/nebo pravidlům, musí být shromažďována a zaznamenávána v souladu s požadavky pro Prostor 1. 3) Data o každé překážce uvnitř Prostoru 1, jejíž výška nad zemí je 100 m nebo více, musí být shromažďována a zaznamenávána v databázi v souladu s numerickými požadavky pro Prostor 1 uvedenými v Tabulce 8-2. Změna č. 37 Dopl. 8-2

Plocha, ze které se provádí sběr dat překážek v Prostoru 2, musí mít výšku 3 m nad nejbližší výškou dráhy nad mořem, měřeno podél osy dráhy a pro části, vztahující se k předpolí, pokud existuje, od

3 DOPLNĚK 8 PŘEDPIS L 15 Obrázek 8-3 Plocha pro sběr dat terénu a překážek - Prostor 3 1) Plocha pro sběr dat terénu a překážek v Prostoru 3 vede půl metru (0,5 m) nad horizontální rovinu procházející nejbližším bodem na pohybové ploše letiště. 2) Data terénu a překážek v Prostoru 3 musí splňovat numerické požadavky uvedené v Tabulce 8-1 a Tabulce 8-2. Dopl. 8-3 Změna č. 37

rovinu procházející nejbližším bodem na pohybové ploše letiště.

4 PŘEDPIS L 15 DOPLNĚK 8 Obrázek 8-4 Plocha pro sběr dat terénu - Prostor 4 V Prostoru 4 musí data terénu a překážek splňovat numerické požadavky uvedené v tabulce 8-1, respektive tabulce 8-2. Poznámka 1: Prostor 4 může být prodloužen v souladu s ust ČR: Poznámka 2: V Prostoru 4 se sběr dat provádí u překážek vyšších než 0,5 m nad zemí. Změna č. 37 Dopl. 8-4

5 DOPLNĚK 8 PŘEDPIS L 15 Tabulka 8-1 Numerické požadavky na data terénu Rozteč bodů Prostor 1 Prostor 2 Prostor 3 Prostor 4 3 obloukové vteřiny (přibližně 90 m) 1 oblouková vteřina (přibližně 30 m) 0,6 obloukové vteřiny (přibližně 20 m) 0,3 obloukové vteřiny (přibližně 9 m) Vertikální přesnost 30 m 3 m 0,5 m 1 m Vertikální rozlišení 1 m 0,1 m 0,01 m 0,1 m Horizontální přesnost 50 m 5 m 0,5 m 2,5 m Stupeň věrohodnosti 90% 90% 90% 90% Klasifikace integrity běžná význačná význačná význačná Údržba jak požadováno jak požadováno jak požadováno jak požadováno Tabulka 8-2 Numerické požadavky na data překážek Prostor 1 Prostor 2 Prostor 3 Prostor 4 Vertikální přesnost 3 m 3 m 0,5 m 1 m Vertikální rozlišení 1 m 0,1 m 0,01 m 0,1 m Horizontální přesnost 50 m 5 m 0,5 m 2,5 m Stupeň věrohodnosti 90% 90% 90% 90% Klasifikace integrity běžná význačná význačná význačná Údržba jak požadováno jak požadováno jak požadováno jak požadováno Dopl. 8-5 Změna č. 37

Stupeň věrohodnosti 90% 90% 90% 90% Klasifikace integrity běžná význačná význačná význačná Údržba jak požadováno jak požadováno jak požadováno jak požadováno Tabulka 8-2 Numerické požadavky na data

6 PŘEDPIS L 15 DOPLNĚK 8 Tabulka 8-3 Atributy terénu Atributy terénu Oblast pokrytí Identifikace původce (originátora) dat Identifikace zdroje dat Způsob získání Rozteč bodů Horizontální referenční systém Horizontální rozlišení Horizontální přesnost Horizontální stupeň věrohodnosti Horizontální poloha Výška nad mořem Vztažná výška nad mořem Vertikální referenční systém Vertikální rozlišení Vertikální přesnost Vertikální stupeň věrohodnosti Typ plochy Zaznamenaná plocha Úroveň proniknutí Známé odchylky Integrita Označení data a času Použitá měřicí jednotka Povinné/ Změna č. 37 Dopl. 8-6

Horizontální poloha Výška nad mořem Vztažná výška nad mořem Vertikální referenční systém Vertikální rozlišení Vertikální přesnost Vertikální stupeň

7 DOPLNĚK 8 PŘEDPIS L 15 Tabulka 8-4 Atributy překážek Atributy překážky Oblast pokrytí Identifikace původce (originátora) dat Identifikace zdroje dat Identifikace překážky Horizontální přesnost Horizontální stupeň věrohodnosti Horizontální poloha Horizontální rozlišení Horizontální rozsah Horizontální referenční systém Výška nad mořem Výška Vertikální přesnost Vertikální stupeň věrohodnosti Povinné/ Vertikální rozlišení Vertikální referenční systém Druh překážky Geometrický druh Integrita Označení data a času Použitá měřicí jednotka Provoz Účinnost Osvětlení Značení Dopl. 8-7 Změna č. 37

Horizontální referenční systém Výška nad mořem Výška Vertikální přesnost Vertikální stupeň věrohodnosti Povinné/ Vertikální rozlišení Vertikální

8 ZÁMĚRNĚ NEPOUŽITO
