1 AEDECC projekt revitalizace nevyužívaných církevních objektů v Dolním Rakousku a na Moravě - Diagnostika staveb, analýza a prevence poruch Prof. Dipl. Ing. Miloš Drdácký, DrSc. Ústav teoretické a aplikované mechaniky AV ČR Centrum excelence Telč

2 Činnost Centra excelence Telč jako partnera projektu AEDECC byla zaměřena na průzkum a hodnocení stavu objektů, určených k revitalizaci. Byly řešeny následující úlohy: vytvoření obecné rukověti stavební diagnostiky průvodce správců či vlastníků objektů při posuzovaní stavu objektů, provedení vizuálních průzkumů vybraných objektů a jejich základní posouzení, doporučení preventivních opatření proti vzniku závažných poruch u neužívaných objektů, pilotní návrh konverzační aplikace navržené rukověti, možnosti aplikace sémantického systému záznamu a analýzy poruch památek MONDIS Gemeinsam mehr erreichen. Společně dosáhneme více. 2 2

3 Rukověť stavební diagnostiky tvoří jednu kapitolu publikace projektu AEDECC a zároveň je k dispozici v elektronické formě na CD spolu s příklady provedených vizuálních průzkumů. Členění kapitol vychází z potřeb popisu stavu budov: - stavební typ, převažující - použitý materiál, stáří a historie užívání, - typické vady a poruchy. V areálech nebo na větších budovách s delší stavební historií se mohou vyskytovat kombinace stavebních typů i materiálů a podobné viditelné projevy poškození mohou mít různé příčiny. Gemeinsam mehr erreichen. Společně dosáhneme více. 3 3

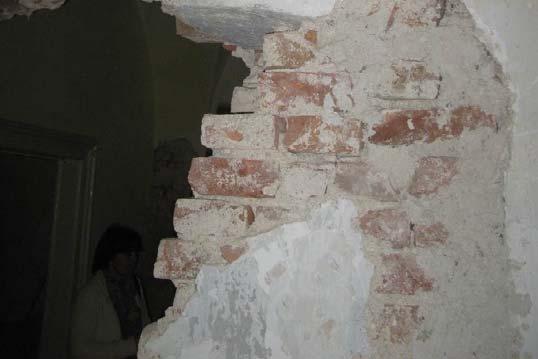

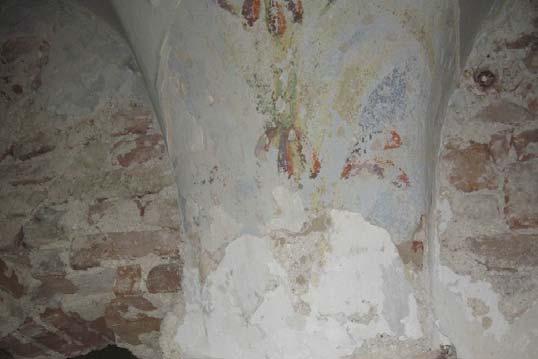

4 Typické nedostatky, vady a poruchy na dlouhodobě neužívaných nebo zanedbaných objektech - nestabilita základových konstrukcí nebo podloží (sedání, pokles základové půdy, vliv vegetace, pohyb hladiny spodní vody apod.), - celková nestabilita objektu nebo místní nestabilita konstrukčních prvků (kritické prvky, které mohou při selhání způsobit progresivní zřícení), - nevhodné stavební zásahy, změny (konstrukční úpravy, otvory pro instalace, přestavby atd.), Odbouraná opora klenebního výběhu.(kanovnické domy Mikulov, ČR) Gemeinsam mehr erreichen. Společně dosáhneme více. 4 4

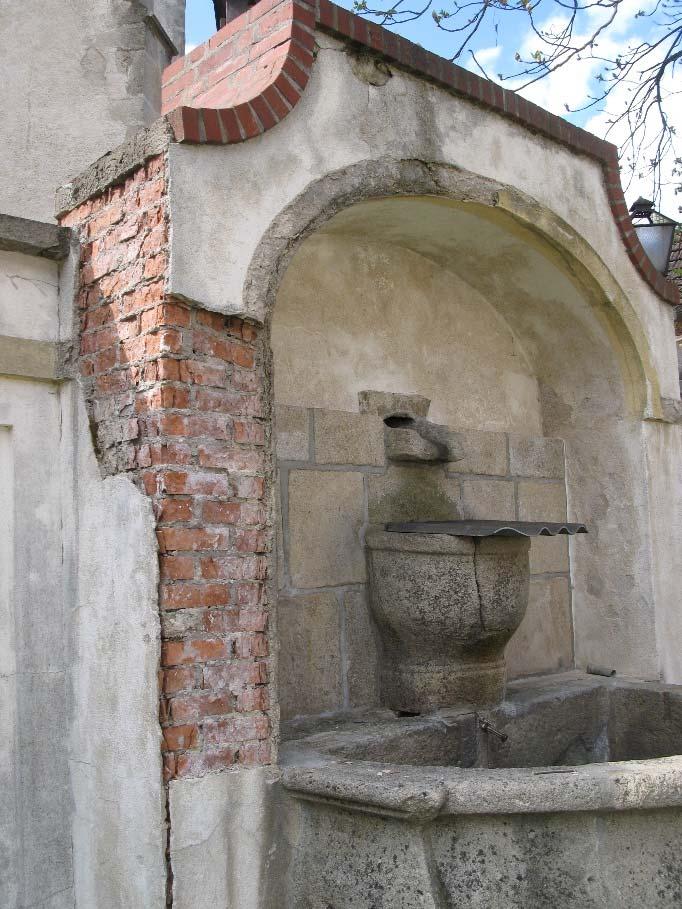

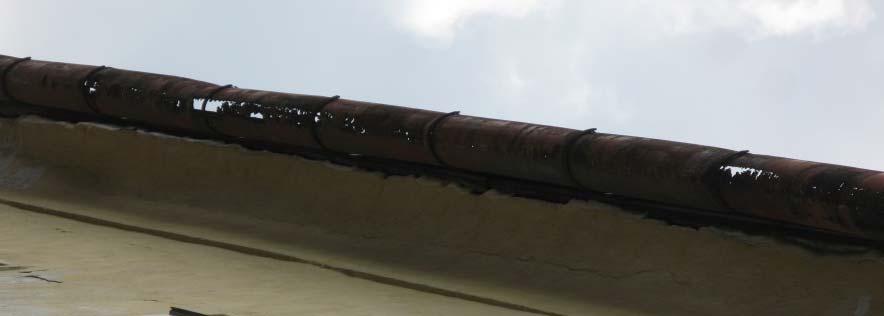

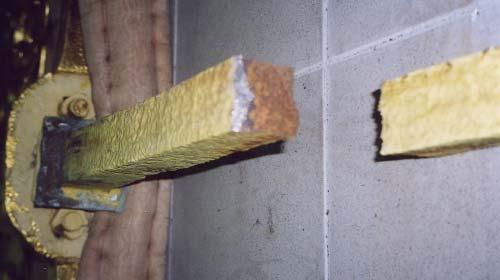

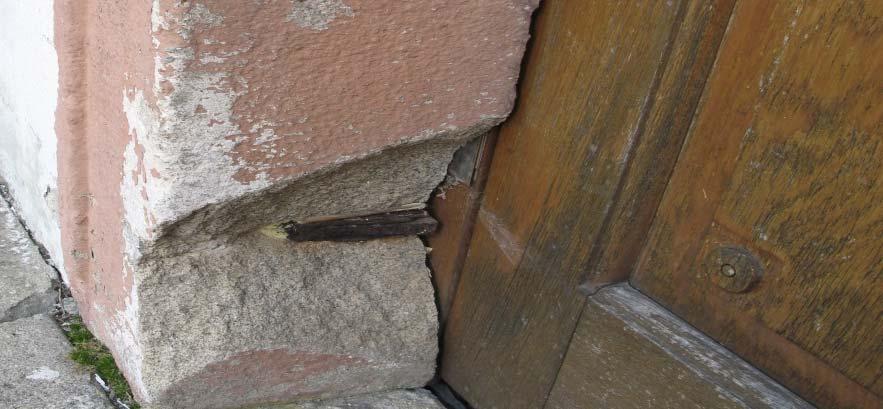

5 - chybné nebo nepřiměřené užívání, přetěžování konstrukcí, - záměrné poškození, vandalismus, - zchátralost stářím nebo nízkou kvalitou stavebních materiálů, - bídná řemeslná kvalita stavby, chybné detaily, nekvalitní výstavba, - zanedbaná, nekvalitní nebo chybějící údržba, - netěsnost nebo poruchy střešní krytiny, u plochých střech i přetížení zadrženými srážkami, Nevhodné kotvení dveřního rámu železným čepem vedlo k jeho silné korozi a odtržení části kamenného ostění.(eisgarn, A) Perforovaný žlab způsobuje trvalé zavlhčování a poškozování fasády a vyžaduje výměnu.(eisgarn, A) Gemeinsam mehr erreichen. Společně dosáhneme více. 5 5

6 - chybné detaily Trvalé zavlhčování a poškozování fasády odkapem z oplechování říms a odstřikováním vody. (Eisgarn, A) Gemeinsam mehr erreichen. Společně dosáhneme více. 6 6

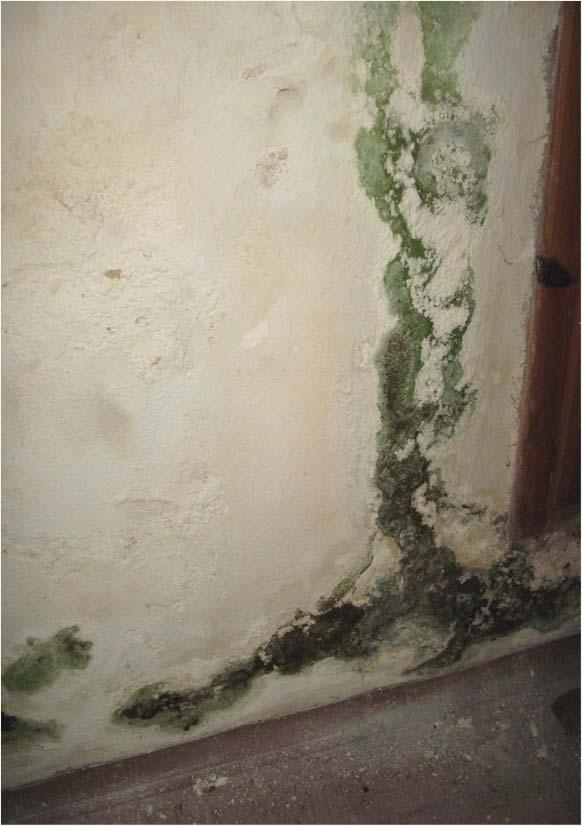

7 - vzlínající, pronikající a kondenzující voda (chybějící nebo neúčinné izolace proti zemní vlhkosti, pronikající a kondenzující pára nebo vzdušná vlhkost, netěsnost a poruchy rozvodů vody, nedostatečný nebo vadný odvod srážkové nebo odpadní vody apod.), Výkvěty solí, porosty sinic a řas (Harth, A) Gemeinsam mehr erreichen. Společně dosáhneme více. 7 7

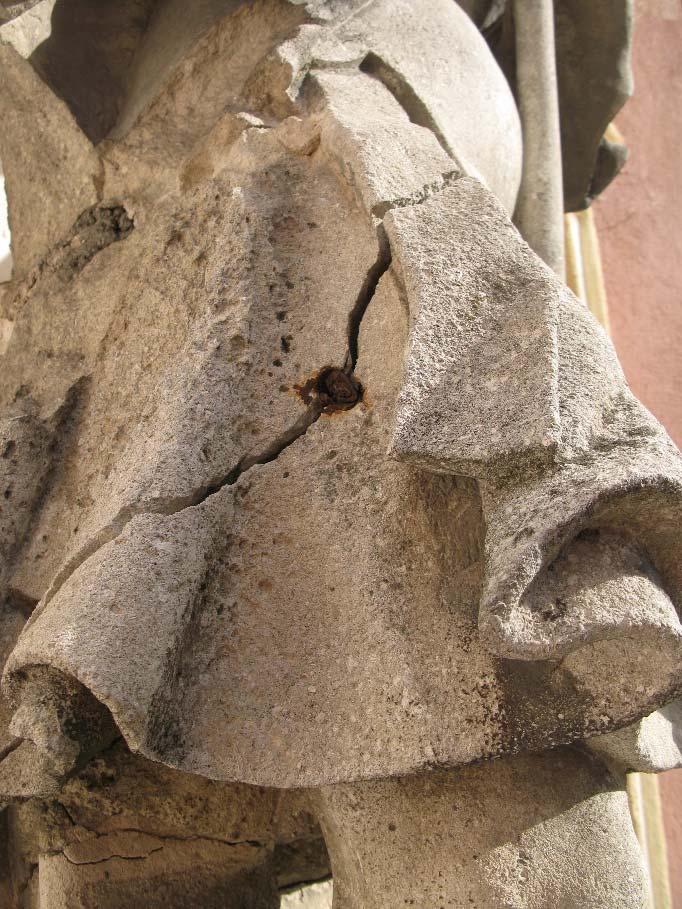

8 - teplotní a vlhkostní objemové změny a pohyby, - degradace materiálu biologickými, chemickými a fyzikálními vlivy (hniloba dřeva, zasolení, déšť, mráz atd.), Kombinace zavlhčení a mrazu. (Eisgarn, A) Korozními produkty roztržená socha sv. Floriána (Eisgarn, A) Gemeinsam mehr erreichen. Společně dosáhneme více. 8 8

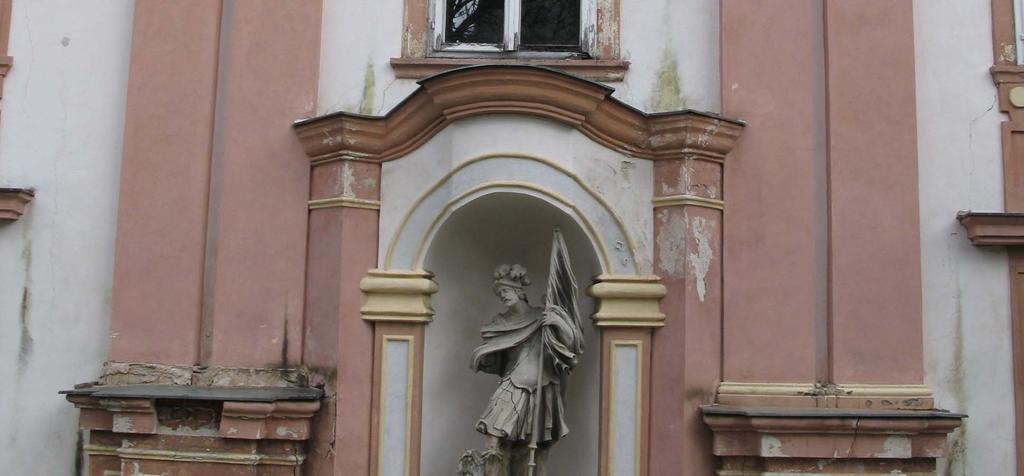

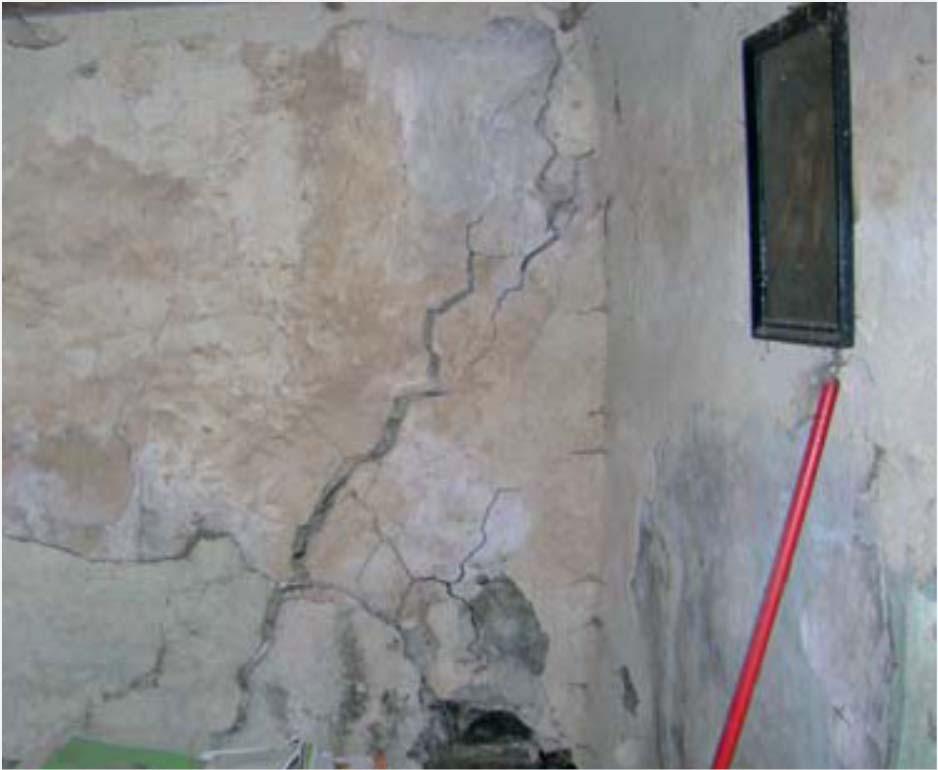

9 - teplotní a vlhkostní objemové změny a pohyby, - degradace materiálu biologickými, chemickými a fyzikálními vlivy (hniloba dřeva, zasolení, déšť, mráz atd.), Hnilobou poškozená dřevěná podpora kříže. (Chrám navštívení Panny Marie na Svatém Kopečku u Olomouce, ČR) Degradace zdiva malta nízké pevnosti, nedostatečná vazba. (Altpölla, A) Gemeinsam mehr erreichen. Společně dosáhneme více. 9 9

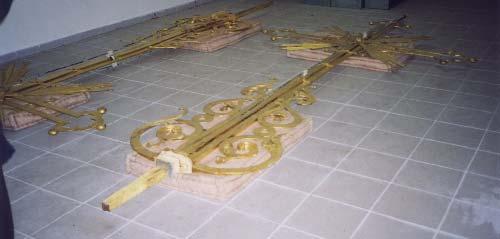

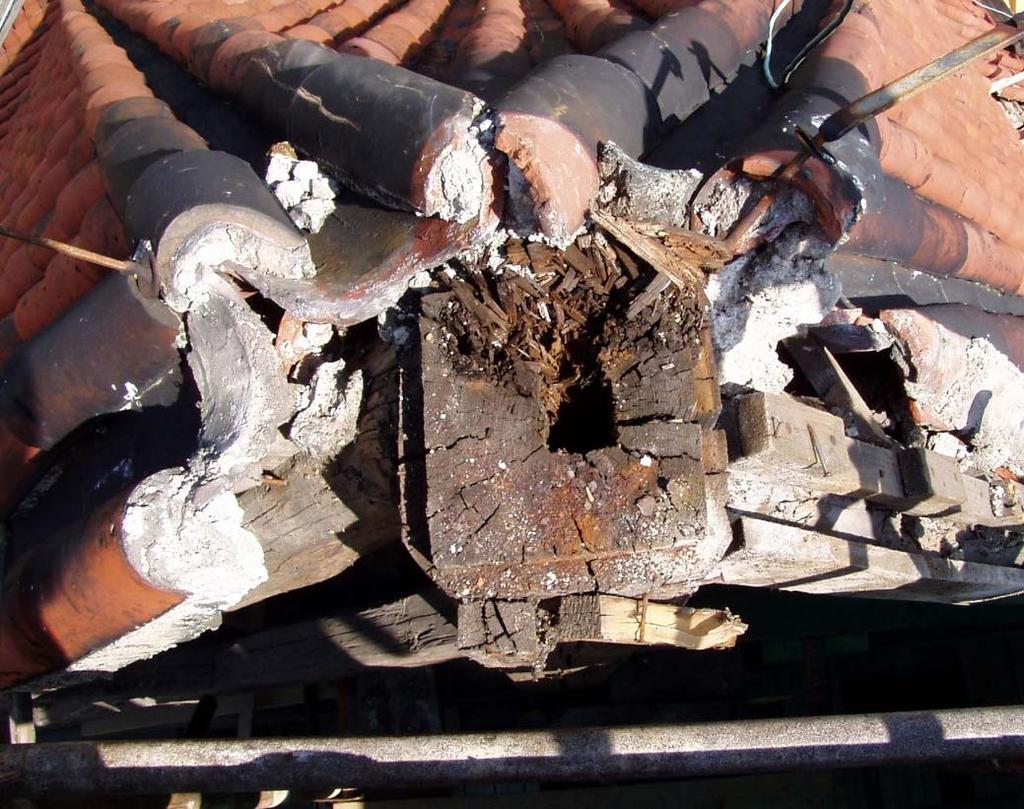

10 - teplotní a vlhkostní objemové změny a pohyby, - degradace materiálu biologickými, chemickými a fyzikálními vlivy (hniloba dřeva, zasolení, déšť, mráz atd.), Degradace dřevěné podpory kříže, jeho cyklické střídavé ohýbání vedlo k únavovému lomu. (Strahovský klášter Praha, ČR) - ilustrace 10 Gemeinsam mehr erreichen. Společně dosáhneme více. 10

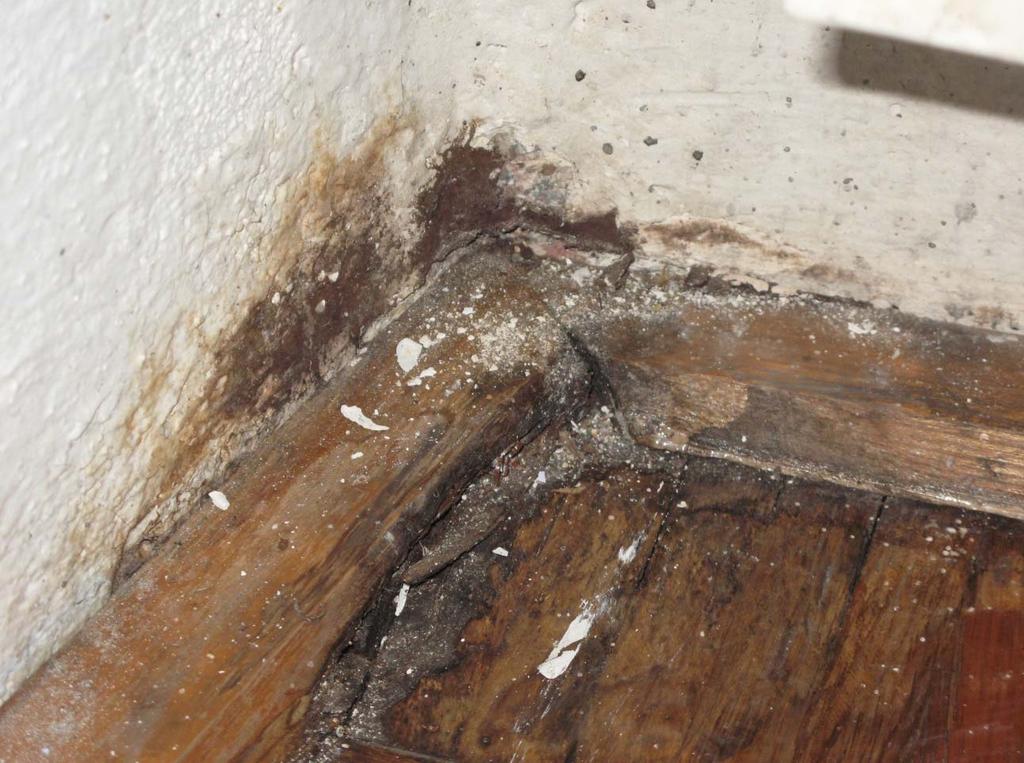

11 Zjištěno vážné poškození dřevěné podlahy 11 Gemeinsam mehr erreichen. Společně dosáhneme více. 11

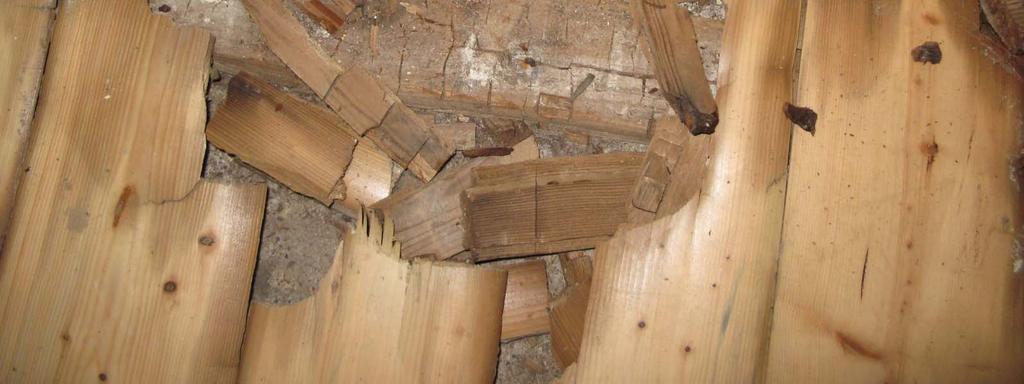

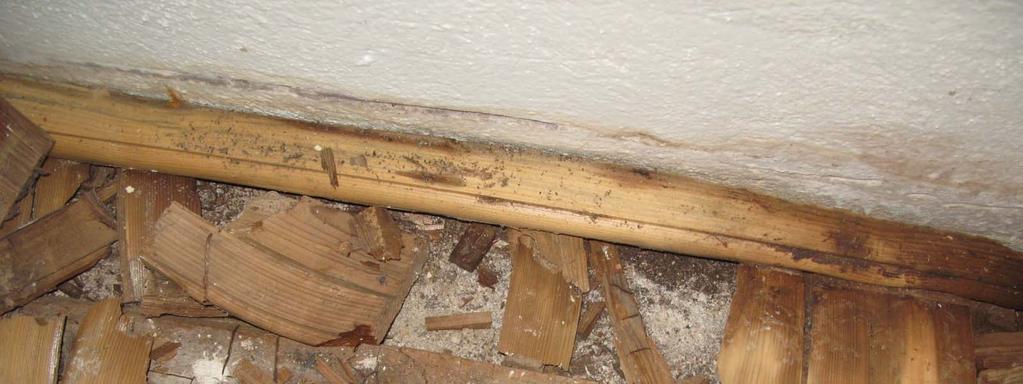

12 Kostkovitý rozpad dřeva velikost kostek je typická pro určité houby zde dřevomorka, outkovka i trámovka Nutný odběr vzorků a kultivační vyšetření v laboratoři 12 Gemeinsam mehr erreichen. Společně dosáhneme více. 12

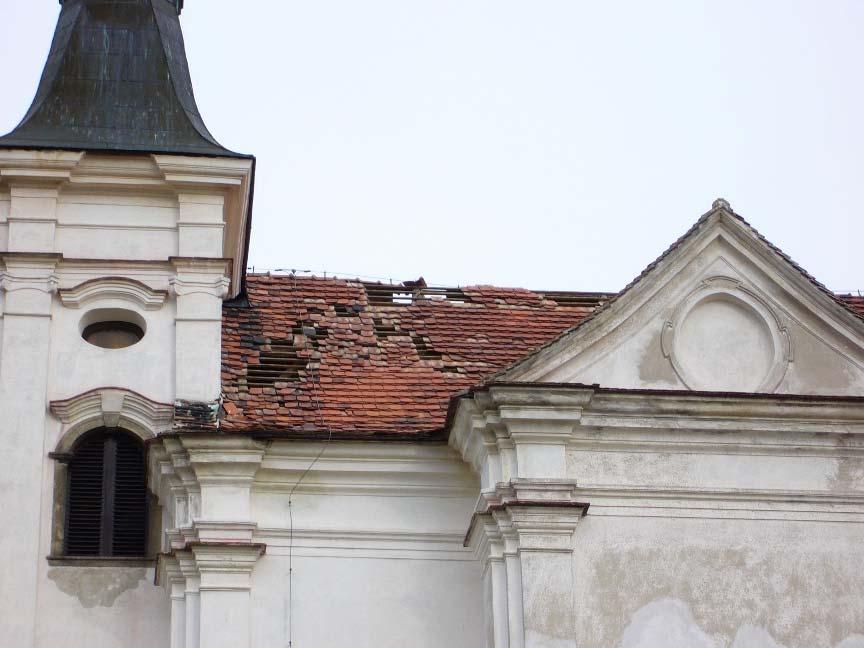

13 - vady snižující bezpečnost užívání (chybějící části konstrukcí, poškozená zábradlí a parapetní zdi, balustrády apod.), - nedostatečná tepelná, akustická a zdravotní funkčnost, - dožívající nebo zastaralé instalace technického zařízení budov včetně vytápění a odvodu spalin, - přítomnost nepřístupných prostor pro údržbu, inspekci či opravy, - poškozující vlivy okolí - přírodní i průmyslové hrozby (exhalace, vibrace, záplavy atd.). 13 Gemeinsam mehr erreichen. Společně dosáhneme více. 13

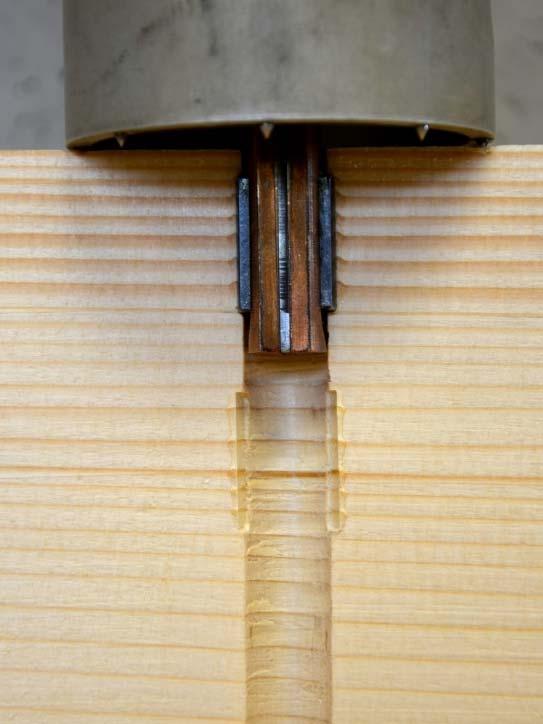

14 Speciální průzkumné metody Odběr vzorků materiálu a jejich vyšetření nebo vyzkoušení v laboratoři (mechanické vlastnosti, houby,..). Dále existují vady a poruchy skryté a pro jejich diagnostiku používáme kromě vizuální prohlídky řadu nedestruktivních nebo šetrně destruktivních metod. Tyto metody poskytují i data pro posuzování bezpečnosti a spolehlivosti konstrukcí. 4.5 mm Jádrový vývrt síla posunutí 14 Gemeinsam mehr erreichen. Společně dosáhneme více. 14

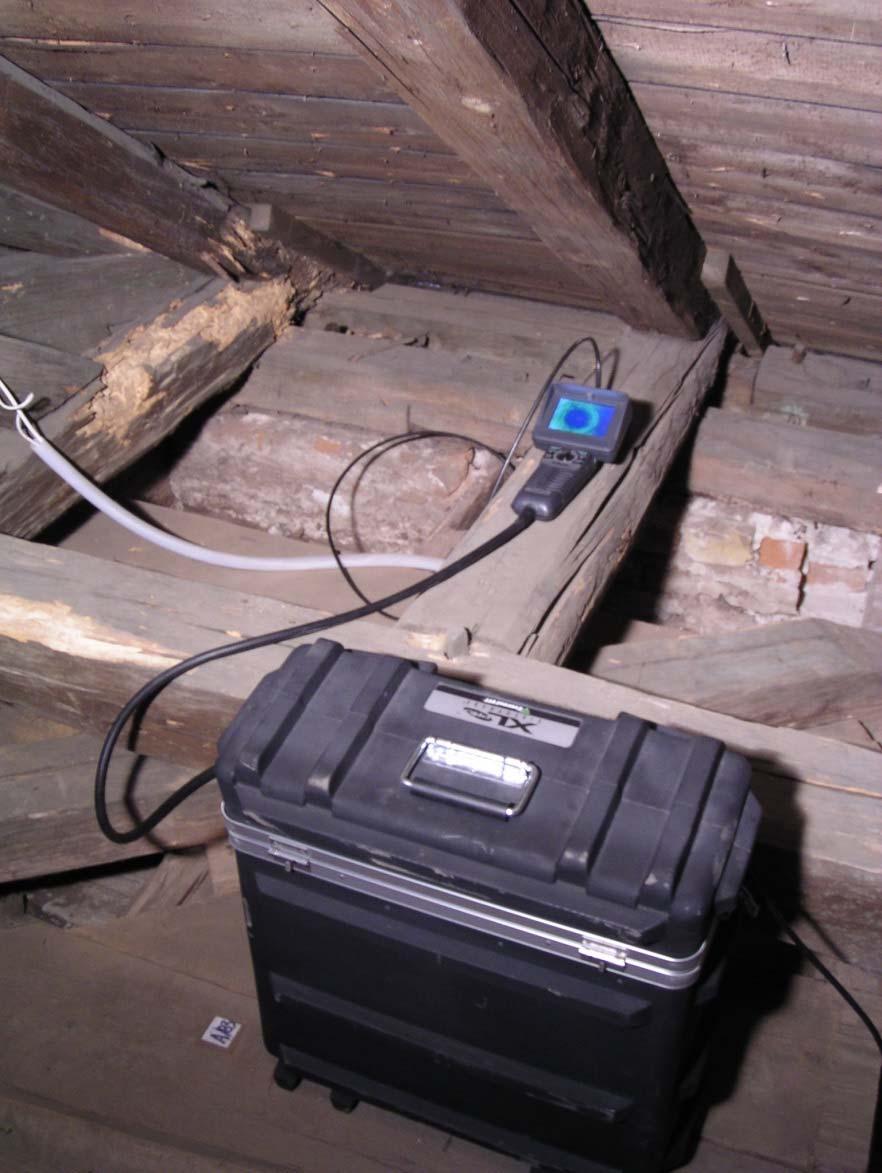

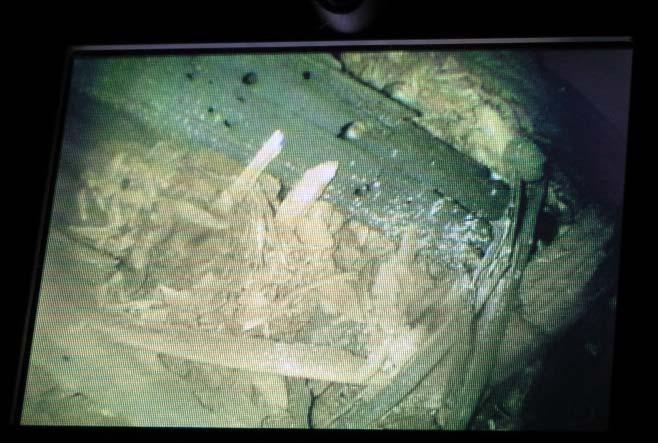

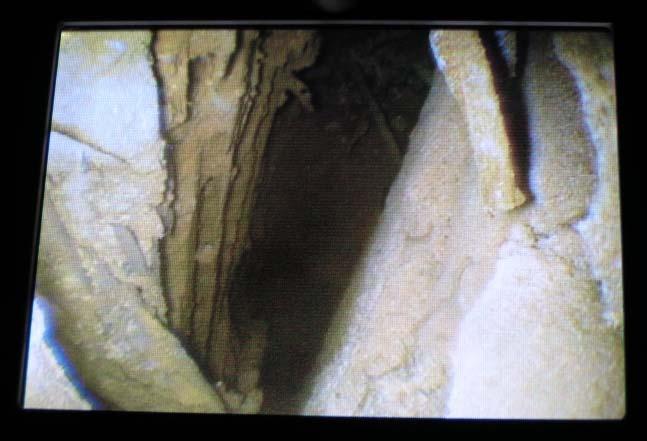

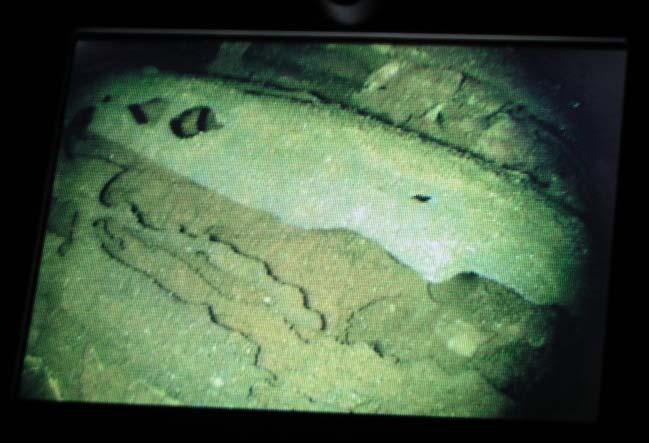

15 Zcela zničená pozednice Videoskop Mezera mezi trámem a zdivem 15 Gemeinsam mehr erreichen. Společně dosáhneme více. 15

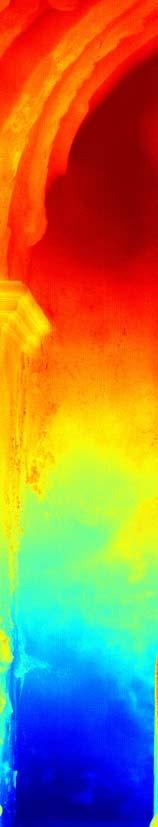

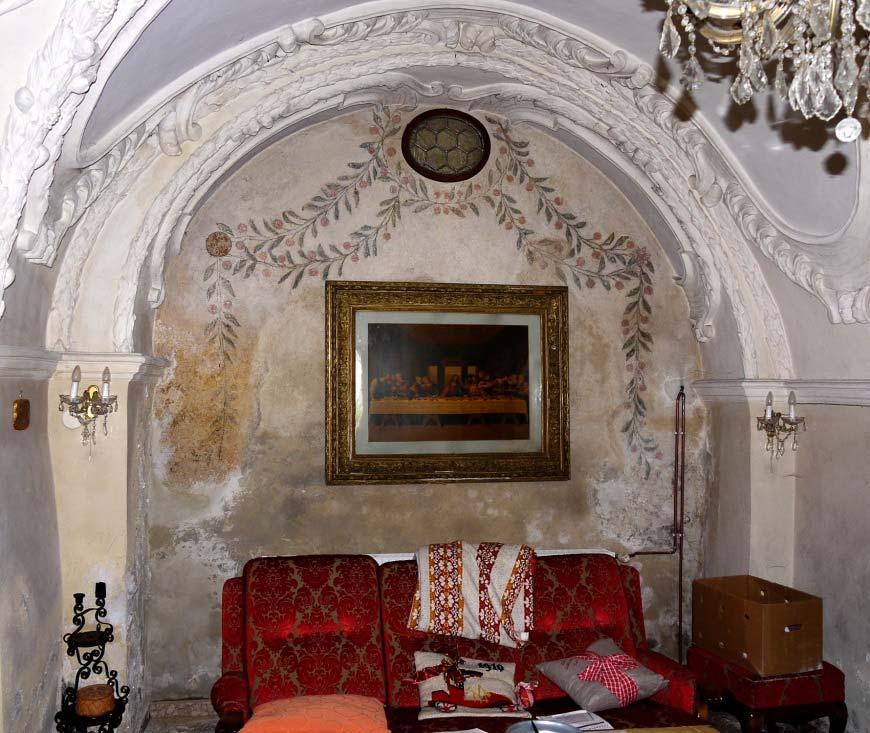

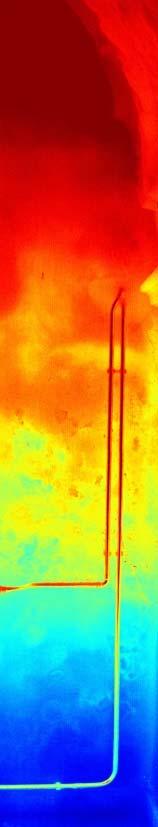

16 Termografie pasivní Pohled na vlhkou stěnu s bujnými výkvěty solí, b) Rozložení teplot na stěně v rozích, které zobrazuje i gradient vlhkosti fara v Harth (A). Termogram východní fasády s dobře patrným zazděným kamenným rámem okna a oblouky v přízemí klášter v Eisgarn (A) - dole. 16 Gemeinsam mehr erreichen. Společně dosáhneme více. 16

17 Radar Stav základových konstrukcí, přítomnost podzemních struktur a dutin či skladbu stropních konstrukcí a zdiva můžeme zjišťovat pomocí radaru: Přijímací část přístroje registruje signál, odražený a změněný jednotlivými rozhraními vrstev materiálů s rozdílnou dielektrickou konstantou d Odrazný mód typicky měří čas T x a R x v jedné obálce Průchozí mód registruje T x a R x proti sobě 17 Gemeinsam mehr erreichen. Společně dosáhneme více. 17

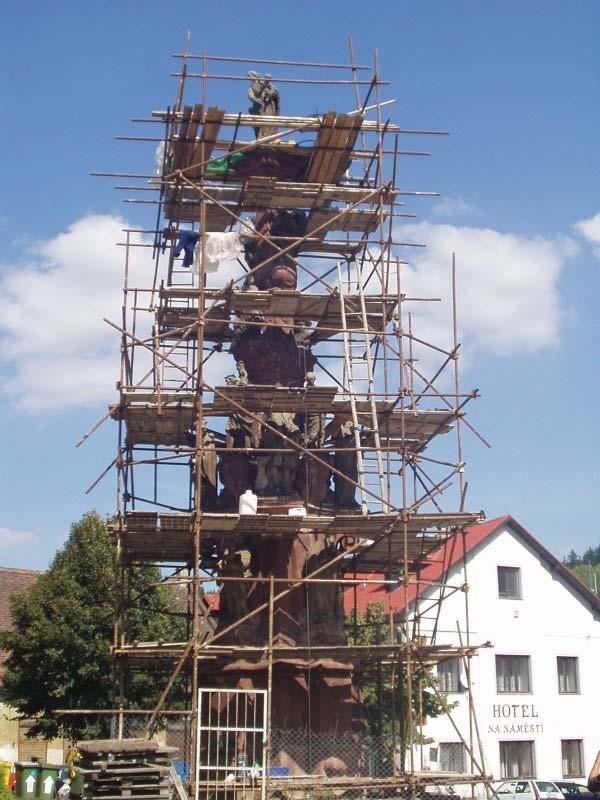

18 Příklad Vyšetřování polohy spojovacích kovových trnů sochy Panny Marie na sloupu v Kácově 18 Gemeinsam mehr erreichen. Společně dosáhneme více. 18

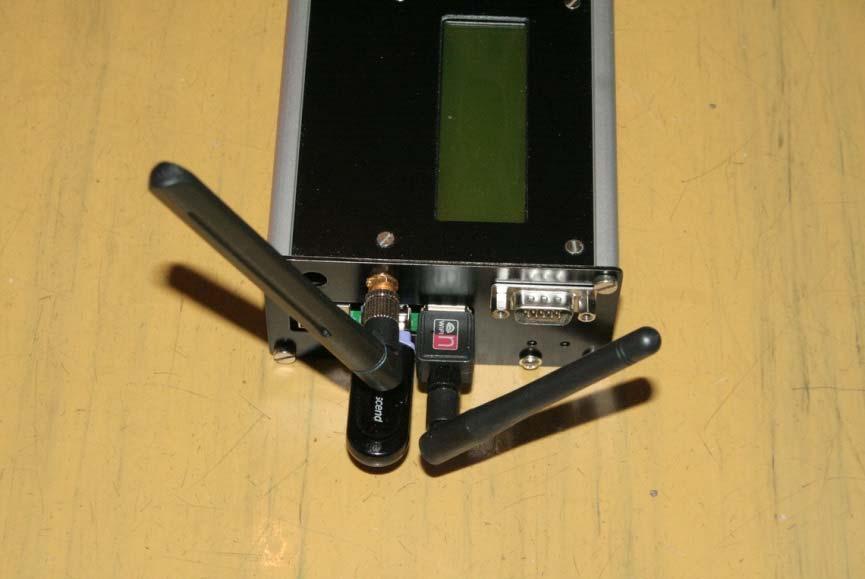

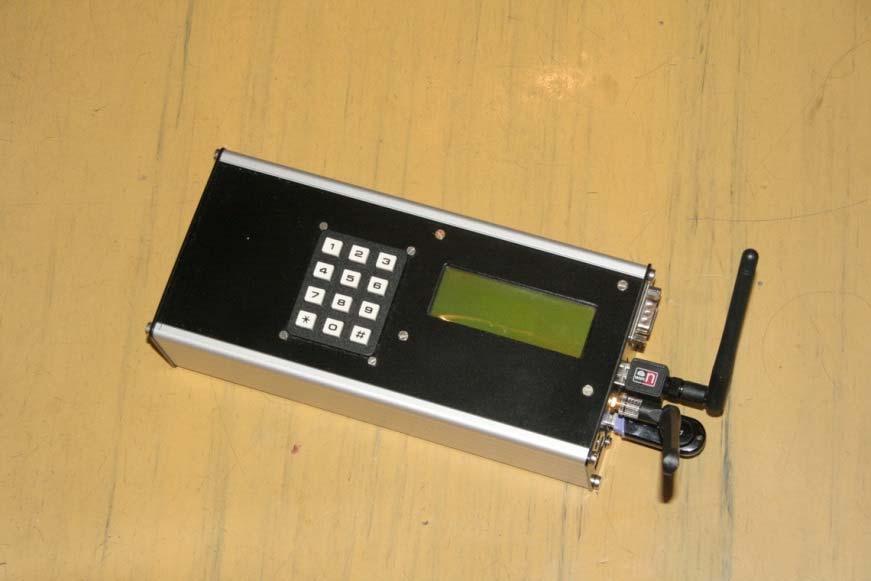

19 Konverzační aplikace rukověti Pracovník provádějící průzkum se pohybuje ve stavebním objektu v podmínkách, kdy je vyplňování klasického papírového formuláře nepraktické nebo nemožné. Data pořizována formou řízeného dialogu. Řídící jednotka pokládá otázky, průzkumník odpovídá. Spojení řídicího počítače s průzkumníkem zajišťuje obousměrný fonický radiový spoj. Vlastní dialog je řízen předem připraveným scénářem, založeným na struktuře "Rukověti". 19 Gemeinsam mehr erreichen. Společně dosáhneme více. 19
