NÁVOD K OBSLUZE UNIVERZÁLNÍ FRÉZKA S DIGITÁLNÍM ODMĚŘOVÁNÍM FHV-50PD

Transkript

1 NÁVO K OBSLUE UNIVERÁLNÍ FRÉK S IGITÁLNÍM OMĚŘOVÁNÍM FHVP F / Původní česká verze návodu k použití druhé vydání leden

2 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC

3 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC OBSH ) Obsah balení ) Úvod ) Technická data ) Účel použití ) Hodnoty hluku zařízení ) Bezpečnostní štítky ) Konstrukce stroje ) Popis stroje ) oprava a montáž ) Manipulace a instalace stroje ) Mazání stroje ) Elektroinstalace ) Systém digitálního odměřování RO ) Údržba univerzální frézky ) Rozkreslení stroje ) Sezm součástí ) Příslušenství a doplňky ) Rozebrání a likvidace ) Všeobec. bezpečnostní předpisy ) áruční podmínky ) áruční list Obsah balení Univerzální frézka je dodává samostatně ve dřevěném obalu, zpevněném ocelovými páskami, s tímto příslušenstvím. ) ks kleštinový upíč s trnem Mk IV ) po ks kleštiny,,,,,,, ) ks klíč pro kleštinový upíč ) redukční pouzdra ks Mk IV, ks Mk III ) ks trn pro vrtací sklíčidlo MkIII/B ) ks vrtací sklíčidlo /B ) ks vyvrtávací trn (pro radeko s trnem bez ušeče Mk IV) ) ks upící šroub nástrojů pro vertikální vřeteno L mm, M ) ks upící šroub nástrojů pro horizontální vřeteno L mm, M ) ks frézovací trn L mm Mk IV/ ) ks frézovací trn L mm Mk IV/ ) ks plochý klíč ) ks imbus klíč ) ks vyrážecí klín Úvod Vážený zákazníku, děkujeme Vám za zakoupení univerzální frézky FHVP od firmy S Trade s.r.o. Tento stroj je vybaven bezpečnostním zařízením ochranu obsluhy a stroje při jeho běžném technologickém využití. Tato opatření však nemohou pokrýt všechny bezpečnostní aspekty, a proto je třeba, aby obsluhující dříve, než začne stroj používat, pozorně pročetl tento návod a porozuměl mu. Vyloučí se tím chyby jak při instalaci stroje, tak i při vlastním provozu. Nepokoušejte se proto uvést stroj do provozu dříve, než jste si přečetli všechny instrukce a dokud jste neporozuměli každé funkci a postupu. Technická data,/, kw / V, kw / V W W W mm mm mm kg Mk IV ot./min. ( st.) ot./min. (st.) mm mm mm mm mm mm/min. (st.) mm mm mm kg Příkon dvourychlostního horizont. motoru Příkon vertikálního motoru Příkon motoru podélného posuvu Příkon motoru příčného posuvu Příkon motoru čerpadla Ma. průměr vrtání Ma. průměr horizont. frézování Ma. průměr vertikál. frézování Ma. hmotnost obrobku Kužel vřetene Otáčky horizont. vřetene Otáčky vertikál. vřetene Vzdálenost vertikál. vřetene od sloupu Vzdálenost vertikál. vřetene od stolu Vzdálenost vertikál. vřetene od podlahy Vzdálenost horizont. vřetene od sloupu Průměr vřetene Posuv strojní podélný (rozsah rychlosti posuvu) Podélný posuv stolu Příčný posuv stolu Rozměr stolu Hmotnost stroje

4 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Účel použití Univerzální frézka se používá pro obrábění kovových i nekovových dílců. Stroj je určen pro všechny důležité funkce vrtání a frézování: vertikální, horizontální, ale i úhlové. Posuv je řízený ručně nebo strojně. Frézku lze využít v nástrojářských dílnách, údržbách, malých a středních výrobních provozech. Hodnoty hluku zařízení Hladi akustického výkonu (L W) Hladi hluku () v místě obsluhy ( L p eq ) L W, db() Hodnota měřená s technologií. L p eq, db () Hodnota měřená s technologií. L W, db() Hodnota měřená bez technologie. L p eq, db () Hodnota měřená bez technologie Uvedené Bezpečnostní štítky výsledky vyhovují hodnotám stanoveným podle hygienických předpisů M ČR sv. /, oddíl II. Tento stroj je opatřen bezpečnostním zařízením, které chrání obsluhu i stroj. Bezpečnostní zařízení je tvořeno jedním koncovým vypíčem maimálního výsunu vřete a jedním koncovým spíčem krytu sklíčidla frézky. Na stroji jsou umístěny informační štítky a štítky upozorňující různá nebezpečí. Před započetím práce frézce čtěte návod k použití! štítek je umístěn pravé ně převodové skříně Při práci stroji používejte ochranné pomůcky zraku! štítek je umístěn pravé ně převodové skříně Při práci stroji používejte ochranné pomůcky sluchu! štítek je umístěn pravé ně převodové skříně VROVÁNÍ! Při sejmutém krytu nebezpečí úrazu elektrickým proudem! štítek je umístěn krytu ovládacího panelu Nepracujte stroji v rukavicích! štítek je umístěn pravé ně převodové skříně POOR! Nebezpečí úrazu horních končetin! štítek je umístěn ochranném krytu nástroje s koncovým vypíčem

5 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Upozornění! bejte, aby návod k obsluze byl pečlivě uschován pro další případné objednání náhradních dílů! štítek je umístěn pravé ně převodové skříně VROVÁNÍ! Při sejmutém krytu nebezpečí úrazu elektrickým proudem! štítek je umístěn krytu svorkovnice motoru POOR! ČTĚTE NÁVO K POUŽITÍ! NEMĚŇTE OTÁČK OKU SE VŘETENO NEOTOČÍ! štítek je umístěn čele převodové skříně štítky ovládání ) Osvětlení štítek je umístěn u vypíče osvětlení frézky ( ) ) Motor štítek je umístěn ovládacím panelu vertikálního vřete u přepíče dvourychlostního motoru ( ) ) Hák štítek ozčuje vázací místa podstavci frézky ) Chlazení štítek je umístěn hlavním ovládacím panelu u vypíče čerpadla chlazení ( ) ) Kapka štítek ozčuje lévací místa pro chladící kapalinu pravé ně podstavce ) Hlavní vypíč štítek je umístěn u hlavního vypíče ( ), zadní ně frézky ) Místo pro mazání vřete štítek je umístěn po pravé ně vertikálního vřete ) Koncový vypíč dojezdu štítek je umístěn koncových vypíčích příčného a podélného strojního posuvu ) Směrové šipky otáčení vřeten štítek je umístěn ovladačích horizontálního i vertikálního vřete u přepíče otáček

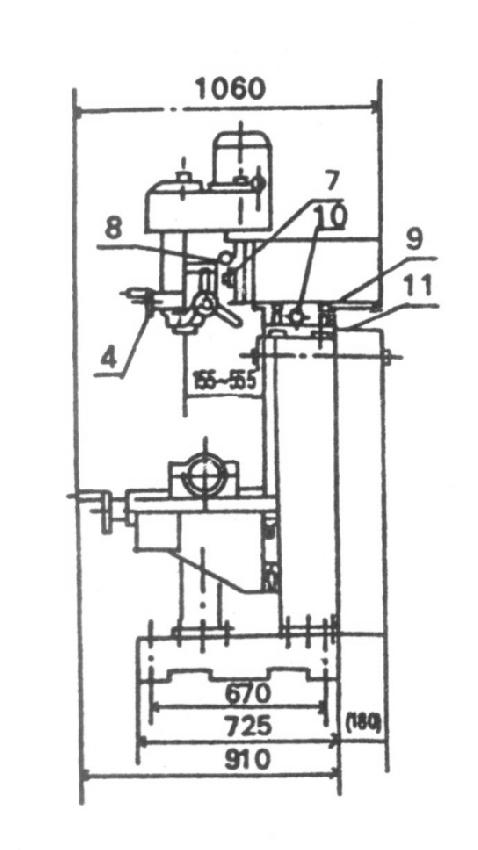

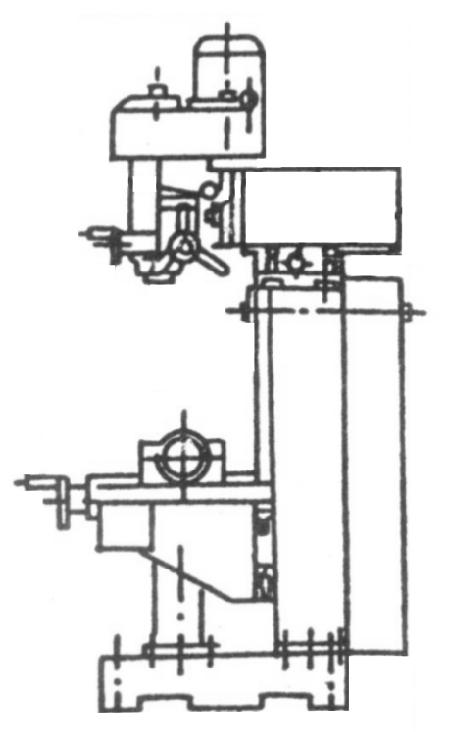

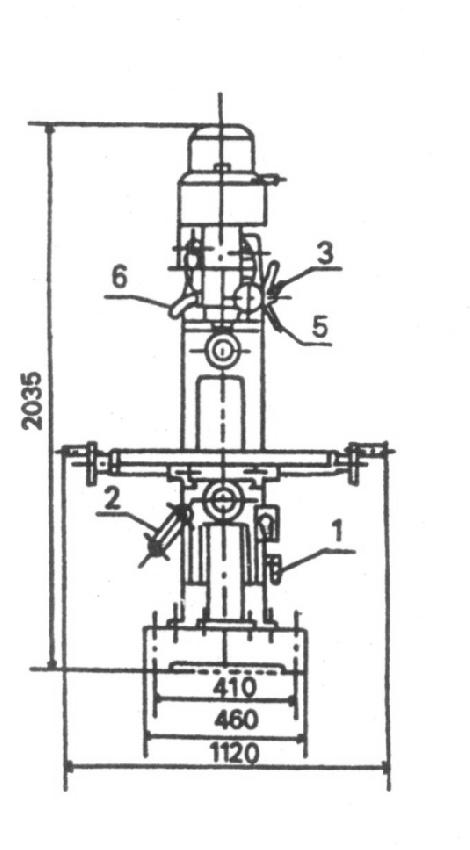

6 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Konstrukce stroje Univerzální frézku tvoří převážně skupi litinových odlitků. Pohon frézky zajišťuje asynchronní motor, který je přes přírubu připojen k převodové skříni. Tato převodová skříň je montová otočně prizmatickém sloupu frézky a zajišťuje obrábění pod úhlem. Sloup frézky je přimontován k základně obsahující posuvně uložený křížový stůl. Podélný i příčný posuv pracovního stolu je ovládán manuálně nebo strojně. Obslužná místa Na univerzální frézce je pouze jedno obslužné místo, ze kterého lze plně ovládat stroj. Je to z čela stroje, odkud lze bez problému dosáhnout všechny obslužné prvky. Jejich popis leznete v tomto návodu k obsluze. Popis stroje ) Ovládání vertikálního vřetene ) Páka aretace vřetene ) Osvětlení ) Stůl univerzální frézky ) Ruční kolo příčného posuvu ) Ruční páka stavení výšky stolu ) Strojní příčný posuv ) Motor ) Řadící páky otáček vřetene ) Ruční kolo mikroposuvu vřetene ) Ruční páka posuvu vřetene ) Horizontální vřeteník ) Systém digitálního odměřování ) Sloup frézky s prizmatickým vedením ) Ruční kolo podélného posuvu ) Strojní podélný posuv ) Ovládání horizontálního vřetene Univerzální frézky FHV P jsou střední typovou řadou nástrojařských frézek. Stojan s podstavcem slouží jako vedení konzoly. Na zadní ně stojanu je hcí mechanismus horizontálnho vřetene. Příčný a podélný stůl je umístěn svisle se pohybující konzoli. Úhlově stavitelný vřeteník s valivě uloženým vřetenem je připevněn k ramenu, které je v prizmatickém vedení sloupu stroje. Rychlostní skříň Rychlostní skříň vertikálního vřetene je umístě v horní části vřeteníku. Pohon zajišťuje samostatný dvourychlostní elektromotor přes soustavu ozubených kol, která tvoří osm výstupních rychlostí. Rychlostní stupně se volí dle tabulky (str. ), kombicí dvou pák, které jsou umístěny pravé ně převodové skříně. Rychlostní skříň horizontální vřeteno je umístě zadní ně sloupu. Také tuto skříň pohání samostatný elektromotor přes dvojitý klínový převod. Kombicí tří řemenic a klínových řemenů lze řadit až devět rychlostních stupňů (tabulka str.).

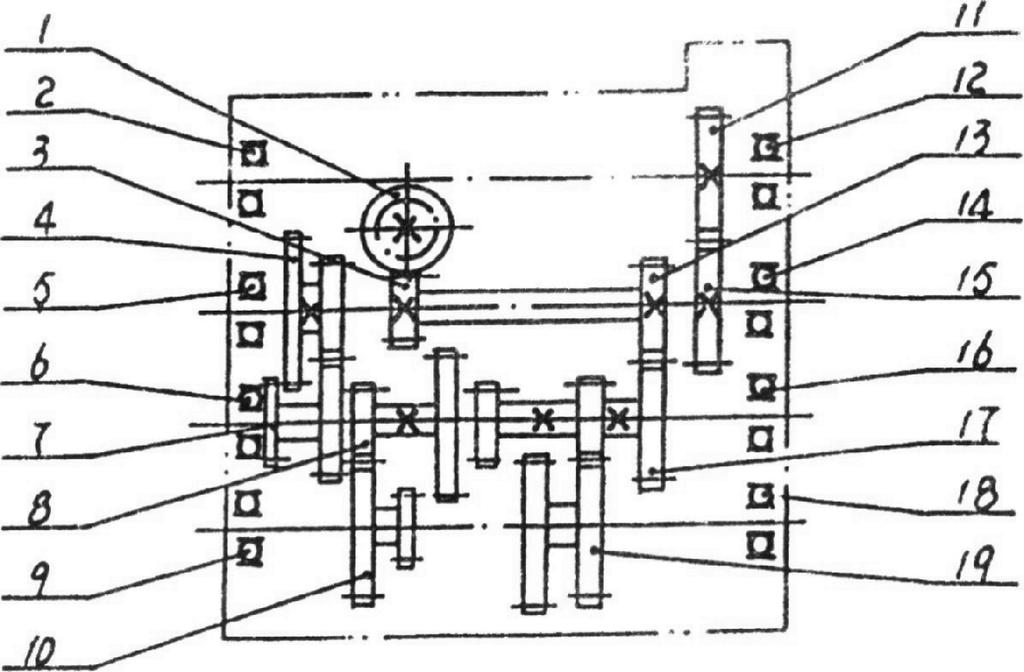

7 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Tabulky převodů Otáčky horizontálního vřetene Otáčky vertikálního vřetene Vřeteník Vertikální vřeteník s rychlostní skříní, motorem a valivě uloženým vřetenem je chápán jako celek. Tento vřeteník lze čelně klápět obě ny. Naklápí se po uvolnění třech zajišťovacích šroubů ( obr. pozice č. ), přes šnekový převod ( obr. pozice č. ) se plynule zajistí požadovaný úhel od dle přiložené stupnice. Na tomto vřeteníku je možné zajistit vysunutí vřete Mk IV ručně přes tři páky ( obr. pozice č. ), nebo po utažení bočního šroubu jejich středu ( obr. pozice č. ) lze zajistit mikroposuv přes ruční kolečko ( obr. pozice č. ), které je vybaveno noniusem.!poor! tento nonius je pouze informativní a pracuje s přesností ±, mm. Po dosažení dostatečného vysunutí vřetene zajistíme vřeteno utažením aretační pákou (obr. pozice č. ). Vřeteník i s vrchním ramenem lze po povolení šroubů (obr. pozice č. ) otáčet o. Horizontální vřeteno je valivě zabudováno v horní části sloupu frézky. Pro práci s tímto vřetenem povolte šrouby (obr. pozice č. ) a otočte celé vrchní rameno s vertikálním vřeteníkem o. ále povolte šrouby ( obr. pozice č. ) a přes ozubený čep ( obr. pozice č. ) posuňte v loži rameno do požadované polohy tak, aby trn s nástrojem horizontální frézování byl v ose vřete.

8 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Konzole V prizmatickém vedení přední ně stojanu je posuvně ulože konzole. Na konzoli je vodorovně posuvný křížový stůl, kterým lze pohybovat pomocí ručního nebo strojního posuvu. Pokud chcete upravit vzdálenost stolu od vřete, povolte dva zjišťovací šrouby ( str., č. ) pravé ně konzoly a otáčením klikou ( str., č. ) stavte požadovanou výšku pracovního stolu a opět dostatečně dotáhněte. Tato klika se také používá pro přesné zvolení záběru do frézovaného materiálu! Podélný posuv Podélný posuv je rychlostní skříň v oleji, kterou pohání jednofázový motor. Rychlost posuvu se udává kombicí třech pák č.. Směr, kterým se bude stůl pohybovat určuje páčka koncovém spíči č.. Páka č. slouží k sepnutí posuvu nebo rychloposuvu. Manuální posuv lze použít pouze tehdy, kdy je páka posuvu č. pozici. Příčný posuv Příčný elektrický posuv je poháněn komutátorovým motorem. Rychlost posuvu lze plynule regulovat (č. ), nebo je možné také použít tlačítko č. (rychloposuv),které slouží pro rychlejší přesunutí z místa místo. Směr posuvu příčného stolu určuje páka č.. Pro tento posuv se používá hlavní vypíč č.. Elektrický posuv je jištěn proti přetížení pojistkou, (č. ). Manuálně lze stolem pohybovat, pokud je páka číslo v poloze. Křížový stůl Rozměry "T" drážky pracovního stolu Seřízení pravítkem Nastavitelný doraz podélného posuvu stolu retace příčného stolu Vymezovací šroub pravítka Pravítko stolu retace podélného stolu Vymezovací šroub pravítka Pravítko stolu oprava a montáž Univerzální frézka je přepravová dřevěné paletě, ke které je připevně šrouby. Okolo stroje je dřevěná konstrukce,obložená překližkou. Stroj je uvnitř zabalen do igelitového pytle. Všechny náchylné kovové plochy jsou zakryty konzervační látkou, kterou je zapotřebí před prací stroji odnit. Na odnění této konzervační látky se nejčastěji používá technický benzín nebo jiná odmašťovadla. Nesmí se používat NITRO ředidlo, které působí okolní barvu negativně. Po očistění používejte běžný konzervační olej a neste jej všechny broušené plochy, jako příklad křížový stůl, sloup nebo vřeteno. Montáží se rozumí pouze dokompletování drobných součástek jako příklad sazení podélného posuvu křížový stůl nebo upevnění rukojetí ovládací páčku podélného a příčného stolu.

9 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC montáž posuvu Při montáži posuvu postupujte podle nákresu. Nejprve saďte pero () posuvový šroub a náboj posuvu (). ajistěte šroubem (). Při sazování náboje přichyťte pomocí šroubů posuv ke stolu a slícujte tyto dva kusy kuželovými kolíky do předem připravených otvorů. Po opětovném doklepnutí kuželových kolíků a přitažení šroubů dotáhněte zajišťovací šroub () a zajistěte jej proti pootočení. Obr. Manipulace a instalace stroje zavěšení stroje Ke sdnější manipulaci se strojem slouží otvory v podstavci. Tyto otvory jsou ozčeny symbolem háku. Po prostrčení kovových tyčí (vidle vysokozdvižného vozíku) vzniknou čtyři nosné body pro manipulaci nebo pro la s nosností kg. Při instalaci stroje dbejte to, aby obsluha stroje měla dostatek místa a mohla sdno pracovat se všemi ovládacími prvky. Upozornění: ajistěte bezpečné ustavení stroje a jeho připevnění k základu ( pevnou plochu, která odpovídá zatížení strojem a materiálem). Nedodržení této podmínky může způsobit nepředvídaný pohyb stroje (části stroje) a jeho poškození. instalace stroje Frézku dopravte místo (viz. zavěšení stroje). Stroj postavte přímo pevnou podlahu nebo připravený základ a odmastěte (př. technickým benzínem) konzervované části. ále stroj podklínujte nebo vyrovnejte podložkami a strojní rámovou vodováhou v obou směrech s přesností, / mm. Po vyrovnání stroj můžete zalít cementovou maltou. Pokud chcete stroj pevně připevnit k podlaze, je nutné vložit základové šrouby M do otvorů v základu před ustavením stroje (viz. obr. str..), nebo můžete stroj připevnit do slepých otvorů (předem vyvrtaných) pomocí hmoždin a šroubů.

10 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Šrouby dotahujte až po ztuhnutí základu za současné kontroly vodováhy. Mazání stroje Mazací body stroje jsou ozčeny mazacím plánu. Používejte odpovídající druhy mazadel, šrouby stolů plastické mazivo. o převodovky, maznic a ostatní plochy používejte olej. oporučené plastické mazivo určená místa je MOGUL L. Toto plastické mazivo doplňujte po hodinách chodu stroje. Vhodný typ oleje má ozčení MOGUL LK. Tento typ ložiskového oleje se používá do vřeteníkové skříně, převodové skříně, suportové skříně soustruhu i do ozčených tlakových maznic stroje (ozčené červeným bodem). Všech ložiska stroje jsou obounně zakrytá, proto nevyžadují dodatečné promazání, jsou bezúdržbová. Výměnu stávajícího oleje ve vřeteníku a posuvu doporučujeme provést po cca hodinách provozu. alší výměnu provádějte po hodinách provozu stroje. Následné pravidelné výměny náplně vřeteníku a posuvu jedenkrát za rok. místa mazání O O O P O O O P P O O P O olej P plastické mazivo

11 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Elektroinstalace Hlavní část elektrického vybavení je umístě v rozvodové skříni spodní části sloupu frézky. Její součástí je hlavní vypíč. Ostatní ovládací prvky jsou umístěny v horní a střední části stroje. El. ovládání vřeteníků vypíč chlazení ) přepínání směru otáček vertikál.vřetene (vpravo) ) vypíč motoru vertikál. vřetene ) přepínání směru otáček vertikál.vřetene (vlevo) ) vypíč čerpadla chlazení STOP "" ) vypíč čerpadla chlazení STRT "" ) přepíč dvourychlostního motoru vertikál. vřetene ) přepínání směru otáček horizont.vřetene ) tlačítko nouzového zastavení horizont. vřetene Schéma zapojení M, M, M, M Motor s vestavěnou tepelnou ochranou Silové obvody

12 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Ovládací panel Strojní posuv

13 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Systém digitálního odměřování Ovládací panel OFFSET Cos M Tan ndf BSE H klávesa stavení korekce nástroje klávesa součtové funkce ( ) klávesa přepínání (rádius / průměr) (radius/diameter) (funkční pouze pro osu ) klávesa s funkcí rozmístění otvorů roztečné kružnici stavový displej výběrové šipky kalkulačka opravná klávesa (nuluje zadávanou hodnotu) klávesa středění (/ hodnoty příslušné osy) klávesy pro volbu osy klávesy pro nulování osy displej s číslem nástroje klávesy pro výběr nástroje klávesa rychlého přepínání mezi dvěma nástroji / klávesa návratu (zpětné vyvolání hodnoty) u tohoto modelu dig. odměřování nemá klávesa žádnou funkci (je urče pro CNC systémy) klávesa přepínání mezi absolutní a přírustkovou (inklementární) hodnotou klávesa pro vyhledání absolutní nuly klávesa přepínání jednotek (palce/mm) (H/) displej osy displej osy displej osy hlavní vypíč (ze zadní ny displeje)

14 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC adávání údajů Klávesy pro výběr osy, stavení hodnot. Stiskem klávesy dojde k aktivaci příslušné osy (displeje). Ostatní osy zůstávají neaktivní. Příklad: aktivujte osu klávesou "". Na displeji se objeví nápis " NEW BSE ". Pomocí numerické klávesnice zadejte požadovanou hodnotu (). Potvrďte tlačítkem "". Pro vymazání příklad chybně zadané hodnoty slouží tlačítko. OFFSET BSE Tan Cos ndf M H Poznámka: ktivní je vždy jen jed z os (,,) (lze do ní zadávat údaje). Klávesa pro vymazání údajů, nulování hodnot v režimu zadávání. a) Při chybném zadání hodnoty do některé z os (,, ) se klávesa "" používá k její nulování.. b) Klávesa "" může také sloužit k nepřímému vynulování os. Vezměte jako příklad osu (ostatní osy fungují stejně). Stiskněte "", "", "" a údaje o ose budou smazány. Klávesy pro vynulování os. OFFSET Stiskem klávesy vynulujete údaj příslušném displeji (,, ) H Příklad: Pro vymazání údaje z displeje osy použijte tlačítko. Po jeho stlačení se objeví displeji. BSE Cos ndf M Tan Klávesa pro přepínání mezi palci a milimetry (změ jednotek). H Klávesa funguje jako přepíč "H/" (palcemilimetry). OFFSET "H" pokud svítí kontrolka d tlačítkem, jsou údaje displeje os udávány v palcích. "" pokud nesvítí kontrolka d tlačítkem, jsou údaje displeje os udávány v milimetrech. H BSE Cos ndf M Tan

15 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Klávesa pro přepínání mezi režimem absolutním () a přírůstkovým () bsolutní zobrazení OFFSET H BSE Cos ndf M Tan Tlačítko / slouží pro přepínání mezi absolutním a přírustkovým režimem.pokud displeji svítí nápis, displej zobrazuje absolutní údaje. Po stisknutí tlačítka "/" se rozsvítí kontrolka, která zčí, že displej zobrazuje přírůstkové údaje, displeji se zároveň objeví nápis "".Během operací lze libovolně měnit hodnoty absolutní a přírůstkové. Není třeba, aby obsluha hodnoty počítala, tím se lze vyvarovat chyb a docílit vyšší efektivity. Přírustkové zobrazení (inklementární) OFFSET H BSE Cos ndf M Tan Klávesa " Mechanická nula Umožňuje jít determiční bod, pokud dojde k přerušení práce. OFFSET Příklad: Pro lezení determičního bodu osy postupně zmačkněte tlačítka, a. Následně vyhledejte determiční bod ručním posuvem v ose. Nalezení determičního bodu osy je následně oznámeno akustickým signálem a nápisem "STOP". Po stisku klávesy "" se displeji osy objeví vzdálenost k determičnímu bodu. H BSE Cos ndf M Tan Klávesa pro zpětné vyvolání údajů Tato klávesa slouží k vyvolání údajů, které se při operacích opakují. OFFSET H BSE Cos ndf M Tan Příklad: Vezměte př. osu ( ostatní osy fungují obdobně ) adejte do displeje osy požadovanou hodnotu (pro příklad mm). Smažte údaje obrazovce. Stiskněte "",nebo posuňte stůl libovolné místo. Stiskněte klávesu "", aby se osa stala aktivní (nápis NEW BSE). Stiskněte klávesu "", displeji se objeví dříve zadaná data (v tomto případě mm) adaná data mohou být dle tohoto postupu libovolně opaková.

16 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Klávesa pro přepínání nástroj / základ Tato klávesa slouží pro přímé přepnutí z nulové korektury nástroje požadovaný nástroj. BSE OFFSET Příklad: Stiskněte tlačítko / BSE. Na displeji se objeví nápis "IN ". Na numerické klávesnici zadejte číslo nástroje, který chcete přepnout (př. číslo). adání potvrďte klávesou "". Nyní bude aktivní nástroj. Klávesou / BSE přepnete zpět nulovou korekturu nástroje. H BSE Cos ndf M Tan Klávesa pro volbu nástroje Tato klávesa slouží pro volbu nástroje (). Šipka horu slouží pro volbu nástroje s vyšším pořadovým číslem a šipka dolů opak. Číslo zvoleného nástroje se zobrazuje dvoumístném displeji po pravé ně těchto šipek. OFFSET H BSE Cos ndf M Tan Klávesa pro stavení korekce nástroje OFFSET Tato klávesa slouží pro stavení korekce nástroje a jeho pořadového čísla (). adaná korekce nástroje bude dále přičítá k hodnotě osy. Příklad: Jak stavíme korekci mm nástroji číslo? Stiskněte klávesu "OFFSET" tím se displeji objeví nápis " FUN", rosvítí se kontrolka d klávesou a aktivuje režim stavení korekce. Stiskněte tlačítko "" ( displeji se objeví "IN "), numerické kávesnici zadejte požadované pořadové číslo nástroje () a údaj potvrďte "". ále stiskněte ""( displeji se objeví "IN OFFST"), číselnou klávesnicí zadejte příslušnou hodnotu korekce () a znovu potvrďte "". Režim zadávání opusťte klávesou "OFFSET". Nyní je k nástroji s pořadovým číslem přiřaze korekce mm. OFFSET BSE OFFSET BSE Cos ndf M Tan H H Cos ndf M Tan

17 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Klávesa zobrazení součtu souřadnic a. Po stisku této klávesy dojde k aktivaci funkce součtu souřadnic a. Tato funkce jde využití při instalaci odměřovacího systému soustruh (součet posuvu suportu a posuvu nožové hlavy). OFFSET Po stisknutí klávesy je údaj displeji "" součtem hodnot osy "" a " ". ktivace funkce je indiková kontrolkou d příslušnou klávesou. Příklad: Hodnota osy je mm, hodnota osy mm a hodnota osy mm. Po stisku Klávesy se displeji osy objeví součet os, tj. hodnota mm. H BSE Cos ndf M Tan Klávesa přepínání zobrazení rárius / průměr Klávesa slouží pro přepínání režimu zobrazení radius / průměr. V režimu diametr (průměr) je hodnota osy násobe. ktivace funkce je indiková kontrolkou d příslušnou klávesou a nápisem "IMETER" displeji. OFFSET Příklad: Výchozí hodnota osy je mm. Po aktivaci funkce diametr se hodnota osy zdvojnásobí (). H BSE Cos ndf M Tan Klávesa výpočtu souřadnic děr roztečné kružnici Klávesa slouží pro výpočet souřadnic děr umístěných rovnoměrně roztečné kružnici nebo výseči. ktivace funkce je indiková kontrolkou d příslušnou klávesou. ndf M BSE OFFSET Tan Cos, H, H BSE Cos ndf M Tan, Příklad: Vrtání děr r o v n o m ě r n ě rozmístěných roztečné kružnici o průměru mm. První díra je umístě od nulové osy ve směru hodinových ručiček. Při zadávání úhlů je hodnota úhlu kladná ve směru hodinových ručiček. Souřadnice středu roztečné kružnice je od aktuální pozice ( mm, mmm. OFFSET

18 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Na numerické klávesnici zadejte počet děr a potvrďte "". alší krok je zadání startovacího úhlu, který se provede stiskem klávesy se symbolem šipky směřující dolů. Na displeji se objeví nápis ST. NG. Na numerické klávesnici stavte hodnotu a potvrďte klávesou "". novu stiskněte klávesu se symbolem šipky směřující dolů a displeji se objeví nápis "EN NG" (konečný úhel). adejte hodnotu a potvrďte "". Po dalším stisku klávesy se symbolem šipky směřující dolů se displeji postupně objeví nápisy HOLE až HOLE. U každé položky jsou zároveň zobrazovány souřadnice středů příslušných děr (). Pro ukončení režimu stiskněte klávesu. OFFSET OFFSET BSE OFFSET Cos ndf M Tan H H BSE Cos ndf M Tan H BSE Cos ndf M Tan Klávesa středění Tato klávesa vydělí hodnotu zvolené osy (jde střed). Příklad: Původní hodnota displeji osy je mm. Po stlačení kláves "/" a "" se displeji objeví hodnota mm. OFFSET H BSE Cos ndf M Tan Klávesa kalkulačka Stisknutím klávesy "" se displej přepne do režimu kalkulačka. OFFSET H BSE Cos ndf M Tan

19 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Instalace Systém digitálního odměřování neinstalujte: o prašného prostředí, kde se chází olej, voda nebo pára. o prostředí, kde je teplota nižší než C nebo vyšší než C Jestliže se poblíž chází zařízení s vysokým pětím. Jestliže by se signální kabel cházel blízko přívodu el.pětí. Pokud se nelze vyvarovat výše uvedených skutečností, použijte krytu k minimalizaci rizik. Upozornění: Neinstalujte systém silně se chvějící části stoje. Nainstalujte ho místo, kde nemůže být poškozen obrobkem ani elektrickým proudem a kde bude sdno dostupný. K frézce FHVP jsou k systému RO dodávány snímače os,. Snímač osy není součástí stroje ale lze ho dokoupit. ávady a jejich odnění Odnění Systém po spuštění nereaguje Prověřte elektrický zdroj. kontrolujte pojistku. Pokud není pojistka funkční, může to být důsledkem závažné závady. Pokud použijete vyšší pětí než V, zničí se kondenzátor. ávada

20 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Údržba univerzální frézky ) Před uvedením univerzální frézky do provozu zkontrolujte hladinu oleje ve vřeteníku, promažte všechny kluzné a rotující plochy a díly ( mazací plán ). ) Po skončení práce vyčistěte všechny díly stroje a olejujte všechny kluzné plochy, vodící šrouby a vřeteno. ) Periodicky vymývejte převodovku a vyměňujte olej. ) Nepřepínejte žádnou řadící páku, dokud se vřeteno nezastavímůže tím dojít k poškození převodů. Pokud přepnutí není možné, můžeme pomocí pootočení vřetene rukou docílit sdnějšího řazení. ) Pokud zjistíte poškození stroje, okamžitě stroj zastavte a poraďte se s odborným servisem, jak vzniklý problém odnit. Rozkreslení stroje

21 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC

22 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC

23 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC

24 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Sezm součástí Sezm součástí je uveden výkresu a v tabulce v kapitole tohoto návodu. Na výkresu je stroj rozkreslen jednotlivé díly, ozčení a názvy sou dílů jsou uvedeny v tabulce. Při objednání náhradních dílů uvádějte tyto údaje. ) typovou zčku stroje FHV V B) výrobní číslo stroje C) rok výroby a datum odeslání stroje ) číslo a název dílu podle kapitoly tohoto návodu E) počet kusů Náhradní díly zajišťuje po dohodě servisní firma distributora: servis@satrade.cz Příslušenství a doplňky ákladní příslušenství jsou veškeré součásti a dílce, které jsou dodávány přímo stroji nebo se strojem (je uvedeno v kapitole, Obsah balení). vláštní příslušenství je doplňující příslušenství, které lze dokoupit a je uvedeno v aktualizovaném bídkovém katalogu. Tento katalog dostanete zdarma. Případná konzultace o použití zvláštního příslušenství je možná s ším servisním technikem.

25 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Rozebrání a likvidace Po uplynutí doby životnosti stroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, se provede celková demontáž stroje. Při demontáži stroje je nutné dodržovat obecně platné bezpečnostní předpisy pro bezpečné provedení všech prací. Po celkové demontáži stroje se jednotlivé části likvidují v souladu s požadavky záko o odpadech č. / Sb., ve znění pozdějších předpisů. Kovové části se likvidují tak, že se roztřídí podle druhu kovů a bídnou k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z plastických hmot a pryže, které nepodléhají přirozenému rozpadu, se roztřídí a bídnou se k odprodeji organizaci zabývající se sběrem těchto druhotných surovin. Části elektrických zařízení se odevzdají organizaci pověřené sběrem elektroodpadu. POOR!: S ohledem ochranu životního prostředí je zakázáno likvidovat části z plastických hmot a pryže spalováním! (zákon o ochraně ovzduší č. / Sb.) Všeobecné bezpečnostní předpisy. Všeobecně. Tento stroj je opatřen různým bezpečnostním zařízením, a to jak ochranu obsluhy, tak i ochranu stroje. Přesto nemůže pokrýt všechny bezpečnostní aspekty, a proto obsluhující, dříve než začne stroji pracovat, musí tuto kapitolu přečíst a porozumět jí. ále obsluhující musí vzít v úvahu i další aspekty nebezpečí, která se vztahují okolní podmínky a materiál. B. V tomto návodu jsou zahrnuty kategorie bezpečnostních pokynů. Nebezpečí Varování Výha Jejich výzm je následný. NEBEPEČÍ Přehlédnutí těchto instrukcí může způsobit ztrátu života. VROVÁNÍ Přehlédnutí těchto instrukcí může zapříčinit vážné poranění nebo zčné poškození stroje. VÝSTRH (Výzva k opatrnosti) Přehlédnutí těchto instrukcí může způsobit poškození stroje nebo drobná poranění. C. bejte vždy bezpečnostních instrukcí uvedených štítcích upevněných stroji. Tyto štítky neodňujte ani nepoškozujte. V případě poškození nebo nečitelnosti štítku kontaktujte výrobní firmu.. Nepokoušejte se uvést stroj do provozu dokud jste si nepřečetli všechny návody dodané se strojem (návod k obsluze, údržbě, seřizování, programování, atd.) a neporozuměli každé funkci a postupu... ákladní bezpečnostní položky ) NEBEPEČÍ Přesvědčte se před připojením stroje do elektrické sítě, zda jsou všechny ochranné kryty montovány. V případě nutnosti odnit ochranný kryt, vypněte hlavní vypíč a uzamkněte jej. Nepřipojujte stroj síť, jsouli ochranné kryty odněny. Hrozí zařízení vysokého pětí, elektrickém ovládacím panelu, transformátorech, motorech a svorkovnicích, která jsou opatře štítkem. a žádných okolností se jich nedotýkejte.

26 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC ) VÝSTRH VÝV K OPTRNOSTI Nezanedbejte provádění pravidelných inspekcí v souladu s návodem k obsluze. kontrolujte a ujistěte se, že se stroji nevyskytuje nic rušivého ze ny uživatele. Jeli stroj zapojen do automatického cyklu, neotvírejte přístupové dveře ani ochranné kryty. Po skončení práce seřiďte stroj tak, aby byl připraven pro další sérii operací. ojdeli k poruše v dodávce proudu, vypněte okamžitě hlavní vypíč. Neměňte parametrové hodnoty, obsah hodnot nebo jiné elektrické seřizovací hodnoty, aniž byste k tomu měli dobrý důvod. V případě nutnosti změnit hodnotu nejprve překontrolujte, zda je to bezpečné a potom zazmenejte původní hodnotu pro případ nutnosti ji opětovně stavit. Nezamalujte, nezašpiňte, nepoškozujte, neupravujte ani neodňujte bezpečnostní štítky. V případě jejich nečitelnosti nebo ztráty zašlete ší společnosti číslo vadného štítku (číslo uvedené ve spodním pravém rohu štítku), která Vám zašle nový štítek, jenž umístíte původní místo... Oděv a osobní bezpečnost ) VÝSTRH VÝV K OPTRNOSTI Svažte si dlouhé vlasy zad mohly by být zachyceny a motány hcím mechanizmem. Noste bezpečnostní vybavení (helmy, brýle, bezpečnostní obuv, apod.) V případě překážek d hlavou v pracovním prostoru, noste helmu. Noste vždy ochrannou masku při obrábění materiálu, ze kterého se uvolňuje prach. Noste vždy bezpečnostní obuv z ocelovými vložkami a s olejuvzdornou podrážkou. Nenoste nikdy volný pracovní oděv. Knoflíky, háčky rukávech pracovního oděvu mějte vždy zapnuté, abyste předešli nebezpečí motání volných částí oděvu do hcího mechanismu. V případě, že nosíte vázanku nebo podobné volné doplňky oděvu, dávejte pozor, aby se nemotaly do hcího mechanismu (aby nebyly zachyceny rotujícím mechanismem). Při sazování a odebírání obrobků i nástrojů, jakož i při odňování třísek z pracovního prostoru používejte rukavice, abyste si ochránili ruce od poranění ostrými hrami a žhavými obrobenými komponenty. Na stroji nepracujte pod vlivem drog a alkoholu. Trpíteli závratěmi, oslabením nebo mdlobami, stroji nepracujte... Bezpečnostní předpisy pro obsluhu Neuvádějte stroj do provozu, dokud jste se neseznámili s obsahem návodu k obsluze. ) VROVÁNÍ Uzavřete všechny kryty ovládacích panelů a svorkovnic, abyste předešli poškozením způsobeným třískami a olejem. Překontrolujte, zda nejsou poškozeny elektrické kabely, aby únikem elektrického proudu nedošlo k úrazům (elektrický šok). Kontrolujte pravidelně, zda bezpečnostní kryty jsou správně montovány a zda nejsou poškozeny. Poškozené kryty okamžitě opravte nebo hraďte jinými. Stroj s odněným krytem nespouštějte. Nedotýkejte se chladící kapaliny holýma rukama může způsobit podráždění. Pro obsluhu trpící alergií platí speciální opatření. Neupravujte trysku chladicí kapaliny za chodu stroje. Při odňování třísek z plátku nástroje používejte rukavice a kartáč nikdy neprovádějte obženýma rukama. Před výměnou nástroje zastavte všechny funkce stroje. Při upínání polotovarů do strojů nebo při vyjímání obrobených dílců ze strojů, které nemají automatickou výměnu obrobků, dbejte, aby nástroj byl co možná nejdále z pracovního prostoru a aby se neotáčel. Neotírejte obrobek nebo neodněné třísky rukama ani hadrem, dokud se nástroj otáčí. K tomuto účelu zastavte stroj a použijte kartáč. a účelem prodloužení pojezdu osy neodňujte nebo jik nezasahujte do bezpečnostních zařízení jako jsou dorazy koncových spíčů nebo neprovádějte jejich vzájemné zablokování. Při manipulaci s díly, které jsou d Vaší možnost, vyžádejte asistenci. Nepoužívejte zvedacího vozíku nebo jeřábu a neprovádějte práci vazače, pokud k tomu nemáte schválené oprávnění.

27 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC Při používání zvedacího vozíku nebo jeřábu se předem přesvědčte, že v blízkosti těchto strojů se nevyskytují žádné překážky. Vždy používejte standardní ocelová la a vázací prostředky, které odpovídají zatížení, které mají přenášet. Kontrolujte vázací prostředky, řetězy, zvedací zařízení a ostatní zvedací prostředky před použitím. Vadné části ihned opravte nebo hraďte novými. ajistěte preventivní opatření proti ohni kdykoliv pracujete s hořlavým materiálem nebo řezným olejem. a prudké bouře stroji nepracujte. ) VÝSTRH VÝV K OPTRNOSTI Před zahájením práce zkontrolujte, zda jsou řemeny správně pnuty. Překontrolujte upící a další přípravky, abyste zjistili, zda jejich upící šrouby nejsou uvolněny. S rukavicemi rukou neobsluhujte vypíče ovládacím panelu, mohlo by dojít k nesprávné volbě nebo k jinému omylu. Před uvedením stroje do provozu nechte zahřát vřeteno a všechny posuvné mechanismy. kontrolujte a ověřte, zda během obrábění nevzniká abnormální hluk. abraňte akumulaci třísek během silového obrábění. Třísky jsou velmi žhavé a mohou zapříčinit požár. Když je série operací skonče vypněte vypíč řídicího systému, vypněte hlavní vypíč a pak vypněte i vypíč hlavního přívodu proudu... Bezpečnostní předpisy pro upínání obrobků a nástrojů ) VROVÁNÍ Používejte vždy nástroj vhodný pro danou práci, který odpovídá specifikacím stroje. Otupené nástroje vyměňte co nejdříve, jelikož jsou často příčinou úrazů nebo poškození. říve než uvedete do pohybu vřeteno, zkontrolujte, zda jsou všechny části řádně zajištěny (upnuty). Při montovaném příslušenství vřetenu nepřekračujte dovolené otáčky. Jestliže použité příslušenství není zařízením doporučeným výrobcem, ověřte u výrobce bezpečnou použitelnou (doporučenou) rychlost. bejte, abyste se nezachytili prsty nebo rukou ve sklíčidle či v opěrkách. Pro zvedání těžkých sklíčidel, opěrek a obrobků používejte příslušné zvedací zařízení. ) VÝSTRH VÝV K OPTRNOSTI Přesvědčte se, že délka nástroje je taková, aby nástroj nezasahoval do upícího přípravku jako je sklíčidlo nebo do jiných předmětů. Po montování nástrojů a obrobku proveďte zkušební pracovní postup. Pro obrobení měkkých čelistí překontrolujte, zda dokole obrobek upíjí a že tlak sklíčidla je správný. I když držák nástroje může být montován zleva nebo zprava, přesto překontrolujte jeho správnou polohu. Nepoužívejte měřící zařízení nástroje (nebo jednotku měřícího zařízení délky) dříve, než se přesvědčíte, že ničemu nepřekáží.

28 S Trade s. r. o., Vyšehradská /, Praha, CECH REPUBLIC F /
