Geograficky informační systém města Plzně

Transkript

1 Geograficky informační systém města Plzně je možno navštívit na internetové adrese Je to informační systém, pracující s prostorovými daty, jež se vztahují k území města. Umožňuje zobrazovat, vyhledávat a analyzovat grafické objekty spolu s informacemi o nich. Všechna data jsou uložena v tzv. centrálním datovém skladu v databázi. V této databázi jsou uložena veškerá grafická a popisná data. Zpřístupnění a využívání GIS dat je realizováno prostřednictvím Internetu velkému množství uživatelů z oblasti státní správy, samosprávy a mnoha dalším organizacím. Koncoví uživatelé využívají data prostřednictvím běžného Webového prohlížeče. Důležitým cílem GIS je zpřístupnění mapových vrstev občanům, organizacím a firmám soukromého sektoru. V současné době je městský GIS vystavěn v třívrstvé architektuře. V tomto GIS existuje tzv. silný a tenký klient. Pro silného klienta potřebujete program MicroStation, díky němuž budete mít k dispozici specializované nástroje. Tenký klientem se rozumí aplikace GSWEB poskytující aktuální data z databáze k prohlížení. GSWeb poskytuje nástroje pro zjišťování informací o objektech, možnost lokalizace, tisku, měření Co je GSWeb GSWeb je prostředek pro zobrazení grafických a popisných informací uložených v databázi systémem GeoStore Systém GeoStore p edstavuje systém nové koncepce, ve kterém se správa grafických dat posouvá na kvalitativn vyšší úrove. GeoStore za íná tam, kde kon í tvorba a údržba grafických dat v systému MicroStation. Z jednotlivých element výkres vytvá í databázové objekty, které jsou nadále udržovány databázovým zp sobem. Systém GeoStore je ur en pro správu grafických a souvisejících atributových dat uložených v rela ní databázi (ORACLE, Microsoft SQL Server, Sybase). Pro vlastní vstup dat, editaci, tisky a dotazování slouží produkty MicroStation nebo MS GeoOutlook. GeoStore použitelný všude tam, kde se v oblasti zájmu informa ního systému vyskytují geometrické objekty. Systém je zcela otev ený, prostorovou složku dat je možné jednoduše integrovat do již zavedených databázových aplikací. Uživatel m že sám vytvá et aplikace pomocí b žných databázových nástroj (Visual Basic, Delphi, Developer /2000 a další). GeoStore m že také sloužit jako datový sklad pouze pro grafická data, což ocení zejména jejich tv rci. GSWeb dává možnost prezentovat data uložená v databázi kdekoli a kdykoli při zachování bezpečnosti dat (přístup k datům lze určit pro různé uživatele na straně databáze; na straně klienta se neukládají žádná data - není tedy možné prostřednictvím GSWebu získat zobrazovaná grafická data).

2 Plzeňský GIS je reprezentován tzv. třívrstvou architekturou. Prohlížeč grafických dat GSWeb je součástí této architektury, kterou tvoří: databáze MS SQL Server s grafickými daty CGI script pracující nad databází, který komunikuje s prohlížečem prohlížeč (applet), který zobrazuje data a zprostředkovává další funkce nad těmito daty (např. zobrazení popisných informací, měření ) Pro prohlížení dat v GS Web stačí jeden z internetových prohlížečů, MS IE 4.01 (nebo vyšší), NC 4.5 (a vyšší). V Microsoft Internet Explorer se můžeme setkat s tím, že se nebudou data načítat. pak je nutno nainstalovat Java Virtual Machine, který se dá stáhnout na - MS Java Virtual Machine - msjavax86.exe Netscape Communicator 4.5 (nebo vyšší) funguje bez nutnosti cokoli stahovat. Popis ovládacích prvků aplikace GS Web Obnovit pohled na tením dat (vrstvy xxx)ze serveru Tato operace všechny již na tené elementy vymaže a zobrazí pouze ty, které jsou v tzv. aktuální vrstv. Tyto prvky se standardn na ítají v rozsahu obrazovky. Aktuální vrstva je vrstva, která se bude na ítat po Obnovit nebo P idat P idat elementy na tením dat (vrstvy xxx) ze serveru Stejné jako nahoře, ale nová vrstva se přidá ke stávajícím. Ikona Vrstvy : Zobrazuje všechny načtené vrstvy (které jsem načetl pomocí Přidat elementy...) a umožňuje je zobrazit či nezobrazit, smazat rozsvícenou vrstvu. Pravým klikem na vrstvu ji nastavým jako Aktuální vrstva. Ikona Rastrový podklad : Nastaví rastr, který lze zobrazit, zmazat, nebo jen aktivovat pro načtení přes Přidat nebo Obnovit data s nastavením aktuální vrstvy Rastrový podklad. Lupa zv tšit Zv tšení pohledu na dvojnásobek po definování st edu budoucího pohledu. Lze použít + na kl. Lupa zmenšit Zmenšení pohledu na dvojnásobek po definování st edu budoucího pohledu. Lze použít - na

3 kl. Okno vý ez Definování nového pohledu ur ením oblasti v aktuálním pohledu (stiskn te tla ítko myši v pohledu a tažením ur ete oblast). Celek Nastaví optimální zvětšení tak, aby se zobrazili aktivní vrstvy v okně. Posun Posune pohled v definovaném sm ru a délce posunutí (stiskn te tla ítko myši v pohledu a tažením ur ete sm r a velikost posunutí). Lze použít šipky na klávesnici. P edchozí pohled Zobrazí p edchozí pohled z historie pohled. Následující pohled Zobrazí následující pohled z historie pohled. Informace o elementu Po stisknutí m žete kliknutím vybrat element. Ve stavovém ádku v dolní ásti appletu je poté zobrazena informace o entit prvku a jeho ID. Po stisku pravého klikátka lze zobrazit další podrobné informace. M it vzdálenost bod - bod Funkce umož uje m it vzdálenosti mezi body. I dílku lomené áry. P i stisku CTRL se uchycují nejbližší lomové body. M it obsah plochy Funkce umož uje m it obsah plochy definované množinou bod. Invertovat barvu pozadí Zm ní barvu pozadí na inverzní barvu. Ve verzi Internet Exploreru 4.x je t eba provést ješte p ekreslení pohledu (nap. použitím posunu pohledu s nulovou vzdáleností). Menu vyvoláte stiskem pravého tla ítka myši na zobrazovací ploše. Vrstvy vyvolá okno vrstvy (jako p es ikonku vrstvy) P ehledová mapa ukazuje, kde se nachází aktuální vý ez. Aktivní symbologie umož uje nastavit tlouš ku a barvu, jakými budou zobrazovány vybrané (viz výše) elementy a vkládané redlinové objekty.

4 Lokalizace umož uje vyhledat požadovaný objekt, klávesou L se op tovn zvýrazní. Funkce > Vyhledat text vyhledá všechny textové elementy obsahující specifikovaný et zec znak (bez ohledu na velikost znak ) a postupn je zobrazuje. Ve stavovém ádku je informace o ísle zobrazeného elementu a celkovém po tu nalezených element. Na další element (pokud byl nalezen) p ejdete stiskem tla ítka F3. Tisk > Tisknout vytiskne aktuální pohled na zvolené tiskárn. Prost ednictvím Tisk > Tisknout v m ítku lze po výb ru m ítka z nabízených možností a p ípadném nastavení tiskárny vytisknout aktuální zobrazení ve zvoleném m ítku. Nejprve se zobrazí v okn to zadané m ítko a pak teprve se spustí tisk. P i tisku vektorové vrstvy v m ítku není problém, protože data se zobrazí v požadovaném m ítku a z stanou zaost ené. P i tisku rastru se musí postupovat takto: Menu Tisk Tisk v m ítku 1:5000 a p i posledním potvrzení (to je již rastr zobrazen v daném m ítku) zrušit tisk, znovu na íst rastr ze serveru (aby byl zaost en a po celé obrazovce) a poté znovu Menu - Tisk Tisk v m ítku 1:5000 a již potvrdit všechny okna (zde je ješt možno m nit nastavení tiskárny pro r zné kvality tisku) P i zaškrtnutí Tisk > ernobíle budou p i tisku barvy všech element ignorovány a elementy budou vytisknuty ernou barvou. P i zaškrtnutí Tisk > Barevn se bude pohled na zvolené tiskárn tisknout s použitím barev. Před tím, než budu tisknout je nutné nastavit vlastnosti www prohlížeče dle jednoduchého návodu. Ten najdeme na - GIS Aplikace Manuál. V systému Windows je možno odstranit horší kvalitu tisku, která je způsobena tím, že je applet přizpůsoben různým systémům i www prohlížečům, stažením a nainstalováním souboru z - Kvalitnější tisk - jcinst.exe Tento popis byl p evzat z Okno GS WEBu - Kursor myši stále snímá sou adnice v systému JTSK, grafické m ítko, velikost vý ezu ve skute nosti, stavový ádek (podává pr b žné informace), lišta s ikonkami. Chci zobrazit rastr : ikonka rastrového podkladu vyberu požadovaný rastr Zobrazit Rastr se vždy zobrazuje vespod, tzn. že ho p ekryje každá jiná vrstva (vektorová)

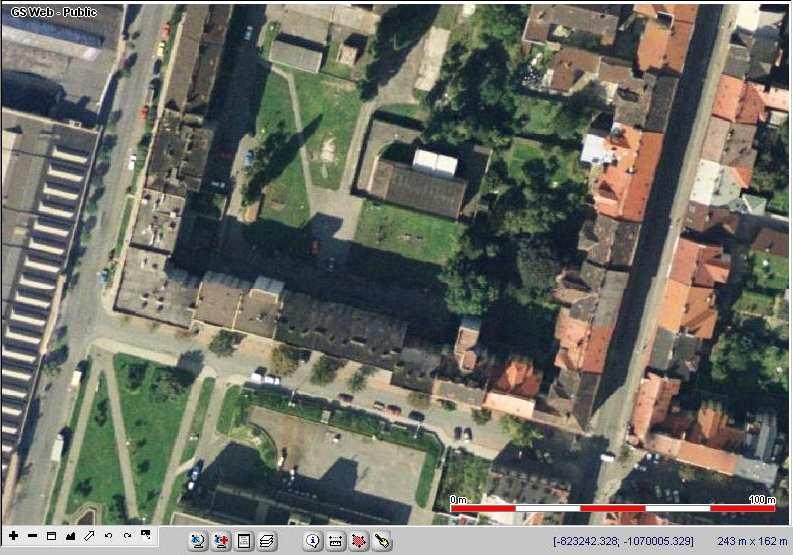

5 Rastr Letecké snímky 2002 Chci zobrazit další vrstvu : ikonka Vrstvy aktuální vrstva vyberu si opustím menu Vrstvy ikonka P idat.

6 Vrstva Parcely, adresní budovy a ulice Chci lokalizovat nap. linku tramvaje. 1 Menu Lokalizace Doprava Najdi linku MHD napíšu 1 a dám ikonku íselníku - Lokalizovat Automaticky se na te P idáním vrstva (nebo její ást), která obsahuje hledané údaje. I po opušt ní lokaliza ního okna lze znovu stiskem L zvýraznit najitý prvek.

7 Lokalizovaný objekt mod e (podle nastavené Aktivní symbologie)
