1 Parametry provozu cca 1700m2 plochy 2 mostové jeřáby ve dvou lodích o nosnosti 10 a 50 tun 2 tušírovací lisy specializovaná pracoviště na laserové a TIG navařování 3D měření na přístroji WENZEL měření drsnosti leštěných tvarů / tvrdosti / tloušťky chromu obráběcí 5-osé a 6-osé frézovací centrum FIDIA broušení na plocho na leštění na elektrochemické nanášení kovů konstrukce technologie CAD / CAM provádíme a dodáváme agregáty na čištění chladících kanálů

2 Opravy forem, modifikace forem Tušírování TUS100 - hmotnost formy do 10 tun - tušírovací stůl o rozměrech x 300 cm TUS200 - hmotnost formy do 60 tun - tušírovací stůl o rozměrech x 130 cm

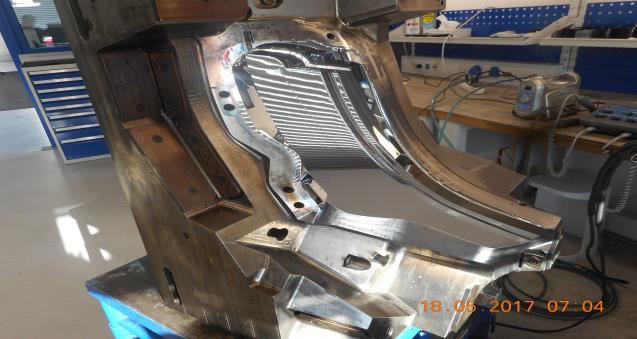

3 Leštění tvarů forem Laserový mikronávar, Pulzní Micro-TIG, Studený mikronávar, Lokální nanášení kovů

4 Konstrukce a technologie forem Konstrukční řešení úprav a modifikací forem Příprava 3D a 2D pro obrábění Zpracováváme data v softwaru Catia - R19 a nižší ve formátech.stp a.igs 3D měření Portálový 3D souřadnicový měřící přístroj WENZEL LH 87CNC Měřící rozsah: X: 800 mm Y: 1500 mm Z: 700 mm Použití k měření tvarové přesnosti jak vyrobených dílů forem, tak k přesnosti výlisků. Používáme software Metrosoft QUARTIS R10 Měřeni drsnosti povrchu nedestruktivní měření tvrdosti měření vrstvy chromu

5 5-osé frézovací centrum FIDIA Název stroje: GTF2214_ Pojezdy os: X=4200mm, Y=2200mm, Z=1400mm Rozměry stolu: X=4000mm, Y=2000mm Nosnost stolu: 9000kg/m2 Označení hlavy: M5A/55-24 Parametry vřetena: HSK63A, 55 kw /min 88 Nm Ovládací panel: C40 Vision Řídící systém: FIDIA Systém pro kompenzaci odchylek hlavy: Milling Head HMS Software pro 2D frézování: ISOGRAPH Dálkový ovládač: HPX21 Laserové odměřování nástroje: TMSC/U100 Software pro měření obrobku na stroji: m&h 3D FORM INSPECT (od HEXAGON METROLOGY) 6-osé frézovací centrum FIDIA KR Posuvy os: Rozměry stolu: Průměr rotačního stolu: Celková nosnost stolů: X=1650 mm Y=750 mm Z=850 mm X=2000 mm Y=1250 mm 1200 mm kg Nosnost rotačního stolu: 3500 kg Parametry vřetena: HSK100A, 65 kw /min 124 Nm Základní stroj s 6 plynule řízenými osami, včetně otočného stolu o průměru 1200mm integrovaného do těla hlavního stolu.

6 ELEKTROEROZIVNÍ CNC HLOUBIČKA exeron EDM 316 XXL Posuvy os: X=2000 mm Y=1180 mm Z=800 mm Rozměry stolu: X=2500 mm Y=1350 mm Nosnost obrobku: 8000 kg Vysokorychlostní generátor Exopuls+ 120A s minimálním opotřebením elektrod a adaptivním řízení proudu Upínací systém: Erowa Výroba elektrod vyrábíme grafitové elektrody na stroji Exeron HSC 300/3 3D modelování v Rhinoceros 5 programování v CAM softwaru WorkNC Zpracovávané datové formáty: IGES, STEP, 3DM, CATIA V5, DWG, DxF

7 Leštící a brousící hlava Parametry šíře pásu mm motor Makita - 2,4 kw ot. / min. rychlost - 25 m/s délka lineárního vedení mm nejvyšší dosažená jakost povrchu 0,025 Ra

8 Opravy válců a pístnic Opravujeme poškozené povrchy válců a hydraulických pístnic tiskových a papírenských strojů válce na výrobu a zpracování fólií hydraulické pístnice stavebních a jiných strojů Používané technologie: studený mikronávar, lokální nanášení kovů, leštění, broušení Gravírovací laser HXM20-COMPACT II Smart laser je gravírovací systém, použitý přímo pro materiály s nízkou odrazivostí (jako jsou plasty, dřevo, papír a), včetně pro označení dílčích kovů s nízkou odrazivostí. Použití při výrobě štítků, datumových mřížek a popisů.

9 Čistící agregát chladících okruhů forem Zařízení je kompaktní celek, který tvoří nádrž na vlastní aktivní chemickou látku, záchytná jímka, rozvody, nerezové kulové ventily, nerezová topná tyč a čidlo, digitální termostat a nerezové čerpadlo, u větších agregátů frekvenční měnič pro regulaci otáček čerpadla. Celé zařízení je pro snadnější manipulaci opatřeno dvěma pevnými a dvěma otočnými kolečky. Zařízení je pro vizuální kontrolu průtoku opatřeno průtokoměry dle počtu čištěných okruhů. Celá konstrukce je svařena z PP desek a tvoří tím samonosný celek bez nutnosti nosného rámu. Rozvody umožňují přepnutím ventilů tzv. vnitřní okruh, který slouží k dokonalému promíchání vody s koncentrátem při nasazování chemické náplně a k rychlejšímu ohřátí na provozní teplotu. Teplotu udržuje digitální termostat na 50 C. Standardně vyráběné čistící agregáty mají 6, 12 nebo 18 okruhů. Jsme schopni reagovat na přání zákazníka a sestavit zařízení s více okruhy, s nestandardním počtem okruhů nebo se dvěma nádržemi (nádrž na aktivní chemii a nádrž na proplachovou vodu) viz fotogalerie prototypy. Zařízení je osazeno chemicky odolnými hadicemi o průměru 13/20 mm a o délce 4 metry na každý okruh. Výchozí hodnota ph čistícího roztoku je cca 1,5 2. Doba expozice 4-6 hodin dle znečištění a velikosti formy. Hodnota ph se kontroluje průběžně lakmusovým papírkem. Při dosažení ph 4 5 je nutné čistící lázeň vyměnit za novou. Po přepnutí ventilů do pracovní polohy proudí aktivní chemie do chladících okruhů formy a vratnou větví se vrací zpět do nádrže. U větších agregátů je možnost volit jednotlivé kazety průtokoměrů to znamená, že i u 18-ti okruhového agregátu lze čistit pouze na 6 nebo na 12 okruhů. Zařízení je osazeno rychlospojkou na tlakový vzduch, lze tak vyfoukat zbylou chemii z formy a okruhů zařízení zpět do nádrže. V případě agregátu se dvěma nádržemi (nádrž aktivní chemie a proplachová nádrž na vodu) lze jednoduše přepnutím ventilů propláchnout systém kanálů formy a zařízení proplachovou vodou. Součástí dodávky zařízení je kompletní dokumentace: Manuál popis zařízení, technické parametry, nasazovací koncentrace aktivní chemické látky, uvedení do provozu, samotné čištění, ukončení čištění, kontrola a likvidace použitého roztoku aktivní chemické látky Provozní předpis Prohlášení o shodě Bezpečnostní list aktivní chemické látky Revizní zpráva elektro Schéma el. obvodů Zaškolení obsluhy

10 pro 6 okruhů: objem provozní náplně: výkon čerpadla: 120 l l / min pro 12 okruhů: objem provozní náplně: výkon čerpadla: 160 l l / min Magnetická upínací koule NEOSPHERE Magnetické upínací koule NEOSPHERE se používají k upevnění dílů při laserovém svařování, leštění a montáži do optimální pracovní polohy. V závislosti na geometrii a hmotnosti obrobku může být úhel naklopení nastaven až na 90. Výkonný magnetický upínač se zapíná pomocí šestihranného T-klíče, který je součástí dodávky. Otočením klíče o 120 je magnetický upínač plně aktivován, polohováním obrobku je také možná částečná aktivace. Vysoce kvalitní NEOSPHERE se skládá z polyamidového tělesa koule, ve kterém je namontován magnetický upínač s jemným pólováním.
