KATALOG PŘÍDAVNÝCH ZAŘÍZENÍ PRO DVOUCESTNÁ RÝPADLA.

Transkript

1 KATALOG PŘÍDAVNÝCH ZAŘÍZENÍ PRO DVOUCESTNÁ RÝPADLA

2 SMP Obsah Rotátor...3 Rychloupínák...3 Svahovací lopata pevná...4 Svahovací lopata pevná - retro tvar...4 Svahovací lopata hydraulická...4 Podkopová lopata...5 Drapák na kolejnice...5 Paletizační vidle...5 Podbíjecí agregát...6 Měnič pražců s hydraulickými kleštěmi...7 Vymetač štěrku s hydraulickým podvozkem...8 Pokladač pražců...9 Mulčovač...10 Drapák jednopístový...10 Drapák dvoupístový...11 Drapák na kolejnice...11 Hydraulická bourací kladiva Rozhrnovač štěrku...13 Vysavač štěrku...13 Magnet...13 Mulčovač Berti...14 Sněhová fréza...14 Skalní fréza Jeřábový hák...15 Rotátor ST-22 z naklápění a nekonečná rotace dává výkopovým a svahovým pracím novou dimenzi z robustní konstrukce tělo vyrobeno z odlitku z potřeba pouze jednoho hydraulického okruhu (lze přepínat mezi rotací a naklápěním z kabiny) z do hydraulicky poháněného přídavného zařízení pod rotátorem je možno převést maximálně 80 l/min pod em do 350 bar z vyrábí se ve Švédsku z kompatibilní s různými nosiči z Možnost dodání s jednoduchým nebo teleskopickým přímočarým hydromoterem (pístnicí) Úhel naklopení Rotace Min. průtok oleje (l/min) Max. průtok oleje (l/min) Min. (MPa) Max. (MPa) 620 2x Využití: dokončovací práce, úpravy terénu, začištění násypu, přesné provedení výkopu Rychloupínák SMP-2 z kompaktní mechanický rychloupínák podkopových lopat a dalšího příslušenství z nezvyšuje vzdálenost lopaty od násady, nedochází ke snížení rypné síly z neobsahuje mechanismus, který by bylo nutné promazávat bezúdržbový provoz z umožňuje snadnou a rychlou výměnu příslušenství při zachování nejvyšší bezpečnosti z vyrábí se ve Švédsku z možnost mechanického nebo hydraulického systému provedení rychloupínáku : 70 kg Pro o hmotnosti: t Využití: k rychlému spojení a výměně přídavných zařízení, obsluha stroje nemusí. pracně a časově náročně vytloukat čepy 2 3

3 Svahovací lopata pevná SMP GRL Podkopová lopata SMP TL z možnost uchycení na čepy stroje nebo rychloupínací systém z široká škála šířek a obsahů lopat z robustní konstrukce z široký výběr šířek a obsahů lopat z možnost uchycení na čepy stroje nebo pomocí rychloupínacího systému z možnost standardní podkopové lopaty nebo skalní verze lopaty z šířka 2000 mm, objem 760 l, hmotnost 560 kg Využití: dokončovací práce, násypy štěrku Svahovací lopata pevná retro tvar SMP z možnost uchycení na čepy stroje nebo rychloupínací systém z široká škála šířek a obsahů lopat z robustní konstrukce z šířka 2000 mm, objem 670 l Využití: dokončovací práce, násypy štěrku, práce v rovině Svahovací lopata hydraulická SMP GRV z možnost uchycení na čepy stroje nebo rychloupínací systém z široká škála šířek a obsahů lopat z trojité uložení otočného rámu Šířka Obsah ( l ) Počet zubů (ks) Využití: na hloubení výkopů, jam, drážkování kabelů apod. Drapák na kolejnice SMP z Pro manipulaci s kolejnicemi z Umožňuje sofistikovaně a přesně pokládat koleje z Konstrukčně řešen tak, aby nepoškodil kolejnice z Vhodný pro manipulaci s kratšími kolejnicemi Šířka: 300 mm Bagr váhové kategorie: t Max. nosnost: 4 t : 380 kg Provozní : max. 320 bar (uchopovací funkce) ; 250 bar (rotační funkce) Max. upínací síla: 50 kn Připojení: uchopovací funkce G 3/4; rotační funkce G 1/2 Využití: přemisťování a přesná pokládka kolejnic z hydraulicky naklápěná svahovací lopata se dvěma hydraulickými válci z naklopení 2x45 stupňů z šířka 2000 mm, objem 760 l Využití: úhlování, příkopy Paletizační vidle SMP z Pro běžnou manipulaci s materiálem z Vykládka z nákladních vozidel : Nosnost: 302 kg 2,6 t 4 5

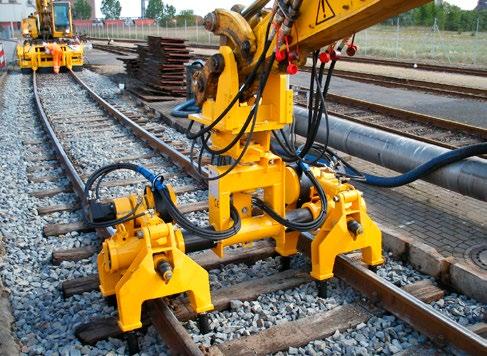

4 Windhoff Podbíjecí agregát AST4 / AST8 Určeno na podbíjecí práce na tratích a výhybkách, kde je zaručena stálá kvalita podbíjení a vyšší podbíjecí výkon ve srovnání s ručním podbíjením. Příslušenství obsahuje dvě pracovní jednotky s celkovým počtem 8 bodců, které se do štěrkového podloží vnořují současně. z Pro práci na výhybkách může být podbíjecí sekce dle potřeby hydraulicky zdvižena. Otáčivý válec umožňuje přizpůsobit polohu příslušenství pozici pražců. Všechny ovládací funkce jsou ovládány obsluhou z kabiny dvoucestného rýpadla. z Příslušenství je vybaveno příslušnými spojovacími nástavci, díky nimž je napojení na rameno rýpadla rychlé a bezproblémové. Zásobování příslušenství hydraulickou energií se uskutečňuje přes dvoucestné rýpadlo. Samotné napojení je možné jen pomocí několika málo úkonů. Měnič pražců s hydraulickými kleštěmi ASW Měnič pražců Windhoff ASW je multifunkční zařízení určené k doplňování a odstraňování štěrku a k výměně samostatných pražců stejně jako více po sobě jdoucích pražců. z Příslušenství je napojeno na dvoucestné rýpadlo nebo kolejové vozidlo, ze kterých získává hydraulickou energii a kterým je poháněno. Hydraulické kleště, stejně jako plně otočný pohon, umožňují bezpečné a šetrné zvedání a pokládání betonových pražců, dřevěných a ocelových pražců. z Měnič pražců Windhoff ASW je vybaven třemi lopatovými segmenty, které jsou určeny ke shrnování štěrku pod kolejový rošt. Lopatové segmenty mohou být pro měnění samostatných pražců demontovány.využití: odebírání, výměna, násypy a přemisťování štěrku z kolejiště, výměna jednotlivých pražců. Rozměr DxŠxV x x mm (včetně rychloupínáku) kg Pro rozchod kolejí mm / mm / mm / mm Windhoff AST4 Windhoff AST8 Pracovní ústrojí snímatelné lopaty, 360 otočné kleště, rozdílné šířky na objednávku Rozměr DxŠxV 900 x 900 x mm (včetně rychloupínáku) x 845 x mm (včetně rychloupínáku) 800 kg kg Schváleno pro Pracovní Pmax německá železnice AG / městský tramvajový systém 350 bar Pro koleje o rozchodu mm / mm / mm / mm Produktivita podbíjení cca. 120 m/h cca. 120 m/h Pracovní ústrojí 1 jednotka se 4 podbíjecími nástroji 2 jednotky, hydraulicky zdvihané Schváleno pro německá železnice AG / městské tram. systémy německá železnice AG / městské tram. systémy Výkon 22 kw 22 kw Rychlost cca ot./min -1 cca ot./min -1 Průtok oleje Qmax 30 l/min Rychlost cca. 30 ot./min -1 Vý cm³/u (rotator) Počet hydraulických vstupů 4 (2x dvojčinný okruh) Využití: odebírání, výměna, násypy a přemisťování štěrku z kolejiště, výměna jednotlivých pražců. Pracovní Pmax 180 bar (vibrační motor); 110 bar (uzavírací válec) 180 bar (vibrační motor) 110 bar (uzavírací válec) Průtok oleje Qmax 80 l/min (vibrační motor); 40 l/min (uzavírací válec) 80 l/min (vibrační motor); 40 l/min (uzavírací válec) Počet hydraulických vstupů 7 (2x dvojčinný okruh, 1x ová větev, 1x zpětná větev, 1x lekáž- přepadová větev (max. 3 bar)) 7 (2x dvojčinný okruh, 1x ová větev, 1x zpětná větev, 1x lekáž- přepadová větev (max. 3 bar) Využití: odebírání 6 7

5 Vymetač štěrku s hydraulickým podvozkem ASB WIDE Je určeno k odstraňování nadbytečného štěrku z kolejí. z Hydraulický výkon se získává z hydraulického systému rýpadla nebo stroje pro stavbu kolejí. Natáčení smetáku se odehrává prostřednictvím ojnice. Příslušenství se pohybuje na 4 vodících kolech. Pro zvedání můžou být použity čtyřbodové řetězy. z Otočný smeták shrnuje štěrk a přebytečný štěrk nahrnuje na boční pohyblivý pás pro přesun na zvolenou pravou nebo levou stranu tratě. z Všechny ovládací funkce jsou prováděny obsluhou z kabiny rýpadla. Pokladač pražců ASL5 Příslušenství může při jednom cyklu manipulovat s 5 pražci (dřevěnými nebo betonovými). z Otočný pohon a 4 rotační moduly zabezpečují nekonečný počet možností rotačních pohybů a dosažení prakticky jakékoliv polohy. z Montáž na rýpadlo pomocí upnutí na čepy nebo přes rychloupínací adaptér. z Rozpěry k pokládaným pražcům zajišťují přesnou definici polohy následujících pražců a vysoký stupeň opakované přesnosti v průběhu celého procesu. z Schránka smetáku se skládá ze dvou části, aby tvořila oporu jak pro rameno, tak pro pohyblivý pás. Tyto dvě části mohou být od sebe pro snadnou servisovatelnost lehce odklopeny. z Výškově nastavitelné podpěry zajišťují bezpečné usazení příslušenství na jakémkoliv místě. z Pro snížení opotřebení a hladiny hluku může být schránka smetáku zevnitř vybavena vulkanizovaným kaučukem. Rozměr DxŠxV Pracovní záběr 1.150x1.630x1.150 mm (včetně rotátoru) 700 kg mm Model široká verze Počet mulčovacích kladiv 20 ks Rozměr DxŠxV x x mm Pracovní ústrojí mulčovací rotor poháněný klínovým řemenem, 360 hydraulický rotátor Pracovní záběr mm Pracovní Pmax (motor) 250 bar kg Průtok oleje Qmax (motor) 80 l/min Pro koleje o rozchodu mm mm Rychlost cca ot./min -1 Produktivita odmetání cca. 700 m/h Pracovní Pmax (rotor) 200 bar Podvozek plynule hydraulicky nastavitelný Průtok oleje Qmax (rotor) 20 l/min Pásový dopravník obousměrný, doleva- doprava Počet hydraulických vstupů 5 (1x dvojčinný okruh, 1x ová větev, 1x zpětná větev, 1x lekáž- přepadová větev (max 3 bar) Schváleno pro Rychlost Pracovní Pmax Průtok oleje Qmax Počet hydraulických vstupů německá železnice AG / městský tramvajový systém cca. 290 ot./min -1 (vymetací rotor) cca. 200 ot./min -1 (pásový dopravník) 140 bar 75 l/min 7 (2x dvojčinný okruh, 1x ová větev, 1x zpětná větev, 1x lekáž- přepadová větev (max. 3 bar) Využití: pokládání pražců u nově budovaných tratí Využití: odstraňování nadbytečného štěrku z kolejí, dokončovací práce 8 9

6 Mulčovač AGM Vysoké životnosti mulčovače a s ní spojené malé potřeby servisu je mimo jiné dosaženo pomocí paliček ze speciální oceli s opracovanými břity. Složitá geometrie terénu je snadno kopírována pomocí plně otočného pohonu z Vysoce efektivní provoz a flexibilní možnosti využití zařízení díky výborné konstrukci a kvalitním součástkám. z Provozování mulčovače nevyžaduje žádné úpravy nebo dodatečné vybavení hydraulického systému rýpadla. Všechny potřebné pohyby se mohou provádět pomocí upevňovací sady pro podbíjecí agregát AST 8. z Rychlá montáž zařízení na rýpadlo nebo jeřáb je dosažena pomocí rychlého napojení na hydraulické hadice přes rychlospojky nebo při využití možností rychloupínacího systému pro mulčovač. Využití: sekání trávy a řezání křovin, a to pod různým záběrovým úhlem Rozměr DxŠxV Délka pokládaných pražců Rozestup pražců Nosnost Pracovní ústrojí Pracovní Pmax Průtok oleje Qmax 3.200x2.240x1.300 mm kg (včetně závěsu) mm mm 600 mm 750 mm (nastavitelný) kg pro 5 pražců (dřevo/ beton), 360 rotace, včetně závěsu 350 bar 60 l/min Počet hydraulických vstupů 6 (3x dvojčinný okruh ) Drapák dvoupístový KZS z Jedná se o tzv. mezipražcový drapák s šířkou kapes 290 mm z Drapák dodávaný pro o hmotnosti 13 až 20 tun z Dodávaný standardně s hydraulickým rotátorem a brzdou z Šířka při otevření 1350 mm z drapáku je 630 kg a jeho obsah činí 115 l (SAE). Využití: pro hloubení a úpravy terénu, přenášení materiálu jak sypkého, tak i kompaktního Drapák na kolejnice KSVG.1 z Pro manipulaci s kolejnicemi z Konstrukčně řešen tak, aby nepoškodil kolejnice z Možnost manipulovat s kolejnicemi v délce do 20 metrů z Flexibilní šířka do 3000 mm, hmotnost 700 kg, výška 1160 mm Využití: přemisťování a přesná pokládka kolejnic Korte Drapák jednopístový KZO.4 Chicago Pneumatics Hydraulická bourací kladiva CP 750 z Výkonné hydraulické kladivo střední řady s moderní konstrukcí z možnost různých šířek kapes drapáku ( mm) z drapáky určeny pro o hmotnosti tun z drapáky jsou osazeny rotátorem (360 ) s hydraulickou brzdou z kapsy tuhé a odolné proti zkrutu z Osvědčená technologie z Vysoký výkon v poměru k hmotnosti z Snadná údržba a instalace z Dlouhodobá životnost a svorníky hlavních dílů bez matic z Tlumení vibrací a hlučnosti, maximální výkon Typ KZO Objem kapes (l/sae) Šířka kapes CP Pracovní Průtok oleje (i/min) Úderová frekvence (min) Příkon (kw) Průměr nástroje Hlučnost , (db(a)) 10 11

7 CP 1150 Výkonné hydraulické kladivo střední řady s moderní konstrukcí z Konstrukce bez použití svorníků z Velmi dlouhý zdvih pístu zaručuje dosažení maximální síly, zatímco stejné průměry pístu a pracovního nástroje jsou zárukou bezztrátového přenosu úderové energie z Mimořádně tiché provedení s polyuretanovými vložkami mezi tělem a obalem z Díky systému Easy Lock je výměna pracovních nástrojů otázkou několika minut z Pro mazání všech částí slouží jediné mazací místo z Vyrábí se v Německu (Krupp Essen) Richter & Müller Rozhrnovač štěrku Jednoduché a výkonné zařízení, které umožňuje snadnou manipulaci se štěrkem v kolejišti. Díky jednoduché robustní konstrukci s variabilně nastavitelnými bočnicemi lze štěrk libovolně přesunovat zleva doprava, zprava doleva, nebo rozhrnovat, a to na všech typech kolejišť a kolejnic. Zároveň jsou samotnou konstrukcí zařízení chráněny jak kolejnice, tak i jejich uchycení k pražcům. Pracovní výška je mechanicky stavitelná pomocí dvou vodících kladek. Toto zařízení lze zavěsit na všechny druhy běžně používaných nosičů. CP Pracovní Průtok oleje (i/min) Úderová frekvence (min) Příkon (kw) Průměr nástroje Hlučnost (db(a)) Technické údaje: Délka Šířka Výška mm mm mm kg Využití: hrubé rozhrnování štěrku z kolejí, rozhrnutí před užitím vymetače štěrku Vysavač stěrku CP 1650 Výkonné hydraulické kladivo střední řady s moderní konstrukcí z využívány nejlepší technologie závity svorníků osazeny systémem HeliCoil z nová izolace úderového machanismu z lepší odhlučnění kladiva z konstrukce obalu kladiva VibroSilenced (tlumené vibrace) z pro mazání všech částí slouží jediné mazací místo z jednoznačně rozeznatelná na trhu CP Pracovní Průtok oleje (i/min) Úderová frekvence (min) Příkon (kw) Průměr nástroje Hlučnost , (db(a)) Využití: demolice budov, rekonstrukce a zakládání staveb, sekundární těžba v lomech, kopací, hloubící a demoliční práce, stavby silnic a železnic, vodohospodářské stavby, lomy Hydraulicky poháněný, pneumatický vysavač pracuje na principu vakuového čističe. Jeho použití je všestranné. Od stavebnictví po zemědělství odtěžování zeminy, štěrku, písku; čištění drenážních odvodů a příkopů; čištění pískovišť, výkopů pro základy apod. Rozměry x x mm kg Hloubka sání mm Průměr sací hubice 250 mm Objem zásobníku cca 1 m³ Sací výkon m³/h Sací 800 mmvs Průtok hydraulického oleje min. 100 l/min. Provozní hydraulického oleje min. 300 bar Hydraulický výkon min. 48 kw Využití: pro odstranění štěrku v mezipražcovém prostoru, na výhybkách, v místech, kde by běžnými postupy hrozilo poškození sítí a kabeláží, vysávání suti, pro práci v těžko přístupných prostorách, odsává sypké i tekuté materiály Ostatní Magnet z Manipulace železných břemen Nosnost: 5 t Rotace: 330 Využití: při nakládce na šrot, při manipulaci se železným pražci (klasickými i tvaru Y) 12 13

8 Mulčovač Berti z pro o hmotnosti od 16 do 30 tun. z snižuje nákladnou manuální práci sekání trávy a řezání křovin na minimum z složitá geometrie terénu je snadno kopírována pomocí plně otočného pohonu z rychlá montáž je zajištěna pomocí napojení na hydraulické hadice přes rychlospojky z provozování mulčovače nevyžaduje žádné úpravy nebo dodatečné vybavení hydraulického systému rýpadla z vysoká životnost a nízká potřeba servisu je dosažena pomocí paličky ze speciální oceli s opracovanými břity Pracovní šířka Počet kladiv (ks) Max. průměr zprac.materiálu Požadovaný průtok hydr. oleje (l) Požadovaný ECF/SB plovoucích EFX/SB pevných Využití: sekání trávy, řezání křovin, likvidace stojících kmenů. Sněhová Fréza z Sněžná fréza je vhodná pro použití na kolových a dvoucestných rýpadlech vybavených hydraulickými okruhy pro bourací kladiva a drapák. z Připojení k nosiči je zajištěno přes vybraný rychloupínák, hadice hydraulických okruhů jsou připojeny přes rychlospojky z Tělo a šnek jsou vyrobeny z vysoce kvalitní oceli Možnost montáže vodících kol pro snadný pojezd po kolejnicích Hydraulicky nebo elektricky ovládaná otoč a sklon komínu z Vyrobeno ve Švýcarsku z Dodací termín 10 týdnů po objednání Šířka šneku Výška šneku Průtok oleje (l/min) Pracovní TF z Hlavní využití frézy najdeme u výkopů s pevně stanoveným profilem, tedy rýhy pro inženýrské sítě, základy, atd., v tvrdých a středně tvrdých horninách. Jsou také nezbytné při ražení tunelů a jejich finálních úpravách. V lomech se používají pro povrchové dobývání vápenců a pískovců. z Hlavní výhody použití fréz spočívají v přesné práci bez narušení okolního prostoru (např. při betonáži základů dochází k významné úspoře betonu), vytěžený materiál v podobě drobné frakce je možno použít na opětovné zásypy, obsypy a terénní úpravy, velmi dobře zhutnitelné. Při frézování dochází k mírnému zhutnění stěn výkopu oproti klasickému odtěžení rýpadlem. Fréza nepřenáší nebezpečné vibrace na přilehlé budovy a okolí. Hladina hluku je oproti kladivu mnohonásobně nižší. z Hydraulické frézy SIMEX TF jsou osazeny velkokapacitními vestavěnými hydromotory, které přímo pohánějí bubny. Každý buben je nezávisle uložen ve dvou předimenzovaných ložiscích, čímž se zatížení od bubnů nepřenáší na hnací hřídel (patent firmy SIMEX). Tímto je zaručen maximální výkon a vysoký krouticí moment při zachování kompaktních rozměrů. Nejsou zde obsaženy rychle opotřebitelné součásti (např. zubové převody), což snižuje náklady na údržbu a pravděpodobnost poruchy. z Pro pohon frézy musí být nosič osazen hydraulickým okruhem (obousměrným) a přepadem do hydraulické nádrže (tzv. lekáž) Šířka frézy Průměr bubnu Tlak Průtok (l/min) Řezná rychlost (m/sec) Max. krouticí moment (KNm) Řezná síla (KN) TF ,6-3,8 6,87 27,5 630 TF ,7-4,1 9,38 31, Využití: rýhování pro vedení potrubí, při demolicích budov; výstavba tunelů; úprava terénu pro jakoukoliv výstavbu; zapravování základových pasů. Jeřábový hák z Pro stroje značek O&K MHS, New Holland MHPlus S, New Holland MHPlus S.2 Nosnost: 5 tun Využití a výhody: možnost použití bez svahovací lopaty a tím získáme možnost zvedat břemena až do výše čisté váhy 5 tun. Využití: Odstraňování sněhu z kolejí Skalní fréza Univerzální hydraulické frézy s patentovaným systémem pohonu z hydraulické frézy SIMEX TF jsou vhodné, když je materiál příliš tvrdý pro standardní lopatu, ale ne tak tvrdý, aby bylo účelné použít hydraulické kladivo. Na druhou stranu jsou frézy určeny pro případ, kdy je hornina extrémně tvrdá s vysokou pevností v lomu. A mnohem více... Spolupracujeme s různými dodavateli a výrobci,. neváhejte u nás poptat jakékoliv přídavné zařízení

9 hodin denně 7 dní v týdnu 365 dnů v roce AGROTEC servis s. r. o., Vídeňská 125, Brno, info@agrotecservis.cz
