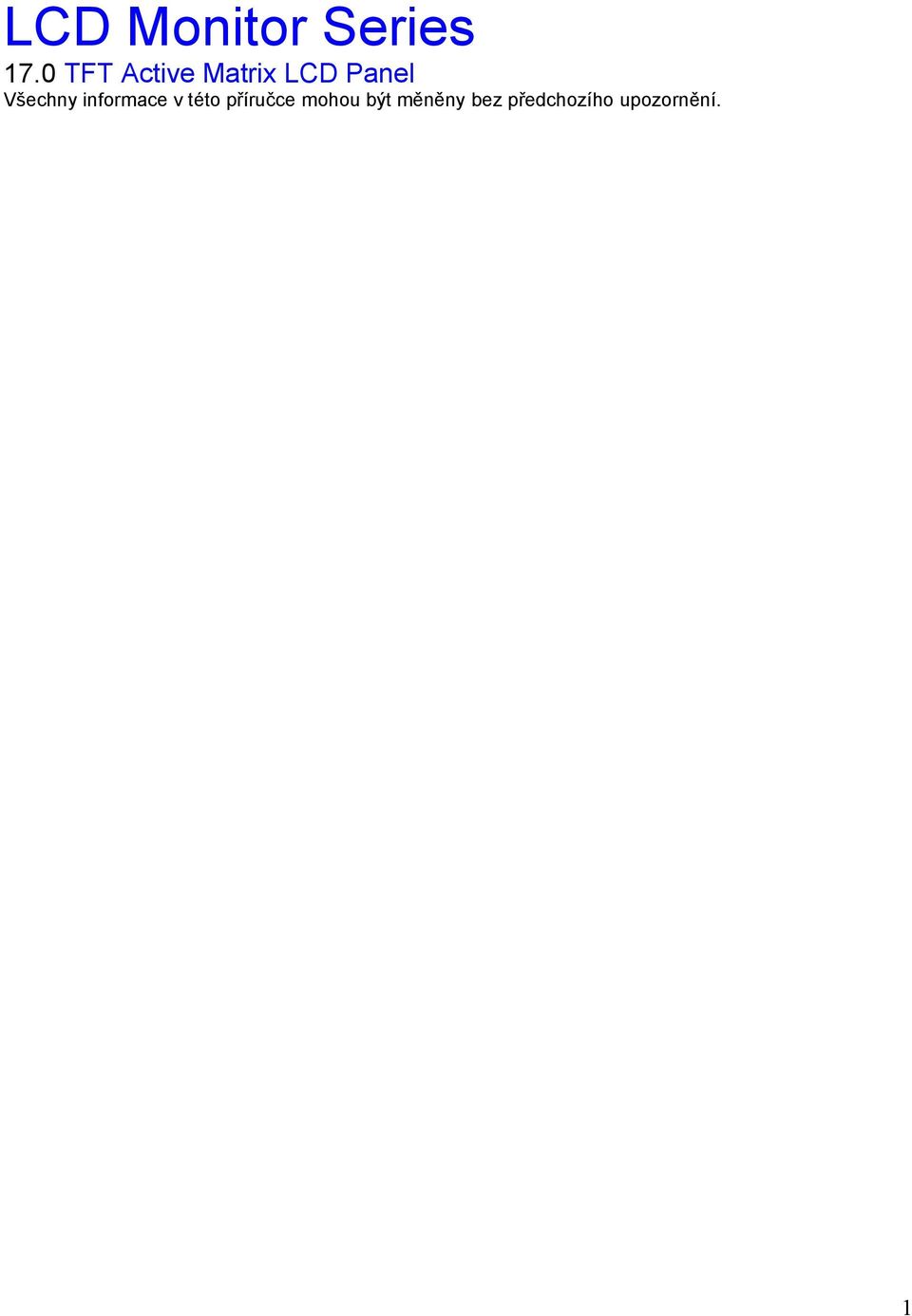

LCD Monitor Series 17.0 TFT Active Matrix LCD Panel Všechny informace v této příručce mohou být měněny bez předchozího upozornění.

Transkript

1 LCD Monitor Series 17.0 TFT Active Matrix LCD Panel Všechny informace v této příručce mohou být měněny bez předchozího upozornění. 1

2 O b s a h Seznam kapitol 2 Bezpečnostní instrukce 3 Pohled na monitor 4 Vybalení monitoru 6 Upozornění 6 Čištění 7 Bezpečnostní informace 7 Vlastnosti 7 Instalace 8 Instalace krok za krokem 9 Úhel náklonu 11 Ovládání 12 Řešení problémů 13 OSD (On-Screen Display) VGA 13 OSD (On-Screen Display) DVI 15 Display Mode 16 Technické parametry 17 2

3 Z á k l a d n í i n f o r m a c e 1. Pozorně čtěte tuto příručku. 2. Uschovejte tuto příručku i pro pozdější použití. 3. Před každým čištěním odpojte monitor od elekt. sítě a ostatních zařízení. 4.Nepoužívejte tekutá čistidla ani čistidla ve spreji. Použijte speciální utěrku. 5. Před připojením monitoru do sítě se ujistěte o bezpečnosti stavu el. sítě. 6. Řiďte se všemi upozorněními, které jsou uvedeny v této příručce a na zařízení. 7. Nikdy do monitoru nelijte žádnou tekutinu, můžete tím způsobit požár nebo úraz elektrickým proudem. 8. Monitor nikdy nerozebírejte a neopravujte. Z bezpečnostních důvodů může opravy provádět pouze kvalifikovaný servisní pracovník. 9.Jestliže nastane některá z následujících okolností, nechte monitor zkontrolovat v servisu a. Do monitoru se dostala nějaká tekutina b. Monitor byl vystaven vysoké vlhkosti c. Monitor nepracuje správně podle návodu k obsluze d. Monitor spadl a poškodil se e. Monitor vykazuje známky fyzického poškození NENECHÁVEJTE MONITOR V PROSTŘEDÍ S TEPLOTOU VYŠŠÍ NEŽ 40 C, MůŽE DOJÍT K JEHO POŠKOZENÍ! 10. Napájecí adaptér : a. Channel Well Technology, MODEL PAA050F. b. Linearity Electronics co. LTD,MODEL LAD6019AB4 3

4 Pohled na monitor Pohled zpředu (1) Pohled zezadu (2) 4

5 Pohled ze strany (3) Pohled shora (4) 5

6 Vybalení monitoru Děkujeme Vám za zakoupení monitoru. Nejprve prosím zkontrolujte úplnost balení 17'' LCD monitoru. Pokud některá z následujících položek chybí, kontaktujte svého prodejce. 17'' LCD monitor Externí Univ 15pinDsub Napájecí kabel Síťový adaptér Externí Universal (DC 12V, 50 / 60 Hz)(AC V) 6

7 Audio kabel se stereo sluch. Konektorem CD Manual + Quick Start Guide Upozornění 1. Ubezpečte se, že systém je vypnut. 2. Zastrčte kabel signálu do signálního konektoru zezadu PC. 3. Zastrčte výstupní kabel adaptéru do konektoru zezadu do monitoru a potom kabel do adaptéru. 4. Zapojte napájení do elektrické sítě. 5. Zapněte počítač a monitor. 6. Pro nejlepší zobrazovací kvalitu, nastavte rozlišení jak je ukázáno na straně 16. Čištění 1. Čistěte monitor velmi jemně. 2. Nepoužívejte korosivní čistidla, můžete poškodit monitor. 3. Používejte flanelové hadříky. 4. Netlačte na zobrazovací plochu Upozornění 1. Nevystavujte monitor slunci nebo teplu. 2. Nelejte na monitor tekutiny. 3. Neotvírejte monitor, můžete být zasaženi elektrickým proudem, pokud tak učiníte. 4. Nepoužívejte monitor v blízkosti magnetických polí. 5. Na obrazovku nepoužívejte silné a agresivní chemikálie. 6. Nepokládejte nic na monitor.špatná ventilace může zvýšit teplotu monitoru. 7. Nedotýkejte se obrazovky prsty. 7

8 Vlastnosti: Úspora energie: Management spotřeby odpovídá VESA DPMS standardům. Pokud je systém vypnut, spotřeba monitoru je pod 5W. Tlačítko automatické úpravy obrazu: Pomocí tohoto AUTO tlačítka systém sám nastaví nejvhodnější parametry. Široký pozorovací úhel: Horizontální a vertikální pozorovací úhel nabízí vynikající možnosti pohledu. Plug and play kompatibilita: S DDC1/DDC2B monitor je plug and play kompatibilní s Windows 95/98/me/2000/XP. Úspora místa: Hloubka monitoru je velmi malá a tak na Vašem stole zůstane více pracovního místa. Instalace hardwaru S monitorem pracujte opatrně, je to jemná součást a lehce ji poškodíte. Před instalací vypněte PC. Následujte zde napsané instrukce. Vstup 8

9 1 DC-IN:Připojení napájecího kabelu 2 AUDIO-IN:Vstup audio pro připojení audio zdroje 3 VGA-IN : Pro připojení D-Sub 15 pin signálního kabelu/volitelně DVI 4 VIDEO : Pro (RCA) kompozitní video pro video vstup. *(volitelné) 5 S-IN:Zde může být připojen S video signální kabel. * (volitelné) 6 TV :Zde může být připojen TV signální kabel. *( volitelné) 7 Audio Out:Pro připojení sluchátek nebo reproduktorů Instalace hardwaru krok za krokem 1. Otočte monitor opatrně vzhůru nohama a na panelu mířícím k vám vyhledejte port konektorů. 9

10 2. Zastrčte kabel VGA-IN do monitoru a druhou stranu do počítače. 3. Připojte audio kabel do AUDIO-IN do monitoru a druhou stranu do výstupu. 4. Zapojte napájecí kabel do adaptéru 10

11 5.Zastrčte DC kabel z napájecího adaptéru DC-IN do monitoru. Gratulujeme, právě jste úspěšně zvládli instalaci hardware. Náklon monitoru: Za normálních podmínek 11

12 LCD Položeno 0 až 25 12

13 Nastavení monitoru Nastavení tlačítek Auto nastavení OSD menu Zap/Vyp Dolů Nahoru Těchto 5 tlačítek nastavuje monitor, obsahují Auto nastavení, OSD menu, Zap/Vyp, Dolů, Nahoru. Instrukce k použití ovládacích prvků. 1. Zapnuto : Vypíná a zapíná počítač. 2. AUTO : Odchod a uložení nastavení. Tlačítko pro automatické nastavení. 3. MENU : Po stisknutí zobrazí OSD menu a používá se k jeho nastavení. 13

14 4. Nahoru : Zvyšuje hodnoty v OSD nastavení. Rychlé tlačítko pro PC / Video / SVideo/ TV mód.můžete použít pro přepojování mezi PC, Video, S-Video, a TV módem. 5. Dolů Snižuje hodnoty v OSD nastavení. Řešení problémů Pokud zaznamenáte problémy při používání tohoto monitoru, ujistěte se, že monitor je správně zapojen. Na monitoru není obraz. Prověřte: 1. Úsporný mód- pohněte myší nebo zmáčkněte klávesu na klávesnici. 2. Piny signálního kabelu. Pokud jsou nějaké ohnuté nebo chybí, obraťte se na servis. Obraz je příliš tmavý nebo světlý Prověřte: 1. Použijte OSD Menu k úpravě kontrastu Kdy bude obraz upraven? Prověřte 1. Po reset 2. Pokud bude změněno rozlišení nebo frekvence. Text je nejasný. Prověřte 1. Zda rozlišení odpovídá módu displaye. 14

15 OSD (On-Screen Display) Menu Volba OSD 1. Zmáčkněte MENU tlačítko pro přístup do menu. 2. Použijte MENU znovu pro výběr pokročilých úprav obrazu. 3. Zmáčkněte Dolů a Nahoru pro zvolení jiné OSD funkce. 5. Zmáčkněte MENU jako enter zvolení požadované funkce. Kontrast: Upravte rozdíl mezi světlou a tmavou oblastí. Hlasitost : Úprava reproduktorů. Mute : Reproduktory bez zvuku 15

16 Úprava teploty barev Jazyk- nastavení jazyka OSD nastavení : OSD LCD auto nastavení 16

17 EXIT OSD: Uložit a opustit OSD Jas: Upraví změnu jasu displaye Módy displaye Rozlišení Horizontální Frekvence (KHz) Vertikální Frekvence (Hz) 640X480 (50Hz) 31.5KHz 50.0Hz 640X480 (60Hz) 31.5KHz 59.9Hz 640X480 (66Hz) 35.0KHz 66.7Hz 640X480 (72Hz) 37.9KHz 72.8Hz 640X480 (75Hz) 37.5KHz 75.0Hz 720X480 (60Hz) 15.7KHz 59.9Hz 720X576 (50Hz) 15.6KHz 50.0Hz 800X600 (56Hz) 35.2KHz 56.3Hz 800X600 (60Hz) 37.9KHz 60.3Hz 800X600 (72Hz) 48.1KHz 72.2Hz 800X600 (75Hz) 46.9KHz 75.0Hz 17

18 832X624 (75Hz) 49.7KHz 75.0Hz 1024X768 (60Hz) 48.3KHz 60.0Hz 1024X768 (70Hz) 56.5KHz 70.1Hz 1024X768 (72Hz) 57.7KHz 72.1Hz 1024X768 (75Hz) 60.0KHz 75.0Hz 1280X960 (60Hz) 60.0KHz 60.0Hz 1152X864 (75Hz) 67.5KHz 75.0Hz 1280X1024 (60Hz) 64.0KHz 60.0Hz 1280X1024 (75Hz) 80.0KHz 75.0Hz 1. Nabízíme vám 26 módů kompatibilních s Windows. 2. Pro zajištění nejlepší kvality obraz updatujte driver Vaší grafické karty.doporučujeme použít jeden z výše psaných módů. 3. Módy výše nezmíněné nejsou podporovány. 18

19 Specifikace Typ LCD Panelu : 17.0 TFT Active Matrix LCD Displej Pozorovací úhel : H:150, V:135 Kontrast: 700 : 1(Typická) Jas : 300 cd/m2(max) Doba odezvy : 8 ms(typická) Barvy : 16.2M barev Maximální rozlišení :1280X1024(SXGA) Rozteč bodů : 0.264mm(H)x0.294mm(V) Vstupní signál RGB analog VGA Level:0.7Vp-p(75Ω) Sync TTL with 75Ω internal pull-up resistors Frekvence FH:30~79KHz / FV:56~75Hz Kompatibilita PC do 1280X1024@75Hz(Non-interlaced) Konektor RGB Analog Audio IN DVI-D Stereo Phone Jack D-sub 15-pins D-sub 24-pin DVI-D konektor (volitelný jen modely 1731D) Vstupní voltáž Spotřeba Mód úspory V, 50/60Hz(universal) Aktivní < 48Watt Max Standby < 5Watt Vnitřní repro 2Wx2(Stereo) Indikátor provozu Zelená zapnuto/vypnuto Standby - Oranžová Teplota Vlhkost 0 C~45 C 10% ~ 80% R.H. DDC DDC1/DDC2B Compliant Management spotřeby VESA DPMS, EPA Energy Star Certifikace CE, FCC, CB, TUV, UL Všechny informace v tomto manuálu se mohou změnit bez předchozího upozornění 19
