Magnetické vlastnosti materiálů - ukázky. Příklad č.2. Konstrukční ocel tř
|
|
|
- Kristýna Hájková
- před 8 lety
- Počet zobrazení:
Transkript
1 VŠB - Technická univerzita Ostrava Fakulta elektrotechniky a informatiky Katedra elektrických strojů a přístrojů DEGRADAČNÍ PROCESY Magnetické vlastnosti materiálů - ukázky Příklad č.2 Konstrukční ocel tř VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
2 Konstrukční ocel obecná třída Provedení vzorku: Toroid Parametry vzorku: d1 = 39[mm] Vnější průměr d2 = 26 [mm] Vnitřní průměr v = 5 [mm] Výška vzorku Parametry vinutí: N1 = 115 [z] Počet budících závitů N2 = 100 [z] Počet snímacích závitů Skutečné provedení vzorku: VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
![115 [z] Počet budících závitů N2 = 100 [z] Počet snímacích závitů Skutečné provedení](/docs-images/42/10903772/images/page_2.jpg "vzorku: VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.")
3 Obsah ukázkových měření: AC-dynamické charakteristiky: Přehled č.1 - dynamické BH charakteristiky pro různé frekvence Přehled č.2 - dynamické magnetovací charakteristiky pro různé frekvence Přehled č.3 - dynamické BH charakteristiky pro f=50hz různé body Bmax Přehled č.4 - dynamické BH charakteristiky pro f=50hz různé body Hmax DC-stacionární charakteristiky: Přehled č.5 - stacionární BH charakteristiky VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
4 Přehled č.1 Dynamické BH charakteristiky pro různé frekvence Měřeno pro nastavení: Hmax= [A/m] Regulace sin-i Frekvence [Hz] f=1,2,3,4,5,6,7,8,9,10 [Hz] f=10,20,30,40,50,60,70,80,90,100 [Hz] f=100,200,300,400,500,600,700,800,900,1000 [Hz] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
![000 [A/m] Regulace sin-i Frekvence [Hz] f=1,2,3,4,5,6,7,8,9,10 [Hz]](/docs-images/42/10903772/images/page_4.jpg "f=10,20,30,40,50,60,70,80,90,100 [Hz] f=100,200,300,400,500,600,700,800,900,1000")

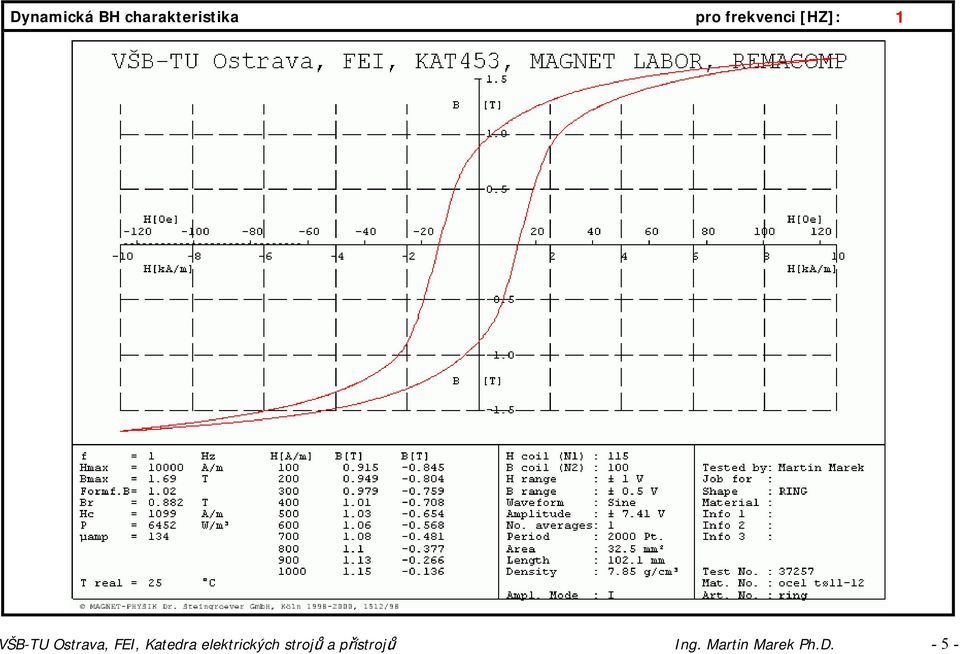

5 Dynamická BH charakteristika pro frekvenci [HZ]: 1 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
6 Dynamická BH charakteristika pro frekvenci [HZ]: 2 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
7 Dynamická BH charakteristika pro frekvenci [HZ]: 3 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
8 Dynamická BH charakteristika pro frekvenci [HZ]: 4 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
9 Dynamická BH charakteristika pro frekvenci [HZ]: 5 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
10 Dynamická BH charakteristika pro frekvenci [HZ]: 6 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
11 Dynamická BH charakteristika pro frekvenci [HZ]: 7 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
12 Dynamická BH charakteristika pro frekvenci [HZ]: 8 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
13 Dynamická BH charakteristika pro frekvenci [HZ]: 9 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
14 Dynamická BH charakteristika pro frekvenci [HZ]: 10 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
15 Dynamická BH charakteristika pro frekvenci [HZ]: 20 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
16 Dynamická BH charakteristika pro frekvenci [HZ]: 30 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
17 Dynamická BH charakteristika pro frekvenci [HZ]: 40 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
18 Dynamická BH charakteristika pro frekvenci [HZ]: 50 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
19 Dynamická BH charakteristika pro frekvenci [HZ]: 60 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
20 Dynamická BH charakteristika pro frekvenci [HZ]: 70 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
21 Dynamická BH charakteristika pro frekvenci [HZ]: 80 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
22 Dynamická BH charakteristika pro frekvenci [HZ]: 90 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
23 Dynamická BH charakteristika pro frekvenci [HZ]: 100 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
24 Dynamická BH charakteristika pro frekvenci [HZ]: 200 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
25 Dynamická BH charakteristika pro frekvenci [HZ]: 300 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
26 Dynamická BH charakteristika pro frekvenci [HZ]: 400 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
27 Dynamická BH charakteristika pro frekvenci [HZ]: 500 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
28 Dynamická BH charakteristika pro frekvenci [HZ]: 600 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
29 Dynamická BH charakteristika pro frekvenci [HZ]: 700 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
30 Dynamická BH charakteristika pro frekvenci [HZ]: 800 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
31 Dynamická BH charakteristika pro frekvenci [HZ]: 900 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
32 Přehled č.2 Dynamické magnetovací charakteristiky pro různé frekvence Měřeno pro nastavení: Hmax= [A/m] Regulace sin-i Frekvence [Hz] f=1,2,3,4,5,6,7,8,9,10 [Hz] f=10,20,30,40,50,60,70,80,90,100 [Hz] f=100,200,300,400,500,600,700,800,900,1000 [Hz] Poznámka: Zubaté křivky pro nízké frekvence 1 až cca 5 Hz, vyjadřují chybu metody a nikoli magnetické vlastnosti materiálu, měření se v této oblasti blíží statickému magnetovaní VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
33 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 1 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
34 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 2 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
35 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 3 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
36 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 4 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
37 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 5 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
38 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 6 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
39 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 7 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
40 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 8 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
41 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 9 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
42 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 10 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
43 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 20 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
44 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 30 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
45 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 40 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
46 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 50 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
47 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 60 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
48 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 70 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
49 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 80 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
50 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 90 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
51 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 100 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
52 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 200 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
53 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 300 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
54 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 400 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
55 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 500 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
56 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 600 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
57 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 700 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
58 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 800 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
59 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 900 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
60 Dynamická magnetovací charakteristika pro frekvenci [HZ]: 1000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
61 Přehled č.3 Dynamické BH charakteristiky pro f=50hz různé Bmax Měřeno pro nastavení: Regulace sin-i Měřeno pro body maximální mag. indukce Bmax [T] Bmax= 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1.0, 1.1, 1.2, 1.3, 1.4, 1.5, 1.6, 1.7 [T] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
62 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,1 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
63 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,2 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
64 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,3 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
65 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,4 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
66 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,5 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
67 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,6 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
68 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,7 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
69 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,8 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
70 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 0,9 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
71 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,0 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
72 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,1 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
73 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,2 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
74 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,3 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
75 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,4 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
76 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,5 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
77 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,6 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
78 Dynamická BH charakteristika 50Hz Pro mez sycení Bmax [T]: 1,7 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
79 Dynamické BH charakteristiky 50Hz Pro meze sycení Bmax od 0,1-1,5[T] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
80 Přehled č.4 Dynamické BH charakteristiky pro f=50hz různé Hmax Měřeno pro nastavení: Regulace sin-i Měřeno pro různé body maximální intenzity mag. pole Hmax [A/m] Hmax= 100,200,300,400,500,600,700,800,900,1000 [A/m] Hmax= 1, 2, 3,4, 5, 6, 7, 8, 9, 10 [ka/m] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
81 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 100 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
82 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 200 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
83 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 300 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
84 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 400 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
85 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 500 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
86 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 600 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
87 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 1000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
88 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 2000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
89 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 3000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
90 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 4000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
91 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 5000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
92 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 6000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
93 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 7000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
94 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 8000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
95 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: 9000 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
96 Dynamická BH charakteristika 50Hz Pro mez sycení Hmax [A/m]: VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
97 Dynamické BH charakteristiky 50Hz Pro meze sycení Hmax od [A/m] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
98 Přehled č.5 DC -stacionární BH charakteristiky Měřeno pro nastavení: 1) pouze magnetovací BH charakteristika Hmax= [A/m] 2) hysterezní BH charakteristika Hmax= [A/m] 3) hysterezní BH charakteristiky pro body B max = 0,1-1,5 [T] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
99 DC magnetovací charakteristika Pro mez sycení Hmax [A/m] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
100 DC - BH charakteristika Pro mez sycení Hmax [A/m] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
101 DC - BH charakteristiky Pro meze sycení Bmax 0,1-1,5 [T] VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
102 VŠB-TU Ostrava, FEI, Katedra elektrických strojů a přístrojů Ing. Martin Marek Ph.D
