Stavebně technické posouzení z hlediska vlhkosti včetně návrhu řešení sanace vlhkého zdiva

Transkript

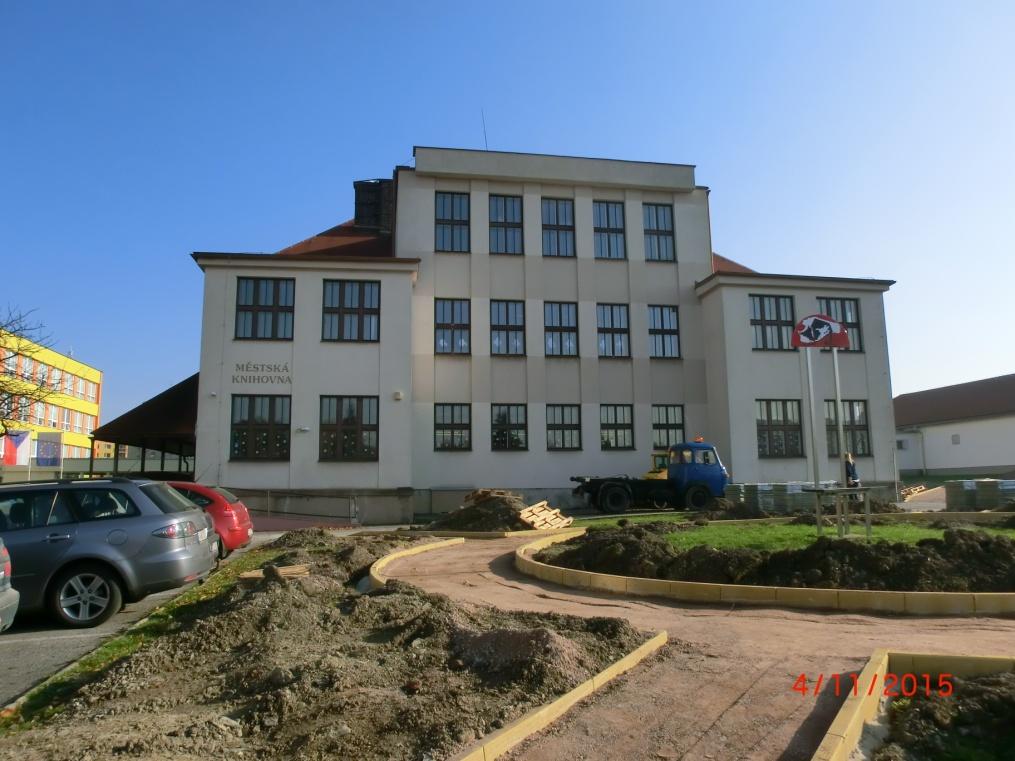

1 Dodavatel má autorizaci WTA Vědeckotechnické společnosti pro sanaci staveb a péči o památky Stavebně technické posouzení z hlediska vlhkosti včetně návrhu řešení sanace vlhkého zdiva Sanace zemní vlhkosti Knihovna Žamberk (sklepní prostory 1.PP a část prostor v 1.NP nepodsklepená část), Nádražní 743, Žamberk Listopad 2015 N / 244 / 15 / V

2 1. Základní údaje : název stavby: Sanace zemní vlhkosti Městská knihovna Žamberk, Nádražní 743, Žamberk prostory 1.PP a části prostor v 1.NP (nepodsklepená část) objednatel: Město Žamberk Masarykovo náměstí Žamberk IČ: Jiří Dytrt starosta města v zastoupení: Projekce CZ s.r.o. Tovární Chrudim Ing. takar Vašák - jednatel tel.: vasak@projekcecz.cz zpracovatel: DRYMAT.CZ s.r.o Rabštejnská Lhota Chrudim provozovna: Novoměstská 960, Chrudim IČ: DIČ: CZ Ivona Jeřábková jednatelka tel.: , Podklady : místní šetření provedené firmou Projekce CZ s.r.o. a zaměření stávajícího stavu sanovaných prostor výňatek z PD technická zpráva, půdorysy, řez objednávka investora stavebně technický průzkum včetně návrhu řešení účel využití sklepní prostory v 1.PP, prostory knihovny v 1.NP ČSN P Hydroizolace staveb - Základní ustanovení ČSN P Hydroizolace staveb - Povlakové hydroizolace - Základní ustanovení ČSN P Hydroizolace staveb - Sanace vlhkého zdiva - Základní ustanovení Směrnice WTA Sanační omítkové systémy Výstupy z hloubkového měření vlhkosti MIST 350B a povrchového TRTEC T2000S Fotodokumentace současného stavu

3 3.Popis konstrukcí a materiálů objektu : - objekt je vystavěn jako klasický zděný z cihel plných pálených (obvodové stěny a vnitřní nosné stěny), dle šetření se může lokálně vyskytovat i zdivo kamenné (v soklových partiích). Příčky v objektu jsou rovněž cihelné (kombinace plných pálených cihel a cihel dvouděrových). - dle dostupných informací bylo zdivo izolováno asfaltovým pásem a asfalt.zálivkou, při úpravách objektu související s jejím užíváním nebyly prováděny nové izolace (ani žádné sanační opatření) jen v místech WC a koupelen hydroizolační stěrky ale jejich stav a funkčnost není známa, vycházíme z popisu technické zprávy - podlahy v 1.PP jsou z keram.dlažeb a PVC v 1.NP převážně s nášlapnou vrstvou z keramické dlažby, PVC - vnitřní omítky v 1.PP a 1.NP jsou provedeny jako vápennocementové. V některých prostorech 1.PP (místnost č.0.03,0.04 a 0.07) jsou provedeny předstěny. Ze strany interiéru i exteriéru jsou lokálně patrny projevy vzlínající vlhkosti místy již degraduje omítka a je patrný výskyt solí na povrchu omítek některé prostory v 1.PP a 1.NP jsou ze strany interiéru opatřeny keramickými obklady (viz popis ve stavební části PD) výplně oken dřevěná okna fasáda objektu stávající břizolit (místy degradovaný), betonový nepropustný sokl schodiště - teraso, monolit stropy monolitické skořepiny 4.Provedená měření, stanovení příčin vlhkostí : V objektu bylo provedeno hloubkové měření vlhkosti mikrovlnnou technologií MIST 350B a povrchové měření TRTEC T2000S s kul.sondou. Při tomto měření se nedestruktivním způsobem měří vlhkost v hloubce zdiva 30 cm respekt.4cm od povrchu. Při měření se postupuje šachovnicovitě od shora dolů a zleva do prava. Na základě vizuálního posouzení a měření současného stavu lze konstatovat: Naměřené hodnoty z hloubkového měření vlhkosti a z odebraných vzorků lze klasifikovat dle ČSN jako vlhkost vysokou až velmi vysokou u obvodových konstrukcí ve styku s terénem v suterénu a u obvodových konstrukcí v přízemí. K průniku vlhkosti do objektu dochází ve formě vzlínání z podzákladí a průsaky ze zeminy, která přiléhá ke stěnám objektu. dále dochází k přivlhčování konstrukcí stěn 1.NP neošetřeným detailem napojení předsazeného soklu k obvod. stěnám, poškozenými lapači střešních nečistot do prosto v 1.NP v nepodsklepené části navzlínává vlhkost z podzákladí s velkou dotací povrchové dešťové vody terén je naspádován na objekt Výstupy z měření vlhkosti jednoznačně definují překročení přípustné hladiny vlhkosti. V kombinaci s přítomnými solemi (chloridy, dusičnany, sírany) dochází k destrukci stavebních konstrukcí, zejména omítek a částečně i zdiva.

4 STANVENÍ PŘÍČINY : 1. NEEXISTENCE VDRVNÝCH A SVISLÝCH IZLACÍ PŮSBENÍ VZLÍNAJÍCÍ VLHKSTI A VLHKSTI ZE ZEMINY 2. NETĚSNST DEŠŤVÉ A SPLAŠKVÉ KANALIZACE 3. ZVÝŠENÁ VNITŘNÍ RELATIVNÍ VLHKST VZDUCHU KNDENZAČNÍ VLHKST NEDSTATEČNÉ VĚTRÁNÍ RSTR 4. PŮSBENÍ STAVEBNĚ ŠKDLIVÝCH SLÍ (CHLRIDY, SÍRANY, DUSIČNANY) 5. Sanační opatření : Sanace vlhkého zdiva zahrnuje systém hydroizolačních, vysušovacích a stavebních opatření, jejichž cílem je dosažení výrazného snížení obsahu vlhkosti v podzemním i nadzemním zdivu i v souvisících konstrukcích. Tyto konstrukce byly dlouhodobě namáhány vlhkostní zatížením například účinky zemní vlhkosti, kdy objekty postavené před mnoha lety nemají provedenou izolaci zdiva nebo je v důsledku jejího stáří již nefunkční, dále srážkovou vodou prosakující do zeminy kolem objektů, vodou stékající po terénu a odstřikující od jeho povrchu i vodou kondenzující z vlhkého vzduchu a které má v důsledku toho zvýšenou nebo vysokou vlhkost, popř. je poškozeno korozí. Je tedy nezbytné provést sanaci vlhkého zdiva a vytvoření tedy podmínek pro dosažení požadovaných vlastností stavebních konstrukcí i požadované vlhkosti vzduchu v interiérech budov se sanovanými podlahami a zdmi. K sanacím je nutné přistupovat takovým způsobem, aby kombinovaným použitím různých hydroizolačních a vysušovacích technologií a stavebních úprav podle podmínek objektu a jeho okolí byl na něm vytvořen komplexní sanační systém. Tento systém by měl přednostně odstraňovat příčiny a nikoliv jen důsledky vlhnutí stavby. Sanace vlhkého zdiva se zpravidla provádí v kombinaci přímých a nepřímých hydroizolačních metod (principů) a doplňkových technických opatření v podobě komplexního sanačního systému. Metody přímé - tyto metody brání šíření vlhkosti konstrukcí, vnikání vlhkosti do konstrukcí nebo vnitřního prostředí, popř. brání úniku vlhkosti z konstrukce. Vkládané hydroizolace do strojně nebo ručně proříznuté spáry nebo probouraných a provrtaných otvorů ve zdivu, zatloukané profilované nekorodující plechy, Infuzní a tlakové napouštění zdiva chemickými prostředky, asfaltovou emulzí nebo taveninou parafínu a prostředky polyuretanové, epoxidové a akrylové báze Instalace aktivní elektroosmózy Vzduchoizolační systémy, např. větrané štoly, dutiny, mezery a kanálky podél stěn pod i nad terénem ve stěnách a nad podlahou. Metody nepřímé - tyto metody snižují hydrofyzikální namáhání konstrukce. Používají se především v kombinaci s metodami přímými, a to za podmínek zjištěných průzkumnými prácemi. Jsou ale možné i jejich aplikace samostatné Systém sanační omítkový se v podmínkách vlhkostně silně namáhaných konstrukcí staveb používá v kombinaci s příčnými hydroizolacemi, chemickými clonami ve zdivu, s elektroosmotickými instalacemi, se vzduchoizolačními systémy a s některými nepřímými způsoby sanace vlhkého zdiva.

5 Sanace následků biokoroze zdiva a dřevěných konstrukcí i prvků a prováděných nátěrů jako prevence proti tomuto druhu napadení Návrh je dimenzován proti zvýšené zemní vlhkosti a salinitě a proti zatékající povrchové vodě. Bude-li zjištěna během stavby tlaková spodní voda, je nutno návrh přehodnotit. Sanace vlhkého zdiva objektu bude řešena v souladu v kombinaci přímých a nepřímých sanačních metod následovně: Z MŽNÝCH SANAČNÍCH ŘEŠENÍ JSME JAK KNCEPCI ŘEŠENÍ NAVRHLI TYT TECHNLGIE : Revize ZTI - rozvody kanalizace, vody, dešťové svody včetně lapačů nečistot se zaústěním do kanalizace, atd. Instalace aktivní elektroosmózy v prostorách 1.PP (sekce C) a prostor 1.NP (sekce A a B) jako přímá sanační metoda Použití prodyšných materiálů a povrchových úprav - sanační omítkové systémy na bázi metakaolínu v systémovém řešení s difúzně propustnou sulfátostálou stěrkou, případně antisanitračním přednástřikem včetně související úpravy vrchní vrstvou vápenným štukem. dvětrání jednotlivých prostor v 1.PP řešit jako nepřirozené v souvislosti se sanačními opatřeními je NUTNÉ ve stavební části PD naprojektovat nepřirozené odvětrání prostor 1.PP (již při průzkumu prostor byla naměřena vysoká relativní vlhkost vzduchu a to kolem 80%!!) 6. Postup a popis sanační opatření (kombinace metod přímé a nepřímé): Návrh sanace: Při návrhu technologií na sanaci vlhkého zdiva vycházíme ze skutečnosti, že pro sanaci vlhkosti bylo nutno volit takové technologické postupy, které by zajistily spolehlivost provedení a jejich účinnost a zároveň by respektovaly různorodý charakter konstrukcí budovy. Na celý objekt nelze z těchto důvodů použít pouze jednu z variant sanačního řešení, ale sanaci je nutno provádět v kombinaci několika technologií. Elektroosmotické technologie budou splňovat požadavky normy ČSN P a ÖNRM B Technologie musí být jednoznačně definována kladným a záporným pólem se současným napojením na zdroj elektrického proudu (viz samostatná zpráva). Vyloučeny jsou technologie na principu magnetokinetických a elektrokinetických pokud nebude zajištěna instalace se zabudováním (+) pólů do zdiva a funkčním uzemněním (-) pólu. S provedením vzduchoizolačních kanálků jako hlavní technologie pro odstranění příčin vlhkosti zdiva ( jak vnitřních, tak i vnějších) vzhledem k vysoké finanční náročnosti a dosaženému snížení vlhkosti není uvažováno. Z návrhu jsou vyloučeny všechny druhy mechanických izolací (podřezání zdiva technologií lanovou či řetězovou pilou, vrážení nerezových desek aj.). Vlastní provedení by mohlo mít i vliv na statiku objektu. Mechanické technologie jsou navíc i obtížně přijatelné z pohledu chráněných zájmů státní památkové péče.

6 Předmětem sanačních opatření je komplexní řešení odstranění příčin vlhkosti z důvodu kapilární vzlínavosti v konstrukcích a odstranění lokálních příčin od působení atmosférických vlivů způsobujících zavlhání konstrukcí v úrovni 1.PP a 1.NP vč. odstranění důsledků vlhkosti. Při odstranění příčin vlhkosti jde o neinvazivní technologie, které nenarušují památkovou podstatu objektu a ke konstrukcím jsou šetrné. Pro odstranění důsledků vlhkosti se veškeré práce a to jak úrovni 1.NP a 1. PP dotýkají novodobých výhradně nevhodných popř. technologicky vadně provedených úprav v předchozím období. Do stavební substance historických úprav nebude pokud možno zasahováno. dstranění příčin vlhkosti a odvlhčení objektu : Provedení dodatečné vertikální izolace po provedení odkopu kolem objektu technologií integrovanou fólií a přetažením třívrstvým geodrénem po vnějším obvodu objektu. V případě značně nerovného zdiva nezákladových konstrukcí bude po obvodu proveden štěrkový obsyp. dvlhčení zdiva objektu (podsklepené prostory + nepodsklepená část 1.NP) technologií aktivní elektroosmózy. Technologie elektroosmózy musí splňovat požadavky ČSN P Použití systémů na principu magnetokinetických není uvažováno. Doplňující sanační technologie : Instalace jednotek aktivního odvětrávání pro zajištění účinného snížení a odvodu vysoké relativní vlhkosti Aplikace vícevrstvých sanačních omítkových systémů s protisolnou podkladovou úpravou V místech výskytu tepelných mostů budou použity tepelně izolační omítkové systémy Provedení odstranění předstěn v prostorech 1.PP dstrěnění zavlhlých omítek vč. proškrábnutí spár zdiva do hl.1,5-2cm V prostorech v 1.PP bude obnažené zdivo (s proškrábnutými spárami) ponecháno a bude opatřeno impregnačním nátěrem Všechny prováděné malby budou provedeny z vysoceparopropustného materiálu... Drátová (mírná) elektroosmóza Technologie je navržena především na konstrukcích zdiva v 1.PP a v 1.NP nepodsklepených prostor. Popis technologie Jedná se o ovlivnění pohybu tekuté fáze (mineralizované vody) pórovitou pevnou fází (materiálem) pod vlivem účinku stejnosměrného elektrického proudu. Systém předpokládá umístění elektrod ve zdech a v zemi, napájených elektrickým proudem s malým napětím. Původní běžně dostupné, avšak snadno korodovatelné materiály elektrod jsou v současnosti nahrazovány vysoce odolnými materiály. Elektrody se umisťují v předepsaných vzdálenostech do zdi a vzájemně se spolu vodivě propojují. Vzniklé elektrické pole brání kapilárnímu vzlínání vody. Vodiče jsou napojeny na řídící systém (jednotky), který reguluje množství elektrického proudu dle úrovně vlhkosti. Elektroosmotický systém pro vybudování elektrického pole používá střídavého napětí max. 6 voltů (stejnosměrné napětí 2,8 V). Tímto nízkým napětím jsou dostatečně eliminovány nebezpečné reakce rozkladného účinku na malty a ocelové zabudované prvky ve zdivu.

7 Elektroosmotická technologie slouží pro odstranění příčin vlhkosti a svým způsobem nahrazuje i svislou izolaci a to především u stěn s větší šířkou. Elektroosmóza nepůsobí proti tlakové vodě ani proti lokálním poruchám (poškozené dešťové svody, průsaky do podloží vlivem zatékání z přilehlých ploch aj.). Při realizaci je nutno dbát na odizolování kovových (vodivých) prvků (např. uzemnění měděných či pozinkovaných dešťových svodů aj.) v rozsahu působnosti elektroosmózy. Přednosti technologie Vysoušení zdiva probíhá bez stavebních prací, proto nemůže dojít k narušení statiky odvlhč. objektu, jeho stavební podstaty a tudíž nemohou vzniknout na budovách žádné škody. Jde o systém s minimálními stavebními požadavky na instalaci. Nevyžaduje zásah do stavebních konstrukcí. Vlastní provoz je zcela bezúdržbový, provozní náklady jsou zanedbatelné. Pro proces odvlhčování nejsou překážkou jakékoli tloušťky zdi. Lze proto odstranit vlhkost i z jinak velmi problematických konstukcí. Vysoušení a odsolování zdiva probíhá v celém profilu stavebních konstrukcí. Vhodný časový předstih instalace technologie před následnými sanačními pracemi může podstatně pozitivně ovlivnit podmínky jejich provádění a ve svém důsledku tyto práce zjednodušit a zlevnit. Systém aktivního odvětrání prostor Princip systému spočívá v použití energeticky velmi úsporné výměny vzduchu pomocí systému čidlem elektronicky řízených pomaluběžných ventilátorů, které pracují s bezpečným napětím 12V. Po doplnění s propojovacími prvky systém pracuje v režimu laminárního proudění vzduchu. Výměna vzduchu je automatická, bez účasti lidského faktoru. Po svém seřízení soustava vytváří v daném prostoru podmínky, při nichž je vzdušná vlhkost účinně a neškodně odváděna, takže nedochází ke kondenzaci vzdušné vlhkosti, naopak jsou stavební konstrukce i zařizovací předměty vysoušeny. Pro odvětrání budou použity ventilátory provozované na 12V s časovým spínačem. Doba provozu bude stanovena individuálně dle vyhodnocení snížení a požadavku relat. vlhkosti vnitřního prostředí. V sanovaných prostorech bude osazen snímač na sledování % rel. vlhkosti prostředí. Úprava konstrukcí s tepelnými mosty jen doporučení při výskytu této problematiky : V prostorách se zvýšenou a vysokou relativní vlhkostí, ale i zeslabených konstrukcí, budou provedeny u ostění oken a na stěnách tepelně izolační omítky s úpravou pro omezení vzniku tepelných mostů z důvodu nedostatečného provedení při realizaci objektu. Samotné omítky nejsou sice odolné proti působení kapilární vzlínavosti od působení zemní vlhkosti, ale tento vliv není předpokládán, neboť veškeré příčiny a důsledky vlhkosti budou předem odstraněny či potlačeny, a z tohoto důvodu nejde o omítky sanačního charakteru. Tepelně izolační omítky Pro omezení kondenzace na povrchu stěn v exponovaných místech (jedná se o ostění oken a zeslabených konstrukcí) a následnému vzniku plísní budou použity tepelně izolační omítky. Tepelně izolační omítka se provádí přímo na stavbě z vápenné kaše a suché směsi (plnivo je z termicky expandované vulkanické horniny a aditiv). mítka je vyrobena na bázi přírodních materiálů. Hotová omítka obsahuje vysoký podíl vápna a je tedy zásaditá. Po provedení povrchové úpravy je nutno omítku zvlhčovat, aby nedocházelo ke tvorbě prasklin.

8 Tepelně izolační omítka se nanáší ve vrstvě o požadované tloušťce. Zatvrdnutá omítka propouští vodu, má dobrou kapilární vodivou schopnost a urychluje vysychání vlhkých ploch. Se svým nízkým koeficientem tepelné vodivosti má dobré tepelně-izolační vlastnosti. mítka má vhodné deformační vlastnosti, nízkou plošnou hmotnost a zvyšuje svými tepelně-izolačními vlastnostmi povrchové teploty vnitřních stěn. Tím se snižuje relativní vlhkost ve vrstvách vzduchu při povrchu, a tím klíčení spor ve vlhkých oblastech nad rosným bodem. mítka je odolná vůči vodě a má vysokou nasákavost. Díky své kapilární vodivosti a schopnosti udržet vodu je omítka schopna i při nepříznivých externích a interních klimatických podmínkách, vyvolávajících kondeznační procesy, odvádět vodu, aby nebyla k dispozici mikroorganizmům. Všemi svými uvedenými vlastnosti působí tak, že zabraňuje napadení plísní. Navržené tepelně izolační omítky jsou z důvodu charakteru vnitřního prostředí, které lze obtížně regulovat a tím omezit kondenzaci s následným vznikem plísní. Vlastnosti Celková porozita cca 80% Tepelná izolace (1 = 0,125 W/m2 K) Absorpční příjem vody až do 1,8 l na m2 při tloušťce vrstvy pouze 2 cm ptimální odpařování vody v době intervalů větrání Sanační vícevrstvé omítky Sanační omítkové systémy budou provedeny v části 1.PP (chodba, schodiště) a v 1.NP místa a profil ve výkresové dokumentaci této zprávy specifikace sanačních omítek viz samostatná zpráva tohoto posudku V souladu s ČSN P jsou požadovány pro garanci sanačních omítkových směsí dle tab. D1 doporučené vlastnosti zatvrdlých sanačních malt : Vlastnost Měrná jednotka Doporučená jednotka bjemová hmotnost kg/m Pórovitost % 40 Faktor difuzního otvoru 12 Kapilární vzlínání vody mm 5 3 Kapilární nasákavost vody kg/m 0,3 Pevnost v tlaku MPa 1,5 až 5,0 Pevnost v tahu za ohybu MPa neuvádí se Poměr pevnosti v tlaku ku pevnosti v tahu za ohybu MPa <3 dolnost proti proniknutí roztoků solí do zkušebního vzorku za 10 dolnost proti solím dnů Stanovení podmínek pro provozování a údržbu sanovaných prostor Na všechny nátěry barev nebo povrstvení musí být kladen požadavek, aby jejich difúzní odpor byl nižší než difúzní odpor vrstev omítek (difúzní odpor SD <0,1 m). Vnitřní vybavení nestavět přímo těsně na stěny, protože se tím omezuje nebo přímo

9 znemožňuje vypařování a dochází ke vzniku vlhkostních map. Před, během a po provedení omítkářských prací se nesmí používat sádra na opravované zdivo. Informovat elektrikáře nebo instalatéry, aby použili cementových rychlovazných materiálů. Po omítání musí být provedeno ve vnitřních prostorech intezivní větrání (dle klimatických podmínek). Pokud by přirozené větrání nebylo možné, nutno instalovat nucené větrání po dobu vyschnutí a odvodu technologické vlhkosti ze sanovaných stavebních konstrukcí a prováděných stavebních úprav. Dále je při využití místností nutno dbát na dlouhodobě dobré provětrání. Kontrola jakosti a účinnosti provedených sanačních prací Kontrola jakosti a účinnosti provedených sanačních prací bude provedena v době do skončení záruční doby na provedené sanace. Kontrola jakosti sanačních prací se zjišťuje odběrem vzorků zdiva a omítek a jejich hodnocením na hmotnostní obsahy vlhkosti a na druhy a množství solí tvořících výkvěty, vzorky na obsah vlhkosti se odebírají z hloubky alespoň 100 mm pod jeho povrchem, analýza vzorků se provádí v laboratoři. Příslušná měření budou provedena tak, že se vzorky ze zdiva odebírají a měření provádějí ve svislém profilu v určitých výškách. Účinnost sanačního systému se hodnotí objektivním posouzením míry vysušení zdiva. Jeho činnost je dána jednak absencí vizuálních poruch na plochách stěn, jednak výrazným zlepšením mikroklimatu prostor, pokud tyto nejsou ovlivňovány jinými negativními vlivy. bjektivním posouzením je však hlavně vyhodnocení hmotnostní vlhkosti zdiva, ve srovnání s výchozím stavem. Měření obsahu vlhkosti bude provedeno na smluvním základě. Stupeň účinnosti sanace na základě měření obsahu vlhkosti ve zdivu stanovuje ČSN P Pro posouzení vlastností omítek, které se použily pro sanaci prostor se kromě vlhkostní analýzy provedou i laboratorní rozbory na obsahy síranů, chloridů a dusičnanů (pokud nebude stanoveno jinak). Vysušování vlhkého zdiva na každém objektu je i při vytvoření těch nejúčinnějších sanačních systémů a opatření procesem dlouhodobým. K vyschnutí konstrukcí na ustálený obsah vlhkosti zabudovaných konstrukcí dojde v závislosti na jejich tloušťce, na druhu zdiva, na výši původní vlhkosti a míře zasolení a v závislosti na využívání sanovaných místností a prostor i na způsobu a intezitě jejich vytápění a větrání zpravidla ne dříve než za dobu několika let. Účinnost a dlouhodobou trvanlivost sanačních systémů je možno zaručit jen za těch podmínek, nejsou-li podzemní a nadzemní konstrukce namáhány vodou z jiných zdrojů než přírodních, střešní krytina objektu i žlaby musí být v dobrém technickém stavu, nesmí docházet k únikům srážkové vody z dešťových odpadů na povrch terénu i do podzákladí a

10 voda stékající po povrchu terénu musí být odváděna od pat zdí, dále nesmí docházet k únikům dešťové a biologicky znečištěné vody z kanalizace, z přípojek a odpadů uvnitř objektu a k úniku vody z instalací vodovodu, sanované místnosti musí být dostatečně větrány přirozeným nebo nuceným způsobem. Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Vzhledem k povaze objektu a jeho využití nepředstavuje stavba zvýšené riziko poškození životního prostředí ani v současné době, ani v budoucnu. Při provádění stavby bude dodržován zákon č. 185/2001 Sb., o odpadech a o změně některých dalších zákonů včetně aktuální novely daného zákona. Stavební materiály likvidované při bouracích pracích budou tříděny dle Katalogu odpadů z Vyhlášky 381/2001 Sb. Včetně aktuální novely dané vyhlášky. Z hlediska Vyhlášky č. 381/2001 Sb.,,Katalog odpadů se bude na stavbě jednat především o tyto druhy odpadů: Číslo odpadu Druh odpadu Beton Cihly Sklo Železo a ocel Směsné stavebí a demoliční odpady neuvedené pod čísly *, * a * Zemina a kamení neobsahující neb. látky Kategorie Další odpady budou vznikat ve fázi stavebních prací. Jejich přesný přehled ani vznikající množství není možno v této fázi stanovit, a proto uvádíme údaje o druzích odpadů, produkovaných při realizaci podobných staveb: Číslo odpadu Druh odpadu Papírové a lepenkové obaly Plastové obaly Dřevěné obaly Textilní obaly Směsi a oddělené frakce betonu, cihel, tašek neobsahující neb. látky Železo a ocel Izolační materiály neuvedené pod čísly a Kabely Kategorie Nakládání s odpady ve smyslu zákona č. 185/2001 Sb. A zabezpečení jejich likvidace dle předpisů je povinností firem, jež budou provádět stavební práce. Stavebník bude po dodavateli požadovat předložení dokladů o likvidaci odpadů. Třídění odpadů bude probíhat přímo na staveništi, skladování bude zajištěno v kontejnerech.

11 Dodržení obecných požadavků na výstavbu Stavební úpravy jsou navrženy v souladu platnou právní legislativou a dle platných ČSN. Musí být dodrženy všechny platné předpisy a směrnice. Zejména: Vyhláška č.268/2009 o technických požadavcích na stavbu Nařízení vlády č. 361/2007 Sb. Kterým se stanový podmínky ochrany zdraví při práci (ve znění aktuální nevely nařízení vlády č. 68/2010Sb.) Etapovitost a postup prací Přednostně bude provedena instalace elektroosmotického systému z důvodu částečného snížení vlhkosti zdiva, ale i snížení stupně zasolení pro následné provádění sanačních prací na povrchových úpravách. Následně budou řešeny navazující činnosti pro odstranění důsledků vlhkosti. 1.etapa Instalace elektroosmotického systému dstranění veškerých zdrojů lokálního zavlhčení, které jsou jiného charakteru než přírodního. dstranění omítek vnitřních a vnějších v určeném rozsahu s hloubkové odspárování a očištění zdiva. dstranění předstěn v 1.PP 2.etapa bnova omítek dle navržených druhů. V dostatečném časovém odstupu po vyzrátí omítek (možný vznik mikrotrhlin při zvětšených sílách omítky) provést povrchovou štukovou úpravu s minerálním vysoceparopropustným nátěrem. Impregnace zdiva v 1.PP Snížení relativní vlhkosti sanovaných prostor instalací systému odvětrání prostor v 1.PP v daném případě nutnost!! statní Potřebná dodavatelská dokumentace bude zpracována dodavatelem sanačních prací (odbornou firmou v oblasti sanačních prací). Před zahájením provozu bude zpracován řád využívání a provozování prostor Při dodržení návrhových parametrů a technologické kázni zhotovitele sanačních prací lze dodržet požadovanou záruční lhůtu a zabezpečit dlouhodobou účinnost provedených prací. Životnost objektu může být tímto výrazně prodloužena. Veškeré změny podstatného charakteru během výstavby budou řešeny a odsouhlaseny v rámci výkonu autorského dozoru projektanta stavby. Tento návrh řešení je vypracován s ohledem na provedený stavebně technický průzkum. Aplikace navržených sanačních opatření bude provedena pod odborným dohledem. V rámci aplikace musí být dodrženy tzv. kontrolní body pro aplikaci jednotlivých technologií. Jakékoliv změny v navržených technologiích a postupech musí být předem konzultovány.

12 Jsme k dispozici pro dozor stavbě, technickou pomoc, realizaci zakázky a pro další informace. Rovněž jsme připraveni přebírat a odkontrolovat jednotlivé fáze sanačních prací se zápisy do deníku včetně důsledného proškolení personálu. 7. závěr obecné zásady sanačních kroků - rekapitulace jednoznačně nutno rovněž zajistit optimální cirkulaci vzduchu a požadovanou relativní vlhkost vzduchu, aby nedocházelo ke vzniku kondenzátu a rosných bodů bezpodmínečně při realizaci dodržovat všechny technologické předpisy (přestávky...) jednotlivých stupňů sanačních úkonů, ať se jedná o přímé nebo nepřímé metody sanace V Chrudimi 25.listopadu.2015 Ivona Jeřábková jednatel DRYMAT s.r.o. (zprávu zpracoval : Petr Vraný, vysouseni-zdiva@seznam.cz, )

13

14

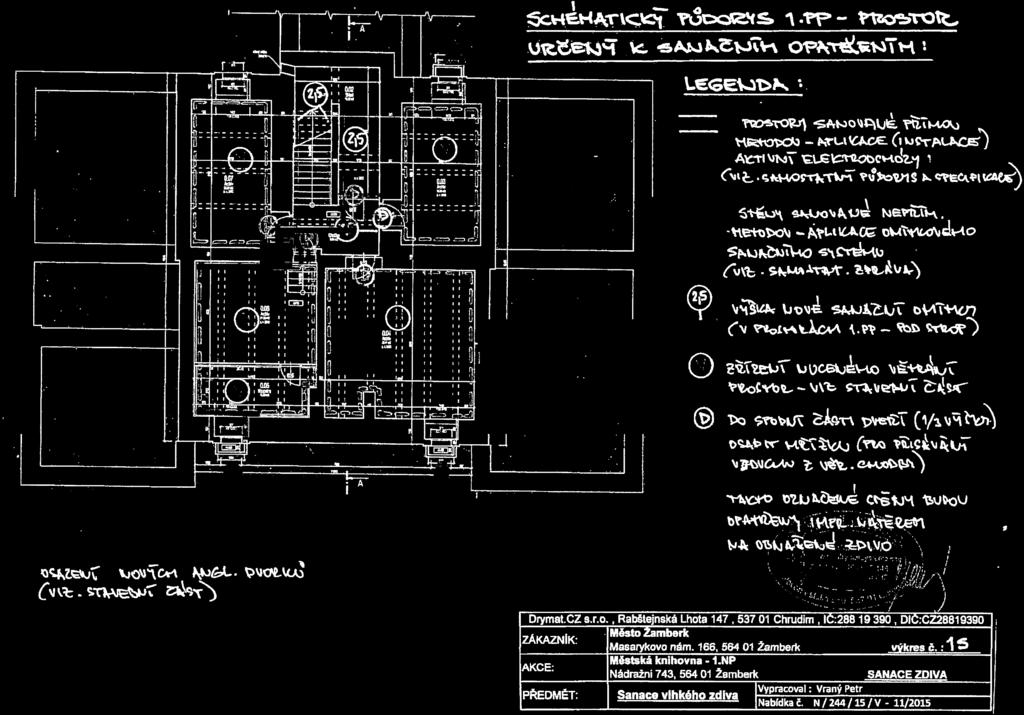

15

16

17 Umíst ní krabice pro zapor. elektrodu katodu (90cm pod úrovní podlahy v 1NP) Umíst ní krabice pro zapor. elektrodu katodu (90cm pod úrovní podlahy v 1NP) ídící jednotka - aktivní elektroosmóza ídící jednotka - aktivní elektroosmóza

18 Umíst ní krabice pro zapor. elektrodu katodu (90cm pod úrovní podlahy v 1NP) ídící jednotka - aktivní elektroosmóza
