1 KATALOG PRODUKTŮ

2

3 ÚVOD 1 Kuličkové šrouby vyrábíme v naší společnosti již od roku 1967 a dodáváme je téměř do celého světa. Abychom mohli našim zákazníkům poskytnout co nejlepší možnou kvalitu spolupráce a samotných výrobků, věnujeme hodně úsilí neustálému zlepšování. Díky tomuto úsilí každoročně bojujeme o nejvyšší příčky v předních inovátorských soutěžích. Vysokou úroveň systému řízení kvality zároveň potvrzuje zisk certifikátu kvality dle standardu EN ISO 9001:2008. Snažíme se také o maximální podporu rozvoje strojírenství v našem okolí, a proto jsme členy těchto sdružení: Svaz strojírenské technologie CECIMO Regionální hospodářská komora Brno NAŠI ZÁKAZNÍCI NA NÁS OCEŇUJÍ ZEJMÉNA TYTO VLASTNOSTI: Kvalita K výrobě i ověřování používáme nové moderní technologie. Každý kuličkový šroub je podroben důkladné kontrole v průběhu výroby i na výstupu. Archivujeme naměřené hodnoty každého výrobku. Rychlost dodání Běžně dodáváme do šesti týdnů od objednání. Mimořádně jsme schopni vyrobit a dodat i do pěti dnů od objednání. Spolehlivost Plníme dohodnuté dodací termíny. V případě pochybností zákazníka neprodleně řešíme situaci přímo na místě. Odvaha Nebojíme se navrhovat a realizovat řešení i pro netypické aplikace. Za svá řešení přebíráme odpovědnost. Díky přítomnosti vlastního vývoje jsme navíc v těchto návrzích velmi pružní a rychlí. Orientace na zákazníka Vyrábíme dle výkresů našich zákazníků. Umíme vyrobit i matice s menšími zastavovacími rozměry oproti ISO 08. Rádi se aktivně zapojujeme do návrhu pohybových os našich zákazníků a pomáháme jim tak ke správně dimenzovaným a nákladově úsporným řešením. Služby Provádíme opravy starších kuličkových a trapézových šroubů. Při zjištění neopravitelné poruchy umíme na krátkou dobu vadný kuličkový šroub zprovoznit a nabídnout dodání nové náhrady vyrobené v souladu s původním šroubem. Neustále inovujeme konstrukční řešení dle přání a potřeb našich zákazníků.

4 2 OBECNÉ INFORMACE O KULIČKOVÝCH ŠROUBECH, FAQ OBECNÉ INFORMACE O KULIČKOVÝCH ŠROUBECH, FAQ 2.1 Aplikace a použití Kuličkové šrouby (dále také KŠ) jsou konstrukční prvky pohybových ústrojí, které převádějí s vysokou účinností rotační pohyb na přímočarý (nejsou samosvorné). Vyznačující se vysokou tuhostí, přesností a trvanlivostí. Kuličkové šrouby nachází uplatnění v nejrůznějších oblastech strojírenství, a to především pro svoji vysokou účinnost danou nízkým valivým odporem převodu. KŠ jsou nejčastěji používány v následujících odvětvích: Dřevoobráběcí stroje Plastikářské stroje Posuvné mechanismy CNC pohybových os Průmysl obráběcích strojů Pomocné pohybové osy Balící stroje Stroje na zpracování papíru Ostatní strojírenský průmysl Stroje pro nekonvenční obrábění Součásti automobilů Automobilový průmysl Zvedáky automobilů Části letadel Letecký průmysl Letištní zařízení Aplikace kuličkových šroubů Rentgeny Zdravotnický průmysl Nemocniční lůžka Hutě Zvedání strojů Hutní průmysl Ovládací mechanismy elektrorozvodů Jaderný průmysl Stroje pro doplňování paliva Ovládací mechanismy pohonu tyčí

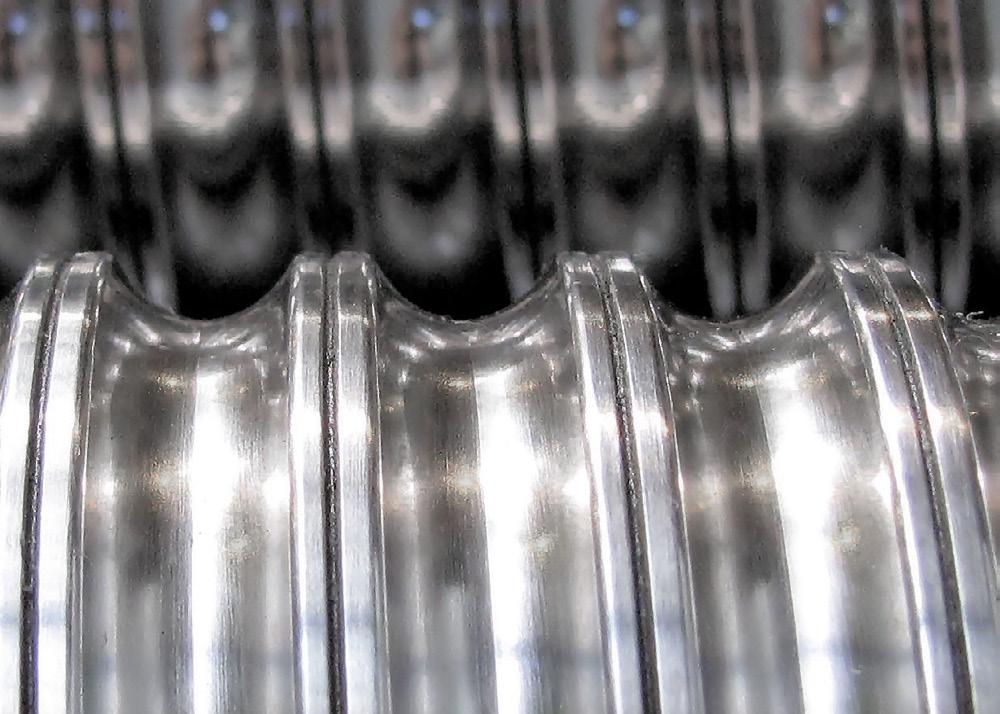

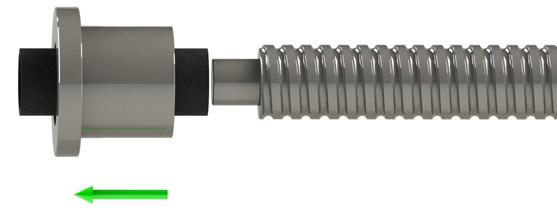

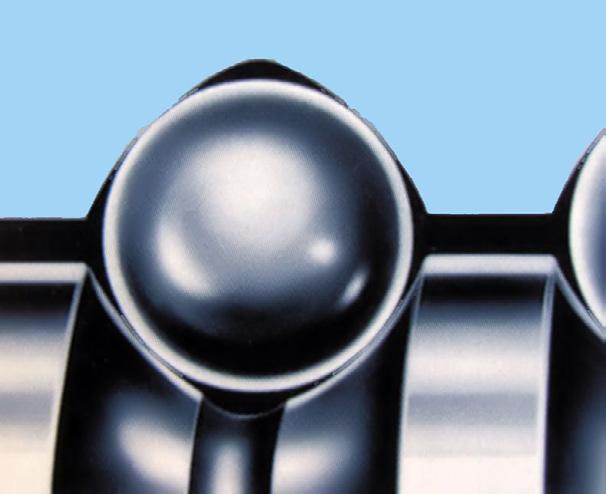

5 OBECNÉ INFORMACE O KULIČKOVÝCH ŠROUBECH, FAQ Složení kuličkového šroubu Kuličkový šroub je celek, který je tvořen: Hřídelem kuličkového šroubu Maticí, případně dvojicí matic (obsahuje převáděcí, předepínací, těsnicí a mazací elementy) Kuličkami 2.. Standardně používané technologie výroby pro zhotovení závitu kuličkového šroubu Přesnost a kvalita kuličkových šroubů je do velké míry závislá na zvolené výrobní technologii. Pro výrobu závitů kuličkových šroubů jsou zpravidla používány tyto technologie: Broušení (dosahované stupně přesnosti stoupání závitu na hřídeli KŠ až IT1) Válcování (dosahované stupně přesnosti stoupání závitu na hřídeli KŠ až T) Válcovaný závit Broušený závit 2. Profil kuličkového šroubu Za účelem dosažení co nejvyšší účinnosti převodu je nutné docílit ideálního tvaru profilu závitu KŠ. Profil není rádiusový, ale je tvořen ze dvou rádiusů navzájem vyosených (tzv. gotický profil, viz obrázek níže). Tento tvar profilu nabízí ideální poměr účinnosti a únosnosti kuličkového šroubu.

6 2 OBECNÉ INFORMACE O KULIČKOVÝCH ŠROUBECH, FAQ 2. Metody předepínání kuličkových šroubů Metoda předepnutí Použito u maticových jednotek Grafické znázornění metody předepnutí Předepnutí pomocí vloženého distančního kroužku AP+A, A+A, B+B+K Předepnutí pomocí diference ve stoupání závitu matice APR Předepnutí pomocí výběru velikosti kuliček APK Předepnutí pomocí diference mezi jednotlivými chody závitu (u vícechodých kuličkových šroubů) APVR 2.6 Používané materiály pro výrobu kuličkových šroubů a jejich tepelné zpracování Pro výrobu hřídelí kuličkových šroubů používáme ocel jakosti 2CrMo, případně oceli CF a (dle normy ČSN). Pro výrobu matic je nejčastěji používán materiál 1 209, případně pak 1 9 (dle normy ČSN). Matice a závitová část hřídele jsou zakaleny na tvrdost 8 60 HRC. Jádro a nekalené části hřídele mají minimální pevnost Rm = 60 MPa. K ověřování dosažené kvality využíváme dlouhodobé trvanlivostní zkoušky s následným rozborem změn funkčních částí převodu po dosažení definované hranice opotřebení. Na základě získaných informací a znalosti podmínek provozu je možné garantovat skutečnou životnost výrobku nebo navrhnout pro dané podmínky optimální výrobek. 6

7 OBECNÉ INFORMACE O KULIČKOVÝCH ŠROUBECH, FAQ Únosnost, tuhost a trvanlivost převodu Dalším základním technickým parametrem pro výběr kuličkového šroubu je jeho únosnost. U kuličkových šroubů rozlišujeme 2 typy únosnosti: a) Statickou únosnost (označení Co), což je statické zatížení, které odpovídá celkové trvalé deformaci kuličky a oběžné dráhy v nejnamáhavějším místě styku, rovné 0,0001 průměru kuličky Dw b) Dynamickou únosnost (označení Ca), což je stálé, neměnné zatížení, které může teoreticky kuličkový šroub přenášet při základní trvanlivosti L = 1 6 otáček. Pro stanovení základní trvanlivosti, která je definována jako hodnota vyjadřující s 90% spolehlivostí počet vykonaných otáček hřídele vzhledem k tělesu matice při zatížení silou F do vzniku prvních známek únavy materiálu či opotřebení funkčních prvků převodu, platí následující vztah: L = ( C a F Tuhost kuličkového převodu R je definována jako poměr zatěžující vnější axiální síly Fa k axiálnímu posunutí matice Δ na hřídeli kuličkového šroubu: R=Fa/Δ (N μm) Pro dosažení vysoké tuhosti a zajištění vymezení axiálních vůlí se do převodu vnáší tzv. předepnutí Fv tak, aby poměr zatěžující axiální síly Fa, při které ještě nemá docházet ke vzniku vůle v převodu a předepnutí Fv, odpovídal následující podmínce: Fa/Fv = Ke stanovení síly Fa a tím i předepnutí je třeba přistupovat uvážlivě s přihlédnutím k časovému průběhu zatížení kuličkového šroubu, neboť předepnutí snižuje životnost převodu. ( x 6 (otáček) 2.8 Přesnost uložení kuličkových šroubů Kuličkové šrouby vyžadují přesné a tuhé uložení s rovnoběžností osy kuličkového šroubu a vodících ploch do 0,02 mm / 00 mm, rovněž uložení maticové jednotky musí zajišťovat její kolmost k podélné ose šroubu do 0,01 mm / 0 mm. Maticové jednotky mohou být zatěžovány pouze v axiálním směru. U dlouhých a štíhlých kuličkových šroubů musí být konstrukcí pohybového ústrojí vhodně eliminován průhyb hřídele vzniklý jeho hmotností (podpěry, případně konstrukční změna na řešení s poháněnou maticí). 2.9 Postup demontáže a montáže matice V případě, kdy je potřeba z dodaného kuličkového šroubu demontovat matici a tu pak následně na hřídel zpětně namontovat, je vhodné posupovat v souladu s níže uvedenými kroky. Mějte prosím na paměti, že při poškození kuličkového šroubu neodbornou montáží či demontáží dojde ke ztrátě poskytnuté záruční lhůty na poškozený výrobek. Č. kroku Popis akce Graf. znázornění metody postupu 1 Aby se kuličky z matice při demontáži matice nevysypaly, je třeba k čelu závitu hřídele dorazit montážní trn. Průměr tohoto trnu je uveden v tabulkách u jednotlivých provedení. Pro zjištění průměru tohoto trnu prosím kontaktujte naši technickou podporu. 2 Postupným otáčením matice se matice přesune na montážní trn. Matici lze i s montážním trnem přesunout od hřídele kuličkového šroubu. Mějte prosím na paměti, že vysunutí montážního trnu z matice má za následek vypadání kuliček z převodu matice. 7

8 PRŮVODCE NÁVRHEM NOVÉHO KULIČKOVÉHO ŠROUBU PRŮVODCE NÁVRHEM NOVÉHO KULIČKOVÉHO ŠROUBU Kompletní konfigurátor kuličkových šroubů je volně dostupný na našich webových stránkách. Dílčí kroky návrhu z tohoto konfigurátoru jsou představeny níže. Výběr typu a provedení kuličkového šroubu z nabízeného výrobního sortimentu se řídí především funkčním určením, požadovanými vlastnostmi a provozními podmínkami. V případě potřeby pomoci s návrhem prosím kontaktujte naši technickou podporu, která Vám s návrhem ochotně pomůže. Volba typu kuličkového šroubu Volba typu maticové jednotky Typ převodu jmenovitý průměr závitu, otáčkový faktor Stoupání závitu Třída přesnosti závitu Provedení konců hřídele kuličkového šroubu Těsnění kuličkového šroubu Systémy mazání Předepnutí Délka závitu hřídele.1 Volba typu kuličkového šroubu V prvním momentu návrhu kuličkového šroubu je nutné pečlivě vybrat typ kuličkového šroubu. Tato volba se provádí v závislosti na tom, jaké jsou u kuličkového šroubu požadavky na přesnost, kvalitu chodu, cenu a podobně. Na výběr je ze základních variant: Broušený závit Třídy přesnosti: IT1, IT, IT Předepnuté i nepředepnuté matice Délky až do 1 00 mm Průměry až do 200 mm Válcovaný závit Třídy přesnosti: T a T7 Předepnuté i nepředepnuté matice Délky až do mm Průměry až do 0 mm Pro velmi vysoká zatížení Broušený závit Třídy přesnosti: IT1, IT, IT Předepnuté i nepředepnuté matice Délky až do mm Teleskopické kuličkové šrouby Kuličkové šrouby bez závitu Kuličkové šrouby s klecí Kuličkové šrouby s poháněnou maticí Průměry až do 200 mm 8

9 PRŮVODCE NÁVRHEM NOVÉHO KULIČKOVÉHO ŠROUBU.2 Volba typu maticové jednotky Popis Označení Vzhled Popis Označení Vzhled Předepnutá matice s přírubou APR Matice bez příruby A Víčková matice s přírubou APVR Matice s přírubou AP Matice s přírubou pro hřídele s válcovaným závitem APE Předepnutá dvojice matic bez příruby A+A Předepnutá dvojice matic v kostce B+B+K Předepnutá dvojice matic s přírubou AP+A Poháněná matice s vloženými ložisky RMV. Typ převodu, jmenovitý průměr závitu, otáčkový faktor Jmenovitý průměr závitu d 0 se volí dle dostupných rozměrů a požadované funkce z tabulek v kapitole. Jmenovitý průměr závitu určuje vzpěrnou tuhost hřídele kuličkového šroubu v závislosti na jeho délce a uložení. Ze jmenovitého průměru hřídele d 0 je odvozována i závislost jeho maximálních otáček n max ve vztahu k rychlosti oběhu kuliček v použitém převodu a mazání. Název převodu Maximální otáčkový faktor Označení provedení Vzhled převaděče Funkce převodu Informace k převodu Axiálně vkládaný segment n max = d 0 AX Zástavbové rozměry dle ISO 08, při stejné délce matice vyšší únosnost oproti převodu převáděcími lůžky. Radiálně vkládaný segment n max = d 0 RS Zástavbové rozměry dle ISO 08, při stejné délce matice vyšší únosnost oproti převodu převáděcími lůžky. Převáděcí lůžko n max = d 0 Zástavbové rozměry nižší než dle ISO 08, při stejné délce matice nižší únosnost oproti převodům s radiálně či axiálně vkládanými segmenty. 9

10 PRŮVODCE NÁVRHEM NOVÉHO KULIČKOVÉHO ŠROUBU Převáděcí víčko n max = d 0 VI Zástavbové rozměry vyšší než dle ISO 08, vhodný převod pro vysoká stoupání a vícechodé šrouby. Převáděcí příložka n max = d 0 PR Zástavbové rozměry dle ISO 08, vhodné pro velmi malá provedení.. Stoupání závitu Stoupání závitu P určuje dráhu matice, kterou matice ujede pro jednu otáčku hřídelí kuličkového šroubu. Standardně nabízené kombinace průměru závitu a stoupání naleznete v tabulkách (viz kapitola ).. Třída přesnosti závitu Třida přesnosti závitu - kuličkové šrouby jsou nabízeny v několika třídách přesnosti, jejichž rozdělení je popsáno v normě ISO 08. Nejpřesnější třídy přesností jsou často používány v případech, kdy je potřeba velmi přesné polohování (často např. obráběcí stroje). Nižší třídy přesnosti jsou často využívány v aplikacích, kde nárok na přesnost polohování není vysoký (např. manipulátory). Třídy přesnosti jsou uvedeny v následující tabulce: Úchylka stoupání na délce závitu 00mm (mm) Broušený závit Válcovaný závit IT1 IT IT T T7 0,006 0,012 0,02 0,02 0,02.6 Délka závitu hřídele Celková délka hřídele, případně délka závitu jsou jedny z nejdůležitějších parametrů celého kuličkového šroubu. Nabízené délky hřídelí jsou technologicky omezené a přímo závislé na zvolené přesnosti a parametrech závitu. Délková omezení jsou popsána v tabulce níže. V případě, pokud by tabulka neobsahovala požadované provedení, není vyloučeno, že provedení nejsme schopni nabídnout. V takových případech prosím kontaktujte naši technickou podporu, která Vám ochotně poradí. Doporučené délky závitu (mm) třída přesnosti Jmenovitý průměr šroubu (mm) IT Broušený závit IT IT Válcovaný závit T T

11 PRŮVODCE NÁVRHEM NOVÉHO KULIČKOVÉHO ŠROUBU. 7 Předepnutí Dle požadované přesnosti polohování a požadované tuhosti se volí způsob lícování matice na hřídel. S rostoucím předepnutím klesá trvanlivost převodu kuličkového šroubu. Standardně je na výběr z následujících možností: Matice lícována s vůlí Matice lícována s předepnutím o velikosti % z dynamické únosnosti (vhodné pro přesné polohování a méně zatížené šrouby) Matice lícována s předepnutím o velikosti % z dynamické únosnosti (vhodné pro přesné polohování a středně zatížené šrouby) Matice lícována s předepnutím o velikosti % z dynamické únosnosti (vhodné pro přesné polohování a více zatížené šrouby).8 Systémy mazání Mazání kuličkových šroubů se provádí olejem nebo tukem. Způsob mazání a používaná maziva jsou stejná jako u valivých ložisek. Základní množství maziva v konkrétní maticové jednotce je určeno a doporučeno na vyžádání. Olejové mazání Všeobecně se pro mazání kuličkových šroubů používají stejné oleje jako pro mazání valivých ložisek, tj. převodové a ložiskové minerální oleje s minimální viskozitou 0 mm 2 /s při teplotě 0 C. Množství použitého oleje závisí na podmínkách provozu. Tukové mazání V případech, kdy je kuličkový šroub mazán tukem, jsou doporučeny tuky stupně 2 dle DIN 182. Mezi standardně dodávané tuky patří například: KLÜBER Isoflex NBU 1 OPTIMOL OPTITEMP TT1 Při běžném provozu stroje musí být tuk doplněn jednou za 6 až měsíců. Během provozu se nesmí tuky s odlišnými vlastnostmi míchat..9 Těsnění kuličkového šroubu Rozsah těsnění se volí v návaznosti na prostředí, ve kterém kuličkový šroub pracuje. Standardně nabízíme typy těsnění: Popis Polyamidový stírací kroužek Vzhled. Provedení konců hřídele kuličkového šroubu Standardní provedení konců hřídelí jsou uvedeny v katalogu s názvem Standardní konce kuličkových šroubů. Jiné návrhy provedení nezávitových konců dle zákazníka jsou možné. V případě, že máte zájem o pomoc s návrhem, naše technická podpora Vám s návrhem ráda poradí. Polyamidový stírací kroužek s plstěným kroužkem Polyamidový stírací kroužek s plstěným kroužkem a kartáčkem 11

12 12

13 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ PROVEDENÍ KULIČKOVÝCH ŠROUBŮ.1 Přesný šroub Precise screw Tento typ kuličkových šroubů nachází největší uplatněni v praxi pro svou univerzálnost, výborné technické parametry a širokou škálu provedení. Zpravidla se jedná o kuličkové šrouby s broušeným závitem. Základní technické parametry: průměry od 12 do 200 mm stoupaní od do 0 mm, délky až do 1, m třidy přesnosti IT1 až IT minimální pevnost materiálu hřídele Rm = 60 MPa, dosahovaná účinnost cca % teploty použití -0 až +80 OC (dle druhu maziva) Charakteristika kategorie: přesné polohovací šrouby široká škála velikosti a stoupaní standardní geometrická a pracovní přesnost, životnosti a únosnosti dle ISO 08 dodaní s nastaveným požadovaným předepnutím Aplikace: obráběcí a tvářecí stroje polohovací automaty automobilový a letecky průmysl další zařízení, která vyžadují přesné polohování Přesnost 1

14 2 PROVEDENÍ OBECNÉ INFORMACE KULIČKOVÝCH O KULIČKOVÝCH ŠROUBŮ ŠROUBECH, FAQ MATICE TYPU A TYP K12 K16 K20 K2 K2 K0 PŘEVA- P D w i D DĚČ 1 d 2 b t 1 L m L L P L 1 R mm mm mm mm mm mm mm mm mm mm kn kn N/μm 2,000 PR 1, ,, ,00 PR 1,7 6, , 8, ,00 PR 1, , 12 7, ,000 PR, ,7 7, ,00 PR 12 7, ,,7 12 9, ,17 PR 1,7 12 7, , ,000 PR, ,7 12 6, ,00 PR 12 7, ,,7 16 7, ,00 16, , ,000 PR, ,7 7, ,00 PR 9, ,7 12, ,00 16, , ,00 RS 1, 12 11, , , ,00 RS 16 1, ,8 20 1, , , ,00 RS 20 20, * 2 28, , , , , , ,969 RS, , , , , ,969 RS, , ,8 8 2, 18 20, ,0 18 2, , ,0 2 21, , , ,969 RS ,969 RS 0 * 0 1, ,00 * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé , ,0 17,

15 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ TYP K0 K0 PŘEVA- P D w i D DĚČ 1 d 2 b t 1 L m L L P L 1 R mm mm mm mm mm mm mm mm mm mm kn kn N/μm 6,00 RS 8, ,0 6,0 RS 1 7, ,0 6,0 6,0 RS RS RS 2 6,0 RS,00 8,000 6,0 7,1 12 6,0 RS 1 7, ,0 RS 20 7,98 0 6,0 RS 2 6,0 RS 1,8 18 7, , , , , , , , ,8 2 20, ,8 2 26, , , , ,8 2 27, ,8 2, ,8 2 29, ,8 0, ,8 0, ,8 0, , * 6 0, ,8* 0 6, , , , , , , , , , , , , , , 2 19, ,8 2 2, , , , , , ,8 0, , , , * 0, , * 0 9, Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. 1

16 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU A TYP K6 K80 K0 PŘEVA- P D w i D DĚČ 1 d 2 b t 1 L m L L P L 1 R mm mm mm mm mm mm mm mm mm mm kn kn N/μm 2 18, , , , ,98 2 2, , ,1 RS, , ,98 2 6, , ,98 0 2, , ,19 0 9, ,9 1 67, , , , ,98 AX,8 96, ,8 71, ,19 RS,8 66, ,8 82, , ,98 RS , ,8 0 6, *,19 RS, ,8 7, ,1 2 20, , , , , , ,8 2 9, ,19 RS 12,8 0 8, , 1 2, , , ,19 0 7, , , , , , , , , , , ,68 1, 1 70, , , , , , K ,68 K 2 2,00 K , * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé , , , , , , , , , ,

17 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU AP TYP K12 K16 K20 K2 K2 PŘEVA- P D w I D DĚČ 1 D 2 D d L L 2 R mm mm mm mm mm mm mm mm kn kn N/μm/2 2,000 PR 1, , ,00 PR 1, , ,00 PR 1, , ,000 PR ,, ,00 PR ,, ,17 PR 1, , ,000 PR ,, ,00 PR ,, , , ,000 PR ,, ,00 PR ,, , , ,00 RS ,, ,00 RS ,, , , ,00 RS , * , , ,969 RS, , , ,969 RS, , , , , , , ,969 RS 1, , * ,969 RS 82, , * 7, Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 17

18 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU AP Standardní varianty provedení přírub α α TYP K0 K0 PŘEVA- P D w I D DĚČ 1 D 2 D d L L 2 R mm mm mm mm mm mm mm mm kn kn N/μm/2,00 6,00 RS 8, ,0 6,0 RS 1 7, ,0 6,0 6,0 RS RS RS 2 6,0 RS,00 8,000 6,0 7,1 12 6,0 RS 1 7, ,0 RS 20 7, , , , , , , , ,, , , ,, , ,, , ,, * , ,8* , , , , , , , , , , , , * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 18

19 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ TYP PŘEVA- P D w I D DĚČ 1 D 2 D d L L 2 R mm mm mm mm mm mm mm mm kn kn N/μm/2 K ,0 RS , * ,0 RS , * , , ,1 RS, , , , , K ,98 AX, , ,19 RS, , , ,98 RS , ,19 RS * ,8* , , , ,19 RS , K , , , K , K , K 2 2, K , Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 19

20 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU A+A TYP K12 K16 K20 K2 K2 PŘEVA- P D w I D DĚČ 1 d 2 b t 1 L m L L P L 7 L 7 R mm mm mm mm mm mm mm mm mm mm mm kn kn N/μm /2 2,000 PR 1, , ,00 PR 1,7 1, 6, , ,00 PR 1, , ,000 PR, ,7 7, ,00 PR 12 7, ,,7 12 9, ,17 PR 1,7 12 7, , ,000 PR, ,7 12 6, ,00 PR 12 7, ,,,7 16 7, ,00 16,00 7 8, ,0 86 9, ,000 PR, ,7 7, ,00 PR 9, ,7 12, ,00 16,00 7 8, ,0 86 9, ,00 RS 1, , , , ,00 RS 16 1, ,8 20 1, , , ,00 RS 20 8, * 2 66, , , , , , ,969 RS,8 0 18, ,8 18 9, , ,969 RS, , ,8 8 2, , ,0 18, , ,0 2, , ,969 RS 1, * ,969 RS * 0 1, * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 20

21 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ TYP K0 K0 K0 PŘEVA- P D w I D DĚČ 1 d 2 b t 1 L m L L P L 7 L 7 R mm mm mm mm mm mm mm mm mm mm mm kn kn N/μm /2,00 6,00 RS 8, ,0 6,0 RS 1 7, ,0 6,0 6,0 RS RS RS 2 6,0 RS,00 8,000 6,0 7,1 12 6,0 RS 1 7, ,0 RS 20 7,98 0 6,0 RS 2 6,0 RS 18 11,0 86 9, , , ,8 8 2, , , , , , , , , ,8 2 20, ,8 2 26, , , , , ,8 2 27, ,8 2, ,8 2 29, ,8 0, ,8 0, ,8 0, , * 6 0, ,8* 0 6, , , , , , , , , , , , , , , , , 2 19, ,8 2 2, , , , , , ,8 0, , , , * 0, , * 0 9, Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 21

22 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU A+A PŘEVA- P D w TYP DĚČ I D 1 d 2 b t 1 L m L L P L 7 L 7 R mm mm mm mm mm mm mm mm 2 18,00 mm mm 1 mm 169 kn kn N/μm 1 6, , K6 6 2, , ,98 2 2, , ,98 RS, , ,98 2 6, , ,98 0 8, , , , , , , K6 2, , ,98 AX,8 96, ,8 71, ,19 RS,8 66, ,8 82, , ,98 RS , , ,19 RS * 126, ,8* 166, ,1 2 20, , , , , , ,8 2 87, ,19 RS 12,8 0 99, K80 12, 1 2, , , ,19 0 7, , , , , , ,98 0 7, , , , K0 1, 1 70, , , , , , , K , , , , , K 2 2, , , , * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 22

23 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU AP+A TYP K12 K16 K20 K2 K2 PŘEVA- P D w I D DĚČ 1 D 2 D d L L 6 L 6 R mm mm mm mm mm mm mm mm mm kn kn N/μm 2,000 PR 1, , ,00 PR 1, , ,00 PR 1, , ,000 PR ,, ,00 PR ,, ,17 PR 1, , ,000 PR ,, ,00 PR ,, , , , 90 99, ,000 PR ,, ,00 PR ,, , , , 9, ,00 RS , ,,8 91 0, ,00 RS ,, , , ,00 RS 1, , , , , 9, , ,969 RS, , , ,969 RS, , , , , , , ,969 RS 1, , ,969 RS , * Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 2

24 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU AP+A α α TYP K0 K0 K0 PŘEVA- P D w I D DĚČ 1 D 2 D d L L 6 L 6 R mm mm mm mm mm mm mm mm mm kn kn N/μm,00 6,00 RS 8, ,0 6,0 RS 1 7, ,0 6,0 6,0 RS RS RS 2 6,0 RS,00 8,000 6,0 7,1 12 6,0 RS 1 7, ,0 RS 20 7,98 0 6,0 RS 2 6,0 RS * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 96, , , , , , , , , ,, , , ,, , ,, , ,, * , ,8* , , , , , , , , , , , , , , , * , *

25 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU AP+A TYP PŘEVA- P D w I D DĚČ 1 D 2 D d L L 6 L 6 R mm mm mm mm mm mm mm mm mm kn kn N/μm , K , ,98 RS, , , , , K ,98 AX, , ,19 RS, , , ,98 RS , ,19 RS * ,8* , , , ,19 RS , K , , , K , K , K 2 2, Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 2

26 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU APR Standardní varianty provedení přírub TYP P D w PŘEVA- DĚČ I D 1 D 2 D d L L R mm mm mm mm mm mm mm mm kn kn N/μm/2 K2, , , , K , , , , K0 6, , ,0 RS 0, , ,0 RS 0, , , , K0 K6 K80 K0 6,0 12 6,0 RS , , , , , , , , , , ,19 RS , , Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 26

27 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU RMV TYP K0 K6 K80 K0 mm mm mm mm mm mm mm mm mm mm mm 20 7,98 P D w PŘEVADĚČ I D 1 D 2 D D D D 6 D 7 D 8 d 2 6,0 RS 20 7,98 2 7,98 RS ,19 RS K ,68 6,8,8 6,8,8 6,8, , M8 016/Q M8 020/Q M 2026 X M M X TYP D L L 1 L 2 L L L L L 6 mm mm mm mm mm mm mm mm kn kn K K K K K , ,

28 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU B+B+K TYP K20 K2 K2 K0 K0 K6 K80 K0 P D w PŘEVA- DĚČ I D M N x 1 x 2 y k L p L 9 L R mm mm mm mm mm mm mm mm mm mm mm mm kn kn N/μm /2, , , , , , , , , , , , , , , Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 28

29 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ 29

30 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU APVR TYP K0 K0 P D w Chody I D min D PŘÍRUBY D ROZTEČ D přip. otvoru L 1 L 2 L L L R mm mm mm mm mm mm mm mm mm mm mm kn kn N/μm/2 2,* 86,0 9,0 26, ,0 9,0 6, ,* 6,0 69,0 6, ,0 6,0 2,8 116,0 79,0 6, ,* 126,0 89,0 66, ,8 16,0 99,0 76, ,* 16,0 9,0 86, ,* 70,0 0,0 8,0 8,,0 6,0 1,0 1,0 9, ,0 12,0 8,0 9, ,* 1,0,0 79, ,0 6,0,0 16,0 12,0 99, ,0,0 6,0 9, ,0 12,0 8,0 9, ,0 1,0,0 79, ,0 16,0 12,0 99, ,* 11,0 88,0 6, ,0,0,0 61, ,0 7,1 2,* 1,0 118,0 76, ,0 160,0 1,0 91, ,* 17,0 18,0 6, ,0,0 9,0 29, ,* 121,0 7,0, ,0 7,1 2,0 17,0 91,0 61, ,* 1,0 7,0 77, ,0 169,0 12,0 9, ,* 18,0 19,0 9, ,0 12,0 78,0 7, ,* 1,0 98,0 67, ,0 80,0 11,0 98,0, 16,0 118,0 16,0 16,0 87, ,0 7,1,* 18,0 18,0 7, ,0 12,0 78,0 7, ,0 1,0 98,0 67, ,0 16,0 118,0 87, ,0 18,0 18,0 7, ,6* 122,0 78,0 0, ,1 17,0,0 7, ,6* 172,0 128,0 0, ,0 7,1,1 197,0 1,0 12, ,2 122,0 78,0 0, ,2 17,0,0 7, ,2 172,0 128,0 0, ,2 197,0 1,0 12, * Matice označené hvězdičkou mohou být vyrobeny jako jednochodé s vůlí nebo předepnuté výběrem kuliček 0

31 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ Standardní varianty provedení přírub α α TYP K6 K80 P D w Chody I D min D PŘÍRUBY D ROZTEČ D přip. otvoru L 1 L 2 L L L R mm mm mm mm mm mm mm mm mm mm mm kn kn N/μm/2 1,9 8,0 8,0 26, ,* 12,0 7,0 2, ,9,0 90,0 8, ,0 7,98 2,* 9,0,0 12,0 1,0 16,0 6,0 18,0 18,0 7, ,9 172,0 122,0 90, ,* 188,0 18,0 6, ,9 20,0 1,0 122, ,9 17,0 81,0, ,* 17,0 1,0 6, ,0,19 2 2,9,0 10,0 1,0 1,0 177,0 121,0 20,0 20,0 8, ,* 197,0 11,0, ,9 217,0 161,0 12, ,0 7,0, ,* 11,0 88,0 0, ,0,19 2,8 166,0,0 6, ,0 16,0 1,0 1,0,* 181,0 118,0 80, ,8 196,0 1,0 9, ,* 211,0 18,0 1, ,* 16,0 9,0, ,0 2,0 176,0 11,0 7, ,* 196,0 1,0 9, , ,8 216,0 1,0 11, ,0 170,0 10,0 1,0,* 26,0 17,0 1, ,8 26,0 19,0 1, ,* 276,0 21,0 17, ,8 296,0 2,0 19, * Matice označené hvězdičkou mohou být vyrobeny jako jednochodé s vůlí nebo předepnuté výběrem kuliček Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé 1

32 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ PROVEDENÍ KULIČKOVÝCH ŠROUBŮ.2 Válcovaný šroub Basic screw Výlcované kuličkové šrouby jsou určeny pro aplikace, kde není kladen důraz na vysokou přesnost polohování, jako jsou transportní a zdvihací zařízení, dřevoobráběcí stroje apod. Závit hřídele je zhotoven válcováním. Základní technické parametry: průměry od 12 do 0 mm, délky až do 6 m třídy přesnosti T, T7 minimální pevnost materiálu hřídelí Rm = 60 MPa dosahovaná účinnost cca. 9 9 % teploty použití -20 až +60 C (dle druhu maziva) Charakteristika kategorie: velmi dobrý poměr kvalita / cena standardní geometrická a pracovní přesnost, životnosti a únosnosti dle ISO 08 Aplikace: transportní mechanizmy dřevoobráběcí stroje další použití, kde není kladen vysoký důraz na přesnost polohování Příznivá cena 2

33 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU APE Standardní varianty provedení přírub α α PŘEVA- P D TYP w DĚČ I D 1 D 2 D d L L 2 R mm mm mm mm mm mm mm mm kn kn N/μm/2 K12 2,000 PR 2 2 2, K16,00 PR 1, , K20 K2,00,00 2,00 RS K2,00 K0 K0 K6,00 8,00 RS 7,1 7,1 20 6,0 RS 7,1 20 7,1 RS , , , , 1, , , , , 1, , , , ,, , , Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé

34 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ PROVEDENÍ KULIČKOVÝCH ŠROUBŮ. Vysoceúnosný šroub Heavy Duty Screw Vysoceúnosné kuličkové šrouby jsou oproti standardním kuličkovým šroubům charakteristické více jak dvojnásobnou únosností a tuhostí dosažených změnou rádiusu profilu závitu. Vysoceúnosné kuličkové šrouby mají nižší účinnost a jsou určeny pouze pro pomaluběžné aplikace. Vysoceúnosné šrouby se standardně vyrábí v provedení bez předepnutí. Základní technické parametry: doporučený rozsah průměrů závitu od 6 do 200 mm minimální pevnost materiálu hřídele Rm = 720 MPa, dosahovaná účinnost cca. 9 9 % na tyto kuličkové šrouby je vhodné aplikovat maziva pro vysoká zatížení. teploty prostředí do 90 C Charakteristika kategorie: přesné pohybové kuličkové šrouby pro velká axiální zatížení a dlouhou životnost závitová přesnost vysoceúnosných kuličkových šroubů obvykle volena v třídě IT1 (dle ISO 08) Aplikace: vstřikovací lisy transportní mechanismy zdvihací zařízení náhrady hydraulických válců další použití, kde je třeba přenášet extrémní zatížení Velmi vysoká zatížení

35 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ MATICE TYPU AP HEAVY DUTY Standardní varianty provedení přírub α α TYP P D w PŘEVADĚČ I D 1 D 2 D d L 1 L 2 [kn] [kn] mm mm mm mm mm mm mm mm kn kn K L K L K L , K ,68 L K 2 2,00 L K ,68 L Legenda: P D w stoupání závitu průměr kuličky i počet pracovních závitů v matici dynamická únosnost k součinitel tuhosti statická únosnost R axiální tuhost dostupné v pravém i levém provedení Poznámka: v uvedených tabulkách jsou uvedena pouze standardně vyráběná provedení. V případě potřeby jiných provedení prosím kontaktujte naši technickou podporu. * Matice označené hvězdičkou mohou být vyrobeny jako vícechodé

36 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ PROVEDENÍ KULIČKOVÝCH ŠROUBŮ. Speciální šroub Special screw Do kategorie speciální kuličkové šrouby patří například tato provedení: Teleskopický kuličkový šroub používá se v aplikacích, kde je nutné docílit malých zastavovacích rozměrů a velkých zdvihů (např. manipulační plošiny, hexapody, apod.) jedná se o teleskopickou soupravu několika vzájemně zašroubovaných kuličkových šroubů, jejichž matice mají zároveň funkci ložiska pro uložení dalšího hřídele soupravy kuličkových šroubů teleskopický KŠ nahrazuje hydraulické válce s výhodou snadného řízení a polohování Bezprofilový kuličkový šroub: bezprofilový kuličkový šroub je určen zejména pro pohybové mechanizmy manipulátorů a transportních zařízení, které vyžadují realizaci účinného převodu rotačního pohybu na přímočarý bez preference tuhosti a únosnosti převodu, ale s požadavky na jednoduchost, snadnost údržby a výrobní nenáročnost profilový závit je pouze v matici kuličkového šroubu a přenos sil je realizován vloženými kuličkami mezi tímto profilem a hladkým válcovým povrchem hřídele. Řešení využívá k přenosu sil pružné deformace povrchu kaleného a broušeného válcového hřídele při odvalování předepnutých kuliček vedených v profilovém vnitřním závitu matice Teleskopický kuličkový šroub Bezprofilový kuličkový šroub Funkce bezprofiového kuličkového šroubu 6

37 PROVEDENÍ KULIČKOVÝCH ŠROUBŮ Lineární aktuátor: lineární aktuátor zajišťuje motoricky řízený lineární pohyb v rozsahu pracovního zdvihu a nahrazuje tak hydraulické válce. Využívá přitom převod rotačního pohybu na přímočarý pomocí kuličkového šroubu s minimální účinností převodu 9 % rychlost pohybu je možno řídit, nebo nastavit vhodnou volbou stoupání použitého Kuličkový šroub s klecí: u tohoto řešení není využito standardních systémů převodů (A, R, L, P), ale převod je vytvořen pomocí vložené klece kuličkový šroub s klecí je vhodný pro řešení, která vyžadují nejvyšší jakost chodu v kombinaci s malými zdvihy Lineární aktuátor Kuličkový šroub s klecí V případě Vašeho zájmu o některé z výše uvedených provedení budeme rádi, když se obrátíte na naši technickou podporu. 7
